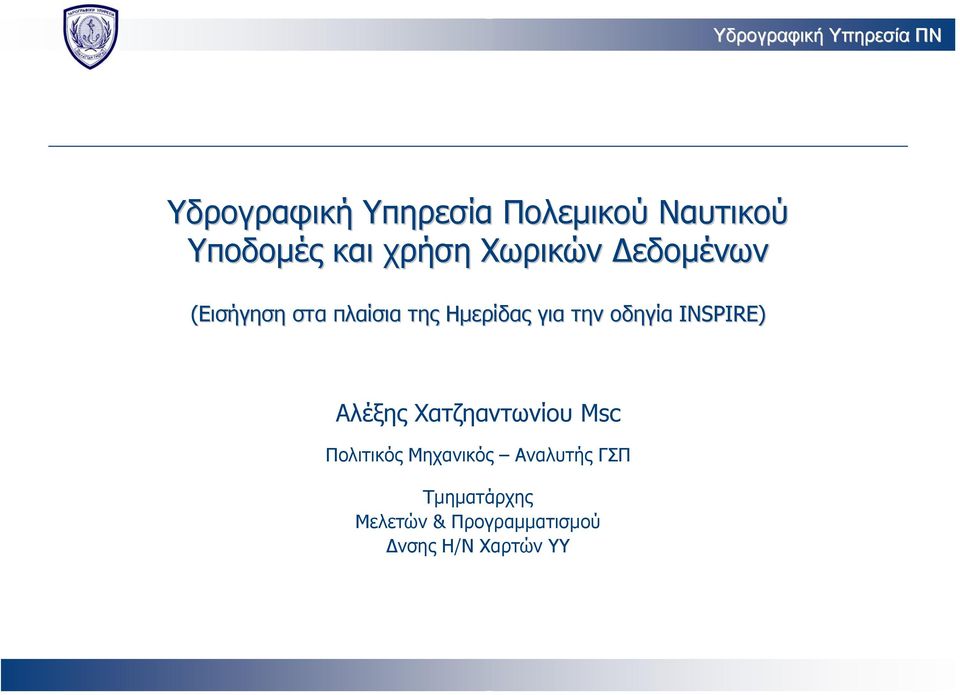

1 Υδρογραφική Υπηρεσία Πολεµικού Ναυτικού Υποδοµές και χρήση Χωρικών εδοµένων (Εισήγηση στα πλαίσια της Ηµερίδας για την οδηγία INSPIRE) Αλέξης Χατζηαντωνίου Msc Πολιτικός Μηχανικός Αναλυτής ΓΣΠ Τµηµατάρχης Μελετών & Προγραµµατισµού νσης Η/Ν Χαρτών ΥΥ

2 Υδρογραφική Υπηρεσία (ΥΥ) Υδρογραφική Υπηρεσία ΠΝ Ιδρύθηκε το 1919 Αποτελεί υπηρεσία του ΥΠΕΘΑ Ιδρυτικό µέλος του IHO Ο µόνος κατά Νόµο Εθνικός φορέας που παράγει πιστοποιηµένα χαρτογραφικά προϊόντα για ναυτιλία Ηµερίδα INSPIRE (ΤΕΕ ) 2

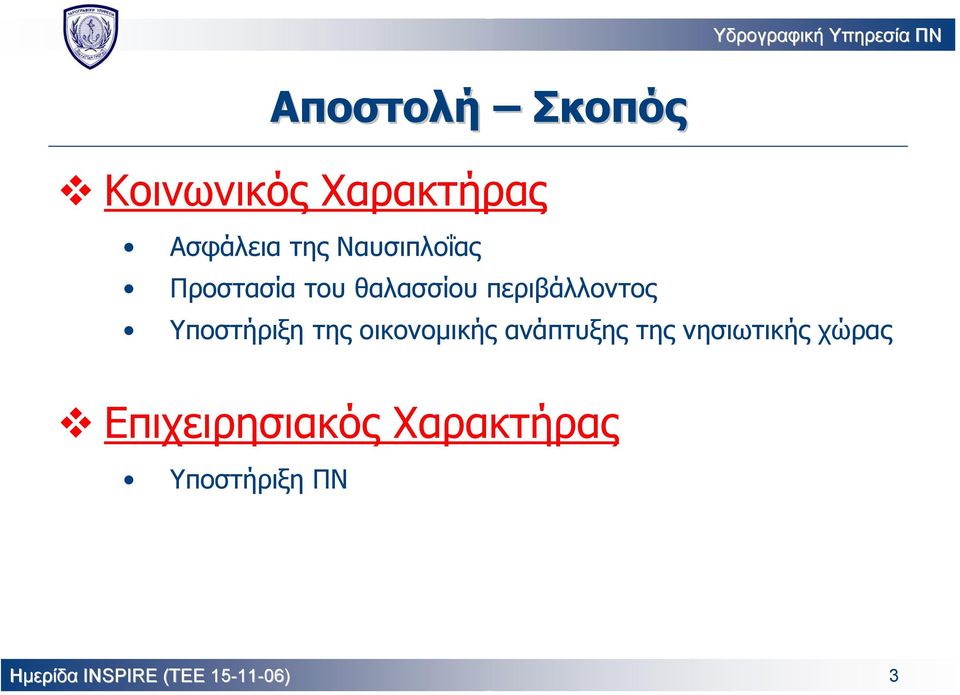

3 Αποστολή Σκοπός Κοινωνικός Χαρακτήρας Ασφάλεια της Ναυσιπλοΐας Προστασία του θαλασσίου περιβάλλοντος Υποστήριξη της οικονοµικής ανάπτυξης της νησιωτικής χώρας Επιχειρησιακός Χαρακτήρας Υποστήριξη ΠΝ Ηµερίδα INSPIRE (ΤΕΕ ) 3

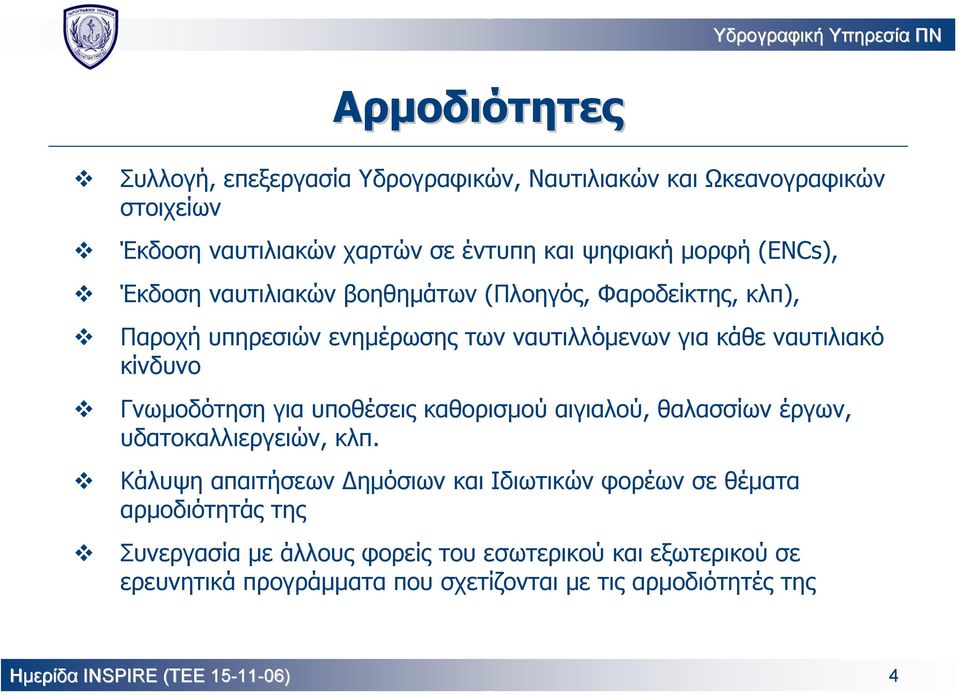

4 Αρµοδιότητες Συλλογή, επεξεργασία Υδρογραφικών, Ναυτιλιακών και Ωκεανογραφικών στοιχείων Έκδοση ναυτιλιακών χαρτών σε έντυπη και ψηφιακή µορφή (ENCs), Έκδοση ναυτιλιακών βοηθηµάτων (Πλοηγός, Φαροδείκτης, κλπ), Παροχή υπηρεσιών ενηµέρωσης των ναυτιλλόµενων για κάθε ναυτιλιακό κίνδυνο Γνωµοδότηση για υποθέσεις καθορισµού αιγιαλού, θαλασσίων έργων, υδατοκαλλιεργειών, κλπ. Κάλυψη απαιτήσεων ηµόσιων και Ιδιωτικών φορέων σε θέµατα αρµοδιότητάς της Συνεργασία µε άλλους φορείς του εσωτερικού και εξωτερικού σε ερευνητικά προγράµµατα που σχετίζονται µε τις αρµοδιότητές της Ηµερίδα INSPIRE (ΤΕΕ ) 4

5 Όρια ευθύνης ΥΥ Ηµερίδα INSPIRE (ΤΕΕ ) 5

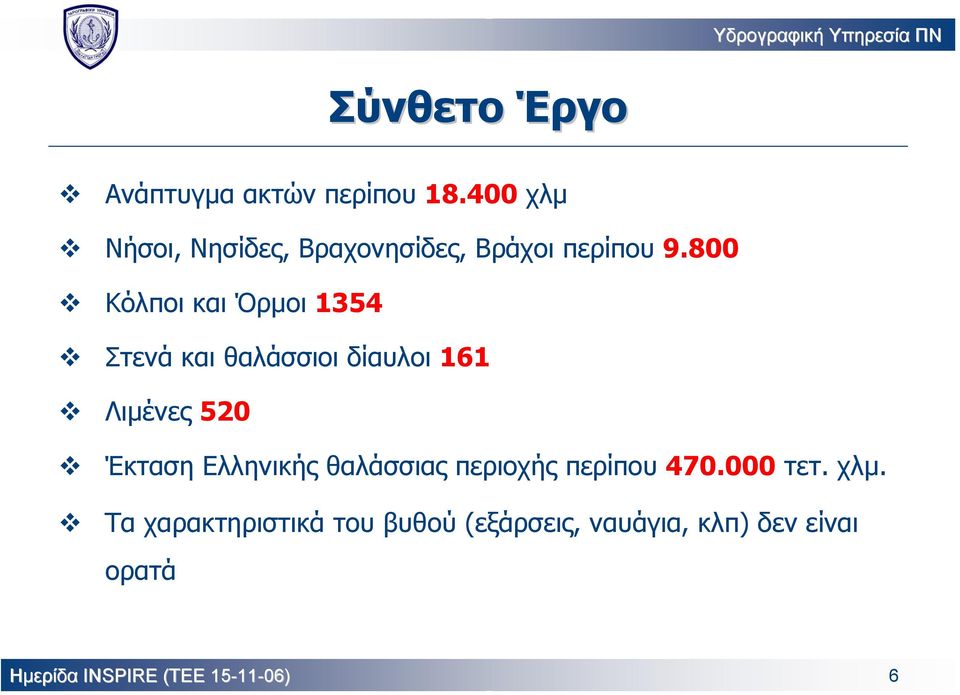

6 Σύνθετο Έργο Ανάπτυγµα ακτών περίπου χλµ Νήσοι, Νησίδες, Βραχονησίδες, Βράχοι περίπου Κόλποι και Όρµοι 1354 Στενά και θαλάσσιοι δίαυλοι 161 Λιµένες 520 Έκταση Ελληνικής θαλάσσιας περιοχής περίπου τετ. χλµ. Τα χαρακτηριστικά του βυθού (εξάρσεις, ναυάγια, κλπ) δεν είναι ορατά Ηµερίδα INSPIRE (ΤΕΕ ) 6

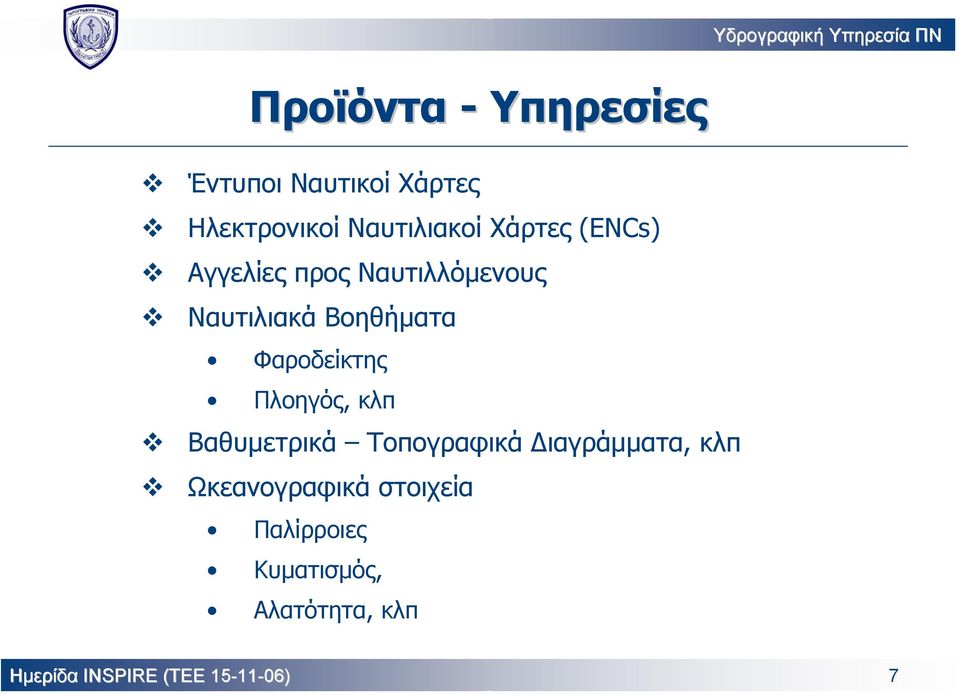

7 Προϊόντα - Υπηρεσίες Έντυποι Ναυτικοί Χάρτες Ηλεκτρονικοί Ναυτιλιακοί Χάρτες (ENCs) Αγγελίες προς Ναυτιλλόµενους Ναυτιλιακά Βοηθήµατα Φαροδείκτης Πλοηγός, κλπ Βαθυµετρικά Τοπογραφικά ιαγράµµατα, κλπ Ωκεανογραφικά στοιχεία Παλίρροιες Κυµατισµός, Αλατότητα, κλπ Ηµερίδα INSPIRE (ΤΕΕ ) 7

8 Τι είναι Η/Ν χάρτης (ENC)? t?p?p??µ????? p??? t? pe??e??µe??, t? d?µ??a?t? µ??f?,??s??ed?µ????, s?µf??a µe t?? p??d?a??af?? S-57 Ed 3.1 t????e??????d????af???????a??sµ?? (IHO).?a ENCs p????????ta???a???s? se S?s t?µata?pe????s????e?t???????a?t???a????a?t???a??????f????? (ECDIS) s?µf??a µe t?? p??d?a??af?? asf a?e?a? t????e?????? a?t???a??????a??sµ?? (IMO).?a ENCs?atas?e?????ta? ap???e?st????a? µ??? ap? t?? e???s??d?t?µ??e? ap? t????t???d????af????p??es?e? Υδρογραφική Υπηρεσία ΠΝ Ηµερίδα INSPIRE (ΤΕΕ ) 8

9 Τρόπος ιάθεσης Προϊόντων Υδρογραφική Υπηρεσία ΠΝ Πωλούνται σε χαµηλό κόστος Αφορά σε όλα τα προϊόντα εκτός των ENCs και των Αγγελιών ιατίθενται από τα τρία (3) καταστήµατα της ΥΥ (Αθήνα, Πειραιάς, Θεσσαλονίκη) ιατίθενται δωρεάν Αφορά στις Αγγελίες προς Ναυτιλλόµενους ιανέµονται Download από τον ιστοχώρο της ΥΥ Μέσω των Παγκόσµιων Κέντρων ιάθεσης Η/Ν Χαρτών (RENCs) Αφορά στα ENCs Ηµερίδα INSPIRE (ΤΕΕ ) 9

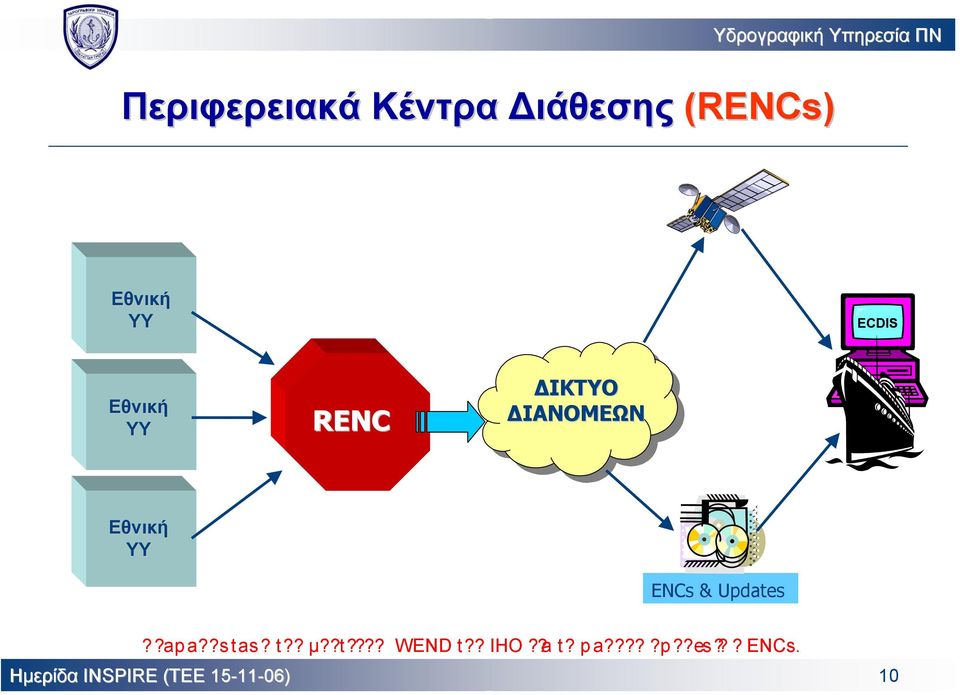

10 Περιφερειακά Κέντρα ιάθεσης (RENCs) Εθνική ΥΥ ECDIS Εθνική Εθνική ΥΥ RENC ΙΚΤΥΟ ΙΑΝΟΜΕΩΝ Εθνική ΥΥ ENCs & Updates??apa??stas? t?? µ??t???? WEND t?? IHO??a t? pa?????p??es??? ENCs. Ηµερίδα INSPIRE (ΤΕΕ ) 10

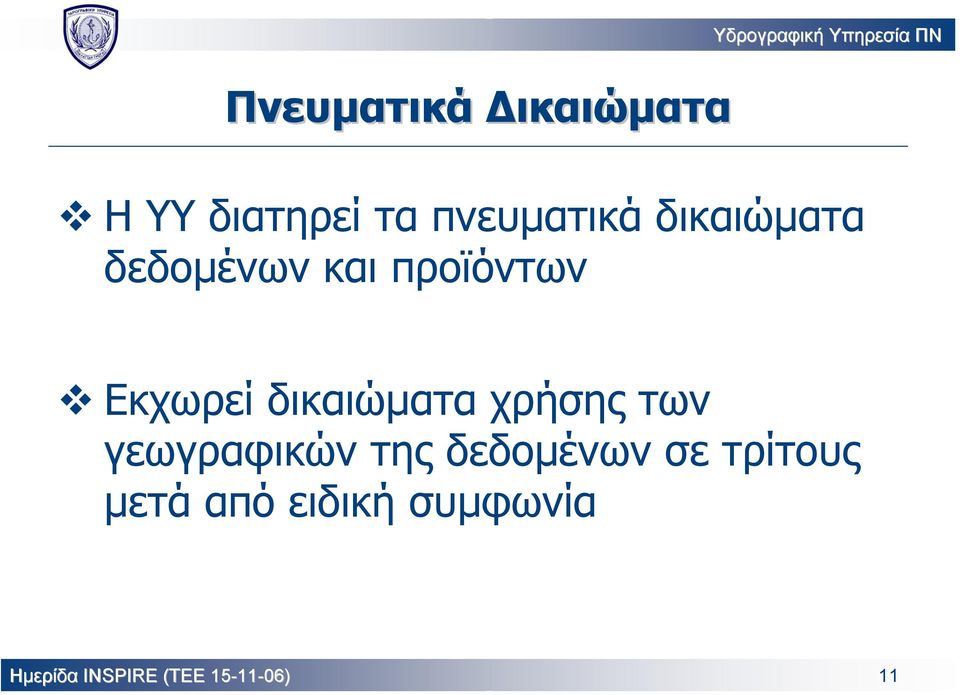

11 Πνευµατικά ικαιώµατα Υδρογραφική Υπηρεσία ΠΝ Η ΥΥ διατηρεί τα πνευµατικά δικαιώµατα δεδοµένων και προϊόντων Εκχωρεί δικαιώµατα χρήσης των γεωγραφικών της δεδοµένων σε τρίτους µετά από ειδική συµφωνία Ηµερίδα INSPIRE (ΤΕΕ ) 11

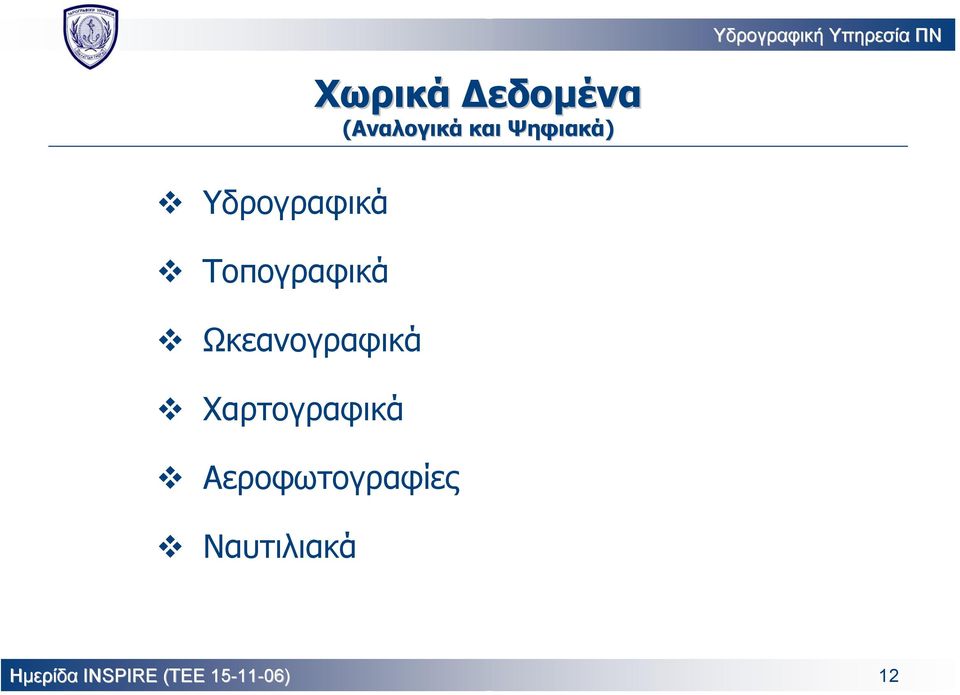

12 Υδρογραφικά Τοπογραφικά Ωκεανογραφικά Χαρτογραφικά Αεροφωτογραφίες Ναυτιλιακά Χωρικά εδοµένα (Αναλογικά και Ψηφιακά) Ηµερίδα INSPIRE (ΤΕΕ ) 12

13 Υδρογραφικά - Τοπογραφικά εδοµένα Πρωτογενή Συλλέγονται από το πεδίο Πολύ µεγάλος όγκος Συλλέγονται περίπου 150 GB ανά έτος Επεξεργασµένα Πινακίδες µεγάλης κλίµακας σε ψηφιακή µορφή ηµιουργούνται αρχεία όγκου περίπου 450 GB ανά έτος Ηµερίδα INSPIRE (ΤΕΕ ) 13

14 Υδρογραφική Υπηρεσία ΠΝ Ανάγλυφο Βυθού (Συλλογή δεδοµένων µε Ηχοβολιστικό Πολλαπλής έσµης) Ηµερίδα INSPIRE (ΤΕΕ ) 14

15 Υδρογραφικό ιάγραµµα (Τυπική Πινακίδα) Υδρογραφική Υπηρεσία ΠΝ Ηµερίδα INSPIRE (ΤΕΕ ) 15

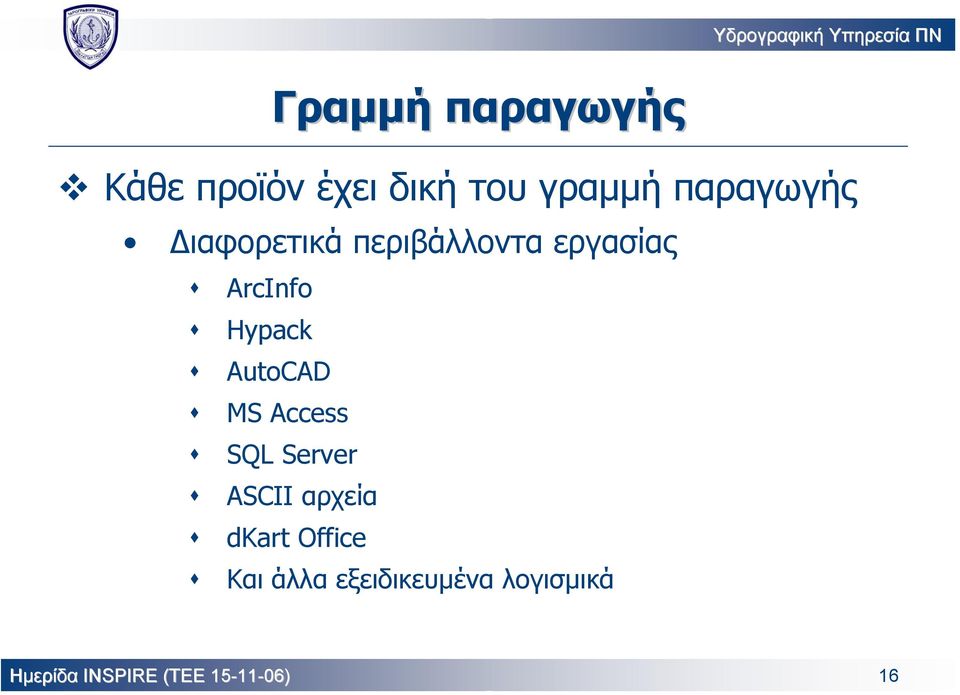

16 Γραµµή παραγωγής Κάθε προϊόν έχει δική του γραµµή παραγωγής ιαφορετικά περιβάλλοντα εργασίας ArcInfo Hypack AutoCAD MS Access SQL Server ASCII αρχεία dkart Office Και άλλα εξειδικευµένα λογισµικά Ηµερίδα INSPIRE (ΤΕΕ ) 16

17 Προβλήµατα σήµερα ιαφορετικά περιβάλλοντα εργασίας Επικαλύψεις Βάσεων εδοµένων υσκολία στην επικαιροποίηση των δεδοµένων υσκολία στον συγχρονισµό των προϊόντων εν υπάρχουν µεταδεδοµένα σε ψηφιακή µορφή εν υπάρχουν ευρετήρια σε ψηφιακή µορφή για όλα τα προϊόντα Ηµερίδα INSPIRE (ΤΕΕ ) 17

18 Ασυµβατότητα λόγω επικαλύψεων Ηµερίδα INSPIRE (ΤΕΕ ) 18

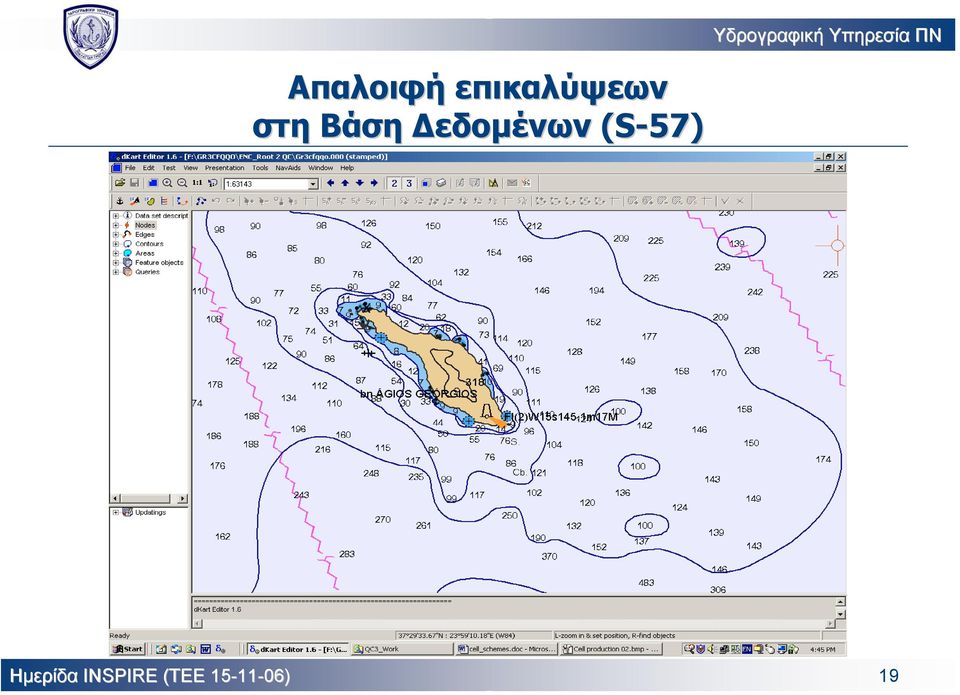

19 Απαλοιφή επικαλύψεων στη Βάση εδοµένων (S-57)( Ηµερίδα INSPIRE (ΤΕΕ ) 19

20 Η παραγωγή των προϊόντων της ΥΥ σήµερα Υδρογραφικές Χαρτογραφικές Β Β S57 Ed3.1 ENCs ΧΕΕ Λογισµικά Επεξεργασίας & διαµεταγωγής Αγγελίες Λοιπές Αναλογικές & Ψηφιακές Πληροφορίες Ναυτιλιακά Βοηθήµατα Ηµερίδα INSPIRE (ΤΕΕ ) 20

21 Τα ENCs είναι τα µόνα προϊόντα που σήµερα υποστηρίζονται από µια ΧΒ Υδρογραφική Υπηρεσία ΠΝ Υδρογραφικές Χαρτογραφικές Β Β S57 Ed3.1 ENCs ΧΕΕ Λογισµικά Επεξεργασίας & διαµεταγωγής Αγγελίες Λοιπές Αναλογικές & Ψηφιακές Πληροφορίες Ναυτιλιακά Βοηθήµατα Ηµερίδα INSPIRE (ΤΕΕ ) 21

22 Το µοντέλο S-57 Ed 3.1 Υδρογραφική Υπηρεσία ΠΝ Αναπτύχθηκε από τον IHO Object Oriented Αρχικά για την υποστήριξη των ENCs Ενιαία (Seamless) διανυσµατική (Vector) Β Υποστήριξη Τοπολογίας (Σήµερα µέχρι 2 ιαστάσεις) Ενηµέρωση σε επίπεδο Χαρτογραφικής Οντότητας (Cartographic Object) Στην Έκδοση 4.0 Υποστήριξη και άλλων προϊόντων (Μέχρι 4 ιαστάσεις) Συµβατό µε ISO Ηµερίδα INSPIRE (ΤΕΕ ) 22

23 Τυποποιηµένες κλίµακες κατά S-57 (Κατηγορίες Ναυτιλιακής Χρήσης των ENCs) Γεωγραφικό Σύστηµα Αναφοράς WGS-84 Γεωγραφικές Συντεταγµένες (λ, φ) Υδρογραφική Υπηρεσία ΠΝ α/α 1 Ναυτιλιακή Χρήση Overview (Σχεδίαση πλου) Ενδεικτικές Κλίµακες 1: & 1: General (Ναυτιλία ανοιχτής θάλασσας) 1: & 1: Coastal (Ακτοπλοΐα) 1: & 1: Approach (Προσέγγιση ακτής) 1:45000 & 1: Harbor (Είσοδος σε όρµους, πρόσγεια λιµένων) 1: Berthing (Λιµενοδείκτες) 1:4000 Ηµερίδα INSPIRE (ΤΕΕ ) 23

24 Seamless Data Base Απαλοιφή Επικαλύψεων Edge Matching Έλεγχος Τοπολογίας Έλεγχος Ιδιοτήτων Ηµερίδα INSPIRE (ΤΕΕ ) 24

25 Seamless Data Base Απαλοιφή Επικαλύψεων Edge Matching Έλεγχος Τοπολογίας Έλεγχος Ιδιοτήτων Ηµερίδα INSPIRE (ΤΕΕ ) 25

26 Seamless Data Base Απαλοιφή Επικαλύψεων Edge Matching Έλεγχος Τοπολογίας Έλεγχος Ιδιοτήτων Ηµερίδα INSPIRE (ΤΕΕ ) 26

27 Seamless Data Base Απαλοιφή Επικαλύψεων Edge Matching Έλεγχος Τοπολογίας Έλεγχος Ιδιοτήτων Ηµερίδα INSPIRE (ΤΕΕ ) 27

28 ?a ded?µ??a se?e?t??????ta µet a?? t??? ENCs de? ep??a??p t??t a? Se µ?a?at?????a?a?t???a??????s??, pa???? p?? ta ENCs e??a?d??at??a ep??a??p t??t a?, de? s?µί a?e?t??d???a?µe ta ded?µ??a. Παράδειγµα επικαλυπτόµενων φατνίων (ENCs) γειτονικών χωρών Ηµερίδα INSPIRE (ΤΕΕ ) 28

29 Ενηµέρωση σε επίπεδο OBJECT Υδρογραφική Υπηρεσία ΠΝ Συγχρονισµένα Προϊόντα ENCs ΧΕΕ Ενηµέρωση ΧΒ S-57 Παραγωγή Αγγελίες Ναυτιλιακά Βοηθήµατα Ηµερίδα INSPIRE (ΤΕΕ ) 29

30 Η προσπάθεια αυτοµατοποίησης, µε τα σηµερινά δεδοµένα, της χαρτογραφικής παραγωγής (ENCs, ΧΕΕ) Υδρογραφικές Χαρτογραφικές Β Λογισµικά Επεξεργασίας & διαµεταγωγής dkart Archive Β S dkart Publisher dkart Editor ΧΕΕ ENCs Λοιπές Αναλογικές & Ψηφιακές Πληροφορίες Ηµερίδα INSPIRE (ΤΕΕ ) 30

31 Θαλάσσιο Γεωγραφικό Σύστηµα Πληροφοριών Στοιχεία του Έργου Χρηµατοδότηση από Γ ΚΠΣ Προϋπολογισµός Μέτρο 2.4: Περιφερειακά Γεωγραφικά Πληροφοριακά Συστήµατα και Καινοτόµες Ενέργειες Στόχοι Ενιαία ΧΒ Ενιαία πλατφόρµα επεξεργασίας - διαχείρισης Υποστήριξη όλων των προϊόντων ηµιουργία Μεταδεδοµένων και ψηφιακών ευρετηρίων ηµιουργία Portal της ΥΥ ιάθεση προϊόντων µέσω ιαδικτύου (e-commerce) Ηµερίδα INSPIRE (ΤΕΕ ) 31

32 Ηµερίδα INSPIRE (ΤΕΕ ) 32

33 Χωρικά εδοµένα (Επίπεδα που θα ενταχθούν στη ΧΒ ) Ελληνική Ακτογραµµή κλίµακας 1:25000, 1:50000, 1: Ακτογραµµή οµόρων χωρών 1: : Σύνορα (θαλάσσια και χερσαία, 6νµ, 12νµ, FIR) κλίµακας 1: Φανοί Ναυάγια Τοπωνύµια Καλώδια ΕΗ, ΟΤΕ Βαθυµετρία σε διάφορες κλίµακες Όρια χαρτών ΧΕΕ, ENCs Όρια Βαθυµετρικών Τοπογραφικών διαγραµµάτων Υδατοκαλλιέργειες Τεχνικά Έργα Τριγωνοµετρικά ΓΥΣ Πεδία Βολής Λιµάνια & Λιµενικοί Σταθµοί Αεροδρόµια Ηµερίδα INSPIRE (ΤΕΕ ) 33

34 Η Οδηγία INSPIRE Κάθε µορφής τυποποίηση είναι θετική Η τυποποίηση δεν θα πρέπει να είναι µόνο στην οργάνωση των µεταδεδοµένων Κάθε φορέας να επικαιροποιεί τα δεδοµένα του Ύπαρξη πρόσβασης στα δεδοµένα άλλων φορέων Η ΥΥ είναι γενικά θετική στην εφαρµογή της οδηγίας µε ορισµένες επιφυλάξεις Ηµερίδα INSPIRE (ΤΕΕ ) 34

35 Επιφυλάξεις Η δωρεάν διάθεση προϊόντων και δεδοµένων χωρίς περιορισµούς. Η πνευµατική ιδιοκτησία που θα πρέπει να διατηρείται από τον φορέα στον οποίο ανήκουν τα δεδοµένα. Οι ιδιαιτερότητες που µπορεί να έχει κάποιος φορέας στο θέµα του µοντέλου δόµησης των χωρικών δεδοµένων, όπως για παράδειγµα το µοντέλο S-57 που επιβάλλεται για την περίπτωση της ΥΥ. Ηµερίδα INSPIRE (ΤΕΕ ) 35
