ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ ΚΑΙ ΧΑΡΤΟΓΡΑΦΗΣΗ ΦΥΣΙΚΩΝ ΠΟΡΩΝ

Transcript

1 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ ΚΑΙ ΧΑΡΤΟΓΡΑΦΗΣΗ ΦΥΣΙΚΩΝ ΠΟΡΩΝ

2 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Τα Γεωγραφικά Συστήματα Πληροφοριών (G.I.S.), επιτυγχάνουν με τη βοήθεια υπολογιστών την ανάπτυξη και τον χειρισμό μιας βάσης δεδομένων, στην οποία τα δεδομένα είναι γεωγραφικά ή κατά χώρο προσανατολισμένα.

3 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Συμβολή στη λήψη αποφάσεων (προϋποθέτει την ύπαρξη των σχετικών πληροφοριών). Συμβολή στην κατασκευή θεματικών χαρτών και στην ενημέρωση των υπαρκτών χαρτών. Ειδικά στην δασοπονία τα προβλήματα είναι μεγάλα, γιατί τα δασικά οικοσυστήματα εμφανίζουν μεγάλη μεταβλητότητα και δεν είναι εύκολη η συνεχής καταγραφή των μεταβολών αυτών.

4 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Η κατασκευή θεματικών χαρτών με τις κλασικές μεθόδους είναι χρονοβόρα διαδικασία με μεγάλο κόστος. Η αυτοματοποιημένη χαρτογραφία επιτρέπει: 1. Την κατασκευή των χαρτών σε συντομότερο χρόνο 2. Την κατασκευή των χαρτών με μικρότερο κόστος 3. Τη γρήγορη ενημέρωση των χαρτών 4. Τη δυνατότητα διαφορετικής γραφικής παρουσίασης των δεδομένων 5. Τη γρήγορη κατασκευή χαρτών σε διαφορετική κλίμακα, προβολή κ.λπ.

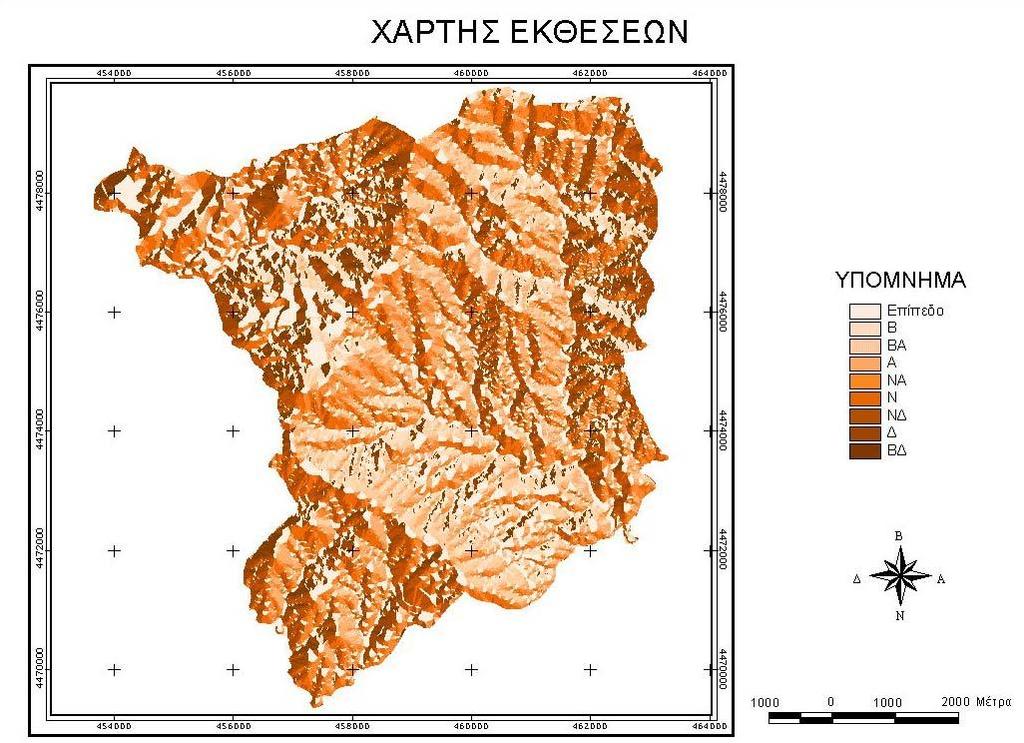

5 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ 6. Την κατασκευή χαρτών χωρίς την ανάγκη ύπαρξης εξειδικευμένων χαρτογράφων 7. Τη δημιουργία τρισδιάστατων χαρτών, χαρτών κλίσεων και εκθέσεων.

6 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ

7 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ

8 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ

9 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Σχεδιαστικά προγράμματα: Corel, Adobe Photoshop, CAD, κ.λπ. GIS: Χωρική αναζήτηση και επεξεργασία δεδομένων Ένα GIS αποτελείται από μια σειρά επιπέδων με διαφορετικές πληροφορίες που αφορούν όμως την ίδια περιοχή.

10 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Εφαρμογές Κοινωνικο-οικονομικές (Φυσικοί πόροι, κτηματολόγιο, αρχαιολογία, χωροταξία, κ.ά.) Περιβαλλοντικές (Δασολογία, έλεγχος διαβρώσεων, πυρκαγιών, κ.ά.) Εφαρμογές διαχείρισης (Οργάνωση δικτύων άρδευσης & ύδρευσης, επικοινωνιών, μεταφορές, πλοήγηση κ.ά.)

11 ΔΙΑΧΕΙΡΙΣΗ ΟΙΚΟΣΥΣΤΗΜΑΤΟΣ ΦΥΣΙΚΩΝ ΠΟΡΩΝ

12 ΕΚΜΕΤΑΛΛΕΥΣΗ ΥΠΕΔΑΦΟΥΣ

13 ΕΠΕΚΤΑΣΗ ΠΕΤΡΕΛΑΙΟΚΗΛΙΔΩΝ

14 ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΤΗΣ ΕΠΕΚΤΑΣΗΣ ΜΟΛΥΝΣΗΣ

15 ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΤΗΣ ΕΠΕΚΤΑΣΗΣ ΜΟΛΥΝΣΗΣ

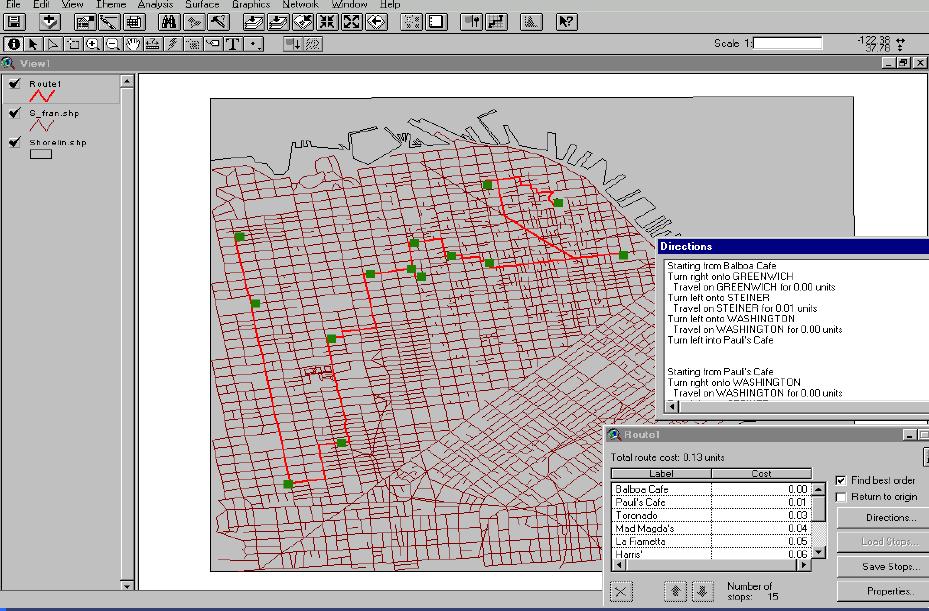

16 ΑΝΑΛΥΣΗ ΔΙΚΤΥΟΥ

17 ΒΕΛΤΙΣΤΗ ΘΕΣΗ ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΗ S/M - ΑΝΑΛΥΣΗ ΠΕΛΑΤΩΝ

18 ΘΕΣΕΙΣ ΕΠΙΧΕΙΡΗΣΕΩΝ, ΣΤΑΣΕΩΝ ΜΕΤΡΟ, ΟΔΙΚΟ ΔΙΚΤΥΟ ΚΑΙ ΠΛΗΘΥΣΜΙΑΚΗ ΠΥΚΝΟΤΗΤΑ

19 ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΘΕΣΕΙΣ

20 ΜΕΡΙΔΙΟ ΕΠΕΚΤΑΣΗΣ - ΑΝΤΑΓΩΝΙΣΜΟΣ

21 ΜΟΝΤΕΛΟΠΟΙΗΣΗ ΜΕΛΛΟΝΤΙΚΩΝ ΤΑΣΕΩΝ ΑΝΑΠΤΥΞΗΣ (πχ πληθυσμού)

22 ΚΤΗΜΑΤΟΛΟΓΙΟ

23 ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΣΤΟΛΟΥ ΟΧΗΜΑΤΩΝ Κυκλοφορία βαρέων οχημάτων Κέντρο διαχείρισης κυκλοφορίας

24 ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΣΤΟΛΟΥ ΟΧΗΜΑΤΩΝ

25 ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΣΤΟΛΟΥ ΟΧΗΜΑΤΩΝ

26 ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΣΤΟΛΟΥ ΟΧΗΜΑΤΩΝ

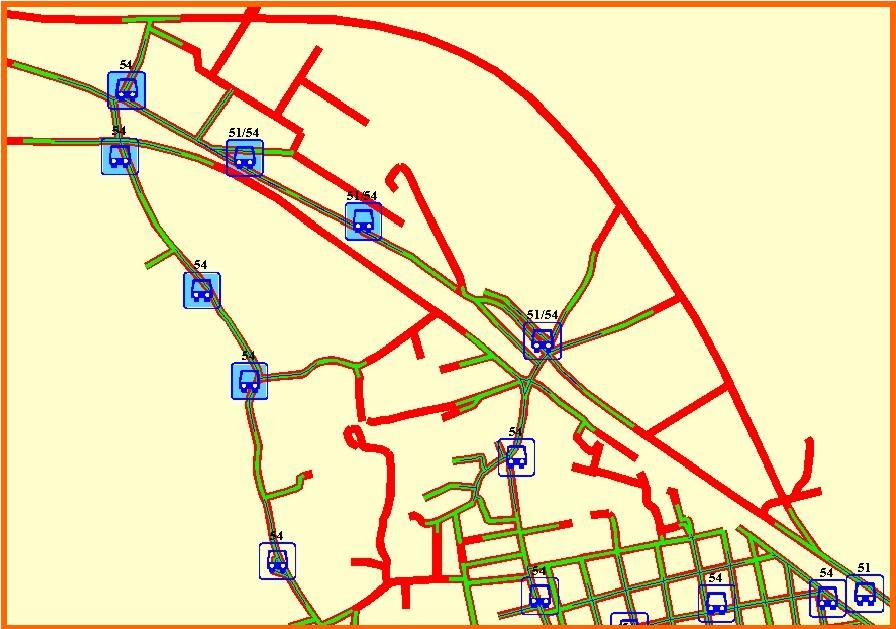

27 ΣΤΑΣΕΙΣ ΑΣΤΙΚΗΣ ΣΥΓΚΟΙΝΩΝΙΑΣ

28 ΒΕΛΤΙΣΤΗ ΔΙΑΔΡΟΜΗ ΑΣΘΕΝΟΦΟΡΟΥ ΓΙΑ ΤΑ ΣΧΟΛΙΚΑ ΣΥΓΚΡΟΤΗΜΑΤΑ

29 ΒΕΛΤΙΣΤΗ ΔΙΑΔΡΟΜΗ ΓΙΑ ΕΛΤΑ

30 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Πλεονεκτήματα Τα δεδομένα διατηρούνται σε ψηφιακή μορφή (π.χ. σε σκληρό δίσκο, δισκέτες κλπ.) με αποτέλεσμα αφενός μεν να καταλαμβάνουν μικρό χώρο, αφετέρου δε να είναι εύχρηστα. Οι γεωγραφικές βάσεις δεδομένων είναι ποσοτικές πληροφορίες, οι οποίες είναι δυνατόν να καταχωρούνται κατά οποιαδήποτε γεωγραφική μονάδα ή διάταξη π.χ. κατά νομό, κατά κοινοτική ή δημοτική περιφέρεια, κατά τοπογραφικό ή γεωλογικό φύλλο χάρτη, κατά συγκεκριμένο δίκτυο κανάβου κλπ.

31 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Γεωγραφικές βάσεις δεδομένων είναι δυνατόν να δημιουργηθούν για οποιοδήποτε αντικείμενο, χαρακτηριστικό, ιδιότητα ή συνδυασμούς αυτών. Υπάρχοντα δεδομένα είναι δυνατόν να ενσωματωθούν, με ή χωρίς αλλαγές και επεξεργασία, στη βάση δεδομένων, εφόσον είναι κατά χώρο προσανατολισμένα. Τα υπάρχοντα ηλεκτρονικά όργανα και λογισμικά, επιτρέπουν διάφορες μορφές επεξεργασίας, όπως μετρήσεις, χαρτογραφικές επικαλύψεις, μετατροπές κλπ. Γρήγορος και επαναλαμβανόμενος αναλυτικός έλεγχος ή εξέταση θεωρητικών μοντέλων για την εκτίμηση επιστημονικών κριτηρίων.

32 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Οι διάφορες μορφές εξαγόμενων αποτελεσμάτων παράγονται πολύ γρήγορα, αποτελούνται από μεμονωμένα ή σύνθετα θέματα, για οποιαδήποτε γεωγραφική θέση της βάσης δεδομένων και σε οποιαδήποτε κλίμακα. Εύκολη ενημέρωση της βάσης δεδομένων η οποία επιτρέπει τον αποτελεσματικό εντοπισμό και ανάλυση των αλλαγών που έγιναν σε δύο ή περισσότερες περιόδους. Πολλές μορφές ανάλυσης πραγματοποιούνται με πολύ μικρότερο κόστος απ ότι με τις κλασσικές μεθόδους. Π.χ. στην περίπτωση συνδυασμού πολλών θεματικών χαρτών ή του υπολογισμού των εκθέσεων και κλίσεων από έναν τοπογραφικό χάρτη.

33 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Μειονεκτήματα Το αρχικό κόστος απόκτησης του συστήματος καθώς και της τεχνικής υποστήριξης και συντήρησης αυτού, είναι αρκετά υψηλό. Η αποτελεσματική χρήση του συστήματος προϋποθέτει την άρτια εκπαίδευση του κατάλληλου προσωπικού. Υπάρχουν προβλήματα κατά τη μετατροπή και καταχώρηση ορισμένων προϋπαρχόντων δεδομένων σε συγκεκριμένη βάση δεδομένων.

34 ΤΗΛΕΠΙΣΚΟΠΗΣΗ - ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Η Τηλεπισκόπηση και τα GIS αναπτύχθηκαν χωριστά επί σειρά ετών Η συσχέτιση και αλληλοσυμπλήρωση των δύο αυτών επιστημονικών κλάδων είναι πλέον αποδεδειγμένη. Εφαρμογές σε όλα τα επιστημονικά πεδία.

35 ΤΗΛΕΠΙΣΚΟΠΗΣΗ - ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Η τηλεπισκόπηση αποτελεί σημαντική πηγή πληροφοριών για τα Γ.Σ.Π. (Α/Φ, Δορυφορικές εικόνες)

36 ΤΗΛΕΠΙΣΚΟΠΗΣΗ - ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Η μορφή των δεδομένων της τηλεπισκόπησης είναι συμβατή με τα Γ.Σ.Π. Η τηλεπισκόπηση δίνει δεδομένα πρόσφατα και με χαμηλό κόστος. Αυτό εξυπηρετεί την ενημέρωση της βάσης δεδομένων των Γ.Σ.Π.

37 ΤΗΛΕΠΙΣΚΟΠΗΣΗ - ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Πολλά δεδομένα των Γ.Σ.Π. χρησιμοποιούνται ως βοηθητικά για τη βελτίωση της ψηφιακής ταξινόμησης των δορυφορικών δεδομένων. Η τηλεπισκόπηση και τα Γ.Σ.Π. χρησιμοποιούν παρόμοια όργανα για την επεξεργασία των δεδομένων και παρουσίαση των αποτελεσμάτων.

38 ΤΗΛΕΠΙΣΚΟΠΗΣΗ - ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Τεχνικά προβλήματα Ο συνδυασμός των δορυφορικών δεδομένων τα οποία είναι σε μορφή κανάβου, με Γεωγραφικά Συστήματα Πληροφοριών τα οποία αποθηκεύουν δεδομένα σε διανυσματική μορφή, είναι αρκετά δύσκολος. Αν και υπάρχουν Γεωγραφικά Συστήματα Πληροφοριών τα οποία μετατρέπουν τις δυο μορφές δεδομένων (από κάναβο σε διάνυσμα και αντίστροφα), παρόλα αυτά η μετατροπή της, έως πρόσφατα, χαμηλής διακριτικής ικανότητας των δορυφορικών δεδομένων (π.χ. Landsat) σε διανυσματική μορφή, συνοδεύεται με τη δημιουργία διαφόρου μεγέθους σφαλμάτων.

39 ΤΗΛΕΠΙΣΚΟΠΗΣΗ - ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Τεχνικά προβλήματα Η γεωγραφική και γεωμετρική ακρίβεια των δορυφορικών δεδομένων είναι στις περισσότερες περιπτώσεις διαφορετική από τα δεδομένα, τα οποία συλλέγησαν από τις αεροφωτογραφίες ή με επίγειες παρατηρήσεις. Επομένως, ο συνδυασμός αυτών δημιουργεί τυχαία σφάλματα εξαιτίας της μη ακριβούς σύμπτωσης των αντίστοιχων χαρακτηριστικών π.χ. όρια πολυγώνων.

40 ΤΗΛΕΠΙΣΚΟΠΗΣΗ - ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Τεχνικά προβλήματα Ορισμένες κατηγορίες ταξινόμησης στα Γεωγραφικά Συστήματα Πληροφοριών ίσως δεν αντιστοιχούν σε αυτές που αναγνωρίζονται με τα δορυφορικά δεδομένα (λόγω διαφορετικής χρονολογίας λήψης των δεδομένων).

41 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Ένα GIS πρέπει να μπορεί να απαντήσει σε ερωτήσεις όπως: Τι είναι το αντικείμενο Χ; Πού είναι το αντικείμενο Α; Ποια είναι η τιμή της κατηγορίας Β στο σημείο Χ; Πόσα αντικείμενα Α υπάρχουν σε απόσταση χ από ένα σημείο; Ποια είναι η έκταση (Ε) του αντικειμένου Α, το μήκος του Β, η περίμετρος του Γ; Ποιος είναι ο συντομότερος δρόμος από το Α στο Β; Ποια αντικείμενα υπάρχουν σε μια ζώνη π.χ. 100μ. εκατέρωθεν του δρόμου Α;

42 ΓΕΩΓΡΑΦΙΚΑ ΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΦΟΡΙΩΝ Ποια τμήματα της περιοχής Γ παρουσιάζουν τις ιδιότητες Α και Β; Ποιο είναι το ποσοστό των εκθέσεων που έχουν κλίση 10 20%; Πού και ποιος είναι ο βαθμός επικινδυνότητας σε διάβρωση της λεκάνης απορροής Α; Σε ποια περιοχή θα υπάρχει πιθανότητα 100% επιτυχίας των αναδασώσεων του είδους Α και σε ποια πλήρης αποτυχία; Τι θα γίνει αν η στάθμη της θάλασσας ανέβει κατά 20 εκ. ή αν μια τοξική ουσία διαρρεύσει σε μια τοπική υπόγεια υδρορροή;

43 Επόμενο Μάθημα: Δ Ε Δ Ο Μ Ε Ν Α
