Μετάφραση γνήσιου έργου. Σάρωθρο. Translation of the original instructions Push Sweeper BHS7000. Art.-Nr.:

Transcript

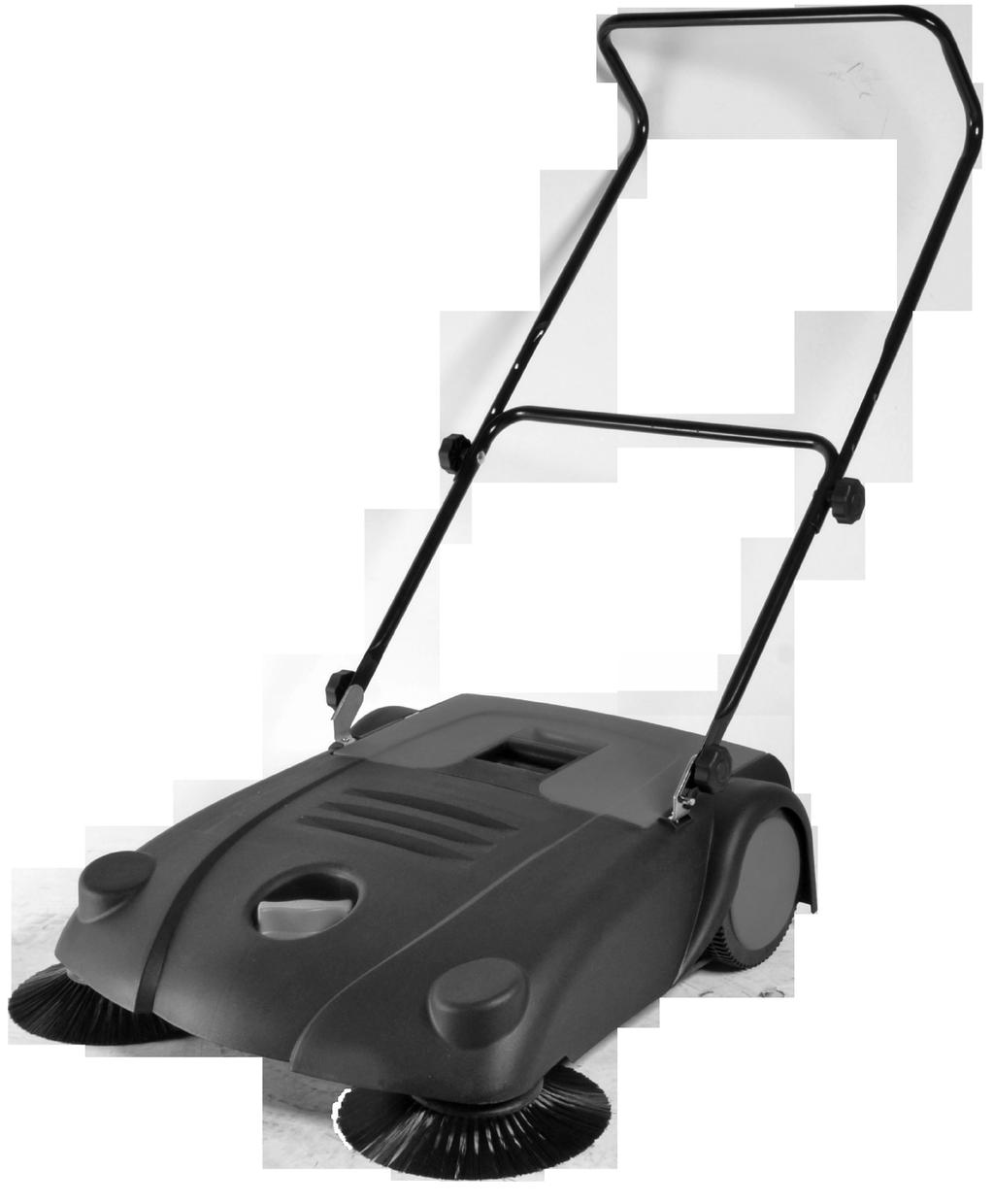

1 GR Μετάφραση γνήσιου έργου. Σάρωθρο GB Translation of the original instructions Push Sweeper BHS7000 Art.-Nr.:

2

3 /

4 A A B B

5 Πληροφορίες Ασφάλειας Το συγκεκριμένο μηχάνημα συμμορφώνεται με τις; Οδηγίες ασφάλειας που απαιτούνται για τα ηλεκτρικά εργαλεία. Διαβάστε διεξοδικά τις οδηγίες χρήσης πριν την εκκίνηση του εξοπλισμού σας. Μη κατάλληλη χρήση μπορεί να οδηγήσει σε προσωπικό ατύχημα και καταστροφή περιουσίας. Άτομα τα οποία δεν είναι γνωστές της χρήσης και των οδηγιών ασφάλειας δεν πρέπει να χειρίζονται τον συγκεκριμένο εξοπλισμό. Κρατήστε τις οδηγίες χρήσης και ασφάλειας σε ένα μέρος. Τα παιδιά δεν επιτρέπετε να χρησιμοποιούν τα συγκεκριμένα εργαλεία Προοριζόμενη χρήση Το συγκεκριμένο σάρωθρο προορε2ιζετε για σάρωση επιπέδου και στεγνού εδάφους όπως είσοδος σε γκαράζ, βεράντες και αλλά. Ο συγκεκριμένος εξοπλισμός πρέπει να χρησιμοποιείτε μόνο για την εργασία που προορίζεται. Οποιαδήποτε άλλη χρήση θεωρείτε κατάχρηση και είναι υπεύθυνος ο χρήστης και όχι η κατασκευάστρια εταιρεία για ζημίες από αυτήν την χρήση. Προσέξτε ότι ο εξοπλισμός μας δεν έχει σχεδιαστεί για επαγγελματική χρήση. Η εγγύηση δεν θα έχει ισχύ αν ο συγκεκριμένος εξοπλισμός Χρησιμοποιηθεί σε επαγγελματικές εφαρμογές. Οδηγίες ασφάλειας Παρακαλούμε διαβάστε τις ακόλουθες οδηγίες ασφάλειας για να αποφύγετε δυσλειτουργίες και ζημίες σε εξοπλισμό και στην υγειά σας. Άτομα με ελαττωμένη φυσική, πνευματική ή ψυχική κατάσταση δεν επιτρέπεται να λειτουργούν το συγκεκριμένο εργαλείο χωρίς την κατάλληλη επίβλεψη και εκπαίδευση για την ασφάλεια τους από εξουσιοδοτημένα άτομα. Κρατήστε την μονάδα μακριά από παιδιά και μακριά από άτομα με ειδικές ανάγκες. Το σάρωθρο δεν είναι ένα παιχνίδι. Χρησιμοποιήστε το σάρωθρο ακολουθώντας τις οδηγίες κατά γράμμα. Το μηχάνημα δεν είναι σχεδιασμένο για συνεχή επαγγελματική χρήση. Η σάρωση υλικών με την μορφή της γελάς, υγρών, εκρηκτικών ή εύφλεκτων υλικών απαγορεύεται. Μην χρησιμοποιήσετε το μηχανικό σάρωθρο για να σαρώσετε λαμπερά ή επικίνδυνα αντικείμενα. Μην τοποθετείτε τα χεριά σας η τα ποδιά σας κοντά σε κινούμενα μέρη του σαρώθρου. Κρατήστε το μηχάνημα γερά κατά την διάρκεια της εργασίας σας. Μην εκθέτετε το μηχάνημα σας σε συνθήκες βροχής η χιονιού. Προσέξτε οι βούρτσες να μην μπλοκάρουν κατά την διάρκεια της χρήσης. Ένα μακροχρόνιο μπλοκάρισμα μπορεί να προκαλέσει ζημιά στο μηχάνημα σας. Αντικαταστήστε άμεσα τα ελλαττωματικά εξαρτήματα του σαρώθρου. Χρησιμοποιήστε μόνο γνησιά ανταλλακτικά. Αν το μηχάνημα σας χαλάσει φτιάξτε το αμέσως και πηγαίνετε το σε ένα εξουσιοδοτημένο service. Μην αποσυνδέσετε το μηχάνημα και μην προσπαθήσετε να το επισκευάσετε μονός σας. Εξαρτήματα 1. Λαβή 2. 2 x ρυθμιστικά παξιμάδια για την λαβή x παξιμάδια σύσφιξης για την λαβή 4. 2 x βούρτσες συλλογής 5. Βίδα για την ρύθμιση του ύψους των βουρτσών 6. Δοχείο συλλογής 7. Κάτω κομμάτι λαβής 8. Σύνδεση λαβής δεξιά. Σύνδεση λαβής αριστερά 10. Βίδα για την λαβή 11. Βίδα για την επέκταση της λαβής x βίδες για την συγκράτηση των βουρτσών 13. Ροδέλα για την βίδα ρύθμισης Πριν την πρώτη χρήση Ανοίξτε την συσκευασία και αφαιρέστε το περιεχόμενο της. Βγάλτε το σάρωθρο από την συσκευασία και κρατήστε την συσκευασία και τα όλα τα παρελκόμενα μακριά από παιδιά. Ελέγξτε ότι υπάρχουν μέσα στην συσκευασία σας όλα τα εξαρτήματα και δεν υπάρχει κάποια έλλειψη. Συναρμολόγηση (Εικόνα 1-6) Σημείωση : θα βρείτε τις βούρτσες και κάποια εξαρτήματα μέσα στο δοχείο συλλογής. 1. Τοποθετήστε τις βούρτσες (4) με τρεις βίδες (12) κάθε μια στην υποδοχή στο κάτω μέρος της συσκευής. 5

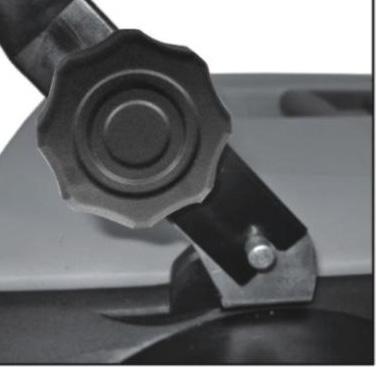

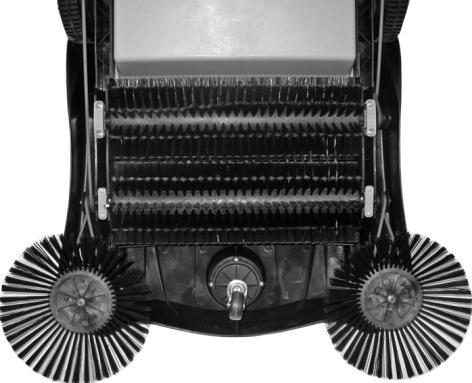

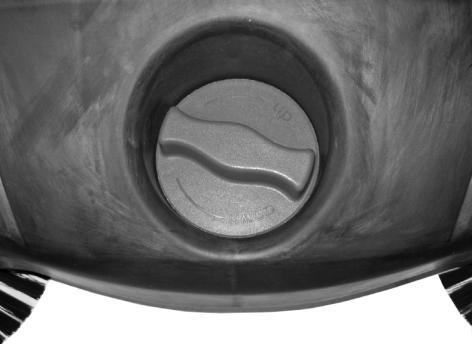

6 2. Εισάγετε τα στηρίγματα της λαβής (8, ) στις θέσεις τους ( εικόνα 4) ασφαλίστε με τις δυο ρυθμιστικές βίδες. 3. Βαλτέ γλιστρώντας την πάνω μεριά της λαβής (1) στην κάτω μεριά της λαβής (7) και ασφαλίστε με τα δυο ρυθμιστικά παξιμάδια (2) τις δυο ρυθμιστικές βίδες (10) και τις ροδέλες (13) διπλώσετε. Με αυτόν τον τρόπο η συσκευή σας μπορεί να μεταφερθεί με μεγάλη ευκολία και να αποθηκευτεί χωρίς να καταναλώνει μεγάλο χώρο. Χρήση (Εικ 7) Όταν ο σαρωτής κινείτε προς τα εμπρός οι βούρτσες συλλογής (4) και οι βούρτσες τροφοδοσίας (Β) τίθενται σε κίνηση από τους ιμάντες οδήγησης (Α) Οι περιστροφικές βούρτσες συλλογής (4) σπρώχνουν την σκόνη προς το κέντρο. Οι δυο αντίθετα κινούμενες βούρτσες τροφοδοσίας (Β) Οδηγούν την σκόνη και τα υπόλοιπά στο δοχείο συλλογής (6) Ρυθμίζοντας τις βούρτσες συλλογής (εικόνα 8) Ρυθμίζοντας την βίδα (5) αλλάζετε το ύψος που βρίσκονται οι βούρτσες σε σχέση με το έδαφος. Γυριστά την βίδα δεξιόστροφα για να αυξήσετε την απόσταση από το έδαφος. Γυριστέ την βίδα αριστερόστροφα για να μειώσετε την απόσταση από το έδαφος. Αδειάζοντας το δοχείο συλλογής. Σηκώστε το δοχείο συλλογής (6) κάθετα από την συσκευή και αδειάστε το περιεχόμενο του σε ένα κατάλληλο μέρος. Μετα την σάρωση σπασμένων γυαλιών, σιδερένιων αντικειμένων ή κοφτερών αντικειμένων χρησιμοποιήστε γάντια ασφάλειας για το άδειασμα του δοχείου συλλογής. Ρύθμιση ύψους και δίπλωμα λαβής για αποθήκευση του σαρώθρου.(εικόνα 10/11) Αφαιρέστε τα δυο ρυθμιστικά παξιμάδια (2) και τις αντίστοιχες βίδες. Επιλέξτε μια από τις τρεις τρύπες (C ) και ξανασφίξτε το παξιμάδι (2) και τις αντίστοιχες βίδες. Η λαβή μπορεί να ρυθμιστεί σε τρία ύψη για την καλύτερη σας διευκόλυνση cm Ξεβιδώστε ελαφρά τα παξιμάδια (3) από μια στροφή και τραβήξτε πάνω την λαβή ώστε να την Τεχνικά χαρακτηριστικά. Πλάτος εργασίας 70cm Όγκος δοχείου συλλογής 14 LT Μέγεθος 65 x 60 x 21 cm Βάρος 8, kg Καθαρισμός και αποθήκευση. Καθαρίστε τον σαρωτή με ελαφριά νοτισμένο πανί μην βουτάτε το μηχάνημα μέσα σε διαλύματα για τον καθαρισμό του. Μην χρησιμοποιείτε επιθετικά χημικά για τον καθαρισμό του εργαλείου σας. Αφαιρέστε σκουπιδάκια όπως φύλλα από τις βούρτσες. Ελέγχετε συχνά τους ιμάντες για χαλαρότητα και ελαστικότητα. Αποθηκεύστε τον σαρωτή σε κάποιο εσωτερικό μέρος και στεγνό μέρος ώστε να είναι προφυλαγμένο από βρωμιά και ακραίες θερμοκρασίες. Απόρριψη. Ας είμαστε λίγο πιο υπεύθυνοι για το περιβάλλον. Επιστρέψτε το εργαλείο και την συσκευασία του σε ένα κέντρο ανακύκλωση όταν τελειώσει η διάρκεια ζωής του και θέλετε να το απορρίψετε. Αν σε κάποιο σημείο θελήσετε να απορρίψετε το συγκεκριμένο άρθρο απλά κρατήστε στην άκρη του μυαλού σας ότι πολλά από αυτά τα εξαρτήματα εμπεριέχουν πολύτιμα υλικά τα οποία μπορούν να ανακυκλωθούν άμεσα. Σας παρακαλούμε μην πετάξετε την συσκευασία και το σάρωθρο μαζί με τα οικιακά σκουπίδια σας. Συμβουλευτείτε τις ράχες του τόπου κατοικία σας για την σωστότερη διαχείριση των απορριμμάτων σας. 6

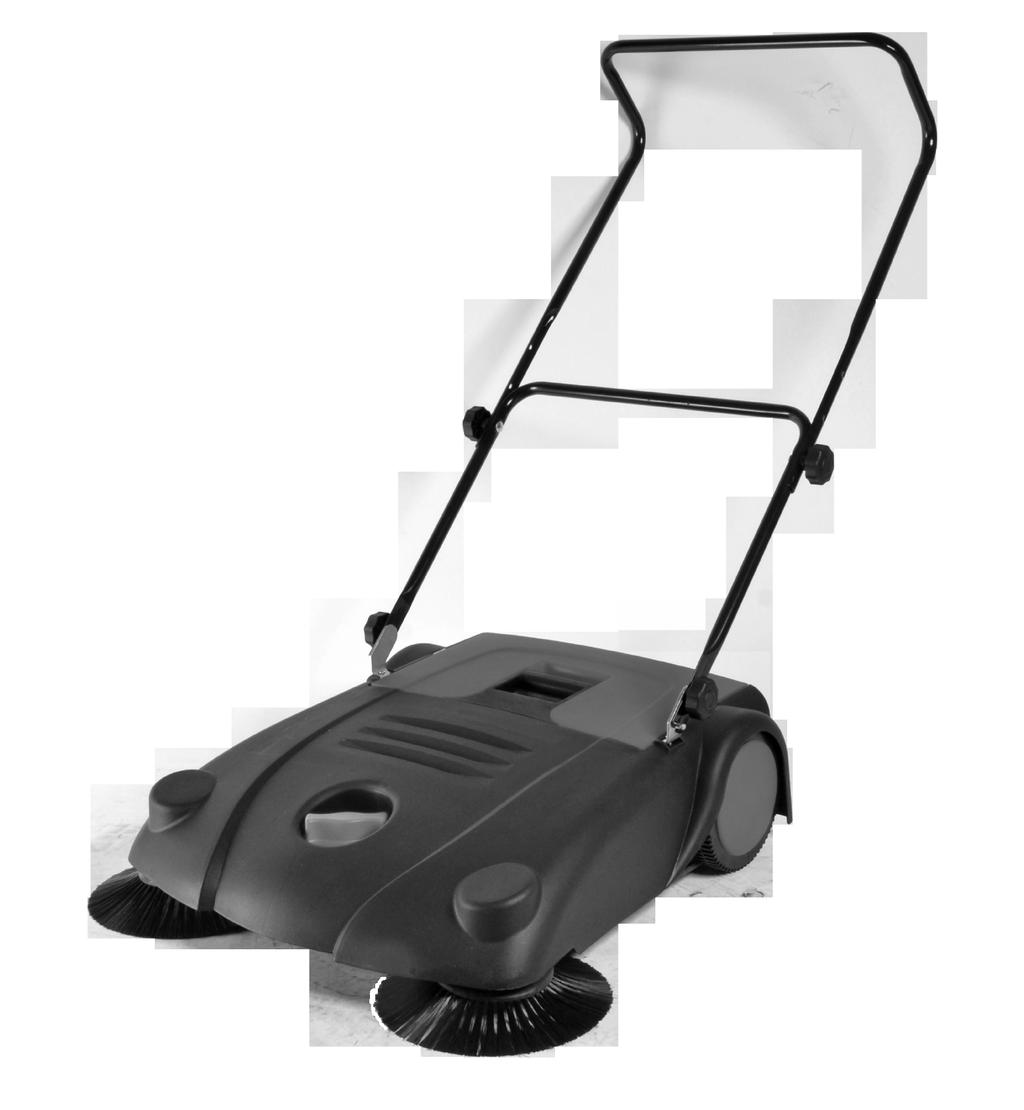

7 Safety Information The equipment complies with the safety regulations required for electrical equipment. Read through the instructions for use before starting up the equipment. Improper use can lead to personal injury and property damage. Persons, who are not familiar with the instructions, may not operate the equipment. Keep the instructions for use in safe custody. Children and youths are not permitted to operate the equipment. Intended use The mechanical sweeper is intended for sweeping level and dry areas such as entrance drives, terraces, yards, etc. The equipment may only be used for the tasks it is designed to handle. Any other use is deemed to be a case of misuse. The user/operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this. Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the equipment is used in commercial, trade or industrial businesses or for equivalent purposes. Safety Notes Please note the following safety notes to avoid malfunctions, damage or physical injury:. Persons with limited physical, sensorial or mental abilities are not allowed to use the unit, unless they are supervised and briefed for their safety by a qualified person.. Keep the unit out of reach of children or persons in need of supervision. The sweeping machine is not a toy.. Only use the sweeping machine in the way indicated in these instructions. The unit is not designed for continuous, professional use.. The sweeping up of gel-like, liquid, combustible or explosive substances is not permitted. Do not use the mechanical sweeper to sweep up glowing or harmful objects.. Do not put your hands or feet close to or under rotating parts.. Hold the unit tightly during operation.. Do not expose the unit to rain or snow.. Please take care that the brushes do not jam during operation. A long-term jam can damage the machine.. Immediately replace defective parts. Use only original replacement parts.. Should the unit become damaged do not use it and have it repaired by a professional or contact our customer support department. Do not disassemble the unit or try repairing it yourself. Komponents 1. Push Bar 2. 2x Adjustment Nut for Push Bar 3. 2x Fastening Nut for Push Bar 4. 2x Feed-in Brush 5. Setting Screw for Adjusting the Height of the Feed-in Brushes 6. Debris Collector 7. Push Bar Bottom 8. Push Bar Mount left. Push Bar Mount right 10. 2x Assembly Screw for Push Bar 11. 2x Fixing Screw for Push Bar Extension 12. 6x Fixing Screw for Feed-in Brushes 13. 2x Washer for Adjusting Nut Before first Use. Open the packaging and carefully take out the appliance.. Remove the device from the packaging. Keep packaging material out of reach of children. 8

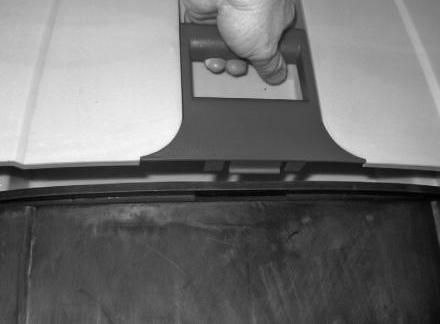

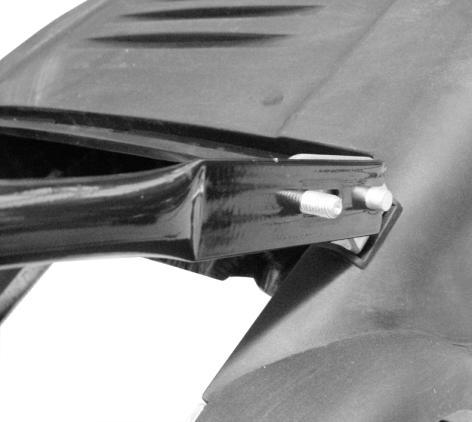

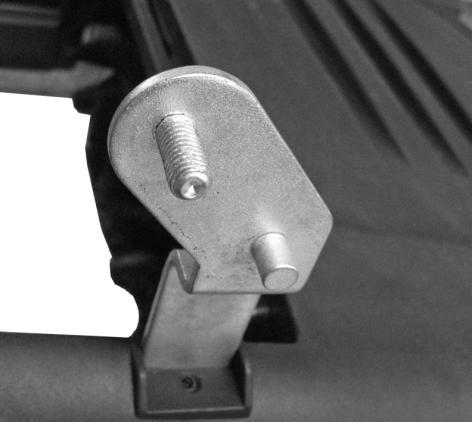

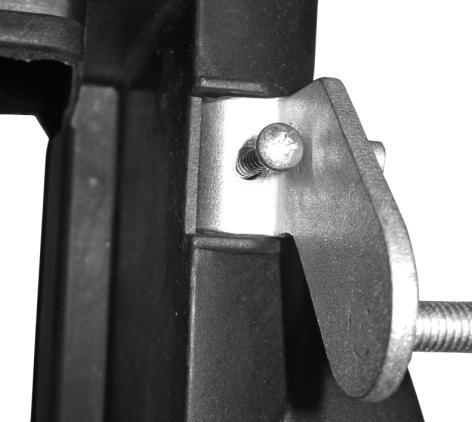

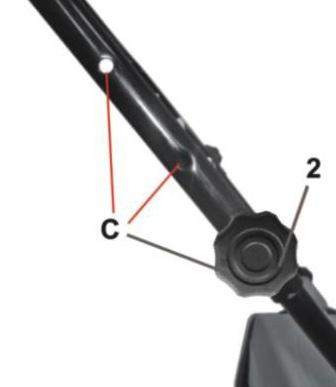

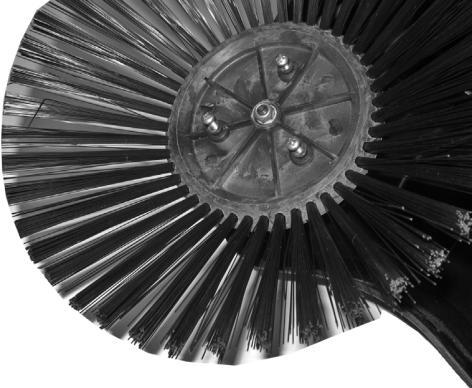

8 There is a risk of suffocation!. Check to see if all items are supplied.. Inspect the equipment and accessories for transport damage. Assembly (Fig. 1 6) Note: You will find the feed-in brushes and the assembly material inside the debris collector. 1. Mount the feed-in brushes (4) with 3 screws (12) each to the locating plates at the bottom of the device. 2. Insert the push bar mounts (8) and () into the corresponding receiving slots (fig. 4). Secure the push bar mounts (8) and () with the screws (11) (fig. 5). 3. Put the bottom section of the push bar (7) onto the push bar mounts (8) and () and secure with the two adjustment nuts (3). 4. Slide the top section of the push bar (1) onto the bottom section of the push bar (7) and secure with two adjustment nuts (2), two assembly screws (10) and the washers (13). height of the feed-in brushes (4) as required. Turn the setting screw clockwise to increase the distance to the ground. Turn the setting screw counter clockwise to decrease the distance to the ground. Emptying the Debris Collector (Fig. ) Lift the full debris collector (6) upward from the appliance and dispose of the collected dirt properly. After sweeping up metal, glass or sharp objects, wear heavy-duty work gloves when emptying the debris collector. Height Adjustment and folding of the Push Bar (Fig. 10/11). Remove the two adjustment nuts (2) and the corresponding screws. Select one of the three holes (C) as required, then re-tighten the nuts (2) and the corresponding screws. The push bar can be set to three different heights over a range of approx cm.. Slightly untighten both fastening nuts (3) by approx. one turn and pull up the push bar in order to fold it. This way the appliance can be transported or stored space-savingly. GB Washer Operation (Fig. 7) Technical Data Working Width: Collector Volume: Size: Weight: 70 cm 14 l 65x60x21 cm 8. kg When the mechanical sweeper is pushed, the feed-in brushes (4) and the pick-up brushes (B) are set in rotation by the belt drives (A). The rotating feed-in brushes (4) sweep the dirt to the centre. The two counter-rotating pick-up brushes (B) convey the dirt into the debris collector (6). Adjusting the Feed-in Brushes (Fig. 8) Use the setting screw (5) to steplessly adjust the Cleaning and Storing. Clean the sweeper with a lightly moistened cloth. Do not immerse the unit into liquids. Do not use aggressive chemicals, solvents or abrasives.. Remove debris such as leaves, twigs, etc. from the brushes.. Regularly check the drive belts for proper tightness and elasticity.. Store the sweeper indoors in a dry place

9 that is protected from dust, dirt and extreme temperatures. Disposal Be environmentally friendly. Return the tool, accessories and packaging to a recycling centre when you have finished with them. If you at some point intend to dispose of this article, then please keep in mind that many of its components consist of valuable materials, which can be recycled. Please do not discharge it in the rubbish bin, but check with your local council for recycling facilities in your area. 10
