1 Ο πρώτος σταθμός παραγωγής βιοαερίου στην Ελλάδα από αστικά, βιομηχανικά και κτηνοτροφικά οργανικά απόβλητα με συλλογή στην πηγή. Καινοτομία, θεσμικές προκλήσεις και εμπειρία ύστερα από 2 έτη λειτουργίας. SYCHEM GROUP OF COMPANIES WATER AND ENERGY TECHNOLOGIES Focused on biogas Dr. Ing. Αλέξανδρος Υφαντής ΒΙΟΑΕΡΙΟ ΑΠΌ ΑΣΤΙΚΑ ΑΠΟΒΛΗΤΑ Συμβατικές & Καινοτόμες Τεχνολογίες Verdetec

2 Who we are The biggest Greek manufacturer of Water Desalination Plants The biggest private Producer of Desalinated Water in Greece The biggest manufacturer of open loop Geoexchange Energy Projects in Greece State of the Art Biogas Power Plant Provider Major international provider of cathodic protection equipment and anodes

3 Athens (HQ): Crete (Industrial Facilities): Cyprus (SYCHEM CYPRUS) China (SYNCOR) 700 m 2 offices 500 m 2 warehouse m 2 : indoor production area and warehouse m 2 : outdoor production area and warehouse 500 m 2 : offices m 2 : privately own land in Heraklion Industrial Zone 150 m 2 : privately owned offices (OVAL LIMMASOL) 300 m 2 : warehouse m 2 : privately owned production area and warehouse 500 m 2 : offices 20/3/2019 SYCHEM GROUP OF COMPANIES

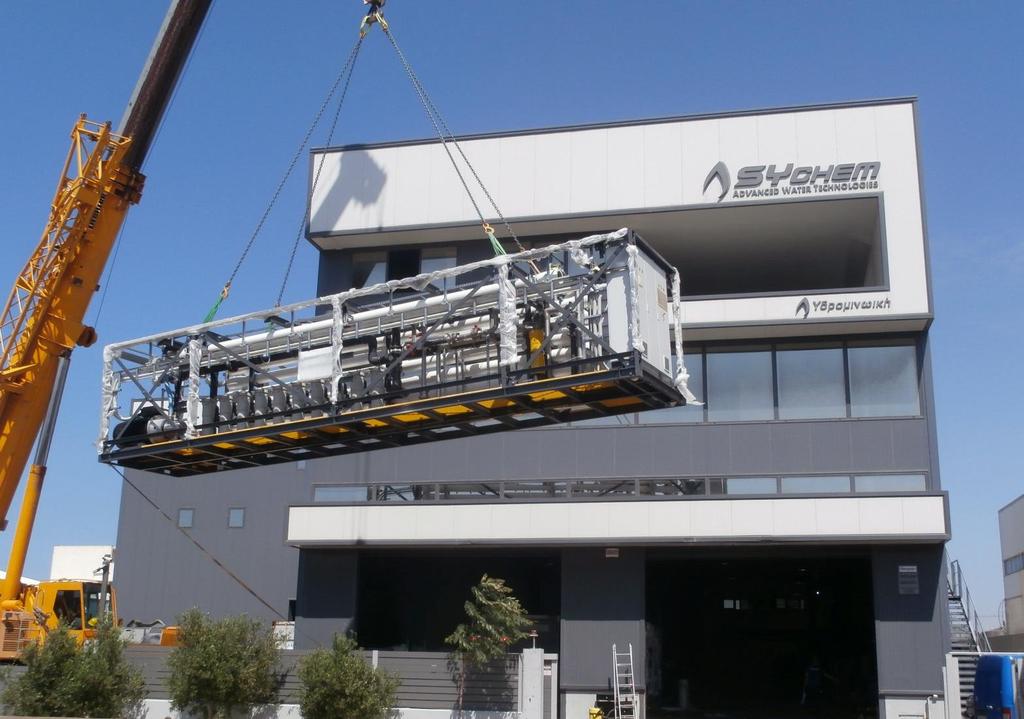

4 Privately Owned Industrial facilities in Crete SYCHEM s FACTORY BUILT IN 2012 Indoor Production Area: 3.600m 2 Outdoor Production Area: m 2 Offices: 400 m 2

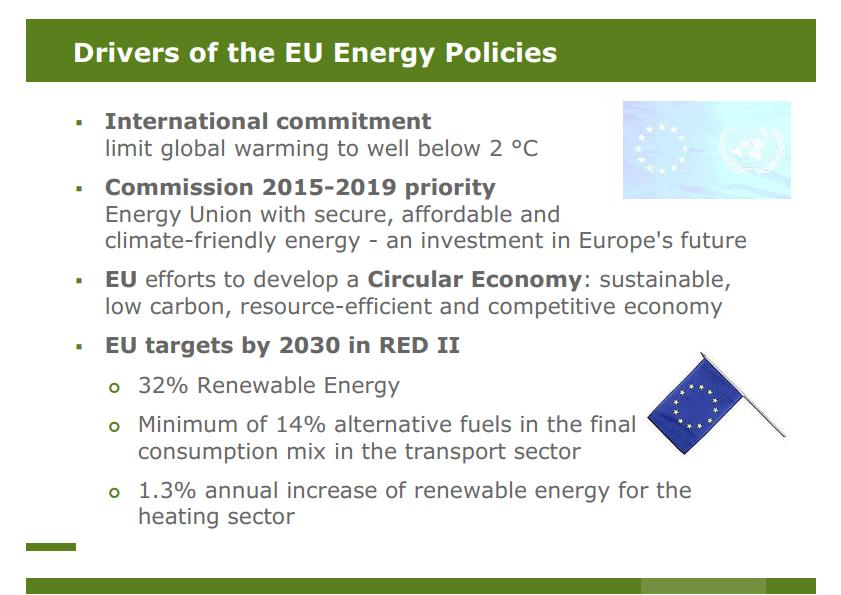

5 National Targets and Regulatory Framework

6

7

8 RED II proposal

9

10

11

12 Examples in European countries

13 ΓΑΛΛΙΑ ΕΥΡΩΠΗ (Εθνικοί στόχοι): EU energy targets 2020: Η Γαλλία δίνει κίνητρα για έγχυση βιομεθανίου στο δίκτυο. Προσβλέπει το 23% της καταναλισκόμενης ενέργειας να προέρχεται από ανανεώσιμες πηγές. Γαλλική νομοθεσία μετάβασης (17/08/2015): προτείνει ως εθνικό στόχο έως το 2030 το 10% του καταναλισκόμενου αερίου να προέρχεται από ανανεώσιμες πηγές (δηλαδή παραγωγή βιοαερίου 30TWh/a) Το πλάνο της Γαλλικής Τάξης (26/04/2016) ως προς την παραγωγή από ανανεώσιμες πηγές περιλαμβάνει τα εξής σημεία: o 1,7 TWh/a βιομεθανίου έγχυση έως το 2018 o 6-8 TWh/a βιομεθανίου έγχυση έως το 2023 o Η ποσότητα βιομεθανίου ως καύσιμο αυτοκινήτων να φτάσει το 20% της συνολικής κατανάλωσης NGV

14 ΓΑΛΛΙΑ ΕΥΡΩΠΗ (Εθνικοί στόχοι): Τι ισχύει: Τα Feed in Tariffs (FIT) σχετικά με την παραγωγή βιομεθανίου για έγχυση στο δίκτυο, δίνουν κίνητρα βασιζόμενα στην δυναμικότητα των μονάδων και το υπόστρωμα που χρησιμοποιούν. Τα FIT ενισχύουν τη χρήση οργανικών αποβλήτων. Ορισμένη οικονομική ενίσχυση παρέχεται από τους αρμόδιους δημόσιους φορείς (τοπικά συμβούλια, τοπικές κυβερνήσεις, τοπικοί περιβαλλοντικοί παράγοντες κ.λπ.). Η Γαλλική νομοθεσία επιτρέπει την χρήση έως και του 15% (max) της ετήσιας γεωργικής παραγωγής για αναερόβια χώνευση.

15 ΓΑΛΛΙΑ ΕΥΡΩΠΗ (Εθνικοί στόχοι): Επέκταση της εγγύησης της ταρίφας (FIT) από 15 σε 20 χρόνια Από το 2016 είναι υποχρεωτική η συλλογή και η διαχείριση βιολογικών αποβλήτων στους παραγωγούς που ξεπερνούν σε παραγωγή τους 10tn/a. Από 01/01/2017 απαλλαγή από τον φόρο TICGN (φόρος για φυσικό αέριο - Taxe Intérieure de Consommation sur le Gaz Naturel) στους καταναλωτές βιομεθανίου. Η τιμή ήταν 5,88 /MWh (High Calorific Value) Η Γαλλική κυβέρνηση δίνει κίνητρα για αναβάθμιση βιοαερίου σε βιομεθάνιο και έγχυση στο δίκτυο. Προτεραιότητα έγχυσης στο δίκτυο σε όλους τους σταθμούς βιοαερίου Μηχανή > 300kWe, προτεραιότητα έγχυσης στο δίκτυο όπου είναι εφικτό Από 27/09/2017 ανακοινώθηκε από Γάλλο Υπουργό ότι θα παρέχεται οικονομική υποστήριξη ύψους 40% στο κόστος των έργων διασύνδεσης στο δίκτυο αερίου.

16 ΓΑΛΛΙΑ ΕΥΡΩΠΗ (Εθνικοί στόχοι):

17 ΔΑΝΙΑ Οικονομικό σύστημα υποστήριξης 2012: Green Growth το 50% των οργανικών αποβλήτων κτηνοτροφίας να διαχειρίζονται μέχρι το 2020 σε εργοστάσια παραγωγής βιοαερίου. Η Αρχή Ενέργειας της Δανίας απαγόρευσε τη χρήση ενεργειακών καλλιεργειών : Energy Agreement το 35% της απαιτούμενης ενέργειας να προέρχεται από ανανεώσιμες πηγές μέχρι το Η Δανία θα είναι πλήρως ανεξάρτητη από ορυκτά καύσιμα έως το 2050.

18 ΑΓΓΛΙΑ Ισχύον σύστημα παροχής κινήτρων Feed in Tariffs Υπό εξέταση παροχές κινήτρων για μεγαλύτερη απόδοση του συστήματος Επιδότηση βιολογικού λιπάσματος Σύστημα ενίσχυσης με μείωση φορολογίας

19 ΑΓΓΛΙΑ

20 ΑΓΓΛΙΑ

21 Conclusions EU framework

22

23

24

25 Συμπεράσματα: Αλλαγή της κατάστασης για το βιοαέριο λόγω νέων εθνικών νομοθετικών ρυθμίσεων Η διαχείριση των υπολειμμάτων από ενεργειακές καλλιέργειες γίνεται όλο και λιγότερο βιώσιμη οικονομικά Η στόχευση εστιάζεται σε: Διαφορετικούς τρόπους εμπορίας/marketing των προϊόντων ΑΧ (βιοαέριο και χωνεμένο υπόλειμμα) Ευελιξία στην παραγωγή ηλεκτρικής ενέργειας: η μέθοδος ΑΧ είναι ο μόνος ανανεώσιμος τρόπος για την ευέλικτη παραγωγή ανανεώσιμης ενέργειας Χρήση βιομεθανίου ως βιοκαύσιμο στην κίνηση Χρήση μεθόδου ΑΧ ως λύση για την επεξεργασία κοπριάς & οργανικών αποβλήτων

26 Electricity/Biogas Production A Green Challenge for Sychem Group

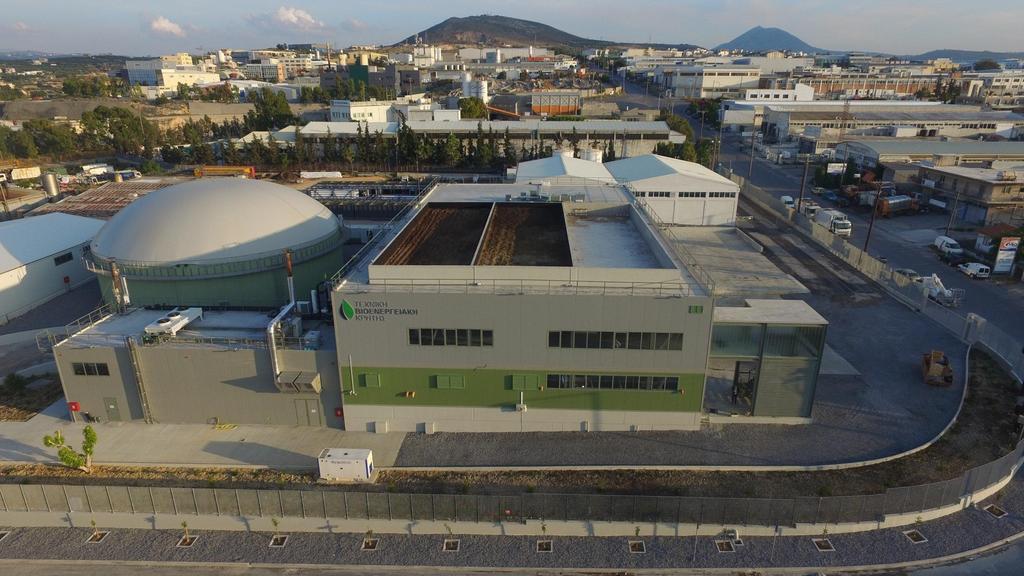

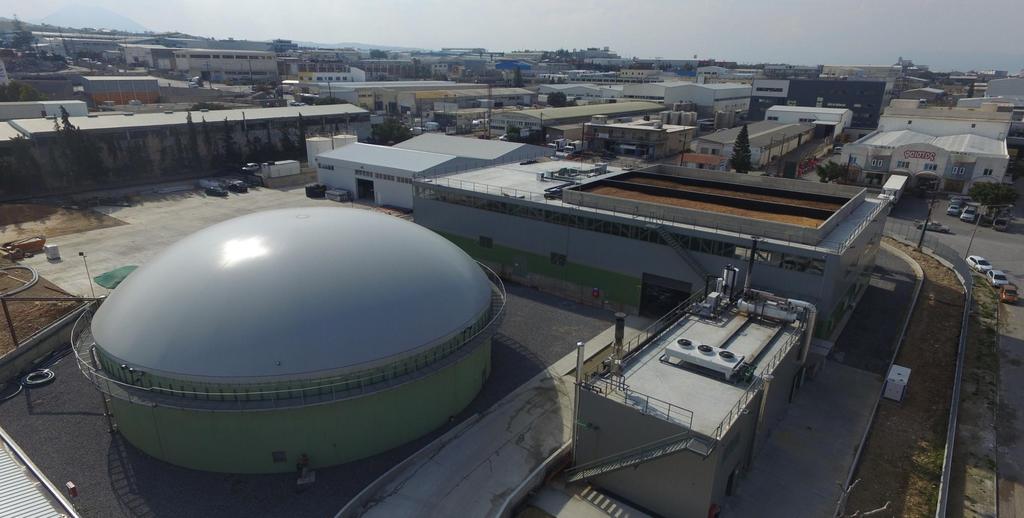

27 Investment Description 2011 Founding of SYCHEM Group subsidiary TECHNICAL BIOENERGY CRETE Construction of electricity production project from Biogas with capacity of 0,5 2 MW Investment implementation via the JESSICA financial funding tool

28

29

30 Raw Materials Poultry and pig manure Whey Expired food from super markets Oils and Fats Oil-mills organic residue Slaughterhouse waste Organic Waste (leftovers) from restaurants and hotels

31 Facility Process Flow FLARE ELECTRICITY ELECTRICAL GRID BIOGAS CLEANING CHP THERMAL ENERGY BIOGAS Whey, Oil-mill residues, pig manure (liquid) DIGESTER INTERNAL CONSUMPTION Manure, organic sludge, pig manure (solid) PASTEURIZATION Slaughterhouse waste, aquatic animals, animal origin byproducts Blood, Fats Crusher MIXING TANK DIGESTATE STORAGE TANK FAN SEPARATOR + MFT + DECANTER Liquid fraction WWTP (MBBR- MBR-UF-RO) Food left-overs, agricultural products Crusher/ 18 Separator Solid fraction FERTILIZER

32 Products Electricity Heating (self consumption and local district heating) Solid Residue (excellent fertilizer) Pure Water 20/3/2019 SYCHEM GROUP OF COMPANIES

33 Challenges - Innovations Reception & management of incoming raw materials WWTP (MBR MBBR UF RO) liquid digestate management Odor control system - biofilter

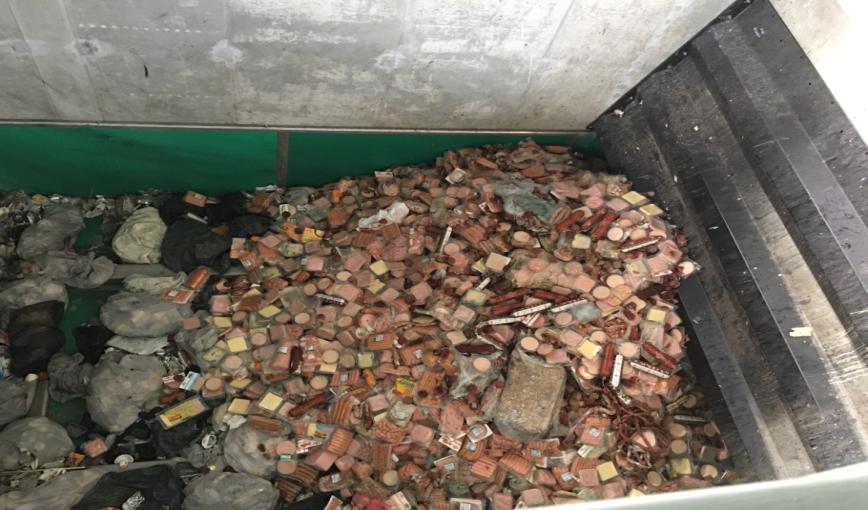

34 Challenges - Innovations Reception & management of incoming raw 18 materials

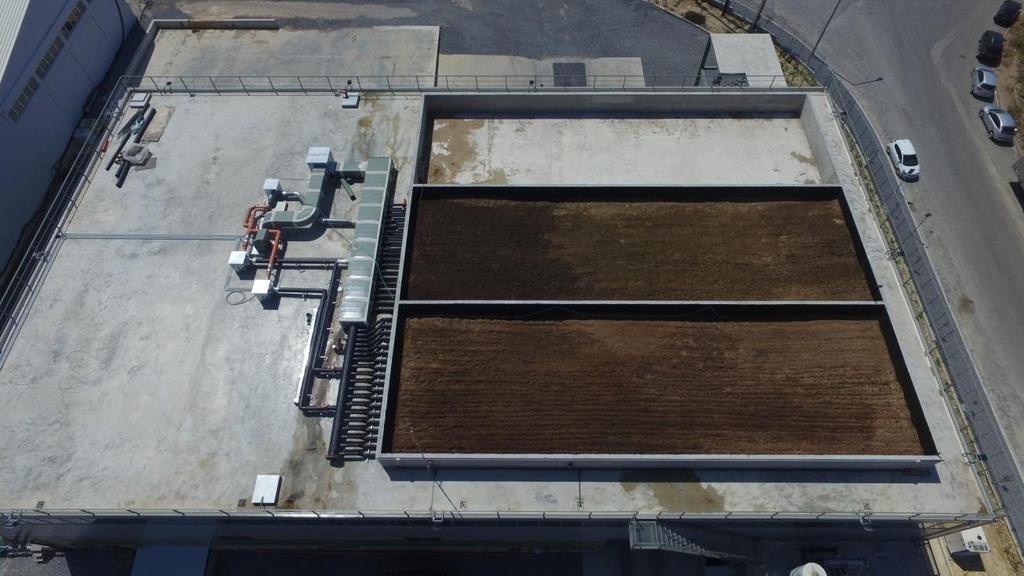

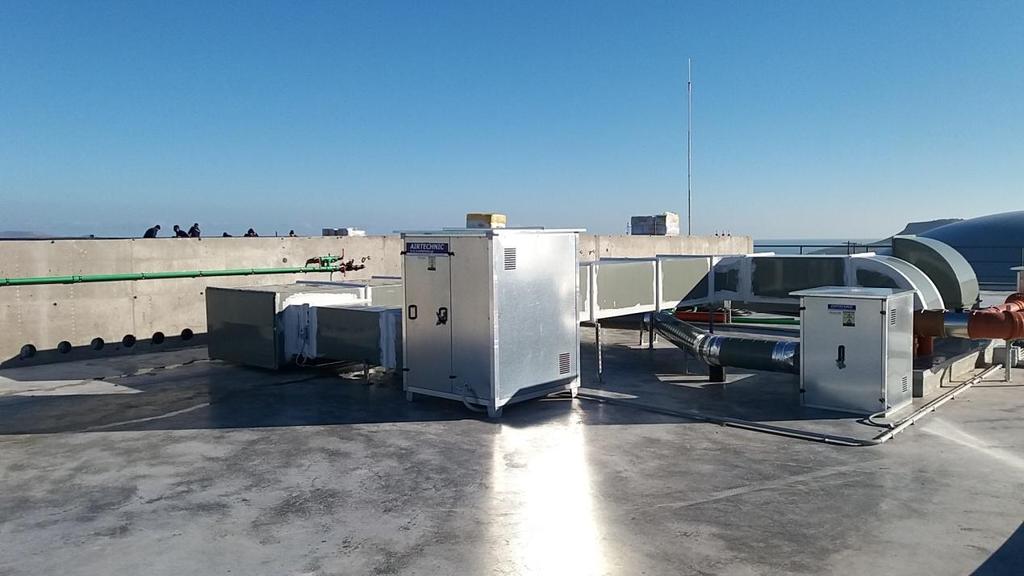

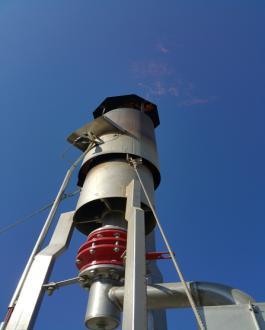

35 Challenges - Innovations Odor control system - biofilter

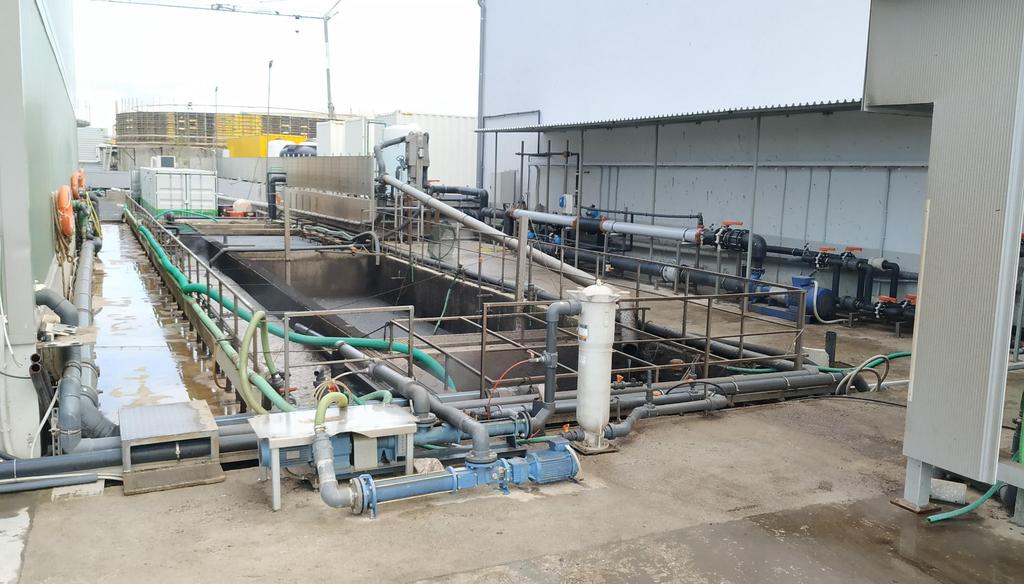

36 Challenges - Innovations WWTP (MBR MBBR UF RO) liquid digestate management Installation of wastewater treatment plant (MBR & BioBoost)

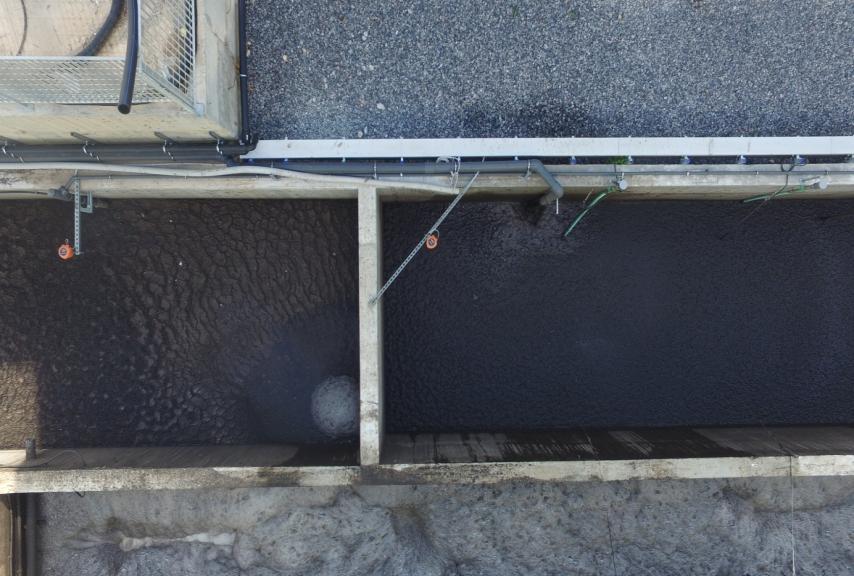

37 Challenges - Innovations WWTP (MBR MBBR UF RO) liquid digestate management Installation of wastewater treatment plant (MBR & BioBoost) Decanter

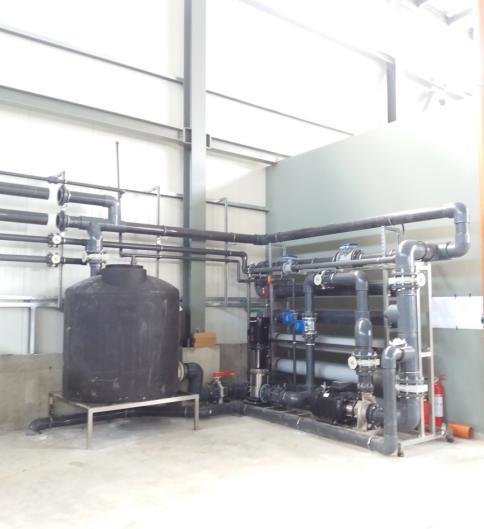

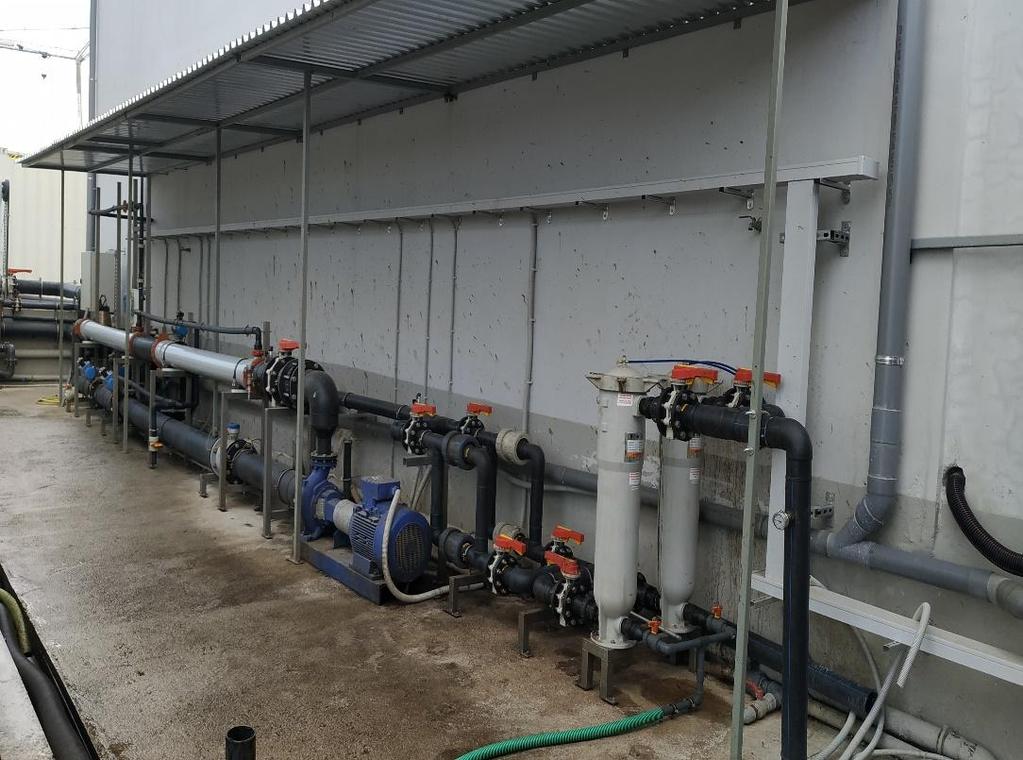

38 Challenges - Innovations WWTP (MBR MBBR UF RO) liquid digestate management Installation of Ultrafiltration membranes (UF) Double system

39 WWTP Process Flow FAN SEPARATOR + MFT ΔΕΞΑΜΕΝΗ ΒΙΟΕΝΙΣΧΥΣΗΣ ΔΕΞΑΜΕΝΗ ΚΑΘΙΖΗΣΗΣ + DECANTER ΔΕΥΤΕΡΟ ΣΥΣΤΗΜΑ UF

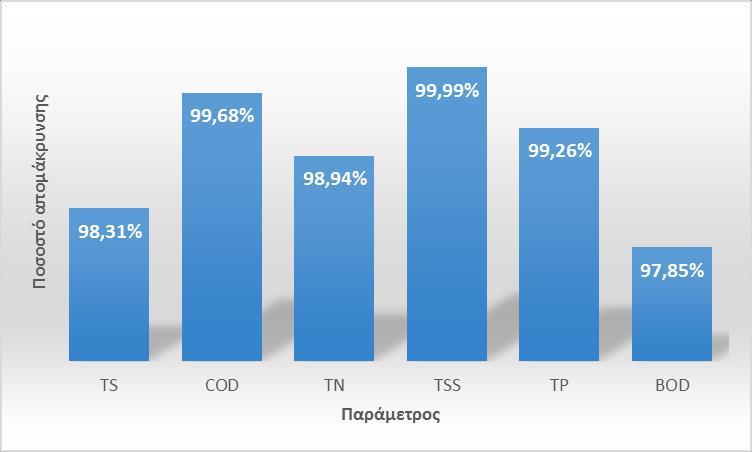

40 WWTP efficiency Παράμετρος CAS MBBR TSS 69% 99,99% Πιο αποδοτικό σύστημα σε σύγκριση με το CAS COD 53% 99,7% BOD 68% 97,9% *CAS: Conventional activated sludge

41 WWTP efficiency Παράμετρος Μέση τιμή εισόδου TSS (mg/l) COD (mg/l) BOD (mg/l) 9300 TN (mg/l) 3430 TP (mg/l) 1293 Μέση τιμή εξόδου

42 Challenges - Innovations WWTP (MBR MBBR UF RO) liquid digestate management FINAL PRODUCT PURE WATER

43 Conclusions Επίτευξη πλήρους διαχωρισμού και ανακύκλωσης οργανικών υπολειμμάτων Δυνατότητα κατασκευής βιόφιλτρων πλήρους απόσμησης, με αποτελεσματικότητα ακόμα και σε συγκεντρώσεις Η 2 S 120ppm Επεξεργασία λυμάτων πολύ υψηλού οργανικού φορτίου με συνδυασμό καινοτόμων τεχνολογιών MBBR-MBR-UF-RO Επίτευξη σταθερά υψηλών ποσοστών απομάκρυνσης κατά την διάρκεια του έτους: ανεξάρτητη από εξωτερικούς παράγοντες (θερμοκρασία, σύσταση εισερχόμενου λύματος)

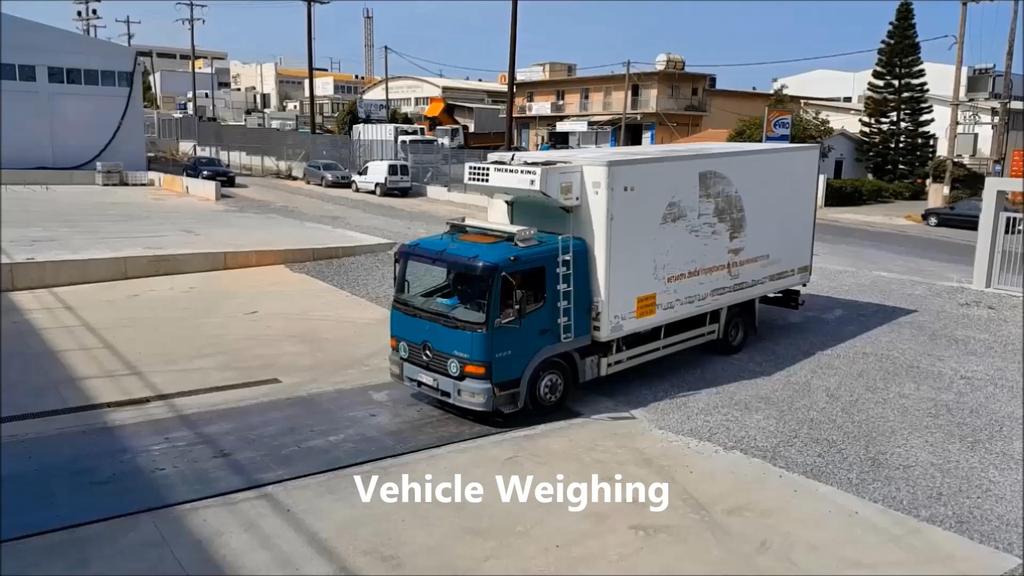

44 Production procedure Video
