1 ΕΜΠΕΙΡΙΑ ΑΠΟ ΤΗΝ ΧΡΗΣΗ ΜΙΚΡΟΚΟΣΚΙΝΩΝ ΣΤΗΝ ΕΠΕΞΕΡΓΑΣΙΑ ΥΓΡΩΝ ΑΣΤΙΚΩΝ ΑΠΟΒΛΗΤΩΝ ΚΑΙ ΟΙ ΔΥΝΑΤΟΤΗΤΕΣ ΕΦΑΡΜΟΓΗΣ ΤΟΥΣ ΣΕ ΜΙΚΡΟΥΣ ΟΙΚΙΣΜΟΥΣ Δρ. Πέτρος Γκίκας Αν. Καθηγητής Εργαστήριο Σχεδιασμού Περιβαλλοντικών Διεργασιών Σχολή Μηχανικών Περιβάλλοντος, Πολυτεχνείο Κρήτης

2 Δομή διάλεξης Κεντρική/αποκεντρωμένη διαχείριση υγρών αποβλήτων Μικροκοσκίνση: Αρχή λειτουργείας-εφαρμογές Δυνατότητες εφαρμογής της μικροκοσκίνσης σε μικρούς οικισμούς Ως προεπεξεργασία στην ΕΕΛ αποκεντρωμένων συστηματων επεξεργασίας Ανάντη των ΕΕΛ, για εφαρμογή εναλλακτικών αποχετευτικών δικτύων Συμπεράσματα

3 Κεντρική διαχείριση υγρών απόβλητων Προβληματισμός για το κεφαλαιουχικό και λειτουργικό κόστος Δίκτυο συλλογής υγρών αποβλήτων Αστικά υγρά απόβλητα με μικρές ποσότητες βιομηχανικών λυμάτων Αντλιοστάσιο Συμβατικό αυτόνομο σύστημα επεξεργασίας Αυτόνομο σύστημα επεξεργασίας με στάγδην άρδευση Κεντρική μονάδα επεξεργασίας υγρών αποβλήτων Αναβάθμιση του συστήματος επεξεργασίας για ανάκτηση νερού Επαναχρησιμοποίηση νερού για αγροτική χρήση

4 Χρήση δορυφορικών και αποκεντρωμένων συστημάτων επεξεργασίας Σημαντικές δυνατότητες ανάκτησης και επαναχρησιμοποίησης νερού Δορυφορικό σύστημα επεξεργασία για χρήση στα καζανάκια τουαλετών και άλλες μη πόσιμες χρήσεις Δορυφορικό σύστημα επεξεργασία για άρδευση χώρων αστικού πρασίνου και άλλες μη πόσιμες αστικές χρήσεις Αποκεντρωμένο σύστημα επεξεργασίας Προς λοιπές αγροτικές χρήσεις Συμβατικό αυτόνομο σύστημα επεξεργασίας Αυτόνομο σύστημα επεξεργασίας με στάγδην άρδευση Κεντρική μονάδα επεξεργασίας υγρών αποβλήτων μειωμένης υδραυλικής δυναμικότητας Αναβάθμιση του συστήματος επεξεργασίας για ανάκτηση νερού

5 Μικροκόσκινο

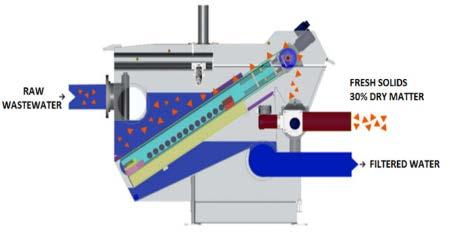

6 How It Works Μικροκόσκινο Αρχή λειτουργίας

7 Μικροκόσκινο α. Μικροκόσκινο με ανοικτό κάλυμμα a β. Ξέστρο και κοχλίας μεταφοράςσυμπίεσης γ. Φιλτρόπανο (οπές 350μm) b c

8 Μικροκόσκινα (Adelanto, California)

9 How It Works Επιφάνεια έδρασης Παροχή υγρών αποβλήτων 4000m 3 /d: Απαιτούμενη επιφάνεια για μικροκόσκινο = 4 m 2 Απαιτούμενη επιφάνεια για καθίζηση 82 m

10 How It Works Περιεκτικότητα σε στερεά Πρωτοβάθμια βιοστερά: 3,5 4,0 % Βιοστερεά μικροκοσκίνων: %

11 How TSS It Works στην είσοδο ( ) και στην έξοδο μικροκόσκινου ( ) και πρωτοβάθμιας καθίζησης ( ) 600 TSS concentration (mg/l) Influent MS efluent PC efluent Sampling time

12 How COD It Works στην είσοδο ( ) και στην έξοδο μικροκόσκινου ( ) και πρωτοβάθμιας καθίζησης ( ) 1000 COD concentration (mg/l) Influent MS efluent PC efluent Sampling time

13 Διασπορά μεγέθους σωματιδίων σε λύματα, πριν και μετά την μικροκοσκίνηση 6 Inlet Outlet weight (%) 3 2 (%) particle size (μm) particle size (μm) Παρατηρείται επιλεκτική απομάκρυνση των πιο ευμεγεθών σωματιδίων Αύξηση της βιοποδομησιμότητας του αποβλήτου

14 Εφαρμογή μικροκοσκίνησης στην ΕΕΛ Ρεθύμνου

15 Απομάκρυνση TSS & BOD 25 BOD TSS removal (%) removal (%)

16 Εφαρμογές Μικροκόσκινων ως Προεπεξεργασία σε Αποκεντρωμένες Εγκαταστάσεις Επεξεργασίας Λυμάτων

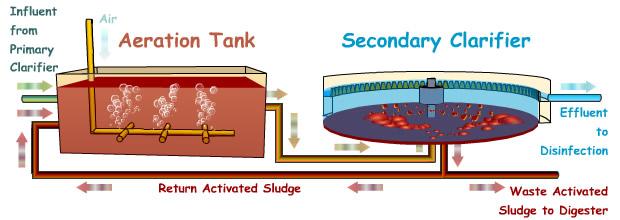

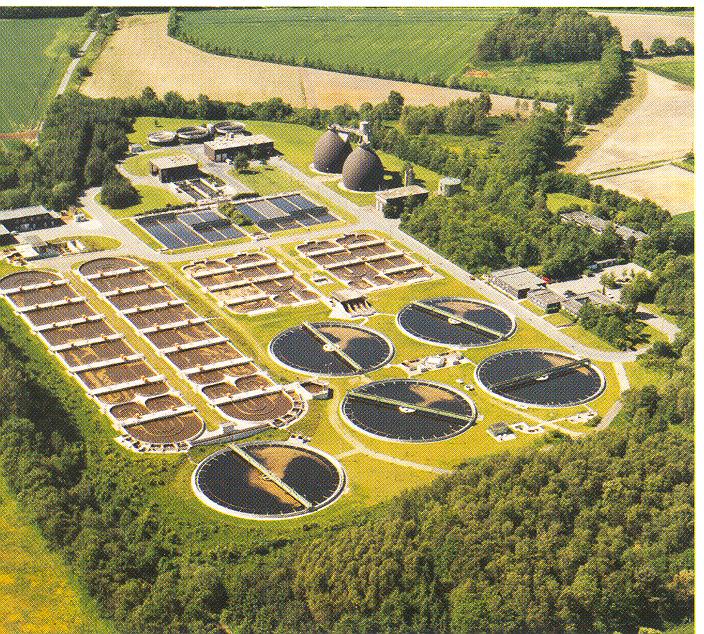

17 Τυπική εγκατάσταση επεξεργασίας υγρών αποβλήτων ενεργού ιλύος ΕΕΛ2

18 Ενεργειακές απαιτήσεις ΕΕΛ, ως συνάρτηση της ημερήσιας παροχής Κατανάλωση ηλεκτρικής ενέργειας MJ/1000m 3 Ενεργός ιλύς με νιτροποίηση Ενεργός ιλύς Βιόφιλτρα Παροχή m 3 /d x 10-3

19 Κατανομή ενέργειας σε συμβατικό σύστημα επεξεργασίας υγρών αποβλήτων >70% καταναλώνεται για αερισμό και διαχείριση πρωτοβάθμια ιλύος

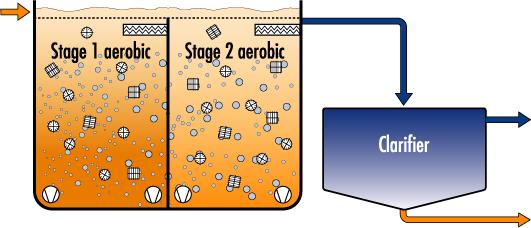

20 Εφαρμογή μικροκοσκίνησης ανάντη διεργασιών επεξεργασίας λυμάτων SBR MBR Μικροκόσκινο MBBR Ενεργός ιλύς

21 Μικροκόσκινο Φίλτρο διαύγασης Βιολογικό φίλτρο Αμμόφιλτρο Πιλοτική διάταξη ολοκληρωμένης επεξεργασίας λυμάτων (Woodsville, NH, USA)

22 How It Works Απομάκρυνση TSS TSS (mg/l) Inlet MS effluent CBUMF effluent Συγκέντρωση TSS σε διάφορα στάδια της επεξεργασίας % 90% 80% TSS Removal 70% 60% 50% 40% Ποσοστό απομάκρυνσης των TSS 30% 20% MS treatment 10% MS+CBUMF treatment 0%

23 How It Works 900 Απομάκρυνση BOD 800 Inlet 700 MS effluent BOD 5 (mg/l) CBUMF effluent Συγκέντρωση BOD σε διάφορα στάδια της επεξεργασίας % 90% 80% MS treatment MS+CBUMF treatment BOD 5 PRemoval 70% 60% 50% 40% 30% 20% 10% 0% Ποσοστό απομάκρυνσης του BOD

24 Εφαρμογές Μικροκόσκινων Ανάντη Κεντρικών Εγκαταστάσεων Επεξεργασίας Λυμάτων, για Χρήση Εναλλακτικών Δικτύων Αποχέτευσης

25 Δίκτυα Αποχέτευσης a. Συμβατικό βαρυτικό δίκτυο b. Βαρυτικό δίκτυο με χρήση στεγανού βάθρου c. Πιεστικό δίκτυο με χρήση στεγανού βάθρου d. Πιεστικό δίκτυο με χρήση αντλίας βορβόρου e. Δίκτυο αρνητικής πίεσης (κενού) Εφαρμογή των b & c προϋποθέτει την απομάκρυνση των ευμεγεθών στερεών Εφαρμογή του d προϋποθέτει την άλεση των ευμεγεθών στερεών

26 How It Works Βαρυτικά-Πιεστικά δίκτυα αποχέτευσης Πιεστικό Δίκτυο Αποχέτευσης με Χρήση Στεγανού Βόθρου Στεγανός Βόθρος Συμβατικό Βαρυτικό Δίκτυο Αποχέτευσης Φρεάτιο Φρεάτιο Αντλιοστάσιο Ανύψωσης

27 Πιεστικό σύστημα αποχέτευσης ανοδικής ροής

28 Διάνοιξη τάφρου για πιεστικό σύστημα αποχέτευσης Δρ. Πέτρος Γκίκας

29 Εφαρμογή μικροκόσκινων σε αποκεντρωμένα συστήματα επεξεργασίας Δορυφορικό σύστημα επεξεργασία για χρήση στα καζανάκια τουαλετών και άλλες μη πόσιμες χρήσεις Δορυφορικό σύστημα επεξεργασία για άρδευση χώρων αστικού πρασίνου και άλλες μη πόσιμες αστικές χρήσεις Αποκεντρωμένο σύστημα επεξεργασίας Προς λοιπές αγροτικές χρήσεις Συμβατικό αυτόνομο σύστημα επεξεργασίας Αυτόνομο σύστημα επεξεργασίας με στάγδην άρδευση Κεντρική μονάδα επεξεργασίας υγρών αποβλήτων μειωμένης υδραυλικής δυναμικότητας Αναβάθμιση του συστήματος επεξεργασίας για ανάκτηση νερού

30 Συμπεράσματα Η μικροκοσκίνηση είναι μια σύγχρονη αποτελεσματική μέθοδος απομάκρυνσης στέρεών από πρωτογενή λύματα Απαιτεί μικρό εμβαδόν έδρασης, εχει μικρότερο κόστος κατασκευής από την πρωτοβάθμια καθίζηση, ενώ παράγει βιοστερά με συγκεντρώσεις 40-45% σε στερεά Συμβάλει σημαντικά στην μείωση κατανάλωσης ηλεκτρικής ενέργειας των κατάντη διεργασιών αερισμού Μπορεί να χρησιμοποιηθεί ως προεπεξεργασία σε κάθε αποκεντρωμένη ΕΕΛ Μπορεί να χρησιμοποιηθεί για την απομάκρυνση στερεών στα σημεία παραγωγής λυμάτων, ώστε αυτά να διοχετεύονται με χρήση πιεστικών συστημάτων αποχέτευσης

31 Ευχαριστώ για την προσοχή σας Δρ. Πέτρος Γκίκας Τηλ:
