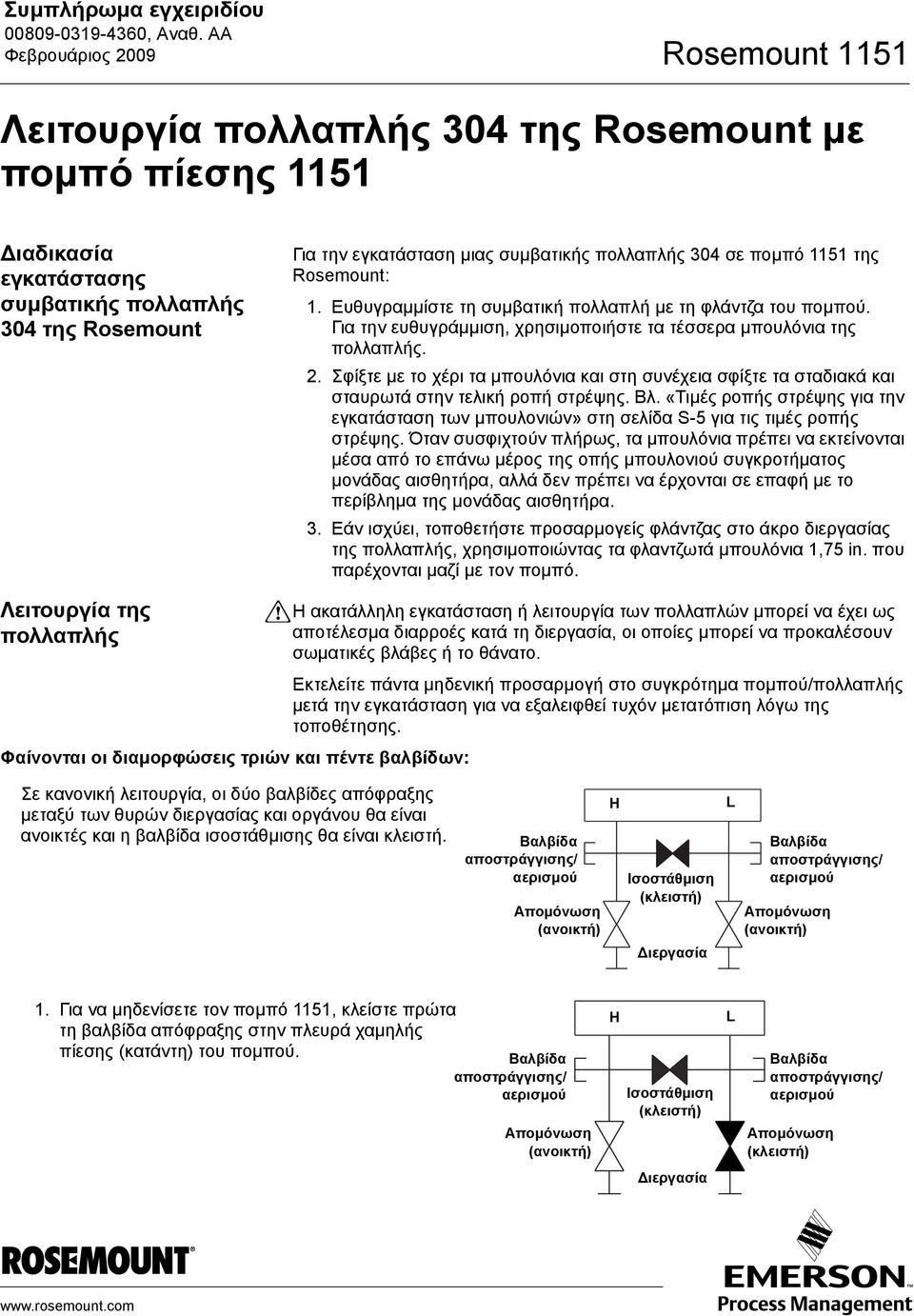

1 Συµπλήρωµα εγχειριδίου Rosemount 1151 Λειτουργία πολλαπλής 304 της Rosemount µε ποµπό πίεσης 1151 ιαδικασία εγκατάστασης συµβατικής πολλαπλής 304 της Rosemount Για την εγκατάσταση µιας συµβατικής πολλαπλής 304 σε ποµπό 1151 της Rosemount: 1. Ευθυγραµµίστε τη συµβατική πολλαπλή µε τη φλάντζα του ποµπού. Για την ευθυγράµ, χρησιµοποιήστε τα τέσσερα µπουλόνια της πολλαπλής. 2. Σφίξτε µε το χέρι τα µπουλόνια και στη συνέχεια σφίξτε τα σταδιακά και σταυρωτά στην τελική ροπή στρέψης. Βλ. «Τιµές ροπής στρέψης για την εγκατάσταση των µπουλονιών» στη σελίδα S-5 για τις τιµές ροπής στρέψης. Όταν συσφιχτούν πλήρως, τα µπουλόνια πρέπει να εκτείνονται µέσα από το επάνω µέρος της οπής µπουλονιού συγκροτήµατος µονάδας αισθητήρα, αλλά δεν πρέπει να έρχονται σε επαφή µε το περίβληµα της µονάδας αισθητήρα. 3. Εάν ισχύει, τοποθετήστε προσαρµογείς φλάντζας στο άκρο διεργασίας της πολλαπλής, χρησιµοποιώντας τα φλαντζωτά µπουλόνια 1,75 in. που παρέχονται µαζί µε τον ποµπό. Λειτουργία της πολλαπλής Φαίνονται οι διαµορφώσεις τριών και πέντε βαλβίδων: Η ακατάλληλη εγκατάσταση ή λειτουργία των πολλαπλών µπορεί να έχει ως αποτέλεσµα διαρροές κατά τη διεργασία, οι οποίες µπορεί να προκαλέσουν σωµατικές βλάβες ή το θάνατο. Εκτελείτε πάντα µηδενική προσαρµογή στο συγκρότηµα ποµπού/πολλαπλής µετά την εγκατάσταση για να εξαλειφθεί τυχόν µετατόπιση λόγω της τοποθέτησης. Σε κανονική λειτουργία, οι δύο βαλβίδες απόφραξης µεταξύ των θυρών διεργασίας και οργάνου θα είναι ανοικτές και η βαλβίδα ισοστάθς θα είναι κλειστή. Ισοστάθ 1. Για να µηδενίσετε τον ποµπό 1151, κλείστε πρώτα τη βαλβίδα απόφραξης στην πλευρά χαµηλής πίεσης (κατάντη) του ποµπού. Ισοστάθ

Σφίξτε µε το χέρι τα µπουλόνια και στη συνέχεια σφίξτε τα σταδιακά και σταυρωτά στην τελική ροπή στρέψης. Βλ.

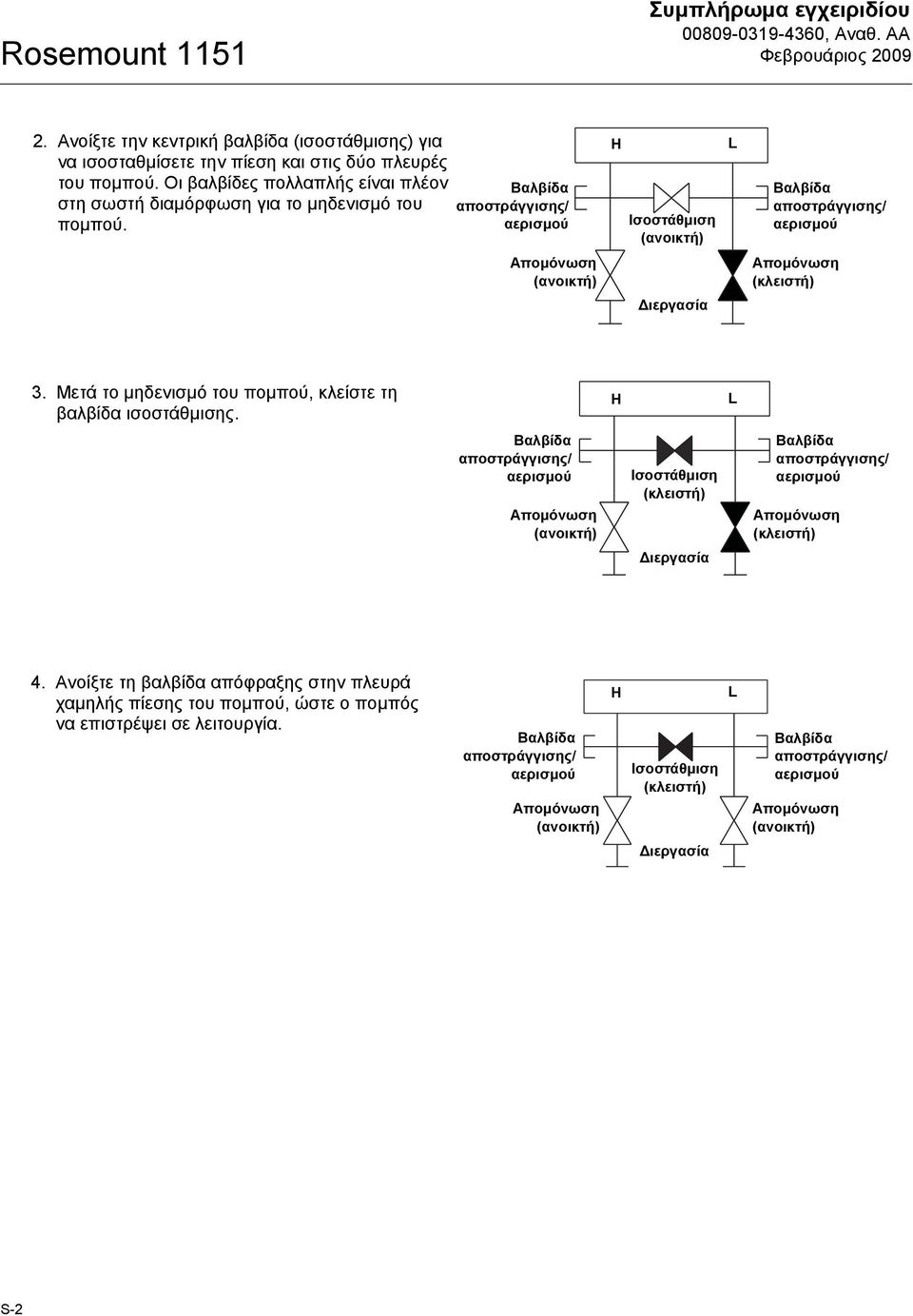

2 Rosemount 1151 Συµπλήρωµα εγχειριδίου 2. Ανοίξτε την κεντρική βαλβίδα (ισοστάθς) για να ισοσταθµίσετε την πίεση και στις δύο πλευρές του ποµπού. Οι βαλβίδες πολλαπλής είναι πλέον στη σωστή διαµόρφωση για το µηδενισµό του ποµπού. Ισοστάθ 3. Μετά το µηδενισµό του ποµπού, κλείστε τη βαλβίδα ισοστάθς. Ισοστάθ 4. Ανοίξτε τη βαλβίδα απόφραξης στην πλευρά χαµηλής πίεσης του ποµπού, ώστε ο ποµπός να επιστρέψει σε λειτουργία. Ισοστάθ S-2

Οι βαλβίδες πολλαπλής είναι πλέον στη σωστή διαµόρφωση για το µηδενισµό του ποµπού. Ισοστάθ 3.

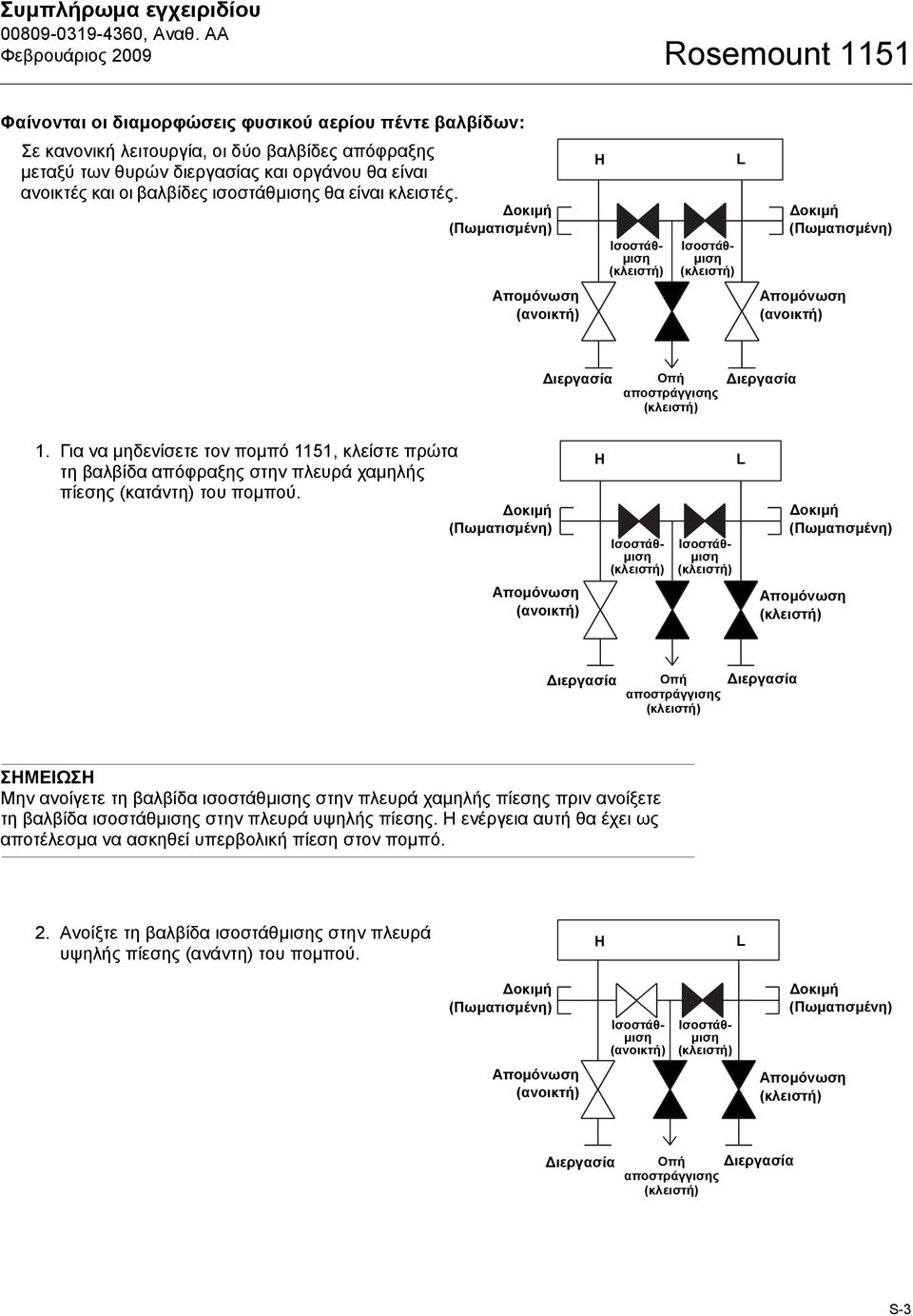

3 Συµπλήρωµα εγχειριδίου Rosemount 1151 Φαίνονται οι διαµορφώσεις φυσικού αερίου πέντε βαλβίδων: Σε κανονική λειτουργία, οι δύο βαλβίδες απόφραξης µεταξύ των θυρών διεργασίας και οργάνου θα είναι ανοικτές και οι βαλβίδες ισοστάθς θα είναι κλειστές. 1. Για να µηδενίσετε τον ποµπό 1151, κλείστε πρώτα τη βαλβίδα απόφραξης στην πλευρά χαµηλής πίεσης (κατάντη) του ποµπού. ΣΗΜΕΙΩΣΗ Μην ανοίγετε τη βαλβίδα ισοστάθς στην πλευρά χαµηλής πίεσης πριν ανοίξετε τη βαλβίδα ισοστάθς στην πλευρά υψηλής πίεσης. Η ενέργεια αυτή θα έχει ως αποτέλεσµα να ασκηθεί υπερβολική πίεση στον ποµπό. 2. Ανοίξτε τη βαλβίδα ισοστάθς στην πλευρά υψηλής πίεσης (ανάντη) του ποµπού. S-3

Για να µηδενίσετε τον ποµπό 1151, κλείστε πρώτα τη βαλβίδα απόφραξης στην πλευρά χαµηλής πίεσης (κατάντη) του ποµπού.

4 Rosemount 1151 Συµπλήρωµα εγχειριδίου 3. Ανοίξτε τη βαλβίδα ισοστάθς στην πλευρά χαµηλής πίεσης (κατάντη) του ποµπού. Η πολλαπλή έχει πλέον τη σωστή διαµόρφωση για το µηδενισµό του ποµπού. 4. Αφού µηδενίσετε τον ποµπό, κλείστε τη βαλβίδα ισοστάθς στην πλευρά χαµηλής πίεσης (κατάντη) του ποµπού. 5. Κλείστε τη βαλβίδα ισοστάθς στην πλευρά υψηλής πίεσης (ανάντη). 6. Τέλος, για να επιστρέψει σε λειτουργία ο ποµπός, ανοίξτε τη βαλβίδα αποµόνωσης στην πλευρά χαµηλής πίεσης. S-4

Αφού µηδενίσετε τον ποµπό, κλείστε τη βαλβίδα ισοστάθς στην πλευρά χαµηλής πίεσης (κατάντη) του ποµπού. 5.

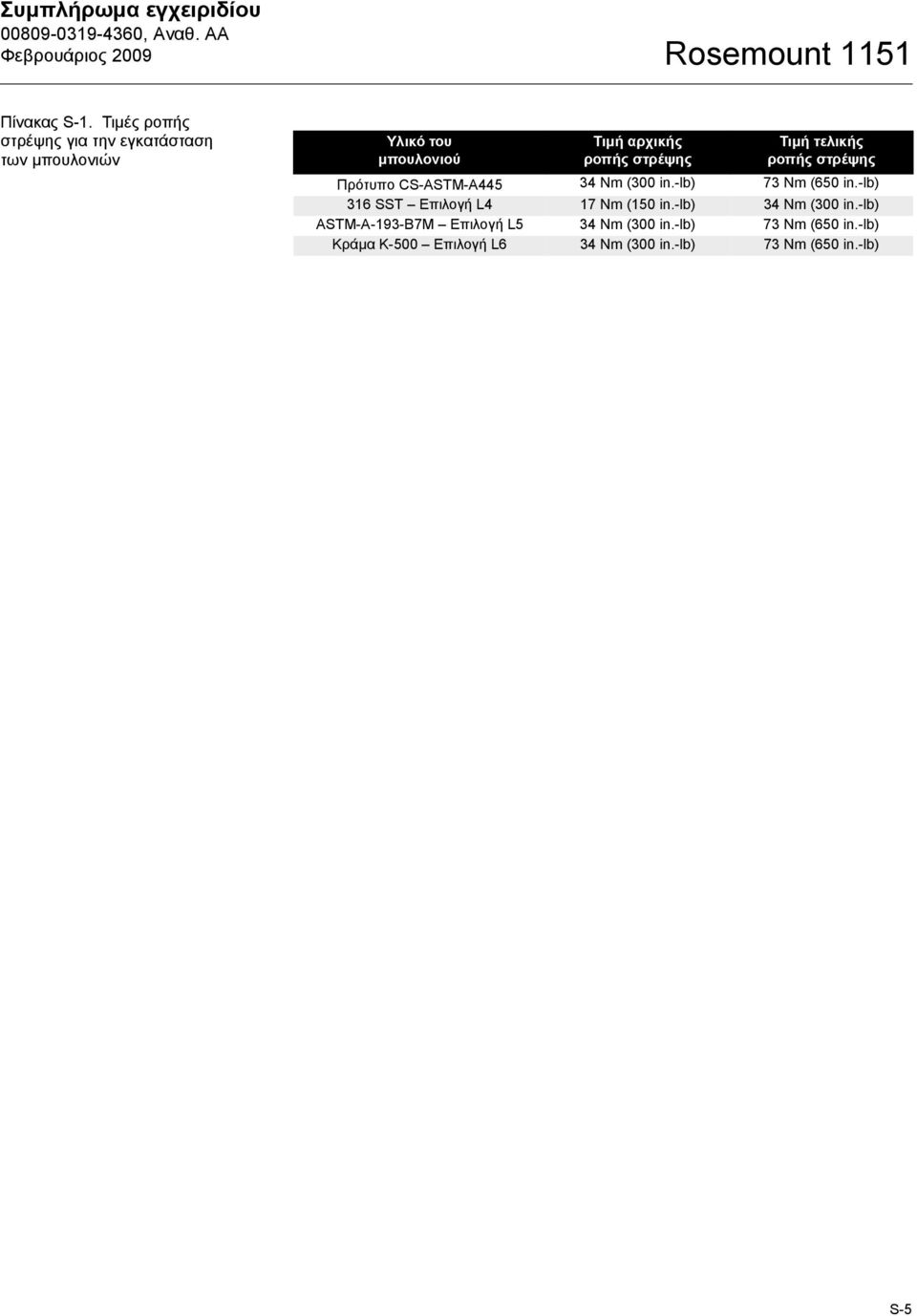

5 Συµπλήρωµα εγχειριδίου Rosemount 1151 Πίνακας S-1. Τιµές ροπής στρέψης για την εγκατάσταση των µπουλονιών Υλικό του µπουλονιού Τιµή αρχικής ροπής στρέψης Τιµή τελικής ροπής στρέψης Πρότυπο CS-ASTM-A Nm (300 in.-lb) 73 Nm (650 in.-lb) 316 SST Επιλογή 4 17 Nm (150 in.-lb) 34 Nm (300 in.-lb) ASTM-A-193-B7M Επιλογή 5 34 Nm (300 in.-lb) 73 Nm (650 in.-lb) Κράµα K-500 Επιλογή 6 34 Nm (300 in.-lb) 73 Nm (650 in.-lb) S-5

Τιµή τελικής ροπής στρέψης Πρότυπο CS-ASTM-A445 34 Nm (300 in.-lb) 73 Nm (650 in.

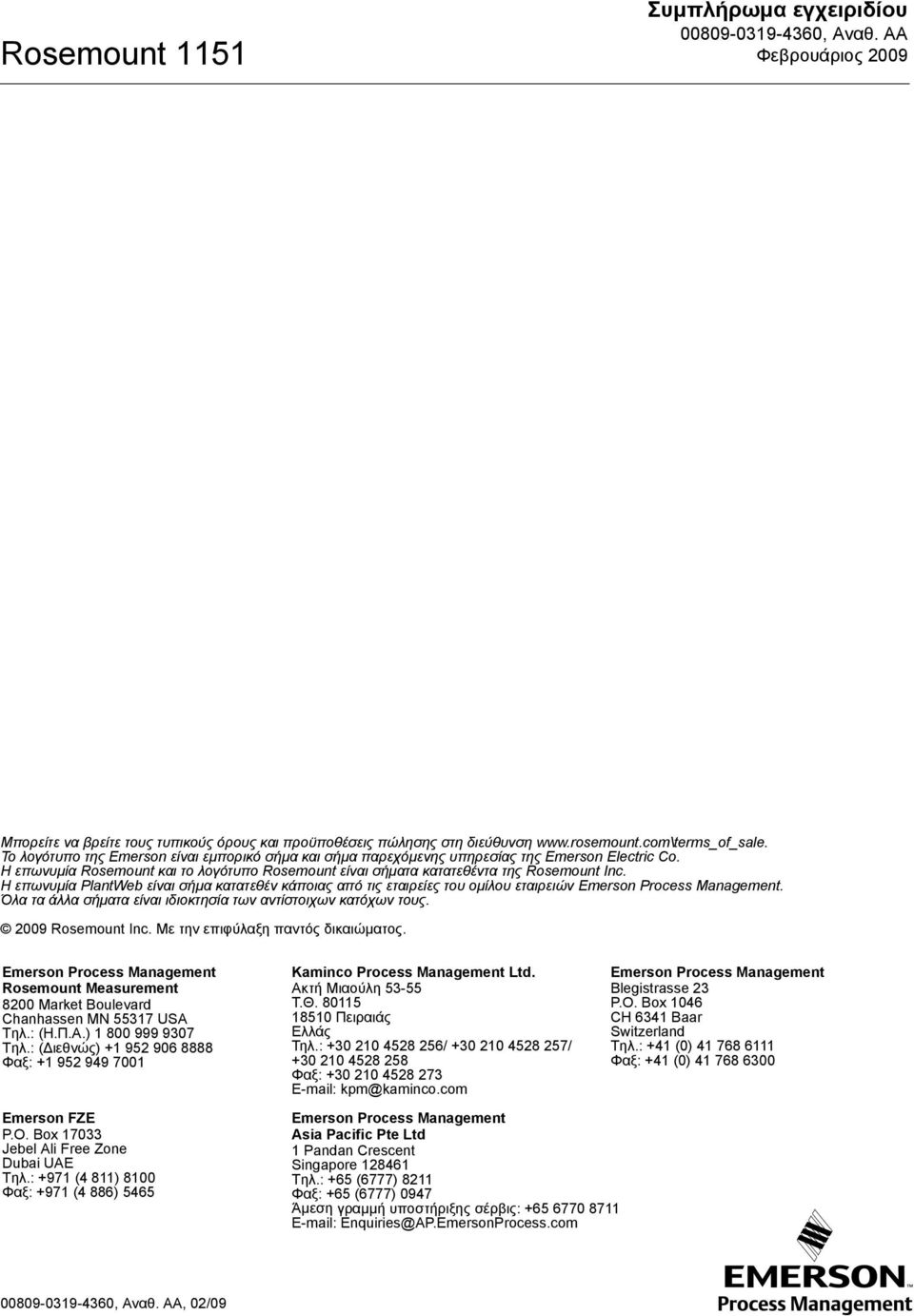

6 Rosemount 1151 Συµπλήρωµα εγχειριδίου Μπορείτε να βρείτε τους τυπικούς όρους και προϋποθέσεις πώλησης στη διεύθυνση Το λογότυπο της Emerson είναι εµπορικό σήµα και σήµα παρεχόµενης υπηρεσίας της Emerson Electric Co. Η επωνυµία Rosemount και το λογότυπο Rosemount είναι σήµατα κατατεθέντα της Rosemount Inc. Η επωνυµία PlantWeb είναι σήµα κατατεθέν κάποιας από τις εταιρείες του οµίλου εταιρειών Emerson Process Management. Όλα τα άλλα σήµατα είναι ιδιοκτησία των αντίστοιχων κατόχων τους Rosemount Inc. Με την επιφύλαξη παντός δικαιώµατος. Emerson Process Management Rosemount Measurement 8200 Market Boulevard Chanhassen MN USA Tηλ.: (Η.Π.Α.) Tηλ.: ( ιεθνώς) Φαξ: Kaminco Process Management td. Aκτή Μιαούλη T.Θ Πειραιάς Ελλάς Τηλ.: / / Φαξ: kpm@kaminco.com Emerson Process Management Blegistrasse 23 P.O. Box 1046 C 6341 Baar Switzerland Tηλ.: +41 (0) Φαξ: +41 (0) Emerson FZE P.O. Box Jebel Ali Free Zone Dubai UAE Tηλ.: +971 (4 811) 8100 Φαξ: +971 (4 886) 5465 Emerson Process Management Asia Pacific Pte td 1 Pandan Crescent Singapore Tηλ.: +65 (6777) 8211 Φαξ: +65 (6777) 0947 Άµεση γραµµή υποστήριξης σέρβις: Enquiries@AP.EmersonProcess.com, 02/09

Η επωνυµία PlantWeb είναι σήµα κατατεθέν κάποιας από τις εταιρείες του οµίλου εταιρειών Emerson Process Management. Όλα τα άλλα σήµατα είναι ιδιοκτησία των αντίστοιχων κατόχων τους.
