Βαλβίδες ET και EAT easy-e Fisher CL125 έως CL600

Transcript

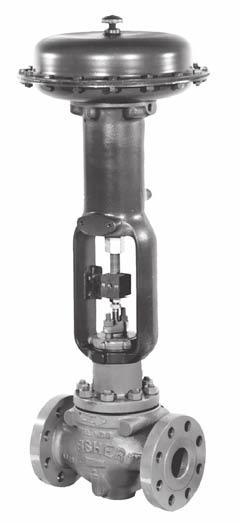

1 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Βαλβίδες ET και EAT easy-e Fisher CL25 έως CL00 Περιεχόμενα Εισαγωγή Πεδίο εφαρμογής του εγχειριδίου Περιγραφή Προδιαγραφές Εγκατάσταση Συντήρηση Λίπανση παρεμβυσμάτων Συντήρηση παρεμβυσμάτων Αντικατάσταση παρεμβύσματος Συντήρηση εσωτερικών μερών (Trim) Αποσυναρμολόγηση Λείανση μεταλλικών εδρών Συντήρηση πώματος βαλβίδας Συναρμολόγηση Κολάρο Στεγανοποίησης Τύπου Φυσητήρα ENVIRO-SEAL Αντικατάσταση απλού κολάρου ή κολάρου με προέκταση με Κολάρο Στεγανοποίησης Τύπου Φυσητήρα ENVIRO-SEAL (συγκρότημα στελέχους/φυσητήρα) Αντικατάσταση κολάρου απλού ή με προέκταση κολάρο στεγανοποίησης τύπου φυσητήρα ENVIRO-SEAL (συγκρότημα στελέχους/φυσητήρα) Καθαρισμός του κολάρου στεγανοποίησης τύπου φυσητήρα ENVIRO-SEAL Παραγγελία εξαρτημάτων Κιτ εξαρτημάτων Κατάλογος εξαρτημάτων Σχήμα. Βαλβίδα ελέγχου ET της Fisher με ενεργοποιητή 7 W9- Εισαγωγή Πεδίο εφαρμογής του εγχειριδίου Το παρόν εγχειρίδιο οδηγιών περιλαμβάνει πληροφορίες για την εγκατάσταση, τη συντήρηση και τα εξαρτήματα των βαλβίδων ET της Fisher, NPS έως 8 ίντσες, και των βαλβίδων EAT, NPS έως ίντσες, με διαβάθμιση έως CL00. Ανατρέξτε σε ξεχωριστά εγχειρίδια για οδηγίες που καλύπτουν τον ενεργοποιητή και τα παρελκόμενα. Μην εγκαθιστάτε, λειτουργείτε, ούτε να συντηρείτε βαλβίδες ET αν δεν είστε πλήρως εκπαιδευμένοι και πιστοποιημένοι στην εγκατάσταση, λειτουργία και συντήρηση των βαλβίδων, του ενεργοποιητή και των παρελκομένων. Για να αποφευχθεί η πρόκληση τραυματισμού ή υλικών ζημιών, είναι σημαντικό να διαβάσετε, να κατανοήσετε και να ακολουθήσετε προσεκτικά όλες τις οδηγίες του παρόντος εγχειριδίου, συμπεριλαμβανομένων όλων των συστάσεων ασφαλείας και των προειδοποιήσεων. Αν έχετε τυχόν απορίες σχετικά με αυτές τις οδηγίες, επικοινωνήστε με το γραφείο πωλήσεων της Emerson Process Management πριν προχωρήσετε στη χρήση.

2 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Πίνακας. Προδιαγραφές Τύποι Συνδέσεως Ακρου Βαλβίδες από χυτοσίδηρο Φλαντζωτές: Φλάντζες Κλάσεως 25 επίπεδης πρόσοψης, ή Κλάσεως 250 υπερυψωμένης επιφάνειας τσιμούχας κατά ASME B. Βαλβίδες από χάλυβα και ανοξείδωτο χάλυβα Φλαντζωτές: Φλάντζες Κλάσεως 50, 00, και 00 υπερυψωμένης επιφάνειας τσιμούχας ή Φλάντζες συναρμογής τύπου δακτυλίου κατά ASME B.5 Βιδωτές ή συγκολλητές σε σωλήνα διαφορετικής διαμέτρου: Ολα τα πάχη σωλήνων κατά ASME B. που είναι σύμφωνα με Κλάση 00 κατά ASME B. Συγκόλληση τύπου «άκρη με άκρη»: Σύμφωνα με το πρότυπο ASME B.25 Μέγιστη πίεση εισόδου () Βαλβίδες από χυτοσίδηρο Φλαντζωτές: Σύμφωνα με τις διαβαθμίσεις πίεσης-θερμοκρασίας Κλάσεως 25Β ή 250Β κατά ASME B. Βαλβίδες από χάλυβα και ανοξείδωτο χάλυβα Φλαντζωτές: Σύμφωνα με τις διαβαθμίσεις πίεσης-θερμοκρασίας Κλάσεως 50, 00 και 00 (2) κατά ASME B. Βιδωτές ή συγκολλητές: Σύμφωνα με τις διαβαθμίσεις πίεσης-θερμοκρασίας κλάσεως 00 κατά ASME B. Χαρακτηριστική (καμπύλη) ροής Γραμμική (όλοι οι κλωβοί), γρήγορου ανοίγματος (όλοι οι κλωβοί εκτός των Whisper Trim, WhisperFlo και Cavitrol ) ή ίσου ποσοστού (όλοι οι κλωβοί εκτός των Whisper Trim, WhisperFlo και Cavitrol) Κατευθύνσεις ροής Κλωβός γρήγορου ανοίγματος ή ίσου ποσοστού ή γραμμικός κλωβός: Συνήθως κάτω Κλωβοί Whisper Trim και WhisperFlo: Πάντοτε προς τα πάνω Κλωβός Cavitrol: Πάντοτε προς τα κάτω Βάρη κατά προσέγγιση ΜΕΓΕΘΟΣ ΒΑΛΒΙΔΑΣ, NPS και -/ -/2 2 2-/2 8 kg ΒΑΡΟΣ Λίβρες Ταξινομήσεις διακοπής παροχής Βλ. πίνακα 2. Δεν πρέπει να γίνεται υπέρβαση των ορίων πίεσης/θερμοκρασίας που αναφέρονται στο παρόν εγχειρίδιο και οποιωνδήποτε ισχυόντων περιορισμών που προβλέπονται από πρότυπα ή κώδικες. 2. Για συγκεκριμένα υλικά σύσφιξης του κολάρου, ενδέχεται να απαιτείται η υποβάθμιση της διαβάθμισης του συγκροτήματος easy-e κλάσεως 00. Επικοινωνήστε με το γραφείο πωλήσεων της Emerson Process Management στην περιοχή σας. Πίνακας 2. Διαθέσιμες ταξινομήσεις διακοπής παροχής κατά ANSI/FCI 70-2 και IEC 05- Βαλβίδα Έδραση Κατηγορία διακοπής παροχής Όλες εκτός από αυτές με κλωβούς Cavitrol III PTFE (στάνταρ) V - δοκιμή αέρα V - δοκιμή νερού (προαιρετικά) Μέταλλο IV V (προαιρετικά) (2) ET με κλωβό ενός σταδίου Cavitrol III Μέταλλο IV (στάνταρ) V (προαιρετικά) ET με κλωβούς δύο σταδίων Cavitrol III Μέταλλο V ET με δακτύλιους προστασίας από την εξώθηση PEEK Μέταλλο V έως C (00 F) ET με θύρα,75 έως 7 ίντσες Μαλακή ή μέταλλο VI ET και EAT με TSO [εσωτερικά μέρη (Trim) με στεγανή διακοπή παροχής]: Αντικαταστήσιμη, προστατευμένη μαλακή έδρα. Αυτή είναι μια ειδική κατηγορία διαρροής μη ANSI/FCI. 2. Η διακοπή παροχής κατηγορίας V απαιτεί ελατηριωτό δακτύλιο παρεμβύσματος, πώμα ακτινοποιημένης έδρας (radiused-seat) και δακτύλιο έδρας ευρείας λοξότμησης (δεν είναι διαθέσιμη με θύρα 8 ιντσών, κλωβό γρήγορου ανοίγματος). Δεν είναι διαθέσιμη με εσωτερικά μέρη (Trim), 29 και 85 Περιγραφή Αυτές οι βαλβίδες μίας θύρας διαθέτουν οδηγό κλωβού, εσωτερικά μέρη (Trim) ταχείας αλλαγής και πώμα βαλβίδας που κλείνει με ισοζυγισμένη ώθηση προς τα κάτω. Οι διαμορφώσεις βαλβίδας είναι οι εξής: ET - Σφαιρική βαλβίδα (σχήμα ) με έδραση «μέταλλο προς PTFE» (στάνταρ για όλες εκτός από αυτές με κλωβούς Cavitrol III) για αυστηρές απαιτήσεις διακοπής παροχής ή έδραση «μέταλλο προς μέταλλο» (στάνταρ για τις βαλβίδες με κλωβούς Cavitrol III, προαιρετικά για όλες τις άλλες) για υψηλότερες θερμοκρασίες. TSO () 2

3 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 EAT Γωνιώδης έκδοση της ET, η οποία χρησιμοποιείται για τη διευκόλυνση της τοποθέτησης σωληνώσεων ή σε εφαρμογές όπου απαιτείται βαλβίδα που διενεργεί αυτοστράγγιση. Προδιαγραφές Οι τυπικές προδιαγραφές για τις βαλβίδες αυτές φαίνονται στον πίνακα. Εγκατάσταση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Φοράτε πάντα προστατευτικά γάντια, ρούχα και γυαλιά, όταν εκτελείτε οποιεσδήποτε εργασίες εγκατάστασης ώστε να αποφύγετε σωματικές βλάβες. Μπορεί να προκληθούν σωματικές βλάβες ή ζημιά στον εξοπλισμό από την ξαφνική απελευθέρωση της πίεσης, αν το συγκρότημα βαλβίδας εγκατασταθεί εκεί όπου οι συνθήκες λειτουργίας ενδέχεται να υπερβαίνουν τα όρια που παρατίθενται στον πίνακα ή στην αντίστοιχη πινακίδα. Προς αποφυγή αυτού του τραυματισμού ή της πρόκλησης ζημιάς, πρέπει να παρέχεται βαλβίδα ανακούφισης για προστασία από την υπερπίεση, σύμφωνα με όσα προβλέπονται από τους εθνικούς ή τους αποδεκτούς κώδικες του κλάδου και τις ορθές μηχανολογικές πρακτικές. Απευθυνθείτε στον υπεύθυνο μηχανικό ασφαλείας ή διεργασίας για τυχόν πρόσθετα μέτρα που πρέπει να λαμβάνονται για την προστασία από τα μέσα διεργασίας. Αν πρόκειται να γίνει εγκατάσταση του προϊόντος σε υπάρχουσα εφαρμογή, ανατρέξτε επίσης στην ΠΡΟΕΙΔΟΠΟΙΗΣΗ στην αρχή της ενότητας «Συντήρηση» του παρόντος εγχειρίδιο οδηγιών. ΠΡΟΣΟΧΗ Κατά την παραγγελία, η διαμόρφωση και τα υλικά κατασκευής της βαλβίδας επιλέχτηκαν ώστε να ανταποκρίνονται στις συγκεκριμένες συνθήκες πίεσης, θερμοκρασίας, πτώσης πίεσης και ελεγχόμενου υγρού. Η ευθύνη για την ασφάλεια των υλικών διεργασίας και τη συμβατότητα των υλικών της βαλβίδας με τα μέσα διεργασίας βαρύνει αποκλειστικά τον αγοραστή και τον τελικό χρήστη. Επειδή ορισμένοι συνδυασμοί υλικών κορμού βαλβίδας / εσωτερικών μερών (trim) υπόκεινται σε περιορισμούς όσον αφορά στο εύρος θερμοκρασίας και το εύρος πτώσης της πίεσης, μην εφαρμόζετε οποιεσδήποτε άλλες ρυθμίσεις στη βαλβίδα αν δεν επικοινωνήσετε πρώτα με το γραφείο πωλήσεων της Emerson Process Management. Πριν τοποθετήσετε τη βαλβίδα, επιθεωρήστε τη βαλβίδα και τις σωληνώσεις για τυχόν ζημιά ή ξένα σώματα που μπορεί να προκαλέσουν ζημιά στο προϊόν.. Πριν τοποθετήσετε τη βαλβίδα, επιθεωρήστε τη βαλβίδα και το σχετικό εξοπλισμό για τυχόν ζημιά ή ξένα σώματα. 2. Βεβαιωθείτε ότι το εσωτερικό του κορμού της βαλβίδας είναι καθαρό, ότι οι σωληνώσεις είναι απαλλαγμένη από ξένα σώματα και ότι ο προσανατολισμός της βαλβίδας είναι τέτοιος ώστε η ροή της σωλήνωσης να έχει την ίδια φορά με το βέλος που βρίσκεται στο πλάι της βαλβίδας.. Το συγκρότημα βαλβίδας ελέγχου μπορεί να τοποθετείται με οποιοδήποτε προσανατολισμό, εκτός αν υπάρχουν περιορισμοί λόγω σεισμικών κριτηρίων. Ωστόσο, η συνήθης μέθοδος είναι με τον ενεργοποιητή κάθετα πάνω από τη βαλβίδα. Άλλες θέσεις μπορεί να προκαλέσουν ανομοιόμορφη φθορά στο πώμα και τον κλωβό της βαλβίδας, καθώς και λανθασμένη λειτουργία. Σε ορισμένες βαλβίδες, ο ενεργοποιητής πρέπει επίσης να υποστηρίζεται όταν δεν είναι τοποθετημένος κάθετα. Για περισσότερες πληροφορίες, συμβουλευτείτε το γραφείο πωλήσεων της Emerson Process Management.. Χρησιμοποιήστε αποδεκτές πρακτικές σωληνώσεων και συγκόλλησης κατά την εγκατάσταση της βαλβίδας στη σωλήνωση. Για βαλβίδες με φλάντζα, χρησιμοποιήστε κατάλληλη φλάντζα στεγανοποίησης μεταξύ της φλάντζας της βαλβίδας και της φλάντζας της σωλήνωσης. ΠΡΟΣΟΧΗ Ανάλογα με τα υλικά κορμού βαλβίδας που χρησιμοποιούνται, ενδέχεται να χρειαστεί επεξεργασία με θέρμανση μετά τη συγκόλληση. Αν χρειαστεί κάτι τέτοιο, ενδέχεται να προκληθεί ζημιά στα εσωτερικά ελαστομερή, πλαστικά

4 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR και μεταλλικά εξαρτήματα. Τα τεμάχια που εφαρμόζουν με διαστολή-συστολή και οι συνδέσεις με σπειρώματα ενδέχεται επίσης να χαλαρώσουν. Γενικά, αν χρειάζεται επεξεργασία με θέρμανση μετά τη συγκόλληση, πρέπει να αφαιρέσετε όλα τα εσωτερικά μέρη (trim). Επικοινωνήστε με το γραφείο πωλήσεων της Emerson Process Management για πρόσθετες πληροφορίες. 5. Στα κολάρα με ροή επιστροφής, αφαιρέστε τις τάπες του σωλήνα (στοιχεία και, σχήμα ) για να συνδέσετε τη σωλήνωση επιστροφής. Αν απαιτείται συνεχής λειτουργία κατά τη διάρκεια της επιθεώρησης ή της συντήρησης, εγκαταστήστε παράκαμψη τριών βαλβίδων γύρω από το συγκρότημα βαλβίδας ελέγχου.. Αν ο ενεργοποιητής και η βαλβίδα αποστέλλονται ξεχωριστά, ανατρέξτε στη διαδικασία στερέωσης ενεργοποιητή που αναφέρεται στο αντίστοιχο εγχειρίδιο οδηγιών ενεργοποιητή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η διαρροή από το παρέμβυσμα μπορεί να προκαλέσει σωματικές βλάβες. Το παρέμβυσμα της βαλβίδας συσφίχτηκε πριν από την αποστολή. Ωστόσο, ενδέχεται να απαιτείται κάποια εκ νέου προσαρμογή του παρεμβύσματος ώστε να πληρούνται οι συγκεκριμένες συνθήκες λειτουργίας. Απευθυνθείτε στον υπεύθυνο μηχανικό ασφαλείας ή διεργασίας για τυχόν πρόσθετα μέτρα που πρέπει να λαμβάνονται για την προστασία από τα μέσα διεργασίας. Για τις βαλβίδες με παρέμβυσμα (σαλαμάστρα) κινητού φορτίου ENVIRO-SEAL ή παρέμβυσμα (σαλαμάστρα) κινητού φορτίου HIGH-SEAL δεν απαιτείται αυτή η αρχική επαναρύθμιση. Ανατρέξτε στα εγχειρίδια οδηγιών της Fisher με τίτλο «Σύστημα παρεμβυσμάτων ENVIRO-SEAL για βαλβίδες ολισθαίνοντος στελέχους» ή «Σύστημα παρεμβυσμάτων κινητού φορτίου HIGH-SEAL», για οδηγίες σχετικά με τα παρεμβύσματα. Αν θέλετε να μετατρέψετε την τρέχουσα διάταξη παρεμβύσματος (σαλαμάστρας) σε παρέμβυσμα ENVIRO-SEAL, ανατρέξτε στα κιτ μετατροπής που αναφέρονται στην παράγραφο «Κιτ εξαρτημάτων». Συντήρηση Τα εξαρτήματα της βαλβίδας υπόκεινται στη συνήθη φθορά και πρέπει να επιθεωρούνται και να αντικαθίστανται όπως απαιτείται. Η συχνότητα επιθεώρησης και συντήρησης εξαρτάται από την αντιξοότητα των συνθηκών λειτουργίας. Η ενότητα αυτή περιλαμβάνει οδηγίες για τη λίπανση και συντήρηση των παρεμβυσμάτων (σαλαμαστρών), καθώς και για τη συντήρηση των εσωτερικών μερών (trim) και την αντικατάσταση του κολάρου με παρέμβυσμα τύπου φυσητήρα ENVIRO-SEAL. Όλες οι εργασίες συντήρησης πρέπει να εκτελούνται με τη βαλβίδα στη σωλήνωση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σωματικές βλάβες ή υλικές ζημιές από ξαφνική απελευθέρωση της πίεσης διεργασίας ή έκρηξη των εξαρτημάτων. Πριν εκτελέσετε οποιεσδήποτε εργασίες συντήρησης: Μη βγάζετε τον ενεργοποιητή από τη βαλβίδα, ενώ η βαλβίδα εξακολουθεί να είναι υπό πίεση. Φοράτε πάντα προστατευτικά γάντια, ρούχα και γυαλιά, όταν εκτελείτε οποιεσδήποτε εργασίες συντήρησης ώστε να αποφύγετε σωματικές βλάβες. Αποσυνδέστε τυχόν γραμμές παροχής πίεσης αέρα, ηλεκτρικού ρεύματος ή σήματος ελέγχου στον ενεργοποιητή. Βεβαιωθείτε ότι ο ενεργοποιητής δεν μπορεί να ανοίξει ή να κλείσει ξαφνικά τη βαλβίδα. Χρησιμοποιήστε βαλβίδες παράκαμψης ή διακόψτε εντελώς την διεργασία για να απομονώσετε τη βαλβίδα από την πίεση διεργασίας. Ανακουφίστε την πίεση διεργασίας και στις δύο πλευρές της βαλβίδας. Αποστραγγίστε τα μέσα διεργασίας και από τις δύο πλευρές της βαλβίδας. Ελευθερώστε την πίεση φόρτισης του πνευματικού ενεργοποιητή και ανακουφίστε τυχόν προσυμπίεση του ελατηρίου του ενεργοποιητή. Χρησιμοποιήστε τις διαδικασίες ασφάλισης, για να βεβαιωθείτε ότι εφαρμόζονται τα παραπάνω μέτρα ενόσω εργάζεστε στον εξοπλισμό. Το περίβλημα στυπιοθλίπτη βαλβίδας ενδέχεται να περιέχει υγρά διεργασίας υπό πίεση, ακόμη και όταν η βαλβίδα έχει αφαιρεθεί από τη σωλήνωση. Τα υγρά διεργασίας μπορεί να ψεκαστούν υπό πίεση όταν βγάζετε το υλικό στερέωσης παρεμβύσματος ή τους δακτύλιους παρεμβύσματος (σαλαμάστρας), ή όταν ξεσφίγγετε την τάπα του στυπιοθαλάμου. Απευθυνθείτε στον υπεύθυνο μηχανικό ασφαλείας ή διεργασίας για τυχόν πρόσθετα μέτρα που πρέπει να λαμβάνονται για την προστασία από τα μέσα διεργασίας.

5 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 ΠΡΟΣΟΧΗ Ακολουθήστε με προσοχή τις οδηγίες ώστε να μην προκληθεί ζημιά στις επιφάνειες του προϊόντος, πράγμα που μπορεί να προκαλέσει ζημιά στο προϊόν. Σημείωση Κάθε φορά που μιά τσιμούχα στεγανοποίησης μετακινείται λόγω αφαίρεσης ή μετατόπισης των εξαρτημάτων με τσιμούχα, τοποθετήστε νέα τσιμούχα κατά την επανασυναρμολόγηση. Αυτό διασφαλίζει ότι η τσιμούχα παρέχει καλή στεγανοποίηση, καθώς η χρησιμοποιημένη τσιμούχα ενδέχεται να μην παρέχει καλή εφαρμογή και στεγανοποίηση. Λίπανση παρεμβυσμάτων Σημείωση Το παρέμβυσμα ENVIRO-SEAL και HIGH-SEAL δεν απαιτεί λίπανση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να αποφύγετε σωματικές βλάβες ή υλικές ζημίες που μπορεί να προκύψουν από πυρκαγιά ή έκρηξη, μη λιπαίνετε τα παρεμβύσματα που χρησιμοποιούνται σε εφαρμογές οξυγόνου ή σε διεργασίες με θερμοκρασίες άνω των 20 C (500 F). Αν παρέχεται λιπαντήρας ή λιπαντήρας/βαλβίδα απομόνωσης (σχήμα 2) για παρεμβύσματα από PTFE/σύνθετη ένωση ή άλλα παρεμβύσματα που απαιτούν λίπανση, η εγκατάστασή του θα γίνει στη θέση της τάπας σωλήνα (στοιχείο, σχήμα ). Χρησιμοποιείτε καλής ποιότητας λιπαντικό με βάση τη σιλικόνη. Μη λιπαίνετε τα παρεμβύσματα που χρησιμοποιούνται σε εφαρμογές οξυγόνου ή σε διεργασίες με θερμοκρασίες άνω των 20 C (500 F). Για να χρησιμοποιήσετε το λιπαντήρα, απλά γυρίστε το μπουλόνι με σπειρώματα προς τα δεξιά ώστε το λιπαντικό να εξωθηθεί στο στυπιοθαλάμο. Ο λιπαντήρας/βαλβίδα απομόνωσης λειτουργεί με τον ίδιο τρόπο, εκτός από το ότι πρέπει πρώτα να ανοίξετε τη βαλβίδα απομόνωσης, πριν στρέψετε το μπουλόνι με σπειρώματα, και στη συνέχεια να την κλείσετε αφού ολοκληρωθεί η λίπανση. Συντήρηση παρεμβυσμάτων Σημείωση Για βαλβίδες με παρέμβυσμα ENVIRO-SEAL, ανατρέξτε στο εγχειρίδιο οδηγιών της Fisher με τίτλο «Σύστημα παρεμβυσμάτων ENVIRO-SEAL για βαλβίδες ολισθαίνοντος στελέχους», D02X02, για οδηγίες σχετικά με τα παρεμβύσματα. Για βαλβίδες με παρέμβυσμα HIGH-SEAL, ανατρέξτε στο εγχειρίδιο οδηγιών της Fisher με τίτλο «Σύστημα παρεμβυσμάτων HIGH-SEAL κινητού φορτίου», D05X02, για οδηγίες σχετικά με τα παρεμβύσματα. Οι αριθμοί στοιχείου παραπέμπουν στο σχήμα για παρέμβυσμα (σαλαμάστρα) με δακτύλιο V από PTFE και στο σχήμα για παρέμβυσμα από PTFE/σύνθετη ένωση, εκτός αν υποδεικνύεται διαφορετικά. Στο ελατηριωτό παρέμβυσμα με μονό δακτύλιο V από PTFE, το ελατήριο (στοιχείο 8) διατηρεί τη δύναμη στεγανοποίησης στο παρέμβυσμα. Αν παρατηρηθεί διαρροή γύρω από τον ολισθητήρα παρεμβύσματος (στοιχείο ), ελέγξτε για να βεβαιωθείτε ότι η πατούρα του ολισθητήρα παρεμβύσματος ακουμπά στο κολάρο. Αν η πατούρα του ολισθητήρα παρεμβύσματος δεν ακουμπά στο κολάρο, σφίξτε τα παξιμάδια φλάντζας παρεμβύσματος (στοιχείο 5, σχήμα ) μέχρι η πατούρα να ακουμπήσει 5

6 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR στο κολάρο. Αν η διαρροή δεν μπορεί να σταματήσει με αυτόν τον τρόπο, εκτελέστε τη διαδικασία αντικατάστασης παρεμβύσματος. Σχήμα 2. Λιπαντήρας και λιπαντήρας/βαλβίδα απομόνωσης (προαιρετικά) ΛΙΠΑΝΤΗΡΑΣ 0A92-A AJ528-D A082-2 ΛΙΠΑΝΤΗΡΑΣ/ΒΑΛΒΙΔΑ ΑΠΟΜΟΝΩΣΗΣ Αν υπάρχει ανεπιθύμητη διαρροή από άλλο παρέμβυσμα εκτός του ελατηριωτού παρεμβύσματος, δοκιμάστε πρώτα να περιορίσετε τη διαρροή και να δημιουργήσετε στεγανοποίηση του στελέχους, σφίγγοντας τα παξιμάδια φλάντζας παρεμβύσματος. Αν το παρέμβυσμα είναι σχετικά καινούριο και εφαρμόζει σφιχτά στο στέλεχος και αν η διαρροή δεν σταματά αν σφίξετε τα παξιμάδια φλάντζας παρεμβύσματος, το στέλεχος ενδέχεται να είναι φθαρμένο ή να φέρει μικρές χαραγές έτσι ώστε να μην είναι δυνατή η στεγανοποίηση. Το φινίρισμα της επιφάνειας του καινούριου στελέχους βαλβίδας είναι ζωτικό για τη δημιουργία καλής στεγανοποίησης από τη σαλαμάστρα (παρέμβυσμα). Αν η διαρροή προέρχεται από την εξωτερική διάμετρο του παρεμβύσματος, είναι πιθανό η διαρροή να προκαλείται από γρατσουνιές ή μικρές χαραγές γύρω από το τοίχωμα του στυπιοθαλάμου. Αν πρόκειται να εκτελέσετε οποιαδήποτε από τις παρακάτω διαδικασίες, επιθεωρήστε το στέλεχος πώματος βαλβίδας και το τοίχωμα του στυπιοθαλάμου για μικρές χαραγές ή γρατσουνιές. Αντικατάσταση παρεμβύσματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ανατρέξτε στην ΠΡΟΕΙΔΟΠΟΙΗΣΗ που αναφέρεται στην αρχή της ενότητας «Συντήρηση» του παρόντος εγχειριδίου.. Απομονώστε τη βαλβίδα ελέγχου από την πίεση της σωλήνωσης, ελευθερώστε την πίεση και στις δύο πλευρές της βαλβίδας και αποστραγγίστε τα μέσα διεργασίας και στις δύο πλευρές της βαλβίδας. Αν χρησιμοποιείτε ηλεκτρικό ενεργοποιητή, κλείστε επίσης όλες τις σωληνώσεις πίεσης προς τον υδραυλικό ενεργοποιητή και ελευθερώστε όλη την πίεση από τον ενεργοποιητή. Χρησιμοποιήστε τις διαδικασίες ασφάλισης, για να βεβαιωθείτε ότι εφαρμόζονται τα παραπάνω μέτρα ενόσω εργάζεστε στον εξοπλισμό. 2. Αποσυνδέστε τις σωληνώσεις λειτουργίας από τον ενεργοποιητή και οποιαδήποτε σωλήνωση επιστροφής από το κολάρο. Αποσυνδέστε το συνδετήρα στελέχους και στη συνέχεια βγάλτε τον ενεργοποιητή από τη βαλβίδα, ξεβιδώνοντας το κόντρα παξιμάδι ζυγού (στοιχείο 5, σχήμα ) ή τα εξαγωνικά παξιμάδια (στοιχείο 2, σχήμα ).. Ξεσφίξτε τα παξιμάδια φλάντζας παρεμβύσματος (στοιχείο 5, σχήμα ) έτσι ώστε το παρέμβυσμα (σαλαμάστρα) να μην εφαρμόζει σφιχτά στο στέλεχος βαλβίδας. Βγάλτε οποιαδήποτε εξαρτήματα ένδειξης διαδρομής και τα κόντρα παξιμάδια στελέχους από τα σπειρώματα του στελέχους πώματος βαλβίδας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να αποφύγετε τις σωματικές βλάβες ή τις υλικές ζημίες που προκαλούνται από μη ελεγχόμενη κίνηση του κολάρου, ξεσφίξτε το κολάρο ακολουθώντας τις οδηγίες στο επόμενο στάδιο. Μη βγάζετε κολλημένο κολάρο, τραβώντας το με εξοπλισμό ο οποίος μπορεί να τεντωθεί ή να αποθηκεύσει ενέργεια με οποιοδήποτε άλλο τρόπο. Η απότομη απελευθέρωση της αποθηκευμένης ενέργειας μπορεί να προκαλέσει ανεξέλεγκτη κίνηση του κολάρου.

7 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Σχήμα. Διατάξεις παρεμβύσματος με δακτύλιο V από PTFE για απλά κολάρα ή κολάρα επέκτασης ΕΠΑΝΩ ΚΑΘΑΡΙΣΤΗΡΑΣ (ΣΤΟΙΧΕΙΟ 2) ΟΛΙΣΘΗΤΗΡΑΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΤΟΙΧΕΙΟ ) ΡΟΔΕΛΑ (ΣΤΟΙΧΕΙΟ 0) ΕΛΑΤΗΡΙΟ (ΣΤΟΙΧΕΙΟ 8) ΔΑΚΤΥΛΙΟΣ ΣΤΥΠΙΟΘΑΛΑΜΟΥ (ΣΤΟΙΧΕΙΟ ) ΓΙΑ ΤΑ ΜΕΤΑΛΛΙΚΑ ΕΞΑΡΤΗΜΑΤΑ ΣΤΥΠΙΟΘΑΛΑΜΟΥ SST ΘΗΛΥΚΟΣ ΠΡΟΣΑΡΜΟΓΕΑΣ ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΑΛΑΜΑΣΤΡΑΣ) ΑΡΣΕΝΙΚΟΣ ΠΡΟΣΑΡΜΟΓΕΑΣ ΚΑΤΩ ΚΑΘΑΡΙΣΤΗΡΑΣ ΣΗΜΕΙΩΣΗ: Ο ΑΡΣΕΝΙΚΟΣ ΠΡΟΣΑΡΜΟΓΕΑΣ, Ο ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ, Ο ΘΗΛΥΚΟΣ ΠΡΟΣΑΡΜΟΓΕΑΣ ΚΑΙ Ο ΚΑΤΩ ΚΑΘΑΡΙΣΤΗΡΑΣ ΑΠΟΤΕΛΟΥΝ ΜΕΡΟΣ ΤΟΥ ΣΕΤ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (KEY ). ΑΠΑΙΤΟΥΝΤΑΙ 2 ΓΙΑ ΤΙΣ ΔΙΑΤΑΞΕΙΣ ΜΕ ΔΥΟ ΠΑΡΕΜΒΥΣΜΑΤΑ, ΕΚΤΟΣ ΤΟΥ ΚΑΤΩ ΚΑΘΑΡΙΣΤΗΡΑ. 2A787-A B29-5 ΘΗΛΥΚΟΣ ΠΡΟΣΑΡΜΟΓΕΑΣ ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΑΛΑΜΑΣΤΡΑΣ) ΑΡΣΕΝΙΚΟΣ ΠΡΟΣΑΡΜΟΓΕΑΣ ΚΑΤΩ ΚΑΘΑΡΙΣΤΗΡΑΣ ΔΙΑΤΑΞΕΙΣ ΜΕ ΕΝΑ ΠΑΡΕΜΒΥΣΜΑ ΕΠΑΝΩ ΚΑΘΑΡΙΣΤΗΡΑΣ (ΣΤΟΙΧΕΙΟ 2) ΟΛΙΣΘΗΤΗΡΑΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΤΟΙΧΕΙΟ ) ΑΠΟΣΤΑΤΗΣ (ΣΤΟΙΧΕΙΟ 8) ΔΑΚΤΥΛΙΟΣ ΣΤΥΠΙΟΘΑΛΑΜΟΥ (ΣΤΟΙΧΕΙΟ ) ΓΙΑ ΟΛΑ ΤΑ ΑΛΛΑ ΜΕΤΑΛΛΙΚΑ ΕΞΑΡΤΗΜΑΤΑ ΣΤΥΠΙΟΘΑΛΑΜΟΥ ΕΠΑΝΩ ΚΑΘΑΡΙΣΤΗΡΑΣ (ΣΤΟΙΧΕΙΟ 2) ΟΛΙΣΘΗΤΗΡΑΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΤΟΙΧΕΙΟ ) ΑΡΣΕΝΙΚΟΣ ΠΡΟΣΑΡΜΟΓΕΑΣ ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΑΛΑΜΑΣΤΡΑΣ) ΘΗΛΥΚΟΣ ΠΡΟΣΑΡΜΟΓΕΑΣ ΔΙΑΤΡΗΤΟΣ ΚΟΙΛΟΣ ΔΑΚΤΥΛΙΟΣ (ΣΤΟΙΧΕΙΟ 8) ΔΑΚΤΥΛΙΟΣ ΣΤΥΠΙΟΘΑΛΑΜΟΥ (ΣΤΟΙΧΕΙΟ ) A887 D 2A78 D 2A789 A ΣΥΓΚΡΟΤΗΜΑ (ΘΕΤΙΚΕΣ ΠΙΕΣΕΙΣ) ΣΥΓΚΡΟΤΗΜΑ 2 (ΚΕΝΟ) ΣΥΓΚΡΟΤΗΜΑ (ΘΕΤΙΚΕΣ ΠΙΕΣΕΙΣ ΚΑΙ ΚΕΝΟ) ΣΥΓΚΡΟΤΗΜΑ (ΘΕΤΙΚΕΣ ΠΙΕΣΕΙΣ) ΣΥΓΚΡΟΤΗΜΑ 2 (ΚΕΝΟ) ΣΥΓΚΡΟΤΗΜΑ (ΘΕΤΙΚΕΣ ΠΙΕΣΕΙΣ ΚΑΙ ΚΕΝΟ) ΣΥΓΚΡΟΤΗΜΑ (ΘΕΤΙΚΕΣ ΠΙΕΣΕΙΣ) ΣΥΓΚΡΟΤΗΜΑ 2 (ΚΕΝΟ) ΣΥΓΚΡΟΤΗΜΑ (ΘΕΤΙΚΕΣ ΠΙΕΣΕΙΣ ΚΑΙ ΚΕΝΟ) ΣΤΕΛΕΧΟΣ 9,5 mm (/8 ΙΝ.) ΣΤΕΛΕΧΟΣ 2,7 mm (/2 ΙΝ.) ΣΤΕΛΕΧΟΣ 9,, 25, Ή,8 mm (, Ή -/ IN.) B28-5 ΔΙΑΤΑΞΕΙΣ ΜΕ ΔΥΟ ΠΑΡΕΜΒΥΣΜΑΤΑ ΚΑΤΩ ΚΑΘΑΡΙΣΤΗΡΑΣ 7

8 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Σχήμα. Λεπτομέρεια διατάξεων παρεμβύσματος από PTFE/σύνθετη ένωση για απλά κολάρα ή κολάρα επέκτασης ΕΠΑΝΩ ΚΑΘΑΡΙΣΤΗΡΑΣ (ΣΤΟΙΧΕΙΟ 2) ΟΛΙΣΘΗΤΗΡΑΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΤΟΙΧΕΙΟ ) ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΑΛΑΜΑΣΤΡΑΣ) (ΣΤΟΙΧΕΙΟ 7) ΔΙΑΤΡΗΤΟΣ ΚΟΙΛΟΣ ΔΑΚΤΥΛΙΟΣ (ΣΤΟΙΧΕΙΟ 8) ΔΑΚΤΥΛΙΟΣ ΣΤΥΠΙΟΘΑΛΑΜΟΥ (ΣΤΟΙΧΕΙΟ ) 2A888-A 2A785-A 2A87-A A29- ΣΤΕΛΕΧΟΣ 9,5 mm (/8 ΙΝ.) ΣΤΕΛΕΧΟΣ 2,7 mm (/2 ΙΝ.) ΣΤΕΛΕΧΟΣ 9,, 25, Ή,8 mm (, Ή -/ IN.) Πίνακας. Κατευθυντήριες οδηγίες για τη ροπή στρέψης μπουλονιών σύσφιξης του κορμού στο κολάρο ΜΕΓΕΘΟΣ ΒΑΛΒΙΔΑΣ, NPS ΡΟΠΕΣ ΣΤΡΕΨΗΣ ΜΠΟΥΛΟΝΙΩΝ () ET EAT SA9-B7, SA9-B8M (, ) SA9-B8M (2, ) N m Lbf ft N m Lbf ft -/ ή λιγότερο /2, -/2 x, 2 ή 2 x 2 ή 2 x /2 ή 2-/2 x -/2 ή x -/ , x 2 ή x 2-/2 ή x , x 2-/2 ή x ή x 2-/ Καθορισμένες από εργαστηριακές δοκιμές. 2. SA9-B8M, με ανόπτηση.. SA9-B8M, σκλήρυνση με τάνυση.. Για άλλα υλικά, επικοινωνήστε με το γραφείο πωλήσεων της Emerson Process Management. Σημείωση Το παρακάτω βήμα παρέχει επίσης πρόσθετη διασφάλιση ότι η πίεση υγρού του κορμού βαλβίδας έχει ανακουφιστεί. ΠΡΟΣΟΧΗ Αποφύγετε την καταστροφή των επιφανειών έδρασης που προκαλείται αν το συγκρότημα πώματος και στελέχους βαλβίδας πέσει από το κάλυμμα (στοιχείο, σχήμα ) αφού το ανασηκώσετε εν μέρει. Όταν σηκώνετε το κολάρο, τοποθετήστε προσωρινά κόντρα παξιμάδι στελέχους βαλβίδας στο στέλεχος βαλβίδας. Το κόντρα παξιμάδι δεν αφήνει το συγκρότημα πώματος και στελέχους βαλβίδας να πέσει έξω από το κολάρο.. Εξαγωνικά παξιμάδια (στοιχείο, σχήμα, 7 ή 20) ή μπουλόνια με σπειρώματα (δεν φαίνονται) συνδέουν το κολάρο (στοιχείο, σχήμα ) στον κορμό βαλβίδας (στοιχείο, σχήμα, 7 ή 20). Ξεσφίξτε αυτά τα παξιμάδια ή τα ακέφαλα μπουλόνια περίπου mm (/8 in.). Στη συνέχεια, ξεσφίξτε τη φλαντζωτή ένωση κορμού-κολάρου κουνώντας το κολάρο ή χρησιμοποιώντας εργαλείο-λοστό για να ξεσφηνώσετε το κολάρο από τη βαλβίδα. Δουλέψτε το εργαλείο-λοστό γύρω από το κολάρο μέχρι να ξεσφίξετε το κολάρο. Αν δεν υπάρχει διαρροή υγρού, αφαιρέστε τα παξιμάδια ή τα μπουλόνια με σπειρώματα και ανασηκώστε προσεκτικά το κολάρο από τη βαλβίδα. 8

9 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Πίνακας. Συνιστώμενη ροπή στρέψης για τα παξιμάδια φλάντζας παρεμβύσματος ΔΙΑΜΕΤΡΟΣ ΠΑΡΕΜΒΥΣΜΑ ΤΥΠΟΥ ΓΡΑΦΙΤΗ ΠΑΡΕΜΒΥΣΜΑ ΤΥΠΟΥ PTFE ΔΙΑΒΑΘΜΙΣ ΣΤΕΛΕΧΟΥΣ ΒΑΛΒΙΔΑΣ Ελάχιστη ροπή στρέψης Μέγιστη ροπή στρέψης Ελάχιστη ροπή στρέψης Μέγιστη ροπή στρέψης Η ΠΙΕΣΗΣ mm Ίντσες N m Lbf in. N m Lbf in. N m Lbf in. N m Lbf in. 9,5 /8 2,7 /2 9, 25,,8 -/ CL25, CL250, CL CL25, CL250, CL CL25, CL250, CL CL CL CL CL Βγάλτε το κόντρα παξιμάδι και διαχωρίστε το στέλεχος και το πώμα βαλβίδας από το κολάρο. Αποθέστε τα εξαρτήματα σε προστατευτική επιφάνεια ώστε να μην προκληθεί ζημιά στην επιφάνεια έδρασης ή φλάντζας. ΠΡΟΣΟΧΗ Για να αποφευχθεί η πρόκληση πιθανής ζημιάς στο προϊόν, καλύψτε το άνοιγμα στη βαλβίδα με την παρακάτω διαδικασία ώστε να μην επιτρέψετε σε ξένα σωματίδια να εισέλθουν στην κοιλότητα του κορμού της βαλβίδας.. Βγάλτε τη φλάντζα κολάρου (στοιχείο 0, σχήμα, 7 ή 20) και καλύψτε το άνοιγμα στη βαλβίδα για να προστατέψετε την επιφάνεια της φλάντζας και να μην επιτρέψετε σε ξένα σωματίδια να εισέλθουν στην κοιλότητα του κορμού βαλβίδας. 7. Βγάλτε τα παξιμάδια φλάντζας παρεμβύσματος, τη φλάντζα παρεμβύσματος, τον επάνω καθαριστήρα και τον ολισθητήρα παρεμβύσματος, (στοιχεία 5,, 2 και, σχήμα ). Πιέστε προς τα έξω όλα τα υπόλοιπα εξαρτήματα παρεμβύσματος από την πλευρά βαλβίδας του κολάρου χρησιμοποιώντας στρογγυλεμένη ράβδο που δεν θα προκαλέσει γρατσουνιές στο τοίχωμα του στυπιοθαλάμου. Καθαρίστε το στυπιοθάλαμο και τα μεταλλικά εξαρτήματα παρεμβύσματος: 8. Επιθεωρήστε τα σπειρώματα του στελέχους βαλβίδας και τις επιφάνειες του στυπιοθαλάμου για τυχόν αιχμηρά άκρα που ενδέχεται να κόψουν το παρέμβυσμα. Γρατσουνιές ή αποξέσεις ενδέχεται να προκαλέσουν διαρροή από το στυπιοθάλαμο ή ζημιά στο νέο παρέμβυσμα. Αν η κατάσταση της επιφάνειας δεν μπορεί να βελτιωθεί με ελαφρό γυαλοχαρτάρισμα, αντικαταστήστε τα κατεστραμμένα εξαρτήματα, ακολουθώντας τα κατάλληλα βήματα της διαδικασίας «Συντήρηση εσωτερικών μερών (Trim)». 9. Βγάλτε το προστατευτικό κάλυμμα από την κοιλότητα του κορμού βαλβίδας και τοποθετήστε νέα φλάντζα κολάρου (στοιχείο 0, σχήμα, 7 ή 20), φροντίζοντας οι επιφάνειες έδρασης της φλάντζας να είναι καθαρές και λείες. Στη συνέχεια, σύρετε το κολάρο πάνω από το στέλεχος και περάστε το στα ακέφαλα μπουλόνια (στοιχείο 5, σχήμα, 7 ή 20) ή στην κοιλότητα του κορμού βαλβίδας αν πρόκειται να χρησιμοποιηθούν μπουλόνια με σπειρώματα (δεν φαίνονται). Σημείωση Με τη σωστή εκτέλεση των διαδικασιών σύσφιξης με μπουλόνια οι οποίες αναφέρονται στο βήμα 0, συμπιέζεται η φλάντζα σπειροειδούς περιέλιξης (στοιχείο 2, σχήμα ή 7) ή ο δακτύλιος φορτίου (στοιχείο 2, σχήμα 20) τόσο όσο χρειάζεται για να φορτίσετε και να στεγανοποιήσετε τη φλάντζα δακτύλιου έδρας (στοιχείο, σχήμα, 7 ή 20). Συμπιέζεται επίσης το εξωτερικό άκρο της φλάντζας του κολάρου (στοιχείο 0, σχήμα έως 20) τόσο όσο χρειάζεται για τη στεγανοποίηση της ένωσης κορμού-κολάρου. Οι σωστές διαδικασίες σύσφιξης με μπουλόνια οι οποίες αναφέρονται στο βήμα 0 διασφαλίζουν, ενδεικτικά, το ότι τα σπειρώματα των μπουλονιών είναι καθαρά και ότι επιτυγχάνεται ομοιόμορφη σύσφιξη των μπουλονιών με σπειρώματα ή των παξιμαδιών στα μπουζόνια, με σταυρωτή σειρά. Αν σφίξετε ένα μπουλόνι με σπειρώματα ή ένα παξιμάδι ενδέχεται να χαλαρώσει κάποιο διπλανό μπουλόνι με σπειρώματα ή παξιμάδι. Επαναλάβετε το σταυρωτό πρότυπο σύσφιξης αρκετές φορές έως ότου κάθε μπουλόνι με σπειρώματα ή κάθε παξιμάδι να είναι καλά σφιγμένο και να υπάρχει στεγανοποίηση μεταξύ του κορμού και του κολάρου. Όταν επιτευχθεί η θερμοκρασία λειτουργίας, εκτελέστε ακόμη μια φορά αυτή τη διαδικασία σύσφιξης. 9

10 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Σχήμα 5. Λεπτομέρεια παρεμβύσματος (σαλαμάστρας) με ταινιωτούς/νηματοειδείς δακτύλιους από γραφίτη για απλά κολάρα ή κολάρα με προέκταση ΟΛΙΣΘΗΤΗΡΑΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΤΟΙΧΕΙΟ ) ΤΑΙΝΙΩΤΟΣ ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΑΛΑΜΑΣΤΡΑΣ) ΑΠΟ ΓΡΑΦΙΤΗ (ΣΤΟΙΧΕΙΟ 7) ΝΗΜΑΤΟΕΙΔΗΣ ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΑΛΑΜΑΣΤΡΑΣ) ΑΠΟ ΓΡΑΦΙΤΗ (ΣΤΟΙΧΕΙΟ 7) ΔΙΑΤΡΗΤΟΣ ΚΟΙΛΟΣ ΔΑΚΤΥΛΙΟΣ (ΣΤΟΙΧΕΙΟ 8) ΔΑΚΤΥΛΙΟΣ ΣΤΥΠΙΟΘΑΛΑΜΟΥ (ΣΤΟΙΧΕΙΟ ) A A A9775 B A977 B ΣΤΕΛΕΧΟΣ ΣΤΕΛΕΧΟΣ ΣΤΕΛΕΧΟΣ 9,, 25, ΚΑΙ 9,5 mm (/8 ΙΝ.) 2,7 mm (/2 ΙΝ.),8 mm (, ΚΑΙ -/ IN.) ΔΙΑΤΑΞΕΙΣ ΜΕ ΕΝΑ ΠΑΡΕΜΒΥΣΜΑ ΟΛΙΣΘΗΤΗΡΑΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΤΟΙΧΕΙΟ ) ΤΑΙΝΙΩΤΟΣ ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΑΛΑΜΑΣΤΡΑΣ) ΑΠΟ ΓΡΑΦΙΤΗ (ΣΤΟΙΧΕΙΟ 7) ΝΗΜΑΤΟΕΙΔΗΣ ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΑΛΑΜΑΣΤΡΑΣ) ΑΠΟ ΓΡΑΦΙΤΗ (ΣΤΟΙΧΕΙΟ 7) ΔΙΑΤΡΗΤΟΣ ΚΟΙΛΟΣ ΔΑΚΤΥΛΙΟΣ (ΣΤΟΙΧΕΙΟ 8) ΔΑΚΤΥΛΙΟΣ ΣΤΥΠΙΟΘΑΛΑΜΟΥ (ΣΤΟΙΧΕΙΟ ) A25 B A89 B A780 B ΣΤΕΛΕΧΟΣ 9,5 mm (/8 ΙΝ.) ΣΤΕΛΕΧΟΣ 2,7 mm (/2 ΙΝ.) ΣΤΕΛΕΧΟΣ 9,, 25, ΚΑΙ,8 mm (, ΚΑΙ -/ IN.) ΔΙΑΤΑΞΕΙΣ ΜΕ ΔΥΟ ΠΑΡΕΜΒΥΣΜΑΤΑ A58 ΣΗΜΕΙΩΣΗ: ΠΡΟΣΤΑΤΕΥΤΙΚΕΣ ΡΟΔΕΛΕΣ ΑΠΟ ΨΕΥΔΑΡΓΥΡΟ ΜΕ ΠΑΧΟΣ 0,02 mm (0,00 ΙΝ.), ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΜΟΝΟ ΜΙΑ ΚΑΤΩ ΑΠΟ ΚΑΘΕ ΤΑΙΝΙΩΤΟ ΔΑΚΤΥΛΙΟ ΑΠΟ ΓΡΑΦΙΤΗ. 0. Λιπάνετε τα μπουλόνια (δεν χρειάζεται αν χρησιμοποιούνται προλιπασμένα παξιμάδια για ακέφαλα μπουλόνια) και τοποθετήστε τα χρησιμοποιώντας αποδεκτές διαδικασίες σύσφιξης μπουλονιών, έτσι ώστε η ένωση κορμού-κολάρου να αντέχει στις πιέσεις της δοκιμής και στις συνθήκες λειτουργίας της εφαρμογής. Χρησιμοποιήστε τις ροπές στρέψης μπουλονιών του πίνακα ως κατευθυντήριες οδηγίες.. Τοποθετήστε νέο παρέμβυσμα και τα μεταλλικά εξαρτήματα του στυπιοθαλάμου σύμφωνα με την κατάλληλη διάταξη που φαίνεται στο σχήμα, ή 5. Τοποθετήστε ένα σωλήνα με λείο άκρο πάνω από το στέλεχος βαλβίδας και πιέστε απαλά κάθε μαλακό εξάρτημα παρεμβύσματος στο στυπιοθάλαμο. 2. Σύρετε τον ολισθητήρα παρεμβύσματος, τον επάνω καθαριστήρα και τη φλάντζα παρεμβύσματος (στοιχεία, 2, και, σχήμα ) στη θέση τους. Λιπάνετε τα μπουζόνια φλάντζας παρεμβύσματος (στοιχείο, σχήμα ) και την επιφάνεια των παξιμαδιών φλάντζας παρεμβύσματος (στοιχείο 5, σχήμα ). Τοποθετήστε τα παξιμάδια φλάντζας παρεμβύσματος.. Για τον ελατηριωτό δακτύλιο παρεμβύσματος V από PTFE, σφίξτε τα παξιμάδια φλάντζας παρεμβύσματος μέχρι η πατούρα του ολισθητήρα παρεμβύσματος (στοιχείο, σχήμα ) να έλθει σε επαφή με το κολάρο. Για το παρέμβυσμα (σαλαμάστρα) από γραφίτη, σφίξτε τα παξιμάδια φλάντζας παρεμβύσματος (σαλαμάστρας) στη μέγιστη συνιστώμενη ροπή στρέψης που φαίνεται στον πίνακα. Στη συνέχεια, ξεσφίξτε τα παξιμάδια φλάντζας παρεμβύσματος και σφίξτε τα ξανά στη συνιστώμενη ελάχιστη ροπή στρέψης που φαίνεται στον πίνακα. Για άλλους τύπους παρεμβύσματος (σαλαμάστρας), σφίξτε τα παξιμάδια φλάντζας παρεμβύσματος εναλλάξ, ανά ίσα διαστήματα ροπής στρέψης, μέχρι ένα από τα παξιμάδια να φτάσει στην ελάχιστη συνιστώμενη ροπή στρέψης που φαίνεται στον πίνακα. Στη συνέχεια, σφίξτε τα υπόλοιπα παξιμάδια φλάντζας μέχρι η φλάντζα παρεμβύσματος να είναι στο ίδιο ύψος και υπό γωνία 90 μοιρών ως προς το στέλεχος βαλβίδας. Για παρέμβυσμα (σαλαμάστρα) κινητού φορτίου ENVIRO-SEAL ή HIGH-SEAL, ανατρέξτε στη σημείωση που υπάρχει στην αρχή της ενότητας «Συντήρηση».. Τοποθετήστε τον ενεργοποιητή στο συγκρότημα βαλβίδας και επανασυνδέστε τον ενεργοποιητή και τα στελέχη βαλβίδας σύμφωνα με τη διαδικασία που αναφέρεται στο αντίστοιχο εγχειρίδιο οδηγιών ενεργοποιητή. 0

11 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Σχήμα. TSO [εσωτερικά μέρη (Trim) με στεγανή διακοπή παροχής], λεπτομέρεια προστατευμένης μαλακής έδρας ΕΞΩΤΕΡΙΚΟ ΠΩΜΑ ΕΣΩΤΕΡΙΚΟ ΠΩΜΑ ΚΛΩΒΟΣ ΠΡΟΣΤΑΤΕΥΜΕΝΗ ΜΑΛΑΚΗ ΕΔΡΑ ΔΑΚΤΥΛΙΟΣ ΕΔΡΑΣ A7088 Συντήρηση εσωτερικών μερών (Trim) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ανατρέξτε στην ΠΡΟΕΙΔΟΠΟΙΗΣΗ που αναφέρεται στην αρχή της ενότητας «Συντήρηση» του παρόντος εγχειριδίου. Εκτός όπου υποδεικνύεται, οι αριθμοί στοιχείων στην παρούσα ενότητα αναφέρονται στο σχήμα για τα τυπικά μεγέθη NPS έως ίντσες, στο σχήμα 7 που δείχνει λεπτομερειακά τον κλωβό Whisper Trim III, στα σχήματα 8 και 9 που δείχνουν τα εσωτερικά μέρη (trim) του WhisperFlo και στο σχήμα 20 που δείχνει τη βαλβίδα ET NPS 8 ιντσών και λεπτομέρεια του κλωβού Cavitrol III. Αποσυναρμολόγηση. Βγάλτε τον ενεργοποιητή και το κολάρο, ακολουθώντας τα βήματα έως της διαδικασίας αντικατάστασης παρεμβύσματος (σαλαμάστρας) που αναφέρεται στην ενότητα «Συντήρηση». ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να μην προκληθούν σωματικές βλάβες λόγω διαρροής υγρού, μην προκαλείτε ζημιά στις επιφάνειες στεγανοποίησης της φλάντζας. Το φινίρισμα της επιφάνειας του στελέχους βαλβίδας (στοιχείο 7) είναι πολύ σημαντικό για τη δημιουργία καλής στεγανοποίησης από το παρέμβυσμα. Η εσωτερική επιφάνεια του κλωβού ή του συγκροτήματος κλωβού/διαφράγματος (στοιχείο ) ή του συγκρατητήρα κλωβού (στοιχείο ), είναι πολύ σημαντική για την ομαλή λειτουργία του πώματος βαλβίδας. Οι επιφάνειες έδρασης του πώματος βαλβίδας (στοιχείο 2) και του δακτύλιου έδρας (στοιχείο 9) είναι πολύ σημαντικές για τη σωστή διακοπή παροχής. Εκτός και αν η επιθεώρηση αποκαλύψει κάτι διαφορετικό, θεωρήστε ότι όλα τα εν λόγω εξαρτήματα βρίσκονται σε καλή κατάσταση και προστατέψτε τα ανάλογα. 2. Βγάλτε τα παξιμάδια φλάντζας παρεμβύσματος, τη φλάντζα παρεμβύσματος, τον επάνω καθαριστήρα και τον ολισθητήρα παρεμβύσματος, (στοιχεία 5,, 2 και, σχήμα ). Πιέστε προς τα έξω όλα τα υπόλοιπα εξαρτήματα παρεμβύσματος από την πλευρά βαλβίδας του κολάρου χρησιμοποιώντας στρογγυλεμένη ράβδο που δεν θα προκαλέσει γρατσουνιές στο τοίχωμα του στυπιοθαλάμου. Καθαρίστε το στυπιοθάλαμο και τα μεταλλικά εξαρτήματα παρεμβύσματος:. Επιθεωρήστε τα σπειρώματα του στελέχους βαλβίδας και τις επιφάνειες του στυπιοθαλάμου για τυχόν αιχμηρά άκρα που ενδέχεται να κόψουν το παρέμβυσμα. Γρατσουνιές ή αποξέσεις ενδέχεται να προκαλέσουν διαρροή από το στυπιοθάλαμο ή ζημιά στο νέο παρέμβυσμα. Αν η κατάσταση της επιφάνειας δεν μπορεί να βελτιωθεί με ελαφρό γυαλοχαρτάρισμα, αντικαταστήστε τα κατεστραμμένα εξαρτήματα

12 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR. Βγάλτε το δακτύλιο φορτίου (στοιχείο 2) από μιά βαλβίδα ET NPS 8 ιντσών ή τον προσαρμογέα κλωβού (στοιχείο ) από οποιαδήποτε βαλβίδα με εσωτερικά μέρη (trim) περιορισμένης χωρητικότητας, με διάμετρο έως NPS ίντσες, και τυλίξτε το δακτύλιο για προστασία. 5. Στη βαλβίδα ET NPS ιντσών με κλωβό Whisper Trim III ή WhisperFlo, βγάλτε επίσης το διαχωριστικό κολάρου (στοιχείο 2) και τη φλάντζα κολάρου (στοιχείο 0) που βρίσκεται στο επάνω μέρος του διαχωριστικού. Στη συνέχεια, σε οποιαδήποτε κατασκευή με συγκρατητήρα κλωβού (στοιχείο ), βγάλτε το συγκρατητήρα κλωβού και τις συνεργαζόμενες με αυτόν τσιμούχες. Ο συγκρατητήρας κλωβού Whisper Trim III και WhisperFlo έχει δύο εσωτερικά σπειρώματα /8 ίντσας UNC στα οποία μπορούν να τοποθετηθούν βίδες ή μπουλόνια για την ανύψωση.. Βγάλτε τον κλωβό ή το συγκρότημα κλωβού/διαφράγματος (στοιχείο ) και τις συνεργαζόμενες φλάντζες (στοιχεία 0, και 2), καθώς και την προσθήκη (στοιχείο 5). Αν ο κλωβός είναι κολλημένος στη βαλβίδα, χρησιμοποιήστε λαστιχένια ματσόλα για να κτυπήσετε το εκτεθειμένο τμήμα του κλωβού σε αρκετά σημεία γύρω από την περιφέρειά του. 7. Σε κατασκευές διαφορετικές από τα εσωτερικά μέρη (trim) TSO (στεγανή διακοπή παροχής), βγάλτε το δακτύλιο έδρας ή το χιτώνιο (στοιχείο 9) ή την έδρα δίσκου (στοιχείο 22), τη φλάντζα δακτύλιου έδρας (στοιχείο ), τον προσαρμογέα δακτύλιου έδρας (στοιχείο 5) και τη φλάντζα προσαρμογέα (στοιχείο ) όταν χρησιμοποιούνται σε κατασκευή δακτύλιου έδρας για την οποία υπάρχει περιορισμός όσον αφορά τα εσωτερικά μέρη (trim). Οι κατασκευές έδρας από PTFE χρησιμοποιούν ένα δίσκο (στοιχείο 2) ο οποίος είναι τοποθετημένος ανάμεσα στην έδρα δίσκου και το συγκρατητήρα δίσκου (στοιχείο 2). 8. Στις κατασκευές με εσωτερικά μέρη (trim) TSO (στεγανή διακοπή παροχής), εκτελέστε τα παρακάτω βήματα (ανατρέξτε στα σχήματα και 7): Βγάλτε το συγκρατητήρα, τον εφεδρικό δακτύλιο, τους δακτύλιους προστασίας από την εξώθηση και το δακτύλιο εμβόλου. Βγάλτε τα ακέφαλα μπουλόνια που κλειδώνουν το εξωτερικό πώμα στο εσωτερικό πώμα. Με κλειδί με ιμάντα ή παρόμοιο εργαλείο, ξεβιδώστε το εξωτερικό πώμα από το εσωτερικό πώμα. Μην καταστρέφετε τις επιφάνειες-οδηγούς του εξωτερικού πώματος. Βγάλτε το παρέμβυσμα προστατευμένης μαλακής έδρας. Επιθεωρήστε τα εξαρτήματα για ζημιά και αντικαταστήστε αν χρειάζεται. 9. Για όλες τις κατασκευές, επιθεωρήστε τα εξαρτήματα για φθορά ή ζημιά η οποία ενδέχεται να αποτρέψει τη σωστή λειτουργία της βαλβίδας. Αντικαταστήστε ή επισκευάστε τα εσωτερικά μέρη (trim) σύμφωνα με την παρακάτω διαδικασία για τη λείανση μεταλλικών εδρών ή σύμφωνα με άλλες διαδικασίες συντήρησης πώματος βαλβίδας, όπως ενδείκνυται. Λείανση μεταλλικών εδρών ΠΡΟΣΟΧΗ Προς αποφυγή ζημιάς στο συγκρότημα κολάρου με παρέμβυσμα τύπου φυσητήρα ENVIRO-SEAL, μην επιχειρείτε να λειάνετε τις μεταλλικές επιφάνειες έδρασης. Η σχεδίαση του συγκροτήματος αποτρέπει την περιστροφή του στελέχους και οποιαδήποτε τυχόν περιστροφή με βίαιη λείανση θα καταστρέψει τα εσωτερικά μέρη του κολάρου με παρέμβυσμα τύπου φυσητήρα ENVIRO-SEAL. Εξαιρουμένου του συγκροτήματος κολάρου με παρέμβυσμα τύπου φυσητήρα ENVIRO-SEAL, στις κατασκευές με μεταλλική έδρα, οι λειασμένες επιφάνειες έδρασης του πώματος βαλβίδας και του δακτύλιου έδρας ή του χιτωνίου (στοιχεία 2 και 9, σχήμα, 7 ή 20) μπορεί να βελτιώσουν τη διακοπή παροχής. (Οι βαθιές χαραγές πρέπει να εξαλείφονται με μηχανουργική επεξεργασία παρά με τρόχισμα.) Χρησιμοποιήστε ουσία λείανσης καλής ποιότητας με μείγμα 280 έως 00 λειαντικού μέσου. Εφαρμόστε την ουσία στο κάτω μέρος του πώματος βαλβίδας. Συναρμολογήστε τη βαλβίδα μέχρι το σημείο όπου ο κλωβός και ο συγκρατητήρας κλωβού και το διαχωριστικό κολάρου (αν χρησιμοποιείται) να είναι στη θέση τους και το κολάρο να είναι βιδωμένο στον κορμό της βαλβίδας. Μπορείτε να κατασκευάσετε μια απλή λαβή από ένα κομμάτι σιδερένιου ιμάντα ασφαλισμένου στο στέλεχος πώματος βαλβίδας με παξιμάδια. Περιστρέψτε τη λαβή εναλλάξ σε κάθε κατεύθυνση για να λειάνετε τις βαλβίδες. Μετά τη λείανση, βγάλτε το κολάρο και καθαρίστε τις επιφάνειες έδρασης. Συναρμολογήστε πλήρως τη βαλβίδα όπως περιγράφεται στην παράγραφο «Συναρμολόγηση» της διαδικασίας «Συντήρηση εσωτερικών μερών (Trim)» και δοκιμάστε τη βαλβίδα για διακοπή παροχής. Επαναλάβετε τη διαδικασία λείανσης αν εξακολουθεί να υπάρχει υπερβολική διαρροή. 2

13 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Σχήμα 7. Τυπικά ισοζυγισμένα εσωτερικά μέρη (Trim) TSO (στεγανή διακοπή παροχής) ΠΑΡΕΜΒΥΣΜΑ ΠΩΜΑΤΟΣ ΒΑΛΒΙΔΑΣ A709 ΠΡΟΣΤΑΤΕΥΜΕΝΗ ΜΑΛΑΚΗ ΕΔΡΑ Συντήρηση πώματος βαλβίδας Εκτός όπου υποδεικνύεται, οι αριθμοί στοιχείων στην παρούσα ενότητα περιέχονται στο σχήμα που δείχνει τα τυπικά μεγέθη NPS έως ίντσες, στο σχήμα 7 που δείχνει τον κλωβό Whisper Trim III, στα σχήματα 8 και 9 που δείχνουν τα εσωτερικά μέρη (trim) του WhisperFlo και στο σχήμα 20 που δείχνει τη βαλβίδα ET NPS 8 ιντσών και λεπτομέρεια του κλωβού Cavitrol III. ΠΡΟΣΟΧΗ Για να αποφευχθεί η ακατάλληλη στεγανοποίηση μέσω του δακτύλιου παρεμβύσματος πώματος βαλβίδας (στοιχείο 28), προσέξτε να μη γρατσουνίσετε τις επιφάνειες της εγκοπής δακτύλιου μέσα στο πώμα βαλβίδας ή οποιαδήποτε επιφάνεια του ανταλλακτικού δακτυλίου.. Με το πώμα βαλβίδας (στοιχείο 2) βγαλμένο σύμφωνα με την παράγραφο «Συναρμολόγηση» της διαδικασίας «Συντήρηση εσωτερικών μερών (Trim)», συνεχίστε όπως ενδείκνυται: Στην περίπτωση του δακτυλίου παρεμβύσματος δύο τεμαχίων, ο δακτύλιος δεν μπορεί να επαναχρησιμοποιηθεί διότι είναι ένας κλειστός δακτύλιος ο οποίος πρέπει να αποσπαστεί και/ή να κοπεί από την εγκοπή. Αφού αφαιρεθεί ο δακτύλιος παρεμβύσματος, μπορείτε να αποσπάσετε τον ελαστομερή, εφεδρικό δακτύλιο (στοιχείο 29), ο οποίος είναι επίσης ένας κλειστός δακτύλιος, από την εγκοπή. ΠΡΟΣΟΧΗ Για να μην προκληθεί ζημιά στο δακτύλιο παρεμβύσματος, εκτείνετέ τον αργά και απαλά για την παρακάτω διαδικασία. Μην προκαλείτε απότομους κραδασμούς στο δακτύλιο.

14 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Για να τοποθετήσετε το νέο δακτύλιο παρεμβύσματος δύο τεμαχίων, βάλτε γενικής χρήσεως λιπαντικό με βάση τη σιλικόνη και στον υποβοηθητικό δακτύλιο και στο δακτύλιο παρεμβύσματος (στοιχεία 29 και 28). Τοποθετήστε τον υποβοηθητικό δακτύλιο πάνω από το στέλεχος (στοιχείο 7) και μέσα στην εγκοπή. Τοποθετήστε το δακτύλιο παρεμβύσματος πάνω από το επάνω άκρο του πώματος βαλβίδας (στοιχείο 2) έτσι ώστε να εισαχθεί στην εγκοπή που βρίσκεται στην μία πλευρά του πώματος βαλβίδας. Εκτείνετε αργά και απαλά το δακτύλιο παρεμβύσματος και περάστε τον πάνω από το επάνω άκρο του πώματος βαλβίδας. Κατά τη διάρκεια της διαδικασίας έκτασης, πρέπει να δοθεί χρόνος για να υπάρξει ψυχρή ροή του υλικού PTFE του δακτυλίου παρεμβύσματος. Συνεπώς, μην προκαλείτε απότομους κραδασμούς στο δακτύλιο αυτό. Η έκταση του δακτυλίου παρεμβύσματος πάνω από το πώμα βαλβίδας, μπορεί να τον κάνει να φαίνεται μη εύλογα χαλαρός όταν είναι εντός της εγκοπής, αλλά ο δακτύλιος θα συσταλεί στο πραγματικό του μέγεθος μετά την εισαγωγή μέσα στον κλωβό. Στον ελατηριωτό δακτύλιο παρεμβύσματος, ο δακτύλιος που χρησιμοποιείται σε πώμα βαλβίδας με διάμετρο θύρας,5 mm (5.75 in.) ή μικρότερη, μπορεί να αφαιρεθεί άθικτος αν βγάλετε πρώτα το δακτύλιο συγκράτησης (στοιχείο 27) με ένα κατσαβίδι. Στη συνέχεια, σύρετε προσεκτικά το μεταλλικό υποβοηθητικό δακτύλιο (στοιχείο 29) και το δακτύλιο παρεμβύσματος (στοιχείο 28) από το πώμα βαλβίδας (στοιχείο 2). Ο ελατηριωτός δακτύλιος παρεμβύσματος που χρησιμοποιείται σε πώμα βαλβίδας με διάμετρο θύρας 78 mm (7 in.) ή μεγαλύτερη, πρέπει να αφαιρεθεί προσεκτικά και/ή να κοπεί από την εγκοπή του. Συνεπώς, δεν μπορεί να επαναχρησιμοποιηθεί. Πρέπει να εγκατασταθεί ελατηριωτός δακτύλιος παρεμβύσματος, έτσι ώστε η ανοικτή πλευρά του να βλέπει προς το στέλεχος βαλβίδας ή προς την έδρα του πώματος, ανάλογα με την κατεύθυνση της ροής, όπως φαίνεται στην προβολή A του σχήματος ή 20. Για να εγκαταστήσετε ελατηριωτό δακτύλιο παρεμβύσματος σε πώμα βαλβίδας με διάμετρο θύρας,5 mm (5.75 in.) ή μικρότερη, σύρετε το δακτύλιο συγκράτησης (στοιχείο 28) πάνω στο πώμα βαλβίδας και στη συνέχεια τοποθετήστε το μεταλλικό υποβοηθητικό δακτύλιο (στοιχείο 29). Στη συνέχεια, τοποθετήστε το δακτύλιο συγκράτησης (στοιχείο 27) εισάγοντας το ένα άκρο στην εγκοπή και, ενώ στρέφετε το πώμα, πιέστε το δακτύλιο μέσα στην εγκοπή. Ξανά, να είστε προσεκτικοί ώστε να μη γρατσουνίσετε τις επιφάνειες του δακτύλιου ή του πώματος. ΠΡΟΣΟΧΗ Για να μην προκληθεί ζημιά στο δακτύλιο παρεμβύσματος, εκτείνετέ τον αργά και απαλά για την παρακάτω διαδικασία. Μην προκαλείτε απότομους κραδασμούς στο δακτύλιο. Για να εγκαταστήσετε το δακτύλιο παρεμβύσματος σε πώμα βαλβίδας με διάμετρο θύρας 78 mm (7 in.) ή μεγαλύτερη, λίπανετέ τον με λιπαντικό γενικής χρήσης με βάση τη σιλικόνη. Στη συνέχεια, εκτείνετε απαλά το δακτύλιο παρεμβύσματος και περάστε τον πάνω από το επάνω άκρο του πώματος βαλβίδας. Κατά τη διάρκεια της διαδικασίας έκτασης, πρέπει να δοθεί χρόνος για να υπάρξει ψυχρή ροή του υλικού PTFE του δακτυλίου παρεμβύσματος. Συνεπώς, μην προκαλείτε απότομους κραδασμούς στο δακτύλιο. Η έκταση του δακτυλίου παρεμβύσματος πάνω από το πώμα βαλβίδας, μπορεί να τον κάνει να φαίνεται μη εύλογα χαλαρός όταν είναι εντός της εγκοπής, αλλά ο δακτύλιος θα συσταλεί στο πραγματικό του μέγεθος μετά την εισαγωγή μέσα στον κλωβό. ΠΡΟΣΟΧΗ Μην επαναχρησιμοποιείτε ποτέ παλαιό στέλεχος με νέο πώμα βαλβίδας. Αν χρησιμοποιήσετε παλαιό στέλεχος ή προσαρμογέα με νέο πώμα, απαιτείται να διανοίξετε νέα οπή πείρου στο στέλεχος (ή τον προσαρμογέα σε περίπτωση που χρησιμοποιείται κολάρο με παρέμβυσμα τύπου φυσητήρα ENVIRO-SEAL). Η διάνοιξη αυτή εξασθενίζει το στέλεχος ή τον προσαρμογέα και μπορεί να προκαλέσει αστοχία κατά τη διάρκεια της λειτουργίας. Ωστόσο, ένα χρησιμοποιημένο πώμα βαλβίδας μπορεί να επαναχρησιμοποιηθεί με νέο στέλεχος ή προσαρμογέα, εξαιρουμένων των εσωτερικών μερών (trim) του Cavitrol III. Σημείωση Το πώμα βαλβίδας και το στέλεχος πώματος βαλβίδας για εσωτερικά μέρη (trim) του Cavitrol III 2 σταδίων παρέχονται ως αντιστοιχισμένο σετ και πρέπει να τα παραγγέλνετε μαζί. Αν το πώμα βαλβίδας του κλωβού Cavitrol III δύο σταδίων ή το στέλεχος πώματος βαλβίδας υποστούν ζημιά, αντικαταστήστε ολόκληρο το συγκρότημα πώματος (στοιχείο 2, σχήμα 20). Σημείωση Για απλά κολάρα και κολάρα επέκτασης τύπου, το πώμα βαλβίδας (στοιχείο 2), το στέλεχος βαλβίδας (στοιχείο 7) και ο πείρος (στοιχείο 8) διατίθενται πλήρως συναρμολογημένα. Ανατρέξτε στους πίνακες συγκροτήματος στελέχους και πώματος βαλβίδας, στοιχεία 2, 7 και 8, στον κατάλογο εξαρτημάτων.

15 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος Για να αντικαταστήσετε το στέλεχος βαλβίδας (στοιχείο 7), βγάλτε τον πείρο (στοιχείο 8). Ξεβιδώστε το πώμα βαλβίδας από το στέλεχος ή τον προσαρμογέα.. Για να αντικαταστήσετε τον προσαρμογέα (στοιχείο 2, σχήμα ) στα κολάρα με παρέμβυσμα τύπου φυσητήρα ENVIRO-SEAL, τοποθετήστε το συγκρότημα στελέχους πώματος και το πώμα βαλβίδας σε σφιγκτήρα με μαλακές σιαγόνες ή άλλο τύπο μέγγενης ώστε οι σιαγόνες να πιάσουν το τμήμα του πώματος βαλβίδας που δεν αποτελεί επιφάνεια έδρασης. Βγάλτε έξω τον πείρο (στοιχείο, σχήμα ). Αντιστρέψτε το συγκρότημα στελέχους/πώματος στο σφιγκτήρα με μαλακές σιαγόνες ή στη μέγγενη. Πιάστε τα επίπεδα τμήματα του στελέχους βαλβίδας ακριβώς κάτω από τα σπειρώματα για τη σύνδεση ενεργοποιητή/στελέχους. Ξεβιδώστε το συγκρότημα πώματος βαλβίδας/προσαρμογέα (στοιχείο 2, σχήμα ) από το συγκρότημα του στελέχους βαλβίδας (στοιχείο 20, σχήμα ).. Βιδώστε το νέο στέλεχος ή προσαρμογέα στο πώμα βαλβίδας. Σφίξτε στην τιμή ροπή στρέψης που παρέχεται στον πίνακα 5. Ανατρέξτε στον πίνακα 5 για να επιλέξετε το σωστό μέγεθος της οπής. Διανοίξτε οπή μέσω του στελέχους ή του προσαρμογέα, χρησιμοποιώντας την οπή του πώματος βαλβίδας ως οδηγό. Βγάλτε τυχόν υπολείμματα ή αποξέσεις και περάστε νέο πείρο για να ασφαλίσει το συγκρότημα. Πίνακας 5. Ροπή στρέψης κατά τη συναρμολόγηση του στελέχους βαλβίδας και αντικατάσταση πείρου ΔΙΑΜΕΤΡΟΣ ΣΤΕΛΕΧΟΥΣ ΒΑΛΒΙΔΑΣ ΡΟΠΗ ΣΤΡΕΨΗΣ, ΕΛΑΧΙΣΤΟ ΜΕΧΡΙ ΜΕΓΙΣΤΟ ΜΕΓΕΘΟΣ ΟΠΗΣ mm Ίντσες N m Lbf ft mm Ίντσες 9,5 2,7 9, 25,,8 /8 /2 -/ , - 2,,20 -,25,80 -,88,8 -,5,8 -, Στα κολάρα με παρέμβυσμα τύπου φυσητήρα ENVIRO-SEAL, πιάστε τα επίπεδα μέρη του στελέχους που εκτείνονται πέρα από το επάνω μέρος του περιβλήματος φυσητήρα με σφιγκτήρα με μαλακές σιαγόνες ή άλλο τύπο μέγγενης. Βιδώστε το συγκρότημα πώματος βαλβίδας/προσαρμογέα στο στέλεχος της βαλβίδας. Σφίξτε όσο χρειάζεται για να ευθυγραμμίσετε την οπή πείρου στο στέλεχος με μία από τις οπές του προσαρμογέα. Ασφαλίστε τον προσαρμογέα στο στέλεχος με νέο πείρο. Συναρμολόγηση Εκτός όπου υποδεικνύεται, οι αριθμοί στοιχείων περιέχονται στο σχήμα που δείχνει τα τυπικά μεγέθη NPS έως ίντσες, στο σχήμα 7 που δείχνει λεπτομερειακά τον κλωβό Whisper Trim III, στα σχήματα 8 και 9 που δείχνουν τα εσωτερικά μέρη (trim) του WhisperFlo και στο σχήμα 20 που δείχνει τη βαλβίδα ET NPS 8 ιντσών και λεπτομέρεια του κλωβού Cavitrol III.. Σε κατασκευή δακτύλιου έδρας για την οποία υπάρχει περιορισμός όσον αφορά τα εσωτερικά μέρη (trim), τοποθετήστε τον προσαρμογέα φλάντζας (στοιχείο ) και τον προσαρμογέα δακτύλιου έδρας (στοιχείο 5). 2. Τοποθετήστε τη φλάντζα δακτύλιου έδρας (στοιχείο ), το δακτύλιο έδρας ή το χιτώνιο (στοιχείο 9) ή την έδρα βαλβίδας (στοιχείο 22). Σε κατασκευή έδρας από PTFE, τοποθετήστε το δίσκο και το συγκρατητήρα δίσκου (στοιχεία 2 και 2).. Τοποθετήστε τον κλωβό ή το συγκρότημα κλωβού/διαφράγματος (στοιχείο ). Οποιοσδήποτε προσανατολισμός με περιστροφή του κλωβού ή του συγκροτήματος σε σχέση με τον κορμό της βαλβίδας είναι αποδεκτός. Ο κλωβός Whisper Trim III με επίπεδο A, B ή C μπορεί να τοποθετηθεί με οποιοδήποτε άκρο επάνω. Ωστόσο, το συγκρότημα κλωβού/διαφράγματος με επίπεδο D ή το συγκρότημα κλωβού Cavitrol III, πρέπει να τοποθετούνται με την πλευρά της οπής δίπλα στο δακτύλιο έδρας. Αν πρόκειται να χρησιμοποιηθεί συγκρατητήρας κλωβού (στοιχείο ), τοποθετήστε τον στο επάνω μέρος του κλωβού.. Σε κατασκευές διαφορετικές από τα εσωτερικά μέρη (trim) TSO (στεγανή διακοπή παροχής), σύρετε το συγκρότημα πώματος βαλβίδας (στοιχείο 2) και στελέχους ή το συγκρότημα πώματος βαλβίδας και παρεμβύσματος τύπου φυσητήρα ENVIRO-SEAL μέσα στον κλωβό. Βεβαιωθείτε ότι ο δακτύλιος παρεμβύσματος (στοιχείο 28) εφαρμόζει ομοιόμορφα στη λοξότμητη είσοδο στο επάνω μέρος του κλωβού (στοιχείο ) ή του συγκρατητήρα κλωβού (στοιχείο ), ώστε να μην προκληθεί ζημιά στο δακτύλιο. 5. Στις κατασκευές με εσωτερικά μέρη (trim) TSO (στεγανή διακοπή παροχής), εκτελέστε τα παρακάτω βήματα (ανατρέξτε στα σχήματα και 7). Περάστε το εξωτερικό πώμα στο εσωτερικό πώμα μέχρι τα εξαρτήματα να εφαρμόσουν «μέταλλο με μέταλλο», χρησιμοποιώντας κλειδί με ιμάντα ή παρόμοιο εργαλείο που δεν θα καταστρέψει τις επιφάνειες-οδηγούς του εξωτερικού πώματος. Σημαδέψτε το επάνω μέρος του εσωτερικού πώματος και του εξωτερικού πώματος με τα σημάδια ευθυγράμμισης στη θέση συναρμολόγησης. Αποσυναρμολογήστε το εξωτερικό πώμα από το εσωτερικό πώμα και τοποθετήστε το παρέμβυσμα πάνω από το εσωτερικό πώμα, έτσι ώστε το παρέμβυσμα να ακουμπά κάτω από την περιοχή με τα σπειρώματα. Περάστε το εξωτερικό πώμα στο εσωτερικό πώμα και σφίξτε με κλειδί με ιμάντα ή παρόμοιο εργαλείο μέχρι να ευθυγραμμιστούν τα σημάδια ευθυγράμμισης. Με τον τρόπο αυτό διασφαλίζεται ότι τα εξαρτήματα πώματος εφαρμόζουν «μέταλλο προς μέταλλο» και το παρέμβυσμα είναι συμπιεσμένο σωστά. Μην καταστρέφετε τις επιφάνειες-οδηγούς του εξωτερικού πώματος. 5

16 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Τοποθετήστε ακέφαλα μπουλόνια κεντράροντας το εσωτερικό πώμα στο εξωτερικό πώμα και σφίξτε με ροπή στρέψης N m (8 lbf ft). Συναρμολογήστε το δακτύλιο εμβόλου, τους δακτύλιους προστασίας από την εξώθηση, τον υποβοηθητικό δακτύλιο και το συγκρατητήρα.. Σε όλες τις κατασκευές, τοποθετήστε τις φλάντζες (στοιχεία 2, ή αν χρησιμοποιούνται, και 0) και την προσθήκη (στοιχείο 5) στο επάνω μέρος του κλωβού ή του συγκρατητήρα κλωβού. Αν υπάρχει προσαρμογέας κλωβού (στοιχείο ) ή διαχωριστικό κολάρου (στοιχείο 2), τοποθετήστε τον στη φλάντζα κλωβού ή τη φλάντζα συγκρατητήρα κλωβού και τοποθετήστε ακόμη μια επίπεδη φλάντζα (στοιχείο 0) στο επάνω μέρος του προσαρμογέα ή της προσθήκης. Αν υπάρχει μόνο συγκρατητήρας κλωβού, τοποθετήστε ακόμη μια επίπεδη φλάντζα στον συγκρατητήρα. 7. Με βαλβίδα ET NPS 8 ιντσών, τοποθετήστε το δακτύλιο φορτίου (στοιχείο 2). 8. Τοποθετήστε το κολάρο στον κορμό βαλβίδας και ολοκληρώστε τη συναρμολόγηση σύμφωνα με τα βήματα 0 έως της διαδικασίας αντικατάστασης παρεμβύσματος (σαλαμάστρας). Βεβαιωθείτε ότι λαμβάνετε υπόψη τη σημείωση που παρατίθεται πριν από το βήμα 0. Κολάρο Στεγανοποίησης Τύπου Φυσητήρα ENVIRO-SEAL Αντικατάσταση απλού κολάρου ή κολάρου με προέκταση με Κολάρο Στεγανοποίησης Τύπου Φυσητήρα ENVIRO-SEAL (συγκρότημα στελέχους/φυσητήρα). Βγάλτε τον ενεργοποιητή και το κολάρο, ακολουθώντας τα βήματα έως 5 της διαδικασίας αντικατάστασης παρεμβύσματος (σαλαμάστρας) που αναφέρεται στην ενότητα «Συντήρηση». 2. Με προσοχή, βγάλτε το συγκρότημα στελέχους και πώματος βαλβίδας από τον κορμό της βαλβίδας. Αν χρειαστεί, ανασηκώστε και βγάλτε και τον κλωβό. ΠΡΟΣΟΧΗ Για να αποφευχθεί η πρόκληση πιθανής ζημιάς στο προϊόν, καλύψτε το άνοιγμα στη βαλβίδα με την παρακάτω διαδικασία ώστε να προστατέψετε τις επιφάνειες στεγανοποίησης και να μην επιτρέψετε σε ξένα σωματίδια να εισέλθουν στην κοιλότητα του κορμού της βαλβίδας.. Βγάλτε την υπάρχουσα τσιμούχα κολάρου και απορρίψτε την. Καλύψτε το άνοιγμα στον κορμό βαλβίδας για να προστατέψετε τις επιφάνειας στεγανοποίησης και να μην επιτρέψετε την είσοδο ξένων σωματιδίων στην κοιλότητα του κορμού βαλβίδας. Σημείωση Το συγκρότημα στελέχους/φυσητήρα ENVIRO-SEAL για βαλβίδες easy-e είναι διαθέσιμο μόνο με κοχλιωτή σύνδεση με διάτρηση πώματος/προσαρμογέα/στελέχους. Το υπάρχον πώμα βαλβίδας μπορεί να επαναχρησιμοποιηθεί με το νέο συγκρότημα στελέχους/φυσητήρα ή μπορείτε να τοποθετήσετε νέο πώμα.. Επιθεωρήστε το υπάρχον πώμα βαλβίδας. Αν το πώμα βρίσκεται σε καλή κατάσταση, μπορεί να επαναχρησιμοποιηθεί με το νέο συγκρότημα στελέχους/φυσητήρα ENVIRO-SEAL. Για να βγάλετε το υπάρχον πώμα βαλβίδας από το στέλεχος, πρώτα, τοποθετήστε το υπάρχον συγκρότημα στελέχους/πώματος σε σφιγκτήρα με μαλακές σιαγόνες ή άλλο τύπο μέγγενης, ώστε οι σιαγόνες να πιάσουν το τμήμα του πώματος βαλβίδας που δεν αποτελεί επιφάνεια έδρασης. Βγάλτε τον πείρο με κτύπημα ή με τρυπανάκι (στοιχείο 8). 5. Αντιστρέψτε το συγκρότημα στελέχους/πώματος στο σφιγκτήρα με μαλακές σιαγόνες ή στη μέγγενη. Πιάστε το στέλεχος βαλβίδας από κατάλληλο σημείο και ξεβιδώστε το υπάρχον πώμα από το στέλεχος βαλβίδας. Πίνακας. Συνιστώμενη ροπή στρέψης για τα παξιμάδια φλάντζας του κολάρου με παρέμβυσμα τύπου φυσητήρα ENVIRO-SEAL ΜΕΓΕΘΟΣ ΒΑΛΒΙΔΑΣ, NPS ΔΙΑΜΕΤΡΟΣ ΣΤΕΛΕΧΟΥΣ ΒΑΛΒΙΔΑΣ ΔΙΑΜΕΣΟΥ ΤΟΥ ΠΑΡΕΜΒΥΣΜΑΤΟΣ ΕΛΑΧΙΣΤΗ ΡΟΠΗ ΣΤΡΕΨΗΣ ΜΕΓΙΣΤΗ ΡΟΠΗ ΣΤΡΕΨΗΣ N m Lbf in. N m Lbf in. - 2 / ΠΡΟΣΟΧΗ Κατά την εγκατάσταση πώματος βαλβίδας στο συγκρότημα στελέχους/φυσητήρα ENVIRO-SEAL, το στέλεχος βαλβίδας δεν πρέπει να περιστρέφεται. Μπορεί να προκληθεί ζημιά στο φυσητήρα.

17 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Για να μην προκληθεί ζημιά στο προϊόν, μην πιάνετε το περίβλημα φυσητήρα ή άλλα εξαρτήματα του συγκροτήματος στελέχους/φυσητήρα. Πιάστε μόνο τα επίπεδα μέρη του στελέχους, εκεί όπου αυτό εκτείνεται πέρα από το επάνω μέρος του περιβλήματος φυσητήρα. Σημείωση Το συγκρότημα στελέχους/φυσητήρα ENVIRO-SEAL έχει στέλεχος ενός τεμαχίου. ΠΡΟΣΟΧΗ Για να μην προκληθεί ζημιά στα εξαρτήματα, μην πιάνετε το πώμα βαλβίδας ή άλλη επιφάνεια έδρασης κατά την παρακάτω διαδικασία.. Για να προσαρτήσετε το πώμα βαλβίδας στο στέλεχος του νέου συγκροτήματος στελέχους/φυσητήρα ENVIRO-SEAL, συνδέστε πρώτα το πώμα στον προσαρμογέα (στοιχείο 2). Εντοπίστε τον προσαρμογέα. Λάβετε υπόψη ότι δεν έχει διανοιχτεί οπή στα σπειρώματα όπου το πώμα βιδώνεται στον προσαρμογέα. Ασφαλίστε το πώμα βαλβίδας σε σφιγκτήρα με μαλακές σιαγόνες ή άλλο τύπο μέγγενης. Μην πιάνετε το πώμα από οποιαδήποτε επιφάνεια έδρασης. Τοποθετήστε το πώμα στο σφιγκτήρα ή τη μέγγενη, για να διευκολύνετε το βίδωμα του προσαρμογέα. Βιδώστε τον προσαρμογέα στο πώμα βαλβίδας και σφίξτε τον με την κατάλληλη τιμή ροπής στρέψης. 7. Επιλέξτε τρυπανάκι κατάλληλου μεγέθους και κάντε διάτρηση μέσω του προσαρμογέα, χρησιμοποιώντας την οπή του πώματος βαλβίδας ως οδηγό. Βγάλτε τυχόν υπολείμματα μετάλλου ή αποξέσεις και περάστε νέο πείρο για να ασφαλίσει το συγκρότημα πώματος/προσαρμογέα. 8. Προσαρτήστε το συγκρότημα πώματος/προσαρμογέα στο συγκρότημα στελέχους/φυσητήρα ENVIRO-SEAL, ασφαλίζοντας πρώτα το συγκρότημα στελέχους/φυσητήρα σε σφιγκτήρα με μαλακές σιαγόνες ή άλλο τύπο μέγγενης, ώστε οι σιαγόνες του σφιγκτήρα ή η μέγγενη να πιάσουν το επίπεδο τμήμα του στελέχους που εκτείνεται πέρα από το επάνω μέρος του περιβλήματος φυσητήρα. Βιδώστε το συγκρότημα πώματος βαλβίδας/προσαρμογέα στο στέλεχος της βαλβίδας. Σφίξτε όσο χρειάζεται για να ευθυγραμμίσετε την οπή πείρου στο στέλεχος με μία από τις οπές του προσαρμογέα. Ασφαλίστε τον προσαρμογέα στο στέλεχος με νέο πείρο. 9. Επιθεωρήστε το δακτύλιο έδρας (στοιχείο 9) και τα μαλακά εξαρτήματα έδρας (στοιχεία 2, 22 και 2). Αντικαταστήστε τα αν χρειαστεί. 0. Τοποθετήστε νέα τσιμούχα (στοιχείο 0) στον κορμό βαλβίδας στη θέση της τσιμούχας κολάρου. Εγκαταστήστε το νέο συγκρότημα στελέχους/φυσητήρα με πώμα βαλβίδας/προσαρμογέα, τοποθετώντας το στον κορμό βαλβίδας στο επάνω μέρος της νέας φλάντζας φυσητήρα.. Τοποθετήστε νέα φλάντζα (στοιχείο 22) πάνω από το συγκρότημα στελέχους/φυσητήρα. Τοποθετήστε το νέο κολάρο ENVIRO-SEAL πάνω από το συγκρότημα στελέχους/φυσητήρα. 2. Λιπάνετε σωστά τα ακέφαλα μπουλόνια του κολάρου. Τοποθετήστε και σφίξτε τα εξαγωνικά παξιμάδια του κολάρου στη σωστή ροπή στρέψης.. Τοποθετήστε νέο παρέμβυσμα και τα μεταλλικά εξαρτήματα του στυπιοθαλάμου σύμφωνα με την κατάλληλη διάταξη που φαίνεται στο σχήμα 8 ή 9.. Τοποθετήστε τη φλάντζα παρεμβύσματος. Λιπάνετε σωστά τα ακέφαλα μπουλόνια φλάντζας παρεμβύσματος και την επιφάνεια των παξιμαδιών φλάντζας παρεμβύσματος. Για το παρέμβυσμα (σαλαμάστρα) από γραφίτη, σφίξτε τα παξιμάδια φλάντζας παρεμβύσματος (σαλαμάστρας) στη μέγιστη συνιστώμενη ροπή στρέψης που φαίνεται στον πίνακα. Στη συνέχεια, ξεσφίξτε τα παξιμάδια φλάντζας παρεμβύσματος και σφίξτε τα ξανά στη συνιστώμενη ελάχιστη ροπή στρέψης που φαίνεται στον πίνακα. Για άλλους τύπους παρεμβύσματος (σαλαμάστρας), σφίξτε τα παξιμάδια φλάντζας παρεμβύσματος εναλλάξ, ανά ίσα διαστήματα ροπής στρέψης, μέχρι ένα από τα παξιμάδια να φτάσει στην ελάχιστη συνιστώμενη ροπή στρέψης που φαίνεται στον πίνακα. Στη συνέχεια, σφίξτε τα υπόλοιπα παξιμάδια φλάντζας μέχρι η φλάντζα παρεμβύσματος να είναι στο ίδιο ύψος και υπό γωνία 90 μοιρών ως προς το στέλεχος βαλβίδας. 5. Τοποθετήστε τα εξαρτήματα ένδειξης διαδρομής και τα κόντρα παξιμάδια στελέχους και τοποθετήστε τον ενεργοποιητή στον κορμό βαλβίδας σύμφωνα με τη διαδικασία που αναφέρεται στο αντίστοιχο εγχειρίδιο οδηγιών ενεργοποιητή. 7

18 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Σχήμα 8. Διατάξεις παρεμβύσματος από PTFE για χρήση σε κολάρα με παρέμβυσμα τύπου φυσητήρα ENVIRO-SEAL 2B82-A SHT ΣΤΕΛΕΧΟΣ 9,5 mm (/8 ΙΝ.) ΔΑΚΤΥΛΙΟΣ ΩΣΗΣ (ΣΤΟΙΧΕΙΟ 9) ΕΛΑΤΗΡΙΟ (ΣΤΟΙΧΕΙΟ 8) ΔΑΚΤΥΛΙΟΣ ΩΣΗΣ ΣΤΕΛΕΧΟΣ 2,7 mm (/2 ΙΝ.) ΕΠΑΝΩ ΚΑΘΑΡΙΣΤΗΡΑΣ (ΣΤΟΙΧΕΙΟ 2) ΔΑΚΤΥΛΙΟΣ (ΣΤΟΙΧΕΙΟ ) ΣΕΤ ΠΑΡΕΜΒΥΣΜΑΤΩΝ: (ΣΤΟΙΧΕΙΟ ) ΘΗΛΥΚΟΣ ΠΡΟΣΑΡΜΟΓΕΑΣ ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ ΑΡΣΕΝΙΚΟΣ ΠΡΟΣΑΡΜΟΓΕΑΣ (ΣΤΟΙΧΕΙΟ 9) 2B85-A SHT 2B82-A SHT 2 2B85-A SHT 2 ΣΤΕΛΕΧΟΣ 9,5 mm (/8 ΙΝ.) ΑΠΟΣΤΑΤΗΣ (ΣΤΟΙΧΕΙΟ 8) ΑΠΟΣΤΑΤΗΣ (ΣΤΟΙΧΕΙΟ 8) ΣΤΕΛΕΧΟΣ 2,7 mm (/2 ΙΝ.) ΓΙΑ ΤΑ ΕΞΑΡΤΗΜΑΤΑ ΣΤΥΠΙΟΘΑΛΑΜΟΥ S00 ( SST) ΓΙΑ ΟΛΑ ΤΑ ΥΛΙΚΑ ΣΤΥΠΙΟΘΑΛΑΜΟΥ ΕΚΤΟΣ ΑΠΟ ΤΟ S00 ΔΙΑΤΑΞΕΙΣ ΜΕ ΕΝΑ ΠΑΡΕΜΒΥΣΜΑ ΔΑΚΤΥΛΙΟΣ (ΣΤΟΙΧΕΙΟ ) ΔΑΚΤΥΛΙΟΣ (ΣΤΟΙΧΕΙΟ ) ΑΠΟΣΤΑΤΗΣ (ΣΤΟΙΧΕΙΟ 8) ΕΠΑΝΩ ΚΑΘΑΡΙΣΤΗΡΑΣ (ΣΤΟΙΧΕΙΟ 2) ΔΑΚΤΥΛΙΟΣ (ΣΤΟΙΧΕΙΟ ) ΣΕΤ ΠΑΡΕΜΒΥΣΜΑΤΩΝ: (ΣΤΟΙΧΕΙΟ ) ΘΗΛΥΚΟΣ ΠΡΟΣΑΡΜΟΓΕΑΣ ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ ΑΡΣΕΝΙΚΟΣ ΠΡΟΣΑΡΜΟΓΕΑΣ ΣΤΕΛΕΧΟΣ 9,5 mm (/8 ΙΝ.) ΔΑΚΤΥΛΙΟΣ ΩΣΗΣ (ΣΤΟΙΧΕΙΟ 9) ΣΤΕΛΕΧΟΣ 2,7 mm (/2 ΙΝ.) ΓΙΑ ΒΑΛΒΙΔΕΣ NPS 2 ΑΠΟΣΤΑΤΗΣ (ΣΤΟΙΧΕΙΟ 8) 2B8 A 8A090 D 8A58 A ΣΤΕΛΕΧΟΣ 2,7 mm (/2 ΙΝ.) ΓΙΑ ΒΑΛΒΙΔΕΣ NPS ΚΑΙ A58 ΔΙΑΤΑΞΕΙΣ ΜΕ ΔΥΟ ΠΑΡΕΜΒΥΣΜΑΤΑ Αντικατάσταση κολάρου απλού ή με προέκταση κολάρο στεγανοποίησης τύπου φυσητήρα ENVIRO-SEAL (συγκρότημα στελέχους/φυσητήρα). Βγάλτε τον ενεργοποιητή και το κολάρο, ακολουθώντας τα βήματα έως 5 της διαδικασίας αντικατάστασης παρεμβύσματος (σαλαμάστρας) που αναφέρεται στην ενότητα «Συντήρηση». ΠΡΟΣΟΧΗ Για να αποφευχθεί η πρόκληση πιθανής ζημιάς στο προϊόν, καλύψτε το άνοιγμα στη βαλβίδα με την παρακάτω διαδικασία ώστε να προστατέψετε τις επιφάνειες στεγανοποίησης και να μην επιτρέψετε σε ξένα σωματίδια να εισέλθουν στην κοιλότητα του κορμού της βαλβίδας. 2. Αφαιρέστε προσεκτικά το συγκρότημα στελέχους/φυσητήρα ENVIRO-SEAL. Αν χρειαστεί, ανασηκώστε και βγάλτε και τον κλωβό. Βγάλτε την υπάρχουσα φλάντζα κολάρου και φλάντζα φυσητήρα και απορρίψτε τες. Καλύψτε το άνοιγμα στον κορμό βαλβίδας για να προστατέψετε τις επιφάνειας στεγανοποίησης και να μην επιτρέψετε την είσοδο ξένων σωματιδίων στην κοιλότητα του κορμού βαλβίδας. 8

19 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 ΠΡΟΣΟΧΗ Το συγκρότημα στελέχους/φυσητήρα ENVIRO-SEAL για βαλβίδες easy-e είναι διαθέσιμο μόνο με κοχλιωτή σύνδεση με διάτρηση πώματος/προσαρμογέα/στελέχους. Το υπάρχον πώμα βαλβίδας μπορεί να επαναχρησιμοποιηθεί με το νέο συγκρότημα στελέχους/φυσητήρα ή μπορείτε να τοποθετήσετε νέο πώμα. Αν το υπάρχον πώμα βαλβίδας επαναχρησιμοποιηθεί και ο προσαρμογέας είναι σε καλή κατάσταση, μπορείτε επίσης να επαναχρησιμοποιήσετε και τον προσαρμογέα. Ωστόσο, μην επαναχρησιμοποιείτε ποτέ παλαιό προσαρμογέα με νέο πώμα βαλβίδας. Αν χρησιμοποιήσετε παλαιό προσαρμογέα με νέο πώμα βαλβίδας, απαιτείται να διανοίξετε νέα οπή πείρου στον προσαρμογέα. Αυτό εξασθενίζει τον προσαρμογέα και μπορεί να προκαλέσει αστοχία κατά τη διάρκεια της λειτουργίας. Ωστόσο, ένα χρησιμοποιημένο πώμα βαλβίδας μπορεί να επαναχρησιμοποιηθεί με νέο προσαρμογέα, εξαιρουμένων των εσωτερικών μερών (trim) του Cavitrol III.. Επιθεωρήστε το υπάρχον πώμα βαλβίδας και τον προσαρμογέα. Αν είναι σε καλή κατάσταση, μπορούν να επαναχρησιμοποιηθούν με το νέο συγκρότημα στελέχους/φυσητήρα και δεν χρειάζεται να διαχωριστούν. ΠΡΟΣΟΧΗ Κατά την αφαίρεση/εγκατάσταση πώματος βαλβίδας στο συγκρότημα στελέχους/φυσητήρα ENVIRO-SEAL, το στέλεχος βαλβίδας δεν πρέπει να περιστρέφεται. Μπορεί να προκληθεί ζημιά στο φυσητήρα. Για να μην προκληθεί ζημιά στο προϊόν, μην πιάνετε το περίβλημα φυσητήρα ή άλλα εξαρτήματα του συγκροτήματος στελέχους/φυσητήρα. Πιάστε μόνο τα επίπεδα μέρη του στελέχους, εκεί όπου αυτό εκτείνεται πέρα από το επάνω μέρος του περιβλήματος φυσητήρα. Σημείωση Το συγκρότημα στελέχους/φυσητήρα ENVIRO-SEAL έχει στέλεχος ενός τεμαχίου.. Αν το πώμα βαλβίδας και ο προσαρμογέας δεν βρίσκονται σε καλή κατάσταση και πρέπει να αντικατασταθούν, βγάλτε πρώτα το συγκρότημα πώματος βαλβίδας/προσαρμογέα από το συγκρότημα στελέχους/φυσητήρα και στη συνέχεια βγάλτε το πώμα βαλβίδας από τον προσαρμογέα. Πρώτα, τοποθετήστε το συγκρότημα στελέχους/φυσητήρα και το πώμα βαλβίδας σε σφιγκτήρα με μαλακές σιαγόνες ή άλλο τύπο μέγγενης, ώστε οι σιαγόνες να πιάσουν το τμήμα του πώματος βαλβίδας που δεν αποτελεί επιφάνεια έδρασης. Βγάλτε τον πείρο με κτύπημα ή με τρυπανάκι (στοιχείο 8, σχήμα, 7 ή 20). Βγάλτε έξω τον πείρο (στοιχείο, σχήμα ). 5. Αντιστρέψτε το συγκρότημα στελέχους/φυσητήρα και πώματος/προσαρμογέα στο σφιγκτήρα με μαλακές σιαγόνες ή στη μέγγενη. Πιάστε τα επίπεδα τμήματα του στελέχους βαλβίδας ακριβώς κάτω από τα σπειρώματα για τη σύνδεση ενεργοποιητή/στελέχους. Ξεβιδώστε το συγκρότημα πώματος/προσαρμογέα από το συγκρότημα στελέχους/φυσητήρα. Ξεβιδώστε το πώμα βαλβίδας από τον προσαρμογέα.. Για να προσαρτήσετε το υπάρχον ή το νέο πώμα βαλβίδας στο στέλεχος του νέου συγκροτήματος στελέχους/φυσητήρα ENVIRO-SEAL, συνδέστε πρώτα το πώμα στον προσαρμογέα (αν το πώμα βαλβίδας αφαιρέθηκε από τον προσαρμογέα) ως εξής: Εντοπίστε τον προσαρμογέα. Λάβετε υπόψη ότι δεν έχει διανοιχτεί οπή στα σπειρώματα όπου το πώμα βιδώνεται στον προσαρμογέα. ΠΡΟΣΟΧΗ Για να μην προκληθεί ζημιά στα εξαρτήματα, μην πιάνετε το πώμα βαλβίδας ή άλλη επιφάνεια έδρασης κατά την παρακάτω διαδικασία. 9

20 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Σχήμα 9. Διατάξεις παρεμβύσματος με δύο ταινιωτούς/νηματοειδείς δακτύλιους από γραφίτη, για χρήση σε κολάρα με παρέμβυσμα τύπου φυσητήρα ENVIRO-SEAL ΔΑΚΤΥΛΙΟΣ (ΣΤΟΙΧΕΙΟ ) ΝΗΜΑΤΟΕΙΔΗΣ ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΑΛΑΜΑΣΤΡΑΣ) ΑΠΟ ΓΡΑΦΙΤΗ (ΣΤΟΙΧΕΙΟ 7) ΤΑΙΝΙΩΤΟΣ ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΑΛΑΜΑΣΤΡΑΣ) ΑΠΟ ΓΡΑΦΙΤΗ (ΣΤΟΙΧΕΙΟ 7) ΑΠΟΣΤΑΤΗΣ (ΣΤΟΙΧΕΙΟ 8) A5870 2B8 A 8A0909 D 2B02 A ΣΤΕΛΕΧΟΣ 9,5 mm (/8 ΙΝ.) ΣΤΕΛΕΧΟΣ 2,7 mm (/2 ΙΝ.) ΓΙΑ ΒΑΛΒΙΔΕΣ NPS 2 ΣΤΕΛΕΧΟΣ 2,7 mm (/2 ΙΝ.) ΓΙΑ ΒΑΛΒΙΔΕΣ NPS ΚΑΙ ΣΗΜΕΙΩΣΗ: ΠΡΟΣΤΑΤΕΥΤΙΚΕΣ ΡΟΔΕΛΕΣ ΑΠΟ ΨΕΥΔΑΡΓΥΡΟ ΜΕ ΠΑΧΟΣ 0,02 mm (0,00 ΙΝ.), ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΜΟΝΟ ΜΙΑ ΚΑΤΩ ΑΠΟ ΚΑΘΕ ΤΑΙΝΙΩΤΟ ΔΑΚΤΥΛΙΟ ΑΠΟ ΓΡΑΦΙΤΗ. Ασφαλίστε το πώμα βαλβίδας σε σφιγκτήρα με μαλακές σιαγόνες ή άλλο τύπο μέγγενης. Μην πιάνετε το πώμα από οποιαδήποτε επιφάνεια έδρασης. Τοποθετήστε το πώμα στο σφιγκτήρα ή τη μέγγενη, για να διευκολύνετε το βίδωμα του προσαρμογέα. Βιδώστε τον προσαρμογέα στο πώμα βαλβίδας και σφίξτε τον με την κατάλληλη τιμή ροπής στρέψης. 7. Ολοκληρώστε την εγκατάσταση ακολουθώντας τα βήματα 7 έως 9 και 2 έως 5 των οδηγιών εγκατάστασης κολάρου με παρέμβυσμα τύπου φυσητήρα ENVIRO-SEAL που παρέχονται στις σελίδες και 5. Καθαρισμός του κολάρου στεγανοποίησης τύπου φυσητήρα ENVIRO-SEAL Μπορείτε να καθαρίσετε ή να ελέγξετε για διαρροή το κολάρο με παρέμβυσμα τύπου φυσητήρα ENVIRO-SEAL. Ανατρέξτε στο σχήμα για την απεικόνιση του κολάρου με παρέμβυσμα τύπου φυσητήρα ENVIRO-SEAL και εκτελέστε τα παρακάτω βήματα για τον καθαρισμό ή τον έλεγχο για διαρροή.. Βγάλτε τις δύο διαμετρικά αντίθετες τάπες σωλήνα (στοιχείο ). 2. Συνδέστε υγρό καθαρισμού σε μία από τις συνδέσεις τάπας σωλήνα.. Τοποθετήστε κατάλληλο σωλήνα ή σωλήνωση στην άλλη σύνδεση τάπας σωλήνας για να απομακρύνετε το υγρό καθαρισμού ή να κάνετε σύνδεση με αναλυτή για έλεγχο της διαρροής.. Αφού ο καθαρισμός ή η δοκιμή για διαρροή έχει ολοκληρωθεί, αφαιρέστε το σωλήνα ή τη σωλήνωση και επανατοποθετήστε τις τάπες σωλήνα (στοιχείο ). Πίνακας 7. Τυπικοί χαρακτηρισμοί υλικών Τυπικός χαρακτηρισμός Κοινή ονομασία ή εμπορική επωνυμία Κράμα με σκληρή όψη CoCr-A R000 S700 SST S00 SST S000 SST S00 SST Χυτός ανθρακοχάλυβας WCC CoCr-A Χυτό κράμα (Alloy ) Ανοξείδωτος χάλυβας 7-PH Ανοξείδωτος χάλυβας Ανοξείδωτος χάλυβας 0 Ανοξείδωτος χάλυβας WCC 20

21 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Παραγγελία εξαρτημάτων Σε κάθε συγκρότημα κορμού-κολάρου αντιστοιχεί ένας αριθμός σειράς, ο οποίος βρίσκεται στη βαλβίδα. Αυτός ο ίδιος αριθμός εμφανίζεται επίσης στην πινακίδα ενεργοποιητή όταν η βαλβίδα αποστέλλεται από το εργοστάσιο ως μέρος του συγκροτήματος βαλβίδας ελέγχου. Ανατρέξτε στον αριθμό σειράς όταν πρόκειται να επικοινωνήσετε με το γραφείο πωλήσεων της Emerson Process Management για τεχνική βοήθεια. Κατά την παραγγελία ανταλλακτικών, ανατρέξτε στον αριθμό σειράς και στον αριθμό εξαρτήματος χαρακτήρων του κάθε εξαρτήματος που θέλετε, οι οποίοι περιέχονται στον παρακάτω κατάλογο εξαρτημάτων ή κιτ εξαρτημάτων. Ανατρέξτε στον πίνακα 7 για τους τυπικούς και κοινούς χαρακτηρισμούς υλικών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά της Fisher. Τα εξαρτήματα που δεν παρέχονται από την Emerson Process Management δεν πρέπει, σε καμία περίπτωση, να χρησιμοποιούνται σε οποιαδήποτε βαλβίδα Fisher, διότι κάτι τέτοιο ενδέχεται να ακυρώσει την εγγύηση, να επηρεάσει αρνητικά την απόδοση της βαλβίδας και μπορεί να προκαλέσει σωματικές βλάβες και υλικές ζημίες. Σημείωση Ούτε η Emerson, ούτε η Emerson Process Management, ούτε οποιαδήποτε από τις θυγατρικές τους οντότητες αναλαμβάνουν ευθύνη για την επιλογή, τη χρήση ή τη συντήρηση οποιουδήποτε προϊόντος. Ο αγοραστής και ο τελικός χρήστης έχουν την ευθύνη για την επιλογή, τη χρήση και τη συντήρηση οποιουδήποτε προϊόντος. Κιτ εξαρτημάτων Κιτ φλαντζών Gasket Kits (includes keys 0,, 2,, and 5; plus and 20 on some restricted capacity valves) DESCRIPTION Full Capacity Valves NPS & -/ NPS -/2 (NPS 2 EAT) NPS 2 NPS 2-/2 (NPS EAT) NPS (NPS EAT) NPS (NPS EAT) NPS NPS 8 Restricted Capacity Valves w/ Metal Seating NPS -/2 x (NPS 2 x EAT) NPS 2 x NPS 2-/2 x -/2 (NPS x -/2 EAT) NPS x 2 (NPS x 2 EAT) NPS x 2-/2 (NPS x 2-/2 EAT) PART NUMBER -98 to 59 C (-25 to 00 F) RGASKETX2 RGASKETX72 RGASKETX82 RGASKETX92 RGASKETX202 RGASKETX22 RGASKETX222 RGASKETX22 RGASKETX22 RGASKETX252 RGASKETX22 RGASKETX272 RGASKETX282 2

22 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Κιτ παρεμβυσμάτων Κιτ επισκευής στάνταρ παρεμβυσμάτων (μη κινητού φορτίου) Standard Packing Repair Kits (non live-loaded) Stem Diameter, mm (Inches) Yoke Boss Diameter, mm (Inches) 9.5 (/8) 5 (2-/8) 2.7 (/2) 7 (2-/) 9. () 90 (-9/) PTFE (Contains keys, 8, 0,, and 2) RPACKX0002 RPACKX00022 RPACKX0002 Double PTFE (Contains keys, 8,, 2) RPACKX0002 RPACKX00052 RPACKX0002 PTFE/Composition (Contains keys 7, 8,, and 2) RPACKX00072 RPACKX00082 RPACKX00092 Single Graphite Ribbon/Filament (Contains keys 7 [ribbon ring], 7 [filament ring], 8, and ) Single Graphite Ribbon/Filament (Contains keys 7 [ribbon ring], 7 [filament ring]) Double Graphite Ribbon/Filament (Contains keys 7 [ribbon ring], 7 [filament ring], 8, and ) RPACKX0002 RPACKX002 RPACKX0022 RPACKX002 RPACKX002 RPACKX0052 RPACKX002 RPACKX0072 RPACKX0082 Κιτ μετατροπής σε παρέμβυσμα ENVIRO-SEAL Τα κιτ μετατροπής περιλαμβάνουν εξαρτήματα για τη μετατροπή των βαλβίδων με υπάρχοντα τυπικά κολάρα σε στυπιοθαλάμο ENVIRO-SEAL. Ανατρέξτε στο σχήμα για τους αριθμούς στοιχείου του παρεμβύσματος από PTFE, στο σχήμα 2 για τους αριθμούς στοιχείου του παρεμβύσματος ULF από γραφίτη και στο σχήμα για τους αριθμούς στοιχείου του διπλού παρεμβύσματος. Τα κιτ από PTFE περιλαμβάνουν τα στοιχεία 200, 20, 2, 22, 2, 25, 2, 27, 28, πινακίδα και δεσμό καλωδίου. Τα κιτ ULF από γραφίτη περιλαμβάνουν τα στοιχεία 200, 20, 207, 208, 209, 20, 2, 22, 2, 27, πινακίδα και δεσμό καλωδίου Τα διπλά κιτ περιλαμβάνουν τα στοιχεία 200, 20, 207, 209, 2, 22, 2, 25, 2, 27, πινακίδα και δεσμό καλωδίου. Οι κατασκευές στελέχους και στυπιοθαλάμου που δεν πληρούν τις προδιαγραφές φινιρίσματος στελέχους, τις ανοχές διαστάσεων και τις προδιαγραφές σχεδίασης της Emerson Process Management, μπορεί να επηρεάσουν αρνητικά την απόδοση αυτού του κιτ παρεμβύσματος. Για τους αριθμούς εξαρτήματος των ξεχωριστών μερών των κιτ παρεμβύσματος ENVIRO-SEAL, ανατρέξτε στο εγχειρίδιο οδηγιών «Σύστημα παρεμβυσμάτων ENVIRO-SEAL για βαλβίδες ολισθαίνοντος στελέχους», D02X02. ENVIRO-SEAL Packing Retrofit Kits PACKING MATERIAL 9.5 (/8) 5 (2-/8) STEM DIAMETER AND YOKE BOSS DIAMETER, mm (INCH) 2.7 (/2) 7 (2-/) 9. () 90 (-9/) 25. () 27 (5).8 (-/) 27 (5, 5H) Double PTFE RPACKXRT02 RPACKXRT022 RPACKXRT02 RPACKXRT02 RPACKXRT052 Graphite ULF RPACKXRT22 RPACKXRT272 RPACKXRT282 RPACKXRT292 RPACKXRT02 Duplex RPACKXRT22 RPACKXRT222 RPACKXRT22 RPACKXRT22 RPACKXRT252 Κιτ επισκευής παρεμβύσματος ENVIRO-SEAL Τα κιτ επισκευής περιλαμβάνουν εξαρτήματα για την αντικατάσταση των «μαλακών» υλικών παρεμβύσματος σε βαλβίδες που έχουν ήδη τοποθετημένες διατάξεις παρεμβύσματος ENVIRO-SEAL ή σε βαλβίδες στις οποίες έχει γίνει αναβάθμιση με κιτ μετατροπής σε παρέμβυσμα ENVIRO-SEAL. Ανατρέξτε στο σχήμα για τους αριθμούς στοιχείου του παρεμβύσματος από PTFE, στο σχήμα 2 για τους αριθμούς στοιχείου του παρεμβύσματος ULF από γραφίτη και στο σχήμα για τους αριθμούς στοιχείου του διπλού παρεμβύσματος. Τα κιτ επισκευής PTFE περιλαμβάνουν τα στοιχεία 2, 25 και 28. Τα κιτ επισκευής ULF από γραφίτη περιλαμβάνουν τα στοιχεία 207, 208, 209, 20 και 2. Τα κιτ επισκευής διπλού παρεμβύσματος περιλαμβάνουν τα στοιχεία 207, 209, 2 και 25. Οι κατασκευές στελέχους και στυπιοθαλάμου που δεν πληρούν τις προδιαγραφές φινιρίσματος στελέχους, τις ανοχές διαστάσεων και τις προδιαγραφές σχεδίασης της Emerson Process Management, μπορεί να επηρεάσουν αρνητικά την απόδοση αυτού του κιτ παρεμβύσματος. Για τους αριθμούς εξαρτήματος των ξεχωριστών μερών των κιτ παρεμβύσματος ENVIRO-SEAL, ανατρέξτε στο εγχειρίδιο οδηγιών «Σύστημα παρεμβυσμάτων ENVIRO-SEAL για βαλβίδες ολισθαίνοντος στελέχους», D02X02. 22

23 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 ENVIRO-SEAL Packing Repair Kits Stem Diameter, mm (Inches) Yoke Boss Diameter, mm (Inches) 9.5 (/8) 5 (2-/8) 2.7 (/2) 7 (2-/) 9. () 90 (-9/) 25. () 27 (5).8 (-/) 27 (5, 5H) Double PTFE (contains keys 2, 25, & 28) RPACKX0092 RPACKX00202 RPACKX0022 RPACKX00222 RPACKX0022 Graphite ULF (contains keys 207, 208, 209, 20, and 2) RPACKX00592 RPACKX0002 RPACKX002 RPACKX0022 RPACKX002 Duplex (contains keys 207, 209, 2, and 25) RPACKX00292 RPACKX0002 RPACKX002 RPACKX0022 RPACKX002 Σχήμα 0. Τυπικό σύστημα παρεμβυσμάτων ULF από γραφίτη HIGH-SEAL Σχήμα 2. Τυπικό σύστημα παρεμβυσμάτων ENVIRO-SEAL με παρέμβυσμα (σαλαμάστρα) ULF από γραφίτη ΜΠΟΥΖΟΝΙ (ΣΤΟΙΧΕΙΟ 200) ΕΞΑΓΩΝΙΚΟ ΠΑΞΙΜΑΔΙ (ΣΤΟΙΧΕΙΟ 22) ΣΥΓΚΡΟΤΗΜΑ ΠΑΚΕΤΟΥ ΕΛΑΤΗΡΙΩΝ (ΣΤΟΙΧΕΙΟ 27) ΦΛΑΝΤΖΑ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΤΟΙΧΕΙΟ 20) ΔΑΚΤΥΛΙΟΣ- ΟΔΗΓΟΣ (ΣΤΟΙΧΕΙΟ 207) ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΑΛΑΜΑΣΤΡΑΣ) (ΣΤΟΙΧΕΙΟ 209) ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΑΛΑΜΑΣΤΡΑΣ) (ΣΤΟΙΧΕΙΟ 20) ΡΟΔΕΛΕΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΑΛΑΜΑΣΤΡΑΣ) (ΣΤΟΙΧΕΙΟ 2) ΔΑΚΤΥΛΙΟΣ- ΟΔΗΓΟΣ (ΣΤΟΙΧΕΙΟ 208). ΤΟ ΣΤΟΙΧΕΙΟ ΜΕ ΑΡΙΘΜΟ 29 ΔΕΝ ΑΠΑΙΤΕΙΤΑΙ ΓΙΑ ΤΟ ΣΤΕΛΕΧΟΣ /8 ΙΝΤΣΩΝ 9B5-A ΔΑΚΤΥΛΙΟΣ ΣΤΥΠΙΟΘΑΛΑΜΟΥ (ΣΤΟΙΧΕΙΟ 2) 9B2/A Σχήμα. Τυπικό σύστημα παρεμβυσμάτων ENVIRO-SEAL με παρέμβυσμα (σαλαμάστρα) από PTFE Σχήμα. Τυπικό σύστημα παρεμβυσμάτων ENVIRO-SEAL με διπλό παρέμβυσμα (σαλαμάστρα) ΕΞΑΓΩΝΙΚΟ ΠΑΞΙΜΑΔΙ (ΣΤΟΙΧΕΙΟ 22) ΦΛΑΝΤΖΑ ΠΑΡΕΜΒΥΣΜΑΤΟΣ (ΣΤΟΙΧΕΙΟ 20) ΜΠΟΥΖΟΝΙ (ΣΤΟΙΧΕΙΟ 200) ΣΥΓΚΡΟΤΗΜΑ ΠΑΚΕΤΟΥ ΕΛΑΤΗΡΙΩΝ (ΣΤΟΙΧΕΙΟ 27) ΡΟΔΕΛΕΣ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΤΗΝ ΕΞΩΘΗΣΗ ΔΙΑΤΡΗΤΟΙ ΚΟΙΛΟΙ ΔΑΚΤΥΛΙΟΙ (ΣΤΟΙΧΕΙΟ 2) ΚΑΤΩ ΚΑΘΑΡΙΣΤΗΡΑΣ (ΣΤΟΙΧΕΙΟ 28) ΣΕΤ ΠΑΡΕΜΒΥΣΜΑΤΩΝ (ΣΤΟΙΧΕΙΟ 25) ΔΑΚΤΥΛΙΟΣ ΣΤΥΠΙΟΘΑΛΑΜΟΥ (ΣΤΟΙΧΕΙΟ 2) A A297-2

24 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Κατάλογος εξαρτημάτων Σημείωση Οι αριθμοί εξαρτήματος φαίνονται μόνο για τα συνιστώμενα ανταλλακτικά. Για τους αριθμούς εξαρτήματος που δεν φαίνονται, επικοινωνήστε με το γραφείο πωλήσεων της Emerson Process Management. Κολάρο (σχήματα έως 9 και σχήμα ) Στοιχείο Περιγραφή Αριθμός εξαρτήματος Bonnet/ENVIRO-SEAL bellows seal bonnet If you need a bonnet or an ENVIRO-SEAL bellows seal bonnet as a replacement part, order by valve size and stem diameter, serial number, and desired material. 2 Extension Bonnet Baffle Packing Flange ENVIRO-SEAL bellows seal packing flange Packing Flange Stud ENVIRO-SEAL bellows seal stud bolt 5 Packing Flange Nut 5 ENVIRO-SEAL bellows seal hex nut * Packing set, PTFE see following table * ENVIRO-SEAL bellows seal packing set PTFE for 9.5 mm (/8 inch) stem ( req'd for single packing, 2 req'd for double packing) 2A90X02 PTFE for NPS 2 with 2.7 mm (/2 inch) stem (2 req'd for double packing) 2A90X02 PTFE for NPS and with 2.7 mm (/2 inch) stem (2 req'd for double packing) 2A882X02 7* Packing ring, PTFE composition see following table 7* ENVIRO-SEAL bellows seal packing ring for low chloride graphite ribbon/filament packing arrangement Ribbon packing ring for 9.5 mm (/8 inch) and NPS 2 with 2.7 mm (/2 inch) stem ( req'd) 8A0908X02 Filament packing ring for 9.5 mm (/8 inch) and NPS 2 with 2.7 mm (/2 inch) stem ( req'd) P905X072 Ribbon packing ring for NPS and with 2.7 mm (/2 inch) stem ( req'd) 8A098X02 Filament packing ring for NPS and with 2.7 mm (/2 inch) stem ( req'd) A095X02 8 Spring 8 Lantern ring 8 ENVIRO-SEAL bellows seal spring 8 ENVIRO-SEAL bellows seal spacer 0 Special washer * Packing Box Ring, S mm (/8 inch) stem, J mm (/2 inch) stem, J mm ( inch) stem, J mm (-inch) stem, J mm (-/ inch) stem, J Στοιχείο Περιγραφή Αριθμός εξαρτήματος 2* Upper Wiper, felt 9.5 mm (/8 inch) stem J mm (/2 inch) stem J mm ( inch) stem J mm (-inch) stem J mm (-/ inch) stem J * ENVIRO-SEAL bellows seal upper wiper For 9.5 mm (/8 inch) and NPS 2 with 2.7 mm (/2 inch) stem 8A088X02 For NPS and with 2.7 mm (/2 inch) stem 8A0870X02 Packing Follower * ENVIRO-SEAL bellows seal bushing For 9.5 mm (/8 inch) stem ( req'd), for NPS 2 with 2.7 mm (/2 inch) stem (2 req'd) S00/PTFE 8A0820X02 R000 8A089X02 S00/Cr Coated B55X02 For NPS and with 2.7 mm (/2 inch) stem ( req'd) S00/PTFE 8A082X02 R000 8A082X02 S00/Cr Coated B57X02 * ENVIRO-SEAL bellows seal bushing/liner For 9.5 mm (/8 inch) stem ( req'd), for NPS 2 with 2.7 mm (/2 inch) stem (2 req'd) N027 bushing, PTFE/glass liner 2B27X02 N027 bushing, PTFE/carbon liner 2B27X02 For NPS and with 2.7 mm (/2 inch) stem ( req'd) N027 bushing, PTFE/glass liner 2B275X02 N027 bushing, PTFE/carbon liner 2B275X02 Pipe Plug Lubricator Lubricator/Isolating Valve 5 Yoke Locknut 5 ENVIRO-SEAL bellows seal Locknut Pipe Plug ENVIRO-SEAL bellows seal pipe plug 20* ENVIRO-SEAL bellows seal stem/bellows assembly Ply Bellows S00 trim mat'l, N025 bellows mat'l NPS w/ 9.5 mm (/8 inch) stem 2B22X02 NPS -/2 w/ 9.5 mm (/8 inch) stem 2B225X02 NPS 2 w/ 2.7 mm (/2 inch) stem 2B22X02 NPS w/ 2.7 mm (/2 inch) stem 2B227X02 NPS w/ 2.7 mm (/2 inch) stem 2B228X02 N0022 trim mat'l, N0022 bellows mat'l NPS w/ 9.5 mm (/8 inch) stem 2B22X022 NPS -/2 w/ 9.5 mm (/8 inch) stem 2B225X022 NPS 2 w/ 2.7 mm (/2 inch) stem 2B22X022 NPS w/ 2.7 mm (/2 inch) stem 2B227X022 NPS w/ 2.7 mm (/2 inch) stem 2B228X022 2 Ply Bellows S00 trim mat'l, N025 bellows mat'l NPS w/ 9.5 mm (/8 inch) stem 2B22X02 NPS -/2 w/ 9.5 mm (/8 inch) stem 2B225X02 NPS 2 w/ 2.7 mm (/2 inch) stem 2B22X02 NPS w/ 2.7 mm (/2 inch) stem 2B227X02 2 *Συνιστώμενα ανταλλακτικά

25 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Keys *, 7*, 8, and 0 Packing Box Parts () PTFE V-Ring Packing PTFE/ Composition Packing Graphite Ribbon/ Filament DESCRIPTION KEY NO. STEM DIAMETER, mm (INCHES) 9.5 (/8) 2.7 (/2) 9. () 25. ().8 (-/) Packing Set, PTFE ( req'd for single, 2 req'd for double) (2) R R R R R Spring, Stainless Steel (for single only) 8 F25702 F F25702 D D87702 Lantern Ring, Stainless Steel (for double only) 8 F5072 J N U W Quantity required Double 2 Special Washer, Stainless Steel (for single only) 0 F25202 F2502 F25002 H H Packing Ring, PTFE composition 7 F70X002 E90002 E9002 D758X002 D7520X002 Quantity required Double Lantern Ring, Stainless Steel ( required) 8 F5072 J N U W Graphite Ribbon Ring 7 V0X0022 V802X0022 V29X0022 U78X0022 V5X0022 Quantity required Single Double Graphite Filament Ring 7 F70X022 E90X0222 E9X0282 D758X02 D7520X02 Quantity required Single 2 2 Double Lantern Ring 8 F5072 J N U W Quantity required Single Double 2 Warning Tag B95X02 B95X02 B95X02 B95X02 B95X02. For ENVIRO-SEAL or HIGH-SEAL packing box parts, see instruction manual ENVIRO-SEAL Packing System for Sliding-Stem Valves, D02X02 or HIGH-SEAL Live-Loaded Packing System, D05X Key for double construction contains one extra packing ring for the 9.5 mm (/8 inch) stem and one extra lower wiper for all sizes. Discard upon assembly. Στοιχείο Περιγραφή Αριθμός εξαρτήματος Στοιχείο Περιγραφή Αριθμός εξαρτήματος NPS w/ 2.7 mm (/2 inch) stem N0022 trim mat'l, N0022 bellows mat'l NPS w/ 9.5 mm (/8 inch) stem NPS -/2 w/ 9.5 mm (/8 inch) stem NPS 2 w/ 2.7 mm (/2 inch) stem NPS w/ 2.7 mm (/2 inch) stem NPS w/ 2.7 mm (/2 inch) stem 22* ENVIRO-SEAL bellows seal bonnet gasket (graphite/s00) NPS /2 through -/ NPS -/2 NPS 2 2B228X02 2B22X02 2B225X02 2B22X02 2B227X02 2B228X02 2BX022 2B7X022 2B8X022 NPS 2B9X022 NPS 2B20X022 2 ENVIRO-SEAL bellows seal adaptor 25 Cap Screw 2 Hex Nut 27 Pipe Nipple for lubricator/isolating valve 28 ENVIRO-SEAL bellows seal nameplate, warning 29 ENVIRO-SEAL bellows seal drive screw Lubricant, Anti-Seize (not included with valve) * ENVIRO-SEAL bellows seal pin 2B95X02 7 ENVIRO-SEAL bellows seal warning tag 8 ENVIRO-SEAL bellows seal tie 9 ENVIRO-SEAL bellows seal thrust ring *Συνιστώμενα ανταλλακτικά 25

26 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Σχήμα. Τυπικά κολάρα 0A925-A ΛΕΠΤΟΜΕΡΕΙΑ ΤΗΣ ΣΤΕΡΕΩΣΗΣ ΜΕ ΜΠΟΥΛΟΝΙΑ ΤΟΥ ΕΝΕΡΓΟΠΟΙΗΤΗ ΠΡΟΕΞΟΧΗΣ ΖΥΓΟΥ 27 MM (5 IN.) E020 ΑΠΛΟ ΚΟΛΑΡΟ ΑΛΕΙΨΤΕ ΛΙΠΑΝΤΙΚΟ CU9-C 2B97-A ΚΟΛΑΡΟ ΜΕ ΠΑΡΕΜΒΥΣΜΑ ΤΥΠΟΥ ΦΥΣΗΤΗΡΑ ENVIRO-SEAL ΚΟΛΑΡΟ ΕΠΕΚΤΑΣΗΣ ΤΥΠΟΥ Ή 2 2

27 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Σχήμα 5. Εναλλακτικές διαμορφώσεις B220-A A7 ΡΟΗ ΠΡΟΣ ΤΑ ΠΑΝΩ ΡΟΗ ΠΡΟΣ ΤΑ ΚΑΤΩ ET NPS ΕΩΣ 8 ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΕΙ ΔΑΚΤΥΛΙΟΥΣ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΤΗΝ ΕΞΩΘΗΣΗ PEEK Στοιχείο Περιγραφή Αριθμός εξαρτήματος Κορμός βαλβίδας (σχήματα έως 2) Valve Body If you need a valve body as a replacement part, order by valve size, serial number, and desired material. 2* Valve plug see following table * Cage see following table Trim adaptor 5 Trim adaptor 7* Valve plug stem see following table 8* Pin, Stainless Steel 9.5 mm (/8 inch) stem V mm (/2 inch) stem V mm ( inch) stem V mm ( inch) or.8 mm (-/ inch) stem V * Liner see following table 9* Seat Ring see following table 0* Bonnet Gasket see following table * Cage Gasket see following table 2* Spiral-Wound Gasket see following table * Seat Ring or Liner Gasket see following table * Adaptor Gasket see following table 5 Cap Screw 5 Stud Nut 7 Pipe Plug, for use in valves with drain tapping only 8 Flow Direction Arrow 9 Drive Screw, Stainless Steel 20* Adaptor Gasket see following table 2* Seat Disk Retainer see following table 22* Disk Seat see following table 2* Disk see following table 2* Seal Ring (EAT) see following table 25* Backup Ring (EAT) see following table 2 Load Ring (for NPS 8 ET only) Στοιχείο Περιγραφή Αριθμός εξαρτήματος 27* Retaining Ring see following table 27* Shim (EAT) see following table 28* Seal Ring (ET) see following table 29* Backup Ring (ET) see following table * Whisper Trim III Cage Retainer for Levels A, B & C (NPS ET only) 0 Stainless steel 22A255X02 WCC steel (ENC) 22A25X02 Stainless Steel (ENC) 22A25X022 Stainless Steel w/cocr-a bore 22A257X02 Stainless Steel (Cr Cr) A9792X02 * Whisper Trim III Cage Retainer & Baffle Ass'y for Level D (NPS ET only) 0 Stainless Steel retainer & steel baffle 22A258X02 WCC steel (ENC) retainer & steel baffle 22A258X022 Stainless Steel (ENC) retainer & steel baffle 22A258X052 Stainless Steel w/cocr-a retainer & steel baffle 22A258X02 Stainless steel (ENC) retainer & stainless steel baffle 22A258X02 Stainless Steel (Cr Cr) retainer & Stainless Steel baffle 22A258X02 * Cavitrol III Cage Retainer, Stainless Steel ET only) NPS valve (required w/2-stage cage only) 2A258X02 NPS -/2 valve 2A259X02 NPS 2 valve 2A00X02 NPS 2-/2 valve 2A20X02 NPS valve 2A95X02 NPS valve 2A58X02 NPS valve 2A580X02 NPS 8 valve 2A97X02 2 Whisper Trim III Bonnet Spacer (NPS ET only) 5* Shim see following table 5 Wire * Anti-Extrusion Ring see following table *Συνιστώμενα ανταλλακτικά 27

28 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Σχήμα. Βαλβίδες ET και EAT της Fisher, NPS έως ΚΑΤΕΥΘΥΝΣΗ ΡΟΗΣ ΚΛΩΒΟΣ Whisper Trim ΓΡΑΜΜΙΚΟΣ ΚΛΩΒΟΣ, ΚΛΩΒΟΣ ΓΡΗΓΟΡΟΥ ΑΝΟΙΓΜΑΤΟΣ Ή ΙΣΟΥ ΠΟΣΟΣΤΟΥ Ή ΚΛΩΒΟΣ Cavitrol ΠΡΟΒΟΛΗ A ΡΟΗ ΠΡΟΣ ΤΑ ΕΠΑΝΩ ΠΡΟΒΟΛΗ A ΡΟΗ ΠΡΟΣ ΤΑ ΚΑΤΩ ΣΩΣΤΟΣ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ ΤΟΥ ΠΩΜΑΤΟΣ ΜΕ ΕΛΑΤΗΡΙΩΤΟ ΔΑΚΤΥΛΙΟ ΠΑΡΕΜΒΥΣΜΑΤΟΣ ΛΕΠΤΟΜΕΡΕΙΑ ΕΔΡΑΣ ΑΠΟ PTFE ΚΑΙ ΔΑΚΤΥΛΙΟΥ ΠΑΡΕΜΒΥΣΜΑΤΟΣ ΔΥΟ ΤΕΜΑΧΙΩΝ E098 ΡΟΗ ΠΡΟΣ ΤΑ ΠΑΝΩ ΡΟΗ ΠΡΟΣ ΤΑ ΚΑΤΩ ΜΕΤΑΛΛΙΚΗ EAT ΜΕ ΕΔΡΑ ΚΑΙ ΔΑΚΤΥΛΙΟ A7928-C ET ΠΛΗΡΟΥΣ ΧΩΡΗΤΙΚΟΤΗΤΑΣ ΜΕ ΜΕΤΑΛΛΙΚΗ ΕΔΡΑ ΚΑΙ ΠΡΟΑΙΡΕΤΙΚΗ ΤΑΠΑ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΛΕΠΤΟΜΕΡΕΙΑ EAT ΤΥΠΟΥ ΧΙΤΩΝΙΟΥ (ΜΕΤΑΛΛΙΚΗ ΕΔΡΑ ΜΟΝΟ) 28

29 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Σχήμα 7. Συγκρότημα βαλβίδας ET της Fisher με κλωβό Whisper Trim III και προαιρετική τάπα αποστράγγισης ΚΑΤΑΣΚΕΥΗ ΠΛΗΡΟΥΣ ΧΩΡΗΤΙΚΟΤΗΤΑΣ ΜΕ ΜΕΤΑΛΛΙΚΗ ΕΔΡΑ E097 ΛΕΠΤΟΜΕΡΕΙΑ ΕΔΡΑΣ ΑΠΟ PTFE 29

30 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Σχήμα 8. Συγκρότημα βαλβίδας ET της Fisher με κλωβό WhisperFlo και προαιρετική τάπα αποστράγγισης E ΛΕΠΤΟΜΕΡΕΙΑ ΕΔΡΑΣ ΑΠΟ PTFE 22 0

31 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Σχήμα 9. Συγκρότημα βαλβίδας ET NPS 8 της Fisher με κλωβό WhisperFlo και προαιρετική τάπα αποστράγγισης 2 2 E0200 ΛΕΠΤΟΜΕΡΕΙΑ ΕΔΡΑΣ ΑΠΟ PTFE 22

32 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Σχήμα 20. Λεπτομέρειες των βαλβίδων ET NPS 8 και Cavitrol III της Fisher με προαιρετική τάπα αποστράγγισης ΚΑΤΕΥΘΥΝΣΗ ΡΟΗΣ ΠΡΟΒΟΛΗ A 5A8-B ΚΑΤΑΣΚΕΥΕΣ ΜΕ ΚΛΩΒΟ Cavitrol III ΣΤΑΔΙΟΥ, ΕΩΣ NPS, ΠΟΥ ΔΕΙΧΝΟΥΝ ΤΟ ΣΩΣΤΟ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟ ΤΟΥ ΠΩΜΑΤΟΣ ΜΕ ΕΛΑΤΗΡΙΩΤΟ ΔΑΚΤΥΛΙΟ ΠΑΡΕΜΒΥΣΜΑΤΟΣ ΠΡΟΒΟΛΗ A ΠΡΟΒΟΛΗ A 5A728-B 5A82-A ΜΕΓΕΘΟΣ ΒΑΛΒΙΔΑΣ NPS ΕΩΣ ΜΕΓΕΘΟΣ ΒΑΛΒΙΔΑΣ NPS 8 ΠΩΜΑ ΚΑΙ ΔΑΚΤΥΛΙΟΣ ΠΑΡΕΜΒΥΣΜΑΤΟΣ ΜΕ ΦΟΡΤΙΣΗ ΕΛΑΤΗΡΙΟΥ ΠΟΥ ΦΑΙΝΕΤΑΙ ΣΤΟ ΣΩΣΤΟ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟ ΓΙΑ ΚΛΩΒΟ Cavitrol III 2 ΣΤΑΔΙΩΝ 2

33 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Σχήμα 2. Λεπτομέρεια σετ φλάντζας που φαίνεται με την προαιρετική τάπα αποστράγγισης ΔΑΚΤΥΛΙΟΣ ΦΟΡΤΙΟΥ 0A290 ΣΤΑΝΤΑΡ ΚΑΤΑΣΚΕΥΗ NPS 8 ΛΕΠΤΟΜΕΡΕΙΑ ΕΣΩΤΕΡΙΚΩΝ ΜΕΡΩΝ (TRIM) ΠΕΡΙΟΡΙΣΜΕΝΗΣ ΧΩΡΗΤΙΚΟΤΗΤΑΣ ΛΕΠΤΟΜΕΡΕΙΑ ΕΣΩΤΕΡΙΚΩΝ ΜΕΡΩΝ (TRIM) ΠΛΗΡΟΥΣ ΧΩΡΗΤΙΚΟΤΗΤΑΣ A9-A 0A952-F

34 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Actuator Groups Group 5 mm (2-/8 inches), 7 mm (2-/ inches), or 90 mm (-9/ inches) Yoke Boss 585C B 8 Group mm (5 inches) Yoke Boss inches maximum travel 585C Group mm (-9/ inches) Yoke Boss.25 to inches maximum travel MO MO 7 7 MO 7-7- MO Group 0 27 mm (5 inches) Yoke Boss inches maximum travel 7 7- Group mm (5 inches) Yoke Boss inches maximum travel 57 MO 57- MO & 5 57 & mm ( inches) maximum travel mm (2-/ inches) Yoke Boss Group 0 27 mm (5 inches) Yoke Boss inches maximum travel 7 Group mm (-9/ inches) Yoke Boss inches maximum travel C Group mm (-9/ inches) Yoke Boss inches maximum travel Group 0 27 mm (5 inches) Yoke Boss inches maximum travel 7 MO 7- MO Group mm (5 inches) Yoke Boss inches maximum travel Group mm (2-/ inches) Yoke Boss inches maximum travel 585C C C Group mm (-9/ inches) Yoke Boss 8 inches maximum travel Group mm (5 inches) Yoke Boss 8 inches maximum travel 585C 585C Key 2* Valve Plug for Constructions with Two-Piece Seal Ring VALVE SIZE, NPS STEM DIAMETER ET EAT mm Inches, -/, or -/2 x or 2 x -/2 2 2 or x 2 x /8 /2 /8 /2 /2 STAINLESS STEEL HARDENED (STD) V5772 V57272 V5772 V5772 V57572 V5772 STAINLESS STEEL () V V V V V V STAINLESS STEEL w/cocr-a ON SEAT () A55X02 A5X02 A52X02 0A9X02 A52X02 A525X02 STAINLESS STEEL w/cocr-a ON SEAT & GUIDE () A57X02 A58X02 0A8X02 0AX02 A52X02 A527X02 2 x 2.7 /2 V57272 V A5X02 A58X02 2-/2 or x 2-/2 or x 2-/ /2 V57772 V57872 V V A50X02 A5X02 A52X02 A5X02 2-/2 x -/2 x -/2 2.7 /2 V5772 V A9X02 0AX /2 /2 -/. Not for use with 7-PH stainless steel cages above 20 C (0 F). V57972 V58072 V5872 V582X0022 V5872 V5872 V58572 V5872 V V V V582X0072 V V V V A5X02 A50X02 A5X02 A52X02 A5X02 A550X02 0A507X02 0A508X02 A57X02 A58X02 A5X02 A55X02 A5X02 A55X02 20A00X02 20A08X02 *Συνιστώμενα ανταλλακτικά

35 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Keys 2*, 7*, and 8* Valve Plug and Stem Assembly for Plain Bonnet with Two-Piece Seal Ring VALVE SIZE, NPS STEM DIAMETER ET EAT mm Inches or -/ -/2 2 -/2 x 2 x 2 or x 2 x /8 /2 /8 /2 /8 /2 /2 STAINLESS STEEL HARDENED (STD) V57X002 V572X0022 V57X002 V57X002 V57X002 V572X002 V575X0052 V57X002 STAINLESS STEEL () V57X0052 V572X002 V57X0052 V57X002 V57X0092 V575X002 STAINLESS STEEL w/cocr-a ON SEAT () A55X02 A5X022 A52X022 A52X022 STAINLESS STEEL w/cocr-a ON SEAT & GUIDE () A57X02 A58X02 0A8X022 0AX02 A57X072 A58X02 A52X022 A527X02 2 x 2.7 /2 V572X0022 V572X002 A5X022 A58X02 2-/2 or x 2-/2 or x 2-/ /2 V577X002 V578X002 V577X002 V578X0022 A50X022 A5X022 A52X022 2-/2 x -/2 x -/2 2.7 /2 V57X002 V57X002 0AX2 2.7 /2 V579X0092 V579X02 A5X02 A57X /2 V58X002 V582X0022 V58X0052 V582X0072 A5X02 A5X022 A55X02 9. V58X002 V58X002 A550X02 2A55X02. Not for use with 7-PH stainless steel cages above 20 C (0 F). Keys 2*, 7*, and 8* Valve Plug and Stem Assembly for Style Extension Bonnet with Two-Piece Seal Ring VALVE SIZE, NPS STEM DIAMETER ET EAT mm Inches or -/ -/2 2 -/2 x 2 x /8 /2 /8 /2 /8 /2 STAINLESS STEEL HARDENED (STD) V57X0072 V572X002 V57X0072 V57X0052 V57X002 V572X052 STAINLESS STEEL () V57X002 STAINLESS STEEL w/cocr-a ON SEAT () A5X02 A52X02 STAINLESS STEEL w/cocr-a ON SEAT & GUIDE () A57X082 0A8X02 0AX2 A57X052 2 or x 2 x /2 V575X082 V575X022 A52X02 A52X02 2 x 2.7 /2 V572X002 A5X02 2-/2 or x 2-/2 or x 2-/2 2.7 /2 V577X0052 A52X202 2-/2 x -/2 x -/2 2.7 /2 V57X0052 0AX2 2.7 /2 V579X0082 V579X0072 A57X /2 V58X0072 V58X002 A5X V58X0052 V58X02 2A55X052. Not for use with 7-PH stainless steel cages above 20 C (0 F). *Συνιστώμενα ανταλλακτικά 5

36 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Key 2* Valve Plug for Spring-Loaded Seal Ring Constructions VALVE SIZE, NPS STEM DIAMETER STAINLESS STEEL ET EAT mm Inches HARDENED STAINLESS STEEL () STAINLESS STEEL w/cocr-a SEAT & GUIDE (), -/, or -/2 x 9.5 /8 20A0X02 20A0X022 20A0X02 -/2 or 2-/2 x -/2 2 or x -/2 2 or x 2 x 2 2-/2 or x 2-/2 or x 2-/ Not for use with 7-PH stainless steel cages above 20 C (0 F). /8 /2 /2 /2 /2 /2 -/ 20A7X02 20A50X02 20A097X02 20A098X02 20A95X02 20AX02 20A5X02 20A52X02 20A2X02 20A9X02 20A95X02 20A22X02 20A52X02 2A55X02 2A557X02 2A558X02 20A7X022 20A50X022 20A097X022 20A098X022 20A95X022 20AX022 20A5X022 20A52X022 20A2X022 20A9X0A2 20A95X02 20A22X022 20A52X022 2A55X022 2A557X022 2A558X022 22A59X02 20A5X02 20A099X02 20A00X02 20A95X02 20AX02 22A58X02 20A5X02 2A087X02 20A97X02 20A98X02 2A8X02 20A70X02 2A52X02 2A5X02 2A5X02 Keys 2*, 7*, and 8* Valve Plug and Stem Assembly for Plain Bonnet for Spring-Loaded Seal Ring Constructions VALVE SIZE, NPS STEM DIAMETER STAINLESS STAINLESS STAINLESS STEEL ET EAT mm Inches STEEL HARDENED STEEL () w/cocr-a SEAT & GUIDE (), -/ 9.5 /8 20A0X052 -/ /8 /2 20A7X02 20A50X02 20A7X02 22A59X022 -/2 x 2 x 9.5 /8 20A0X02 2 or x 2 x /2 20A097X02 20A097X82 20A099X02 2-/2 or x 2-/2 or x 2-/2 2.7 /2 20A95X052 20A95X02 20A95X092 2-/2 x -/2 x -/2 2.7 /2 20A50X /2 /2 20A5X02 20A52X082 20A2X02 20A9X052 20A5X052 20A2X2 22A58X022 20A5X A22X052 20A22X02 2A8X A55X052 2A55X2 2A52X02. Not for use with 7-PH stainless steel cages above 20 C (0 F). Key 2* -Stage Cavitrol III Valve Plug (Fisher ET only) VALVE SIZE, NPS STEM DIAMETER STAINLESS STEEL w/cocr-a 20 STAINLESS STEEL mm Inches ON SEAT & GUIDE () 2.7 /2 28A00X02 28A222X02 -/2 2.7 /2 28A002X02 28A2227X / Not for use with 7-PH stainless steel cages above 20 C (0 F). /2 /2 /2 -/ -/ 28A00X02 28A00X02 28A005X02 28A00X02 28A007X02 28A008X02 28A00X02 28A0X02 28A0X02 28A0X02 28A0X02 28A07X02 28A2228X02 28A2229X02 28A220X02 28A22X02 28A222X02 28A22X02 28A22X02 28A225X02 28A22X02 28A227X02 28A228X02 28A229X02 *Συνιστώμενα ανταλλακτικά

37 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Key 2* 2-Stage Cavitrol III Valve Plug & Stem Ass'y (Fisher ET only) VALVE SIZE, NPS TRAVEL ACTUATOR GROUP (FROM STEM DIAMETER mm Inches PRECEDING TABLE) mm Inches STAINLESS STEEL STEM 20 HT Valve Plug Stainless Steel Valve Plug w/cocr-a Seat & Guide 7-PH STAINLESS STEEL STEM 20 HT Valve Plug Stainless Steel Valve Plug w/cocr-a Seat & Guide /2 2A525X022 2A559X022 -/ /2 2A52X022 2A528X / , 02, 0, 00, 02, 0, 02, 0 0, 02, 0 00, , , , 0 05, , , , 0 00, , /2 /2 /2 /2 -/ -/ -/ -/ -/ 2A08X022 2A5550X022 2A527X022 2A527X02 2A528X022 2A529X022 2A952X02 2A588X022 2A588X02 2A5270X022 2A5270X022 2A5270X02 2A5270X02 2A580X022 2A580X022 2A580X02 2A028X02 2A028X052 2A028X02 2AX092 2AX092 2AX02 2AX02 2A527X022 2A527X022 2A527X022 2A527X02 2A527X02 2A7259X022 2A7259X022 2A7259X022 2A7259X02 2A7259X02 2A5287X022 2A555X022 2A5288X022 2A5288X02 2A5289X022 2A5290X022 2A529X022 2A5292X022 2A5292X02 2A529X022 2A529X022 2A529X02 2A529X02 2A529X022 2A529X022 2A529X02 2A5295X022 2A5295X02 2A5295X02 A29X02 A29X02 A29X02 A29X022 A270X022 A270X022 A270X022 A270X02 A270X02 A720X022 A720X022 A720X022 A720X02 A720X02 2A08X02 2A527X02 2A527X052 2A529X02 2A580X02 2A580X02 2A580X052 2AX072 2AX072 2AX082 2AX02 2A527X02 2A527X02 2A527X02 2A527X052 2A527X072 2A5287X02 2A5288X02 2A5288X052 2A5290X02 2A529X02 2A529X02 2A529X052 A29X052 A29X052 A29X072 A29X02 A5270X02 A270X02 A270X02 A270X052 A270X072 Key 2* Whisper Trim III Valve Plug with Two-Piece Seal Ring (NPS Fisher ET only) STEM DIAMETER mm Inches High temperature. 7-PH STAINLESS STEEL (HARDENED) 22A259X02 22A22X02 STAINLESS STEEL 22A259X022 22A22X022 STAINLESS STEEL W/CoCr-A ON SEAT 22A20X02 22A2X02 STAINLESS STEEL W/CoCr-A ON SEAT AND GUIDE 22A2X02 22A2X02 STAINLESS STEEL W/CoCr-A ON SEAT AND GUIDE () 22A27X02 22A28X02 Key 2* Whisper Trim III Valve Plug for Spring Loaded Seal Ring (NPS Fisher ET only) mm STEM DIAMETER Inches 7-PH (HARDENED) 22A29X02 22A272X02 STAINLESS STEEL 22A29X022 22A272X022 STAINLESS STEEL W/CoCr-A ON SEAT 22A270X02 22A27X02 STAINLESS STEEL W/CoCr-A ON SEAT AND GUIDE 22A27X02 22A27X02 *Συνιστώμενα ανταλλακτικά 7

38 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Key * Quick Opening Cage ET VALVE SIZE, NPS, -/, -/2 x, or 2 x -/2 or 2-/2 x -/2 2 or x 2 2-/2 or x 2-/2 8 EAT or 2 x 2 or x -/2 x 2 or x 2-/2 7-PH STAINLESS STEEL (HARDENED) 2U U U U U U U A29X02 STAINLESS STEEL Chrome Plated 2U902 2U9802 2U9202 2U9202 2U U9002 2U A50X02 ENC 2U U U U U U U A59X02 ALLOY 2U U U U U U U A29X092 Key * Linear Cage ET VALVE SIZE, NPS, -/, -/2 x, or 2 x -/2 or 2-/2 x -/2 2 or x 2 2-/2 or x 2-/2 8 EAT or 2 x 2 or x -/2 x 2 or x 2-/2 7-PH STAINLESS STEEL (HARDENED) 2U U U U U U2272 2U A27X02 STAINLESS STEEL Chrome ENC Plated 2U9702 2U U9202 2U9202 2U U902 2U A9X02 2U7892 2U U7892 2U U U U A58X02 ALLOY 2U U U U U U2902 2U A27X092 Key * Equal Percentage Cage ET VALVE SIZE, NPS, -/, -/2 x, or 2 x -/2 or 2-/2 x -/2 2 or x 2 2-/2 or x 2-/2 8 EAT or 2 x 2 or x -/2 x 2 or x 2-/2 7-PH STAINLESS STEEL (HARDENED) 2U U U U U U2272 2U A25X02 STAINLESS STEEL Chrome ENC Plated 2U902 2U9902 2U U U U902 2U A8X02 2U U U U7892 2U U7892 2U A57X02 ALLOY 2U U U U U U2902 2U A25X092 Key * Whisper Trim I Cage ET, -/, -/2 x, or 2 x -/2 or 2-/2 x -/2 2 or x 2 2-/2 or x 2-/2 VALVE SIZE, NPS EAT or 2 x 2 or x -/2 x 2 or x 2-/2 7-PH STAINLESS STEEL (HARDENED) 2V V V V V A895X02 2A89X02 Key * Whisper Trim III Cage (NPS Fisher ET only) LEVEL A B C D STAINLESS STEEL 2A28X02 2A29X02 2A250X02 2A27X02 STAINLESS STEEL (ENC) 2A25X02 2A252X02 2A25X02 2A220X02 STAINLESS STEEL (Cr Cr) 2AX02 2A7X02 2A8X02 2A7X02 8 *Συνιστώμενα ανταλλακτικά

39 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Key * Cavitrol III Cage Assembly, 7-PH stainless steel (hardened) ET VALVE SIZE, NPS -/2 2 2-/2 8 STAGE 2 Characterized 2 8A08X02 8A09X02 8A020X02 8A02X02 8A02X02 8A025X02 8A027X02 8A029X02 2A5558X02 2A5559X02 2A0X02 2A550X02 2A95X022 2A587X02 2A580X02 2A020X02 2A5558X022 2A5559X022 2A0X022 2A550X022 2A95X02 2A587X022 2A580X022 2A020X02 Key 7* Fisher ET Valve Plug Stem, stainless steel (not for Cavitrol III or Whisper Trim III cage) Full Capacity Restricted Capacity VALVE SIZE, NPS, -/, or -/2 2 2-/2 or 8 -/2 x 2 x or 2-/2 x -/2 x 2 x 2-/2 STEM PLAIN BONNET () EXTENSION BONNET DIAMETER & Style () Style 2 VSC () Stem Length SIZE Part Stem Length Number Part Stem Length mm Inches mm Inches mm Inches Number mm Inches () 25. (2) /8 /2 /2 /2 /2 () (2) -/ -/ /8 / U88852 U89052 K58952 U22552 U20552 U20852 U20552 K K U27552 L9952 N70752 K552 K K789X002 L28852 U2252 K U27752 U27952 U2252 L0052 U2052 U52 U2052 U52 U50752 K78552 R5252 U K789X002 L28852 U U Part Number 0A882X022 U28052 U2252 U20752 U20752 U20052 U5252 U U / U U U89X /2 / actuator or 585C Series actuator.. Plain bonnet is standard for NPS 8 cast iron and WCC valve bodies.. Style extension bonnet is standard for NPS 8 SST valve bodies. K58952 U22552 U20552 U U2252 L0052 U2052 U52 Key 7* Whisper Trim III Valve Plug Stem, stainless steel (NPS Fisher ET only) STEM DIAMETER EXTENSION BONNET PLAIN BONNET mm Inches Style Style U2952 P8752 U U27752 U27X002 U2252 U20752 U2252 *Συνιστώμενα ανταλλακτικά 9

40 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Key 7* -Stage Cavitrol III Valve Plug Stem (Fisher ET only) VALVE SIZE, NPS TRAVEL ACTUATOR GROUP (FROM PRECEDING STEM DIAMETER mm Inches TABLE) mm Inches STAINLESS STEEL 7-PH STAINLESS STEEL STEM 9, , 2.7 /2 U89052 U890X002 -/2 9, , /2 U89052 U890X / ,.5, , , , 5 2, , 57 2, , 8, , 0, 0 00, 0, Key 7* Valve Plug Stem for Bellows Seal Bonnet, Stainless Steel /2 /2 /2 -/ -/ -/ -/ -/ K58952 U22552 U20552 U20852 U20552 U20852 K V2252 U29852 U27552 K P8752 N70752 K552 N P K A282X02 R89552 A29X02 U988X002 VALVE SIZE, NPS STEM DIAMETER STEM LENGTH ET EAT mm Inches mm Inches, -/, -/2, or -/2 X 2, 2-/2, 2-/2 X -/2, or, 2, or 2 x /8 / A880XC82 U U205X002 U208X0082 U205X002 U208X0082 K5877X0022 V22X002 U298X002 U K7590X002 A29X252 N707X002 K5582 N9209X0052 P05X002 K775X002 0A282X02 R895X0022 K778X0052 U988X052 PART NUMBER R R or 2.7 / U89252 x -/2 2.7 / U x or x 2 x / U8952 x 2-/2 x 2-/ /2 / R95072 K R95072 U K *Συνιστώμενα ανταλλακτικά

41 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Key 9* Fisher EAT Liner Liner Material stainless steel (hardened) stainless steel Valve Size, NPS CL50 Raised Face CL00 Raised Face CL00 Raised Face Socket Weld 2 2 x x -/2 x 2 x 2-/2 2 2 x x -/2 x 2 x 2-/2 V5072 V5072 V5072 2V572 2V V V5872 2V572 2V5272 V V V V V V V V V U8272 U872 U8572 2U8572 2U8572 2U8772 2U U8972 2U85772 U U85072 U U U U U U U V50272 V50572 V8772 2V572 2V V5972 2V5272 2V V5272 V V V V V V V V V V5072 V5072 V5072 V V V Schedule 0 or 80 Butt Weld V5072 V5072 V5072 2V572 2V V V5872 2U8972 2U85772 V V V V V V V U U Key 9* Metal-Seat Seat Ring (not for Whisper Trim III or Cavitrol III Cage) VALVE SIZE, NPS STAINLESS STEEL STAINLESS STEEL R000 ET EAT (HARDENED) (), -/, or 2 x -/2 x -/2 or 2-/2 x -/2 2 or x 2 2-/2 or x 2-/2 8 2 x 2 or x -/2 x 2 or x 2-/2 U U U22972 U22272 U U U U A20X02. 0 stainless steel (CA5) is used for NPS and 8 full-sized and restricted-trim valves. U U U U U U U U A20X022 U U U U U U U U A20X52 Key 9* Cavitrol III Seat Ring (Fisher ET only) VALVE SIZE, NPS -/2 2 2-/2 8 -STAGE CAGE 7-PH Alloy (Cast) Stainless Steel 2A757X02 2A758X02 2A759X02 2A58X02 2A0X02 2A5X02 2A5820X02 2A95X022 2A757X022 2A758X022 2A759X022 2A58X022 2A0X022 2A5X022 2A5820X02 2A95X02 7-PH Stainless Steel 2A52X02 2A522X02 2A09X02 2A52X02 2A950X02 2A58X02 2A5802X022 2A02X022 2-STAGE CAGE Stainless Steel w/cocr-a Seat & Bore 2A529X02 2A520X02 2A52X02 2A522X02 2A52X02 2A52X02 2A525X02 2A52X02 Key 9* Whisper Trim III Seat Ring (NPS Fisher ET only) 0 Stainless Steel Stainless Steel Stainless Steel w/ CoCr-A Seat 2A979X02 2A979X022 2A9795X02 *Συνιστώμενα ανταλλακτικά

42 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Gasket Descriptions KEY NUMBER DESCRIPTION 0 () Bonnet Gasket Cage Gasket Seat Ring or Liner Gasket or 20 Adapter Gasket MATERIAL FGM -98 to 59 C (-25 to 00 F) Graphite/S00 2 Spiral-Wound Gasket N000/Graphite 27 or 5 Shim S00 ( SST). 2 req'd for 2-stage Cavitrol III cage. Keys 0*, *, 2*, *, *, 20*, 27*, and 5* Gaskets and Shims Valve Size, nps Key To 59 C VALVE SIZE, NPS ET EAT Number (To 00 F) ET EAT or -/ -/2 2 -/2 x 2 x 2 2 x 2-/2 2-/2 x-/2 x -/2 Set or 5 Set or 5 Set or 5 Set Set Set or 5 Set or 5 RGASKETX2 R2859X002 R R282X002 A9X02 RGASKETX72 R0X002 R R098X0052 A97X02 RGASKETX22 R0X002 R28X002 R R098X0052 U252X002 A9X02 RGASKETX82 R299X002 R R29X002 A98X02 RGASKETX252 R299X002 R28X002 R R282X002 R29X002 A9X02 RGASKETX92 R87X002 R85992 R8X0052 A99X02 RGASKETX22 R87X002 R00X002 R R098X0052 R8X0052 A97X02 x 2 x 2 x 2-/2 x 2-/2 8. Whisper Trim III construction requires 2 bonnet gaskets (key 0) so order a set plus extra bonnet gasket for that construction. KEY NUMBER Set or 5 Set or 5 Set or 5 Set or 5 Set () Set 0 To 59 C (To 00 F) RGASKETX202 R8X002 R82992 R8X0052 A90X02 RGASKETX272 R8X002 R298X002 R R29X002 R8X0052 A98X02 RGASKETX22 R72X002 R J507X002 A9X02 RGASKETX282 R72X002 R8X002 R85992 R8X0052 J507X002 A99X02 RGASKETX222 U508X0052 U U508X002 A92X02 RGASKETX22 0A25X2 0A2X082 2 *Συνιστώμενα ανταλλακτικά

43 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Key 2*, 22*, and 2* PTFE Seat Disk Retainer, Disk Seat, and Disk VALVE SIZE, NPS KEY 2 DISK RETAINER, KEY 22 DISK SEAT ET EAT STAINLESS STEEL Stainless Steel Alloy (Cast) KEY 2 DISK, PTFE -7 TO 20 C (-00 TO 00 F), -/, or 2 x V V V V /2 or 2-/2 x -/2 -/2 x 2 or x 2 2-/2 or x 2-/2 2 or x -/2 2 x x 2 or x 2-/2 V V V V V V75092 V V V V75072 V75072 V77092 V V V70902 V7902 V7902 V77902 V70022 V70022 V V70022 V7022 V7022 All except Whisper Trim III cage V78092 V V720X002 V79022 Whisper Trim III cage 2A97X02 2A98X02 A9X02 8 0AX02 20A7X02 20A7X022 20A8X02 Key 27* Retaining Ring for Spring-Loaded Seal Ring, 02 SST VALVE SIZE, NPS ET, -/ -/2 x, or 2 x -/2 or 2-/2 x -/2 2 or x 2 2-/2 or x 2-/2 (Whisper Trim III only) EAT PART NUMBER or 2 x 0A2X02 2 or x -/2 x 2 or x 2-/2 Key 27* Cavitrol III Retaining Ring for NPS through Fisher ET only, 02 SST 0A220X02 0A20X02 0A29X02 0A550X02 0A225X02 0A50X02 VALVE SIZE, NPS -STAGE CAGE 2-STAGE CAGE -/2 2 2-/2 0A2X02 0A220X02 0A20X02 0A29X02 0A550X02 0A225X02 None required A05X02 0A2X02 0A220X02 0A20X02 0A29X02 0A29X02 0A50X02 Key 2* Seal Ring (Fisher EAT) Key 28* Seal Ring (Fisher ET) (not for Cavitrol III or Whisper Trim III Construction) ET, -/, -/2 x, or 2 x -/2 or 2-/2 x -/2 2 or x 2 2-/2 or x 2-/2 8 VALVE SIZE, NPS EAT or 2 x 2 or x -/2 x 2 x 2 or x 2-/2 STANDARD, CARBON FILLED PTFE V V V V V V V SPRING-LOADED PTFE -7 to 22 C (-00 to 50 F) 0A207X02 0A2X02 0A20X02 0A25X02 0A55X022 0A22X02 0A2X022 0A2X02 *Συνιστώμενα ανταλλακτικά

44 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Key 28* Cavitrol III Seal Ring for Fisher ET only, spring loaded PTFE VALVE SIZE, NPS -STAGE CAGE 2-STAGE CAGE -/2 2 2-/2 8 0A207X02 0A2X02 0A20X02 0A25X02 0A55X022 0A22X02 0A2X022 0A2X02 A07X02 0A207X02 0A2X02 0A20X02 0A25X02 0A25X02 0A5X022 0A2X022 Key 28* Whisper Trim III Seal (NPS Fisher ET only) CARBON FILLED PTFE A9729X02 SPRING LOADED PTFE 0A5X022 Key 25* Backup Ring (Fisher EAT) Key 29* Backup Ring (Fisher ET) (not for Cavitrol III or NPS 8 ET) VALVE SIZE, NPS ET, -/, -/2 x, or 2 x -/2 or 2-/2 x -/2 2 or x 2 2-/2 or x 2-/2 EAT or 2 x 2 or x -/2 x 2 or x 2-/2 Nitrile - to 9 C (-0 to 200 F) V V V V V V STANDARD CONSTRUCTION Fluorocarbon () -8 to 20 C (-0 to 00 F) V V V V V V Ethylene Propylene -0 to 22 C (-0 to 50 F) V590X002 V592X002 V5507X002 V59X002 V59X002 V598X0022 SPRING LOADED SEAL CONSTRUCTION Stainless Steel 0A209X02 0A28X022 0A208X02 0A27X02 0A59X02 0A22X02 Stainless Steel 0A209X022 0A28X02 0A208X022 0A27X022 0A59X022 0A22X022 All except Whisper Trim III cage V V V00X0022 Whisper Trim III cage A9728X022 A9728X02 A9728X02 2A2X02 2A2X022. Not for use with steam or ammonia. Not recommended for water above 82 C (80 F). Key 29* Cavitrol III Backup Ring, Stainless Steel (not for NPS 8 Fisher ET) VALVE SIZE, NPS -STAGE CAGE 2-STAGE CAGE -/2 2 2-/2 0A209X02 0A28X022 0A208X02 0A27X02 0A59X02 0A22X02 None required A0X02 0A209X022 0A28X022 0A208X02 0A27X02 0A27X02 0A509X02 *Συνιστώμενα ανταλλακτικά

45 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 Keys *, 9*, 2*, 28*, *, 29*, and 27* TSO Trim Parts for Fisher ET Valves VALVE SIZE, NPS PORT, INCH TRAVEL, INCH VALVE SIZE, NPS PORT, INCH TRIM STEM DIAMETER mm Inch ACTUATOR GROUP CHARAC- TERISTIC KEY KEY KEY 9 KEY 2 Cage Full 2-Stage Cage Characterized 2-Stage 2.7 /2 & 00 2A95X022 2A95X02 Cavitrol III & 0 2A95X022 2A95X02 Seat Ring 28B02X02 28B0X02 28B02X02 28B0X02 Plug / Stem Assembly 28B0X02 28B0X022 27B0X2 27B0X22, 02, 0 28B0X , 0 Cavitrol III 2A587X02 2A587X022 28B07X B0X022 TRAVEL, INCH TRIM /2 & & 0, 02, , 0 02 Cavitrol III 0A25X02 22B27X02 0A27X02 0A27X022 0A27X02 0A27X022 0A29X02 0A29X082 0A29X02 0A29X052 Cavitrol III 0A25X02 22B27X02 0A27X02 0A29X02 Keys *, 7*, 2*, *, 25*, and 27* TSO Trim Parts for Fisher ET and EAT Valves () VALVE SIZE, NPS STEM DIAMETER STEM KEY 28 KEY KEY 29 KEY 27 DIAMETER ACTUATOR CHARAC- GROUP TERISTIC Anti-Extrusion Retaining mm Inch Seal Ring Back-Up Ring Ring Ring PORT TRAVEL KEY KEY 7 KEY 2 KEY KEY 25 KEY 27 CHARAC- ET EAT Inch Inch mm Inch TERISTIC Anti- Plug/Stem Back-Up Retaining Cage Seal Ring Extrusion Assembly Ring Ring Ring / Trim is 82. Linear Equal % Quick Open Linear Equal % Quick Open 2U U U U2272 2U2272 2U20272 Key 9* TSO Trim Parts for Fisher ET and EAT Valves () VALVE SIZE, NPS ET EAT PORT, INCH Seat Ring CL50 Raised Face 27B957X02 0A55X2 2B2X02 0A59X02 0A550X02 8B0282X02 0A22X2 2B9X02 0A22X02 0A225X02 KEY 9 Seat and Liner CL00 Raised Face CL00 Raised Face Schedule 0 or 80 ButtWeld.25 7B95X02 8B027X02 8B027X022 8B027X02 8B027X B027X02 8B0277X02 8B027X022 8B027X02 8B027X022. Trim is 82. *Συνιστώμενα ανταλλακτικά 5

46 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Keys *, 28*, 29*, 27*, 2*, and 9* Fisher ET Full Capacity Trim above 22 C (50 F) using PEEK Anti-Extrusion Rings VALVE SIZE, NPS PORT Use w/ Cage/See Footnote KEY KEY 28 KEY 29 KEY 27 KEY 2 STEM CONN KEY 9 Anti-Extrusion Retaining DIAMETER, Seal Ring Back-Up Ring Plug Ring Ring () Seat Ring INCHES ().25 A 2B25X02 0A207X02 0A209X02 0A2X02 B09X B8X02 -/2.875 A 22B9X02 0A2X02 0A28X022 0A220X A 2B90X02 0A20X02 0A208X02 0A20X02 2-/ A 22B27X02 0A25X02 0A27X02 0A29X02.75 A 2B2X02 0A55X02 0A59X02 0A550X02.75 A 2B9X02 0A22X02 0A22X02 0A225X02 7 A 22B5998X02 0A2X02 2B5997X02 A52X C 2B92X02 0A5X02 2A2X02 0A50X B 22B920X02 0A2X02 B825X022 B822X02 A Cages - Quick opening, equal percentage, linear, Whisper I. B Cages - Equal percentage, linear - plug & seat ring material CA5 (cast 0). C Cages - Whisper III - plug material 7-PH H900 - seat ring material forged FA (SST).. Seat rings with wide bevel seat and plugs with radius seat. B09X02 B09X02 B097X02 B098X02 B09X02 B0X02 B05X02 B0X02 B0X02 B02X02 BX02 B5X02 BX02 BX02 BX02 B9X02 B20X02 B2X02 Keys *, 28*, 29*, 27*, 2*, and 9* Fisher ET Restricted Trim above 22 C (50 F) using PEEK Anti- Extrusion Rings B970X02 0B825X02 2B87X02 2B27X02 2B28X02 29A970X02 BX02 29A970X02 KEY KEY 28 KEY 29 KEY 27 KEY 2 STEM KEY 9 VALVE SIZE, CONN PORT NPS Anti-Extrusion Seal Ring Back-Up Ring Retaining Ring Plug DIAMETER, Ring INCHES Seat Ring () -/2 x.25 2B25X02 0A207X02 0A209X02 0A2X02 B09X B550X02 2-/2 x -/ B9X02 0A2X02 0A28X022 0A220X02 B09X B970X02 x B90X02 0A20X02 0A208X02 0A20X02 x 2-/ B27X02 0A25X02 0A27X02 0A29X02 Cages - Quick opening, equal percentage, linear, Whisper I.. Seat rings with wide bevel seat and plugs with radius seat. B097X02 B098X02 B09X02 B0X B825X02 2B87X02 *Συνιστώμενα ανταλλακτικά

47 Εγχειρίδιο οδηγιών D0098X0GR Βαλβίδα ET Δεκέμβριος 200 7

48 Βαλβίδα ET Δεκέμβριος 200 Εγχειρίδιο οδηγιών D0098X0GR Οι επωνυμίες Fisher, easy-e, Cavitrol, ENVIRO-SEAL, WhisperFlo και Whisper Trim είναι σήματα υπό την κατοχή μιας εκ των εταιρειών του επιχειρηματικού τμήματος Emerson Electric Co. της Emerson Process Management. Οι επωνυμίες Emerson Process Management, Emerson και το λογότυπο Emerson είναι εμπορικά σήματα και σήματα υπηρεσιών της Emerson Electric Co. Όλα τα άλλα σήματα είναι ιδιοκτησία των αντίστοιχων κατόχων τους. Το περιεχόμενο αυτής της δημοσίευσης παρατίθεται για πληροφοριακούς σκοπούς μόνο, και παρόλο που έχει καταβληθεί κάθε δυνατή προσπάθεια να διασφαλιστεί η ακρίβειά του, δεν πρέπει να ερμηνεύεται ως εγγύηση, ρητή ή σιωπηρή, όσον αφορά τα προϊόντα ή τις υπηρεσίες που περιγράφονται στο παρόν ή τη χρήση ή τη δυνατότητα εφαρμογής τους. Όλες οι πωλήσεις διέπονται από τους όρους και τις προϋποθέσεις μας, οι οποίοι είναι διαθέσιμοι κατόπιν αιτήματος. Διατηρούμε το δικαίωμα μετατροπής ή βελτίωσης της σχεδίασης ή των προδιαγραφών αυτών των προϊόντων οποιαδήποτε στιγμή χωρίς προειδοποίηση. Ούτε η Emerson, ούτε η Emerson Process Management, ούτε οποιαδήποτε από τις θυγατρικές τους οντότητες αναλαμβάνουν ευθύνη για την επιλογή, τη χρήση ή τη συντήρηση οποιουδήποτε προϊόντος. Ο αγοραστής και ο τελικός χρήστης έχουν την αποκλειστική ευθύνη για τη σωστή επιλογή, χρήση και συντήρηση οποιουδήποτε προϊόντος. Emerson Process Management Marshalltown, Iowa 5058 USA Sorocaba, 8087 Brazil Chatham, Kent ME QZ UK Dubai, United Arab Emirates Singapore 28 Singapore Fisher 8 Controls International LLC 97, 200. Με την επιφύλαξη παντός δικαιώματος.
