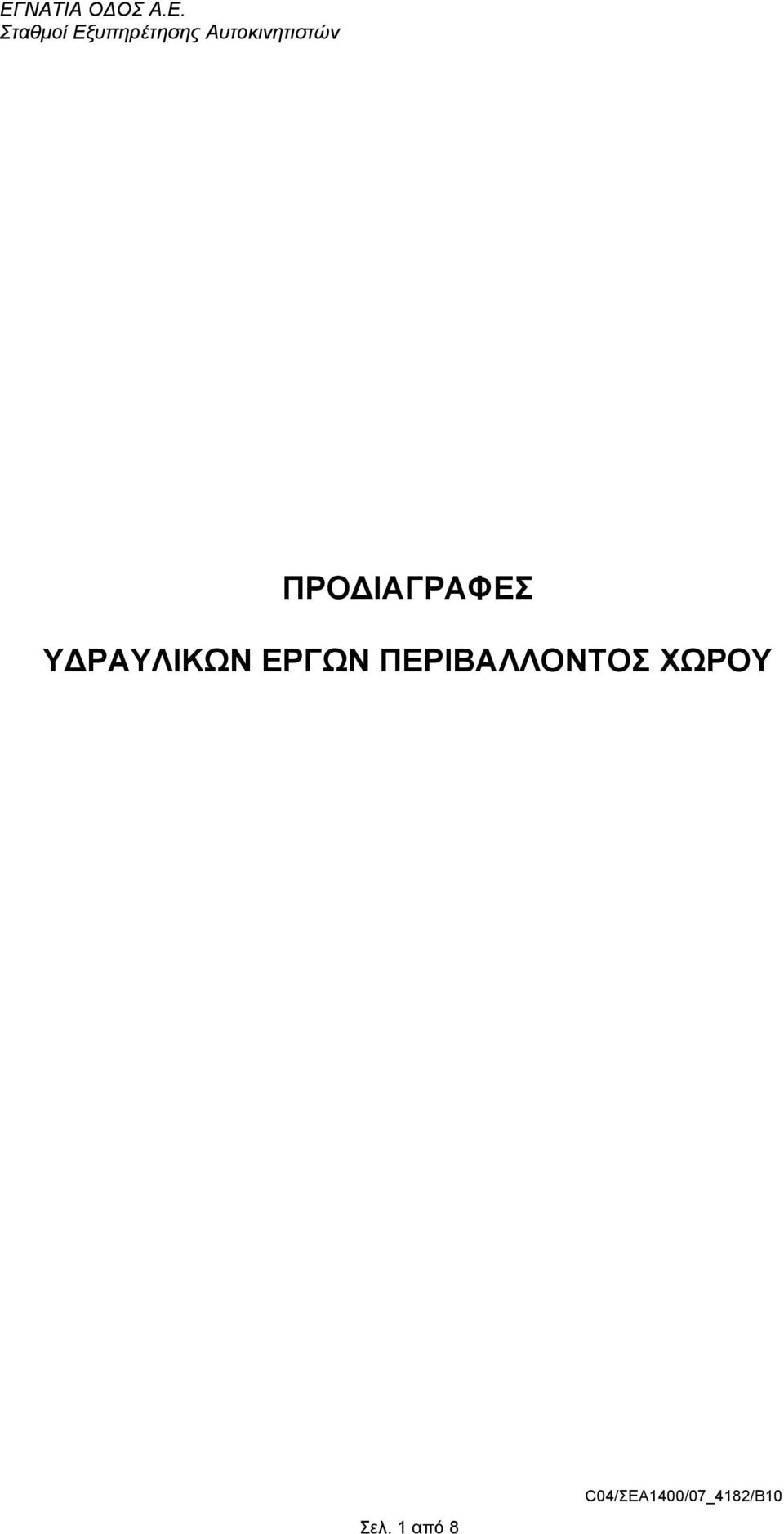

ΠΡΟ ΙΑΓΡΑΦΕΣ Υ ΡΑΥΛΙΚΩΝ ΕΡΓΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΧΩΡΟΥ

Transcript

1 ΠΡΟ ΙΑΓΡΑΦΕΣ Υ ΡΑΥΛΙΚΩΝ ΕΡΓΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΧΩΡΟΥ Σελ. 1 από 8

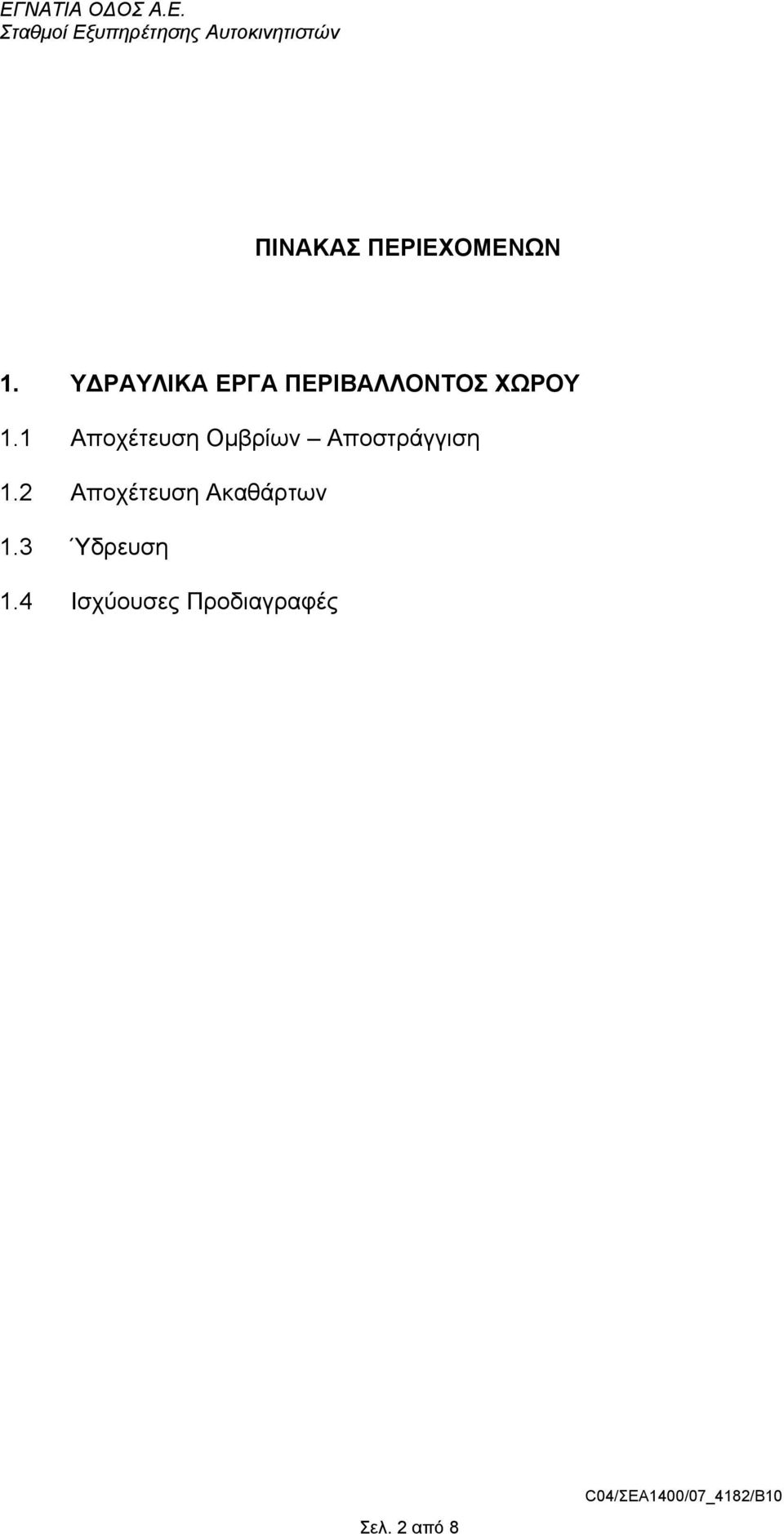

2 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ 1. Υ ΡΑΥΛΙΚΑ ΕΡΓΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΧΩΡΟΥ 1.1 Αποχέτευση Οµβρίων Αποστράγγιση 1.2 Αποχέτευση Ακαθάρτων 1.3 Ύδρευση 1.4 Ισχύουσες Προδιαγραφές Σελ. 2 από 8

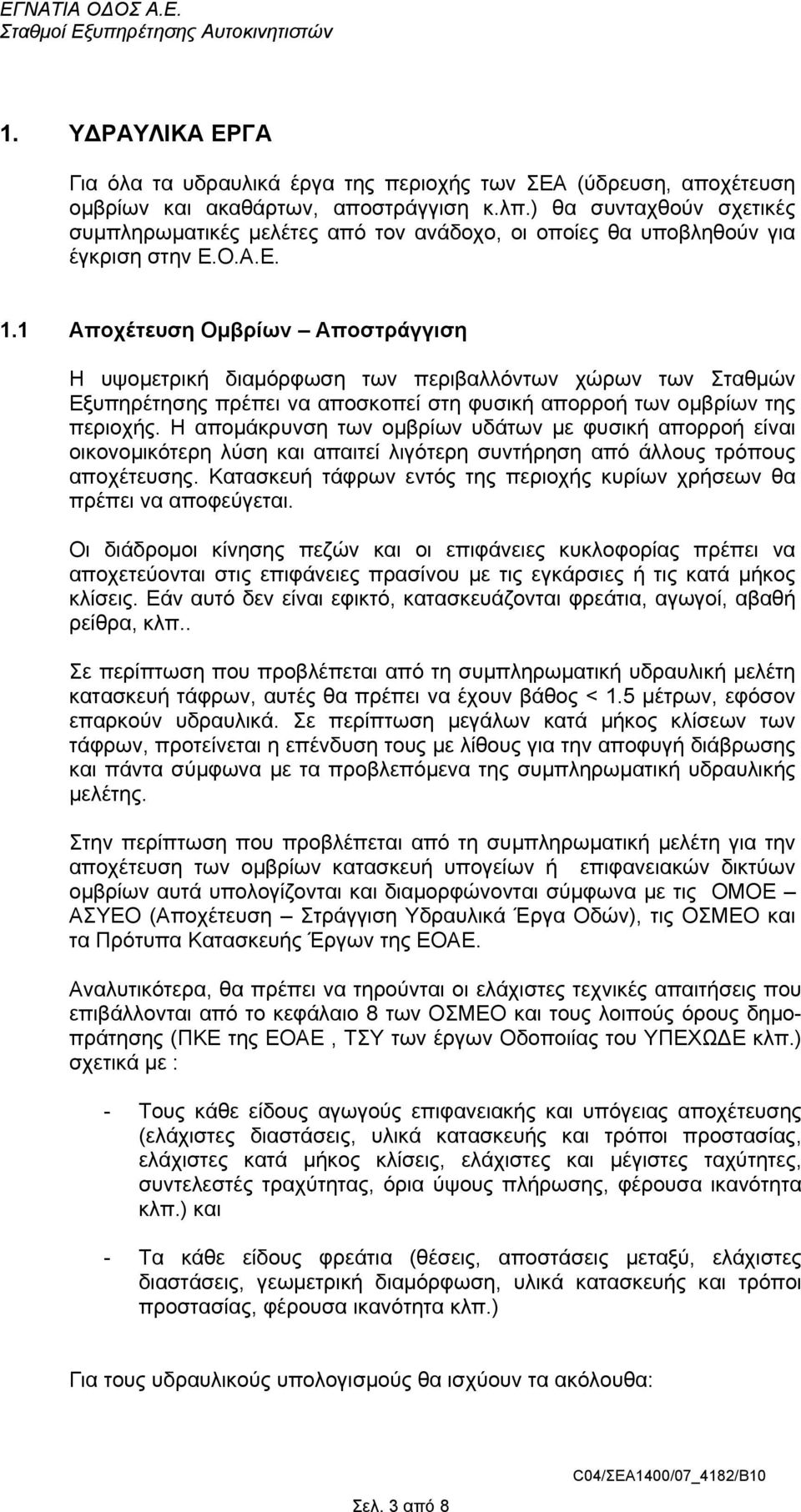

3 1. Υ ΡΑΥΛΙΚΑ ΕΡΓΑ Για όλα τα υδραυλικά έργα της περιοχής των ΣΕΑ (ύδρευση, αποχέτευση οµβρίων και ακαθάρτων, αποστράγγιση κ.λπ.) θα συνταχθούν σχετικές συµπληρωµατικές µελέτες από τον ανάδοχο, οι οποίες θα υποβληθούν για έγκριση στην Ε.Ο.Α.Ε. 1.1 Αποχέτευση Οµβρίων Αποστράγγιση Η υψοµετρική διαµόρφωση των περιβαλλόντων χώρων των Σταθµών Εξυπηρέτησης πρέπει να αποσκοπεί στη φυσική απορροή των οµβρίων της περιοχής. Η αποµάκρυνση των οµβρίων υδάτων µε φυσική απορροή είναι οικονοµικότερη λύση και απαιτεί λιγότερη συντήρηση από άλλους τρόπους αποχέτευσης. Κατασκευή τάφρων εντός της περιοχής κυρίων χρήσεων θα πρέπει να αποφεύγεται. Οι διάδροµοι κίνησης πεζών και οι επιφάνειες κυκλοφορίας πρέπει να αποχετεύονται στις επιφάνειες πρασίνου µε τις εγκάρσιες ή τις κατά µήκος κλίσεις. Εάν αυτό δεν είναι εφικτό, κατασκευάζονται φρεάτια, αγωγοί, αβαθή ρείθρα, κλπ.. Σε περίπτωση που προβλέπεται από τη συµπληρωµατική υδραυλική µελέτη κατασκευή τάφρων, αυτές θα πρέπει να έχουν βάθος < 1.5 µέτρων, εφόσον επαρκούν υδραυλικά. Σε περίπτωση µεγάλων κατά µήκος κλίσεων των τάφρων, προτείνεται η επένδυση τους µε λίθους για την αποφυγή διάβρωσης και πάντα σύµφωνα µε τα προβλεπόµενα της συµπληρωµατική υδραυλικής µελέτης. Στην περίπτωση που προβλέπεται από τη συµπληρωµατική µελέτη για την αποχέτευση των οµβρίων κατασκευή υπογείων ή επιφανειακών δικτύων οµβρίων αυτά υπολογίζονται και διαµορφώνονται σύµφωνα µε τις ΟΜΟΕ ΑΣΥΕΟ (Αποχέτευση Στράγγιση Υδραυλικά Έργα Οδών), τις ΟΣΜΕΟ και τα Πρότυπα Κατασκευής Έργων της ΕΟΑΕ. Αναλυτικότερα, θα πρέπει να τηρούνται οι ελάχιστες τεχνικές απαιτήσεις που επιβάλλονται από το κεφάλαιο 8 των ΟΣΜΕΟ και τους λοιπούς όρους δηµοπράτησης (ΠΚΕ της ΕΟΑΕ, ΤΣΥ των έργων Οδοποιίας του ΥΠΕΧΩ Ε κλπ.) σχετικά µε : - Τους κάθε είδους αγωγούς επιφανειακής και υπόγειας αποχέτευσης (ελάχιστες διαστάσεις, υλικά κατασκευής και τρόποι προστασίας, ελάχιστες κατά µήκος κλίσεις, ελάχιστες και µέγιστες ταχύτητες, συντελεστές τραχύτητας, όρια ύψους πλήρωσης, φέρουσα ικανότητα κλπ.) και - Τα κάθε είδους φρεάτια (θέσεις, αποστάσεις µεταξύ, ελάχιστες διαστάσεις, γεωµετρική διαµόρφωση, υλικά κατασκευής και τρόποι προστασίας, φέρουσα ικανότητα κλπ.) Για τους υδραυλικούς υπολογισµούς θα ισχύουν τα ακόλουθα: Σελ. 3 από 8

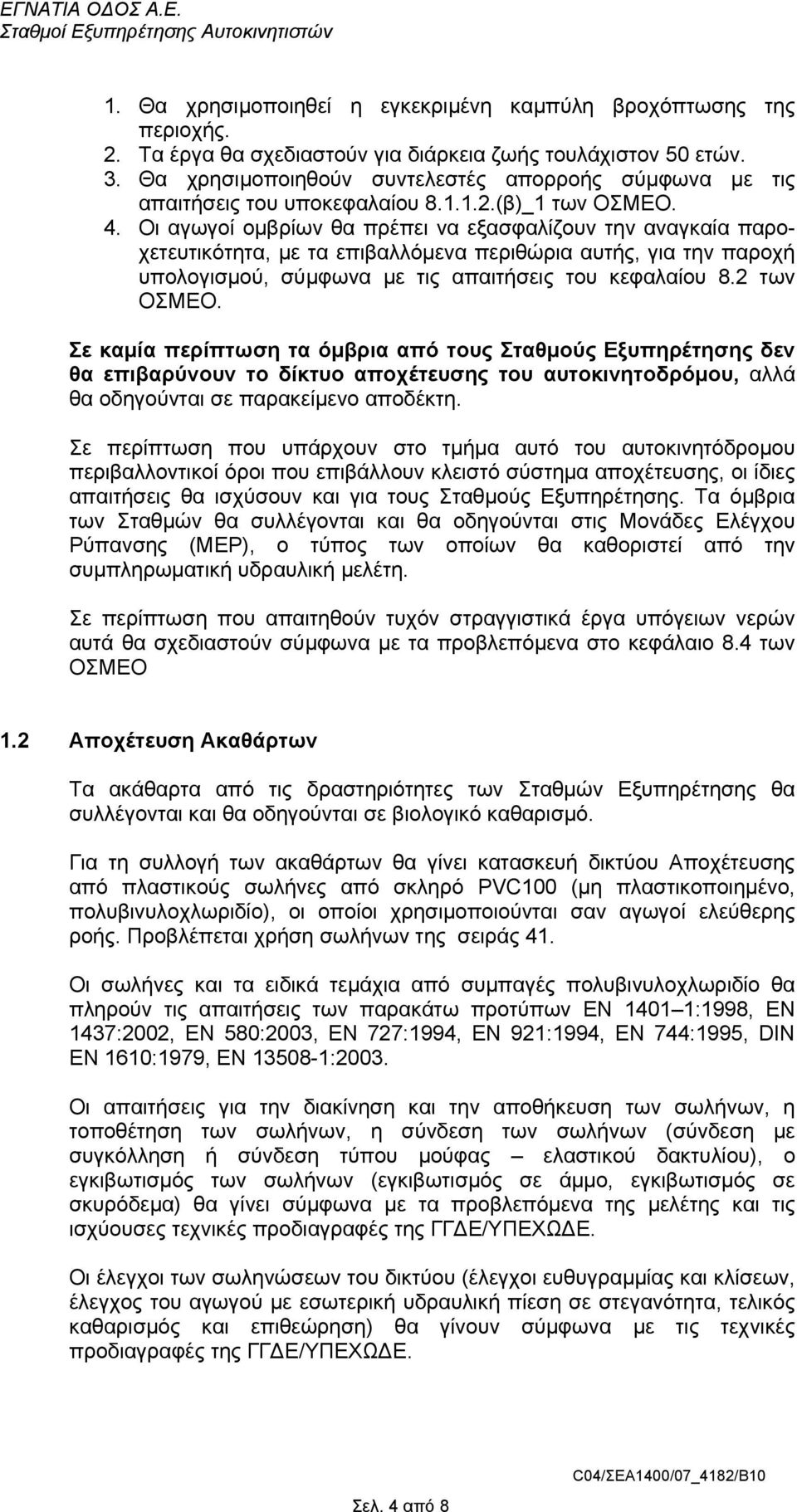

4 1. Θα χρησιµοποιηθεί η εγκεκριµένη καµπύλη βροχόπτωσης της περιοχής. 2. Τα έργα θα σχεδιαστούν για διάρκεια ζωής τουλάχιστον 50 ετών. 3. Θα χρησιµοποιηθούν συντελεστές απορροής σύµφωνα µε τις απαιτήσεις του υποκεφαλαίου (β)_1 των ΟΣΜΕΟ. 4. Οι αγωγοί οµβρίων θα πρέπει να εξασφαλίζουν την αναγκαία παροχετευτικότητα, µε τα επιβαλλόµενα περιθώρια αυτής, για την παροχή υπολογισµού, σύµφωνα µε τις απαιτήσεις του κεφαλαίου 8.2 των ΟΣΜΕΟ. Σε καµία περίπτωση τα όµβρια από τους Σταθµούς Εξυπηρέτησης δεν θα επιβαρύνουν το δίκτυο αποχέτευσης του αυτοκινητοδρόµου, αλλά θα οδηγούνται σε παρακείµενο αποδέκτη. Σε περίπτωση που υπάρχουν στο τµήµα αυτό του αυτοκινητόδροµου περιβαλλοντικοί όροι που επιβάλλουν κλειστό σύστηµα αποχέτευσης, οι ίδιες απαιτήσεις θα ισχύσουν και για τους Σταθµούς Εξυπηρέτησης. Τα όµβρια των Σταθµών θα συλλέγονται και θα οδηγούνται στις Μονάδες Ελέγχου Ρύπανσης (ΜΕΡ), ο τύπος των οποίων θα καθοριστεί από την συµπληρωµατική υδραυλική µελέτη. Σε περίπτωση που απαιτηθούν τυχόν στραγγιστικά έργα υπόγειων νερών αυτά θα σχεδιαστούν σύµφωνα µε τα προβλεπόµενα στο κεφάλαιο 8.4 των ΟΣΜΕΟ 1.2 Αποχέτευση Ακαθάρτων Τα ακάθαρτα από τις δραστηριότητες των Σταθµών Εξυπηρέτησης θα συλλέγονται και θα οδηγούνται σε βιολογικό καθαρισµό. Για τη συλλογή των ακαθάρτων θα γίνει κατασκευή δικτύου Αποχέτευσης από πλαστικούς σωλήνες από σκληρό PVC100 (µη πλαστικοποιηµένο, πολυβινυλοχλωριδίο), οι οποίοι χρησιµοποιούνται σαν αγωγοί ελεύθερης ροής. Προβλέπεται χρήση σωλήνων της σειράς 41. Οι σωλήνες και τα ειδικά τεµάχια από συµπαγές πολυβινυλοχλωριδίο θα πληρούν τις απαιτήσεις των παρακάτω προτύπων EN :1998, EN 1437:2002, EN 580:2003, EN 727:1994, EN 921:1994, EN 744:1995, DIN EN 1610:1979, EN :2003. Οι απαιτήσεις για την διακίνηση και την αποθήκευση των σωλήνων, η τοποθέτηση των σωλήνων, η σύνδεση των σωλήνων (σύνδεση µε συγκόλληση ή σύνδεση τύπου µούφας ελαστικού δακτυλίου), ο εγκιβωτισµός των σωλήνων (εγκιβωτισµός σε άµµο, εγκιβωτισµός σε σκυρόδεµα) θα γίνει σύµφωνα µε τα προβλεπόµενα της µελέτης και τις ισχύουσες τεχνικές προδιαγραφές της ΓΓ Ε/ΥΠΕΧΩ Ε. Οι έλεγχοι των σωληνώσεων του δικτύου (έλεγχοι ευθυγραµµίας και κλίσεων, έλεγχος του αγωγού µε εσωτερική υδραυλική πίεση σε στεγανότητα, τελικός καθαρισµός και επιθεώρηση) θα γίνουν σύµφωνα µε τις τεχνικές προδιαγραφές της ΓΓ Ε/ΥΠΕΧΩ Ε. Σελ. 4 από 8

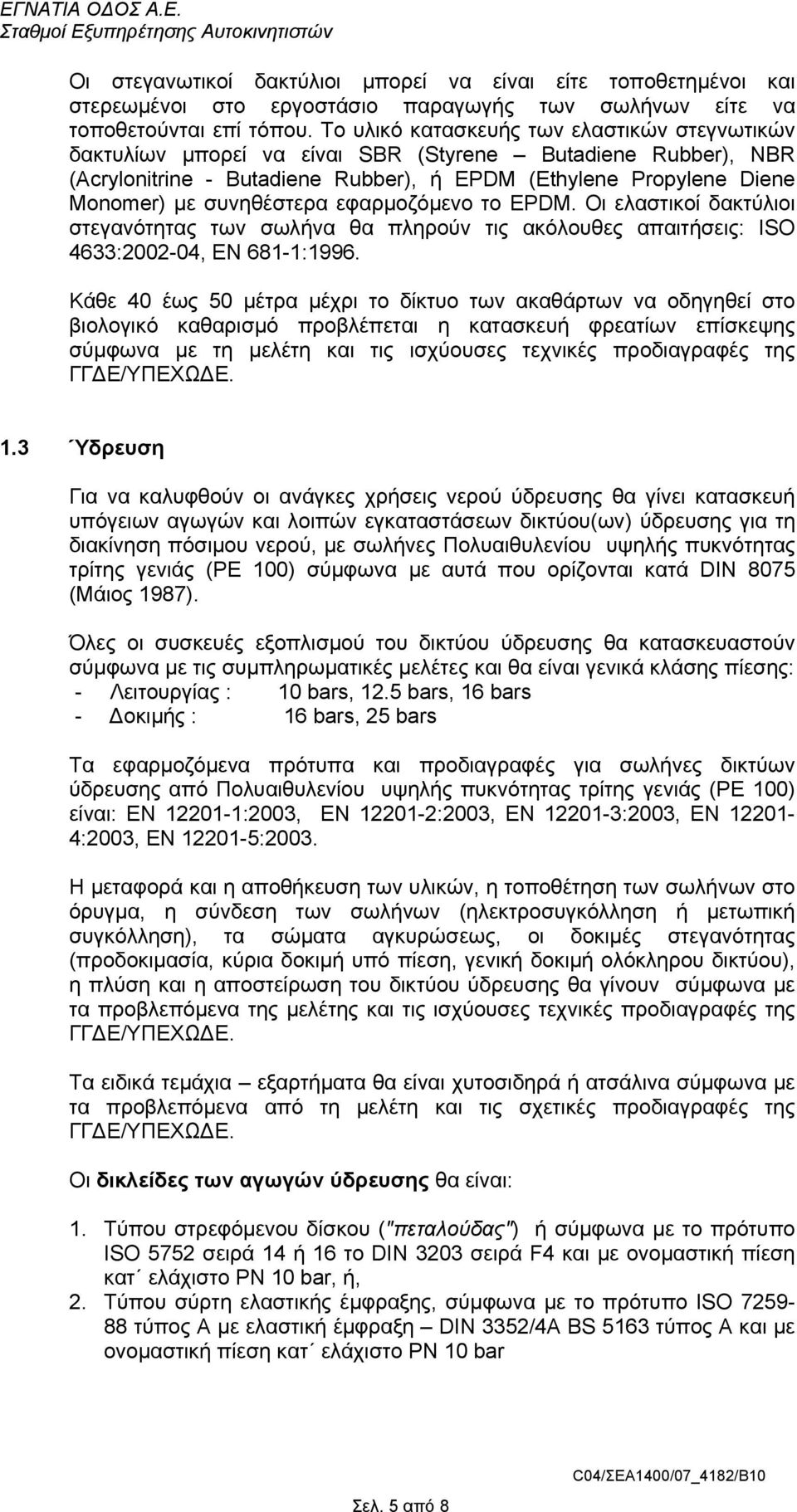

5 Οι στεγανωτικοί δακτύλιοι µπορεί να είναι είτε τοποθετηµένοι και στερεωµένοι στο εργοστάσιο παραγωγής των σωλήνων είτε να τοποθετούνται επί τόπου. Το υλικό κατασκευής των ελαστικών στεγνωτικών δακτυλίων µπορεί να είναι SBR (Styrene Butadiene Rubber), NBR (Acrylonitrine - Butadiene Rubber), ή EPDM (Ethylene Propylene Diene Monomer) µε συνηθέστερα εφαρµοζόµενο το EPDM. Οι ελαστικοί δακτύλιοι στεγανότητας των σωλήνα θα πληρούν τις ακόλουθες απαιτήσεις: ISO 4633: , EN 681-1:1996. Κάθε 40 έως 50 µέτρα µέχρι το δίκτυο των ακαθάρτων να οδηγηθεί στο βιολογικό καθαρισµό προβλέπεται η κατασκευή φρεατίων επίσκεψης σύµφωνα µε τη µελέτη και τις ισχύουσες τεχνικές προδιαγραφές της ΓΓ Ε/ΥΠΕΧΩ Ε. 1.3 Ύδρευση Για να καλυφθούν οι ανάγκες χρήσεις νερού ύδρευσης θα γίνει κατασκευή υπόγειων αγωγών και λοιπών εγκαταστάσεων δικτύου(ων) ύδρευσης για τη διακίνηση πόσιµου νερού, µε σωλήνες Πολυαιθυλενίου υψηλής πυκνότητας τρίτης γενιάς (PE 100) σύµφωνα µε αυτά που ορίζονται κατά DIN 8075 (Μάιος 1987). Όλες οι συσκευές εξοπλισµού του δικτύου ύδρευσης θα κατασκευαστούν σύµφωνα µε τις συµπληρωµατικές µελέτες και θα είναι γενικά κλάσης πίεσης: - Λειτουργίας : 10 bars, 12.5 bars, 16 bars - οκιµής : 16 bars, 25 bars Τα εφαρµοζόµενα πρότυπα και προδιαγραφές για σωλήνες δικτύων ύδρευσης από Πολυαιθυλενίου υψηλής πυκνότητας τρίτης γενιάς (PE 100) είναι: EN :2003, EN :2003, EN :2003, EN :2003, EN :2003. Η µεταφορά και η αποθήκευση των υλικών, η τοποθέτηση των σωλήνων στο όρυγµα, η σύνδεση των σωλήνων (ηλεκτροσυγκόλληση ή µετωπική συγκόλληση), τα σώµατα αγκυρώσεως, οι δοκιµές στεγανότητας (προδοκιµασία, κύρια δοκιµή υπό πίεση, γενική δοκιµή ολόκληρου δικτύου), η πλύση και η αποστείρωση του δικτύου ύδρευσης θα γίνουν σύµφωνα µε τα προβλεπόµενα της µελέτης και τις ισχύουσες τεχνικές προδιαγραφές της ΓΓ Ε/ΥΠΕΧΩ Ε. Τα ειδικά τεµάχια εξαρτήµατα θα είναι χυτοσιδηρά ή ατσάλινα σύµφωνα µε τα προβλεπόµενα από τη µελέτη και τις σχετικές προδιαγραφές της ΓΓ Ε/ΥΠΕΧΩ Ε. Oι δικλείδες των αγωγών ύδρευσης θα είναι: 1. Τύπου στρεφόµενου δίσκου ("πεταλούδας") ή σύµφωνα µε το πρότυπο ISO 5752 σειρά 14 ή 16 το DIN 3203 σειρά F4 και µε ονοµαστική πίεση κατ ελάχιστο PN 10 bar, ή, 2. Τύπου σύρτη ελαστικής έµφραξης, σύµφωνα µε το πρότυπο ISO τύπος Α µε ελαστική έµφραξη DIN 3352/4A BS 5163 τύπος Α και µε ονοµαστική πίεση κατ ελάχιστο PN 10 bar Σελ. 5 από 8

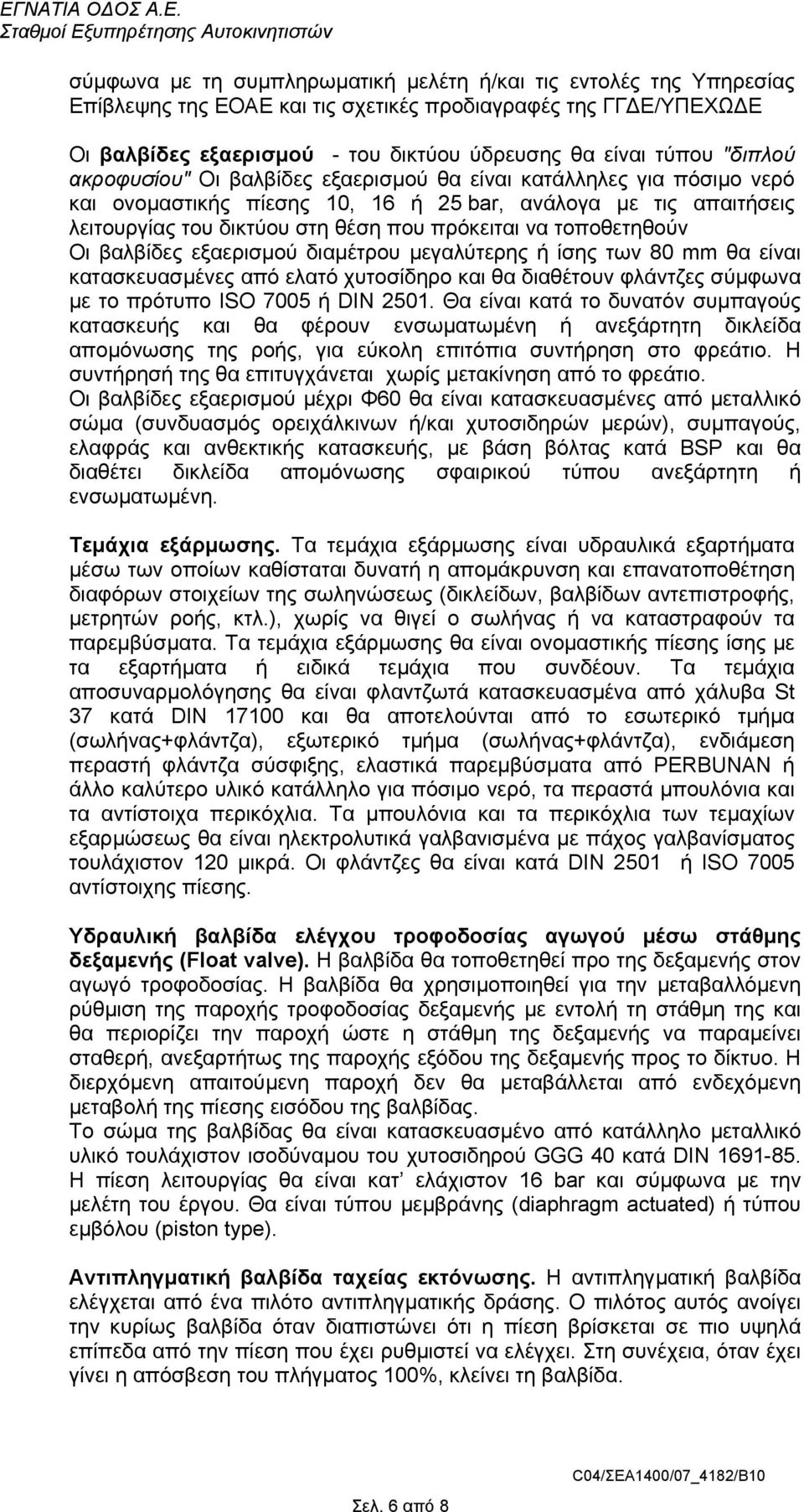

6 σύµφωνα µε τη συµπληρωµατική µελέτη ή/και τις εντολές της Υπηρεσίας Επίβλεψης της ΕΟΑΕ και τις σχετικές προδιαγραφές της ΓΓ Ε/ΥΠΕΧΩ Ε Οι βαλβίδες εξαερισµού - του δικτύου ύδρευσης θα είναι τύπου "διπλού ακροφυσίου" Οι βαλβίδες εξαερισµού θα είναι κατάλληλες για πόσιµο νερό και ονοµαστικής πίεσης 10, 16 ή 25 bar, ανάλογα µε τις απαιτήσεις λειτουργίας του δικτύου στη θέση που πρόκειται να τοποθετηθούν Οι βαλβίδες εξαερισµού διαµέτρου µεγαλύτερης ή ίσης των 80 mm θα είναι κατασκευασµένες από ελατό χυτοσίδηρο και θα διαθέτουν φλάντζες σύµφωνα µε το πρότυπο ISO 7005 ή DIN Θα είναι κατά το δυνατόν συµπαγούς κατασκευής και θα φέρουν ενσωµατωµένη ή ανεξάρτητη δικλείδα αποµόνωσης της ροής, για εύκολη επιτόπια συντήρηση στο φρεάτιο. Η συντήρησή της θα επιτυγχάνεται χωρίς µετακίνηση από το φρεάτιο. Οι βαλβίδες εξαερισµού µέχρι Φ60 θα είναι κατασκευασµένες από µεταλλικό σώµα (συνδυασµός ορειχάλκινων ή/και χυτοσιδηρών µερών), συµπαγούς, ελαφράς και ανθεκτικής κατασκευής, µε βάση βόλτας κατά BSP και θα διαθέτει δικλείδα αποµόνωσης σφαιρικού τύπου ανεξάρτητη ή ενσωµατωµένη. Τεµάχια εξάρµωσης. Τα τεµάχια εξάρµωσης είναι υδραυλικά εξαρτήµατα µέσω των οποίων καθίσταται δυνατή η αποµάκρυνση και επανατοποθέτηση διαφόρων στοιχείων της σωληνώσεως (δικλείδων, βαλβίδων αντεπιστροφής, µετρητών ροής, κτλ.), χωρίς να θιγεί ο σωλήνας ή να καταστραφούν τα παρεµβύσµατα. Τα τεµάχια εξάρµωσης θα είναι ονοµαστικής πίεσης ίσης µε τα εξαρτήµατα ή ειδικά τεµάχια που συνδέουν. Τα τεµάχια αποσυναρµολόγησης θα είναι φλαντζωτά κατασκευασµένα από χάλυβα St 37 κατά DIN και θα αποτελούνται από το εσωτερικό τµήµα (σωλήνας+φλάντζα), εξωτερικό τµήµα (σωλήνας+φλάντζα), ενδιάµεση περαστή φλάντζα σύσφιξης, ελαστικά παρεµβύσµατα από PERBUNAN ή άλλο καλύτερο υλικό κατάλληλο για πόσιµο νερό, τα περαστά µπουλόνια και τα αντίστοιχα περικόχλια. Τα µπουλόνια και τα περικόχλια των τεµαχίων εξαρµώσεως θα είναι ηλεκτρολυτικά γαλβανισµένα µε πάχος γαλβανίσµατος τουλάχιστον 120 µικρά. Οι φλάντζες θα είναι κατά DIN 2501 ή ISO 7005 αντίστοιχης πίεσης. Υδραυλική βαλβίδα ελέγχου τροφοδοσίας αγωγού µέσω στάθµης δεξαµενής (Float valve). H βαλβίδα θα τοποθετηθεί προ της δεξαµενής στον αγωγό τροφοδοσίας. Η βαλβίδα θα χρησιµοποιηθεί για την µεταβαλλόµενη ρύθµιση της παροχής τροφοδοσίας δεξαµενής µε εντολή τη στάθµη της και θα περιορίζει την παροχή ώστε η στάθµη της δεξαµενής να παραµείνει σταθερή, ανεξαρτήτως της παροχής εξόδου της δεξαµενής προς το δίκτυο. Η διερχόµενη απαιτούµενη παροχή δεν θα µεταβάλλεται από ενδεχόµενη µεταβολή της πίεσης εισόδου της βαλβίδας. Το σώµα της βαλβίδας θα είναι κατασκευασµένο από κατάλληλο µεταλλικό υλικό τουλάχιστον ισοδύναµου του χυτοσιδηρού GGG 40 κατά DIN H πίεση λειτουργίας θα είναι κατ ελάχιστον 16 bar και σύµφωνα µε την µελέτη του έργου. Θα είναι τύπου µεµβράνης (diaphragm actuated) ή τύπου εµβόλου (piston type). Αντιπληγµατική βαλβίδα ταχείας εκτόνωσης. Η αντιπληγµατική βαλβίδα ελέγχεται από ένα πιλότο αντιπληγµατικής δράσης. Ο πιλότος αυτός ανοίγει την κυρίως βαλβίδα όταν διαπιστώνει ότι η πίεση βρίσκεται σε πιο υψηλά επίπεδα από την πίεση που έχει ρυθµιστεί να ελέγχει. Στη συνέχεια, όταν έχει γίνει η απόσβεση του πλήγµατος 100%, κλείνει τη βαλβίδα. Σελ. 6 από 8

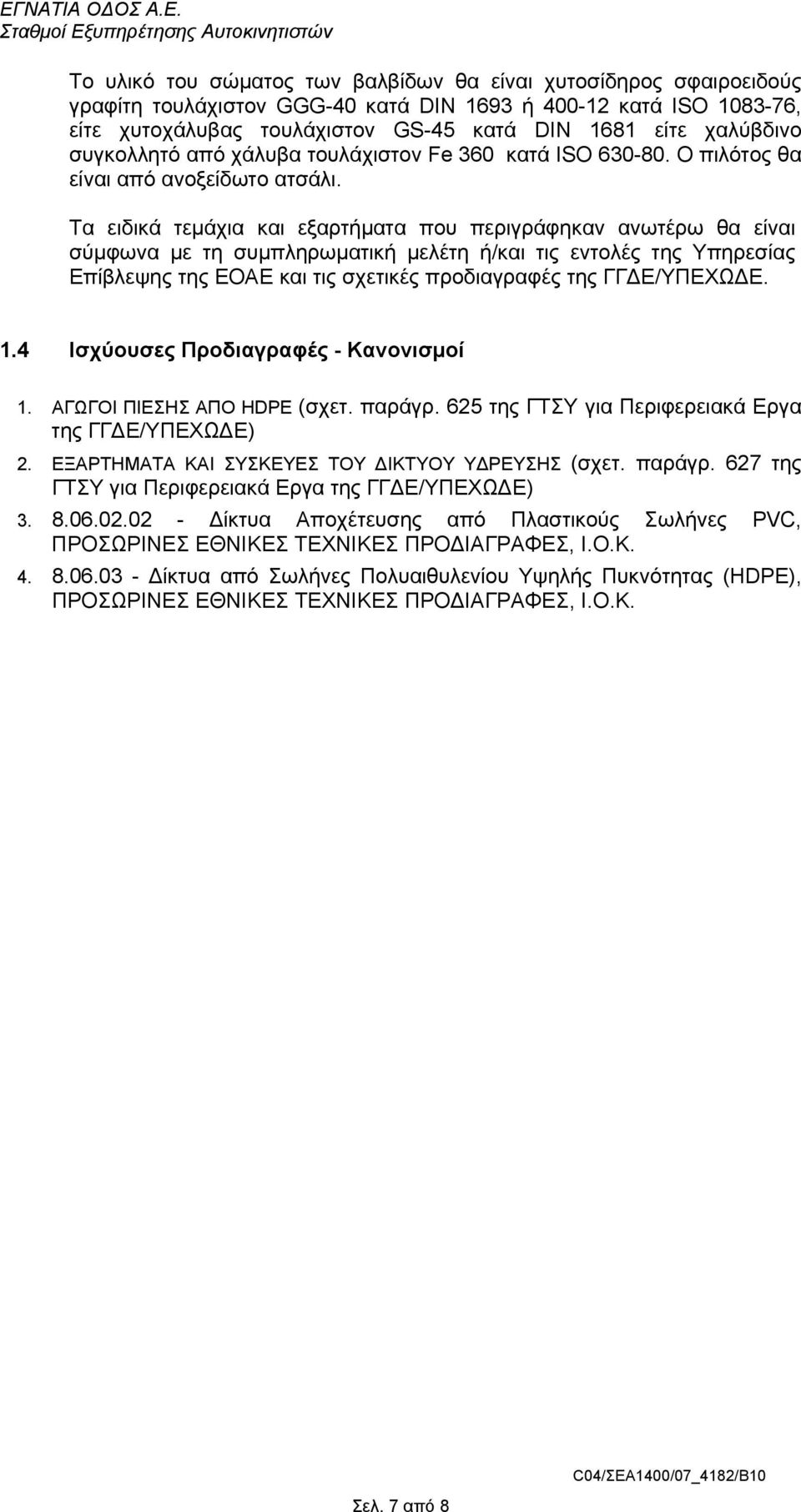

7 Το υλικό του σώµατος των βαλβίδων θα είναι χυτοσίδηρος σφαιροειδούς γραφίτη τουλάχιστον GGG-40 κατά DIN 1693 ή κατά ISO , είτε χυτοχάλυβας τουλάχιστον GS-45 κατά DIN 1681 είτε χαλύβδινο συγκολλητό από χάλυβα τουλάχιστον Fe 360 κατά ISO Ο πιλότος θα είναι από ανοξείδωτο ατσάλι. Τα ειδικά τεµάχια και εξαρτήµατα που περιγράφηκαν ανωτέρω θα είναι σύµφωνα µε τη συµπληρωµατική µελέτη ή/και τις εντολές της Υπηρεσίας Επίβλεψης της ΕΟΑΕ και τις σχετικές προδιαγραφές της ΓΓ Ε/ΥΠΕΧΩ Ε. 1.4 Ισχύουσες Προδιαγραφές - Κανονισµοί 1. ΑΓΩΓΟΙ ΠΙΕΣΗΣ ΑΠΟ HDPE (σχετ. παράγρ. 625 της ΓΤΣΥ για Περιφερειακά Εργα της ΓΓ Ε/ΥΠΕΧΩ Ε) 2. ΕΞΑΡΤΗΜΑΤΑ ΚΑΙ ΣΥΣΚΕΥΕΣ ΤΟΥ ΙΚΤΥΟΥ Υ ΡΕΥΣΗΣ (σχετ. παράγρ. 627 της ΓΤΣΥ για Περιφερειακά Εργα της ΓΓ Ε/ΥΠΕΧΩ Ε) ίκτυα Αποχέτευσης από Πλαστικούς Σωλήνες PVC, ΠΡΟΣΩΡΙΝΕΣ ΕΘΝΙΚΕΣ ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ, Ι.Ο.Κ ίκτυα από Σωλήνες Πολυαιθυλενίου Υψηλής Πυκνότητας (ΗDPE), ΠΡΟΣΩΡΙΝΕΣ ΕΘΝΙΚΕΣ ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ, Ι.Ο.Κ. Σελ. 7 από 8
