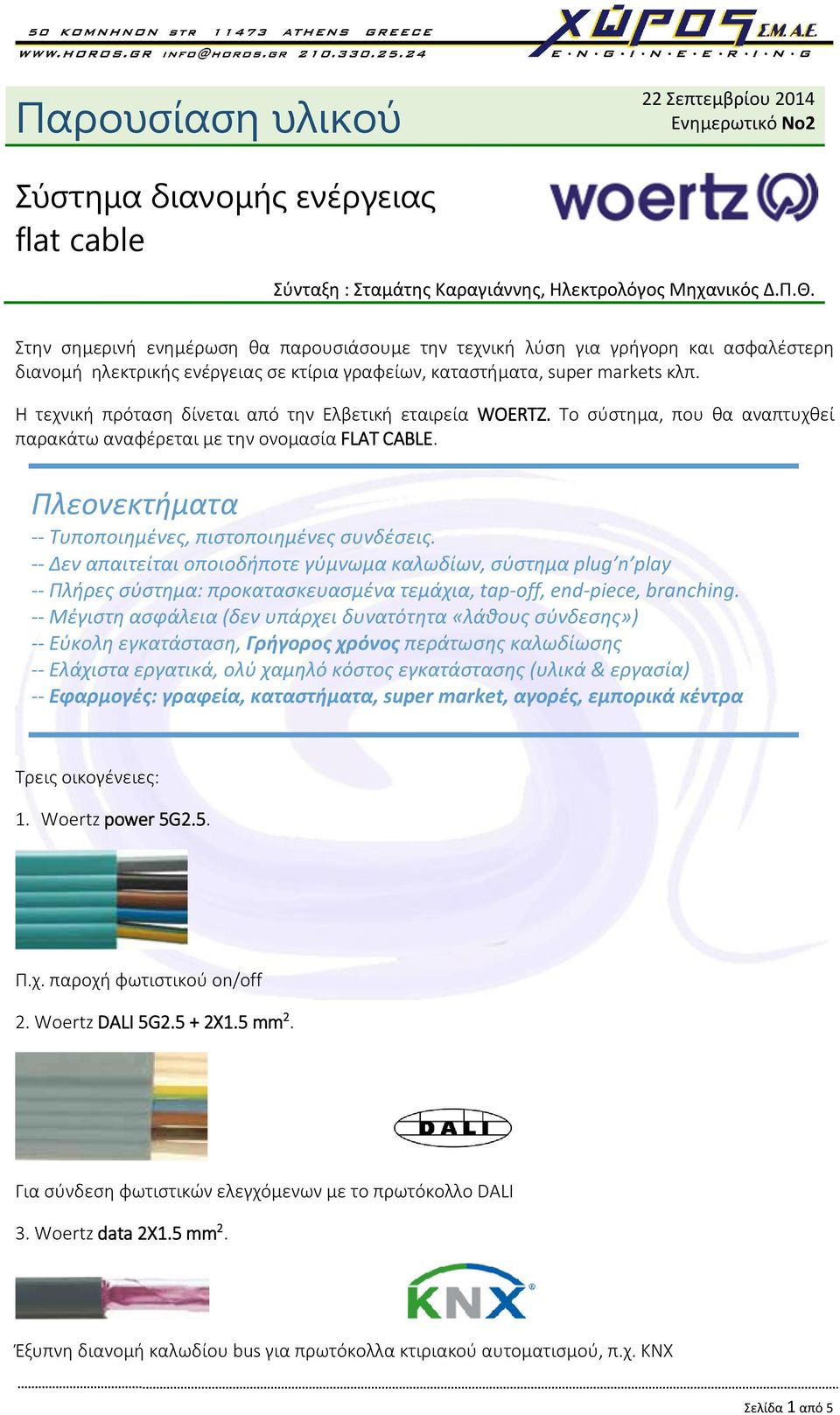

1 Παρουσίαση υλικού 22 Σεπτεμβρίου 2014 Ενημερωτικό Νο2 Σύστημα διανομής ενέργειας flat cable Σύνταξη : Σταμάτης Καραγιάννης, Ηλεκτρολόγος Μηχανικός Δ.Π.Θ. Στην σημερινή ενημέρωση θα παρουσιάσουμε την τεχνική λύση για γρήγορη και ασφαλέστερη διανομή ηλεκτρικής ενέργειας σε κτίρια γραφείων, καταστήματα, super markets κλπ. H τεχνική πρόταση δίνεται από την Ελβετική εταιρεία WOERTZ. Το σύστημα, που θα αναπτυχθεί παρακάτω αναφέρεται με την ονομασία FLAT CABLE. Πλεονεκτήματα -- Τυποποιημένες, πιστοποιημένες συνδέσεις. -- Δεν απαιτείται οποιοδήποτε γύμνωμα καλωδίων, σύστημα plug n play -- Πλήρες σύστημα: προκατασκευασμένα τεμάχια, tap-off, end-piece, branching. -- Μέγιστη ασφάλεια (δεν υπάρχει δυνατότητα «λάθους σύνδεσης») -- Εύκολη εγκατάσταση, Γρήγορος χρόνος περάτωσης καλωδίωσης -- Ελάχιστα εργατικά, ολύ χαμηλό κόστος εγκατάστασης (υλικά & εργασία) -- Εφαρμογές: γραφεία, καταστήματα, super market, αγορές, εμπορικά κέντρα Τρεις οικογένειες: 1. Woertz power 5G2.5. Π.χ. παροχή φωτιστικού on/off 2. Woertz DALI 5G X1.5 mm 2. Για σύνδεση φωτιστικών ελεγχόμενων με το πρωτόκολλο DALI 3. Woertz data 2X1.5 mm 2. Έξυπνη διανομή καλωδίου bus για πρωτόκολλα κτιριακού αυτοματισμού, π.χ. KNX Σελίδα 1 από 5

H τεχνική πρόταση δίνεται από την Ελβετική εταιρεία WOERTZ. Το σύστημα, που θα αναπτυχθεί παρακάτω αναφέρεται με την ονομασία FLAT CABLE. Πλεονεκτήματα -- Τυποποιημένες, πιστοποιημένες συνδέσεις.

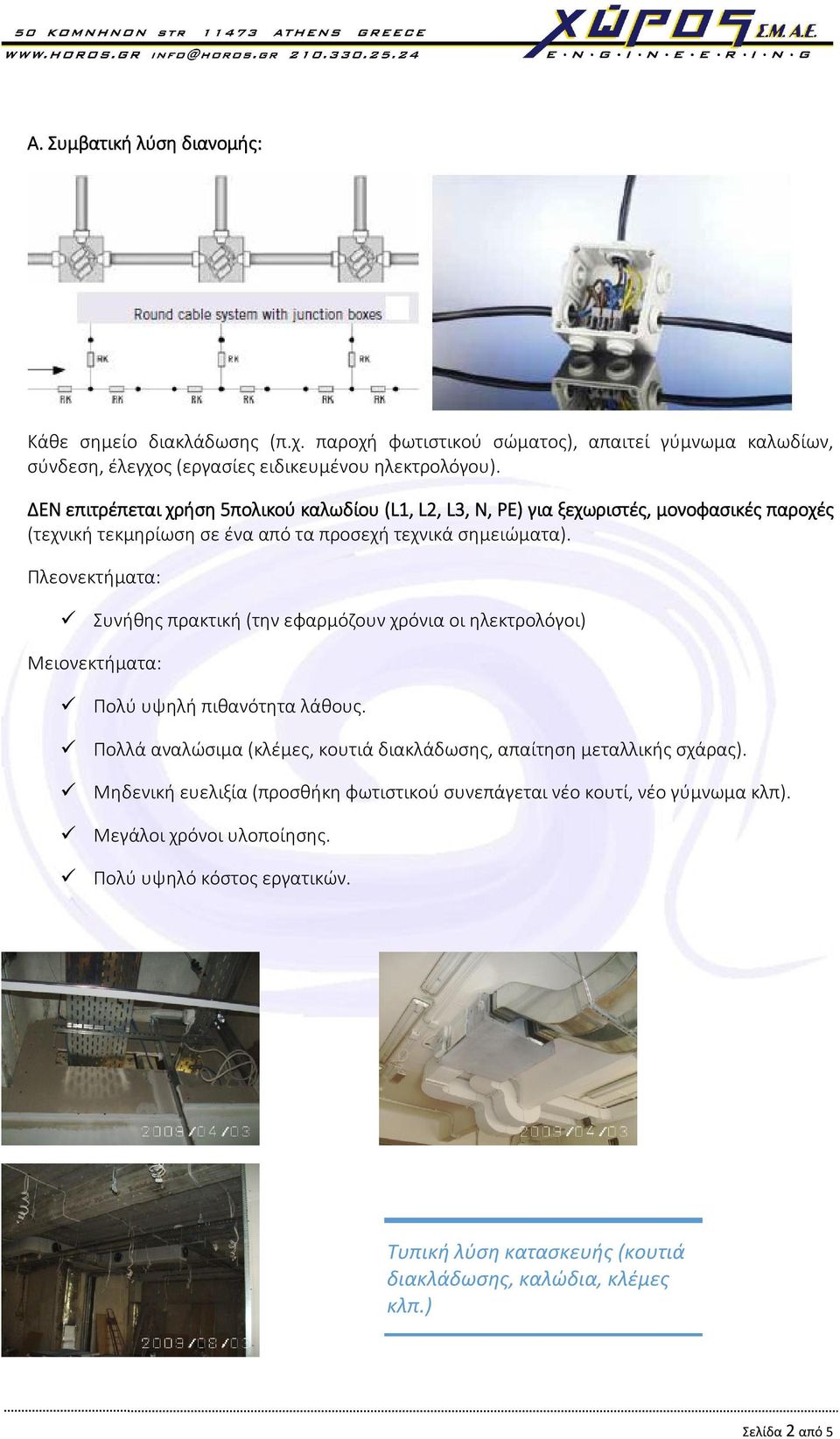

2 Α. Συμβατική λύση διανομής: Κάθε σημείο διακλάδωσης (π.χ. παροχή φωτιστικού σώματος), απαιτεί γύμνωμα καλωδίων, σύνδεση, έλεγχος (εργασίες ειδικευμένου ηλεκτρολόγου). ΔΕΝ επιτρέπεται χρήση 5πολικού καλωδίου (L1, L2, L3, N, PE) για ξεχωριστές, μονοφασικές παροχές (τεχνική τεκμηρίωση σε ένα από τα προσεχή τεχνικά σημειώματα). Πλεονεκτήματα: Συνήθης πρακτική (την εφαρμόζουν χρόνια οι ηλεκτρολόγοι) Μειονεκτήματα: Πολύ υψηλή πιθανότητα λάθους. Πολλά αναλώσιμα (κλέμες, κουτιά διακλάδωσης, απαίτηση μεταλλικής σχάρας). Μηδενική ευελιξία (προσθήκη φωτιστικού συνεπάγεται νέο κουτί, νέο γύμνωμα κλπ). Μεγάλοι χρόνοι υλοποίησης. Πολύ υψηλό κόστος εργατικών. Τυπική λύση κατασκευής (κουτιά διακλάδωσης, καλώδια, κλέμες κλπ.) Σελίδα 2 από 5

Πλεονεκτήματα: Συνήθης πρακτική (την εφαρμόζουν χρόνια οι ηλεκτρολόγοι) Μειονεκτήματα: Πολύ υψηλή πιθανότητα λάθους.

3 Β. Έξυπνη λύση διανομής Woertz: Σύντομη περιγραφή: Χρησιμοποιείται ο κατάλληλος τύπος καλωδίου, ανάλογα με την εφαρμογή (βλ. «οικογένειες» υλικού). Το καλώδιο απλά κόβεται στο επιθυμητό μήκος, με έναν απλό κόφτη. Συνδέεται με τον παροχικό πίνακα σε οποιοδήποτε σημείο του μήκους του (μοναδικό σημείο όλης της εγκατάστασης όπου απαιτείται σύνδεση γυμνού αγωγού). Στα σημεία λήψης («tap-off») απλά τοποθετείται το ειδικό τεμάχιο και βιδώνονται 3 ή 5 βίδες (1Φ ή 3Φ παροχή, bus κλπ). Όταν ολοκληρωθεί το σφίξιμο, υπάρχει πιστοποιημένη σύνδεση ονομαστικού ρεύματος 16Α. Η σύνδεση με το π.χ. φωτιστικό γίνεται με τη χρήση ρευματοδότη ρευματολήπτη τύπου Wieland. Πλεονεκτήματα: Τυποποιημένη λύση με προκατασκευασμένα τεμάχια. ΔΕΝ ΥΠΑΡΧΕΙ ΔΥΝΑΤΟΤΗΤΑ ΛΑΘΟΥΣ ΣΥΝΔΕΣΗΣ Δυνατότητα χρήσης του πενταπολικού καλωδίου για μονοφασική παροχή (δεν διακόπτεται πουθενά ο ουδέτερος). Ελάχιστα εργατικά (ένας βοηθός μπορεί να κάνει συνδέσεις πρακτικά όσο διαρκεί η μπαταρία στο ηλεκτρικό κατσαβίδι). Εξαιρετικά σύντομος χρόνος εγκατάστασης. Η εμπειρία μας έχει αποδείξει ότι ένα κατάστημα 150 φωτιστικών μπορεί να τροφοδοτηθεί σε 1 ημέρα από έναν τεχνίτη ηλεκτρολόγο + βοηθό ηλεκτρολόγο! Χαμηλό συνολικό κόστος (υλικό + εργασία) σε αντίθεση με αυτό που πολύ πιστεύουν! Μειονεκτήματα: Νέα πρακτική (ο ηλεκτρολόγος θα πρέπει να «ξεβολευτεί» από συμβατικές λύσεις. Έξυπνη διανομή Woertz: Στην συγκεκριμένη εφαρμογή, παροχή FCU σε υπάρχον κτίριο γραφείου. Σελίδα 3 από 5

Συνδέεται με τον παροχικό πίνακα σε οποιοδήποτε σημείο του μήκους του (μοναδικό σημείο όλης της εγκατάστασης όπου απαιτείται σύνδεση γυμνού αγωγού).

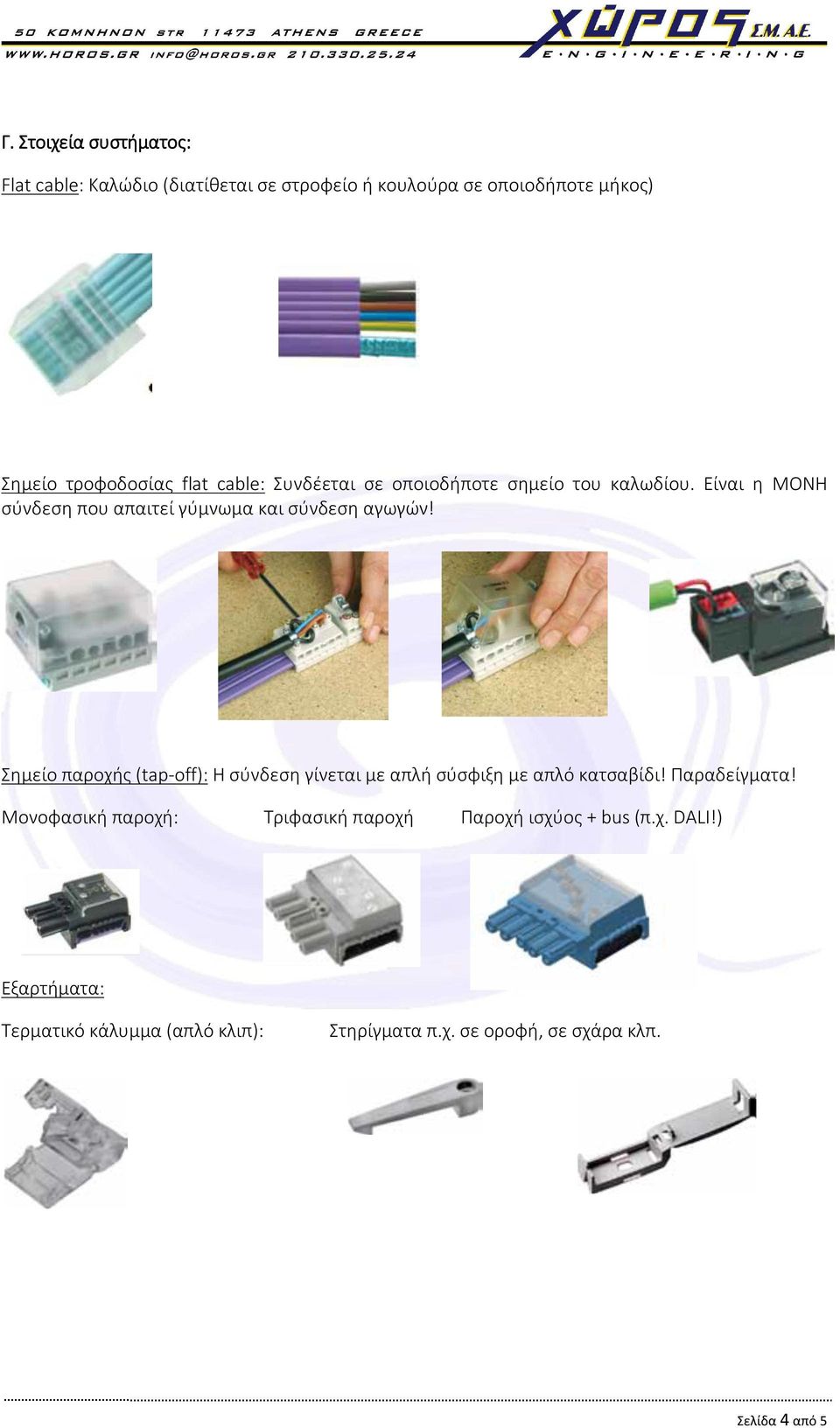

4 Γ. Στοιχεία συστήματος: Flat cable: Καλώδιο (διατίθεται σε στροφείο ή κουλούρα σε οποιοδήποτε μήκος) Σημείο τροφοδοσίας flat cable: Συνδέεται σε οποιοδήποτε σημείο του καλωδίου. Είναι η ΜΟΝΗ σύνδεση που απαιτεί γύμνωμα και σύνδεση αγωγών! Σημείο παροχής (tap-off): Η σύνδεση γίνεται με απλή σύσφιξη με απλό κατσαβίδι! Παραδείγματα! Μονοφασική παροχή: Τριφασική παροχή Παροχή ισχύος + bus (π.χ. DALI!) Εξαρτήματα: Τερματικό κάλυμμα (απλό κλιπ): Στηρίγματα π.χ. σε οροφή, σε σχάρα κλπ. Σελίδα 4 από 5

Σημείο παροχής (tap-off): Η σύνδεση γίνεται με απλή σύσφιξη με απλό κατσαβίδι! Παραδείγματα!

5 Δυνατότητα προ-κατασκευής (ΑΚΟΜΑ πιο γρήγορη εγκατάσταση!) Περισσότερες πληροφορίες Τεχνική Υποστήριξη: Σελίδα 5 από 5
