Στην σημερινή ενημέρωση θα κάνουμε μία εκτενή αναφορά στο πρωτόκολλο RF+ της ΚΝΧ και πιο συγκεκριμένα:

Transcript

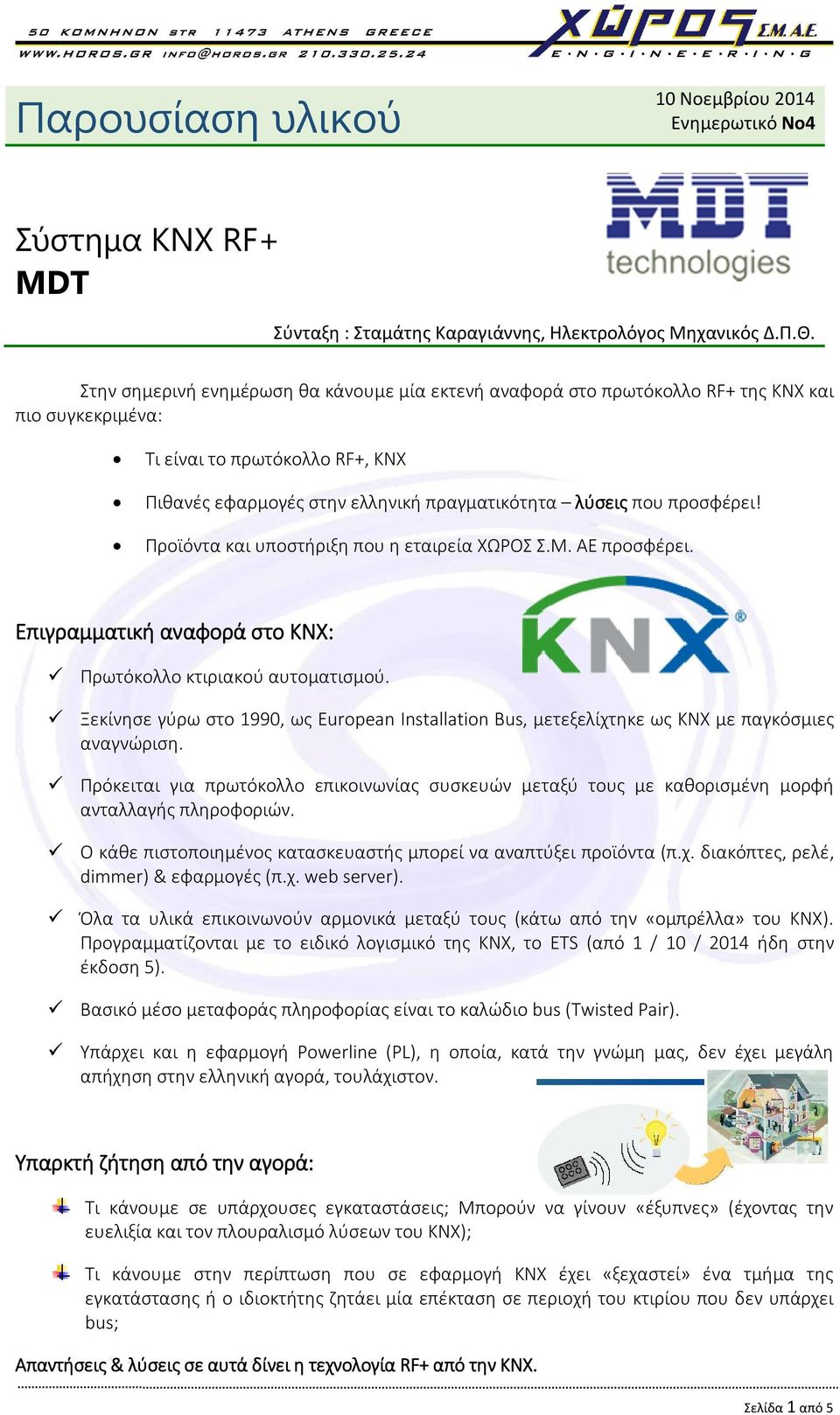

1 Παρουσίαση υλικού 10 Νοεμβρίου 2014 Ενημερωτικό Νο4 Σύστημα KNX RF+ MDT Σύνταξη : Σταμάτης Καραγιάννης, Ηλεκτρολόγος Μηχανικός Δ.Π.Θ. Στην σημερινή ενημέρωση θα κάνουμε μία εκτενή αναφορά στο πρωτόκολλο RF+ της ΚΝΧ και πιο συγκεκριμένα: Τι είναι το πρωτόκολλο RF+, KNX Πιθανές εφαρμογές στην ελληνική πραγματικότητα λύσεις που προσφέρει! Προϊόντα και υποστήριξη που η εταιρεία ΧΩΡΟΣ Σ.Μ. ΑΕ προσφέρει. Επιγραμματική αναφορά στο ΚΝΧ: Πρωτόκολλο κτιριακού αυτοματισμού. Ξεκίνησε γύρω στο 1990, ως European Installation Bus, μετεξελίχτηκε ως ΚΝΧ με παγκόσμιες αναγνώριση. Πρόκειται για πρωτόκολλο επικοινωνίας συσκευών μεταξύ τους με καθορισμένη μορφή ανταλλαγής πληροφοριών. Ο κάθε πιστοποιημένος κατασκευαστής μπορεί να αναπτύξει προϊόντα (π.χ. διακόπτες, ρελέ, dimmer) & εφαρμογές (π.χ. web server). Όλα τα υλικά επικοινωνούν αρμονικά μεταξύ τους (κάτω από την «ομπρέλλα» του ΚΝΧ). Προγραμματίζονται με το ειδικό λογισμικό της ΚΝΧ, το ETS (από 1 / 10 / 2014 ήδη στην έκδοση 5). Βασικό μέσο μεταφοράς πληροφορίας είναι το καλώδιο bus (Twisted Pair). Υπάρχει και η εφαρμογή Powerline (PL), η οποία, κατά την γνώμη μας, δεν έχει μεγάλη απήχηση στην ελληνική αγορά, τουλάχιστον. Υπαρκτή ζήτηση από την αγορά: Τι κάνουμε σε υπάρχουσες εγκαταστάσεις; Μπορούν να γίνουν «έξυπνες» (έχοντας την ευελιξία και τον πλουραλισμό λύσεων του ΚΝΧ); Τι κάνουμε στην περίπτωση που σε εφαρμογή ΚΝΧ έχει «ξεχαστεί» ένα τμήμα της εγκατάστασης ή ο ιδιοκτήτης ζητάει μία επέκταση σε περιοχή του κτιρίου που δεν υπάρχει bus; Απαντήσεις & λύσεις σε αυτά δίνει η τεχνολογία RF+ από την ΚΝΧ. Σελίδα 1 από 5

2 Τεχνολογία RF+ Μέσο μεταφοράς πληροφορίας είναι ραδιοσυχνότητα, Radio Frequency (RF), 868MHz (παρόμοια με την τεχνολογία π.χ. των ασύρματων τηλεφώνων Dect). Ο κάθε «κόμβος» μπορεί να δέχεται και να στέλνει σήματα (ανάλογα με το υλικό & την εφαρμογή), bi-directional implementation. Ο προγραμματισμός γίνεται, όπως συνήθως, με το ETS (versions 3, 4, 5 compatible!) Το δίκτυο RF+ αντιμετωπίζεται από το ETS σαν μία επιπλέον γραμμή: Δεν απαιτείται κάποιου είδους τροφοδοτικό για αυτή την «γραμμή» Δεν υπάρχει ο περιορισμός των 64 συνδρομητών ανά γραμμή. Σύνδεση με υπάρχον καλωδιακό τμήμα με αντίστοιχο Line coupler, όπως σε οποιαδήποτε επιπλέον γραμμή (βλ. παρακάτω σε παρουσίαση υλικών!). Σε ένα δίκτυο KNX RF+ ΔΕΝ είναι απαραίτητο να υπάρχει «καλωδιακό» τμήμα: μπορεί να αποτελείται ΜΟΝΟ από συσκευές RF+! Η οποιαδήποτε συσκευή RF+ αντιμετωπίζεται (και είναι εμφανής στο ETS) όπως μία οποιαδήποτε συσκευή KNX (menu με συνδέσιμα objects, παραμετροποίηση, έλεγχος LED, status, blocking, κλπ. κλπ. Γίνεται λειτουργία relaying (re-transmission). Ο κάθε «κόμβος» αναμεταδίδει το σήμα. Μέχρι 3 αναμεταδόσεις είναι δυνατές, αυξάνοντας κατά πολύ την πρακτική εμβέλεια. Η δυνατότητα αυτή είναι δυνατή μόνο με την χρήση του ETS5. H διαθέσιμη εμβέλεια καλύπτει όλες τις συνηθισμένες κτιριακές εφαρμογές. Σελίδα 2 από 5

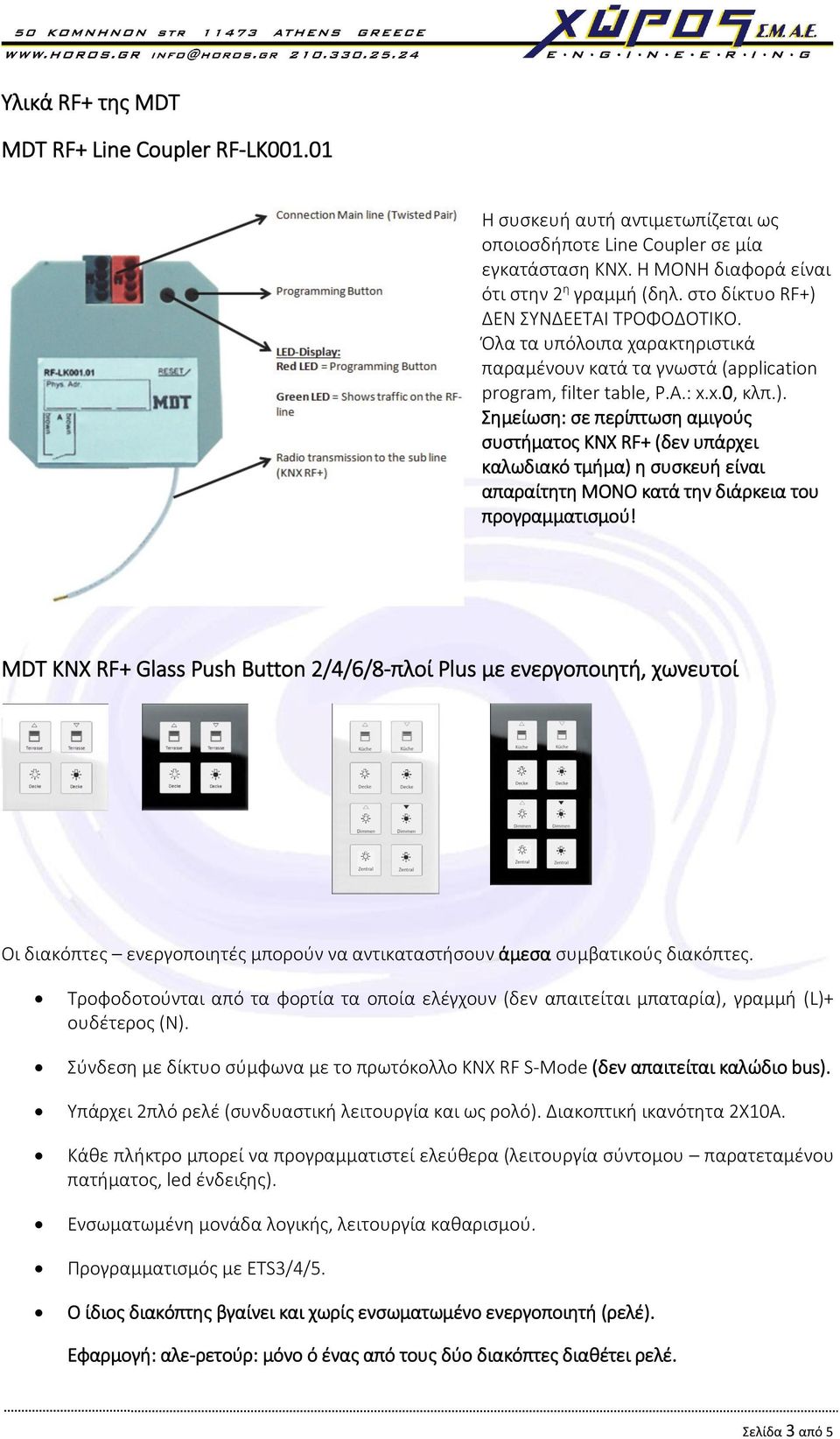

3 Υλικά RF+ της MDT MDT RF+ Line Coupler RF-LK Η συσκευή αυτή αντιμετωπίζεται ως οποιοσδήποτε Line Coupler σε μία εγκατάσταση KNX. Η ΜΟΝΗ διαφορά είναι ότι στην 2 η γραμμή (δηλ. στο δίκτυο RF+) ΔΕΝ ΣΥΝΔΕΕΤΑΙ ΤΡΟΦΟΔΟΤΙΚΟ. Όλα τα υπόλοιπα χαρακτηριστικά παραμένουν κατά τα γνωστά (application program, filter table, P.A.: x.x.0, κλπ.). Σημείωση: σε περίπτωση αμιγούς συστήματος KNX RF+ (δεν υπάρχει καλωδιακό τμήμα) η συσκευή είναι απαραίτητη ΜΟΝΟ κατά την διάρκεια του προγραμματισμού! MDT KNX RF+ Glass Push Button 2/4/6/8-πλοί Plus με ενεργοποιητή, χωνευτοί Οι διακόπτες ενεργοποιητές μπορούν να αντικαταστήσουν άμεσα συμβατικούς διακόπτες. Υπάρχει 2πλό ρελέ (συνδυαστική λειτουργία και ως ρολό). Διακοπτική ικανότητα 2Χ10Α. Κάθε πλήκτρο μπορεί να προγραμματιστεί ελεύθερα (λειτουργία σύντομου παρατεταμένου πατήματος, led ένδειξης). Ενσωματωμένη μονάδα λογικής, λειτουργία καθαρισμού. O ίδιος διακόπτης βγαίνει και χωρίς ενσωματωμένο ενεργοποιητή (ρελέ). Εφαρμογή: αλε-ρετούρ: μόνο ό ένας από τους δύο διακόπτες διαθέτει ρελέ. Σελίδα 3 από 5

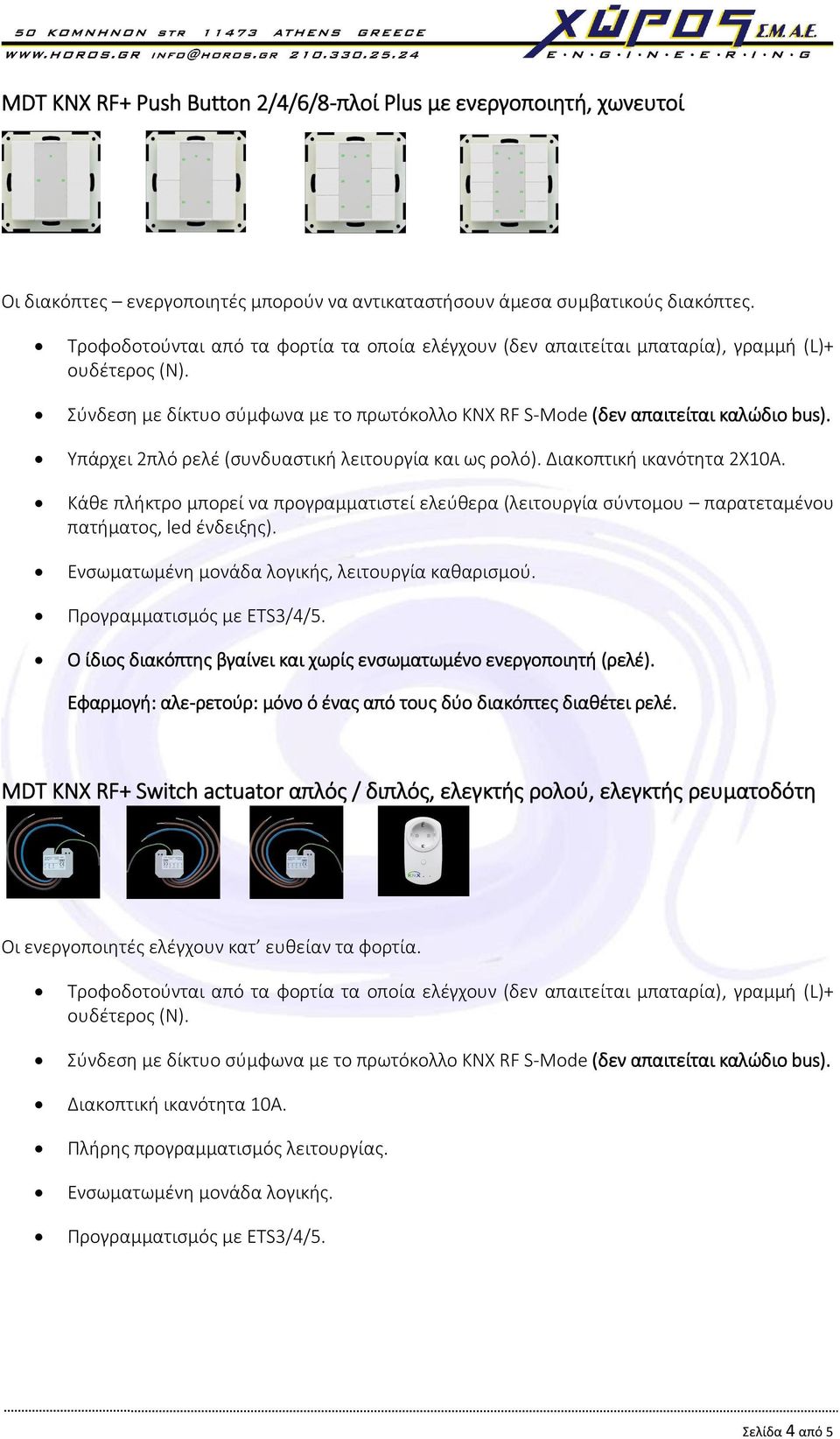

4 MDT KNX RF+ Push Button 2/4/6/8-πλοί Plus με ενεργοποιητή, χωνευτοί Οι διακόπτες ενεργοποιητές μπορούν να αντικαταστήσουν άμεσα συμβατικούς διακόπτες. Υπάρχει 2πλό ρελέ (συνδυαστική λειτουργία και ως ρολό). Διακοπτική ικανότητα 2Χ10Α. Κάθε πλήκτρο μπορεί να προγραμματιστεί ελεύθερα (λειτουργία σύντομου παρατεταμένου πατήματος, led ένδειξης). Ενσωματωμένη μονάδα λογικής, λειτουργία καθαρισμού. O ίδιος διακόπτης βγαίνει και χωρίς ενσωματωμένο ενεργοποιητή (ρελέ). Εφαρμογή: αλε-ρετούρ: μόνο ό ένας από τους δύο διακόπτες διαθέτει ρελέ. MDT KNX RF+ Switch actuator απλός / διπλός, ελεγκτής ρολού, ελεγκτής ρευματοδότη Οι ενεργοποιητές ελέγχουν κατ ευθείαν τα φορτία. Διακοπτική ικανότητα 10Α. Πλήρης προγραμματισμός λειτουργίας. Ενσωματωμένη μονάδα λογικής. Σελίδα 4 από 5

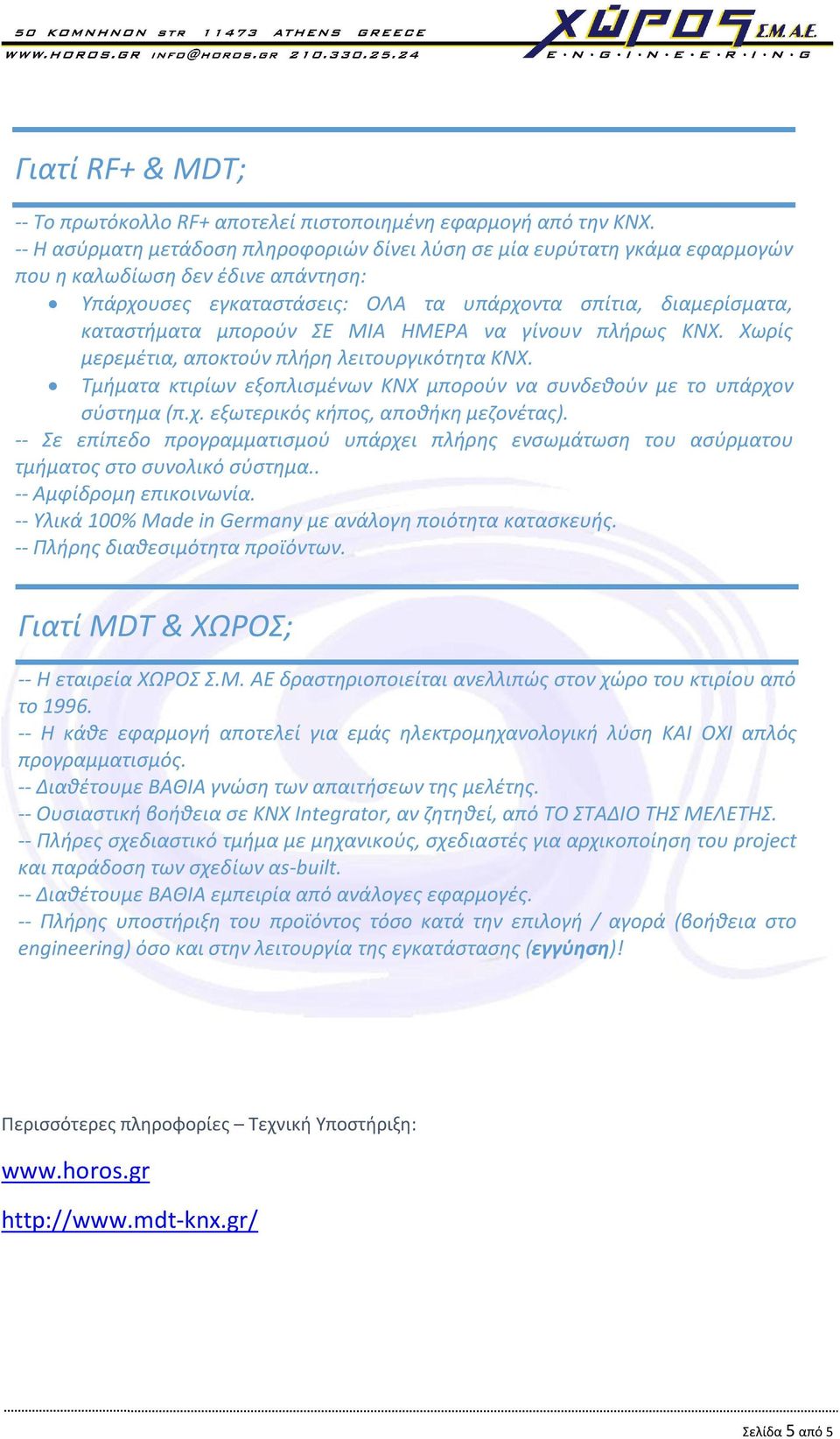

5 Γιατί RF+ & MDT; -- To πρωτόκολλο RF+ αποτελεί πιστοποιημένη εφαρμογή από την ΚΝΧ. -- Η ασύρματη μετάδοση πληροφοριών δίνει λύση σε μία ευρύτατη γκάμα εφαρμογών που η καλωδίωση δεν έδινε απάντηση: Υπάρχουσες εγκαταστάσεις: ΟΛΑ τα υπάρχοντα σπίτια, διαμερίσματα, καταστήματα μπορούν ΣΕ ΜΙΑ ΗΜΕΡΑ να γίνουν πλήρως ΚΝΧ. Χωρίς μερεμέτια, αποκτούν πλήρη λειτουργικότητα ΚΝΧ. Τμήματα κτιρίων εξοπλισμένων ΚΝΧ μπορούν να συνδεθούν με το υπάρχον σύστημα (π.χ. εξωτερικός κήπος, αποθήκη μεζονέτας). -- Σε επίπεδο προγραμματισμού υπάρχει πλήρης ενσωμάτωση του ασύρματου τμήματος στο συνολικό σύστημα.. -- Αμφίδρομη επικοινωνία. -- Υλικά 100% Made in Germany με ανάλογη ποιότητα κατασκευής. -- Πλήρης διαθεσιμότητα προϊόντων. Γιατί MDT & ΧΩΡΟΣ; -- Η εταιρεία ΧΩΡΟΣ Σ.Μ. ΑΕ δραστηριοποιείται ανελλιπώς στον χώρο του κτιρίου από το Η κάθε εφαρμογή αποτελεί για εμάς ηλεκτρομηχανολογική λύση ΚΑΙ ΟΧΙ απλός προγραμματισμός. -- Διαθέτουμε ΒΑΘΙΑ γνώση των απαιτήσεων της μελέτης. -- Ουσιαστική βοήθεια σε KNX Integrator, αν ζητηθεί, από ΤΟ ΣΤΑΔΙΟ ΤΗΣ ΜΕΛΕΤΗΣ. -- Πλήρες σχεδιαστικό τμήμα με μηχανικούς, σχεδιαστές για αρχικοποίηση του project και παράδοση των σχεδίων αs-built. -- Διαθέτουμε ΒΑΘΙΑ εμπειρία από ανάλογες εφαρμογές. -- Πλήρης υποστήριξη του προϊόντος τόσο κατά την επιλογή / αγορά (βοήθεια στο engineering) όσο και στην λειτουργία της εγκατάστασης (εγγύηση)! Περισσότερες πληροφορίες Τεχνική Υποστήριξη: Σελίδα 5 από 5
