HYBRID POWER SUPPLY SYSTEMS

Transcript

1 HYBRID POWER SUPPLY SYSTEMS

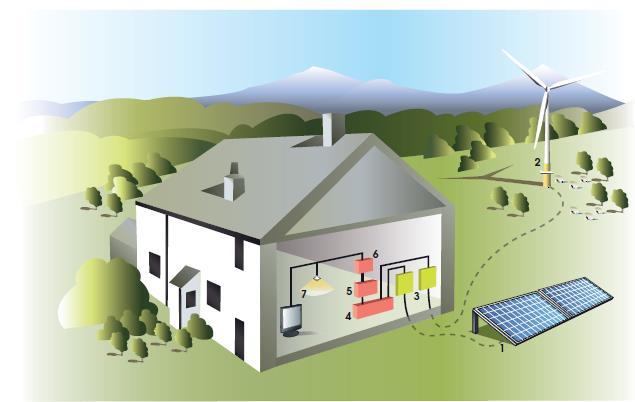

2 HYBRID POWER SUPPLY SYSTEMS 1. PV modules 2. Wind Generator 3. Charge Controllers 4. Battery Bank 5. Inverter 6. Fuse box 7. AC appliances

3 Μπαταρίες σε υβριδικά συστήματα Οι μπαταρίες αποθηκεύουν ηλεκτρική ενέργεια με τη μορφή χημικής ενέργειας Η ηλεκτρική ενέργεια χρησιμοποιείται: Τη νύχτα και τις περιόδους με παρατεταμένη συννεφιά ή άπνοια. Για τη παροχή σταθερή πηγή ισχύος. Τια την παροχή απαραίτητων υψηλών ποσών ενέργειας σε μικρό χρονικό διάστημα.

4 Μπαταρίες σε υβριδικά συστήματα Οι μπαταρίες που χρησιμοποιούνται συχνά σε υβριδικά συστήματα είναι: Μπαταρίες Μολύβδου Οξέος (Lead acid batteries) Ανοιχτού τύπου Κλειστού τύπου Αλκαλικές Μπαταρίες (Alkaline Batteries) Νικελίου Καδμίου Νικελίου Μεταλλικού υδριδίου Μπαταρίες ιόντων Λιθίου

5 Comparison Table of Secondary Batteries 1. Combining cobalt, nickel, manganese and aluminum raises energy density up to 250Wh/kg. 2. Cycle life is based on the depth of discharge (DoD). Shallow DoD prolongs cycle life. 3. Cycle life is based on battery receiving regular maintenance to prevent memory. 4. Ultra-fast charge batteries are made for a special purpose. 5. Self-discharge is highest immediately after charge. NiCd loses 10% in the first 24 hours, then declines to 10% every 30 days. High temperature and age increase self-discharge V is traditional; 1.20V is more common. 7. Manufacturers may rate voltage higher because of low internal resistance (marketing). 8. Capable of high current pulses; needs time to recuperate. 9. Do not charge Li-ion below freezing. 10. Maintenance may be in the form of equalizing or topping charge* to prevent sulfation. 11. Protection circuit cuts off below about 2.20V and above 4.30V on most Li-ion; different voltage settings apply for lithium-iron-phosphate. 12. Coulombic efficiently is higher with quicker charge (in part due to self-discharge error). 13. Li-ion may have lower cost-per-cycle than lead acid.

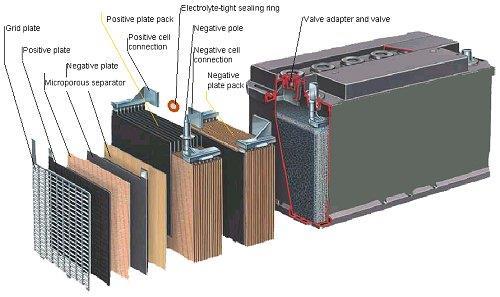

6 LEAD ACID BATTERIES

7 LEAD ACID BATTERIES Charge Discharge Negative electrode reaction: Pb(s) + HSO 4(aq) PbSO 4 (s) + H + (aq) + 2e Positive electrode reaction: PbO 2 (s) + HSO 4(aq) + 3H + (aq) + 2e PbSO 4 (s) + 2H 2 O(l)

8 Προδιαγραφές Μπαταρίας Ημέρες Αυτονομίας Χωρητικότητα Μπαταρίας Ρυθμός και Βάθος Εκφόρτισης Διάρκεια Ζωής Περιβαλλοντικές Συνθήκες

9 Ημέρες Αυτονομίας Η αυτονομία αναφέρεται στον αριθμό των ημερών που μπορεί μια μπαταρία να καλύψει τις ανάγκες ενός φορτίου χωρίς να επαναφορτιστεί. Ο αριθμός των ημερών αυτονομίας προσδιορίζεται από: το συνολικό φορτίο το είδος του φορτίου Η γενική περιοχή ημερών αυτονομίας καθορίζεται ως ακολούθως: 2 με 3 ημέρες για μη υψηλής σημασίας χρήσεις ή για συστήματα που διαθέτουν γεννήτρα πετρελαίου ως εφεδρεία. 5 με 7 ημέρες για κρίσιμα φορτία χωρίς άλλες διαθέσιμες εφεδρικές πηγές ενέργειας.

10 Χωρητικότητα Μπαταρίας Χωρητικότητα μιας μπαταρίας C (από την αγγλική λέξη capacity) είναι το συνολικό ηλεκτρικό φορτίο που μπορούμε να πάρουμε από μια πλήρως φορτισμένη μπαταρία, κάτω από συγκεκριμένες συνθήκες εκφόρτισης (ρυθμό εκφόρτισης, τάση και θερμοκρασία). Παράγοντες που επηρεάζουν τη χωρητικότητα μιας μπαταρίας: Ρυθμός εκφόρτισης Βάθος εκφόρτισης Θερμοκρασία Ηλικία Χαρακτηριστικά επαναφόρτισης

11 Ρυθμός και Βάθος Εκφόρτισης Ο Ρυθμός εκφόρτισης εκφράζεται συχνά ως C-rate για την κανονικόποίηση ως προς τη χωρητικότητα της μπαταρίας, η οποία είναι συχνά διαφορετική μεταξύ των μπαταριών. C-rate είναι ένα μέτρο του ρυθμού με τον οποίο μια μπαταρία εκφορτίζεται σε σχέση με την ονομαστική χωρητικότητα. Ο ρυθμός με τον οποίο εκφορτίζεται μια μπαταρία επηρεάζει άμεσα τη χωρητικότητά της Υψηλοί ρυθμοί εκφόρτισης δίνουν χαμηλότερη χωρητικότητα Χαμηλοί ρυθμοί εκφόρτισης δίνουν υψηλότερη χωρητικότητα Βάθος εκφόρτισης (DOD) αναφέρεται στο κλάσμα ή το ποσοστό της χωρητικότητας που έχει αφαιρεθεί από την πλήρως φορτισμένη μπαταρία.

12

13 Χρόνος ζωής μπαταρίας Οι κατασκευαστές των μπαταριών ορίζουν το χρόνο ζωής μιας μπαταρίας σε όρους «αριθμού κύκλων». Η ζωή της μπαταρίας (αριθμός κύκλων) επηρεάζεται από το βάθος εκφόρτισης (ως ποσοστό της χωρητικότητας της μπαταρίας) και τη θερμοκρασία.

14 Περιβαλλοντικές Συνθήκες Η λειτουργία των μπαταριών επηρεάζεται από τη θερμοκρασία του περιβάλλοντος. Απαιτείται υψηλότερη τάση για την ολοκλήρωση της φόρτισης μιας μπαταρίας για λειτουργία σε χαμηλές θερμοκρασίες (το αντίθετο συμβαίνει σε υψηλές θερμοκρασίες) Οι ελεγκτές φόρτισης θα πρέπει αυτόματα να ρυθμίζουν τη τάση φόρτισης με βάση τη θερμοκρασία της μπαταρίας.

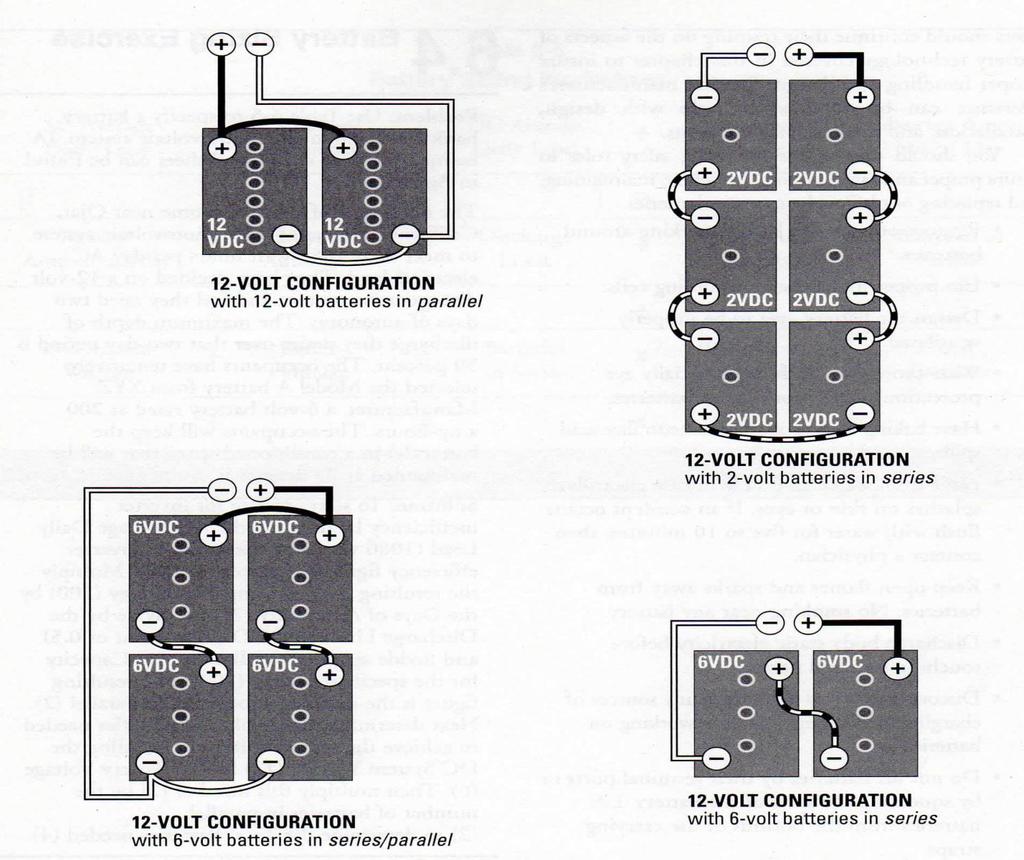

15 Μπαταρία 12 Volt

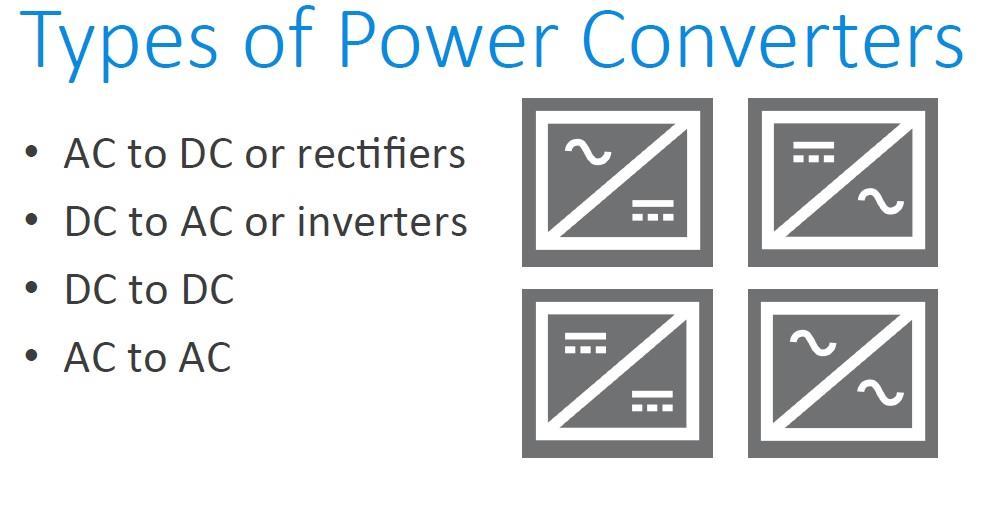

16 Ηλεκτρονικά Ισχύος 16

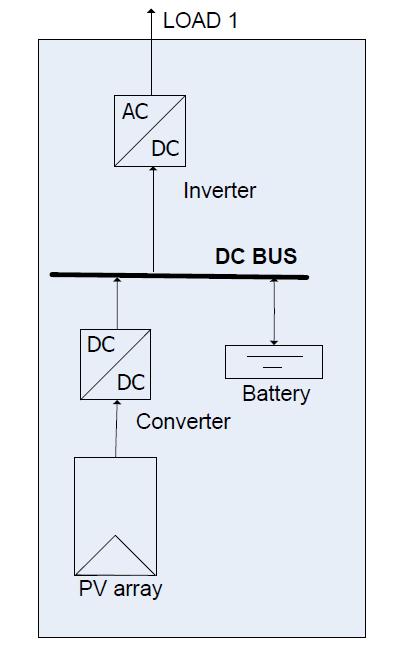

17 DC-coupled hybrid system 17

18 AC-coupled hybrid system 18

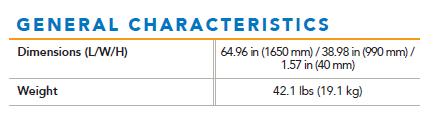

19 Σχεδιασμός Συστήματος Αυτόνομης Οικίας Σε μια οικία, κατά τη διάρκεια ενός 24ώρου, κατεγράφησαν οι καταναλώσεις που παρουσιάζονται στο διπλανό πίνακα. Να κατασκευαστεί σε γράφημα το προφίλ της καταναλισκόμενης ενέργειας και με βάση τη μέση ηλιακή ακτινοβολία του πίνακα να υπολογιστεί η απαιτούμενη επιφάνεια των φωτοβολταϊκών καθώς και το μέγεθος της μπαταρίας για την πλήρη κάλυψη της κατανάλωσης αυτής της ημέρας Ώρα Σύνολο Ενεργειακών Αναγκών, Wh Μέση Ηλιακή Ακτινοβολία, Wh/m

20 Προφίλ της καταναλισκόμενης ενέργειας και της μέσης ηλιακής ακτινοβολίας Energy Demand, Wh Solar Energy, Wh/m Hour of the Day, hr

21 Αυτόνομο Σύστημα Παροχής Ισχύος Ε load Ε solar = Ε load / (n 1.n 2.n 3 ) n 1 Ε solar = 216 kwh Συνολική Επιφάνεια = 39m 2 Επιφάνεια Ενός Πάνελ = 1,6335 m 2 Συνολικός Αριθμός Πάνελ = 24 n 2 Ε solar n 3 21

22 Φωτοβολταϊκά Πλαίσια Δεδομένα:

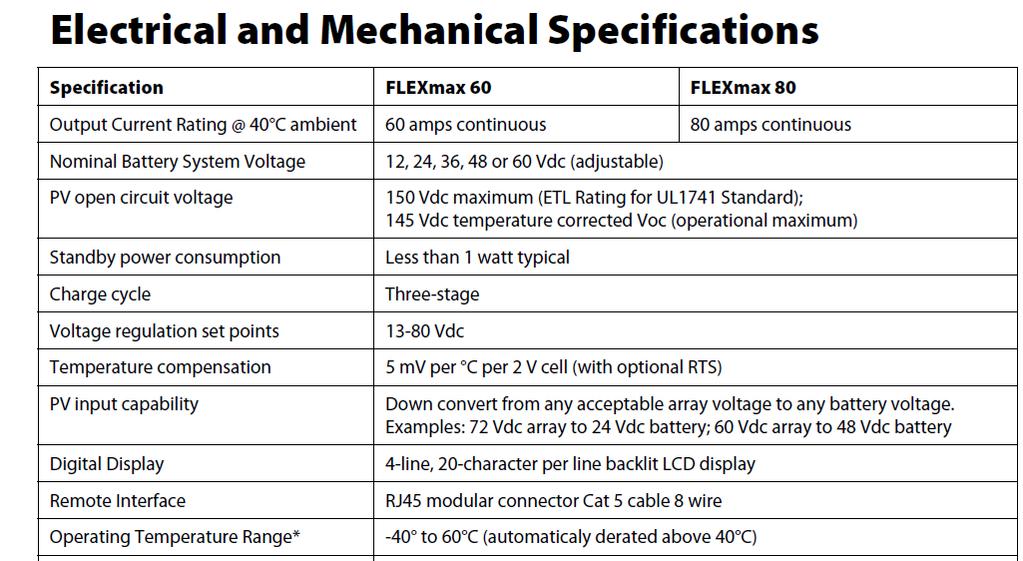

23 DC/DC Μετατροπέας Δεδομένα:

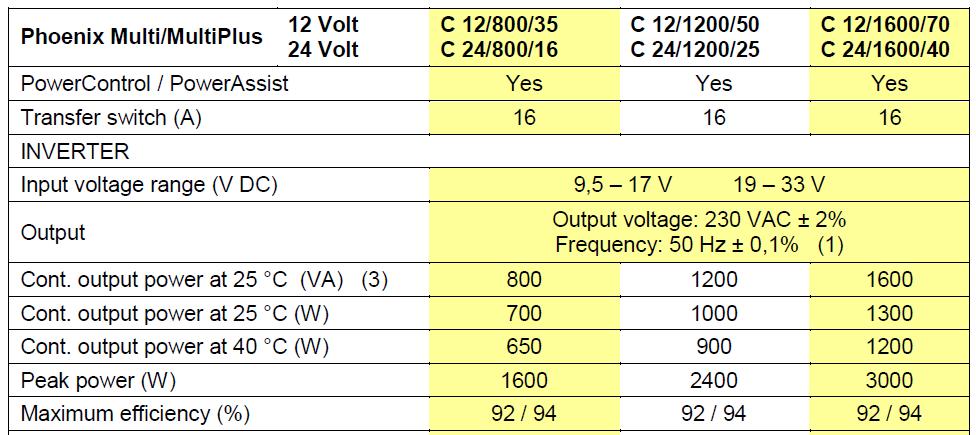

24 DC/AC Αντιστροφέας Δεδομένα:

25 Απαιτούμενη Ενέργεια από Μπαταρία Ώρα Σύνολο Ενεργειακών Αναγκών, Wh Μέση Ηλιακή Ακτινοβολία, Wh/m 2 Ενέργεια από PV, Wh Ενέργεια από Μπαταρία, Wh Ενέργεια προς Μπαταρία, Wh , , , , , , , , , , , , , ,

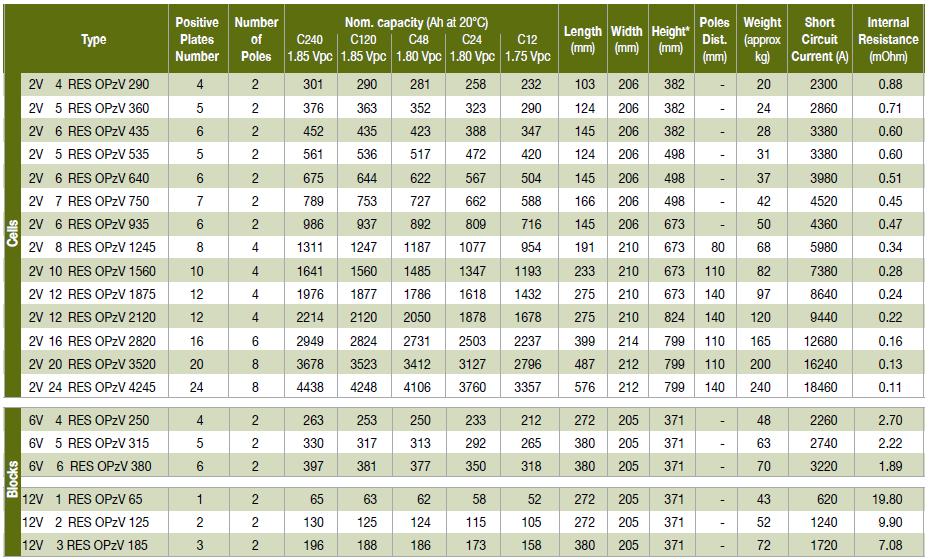

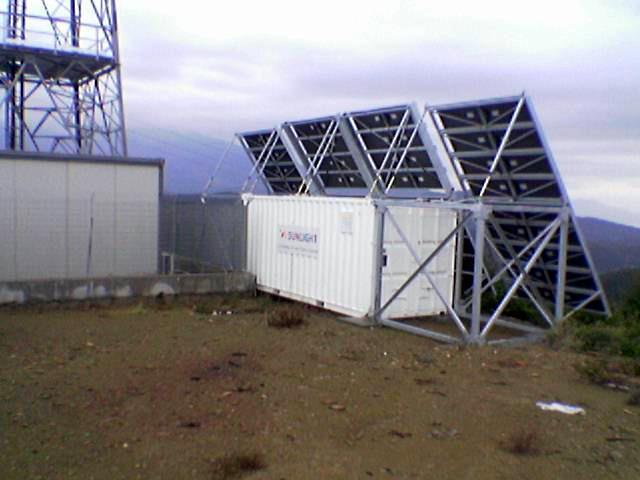

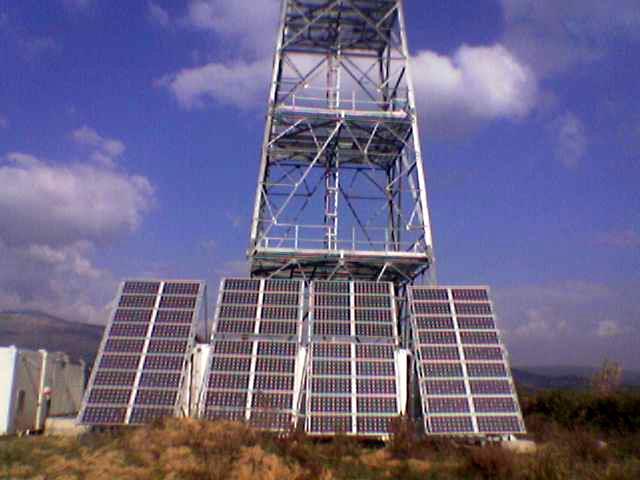

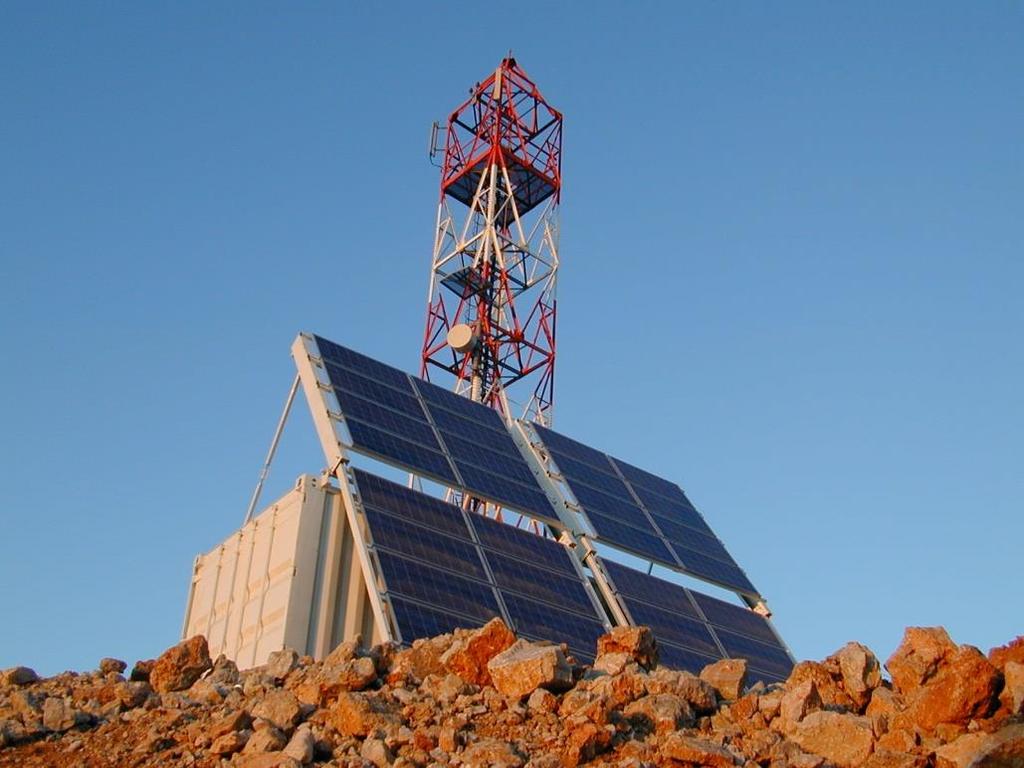

26 Μπαταρία Δεδομένα:

27 Παραγωγή και Κατανάλωση Ενέργειας Energy Demand, Wh Energy from PV, Wh Energy from/to Battery, Wh Hour of the Day, hr

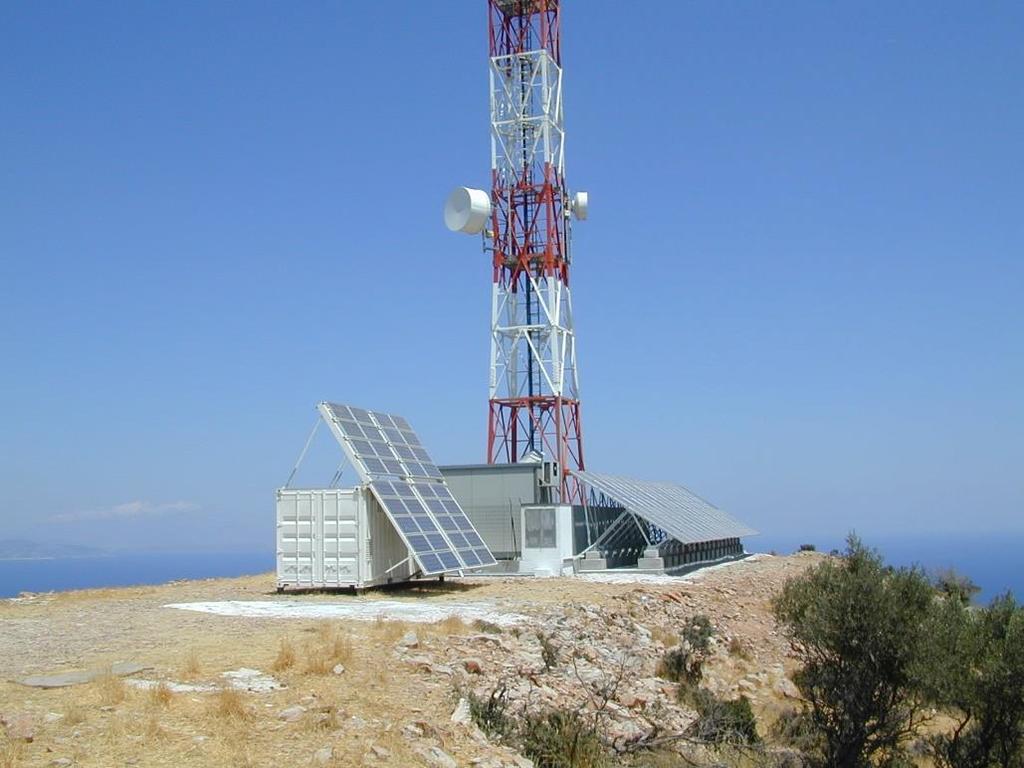

28

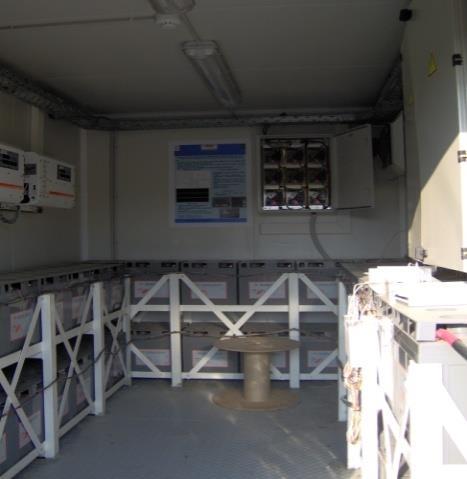

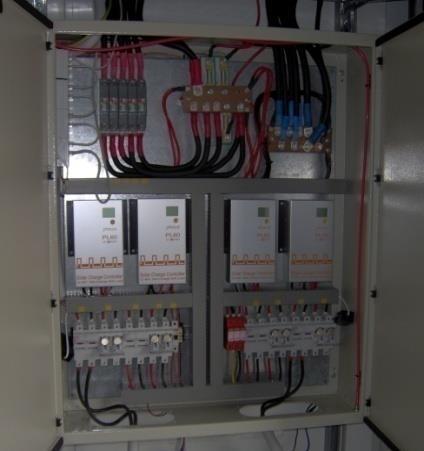

29 DC AC Gen-Set 3 ο Θέμα AC Loads AC Bus DC Loads Inverter DC Bus Battery Photovoltaic Array

30 Λειτουργία Ημέρα χωρίς Σύννεφα Diesel GenSet 230 V AC / 50 Hz DC AC Loads Charge Regulator AC 48 V DC DC Loads PV Array Battery Bank

31 Λειτουργία Ημέρα με Σύννεφα Diesel GenSet 230 V AC / 50 Hz DC AC Loads Charge Regulator AC 48 V DC DC Loads PV Array Battery Bank

32 Λειτουργία Νύχτα Diesel GenSet 230 V AC / 50 Hz DC AC Loads Charge Regulator AC 48 V DC DC Loads PV Array Battery Bank

33 Λειτουργία Εφεδρείας (Γεννήτρια Πετρελαίου) Diesel GenSet 230 V AC / 50 Hz DC AC Loads Charge Regulator AC 48 V DC DC Loads PV Array Battery Bank

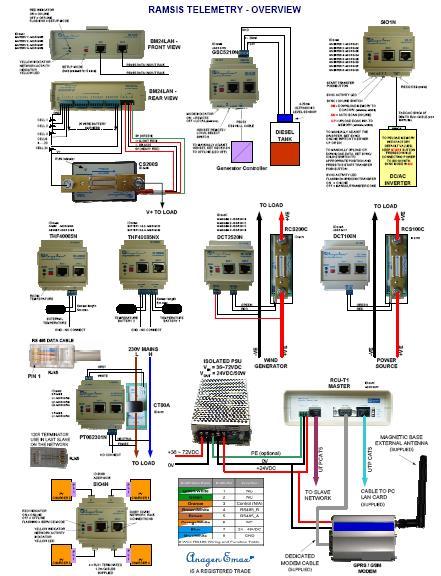

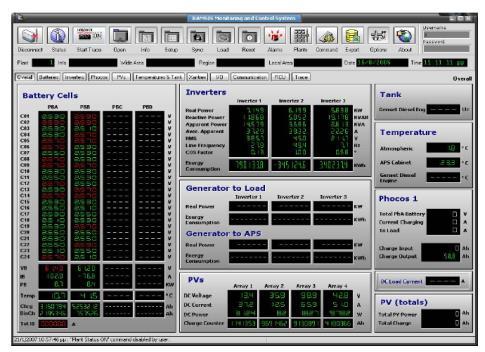

34 Monitoring and Control System

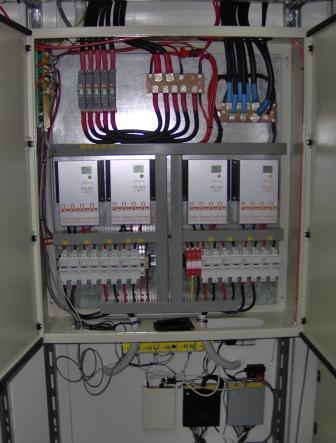

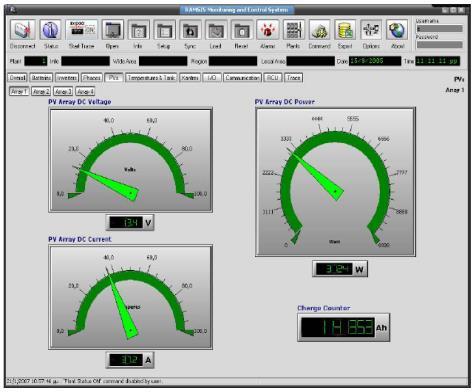

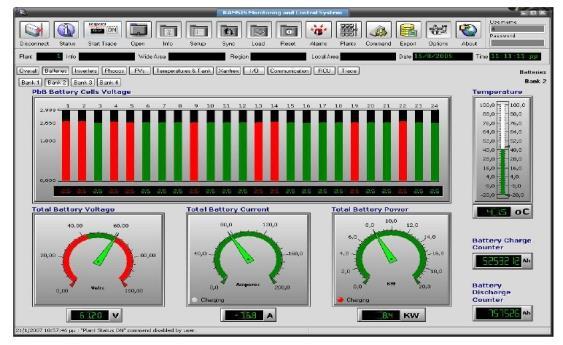

35 Monitoring and Control System

36 PV power, kw Solar Irradiation and PV array Solar Irradiation, W/m Time, h

37 Wind Generator, kw Wind Velocity, m/s Wind Velocity and Wind Generator Time, h

38 Battery Power, kw Battery Bank Time, h

39 Load, kw AC Load Time, h

40 Εργαστήριο Μη Συμβατικών Πηγών Ενέργειας 40

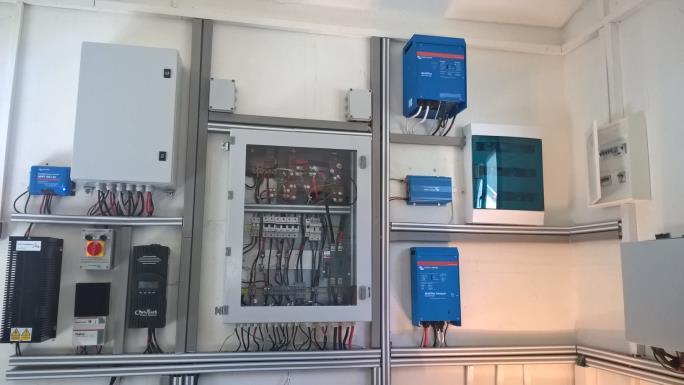

41 12V System Experimental setup PV: 795 Wp Battery Capacity: 224 Ah 41

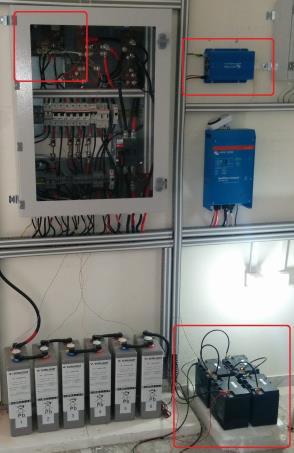

42 24V System Experimental setup PV: 500 Wp Battery Capacity: 56 Ah 42

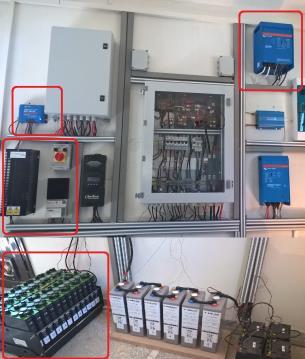

43 48V System Experimental setup PV: 1590 Wp Wind Turbine: 1000W Battery Capacity: 150 Ah 43

44 Metering Data Acquisition Load Control Experimental Setup Modbus TCP / Ethernet SCPI / Ethernet Modbus TCP / Ethernet Modbus TCP / Ethernet REST / Ethernet REST / WiFi 44

45 Data Visualization Power Graph 3day snapshot 12V System 45

46 Data Visualization Power Graph 3day snapshot 24V System 46

47 Data Visualization Power Graph 1 day Snapshot 48V System Load: Air Condition 47

48 Θέμα 1o Έστω ένα υβριδικό σύστημα παροχής ισχύος, αποτελούμενο από μια φωτοβολταϊκή συστοιχία, μία ανεμογεννήτρια και μία μπαταρία, το οποίο καλύπτει τις ενεργειακές ανάγκες ενός AC φορτίου (σχήμα). Τη χρονική στιγμή t έγιναν οι παρακάτω καταγραφές: Ένταση ρεύματος φωτοβολταϊκών, I pv Τάση φωτοβολταϊκών, V pv Ένταση ρεύματος φωτοβολταϊκών μετά τον μετατροπέα, I cc Τάση φωτοβολταϊκών μετά τον μετατροπέα, V cc Ρεύμα ανεμογεννήτριας, I w Ένταση ρεύματος κατανάλωσης στο φορτίο, I L Τάση φορτίου, V L Απόδοση αντιστροφέα, n inv 48

49 49
