Ρυθμιστής ηλιακής φόρτισης και αποφόρτισης. Οδηγίες χρήσεις

Μέγεθος: px

Εμφάνιση ξεκινά από τη σελίδα:

Download "Ρυθμιστής ηλιακής φόρτισης και αποφόρτισης. Οδηγίες χρήσεις"

Ἀμιναδάβ Σπανού
8 χρόνια πριν
Προβολές:

1 Ρυθμιστής ηλιακής φόρτισης και αποφόρτισης Οδηγίες χρήσεις Ο ρυθμιστής φόρτισης MPPT-30 είναι ένας αποτελεσματικός ρυθμιστής. -Έχει αποτελεσματική λειτουργία φόρτισης MPPT για να παρακολουθείτε αυτόματα το σημείο μέγιστης ισχύος -Αποδοτικότητα υψηλότερες από ένα συνηθισμένο ρυθμιστή -Εξοικονόμηση ενέργειας, περισσότερο από το 30% της ενέργειας από τους συνηθισμένους ρυθμιστές, με κατανάλωση ισχύος σε αναμονή 10mA-15mA. 1: Παρουσίαση προϊόντος Ρυθμιστής με LCD οθόνη για πολλαπλές χρήσεις ηλιακής φόρτισης και εκφόρτισης. Οθόνη LCD Εύκολη λειτουργία σύνδεσης MPPT+ PWM Λειτουργία φόρτισης Προστασία μπαταρίας αποφόρτισης Προστασία μπαταρίας αντίστροφης πολικότητας Προστασία μπαταρίας υπότασης Μπορείτε να επαναφέρετε τις Υπερφόρτωσης, προστασία παραμέτρους βραχυκυκλώματος Κουμπί για λειτουργία ή όχι του ρυθμιστή Αυτόματη λειτουργία αντιστάθμισης θερμοκρασίας Κουμπί για επαναφορά σε εργοστασιακές Φόρτισης USB 5V (για 500mA) για ρυθμίσεις κινητό τηλέφωνο 2: Οδηγίες Εγκατάστασης Εγκατάσταση (Καλώδια εγκατάστασης, πρώτα χαλαρώστε τη βίδα αριστερόστροφα) 1. Βεβαιωθείτε ότι έχετε τα σωστά εργαλεία εγκατάστασης,τα υλικά, και το καλώδιο. Παρακαλούμε δώστε προσοχή στο κατάλληλο καλώδιο 2. Βεβαιωθείτε ότι η πυκνότητα ρεύματος είναι <4A / mm2. Αυτό θα βοηθήσει να μειωθεί η πτώση της πίεσης γραμμής. Ελέγξτε η τοποθεσία εγκατάστασης να πληροί τις σχετικές απαιτήσεις ασφάλειας, δηλαδή να αποφύγετε την υγρασία, τη σκόνη, τα εύφλεκτα, εκρηκτικά και διαβρωτικά αέρια 3.Τοποθετήστε τον ρυθμιστή στερεωμένο σε κατακόρυφο επίπεδο, βλέπε Ενότητα V τοποθετώντας στο άνοιγμα την τρύπα. Προκειμένου να εξασφαλίσετε μια καλή συνθήκη ψύξης, στο κάτω μέρος του ρυθμιστή θα πρέπει να έχει 10 εκατοστά

το 30% της ενέργειας από τους συνηθισμένους ρυθμιστές, με κατανάλωση ισχύος σε αναμονή 10mA-15mA. 1: Παρουσίαση προϊόντος Ρυθμιστής με LCD οθόνη για πολλαπλές χρήσεις ηλιακής φόρτισης και εκφόρτισης.

2 ελεύθερο χώρο. 4. Η καλωδίωση θα γίνει όπως φαίνεται στην παρακάτω εικόνα: φορτίο, μπαταρία, πάνελ Η μπαταρία είναι συνδεδεμένη με τον ρυθμιστή που πρέπει να διασφαλίσετε το φορτίο και την μπαταρία, με την πολικότητα του πάνελ και του ρυθμιστή 5. Πριν από τη χρήση: ο εξωτερικός αισθητήρας θερμοκρασίας θα συνδεθεί στην αριστερή πλευρά του αισθητήρα θερμοκρασίας του ρυθμιστή που ρυθμίζετε σε παρόμοια θερμοκρασία με την μπαταρία (η γραμμή επέκτασης θα πρέπει να ενσωματώνετε με τον εξωτερικό αισθητήρα θερμοκρασίας) Σε αντίθετη περίπτωση, ο ρυθμιστής θα ελέγχει τις παραμέτρους της αντιστάθμισης της θερμοκρασίας του σφάλματος 6.Προειδοποίηση: Για την αποφυγή ατυχημάτων της εγκατάστασης: μη επαγγελματίες δεν μπορούν να ασχολούνται με εργασίες φόρτωσης και εκφόρτωσης Περιγραφή με γραφικό σύμβολο 3: LCD Περιγραφή λειτουργίας σύνδεσης LOAD ON 1 H---23H Έλεγχος φορτίου (1 ώρα ώρες μπορεί αν ρυθμιστή) LOAD ON 24H 24 ώρες-είναι κανονικά ανοικτή η κατάσταση 0h-light control mode, power supply load after dark, closed after daybreak the load 24h-represents a normal mode, in the case of no fault, the load is always in the power supply state. 1h ~23hlight control delay mode, after dark began to power the load, and delay to se t the time to close the load.

3 Ρεύμα φόρτισης Ρεύμα αποφόρτισης Τάση φόρτισης (μπορεί να ρυθμιστή) Ένδειξη θερμοκρασίας (γύρω από τον ανιχνευτή) Προστασία υπότασης(μπορεί να ρυθμιστή) Ανάκτηση τάση υπότασης (μπορεί να ρυθμιστή) Function keys: : Toggle key + Set paramete rs: "plus" - Set parameters: "Minus" Manual switch load Πατήστε και κρατήστε πατημένο αυτό το κουμπί για 5 δευτερόλεπτα για να επαναφέρετε τις εργοστασιακές ρυθμίσεις " " λάθους ή αποτυχίας του συστήματος, κάντε κλικ σε αυτό το κουμπί, μπορείτε να αντιμετωπίσετε ή να εξαλείψετε τα "x" Ρυθμίσεις παραμέτρων ( 5 δευτερόλεπτα πληκτρολογήσεις, οι παράμετροι αποθηκεύονται αυτόματα) :PV OFF:88.8V LOAD ON:24H LOAD OFF:88.8V LOAD ON:88.8V(Set order (automatic cycle) + Parameters "+" setting - Parameters "-" setting Αυτό το κουμπί μπορεί "χειροκίνητα" να ανοίξει το φορτίο ή να κλείσει χειροκίνητα το φορτίο. Πατήστε και κρατήστε πατημένο αυτό το κουμπί για 5 δευτερόλεπτα για να επαναφέρετε τις εργοστασιακές ρυθμίσεις " " λάθους ή αποτυχίας του συστήματος, κάντε κλικ σε αυτό το κουμπί, μπορείτε να αντιμετωπίσετε ή να εξαλείψετε τα "x" 4 :Συχνές σφάλμα με τις μεθόδους επεξεργασίας Προστασία μπαταρίας υπότασης Κανονική λειτουργία μπαταρίας

ρυθμίσεις " " λάθους ή αποτυχίας του συστήματος, κάντε κλικ σε αυτό το κουμπί, μπορείτε να αντιμετωπίσετε ή να εξαλείψετε τα "x" Ρυθμίσεις παραμέτρων ( 5 δευτερόλεπτα πληκτρολογήσεις, οι παράμετροι

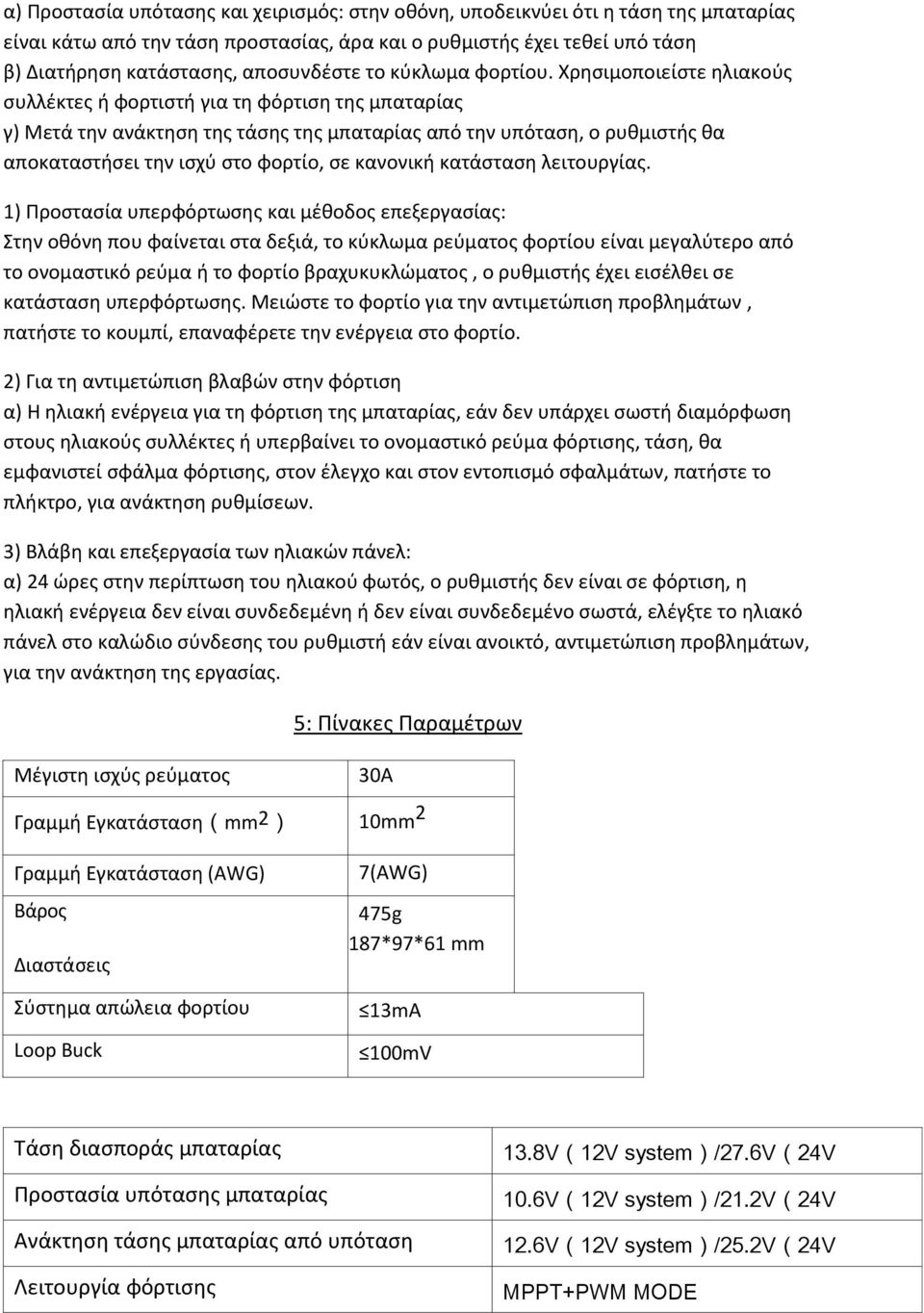

4 α) Προστασία υπότασης και χειρισμός: στην οθόνη, υποδεικνύει ότι η τάση της μπαταρίας είναι κάτω από την τάση προστασίας, άρα και ο ρυθμιστής έχει τεθεί υπό τάση β) Διατήρηση κατάστασης, αποσυνδέστε το κύκλωμα φορτίου. Χρησιμοποιείστε ηλιακούς συλλέκτες ή φορτιστή για τη φόρτιση της μπαταρίας γ) Μετά την ανάκτηση της τάσης της μπαταρίας από την υπόταση, ο ρυθμιστής θα αποκαταστήσει την ισχύ στο φορτίο, σε κανονική κατάσταση λειτουργίας. 1) Προστασία υπερφόρτωσης και μέθοδος επεξεργασίας: Στην οθόνη που φαίνεται στα δεξιά, το κύκλωμα ρεύματος φορτίου είναι μεγαλύτερο από το ονομαστικό ρεύμα ή το φορτίο βραχυκυκλώματος, ο ρυθμιστής έχει εισέλθει σε κατάσταση υπερφόρτωσης. Μειώστε το φορτίο για την αντιμετώπιση προβλημάτων, πατήστε το κουμπί, επαναφέρετε την ενέργεια στο φορτίο. 2) Για τη αντιμετώπιση βλαβών στην φόρτιση α) Η ηλιακή ενέργεια για τη φόρτιση της μπαταρίας, εάν δεν υπάρχει σωστή διαμόρφωση στους ηλιακούς συλλέκτες ή υπερβαίνει το ονομαστικό ρεύμα φόρτισης, τάση, θα εμφανιστεί σφάλμα φόρτισης, στον έλεγχο και στον εντοπισμό σφαλμάτων, πατήστε το πλήκτρο, για ανάκτηση ρυθμίσεων. 3) Βλάβη και επεξεργασία των ηλιακών πάνελ: α) 24 ώρες στην περίπτωση του ηλιακού φωτός, ο ρυθμιστής δεν είναι σε φόρτιση, η ηλιακή ενέργεια δεν είναι συνδεδεμένη ή δεν είναι συνδεδεμένο σωστά, ελέγξτε το ηλιακό πάνελ στο καλώδιο σύνδεσης του ρυθμιστή εάν είναι ανοικτό, αντιμετώπιση προβλημάτων, για την ανάκτηση της εργασίας. Μέγιστη ισχύς ρεύματος 5: Πίνακες Παραμέτρων 30Α Γραμμή Εγκατάσταση(mm2) 10mm 2 Γραμμή Εγκατάσταση (AWG) Βάρος Διαστάσεις Σύστημα απώλεια φορτίου Loop Buck 7(AWG) 475g 187*97*61 mm 13mA 100mV Τάση διασποράς μπαταρίας Προστασία υπότασης μπαταρίας Ανάκτηση τάσης μπαταρίας από υπόταση Λειτουργία φόρτισης 13.8V(12V /27.6V(24V 10.6V(12V /21.2V(24V 12.6V(12V /25.2V(24V MPPT+PWM MODE

Χρησιμοποιείστε ηλιακούς συλλέκτες ή φορτιστή για τη φόρτιση της μπαταρίας γ) Μετά την ανάκτηση της τάσης της μπαταρίας από την υπόταση, ο ρυθμιστής θα αποκαταστήσει την ισχύ στο φορτίο, σε κανονική

5 Θερμοκρασία λειτουργίας -10 ~60 Θερμοκρασία αποθήκευσης -30 ~70 Απαιτήσεις υγρασίας Αντιστάθμιση της θερμοκρασίας Ανιχνευτής θερμοκρασίας Μέγιστη τάση ανοικτού κυκλώματος πάνελ Μέγιστη τάση ανοιχτού κυκλώματος (V) 90%, No condensation -4mV/Cell/ NTC 100K thermistats 18V-24V(12V 36V-48V(24V 48V 6: 12V σύστημα τυπική διαμόρφωση (ισχύει μόνο για τον ρυθμιστή φόρτισης) Μέγιστη τάση πάνελ 18V-25V Μέγιστη ισχύ πάνελ 200W-380W Μοντέλο ρυθμιστή φόρτισης MPPT30 Τάση μπαταρίας 12V Χωρητικότητα μπαταρίας 300AH Γραμμή Εγκατάσταση (mm2) 10mm2 Γραμμή Εγκατάσταση (AWG) 7(AWG)

36V-48V(24V 48V 6: 12V σύστημα τυπική διαμόρφωση (ισχύει μόνο για τον ρυθμιστή φόρτισης) Μέγιστη τάση πάνελ 18V-25V Μέγιστη ισχύ πάνελ
