1 ΟΛΟΚΛΗΡΟΜΕΝΕΣ ΛΥΣΕΙΣ ΑΥΤΟΝΟΜΩΝ ΦΩΤΟΒΟΛΤΑΪΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΓΙΑ ΕΞΟΧΙΚΕΣ ΚΑΤΟΙΚΙΕΣ Αυτόνομο Σύστημα 1,5 ΚWp, Κερατέα Αττικκής Εγκατάσταση: 05/2007 ΘΕΜΑ: Αυτόνομα Φωτοβολταϊκά συστήματα ονομαστικής ισχύος 240, 480Wp, 720Wp, 960 Wp για εξοχικές κατοικίες. PV MAINT I.K.E. Αγ. Σαράντα Μοσχάτο, Αττικής Tel. (+30) Fax. (+30) info@pvmaint.gr URL :

2 1. ΕΤ ΑΙ ΡΙ ΚΟ ΠΡ ΟΦΙΛ Η PVMaint δραστηριοποιείται στην παροχή ολοκληρωμένων υπηρεσιών, για την υλοποίηση και συντήρηση ενεργειακών έργων και επενδύσεων, που αξιοποιούν τις Ανανεώσιμες Πηγές Ενέργειες (Α.Π.Ε.), με εξειδίκευση στα φωτοβολταϊκά και τα υβριδικά ενεργειακά συστήματα: Φωτοβολταϊκά Συστήματα Παραγωγής Ηλεκτρικής Ενέργειας διασυνδεδεμένα με το δίκτυο μεταφοράς ηλεκτρικής ενέργειας Αυτόνομα συστήματα για την κάλυψη ιδίων καταναλώσεων σε απομακρυσμένες τοποθεσίες με χρήση συστημάτων αποθήκευσης ηλ. Ενέργειας (συσσωρευτές) Αυτόνομα Υβριδικά Συστήματα με χρήση φωτοβολταϊκών, ανεμογεννητριών ακόμα και συμβατικών συστημάτων παραγωγής ηλεκτρικής ενέργειας όπως οι γεννήτριες πετρελαίου. Η PVMaint, προσφέροντας ολοκληρωμένες λύσεις στους πελάτες της, αναλαμβάνει με λίγα λόγια τον σχεδιασμό, τη μελέτη, τις απαιτούμενες διαδικασίες αδειοδότησης, τις διαδικασίες χρηματοδότησης, τη διαχείριση, την εγκατάσταση και την τεχνική υποστήριξη (συντήρηση) κάθε ενεργειακού έργου. Με ανταγωνιστικό πλεονέκτημα την πελατοκεντρική φιλοσοφία, το άρτια εκπαιδευμένο προσωπικό της, τους έμπειρους και εξειδικευμένους συνεργάτες της και την παροχή υψηλής ποιότητας υπηρεσιών, η PVMaint αποτελεί τον ιδανικό συνεργάτη σας, στην υλοποίηση και στην χρηματοδότηση ενεργειακών έργων Α.Π.Ε. Η συνεργασία μας δε με τους μεγαλύτερους και πιο αξιόπιστους κατασκευαστές Φωτοβολταϊκών συστημάτων παγκοσμίως, μετρητικών οργάνων και συστημάτων πλυσίματος εγγυάται την καλύτερη δυνατή απόδοση και εύρυθμη λειτουργία τους. 2

3 2. Β α σ ι κ ή Δ ο μ ή Α υ τ ό ν ο μ ο υ Φ ω τ ο β ο λ τ α ϊ κ ο ύ σ υ σ τ ή μ α τ ο ς : Ένα πλήρες αυτόνομο φωτοβολταικό σύστημα συμπεριλαμβάνει τον παρακάτω βασικό εξοπλσιμό: Τα φωτοβολταϊκά πλαίσια που μετατρέπουν την προσπίπτουσα ηλιακή ακτινοβολία σε ηλεκτρική ενέργεια Τους ηλεκτρικούς συσσωρευτές (μπαταρίες) διότι απαιτείται η αποθήκευση της ηλεκτρικής ενέργειας, αφού η παραγωγή της και η κατανάλωση δεν συμπίπτουν πάντα χρονικά. Τον ρυθμιστή φόρτισης που φροντίζει για την σωστή φόρτιση των συσσωρευτών Τον αντιστροφέα (inverter) για την μετατροπή της συνεχούς τάσης σε εναλλασσόμενη για να συνδεθούν τα φορτία Το ηλεκτροπαραγωγό ζεύγος για την κάλυψη των ενεργειακών αναγκών όταν δεν επαρκεί η ηλεκτρική ενέργεια από τα φωτοβολταϊκά (Δεν περιλαμβάνεται στην παρούσα προσφορά). Τα καλώδια για την σύνδεση όλων των συσκευών της εγκατάστασης Τα μέσα προστασίας για την ασφάλεια του συστήματος 3. Δ ι α φ ο ρ ο π ο ι ή σ ε ι ς Ε ξ ο π λ ι σ μ ο ύ έ ν α ν τ ι τ ο υ α ν τ α γ ω ν ι σ μ ο ύ : Στα συγκεκριμένα πακέτα αυτόνομων Φωτοβολταϊκών συστημάτων, έχει επιλεγεί ο πλέον τεχνολογικότερος και αξιόπιστος εξοπλισμός όσον αφορά την απόδοση αλλά και τις δυνατότητες που δίνουν τα προσφερόμενα μηχανήματα. Τα δύο δυνατά σημεία πέρα από το σύνολο του εξοπλισμού που ιακνοποίει αξιόπιστες απαιτήσεις, είναι η επιλογή του Ρυθμιστή Φόρτισης συσσωρευτών (DC/DC charger) και η επιλογή του μετατροπέα από συνεχές σε εναλλασσόμενο ρεύμα (DC/AC inverter). Α. Επιλογή Ρυθμιστή Φόρτισης. Συγκεκριμένα για την φόρτιση των συσσωρευτών, έχουν επιλεγεί ρυθμιστές φόρτισης τεχνολογίας MPP έστι ώστε να απολαμβάνουμε το σύνολο της παραγόμενης ενέργειας από τα πλαίσια. Ο Ανταγωνισμός συνήθως, δουλεύει με απλούς ρυθμιστές φόρτισης πράγμα που σημαίνει ότι οι απώλειες από την παραγόμενη ενέργεια (από τα φωτοβολταϊκά) μπορούν να φτάσουν έως και το 30%. Πρακτικά αν έχει προσφερθεί φ/β πλαίσιο ονομαστικής ισχύος 200Wp, τότε αυτό στην έξοδο του μπορεί να δώσει μέχρι και Wp, δηλαδή -50Wp περίπου από ότι είχατε αγοράσει. 3

4 Λειτουργία ρυθμιστής φόρτισης Mpp "με ποιο τεχνικά λόγια": Στη χαρακτηριστική καμπύλη του φωτοβολταϊκού, το σημείο λειτουργίας του καθορίζεται από την τάση της μπαταρίας. Αυτό έχει σαν αποτέλεσμα τα φωτοβολταϊκά πλαίσια να μην λειτουργούν πάντα στο μέγιστο σημείο λειτουργίας (Maximun Power Point Tracking MPP) και να μην γίνεται η βέλτιστη χρήση της ηλιακής ακτινοβολίας. Για να αποφευχθούν αυτές οι απώλειες ενέργειας, ο ρυθμιστής φόρτισης περιέχει και έναν ανιχνευτή MPP. Σε τακτά χρονικά διαστήματα, περίπου των πέντε λεπτών, παρακολουθείται το ρεύμα και η τάση από την χαρακτηριστική καμπύλη του φωτοβολταϊκού και έτσι καθορίζεται η ισχύς του MPP. Ο ρυθμιστής έχει οριστεί ώστε να παίρνει τη βέλτιστη ισχύ από τα φωτοβολταϊκά πλαίσια, με αποτέλεσμα να προσαρμόζει την τάση φόρτισης της μπαταρίας. Υπάρχουν και άλλοι τύποι ρυθμιστών φόρτισης, αλλά εμείς επιλέγουμε τον συγκεκριμένο τύπο διότι αυξάνει την απόδοση της εγκατάστασής μας. Β. Επιλογή Μετατροπέα Φορτιστή Οι συγκεκριμένοι μετατροπείς καταρχήν είναι καθαρού ηιμιτόνου και δεύτερον μπορούν να συνεργαστούν με εξωτερική εφεδρική γεννήτρια συμβατικού καυσίμου (πχ γεννήτρια πετρελαίου ή ακόμα και τη ΔΕΗ). Διαθέτει ένα αυτόματο μεταγωγικό ρελέ, που αποσκοπεί στην συνεργασία της εισόδου του μετατροπέα με τους συσσωρευτές και τη γεννήτρια. Ακόμα διαθέτει μία ψυχρή επαφή όπου μόλις η χωρητικότητα των συσσωρευτών φθάσει σε προκαθορισμένο κατώτατο σημείο, τότε δίνει εντολή στο πίνακα αυτοματισμού της γεννήτριας και την θέτει σε λειτουργία (ή να παρέχει τη δυνατότητα ειδοποίησης μας με μία φωτεινή ένδειξη ή οποία θα μας ειδοποιεί για την χειροκίνητη εκκίνηση της γεννήτριας). Όταν στην είσοδο του ο μετατροπέας «αντιληφθεί» εναλλασσόμενο ρεύμα, κάνει αυτόματη μεταγωγή του ρελέ και μεταφέρει απ ευθείας στην έξοδο του το παραγόμενο εναλλασσόμενο ρεύμα της γεννήτριας. Την ίδια στιγμή μετατρέπεται σε φορτιστής των συσσωρευτών με δυνατά ρεύματα φόρτιση. Μόλις φορτίσουν οι συσσωρευτές μία ακόμα εντολή της ψυχρής επαφής, δίνει εντολή στην γεννήτρια να σταματήσει. Αυτόματα ξαναγίνεται μεταγωγή του ρελέ και πλέον ο μετατροπέας βλέπει στην είσοδο του το συνεχές ρεύμα των συσσωρευτών. 4

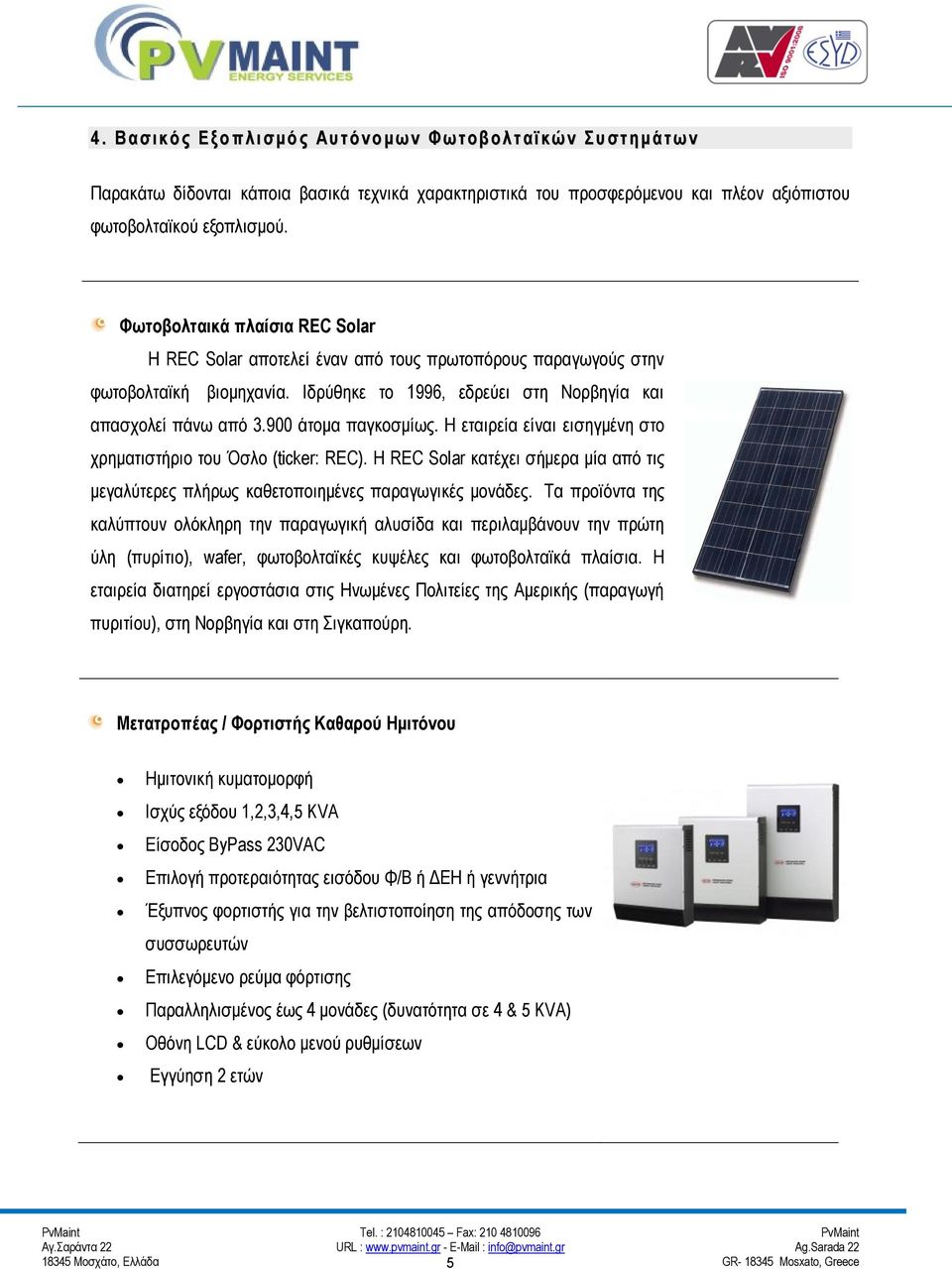

5 4. Β α σ ι κ ό ς Ε ξ ο π λ ι σ μ ό ς Α υ τ ό ν ο μ ω ν Φ ω τ ο β ο λ τ α ϊ κ ώ ν Σ υ σ τ η μ ά τ ω ν Παρακάτω δίδονται κάποια βασικά τεχνικά χαρακτηριστικά του προσφερόμενου και πλέον αξιόπιστου φωτοβολταϊκού εξοπλισμού. Φωτοβολταικά πλαίσια REC Solar H REC Solar αποτελεί έναν από τους πρωτοπόρους παραγωγούς στην φωτοβολταϊκή βιομηχανία. Ιδρύθηκε το 1996, εδρεύει στη Νορβηγία και απασχολεί πάνω από άτομα παγκοσμίως. Η εταιρεία είναι εισηγμένη στο χρηματιστήριο του Όσλο (ticker: REC). Η REC Solar κατέχει σήμερα μία από τις μεγαλύτερες πλήρως καθετοποιημένες παραγωγικές μονάδες. Τα προϊόντα της καλύπτουν ολόκληρη την παραγωγική αλυσίδα και περιλαμβάνουν την πρώτη ύλη (πυρίτιο), wafer, φωτοβολταϊκές κυψέλες και φωτοβολταϊκά πλαίσια. H εταιρεία διατηρεί εργοστάσια στις Ηνωμένες Πολιτείες της Αμερικής (παραγωγή πυριτίου), στη Νορβηγία και στη Σιγκαπούρη. Μετατροπέας / Φορτιστής Καθαρού Ημιτόνου Ημιτονική κυματομορφή Ισχύς εξόδου 1,2,3,4,5 KVA Είσοδος ByPass 230VAC Επιλογή προτεραιότητας εισόδου Φ/Β ή ΔΕΗ ή γεννήτρια Έξυπνος φορτιστής για την βελτιστοποίηση της απόδοσης των συσσωρευτών Επιλεγόμενο ρεύμα φόρτισης Παραλληλισμένος έως 4 μονάδες (δυνατότητα σε 4 & 5 KVA) Οθόνη LCD & εύκολο μενού ρυθμίσεων Εγγύηση 2 ετών 5

6 Ρυθμιστής φόρτισης τεχνολογίας MPP : Τεχνολογία MPPT (Maximun Power Point Tracking) Ισχύς εισόδου από φ/β 300Wp Wp με δυνατότητα παραλληλισμού Ενσωματωμένος μικροεπεξεργαστής DSP υψηλής απόδοσης 3 στάδια φόρτισης συσσωρευτών Προστασία υπερφόρτισης & υπερφόρτωσης Αυτόματη ανίχνευση φορτίου Οθόνη LCD Εγγύηση 2 ετών Συσσωρευτές κλειστού τύπου Sunlight (12/24/48V) Yψηλή απόδοση και αξιοπιστία Δεν απαιτείται συντήρηση με προσθήκη νερού ή ηλεκτρολύτη Μεγάλη διάρκεια ζωής Ασφαλής λειτουργία (με κατάλληλο εξαερισμό κατά ΕΝ 50272) Υψηλή απόδοση σε εφαρμογές γρήγορων εκφορτίσεων Πιστοποίηση UL καθώς και γερμανικού φορέα VDS. Κατασκευή σύμφωνα με τα πρότυπα IEC & 22 & BS Ανακυκλώσιμες Βάσεις Στήριξης Metaloumin: Βάσεις στήριξης κράματος αλουμινίου για τοποθέτηση φωτοβολταϊκών πλαισίων σε στέγη ή σε επίπεδη επιφάνεια. Τηρούν ευρωπαϊκές προδιαγραφές όσον αφορά τη στατικότητα και την μόνωση. Οι βάσεις εύκολα επεκτάσιμες σε περίπτωση προσθήκης επιπλέον φωτοβολταϊκών πλαισίων. Η αγκύρωση για τη στερέωση των βάσεων γίνετε με χρήση ειδικού χημικού μείγματος για την απόλυτη προστασία της μόνωσης του δώματος σύμφωνα με τις πιστοποιημένες προδιαγραφές. 6

7 5. Α ν ά λ υ σ η κ α λ υ π τ ό μ ε ν ω ν α ν α γ κ ώ ν Φ / Β σ υ σ τ η μ ά τ ω ν Εισαγωγή: Τα φωτοβολταϊκά συστήματα της παρούσας προσφοράς έχουν εφαρμογή κυρίως για εξοχική κατοικία, η οποία κατοικείται μόνιμα τους καλοκαιρινούς μήνες και περιστασιακά το χειμώνα (Σαββατοκύριακα). Για την καλύτερη διαστασιολόγηση ενός φωτοβολταϊκού συστήματος είναι χρήσιμο να υπολογιστούν όλες οι καταναλώσεις αναλυτικά. Η ημερήσια κατανάλωση και η ένταση της ηλιακής ενέργειας στον τόπο της εγκατάστασης είναι οι βασικοί παράγοντες για την αποτελεσματική μελέτη, φωτοβολταϊκού συστήματος, ακριβώς στις απαιτήσεις του καταναλωτή. Για τα συγκεκριμίμενα συστήματα της παρούσας προσφοράς, Λαμπτήρας οικονομικού τύπου ονομαστικής ισχύος 15W ισούται σε φωτεινότητα με έναν κοινό λαμπτήρα πυρακτώσεως ισχύος 75W. Η κατανάλωση του ψυγείου έχει διαστασιολογηθεί με τα εξής δεδομένα: Ενεργειακής κλάσης Α Διαστάσεις (Υ, Π, Β): 180 x 59.5 x 60 cm Συνολική χωρητικότητα συντήρησης και κατάψυξης: 567 Lt. με ετήσια κατανάλωση: 350 KWh / χρόνο. Επίσης όσον αφορά το πλυντήριο ρούχων, έχει υπολογισθεί ότι η παροχή ζεστού νερού θα ικανοποιείτε από υφιστάμενα συστήματα ηλιακής θέρμανσης ή και κεντρικής θέρμανσης. Σε περίπτωση που δεν σας καλύπτει κάποιο από τα παρακάτω "πακέτα", σας παρακαλούμε όπως συμπληρώσετε το ερωτηματολόγιο που σας έχει σταλεί ή όπως το κατεβάσετε από το site της εταιρίας μας Σε κάθε περίπτωση μην διστάσετε να επικοινωνήσετε μαζί μας! 7

8 Α ) Ζητούμενη ενέργεια προς κατανάλωση 1,2 kwh: (Φωτοβολταϊκό Σύστημα 240 Wp) Συσκευή Ισχύς Συσκευής Συνολική Ισχύς Ώρες / Ημέρα Ενέργεια / ημέρα Τεμάχια (hours) (wh) Φωτισμός 11(*1) Εξοπλισμός (ίδιες καταναλώσεις) Ψυγείο (*2) Κινητό και διάφορα μικρά φορτία Συνολική ισχύς φορτίου αιχμής: 230 Watt Συνολική ημερήσια κατανάλωση: Wh Ονομαστική ισχύς Φ/Β πλαισίων 240 Wp Μετατροπέας (inverter) 1,0 KVA Ρυθμιστής Φόρτισης MPP 300 Συσσωρευτές (1.992 Wh - C20) 12V - 166Ah Βάσεις Στήριξης Ηλεκτρολογικό Υλικό* * Συνολική Τιμή Πακέτο Α: 930,00 παρακάτω υπάρχουν παρατηρήσεις επί των τιμών. Β ) Ζητούμενη ενέργεια προς κατανάλωση 2,5 kwh: (Φωτοβολταϊκό Σύστημα 480 Wp) Συσκευή Ισχύς Συσκευής Συνολική Ισχύς Ώρες / Ημέρα Ενέργεια / ημέρα Τεμάχια (hours) (wh) Φωτισμός 11(*1) Τηλεόραση Εξοπλισμός Ψυγείο (*2) LapTop Διάφορα φορτία ,5 500 Συνολική ισχύς φορτίου αιχμής: Watt Συνολική ημερήσια κατανάλωση: Wh Ονομαστική ισχύς Φ/Β πλαισίων 480 Wp Μετατροπέας (inverter) 2,0 KVA Ρυθμιστής Φόρτισης MPP 600 Συσσωρευτές (3.984 Wh - C20) 24V - 166Ah Βάσεις Στήριξης Ηλεκτρολογικό Υλικό* * Συνολική Τιμή Πακέτο Β: 1.390,00 παρακάτω υπάρχουν παρατηρήσεις επί των τιμών. 8

9 Γ) Ζητούμενα φορτία προς κατανάλωση 3,4 kwh: (Φωτοβολταϊκό Σύστημα 720Wp) Συσκευή Ισχύς Συσκευής Συνολική Ισχύς Ώρες / Ημέρα Ενέργεια / ημέρα Τεμάχια (hours) (wh) Φωτισμός 11(*1) Τηλεόραση Εξοπλισμός Ψυγείο (*2) Πλυντήριο Ρούχων LapTop Διάφορα φορτία ,4 400 Συνολική ισχύς φορτίου αιχμής: Watt Συνολική ημερήσια κατανάλωση: Wh Ονομαστική ισχύς Φ/Β πλαισίων 720 Wp Μετατροπέας (inverter) 3,0 KVA Ρυθμιστής Φόρτισης MPP 3000 Συσσωρευτές (5.088 Wh - C20) 24V - 212Ah Βάσεις Στήριξης Ηλεκτρολογικό Υλικό* * Συνολική Τιμή Πακέτο Γ: 1.950,00 παρακάτω υπάρχουν παρατηρήσεις επί των τιμών. Δ) Ζητούμενα φορτία προς κατανάλωση 4,7 kwh: (Φωτοβολταϊκό Σύστημα 960 Wp) Συσκευή Ισχύς Συσκευής Συνολική Ισχύς Ώρες / Ημέρα Ενέργεια / ημέρα Τεμάχια (hours) (wh) Φωτισμός 11(*1) Τηλεόραση Εξοπλισμός Ψυγείο (*2) Πλυντήριο Ρούχων LapTop Διάφορα φορτία ,4 400 Συνολική ισχύς φορτίου αιχμής: Watt Συνολική ημερήσια κατανάλωση: Wh Ονομαστική ισχύς Φ/Β πλαισίων 960 Wp Μετατροπέας (inverter) 3,0 KVA Ρυθμιστής Φόρτισης MPP 3000 Συσσωρευτές (6.048 Wh - C20) 24V - 252Ah Βάσεις Στήριξης Ηλεκτρολογικό Υλικό* * Συνολική Τιμή Πακέτο Δ: 2.500,00 παρακάτω υπάρχουν παρατηρήσεις επί των τιμών. 9

10 Παρατηρήσεις επί των πινάκων: Οι παραπάνω τιμές νοούνται για παράδοση εξοπλισμού από την εταιρίας μας και δεν συμπεριλαμβάνεται ο αναλογούν ΦΠΑ ο οποίος επιβαρύνει το πελάτη. Επίσης δεν συμπεριλαμβάνονται και τα έξοδα εγκατάστασης του συστήματος. Παρέχεται όμως συνολική υποστήριξης για την εγκατάσταση και θέση σε λειτουργία του φ/β συστήματος με πλήρη σχέδια εγκατάστασης και πίνακα, καθώς και αναλυτικές οδηγίες εγκατάστασης και συντήρησης. Στο ηλεκτρολογικό υλικό περιλαμβάνεται το σύνολο διατοπικού και ασφαλιστικού εξοπλισμού για την ασφαλή και σωστή λειτουργία του συστήματος καθώς επίσης και ηλιακό καλώδιο (PV1F) για απόσταση Φωτοβολταϊκών από το σύστημα διαχείρισης 10 μέτρων. Σε περίπτωση μη άμεσης διαθεσιμότητας των συγκεκριμένων προσφερομένων φωτοβολταϊκών πλαισίων κατά την ανάθεση της παραγγελίας, θα χρησιμοποιηθούν, μετά και από συναίνεση σας, πλαίσια διαφορετικού κατασκευαστή με αντίστοιχη ποιότητα κατασκευής, ισχύ και αντίστοιχου κόστους. Επίσης σας ενημερώνουμε ότι η εταιρία μας παρέχει στους πελάτες της, σύμβαση προληπτικής συντήρησης και υπηρεσίας άμεσης αποκατάστασης βλαβών για τα συστήματα τα οποία εγκαθιστά. Η προληπτική συντήρηση περιλαμβάνει τον καθαρισμό των πλαισίων, έλεγχο τον συνδέσεων μεταξύ των συστοιχιών, έλεγχο ηλεκτρομηχανολογικού εξοπλισμού, συμπλήρωση υγρών στους συσσωρευτές και μετρήσεις απόδοσης του συνόλου της εγκατάστασης για την βέλτιστη λειτουργία του συστήματος και την μέγιστη παραγωγή ηλεκτρικής ενέργειας. Σας ευχαριστούμε Τμήμα Αυτόνομων συστημάτων PVMAINT 10
