1 ΕΞΑΡΤΉΜΑΤΑ ΣΤΉΡΙΞΗΣ ΥΑΛΟΠΙΝΆΚΩΝ 1

2 2 3 ΕΤΑΙΡΙΚΗ ΠΑΡΟΥΣΙΑΣΗ [02] ΕΙΣΑΓΩΓΉ [04] MS6030 [06] MS124 [07] MS125 [08] MS125B [09] MS200 GLASS [10] MS123 [11] MS120 [12] MS120S [13] MS1000 [14] MS1500 [16] GH10 [18] GH20 [19] GH30 [20] GL100 [21] GSR10 [22] GSR11 [23] GSR12 [24] GSR13 [25] GK10 [26] GSR15 [26] GHT500 [27] W W W. P A N I D I S S A. C O M

3 4 5 ΕΤΑΙΡΙΚΗ ΠΑΡΟΥΣΙΑΣΗ Η Μακεδονική Πανίδης Α.Β.Ε.Ε. ιδρύθηκε το 1974 (από τον Γρηγόρη Πανίδη) με τη διακριτική επωνυμία «Μακεδονική Ορειχαλκουργία». Η αρχική δραστηριότητα της εταιρείας ήταν η χάραξη και παραγωγή προϊόντων ορειχάλκου αλλά σύντομα επικεντρώθηκε στο σχεδιασμό και την παραγωγή εξαρτημάτων για συστήματα αλουμινίου. Με την πάροδο του χρόνου, έπειτα από συνεχείς επενδύσεις σε μηχανολογικό εξοπλισμό αλλά και σε εκπαίδευση ανθρώπινου δυναμικού, η Μακεδονική Πανίδης Α.Β.Ε.Ε. έχει εξελιχθεί ως μια από τις πλέον σύγχρονες και δυναμικά αναπτυσσόμενες ελληνικές βιομηχανίες στον κλάδο των εξαρτημάτων για συστήματα αλουμινίου και εξαρτημάτωνσυστημάτων για υαλοπίνακες, διαθέτοντας τεχνογνωσία και πολυετή εμπειρία σε κατασκευές υψηλών απαιτήσεων. Σε ιδιόκτητες εγκαταστάσεις με πλήρως καθετοποιημένη μονάδα παραγωγής, εξοπλισμένη με κέντρα και τόρνους κατεργασίας (CNC) τελευταίας γενιάς και σύγχρονη μονάδα ανοδίωσης και ηλεκτροστατικής βαφής, η Μακεδονική Πανίδης Α.Β.Ε.Ε. σχεδιάζει και παράγει 100% ελληνικά προϊόντα. Η υψηλή ποιότητα του συνόλου των προϊόντων και υπηρεσιών που παρέχει, οι ιδιαίτερα ανταγωνιστικές τιμές που προσφέρει αλλά και οι διαρκείς έρευνες για τη σχεδίαση και παραγωγή νέων καινοτόμων προϊόντων δημιουργούν τις κατάλληλες προϋποθέσεις για την ακόμη μεγαλύτερη ανάπτυξη και διείσδυση της εταιρίας στην εγχώρια αλλά και τις διεθνείς αγορές.

4 6 7 ΕΞΑΡΤΉΜΑΤΑ ΣΤΉΡΙΞΗΣ ΥΑΛΟΠΙΝΆΚΩΝ Τα υλικά υψηλής ποιότητας, το προσεγμένο φινίρισμα και η μοναδική λειτουργικότητα χαρακτηρίζουν τα εξαρτήματα συστήματα αλουμινίου για υαλοπίνακες της Μακεδονική Πανίδης Α.Β.Ε.Ε. Το τμήμα έρευνας & ανάπτυξης της εταιρείας, σε συνεργασία με το έμπειρο ανθρώπινο δυναμικό, έχουν υλοποιήσει ιδιαίτερα απαιτητικά έργα ενώ μπορούν να σχεδιάσουν και να κατασκευάσουν ειδικά κατά παραγγελία προϊόντα ή και να προτείνουν λύσεις σε ιδιαίτερες κατασκευές.

5 8 9 MS6030 ΣΤΗΘΑΊΟΥ ΜΕ ΚΟΛΏΝΕΣ ΑΛΟΥΜΙΝΊΟΥ Το σύστημα αποτελείται από κολόνες ανοδιωμένου αλουμινίου 60x30mm και σφιγκτήρες για την στήριξη των υαλοπινάκων. Μέγιστο ύψος εγκατάστασης 1100mm Μέγιστο φάρδος από κέντρο κολόνας σε κέντρο κολόνας 1000mm Πάχος υαλοπινάκων 8mm, 10mm ή 12mm Προεργασία τρυπών με πάσο στις κολόνες για γρήγορη και εύκολη εγκατάσταση των σφιγκτήρων Ιδανικό για εγκατάσταση σε γυάλινα στηθαία και σκάλες Φινίρισμα Inox Satine Πιστοποίηση BS6180 από το Βρετανικό Ινστιτούτο Testconsult MS124 ΣΤΗΘΑΊΟΥ ΜΕ ΡΥΘΜΙΖΌΜΕΝΟ ΔΙΠΛΌ ΑΠΟΣΤΆΤΗ Το σύστημα αποτελείται από διπλούς ρυθμιζόμενους αποστάτες αλουμινίου, διαστάσεων 55x200mm εξωτερικής στήριξης, με δυνατότητα ρύθμισης της κλίσης του υαλοπίνακα Μέγιστο ύψος εγκατάστασης από τον αποστάτη 1250mm Πάχος υαλοπινάκων από 12,5mm έως 31,5mm Δυνατότητα κλίσης υαλοπίνακα ±4 Η δυνατότητα ρύθμισης εξαλείφει πιθανές ατέλειες της υποδομής Ιδανικό για εγκατάσταση σε γυάλινα στηθαία και σκάλες Φινίρισμα Inox Satine Πιστοποίηση BS6180 από το Βρετανικό Ινστιτούτο Testconsult

6 10 11 MS125 ΣΤΗΘΑΊΟΥ ΜΕ ΕΠΙΔΑΠΈΔΙΑ ΣΤΗΡΊΓΜΑΤΑ Το σύστημα αποτελείται από επιδαπέδια στηρίγματα αλουμινίου 40x185mm με βάση μεγαλύτερης επιφάνειας 80x110mm για καλύτερη έδραση Μέγιστο ύψος εγκατάστασης 1100mm Πάχος υαλοπινάκων από 12mm έως 17,5mm Ιδανικό για εγκατάσταση σε γυάλινα στηθαία και πισίνες Φινίρισμα Inox Satine ή μαύρη ανοδίωση Πιστοποίηση BS6180 από το Βρετανικό Ινστιτούτο Testconsult MS125B ΣΤΗΘΑΊΟΥ ΜΕ ΕΠΙΔΑΠΈΔΙΑ ΣΤΗΡΊΓΜΑΤΑ Το σύστημα αποτελείται από επιδαπέδια στηρίγματα αλουμινίου 40x170mm. Η στήριξη του συστήματος πραγματοποιείται με τη βοήθεια ανοξείδωτου πίρου Μέγιστο ύψος εγκατάστασης 1100mm Πάχος υαλοπινάκων από 12mm έως 17,5mm Ιδανικό για εγκατάσταση σε γυάλινα στηθαία και πισίνες με περιορισμένο χώρο στήριξης Φινίρισμα Inox Satine

7 12 13 MS200 GLASS ΣΤΗΘΑΊΟΥ ΜΕ ΚΟΛΌΝΕΣ ΚΑΙ ΚΟΥΠΑΣΤΉ ΑΛΟΥΜΙΝΊΟΥ Το σύστημα αποτελείται από κολόνες αλουμινίου 50x36mm με διπλό κανάλι και κουπαστή αλουμινίου ορθογώνιας διατομής 53x20mm Μέγιστο ύψος εγκατάστασης 1100mm Μέγιστο φάρδος από κέντρο κολόνας σε κέντρο κολόνας 1000mm Πάχος υαλοπινάκων από 8mm έως 10mm Δυνατότητα τοποθέτησης σε ευθείες ή γωνιακές κατασκευές Ιδανικό για εγκατάσταση σε γυάλινα στηθαία Φινίρισμα σε φυσική ανοδίωση MS123 ΣΤΗΘΑΊΟΥ ΜΕ ΡΥΘΜΙΖΌΜΕΝΟ ΑΠΟΣΤΆΤΗ ΑΛΟΥΜΙΝΊΟΥ Το σύστημα αποτελείται από ρυθμιζόμενο αποστάτη αλουμινίου εξωτερικής στήριξης, διαμέτρου Ø50 και μήκους 40mm, με δυνατότητα ρύθμισης της κλίσης του υαλοπίνακα Μέγιστο ύψος εγκατάστασης 1400mm Πάχος υαλοπινάκων από 10mm έως 25,5mm Δυνατότητα ρύθμισης της κλίσης του υαλοπίνακα ±4 Η δυνατότητα ρύθμισης εξαλείφει πιθανές ατέλειες της υποδομής Ιδανικό για εγκατάσταση σε γυάλινα στηθαία και σκάλες Φινίρισμα Inox Satine, μαύρη ή φυσική ανοδίωση Πιστοποίηση BS6180 από το Βρετανικό Ινστιτούτο Testconsult

8 14 15 MS120 ΣΤΗΘΑΊΟΥ ΜΕ ΑΠΟΣΤΆΤΗ ΑΛΟΥΜΙΝΊΟΥ Το σύστημα αποτελείται από αποστάτη αλουμινίου εξωτερικής στήριξης, διαμέτρου Ø50 και μήκους 50mm Μέγιστο ύψος εγκατάστασης 1400mm Πάχος υαλοπινάκων από 10mm έως 17,5mm Ιδανικό για εγκατάσταση σε γυάλινα στηθαία και σκάλες Φινίρισμα Inox Satine, μαύρη ή φυσική ανοδίωση Πιστοποίηση BS6180 από το Βρετανικό Ινστιτούτο Testconsult MS120S ΤΕΤΡΆΓΩΝΟ ΚΆΛΥΜΜΑ ΓΙΑ ΑΠΟΣΤΆΤΗ MS120 Τετράγωνο κάλυμμα για αποστάτη αλουμινίου MS120 Φινίρισμα Inox Satine ή μαύρη ανοδίωση

9 16 17 MS1000 ΣΤΗΘΑΊΟΥ ΜΕ ΕΠΙΔΑΠΈΔΙΑ ΒΆΣΗ Το σύστημα αποτελείται από κομψή ενιαία βάση αλουμινίου διατάσεων 72x105mm, πλαστικές σφήνες για τη στήριξη των υαλοπινάκων και λάστιχα φινιρίσματος EPDM Μέγιστο ύψος εγκατάστασης 1100mm Πάχος υαλοπινάκων από 12mm έως 17,5mm Ιδανικό για εγκατάσταση σε γυάλινα στηθαία Εύκολη και γρήγορη τοποθέτηση με άψογο αισθητικό αποτέλεσμα Προτρυπημένη βάση, με φινίρισμα Inox Satine Υποδοχή θέσης φωτισμού LED Πιστοποίηση BS6180 από το Βρετανικό Ινστιτούτο Testconsult

10 18 19 MS1500 ΣΤΗΘΑΊΟΥ ΜΕ ΕΠΙΔΑΠΈΔΙΑ ΡΥΘΜΙΖΌΜΕΝΗ ΒΆΣΗ Το σύστημα αποτελείται από κομψή ενιαία ρυθμιζόμενη βάση αλουμινίου διατάσεων 80x120mm, πλαστικές σφήνες για τη στήριξη των υαλοπινάκων και λάστιχα φινιρίσματος EPDM Μέγιστο ύψος εγκατάστασης 1300mm Πάχος υαλοπινάκων από 17,5mm έως 21,5mm Δυνατότητα ρύθμισης της κλίσης του υαλοπίνακα ±2 Ιδανικό για εγκατάσταση σε γυάλινα στηθαία Ενσωματωμένο κανάλι απορροής υδάτων Εύκολη και γρήγορη τοποθέτηση με άψογο αισθητικό αποτέλεσμα Προτρυπημένη βάση, με φινίρισμα Inox Satine Υποδοχή θέσης φωτισμού LED Πιστοποίηση BS6180 από το Βρετανικό Ινστιτούτο Testconsult

11 20 21 GH10 ΜΕΝΤΕΣΈΣ ΠΛΑΪΝΉΣ ΣΤΉΡΙΞΗΣ, ΕΛΕΎΘΕΡΟΣ, ΓΥΑΛΊ ΤΟΊΧΟΣ Πλαϊνός μεντεσές αλουμινίου, Γυαλί Τοίχος, ελεύθερης κίνησης χωρίς stop Πάχος υαλοπινάκων από 8mm έως 12mm Μέγιστη γωνία ανοίγματος 140 Μέγιστη διάσταση φάρδους πόρτας 1000mm Μέγιστο βάρος πόρτας 50kgr για 2 μεντεσέδες, 75kgr για 3 μεντεσέδες Ιδανικό για τοποθέτηση σε ντουζιέρες και πόρτες εσωτερικού χώρου Φινίρισμα Inox Satine, μαύρη ή φυσική ανοδίωση GH20 ΜΕΝΤΕΣΈΣ ΠΛΑΪΝΉΣ ΣΤΉΡΙΞΗΣ, ΕΛΕΎΘΕΡΟΣ, ΓΥΑΛΊ ΓΥΑΛΊ Πλαϊνός μεντεσές αλουμινίου, Γυαλί Γυαλί, ελεύθερης κίνησης χωρίς stop Πάχος υαλοπινάκων από 8mm έως 12mm Μέγιστη γωνία ανοίγματος 180 Μέγιστη διάσταση φάρδους πόρτας 1000mm Μέγιστο βάρος πόρτας 50kgr για 2 μεντεσέδες, 75kgr για 3 μεντεσέδες Ιδανικό για τοποθέτηση σε ντουζιέρες και πόρτες εσωτερικού χώρου Φινίρισμα Inox Satine, μαύρη ή φυσική ανοδίωση

12 22 23 GH30 ΜΕΝΤΕΣΈΣ ΠΛΑΪΝΉΣ ΣΤΉΡΙΞΗΣ, 3 ΘΈΣΕΩΝ, ΓΥΑΛΊ ΤΟΊΧΟΣ Πλαϊνός μεντεσές αλουμινίου, Γυαλί Τοίχος, με stop Πάχος υαλοπινάκων από 8mm έως 12mm Μέγιστη γωνία ανοίγματος ±90 o Θέσεις stop 0 0 / /90 0 Μερική επαναφορά από ±25 o (κλειστή θέση), ±15 o (ανοιχτή θέση) Μέγιστη διάσταση φάρδους πόρτας 900mm Μέγιστο βάρος πόρτας 50kgr για 2 μεντεσέδες, 75kgr για 3 μεντεσέδες Ιδανικό για τοποθέτηση σε ντουζιέρες και πόρτες εσωτερικού χώρου Φινίρισμα Inox Satine, μαύρη ή φυσική ανοδίωση GL100 ΚΛΕΙΔΑΡΙΆ ΜΈΣΗΣ ΓΥΆΛΙΝΗΣ ΠΌΡΤΑΣ Κλειδαριά μέσης γυάλινης πόρτας με μαγνητική γλώσσα για αθόρυβη λειτουργία Πάχος υαλοπινάκων από 8mm έως 12mm Διαθέσιμα αντικρίσματα για γυαλί, τοίχο και προφίλ αλουμινίου Δυνατότητες κλειδώματος: κλειδί κλειδί, κλειδί μπουτόν, μπουτόν ένδειξη WC Ιδανικό για τοποθέτηση σε εσωτερικές πόρτες γραφείων, δωματίων και WC Φινίρισμα Inox Satine, μαύρη ή φυσική ανοδίωση

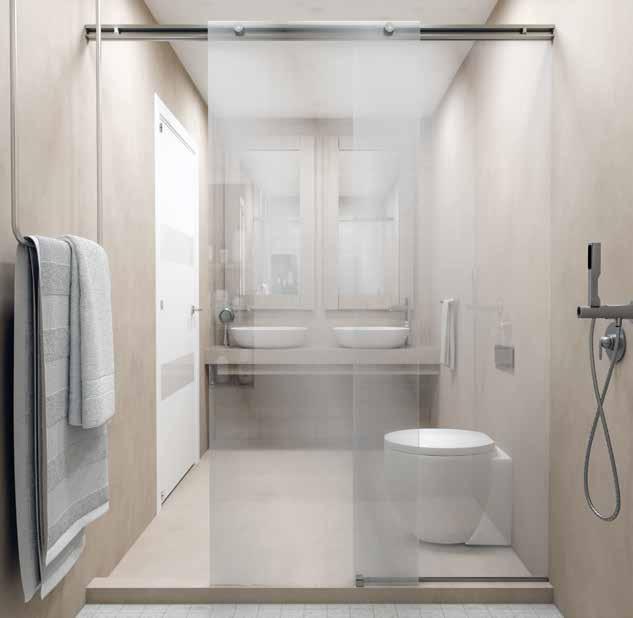

13 24 25 GSR10 ΣΎΣΤΗΜΑ ΣΥΡΌΜΕΝΗΣ ΝΤΟΥΖΙΈΡΑΣ ΑΛΟΥΜΙΝΊΟΥ Το σύστημα αποτελείται από έναν κομψό ενισχυμένο οδηγό αλουμινίου 36x51mm, με ένα σταθερό και ένα συρόμενο φύλλο, που δημιουργούν μια καμπίνα μίνιμαλ αισθητικής Πάχος υαλοπινάκων από 8mm έως 10mm Εύκολη και γρήγορη τοποθέτηση χάρη στον ιδιαίτερο σχεδιασμό των εξαρτημάτων Πόμολο χούφτα για ευκολία στην χρήση Έξυπνος οδηγός δαπέδου που δε χρειάζεται τρύπημα στη βάση της ντουζιέρας Προφίλ στήριξης του σταθερού στο ίδιο φινίρισμα με τον οδηγό της ντουζιέρας Ρυθμιζόμενα ράουλα (±2,5mm ανά ράουλο) για διόρθωση κλίσης συρόμενου υαλοπίνακα Διάφανα σιλικονούχα προφίλ στεγανοποίησης Εφαρμογή με απόλυτη στεγανότητα Ενδεικτικές διαστάσεις καμπίνας 2000x2000mm Φινίρισμα Inox Satine ή μαύρη ανοδίωση GSR11 ΣΎΣΤΗΜΑ ΓΩΝΙΑΚΉΣ ΣΥΡΌΜΕΝΗΣ ΝΤΟΥΖΙΈΡΑΣ ΑΛΟΥΜΙΝΊΟΥ Το σύστημα αποτελείται από έναν κομψό ενισχυμένο οδηγό αλουμινίου 36x51mm με ένα σταθερό, ένα συρόμενο και ένα γωνιακό σταθερό φύλλο, που δημιουργούν μια καμπίνα μίνιμαλ αισθητικής Πάχος υαλοπινάκων από 8mm έως 10mm Εύκολη και γρήγορη τοποθέτηση χάρη στον ιδιαίτερο σχεδιασμό των εξαρτημάτων Πόμολο χούφτα για ευκολία στη χρήση Έξυπνος οδηγός δαπέδου που δεν χρειάζεται τρύπημα στη βάση της ντουζιέρας Ειδικό εξάρτημα σύνδεσης του οδηγού με το γωνιακό σταθερό Προφίλ στήριξης των σταθερών στο ίδιο φινίρισμα με τον οδηγό της ντουζιέρας Ρυθμιζόμενα ράουλα (±2,5mm ανά ράουλο) για διόρθωση κλίσης συρόμενου υαλοπίνακα Διάφανα σιλικονούχα προφίλ στεγανοποίησης Εφαρμογή με απόλυτη στεγανότητα Ενδεικτικές διαστάσεις καμπίνας 2000mm μήκος, 1000mm πλάτος, 2000mm ύψος Φινίρισμα Inox Satine ή μαύρη ανοδίωση

14 26 27 GSR12 ΣΎΣΤΗΜΑ ΓΩΝΙΑΚΉΣ ΣΥΡΌΜΕΝΗΣ ΝΤΟΥΖΙΈΡΑΣ ΑΛΟΥΜΙΝΊΟΥ Το σύστημα αποτελείται από έναν κομψό ενισχυμένο οδηγό αλουμινίου, 36x51mm με δύο σταθερά και δύο γωνιακά συρόμενα φύλλα, που δημιουργούν μια καμπίνα μίνιμαλ αισθητικής Πάχος υαλοπινάκων από 8mm έως 10mm Εύκολη και γρήγορη τοποθέτηση χάρη στον ιδιαίτερο σχεδιασμό των εξαρτημάτων Πόμολο χούφτα για ευκολία στην χρήση Έξυπνος οδηγός δαπέδου που δε χρειάζεται τρύπημα στη βάση της ντουζιέρας Ειδικά γωνιακά εξαρτήματα σύνδεσης 90 o για τον οδηγό και τη βάση, για καλύτερη εφαρμογή και στεγανότητα Διάφανα σιλικονούχα προφίλ στεγανοποίησης Εφαρμογή με απόλυτη στεγανότητα Προφίλ στήριξης των σταθερών στο ίδιο φινίρισμα με τον οδηγό της ντουζιέρας Ρυθμιζόμενα ράουλα (±2,5mm ανά ράουλο) για διόρθωση κλίσης συρόμενου υαλοπίνακα Ενδεικτικές διαστάσεις καμπίνας 900mm μήκος, 900mm πλάτος, 2000mm ύψος Φινίρισμα Inox Satine ή μαύρη ανοδίωση GSR13 ΣΎΣΤΗΜΑ ΓΩΝΙΑΚΉΣ ΣΥΡΌΜΕΝΗΣ ΝΤΟΥΖΙΈΡΑΣ ΑΛΟΥΜΙΝΊΟΥ Το σύστημα αποτελείται από έναν κομψό ενισχυμένο οδηγό αλουμινίου, 36x51mm με δύο σταθερά, δύο συρόμενα φύλλα και ένα επιπλέον γωνιακό σταθερό, που δημιουργούν μια καμπίνα μίνιμαλ αισθητικής Πάχος υαλοπινάκων από 8mm έως 10mm Εύκολη και γρήγορη τοποθέτηση χάρη στον ιδιαίτερο σχεδιασμό των εξαρτημάτων Πόμολο χούφτα για ευκολία στη χρήση Έξυπνος οδηγός δαπέδου που δε χρειάζεται τρύπημα στη βάση της ντουζιέρας Ειδικά γωνιακά εξαρτήματα σύνδεσης 90 o για τον οδηγό και τη βάση, για καλύτερη εφαρμογή και στεγανότητα Διάφανα σιλικονούχα προφίλ στεγανοποίησης Εφαρμογή με απόλυτη στεγανότητα Προφίλ στήριξης των σταθερών στο ίδιο φινίρισμα με τον οδηγό της ντουζιέρας Ρυθμιζόμενα ράουλα (±2,5mm ανά ράουλο) για διόρθωση κλίσης συρόμενου υαλοπίνακα Ενδεικτικές διαστάσεις καμπίνας 900mm μήκος, 900mm πλάτος, 2000mm ύψος Φινίρισμα Inox Satine ή μαύρη ανοδίωση

15 28 29 GK10 ΠΌΜΟΛΟ ΜΠΟΎΛ ΑΛΟΥΜΙΝΊΟΥ Κατάλληλο για συστήματα ντουζιέρας και ανοιγόμενες γυάλινες πόρτες. Πάχος υαλοπινάκων από 8mm έως 12mm Διάμετρος Ø30, μήκος 40mm Φινίρισμα Inox Satine, μαύρη ή φυσική ανοδίωση GSR15 ΠΌΜΟΛΟ ΧΟΎΦΤΑ ΑΛΟΥΜΙΝΊΟΥ Κατάλληλο για συστήματα συρόμενης ντουζιέρας και συρόμενες γυάλινες πόρτες. Πάχος υαλοπινάκων από 8mm έως 10mm Διάμετρος Ø55, πάχος 7mm Φινίρισμα Inox Satine ή μαύρη ανοδίωση GHT500 ΠΌΜΟΛΟΠΕΤΣΕΤΟΚΡΕΜΆΣΤΡΑ ΓΙΑ ΓΥΆΛΙΝΕΣ ΠΌΡΤΕΣ 'Ή ΣΤΑΘΕΡΆ ΝΤΟΥΖΙΈΡΑΣ Κατάλληλο για συστήματα ντουζιέρας με διπλή χρησιμότητα, ως λαβή ανοίγματος κλεισίματος αλλά και ως κρεμάστρα για πετσέτες. Μπορεί να χρησιμοποιηθεί και σε σταθερά ντουζιέρας Πάχος υαλοπινάκων από 8mm έως 12mm Διατομή 15x15mm, μήκος 495mm Φινίρισμα Inox Satine, μαύρη ή φυσική ανοδίωση

16 30 31

17 32 P0619 ΜΑΚΕΔΟΝΙΚΗ ΠΑΝΙΔΗΣ ΑΒΕΕ 11o χλμ Π.Ε.Ο Θεσσαλονίκης Κιλκίς Τ.Θ. 141 Τ.Κ Ιωνία Θεσσαλονίκης T F E info@panidissa.com Υποκατάστημα Αθηνών Δράκοντος 89 & Κηφισού Τ.Κ Αθήνα T F E athina@panidissa.com
