1 ΦΥΣΑΡΜΟΝΙΚΕΣ ΓΥΑΛΙΝΕΣ ΠΟΡΤΕΣ

2 PR-200 πτυσσόμενη γυάλινη πόρτα με οδηγό βαρέως τύπου parking system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστημα πτυσσόμενων φύλλων INAL, τύπου πάρκινγκ, με πιστοποιημένο οδηγό αλουμινίου 70mm x 80mm, με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου και με βαρέως τύπου, πιστοποιημένα ανοξείδωτα ράουλα. Απεριόριστες δυνατότητες σχεδίου και τρόπου αποθήκευσης φύλλων (κάθετο, διαγώνιο ή παράλληλο πάρκινγκ. Δυνατότητα δημιουργίας ανοιγοκλειόμενης πόρτας με ειδικό μηχανισμό επαναφοράς σε ενδιάμεσα τμήματα των ανοιγμάτων (τύπος φύλλου PR200 SOC/swing overhead closer). Στεγανοποίηση σε ολόκληρο το μήκος του φύλλου ακόμα και ενδιάμεσα των πλαστικών ταπών (PR-F200). Κλείδωμα με εμπρόσθιους ή πλαϊνούς ανοξείδωτους σύρτες σε μεγάλη γκάμα και κλειδαριές διπλού κλειδώματος. τεχνικές προδιαγραφές ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΕΦΑΡΜΟΓΕΣ A B C D E F Τύπος κρυστάλλου Securit ή Triplex Πάχος κρυστάλλου 10-12mm Βάρος φύλλου max 120kg Μέγιστο πλάτος φύλλου 1,00m Μέγιστο ύψος ανοίγματος 3,50m Τύπος συστήματος PR-200 PR-F200 (εμπρόσθιο κλείδωμα) PR-S200 (πλαϊνό κλείδωμα) Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο G H ΠΟΛΛΑΠΛΕΣ ΕΠΙΛΟΓΕΣ ΑΝΑΛΟΓΑ ΜΕ ΤΙΣ ΑΝΑΓΚΕΣ ΣΑΣ 2

3 70,00 80,00 Oδηγός αλουμινίου βαρέως τύπου 70x80 με ενσωματωμένο άξονα ολίσθησης ραούλου από ανοξείδωτο χάλυβα. ΤΕΣΤ ΑΝΤΟΧΗΣ: 3.450kgr (165/ E.M.Π.). Ραούλο με σφιγκτήρα PR200 από ανοξείδωτο χάλυβα. ΤΕΣΤ ΑΝΤΟΧΗΣ: 4.600kgr (165/ E.M.Π.). 20,00 INTERMETAL SA PATENT Y - 311mm Y 24,00 101,00 125,00 Χώρος αποθήκευσης φύλλων Απεριόριστες δυνατότητες σχεδιασμού για χώρους αποθήκευσης φύλλων PR200/SOC Panel Ανοιγόμενη - Συρόμενη πόρτα με άνω εσωτερικό μηχανισμό κλεισίματος στα ενδιάμεσα τμήματα των ανοιγμάτων (PR200 / SOC) ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ 22,00 τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ ΠΛΑΪΝΟ ΚΛΕΙΔΩΜΑ 103,00 125,00 7,00 38,00 Μηχανισμός κλειδ/τος με κυλίνδρο. Μηχανισμός κλειδ/τος με μισό κύλινδρο και πόμολο. Ανοξείδωτος σύρτης. Πλαϊνή τάπα με ανοξείδωτο σύρτη. Τάπα θηλυκή ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (SECURIT) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 311mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 3mm) + 25mm]} / Α.Φ. ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (ΤRIPLEX) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 304mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 3mm) + 25mm]} / Α.Φ. 3

4 PR-200/R76 πτυσσόμενη γυάλινη πόρτα με οδηγό βαρέως τύπου parking system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστημα πτυσσόμενων φύλλων INAL, τύπου πάρκινγκ, με πιστοποιημένο οδηγό αλουμινίου 55mm x 76mm, με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου και με βαρέως τύπου πιστοποιημένα ανοξείδωτα ράουλα. Το σύστημα PR200/R76 είναι η νέα πρόταση INTERMETAL Α.Β.Ε.Ε. για την πιο εύκολη δίχως κόπο αποθήκευση των πτυσσόμενων γυάλινων φύλλων (Easy Parking). Δυνατότητα δημιουργίας ανοιγοκλειόμενης πόρτας με ειδικό μηχανισμό επαναφοράς σε ενδιάμεσα τμήματα των ανοιγμάτων (PR200/R76SOC). Στεγανοποίηση σε ολόκληρο το μήκος του φύλλου ακόμα και ενδιάμεσα των πλαστικών ταπών. Κλείδωμα με εμπρόσθιους ή πλαϊνούς ανοξείδωτους σύρτες σε μεγάλη γκάμα και κλειδαριές διπλού κλειδώματος. τεχνικές προδιαγραφές Τύπος κρυστάλλου Securit ή Triplex Πάχος κρυστάλλου 10-12mm Βάρος φύλλου max 120kg Μέγιστο πλάτος φύλλου 1,00m Μέγιστο ύψος ανοίγματος 3,50m Τύπος συστήματος PR-200/R76 PR-F200/R76 (εμπρόσθιο κλείδωμα) PR-S200/R76 (πλαϊνό κλείδωμα) Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΧΩΡΟΣ ΑΠΟΘΗΚΕΥΣΗΣ ΕΥΚΟΛΗ ΑΠΟΘΗΚΕΥΣΗ ΤΩΝ ΠΤΥΣΣΟΜΕΝΩΝ ΓΥΑΛΙΝΩΝ ΦΥΛΛΩΝ ΕΦΑΡΜΟΓΕΣ A C ΣΥΝΔΕΣΜΟΣ "T" ΟΔΗΓΟυ PR200/R76 ΟΔΗΓΟΣ PR-200/R76 ΣΥΝΔΕΣΜΟΣ "ΓΩΝΙΑΚΟΣ"ΟΔΗΓΟυ PR200/R76 B 4

5 55,00 76,00 Oδηγός αλουμινίου βαρέως τύπου 55x76 (PR-200/R76) με ανοξείδωτο άξονα ολίσθησης ραούλου. 20,00 INTERMETAL SA PATENT 101,00 125,00 Ράουλο από ανοξείδωτο χάλυβα για κίνηση εκτροπής, με στήριγμα. Ράουλο από ανοξείδωτο χάλυβα για ευθεία κίνηση, με στήριγμα. 7,00 103,00 125,00 Y-307 Y 24,00 Χώρος Αποθήκευσης Εύκολη αποθήκευση των πτυσσόμενων γυάλινων φύλλων Δυνατότητα δημιουργίας ανοιγοκλειόμενης πόρτας με ειδικό μηχανισμό επαναφοράς σε ενδιάμεσα τμήματα των ανοιγμάτων (PR200/R76SOC). ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ 22,00 ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ ΠΛΑΪΝΟ ΚΛΕΙΔΩΜΑ 38,00 Μηχανισμός κλειδ/τος με κυλίνδρο. Μηχανισμός κλειδ/τος με μισό κύλινδρο και πόμολο. Ανοξείδωτος σύρτης. Πλαϊνή τάπα με ανοξείδωτο σύρτη. Τάπα θηλυκή ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (SECURIT) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 307mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 3mm) + 25mm]} / Α.Φ. ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (ΤRIPLEX) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 300mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 3mm) + 25mm]} / Α.Φ. 5

6 PR-150 πτυσσόμενη γυάλινη πόρτα με parking parking system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστημα πτυσσόμενων φύλλων INAL, τύπου πάρκινγκ, με οδηγό αλουμινίου μεσαίου μεγέθους 52mm x 59mm με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου και με ράουλο από ανοξείδωτο χάλυβα. Απεριόριστες δυνατότητες σχεδίου και τρόπου αποθήκευσης φύλλων (κάθετο, διαγώνιο ή παράλληλο πάρκινγκ. Δυνατότητα δημιουργίας ανοιγοκλειόμενης πόρτας με ειδικό μηχανισμό επαναφοράς σε ενδιάμεσα τμήματα των ανοιγμάτων (τύπος φύλλου PR150 SOC/swing overhead closer). Στεγανοποίηση σε ολόκληρο το μήκος του φύλλου ακόμα και ενδιάμεσα των πλαστικών ταπών. Κλείδωμα με εμπρόσθιους ή πλαϊνούς ανοξείδωτους σύρτες σε μεγάλη γκάμα και κλειδαριές διπλού κλειδώματος. τεχνικές προδιαγραφές ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΕΦΑΡΜΟΓΕΣ A B C D E F Τύπος κρυστάλλου Securit ή Triplex Πάχος κρυστάλλου 10mm Βάρος φύλλου max 85kg Μέγιστο πλάτος φύλλου 1,00m Μέγιστο ύψος ανοίγματος 2,80m Τύπος συστήματος PR-150 PR-F150 (εμπρόσθιο κλείδωμα) PR-S150 (πλαϊνό κλείδωμα) Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο G H ΠΟΛΛΑΠΛΕΣ ΕΠΙΛΟΓΕΣ ΑΝΑΛΟΓΑ ΜΕ ΤΙΣ ΑΝΑΓΚΕΣ ΣΑΣ 6

7 52,00 Oδηγός αλουμινίου μεσαίου μεγέθους 52x59 με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου. Ραούλο με σφιγκτήρα PR150 από ανοξείδωτο χάλυβα. 101,00 Στεγανοποίηση ανάμεσα στα γυαλιά με πολυκαρβονικό ή PVC σε όλο το μήκος του φύλλου. 103,00 125,00 22,00 Y-290 Y 24,00 125,00 59,00 20,00 INTERMETAL SA PATENT Ανοιγόμενη πόρτα με μηχανισμό δαπέδου κατόπιν παραγγελίας. ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ ΠΛΑΪΝΟ ΚΛΕΙΔΩΜΑ 7,00 38,00 Μηχανισμός κλειδ/τος με κυλίνδρο. Μηχανισμός κλειδ/τος με μισό κύλινδρο και πόμολο. Ανοξείδωτος σύρτης. Πλαϊνή τάπα με ανοξείδωτο σύρτη. Τάπα θηλυκή ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (SECURIT) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 290mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 3mm) + 25mm]} / Α.Φ. ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (ΤRIPLEX) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 283mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 3mm) + 25mm]} / Α.Φ. 7

8 PR-125 πτυσσόμενη γυάλινη πόρτα με parking parking system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστημα πτυσσόμενων φύλλων INAL, τύπου πάρκινγκ, με προφίλ αλουμινίου 70mm άνω και 125mm κάτω. Με οδηγό αλουμινίου μεσαίου μεγέθους 52mm x 59mm με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου και με ράουλο από ανοξείδωτο χάλυβα. Απεριόριστες δυνατότητες σχεδίου και τρόπου αποθήκευσης φύλλων (κάθετο, διαγώνιο ή παράλληλο πάρκινγκ. Δυνατότητα δημιουργίας ανοιγοκλειόμενης πόρτας με ειδικό μηχανισμό επαναφοράς σε ενδιάμεσα τμήματα των ανοιγμάτων (τύπος φύλλου PR150/SOC (swing overhead closer). Στεγανοποίηση σε ολόκληρο το μήκος του φύλλου ακόμα και ενδιάμεσα των πλαστικών ταπών. Κλείδωμα με εμπρόσθιους ή πλαϊνούς ανοξείδωτους σύρτες σε μεγάλη γκάμα και κλειδαριές διπλού κλειδώματος. τεχνικές προδιαγραφές ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΕΦΑΡΜΟΓΕΣ A B C D E F Τύπος κρυστάλλου Securit ή Triplex Πάχος κρυστάλλου 10mm Βάρος φύλλου max 80kg Μέγιστο πλάτος φύλλου 0,95m Μέγιστο ύψος ανοίγματος 2,80m Τύπος συστήματος PR-125 PR-F125 (εμπρόσθιο κλείδωμα) PR-S125 (πλαϊνό κλείδωμα) Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο G H ΠΟΛΛΑΠΛΕΣ ΕΠΙΛΟΓΕΣ ΑΝΑΛΟΓΑ ΜΕ ΤΙΣ ΑΝΑΓΚΕΣ ΣΑΣ

9 52,00 Oδηγός αλουμινίου μεσαίου μεγέθους 52x59 με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου. Ραούλο με σφιγκτήρα PR100 από ανοξείδωτο χάλυβα. 49,00 Στεγανοποίηση με βούρτσα ανάμεσα στον οδηγό και το άνω προφίλ, καθώς και ανάμεσα στο κάτω προφίλ και το δάπεδο Άνω προφίλ 70mm, κάτω προφίλ 125mm Δυνατότητα ένωσης 2 ανοιγμάτων 90 0 χωρίς κάθετη κολώνα. 103,00 125,00 70,00 22,00 Y 21,00 15,00 Y ,00 INTERMETAL SA PATENT ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ ΠΛΑΪΝΟ ΚΛΕΙΔΩΜΑ 7,00 38,00 Μηχανισμός κλειδ/τος με κυλίνδρο. Μηχανισμός κλειδ/τος με μισό κύλινδρο και πόμολο. Ανοξείδωτος σύρτης. Πλαϊνή τάπα με ανοξείδωτο σύρτη. Τάπα θηλυκή ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (SECURIT & TRIPLEX) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 233mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 3mm) + 25mm]} / Α.Φ. 9

10 PR-100 mini πτυσσόμενη γυάλινη πόρτα με parking parking system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστημα πτυσσόμενων φύλλων INAL, τύπου πάρκινγκ, με προφίλ αλουμινίου άνω και κάτω 70mm. Με οδηγό αλουμινίου μεσαίου μεγέθους 52mm x 59mm με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου και με ράουλο από ανοξείδωτο χάλυβα. Απεριόριστες δυνατότητες σχεδίου και τρόπου αποθήκευσης φύλλων (κάθετο, διαγώνιο ή παράλληλο πάρκινγκ.δυνατότητα δημιουργίας ανοιγοκλειόμενης πόρτας με ειδικό μηχανισμό επαναφοράς σε ενδιάμεσα τμήματα των ανοιγμάτων (τύπος φύλλου PR150/SOC (swing overhead closer). Στεγανοποίηση σε ολόκληρο το μήκος του φύλλου ακόμα και ενδιάμεσα των πλαστικών ταπών. Κλείδωμα με εμπρόσθιους ανοξείδωτους σύρτες. ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΕΦΑΡΜΟΓΕΣ A B C D τεχνικές προδιαγραφές Τύπος κρυστάλλου Securit ή Triplex Πάχος κρυστάλλου 10mm Βάρος φύλλου max 80kg Μέγιστο πλάτος φύλλου 0,95m Μέγιστο ύψος ανοίγματος 2,80m Τύπος συστήματος PR-100 PR-F100 (εμπρόσθιο κλείδωμα) Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο E G F H ΠΟΛΛΑΠΛΕΣ ΕΠΙΛΟΓΕΣ ΑΝΑΛΟΓΑ ΜΕ ΤΙΣ ΑΝΑΓΚΕΣ ΣΑΣ 10

11 52,00 Oδηγός αλουμινίου μεσαίου μεγέθους 52x59 με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου. Ραούλο με σφιγκτήρα PR100 από ανοξείδωτο χάλυβα. 15,00 49,00 70,00 49,00 7,00 Y Y ,00 59,00 INTERMETAL SA PATENT Το κλείδωμα επιτυγχάνεται με τη χρήση ανοξείδωτων συρτών στην εσωτερική πλευρά κάθε φύλλου. Χωρίς οδηγό δαπέδου. Μόνο οδηγός οροφής. ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ 38,00 21,00 70,00 Το κλείδωμα επιτυγχάνεται με τη χρήση ανοξείδωτων συρτών στην εσωτερική πλευρά κάθε φύλλου. Πραιρετικά πλαστικός σύρτης Ανοιγόμενη πόρτα με μηχανισμό δαπέδου, κατόπιν παραγγελίας. Extra φορετή κλειδαριά κατόπιν παραγγελίας. ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (SECURIT & TRIPLEX) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 179mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 3mm) + 26mm]} / Α.Φ. 11

12 PR86/R76 πτυσσόμενη γυάλινη πόρτα με parking parking system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστηµα πτυσσόµενων φύλλων τύπου parking INAL PR86/R76 µε πιστοποιηµένο οδηγό αλουµινίου 55mm x 76mm µε ενσωµατωµένη ανοξείδωτη ράβδο ολίσθησης & ανοξείδωτα ράουλα. Mία minimal πρόταση µε µόλις 85mm άνω & κάτω προφίλ συγκράτησης του κρυστάλλου, ιδανικό για εστιατόρια, café, ξενοδοχεία κ.λ.π. Το σύστηµα προσφέρει την εύκολη αποθήκευση των πτυσσόμενων γυάλινων φύλλων και στεγανοποίηση σε ολόκληρο το µήκος του φύλλου ακόµα και ενδιάμεσα των πλαστικών ταπών για την προστασία από τον αέρα. Κλείδωµα µε εµπρόσθιους ή πλαϊνούς ανοξείδωτους σύρτες σε µεγάλη γκάµα και κλειδαριές διπλού κλειδώµατος. ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΧΩΡΟΣ ΑΠΟΘΗΚΕΥΣΗΣ ΕΥΚΟΛΗ ΑΠΟΘΗΚΕΥΣΗ ΤΩΝ ΠΤΥΣΣΟΜΕΝΩΝ ΓΥΑΛΙΝΩΝ ΦΥΛΛΩΝ ΟΔΗΓΟΣ PR-200/R76 τεχνικές προδιαγραφές Τύπος κρυστάλλου Securit Πάχος κρυστάλλου 10mm Βάρος φύλλου max 90kg Μέγιστο πλάτος φύλλου 1,00m Μέγιστο ύψος ανοίγματος 3,00m Τύπος συστήματος PR86/R76 PRS86/R76 (πλαϊνό κλείδωμα) Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο ΕΦΑΡΜΟΓΕΣ A C ΣΥΝΔΕΣΜΟΣ "T" ΟΔΗΓΟυ PR200/R76 ΣΥΝΔΕΣΜΟΣ "ΓΩΝΙΑΚΟΣ"ΟΔΗΓΟυ PR200/R76 B 12

13 55,00 76,00 Oδηγός αλουμινίου βαρέως τύπου 55x76 (PR-200/R76) με ανοξείδωτο άξονα ολίσθησης ραούλου. 20,00 INTERMETAL SA PATENT 64,50 Υ-235 Υ 85,00 Ράουλο από ανοξείδωτο χάλυβα για κίνηση εκτροπής, με στήριγμα. Ράουλο από ανοξείδωτο χάλυβα για ευθεία κίνηση, με στήριγμα. Διαθέσιμο σε Do It Yourself (DIY) ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ Mία minimal πρόταση ιδανική για εστιατόρια, café, ξενοδοχεία κ.λ.π. τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ ΠΛΑΪΝΟ ΚΛΕΙΔΩΜΑ 64,50 85,00 10,00 38,00 Μηχανισμός κλειδ/τος με κυλίνδρο.54mm Μηχανισμός κλειδ/τος με μισό κύλινδρο και πόμολο. Ανοξείδωτος σύρτης. Πλαϊνή τάπα με ανοξείδωτο σύρτη PR-86. Τάπα θηλυκή ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (SECURIT) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 235mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 4mm) + 27mm]} / Α.Φ. 13

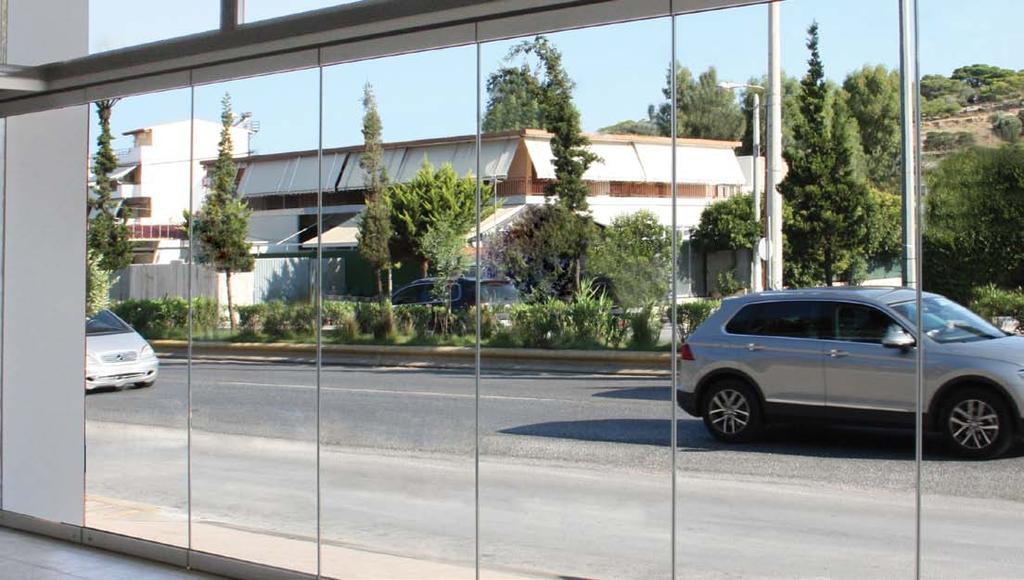

14 PR86/R60 πτυσσόμενη γυάλινη πόρτα με parking parking system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστηµα πτυσσόµενων φύλλων τύπου parking INAL PR86/R60 µε πιστοποιηµένο οδηγό αλουµινίου 52mm x 59mm µε ενσωµατωµένη ανοξείδωτη ράβδο ολίσθησης & ανοξείδωτα ράουλα. Απεριόριστες δυνατότητες σχεδίου και τρόπου αποθήκευσης φύλλων (κάθετο, διαγώνιο ή παράλληλο πάρκινγκ. Στεγανοποίηση σε ολόκληρο το μήκος του φύλλου ακόμα και ενδιάμεσα των πλαστικών ταπών. Κλείδωμα με εμπρόσθιους ή πλαϊνούς ανοξείδωτους σύρτες σε μεγάλη γκάμα και κλειδαριές διπλού κλειδώματος. ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΕΦΑΡΜΟΓΕΣ A B C D τεχνικές προδιαγραφές Τύπος κρυστάλλου Securit Πάχος κρυστάλλου 10mm Βάρος φύλλου max 90kg Μέγιστο πλάτος φύλλου 1,00m Μέγιστο ύψος ανοίγματος 3,00m Τύπος συστήματος PR86/R60 PRS86/R60 (πλαϊνό κλείδωμα) Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο E G F H ΠΟΛΛΑΠΛΕΣ ΕΠΙΛΟΓΕΣ ΑΝΑΛΟΓΑ ΜΕ ΤΙΣ ΑΝΑΓΚΕΣ ΣΑΣ 14

15 52,00 59,00 Oδηγός αλουμινίου μεσαίου μεγέθους 52x59 με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου. 20,00 INTERMETAL SA PATENT 64,50 85,00 Ράουλο από ανοξείδωτο χάλυβα για κίνηση εκτροπής, με στήριγμα. Ράουλο από ανοξείδωτο χάλυβα για ευθεία κίνηση, με στήριγμα. Υ-218 Υ Διαθέσιμο σε Do It Yourself (DIY) ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ Mία minimal πρόταση ιδανική για εστιατόρια, café, ξενοδοχεία κ.λ.π. ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ ΠΛΑΪΝΟ ΚΛΕΙΔΩΜΑ 10,00 64,50 85,00 38,00 Μηχανισμός κλειδ/τος με κυλίνδρο.54mm Μηχανισμός κλειδ/τος με μισό κύλινδρο και πόμολο. Ανοξείδωτος σύρτης. Πλαϊνή τάπα με ανοξείδωτο σύρτη PR-86. Τάπα θηλυκή ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (SECURIT) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 218mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 4mm) + 27mm]} / Α.Φ. 15

16 FRP-75 πτυσσόμενη πόρτα με πλαίσιο & parking parking system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστηµα πτυσσόµενων φύλλων τύπου parking INAL FRP75 µε πλαίσιο "minimal" σχεδιασμού, με πιστοποιημένο οδηγό αλουμινίου 70mm x 80mm, με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου και με βαρέως τύπου, πιστοποιημένα ανοξείδωτα ράουλα. Τα ειδικά λεπτής (minimal) διατοµής σχεδιασµένα προφίλ αλουµινίου δηµιουργούν ένα ισχυρό πλαίσιο προσφέροντας την δυνατότητα να χρησιµοποιήσουµε κρύσταλλα τύπου securit έως 12mm πάχος, triplex έως 6mm+6mm και διπλό γυαλί µε συνολικό πάχος έως 18mm. Τα υψηλής αντοχής κατακόρυφα προφίλ παρέχουν την µέγιστη στεγανοποίηση µεταξύ των φύλλων και στις άκρες των ανοιγμάτων σε συνδυασµό µε τα ρυθµιζόµενα ακριανά προφίλ κάσας. ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΕΦΑΡΜΟΓΕΣ A B C D τεχνικές προδιαγραφές E G Τύπος κρυστάλλου Διπλό Securit ή Triplex Πάχος κρυστάλλου max 18mm Βάρος φύλλου max 100kg Μέγιστο πλάτος φύλλου 1,00m Μέγιστο ύψος ανοίγματος 3,00m Τύπος συστήματος FRP-75 Eμπρόσθιο κλείδωμα Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο F ΠΟΛΛΑΠΛΕΣ ΕΠΙΛΟΓΕΣ ΑΝΑΛΟΓΑ ΜΕ ΤΙΣ ΑΝΑΓΚΕΣ ΣΑΣ 16

17 70,00 80,00 Oδηγός αλουμινίου βαρέως τύπου 70x80 με ενσωματωμένο άξονα ολίσθησης ραούλου από ανοξείδωτο χάλυβα. ΤΕΣΤ ΑΝΤΟΧΗΣ: 3.450kgr (165/ E.M.Π.). Ραούλο με σφιγκτήρα PR200 από ανοξείδωτο χάλυβα. ΤΕΣΤ ΑΝΤΟΧΗΣ: 4.600kgr (165/ E.M.Π.). 30,00 INTERMETAL SA PATENT Y 11,50 61,50 73,00 Y mm Υψηλής αντοχής κατακόρυφα προφίλ παρέχουν την µέγιστη στεγανοποίηση µεταξύ των φύλλων και στις άκρες των ανοιγμάτων σε συνδυασµό µε τα ρυθµιζόµενα ακριανά προφίλ κάσας. ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ Ανοξείδωτη λαβή στο ανοιγόμενο φύλλο, κατόπιν παραγγελίας. ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ 64,50 8,50 73,00 Κλειδαριά ασφαλείας για το ανοιγόμενο φύλλο. Εσωτερικός σύρτης κλειδώματος σε κάθε φύλλο. 10,00 25,00 ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (ΔΙΠΛΟ TRIPLEX ή SECURIT) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 246mm, ( Y = από κάτω μέρος κοιλοδοκού) Πρόσθετη κλειδαριά στο κατακόρυφο προφίλ 17

18 FRP-75/R76 πτυσσόμενη πόρτα με πλαίσιο & parking parking system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστηµα πτυσσόµενων φύλλων τύπου parking INAL FRP75/R76 µε πλαίσιο minimal σχεδιασμού, πιστοποιηµένο οδηγό αλουµινίου 55mm x 76mm µε ενσωµατωµένη ανοξείδωτη ράβδο ολίσθησης & ανοξείδωτα ράουλα. Τα ειδικά λεπτής (minimal) διατοµής σχεδιασµένα προφίλ αλουµινίου δηµιουργούν ένα ισχυρό πλαίσιο προσφέροντας την δυνατότητα να χρησιµοποιήσουµε κρύσταλλα τύπου securit έως 12mm πάχος, triplex έως 6mm+6mm και διπλό γυαλί µε συνολικό πάχος έως 18mm. Τα υψηλής αντοχής κατακόρυφα προφίλ παρέχουν την µέγιστη στεγανοποίηση µεταξύ των φύλλων και στις άκρες των ανοιγμάτων σε συνδυασµό µε τα ρυθµιζόµενα ακριανά προφίλ κάσας. ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΧΩΡΟΣ ΑΠΟΘΗΚΕΥΣΗΣ ΕΥΚΟΛΗ ΑΠΟΘΗΚΕΥΣΗ ΤΩΝ ΠΤΥΣΣΟΜΕΝΩΝ ΓΥΑΛΙΝΩΝ ΦΥΛΛΩΝ ΟΔΗΓΟΣ PR-200/R76 τεχνικές προδιαγραφές Τύπος κρυστάλλου Διπλό Securit ή Triplex Πάχος κρυστάλλου max 18mm Βάρος φύλλου max 100kg Μέγιστο πλάτος φύλλου 1,00m Μέγιστο ύψος ανοίγματος 3,00m Τύπος συστήματος FRP-75/R76 Eμπρόσθιο κλείδωμα Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο ΕΦΑΡΜΟΓΕΣ A C ΣΥΝΔΕΣΜΟΣ "T" ΟΔΗΓΟυ PR200/R76 ΣΥΝΔΕΣΜΟΣ "ΓΩΝΙΑΚΟΣ"ΟΔΗΓΟυ PR200/R76 B 18

19 55,00 76,00 Oδηγός αλουμινίου βαρέως τύπου 55x76 (PR-200/R76) με ανοξείδωτο άξονα ολίσθησης ραούλου. 30,00 INTERMETAL SA PATENT 61,50 73,00 Ράουλο από ανοξείδωτο χάλυβα για κίνηση εκτροπής, με στήριγμα. Ράουλο από ανοξείδωτο χάλυβα για ευθεία κίνηση, με στήριγμα. Y mm 64,50 10,00 Y 11,50 Υψηλής αντοχής κατακόρυφα προφίλ παρέχουν την µέγιστη στεγανοποίηση µεταξύ των φύλλων και στις άκρες των ανοιγμάτων σε συνδυασµό µε τα ρυθµιζόµενα ακριανά προφίλ κάσας. ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ Ανοξείδωτη λαβή στο ανοιγόμενο φύλλο, κατόπιν παραγγελίας. τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ 8,50 73,00 Κλειδαριά ασφαλείας για το ανοιγόμενο φύλλο. Εσωτερικός σύρτης κλειδώματος σε κάθε φύλλο. 25,00 ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (ΔΙΠΛΟ TRIPLEX ή SECURIT) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 242mm, ( Y = από κάτω μέρος κοιλοδοκού) Πρόσθετη κλειδαριά στο κατακόρυφο προφίλ 19

20 FRP-75/R60 πτυσσόμενη πόρτα με πλαίσιο & parking parking system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστηµα πτυσσόµενων φύλλων τύπου parking INAL FRP75/R60 µε πλαίσιο "minimal" σχεδιασμού, πιστοποιηµένο οδηγό αλουµινίου 52mm x 59mm µε ενσωµατωµένη ανοξείδωτη ράβδο ολίσθησης & ανοξείδωτα ράουλα. Τα ειδικά λεπτής (minimal) διατοµής σχεδιασµένα προφίλ αλουµινίου δηµιουργούν ένα ισχυρό πλαίσιο προσφέροντας την δυνατότητα να χρησιµοποιήσουµε κρύσταλλα τύπου securit έως 12mm πάχος, triplex έως 6mm+6mm και διπλό γυαλί µε συνολικό πάχος έως 18mm. Τα υψηλής αντοχής κατακόρυφα προφίλ παρέχουν την µέγιστη στεγανοποίηση µεταξύ των φύλλων και στις άκρες των ανοιγμάτων σε συνδυασµό µε τα ρυθµιζόµενα ακριανά προφίλ κάσας. ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΕΦΑΡΜΟΓΕΣ A B C D τεχνικές προδιαγραφές E G Τύπος κρυστάλλου Διπλό Securit ή Triplex Πάχος κρυστάλλου max 18mm Βάρος φύλλου max 75kg Μέγιστο πλάτος φύλλου 0,90m Μέγιστο ύψος ανοίγματος 2,80m Τύπος συστήματος FRP-75/R60 Eμπρόσθιο κλείδωμα Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο F ΠΟΛΛΑΠΛΕΣ ΕΠΙΛΟΓΕΣ ΑΝΑΛΟΓΑ ΜΕ ΤΙΣ ΑΝΑΓΚΕΣ ΣΑΣ 20

21 52,00 59,00 Oδηγός αλουμινίου μεσαίου μεγέθους 52x59 με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου. Ραούλο με σφιγκτήρα PR150 30,00 INTERMETAL SA PATENT 11,50 61,50 Y Y mm 73,00 Χώρος αποθήκευσης των πτυσσόμενων γυάλινων φύλλων Υψηλής αντοχής κατακόρυφα προφίλ παρέχουν την µέγιστη στεγανοποίηση µεταξύ των φύλλων και στις άκρες των ανοιγμάτων σε συνδυασµό µε τα ρυθµιζόµενα ακριανά προφίλ κάσας. ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ 64,50 8,50 73,00 Κλειδαριά ασφαλείας για το ανοιγόμενο φύλλο. Εσωτερικός σύρτης κλειδώματος σε κάθε φύλλο. 10,00 25,00 ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (ΔΙΠΛΟ TRIPLEX ή SECURIT) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 225mm, ( Y = από κάτω μέρος κοιλοδοκού) Πρόσθετη κλειδαριά στο κατακόρυφο προφίλ 21

22 FN-200 φυσαρμόνικα πόρτα με οδηγό βαρέως τύπου folding system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστημα "φυσαρμόνικας" πόρτας INAL βαρέως τύπου με πιστοποιημένο οδηγό αλουμινίου 70mm x 80mm με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου και με βαρέως τύπου πιστοποιημένα ανοξείδωτα ράουλα. Η αναδίπλωση των φύλλων επιτυγχάνεται με τη χρήση βαρέως τύπου μεντεσέ στο άνω και κάτω προφίλ. Ο ειδικός σχεδιασμός και η υψηλή ποιότητα των μεντεσέδων εξασφαλίζουν την εύκολη λειτουργία και τη μεγάλη αντοχή στο χρόνο. Στεγανοποίηση με πολυκαρβονικά προφίλ μεταξύ των φύλλων. Κλείδωμα με εμπρόσθιους ανοξείδωτους σύρτες και κλειδαριά διπλού κλειδώματος. ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΕΦΑΡΜΟΓΕΣ A B C D E F τεχνικές προδιαγραφές H G Τύπος κρυστάλλου Securit ή Triplex Πάχος κρυστάλλου 10-12mm Βάρος φύλλου max 90kg Μέγιστο πλάτος φύλλου 1,00m Μέγιστο ύψος ανοίγματος 3,50m Τύπος συστήματος FN-200 Εμπρόσθιο κλείδωμα Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο J I L K 22

23 70,00 Y mm Y 23,00 125,00 80,00 Oδηγός αλουμινίου βαρέως τύπου 70x80 με ενσωματωμένο άξονα ολίσθησης ραούλου από ανοξείδωτο χάλυβα. ΤΕΣΤ ΑΝΤΟΧΗΣ: 3.450kgr (165/ E.M.Π.). Ραούλο με σφιγκτήρα PR200 από ανοξείδωτο χάλυβα. ΤΕΣΤ ΑΝΤΟΧΗΣ: 4.600kgr (165/ E.M.Π.). 16,00 INTERMETAL SA PATENT 102,00 23,00 125,00 102,00 Μεντεσές βαρέως τύπου ανάμεσα στα φύλλα. ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ Μακροχρόνια λειτουργία 11,00 38,00 Μηχανισμός κλειδ/τος με κυλίνδρο. Μηχανισμός κλειδ/τος με μισό κύλινδρο και πόμολο. Ανοξείδωτος σύρτης. ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (SECURIT) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 311mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 3mm) + 20mm]} / Α.Φ. ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (ΤRIPLEX) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 295mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 3mm) + 20mm]} / Α.Φ. 23

24 FN-150 φυσαρμόνικα γυάλινη πόρτα folding system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστημα "φυσαρμόνικας" πόρτας INAL με οδηγό αλουμινίου μεσαίου μεγέθους 52mm x 59mm με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου και ράουλα με σφιγκτήρα από ανοξείδωτο χάλυβα. Η αναδίπλωση των φύλλων επιτυγχάνεται με τη χρήση βαρέως τύπου μεντεσέ στο άνω και κάτω προφίλ. Ο ειδικός σχεδιασμός και η υψηλή ποιότητα των μεντεσέδων εξασφαλίζουν την εύκολη λειτουργία και τη μεγάλη αντοχή στο χρόνο. Στεγανοποίηση με πολυκαρβονικά προφίλ μεταξύ των φύλλων. Κλείδωμα με εμπρόσθιους ανοξείδωτους σύρτες και κλειδαριά διπλού κλειδώματος. ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΕΦΑΡΜΟΓΕΣ A B C D E F τεχνικές προδιαγραφές H G Τύπος κρυστάλλου Securit ή Triplex Πάχος κρυστάλλου 10mm Βάρος φύλλου max 85kg Μέγιστο πλάτος φύλλου 1,00m Μέγιστο ύψος ανοίγματος 2,80m Τύπος συστήματος FN-150 Εμπρόσθιο κλείδωμα Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο J I L K 24

25 52,00 Oδηγός αλουμινίου μεσαίου μεγέθους 52x59 με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου. Ραούλο με σφιγκτήρα PR150 από ανοξείδωτο χάλυβα. 23,00 16,00 102,00 125,00 59,00 INTERMETAL SA PATENT Y Y mm Μεντεσές βαρέως τύπου ανάμεσα στα φύλλα. Στεγανοποιητική βούρτσα ανάμεσα στον οδηγό και το άνω προφίλ. ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ Στεγανοποιητική βούρτσα ανάμεσα στο κάτω προφίλ και το δάπεδο. 23,00 τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ Αποθήκευση πτυσσόμενων φύλλων. 11,00 102,00 125,00 38,00 Μηχανισμός κλειδ/τος με κυλίνδρο. Μηχανισμός κλειδ/τος με μισό κύλινδρο και πόμολο. Ανοξείδωτος σύρτης. ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (SECURIT) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 290mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 3mm) + 20mm]} / Α.Φ. ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (ΤRIPLEX) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 274mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 3mm) + 20mm]} / Α.Φ. 25

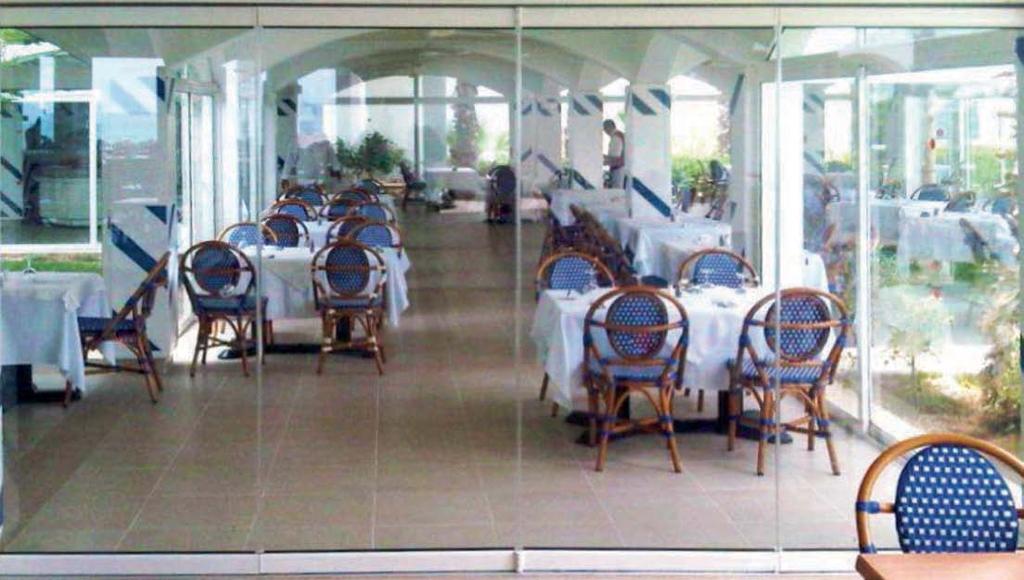

26 FN-100 φυσαρμόνικα γυάλινη πόρτα folding system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστημα "φυσαρμόνικας" πόρτας INAL με οδηγό αλουμινίου μεσαίου μεγέθους 52mm x 59mm με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου και ράουλα με σφιγκτήρα από ανοξείδωτο χάλυβα. Η αναδίπλωση των φύλλων επιτυγχάνεται με τη χρήση βαρέως τύπου μεντεσέ στο άνω και κάτω προφίλ. Ο ειδικός σχεδιασμός και η υψηλή ποιότητα των μεντεσέδων εξασφαλίζουν την εύκολη λειτουργία και τη μεγάλη αντοχή στο χρόνο. Στεγανοποίηση με πολυκαρβονικά προφίλ μεταξύ των φύλλων. Κλείδωμα με εμπρόσθιους ανοξείδωτους σύρτες και κλειδαριά διπλού κλειδώματος. ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΕΦΑΡΜΟΓΕΣ A B C D E F τεχνικές προδιαγραφές H G Τύπος κρυστάλλου Securit ή Triplex Πάχος κρυστάλλου 10mm Βάρος φύλλου max 55kg Μέγιστο πλάτος φύλλου 0,80m Μέγιστο ύψος ανοίγματος 2,70m Τύπος συστήματος FN-100 Εμπρόσθιο κλείδωμα Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο J I L K 26

27 52,00 59,00 Oδηγός αλουμινίου μεσαίου μεγέθους 52x59 με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου. Ραούλο με σφιγκτήρα PR100 από ανοξείδωτο χάλυβα. 21,00 15,00 49,00 70,00 INTERMETAL SA PATENT Μεντεσές άνω FN100 Y Y-179 Άνω & κάτω προφίλ αλουμινίου 70mm. ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ Αποθήκευση πτυσσόμενων φύλλων. ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ 49,00 7,00 21,00 38,00 70,00 Πατενταρισμένοι μεντεσέδες κάτω FN100 με ενσωματωμένο ανοξείδωτο σύρτη INTERMETAL SA PATENT ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (SECURIT & ΤRIPLEX) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 179mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (τεμ.) = Α.Φ. Πλάτος Γυαλιού (mm) = {Π.Α. [(Α.Φ. x 3mm) + 24mm]} / Α.Φ. 27

28 FN-M200 φυσαρμόνικα πόρτα με οδηγό βαρέως τύπου folding system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Σύστημα "φυσαρμόνικας" πόρτας INAL βαρέως τύπου με πιστοποιημένο οδηγό αλουμινίου 70mm x 80mm με ενσωματωμένη ανοξείδωτη μπάρα ολίσθησης ράουλου και με βαρέως τύπου, πιστοποιημένα ανοξείδωτα ράουλα. Η αναδίπλωση των φύλλων επιτυγχάνεται με τη χρήση βαρέως τύπου μεντεσέ στο άνω και κάτω προφίλ και ενός ανοξείδωτου ράουλου βαρέως τύπου στο μέσο της άνω μπάζας σε κάθε φύλλο του συστήματος, έτσι το φύλλο αναδιπλώνεται κάθετα μισό μέσα και μισό έξω από το άνοιγμά μας. Στεγανοποίηση με πολυκαρβονικά προφίλ μεταξύ των φύλλων. Κλείδωμα με εμπρόσθιους ανοξείδωτους σύρτες και κλειδαριά διπλού κλειδώματος. τεχνικές προδιαγραφές Τύπος κρυστάλλου Securit ή Triplex Πάχος κρυστάλλου 10-12mm Βάρος φύλλου max 90kg Μέγιστο πλάτος φύλλου 1,00m Μέγιστο ύψος ανοίγματος 3,50m Τύπος συστήματος FN-Μ200 Εμπρόσθιο κλείδωμα Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή Χωρίς οδηγό στο δάπεδο, Δεν απαιτούνται εγκοπές στο κρύσταλλο ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΕΦΑΡΜΟΓΕΣ A B C D E F G H I J K L M N O P Q R S T U V W X Y 28

29 70,00 80,00 Oδηγός αλουμινίου βαρέως τύπου 70x80 με ενσωματωμένο άξονα ολίσθησης ραούλου από ανοξείδωτο χάλυβα. ΤΕΣΤ ΑΝΤΟΧΗΣ: 3.450kgr (165/ E.M.Π.). Ραούλο με σφιγκτήρα PR200 από ανοξείδωτο χάλυβα. ΤΕΣΤ ΑΝΤΟΧΗΣ: 4.600kgr (165/ E.M.Π.). 20,00 INTERMETAL SA PATENT Y 23,00 102,00 125,00 Heavy duty hinges between the panels. Y mm * Ομοίως διαθέσιμο σε FNM150 & FNM100 23,00 τύποι κλειδώματος ΕΜΠΡΟΣΘΙΟ ΚΛΕΙΔΩΜΑ Μακροχρόνια λειτουργία 102,00 125,00 ΧΩΡΙΣ ΟΔΗΓΟ ΔΑΠΕΔΟΥ 11,00 38,00 Μηχανισμός κλειδ/τος με κυλίνδρο. Μηχανισμός κλειδ/τος με μισό κύλινδρο και πόμολο. Ανοξείδωτος σύρτης. ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ ΕΓΚΟΠΕΣ ΣΤΟ ΚΡΥΣΤΑΛΛΟ ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (SECURIT) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 315mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (χωρίς τα μισά φύλλα)(τεμ.) =Α.Φ. 1ο (μισό φύλλο) πλάτος γυαλιού (mm) = Π.Γ. 1 Πλάτος γυαλιού (υπόλοιπα φύλλα) (mm) = Π.Γ. Φ Π.Γ.Φ. = {Π.Α. [(Α.Φ. +1)x 3mm] +83mm]}: (Α.Φ. +0,5) Π.Γ. 1 = (Π.Γ.Φ. : 2) +51mm ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΤΡΩΝ (TRIPLEX) ΚΡΥΣΤΑΛΛΟΥ Ύψος γυαλιού (mm) = Y 300mm, ( Y = από κάτω μέρος κοιλοδοκού) Πλάτος ανοίγματος (mm) = Π.Α. Αριθμός φύλλων (χωρίς τα μισά φύλλα)(τεμ.) =Α.Φ. 1ο (μισό φύλλο) πλάτος γυαλιού (mm) = Π.Γ. 1 Πλάτος γυαλιού (υπόλοιπα φύλλα) (mm) = Π.Γ. Φ Π.Γ.Φ. = {Π.Α. [(Α.Φ. +1)x 3mm] +83mm]}: (Α.Φ. +0,5) Π.Γ. 1 = (Π.Γ.Φ. : 2) +51mm 29

30 PANORAMA πτυσσόμενη γυάλινη πόρτα folding system Διαθέσιμο σε Do It Yourself (DIY) ή κατόπιν παραγγελίας. Το σύστημα φυσαρμόνικας PANORAMA είναι κατάλληλο για χωρίσματα εσωτερικών χώρων με τη χρήση ειδικού σχεδιασμού άνω & κάτω μεντεσέδων χωρίς προφίλ. Στεγανοποίηση με PVC ή πολυκαρμπονικά προφίλ μεταξύ των γυάλινων φύλλων. Κλείδωμα με εμπρόσθιους ανοξείδωτους πείρους στους κάτω μεντεσέδες. Με οδηγό δαπέδου. ΑΠΟΘΗΚΕΥΣΗ ΦΥΛΛΩΝ / ΕΦΑΡΜΟΓΕΣ A B C D E F τεχνικές προδιαγραφές G Τύπος κρυστάλλου Securit Πάχος κρυστάλλου mm Βάρος φύλλου max 70kg Μέγιστο πλάτος φύλλου 1,00m Μέγιστο ύψος ανοίγματος 2,70m Τύπος συστήματος PANORAMA Εμπρόσθιο κλείδωμα Φινίρισμα Φυσική ανοδίωση, Σατινέ ανοδίωση, Ηλεκτροστατική βαφή ΜΕ οδηγό στο δάπεδο, απαιτούνται εγκοπές στο κρύσταλλο I H 30

31 70,00 μεντεσέδες συστήματος 5,00 100,00 80,00 INTERMETAL SA PATENT 100,00 10 Oδηγός αλουμινίου βαρέως τύπου 70x80 με ενσωματωμένο άξονα ολίσθησης ραούλου από ανοξείδωτο χάλυβα. ΤΕΣΤ ΑΝΤΟΧΗΣ: 3.450kgr (165/ E.M.Π.). Μεντεσές άνω μονός με ράουλο ΚΩΔ. 501MR Μεντεσές άνω διπλός με ράουλο ΚΩΔ. 501DR Μεντεσές άνω διπλός ελεύθερος ΚΩΔ. 501D Μεντεσές κάτω διπλός με πείρο ΚΩΔ. 502DP Με οδηγό δαπέδου Απαιτούνται εγκοπές στο γυαλί Μεντεσές κάτω διπλός με σύρτη ΚΩΔ. 502DS Μεντεσές κάτω μονός με πείρο ΚΩΔ. 502MP οδηγός δαπέδου κάτοψη 31
