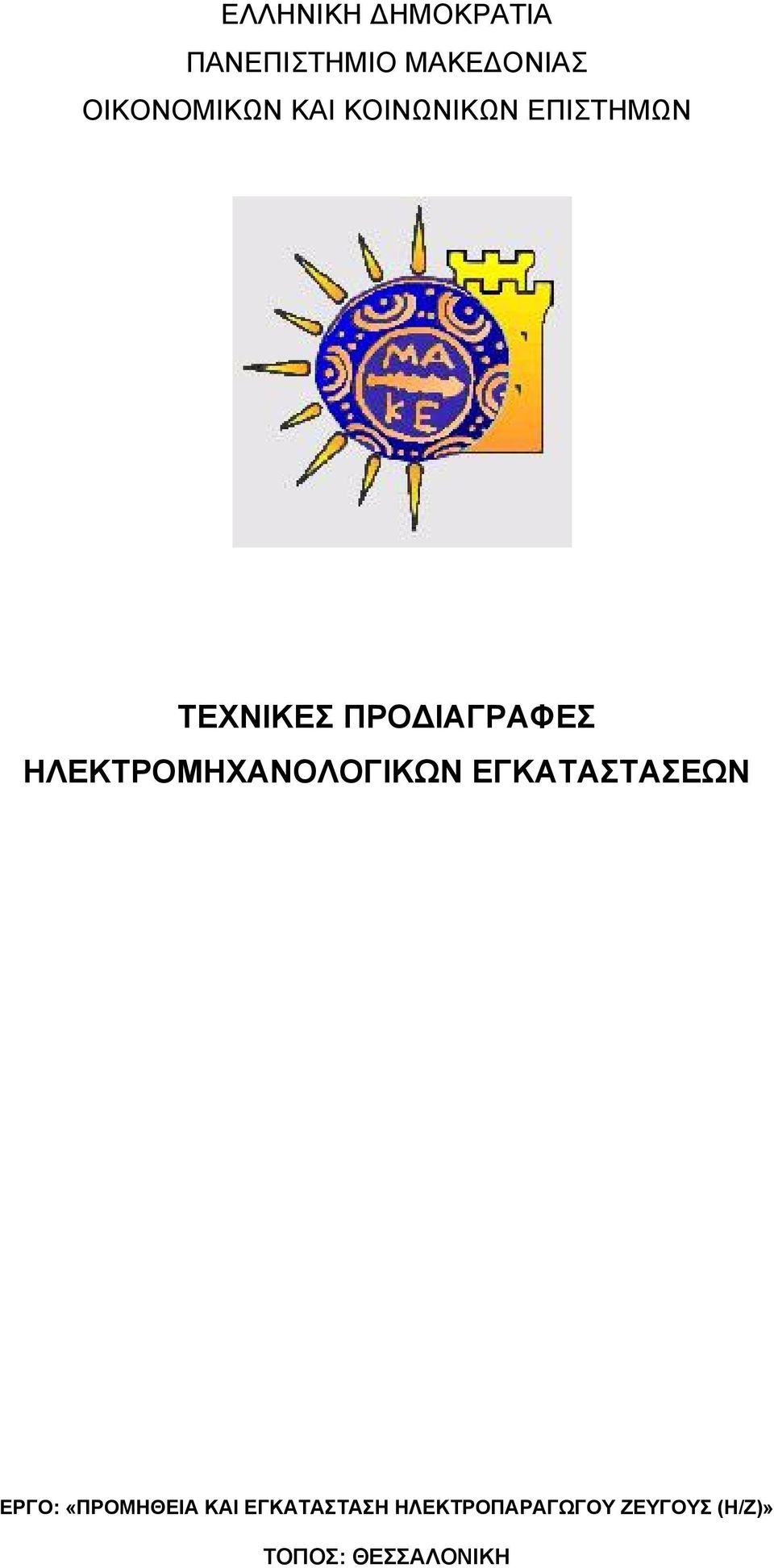

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΑΝΕΠΙΣΤΗΜΙΟ ΜΑΚΕΔΟΝΙΑΣ ΟΙΚΟΝΟΜΙΚΩΝ ΚΑΙ ΚΟΙΝΩΝΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΕΡΓΟ: «ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟΥ ΖΕΥΓΟΥΣ (Η/Ζ)» ΤΟΠΟΣ: ΘΕΣΣΑΛΟΝΙΚΗ

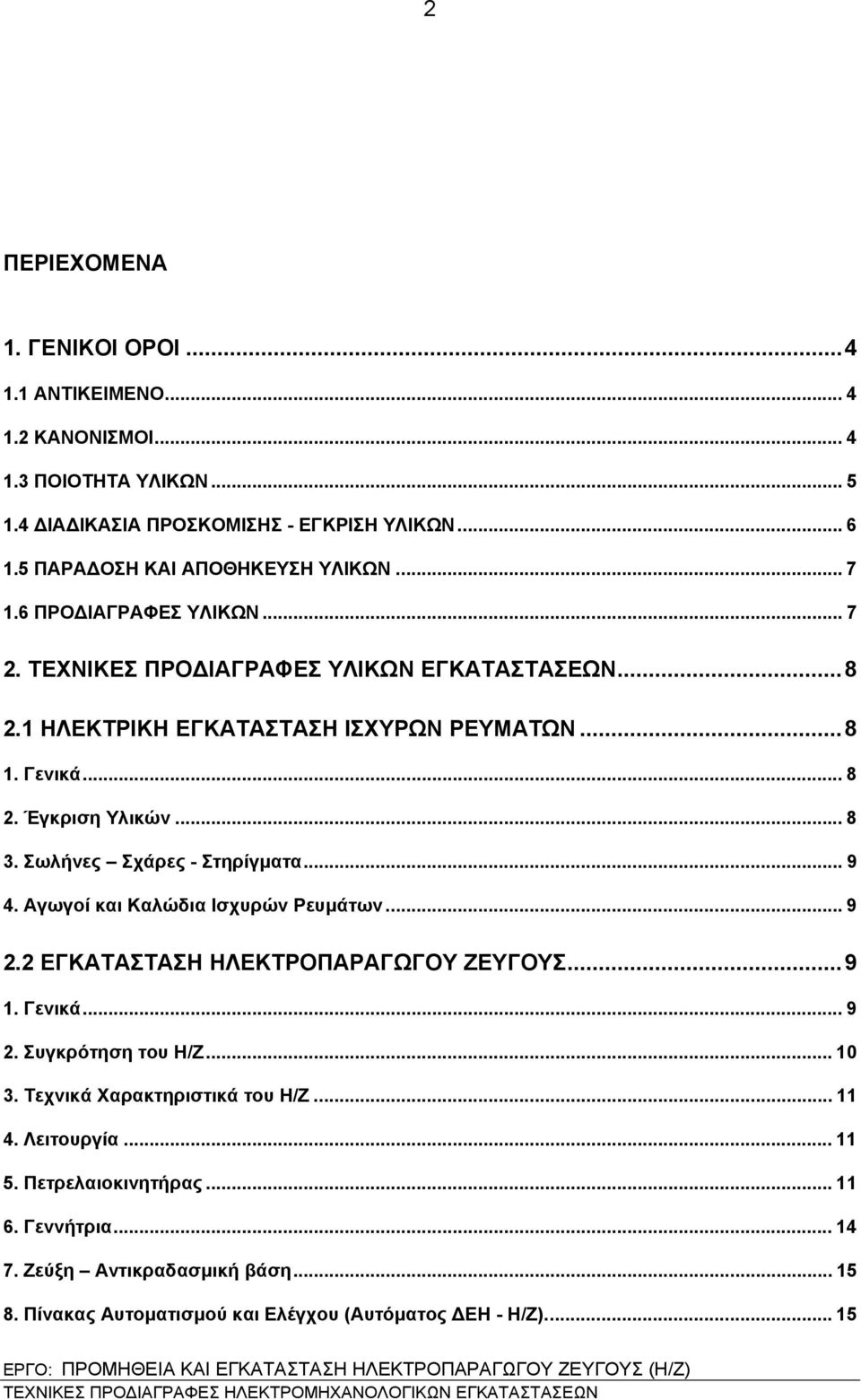

2 2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΝΤΙΚΕΙΜΕΝΟ ΚΑΝΟΝΙΣΜΟΙ ΠΟΙΟΤΗΤΑ ΥΛΙΚΩΝ ΔΙΑΔΙΚΑΣΙΑ ΠΡΟΣΚΟΜΙΣΗΣ - ΕΓΚΡΙΣΗ ΥΛΙΚΩΝ ΠΑΡΑΔΟΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ ΥΛΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΕΣ ΥΛΙΚΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΥΛΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΙΣΧΥΡΩΝ ΡΕΥΜΑΤΩΝ Γενικά Έγκριση Υλικών Σωλήνες Σχάρες - Στηρίγματα Αγωγοί και Καλώδια Ισχυρών Ρευμάτων ΕΓΚΑΤΑΣΤΑΣΗ ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟΥ ΖΕΥΓΟΥΣ Γενικά Συγκρότηση του Η/Ζ Τεχνικά Χαρακτηριστικά του Η/Ζ Λειτουργία Πετρελαιοκινητήρας Γεννήτρια Ζεύξη Αντικραδασμική βάση Πίνακας Αυτοματισμού και Ελέγχου (Αυτόματος ΔΕΗ - Η/Ζ)... 15

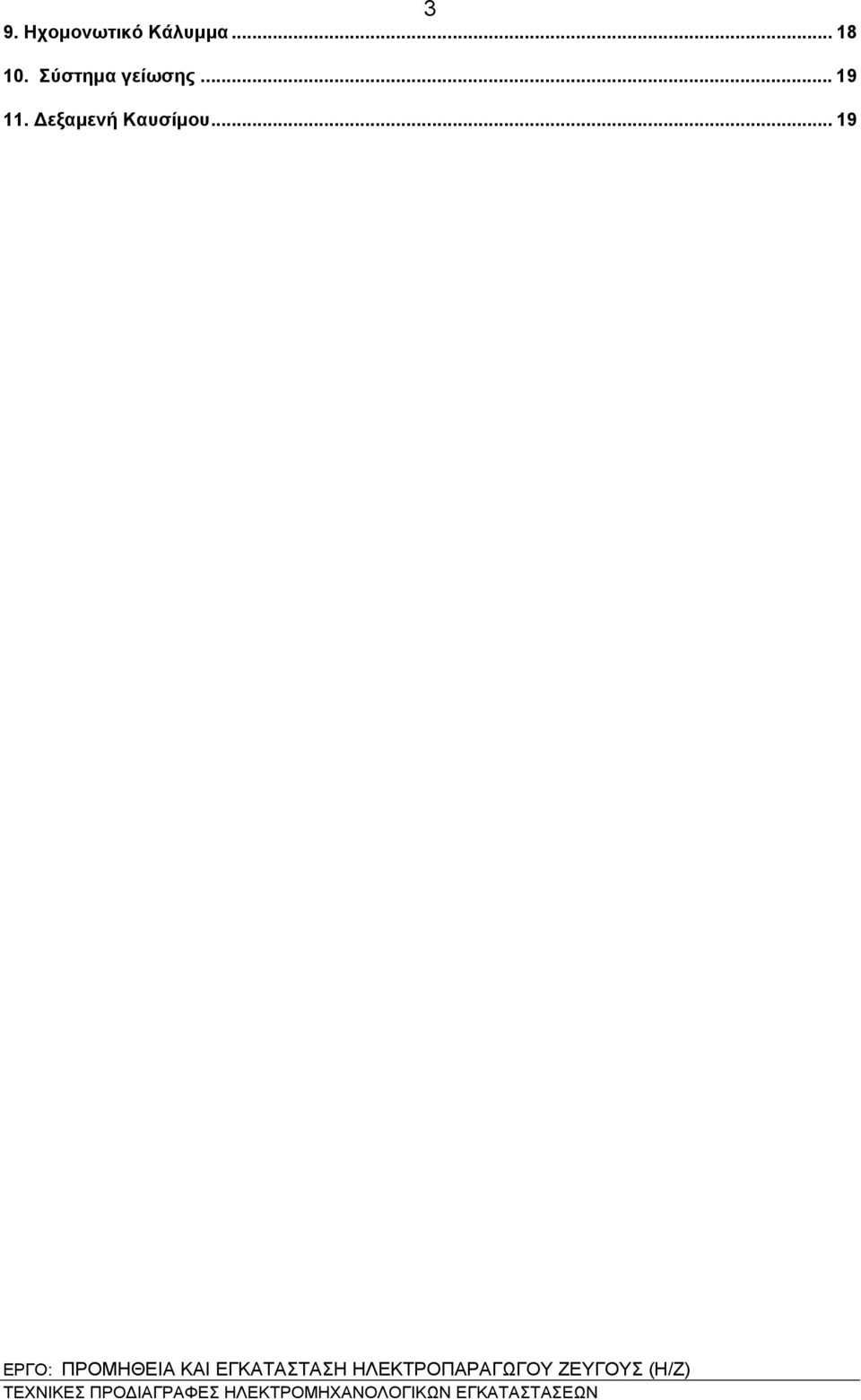

3 3 9. Ηχομονωτικό Κάλυμμα Σύστημα γείωσης Δεξαμενή Καυσίμου... 19

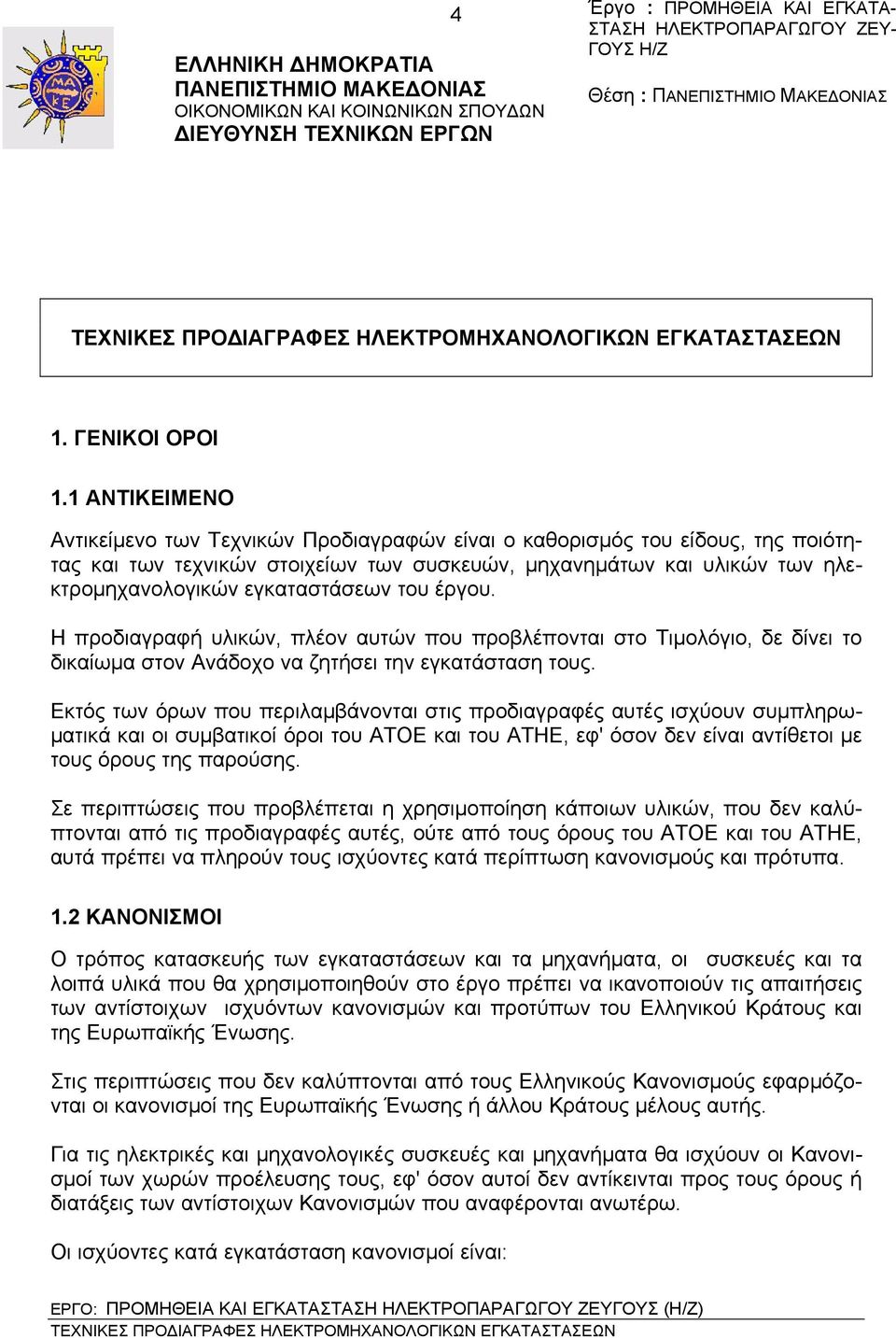

4 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΑΝΕΠΙΣΤΗΜΙΟ ΜΑΚΕΔΟΝΙΑΣ ΟΙΚΟΝΟΜΙΚΩΝ ΚΑΙ ΚΟΙΝΩΝΙΚΩΝ ΣΠΟΥΔΩΝ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ 4 Έργο : ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑ- ΣΤΑΣΗ ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟΥ ΖΕΥ- ΓΟΥΣ Η/Ζ Θέση : ΠΑΝΕΠΙΣΤΗΜΙΟ ΜΑΚΕΔΟΝΙΑΣ 1. ΓΕΝΙΚΟΙ ΟΡΟΙ 1.1 ΑΝΤΙΚΕΙΜΕΝΟ Αντικείμενο των Τεχνικών Προδιαγραφών είναι ο καθορισμός του είδους, της ποιότητας και των τεχνικών στοιχείων των συσκευών, μηχανημάτων και υλικών των ηλεκτρομηχανολογικών εγκαταστάσεων του έργου. Η προδιαγραφή υλικών, πλέον αυτών που προβλέπονται στο Τιμολόγιο, δε δίνει το δικαίωμα στον Ανάδοχο να ζητήσει την εγκατάσταση τους. Εκτός των όρων που περιλαμβάνονται στις προδιαγραφές αυτές ισχύουν συμπληρωματικά και οι συμβατικοί όροι του ΑΤΟΕ και του ΑΤΗΕ, εφ' όσον δεν είναι αντίθετοι με τους όρους της παρούσης. Σε περιπτώσεις που προβλέπεται η χρησιμοποίηση κάποιων υλικών, που δεν καλύπτονται από τις προδιαγραφές αυτές, ούτε από τους όρους του ΑΤΟΕ και του ΑΤΗΕ, αυτά πρέπει να πληρούν τους ισχύοντες κατά περίπτωση κανονισμούς και πρότυπα. 1.2 ΚΑΝΟΝΙΣΜΟΙ Ο τρόπος κατασκευής των εγκαταστάσεων και τα μηχανήματα, οι συσκευές και τα λοιπά υλικά που θα χρησιμοποιηθούν στο έργο πρέπει να ικανοποιούν τις απαιτήσεις των αντίστοιχων ισχυόντων κανονισμών και προτύπων του Ελληνικού Κράτους και της Ευρωπαϊκής Ένωσης. Στις περιπτώσεις που δεν καλύπτονται από τους Ελληνικούς Κανονισμούς εφαρμόζονται οι κανονισμοί της Ευρωπαϊκής Ένωσης ή άλλου Κράτους μέλους αυτής. Για τις ηλεκτρικές και μηχανολογικές συσκευές και μηχανήματα θα ισχύουν οι Κανονισμοί των χωρών προέλευσης τους, εφ' όσον αυτοί δεν αντίκεινται προς τους όρους ή διατάξεις των αντίστοιχων Κανονισμών που αναφέρονται ανωτέρω. Οι ισχύοντες κατά εγκατάσταση κανονισμοί είναι:

5 1.2.1 ΚΑΝΟΝΙΣΜΟΙ ΓΕΝΙΚΗΣ ΙΣΧΥΟΣ 1. Γενικός Οικοδομικός Κανονισμός ΝΔ 8/ Κτιριοδομικός Κανονισμός. 3. Πρότυπα ΕΛΟΤ και ΕΝ. 4. Πρότυπα ISO, IEC, DIN και VDE συμπληρωματικά πρός τα ανωτέρω ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ 1. Γερμανικοί κανονισμοί VDE συμπληρωματικά προς τους ελληνικούς. 2. Οδηγίες της Διεύθυνσης εκμετάλλευσης και διανομής της ΔΕΗ. 3. Πρότυπο ISO/IEC Πρότυπα EN 50172, Πρότυπα ANSI/EIA/TIA 568 A. 6. Πρότυπα EIBA ΠΟΙΟΤΗΤΑ ΥΛΙΚΩΝ Όλα τα υλικά που πρόκειται να χρησιμοποιηθούν για την εκτέλεση του έργου, θα πρέπει να είναι καινούργια και τυποποιημένα προϊόντα ευφήμως γνωστών κατασκευαστών που ασχολούνται κανονικά με την παραγωγή τέτοιων υλικών, χωρίς ελαττώματα και να έχουν τις διαστάσεις και τα βάρη που προβλέπονται από τους κανονισμούς ή καθορίζονται από τις προδιαγραφές αυτές Για τις περιπτώσεις που αναφέρονται ονόματα κατασκευαστών, σημειώνονται τα εξής: Υλικά των αναφερομένων κατασκευαστών που δεν είναι σύμφωνα με τις προδιαγραφές, δεν θα γίνονται δεκτά. Τα ονόματα των κατασκευαστών δεν αναφέρονται για να δεσμεύσουν την προέλευση των υλικών και μηχανημάτων, αλλά για να καθορίσουν το επιθυμητό επίπεδο ποιότητας, αποδόσεων και τεχνικών χαρακτηριστικών. Υλικά άλλων κατασκευαστών, που είναι σύμφωνα με τις προδιαγραφές, μπορούν να χρησιμοποιηθούν στο έργο, εφόσον εγκριθούν από τον επιβλέποντα μηχανικό Όλα τα υλικά εργοστασιακής παραγωγής πρέπει να είναι "πρώτης διαλογής", άσχετα αν αυτό αναφέρεται ή όχι ρητά στο Τιμολόγιο. Με την έκφραση αυτή εννοείται ότι τα υλικά που θα προσκομίζονται για το Έργο θα είναι από τα καλύτερα προϊόντα της αντίστοιχης εργοστασιακής παραγωγής Αν απαιτούνται δυο ή περισσότερα μηχανήματα ή συσκευές του ιδίου τύπου, αυτά θα πρέπει να είναι του ιδίου κατασκευαστή. Διευκρινίζεται όμως, ότι τα επί μέρους λειτουργικά μέρη ενός μηχανήματος δεν είναι απαραίτητο να είναι του ιδίου κατασκευαστή Κάθε μηχάνημα ή συσκευή θα φέρει σε ευδιάκριτο σημείο πλακέτα, τοποθετημένη από το εργοστάσιο κατασκευής του, με όνομα κατασκευαστή, προέλευση, μοντέλο και αριθμό σειράς. Τα στοιχεία μόνον του εισαγωγέα ή προμηθευτή δεν είναι επαρκή ούτε αποδεκτά.

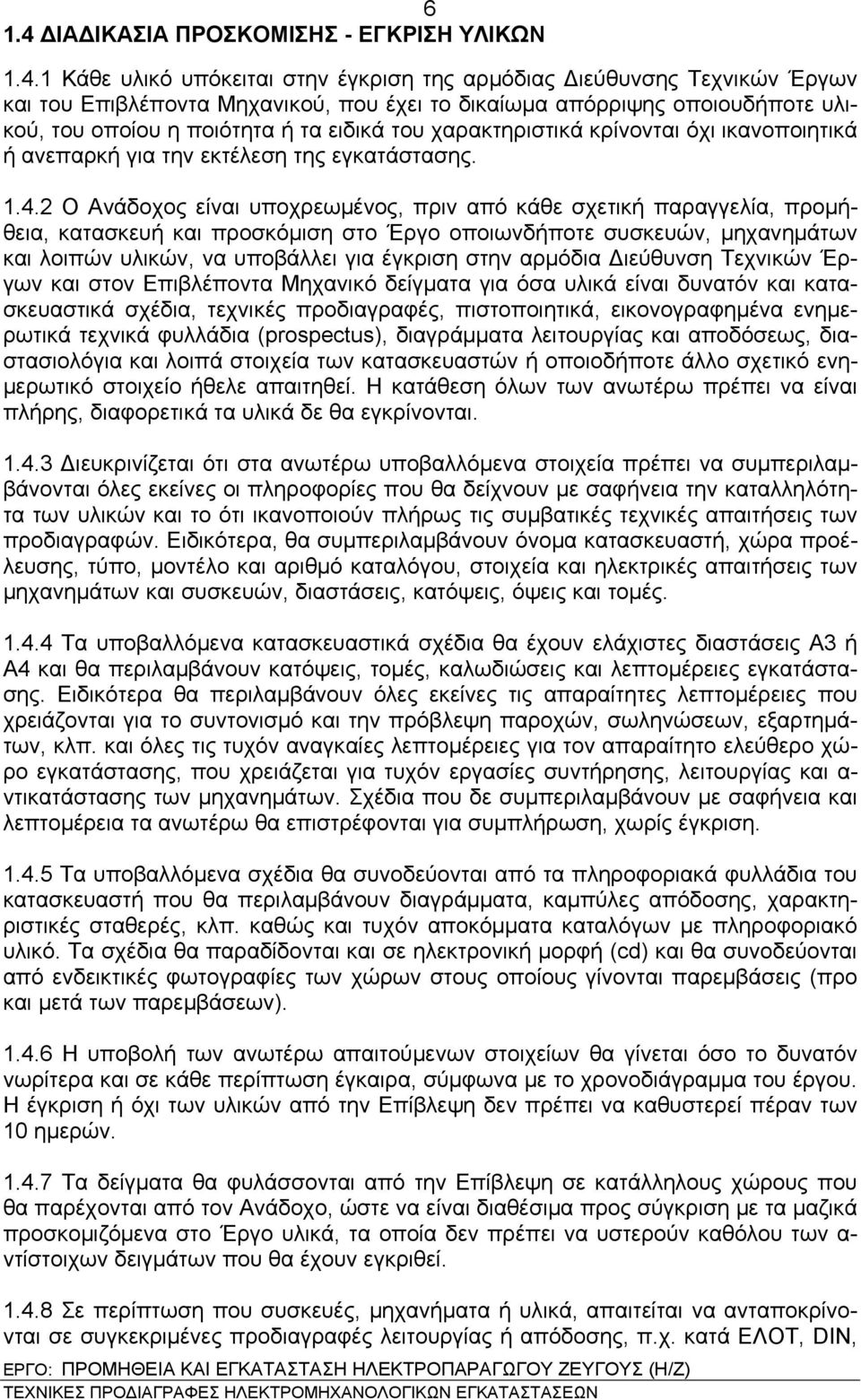

6 6 1.4 ΔΙΑΔΙΚΑΣΙΑ ΠΡΟΣΚΟΜΙΣΗΣ - ΕΓΚΡΙΣΗ ΥΛΙΚΩΝ Κάθε υλικό υπόκειται στην έγκριση της αρμόδιας Διεύθυνσης Τεχνικών Έργων και του Επιβλέποντα Μηχανικού, που έχει το δικαίωμα απόρριψης οποιουδήποτε υλικού, του οποίου η ποιότητα ή τα ειδικά του χαρακτηριστικά κρίνονται όχι ικανοποιητικά ή ανεπαρκή για την εκτέλεση της εγκατάστασης Ο Ανάδοχος είναι υποχρεωμένος, πριν από κάθε σχετική παραγγελία, προμήθεια, κατασκευή και προσκόμιση στο Έργο οποιωνδήποτε συσκευών, μηχανημάτων και λοιπών υλικών, να υποβάλλει για έγκριση στην αρμόδια Διεύθυνση Τεχνικών Έργων και στον Επιβλέποντα Μηχανικό δείγματα για όσα υλικά είναι δυνατόν και κατασκευαστικά σχέδια, τεχνικές προδιαγραφές, πιστοποιητικά, εικονογραφημένα ενημερωτικά τεχνικά φυλλάδια (prospectus), διαγράμματα λειτουργίας και αποδόσεως, διαστασιολόγια και λοιπά στοιχεία των κατασκευαστών ή οποιοδήποτε άλλο σχετικό ενημερωτικό στοιχείο ήθελε απαιτηθεί. Η κατάθεση όλων των ανωτέρω πρέπει να είναι πλήρης, διαφορετικά τα υλικά δε θα εγκρίνονται Διευκρινίζεται ότι στα ανωτέρω υποβαλλόμενα στοιχεία πρέπει να συμπεριλαμβάνονται όλες εκείνες οι πληροφορίες που θα δείχνουν με σαφήνεια την καταλληλότητα των υλικών και το ότι ικανοποιούν πλήρως τις συμβατικές τεχνικές απαιτήσεις των προδιαγραφών. Ειδικότερα, θα συμπεριλαμβάνουν όνομα κατασκευαστή, χώρα προέλευσης, τύπο, μοντέλο και αριθμό καταλόγου, στοιχεία και ηλεκτρικές απαιτήσεις των μηχανημάτων και συσκευών, διαστάσεις, κατόψεις, όψεις και τομές Τα υποβαλλόμενα κατασκευαστικά σχέδια θα έχουν ελάχιστες διαστάσεις Α3 ή Α4 και θα περιλαμβάνουν κατόψεις, τομές, καλωδιώσεις και λεπτομέρειες εγκατάστασης. Ειδικότερα θα περιλαμβάνουν όλες εκείνες τις απαραίτητες λεπτομέρειες που χρειάζονται για το συντονισμό και την πρόβλεψη παροχών, σωληνώσεων, εξαρτημάτων, κλπ. και όλες τις τυχόν αναγκαίες λεπτομέρειες για τον απαραίτητο ελεύθερο χώρο εγκατάστασης, που χρειάζεται για τυχόν εργασίες συντήρησης, λειτουργίας και α- ντικατάστασης των μηχανημάτων. Σχέδια που δε συμπεριλαμβάνουν με σαφήνεια και λεπτομέρεια τα ανωτέρω θα επιστρέφονται για συμπλήρωση, χωρίς έγκριση Τα υποβαλλόμενα σχέδια θα συνοδεύονται από τα πληροφοριακά φυλλάδια του κατασκευαστή που θα περιλαμβάνουν διαγράμματα, καμπύλες απόδοσης, χαρακτηριστικές σταθερές, κλπ. καθώς και τυχόν αποκόμματα καταλόγων με πληροφοριακό υλικό. Τα σχέδια θα παραδίδονται και σε ηλεκτρονική μορφή (cd) και θα συνοδεύονται από ενδεικτικές φωτογραφίες των χώρων στους οποίους γίνονται παρεμβάσεις (προ και μετά των παρεμβάσεων) Η υποβολή των ανωτέρω απαιτούμενων στοιχείων θα γίνεται όσο το δυνατόν νωρίτερα και σε κάθε περίπτωση έγκαιρα, σύμφωνα με το χρονοδιάγραμμα του έργου. Η έγκριση ή όχι των υλικών από την Επίβλεψη δεν πρέπει να καθυστερεί πέραν των 10 ημερών Τα δείγματα θα φυλάσσονται από την Επίβλεψη σε κατάλληλους χώρους που θα παρέχονται από τον Ανάδοχο, ώστε να είναι διαθέσιμα προς σύγκριση με τα μαζικά προσκομιζόμενα στο Έργο υλικά, τα οποία δεν πρέπει να υστερούν καθόλου των α- ντίστοιχων δειγμάτων που θα έχουν εγκριθεί Σε περίπτωση που συσκευές, μηχανήματα ή υλικά, απαιτείται να ανταποκρίνονται σε συγκεκριμένες προδιαγραφές λειτουργίας ή απόδοσης, π.χ. κατά ΕΛΟΤ, DIN,

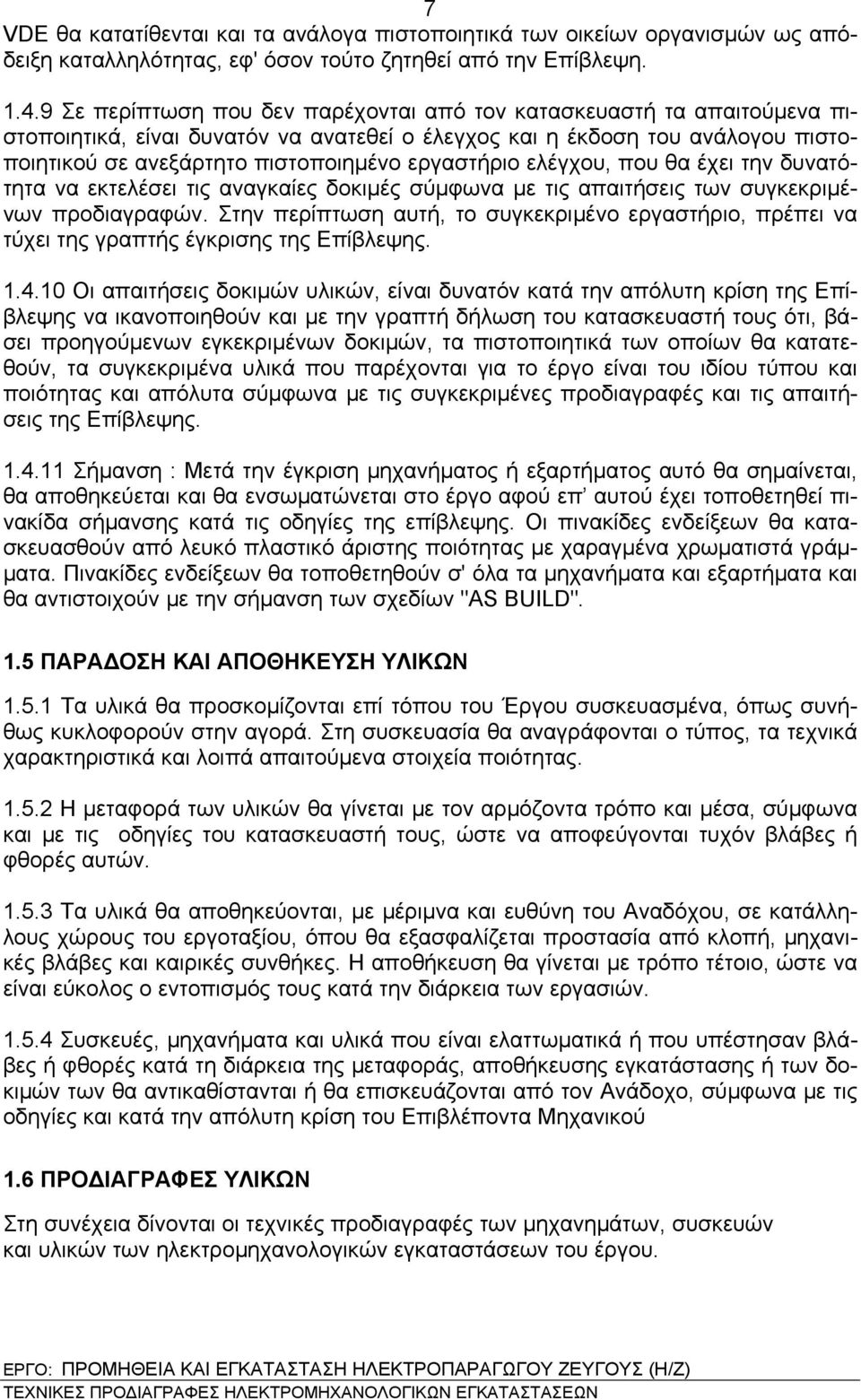

7 7 VDE θα κατατίθενται και τα ανάλογα πιστοποιητικά των οικείων οργανισμών ως απόδειξη καταλληλότητας, εφ' όσον τούτο ζητηθεί από την Επίβλεψη Σε περίπτωση που δεν παρέχονται από τον κατασκευαστή τα απαιτούμενα πιστοποιητικά, είναι δυνατόν να ανατεθεί ο έλεγχος και η έκδοση του ανάλογου πιστοποιητικού σε ανεξάρτητο πιστοποιημένο εργαστήριο ελέγχου, που θα έχει την δυνατότητα να εκτελέσει τις αναγκαίες δοκιμές σύμφωνα με τις απαιτήσεις των συγκεκριμένων προδιαγραφών. Στην περίπτωση αυτή, το συγκεκριμένο εργαστήριο, πρέπει να τύχει της γραπτής έγκρισης της Επίβλεψης Οι απαιτήσεις δοκιμών υλικών, είναι δυνατόν κατά την απόλυτη κρίση της Επίβλεψης να ικανοποιηθούν και με την γραπτή δήλωση του κατασκευαστή τους ότι, βάσει προηγούμενων εγκεκριμένων δοκιμών, τα πιστοποιητικά των οποίων θα κατατεθούν, τα συγκεκριμένα υλικά που παρέχονται για το έργο είναι του ιδίου τύπου και ποιότητας και απόλυτα σύμφωνα με τις συγκεκριμένες προδιαγραφές και τις απαιτήσεις της Επίβλεψης Σήμανση : Μετά την έγκριση μηχανήματος ή εξαρτήματος αυτό θα σημαίνεται, θα αποθηκεύεται και θα ενσωματώνεται στο έργο αφού επ αυτού έχει τοποθετηθεί πινακίδα σήμανσης κατά τις οδηγίες της επίβλεψης. Οι πινακίδες ενδείξεων θα κατασκευασθούν από λευκό πλαστικό άριστης ποιότητας με χαραγμένα χρωματιστά γράμματα. Πινακίδες ενδείξεων θα τοποθετηθούν σ' όλα τα μηχανήματα και εξαρτήματα και θα αντιστοιχούν με την σήμανση των σχεδίων "ΑS BUILD". 1.5 ΠΑΡΑΔΟΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ ΥΛΙΚΩΝ Τα υλικά θα προσκομίζονται επί τόπου του Έργου συσκευασμένα, όπως συνήθως κυκλοφορούν στην αγορά. Στη συσκευασία θα αναγράφονται ο τύπος, τα τεχνικά χαρακτηριστικά και λοιπά απαιτούμενα στοιχεία ποιότητας Η μεταφορά των υλικών θα γίνεται με τον αρμόζοντα τρόπο και μέσα, σύμφωνα και με τις οδηγίες του κατασκευαστή τους, ώστε να αποφεύγονται τυχόν βλάβες ή φθορές αυτών Τα υλικά θα αποθηκεύονται, με μέριμνα και ευθύνη του Αναδόχου, σε κατάλληλους χώρους του εργοταξίου, όπου θα εξασφαλίζεται προστασία από κλοπή, μηχανικές βλάβες και καιρικές συνθήκες. Η αποθήκευση θα γίνεται με τρόπο τέτοιο, ώστε να είναι εύκολος ο εντοπισμός τους κατά την διάρκεια των εργασιών Συσκευές, μηχανήματα και υλικά που είναι ελαττωματικά ή που υπέστησαν βλάβες ή φθορές κατά τη διάρκεια της μεταφοράς, αποθήκευσης εγκατάστασης ή των δοκιμών των θα αντικαθίστανται ή θα επισκευάζονται από τον Ανάδοχο, σύμφωνα με τις οδηγίες και κατά την απόλυτη κρίση του Επιβλέποντα Μηχανικού 1.6 ΠΡΟΔΙΑΓΡΑΦΕΣ ΥΛΙΚΩΝ Στη συνέχεια δίνονται οι τεχνικές προδιαγραφές των μηχανημάτων, συσκευών και υλικών των ηλεκτρομηχανολογικών εγκαταστάσεων του έργου.

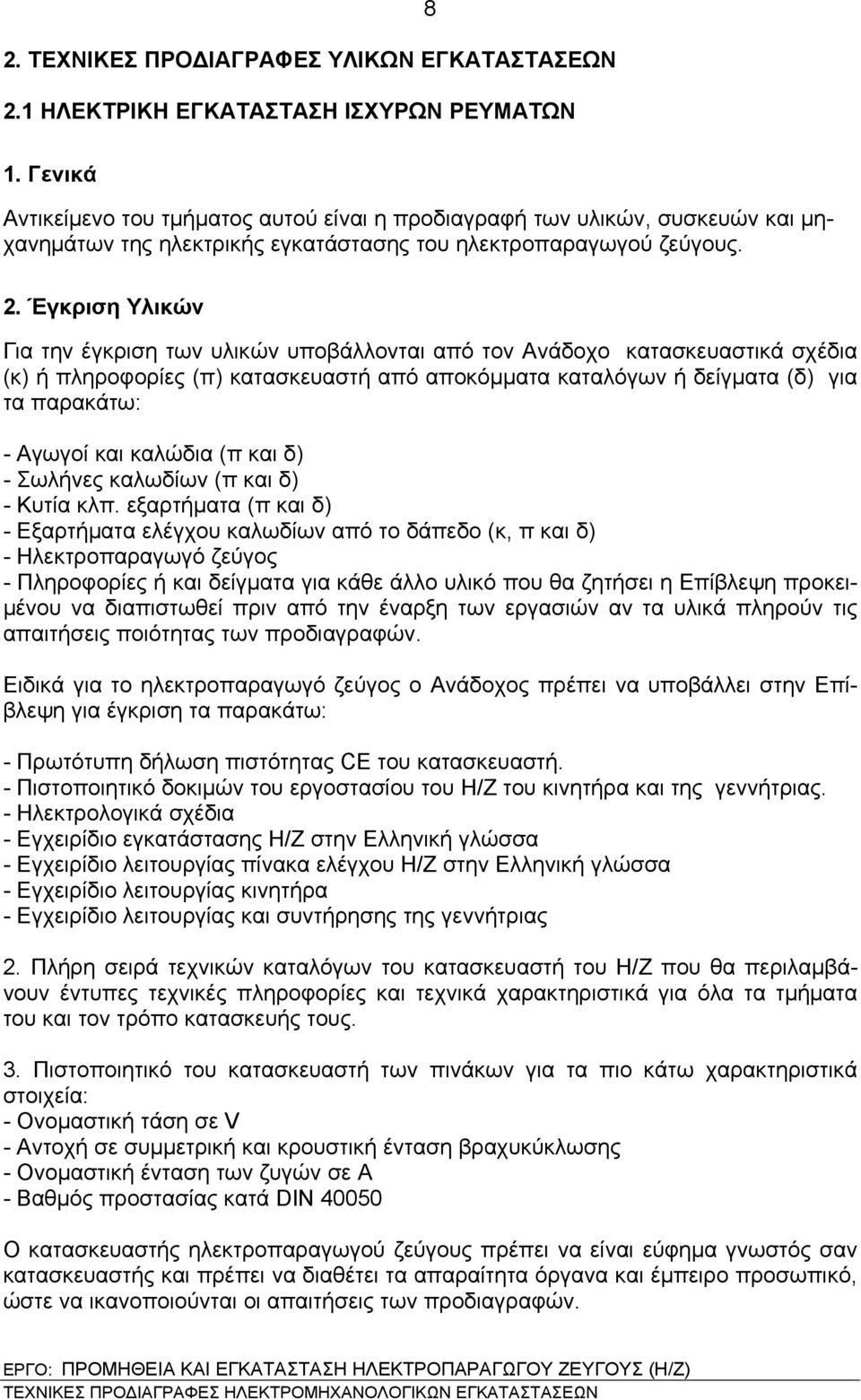

8 2. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΥΛΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ 2.1 ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΙΣΧΥΡΩΝ ΡΕΥΜΑΤΩΝ 8 1. Γενικά Αντικείμενο του τμήματος αυτού είναι η προδιαγραφή των υλικών, συσκευών και μηχανημάτων της ηλεκτρικής εγκατάστασης του ηλεκτροπαραγωγού ζεύγους. 2. Έγκριση Υλικών Για την έγκριση των υλικών υποβάλλονται από τον Ανάδοχο κατασκευαστικά σχέδια (κ) ή πληροφορίες (π) κατασκευαστή από αποκόμματα καταλόγων ή δείγματα (δ) για τα παρακάτω: - Αγωγοί και καλώδια (π και δ) - Σωλήνες καλωδίων (π και δ) - Κυτία κλπ. εξαρτήματα (π και δ) - Εξαρτήματα ελέγχου καλωδίων από το δάπεδο (κ, π και δ) - Ηλεκτροπαραγωγό ζεύγος - Πληροφορίες ή και δείγματα για κάθε άλλο υλικό που θα ζητήσει η Επίβλεψη προκειμένου να διαπιστωθεί πριν από την έναρξη των εργασιών αν τα υλικά πληρούν τις απαιτήσεις ποιότητας των προδιαγραφών. Ειδικά για το ηλεκτροπαραγωγό ζεύγος ο Aνάδοχος πρέπει να υποβάλλει στην Επίβλεψη για έγκριση τα παρακάτω: - Πρωτότυπη δήλωση πιστότητας CE του κατασκευαστή. - Πιστοποιητικό δοκιμών του εργοστασίου του Η/Ζ του κινητήρα και της γεννήτριας. - Ηλεκτρολογικά σχέδια - Εγχειρίδιο εγκατάστασης Η/Ζ στην Ελληνική γλώσσα - Εγχειρίδιο λειτουργίας πίνακα ελέγχου Η/Ζ στην Ελληνική γλώσσα - Εγχειρίδιο λειτουργίας κινητήρα - Εγχειρίδιο λειτουργίας και συντήρησης της γεννήτριας 2. Πλήρη σειρά τεχνικών καταλόγων του κατασκευαστή του Η/Ζ που θα περιλαμβάνουν έντυπες τεχνικές πληροφορίες και τεχνικά χαρακτηριστικά για όλα τα τμήματα του και τον τρόπο κατασκευής τους. 3. Πιστοποιητικό του κατασκευαστή των πινάκων για τα πιο κάτω χαρακτηριστικά στοιχεία: - Ονομαστική τάση σε V - Αντοχή σε συμμετρική και κρουστική ένταση βραχυκύκλωσης - Ονομαστική ένταση των ζυγών σε Α - Βαθμός προστασίας κατά DΙΝ Ο κατασκευαστής ηλεκτροπαραγωγού ζεύγους πρέπει να είναι εύφημα γνωστός σαν κατασκευαστής και πρέπει να διαθέτει τα απαραίτητα όργανα και έμπειρο προσωπικό, ώστε να ικανοποιούνται οι απαιτήσεις των προδιαγραφών.

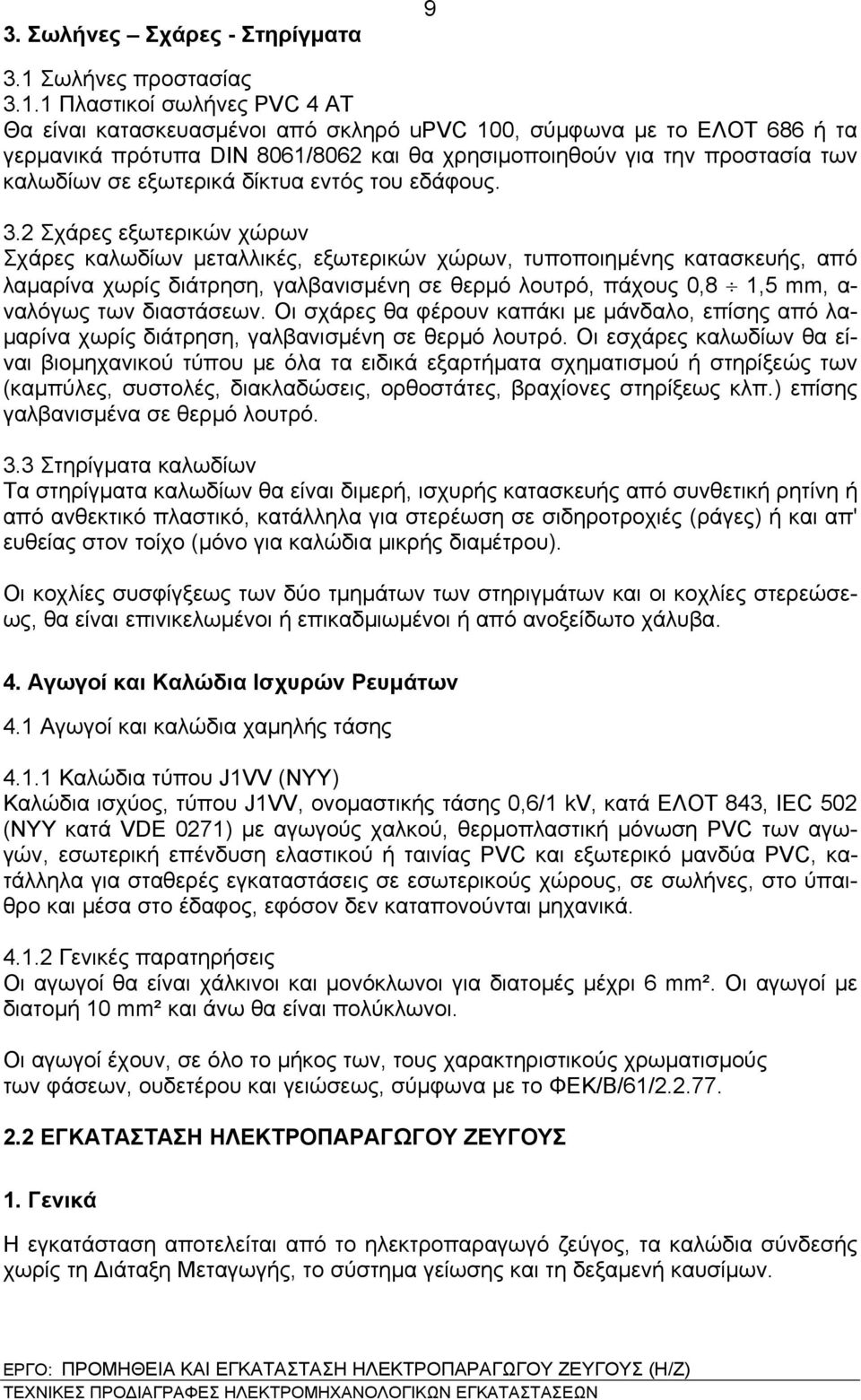

9 3. Σωλήνες Σχάρες - Στηρίγματα Σωλήνες προστασίας Πλαστικοί σωλήνες PVC 4 ΑΤ Θα είναι κατασκευασμένοι από σκληρό upvc 100, σύμφωνα με το EΛOT 686 ή τα γερμανικά πρότυπα DIN 8061/8062 και θα χρησιμοποιηθούν για την προστασία των καλωδίων σε εξωτερικά δίκτυα εντός του εδάφους. 3.2 Σχάρες εξωτερικών χώρων Σχάρες καλωδίων μεταλλικές, εξωτερικών χώρων, τυποποιημένης κατασκευής, από λαμαρίνα χωρίς διάτρηση, γαλβανισμένη σε θερμό λουτρό, πάχους 0,8 1,5 mm, α- ναλόγως των διαστάσεων. Οι σχάρες θα φέρουν καπάκι με μάνδαλο, επίσης από λαμαρίνα χωρίς διάτρηση, γαλβανισμένη σε θερμό λουτρό. Οι εσχάρες καλωδίων θα είναι βιομηχανικού τύπου με όλα τα ειδικά εξαρτήματα σχηματισμού ή στηρίξεώς των (καμπύλες, συστολές, διακλαδώσεις, ορθοστάτες, βραχίονες στηρίξεως κλπ.) επίσης γαλβανισμένα σε θερμό λουτρό. 3.3 Στηρίγματα καλωδίων Τα στηρίγματα καλωδίων θα είναι διμερή, ισχυρής κατασκευής από συνθετική ρητίνη ή από ανθεκτικό πλαστικό, κατάλληλα για στερέωση σε σιδηροτροχιές (ράγες) ή και απ' ευθείας στον τοίχο (μόνο για καλώδια μικρής διαμέτρου). Οι κοχλίες συσφίγξεως των δύο τμημάτων των στηριγμάτων και οι κοχλίες στερεώσεως, θα είναι επινικελωμένοι ή επικαδμιωμένοι ή από ανοξείδωτο χάλυβα. 4. Αγωγοί και Καλώδια Ισχυρών Ρευμάτων 4.1 Aγωγοί και καλώδια χαμηλής τάσης Καλώδια τύπου J1VV (ΝΥΥ) Καλώδια ισχύος, τύπου J1VV, ονομαστικής τάσης 0,6/1 kv, κατά ΕΛΟΤ 843, IEC 502 (ΝΥY κατά VDE 0271) με αγωγούς χαλκού, θερμοπλαστική μόνωση PVC των αγωγών, εσωτερική επένδυση ελαστικού ή ταινίας PVC και εξωτερικό μανδύα PVC, κατάλληλα για σταθερές εγκαταστάσεις σε εσωτερικούς χώρους, σε σωλήνες, στο ύπαιθρο και μέσα στο έδαφος, εφόσον δεν καταπονούνται μηχανικά Γενικές παρατηρήσεις Οι αγωγοί θα είναι χάλκινοι και μονόκλωνοι για διατομές μέχρι 6 mm². Οι αγωγοί με διατομή 10 mm² και άνω θα είναι πολύκλωνοι. Οι αγωγοί έχουν, σε όλο το μήκος των, τους χαρακτηριστικούς χρωματισμούς των φάσεων, ουδετέρου και γειώσεως, σύμφωνα με το ΦΕΚ/Β/61/ ΕΓΚΑΤΑΣΤΑΣΗ ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟΥ ΖΕΥΓΟΥΣ 1. Γενικά Η εγκατάσταση αποτελείται από το ηλεκτροπαραγωγό ζεύγος, τα καλώδια σύνδεσής χωρίς τη Διάταξη Μεταγωγής, το σύστημα γείωσης και τη δεξαμενή καυσίμων.

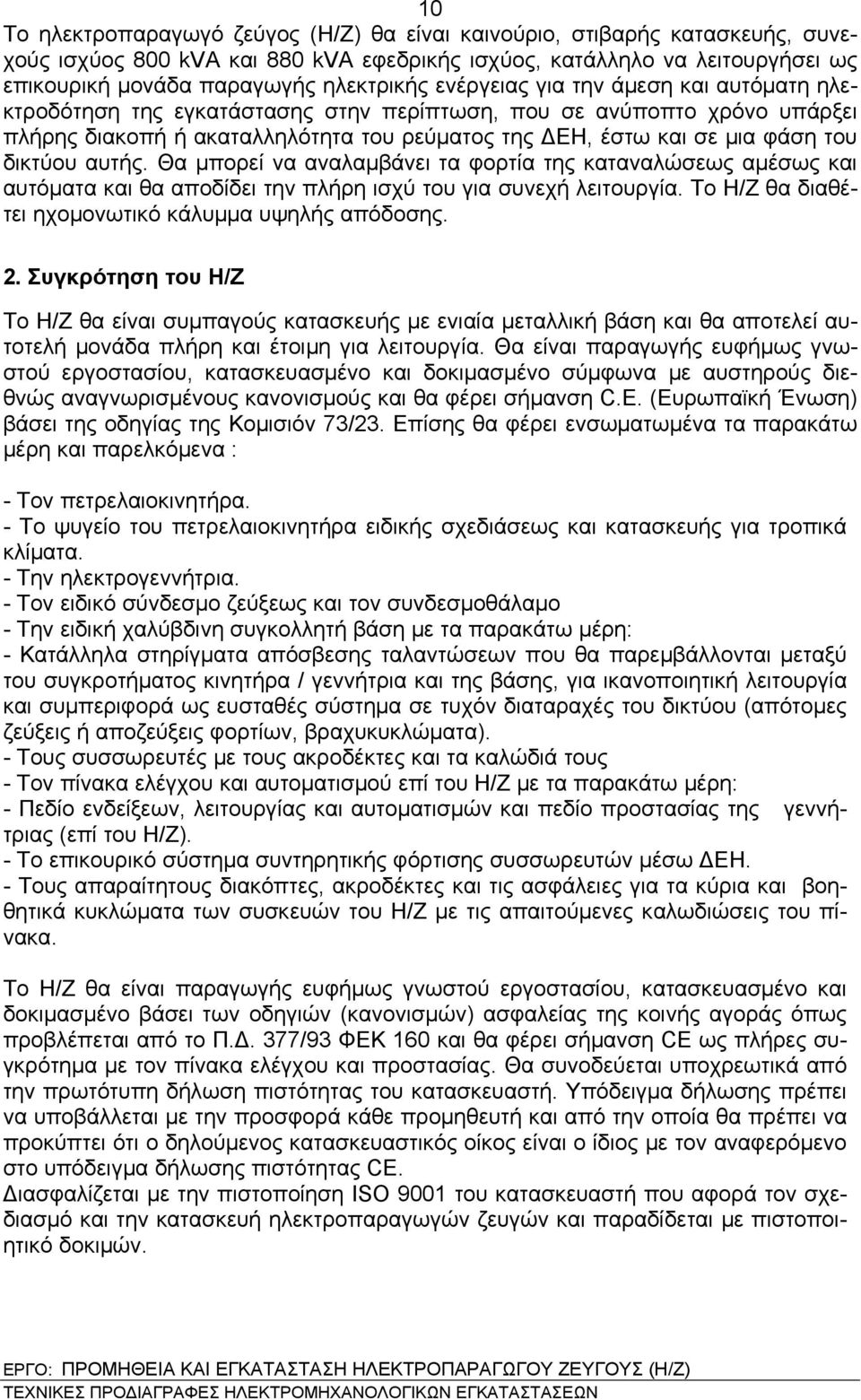

10 10 Το ηλεκτροπαραγωγό ζεύγος (Η/Ζ) θα είναι καινούριο, στιβαρής κατασκευής, συνεχούς ισχύος 800 kva και 880 kva εφεδρικής ισχύος, κατάλληλο να λειτουργήσει ως επικουρική μονάδα παραγωγής ηλεκτρικής ενέργειας για την άμεση και αυτόματη ηλεκτροδότηση της εγκατάστασης στην περίπτωση, που σε ανύποπτο χρόνο υπάρξει πλήρης διακοπή ή ακαταλληλότητα του ρεύματος της ΔΕΗ, έστω και σε μια φάση του δικτύου αυτής. Θα μπορεί να αναλαμβάνει τα φορτία της καταναλώσεως αμέσως και αυτόματα και θα αποδίδει την πλήρη ισχύ του για συνεχή λειτουργία. Το Η/Ζ θα διαθέτει ηχομονωτικό κάλυμμα υψηλής απόδοσης. 2. Συγκρότηση του Η/Ζ Το Η/Ζ θα είναι συμπαγούς κατασκευής με ενιαία μεταλλική βάση και θα αποτελεί αυτοτελή μονάδα πλήρη και έτοιμη για λειτουργία. Θα είναι παραγωγής ευφήμως γνωστού εργοστασίου, κατασκευασμένο και δοκιμασμένο σύμφωνα με αυστηρούς διεθνώς αναγνωρισμένους κανονισμούς και θα φέρει σήμανση C.E. (Ευρωπαϊκή Ένωση) βάσει της οδηγίας της Κομισιόν 73/23. Επίσης θα φέρει ενσωματωμένα τα παρακάτω μέρη και παρελκόμενα : - Τον πετρελαιοκινητήρα. - Tο ψυγείο του πετρελαιοκινητήρα ειδικής σχεδιάσεως και κατασκευής για τροπικά κλίματα. - Την ηλεκτρογεννήτρια. - Τον ειδικό σύνδεσμο ζεύξεως και τον συνδεσμοθάλαμο - Την ειδική χαλύβδινη συγκολλητή βάση με τα παρακάτω μέρη: - Κατάλληλα στηρίγματα απόσβεσης ταλαντώσεων που θα παρεμβάλλονται μεταξύ του συγκροτήματος κινητήρα / γεννήτρια και της βάσης, για ικανοποιητική λειτουργία και συμπεριφορά ως ευσταθές σύστημα σε τυχόν διαταραχές του δικτύου (απότομες ζεύξεις ή αποζεύξεις φορτίων, βραχυκυκλώματα). - Τους συσσωρευτές με τους ακροδέκτες και τα καλώδιά τους - Τον πίνακα ελέγχου και αυτοματισμού επί του Η/Ζ με τα παρακάτω μέρη: - Πεδίο ενδείξεων, λειτουργίας και αυτοματισμών και πεδίο προστασίας της γεννήτριας (επί του Η/Ζ). - Το επικουρικό σύστημα συντηρητικής φόρτισης συσσωρευτών μέσω ΔΕΗ. - Τους απαραίτητους διακόπτες, ακροδέκτες και τις ασφάλειες για τα κύρια και βοηθητικά κυκλώματα των συσκευών του Η/Ζ με τις απαιτούμενες καλωδιώσεις του πίνακα. Το Η/Ζ θα είναι παραγωγής ευφήμως γνωστού εργοστασίου, κατασκευασμένο και δοκιμασμένο βάσει των οδηγιών (κανονισμών) ασφαλείας της κοινής αγοράς όπως προβλέπεται από το Π.Δ. 377/93 ΦΕΚ 160 και θα φέρει σήμανση CE ως πλήρες συγκρότημα με τον πίνακα ελέγχου και προστασίας. Θα συνοδεύεται υποχρεωτικά από την πρωτότυπη δήλωση πιστότητας του κατασκευαστή. Υπόδειγμα δήλωσης πρέπει να υποβάλλεται με την προσφορά κάθε προμηθευτή και από την οποία θα πρέπει να προκύπτει ότι ο δηλούμενος κατασκευαστικός οίκος είναι ο ίδιος με τον αναφερόμενο στο υπόδειγμα δήλωσης πιστότητας CE. Διασφαλίζεται με την πιστοποίηση ISO 9001 του κατασκευαστή που αφορά τον σχεδιασμό και την κατασκευή ηλεκτροπαραγωγών ζευγών και παραδίδεται με πιστοποιητικό δοκιμών.

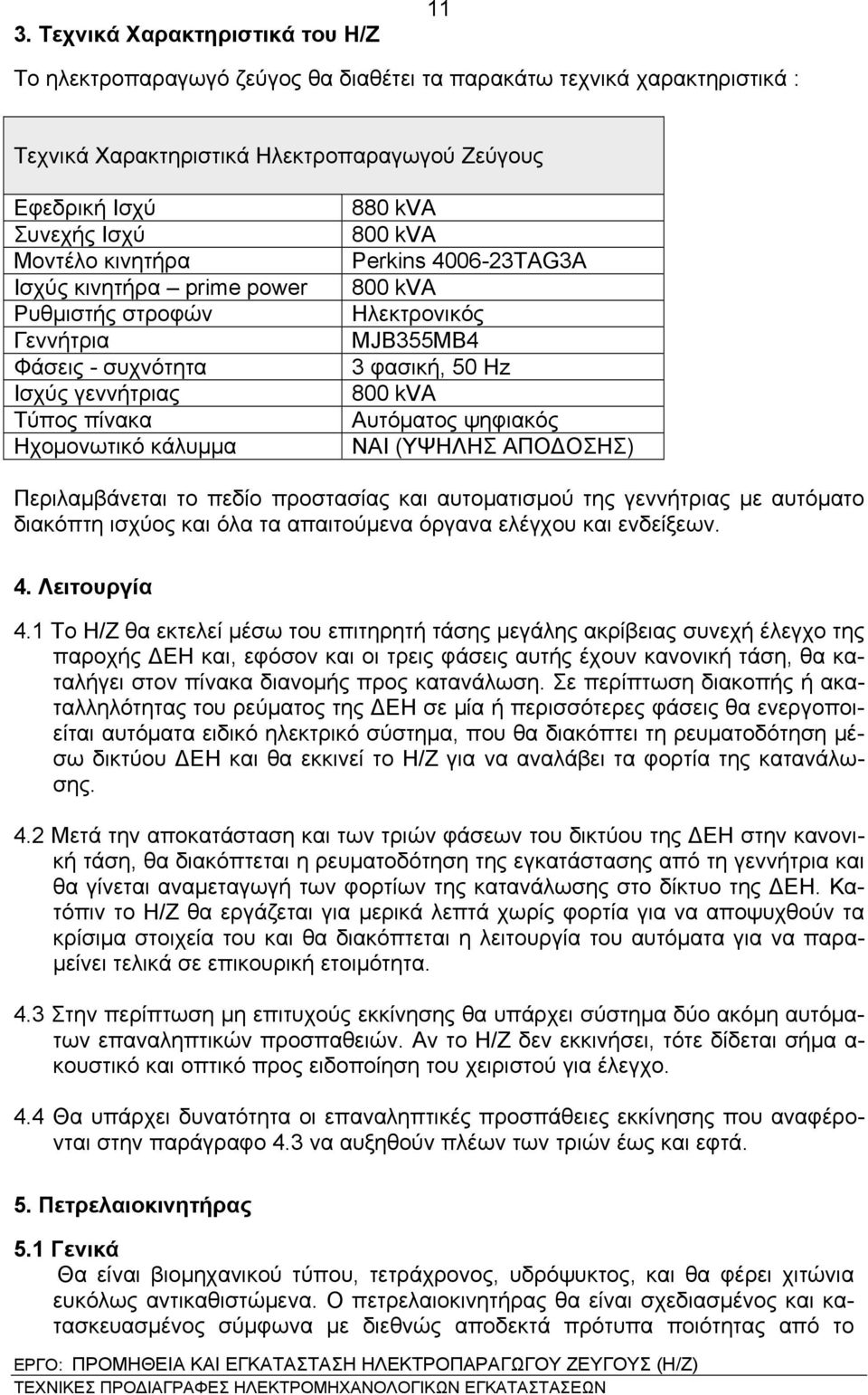

11 3. Τεχνικά Χαρακτηριστικά του Η/Ζ 11 Το ηλεκτροπαραγωγό ζεύγος θα διαθέτει τα παρακάτω τεχνικά χαρακτηριστικά : Τεχνικά Χαρακτηριστικά Ηλεκτροπαραγωγού Ζεύγους Εφεδρική Ισχύ Συνεχής Ισχύ Μοντέλο κινητήρα Ισχύς κινητήρα prime power Ρυθμιστής στροφών Γεννήτρια Φάσεις - συχνότητα Ισχύς γεννήτριας Τύπος πίνακα Ηχομονωτικό κάλυμμα 880 kva 800 kva Perkins ΤAG3A 800 kva Ηλεκτρονικός MJB355MB4 3 φασική, 50 Hz 800 kva Αυτόματος ψηφιακός NAI (ΥΨΗΛΗΣ ΑΠΟΔΟΣΗΣ) Περιλαμβάνεται το πεδίο προστασίας και αυτοματισμού της γεννήτριας με αυτόματο διακόπτη ισχύος και όλα τα απαιτούμενα όργανα ελέγχου και ενδείξεων. 4. Λειτουργία 4.1 Το Η/Ζ θα εκτελεί μέσω του επιτηρητή τάσης μεγάλης ακρίβειας συνεχή έλεγχο της παροχής ΔΕΗ και, εφόσον και οι τρεις φάσεις αυτής έχουν κανονική τάση, θα καταλήγει στον πίνακα διανομής προς κατανάλωση. Σε περίπτωση διακοπής ή ακαταλληλότητας του ρεύματος της ΔΕΗ σε μία ή περισσότερες φάσεις θα ενεργοποιείται αυτόματα ειδικό ηλεκτρικό σύστημα, που θα διακόπτει τη ρευματοδότηση μέσω δικτύου ΔΕΗ και θα εκκινεί το Η/Ζ για να αναλάβει τα φορτία της κατανάλωσης. 4.2 Μετά την αποκατάσταση και των τριών φάσεων του δικτύου της ΔΕΗ στην κανονική τάση, θα διακόπτεται η ρευματοδότηση της εγκατάστασης από τη γεννήτρια και θα γίνεται αναμεταγωγή των φορτίων της κατανάλωσης στο δίκτυο της ΔΕΗ. Κατόπιν το Η/Ζ θα εργάζεται για μερικά λεπτά χωρίς φορτία για να αποψυχθούν τα κρίσιμα στοιχεία του και θα διακόπτεται η λειτουργία του αυτόματα για να παραμείνει τελικά σε επικουρική ετοιμότητα. 4.3 Στην περίπτωση μη επιτυχούς εκκίνησης θα υπάρχει σύστημα δύο ακόμη αυτόματων επαναληπτικών προσπαθειών. Αν το Η/Ζ δεν εκκινήσει, τότε δίδεται σήμα α- κουστικό και οπτικό προς ειδοποίηση του χειριστού για έλεγχο. 4.4 Θα υπάρχει δυνατότητα οι επαναληπτικές προσπάθειες εκκίνησης που αναφέρονται στην παράγραφο 4.3 να αυξηθούν πλέων των τριών έως και εφτά. 5. Πετρελαιοκινητήρας 5.1 Γενικά Θα είναι βιομηχανικού τύπου, τετράχρονος, υδρόψυκτος, και θα φέρει χιτώνια ευκόλως αντικαθιστώμενα. Ο πετρελαιοκινητήρας θα είναι σχεδιασμένος και κατασκευασμένος σύμφωνα με διεθνώς αποδεκτά πρότυπα ποιότητας από το

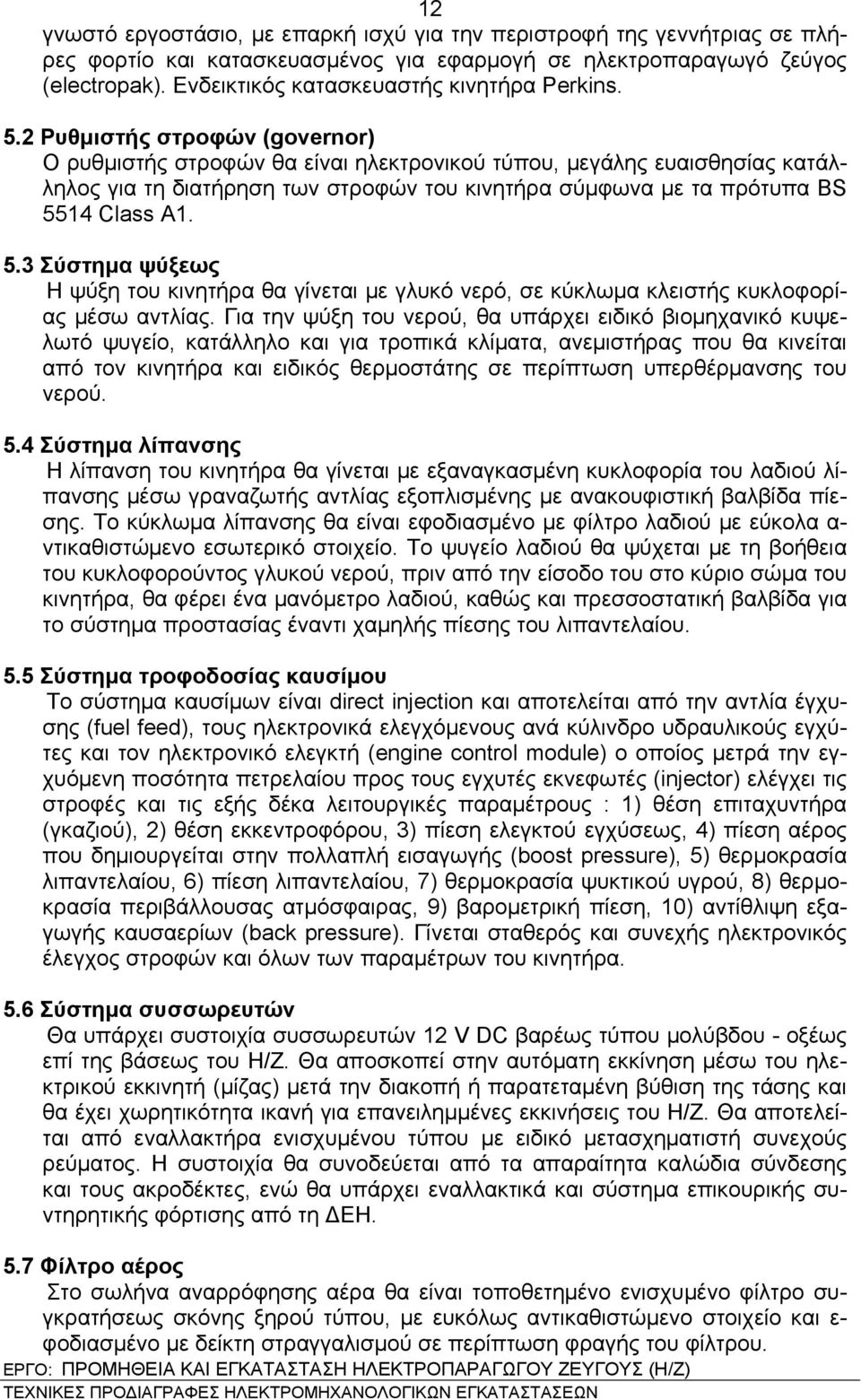

12 12 γνωστό εργοστάσιο, με επαρκή ισχύ για την περιστροφή της γεννήτριας σε πλήρες φορτίο και κατασκευασμένος για εφαρμογή σε ηλεκτροπαραγωγό ζεύγος (electropak). Ενδεικτικός κατασκευαστής κινητήρα Perkins. 5.2 Ρυθμιστής στροφών (governor) Ο ρυθμιστής στροφών θα είναι ηλεκτρονικού τύπου, μεγάλης ευαισθησίας κατάλληλος για τη διατήρηση των στροφών του κινητήρα σύμφωνα με τα πρότυπα BS 5514 Class A Σύστημα ψύξεως Η ψύξη του κινητήρα θα γίνεται με γλυκό νερό, σε κύκλωμα κλειστής κυκλοφορίας μέσω αντλίας. Για την ψύξη του νερού, θα υπάρχει ειδικό βιομηχανικό κυψελωτό ψυγείο, κατάλληλο και για τροπικά κλίματα, ανεμιστήρας που θα κινείται από τον κινητήρα και ειδικός θερμοστάτης σε περίπτωση υπερθέρμανσης του νερού. 5.4 Σύστημα λίπανσης Η λίπανση του κινητήρα θα γίνεται με εξαναγκασμένη κυκλοφορία του λαδιού λίπανσης μέσω γραναζωτής αντλίας εξοπλισμένης με ανακουφιστική βαλβίδα πίεσης. Το κύκλωμα λίπανσης θα είναι εφοδιασμένο με φίλτρο λαδιού με εύκολα α- ντικαθιστώμενο εσωτερικό στοιχείο. Το ψυγείο λαδιού θα ψύχεται με τη βοήθεια του κυκλοφορούντος γλυκού νερού, πριν από την είσοδο του στο κύριο σώμα του κινητήρα, θα φέρει ένα μανόμετρο λαδιού, καθώς και πρεσσοστατική βαλβίδα για το σύστημα προστασίας έναντι χαμηλής πίεσης του λιπαντελαίου. 5.5 Σύστημα τροφοδοσίας καυσίμου Το σύστημα καυσίμων είναι direct injection και αποτελείται από την αντλία έγχυσης (fuel feed), τους ηλεκτρονικά ελεγχόμενους ανά κύλινδρο υδραυλικούς εγχύτες και τον ηλεκτρονικό ελεγκτή (engine control module) ο οποίος μετρά την εγχυόμενη ποσότητα πετρελαίου προς τους εγχυτές εκνεφωτές (injector) ελέγχει τις στροφές και τις εξής δέκα λειτουργικές παραμέτρους : 1) θέση επιταχυντήρα (γκαζιού), 2) θέση εκκεντροφόρου, 3) πίεση ελεγκτού εγχύσεως, 4) πίεση αέρος που δημιουργείται στην πολλαπλή εισαγωγής (boost pressure), 5) θερμοκρασία λιπαντελαίου, 6) πίεση λιπαντελαίου, 7) θερμοκρασία ψυκτικού υγρού, 8) θερμοκρασία περιβάλλουσας ατμόσφαιρας, 9) βαρομετρική πίεση, 10) αντίθλιψη εξαγωγής καυσαερίων (back pressure). Γίνεται σταθερός και συνεχής ηλεκτρονικός έλεγχος στροφών και όλων των παραμέτρων του κινητήρα. 5.6 Σύστημα συσσωρευτών Θα υπάρχει συστοιχία συσσωρευτών 12 V DC βαρέως τύπου μολύβδου - οξέως επί της βάσεως του Η/Ζ. Θα αποσκοπεί στην αυτόματη εκκίνηση μέσω του ηλεκτρικού εκκινητή (μίζας) μετά την διακοπή ή παρατεταμένη βύθιση της τάσης και θα έχει χωρητικότητα ικανή για επανειλημμένες εκκινήσεις του Η/Ζ. Θα αποτελείται από εναλλακτήρα ενισχυμένου τύπου με ειδικό μετασχηματιστή συνεχούς ρεύματος. Η συστοιχία θα συνοδεύεται από τα απαραίτητα καλώδια σύνδεσης και τους ακροδέκτες, ενώ θα υπάρχει εναλλακτικά και σύστημα επικουρικής συντηρητικής φόρτισης από τη ΔΕΗ. 5.7 Φίλτρο αέρος Στο σωλήνα αναρρόφησης αέρα θα είναι τοποθετημένο ενισχυμένο φίλτρο συγκρατήσεως σκόνης ξηρού τύπου, με ευκόλως αντικαθιστώμενο στοιχείο και ε- φοδιασμένο με δείκτη στραγγαλισμού σε περίπτωση φραγής του φίλτρου.

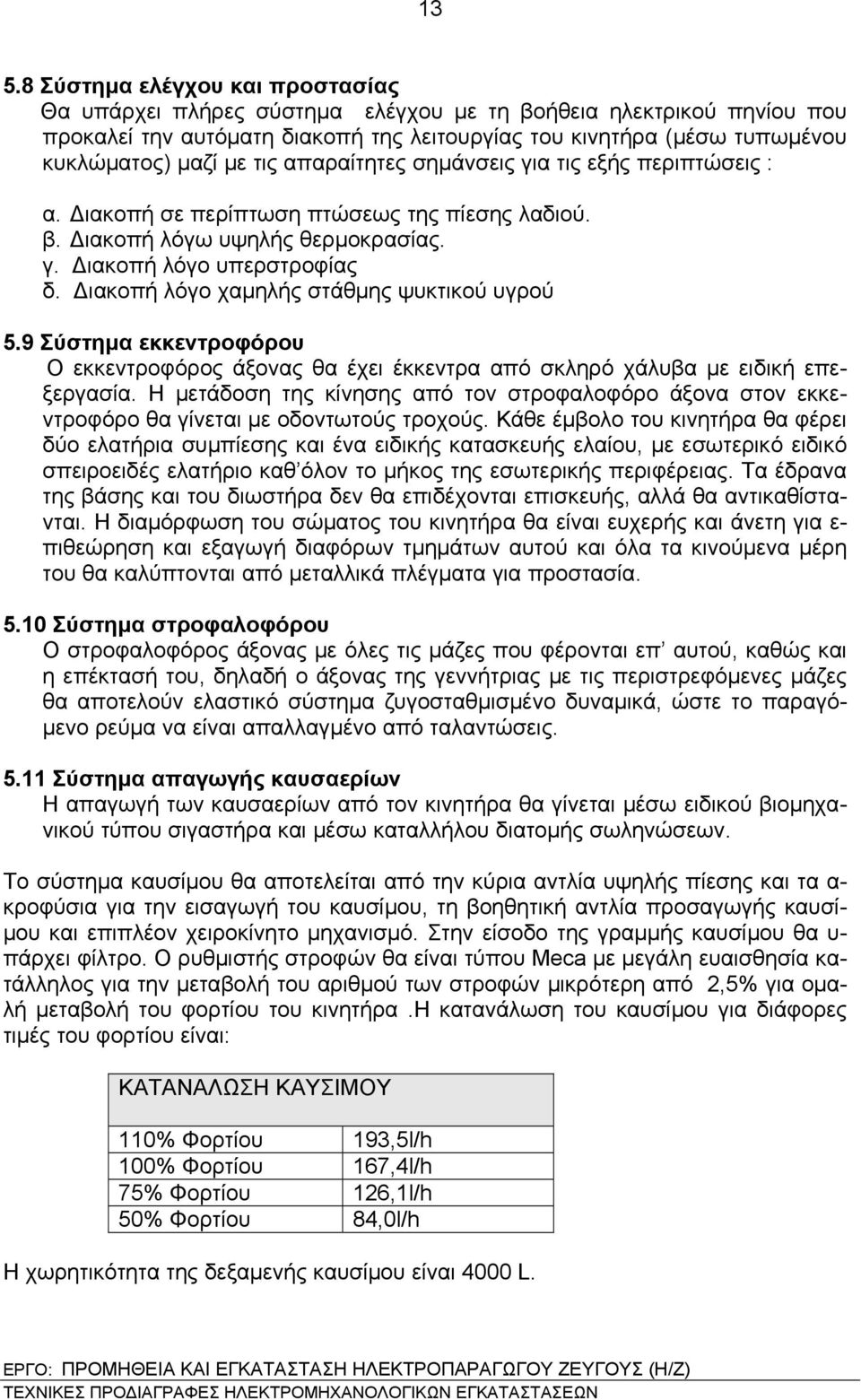

13 Σύστημα ελέγχου και προστασίας Θα υπάρχει πλήρες σύστημα ελέγχου με τη βοήθεια ηλεκτρικού πηνίου που προκαλεί την αυτόματη διακοπή της λειτουργίας του κινητήρα (μέσω τυπωμένου κυκλώματος) μαζί με τις απαραίτητες σημάνσεις για τις εξής περιπτώσεις : α. Διακοπή σε περίπτωση πτώσεως της πίεσης λαδιού. β. Διακοπή λόγω υψηλής θερμοκρασίας. γ. Διακοπή λόγο υπερστροφίας δ. Διακοπή λόγο χαμηλής στάθμης ψυκτικού υγρού 5.9 Σύστημα εκκεντροφόρου Ο εκκεντροφόρος άξονας θα έχει έκκεντρα από σκληρό χάλυβα με ειδική επεξεργασία. Η μετάδοση της κίνησης από τον στροφαλοφόρο άξονα στον εκκεντροφόρο θα γίνεται με οδοντωτούς τροχούς. Κάθε έμβολο του κινητήρα θα φέρει δύο ελατήρια συμπίεσης και ένα ειδικής κατασκευής ελαίου, με εσωτερικό ειδικό σπειροειδές ελατήριο καθ όλον το μήκος της εσωτερικής περιφέρειας. Τα έδρανα της βάσης και του διωστήρα δεν θα επιδέχονται επισκευής, αλλά θα αντικαθίστανται. Η διαμόρφωση του σώματος του κινητήρα θα είναι ευχερής και άνετη για ε- πιθεώρηση και εξαγωγή διαφόρων τμημάτων αυτού και όλα τα κινούμενα μέρη του θα καλύπτονται από μεταλλικά πλέγματα για προστασία Σύστημα στροφαλοφόρου Ο στροφαλοφόρος άξονας με όλες τις μάζες που φέρονται επ αυτού, καθώς και η επέκτασή του, δηλαδή ο άξονας της γεννήτριας με τις περιστρεφόμενες μάζες θα αποτελούν ελαστικό σύστημα ζυγοσταθμισμένο δυναμικά, ώστε το παραγόμενο ρεύμα να είναι απαλλαγμένο από ταλαντώσεις Σύστημα απαγωγής καυσαερίων Η απαγωγή των καυσαερίων από τον κινητήρα θα γίνεται μέσω ειδικού βιομηχανικού τύπου σιγαστήρα και μέσω καταλλήλου διατομής σωληνώσεων. Το σύστημα καυσίμου θα αποτελείται από την κύρια αντλία υψηλής πίεσης και τα α- κροφύσια για την εισαγωγή του καυσίμου, τη βοηθητική αντλία προσαγωγής καυσίμου και επιπλέον χειροκίνητο μηχανισμό. Στην είσοδο της γραμμής καυσίμου θα υ- πάρχει φίλτρο. Ο ρυθμιστής στροφών θα είναι τύπου Meca με μεγάλη ευαισθησία κατάλληλος για την μεταβολή του αριθμού των στροφών μικρότερη από 2,5% για ομαλή μεταβολή του φορτίου του κινητήρα.η κατανάλωση του καυσίμου για διάφορες τιμές του φορτίου είναι: ΚΑΤΑΝΑΛΩΣΗ ΚΑΥΣΙΜΟΥ 110% Φορτίου 193,5l/h 100% Φορτίου 167,4l/h 75% Φορτίου 126,1l/h 50% Φορτίου 84,0l/h Η χωρητικότητα της δεξαμενής καυσίμου είναι 4000 L.

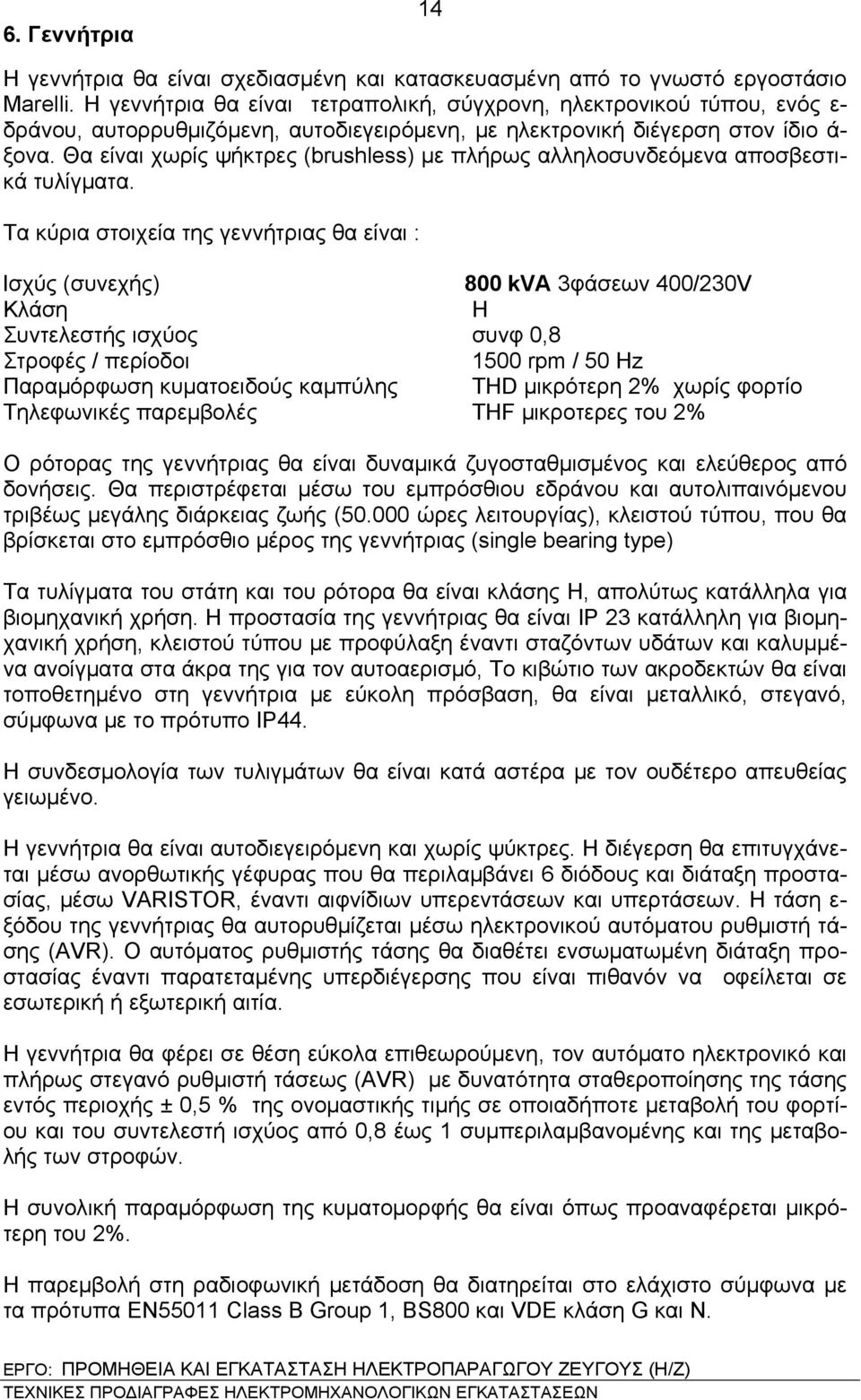

14 6. Γεννήτρια 14 Η γεννήτρια θα είναι σχεδιασμένη και κατασκευασμένη από το γνωστό εργοστάσιο Marelli. H γεννήτρια θα είναι τετραπολική, σύγχρονη, ηλεκτρονικού τύπου, ενός ε- δράνου, αυτορρυθμιζόμενη, αυτοδιεγειρόμενη, με ηλεκτρονική διέγερση στον ίδιο ά- ξονα. Θα είναι χωρίς ψήκτρες (brushless) με πλήρως αλληλοσυνδεόμενα αποσβεστικά τυλίγματα. Τα κύρια στοιχεία της γεννήτριας θα είναι : Ισχύς (συνεχής) 800 kva 3φάσεων 400/230V Κλάση H Συντελεστής ισχύος συνφ 0,8 Στροφές / περίοδοι 1500 rpm / 50 Hz Παραμόρφωση κυματοειδούς καμπύλης THD μικρότερη 2% χωρίς φορτίο Τηλεφωνικές παρεμβολές THF μικροτερες του 2% Ο ρότορας της γεννήτριας θα είναι δυναμικά ζυγοσταθμισμένος και ελεύθερος από δονήσεις. Θα περιστρέφεται μέσω του εμπρόσθιου εδράνου και αυτολιπαινόμενου τριβέως μεγάλης διάρκειας ζωής ( ώρες λειτουργίας), κλειστού τύπου, που θα βρίσκεται στο εμπρόσθιο μέρος της γεννήτριας (single bearing type) Τα τυλίγματα του στάτη και του ρότορα θα είναι κλάσης Η, απολύτως κατάλληλα για βιομηχανική χρήση. Η προστασία της γεννήτριας θα είναι ΙΡ 23 κατάλληλη για βιομηχανική χρήση, κλειστού τύπου με προφύλαξη έναντι σταζόντων υδάτων και καλυμμένα ανοίγματα στα άκρα της για τον αυτοαερισμό, Το κιβώτιο των ακροδεκτών θα είναι τοποθετημένο στη γεννήτρια με εύκολη πρόσβαση, θα είναι μεταλλικό, στεγανό, σύμφωνα με το πρότυπο ΙΡ44. Η συνδεσμολογία των τυλιγμάτων θα είναι κατά αστέρα με τον ουδέτερο απευθείας γειωμένο. Η γεννήτρια θα είναι αυτοδιεγειρόμενη και χωρίς ψύκτρες. Η διέγερση θα επιτυγχάνεται μέσω ανορθωτικής γέφυρας που θα περιλαμβάνει 6 διόδους και διάταξη προστασίας, μέσω VARISTOR, έναντι αιφνίδιων υπερεντάσεων και υπερτάσεων. Η τάση ε- ξόδου της γεννήτριας θα αυτορυθμίζεται μέσω ηλεκτρονικού αυτόματου ρυθμιστή τάσης (AVR). Ο αυτόματος ρυθμιστής τάσης θα διαθέτει ενσωματωμένη διάταξη προστασίας έναντι παρατεταμένης υπερδιέγερσης που είναι πιθανόν να οφείλεται σε εσωτερική ή εξωτερική αιτία. H γεννήτρια θα φέρει σε θέση εύκολα επιθεωρούμενη, τον αυτόματο ηλεκτρονικό και πλήρως στεγανό ρυθμιστή τάσεως (AVR) με δυνατότητα σταθεροποίησης της τάσης εντός περιοχής ± 0,5 % της ονομαστικής τιμής σε οποιαδήποτε μεταβολή του φορτίου και του συντελεστή ισχύος από 0,8 έως 1 συμπεριλαμβανομένης και της μεταβολής των στροφών. Η συνολική παραμόρφωση της κυματομορφής θα είναι όπως προαναφέρεται μικρότερη του 2%. H παρεμβολή στη ραδιοφωνική μετάδοση θα διατηρείται στο ελάχιστο σύμφωνα με τα πρότυπα ΕΝ55011 Class B Group 1, BS800 και VDE κλάση G και Ν.

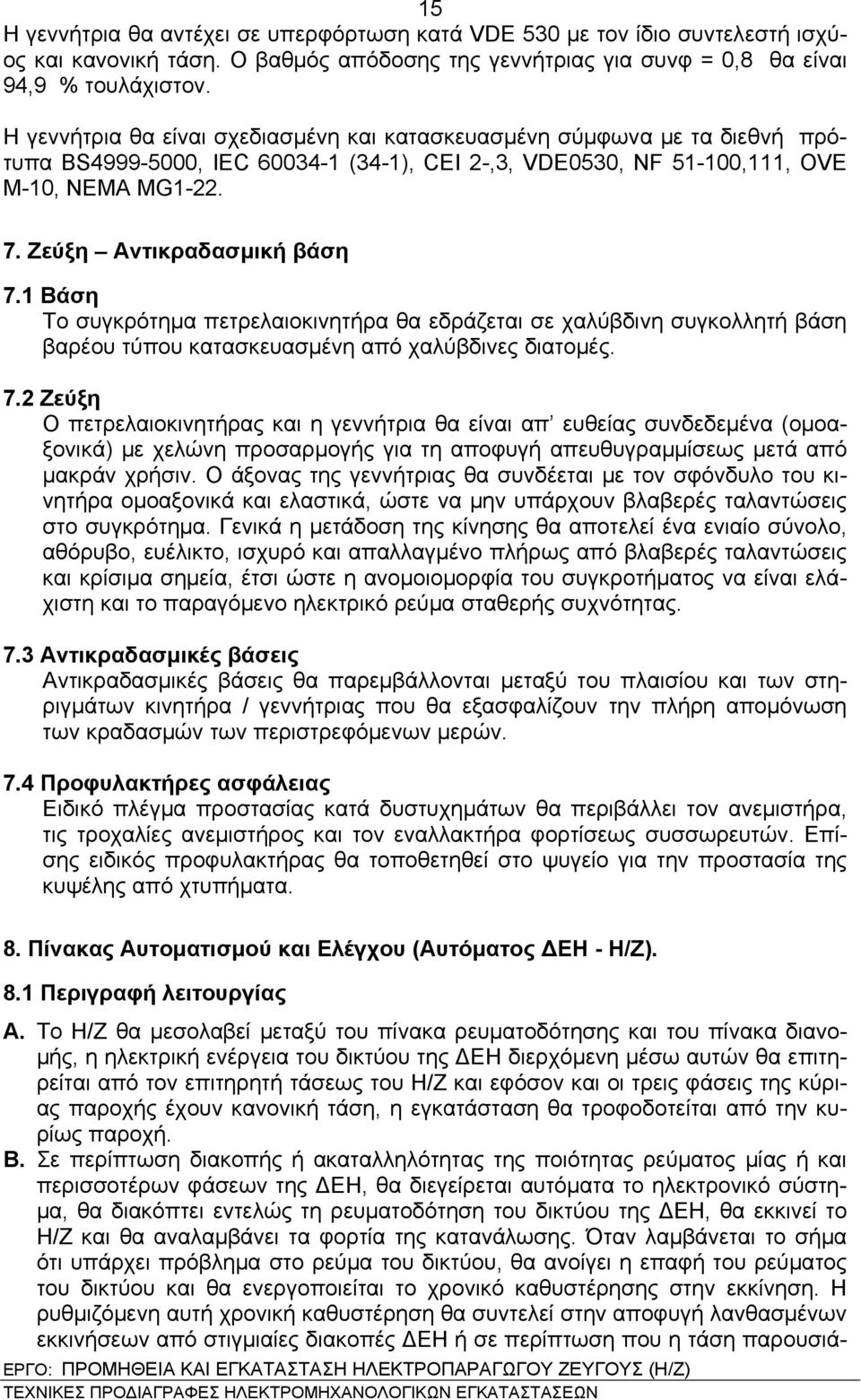

15 15 Η γεννήτρια θα αντέχει σε υπερφόρτωση κατά VDE 530 με τον ίδιο συντελεστή ισχύος και κανονική τάση. Ο βαθμός απόδοσης της γεννήτριας για συνφ = 0,8 θα είναι 94,9 % τουλάχιστον. Η γεννήτρια θα είναι σχεδιασμένη και κατασκευασμένη σύμφωνα με τα διεθνή πρότυπα BS , IEC (34-1), CEI 2-,3, VDE0530, NF ,111, OVE M-10, NEMA MG Ζεύξη Αντικραδασμική βάση 7.1 Βάση Το συγκρότημα πετρελαιοκινητήρα θα εδράζεται σε χαλύβδινη συγκολλητή βάση βαρέου τύπου κατασκευασμένη από χαλύβδινες διατομές. 7.2 Ζεύξη Ο πετρελαιοκινητήρας και η γεννήτρια θα είναι απ ευθείας συνδεδεμένα (ομοαξονικά) με χελώνη προσαρμογής για τη αποφυγή απευθυγραμμίσεως μετά από μακράν χρήσιν. Ο άξονας της γεννήτριας θα συνδέεται με τον σφόνδυλο του κινητήρα ομοαξονικά και ελαστικά, ώστε να μην υπάρχουν βλαβερές ταλαντώσεις στο συγκρότημα. Γενικά η μετάδοση της κίνησης θα αποτελεί ένα ενιαίο σύνολο, αθόρυβο, ευέλικτο, ισχυρό και απαλλαγμένο πλήρως από βλαβερές ταλαντώσεις και κρίσιμα σημεία, έτσι ώστε η ανομοιομορφία του συγκροτήματος να είναι ελάχιστη και το παραγόμενο ηλεκτρικό ρεύμα σταθερής συχνότητας. 7.3 Αντικραδασμικές βάσεις Αντικραδασμικές βάσεις θα παρεμβάλλονται μεταξύ του πλαισίου και των στηριγμάτων κινητήρα / γεννήτριας που θα εξασφαλίζουν την πλήρη απομόνωση των κραδασμών των περιστρεφόμενων μερών. 7.4 Προφυλακτήρες ασφάλειας Ειδικό πλέγμα προστασίας κατά δυστυχημάτων θα περιβάλλει τον ανεμιστήρα, τις τροχαλίες ανεμιστήρος και τον εναλλακτήρα φορτίσεως συσσωρευτών. Επίσης ειδικός προφυλακτήρας θα τοποθετηθεί στο ψυγείο για την προστασία της κυψέλης από χτυπήματα. 8. Πίνακας Αυτοματισμού και Ελέγχου (Αυτόματος ΔΕΗ - Η/Ζ). 8.1 Περιγραφή λειτουργίας A. Το Η/Ζ θα μεσολαβεί μεταξύ του πίνακα ρευματοδότησης και του πίνακα διανομής, η ηλεκτρική ενέργεια του δικτύου της ΔΕΗ διερχόμενη μέσω αυτών θα επιτηρείται από τον επιτηρητή τάσεως του Η/Ζ και εφόσον και οι τρεις φάσεις της κύριας παροχής έχουν κανονική τάση, η εγκατάσταση θα τροφοδοτείται από την κυρίως παροχή. B. Σε περίπτωση διακοπής ή ακαταλληλότητας της ποιότητας ρεύματος μίας ή και περισσοτέρων φάσεων της ΔΕΗ, θα διεγείρεται αυτόματα το ηλεκτρονικό σύστημα, θα διακόπτει εντελώς τη ρευματοδότηση του δικτύου της ΔΕΗ, θα εκκινεί το Η/Ζ και θα αναλαμβάνει τα φορτία της κατανάλωσης. Όταν λαμβάνεται το σήμα ότι υπάρχει πρόβλημα στο ρεύμα του δικτύου, θα ανοίγει η επαφή του ρεύματος του δικτύου και θα ενεργοποιείται το χρονικό καθυστέρησης στην εκκίνηση. Η ρυθμιζόμενη αυτή χρονική καθυστέρηση θα συντελεί στην αποφυγή λανθασμένων εκκινήσεων από στιγμιαίες διακοπές ΔΕΗ ή σε περίπτωση που η τάση παρουσιά-

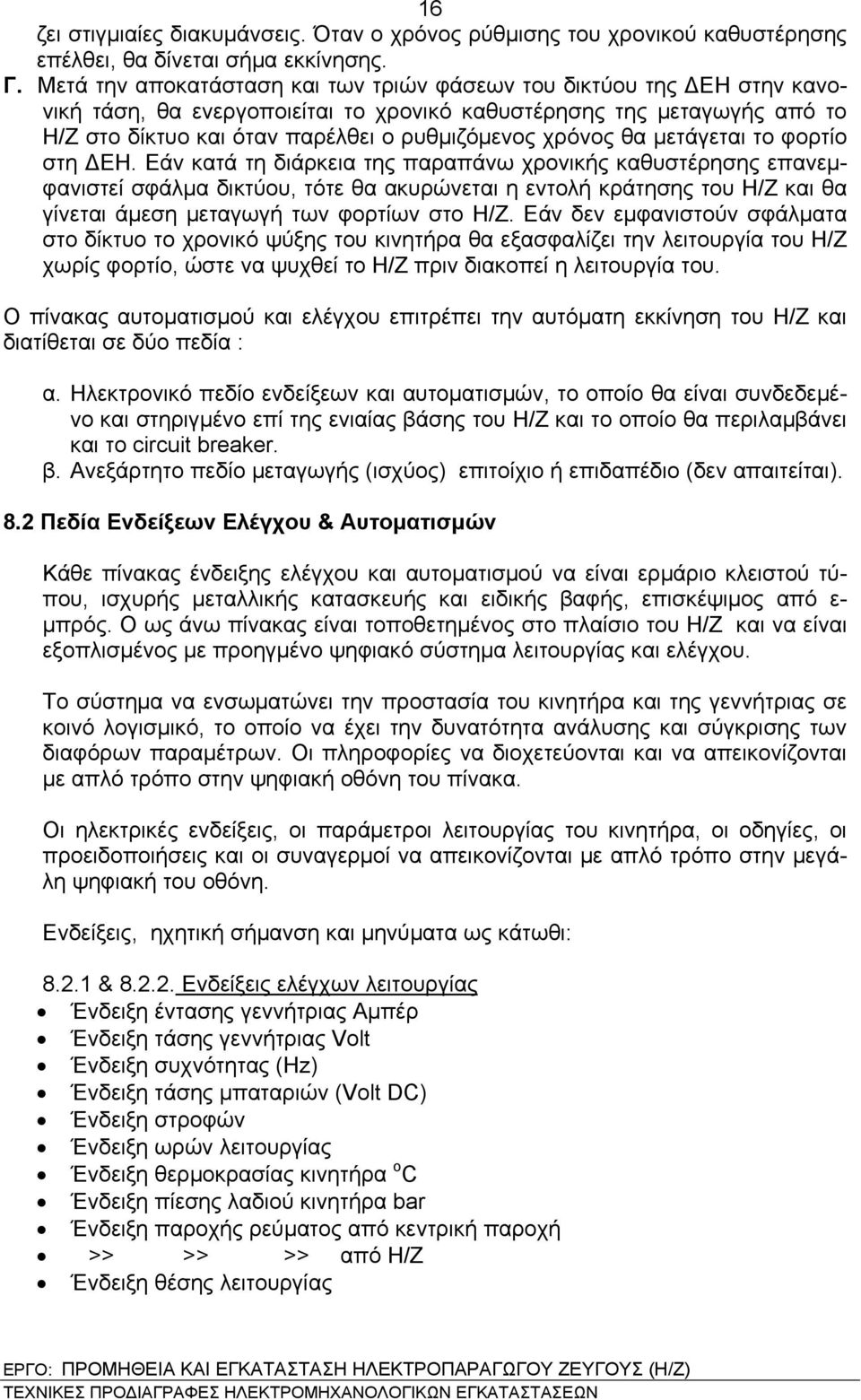

16 16 ζει στιγμιαίες διακυμάνσεις. Όταν ο χρόνος ρύθμισης του χρονικού καθυστέρησης επέλθει, θα δίνεται σήμα εκκίνησης. Γ. Μετά την αποκατάσταση και των τριών φάσεων του δικτύου της ΔΕΗ στην κανονική τάση, θα ενεργοποιείται το χρονικό καθυστέρησης της μεταγωγής από το Η/Ζ στο δίκτυο και όταν παρέλθει ο ρυθμιζόμενος χρόνος θα μετάγεται το φορτίο στη ΔΕΗ. Εάν κατά τη διάρκεια της παραπάνω χρονικής καθυστέρησης επανεμφανιστεί σφάλμα δικτύου, τότε θα ακυρώνεται η εντολή κράτησης του Η/Ζ και θα γίνεται άμεση μεταγωγή των φορτίων στο Η/Ζ. Εάν δεν εμφανιστούν σφάλματα στο δίκτυο το χρονικό ψύξης του κινητήρα θα εξασφαλίζει την λειτουργία του Η/Ζ χωρίς φορτίο, ώστε να ψυχθεί το Η/Ζ πριν διακοπεί η λειτουργία του. Ο πίνακας αυτοματισμού και ελέγχου επιτρέπει την αυτόματη εκκίνηση του Η/Ζ και διατίθεται σε δύο πεδία : α. Ηλεκτρονικό πεδίο ενδείξεων και αυτοματισμών, το οποίο θα είναι συνδεδεμένο και στηριγμένο επί της ενιαίας βάσης του Η/Ζ και το οποίο θα περιλαμβάνει και το circuit breaker. β. Ανεξάρτητο πεδίο μεταγωγής (ισχύος) επιτοίχιο ή επιδαπέδιο (δεν απαιτείται). 8.2 Πεδία Ενδείξεων Ελέγχου & Αυτοματισμών Κάθε πίνακας ένδειξης ελέγχου και αυτοματισμού να είναι ερμάριο κλειστού τύπου, ισχυρής μεταλλικής κατασκευής και ειδικής βαφής, επισκέψιμος από ε- μπρός. Ο ως άνω πίνακας είναι τοποθετημένος στο πλαίσιο του Η/Ζ και να είναι εξοπλισμένος με προηγμένο ψηφιακό σύστημα λειτουργίας και ελέγχου. Το σύστημα να ενσωματώνει την προστασία του κινητήρα και της γεννήτριας σε κοινό λογισμικό, το οποίο να έχει την δυνατότητα ανάλυσης και σύγκρισης των διαφόρων παραμέτρων. Οι πληροφορίες να διοχετεύονται και να απεικονίζονται με απλό τρόπο στην ψηφιακή οθόνη του πίνακα. Οι ηλεκτρικές ενδείξεις, οι παράμετροι λειτουργίας του κινητήρα, οι οδηγίες, οι προειδοποιήσεις και οι συναγερμοί να απεικονίζονται με απλό τρόπο στην μεγάλη ψηφιακή του οθόνη. Ενδείξεις, ηχητική σήμανση και μηνύματα ως κάτωθι: & Ενδείξεις ελέγχων λειτουργίας Ένδειξη έντασης γεννήτριας Αμπέρ Ένδειξη τάσης γεννήτριας Volt Ένδειξη συχνότητας (Hz) Ένδειξη τάσης μπαταριών (Volt DC) Ένδειξη στροφών Ένδειξη ωρών λειτουργίας Ένδειξη θερμοκρασίας κινητήρα ο C Ένδειξη πίεσης λαδιού κινητήρα bar Ένδειξη παροχής ρεύματος από κεντρική παροχή >> >> >> από Η/Ζ Ένδειξη θέσης λειτουργίας

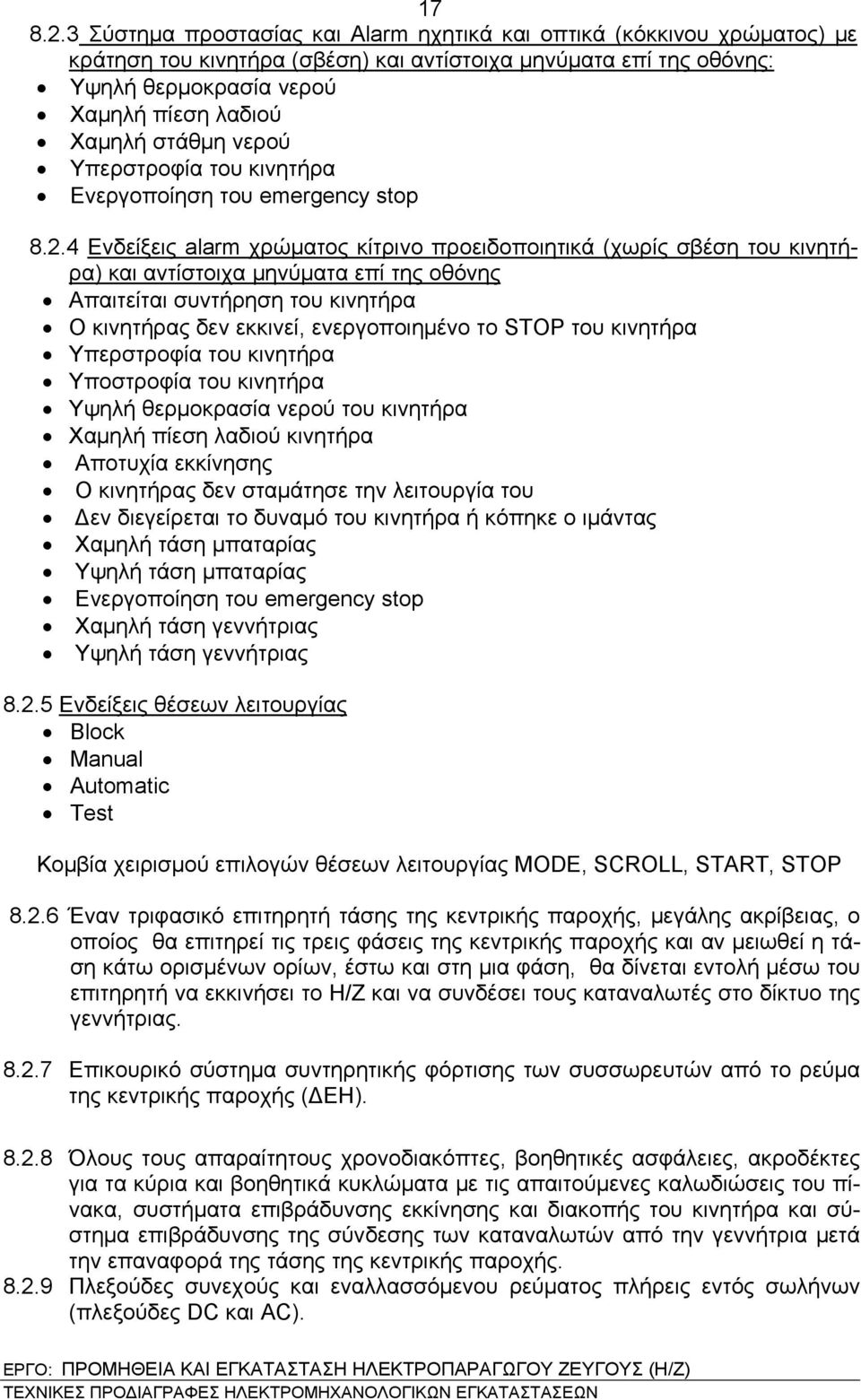

17 Σύστημα προστασίας και Alarm ηχητικά και οπτικά (κόκκινου χρώματος) με κράτηση του κινητήρα (σβέση) και αντίστοιχα μηνύματα επί της οθόνης: Υψηλή θερμοκρασία νερού Χαμηλή πίεση λαδιού Χαμηλή στάθμη νερού Υπερστροφία του κινητήρα Ενεργοποίηση του emergency stop Ενδείξεις alarm χρώματος κίτρινο προειδοποιητικά (χωρίς σβέση του κινητήρα) και αντίστοιχα μηνύματα επί της οθόνης Απαιτείται συντήρηση του κινητήρα Ο κινητήρας δεν εκκινεί, ενεργοποιημένο το STOP του κινητήρα Υπερστροφία του κινητήρα Υποστροφία του κινητήρα Υψηλή θερμοκρασία νερού του κινητήρα Χαμηλή πίεση λαδιού κινητήρα Αποτυχία εκκίνησης Ο κινητήρας δεν σταμάτησε την λειτουργία του Δεν διεγείρεται το δυναμό του κινητήρα ή κόπηκε ο ιμάντας Χαμηλή τάση μπαταρίας Υψηλή τάση μπαταρίας Ενεργοποίηση του emergency stop Χαμηλή τάση γεννήτριας Υψηλή τάση γεννήτριας Ενδείξεις θέσεων λειτουργίας Block Manual Automatic Test Κομβία χειρισμού επιλογών θέσεων λειτουργίας MODE, SCROLL, START, STOP Έναν τριφασικό επιτηρητή τάσης της κεντρικής παροχής, μεγάλης ακρίβειας, ο οποίος θα επιτηρεί τις τρεις φάσεις της κεντρικής παροχής και αν μειωθεί η τάση κάτω ορισμένων ορίων, έστω και στη μια φάση, θα δίνεται εντολή μέσω του επιτηρητή να εκκινήσει το Η/Ζ και να συνδέσει τους καταναλωτές στο δίκτυο της γεννήτριας Επικουρικό σύστημα συντηρητικής φόρτισης των συσσωρευτών από το ρεύμα της κεντρικής παροχής (ΔΕΗ) Όλους τους απαραίτητους χρονοδιακόπτες, βοηθητικές ασφάλειες, ακροδέκτες για τα κύρια και βοηθητικά κυκλώματα με τις απαιτούμενες καλωδιώσεις του πίνακα, συστήματα επιβράδυνσης εκκίνησης και διακοπής του κινητήρα και σύστημα επιβράδυνσης της σύνδεσης των καταναλωτών από την γεννήτρια μετά την επαναφορά της τάσης της κεντρικής παροχής Πλεξούδες συνεχούς και εναλλασσόμενου ρεύματος πλήρεις εντός σωλήνων (πλεξούδες DC και AC).

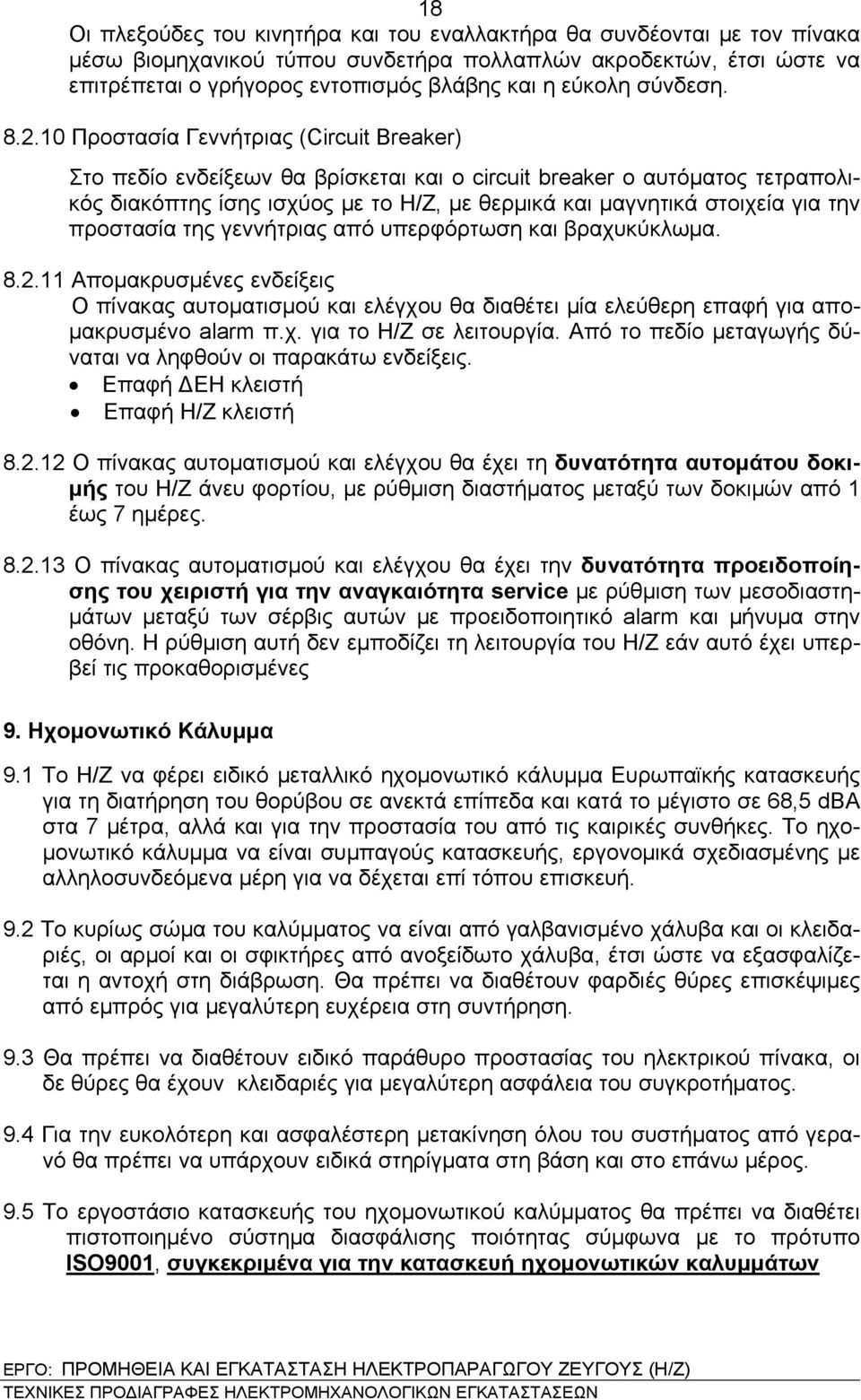

18 18 Οι πλεξούδες του κινητήρα και του εναλλακτήρα θα συνδέονται με τον πίνακα μέσω βιομηχανικού τύπου συνδετήρα πολλαπλών ακροδεκτών, έτσι ώστε να επιτρέπεται ο γρήγορος εντοπισμός βλάβης και η εύκολη σύνδεση Προστασία Γεννήτριας (Circuit Breaker) Στο πεδίο ενδείξεων θα βρίσκεται και ο circuit breaker ο αυτόματος τετραπολικός διακόπτης ίσης ισχύος με το Η/Ζ, με θερμικά και μαγνητικά στοιχεία για την προστασία της γεννήτριας από υπερφόρτωση και βραχυκύκλωμα Απομακρυσμένες ενδείξεις Ο πίνακας αυτοματισμού και ελέγχου θα διαθέτει μία ελεύθερη επαφή για απομακρυσμένο alarm π.χ. για το Η/Ζ σε λειτουργία. Από το πεδίο μεταγωγής δύναται να ληφθούν οι παρακάτω ενδείξεις. Επαφή ΔΕΗ κλειστή Επαφή Η/Ζ κλειστή Ο πίνακας αυτοματισμού και ελέγχου θα έχει τη δυνατότητα αυτομάτου δοκιμής του Η/Ζ άνευ φορτίου, με ρύθμιση διαστήματος μεταξύ των δοκιμών από 1 έως 7 ημέρες Ο πίνακας αυτοματισμού και ελέγχου θα έχει την δυνατότητα προειδοποίησης του χειριστή για την αναγκαιότητα service με ρύθμιση των μεσοδιαστημάτων μεταξύ των σέρβις αυτών με προειδοποιητικό alarm και μήνυμα στην οθόνη. Η ρύθμιση αυτή δεν εμποδίζει τη λειτουργία του Η/Ζ εάν αυτό έχει υπερβεί τις προκαθορισμένες 9. Ηχομονωτικό Κάλυμμα 9.1 Το Η/Ζ να φέρει ειδικό μεταλλικό ηχομονωτικό κάλυμμα Ευρωπαϊκής κατασκευής για τη διατήρηση του θορύβου σε ανεκτά επίπεδα και κατά το μέγιστο σε 68,5 dba στα 7 μέτρα, αλλά και για την προστασία του από τις καιρικές συνθήκες. Το ηχομονωτικό κάλυμμα να είναι συμπαγούς κατασκευής, εργονομικά σχεδιασμένης με αλληλοσυνδεόμενα μέρη για να δέχεται επί τόπου επισκευή. 9.2 Το κυρίως σώμα του καλύμματος να είναι από γαλβανισμένο χάλυβα και οι κλειδαριές, οι αρμοί και οι σφικτήρες από ανοξείδωτο χάλυβα, έτσι ώστε να εξασφαλίζεται η αντοχή στη διάβρωση. Θα πρέπει να διαθέτουν φαρδιές θύρες επισκέψιμες από εμπρός για μεγαλύτερη ευχέρεια στη συντήρηση. 9.3 Θα πρέπει να διαθέτουν ειδικό παράθυρο προστασίας του ηλεκτρικού πίνακα, οι δε θύρες θα έχουν κλειδαριές για μεγαλύτερη ασφάλεια του συγκροτήματος. 9.4 Για την ευκολότερη και ασφαλέστερη μετακίνηση όλου του συστήματος από γερανό θα πρέπει να υπάρχουν ειδικά στηρίγματα στη βάση και στο επάνω μέρος. 9.5 Το εργοστάσιο κατασκευής του ηχομονωτικού καλύμματος θα πρέπει να διαθέτει πιστοποιημένο σύστημα διασφάλισης ποιότητας σύμφωνα με το πρότυπο ISO9001, συγκεκριμένα για την κατασκευή ηχομονωτικών καλυμμάτων

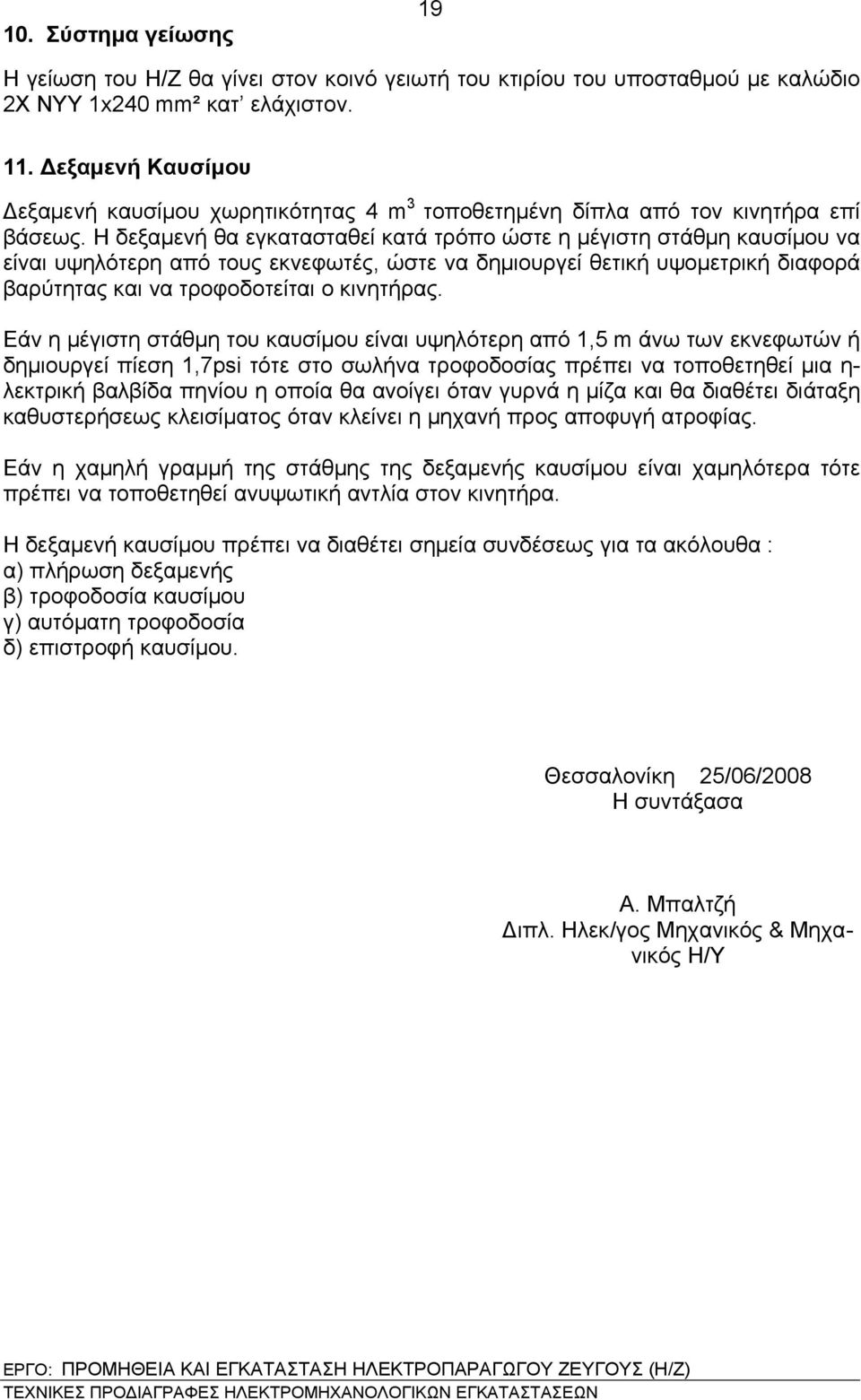

19 10. Σύστημα γείωσης 19 Η γείωση του Η/Ζ θα γίνει στον κοινό γειωτή του κτιρίου του υποσταθμού με καλώδιο 2Χ ΝΥΥ 1x240 mm² κατ ελάχιστον. 11. Δεξαμενή Καυσίμου Δεξαμενή καυσίμου χωρητικότητας 4 m 3 τοποθετημένη δίπλα από τον κινητήρα επί βάσεως. Η δεξαμενή θα εγκατασταθεί κατά τρόπο ώστε η μέγιστη στάθμη καυσίμου να είναι υψηλότερη από τους εκνεφωτές, ώστε να δημιουργεί θετική υψομετρική διαφορά βαρύτητας και να τροφοδοτείται ο κινητήρας. Εάν η μέγιστη στάθμη του καυσίμου είναι υψηλότερη από 1,5 m άνω των εκνεφωτών ή δημιουργεί πίεση 1,7psi τότε στο σωλήνα τροφοδοσίας πρέπει να τοποθετηθεί μια η- λεκτρική βαλβίδα πηνίου η οποία θα ανοίγει όταν γυρνά η μίζα και θα διαθέτει διάταξη καθυστερήσεως κλεισίματος όταν κλείνει η μηχανή προς αποφυγή ατροφίας. Εάν η χαμηλή γραμμή της στάθμης της δεξαμενής καυσίμου είναι χαμηλότερα τότε πρέπει να τοποθετηθεί ανυψωτική αντλία στον κινητήρα. Η δεξαμενή καυσίμου πρέπει να διαθέτει σημεία συνδέσεως για τα ακόλουθα : α) πλήρωση δεξαμενής β) τροφοδοσία καυσίμου γ) αυτόματη τροφοδοσία δ) επιστροφή καυσίμου. Θεσσαλονίκη 25/06/2008 Η συντάξασα Α. Μπαλτζή Διπλ. Ηλεκ/γος Μηχανικός & Μηχανικός Η/Υ
