1 Wilo Hellas Πίνακας Εναλλαγής Τριών Αντλιών Λυμάτων Τεχνική προδιαγραφή 1

2 ΠΕΡΙΕΧΟΜΕΝΑ 1 Χρήση 3 2 Χαρακτηριστικά πίνακα 3 3 Λειτουργία του πίνακα 3 4 Κωδικοποίηση τύπου 4 5 Μορφή του πίνακα Εσωτερικό πίνακα Πρόσοψη πίνακα 5 6 Περιγραφή λειτουργίας 5 7 Κύκλωμα ισχύος 6 8 Κύκλωμα αυτοματισμού 7 9 Τριπλή εναλλαγή (η συσκευή) 8 2

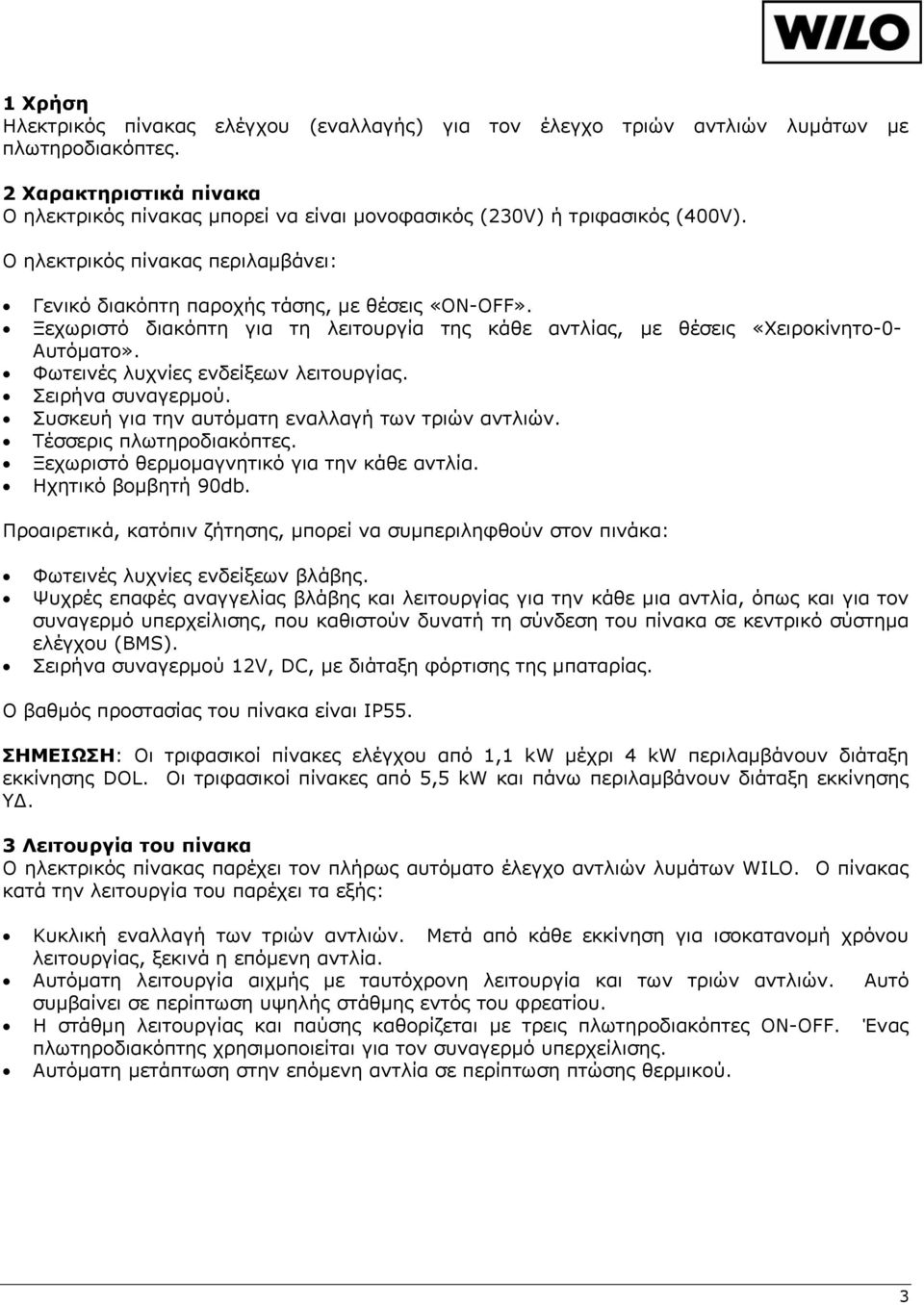

3 1 Χρήση Ηλεκτρικός πίνακας ελέγχου (εναλλαγής) για τον έλεγχο τριών αντλιών λυμάτων με πλωτηροδιακόπτες. 2 Χαρακτηριστικά πίνακα Ο ηλεκτρικός πίνακας μπορεί να είναι μονοφασικός (230V) ή τριφασικός (400V). Ο ηλεκτρικός πίνακας περιλαμβάνει: Γενικό διακόπτη παροχής τάσης, με θέσεις «ΟΝ-ΟFF». Ξεχωριστό διακόπτη για τη λειτουργία της κάθε αντλίας, με θέσεις «Χειροκίνητο-0- Αυτόματο». Φωτεινές λυχνίες ενδείξεων λειτουργίας. Σειρήνα συναγερμού. Συσκευή για την αυτόματη εναλλαγή των τριών αντλιών. Τέσσερις πλωτηροδιακόπτες. Ξεχωριστό θερμομαγνητικό για την κάθε αντλία. Ηχητικό βομβητή 90db. Προαιρετικά, κατόπιν ζήτησης, μπορεί να συμπεριληφθούν στον πινάκα: Φωτεινές λυχνίες ενδείξεων βλάβης. Ψυχρές επαφές αναγγελίας βλάβης και λειτουργίας για την κάθε μια αντλία, όπως και για τον συναγερμό υπερχείλισης, που καθιστούν δυνατή τη σύνδεση του πίνακα σε κεντρικό σύστημα ελέγχου (BMS). Σειρήνα συναγερμού 12V, DC, με διάταξη φόρτισης της μπαταρίας. Ο βαθμός προστασίας του πίνακα είναι IP55. ΣΗΜΕΙΩΣΗ: Οι τριφασικοί πίνακες ελέγχου από 1,1 kw μέχρι 4 kw περιλαμβάνουν διάταξη εκκίνησης DOL. Οι τριφασικοί πίνακες από 5,5 kw και πάνω περιλαμβάνουν διάταξη εκκίνησης ΥΔ. 3 Λειτουργία του πίνακα Ο ηλεκτρικός πίνακας παρέχει τον πλήρως αυτόματο έλεγχο αντλιών λυμάτων WILO. O πίνακας κατά την λειτουργία του παρέχει τα εξής: Κυκλική εναλλαγή των τριών αντλιών. Μετά από κάθε εκκίνηση για ισοκατανομή χρόνου λειτουργίας, ξεκινά η επόμενη αντλία. Αυτόματη λειτουργία αιχμής με ταυτόχρονη λειτουργία και των τριών αντλιών. Αυτό συμβαίνει σε περίπτωση υψηλής στάθμης εντός του φρεατίου. Η στάθμη λειτουργίας και παύσης καθορίζεται με τρεις πλωτηροδιακόπτες ON-OFF. Ένας πλωτηροδιακόπτης χρησιμοποιείται για τον συναγερμό υπερχείλισης. Αυτόματη μετάπτωση στην επόμενη αντλία σε περίπτωση πτώσης θερμικού. 3

Ξεχωριστό διακόπτη για τη λειτουργία της κάθε αντλίας, με θέσεις «Χειροκίνητο-0- Αυτόματο». Φωτεινές λυχνίες ενδείξεων λειτουργίας. Σειρήνα συναγερμού.

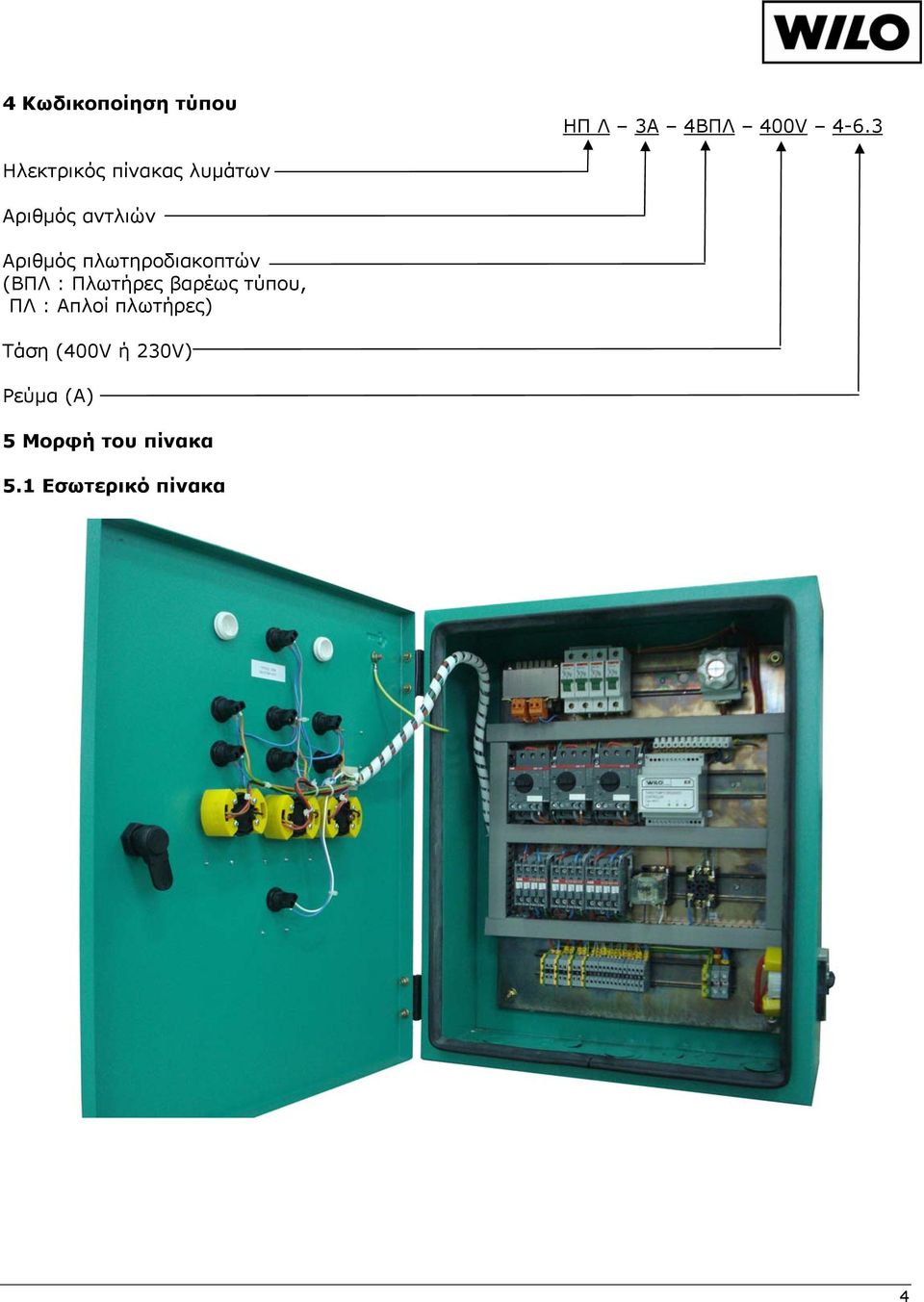

4 4 Κωδικοποίηση τύπου ΗΠ Λ 3Α 4ΒΠΛ 400V Ηλεκτρικός πίνακας λυμάτων Αριθμός αντλιών Αριθμός πλωτηροδιακοπτών (ΒΠΛ : Πλωτήρες βαρέως τύπου, ΠΛ : Απλοί πλωτήρες) Τάση (400V ή 230V) Ρεύμα (A) 5 Μορφή του πίνακα 5.1 Εσωτερικό πίνακα 4

πλωτηροδιακοπτών (ΒΠΛ : Πλωτήρες βαρέως τύπου, ΠΛ : Απλοί

5 5.2 Πρόσοψη πίνακα 6 Περιγραφή λειτουργίας Ο ηλεκτρικός πίνακας λειτουργεί με τέσσερις πλωτηροδιακόπτες (φλοτέρ): F1, F2, F3 και F4. Το Φλοτέρ F1 είναι το Φλοτέρ Πρώτης Λειτουργίας και χειρίζεται τις αντλίες εναλλάσσοντας τη σειρά λειτουργίας τους. Τοποθετείται στο κατώτερο της στάθμης που επιτηρείται (το μέσο της αντλίας). Η ανώτερη στάθμη εκκίνησης ορίζεται ανάλογα με το βάθος του φρεατίου. Το Φλοτέρ F2 είναι το Φλοτέρ Δεύτερης Λειτουργίας. Τοποθετείται έτσι ώστε η στάθμη που επιτηρεί να είναι ανώτερη από αυτή του F1. Το F2 θα ξεκινήσει τη δεύτερη αντλία εάν η πρώτη αντλία, η οποία έχει ήδη τεθεί σε λειτουργία από το F1, δεν επαρκεί λόγω μεγάλης ποσότητας ακαθάρτων. Όταν η στάθμη του F2 έρθει στο άνω όριο του F1, το F2 θα σταματήσει τη λειτουργία της δεύτερης αντλίας και θα συνεχίσει η λειτουργία της πρώτης αντλίας, σταματώντας και την πρώτη αντλία όταν αδειάσει το φρεάτιο. Το Φλοτέρ F3 είναι το Φλοτέρ Αιχμής. Τοποθετείται έτσι ώστε η στάθμη που επιτηρεί να είναι ανώτερη από αυτή των Φλοτέρ F1 και F2. Το F3 θα ξεκινήσει την τρίτη αντλία εάν η πρώτη και η δεύτερη αντλία, οι οποίες έχουν ήδη τεθεί σε λειτουργία από τα Φλοτέρ F1 και F2, δεν επαρκούν λόγω μεγάλης ποσότητας ακαθάρτων. Όταν η στάθμη του F3 έρθει στο άνω όριο του F2, το F3 θα σταματήσει τη λειτουργία της τρίτης αντλίας και θα συνεχίσει η λειτουργία της πρώτης και της δεύτερης αντλίας, σταματώντας την δεύτερη αντλία όταν το Φλοτέρ F2 έρθει στο άνω όριο του F1, σταματώντας και την πρώτη αντλία όταν αδειάσει το φρεάτιο. Το Φλοτέρ F4 είναι το Φλοτέρ Συναγερμού. Ενεργοποιεί το βομβητή, όταν η στάθμη ανέβει πάνω από το όριο του Φλοτέρ F3. Για αυτό το λόγο το Φλοτέρ F4 τοποθετείται σε σημείο ανώτερο του F3. 5

Η ανώτερη στάθμη εκκίνησης ορίζεται ανάλογα με το βάθος του φρεατίου. Το Φλοτέρ F2 είναι το Φλοτέρ Δεύτερης Λειτουργίας. Τοποθετείται έτσι ώστε η στάθμη που επιτηρεί να είναι ανώτερη από αυτή του F1.

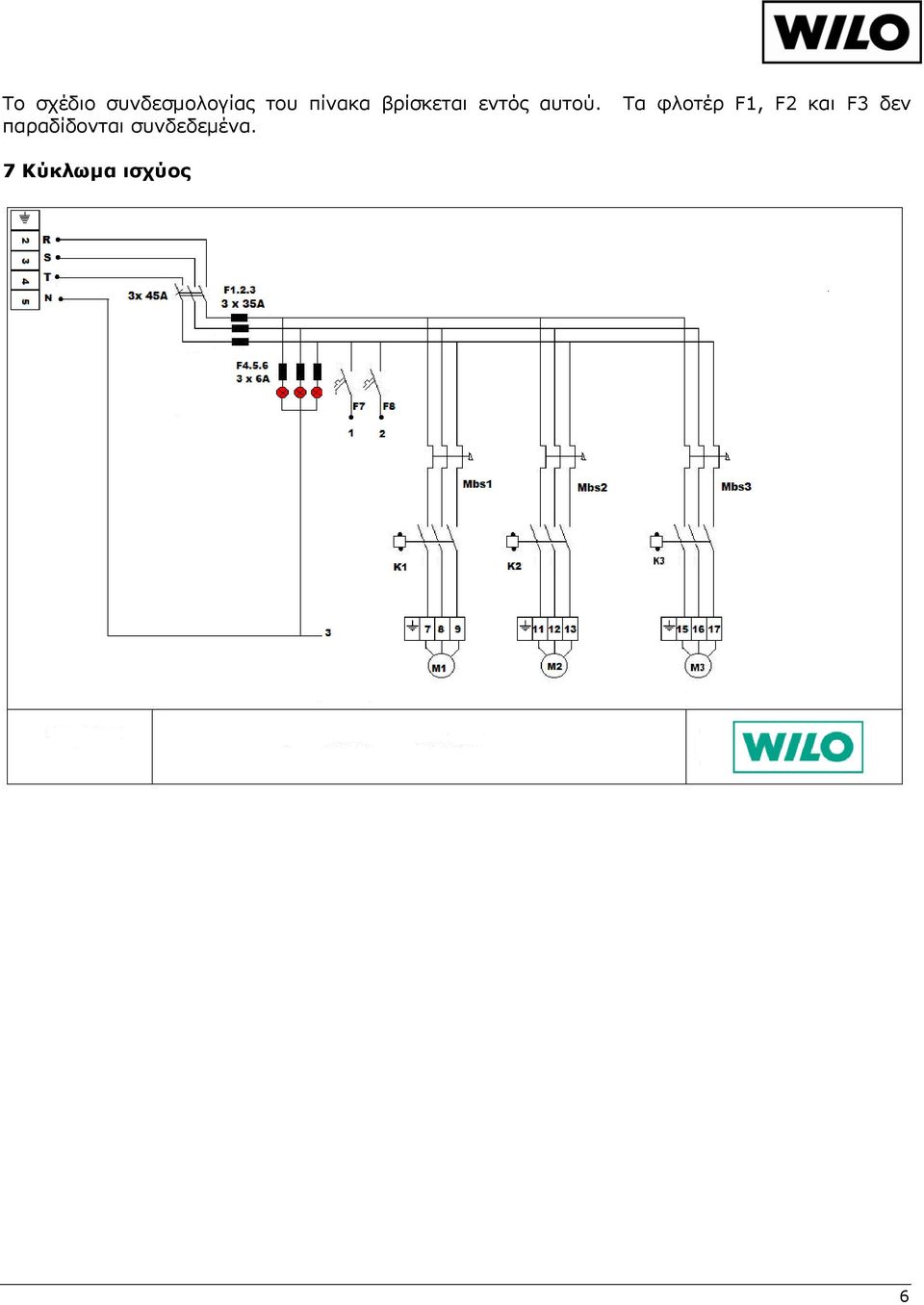

6 Το σχέδιο συνδεσμολογίας του πίνακα βρίσκεται εντός αυτού. Τα φλοτέρ F1, F2 και F3 δεν παραδίδονται συνδεδεμένα. 7 Κύκλωμα ισχύος 6

7 8 Κύκλωμα αυτοματισμού 7

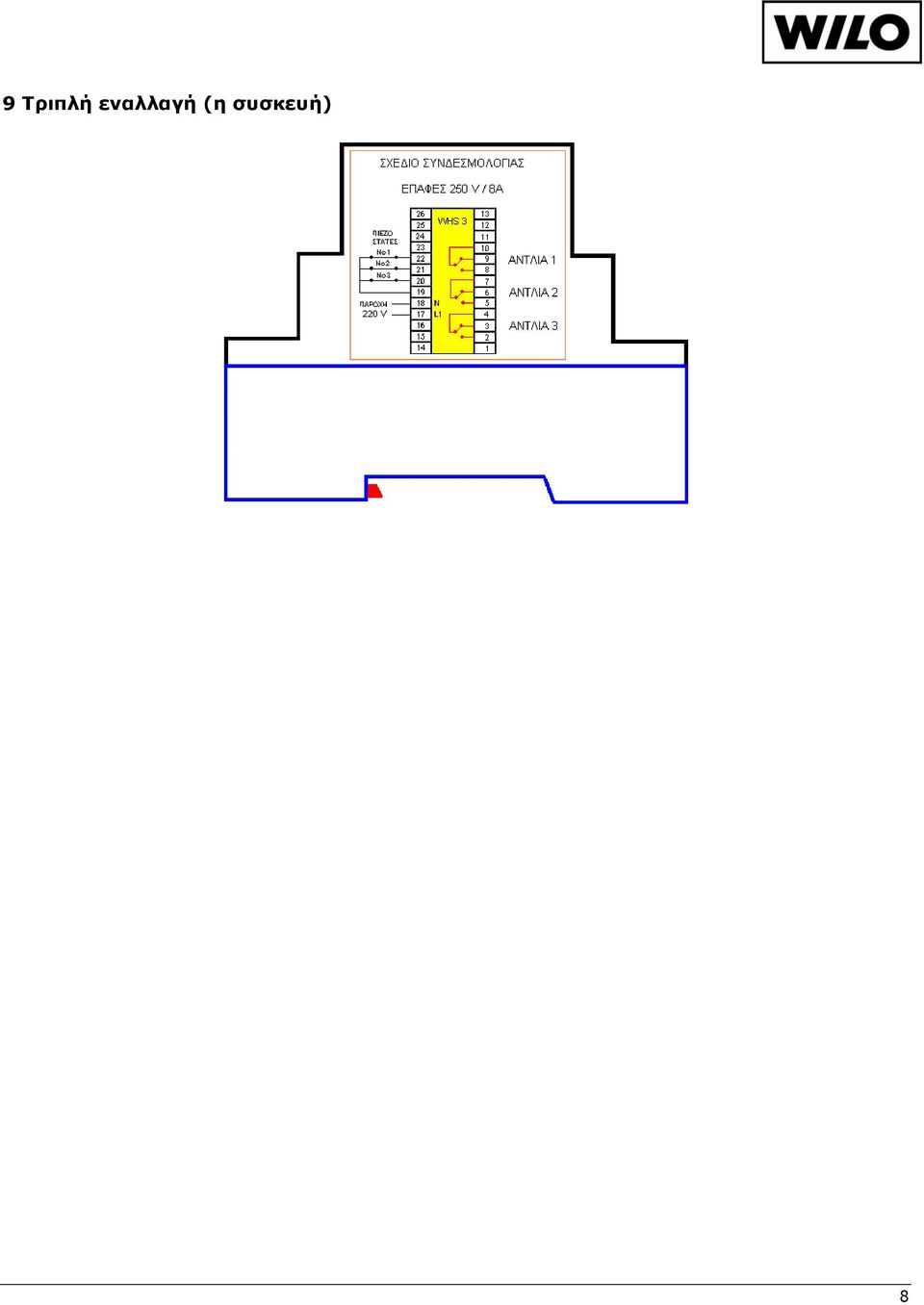

8 9 Τριπλή εναλλαγή (η συσκευή) 8
