Έλεγχος & Ενισχύσεις κατασκευών από φέρουσα τοιχοποιία. Έλεγχος ευαισθησίας δεδομένων Προκαταρκτική ανάλυση

Transcript

1 Έλεγχος & Ενισχύσεις κατασκευών από φέρουσα τοιχοποιία Έλεγχος ευαισθησίας δεδομένων Προκαταρκτική ανάλυση

2 ΕΝ Περιεχόμενα Τι αφορά η ανάλυση ευαισθησίας Πλεονεκτήματα από την εφαρμογή της Βασικά ερωτήματα πριν τις διερευνητικές εργασίες Ευαισθησία δεδομένων & ευαισθησία ενισχύσεων Παράδειγμα μελέτης Απαγορεύεται η αναπαραγωγή των περιεχομένων του webinar με οποιοδήποτε μέσο χωρίς την έγγραφη άδεια του δημιουργού ERGOCAD Copyright 2016

3 Κατάλληλη επιλογή των συντελεστών εμπιστοσύνης ΕΝ Προσδιοριστική/deterministic θεώρηση (a priori) KL1 (Υψηλή) ΚΑΝ.ΕΠΕ. + ΕΝ Επίπεδα γνώσης (γεωμετρία, υλικά, λεπτομέρειες) Συντελεστές εμπιστοσύνης KL2 (Ικανοπ/τική) KL3 (Ανεκτή) Νέα φιλοσοφία (πιθανοτική θεώρηση) Σ.Α.Δ. (γεωμ.+λεπτ.+υλ.) Επίπ. γνώσης (Π.3.1, EC8-3) Συντ. Εμπιστ. (γm/σε) +γfαβεβ. i.υψηλή (οροφο: 45%κατ.+25%ορ.) KL3 (πλήρης) 1,10 ii.ικανοποιητική (30%κατ.+15%ορ.) KL2 (Κανον) 1,20 iii. Ανεκτή ((15%κατ.+7,5%ορ.) KL1 (περιορ) 1,30 Sensitivity analysis (12th North American Masonry Conference/Colorado) Αναγνώριση των σημαντικών παραμέτρων & βελτιστοποίηση διερευνητικών εργασιών Αξιολόγηση αβεβαιοτήτων & των σφαλμάτων ίδιου του μοντέλου

4 ΕΝ Αντιφάσεις των κανονισμών 1) KL Ολόκληρο το κτίριο Ίδια ευαισθησία σε όλες τις παραμέτρους CF Μείωση αν δεν γίνει πλήρης έρευνα ακόμα και αν η ευαισθησία είναι μικρή! 2) CF Εφαρμόζεται σε προκαθορισμένη παράμετρο Επιβεβαίωση με Sensitivity analysis 3) CF H τιμή του είναι συνάρτηση μόνο του KL Αντί να εξαρτάται από παραμέτρους ανάλογα με την ευαισθησία

5 Τι αφορά η Sensitivity analysis (PERPETUATE PROJECT Lagomarsino) PERformance-based approach to Earthquake protection of cultural heritage in European and mediterranean countries Δεδομένα κτιρίου Αβεβαιότητες Δυσκολίες Πάχος των τοίχων Οροφές με γυψοσανίδες Αδυναμία Πρόσβασης Δυσκαμψία των πλακών Ποιότητα των υλικών Μεγάλες επιφάνειες/κτίρια Διαφορετικά λιθοσώματα Μεγάλο Κόστος Χρονική καθυστέρηση

6 Πλεονεκτήματα από την εφαρμογή της Sensitivity analysis Προκαταρκτική μελέτη με ανίχνευση των πιθανών αιτιών που οδηγούν στην αστοχία της κατασκευής Στοχευμένες αναλύσεις/έλεγχοι Διερευνητικές εργασίες μόνο σε συγκεκριμένα σημεία του κτιρίου τα οποία έχουν σημαντική επιρροή στην ανάλυση Μείωση εύρους εργασιών/κόστους Κάλυψη αβεβαιοτήτων με πολλαπλά ταυτόχρονα σενάρια και χρήση ακραίων τιμών σε επίπεδο ανάλυσης Ελαχιστοποίηση χρόνου μελέτης Εύρεση βέλτιστου σεναρίου επεμβάσεων και μείωση του εύρους αυτών στο σύνολο της κατασκευής Περιορισμός επεμβάσεων

7 Βασικά ερωτήματα πριν το στάδιο των διερευνητικών εργασιών σε κτίριο με αβεβαιότητες στα χαρακτηριστικά, την γεωμετρία και τα υλικά Ευαισθησία δεδομένων Σε ποια σημεία (μεγάλης σημασίας) μπορεί να γίνουν κάποιοι ελάχιστοι έλεγχοι? Ποιο μοντέλο παραδοχών είναι το πιο συντηρητικό (υπέρ ασφαλείας)? Ευαισθησία ενισχύσεων Ποιος τύπος επεμβάσεων είναι ο καταλληλότερος? -Ενίσχυση τοιχοποιίας -Αύξηση αντοχής πλακών -Βελτίωση συνδέσεων μεταξύ πλακών τοίχων?

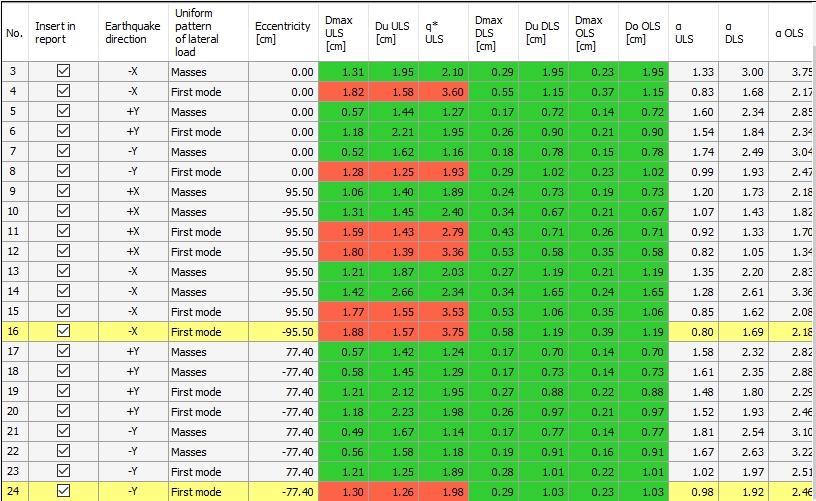

8 Παράδειγμα 1 - Pushover ανάλυση & υπολογισμοί Ευαισθησία δεδομένων Ποιος είναι ο δείκτης ευπάθειας? Ποιες αβεβαιότητες μπορούν να οδηγήσουν σε χειρότερα αποτελέσματα? Ευαισθησία ενισχύσεων Ποιος τύπος των ενισχυτικών επεμβάσεων είναι ο πιο αποδοτικός?

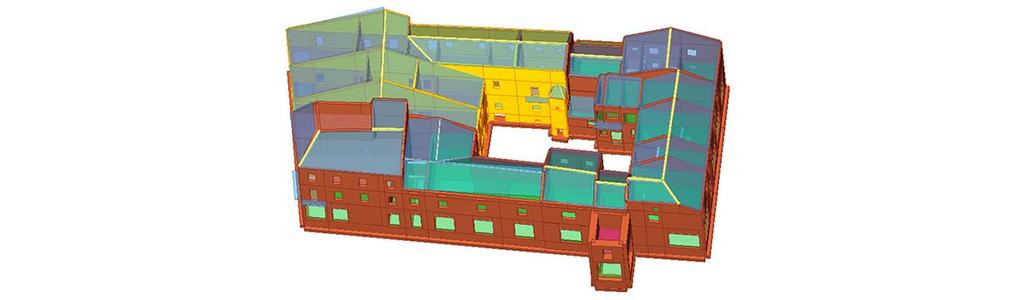

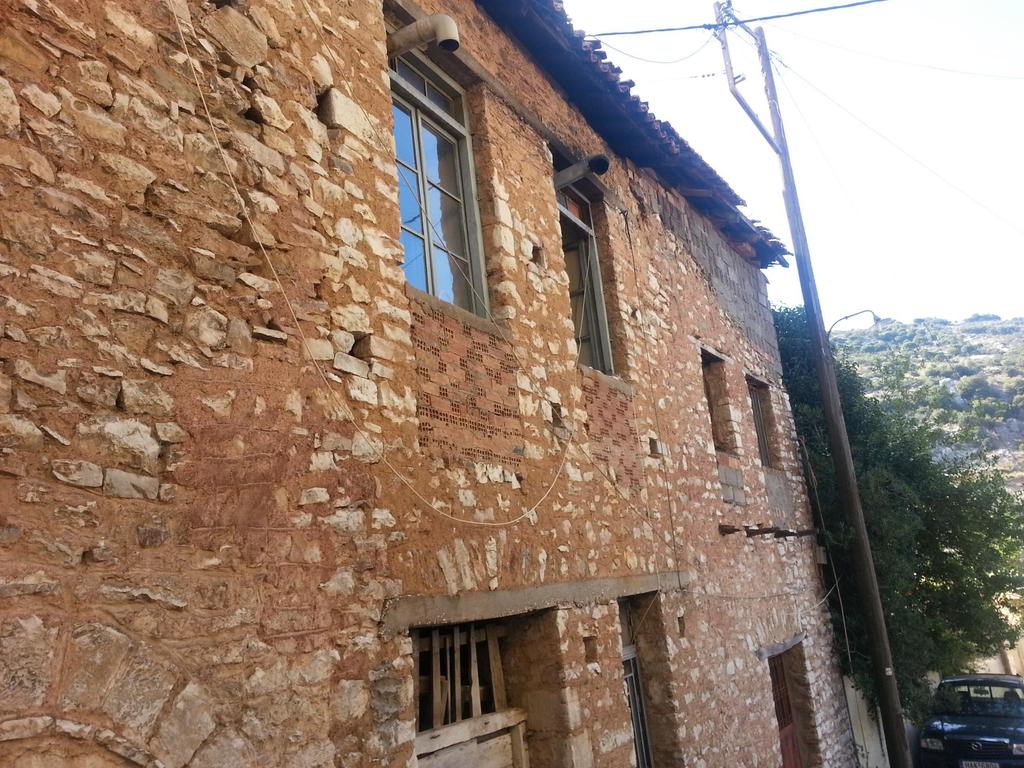

9 Διαφορετικοί τύποι τοιχοποιίας Παρουσία στοιχείων από σκυρόδεμα Πλάκες οπλισμένου σκυροδέματος, ξύλου και χάλυβα

10 Παράδειγμα 1 Ιδιότητες σκυροδέματος Σύνδεση μεταξύ πλακών/τοιχοποιίας Λιθοσώματα & κονιάματα

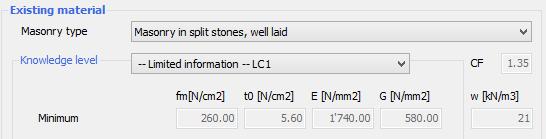

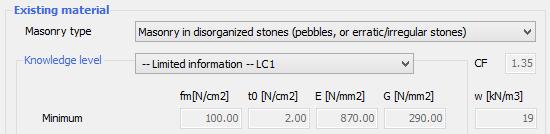

11 Παράδειγμα 1 [G1]- Λιθοσώματα / κονιάματα

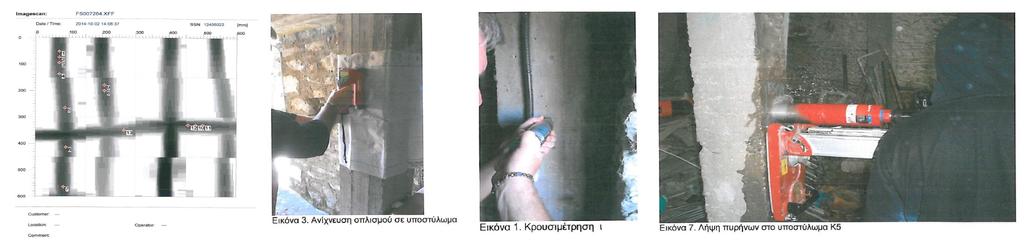

12 Παράδειγμα 1 [G2]- Ιδιότητες σκυροδέματος Πόσο σημαντικό είναι να γνωρίζουμε τις ιδιότητες του σκυροδέματος? Είναι απαραίτητη η διεξαγωγή διερευνητικών εργασιών?

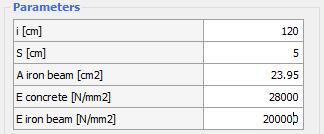

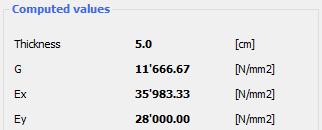

13 Παράδειγμα 1 [G3]- Συνδέσεις πλακών με τοιχοποιία Συνδέσεις μεταξύ δοκών/πλακών

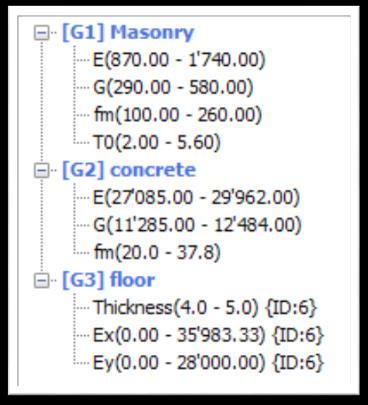

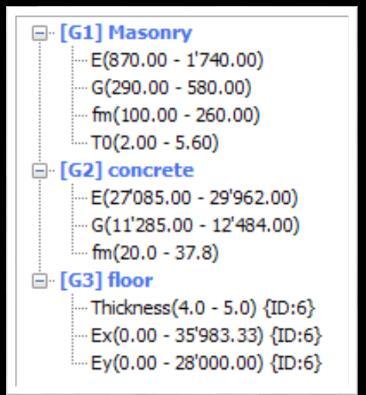

14 Παράδειγμα 1 Κάθε [G..] group έχει δημιουργηθεί από μία ομάδα παραμέτρων οι οποίες βρίσκονται ταυτόχρονα μεταξύ κάποιων {min} {max} ορίων

15 Παράδειγμα 1 Συνδυασμοί που θα εκτελεστούν Τα G1, G2, G3 απεικονίζουν τα groups στα οποία οι τιμές των παραμέτρων λαμβάνονται υπόψη ως οι μέσες του διαστήματος ({min}+{max})/2

16 Παράδειγμα 1 Συνδυασμοί που θα εκτελεστούν

17 Παράδειγμα 1 Δείκτες ευαισθησίας Ευαισθησία δεδομένων Ευαισθησία ενισχύσεων

18 Ευαισθησία δεδομένων Που να επικεντρώσουμε τις διερευνητικές εργασίες? Περιορισμός ελέγχων μόνο στα πιο σημαντικά στοιχεία Ποια υποθετικά μοντέλα είναι πιο συντηρητικά?

19 Ευαισθησία ενισχύσεων Ποιος τύπος επεμβάσεων είναι ο πιο αποδοτικός?

20 Παράδειγμα 1 Ευαισθησία δεδομένων

21 Παράδειγμα 1 Ευαισθησία ενισχύσεων

22 Sensitivity Analysis Βιβλιογραφικές αναφορές Bull Earthquake Eng: Sensitivity analysis for setting up the investigation protocol and defining proper confidence factors for masonry buildings. S. Cattari S. Lagomarsino V. Bosiljkov D. D Ayala CNR-DT212 / 2013: Istruzioni per la valutazione affidabilistica delle sicurezza sismica costruzioni esistenti, Consiglio Nazionale delle Ricerche, Roma. ANIDIS / 2015: L incompleta conoscenza nella valutazione sismica di edifici esistenti: definizione del fattore di confidenza attraverso analisi di sensibilità. Serena Cattari, Jamil Haddad, Sergio Lagomarsino
