SCADA Pro - WHAT S NEW 2015

Transcript

1 SCADA Pro - WHAT S NEW 2015

2 Σημείωση Η ACE-HELLAS στο πλαίσιο της ανάπτυξης και βελτιστοποίησης των προϊόντων της, και συγκεκριμένα της εφαρμογής SCADA Pro, δημιούργησε τη νέα έκδοση SCADA Pro με νέες αναβαθμισμένες δυνατότητες. Έκδοση SCADA Pro Οκτώβριος 2015

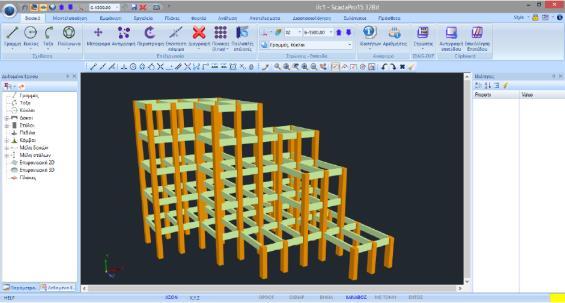

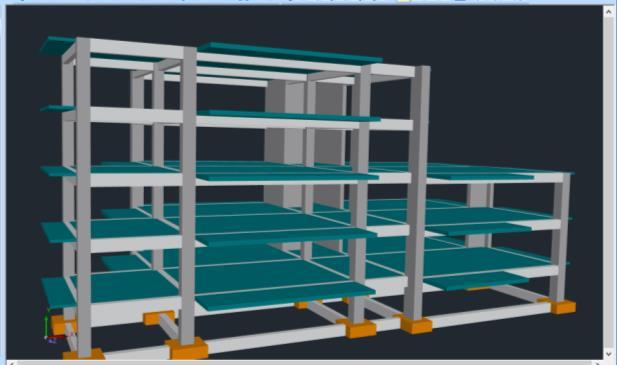

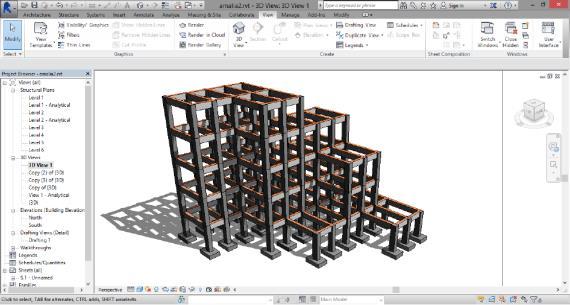

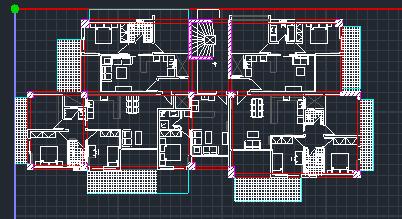

3 Νέες δυνατότητες του SCADA Pro 15 BIM Τεχνολογία Αμφίδρομη επικοινωνία με αρχιτεκτονικές εφαρμογές (Autodesk Revit Structure, AutoCAD, κλπ) Το SCADA Pro 15 στα πλαίσια της βελτίωσης και εξέλιξης της Τεχνολογίας BIM που ενσωματώνει, προσφέρει πλέον και τη δυνατότητα εισαγωγής αρχείων ifc από το πρόγραμμα Revit της Autodesk. Με τη χρήση κατάλληλων βιβλιοθηκών, αναγνωρίζει αυτόματα όλα τα δομικά στοιχεία, (στύλοι, δοκοί, πλάκες κλπ) με τις αντίστοιχες ιδιότητές τους έτσι ώστε ο φορέας να είναι έτοιμος για ανάλυση. Εξέλιξη της αυτόματης διαδικασίας αναγνώρισης διατομών και δημιουργίας του φορέα από αρχείο dxf, dwg Το SCADA Pro 15 ενσωματώνει την εξέλιξη του επαναστατικού εργαλείου αναγνώρισης των φυσικών διατομών του SCADA Pro από οποιαδήποτε αρχιτεκτονικό σχέδιο μορφής dxf ή dwg, που αναπτύχθηκε στο SCADA Pro 14 και προσφέρει επιπλέον: Δυνατότητα εισαγωγής διαφορετικών σχεδιαστικών αρχείων (dwg, dxf) σε κάθε στάθμη του κτιρίου με αυτόματη αναγνώριση των στατικών στοιχείων και σύνδεση καθ ύψος αυτόματη εισαγωγή και προδιαστασιολόγηση θεμελίωσης Δυνατότητα περιστροφής των σχεδιαστικών (dwg, dxf) αρχείων περί οποιαδήποτε καθολικό άξονα μετά την εισαγωγή τους

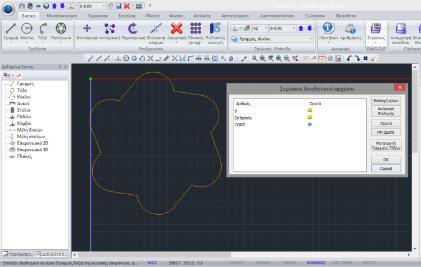

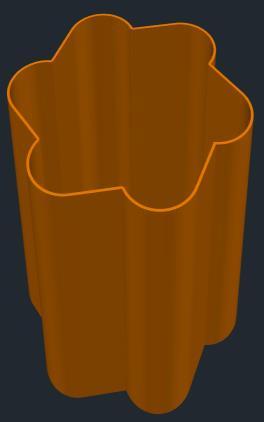

4 Αυτόματη μετατροπή και δημιουργία τρισδιάστατου αντικειμένου από αρχείο dxf, dwg Με το νέο SCADA Pro 15 προσφέρεται επιπλέον η δυνατότητα: Αυτόματης μετατροπής γραμμών, τόξων και κύκλων στα αντίστοιχα σχεδιαστικά αντικείμενα του Scada Pro καθώς και Αυτόματης δημιουργίας τρισδιάστατου αντικειμένου (πχ πυρήνας, σιλό ) από περίγραμμα επιφάνειας οποιουδήποτε σχήματος που μπορεί να περιλαμβάνει γραμμές, τόξα και κύκλους, με αυτόματο ορισμό σταθμών και υψομέτρων και παράλληλους πολλαπλούς ελέγχους σωστής γεωμετρίας και συνδεσμολογίας. Αυτόματη κατανομή φορτίων σε επιφανειακά στοιχεία Η έκδοση 15 περιλαμβάνει ένα νέο εργαλείο αυτόματης κατανομής και απόδοσης φορτίων σε επιφάνειες που έχουν προσομοιωθεί με πεπερασμένα επιφανειακά στοιχεία. Ο ορισμός της επιφάνειας μπορεί να γίνει γραφικά: Mε τις 4 κορυφές της και τις αντίστοιχες τιμές του φορτίου. Με οποιαδήποτε 3 σημεία εκ των οποίων τα δύο πρώτα ορίζουν μια ευθεία όπου θα εφαρμοστεί η μία τιμή του φορτίου και το τρίτο σημείο το υψόμετρο όπου θα εφαρμοστεί η άλλη τιμή. Η αναγνώριση της ομάδας πλέγματος γίνεται αυτόματα και τα φορτία αποδίδονται σαν φορτία πίεσης στα πεπερασμένα επιφανειακά στοιχεία. Τα σημεία μπορούν να μην είναι ομοεπίπεδα και το περίγραμμά της μπορεί να περιλαμβάνει γραμμές, τόξα και κύκλους. Γραμμική δυναμική μέθοδος με χρονοϊστορίες Η γραμμική δυναμική ανάλυση με χρονοϊστορίες λαμβάνει υπόψη τη μεταβολή της απόκρισης της κατασκευής στο χρόνο. Στον φορέα επιβάλλεται φόρτιση η οποία προέρχεται από τη μετακίνηση του εδάφους κατά τη διάρκεια σεισμού. Για τον σκοπό αυτό χρησιμοποιούνται επιταχυνσιογραφήματα καταγεγραμμένης σεισμικής διέγερσης, τα οποία περιέχουν την τιμή της εδαφικής επιτάχυνσης σε κάθε χρονική στιγμή. Επίσης μπορούν να χρησιμοποιηθούν κι άλλου είδους χρονικά μεταβαλλόμενα φορτία για την ανάλυση της κατασκευής. Παρουσιάζεται σε πραγματικό χρόνο το παραμορφωσιακό μοντέλο της κατασκευής με βάση τη σεισμική διέγερση.

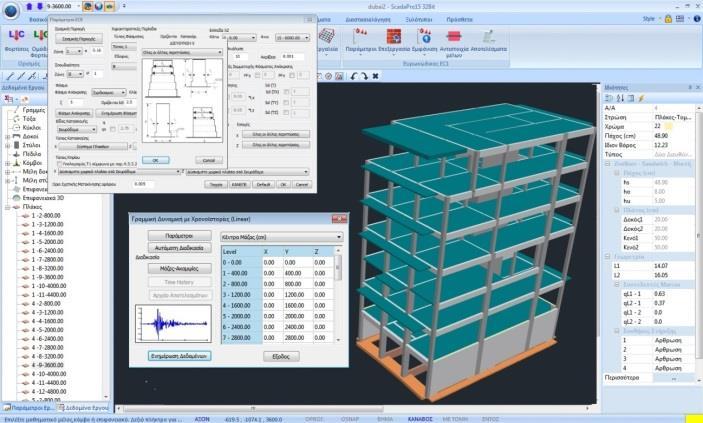

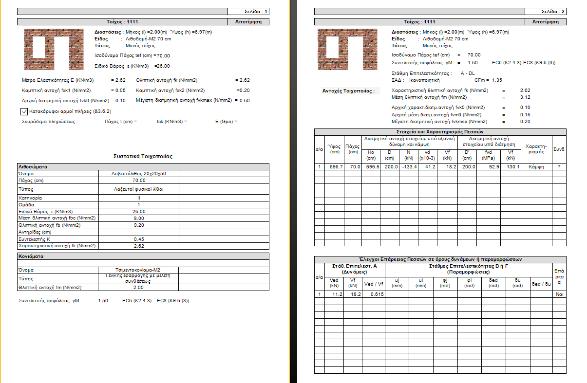

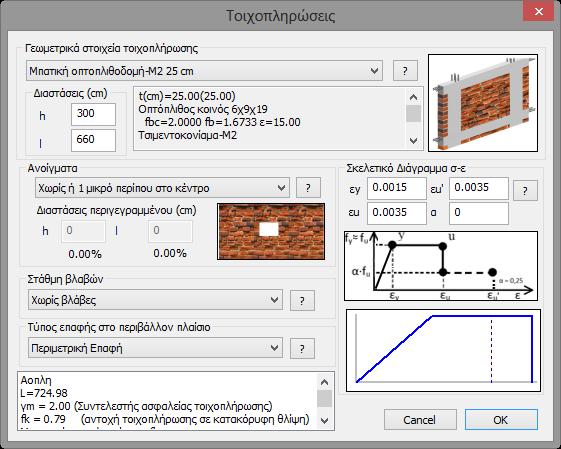

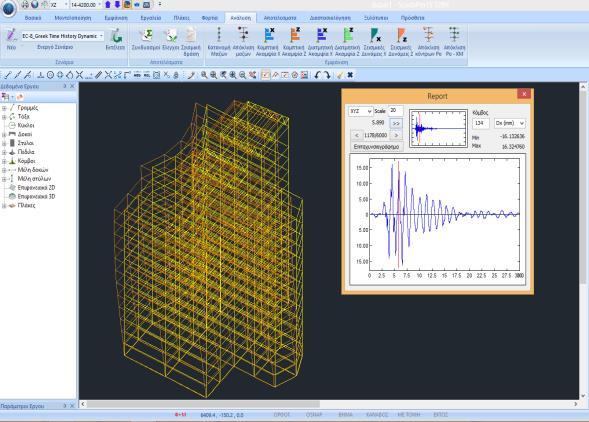

5 Μη γραμμική δυναμική μέθοδος με χρονοϊστορίες Η μη - γραμμική δυναμική ανάλυση με χρονοϊστορίες είναι η ακριβέστερη μέθοδος εκτίμησης της απόκρισης μιας κατασκευής σε σεισμική διέγερση. Και αυτό διότι εκτός από τη μεταβολή των μεγεθών στο χρόνο, ενσωματώνει την ανελαστική συμπεριφορά που εμφανίζουν τα υλικά του φορέα. Σε αυτή την περίπτωση η σχέση δύναμης - μετατόπισης του μοντέλου γίνεται μη γραμμική, σε αντίθεση με την περίπτωση της ελαστικής ανάλυσης. Δυνατότητα εισαγωγής και έλεγχος τοιχοπληρώσεων σύμφωνα με τις διατάξεις του ΚΑΝ.ΕΠΕ Σας δίνεται η δυνατότητα αυτόματης εισαγωγής των τοιχοπληρώσεων, σύμφωνα με τα όσα προβλέπει ο ΚΑΝ.ΕΠΕ. Η προσομοίωση του κάθε φατνώματος γίνεται αυτόματα με δύο διαγώνιες ράβδους (εφελκυόμενη θλιβόμενη) και η επιλογή του υλικού γίνεται μέσα από μια πλούσια βιβλιοθήκη έτοιμων τοιχοποοιιών. Σας δίνεται επίσης η δυνατότητα διαμόρφωσης και σύνθεσης της δικής σας τοιχοποιίας από τα επιμέρους υλικά της. Κατά την ανάλυση, οι τοιχοπλήρώσεις μπορούν συνολικά να συμπεριληφθούν ή όχι στο μοντέλο και μετά την εισαγωγή τους. Εκτελούνται όλοι οι απαιτούμενοι έλεγχοι σε όρους παραμορφώσεων με αντίστοιχη αυτόματη αφαίρεση από το μοντέλο των εφελκυόμενων στοιχείων. Αποτίμηση και Ανασχεδιασμός κτιρίων από Φέρουσα τοιχοποιία Ευρωκώδικας 8 μέρος 3 Στο Scada Pro 15 έχουν υλοποιηθεί οι διατάξεις του EC8-3 για την αποτίμηση κτιρίων από φέρουσα τοιχοποιία υπό σεισμική φόρτιση. Οι συστάσεις του κανονισμού εφαρμόζονται σε στοιχεία τοιχοποιίας που αντιστέκονται σε πλευρικές δυνάμεις εντός του επιπέδου τους. Ως τέτοια νοούνται τόσο οι πεσσοί όσο και τα υπέρθυρα ενός τοίχου. Οι έλεγχοι που εφαρμόζονται είναι σε επίπεδο διατομής του πεσσού/υπέρθυρου, όπου προέχον εντατικό μέγεθος είναι είτε: η αξονική δύναμη και κάμψη, είτε η τέμνουσα Προκύπτει συνεπώς η κρίσιμη αστοχία του στοιχείου τοιχοποιίας και υπολογίζεται αναλόγως η φέρουσα ικανότητά του και για τις τρεις στάθμες επιτελεστικότητας Α, Β και Γ. Υπάρχει επίσης η δυνατότητα ενίσχυσης της τοιχοποιίας με απλό ή διπλό μανδύα οπλισμένου σκυροδέματος με αντίστοιχη αύξηση της θλιπτικής και διατμητικής αντοχής του στοιχείου και με ινοπλέγματα σε ανόργανη μήτρα (ΙΑΜ) για ενίσχυση σε διάτμηση εντός επιπέδου.

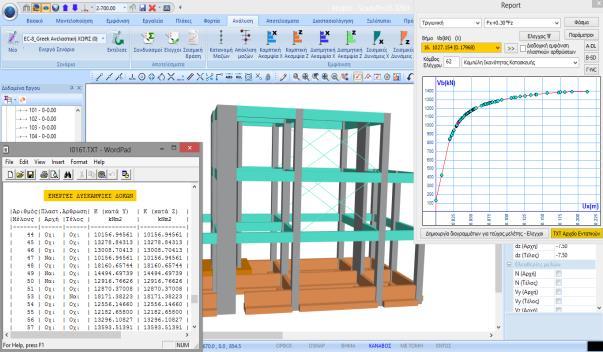

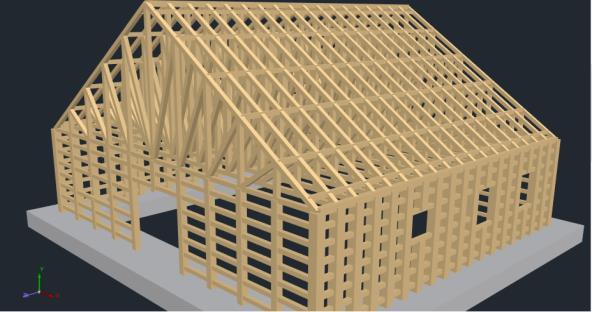

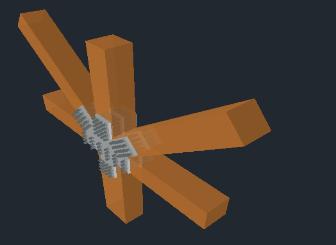

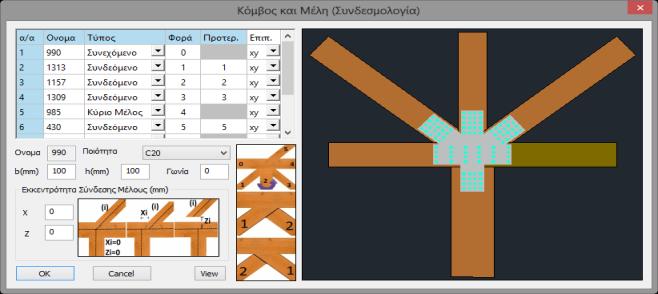

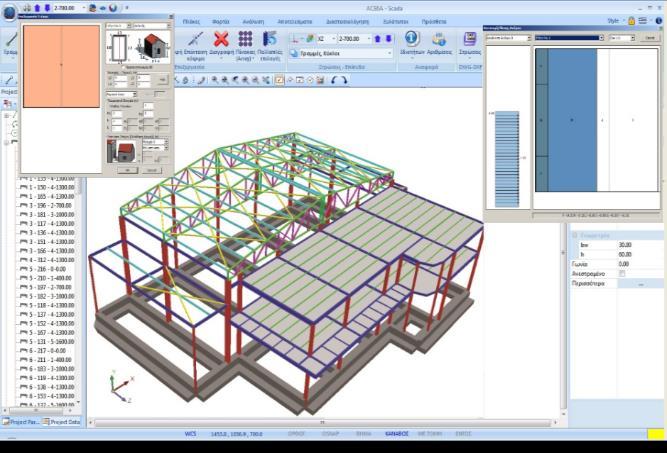

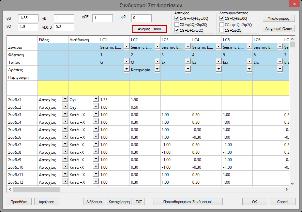

6 Αυτόματη δημιουργία συνδυασμών ανέμου - χιονιού Στη νέα έκδοση του Scada Pro υπάρχει η δυνατότητα αυτόματης δημιουργίας των συνδυασμών που περιλαμβάνουν τις τυχηματικές δράσεις ανέμου και χιονιού. Έχει προστεθεί επίσης η αυτόματη αποθήκευση του αρχείου των συνδυασμών στο φάκελο της μελέτης και η εισαγωγή του από έτοιμη λίστα των αρχείων χωρίς αναζήτηση. Pushover Ανάλυση Εμφάνιση Ενεργών δυσκαμψιών Στα αποτελέσματα της ανάλυσης Pushover εμφανίζονται για το κάθε βήμα και για κάθε στοιχείο της κατασκευής (Δοκοί, Στύλοι), οι ενεργές τους δυσκαμψίες με βάση τα προβλεπόμενα στον ΚΑΝ.ΕΠΕ. Καταγράφεται επίσης η αστοχία ή μη του κάθε άκρου του πέρα από τη γραφική απεικόνιση στον τρισδιάστατο φορέα. Σχεδιασμός ξύλινων κατασκευών με βάση τον EC5 και έλεγχος συνδέσεων Η νέα έκδοση του Scada Pro 15 περιλαμβάνει το σχεδιασμό των ξύλινων κατασκευών με βάση τον EC5 και τo αντίστοιχο εθνικό προσάρτημα, καθώς και τον έλεγχο των συνδέσεων. Περιλαμβάνει ακόμα, την παραγωγή κατασκευαστικών σχεδίων και λεπτομερειών των συνδέσεων, την προμέτρηση των υλικών και την πλήρη παραγωγή του τεύχους μελέτης. Εκτελούνται όλοι οι απαιτούμενοι έλεγχοι σε επίπεδο διατομής και επίπεδο μέλους. Στις συνδέσεις μπορούν να χρησιμοποιηθούν χαλύβδινα ελάσματα ή ξυλόπλακες και οι σύνδεσμοι μπορούν να είναι βλήτρα ή κοχλίες. Τρισδιάστατη ρεαλιστική απεικόνιση της σύνδεσης με όλα τα στοιχεία της.

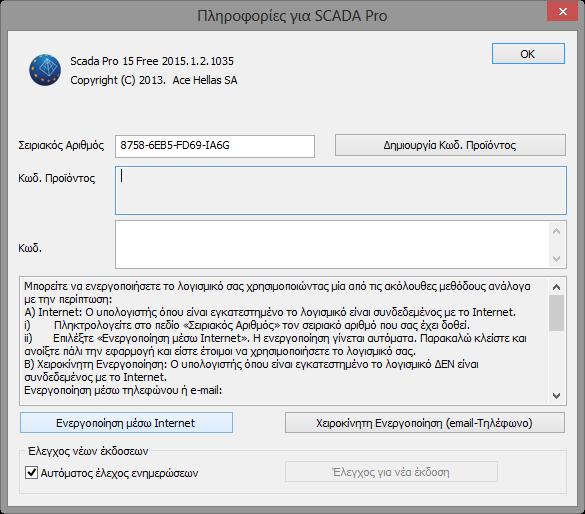

7 Ανάλυση σε παράλληλο υπολογιστικό περιβάλλον (CPU - GPU) Μέθοδοι υψηλής υπολογιστικής απόδοσης (HPC) χρησιμοποιούνται για την μείωση του υπολογιστικού κόστους και αποδοτική επίλυση μεγάλων προβλημάτων. Πραγματοποιώντας αναλύσεις σε επεξεργαστές με πολλούς πυρήνες ή κάρτες γραφικών ο χρόνος επίλυσης μειώνεται σημαντικά. Ο αλγόριθμος χωρίζει το πρόβλημα σε τμήματα και κάθε πυρήνας αναλαμβάνει μόνο ένα τμήμα, επιλύοντας το συνολικό πρόβλημα παράλληλα και συνεπώς ταχύτερα. Για ακόμα καλύτερα αποτελέσματα, μπορεί να χρησιμοποιηθεί για την επίλυση ο επεξεργαστής της κάρτας γραφικών. Οι επεξεργαστές αυτοί έχουν την ιδιαιτερότητα να ενσωματώνουν πολύ μεγάλο αριθμό πυρήνων επεξεργασίας ο οποίος μπορεί να φτάσει τις αρκετές εκατοντάδες ή ακόμα και χιλιάδες, σε αντίθεση με τις CPU οι οποίες έχουν τυπικά 2-8 πυρήνες. Αυτή η υψηλή δυνατότητα παραλληλισμού μειώνει περαιτέρω το υπολογιστικό κόστος επίλυσης μεγάλων μοντέλων. Νέα απλοποιημένη διαδικασία ενεργοποίησης και αυτόματες ενημερώσεις του προγράμματος, μέσω internet. Η διαδικασία ενεργοποίησης του νέου αναβαθμισμένου SCADA Pro 15 είναι πλέον απλή και γρήγορη. Ξεχάστε τον όλους τους ID, (product, user, registration), το παλιό αρχείο των κωδικών και τα USB κλειδάκια! Το μόνο που χρειάζεστε πλέον είναι ένας Σειριακός Αριθμός και μία σύνδεση Internet. Επιλέξτε το πλήκτρο «Ενεργοποίηση μέσω Internet» και η ενεργοποίηση γίνεται αυτόματα! Με τον «Αυτόματο έλεγχο ενημερώσεων» οι ενημερώσεις του προγράμματος φορτώνονται αυτόματα. Έτσι θα δουλεύετε πάντα με την τελευταία έκδοση και δε θα χάνετε καμία ενημέρωση! Εμφανίζονται επίσης τα ενεργοποιημένα modules του προγράμματος.

8 Νέοι αναβαθμισμένοι και ταχύτεροι αλγόριθμοι για τη δημιουργία μεγάλων φορέων προσομοιωμένων με επιφανειακά πεπερασμένα στοιχεία. Στο Scada Pro 15 έχουν ενσωματωθεί νέοι αλγόριθμοι δημιουργίας και υπολογισμού πλεγμάτων πεπερασμένων επιφανειακών για την επίλυση πολύ μεγάλων φορέων με ταυτόχρονη βελτίωση των χρόνων ανάλυσης. Ο μόνος πλέον περιορισμός για το μέγεθος του φορέα σας είναι οι δυνατότητες του υπολογιστή σας. Plane Stress, Plane Strain, Axisymmetric. Στη νέα έκδοση του Scada Pro 15 έχουν ενσωματωθεί τρία νέα είδη δισδιάστατων πεπερασμένων επιφανειακών στοιχείων: Plane Stress Plane Strain Axisymmetric Στα Plane Stress στοιχεία τα φορτία εφαρμόζονται μέσα στο επίπεδο του στοιχείου (κάθετα στο πάχος του) θεωρώντας μηδενικές τις τάσεις που αναπτύσσονται κάθετα στο επίπεδο του στοιχείου. Στα Plane Strain στοιχεία οι παραμορφώσεις κάθετες στο επίπεδο του στοιχείου θεωρούνται μηδενικές τα δε Axisymmetric στοιχεία χρησιμοποιούνται για την προσομοίωση επιφανειών παραγομένων εκ περιστροφής. Υπάρχει η δυνατότητα ορισμού ισοτροπικού ή ορθοτροπικού υλικού. Τυχούσα διατομή. Μπορείτε να δημιουργήσετε οποιαδήποτε τυχούσα διατομή στύλου ορίζοντας απλά το περίγραμμά της. Υπολογίζονται αυτόματα το κέντρο βάρους της και όλα τα αδρανειακά της στοιχεία με τη μέθοδο των συνοριακών συνθηκών. Η διατομή αποθηκεύεται αυτόματα στη δική σας βιβλιοθήκη.

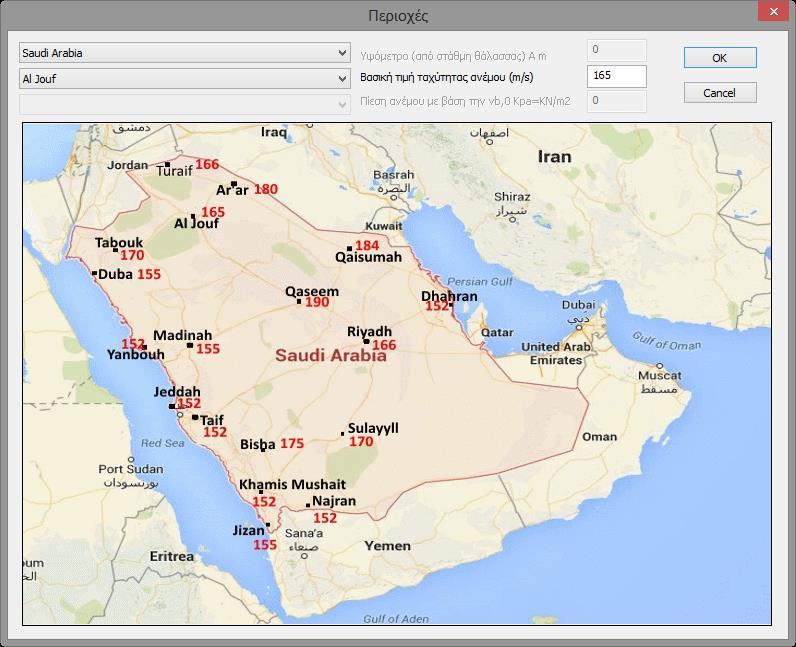

9 Νέοι Ορίζοντες Στο Scada Pro 15 έχουν πλέον συμπεριληφθεί και οι Αραβικοί κανονισμοί (SBC) που αφορούν το φορτία και το σχεδιασμό κτηρίων από σκυρόδεμα, μεταλλικών και από φέρουσα τοιχοποιία. Έχουν επίσης ενσωματωθεί οι παρακάτω λειτουργίες και εντολές Ποιότητα χάλυβα οπλισμού Στα πεπερασμένα επιφανειακά είναι πλέον πιο εύκολη η επιλογή της ποιότητας του χάλυβα οπλισμού αφού έχει ενσωματωθεί στο αρχικό παράθυρο ορισμού των πεπερασμένων επιφανειακών στοιχείων Απόδοση ιδιοτήτων Στο Scada Pro ενσωματώθηκε μία νέα επαναστατική λειτουργία για την εύκολη και γρήγορη απόδοση ιδιοτήτων από ένα αντικείμενο σε άλλα ομοειδή αντικείμενα. Μπορείτε πλέον να μεταφέρετε ιδιότητες από ένα αντικείμενο σε άλλα χωρίς να χρειάζεται να τις ορίσετε εκ νέου. Μεταφέρονται σχεδόν όλες οι ιδιότητες τόσο των φυσικών διατομών όσο και των στοιχείων του μαθηματικού μοντέλου. Preview.stp file. Υπάρχει πλέον η δυνατότητα προεπισκόπηση των αρχείων που δημιουργείτε και αποθηκεύετε στις τυπικές κατασκευές. Escape Ενεργοποίηση του πλήκτρου esc για την ακύρωση της τρέχουσας εντολής. Start Screen Preview Επιλογή υπάρχοντος αρχείου από το αρχική οθόνη με δυνατότητα προεπισκόπησης Νέοι έλεγχοι Αποφυγή εισαγωγής περισσότερων ίδιων στοιχείων στην ίδια θέση (π.χ. διπλά δοκάρια, διπλά υποστυλώματα)
