1 Έκδοση 14 Νέες Δυνατότητες

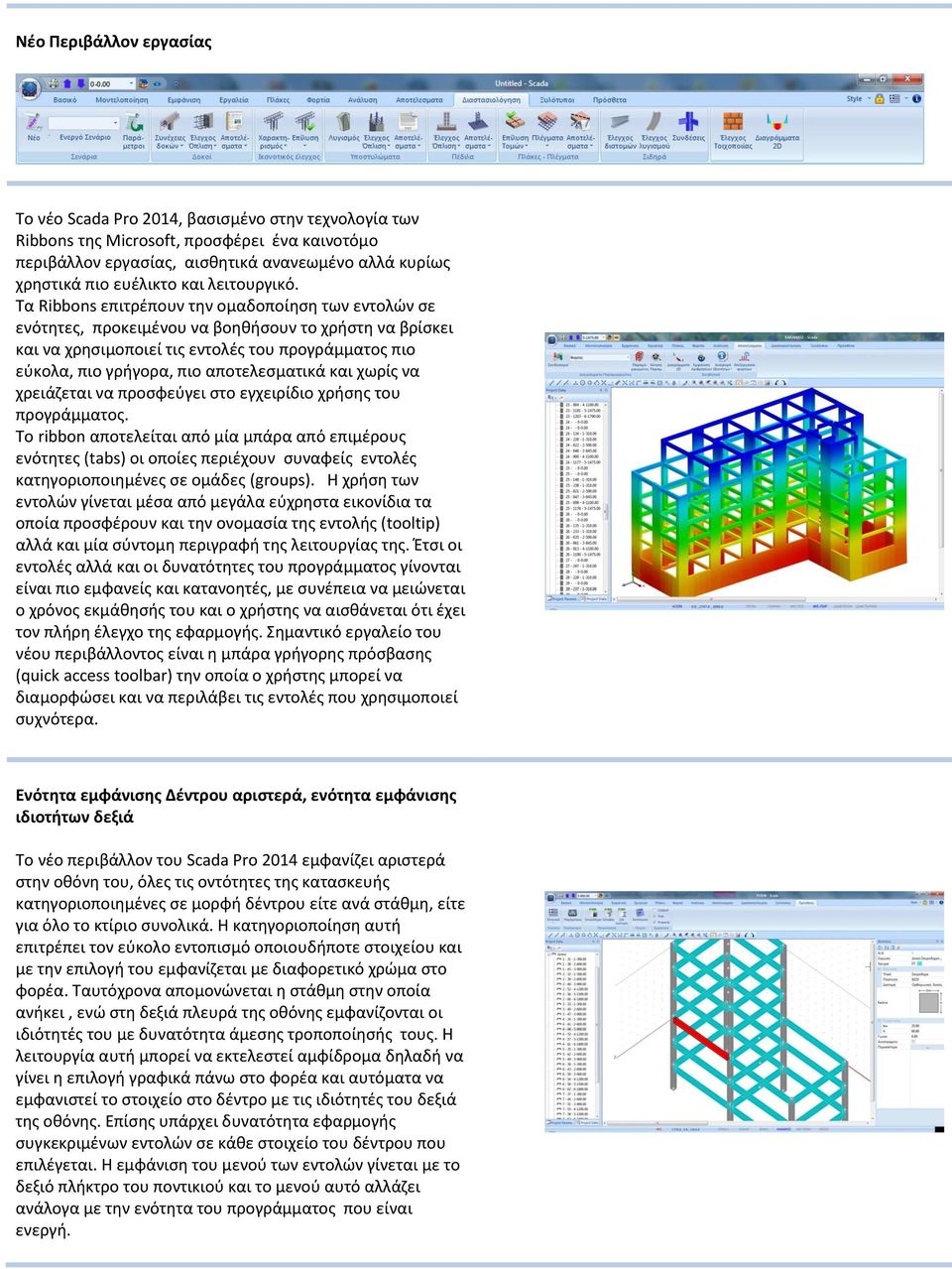

2 Νέο Περιβάλλον εργασίας Το νέο Scada Pro 2014, βασισμένο στην τεχνολογία των Ribbons της Microsoft, προσφέρει ένα καινοτόμο περιβάλλον εργασίας, αισθητικά ανανεωμένο αλλά κυρίως χρηστικά πιο ευέλικτο και λειτουργικό. Τα Ribbons επιτρέπουν την ομαδοποίηση των εντολών σε ενότητες, προκειμένου να βοηθήσουν το χρήστη να βρίσκει και να χρησιμοποιεί τις εντολές του προγράμματος πιο εύκολα, πιο γρήγορα, πιο αποτελεσματικά και χωρίς να χρειάζεται να προσφεύγει στο εγχειρίδιο χρήσης του προγράμματος. Το ribbon αποτελείται από μία μπάρα από επιμέρους ενότητες (tabs) οι οποίες περιέχουν συναφείς εντολές κατηγοριοποιημένες σε ομάδες (groups). Η χρήση των εντολών γίνεται μέσα από μεγάλα εύχρηστα εικονίδια τα οποία προσφέρουν και την ονομασία της εντολής (tooltip) αλλά και μία σύντομη περιγραφή της λειτουργίας της. Έτσι οι εντολές αλλά και οι δυνατότητες του προγράμματος γίνονται είναι πιο εμφανείς και κατανοητές, με συνέπεια να μειώνεται ο χρόνος εκμάθησής του και ο χρήστης να αισθάνεται ότι έχει τον πλήρη έλεγχο της εφαρμογής. Σημαντικό εργαλείο του νέου περιβάλλοντος είναι η μπάρα γρήγορης πρόσβασης (quick access toolbar) την οποία ο χρήστης μπορεί να διαμορφώσει και να περιλάβει τις εντολές που χρησιμοποιεί συχνότερα. Ενότητα εμφάνισης Δέντρου αριστερά, ενότητα εμφάνισης ιδιοτήτων δεξιά To νέο περιβάλλον του Scada Pro 2014 εμφανίζει αριστερά στην οθόνη του, όλες τις οντότητες της κατασκευής κατηγοριοποιημένες σε μορφή δέντρου είτε ανά στάθμη, είτε για όλο το κτίριο συνολικά. Η κατηγοριοποίηση αυτή επιτρέπει τον εύκολο εντοπισμό οποιουδήποτε στοιχείου και με την επιλογή του εμφανίζεται με διαφορετικό χρώμα στο φορέα. Ταυτόχρονα απομονώνεται η στάθμη στην οποία ανήκει, ενώ στη δεξιά πλευρά της οθόνης εμφανίζονται οι ιδιότητές του με δυνατότητα άμεσης τροποποίησής τους. Η λειτουργία αυτή μπορεί να εκτελεστεί αμφίδρομα δηλαδή να γίνει η επιλογή γραφικά πάνω στο φορέα και αυτόματα να εμφανιστεί το στοιχείο στο δέντρο με τις ιδιότητές του δεξιά της οθόνης. Επίσης υπάρχει δυνατότητα εφαρμογής συγκεκριμένων εντολών σε κάθε στοιχείο του δέντρου που επιλέγεται. Η εμφάνιση του μενού των εντολών γίνεται με το δεξιό πλήκτρο του ποντικιού και το μενού αυτό αλλάζει ανάλογα με την ενότητα του προγράμματος που είναι ενεργή.

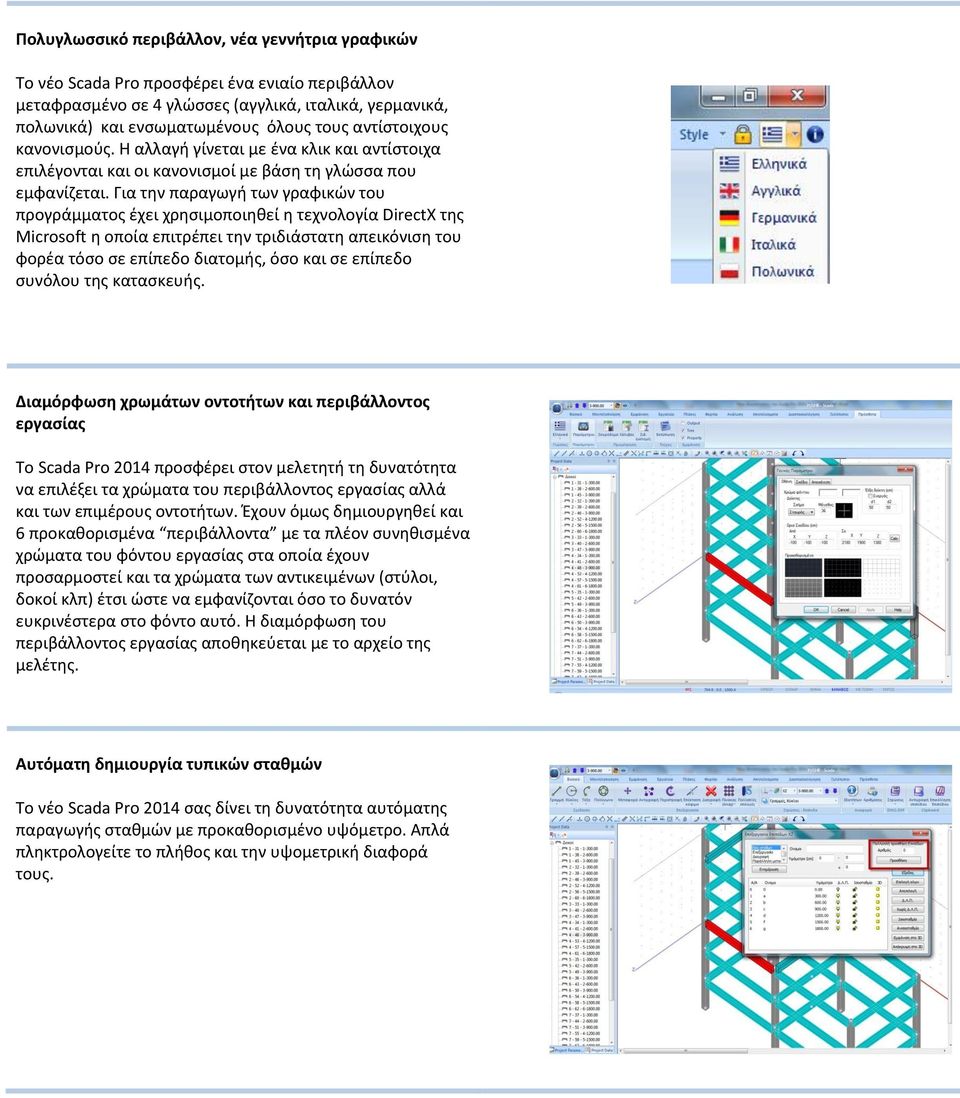

3 Πολυγλωσσικό περιβάλλον, νέα γεννήτρια γραφικών Το νέο Scada Pro προσφέρει ένα ενιαίο περιβάλλον μεταφρασμένο σε 4 γλώσσες (αγγλικά, ιταλικά, γερμανικά, πολωνικά) και ενσωματωμένους όλους τους αντίστοιχους κανονισμούς. Η αλλαγή γίνεται με ένα κλικ και αντίστοιχα επιλέγονται και οι κανονισμοί με βάση τη γλώσσα που εμφανίζεται. Για την παραγωγή των γραφικών του προγράμματος έχει χρησιμοποιηθεί η τεχνολογία DirectX της Microsoft η οποία επιτρέπει την τριδιάστατη απεικόνιση του φορέα τόσο σε επίπεδο διατομής, όσο και σε επίπεδο συνόλου της κατασκευής. Διαμόρφωση χρωμάτων οντοτήτων και περιβάλλοντος εργασίας To Scada Pro 2014 προσφέρει στον μελετητή τη δυνατότητα να επιλέξει τα χρώματα του περιβάλλοντος εργασίας αλλά και των επιμέρους οντοτήτων. Έχουν όμως δημιουργηθεί και 6 προκαθορισμένα περιβάλλοντα με τα πλέον συνηθισμένα χρώματα του φόντου εργασίας στα οποία έχουν προσαρμοστεί και τα χρώματα των αντικειμένων (στύλοι, δοκοί κλπ) έτσι ώστε να εμφανίζονται όσο το δυνατόν ευκρινέστερα στο φόντο αυτό. Η διαμόρφωση του περιβάλλοντος εργασίας αποθηκεύεται με το αρχείο της μελέτης. Αυτόματη δημιουργία τυπικών σταθμών Το νέο Scada Pro 2014 σας δίνει τη δυνατότητα αυτόματης παραγωγής σταθμών με προκαθορισμένο υψόμετρο. Απλά πληκτρολογείτε το πλήθος και την υψομετρική διαφορά τους.

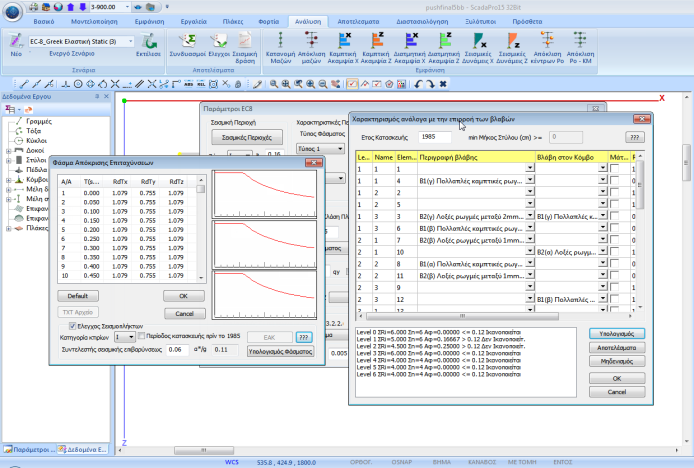

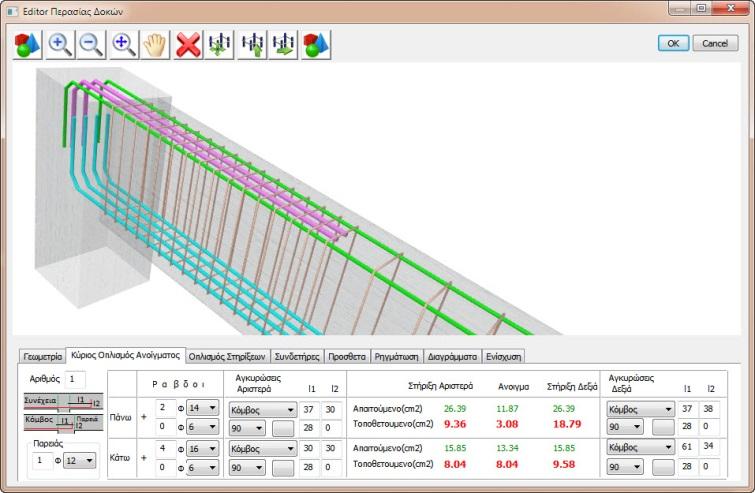

4 Αυτόματη διαδικασία αναγνώρισης διατομών και δημιουργίας του φορέα από αρχείο dxf, dwg Στο νέο περιβάλλον του Scada pro αναπτύχθηκε εργαλείο το οποίο αναγνωρίζει τις φυσικές διατομές του Scada Pro από οποιαδήποτε αρχιτεκτονικό σχέδιο μορφής dxf ή dwg. Η αναγνώριση και η προσομοίωση με τις διατομές της βιβλιοθήκης του Scada Pro γίνεται επιλεκτικά ή αυτόματα ανά στάθμη, ανά δομικό στοιχείο (Υποστυλώματα, Δοκοί, Δοκοί θεμελίωσης) και συνολικά για όλο το κτίριο. Αυτόματα δημιουργείται και το τρισδιάστατο φυσικό και μαθηματικό μοντέλο του φορέα. Γίνεται επίσης αυτόματα η αναγνώριση των πλακών του φορέα καθώς και των προβόλων που έχουν σχεδιαστεί με απλές γραμμές. Τρισδιάστατη απεικόνιση αναπτύγματος δοκού Στο νέο Scada Pro 14 υπάρχει πλέον η δυνατότητα να δείτε σε τρισδιάστατη ρεαλιστική απεικόνιση τη διαμόρφωση του οπλισμού μέσα στη δοκό. Η εικόνα ενημερώνεται αυτόματα με τις αλλαγές που πραγματοποιείτε στον οπλισμό (κάμψης ή διάτμησης) μέσα στον editor των δοκών. Κανονισμός σεισμοπλήκτων ΦΕΚ 455/ Ενσωματώθηκαν οι διατάξεις του ΦΕΚ 455/ που αφορούν τα σεισμόπληκτα κτίρια. Πιο συγκεκριμένα, γίνεται αυτόματος υπολογισμός του συντελεστή της απώλειας φέρουσας ικανότητας Αφ με βάση το συντελεστή Ri του κάθε στοιχείου. Ενσωματώθηκε επίσης το φάσμα επιταχύνσεων για την αποτίμηση και τον σχεδιασμό των σεισμοπλήκτων σύμφωνα με το παραπάνω ΦΕΚ.

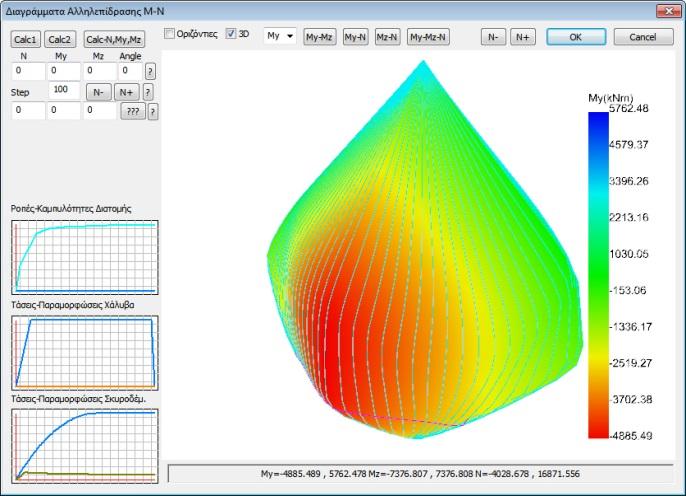

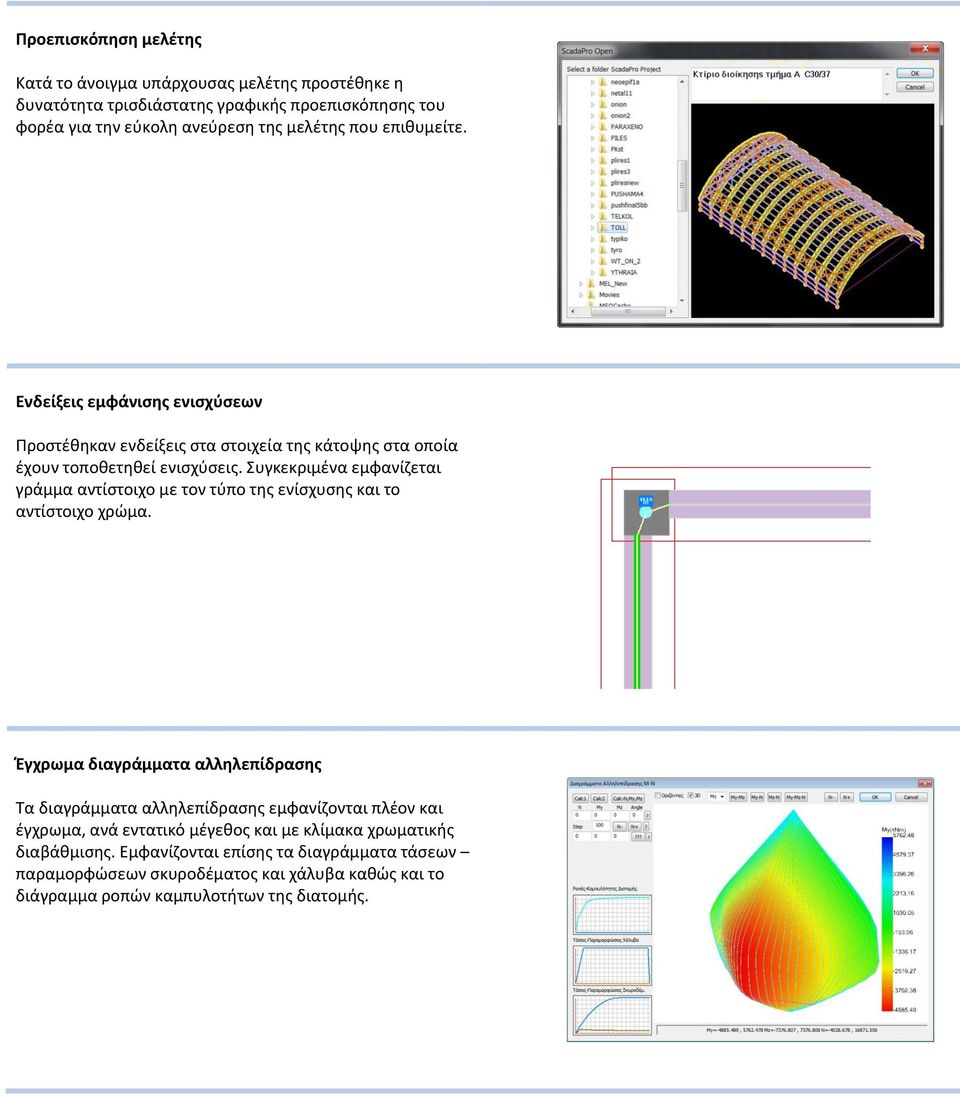

5 Προεπισκόπηση μελέτης Κατά το άνοιγμα υπάρχουσας μελέτης προστέθηκε η δυνατότητα τρισδιάστατης γραφικής προεπισκόπησης του φορέα για την εύκολη ανεύρεση της μελέτης που επιθυμείτε. Ενδείξεις εμφάνισης ενισχύσεων Προστέθηκαν ενδείξεις στα στοιχεία της κάτοψης στα οποία έχουν τοποθετηθεί ενισχύσεις. Συγκεκριμένα εμφανίζεται γράμμα αντίστοιχο με τον τύπο της ενίσχυσης και το αντίστοιχο χρώμα. Έγχρωμα διαγράμματα αλληλεπίδρασης Τα διαγράμματα αλληλεπίδρασης εμφανίζονται πλέον και έγχρωμα, ανά εντατικό μέγεθος και με κλίμακα χρωματικής διαβάθμισης. Εμφανίζονται επίσης τα διαγράμματα τάσεων παραμορφώσεων σκυροδέματος και χάλυβα καθώς και το διάγραμμα ροπών καμπυλοτήτων της διατομής.

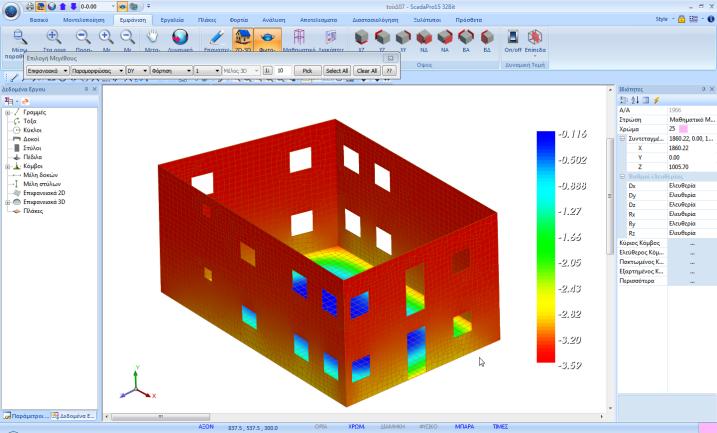

6 Βιβλιοθήκη μεταλλικών συνδέσεων με περισσότερα από 130 είδη Περιλαμβάνονται περισσότερα από 130 είδη συνδέσεων που καλύπτουν όλες τις περιπτώσεις που προβλέπει ο EC3 μέρος 8. Δυνατότητα προσομοίωσης της μεταλλικής σύνδεσης με τρισδιάστατα πεπερασμένα στοιχεία. Αποκατάσταση διατομής Ενισχύσεις Ενισχύσεις κατά ΚΑΝ.ΕΠΕ. με όλα τα υλικά που προβλέπονται : Υποστυλώματα: μανδύες από έγχυτο και εκτοξευόμενο σκυρόδεμα, ινοπλισμένα πολυμερή, χαλύβδινα ελάσματα, διαδικασία περίσφιξης. Δοκοί: Στρώσεις έγχυτου ή εκτοξευόμενου οπλισμένου σκυροδέματος, χαλύβδινα ελάσματα, ινοπλισμένα πολυμερή. Υπολογισμός αριθμού βλήτρων με αντίστοιχους κατασκευαστικούς ελέγχους. Βιβλιοθήκη υλικών αποκατάστασης και ενίσχυσης της εταιρείας Sika. Έτσι, εκτός από τη δυνατότητα εισαγωγής οποιουδήποτε υλικού από το μελετητή, υπάρχει και η επιλογή του υλικού της sika με αυτόματο υπολογισμό των αντοχών και ιδιοτήτων του υλικού. Πεπερασμένα 3D επιφανειακά στοιχεία Στην νέα έκδοση του Scada Pro 14 έχει ενσωματωθεί μία νέα γεννήτρια πεπερασμένων επιφανειακών στοιχείων στο χώρο, η οποία δίνει τη δυνατότητα προσομοίωσης οιασδήποτε κατασκευής. Εμφάνιση ισοτασικών καμπυλών για εντατικά και παραμορφωσιακά μεγέθη.

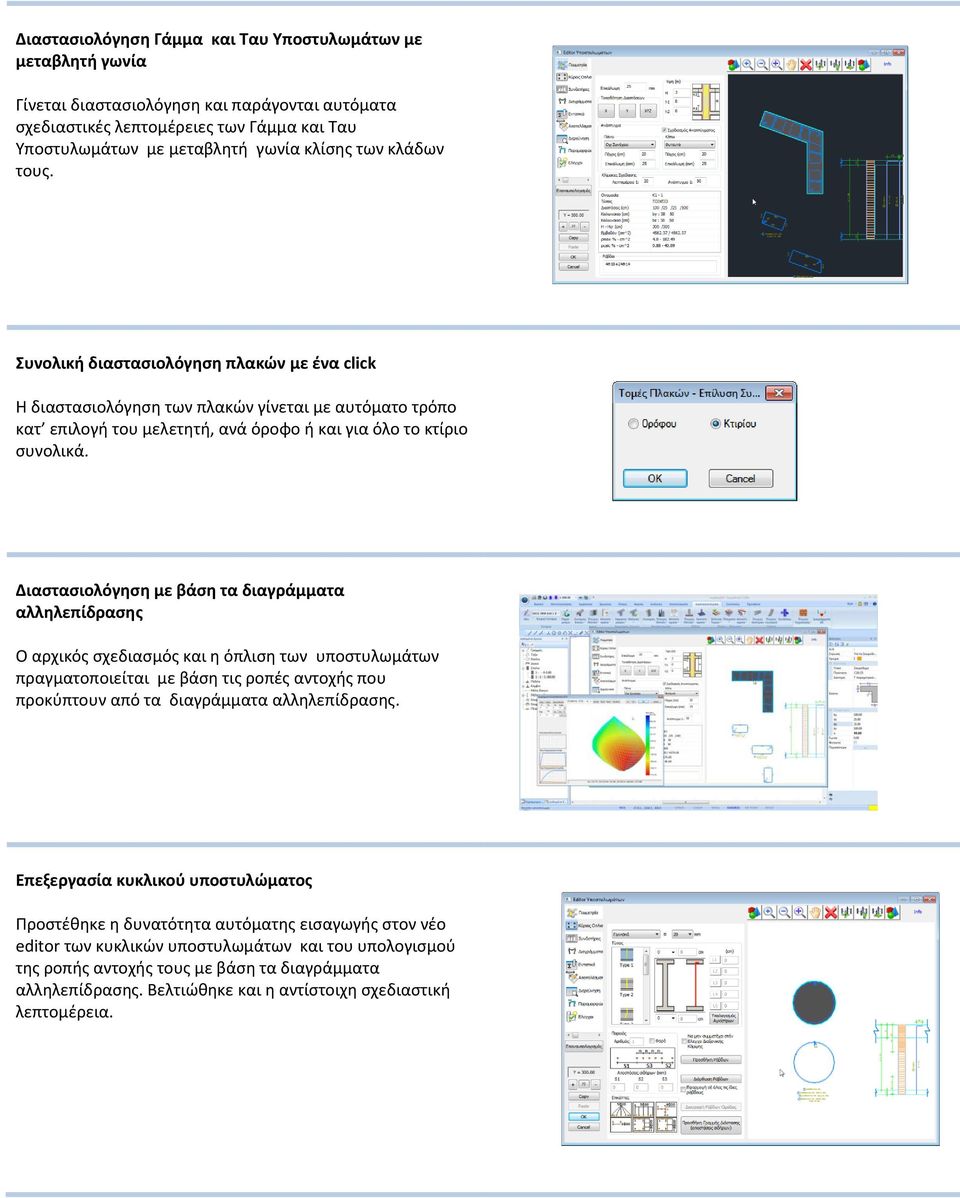

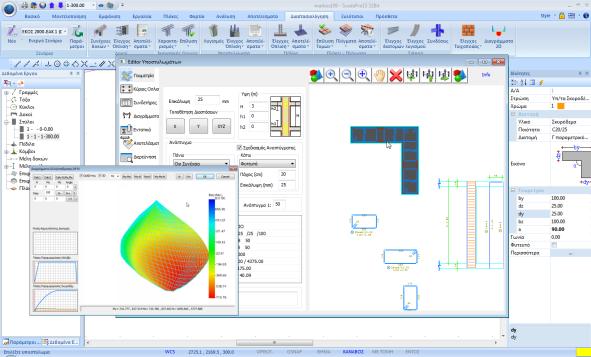

7 Διαστασιολόγηση Γάμμα και Ταυ Υποστυλωμάτων με μεταβλητή γωνία Γίνεται διαστασιολόγηση και παράγονται αυτόματα σχεδιαστικές λεπτομέρειες των Γάμμα και Ταυ Υποστυλωμάτων με μεταβλητή γωνία κλίσης των κλάδων τους. Συνολική διαστασιολόγηση πλακών με ένα click Η διαστασιολόγηση των πλακών γίνεται με αυτόματο τρόπο κατ επιλογή του μελετητή, ανά όροφο ή και για όλο το κτίριο συνολικά. Διαστασιολόγηση με βάση τα διαγράμματα αλληλεπίδρασης Ο αρχικός σχεδιασμός και η όπλιση των υποστυλωμάτων πραγματοποιείται με βάση τις ροπές αντοχής που προκύπτουν από τα διαγράμματα αλληλεπίδρασης. Επεξεργασία κυκλικού υποστυλώματος Προστέθηκε η δυνατότητα αυτόματης εισαγωγής στον νέο editor των κυκλικών υποστυλωμάτων και του υπολογισμού της ροπής αντοχής τους με βάση τα διαγράμματα αλληλεπίδρασης. Βελτιώθηκε και η αντίστοιχη σχεδιαστική λεπτομέρεια.

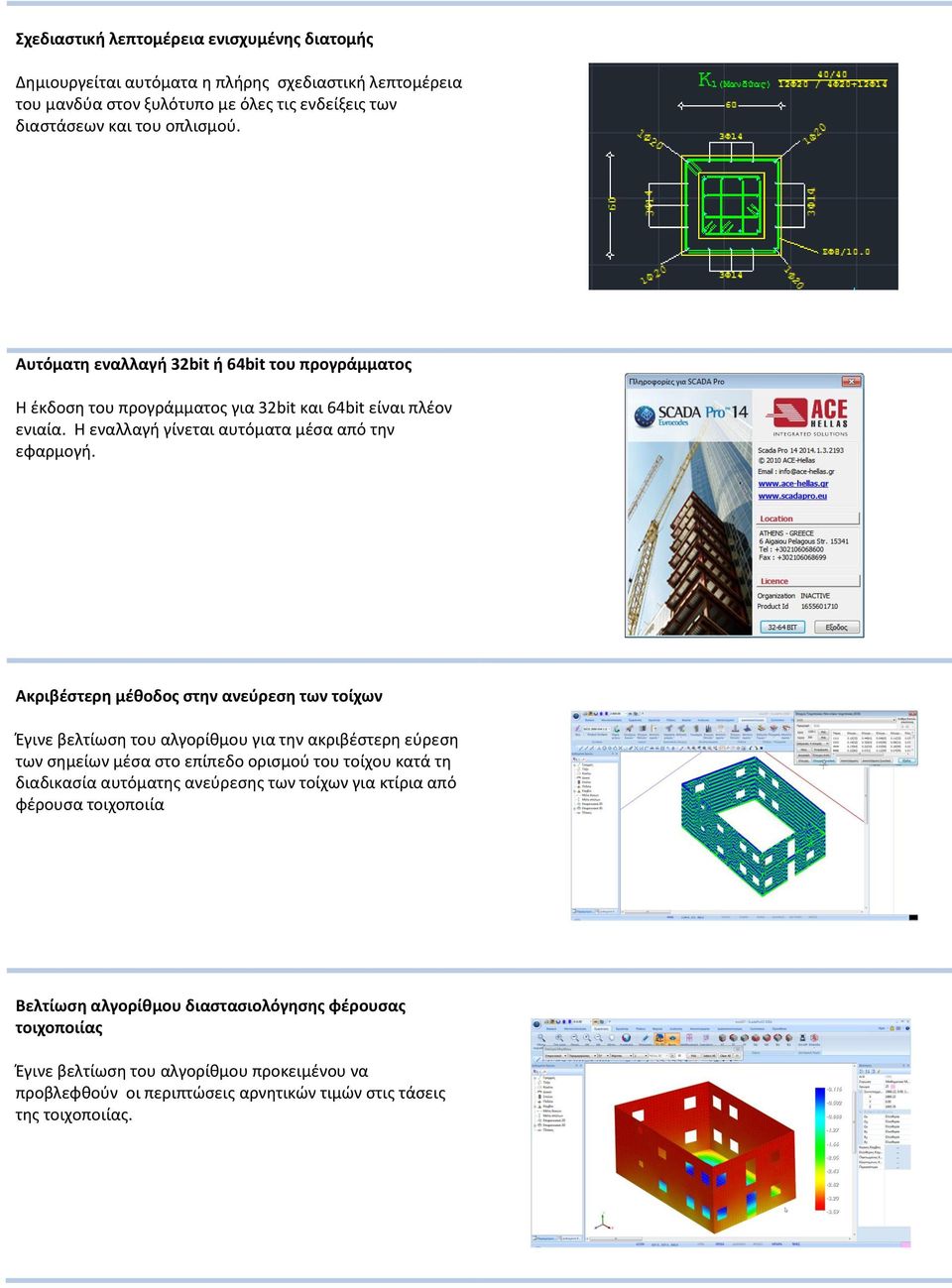

8 Σχεδιαστική λεπτομέρεια ενισχυμένης διατομής Δημιουργείται αυτόματα η πλήρης σχεδιαστική λεπτομέρεια του μανδύα στον ξυλότυπο με όλες τις ενδείξεις των διαστάσεων και του οπλισμού. Αυτόματη εναλλαγή 32bit ή 64bit του προγράμματος Η έκδοση του προγράμματος για 32bit και 64bit είναι πλέον ενιαία. Η εναλλαγή γίνεται αυτόματα μέσα από την εφαρμογή. Ακριβέστερη μέθοδος στην ανεύρεση των τοίχων Έγινε βελτίωση του αλγορίθμου για την ακριβέστερη εύρεση των σημείων μέσα στο επίπεδο ορισμού του τοίχου κατά τη διαδικασία αυτόματης ανεύρεσης των τοίχων για κτίρια από φέρουσα τοιχοποιία Βελτίωση αλγορίθμου διαστασιολόγησης φέρουσας τοιχοποιίας Έγινε βελτίωση του αλγορίθμου προκειμένου να προβλεφθούν οι περιπτώσεις αρνητικών τιμών στις τάσεις της τοιχοποιίας.

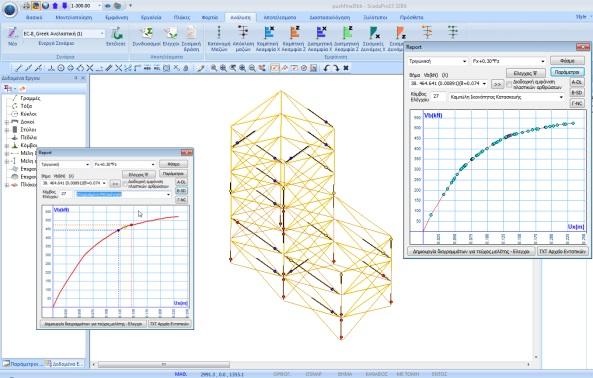

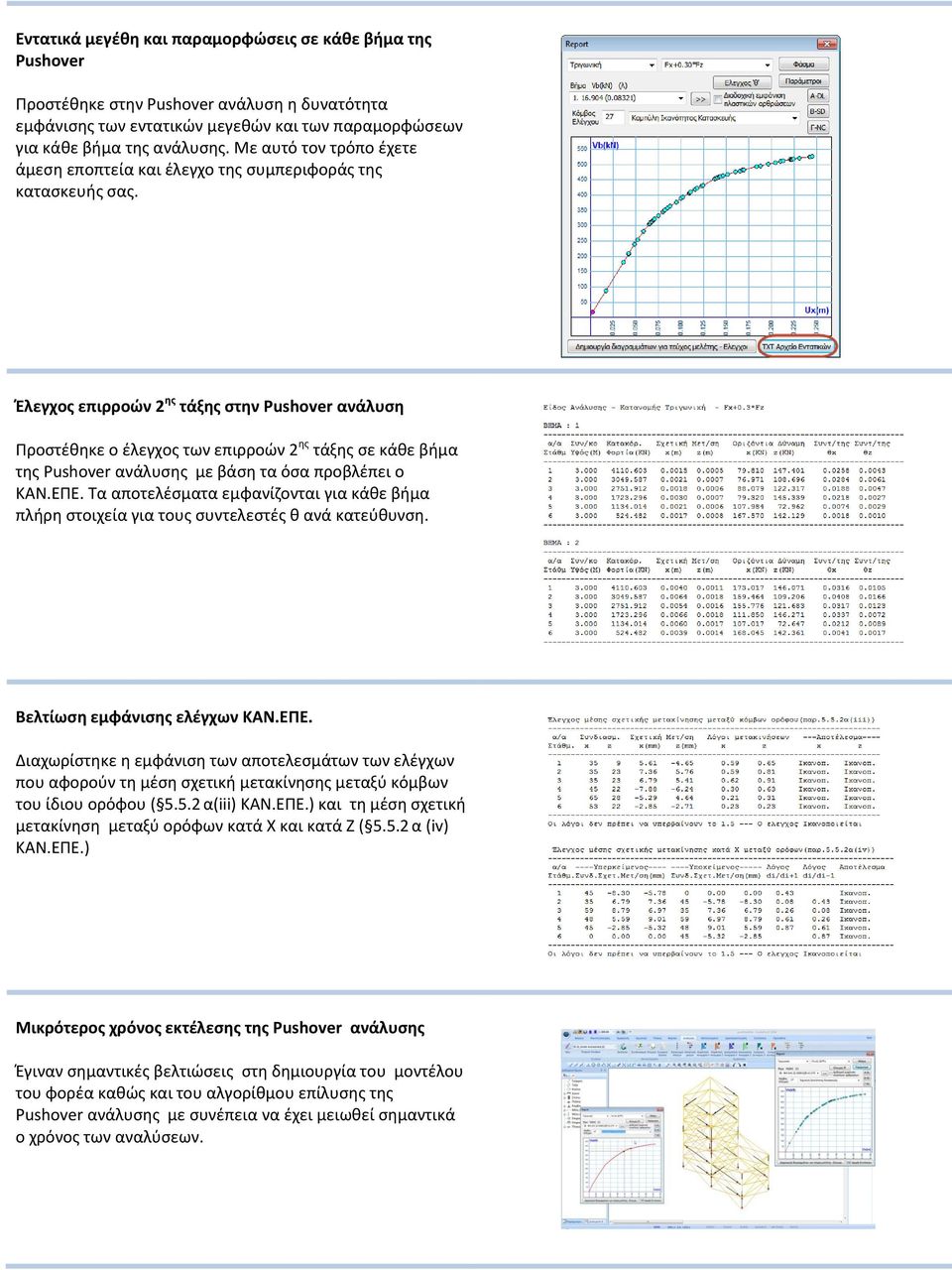

9 Εντατικά μεγέθη και παραμορφώσεις σε κάθε βήμα της Pushover Προστέθηκε στην Pushover ανάλυση η δυνατότητα εμφάνισης των εντατικών μεγεθών και των παραμορφώσεων για κάθε βήμα της ανάλυσης. Με αυτό τον τρόπο έχετε άμεση εποπτεία και έλεγχο της συμπεριφοράς της κατασκευής σας. Έλεγχος επιρροών 2 ης τάξης στην Pushover ανάλυση Προστέθηκε ο έλεγχος των επιρροών 2 ης τάξης σε κάθε βήμα της Pushover ανάλυσης με βάση τα όσα προβλέπει ο ΚΑΝ.ΕΠΕ. Τα αποτελέσματα εμφανίζονται για κάθε βήμα πλήρη στοιχεία για τους συντελεστές θ ανά κατεύθυνση. Βελτίωση εμφάνισης ελέγχων ΚΑΝ.ΕΠΕ. Διαχωρίστηκε η εμφάνιση των αποτελεσμάτων των ελέγχων που αφορούν τη μέση σχετική μετακίνησης μεταξύ κόμβων του ίδιου ορόφου ( α(iii) ΚΑΝ.ΕΠΕ.) και τη μέση σχετική μετακίνηση μεταξύ ορόφων κατά Χ και κατά Ζ ( α (iv) ΚΑΝ.ΕΠΕ.) Μικρότερος χρόνος εκτέλεσης της Pushover ανάλυσης Έγιναν σημαντικές βελτιώσεις στη δημιουργία του μοντέλου του φορέα καθώς και του αλγορίθμου επίλυσης της Pushover ανάλυσης με συνέπεια να έχει μειωθεί σημαντικά ο χρόνος των αναλύσεων.

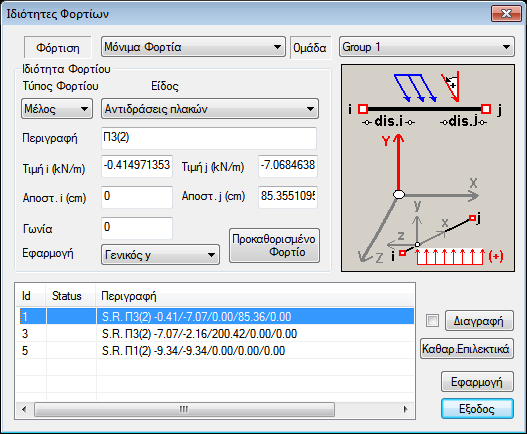

10 Αυτόματη ενημέρωση του προγράμματος Η ενημέρωση του προγράμματος γίνεται πλέον αυτόματα μέσω internet έτσι ώστε να έχετε στη διάθεσή σας την τελευταία έκδοση του προγράμματος. Αντιγραφή ενίσχυσης υποστυλώματος Στον editor των υποστυλωμάτων υπάρχει πλέον η δυνατότητα αντιγραφής και επικόλλησης μίας ενίσχυσης και στις υπόλοιπες στάθμες. Με αυτό τον τρόπο εισάγετε την ενίσχυση μία φορά και στη συνέχεια την αντιγράφετε στη στάθμη ή στις στάθμες που επιθυμείτε. Βελτίωση εμφάνισης διαγράμματος αλληλεπίδρασης Βελτιώθηκε η γραφική απεικόνιση των διαγραμμάτων αλληλεπίδρασης στις περιπτώσεις όπου παρουσιαζόταν ψαλίδισμα των άνω τιμών κυρίως σε περιπτώσεις μεγάλων αντοχών. Αυτόματη δημιουργία είδους φορτίου Αντιδράσεις Πλακών Το είδος φορτίου Αντιδράσεις Πλακών καταργήθηκε από την εντολή της εισαγωγής των φορτίων και παρέμεινε στην αντίστοιχη εντολή της επεξεργασίας μόνο σαν αναφορά. Το είδος αυτό του φορτίου δημιουργείται αυτόματα από το πρόγραμμα όταν γίνεται η απόδοση των φορτίων των πλακών στις δοκούς.

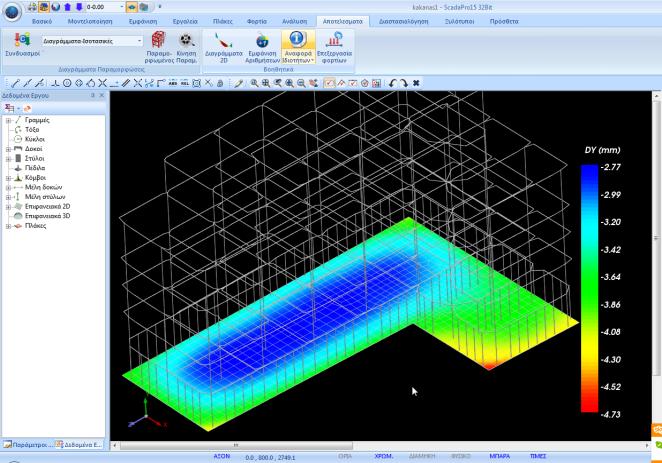

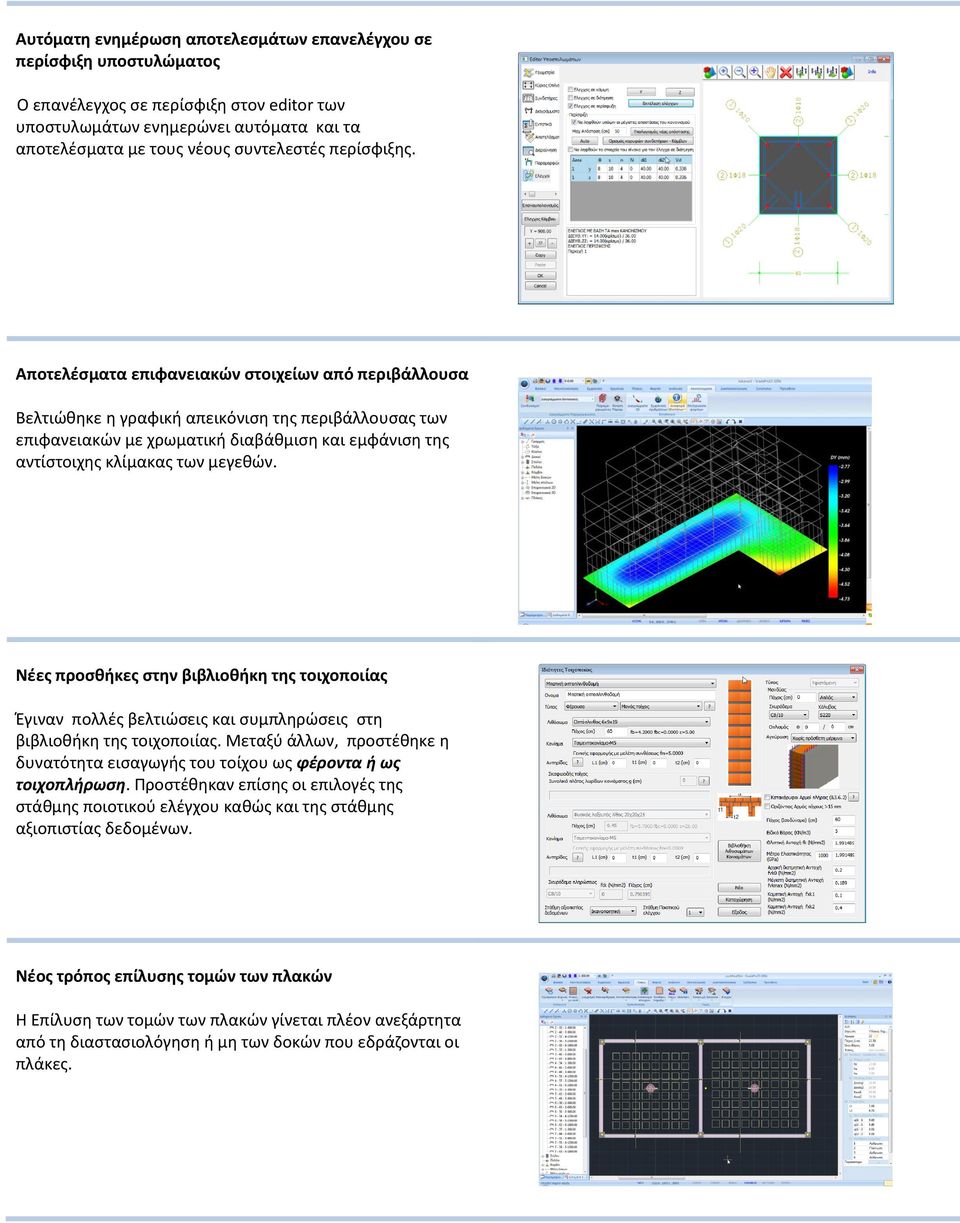

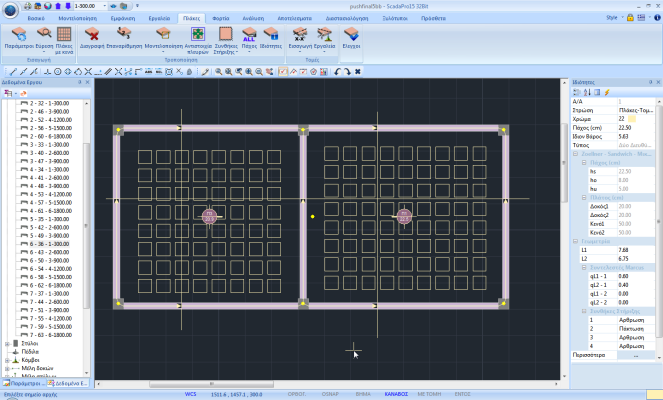

11 Αυτόματη ενημέρωση αποτελεσμάτων επανελέγχου σε περίσφιξη υποστυλώματος Ο επανέλεγχος σε περίσφιξη στον editor των υποστυλωμάτων ενημερώνει αυτόματα και τα αποτελέσματα με τους νέους συντελεστές περίσφιξης. Αποτελέσματα επιφανειακών στοιχείων από περιβάλλουσα Βελτιώθηκε η γραφική απεικόνιση της περιβάλλουσας των επιφανειακών με χρωματική διαβάθμιση και εμφάνιση της αντίστοιχης κλίμακας των μεγεθών. Νέες προσθήκες στην βιβλιοθήκη της τοιχοποιίας Έγιναν πολλές βελτιώσεις και συμπληρώσεις στη βιβλιοθήκη της τοιχοποιίας. Μεταξύ άλλων, προστέθηκε η δυνατότητα εισαγωγής του τοίχου ως φέροντα ή ως τοιχοπλήρωση. Προστέθηκαν επίσης οι επιλογές της στάθμης ποιοτικού ελέγχου καθώς και της στάθμης αξιοπιστίας δεδομένων. Νέος τρόπος επίλυσης τομών των πλακών Η Επίλυση των τομών των πλακών γίνεται πλέον ανεξάρτητα από τη διαστασιολόγηση ή μη των δοκών που εδράζονται οι πλάκες.

12 Άλλες Βελτιώσεις 1. Εμπλουτίστηκε ο editor υποστυλωμάτων προκειμένου να σχεδιάζονται οι λεπτομέρειες των ενισχύσεων για μανδύες και ΙΟΠ. 2. Δημιουργείται πλέον και ξεχωριστό αρχείο με τις τιμές της καμπύλης ικανότητας της κατασκευής (Τέμνουσα βάσης Μετατοπίσεις). 3. Ο συντελεστής των μόνιμων φορτίων για την εκτέλεση της pushover ανάλυσης γg εισάγεται αυτόματα από το πρόγραμμα ανάλογα με τη στάθμη αξιοπιστίας δεδομένων ( ΚΑΝ.ΕΠΕ.) 4. Έγινε εμπλουτισμός των μηνυμάτων λαθών κατά τη δημιουργία του μοντέλου. 5. Έγινε αύξηση του αριθμού χρήσης των ιδιομορφών σε Βελτιώθηκαν γενικά οι ενδείξεις πάνω στα στοιχεία της κάτοψης που αφορούν διάφορες αστοχίες καθώς και οι ενδείξεις για τις ενισχύσεις. 7. Βελτιώθηκε η εμφάνιση των τόξων και των γραμμών στο 3D.
