1 ΟΙ ΧΡΗΣΕΙΣ ΤΟΥ ΦΡΑΓΜΑΤΟΣ Υ ΡΑΤΜΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ ΠΟΤΕ ΧΡΕΙΑΖΕΤΑΙ ΚΑΙ ΠΟΤΕ ΠΕΡΙΤΤΕΥΕΙ Από την ΤΕΚΤΟ HELLAS Η ΧΡΗΣΗ ΦΡΑΓΜΑΤΟΣ Υ ΡΑΤΜΩΝ ΣΤΑ ΩΜΑΤΑ Το φράγµα υδρατµών δύναται να τοποθετηθεί ανάλογα της υγροµετρίας των κάτωθεν χώρων ενός δώµατος. Αναφορικά µε την έννοια της υγροµετρίας Η έννοια της υγροµετρίας των χώρων αναφέρεται στο λόγο της παραγόµενης ποσότητας υδρατµών στο χώρο W σε gr/h προς τον ρυθµό ανανέωσης του αέρα του χώρου Ν σε m 3 /h. Για λόγους καθορισµού ενιαίων κανόνων διαπίστωσης κινδύνων συµπυκνώσεων (επιφανειακών ή στη µάζα των οικοδοµικών στοιχείων) οι χώροι µε βάσει τους εθνικούς κανονισµούς κατατάσσονται συµβατικά σε τέσσερις τύπους από πλευράς υγροµετρίας: Χώρος χαµηλής υγροµετρίας όπου W/N 2.5 gr/m 3 : Πρόκειται για ένα χώρο που η παραγωγή υδρατµών και ο αερισµός είναι τέτοιος ώστε η εσωτερική υγρασία είναι ανώτερη της αντίστοιχης εξωτερικής. Χώρος µέσης υγροµετρίας όπου 2.5 < W/N 5 gr/m 3. Χώρος έντονης υγροµετρίας όπου 5.0 < W/N 7.5 gr/m 3. Χώρος πολύ έντονης υγροµετρίας όπου W/N > 7.5 gr/m3. Κατά γενικό κανόνα τα κτίρια ανάλογα µε την χρήση και τον τρόπο κατοίκησης κατατάσσονται στις ακόλουθες κατηγορίες µε την προϋπόθεση ότι τηρούνται οι προβλεπόµενοι από τους κανονισµούς ρυθµοί ανανέωσης του αέρα: Κτίρια χαµηλής υγροµετρίας: Υπάγονται τα κτίρια γραφείων που δεν κλιµατίζονται, τα σχολεία ηµερήσιας φοίτησης ορισµένες κατοικίες εξοπλισµένες µε ελεγχόµενο µηχανικό αερισµό και ειδικά συστήµατα αποµάκρυνσης των υδρατµών στα σηµεία παραγωγής τους µόλις δηµιουργούνται (π.χ. απορροφητήρες κουζίνας). Κτίρια µέσης υγροµετρίας: Υπάγονται τα κτίρια κατοικιών στους χώρους που περιλαµβάνονται οι κουζίνες και οι υγροί χώροι, όταν δεν υπάρχει υπερκατοίκηση. Κτίρια έντονης υγροµετρίας: Υπάγονται τα κτίρια κατοικιών µε µέτριο αερισµό, µε υπερκατοίκηση όπως και ορισµένα βιοµηχανικά κτίρια. Κτίρια πολύ έντονης υγροµετρίας: Υπάγονται τα ειδικά κτίρια, κύρια βιοµηχανικά, όπου απαιτείται διατήρηση υψηλής σχετικής υγρασίας, όπως και τα κτίρια µε κοινόχρηστους υγρούς χώρους ή κτίρια κολυµβητηρίων. Ποία είναι τα συνήθη φράγµατα υδρατµών; 1. Ασφαλτική µεµβράνη ατακτικού πολυπροπυλενίου ή οξειδωµένης ασφάλτου µε ενδιάµεσο φορέα φύλλο αλουµινίου 2. Μεµβράνη από υδατοαπορροφητικό ποίληµα για συγκράτηση υδρατµών (δυναµικό φράγµα υδρατµών) Σελίδα 1 από5

Αναφορικά µε την έννοια της υγροµετρίας Η έννοια της υγροµετρίας των χώρων αναφέρεται στο λόγο της παραγόµενης ποσότητας υδρατµών στο χώρο W σε gr/h προς τον ρυθµό ανανέωσης του αέρα του χώρου Ν σε m

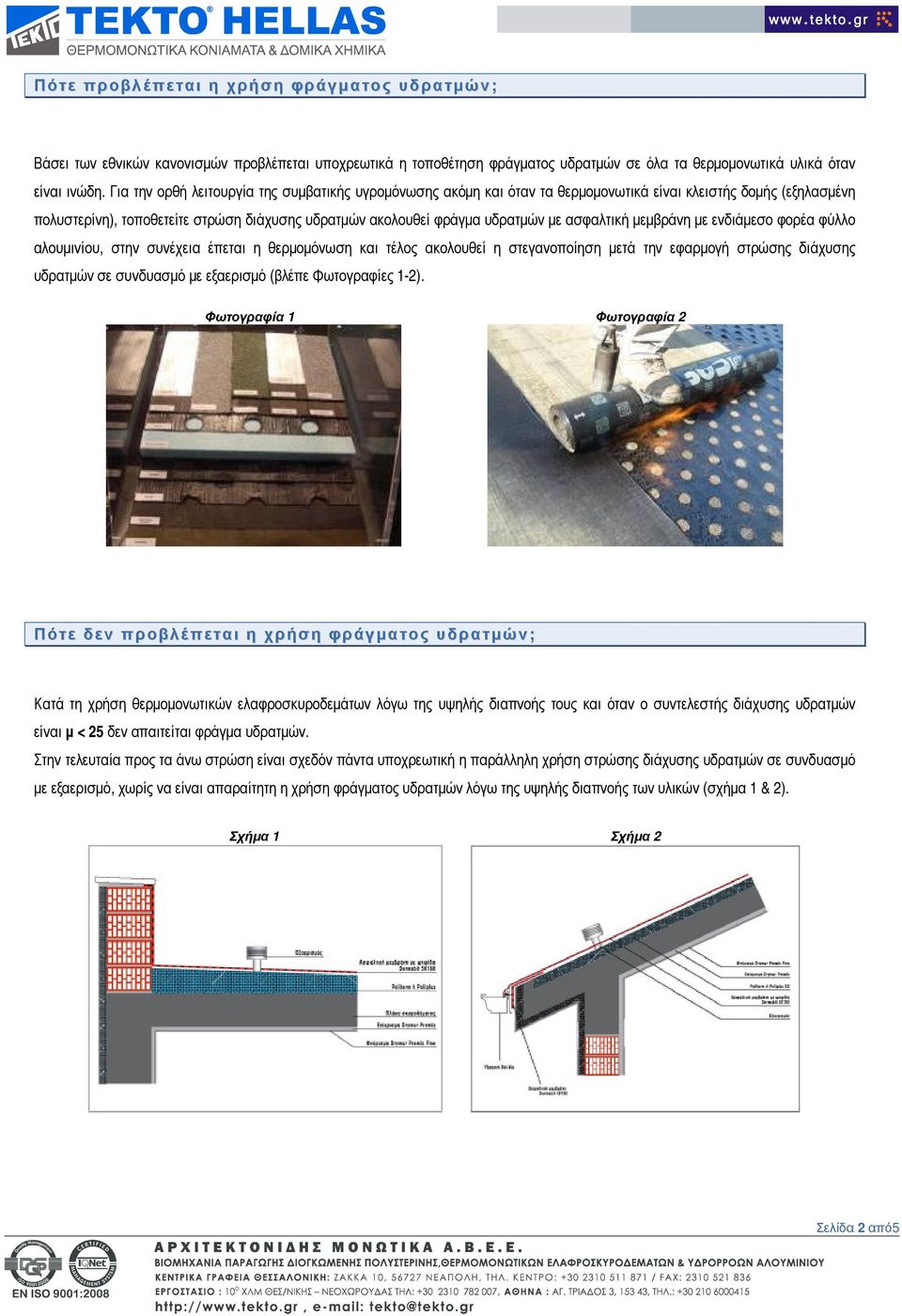

2 Πότε προβλέπεται η χρήση φράγµατος υδρατµών; Βάσει των εθνικών κανονισµών προβλέπεται υποχρεωτικά η τοποθέτηση φράγµατος υδρατµών σε όλα τα θερµοµονωτικά υλικά όταν είναι ινώδη. Για την ορθή λειτουργία της συµβατικής υγροµόνωσης ακόµη και όταν τα θερµοµονωτικά είναι κλειστής δοµής (εξηλασµένη πολυστερίνη), τοποθετείτε στρώση διάχυσης υδρατµών ακολουθεί φράγµα υδρατµών µε ασφαλτική µεµβράνη µε ενδιάµεσο φορέα φύλλο αλουµινίου, στην συνέχεια έπεται η θερµοµόνωση και τέλος ακολουθεί η στεγανοποίηση µετά την εφαρµογή στρώσης διάχυσης υδρατµών σε συνδυασµό µε εξαερισµό (βλέπε Φωτογραφίες 1-2). Φωτογραφία 1 Φωτογραφία 2 Πότε δεν προβλέπεται η χρήση φράγµατος υδρατµών; Κατά τη χρήση θερµοµονωτικών ελαφροσκυροδεµάτων λόγω της υψηλής διαπνοής τους και όταν ο συντελεστής διάχυσης υδρατµών είναι µ < 25 δεν απαιτείται φράγµα υδρατµών. Στην τελευταία προς τα άνω στρώση είναι σχεδόν πάντα υποχρεωτική η παράλληλη χρήση στρώσης διάχυσης υδρατµών σε συνδυασµό µε εξαερισµό, χωρίς να είναι απαραίτητη η χρήση φράγµατος υδρατµών λόγω της υψηλής διαπνοής των υλικών (σχήµα 1 & 2). Σχήµα 1 Σχήµα 2 Σελίδα 2 από5

ασφαλτική µεµβράνη µε ενδιάµεσο φορέα φύλλο αλουµινίου, στην συνέχεια έπεται η θερµοµόνωση και τέλος ακολουθεί η στεγανοποίηση µετά την εφαρµογή στρώσης διάχυσης υδρατµών σε συνδυασµό µε εξαερισµό

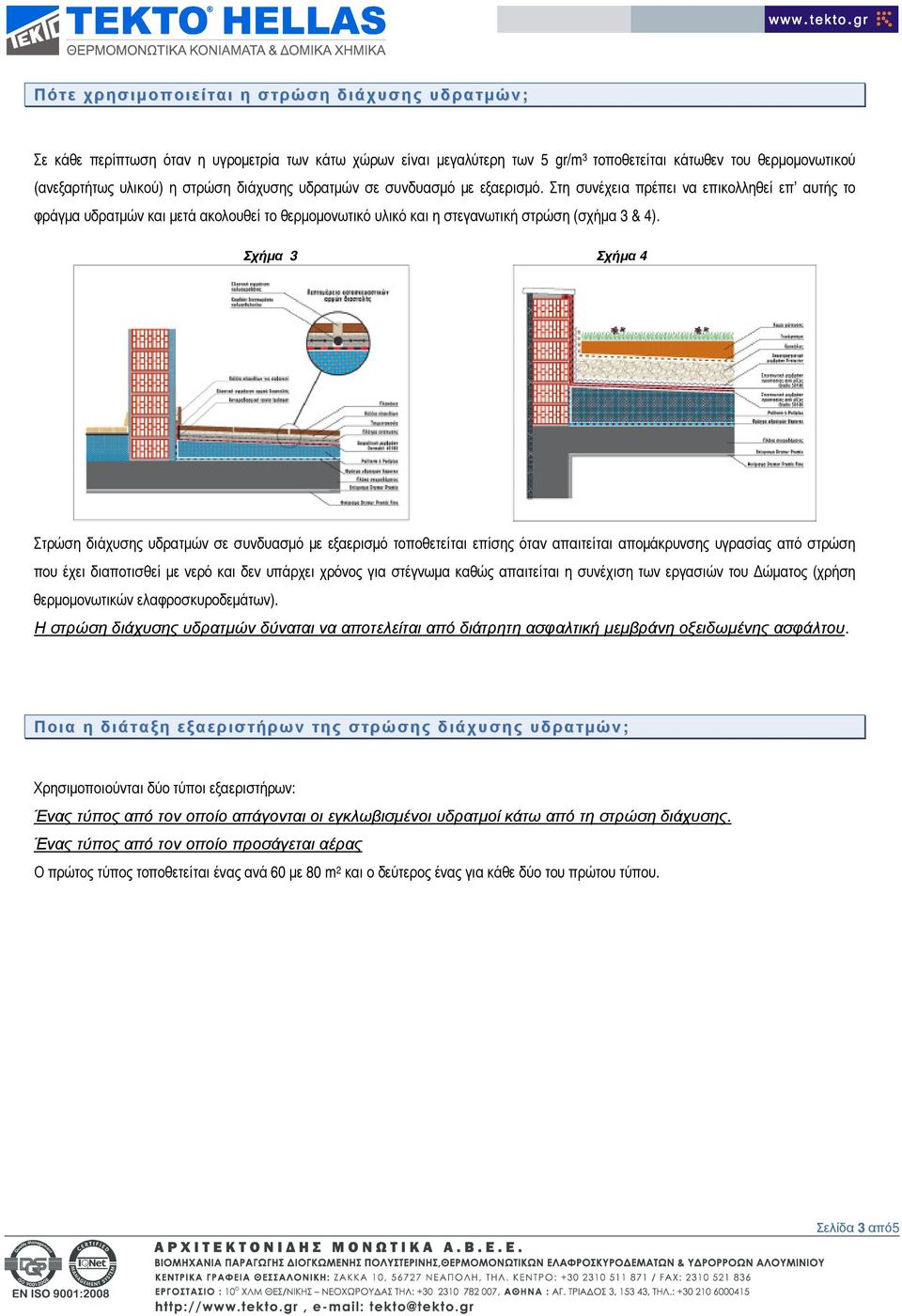

3 Πότε χρησιµοποιείται η στρώση διάχυσης υδρατµών; Σε κάθε περίπτωση όταν η υγροµετρία των κάτω χώρων είναι µεγαλύτερη των 5 gr/m 3 τοποθετείται κάτωθεν του θερµοµονωτικού (ανεξαρτήτως υλικού) η στρώση διάχυσης υδρατµών σε συνδυασµό µε εξαερισµό. Στη συνέχεια πρέπει να επικολληθεί επ αυτής το φράγµα υδρατµών και µετά ακολουθεί το θερµοµονωτικό υλικό και η στεγανωτική στρώση (σχήµα 3 & 4). Σχήµα 3 Σχήµα 4 Στρώση διάχυσης υδρατµών σε συνδυασµό µε εξαερισµό τοποθετείται επίσης όταν απαιτείται αποµάκρυνσης υγρασίας από στρώση που έχει διαποτισθεί µε νερό και δεν υπάρχει χρόνος για στέγνωµα καθώς απαιτείται η συνέχιση των εργασιών του ώµατος (χρήση θερµοµονωτικών ελαφροσκυροδεµάτων). Η στρώση διάχυσης υδρατµών δύναται να αποτελείται από διάτρητη ασφαλτική µεµβράνη οξειδωµένης ασφάλτου. Ποια η διάταξη εξαεριστήρων της στρώσης διάχυσης υδρατµών; Χρησιµοποιούνται δύο τύποι εξαεριστήρων: Ένας τύπος από τον οποίο απάγονται οι εγκλωβισµένοι υδρατµοί κάτω από τη στρώση διάχυσης. Ένας τύπος από τον οποίο προσάγεται αέρας Ο πρώτος τύπος τοποθετείται ένας ανά 60 µε 80 m 2 και ο δεύτερος ένας για κάθε δύο του πρώτου τύπου. Σελίδα 3 από5

Σχήµα 3 Σχήµα 4 Στρώση διάχυσης υδρατµών σε συνδυασµό µε εξαερισµό τοποθετείται επίσης όταν απαιτείται αποµάκρυνσης υγρασίας από στρώση που έχει διαποτισθεί µε νερό και δεν υπάρχει χρόνος για

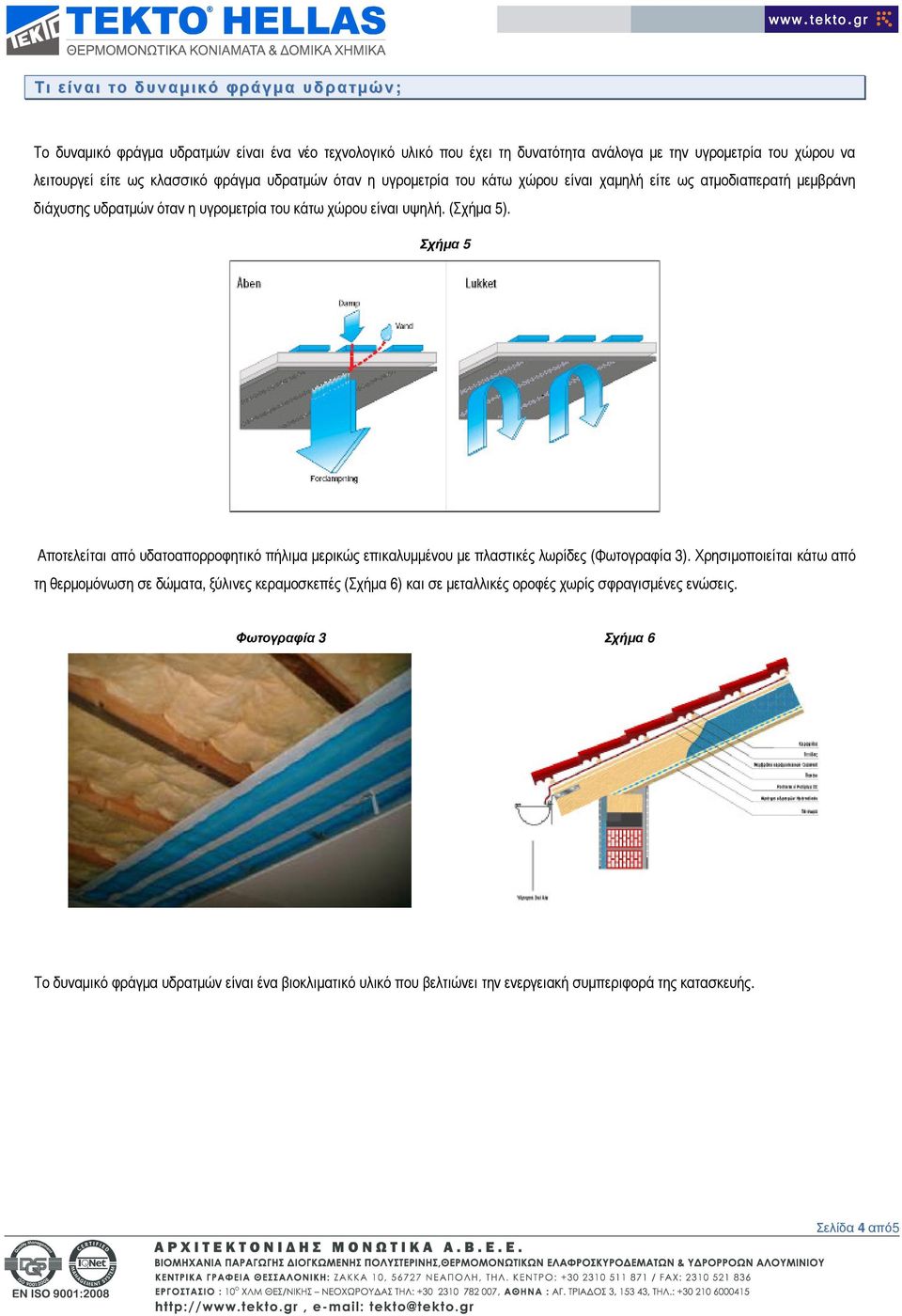

4 Τι είναι το δυναµικό φράγµα υδρατµών; Το δυναµικό φράγµα υδρατµών είναι ένα νέο τεχνολογικό υλικό που έχει τη δυνατότητα ανάλογα µε την υγροµετρία του χώρου να λειτουργεί είτε ως κλασσικό φράγµα υδρατµών όταν η υγροµετρία του κάτω χώρου είναι χαµηλή είτε ως ατµοδιαπερατή µεµβράνη διάχυσης υδρατµών όταν η υγροµετρία του κάτω χώρου είναι υψηλή. (Σχήµα 5). Σχήµα 5 Αποτελείται από υδατοαπορροφητικό πήλιµα µερικώς επικαλυµµένου µε πλαστικές λωρίδες (Φωτογραφία 3). Χρησιµοποιείται κάτω από τη θερµοµόνωση σε δώµατα, ξύλινες κεραµοσκεπές (Σχήµα 6) και σε µεταλλικές οροφές χωρίς σφραγισµένες ενώσεις. Φωτογραφία 3 Σχήµα 6 Το δυναµικό φράγµα υδρατµών είναι ένα βιοκλιµατικό υλικό που βελτιώνει την ενεργειακή συµπεριφορά της κατασκευής. Σελίδα 4 από5

Σχήµα 5 Αποτελείται από υδατοαπορροφητικό πήλιµα µερικώς επικαλυµµένου µε πλαστικές λωρίδες (Φωτογραφία 3).

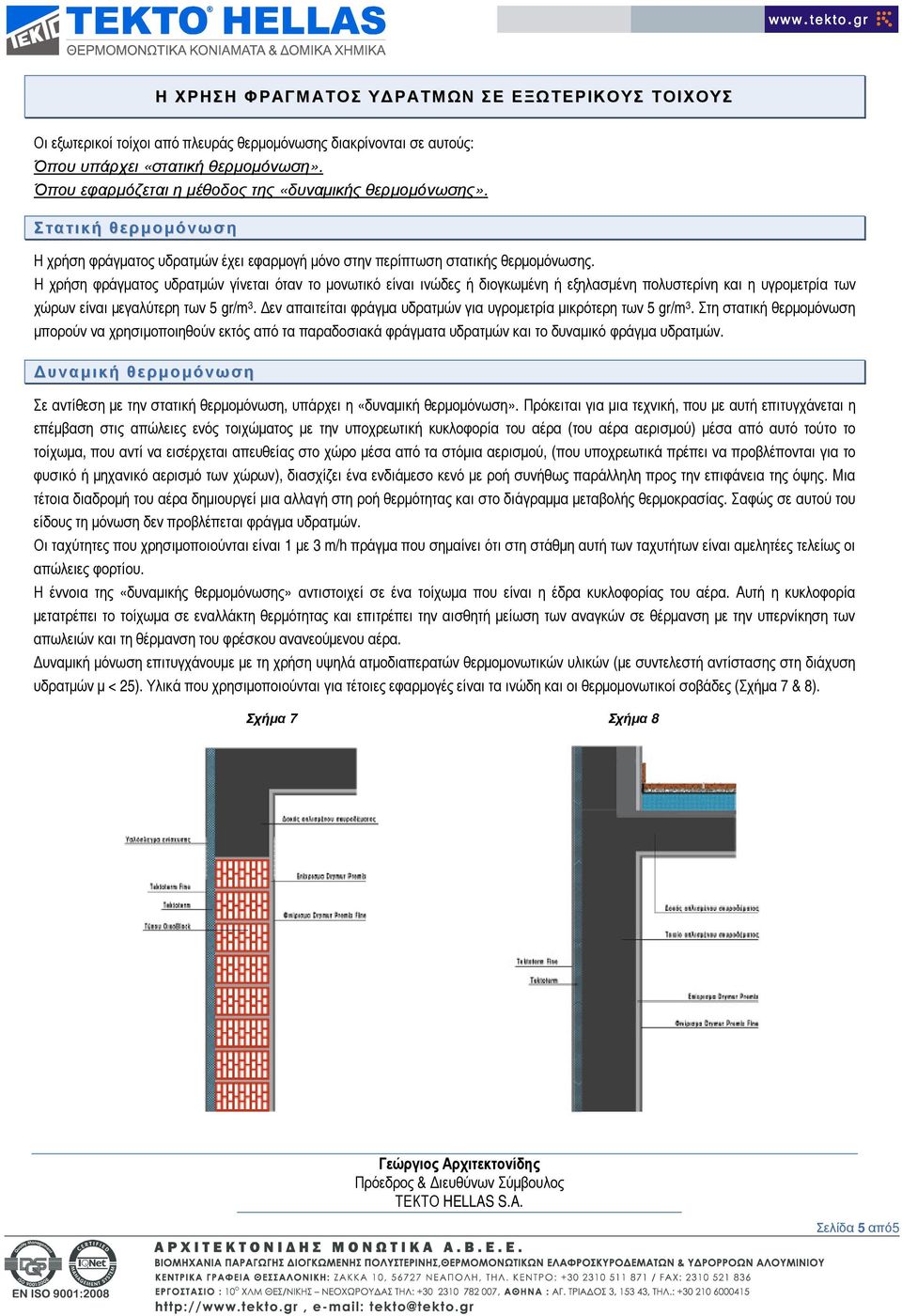

Η ΧΡΗΣΗ ΦΡΑΓΜΑΤΟΣ Υ ΡΑΤΜΩΝ ΣΕ ΕΞΩΤΕΡΙΚΟΥΣ ΤΟΙΧΟΥΣ Οι εξωτερικοί τοίχοι από πλευράς θερµοµόνωσης διακρίνονται σε αυτούς: Όπου υπάρχει «στατική θερµοµόνωση».

Η χρήση φράγµατος υδρατµών γίνεται όταν το µονωτικό είναι ινώδες ή διογκωµένη ή εξηλασµένη πολυστερίνη και η υγροµετρία των χώρων είναι µεγαλύτερη των 5 gr/m 3.

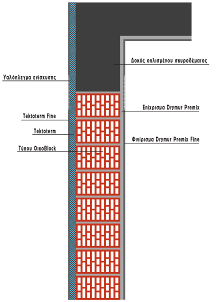

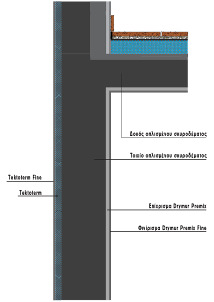

5 Η ΧΡΗΣΗ ΦΡΑΓΜΑΤΟΣ Υ ΡΑΤΜΩΝ ΣΕ ΕΞΩΤΕΡΙΚΟΥΣ ΤΟΙΧΟΥΣ Οι εξωτερικοί τοίχοι από πλευράς θερµοµόνωσης διακρίνονται σε αυτούς: Όπου υπάρχει «στατική θερµοµόνωση». Όπου εφαρµόζεται η µέθοδος της «δυναµικής θερµοµόνωσης». Στατική θερµοµόνωση Η χρήση φράγµατος υδρατµών έχει εφαρµογή µόνο στην περίπτωση στατικής θερµοµόνωσης. Η χρήση φράγµατος υδρατµών γίνεται όταν το µονωτικό είναι ινώδες ή διογκωµένη ή εξηλασµένη πολυστερίνη και η υγροµετρία των χώρων είναι µεγαλύτερη των 5 gr/m 3. εν απαιτείται φράγµα υδρατµών για υγροµετρία µικρότερη των 5 gr/m 3. Στη στατική θερµοµόνωση µπορούν να χρησιµοποιηθούν εκτός από τα παραδοσιακά φράγµατα υδρατµών και το δυναµικό φράγµα υδρατµών. υναµική θερµοµόνωση Σε αντίθεση µε την στατική θερµοµόνωση, υπάρχει η «δυναµική θερµοµόνωση». Πρόκειται για µια τεχνική, που µε αυτή επιτυγχάνεται η επέµβαση στις απώλειες ενός τοιχώµατος µε την υποχρεωτική κυκλοφορία του αέρα (του αέρα αερισµού) µέσα από αυτό τούτο το τοίχωµα, που αντί να εισέρχεται απευθείας στο χώρο µέσα από τα στόµια αερισµού, (που υποχρεωτικά πρέπει να προβλέπονται για το φυσικό ή µηχανικό αερισµό των χώρων), διασχίζει ένα ενδιάµεσο κενό µε ροή συνήθως παράλληλη προς την επιφάνεια της όψης. Μια τέτοια διαδροµή του αέρα δηµιουργεί µια αλλαγή στη ροή θερµότητας και στο διάγραµµα µεταβολής θερµοκρασίας. Σαφώς σε αυτού του είδους τη µόνωση δεν προβλέπεται φράγµα υδρατµών. Οι ταχύτητες που χρησιµοποιούνται είναι 1 µε 3 m/h πράγµα που σηµαίνει ότι στη στάθµη αυτή των ταχυτήτων είναι αµελητέες τελείως οι απώλειες φορτίου. Η έννοια της «δυναµικής θερµοµόνωσης» αντιστοιχεί σε ένα τοίχωµα που είναι η έδρα κυκλοφορίας του αέρα. Αυτή η κυκλοφορία µετατρέπει το τοίχωµα σε εναλλάκτη θερµότητας και επιτρέπει την αισθητή µείωση των αναγκών σε θέρµανση µε την υπερνίκηση των απωλειών και τη θέρµανση του φρέσκου ανανεούµενου αέρα. υναµική µόνωση επιτυγχάνουµε µε τη χρήση υψηλά ατµοδιαπερατών θερµοµονωτικών υλικών (µε συντελεστή αντίστασης στη διάχυση υδρατµών µ < 25). Υλικά που χρησιµοποιούνται για τέτοιες εφαρµογές είναι τα ινώδη και οι θερµοµονωτικοί σοβάδες (Σχήµα 7 & 8). Σχήµα 7 Σχήµα 8 Γεώργιος Αρχιτεκτονίδης Πρόεδρος & ιευθύνων Σύµβουλος ΤΕΚΤΟ HELLAS S.A. Σελίδα 5 από5
