1 ΕΛΛΗΝΙΚΕΣ Ο ΗΓΙΕΣ ΧΡΗΣΕΩΣ To GSM 6W+4 είναι ένα έξυπνο gsm σύστηµα συναγερµού, συνδέεται µε προηγµένης τεχνολογίας GSM συστήµατα ψηφιακής επεξεργασίας σήµατος, έχει φωνητική λειτουργία χρήσης, SMS, εκµάθηση κωδικών και πολλά άλλα. Ο προγραµµατισµός του γίνεται µέσω του πληκτρολογίου του σταθερού ή κινητού σας τηλεφώνου. Είναι ένας υψηλής τεχνολογίας συναγερµός. Σταθερός, ασφαλής και εύκολος. Χρησιµοποιείται ευρέως στο κατάστηµα, στο γραφείο, στο σπίτι, στο εξοχικό κλπ. Χαρακτηριστικά: ιαθέτει 1. 4 ενσύρµατες / 6 ασύρµατες ζώνες (µε δυνατότητα πολλών αισθητηρίων/ραντάρ/µαγνητικών επαφών ανά ενσύρµατη ή ασύρµατη ζώνη) 2. 6 οµάδες φωνητικής ειδοποίησης τηλεφώνου. Αποστολή SMS σε 3 διαφορετικά τηλεφωνικά νούµερα 3. Εντολή για ενεργοποίηση ή απενεργοποίηση επαφής Ν.Ο µέσω SMS 4. Πρόγραµµα αποµακρυσµένου ελέγχου από σταθερό ή κινητό τηλέφωνο 5. Αυτόµατη καταγραφή µηνύµατος ISD διάρκειας 10 δευτερολέπτων 6. Ενσωµατωµένη έξυπνη παραγωγή ψηφιακής φωνής 7. Μνήµη κλειδώµατος συναγερµού 8. Οπλισµός εξόδου, οπλισµός στο σπίτι, αποµακρυσµένος οπλισµός 9. Έξυπνη ασύρµατη εκµάθηση κωδικού, εύκολη στη λειτουργία της 10. Όπλιση και αφόπλιση του συναγερµού τηλεφωνικώς και επιτήρηση του χώρου µε µικρόφωνο και μεγάφωνο (INTERCOM) 11. Ζώνες: άµεση, µε καθυστέρηση, 24-ωρή 12.Τηλεχειριζόµενος µε άµεση λειτουργία οπλισµού/αφοπλισµού της σειρήνας 13.Προστασία προγραµµατισµού και µηνύµατος σε E2PROM ώστε να µην χαθούν ακόµα και σε διακοπή ρεύµατος 14.Ενσωµατωµένη NI-HI επαναφορτιζόµενη µπαταρία 15.AC, DC χρήση, 5-ωρή εφεδρική συνεχής λειτουργία 16.Προστασία με λειτουργία αυτοελέγχου χαµηλής τάσης. 17. υνατότητα λειτουργίας του συστήµατος µε εξωτερική µεγάλη κλασική αυτοτροφοδοτούµενη σειρήνα 18. υνατότητα λειτουργίας µε οποιονδήποτε ενσύρµατο αισθητήρα (ραντάρ, δέσµες, µαγνητικές επαφές, ανιχνευτής θραύσης τζαµιού κλπ) 1

2 19. υνατότητα χρήσης µε µεγάλη ποικιλία ασύρµατων ραντάρ (εξωτερικού χώρου, curtain, δέσµες, δέσµες τύπου µπάρας - βλέπε αισθητήρες και ανιχνευτές, διάφορα συναγερµών) Τεχνικές Προδιαγραφές: Τάση εισόδου: DC9V-12V Κατανάλωση σε κατάσταση ηρεµίας: λιγότερο από 55mA Κατανάλωση µε συναγερµό: λιγότερο από 450mA Συχνότητα λειτουργίας: 315MHz, 433MHz GSM mode: 900/1800/1900MHz Ενσωµατωµένη µπαταρία: NI-HI AAA*6 DC7.4V Ένταση σειρήνας: db Έξοδος στη σειρήνα +/- 12VDC Εργοστασιακές ρυθµίσεις Ζώνη Οπλισµός Στο σπίτι Τύπος Κατάσταση συναγερµού Σειρήνα Ζώνη 1 Ρύθµιση κατ Συναγερµός επιλογή µας πόρτας Λειτουργεί Ζώνη 2 Ρύθµιση κατ Συναγερµός χολ επιλογή µας Λειτουργεί Ζώνη 3 (wire zone) Ρύθµιση κατ Συναγερµός επιλογή µας παράθυρου Λειτουργεί Ζώνη 4 (wire zone) Ρύθµιση κατ Συναγερµός επιλογή µας βεράντας Λειτουργεί Ζώνη 5 (wire zone) κατ' επιλογή μας Συναγερµός πυρκαγιάς Λειτουργεί Ζώνη 6 (wire zone) κατ' επιλογή μας Συναγερµός αερίου Λειτουργεί Αποµακρυσµένο κουµπί επείγουσας ανάγκης κατ' επιλογή μας Βοηθητικός συναγερµός Κωδικός προγράµµατος: 8888 Τηλεχειριστήριο Ενεργοποιηµένο Κωδικός λειτουργίας: 1234 Φορές συναγερµού 1 φορά Χρόνος συναγερµού 5min. Οπλισµός σειρήνας Απενεργοποιηµένο 2

3 Εισαγωγή στην εγκατάσταση. Εγκατάσταση του πίνακα συναγερµού Ο πίνακας πρέπει να είναι εγκατεστηµένος στο κέντρο του προστατευόµενου µέρους για να υποστηρίζει την καλύτερη λήψη των ασύρµατων ανιχνευτών. Προσοχή να τοποθετείται µακριά από µεγάλα µεταλλικά αντικείµενα/επιφάνειες ή συσκευές µε υψηλής συχνότητας παρεµβολές, αποφεύγοντας ενισχυµένους τοίχους, πόρτες πυρασφάλειας και άλλα εµπόδια τα οποία µπορούν να µειώσουν την εµβέλεια επικοινωνίας των αισθητήρων µε το κέντρο. Στην πίσω πλευρά του πίνακα GSM 6W+4 διακρίνονται τα εξής από αριστερά προς τα δεξιά: a) Υποδοχή τροφοδοσίας πίνακα και δίπλα έξοδος σειρήνας b) c) d) e) Κλέμα συνδέσεων με : 1. Έξοδο 12Volt/DC 2. Προγραμματιζόμενη έξοδο επαφών N.O/C 3.A εφεδρική επαφή χωρίς λειτουργία 4.Κοινή Γείωση/GND για τις ενσύρματες επαφές 5.Είσοδοι 4 ενσύρματων ζωνών (3,4,5,6) Υποδοχή κάρτας SIM Μπουτόν SET για τον προγραµµατισµό Συρόμενος διακόπτης ΟΝ/ΟFF Δεν υπάρχει υποδοχή κεραίας GSM διότι η κεραία GSM βρίσκεται μέσα στον πίνακα Στην εµπρός πλευρά του πίνακα GSM 6W+4 διακρίνονται τα εξής A. Ζ1-Ζ6 Ενδεικτικά led κάθε ζώνης B. (arm) ενδεικτικό led κατάστασης οπλισµού C. (power) ενδεικτικό led λειτουργίας Εγκατάσταση κάρτας SIM Αφαιρέστε το συρταρωτό καπάκι της υποδοχής SIM που βρίσκεται στην κάτω επιφάνεια του πίνακα. Ανοίξτε OPEN -> προσεκτικά το συρταρωτό κάλλυμα της υποδοχής SIM και τοποθετήστε με σωστό τρόπο την SIM. Ξανά κλείστε <- LOCK το κάλλυμα της υποδοχής SIM. Είναι συμαντικό η SIM να είναι σε άριστη κατάσταση, χωρίς γραντζουνιές και σωστά τοποθετημένη ώστε να υπάρχει σωστή επικοινωνία με το δίκτυο GSM 3

4 Ρύθµιση του πίνακα συναγερµού Η ενηµέρωση για τις εντολές γίνεται με φωνητική επιβεβαίωση του πίνακα στα Αγγλικά Λειτουργία Buzzer Ένδειξη led ζώνης Ενδεικτικό led Arm Ενδεικτικό led Power Οδηγία λειτουργίας beep σύντοµος ήχος Σχόλιο Άμεση ηχητική επιβεβαίωση beep παρατεταµένος ήχος Επιβεβαίωση εντολής beep τέσσερις συνεχόµενες φορές σύντοµος ήχος Λάθος εντολή beep τέσσερις συνεχόµενες φορές παρατεταµένος ήχος εν εγκαταστήσατε την κάρτα SIM ή εκκίνηση λειτουργίας Λάµπει για µεγάλο χρονικό διάστηµα Κλείδωµα συναγερµού Αναβοσβήνει Κατάσταση αφοπλισµού: ζώνη ενεργοποιείτε Λάµπει για µεγάλο χρονικό διάστηµα Κατάσταση οπλισµού Αναβοσβήνει αργά Κατάσταση ρύθµισης Αναβοσβήνει γρήγορα Κατάσταση συναγερµο Αναµµένη συνέχεια Παρέχεται τροφοδοσία Αναβοσβήνει Σήµα GSM καθόλου σήµα Σβήνει εν παρέχεται τροφοδοσία ασθενές η ή Παροχή ρεύµατος για πρώτη φορά Με τη µέθοδο εγκατάστασης, βάλτε την κάρτα SIM (πρέπει να απενεργοποιηθεί το PIN) στον πίνακα συναγερµού, το καλώδιο σύνδεσης. Στη συνέχεια συνδέουµε το τροφοδοτικό µε τον πίνακα συναγερµού στην κατάλληλη υποδοχή. Σε αυτό το σηµείο, οι έξι ενδεικτικές λυχνίες ζώνης του πίνακα συναγερµού και οι δύο ενδεικτικές λυχνίες αναβοσβήνουν µία φορά και ο βοµβητής "εκπέµπει" ένα µακρόσυρτο ήχο. Μετά την εκκίνηση του συστήµατος για τον εντοπισµό δικτύου GSM, ο µακρόσυρτος ήχος συνεχίζεται, η ένδειξη παροχή ρεύµατος ανάβει για 1 δευτερόλεπτο, σβήνει για 1 δευτερόλεπτο (εντοπισµός δικτύου για 12 δευτερόλεπτα έως 55 δευτερόλεπτα). Όταν ο πίνακας έρθει σε επαφή µε το δίκτυο GSM, ο µακρόσυρτος ήχος σταµατάει, το ενδεικτικό led power ανάβει και ο πίνακας συναγερµού βρίσκεται σε κατάσταση αφοπλισµού Επαναφορά στις εργοστασιακές ρυθµίσεις Απενεργοποιήστε το διακόπτη ON/OFF, έπειτα αποσυνδέστε το τροφοδοτικό, στη συνέχεια κρατώντας συνεχώς πατηµένο το κουµπί (set) συνδέστε το τροφοδοτικό. Σε 3 δευτερόλεπτα, ο βοµβητής ηχεί ένα "beep" για µεγάλο διάστηµα, όλα τα LED αναβοσβήνουν µετά από σύντοµη 4

5 αναλαµπή για λίγο και τέλος αφήστε το κουµπί (set). Οι ρυθµίσεις του χρήστη έχουν διαγραφεί, και η συσκευή έχει επανέλθει στις εργοστασιακές ρυθµίσεις. Εγγραφή φωνής Σε κατάσταση αφοπλισµού, πιέστε το [set] κουµπί για 3 φορές, ο πίνακας συναγερµού ηχεί ένα beep για µεγάλο διάστηµα, το led [arm] αναβοσβήνει (1δ τη φορά) και η εγγραφή φωνής ξεκινάει. Κρατήστε απόσταση από τον πίνακα περίπου 30cm, µε σταθερή και µέτρια ένταση φωνής κατά την εγγραφή, εκφωνήστε το προσωπικό μήνυμα για 10 δευτερόλεπτα. Έπειτα από τα 10 δευτερόλεπτα, σταµατάει αυτόματα η εγγραφή και η ένδειξη led [arm] σβήνει. ΚΑΘ ΟΛΗ ΤΗΝ ΙΑΡΚΕΙΑ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ Ο ΙΑΚΟΠΤΗΣ ΤΡΟΦΟ ΟΣΙΑΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ON (ΑΝΟΙΧΤΟΣ) Η ΣΥΣΚΕΥΗ ΚΙΝΗΤΟΥ ΤΗΛΕΦΩΝΟΥ ΣΑΣ ΝΑ ΜΗΝ ΕΙΝΑΙ ΚΟΛΛΗΤΑ ΜΕ ΤΟΝ ΠΙΝΑΚΑ ΚΑΤΑ ΤΟΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟ ΠΑΤΑΜΕ ΑΡΓΑ ΤΑ ΠΛΗΚΤΡΑ ΓΙΑ ΝΑ ΕΙΝΑΙ ΣΩΣΤΗ Η ΜΕΤΑΦΟΡΑ ΤΩΝ Ε ΟΜΕΝΩΝ Εισαγωγή στις ρυθµίσεις: Σε κατάσταση αφοπλισµού, πιέστε απλά το πλήκτρο [set], ο πίνακας ηχεί ένα beep για µεγάλο διάστηµα, το ενδεικτικό led [arm] αναβοσβήνει και ο πίνακας τίθεται σε κατάσταση ρύθµισης. Αν για 30 δευτερόλεπτα δεν προβούµε σε κάποια λειτουργία, τότε αυτοµάτως η κατάσταση προγραµµατισµού απενεργοποιείται, συνοδευόµενη από διακοπτόµενο ήχο, και ο πίνακας επιστρέφει σε κατάσταση αφοπλισµού. Έξοδος από ρύθµιση Μετά τον προγραμματισμό και τις 6ης ζώνης, όλες οι ενδείξεις των ζωνών σβήνουν εκτός από την ένδειξη [power] που αναβοσβήνει. Το ενδεικτικό [arm] σβήνει και ο πίνακας μπαίνει σε κατάσταση αφόπλισης. Εκµάθηση κωδικού στο τηλεχειριστήριο Σε κατάσταση αφοπλισµού, µπείτε σε κατάσταση ρύθµισης, πατώντας το κουµπί [set]. Η µονάδα ηχεί ένα σύντοµο "beep", όλα τα ενδεικτικά led ζωνών ανάβουν (Z1-Z6). Πιέστε ένα οποιοδήποτε πλήκτρο του τηλεκοντρόλ, το κέντρο ηχεί ένα "beep", όλα τα ενδεικτικά led ζωνών σβήνουν. Η εκµάθηση του τηλεκοντρόλ είναι επιτυχηµένη. 5

6 ιαγραφή τηλεκοντρόλ Σε κατάσταση αφοπλισµού, µπείτε σε κατάσταση ρύθµισης, έπειτα πατήστε το κουµπί [set], η µονάδα ηχεί ένα σύντοµο "beep", όλα τα ενδεικτικά led ζωνών ανάβουν (Z1-Z6). Πιέστε ξανά το κουµπί [set] και κρατήστε το πατηµένο για 3 δευτερόλεπτα. Το κέντρο ηχεί ένα µακρόσυρτο τόνο "beep", όλα τα ενδεικτικά led ζωνών σβήνουν. Το τηλεκοντρόλ έχει διαγραφεί µε επιτυχία Προγραµµατισµός ζωνών αισθητηρίων (ραντάρ, µαγνητικές επαφές κλπ) Σε κατάσταση αφοπλισµού, µπείτε σε κατάσταση ρύθµισης, έπειτα πατήστε το κουµπί [set], µπαίνετε σε εκµάθηση κωδικού τηλεχειρισµού. Έπειτα πατήστε το κουµπί [set] ξανά, το λαµπάκι της ζώνης 1 ανάβει, Στη συνέχεια πάρτε τον ανιχνευτή που θέλετε να µάθει τον κωδικό (µπορεί να είναι πολλοί περισσότεροι του ενός για κάθε ζώνη αλλά πάντα πρέπει να είναι ρυθµισµένοι µε τον ίδιο τρόπο στα jumper τους εσωτερικά), ενεργοποιήστε τον/τους ανιχνευτή/ές για να στείλει/ουν ασύρµατο σήµα στον πίνακα. Όταν ο πίνακας το λάβει, θα ηχήσει ένα µακρόσυρτο beep, το λαµπάκι της ζώνης 1 σβήνει. Η εκµάθηση κωδικού στη ζώνη 1 έχει πραγµατοποιηθεί. ΚΑΛΟ ΕΙΝΑΙ ΚΑΤΑ ΤΗ ΙΑΡΚΕΙΑ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΤΩΝ ΑΙΣΘΗΤΗΡΩΝ ΣΕ ΜΙΑ ΖΩΝΗ ΝΑ ΕΧΕΤΕ ΑΠΕΝΕΡΓΟΠΟΙΗΣΕΙ ΤΑ ΑΛΛΑ ΑΙΣΘΗΤΗΡΙΑ (OFF Ή ΝΑ ΕΧΕΤΕ ΑΦΑΙΡΕΣΕΙ ΤΗΝ ΜΠΑΤΑΡΙΑ) ΩΣΤΕ ΝΑ ΜΗΝ ΠΑΡΕΝΟΧΛΟΥΝ ΤΟΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟ ΣΑΣ ΣΤΗ ΣΥΓΚΕΚΡΙΜΕΝΗ ΖΩΝΗ Σηµείωση: Για την ρύθµιση και των άλλων ζωνών, σε κατάσταση αφοπλισµού, µπείτε σε κατάσταση ρύθµισης, περάστε την εκµάθηση κωδικού τηλεχειρισµού, έπειτα πατήστε το κουµπί [set], τα ενδεικτικά led των ζωνών ανάβουν σε σειρά, επιλέξτε την ζώνη που θέλετε να γίνει εκµάθηση πιέζοντας το πλήκτρο [set] (2 φορές είναι η ζώνη 1,3 φορές η ζώνη 2, 4 φορές η ζώνη 3 κ.ο.κ.), το ενδεικτικό led της ζώνης ανάβει. Επαναλάβετε τη λειτουργία εκµάθησης για να ρυθµίσετε και τις άλλες ζώνες Με το πέρας των διαδικασιών προγραµµατισµού θα επανέλθει αυτόµατα σε κατάσταση αφοπλισµού έπειτα από 30 δευτερόλεπτα ή για να µην υπάρξει αυτή η αναµονή πατάµε διαδοχικά το button [set] µέχρι να σβήσουν όλα τα ενδεικτικά led ζωνών (Ζ1-Ζ6) και να αναβοσβήνει µόνο το ενδεικτικό [arm] και φυσικά να ανάβει η ένδειξη [power], ακολούθως κρατάµε πατηµένο το πλήκτρο [set] για 3 δευτερόλεπτα. ιαγραφή αισθητήρα (ραντάρ, µαγνητική επαφή κ.λ.π.) από συγκεκριµένη ζώνη Σε κατάσταση αφοπλισµού, µπείτε σε κατάσταση ρύθµισης και πατήστε το κουµπί [set]. Το λαµπάκι της ζώνης 1 ανάβει. Έπειτα πατήστε το κουµπί [set] για 4 δευτερόλεπτα, ο πίνακας συναγερµού ηχεί έναν µακρύ beep, το ενδεικτικό λαµπάκι της ζώνης 1 σβήνει. Η διαγραφή των αισθητήρων της ζώνης 1 έχει πραγµατοποιηθεί. Προγραµµατισµός πίνακα συναγερµού µέσω τηλεφώνου 6

7 Όλος ο προγραµµατισµός του πίνακα συναγερµού γίνεται µέσω κινητού τηλεφώνου (ή σταθερό) πληκτρολογώντας το νούµερο της κάρτας GSM που έχει ο πίνακας. Σε κατάσταση αφοπλισµού πληκτρολογήστε τον τηλεφωνικό αριθµό της SIM κάρτας του πίνακα συναγερµού, ο πίνακας αυτόµατα παρέχει µηχανισµό αυτόµατης απάντησης, σας καθοδηγεί να εισάγετε τον κωδικό προγραµµατισµού (προκαθορισµένη τιµή: 8888), ο πίνακας ηχεί έναν µακρόσυρτο "beep", το ενδεικτικό led [arm] αναβοσβήνει, υποδηλώνοντας ότι ξεκινάει η κατάσταση αποµακρυσµένου προγραµµατισµού Ένδειξη λειτουργίας Λειτουργία ιαδικασία λειτουργίας Αποτέλεσµα Εισαγωγή στον Εισαγωγή [κωδικού] Μακρόσυρτο beep προγραµµατισµό Έξοδος από ρύθµιση Κλείστε το τηλέφωνο Σύντοµο beep Κωδικός χειρισµού [30] + [νέος κωδικός] + [#] Εργοστασιακή ρύθµιση: 1234 Κωδικός προγραµµατισµού [31] + [νέος κωδικός] + [#] Εργοστασιακή ρύθµιση: 8888 Ρύθµιση τηλ. αριθµού [51] + [τηλεφωνικός αριθµός] + [#] [51]~[56] έξι γκρουπ ιαγραφή τηλ. αριθµού [51] + [#] [51]~[56] έξι γκρουπ Τηλέφωνο για SMS [57] + [τηλεφωνικός αριθµός] + [#] [57]~[59] τρία γκρουπ ιαγραφή SMS [57] + [#] [57]~[59] τρία γκρουπ Προγραµµατισµός ζώνης [60]+[01~08]+[1~4]+[1~8]+[0/1]+[ Εργοστασιακή ρύθµιση: #] 1/1/0 Ζώνες εκτός λειτουργίας [61]+[01~06]+[0/1]+[#] Εργοστασιακή ρύθµιση: 0 Αποµακρυσµένος έλεγχος [κωδικός χειρισµού] + [123] 1=οπλισµός, 2=αφοπλισµός, 3=παρακολούθηση χώρου Αλλαγή κωδικών προγραµµατισµού και χειρισµού Στην κατάσταση προγραµµατισµού πίνακα µέσω τηλεφώνου, εισάγετε αριθµό διεύθυνσης µέσω των πλήκτρων του τηλεφώνου [30] / [31], έπειτα εισάγετε 4 ψηφία ως νέο κωδικό, πατήστε το πλήκτρο [#] για επιβεβαίωση. Ο πίνακας ηχεί ένα µακρόσυρτο beep, επιτυχηµένη ρύθµιση. Κωδικός χειρισµού: 3 0 X X X X # Κωδικός προγραµµατισµού: 3 1 X X X X # Για παράδειγµα: το X σηµαίνει νέος κωδικός: Η εργοστασιακή ρύθµιση (8888) αλλάζει σε νέο κωδικό: # Κωδικός χειρισµού: χρησιµοποιείστε κινητό τηλέφωνο (ή σταθερό) πληκτρολογήστε τον αριθµό τηλεφώνου της κάρτας SIM, αν εισάγετε τον κωδικό χειρισµού (η εργοστασιακή ρύθµιση είναι 1234), µπορείτε µόνο να πραγµατοποιήσετε αποµακρυσµένο οπλισµό, αφοπλισµό, να παρακολουθήσετε τον χώρο µέσω µικροφώνου. Κωδικός προγραµµατισµού: χρησιµοποιείστε κινητό τηλέφωνο (ή σταθερό) πληκτρολογήστε τον αριθµό τηλεφώνου της κάρτας SIM, αν εισάγετε τον κωδικό προγραµµατισµού (η εργοστασιακή ρύθµιση είναι 8888), µπορείτε µόνο να πραγµατοποιήσετε προγραµµατισµό του 7

8 κέντρου (βλέπε τον πίνακα ενδείξεων λειτουργίας). Σηµείωση: Ο κωδικός χειρισµού και ο κωδικός προγραµµατισµού δεν πρέπει να είναι ίδιοι. Ρύθµιση τηλεφωνικών αριθµών ειδοποίησης Φωνητική ειδοποίηση Σε κατάσταση προγραµµατισµού πίνακα µέσω τηλεφώνου, εισάγετε αριθµό διεύθυνσης [51]~[56], έπειτα εισάγετε τον αριθµό τηλεφώνου, έπειτα πιέστε το κουµπί [#] για επιβεβαίωση. [51]~[56] είναι οι συνδεδεµένοι αριθµοί διευθύνσεως του πρώτου από τα έξι τηλεφωνικά νούµερα για φωνητική ειδοποίηση. Ρύθµιση τηλεφώνου: 5 1 X X XX # 5 2 X X XX # 5 3 X X XX # 5 4 X X XX # 5 5 X X XX # 5 6 X X XX # ιαγραφή τηλεφώνου: 51 # 52 # 53 # 54 # 55 # 56 # Παράδειγµα ρύθµισης: Το X σηµαίνει τηλέφωνο φωνητικής ειδοποίησης. Ρυθµίστε το ως το δεύτερο τηλεφωνικό αριθµό για φωνητική ειδοποίηση: # ιαγραφή του τρίτου τηλεφωνικού αριθµού φωνητικής ειδοποίησης 53 # SMS ειδοποίηση Όταν είναι ενεργοποιηµένη η SMS ειδοποίηση, στέλνει µόνο sms ειδοποίησης στο χρήστη (όπως: Πέµπτη ζώνη, συναγερµός βεράντας), σε συνολικά 3 τηλεφωνικούς αριθµούς Σε κατάσταση προγραµµατισµού πίνακα µέσω τηλεφώνου, εισάγετε αριθµό διευθύνσεως [57]~[59], έπειτα εισάγετε αριθµό τηλεφώνου και µετά το κουµπί [#]για επιβεβαίωση. [57]~[59] είναι οι συνδεδεµένοι αριθµοί διευθύνσεως του πρώτου από τις τρεις επιλογές τηλεφωνικών αριθµών για ειδοποίηση µέσω SMS. Ρύθµιση αριθµού: 57 XX XX # 58 XX XX # 59 XX XX # 8

9 ιαγραφή αριθµού: 57 # 58 # 59 # Παράδειγµα ρύθµισης: Το X είναι το τηλεφωνικό νούµερο που έχει ρυθµιστεί για sms. Ρυθµίστε το ως το πρώτο τηλεφωνικό αριθµό # ιαγραφή του αριθµού για sms 57 # Προγραµµατισµός ζώνης Σε κατάσταση προγραµµατισµού πίνακα µέσω τηλεφώνου, εισάγετε αριθµό διευθύνσεως [60], εισάγετε τον αριθµό ζώνης [1~6], έπειτα εισάγετε τύπος ζώνης [1~4], έπειτα εισάγετε περιοχή ζώνης [1~8], έπειτα επιλέξτε αν θα έχει σειρήνα ή όχι [0/1], τέλος πατήστε [#] για επιβεβαίωση. Λειτουργία: 6 0 A B C D # Επεξήγηση: A είναι αριθµός ζώνης, B είναι τύπος ζώνης, C είναι κατάσταση συναγερµού, D είναι σειρήνα ή όχι A αριθµός ζώνης: [1~6] είναι για τις ζώνες 1 έως 6. B τύπος ζώνης: [1] άµεση ζώνη, [2] ζώνη µε καθυστέρηση 40 δευτερολέπτων, [3] 24ωρή ζώνη, [4] ζώνη εκτός λειτουργίας (bypass). C ονοµασία ζώνης: [1] βοηθητικός συναγερµός (help alarm), [2] συναγερµός πυρός (fire alarm), [3] συναγερµός διαρροής αερίου (gas leak alarm), [4] συναγερµός πόρτας (door lock alarm), [5] συναγερµός χολ (hall alarm), [6] συναγερµός παραθύρου (window alarm), [7] συναγερµός βεράντας (Terrance alarm), [8] περιµετρικός συναγερµός (perimeter alarm) D λειτουργία σειρήνας: [0] ανενεργή, [1] ενεργή Παράδειγµα: ρύθµιση ζώνης 1 ως 24ωρή, συναγερµός πυρός, µε σειρήνα # Προγραμματισμός ζωνών σε κατάσταση όπλισης HOME Η συγκεκριµένη λειτουργία είναι για την περίπτωση απενεργοποίησης ραντάρ εσωτερικών χώρων, όταν βρισκόµαστε µέσα στον συγκεκριµένο χώρο και θέλουµε µόνο περιµετρικό οπλισµό. Σε κατάσταση προγραµµατισµού πίνακα µέσω τηλεφώνου, εισάγετε αριθµό διευθύνσεως [61, εισάγετε τον αριθµό ζώνης [1~6], έπειτα επιλέξτε [0/1], τέλος πατήστε [#] για επιβεβαίωση Λειτουργία: 6 1 A B # A αριθµός ζώνης: [1~6] είναι ζώνη 1 έως ζώνη 6. B λειτουργία home, [0] εντός λειτουργίας home, [1] εκτός λειτουργίας home. Επεξήγηση: A είναι αριθµός ζώνης, B εντός/εκτός λειτουργίας home. Ρύθµιση ζώνης 1 ως έγκυρος οπλισµός (ενεργή ζώνη) # Παράδειγµα 2ο : Αν θελήσουµε να βρισκόµαστε εντός σπιτιού µε ενεργοποιηµένο τον συναγερµό αλλά απενεργοποιηµένη την ζώνη 1 (ραντάρ κρεβατοκάµαρας) τότε επιλέγουµε # 9

10 Σημείωση : Δεν μπορούμε να προγραμματίσουμε μόνο μία ζώνη σε κατάσταση όπλισης (home) αλλά πρέπει να προγραμματιστούν μαζί όλες οι ζώνες του ίδιου τύπου Ηχητική ένδειξη όπλισης - αφόπλισης από την σειρήνα Σε κατάσταση προγραµµατισµού πίνακα µέσω τηλεφώνου, εισάγετε αριθµό διευθύνσεως [75], επιλέγετε αποµακρυσµένα οπλισµό ή αφοπλισµό, σειρήνα ενεργοποιηµένη ή απενεργοποιηµένη [0/1], έπειτα [#] για επιβεβαίωση. [1] βγάζει ήχο όταν πραγµατοποιείτε αποµακρυσµένος έλεγχος για οπλισµό ή αφοπλισµό, [0] δεν βγάζει ήχο όταν πραγµατοποιείτε αποµακρυσµένος έλεγχος για οπλισµό ή αφοπλισµό. Η εργοστασιακή ρύθµιση είναι [0], δεν θα βγαίνει ήχος όταν χρησιµοποιείτε αποµακρυσµένη ενεργοποίηση ή απενεργοποίηση. Λειτουργία: 7 5 A # Επεξήγηση: Το A είναι όταν χρησιµοποιείται τηλεχειρισµός για οπλισµό ή αφοπλισµό, η σειρήνα θα παράγει ήχο ή όχι: [0] χωρίς ήχο, [1] µε ήχο Εξωτερικός οπλισµός Ο εξωτερικός οπλισµός είναι όταν δεν υπάρχει κάποιος στο σπίτι και υπάρχει ανάγκη για πλήρη κάλυψη του χώρου µε ειδοποίηση συναγερµού. Ο συναγερµός ενεργοποιείται από όλους τους ανιχνευτές, όταν κάτι ενεργοποιεί τον ανιχνευτή. Το σύστηµα συναγερµού θα χτυπήσει άµεσα. Μετά από τον εξωτερικό οπλισµό, το λαµπάκι [arm] του πίνακα θα ανάβει συνέχεια. Χειρισµός τηλεχειριστηρίου: πατήστε το κουµπί µε το σύµβολο του κλειστού λουκέτου στο τηλεχειριστήριο την στιγµή που θέλετε. Οπλισµός λειτουργίας home H λειτουργία home είναι όταν ο χρήστης βρίσκεται µέσα στο σπίτι και για την ασφάλεια του, το εξωτερικό σύστηµα συναγερµού όπως πόρτες, παράθυρα, µπαλκόνια, περιµετρικοί ανιχνευτές πρέπει να λειτουργούν, αλλά δεν θέλουµε να προκαλούνται ψευδείς συναγερµοί από το χρήστη µε τους εσωτερικούς ανιχνευτές. Επιλέξτε ποιοι από τους ανιχνευτές θέλετε να δουλεύουν και ποιοι ανιχνευτές δεν θα δουλεύουν. Όταν η λειτουργία home ενεργοποιηθεί, το λαµπάκι [arm] στον πίνακα ανάβει συνέχεια: Χειρισµός τηλεχειριστηρίου: πατήστε το κουµπί µε το σύµβολο του κεραυνού στο τηλεχειριστήριο την στιγµή που θέλετε Λειτουργία αφοπλισµού Αφοπλισµός είναι όταν σταµατάµε τον συναγερµό ή αλλάζουµε την κατάσταση του συστήµατος συναγερµού σε λειτουργία εκτός συναγερµού όταν ο πίνακας είναι οπλισµένος. Μετά τον αφοπλισµό το λαµπάκι [arm] σβήνει. Χειρισµός τηλεχειριστηρίου: πατήστε το κουµπί µε το σύµβολο του ανοιχτού λουκέτου στο τηλεχειριστήριο την στιγµή που θέλετε Πατώντας το ίδιο κουµπί για δεύτερη φορά µετά τον αφοπλισµό, γίνεται διαγραφή της µνήµης συναγερµού για τις ζώνες που είχαν ανάψει. 10

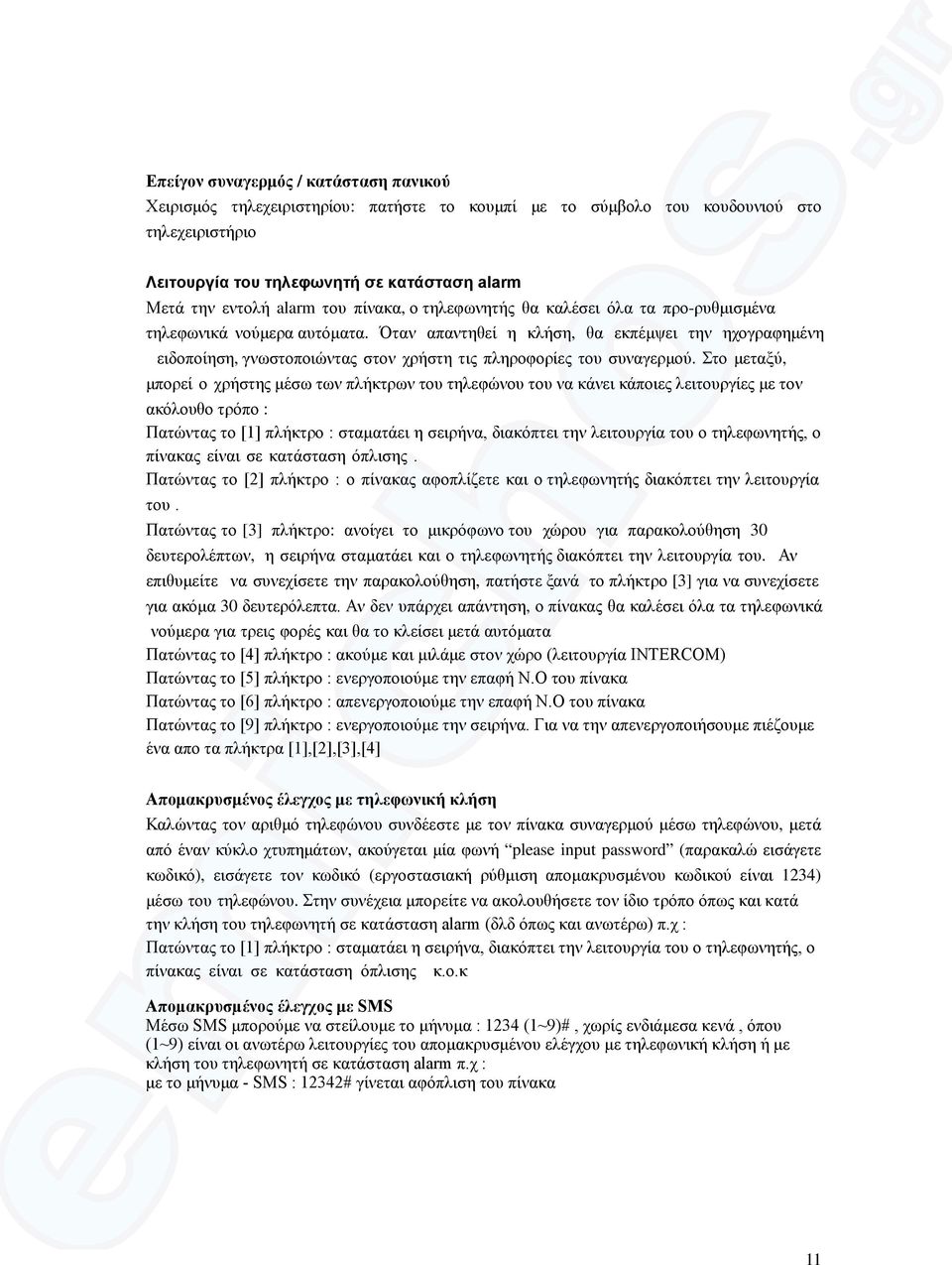

11 Επείγον συναγερµός / κατάσταση πανικού Χειρισµός τηλεχειριστηρίου: πατήστε το κουµπί µε το σύµβολο του κουδουνιού στο τηλεχειριστήριο Λειτουργία του τηλεφωνητή σε κατάσταση alarm Μετά την εντολή alarm του πίνακα, ο τηλεφωνητής θα καλέσει όλα τα προ-ρυθµισµένα τηλεφωνικά νούµερα αυτόµατα. Όταν απαντηθεί η κλήση, θα εκπέµψει την ηχογραφηµένη ειδοποίηση, γνωστοποιώντας στον χρήστη τις πληροφορίες του συναγερµού. Στο µεταξύ, µπορεί ο χρήστης µέσω των πλήκτρων του τηλεφώνου του να κάνει κάποιες λειτουργίες µε τον ακόλουθο τρόπο : Πατώντας το [1] πλήκτρο : σταματάει η σειρήνα, διακόπτει την λειτουργία του ο τηλεφωνητής, ο πίνακας είναι σε κατάσταση όπλισης. Πατώντας το [2] πλήκτρο : ο πίνακας αφοπλίζετε και ο τηλεφωνητής διακόπτει την λειτουργία του. Πατώντας το [3] πλήκτρο: ανοίγει το µικρόφωνο του χώρου για παρακολούθηση 30 δευτερολέπτων, η σειρήνα σταματάει και ο τηλεφωνητής διακόπτει την λειτουργία του. Αν επιθυµείτε να συνεχίσετε την παρακολούθηση, πατήστε ξανά το πλήκτρο [3] για να συνεχίσετε για ακόµα 30 δευτερόλεπτα. Αν δεν υπάρχει απάντηση, ο πίνακας θα καλέσει όλα τα τηλεφωνικά νούµερα για τρεις φορές και θα το κλείσει µετά αυτόµατα Πατώντας το [4] πλήκτρο : ακούμε και μιλάμε στον χώρο (λειτουργία INTERCOM) Πατώντας το [5] πλήκτρο : ενεργοποιούμε την επαφή N.O του πίνακα Πατώντας το [6] πλήκτρο : απενεργοποιούμε την επαφή N.O του πίνακα Πατώντας το [9] πλήκτρο : ενεργοποιούμε την σειρήνα. Για να την απενεργοποιήσουμε πιέζουμε ένα απο τα πλήκτρα [1],[2],[3],[4] Αποµακρυσµένος έλεγχος με τηλεφωνική κλήση Καλώντας τον αριθµό τηλεφώνου συνδέεστε µε τον πίνακα συναγερµού µέσω τηλεφώνου, µετά από έναν κύκλο χτυπηµάτων, ακούγεται µία φωνή please input password (παρακαλώ εισάγετε κωδικό), εισάγετε τον κωδικό (εργοστασιακή ρύθµιση αποµακρυσµένου κωδικού είναι 1234) µέσω του τηλεφώνου. Στην συνέχεια μπορείτε να ακολουθήσετε τον ίδιο τρόπο όπως και κατά την κλήση του τηλεφωνητή σε κατάσταση alarm (δλδ όπως και ανωτέρω) π.χ : Πατώντας το [1] πλήκτρο : σταματάει η σειρήνα, διακόπτει την λειτουργία του ο τηλεφωνητής, ο πίνακας είναι σε κατάσταση όπλισης κ.ο.κ Αποµακρυσµένος έλεγχος με SMS Μέσω SMS μπορούμε να στείλουμε το μήνυμα : 1234 (1~9)#, χωρίς ενδιάμεσα κενά, όπου (1~9) είναι οι ανωτέρω λειτουργίες του απομακρυσμένου ελέγχου με τηλεφωνική κλήση ή με κλήση του τηλεφωνητή σε κατάσταση alarm π.χ : με το μήνυμα - SMS : 12342# γίνεται αφόπλιση του πίνακα 11

12 Οδηγίες λειτουργίας με SMS Λειτουργίες Οδηγίες λειτουργίας Σημειώσεις Αλλαγή κωδικού χειρισμού [εργοστασιακός κωδικός ] + [30] + [νέος κωδικός] + [#] Εργοστασιακός κωδικός 1234 Αλλαγή κωδικού προγραμματισμού [εργοστασιακός κωδικός] + [31] + [νέος κωδικός] + [#] Εργοστασιακός κωδικός 8888 Εισαγωγή των 6 τηλεφωνικών αριθμών [κωδικός προγραμματισμού] + [51~56] + [αριθμός Από [51]~[56] έξι τηλεφωνικοί αριθμοί τηλεφώνου] + [#] Διαγραφή τηλεφωνικού [κωδικός προγραμματισμού] Από [51]~[56] έξι αριθμού Εισαγωγή 3 τηλ. αριθμών που δέχονται μηνύματα Διαγραφή τηλ. αριθμών που δέχονται μηνύματα Προγραμματισμός όπλισης ζώνης Ζώνες εκτός λειτουργίας + [51~56] + [#] [κωδικός προγραμματισμού] + [57~59] + [αριθμός τηλεφώνου] + [#] [κωδικός προγραμματισμού] + [57~59] + [#] [κωδικός προγραμματισμού] + [60] + [01~06] + [1~4] + [1~8] +[0/1] + [#] [κωδικός προγραμματισμού] + [61] + [01~06] + [0/1] + [#] Απομακρυσμένη όπλιση [κωδικός χειρισμού] + [1] + [#] Απομακρυσμένη αφόπλιση [κωδικός χειρισμού] + [2] + [#] τηλεφωνικοί αριθμοί Από [57]~[59] τρεις τηλεφωνικοί αριθμοί Από [57]~[59] τρεις τηλεφωνικοί αριθμοί Εργοστασιακή ρύθμιση 1/1/0 Εργοστασιακή ρύθμιση 0
