1 1 ΑΣΥΡΜΑΤΟ ΣΥΣΤΗΜΑ ΣΥΝΑΓΕΡΜΟΥ GSM- BLUETOOTH 007 M3GB ΟΔΗΓΙΕΣ ΧΕΙΡΙΣΜΟΥ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ Ένα μοναδικό σε σχεδιασμό ασύρματο σύστημα συναγερμού με τεράστιες δυνατότητες και λειτουργιές Εξαιρετικά λεπτό (15 χιλιοστά) κέλυφος με πληκτρολόγιο αφής για εύκολη λειτουργία. Χειρισμός από το κινητό σας με πρόγραμμα-από ασύρματο τηλεχειριστήριο από το πληκτρολόγιο-με τηλεφώνημα σε αυτό με εντολές πλήκτρων με αποστολή SMS. Προγραμματισμός από το πληκτρολόγιο-από το κινητό σας-με αποστολή SMS με κλήση στον συναγερμό σας και πάτημα πλήκτρων. Οθόνη LCD 128x ασύρματες ζώνες κάθε ζώνη υποστηρίζει μέχρι 10 αισθητήρες. Δέχεται έως 9 τηλεχειριστήρια APP εφαρμογή κινητού ANDROID για έλεγχο μέσω Bluetooth. 10-δεύτερα για δική σας εγγραφή φωνητικού μηνύματος σε κλήση συναγερμού. Μπορεί να ενημερώσει 6 τηλεφωνικούς αριθμούς σε κατάσταση συναγερμού, με φωνητικό μήνυμα και 3 αριθμοί με γραπτό μήνυμα SMS. Ενημέρωση σε όπλιση αφόπλιση κατά επιλογή Μπορεί να χρησιμοποιηθεί ως ένα ασύρματο τηλέφωνο με τη χρήση του πληκτρολογίου για να πραγματοποιήσετε κλήσεις σε περίπτωση ανάγκης. Φωνητικές επισημάνσεις στις εντολές. Όπλιση-αφόπλιση με το τηλεχειριστήριο, με το τηλέφωνο ή με αποστολή SMS. Σύστημα εκμάθησης νέων ασύρματων αισθητήρων εύκολο για να προσθέσετε επιπλέον ασύρματα εξαρτήματα. H συσκευή μπορεί να αποθηκεύσει 30 συμβάντα συναγερμού. Προγραμματιζόμενη καθυστέρηση χρόνου εισόδου και εξόδου. Με ένα πλήκτρο δυνατότητα βραδινής όπλισης. Επανάληψη κλήσης ακόμη και όταν ο αριθμός είναι απασχολημένος. Ενσωματωμένη μπαταρία Li mn που επαναφορτίζει αυτόματα. Ειδοποίηση SMS για την διακοπή ή επαναφορά ρεύματος ΔΕΗ. Ερώτηση του συστήματος με SMS την κατάσταση λειτουργίας του και απάντησή του με SMS. Δυνατότητα ακρόασης και συνομιλίας στον χώρο από το κινητό μας.

2 2 1-οθόνη εντολών. 2-κλείστο λουκέτο όπλισης ολικού συναγερμού πατάμε το μπουτον για γρήγορη ολική όπλιση. 3-ανοίκτο λουκέτο αφόπλισης το πατάμε μετά τον κωδικό για απενεργοποίηση συστήματος. 4-HOME ARM βραδινή όπλιση μόνο με περιμετρική κάλυψη χωρίς ραντάρ το πατάμε. 5-SOS μπουτον για ενημέρωση σε κατάσταση πανικού. 6-ESC εάν το πατήσουμε παρατεταμένα επιλέγουμε αν θέλουμε μια κλήση σε άλλο τηλέφωνο η αν θέλουμε σύνδεση με το Bluetooth του Smartphone. Η αφόπλιση γίνεται πάντα με την χρήση του κωδικού και με το ανοιχτό λουκέτο η με το τηλεχειριστήριο η από το κινητό με Bluetooth η με τηλεφωνική κλήση η με SMS Συνδέσεις ρεύματος-σειρήνας διακόπτης ενεργοποίησης-τοποθέτηση SIM Έναρξη προγραμματισμού συστήματος Τοποθετούμε την κάρτα κινητής τηλεφωνίας όπως φαίνεται στο σχέδιο αφού πρώτα έχουμε αφαιρέσει το PIN έτσι ώστε να ανοίγει χωρίς να το χρειάζεται. Προσοχή η κάρτα πρέπει να κουμπώσει καλά και να μην εξέχει καθόλου από την είσοδο, πιέστε την με ένα κατσαβίδι η με ένα στυλό για να κάνει κλικ, με τον ίδιο τρόπο εάν την ξαναπιεσετε ξαναβγαίνει. Μετά βάλτε το ρεύμα και ανοίξτε τον διακόπτη στην θέση ΟΝ

3 3 Ο πίνακας μπορεί να βιδωθεί στον τοίχο η να στηριχτεί σαν κορνίζα επάνω σε επίπεδη επιφάνεια με την βάση που διαθέτει. Το σωστό σημείο τοποθέτησης είναι στην μέση του χώρου και να έχετε βέβαια καλό σήμα κινητής τηλεφωνίας. Αφήστε τον πίνακα περίπου 2 ώρες ανοικτό να φορτίσει την εσωτερική του μπαταριά και μετά κάντε προγραμματισμό. Πατάμε τον κωδικό προγραμματισμού και το ENT Είσοδος σε προγραμματισμό ΣΕ ΟΛΕΣ ΤΙΣ ΕΝΤΟΛΕΣ ΜΕ ΤΑ ΠΛΗΚΤΡΑ 2-8 ΠΑΜΕ ΠΑΝΩ ΚΑΤΩ ΚΑΙ 4-6 ΔΕΞΙΑ ΑΡΙΣΤΕΡΑ ΕΝΤ/SOS ΓΙΑ ΕΝΤΟΛΗ ΝΑΙ ΚΑΙ ESC ΓΙΑ ΕΝΤΟΛΗ ΟΧΙ Εάν μείνετε αρκετή ώρα στον προγραμματισμό χωρίς να πατάτε εντολή το σύστημα ξαναγυρίζει σε κατάσταση αφόπλισης 1-Προσθεση τηλεχειριστήριου έως 9 διαφορετικά Πατώντας το 4 η 6 πάμε οθόνη REMOTE CONTROL-ENT-REMOTE 1,2 κλπ με το 2 η 8 PAIR πατάμε ένα πλήκτρο και το ΕΝΤ για σώσιμο. Πατώντας το 4 η 6 πάμε οθόνη REMOTE CONTROL-REMOTE με το 2 η 8 PAIR πατάμε ένα πλήκτρο από το τηλεχειριστιριο και το ΕΝΤ για σώσιμο. ΓΙΑ ΤΟ REMOTE ENT+ENT+ENT +ΠΑΤΗΜΑ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ+ΕΝΤ 2-Αφαίρεση τηλεχειριστήριου έως 9 διαφορετικά επιλογή με πληκτρο 8 να παμε DELETE ΓΙΑ REMOTE ENT+ENT+8 +ΕΝΤ ΜΕ ΤΟ 6 ΠΑΜΕ ΣΕ ΑΛΛΟ ΧΕΙΡΙΣΤΙΡΙΟ 3-συχρονισμος αισθητήριου σε ζώνη Κάθε ασύρματο αισθητήριο μπορεί να συγχρονιστεί σε μια από τις 10 ζώνες του συστήματος.επιλέγουμε την ζώνη που θέλουμε μετά PAIR και μετά ανοίγουμε και κλείνουμε το ασύρματο αισθητήριο που θέλουμε να συντονίσουμε πχ παγίδα, ραντάρ, κλπ και πατάμε ΕΝΤ για σώσιμο ENT+6+ENT(ΜΑΣ ΔΕΙΧΝΕΙ PAIR)+ENT+ENT

4 4 4-Αφαιρεση διαγραφή ζώνης ENT+6+8+ENT ME TO 6 ΠΑΜΕ ΣΕ ΑΛΛΗ ΖΩΝΗ 5-Ζωνη για αφαίρεση σε βραδινή λειτουργία με το ENABLE αφαιρείτε με το DISABLE ενεργοποιείτε το βράδυ ΕΝΤ+6+ΕΝΤ+888+ΕΝΤ (DISABLE) 6-χρονος που θα ηχεί η σειρήνα ανά ζώνη 7-ποια ζώνη θέλουμε να έχει καθυστέρηση εισόδου και εξόδου με επιλογή το ENABLE 8-Ποια τηλέφωνα θα ειδοποιούνται σε συναγερμό Επιλέγουμε την οθόνη PHONE NUMBER 1και βάζουμε το πρώτο νούμερο και ΕΝΤ για σώσιμο. Μετά βάζουμε το PHONE NUMBER 2 κλπ πάντα στο τέλος ΕΝΤ για σώσιμο. 9-Για διαγραφή διαλέγουμε το νούμερο επιλογή DELETE και ΕΝΤ 10-επιλογη νούμερο για να λάβετε SMS μήνυμα σε συναγερμό Οθόνη SMS NUMBER από 1-3 βάζουμε νούμερο και σώσιμο με ΕΝΤ

5 5 11-Διαγραφη νούμερο αποστολής SMS 12-προγραμματισμός μήνα-μέρα-έτος 13-Ενημερωση ώρας 14-Τοποθετηση αυτόματης όπλισης συγκεκριμένης ώρας κάθε μέρα Ενεργοποίηση ENABLE στην εντολή TIMELY ARM και μετά τοποθέτηση ώρας/λεπτών 14-Ενεργοποιηση αυτόματης αφόπλισης τοποθέτηση ώρας Ενεργοποίηση εντολή ENABLE στο TIMELY DISARM και μετά τοποθέτηση ώρας 15-εγγραφη μηνύματος σε περίπτωση συναγερμού Οθόνη RECORDING επιλογή START και λέτε το μήνυμα για 10 δευτέρα Στην θέση PLAY το ακούτε

6 6 16-Ενεργοποιηση πομπού για μια ασύρματη σειρήνα Εξωτερική η εσωτερική σειρήνα στο ρεύμα στην θέση ΟΝ πατάμε το διακόπτη CODE στην σειρήνα και μετά στον συναγερμό στο πρόγραμμα οθόνη Wireless setup και Enable επιλογή βγαίνουμε από το πρόγραμμα και πατάμε σε ένα χειριστήριο το πλήκτρο SOS-AWAY-HOME και ακούμε μπιπ,η σειρήνα είναι συντονισμένη. 17-Κωδικοποιηση για δεύτερη ασύρματη σειρήνα Στην θέση Address βάζουμε μια ονομασία της δεύτερης σειρήνας πχ 1234 και συντονίζουμε όπως πριν \ 13-Αλλαγή Κωδικού χειριστή Στην οθονη Settings επιλογή μενου operate PWD αλλαζουμε το με ένα εξαφήφιο κωδικό που θέλουμε. Π.χ προγραμματισμος χρόνου εξόδου για ζώνες με καθυστέρηση από 01 δεύτερα έως χρονος εισόδου για ζώνες με καθυστέρηση εισόδου-εξόδου από δεύτερα 16-Αφαιρεση oμιλίας επιβεβαίωσης εντολών 17-Αφαίρεση επιβεβαίωσης εσωτερικής σειρήνας σε όπλιση - αφόπλιση

7 7 18-Αφαίρεση σειρηνας σε πατημα μπουτον πανικου 19-Αφαίρεση αποστολής μηνύματος SMS σε όπλιση- αφόπλιση ΠΡΟΣΟΧΗ ΕΝΤΟΛΗ ΔΙΑΓΡΑΦΗΣ ΟΛΩΝ ΤΩΝ ΔΕΔΟΜΕΝΩΝ ΚΑΙ ΕΠΙΣΤΡΟΦΗ ΣΕ ΕΡΓΟΣΤΑΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟ 21--ΕΛΕΓΧΟΣ ΜΝΗΜΗΣ ΣΥΝΑΓΕΡΜΩΝ ΚΑΙ ΣΥΜΒΑΝΤΩΝ

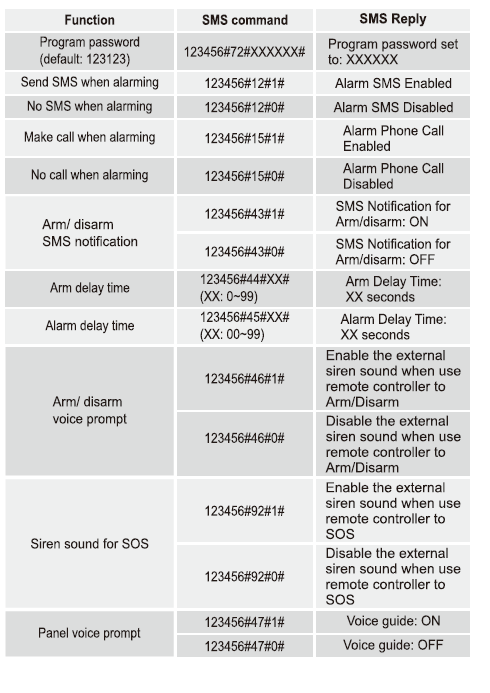

8 8 22--ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΣΥΣΤΗΜΑΤΟΣ ΑΠΟ ΑΠΟΣΤΑΣΗ ΜΕ ΤΗΛΕΦΩΝΗΜΑ ΣΤΟΝ ΣΥΝΑΓΕΡΜΟ ΜΑΣ ΑΠΟ ΣΤΑΘΕΡΟ Η ΚΙΝΗΤΟ ΤΗΛΕΦΩΝΟ ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΜΕΣΗΣ ΑΝΑΓΚΗΣ ΑΛΛΑΓΗΣ ΠΡΟΓΡΑΜΜΑΤΟΣ Τηλεφωνούμε στο νούμερο που αντιστοιχεί στην κάρτα που έχουμε τοποθετήσει στον συναγερμό μας και αφού μας απαντήσει πληκτρολογούμε τον κωδικό πελάτη και δίεση από το αριθμητικό πληκτρολόγιο του σταθερού η κινητού τηλέφωνου που κάναμε την κλήση και για κάθε εντολή πατάμε τα νούμερα με το αντίστοιχο Setting Command 23--ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΣΥΣΤΗΜΑΤΟΣ ΑΠΟ ΑΠΟΣΤΑΣΗ ΜΕ ΑΠΟΣΤΟΛΗ S M S ΣΤΟΝ ΣΥΝΑΓΕΡΜΟ ΜΑΣ ΑΠΟ ΚΙΝΗΤΟ ΤΗΛΕΦΩΝΟ ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΜΕΣΗΣ ΑΝΑΓΚΗΣ ΑΛΛΑΓΗΣ ΠΡΟΓΡΑΜΜΑΤΟΣ

9 9

10 10 ΚΛΗΣΗ ΤΗΛΕΦΩΝΟΥ ΑΠΟ ΤΟΝ ΣΥΝΑΓΕΡΜΟ ΜΑΣ ΓΙΑ ΔΟΚΙΜΗ ΣΥΝΔΕΣΗΣ ΚΙΝΗΤΗΣ ΤΗΛΕΦΩΝΙΑΣ Πατώντας το πλήκτρο E S C για τρία δευτερόλεπτα επιλεγούμε την επιλογή PHONE και στο PLEASE INPUT βάζουμε το νούμερο κλήσης που θέλουμε να μιλήσουμε για δοκιμή. ΣΥΝΔΕΣΗ ΜΕ BLUETOOTH ΓΙΑ ΧΕΙΡΙΣΜΟ ΚΑΙ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟ Ενεργοποίηση BLUETOOTH για σύνδεση του συναγερμού μας με την εφαρμογή ANDROID M3GB που έχουμε εγκαταστήσει.aυτη η λειτουργιά είναι για χρήστες που έχουν εγκαταστήσει την εφαρμογή για Android M3GB και αφού ενεργοποιήσουν το Bluetooth στο κινητό τους και στον συναγερμό με ζευγοποιηση μπορούν να κάνουν λειτουργίες χειρισμού αλλά και προγραμματισμού του συναγερμού τους μέσω Bluetooth

11 11 Θα μας βρείτε : ΚΟΛΟΚΟΤΡΩΝΗ 1 ΠΕΡΙΣΤΕΡΙ ΤΗΛ ΜΠΟΡΕΙΤΕ ΝΑ ΠΡΟΣΘΕΣΕΤΕ ΟΛΑ ΤΑ ΠΑΡΑΚΑΤΩ

12 12 ΖΩΝΕΣ ΣΥΣΤΗΜΑΤΟΣ ΓΡΑΨΤΕ ΤΙ ΕΧΕΤΕ ΒΑΛΕΙ ΚΑΙ ΠΟΥ
