ΣΥΣΤΗΜΑ ΣΥΝΑΓΕΡΜΟΥ ML-7664K ΣΥΝΤΟΜΕΣ ΟΔΗΓΙΕΣ ΡΥΘΜΙΣΗΣ ΚΑΙ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ

Transcript

1 ΣΥΣΤΗΜΑ ΣΥΝΑΓΕΡΜΟΥ ML-7664K ΣΥΝΤΟΜΕΣ ΟΔΗΓΙΕΣ ΡΥΘΜΙΣΗΣ ΚΑΙ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ

2 ML-7664K ΣΥΝΤΟΜΕΣ ΟΔΗΓΙΕΣ ΡΥΘΜΙΣΗΣ ΚΑΙ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΑ ΚΕΦΑΛΑΙΟ 1 - ΕΙΣΑΓΩΓΗ ΤΙ ΠΕΡΙΛΑΜΒΑΝΕΙ Η ΣΥΣΚΕΥΑΣΙΑ ΔΙΑΓΡΑΜΜΑ ΣΥΝΔΕΣΜΟΛΟΓΙΑΣ ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΣΥΣΤΗΜΑ ΠΡΟΦΥΛΑΞΕΙΣ ΑΝΑΛΥΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΣΥΣΤΗΜΑ... 5 ΚΕΦΑΛΑΙΟ 2 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΛΕΙΤΟΥΡΓΙΑ ΜΕΣΩ ΠΛΗΚΤΡΟΛΟΓΙΟΥ ή ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΛΕΙΤΟΥΡΓΙΑ ΜΕΣΩ ΤΗΛΕΦΩΝΙΚΗΣ ΚΛΗΣΗΣ ΑΠΟ ΤΟ ΧΡΗΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΜΕΣΩ ΤΗΛΕΦΩΝΙΚΗΣ ΚΛΗΣΗΣ ΑΠΟ ΤΗΝ ΚΕΝΤΡΙΚΗ ΜΟΝΑΔΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΣΥΝΑΓΕΡΜΟΥ... 8 ΚΕΦΑΛΑΙΟ 3 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΑΠΟ ΤΟΝ ΧΡΗΣΤΗ ΓΕΝΙΚΟ ΣΧΗΜΑ ΑΛΛΑΓΗ ΚΥΡΙΟΥ ΚΩΔΙΚΟΥ (MASTER CODE) ΚΑΤΑΧΩΡΗΣΗ ΚΩΔΙΚΩΝ ΧΡΗΣΤΗ ΕΠΙΛΟΓΗ ΕΠΙΠΕΔΟΥ ΠΡΟΣΒΑΣΗΣ ΑΝΑ ΧΡΗΣΤΗ ΡΥΘΜΙΣΗ ΗΜΕΡΟΜΗΝΙΑΣ ΚΑΙ ΩΡΑΣ ΚΑΤΑΧΩΡΗΣΗ ΤΗΛΕΦΩΝΙΚΩΝ ΑΡΙΘΜΩΝ ΚΑΤΑΧΩΡΗΣΗ ΟΝΟΜΑΤΩΝ ΖΩΝΩΝ ΕΞΟΔΟΣ ΑΠΟ ΤΟ ΜΕΝΟΥ... 9 ΚΕΦΑΛΑΙΟ 4 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΑΠΟ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ ΓΕΝΙΚΟ ΣΧΗΜΑ ΔΙΑΧΕΙΡΙΣΗ ΚΩΔΙΚΩΝ ΑΛΛΑΓΗ ΚΩΔΙΚΟΥ ΕΓΚΑΤΑΣΤΑΤΗ (INSTALLER CODE) ΑΛΛΑΓΗ ΚΥΡΙΟΥ ΚΩΔΙΚΟΥ ΧΡΗΣΤΗ (MASTER CODE) ΔΙΑΧΕΙΡΙΣΗ ΚΩΔΙΚΩΝ ΧΡΗΣΤΩΝ (USER CODES) ΔΙΑΧΕΙΡΙΣΗ ΕΠΙΠΕΔΟΥ ΧΡΗΣΤΩΝ (USER CODES) ΚΑΤΑΧΩΡΗΣΗ ΤΗΛΕΦΩΝΩΝ ΚΕΝΤΡΟΥ ΛΗΨΗΣ ΣΗΜΑΤΩΝ (CMS NUMBERS) ΚΑΤΑΧΩΡΗΣΗ 1 ου ΤΗΛΕΦΩΝΙΚΟΥ ΑΡΙΘΜΟΥ ΓΙΑ ΚΛΣ (CMS TEL #1) ΚΑΤΑΧΩΡΗΣΗ 2 ου ΤΗΛΕΦΩΝΙΚΟΥ ΑΡΙΘΜΟΥ ΓΙΑ ΚΛΣ (CMS TEL #2) ΚΑΤΑΧΩΡΗΣΗ ΤΗΛΕΦΩΝΟΥ ΟΠΛΙΣΗΣ (FREE ARM TEL #) ΚΑΤΑΧΩΡΗΣΗ ΤΗΛΕΦΩΝΟΥ ΑΦΟΠΛΙΣΗΣ (FREE DISARM TEL #) ΚΑΤΑΧΩΡΗΣΗ 1 ου ΚΩΔΙΚΟΥ ΓΙΑ ΚΛΣ (ACCOUNT NUM. 1) ΚΑΤΑΧΩΡΗΣΗ 2 ου ΚΩΔΙΚΟΥ ΓΙΑ ΚΛΣ (ACCOUNT NUM. 2) ΑΡΙΘΜΟΣ ΤΗΛΕΦΩΝΟΥ ΑΠΟΜΑΚΡΥΣΜΕΝΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ (REMOTE PRO. TEL) ΚΑΤΑΧΩΡΗΣΗ ΤΗΛΕΦΩΝΩΝ ΧΡΗΣΤΩΝ (VOICE NUMBERS) ΚΑΤΑΧΩΡΗΣΗ ΤΗΛΕΦΩΝΙΚΩΝ ΑΡΙΘΜΩΝ ΧΡΗΣΤΗ (VOICE NUMBER 1) ΚΑΤΑΧΩΡΗΣΗ ΥΠΟΛΟΙΠΩΝ ΑΡΙΘΜΩΝ ΤΗΛΕΦΩΝΟΥ ΧΡΗΣΤΗ (VOICE NUMBER 2-8) ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ ΣΥΣΤΗΜΑΤΟΣ (SYSTEM OPTIONS) ΡΥΘΜΙΣΗ ΗΜΕΡΟΜΗΝΙΑΣ ΚΑΙ ΩΡΑΣ (DATE AND TIME) ΧΡΟΝΟΚΑΘΥΣΤΕΡΗΣΗ ΚΑΤΑ ΤΗΝ ΕΙΣΟΔΟ (ENTRY DELAY) ΧΡΟΝΟΚΑΘΥΣΤΕΡΗΣΗ ΚΑΤΑ ΤΗΝ ΕΞΟΔΟ (EXIT DELAY) ΧΡΟΝΟΣ ΠΟΥ ΗΧΕΙ Η ΣΕΙΡΗΝΑ (SIREN TIME) ΡΥΘΜΙΣΗ ΑΡΙΘΜΟΥ ΚΟΥΔΟΥΝΙΣΜΑΤΩΝ (SET RING-IN TIME) ΕΠΙΘΕΩΡΗΣΗ ΑΣΥΡΜΑΤΩΝ ΑΝΙΧΝΕΥΤΩΝ (SENSOR INSPECT) ΣΥΧΝΟΤΗΤΑ ΑΝΑΦΟΡΑΣ ΕΛΕΓΧΟΥ ΣΤΟ ΚΛΣ (TEST REPORT TIME) ΑΝΑΦΟΡΑ ΟΠΛΙΣΗΣ ΚΑΙ ΑΦΟΠΛΙΣΗΣ ΣΤΟ ΚΛΣ (DIS/ARM REPORT) ΟΠΛΙΣΗ ΧΩΡΙΣ ΕΛΕΓΧΟ (FORCE ARMING) ΑΛΛΕΣ ΡΥΘΜΙΣΕΙΣ (SET OTHERS) ΗΧΗΣΗ ΣΕΙΡΗΝΑΣ ΚΑΤΑ ΤΗΝ ΑΦ/ΟΠΛΙΣΗ (ARM/DISARM TONE) ΗΧΗΣΗ ΣΕΙΡΗΝΑΣ ΣΕ ΕΚΤΑΚΤΗ ΑΝΑΓΚΗ (PANIC ALARM TN) ΕΛΕΓΧΟΣ ΤΗΛΕΦΩΝΙΚΗΣ ΓΡΑΜΜΗΣ (TEL. LINE CHECK) ΕΛΕΓΧΟΣ ΜΠΑΤΑΡΙΑΣ ΑΝΑΓΚΗΣ (BATTERY CHECK) ΑΝΑΦΟΡΑ ΣΤΟ ΚΛΣ ΓΙΑ ΕΠΑΝΕΚΚΙΝΗΣΗ (RES. REPORT ZONE) ΚΑΘΥΣΤΕΡΗΣΗ ΑΝΑΦΟΡΑΣ ΓΙΑ ΔΙΑΚΟΠΗ ΡΕΥΜΑΤΟΣ (DELAY AC OFF) ΡΥΘΜΙΣΗ ΚΟΥΔΟΥΝΙΟΥ ΕΝΣΥΡΜΑΤΩΝ ΖΩΝΩΝ (WIRED Z. CHIME) ΡΥΘΜΙΣΗ ΚΟΥΔΟΥΝΙΟΥ ΑΣΥΡΜΑΤΩΝ ΖΩΝΩΝ (WIRELESS CHIME) ΑΝΤΙΣΤΡΟΦΗ ΣΕΙΡΗΝΑΣ (BELL OPPOSING) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΑΣΥΡΜΑΤΩΝ ΣΥΣΚΕΥΩΝ (PROGRAM SENSORS) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΩΝ (PROGRAM REMOTE) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΑΣΥΡΜΑΤΩΝ ΑΝΙΧΝΕΥΤΩΝ (PROGRAM SENSOR) ΔΙΑΓΡΑΦΗ ΑΝΙΧΝΕΥΤΩΝ ΚΑΙ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΩΝ (DEL SENSOR/REM) ΔΙΑΓΡΑΦΗ ΕΝΟΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ (DEL ONE REMOTE) ΔΙΑΓΡΑΦΗ ΕΝΟΣ ΑΣΥΡΜΑΤΟΥ ΑΝΙΧΝΕΥΤΗ (DEL ONE SENSOR) ΔΙΑΓΡΑΦΗ ΟΛΩΝ ΤΩΝ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΩΝ (DEL ALL REMOTES) ΔΙΑΓΡΑΦΗ ΟΛΩΝ ΤΩΝ ΑΝΙΧΝΕΥΤΩΝ (DEL ALL SENSORS) ΡΥΘΜΙΣΗ ΕΠΙΠΕΔΟΥ ΠΡΟΣΒΑΣΗΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΩΝ (REMOTE AUTH.) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΙΔΙΟΤΗΤΩΝ ΖΩΝΩΝ (ZONE OPTIONS) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΙΔΙΟΤΗΤΩΝ ΕΝΣΥΡΜΑΤΩΝ ΖΩΝΩΝ (SET WIRED ZONE) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ ΤΥΠΟΥ ΕΝΣΥΡΜΑΤΗΣ ΖΩΝΗΣ (SET ZONE TYPE) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΗΧΗΣΗΣ ΣΕΙΡΗΝΑΣ ΑΝΑ ΖΩΝΗ (ZONE SIREN TYPE) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΙΔΙΟΤΗΤΩΝ AΣΥΡΜΑΤΩΝ ΖΩΝΩΝ (WIRELESS ZONES) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ ΤΥΠΟΥ ΑΣΥΡΜΑΤΗΣ ΖΩΝΗΣ (SET ZONE TYPE) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΗΧΗΣΗΣ ΣΕΙΡΗΝΑΣ ΑΝΑ ΑΣΥΡΜΑΤΗ ΖΩΝΗ (ZONE SIREN TYPE) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΙΔΙΟΤΗΤΩΝ AΣΥΡΜΑΤΩΝ ΖΩΝΩΝ (WIRELESS ZONES) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ ΤΥΠΟΥ ΕΞΤΡΑ ΖΩΝΗΣ (SET ZONE TYPE) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΗΧΗΣΗΣ ΣΕΙΡΗΝΑΣ ΑΝΑ ΕΞΤΡΑ ΖΩΝΗ (ZONE SIREN TYPE) ΡΥΘΜΙΣΗ ΠΡΟΣΒΑΣΗΣ ΚΛΕΙΔΙΩΝ (KEY ZONE AUTH)... 22

3 3 4.7 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΠΡΟΣΒΑΣΗΣ ΑΝΑ ΠΕΡΙΟΧΗ (AREA PERMISSIONS) ΖΩΝΕΣ ΑΝΑ ΠΕΡΙΟΧΗ (ZONE AREA) ΠΛΗΚΤΡΟΛΟΓΙΑ ΑΝΑ ΠΕΡΙΟΧΗ (KEYPAD AREA) ΤΗΛΕΦΩΝΙΚΟΙ ΑΡΙΘΜΟΙ ΑΝΑ ΠΕΡΙΟΧΗ (PHONE NUM. AREA) ΜΙΚΡΟΦΩΝΑ ΑΝΑ ΠΕΡΙΟΧΗ (A. MONITOR LOOP) ΧΡΟΝΟΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΑΥΤΟΜΑΤΗΣ ΟΠΛΙΣΗΣ (AUTO-ARM TIME) ΧΡΟΝΟΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΑΥΤΟΜΑΤΗΣ ΑΦΟΠΛΙΣΗΣ (AUTO-DISARM TIME) ΕΠΑΝΑΦΟΡΑ ΣΤΙΣ ΕΡΓΟΣΤΑΣΙΑΚΕΣ ΡΥΘΜΙΣΕΙΣ (FACTORY DEFAULT) ΕΛΕΓΧΟΙ ΣΥΣΤΗΜΑΤΟΣ (SYS MAINTENANCE) ΕΛΕΓΧΟΣ ΜΠΑΤΑΡΙΑΣ (BATTERY TESTING) ΕΛΕΓΧΟΣ ΕΠΙΚΟΙΝΩΝΙΑΣ (COMM TESTING) ΕΛΕΓΧΟΣ ΖΩΝΩΝ (ZONE WALK TEST) ΔΙΑΓΡΑΦΗ ΣΥΜΒΑΝΤΩΝ (DELETE EVENT LOG) ΕΞΟΔΟΣ ΑΠΟ ΤΟ ΜΕΝΟΥ (EXIT) ΚΕΦΑΛΑΙΟ 5 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΜΕΣΩ ΤΗΛΕΦΩΝΟΥ ΚΕΦΑΛΑΙΟ 6 ΣΥΝΤΗΡΗΣΗ ΚΕΦΑΛΑΙΟ 7 ΟΡΙΟΘΕΤΗΣΗ ΤΩΝ ΔΥΝΑΤΟΤΗΤΩΝ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΕΦΑΛΑΙΟ 8 ΑΠΟΚΟΜΙΔΗ ΠΡΟΪΟΝΤΟΣ ΚΕΦΑΛΑΙΟ 7 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΚΕΦΑΛΑΙΟ 8 - ΕΓΓΥΗΣΗ ΚΑΛΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΠΡΟΪΟΝΤΟΣ... 30

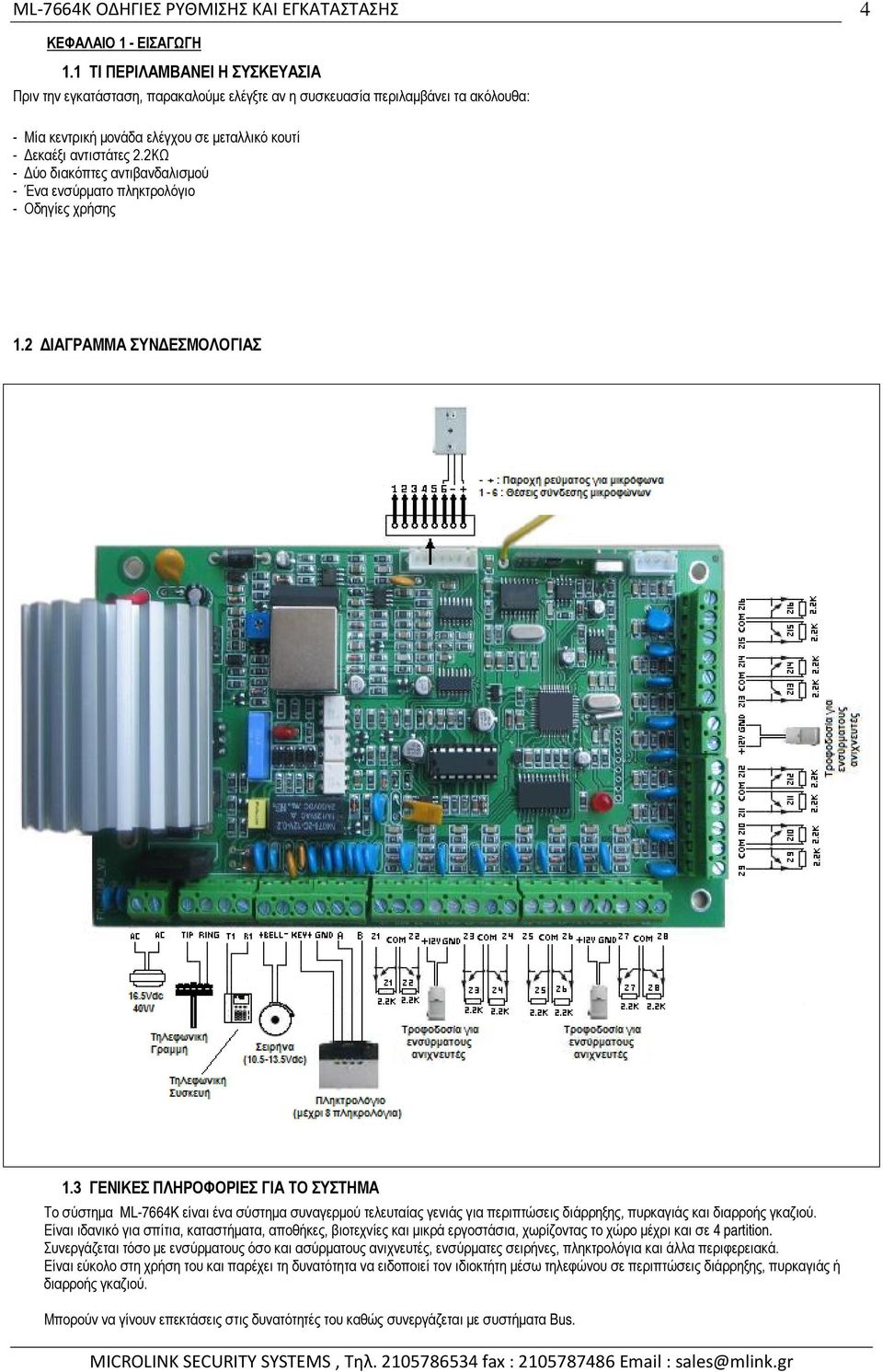

4 4 ΚΕΦΑΛΑΙΟ 1 - ΕΙΣΑΓΩΓΗ 1.1 ΤΙ ΠΕΡΙΛΑΜΒΑΝΕΙ Η ΣΥΣΚΕΥΑΣΙΑ Πριν την εγκατάσταση, παρακαλούμε ελέγξτε αν η συσκευασία περιλαμβάνει τα ακόλουθα: - Μία κεντρική μονάδα ελέγχου σε μεταλλικό κουτί - Δεκαέξι αντιστάτες 2.2ΚΩ - Δύο διακόπτες αντιβανδαλισμού - Ένα ενσύρματο πληκτρολόγιο - Οδηγίες χρήσης 1.2 ΔΙΑΓΡΑΜΜΑ ΣΥΝΔΕΣΜΟΛΟΓΙΑΣ 1.3 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΣΥΣΤΗΜΑ Το σύστημα ML-7664K είναι ένα σύστημα συναγερμού τελευταίας γενιάς για περιπτώσεις διάρρηξης, πυρκαγιάς και διαρροής γκαζιού. Είναι ιδανικό για σπίτια, καταστήματα, αποθήκες, βιοτεχνίες και μικρά εργοστάσια, χωρίζοντας το χώρο μέχρι και σε 4 partition. Συνεργάζεται τόσο με ενσύρματους όσο και ασύρματους ανιχνευτές, ενσύρματες σειρήνες, πληκτρολόγια και άλλα περιφερειακά. Είναι εύκολο στη χρήση του και παρέχει τη δυνατότητα να ειδοποιεί τον ιδιοκτήτη μέσω τηλεφώνου σε περιπτώσεις διάρρηξης, πυρκαγιάς ή διαρροής γκαζιού. Μπορούν να γίνουν επεκτάσεις στις δυνατότητές του καθώς συνεργάζεται με συστήματα Bus.

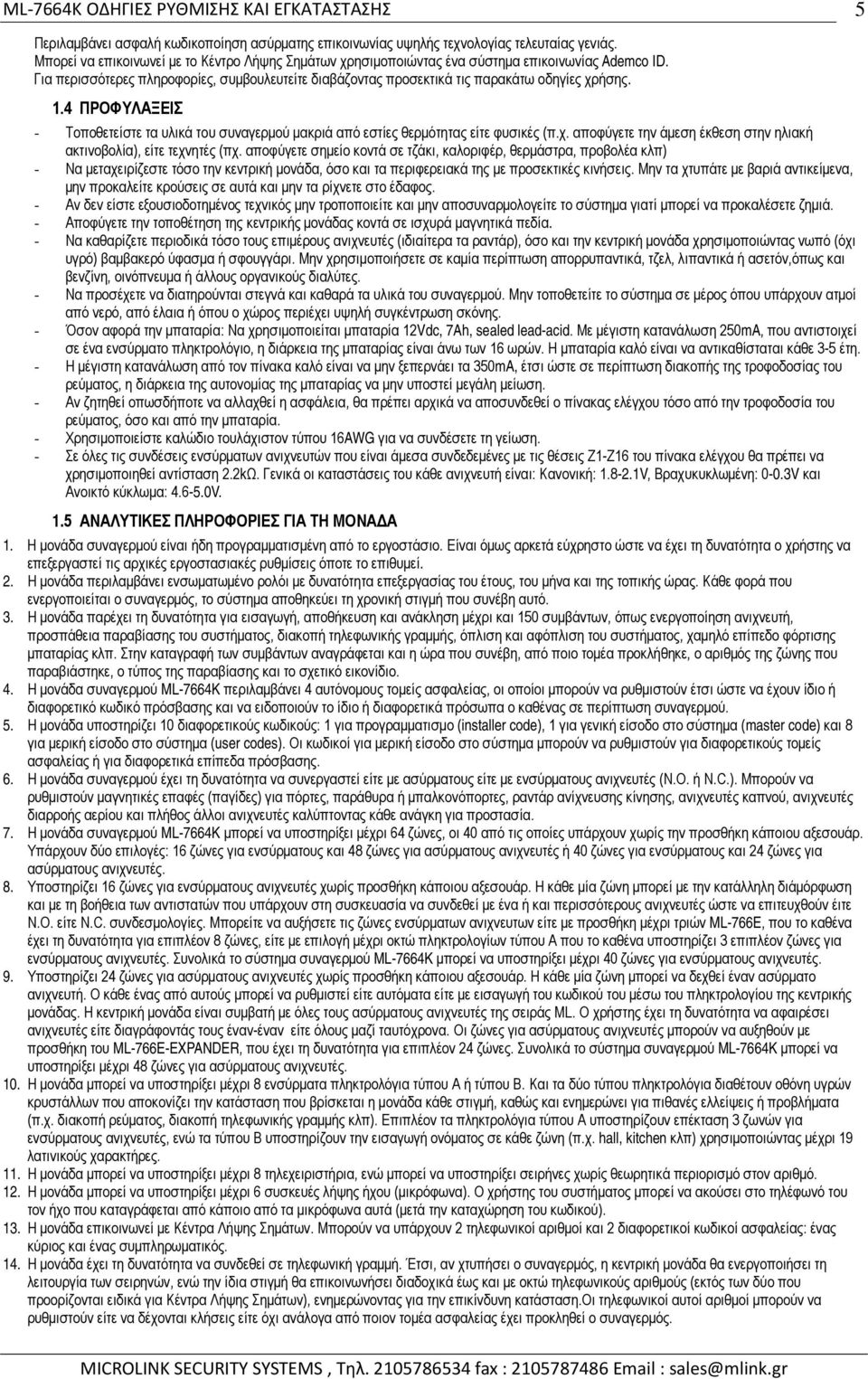

5 5 Περιλαμβάνει ασφαλή κωδικοποίηση ασύρματης επικοινωνίας υψηλής τεχνολογίας τελευταίας γενιάς. Μπορεί να επικοινωνεί με το Κέντρο Λήψης Σημάτων χρησιμοποιώντας ένα σύστημα επικοινωνίας Ademco ID. Για περισσότερες πληροφορίες, συμβουλευτείτε διαβάζοντας προσεκτικά τις παρακάτω οδηγίες χρήσης. 1.4 ΠΡΟΦΥΛΑΞΕΙΣ - Τοποθετείστε τα υλικά του συναγερμού μακριά από εστίες θερμότητας είτε φυσικές (π.χ. αποφύγετε την άμεση έκθεση στην ηλιακή ακτινοβολία), είτε τεχνητές (πχ. αποφύγετε σημείο κοντά σε τζάκι, καλοριφέρ, θερμάστρα, προβολέα κλπ) - Να μεταχειρίζεστε τόσο την κεντρική μονάδα, όσο και τα περιφερειακά της με προσεκτικές κινήσεις. Μην τα χτυπάτε με βαριά αντικείμενα, μην προκαλείτε κρούσεις σε αυτά και μην τα ρίχνετε στο έδαφος. - Αν δεν είστε εξουσιοδοτημένος τεχνικός μην τροποποιείτε και μην αποσυναρμολογείτε το σύστημα γιατί μπορεί να προκαλέσετε ζημιά. - Αποφύγετε την τοποθέτηση της κεντρικής μονάδας κοντά σε ισχυρά μαγνητικά πεδία. - Να καθαρίζετε περιοδικά τόσο τους επιμέρους ανιχνευτές (ιδιαίτερα τα ραντάρ), όσο και την κεντρική μονάδα χρησιμοποιώντας νωπό (όχι υγρό) βαμβακερό ύφασμα ή σφουγγάρι. Μην χρησιμοποιήσετε σε καμία περίπτωση απορρυπαντικά, τζελ, λιπαντικά ή ασετόν,όπως και βενζίνη, οινόπνευμα ή άλλους οργανικούς διαλύτες. - Να προσέχετε να διατηρούνται στεγνά και καθαρά τα υλικά του συναγερμού. Μην τοποθετείτε το σύστημα σε μέρος όπου υπάρχουν ατμοί από νερό, από έλαια ή όπου ο χώρος περιέχει υψηλή συγκέντρωση σκόνης. - Όσον αφορά την μπαταρία: Να χρησιμοποιείται μπαταρία 12Vdc, 7Ah, sealed lead-acid. Με μέγιστη κατανάλωση 250mA, που αντιστοιχεί σε ένα ενσύρματο πληκτρολόγιο, η διάρκεια της μπαταρίας είναι άνω των 16 ωρών. Η μπαταρία καλό είναι να αντικαθίσταται κάθε 3-5 έτη. - Η μέγιστη κατανάλωση από τον πίνακα καλό είναι να μην ξεπερνάει τα 350mA, έτσι ώστε σε περίπτωση διακοπής της τροφοδοσίας του ρεύματος, η διάρκεια της αυτονομίας της μπαταρίας να μην υποστεί μεγάλη μείωση. - Αν ζητηθεί οπωσδήποτε να αλλαχθεί η ασφάλεια, θα πρέπει αρχικά να αποσυνδεθεί ο πίνακας ελέγχου τόσο από την τροφοδοσία του ρεύματος, όσο και από την μπαταρία. - Χρησιμοποιείστε καλώδιο τουλάχιστον τύπου 16AWG για να συνδέσετε τη γείωση. - Σε όλες τις συνδέσεις ενσύρματων ανιχνευτών που είναι άμεσα συνδεδεμένες με τις θέσεις Ζ1-Ζ16 του πίνακα ελέγχου θα πρέπει να χρησιμοποιηθεί αντίσταση 2.2kΩ. Γενικά οι καταστάσεις του κάθε ανιχνευτή είναι: Κανονική: V, Βραχυκυκλωμένη: 0-0.3V και Ανοικτό κύκλωμα: V. 1.5 ΑΝΑΛΥΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗ ΜΟΝΑΔΑ 1. Η μονάδα συναγερμού είναι ήδη προγραμματισμένη από το εργοστάσιο. Είναι όμως αρκετά εύχρηστο ώστε να έχει τη δυνατότητα ο χρήστης να επεξεργαστεί τις αρχικές εργοστασιακές ρυθμίσεις όποτε το επιθυμεί. 2. Η μονάδα περιλαμβάνει ενσωματωμένο ρολόι με δυνατότητα επεξεργασίας του έτους, του μήνα και της τοπικής ώρας. Κάθε φορά που ενεργοποιείται ο συναγερμός, το σύστημα αποθηκεύει τη χρονική στιγμή που συνέβη αυτό. 3. Η μονάδα παρέχει τη δυνατότητα για εισαγωγή, αποθήκευση και ανάκληση μέχρι και 150 συμβάντων, όπως ενεργοποίηση ανιχνευτή, προσπάθεια παραβίασης του συστήματος, διακοπή τηλεφωνικής γραμμής, όπλιση και αφόπλιση του συστήματος, χαμηλό επίπεδο φόρτισης μπαταρίας κλπ. Στην καταγραφή των συμβάντων αναγράφεται και η ώρα που συνέβη, από ποιο τομέα προκλήθηκε, ο αριθμός της ζώνης που παραβιάστηκε, ο τύπος της παραβίασης και το σχετικό εικονίδιο. 4. Η μονάδα συναγερμού ML-7664K περιλαμβάνει 4 αυτόνομους τομείς ασφαλείας, οι οποίοι μπορούν να ρυθμιστούν έτσι ώστε να έχουν ίδιο ή διαφορετικό κωδικό πρόσβασης και να ειδοποιούν το ίδιο ή διαφορετικά πρόσωπα ο καθένας σε περίπτωση συναγερμού. 5. Η μονάδα υποστηρίζει 10 διαφορετικούς κωδικούς: 1 για προγραμματισμο (installer code), 1 για γενική είσοδο στο σύστημα (master code) και 8 για μερική είσοδο στο σύστημα (user codes). Οι κωδικοί για μερική είσοδο στο σύστημα μπορούν να ρυθμιστούν για διαφορετικούς τομείς ασφαλείας ή για διαφορετικά επίπεδα πρόσβασης. 6. Η μονάδα συναγερμού έχει τη δυνατότητα να συνεργαστεί είτε με ασύρματους είτε με ενσύρματους ανιχνευτές (N.O. ή N.C.). Μπορούν να ρυθμιστούν μαγνητικές επαφές (παγίδες) για πόρτες, παράθυρα ή μπαλκονόπορτες, ραντάρ ανίχνευσης κίνησης, ανιχνευτές καπνού, ανιχνευτές διαρροής αερίου και πλήθος άλλοι ανιχνευτές καλύπτοντας κάθε ανάγκη για προστασία. 7. Η μονάδα συναγερμού ML-7664K μπορεί να υποστηρίξει μέχρι 64 ζώνες, οι 40 από τις οποίες υπάρχουν χωρίς την προσθήκη κάποιου αξεσουάρ. Υπάρχουν δύο επιλογές: 16 ζώνες για ενσύρματους και 48 ζώνες για ασύρματους ανιχνευτές ή 40 ζώνες για ενσύρματους και 24 ζώνες για ασύρματους ανιχνευτές. 8. Υποστηρίζει 16 ζώνες για ενσύρματους ανιχνευτές χωρίς προσθήκη κάποιου αξεσουάρ. Η κάθε μία ζώνη μπορεί με την κατάλληλη διάμόρφωση και με τη βοήθεια των αντιστατών που υπάρχουν στη συσκευασία να συνδεθεί με ένα ή και περισσότερους ανιχνευτές ώστε να επιτευχθούν έιτε N.O. είτε N.C. συνδεσμολογίες. Μπορείτε να αυξήσετε τις ζώνες ενσύρματων ανιχνευτων είτε με προσθήκη μέχρι τριών ML-766E, που το καθένα έχει τη δυνατότητα για επιπλέον 8 ζώνες, είτε με επιλογή μέχρι οκτώ πληκτρολογίων τύπου Α που το καθένα υποστηρίζει 3 επιπλέον ζώνες για ενσύρματους ανιχνευτές. Συνολικά το σύστημα συναγερμού ML-7664K μπορεί να υποστηρίξει μέχρι 40 ζώνες για ενσύρματους ανιχνευτές. 9. Υποστηρίζει 24 ζώνες για ασύρματους ανιχνευτές χωρίς προσθήκη κάποιου αξεσουάρ. Η κάθε μία ζώνη μπορεί να δεχθεί έναν ασύρματο ανιχνευτή. Ο κάθε ένας από αυτούς μπορεί να ρυθμιστεί είτε αυτόματα είτε με εισαγωγή του κωδικού του μέσω του πληκτρολογίου της κεντρικής μονάδας. Η κεντρική μονάδα είναι συμβατή με όλες τους ασύρματους ανιχνευτές της σειράς ML. Ο χρήστης έχει τη δυνατότητα να αφαιρέσει ανιχνευτές είτε διαγράφοντάς τους έναν-έναν είτε όλους μαζί ταυτόχρονα. Οι ζώνες για ασύρματους ανιχνευτές μπορούν να αυξηθούν με προσθήκη του ML-766E-EXPANDER, που έχει τη δυνατότητα για επιπλέον 24 ζώνες. Συνολικά το σύστημα συναγερμού ML-7664K μπορεί να υποστηρίξει μέχρι 48 ζώνες για ασύρματους ανιχνευτές. 10. Η μονάδα μπορεί να υποστηρίξει μέχρι 8 ενσύρματα πληκτρολόγια τύπου Α ή τύπου Β. Και τα δύο τύπου πληκτρολόγια διαθέτουν οθόνη υγρών κρυστάλλων που αποκονίζει την κατάσταση που βρίσκεται η μονάδα κάθε στιγμή, καθώς και ενημερώνει για πιθανές ελλείψεις ή προβλήματα (π.χ. διακοπή ρεύματος, διακοπή τηλεφωνικής γραμμής κλπ). Επιπλέον τα πληκτρολόγια τύπου Α υποστηρίζουν επέκταση 3 ζωνών για ενσύρματους ανιχνευτές, ενώ τα τύπου Β υποστηρίζουν την εισαγωγή ονόματος σε κάθε ζώνη (π.χ. hall, kitchen κλπ) χρησιμοποιώντας μέχρι 19 λατινικούς χαρακτήρες. 11. Η μονάδα μπορεί να υποστηρίξει μέχρι 8 τηλεχειριστήρια, ενώ μπορεί να υποστηρίξει σειρήνες χωρίς θεωρητικά περιορισμό στον αριθμό. 12. Η μονάδα μπορεί να υποστηρίξει μέχρι 6 συσκευές λήψης ήχου (μικρόφωνα). Ο χρήστης του συστήματος μπορεί να ακούσει στο τηλέφωνό του τον ήχο που καταγράφεται από κάποιο από τα μικρόφωνα αυτά (μετά την καταχώρηση του κωδικού). 13. Η μονάδα επικοινωνεί με Κέντρα Λήψης Σημάτων. Μπορούν να υπάρχουν 2 τηλεφωνικοί αριθμοί και 2 διαφορετικοί κωδικοί ασφαλείας: ένας κύριος και ένας συμπληρωματικός. 14. Η μονάδα έχει τη δυνατότητα να συνδεθεί σε τηλεφωνική γραμμή. Έτσι, αν χτυπήσει ο συναγερμός, η κεντρική μονάδα θα ενεργοποιήσει τη λειτουργία των σειρηνών, ενώ την ίδια στιγμή θα επικοινωνήσει διαδοχικά έως και με οκτώ τηλεφωνικούς αριθμούς (εκτός των δύο που προορίζονται ειδικά για Κέντρα Λήψης Σημάτων), ενημερώνοντας για την επικίνδυνη κατάσταση.οι τηλεφωνικοί αυτοί αριθμοί μπορούν να ρυθμιστούν είτε να δέχονται κλήσεις είτε όχι ανάλογα από ποιον τομέα ασφαλείας έχει προκληθεί ο συναγερμός.

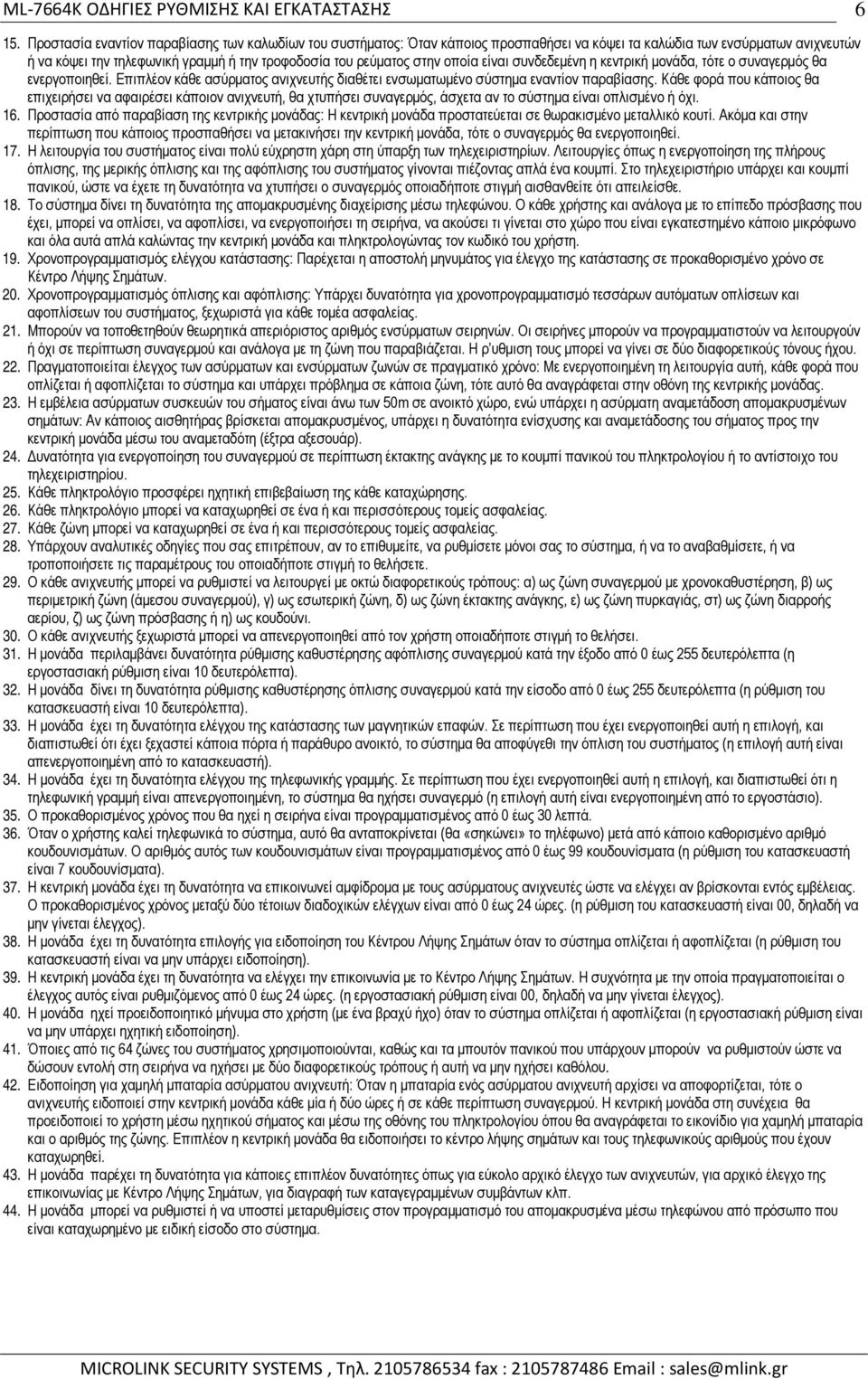

6 6 15. Προστασία εναντίον παραβίασης των καλωδίων του συστήματος: Όταν κάποιος προσπαθήσει να κόψει τα καλώδια των ενσύρματων ανιχνευτών ή να κόψει την τηλεφωνική γραμμή ή την τροφοδοσία του ρεύματος στην οποία είναι συνδεδεμένη η κεντρική μονάδα, τότε ο συναγερμός θα ενεργοποιηθεί. Επιπλέον κάθε ασύρματος ανιχνευτής διαθέτει ενσωματωμένο σύστημα εναντίον παραβίασης. Κάθε φορά που κάποιος θα επιχειρήσει να αφαιρέσει κάποιον ανιχνευτή, θα χτυπήσει συναγερμός, άσχετα αν το σύστημα είναι οπλισμένο ή όχι. 16. Προστασία από παραβίαση της κεντρικής μονάδας: Η κεντρική μονάδα προστατεύεται σε θωρακισμένο μεταλλικό κουτί. Ακόμα και στην περίπτωση που κάποιος προσπαθήσει να μετακινήσει την κεντρική μονάδα, τότε ο συναγερμός θα ενεργοποιηθεί. 17. Η λειτουργία του συστήματος είναι πολύ εύχρηστη χάρη στη ύπαρξη των τηλεχειριστηρίων. Λειτουργίες όπως η ενεργοποίηση της πλήρους όπλισης, της μερικής όπλισης και της αφόπλισης του συστήματος γίνονται πιέζοντας απλά ένα κουμπί. Στο τηλεχειριστήριο υπάρχει και κουμπί πανικού, ώστε να έχετε τη δυνατότητα να χτυπήσει ο συναγερμός οποιαδήποτε στιγμή αισθανθείτε ότι απειλείσθε. 18. Το σύστημα δίνει τη δυνατότητα της απομακρυσμένης διαχείρισης μέσω τηλεφώνου. Ο κάθε χρήστης και ανάλογα με το επίπεδο πρόσβασης που έχει, μπορεί να οπλίσει, να αφοπλίσει, να ενεργοποιήσει τη σειρήνα, να ακούσει τι γίνεται στο χώρο που είναι εγκατεστημένο κάποιο μικρόφωνο και όλα αυτά απλά καλώντας την κεντρική μονάδα και πληκτρολογώντας τον κωδικό του χρήστη. 19. Χρονοπρογραμματισμός ελέγχου κατάστασης: Παρέχεται η αποστολή μηνυμάτος για έλεγχο της κατάστασης σε προκαθορισμένο χρόνο σε Κέντρο Λήψης Σημάτων. 20. Χρονοπρογραμματισμός όπλισης και αφόπλισης: Υπάρχει δυνατότητα για χρονοπρογραμματισμό τεσσάρων αυτόματων οπλίσεων και αφοπλίσεων του συστήματος, ξεχωριστά για κάθε τομέα ασφαλείας. 21. Μπορούν να τοποθετηθούν θεωρητικά απεριόριστος αριθμός ενσύρματων σειρηνών. Οι σειρήνες μπορούν να προγραμματιστούν να λειτουργούν ή όχι σε περίπτωση συναγερμού και ανάλογα με τη ζώνη που παραβιάζεται. Η ρ υθμιση τους μπορεί να γίνει σε δύο διαφορετικούς τόνους ήχου. 22. Πραγματοποιείται έλεγχος των ασύρματων και ενσύρματων ζωνών σε πραγματικό χρόνο: Με ενεργοποιημένη τη λειτουργία αυτή, κάθε φορά που οπλίζεται ή αφοπλίζεται το σύστημα και υπάρχει πρόβλημα σε κάποια ζώνη, τότε αυτό θα αναγράφεται στην οθόνη της κεντρικής μονάδας. 23. Η εμβέλεια ασύρματων συσκευών του σήματος είναι άνω των 50m σε ανοικτό χώρο, ενώ υπάρχει η ασύρματη αναμετάδοση απομακρυσμένων σημάτων: Αν κάποιος αισθητήρας βρίσκεται απομακρυσμένος, υπάρχει η δυνατότητα ενίσχυσης και αναμετάδοσης του σήματος προς την κεντρική μονάδα μέσω του αναμεταδότη (έξτρα αξεσουάρ). 24. Δυνατότητα για ενεργοποίηση του συναγερμού σε περίπτωση έκτακτης ανάγκης με το κουμπί πανικού του πληκτρολογίου ή το αντίστοιχο του τηλεχειριστηρίου. 25. Κάθε πληκτρολόγιο προσφέρει ηχητική επιβεβαίωση της κάθε καταχώρησης. 26. Κάθε πληκτρολόγιο μπορεί να καταχωρηθεί σε ένα ή και περισσότερους τομείς ασφαλείας. 27. Κάθε ζώνη μπορεί να καταχωρηθεί σε ένα ή και περισσότερους τομείς ασφαλείας. 28. Υπάρχουν αναλυτικές οδηγίες που σας επιτρέπουν, αν το επιθυμείτε, να ρυθμίσετε μόνοι σας το σύστημα, ή να το αναβαθμίσετε, ή να τροποποιήσετε τις παραμέτρους του οποιαδήποτε στιγμή το θελήσετε. 29. Ο κάθε ανιχνευτής μπορεί να ρυθμιστεί να λειτουργεί με οκτώ διαφορετικούς τρόπους: α) ως ζώνη συναγερμού με χρονοκαθυστέρηση, β) ως περιμετρική ζώνη (άμεσου συναγερμού), γ) ως εσωτερική ζώνη, δ) ως ζώνη έκτακτης ανάγκης, ε) ως ζώνη πυρκαγιάς, στ) ως ζώνη διαρροής αερίου, ζ) ως ζώνη πρόσβασης ή η) ως κουδούνι. 30. Ο κάθε ανιχνευτής ξεχωριστά μπορεί να απενεργοποιηθεί από τον χρήστη οποιαδήποτε στιγμή το θελήσει. 31. Η μονάδα περιλαμβάνει δυνατότητα ρύθμισης καθυστέρησης αφόπλισης συναγερμού κατά την έξοδο από 0 έως 255 δευτερόλεπτα (η εργοστασιακή ρύθμιση είναι 10 δευτερόλεπτα). 32. Η μονάδα δίνει τη δυνατότητα ρύθμισης καθυστέρησης όπλισης συναγερμού κατά την είσοδο από 0 έως 255 δευτερόλεπτα (η ρύθμιση του κατασκευαστή είναι 10 δευτερόλεπτα). 33. Η μονάδα έχει τη δυνατότητα ελέγχου της κατάστασης των μαγνητικών επαφών. Σε περίπτωση που έχει ενεργοποιηθεί αυτή η επιλογή, και διαπιστωθεί ότι έχει ξεχαστεί κάποια πόρτα ή παράθυρο ανοικτό, το σύστημα θα αποφύγεθι την όπλιση του συστήματος (η επιλογή αυτή είναι απενεργοποιημένη από το κατασκευαστή). 34. Η μονάδα έχει τη δυνατότητα ελέγχου της τηλεφωνικής γραμμής. Σε περίπτωση που έχει ενεργοποιηθεί αυτή η επιλογή, και διαπιστωθεί ότι η τηλεφωνική γραμμή είναι απενεργοποιημένη, το σύστημα θα ηχήσει συναγερμό (η επιλογή αυτή είναι ενεργοποιημένη από το εργοστάσιο). 35. Ο προκαθορισμένος χρόνος που θα ηχεί η σειρήνα είναι προγραμματισμένος από 0 έως 30 λεπτά. 36. Όταν ο χρήστης καλεί τηλεφωνικά το σύστημα, αυτό θα ανταποκρίνεται (θα «σηκώνει» το τηλέφωνο) μετά από κάποιο καθορισμένο αριθμό κουδουνισμάτων. Ο αριθμός αυτός των κουδουνισμάτων είναι προγραμματισμένος από 0 έως 99 κουδουνίσματα (η ρύθμιση του κατασκευαστή είναι 7 κουδουνίσματα). 37. Η κεντρική μονάδα έχει τη δυνατότητα να επικοινωνεί αμφίδρομα με τους ασύρματους ανιχνευτές ώστε να ελέγχει αν βρίσκονται εντός εμβέλειας. Ο προκαθορισμένος χρόνος μεταξύ δύο τέτοιων διαδοχικών ελέγχων είναι από 0 έως 24 ώρες. (η ρύθμιση του κατασκευαστή είναι 00, δηλαδή να μην γίνεται έλεγχος). 38. Η μονάδα έχει τη δυνατότητα επιλογής για ειδοποίηση του Κέντρου Λήψης Σημάτων όταν το σύστημα οπλίζεται ή αφοπλίζεται (η ρύθμιση του κατασκευαστή είναι να μην υπάρχει ειδοποίηση). 39. Η κεντρική μονάδα έχει τη δυνατότητα να ελέγχει την επικοινωνία με το Κέντρο Λήψης Σημάτων. Η συχνότητα με την οποία πραγματοποιείται ο έλεγχος αυτός είναι ρυθμιζόμενος από 0 έως 24 ώρες. (η εργοστασιακή ρύθμιση είναι 00, δηλαδή να μην γίνεται έλεγχος). 40. Η μονάδα ηχεί προειδοποιητικό μήνυμα στο χρήστη (με ένα βραχύ ήχο) όταν το σύστημα οπλίζεται ή αφοπλίζεται (η εργοστασιακή ρύθμιση είναι να μην υπάρχει ηχητική ειδοποίηση). 41. Όποιες από τις 64 ζώνες του συστήματος χρησιμοποιούνται, καθώς και τα μπουτόν πανικού που υπάρχουν μπορούν να ρυθμιστούν ώστε να δώσουν εντολή στη σειρήνα να ηχήσει με δύο διαφορετικούς τρόπους ή αυτή να μην ηχήσει καθόλου. 42. Ειδοποίηση για χαμηλή μπαταρία ασύρματου ανιχνευτή: Όταν η μπαταρία ενός ασύρματου ανιχνευτή αρχίσει να αποφορτίζεται, τότε ο ανιχνευτής ειδοποιεί στην κεντρική μονάδα κάθε μία ή δύο ώρες ή σε κάθε περίπτωση συναγερμού. Η κεντρική μονάδα στη συνέχεια θα προειδοποιεί το χρήστη μέσω ηχητικού σήματος και μέσω της οθόνης του πληκτρολογίου όπου θα αναγράφεται το εικονίδιο για χαμηλή μπαταρία και ο αριθμός της ζώνης. Επιπλέον η κεντρική μονάδα θα ειδοποιήσει το κέντρο λήψης σημάτων και τους τηλεφωνικούς αριθμούς που έχουν καταχωρηθεί. 43. Η μονάδα παρέχει τη δυνατότητα για κάποιες επιπλέον δυνατότητες όπως για εύκολο αρχικό έλεγχο των ανιχνευτών, για αρχικό έλεγχο της επικοινωνίας με Κέντρο Λήψης Σημάτων, για διαγραφή των καταγεγραμμένων συμβάντων κλπ. 44. Η μονάδα μπορεί να ρυθμιστεί ή να υποστεί μεταρυθμίσεις στον προγραμματισμό του απομακρυσμένα μέσω τηλεφώνου από πρόσωπο που είναι καταχωρημένο με ειδική είσοδο στο σύστημα.

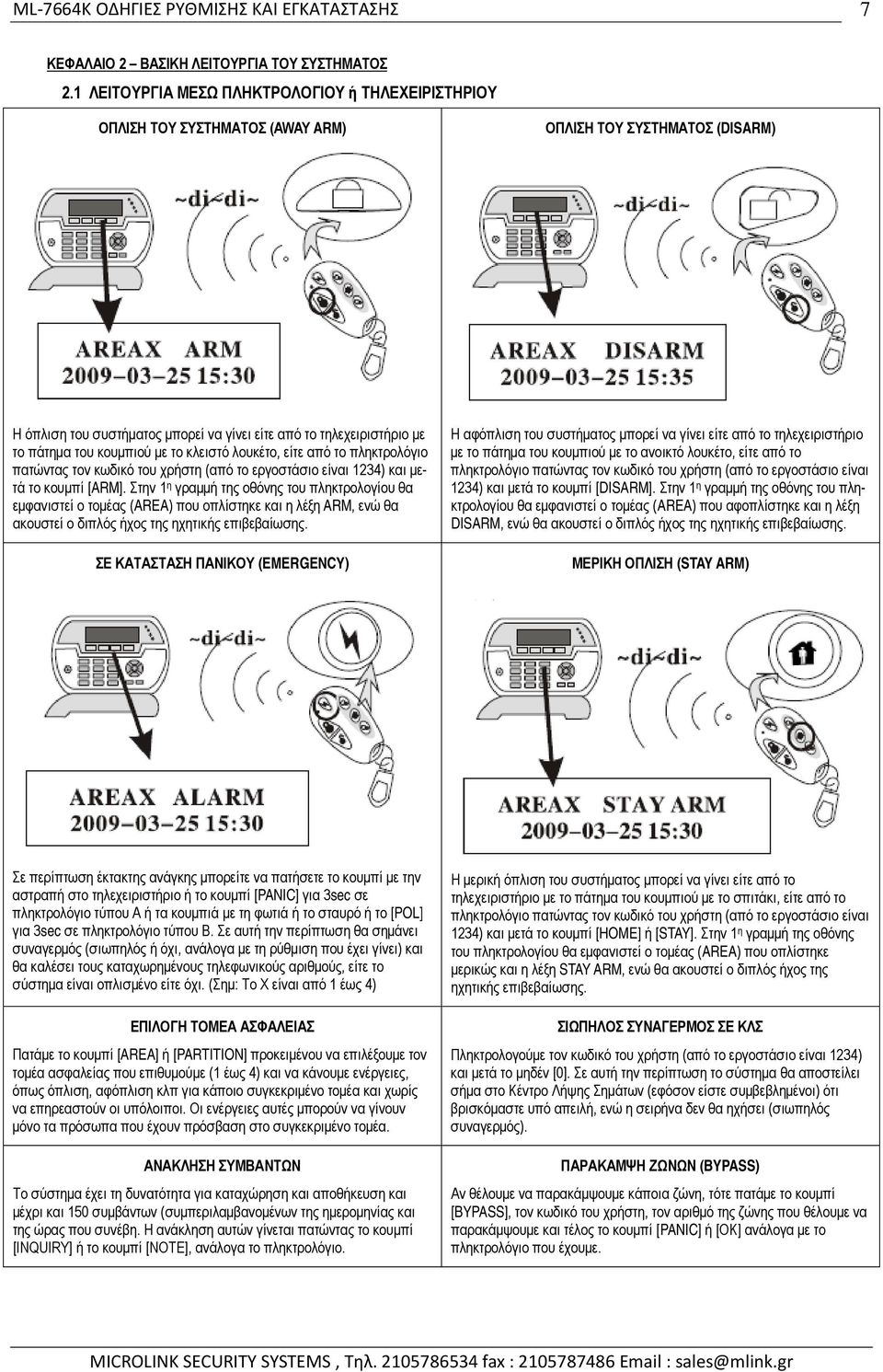

7 7 ΚΕΦΑΛΑΙΟ 2 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ 2.1 ΛΕΙΤΟΥΡΓΙΑ ΜΕΣΩ ΠΛΗΚΤΡΟΛΟΓΙΟΥ ή ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΟΠΛΙΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ (AWAY ARM) ΟΠΛΙΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ (DISARM) Η όπλιση του συστήματος μπορεί να γίνει είτε από το τηλεχειριστήριο με το πάτημα του κουμπιού με το κλειστό λουκέτο, είτε από το πληκτρολόγιο πατώντας τον κωδικό του χρήστη (από το εργοστάσιο είναι 1234) και μετά το κουμπί [ARM]. Στην 1 η γραμμή της οθόνης του πληκτρολογίου θα εμφανιστεί ο τομέας (AREA) που οπλίστηκε και η λέξη ARM, ενώ θα ακουστεί ο διπλός ήχος της ηχητικής επιβεβαίωσης. ΣΕ ΚΑΤΑΣΤΑΣΗ ΠΑΝΙΚΟΥ (EMERGENCY) Η αφόπλιση του συστήματος μπορεί να γίνει είτε από το τηλεχειριστήριο με το πάτημα του κουμπιού με το ανοικτό λουκέτο, είτε από το πληκτρολόγιο πατώντας τον κωδικό του χρήστη (από το εργοστάσιο είναι 1234) και μετά το κουμπί [DISARM]. Στην 1 η γραμμή της οθόνης του πληκτρολογίου θα εμφανιστεί ο τομέας (AREA) που αφοπλίστηκε και η λέξη DISARM, ενώ θα ακουστεί ο διπλός ήχος της ηχητικής επιβεβαίωσης. ΜΕΡΙΚΗ ΟΠΛΙΣΗ (STAY ARM) Σε περίπτωση έκτακτης ανάγκης μπορείτε να πατήσετε το κουμπί με την αστραπή στο τηλεχειριστήριο ή το κουμπί [PANIC] για 3sec σε πληκτρολόγιο τύπου Α ή τα κουμπιά με τη φωτιά ή το σταυρό ή το [POL] για 3sec σε πληκτρολόγιο τύπου Β. Σε αυτή την περίπτωση θα σημάνει συναγερμός (σιωπηλός ή όχι, ανάλογα με τη ρύθμιση που έχει γίνει) και θα καλέσει τους καταχωρημένους τηλεφωνικούς αριθμούς, είτε το σύστημα είναι οπλισμένο είτε όχι. (Σημ: Το Χ είναι από 1 έως 4) ΕΠΙΛΟΓΗ ΤΟΜΕΑ ΑΣΦΑΛΕΙΑΣ Πατάμε το κουμπί [AREA] ή [PARTITION] προκειμένου να επιλέξουμε τον τομέα ασφαλείας που επιθυμούμε (1 έως 4) και να κάνουμε ενέργειες, όπως όπλιση, αφόπλιση κλπ για κάποιο συγκεκριμένο τομέα και χωρίς να επηρεαστούν οι υπόλοιποι. Οι ενέργειες αυτές μπορούν να γίνουν μόνο τα πρόσωπα που έχουν πρόσβαση στο συγκεκριμένο τομέα. ΑΝΑΚΛΗΣΗ ΣΥΜΒΑΝΤΩΝ Το σύστημα έχει τη δυνατότητα για καταχώρηση και αποθήκευση και μέχρι και 150 συμβάντων (συμπεριλαμβανομένων της ημερομηνίας και της ώρας που συνέβη. Η ανάκληση αυτών γίνεται πατώντας το κουμπί [INQUIRY] ή το κουμπί [NOTE], ανάλογα το πληκτρολόγιο. Η μερική όπλιση του συστήματος μπορεί να γίνει είτε από το τηλεχειριστήριο με το πάτημα του κουμπιού με το σπιτάκι, είτε από το πληκτρολόγιο πατώντας τον κωδικό του χρήστη (από το εργοστάσιο είναι 1234) και μετά το κουμπί [HOME] ή [STAY]. Στην 1 η γραμμή της οθόνης του πληκτρολογίου θα εμφανιστεί ο τομέας (AREA) που οπλίστηκε μερικώς και η λέξη STAY ARM, ενώ θα ακουστεί ο διπλός ήχος της ηχητικής επιβεβαίωσης. ΣΙΩΠΗΛΟΣ ΣΥΝΑΓΕΡΜΟΣ ΣΕ ΚΛΣ Πληκτρολογούμε τον κωδικό του χρήστη (από το εργοστάσιο είναι 1234) και μετά το μηδέν [0]. Σε αυτή την περίπτωση το σύστημα θα αποστείλει σήμα στο Κέντρο Λήψης Σημάτων (εφόσον είστε συμβεβλημένοι) ότι βρισκόμαστε υπό απειλή, ενώ η σειρήνα δεν θα ηχήσει (σιωπηλός συναγερμός). ΠΑΡΑΚΑΜΨΗ ΖΩΝΩΝ (BYPASS) Αν θέλουμε να παρακάμψουμε κάποια ζώνη, τότε πατάμε το κουμπί [BYPASS], τον κωδικό του χρήστη, τον αριθμό της ζώνης που θέλουμε να παρακάμψουμε και τέλος το κουμπί [PANIC] ή [ΟΚ] ανάλογα με το πληκτρολόγιο που έχουμε.

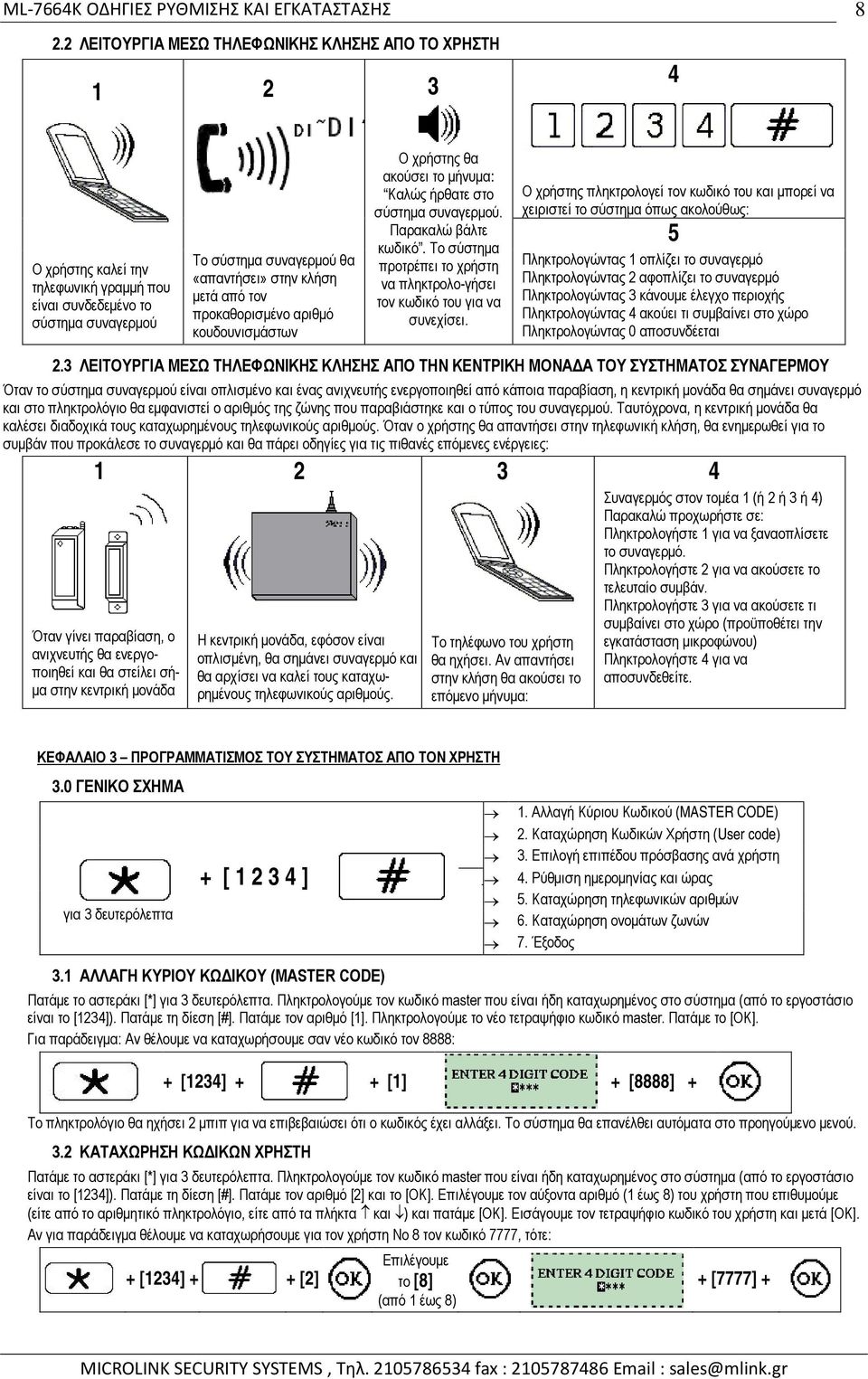

8 2.2 ΛΕΙΤΟΥΡΓΙΑ ΜΕΣΩ ΤΗΛΕΦΩΝΙΚΗΣ ΚΛΗΣΗΣ ΑΠΟ ΤΟ ΧΡΗΣΤΗ Ο χρήστης καλεί την τηλεφωνική γραμμή που είναι συνδεδεμένο το σύστημα συναγερμού Το σύστημα συναγερμού θα «απαντήσει» στην κλήση μετά από τον προκαθορισμένο αριθμό κουδουνισμάστων Ο χρήστης θα ακούσει το μήνυμα: Καλώς ήρθατε στο σύστημα συναγερμού. Παρακαλώ βάλτε κωδικό. Το σύστημα προτρέπει το χρήστη να πληκτρολο-γήσει τον κωδικό του για να συνεχίσει. Ο χρήστης πληκτρολογεί τον κωδικό του και μπορεί να χειριστεί το σύστημα όπως ακολούθως: 5 Πληκτρολογώντας 1 οπλίζει το συναγερμό Πληκτρολογώντας 2 αφοπλίζει το συναγερμό Πληκτρολογώντας 3 κάνουμε έλεγχο περιοχής Πληκτρολογώντας 4 ακούει τι συμβαίνει στο χώρο Πληκτρολογώντας 0 αποσυνδέεται 2.3 ΛΕΙΤΟΥΡΓΙΑ ΜΕΣΩ ΤΗΛΕΦΩΝΙΚΗΣ ΚΛΗΣΗΣ ΑΠΟ ΤΗΝ ΚΕΝΤΡΙΚΗ ΜΟΝΑΔΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΣΥΝΑΓΕΡΜΟΥ Όταν το σύστημα συναγερμού είναι οπλισμένο και ένας ανιχνευτής ενεργοποιηθεί από κάποια παραβίαση, η κεντρική μονάδα θα σημάνει συναγερμό και στο πληκτρολόγιο θα εμφανιστεί ο αριθμός της ζώνης που παραβιάστηκε και ο τύπος του συναγερμού. Ταυτόχρονα, η κεντρική μονάδα θα καλέσει διαδοχικά τους καταχωρημένους τηλεφωνικούς αριθμούς. Όταν ο χρήστης θα απαντήσει στην τηλεφωνική κλήση, θα ενημερωθεί για το συμβάν που προκάλεσε το συναγερμό και θα πάρει οδηγίες για τις πιθανές επόμενες ενέργειες: Συναγερμός στον τομέα 1 (ή 2 ή 3 ή 4) Παρακαλώ προχωρήστε σε: Πληκτρολογήστε 1 για να ξαναοπλίσετε το συναγερμό. Πληκτρολογήστε 2 για να ακούσετε το τελευταίο συμβάν. Πληκτρολογήστε 3 για να ακούσετε τι συμβαίνει στο χώρο (προϋποθέτει την Όταν γίνει παραβίαση, ο Η κεντρική μονάδα, εφόσον είναι Το τηλέφωνο του χρήστη εγκατάσταση μικροφώνου) ανιχνευτής θα ενεργοποιηθεί και θα στείλει σή- θα αρχίσει να καλεί τους καταχω- στην κλήση θα ακούσει το αποσυνδεθείτε. οπλισμένη, θα σημάνει συναγερμό και θα ηχήσει. Αν απαντήσει Πληκτρολογήστε 4 για να μα στην κεντρική μονάδα ρημένους τηλεφωνικούς αριθμούς. επόμενο μήνυμα: ΚΕΦΑΛΑΙΟ 3 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΑΠΟ ΤΟΝ ΧΡΗΣΤΗ 3.0 ΓΕΝΙΚΟ ΣΧΗΜΑ για 3 δευτερόλεπτα + [ ] 1. Αλλαγή Κύριου Κωδικού (MASTER CODE) 2. Καταχώρηση Κωδικών Χρήστη (User code) 3. Επιλογή επιπέδου πρόσβασης ανά χρήστη _ 4. Ρύθμιση ημερομηνίας και ώρας 5. Καταχώρηση τηλεφωνικών αριθμών 6. Καταχώρηση ονομάτων ζωνών 7. Έξοδος 3.1 ΑΛΛΑΓΗ ΚΥΡΙΟΥ ΚΩΔΙΚΟΥ (MASTER CODE) Πατάμε το αστεράκι [*] για 3 δευτερόλεπτα. Πληκτρολογούμε τον κωδικό master που είναι ήδη καταχωρημένος στο σύστημα (από το εργοστάσιο είναι το [1234]). Πατάμε τη δίεση [#]. Πατάμε τον αριθμό [1]. Πληκτρολογούμε το νέο τετραψήφιο κωδικό master. Πατάμε το [ΟΚ]. Για παράδειγμα: Αν θέλουμε να καταχωρήσουμε σαν νέο κωδικό τον 8888: + [1234] + + [1] + [8888] + Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι ο κωδικός έχει αλλάξει. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. 3.2 ΚΑΤΑΧΩΡΗΣΗ ΚΩΔΙΚΩΝ ΧΡΗΣΤΗ Πατάμε το αστεράκι [*] για 3 δευτερόλεπτα. Πληκτρολογούμε τον κωδικό master που είναι ήδη καταχωρημένος στο σύστημα (από το εργοστάσιο είναι το [1234]). Πατάμε τη δίεση [#]. Πατάμε τον αριθμό [2] και το [ΟΚ]. Επιλέγουμε τον αύξοντα αριθμό (1 έως 8) του χρήστη που επιθυμούμε (είτε από το αριθμητικό πληκτρολόγιο, είτε από τα πλήκτα και ) και πατάμε [ΟΚ]. Εισάγουμε τον τετραψήφιο κωδικό του χρήστη και μετά [ΟΚ]. Αν για παράδειγμα θέλουμε να καταχωρήσουμε για τον χρήστη Νο 8 τον κωδικό 7777, τότε: Επιλέγουμε + [1234] + + [2] το [8] + [7777] + (από 1 έως 8)

9 3.3 ΕΠΙΛΟΓΗ ΕΠΙΠΕΔΟΥ ΠΡΟΣΒΑΣΗΣ ΑΝΑ ΧΡΗΣΤΗ Πατάμε το αστεράκι [*] για 3 δευτερόλεπτα. Πληκτρολογούμε τον κωδικό master που είναι ήδη καταχωρημένος στο σύστημα (από το εργοστάσιο είναι το [1234]). Πατάμε τη δίεση [#]. Πατάμε τον αριθμό [3] και το [ΟΚ]. Επιλέγουμε τον αύξοντα αριθμό (1 έως 8) του χρήστη που επιθυμούμε (είτε από το αριθμητικό πληκτρολόγιο, είτε από τα πλήκτα και ) και πατάμε [ΟΚ]. Στην οθόνη εμφανίζονται τέσσερα γράμματα που μπορεί να είναι είτε Y (αποδεκτή πρόσβαση), είτε N (μη αποδεκτή πρόσβαση), που αντιστοιχούν στις τέσσερις περιοχές πρόσβασης που μπορείτε να χωρίσετε τον χώρο σας. Για παράδειγμα αν υπάρχουν τα γράμματα YNNN, σημαίνει ότι υπάρχει πρόσβαση στην 1 η περιοχή και ότι δεν υπάρχει στη 2 η, στην 3 η και στην 4 η, αν υπάρχουν τα γράμματα YNNY, σημαίνει ότι υπάρχει πρόσβαση στην 1 η και στη 4 η περιοχή και ότι δεν υπάρχει στη 2 η και στην 3 η, κ.ο.κ. Πατώντας το αστεράκι [*], αλλάζουμε το γράμμα από Υ σε Ν, ενώ με τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μεταβούμε μεταξύ των περιοχών πρόσβασης. Όταν ολοκληρώσουμε την καταχώρηση πατάμε το [ΟΚ] και πηγαίνουμε ένα επίπεδο πάνω στο μενού. Αν για παράδειγμα θέλουμε να καταχωρήσουμε για τον χρήστη Νο 6 πρόσβαση μόνο στη 3 η περιοχή, τότε: Επιλέγουμε + [1234] + + [3] το [6] + [ ] + (από 1 έως 8) Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. 3.4 ΡΥΘΜΙΣΗ ΗΜΕΡΟΜΗΝΙΑΣ ΚΑΙ ΩΡΑΣ Πατάμε το αστεράκι [*] για 3 δευτερόλεπτα. Πληκτρολογούμε τον κωδικό master που είναι ήδη καταχωρημένος στο σύστημα (από το εργοστάσιο είναι το [1234]). Πατάμε τη δίεση [#]. Πατάμε τον αριθμό [4] και το [ΟΚ]. Πληκτρολογούμε το έτος, το μήνα, την ημέρα, την ώρα, τα λεπτά και τα δευτερόλεπτα, όλα με διψήφια νούερα. Πατώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μεταβούμε μία θέση μπροστά ή μία θέση πίσω. Όταν ολοκληρώσουμε την καταχώρηση πατάμε το [ΟΚ] και πηγαίνουμε ένα επίπεδο πάνω στο μενού. Αν για παράδειγμα θέλουμε να καταχωρήσουμε 10:42:32, 28 Ιουλίου 2009, τότε: + [1234] + + [4] [ ] Εισάγουμε: (εε-μμ-ηη-ωω-λλ-δδ) Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. 3.5 ΚΑΤΑΧΩΡΗΣΗ ΤΗΛΕΦΩΝΙΚΩΝ ΑΡΙΘΜΩΝ Πατάμε το αστεράκι [*] για 3 δευτερόλεπτα. Πληκτρολογούμε τον κωδικό master που είναι ήδη καταχωρημένος στο σύστημα (από το εργοστάσιο είναι το [1234]). Πατάμε τη δίεση [#]. Πατάμε τον αριθμό [5] και το [ΟΚ]. Επιλέγουμε τη σειρά προτεραιότητας (1 έως 8) του αριθμού τηλεφώνου που θέλουμε να καταχωρήσουμε είτε από το αριθμητικό πληκτρολόγιο, είτε από τα πλήκτα (ΝΟΤΕ) και (BYPASS) και πατάμε [ΟΚ]. Εισάγουμε τον τηλεφωνικό αριθμό. Όταν ολοκληρώσουμε την καταχώρηση πατάμε το [ΟΚ] και πηγαίνουμε ένα επίπεδο πάνω στο μενού. Αν για παράδειγμα θέλουμε να καταχωρήσουμε στην 3 η θέση τον τηλεφωνικό αριθμό , τότε: Εισάγουμε: + [1234] + + [5] + [3] [ ] Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. 3.6 ΚΑΤΑΧΩΡΗΣΗ ΟΝΟΜΑΤΩΝ ΖΩΝΩΝ Πατάμε το αστεράκι [*] για 3 δευτερόλεπτα. Πληκτρολογούμε τον κωδικό master που είναι ήδη καταχωρημένος στο σύστημα (από το εργοστάσιο είναι το [1234]). Πατάμε τη δίεση [#]. Πατάμε τον αριθμό [6] και το [ΟΚ]. Επιλέγουμε τον αριθμό της ζώνης (01 έως 40 αν δεν έχει επέκταση, ή 01 έως 64 αν έχει τοποθετηθεί συσκευή επέκτασης ζωνών) είτε από το αριθμητικό πληκτρολόγιο, είτε από τα πλήκτα (ΝΟΤΕ) και (BYPASS) και πατάμε [ΟΚ]. Εισάγουμε τους χαρακτήρες πατώντας τα πλήκτρα τόσες φορές μέχρι να εμφανιστεί ο αντίστοιχος χαρακτήρας. Π.χ. αν πατήσουμε μία φορά το πλήκτρο 2 θα εμφανιστεί ο χαρακτήρας a, αν πατήσουμε δύο φορές το πλήκτρο 2 θα εμφανιστεί ο χαρακτήρας b, αν πατήσουμε τρεις φορές το πλήκτρο 2 θα εμφανιστεί ο χαρακτήρας c, κ.ο.κ. Για να μεταβούμε στο επόμενο γράμμα της λέξης που θέλουμε να καταχωρήσουμε, πατάμε το πλήκτρο (BYPASS), ενώ αν θέλουμε να επιστρέψουμε σε προηγούμενο πατάμε το πλήκτρο (ΝΟΤΕ). Αν θέλουμε να διαγράψουμε ένα χαρακτήρα πατάμε αστεράκι [*] ή το πλήκτρο [C]. Όταν τελειώσουμε πατάμε το πλήκτρο [ΟΚ] και πηγαίνουμε ένα επίπεδο πάνω στο μενού. Αν για παράδειγμα θέλουμε να καταχωρήσουμε στη ζώνη Νο 04 το όνομα SAFE, τότε: + [1234] + + [6] + [04] + [7777] + [ BYPASS]+ [2] + [ BYPASS] + [333] + [ BYPASS] + [33] + [ BYPASS] Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. 3.7 ΕΞΟΔΟΣ ΑΠΟ ΤΟ ΜΕΝΟΥ Όταν είμαστε μέσα στο μενού προγραμματισμού του συστήματος από τον χρήστη, μπορούμε να εξέλθουμε επιλέγοντας την επιλογή 7, εφόσον βρισκόμαστε στο 1 ο επίπεδο του μενού. Αυτό μπορεί να γίνει είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 7), είτε από τα πλήκτα (ΝΟΤΕ) και (BYPASS) πηγαίνουμε στην 7 η επιλογή (7. EXIT) και πατάμε [ΟΚ]. Τότε στην οθόνη θα εμφανιστεί το μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. 9 + [1234] + + [7] Έξοδος από τον προγραμματισμό

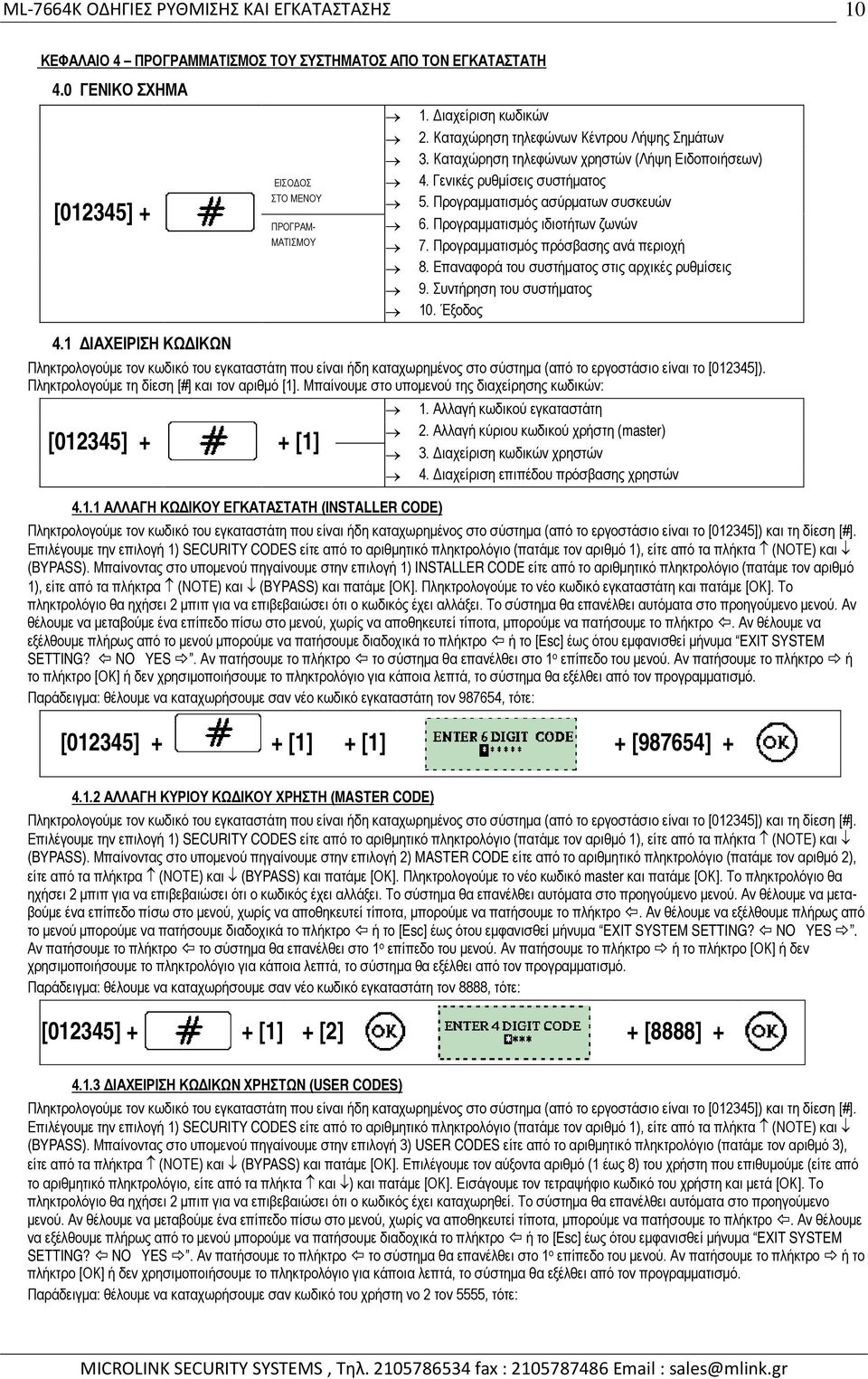

10 10 ΚΕΦΑΛΑΙΟ 4 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΑΠΟ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ 4.0 ΓΕΝΙΚΟ ΣΧΗΜΑ [012345] ΔΙΑΧΕΙΡΙΣΗ ΚΩΔΙΚΩΝ ΕΙΣΟΔΟΣ ΣΤΟ ΜΕΝΟΥ ΠΡΟΓΡΑΜ- ΜΑΤΙΣΜΟΥ 1. Διαχείριση κωδικών 2. Καταχώρηση τηλεφώνων Κέντρου Λήψης Σημάτων 3. Καταχώρηση τηλεφώνων χρηστών (Λήψη Ειδοποιήσεων) 4. Γενικές ρυθμίσεις συστήματος 5. Προγραμματισμός ασύρματων συσκευών 6. Προγραμματισμός ιδιοτήτων ζωνών 7. Προγραμματισμός πρόσβασης ανά περιοχή 8. Επαναφορά του συστήματος στις αρχικές ρυθμίσεις 9. Συντήρηση του συστήματος 10. Έξοδος Πληκτρολογούμε τον κωδικό του εγκαταστάτη που είναι ήδη καταχωρημένος στο σύστημα (από το εργοστάσιο είναι το [012345]). Πληκτρολογούμε τη δίεση [#] και τον αριθμό [1]. Μπαίνουμε στο υπομενού της διαχείρησης κωδικών: 1. Αλλαγή κωδικού εγκαταστάτη 2. Αλλαγή κύριου κωδικού χρήστη (master) [012345] + + [1] 3. Διαχείριση κωδικών χρηστών 4. Διαχείριση επιπέδου πρόσβασης χρηστών ΑΛΛΑΓΗ ΚΩΔΙΚΟΥ ΕΓΚΑΤΑΣΤΑΤΗ (INSTALLER CODE) Επιλέγουμε την επιλογή 1) SECURITY CODES είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 1), είτε από τα πλήκτα (ΝΟΤΕ) και (BYPASS). Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 1) INSTALLER CODE είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 1), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και πατάμε [ΟΚ]. Πληκτρολογούμε το νέο κωδικό εγκαταστάτη και πατάμε [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι ο κωδικός έχει αλλάξει. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να καταχωρήσουμε σαν νέο κωδικό εγκαταστάτη τον , τότε: [012345] + + [1] + [1] + [987654] ΑΛΛΑΓΗ ΚΥΡΙΟΥ ΚΩΔΙΚΟΥ ΧΡΗΣΤΗ (MASTER CODE) Επιλέγουμε την επιλογή 1) SECURITY CODES είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 1), είτε από τα πλήκτα (ΝΟΤΕ) και (BYPASS). Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 2) MASTER CODE είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 2), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και πατάμε [ΟΚ]. Πληκτρολογούμε το νέο κωδικό master και πατάμε [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι ο κωδικός έχει αλλάξει. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να καταχωρήσουμε σαν νέο κωδικό εγκαταστάτη τον 8888, τότε: [012345] + + [1] + [2] + [8888] ΔΙΑΧΕΙΡΙΣΗ ΚΩΔΙΚΩΝ ΧΡΗΣΤΩΝ (USER CODES) Επιλέγουμε την επιλογή 1) SECURITY CODES είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 1), είτε από τα πλήκτα (ΝΟΤΕ) και (BYPASS). Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 3) USER CODES είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 3), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και πατάμε [ΟΚ]. Επιλέγουμε τον αύξοντα αριθμό (1 έως 8) του χρήστη που επιθυμούμε (είτε από το αριθμητικό πληκτρολόγιο, είτε από τα πλήκτα και ) και πατάμε [ΟΚ]. Εισάγουμε τον τετραψήφιο κωδικό του χρήστη και μετά [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι ο κωδικός έχει καταχωρηθεί. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να καταχωρήσουμε σαν κωδικό του χρήστη νο 2 τον 5555, τότε:

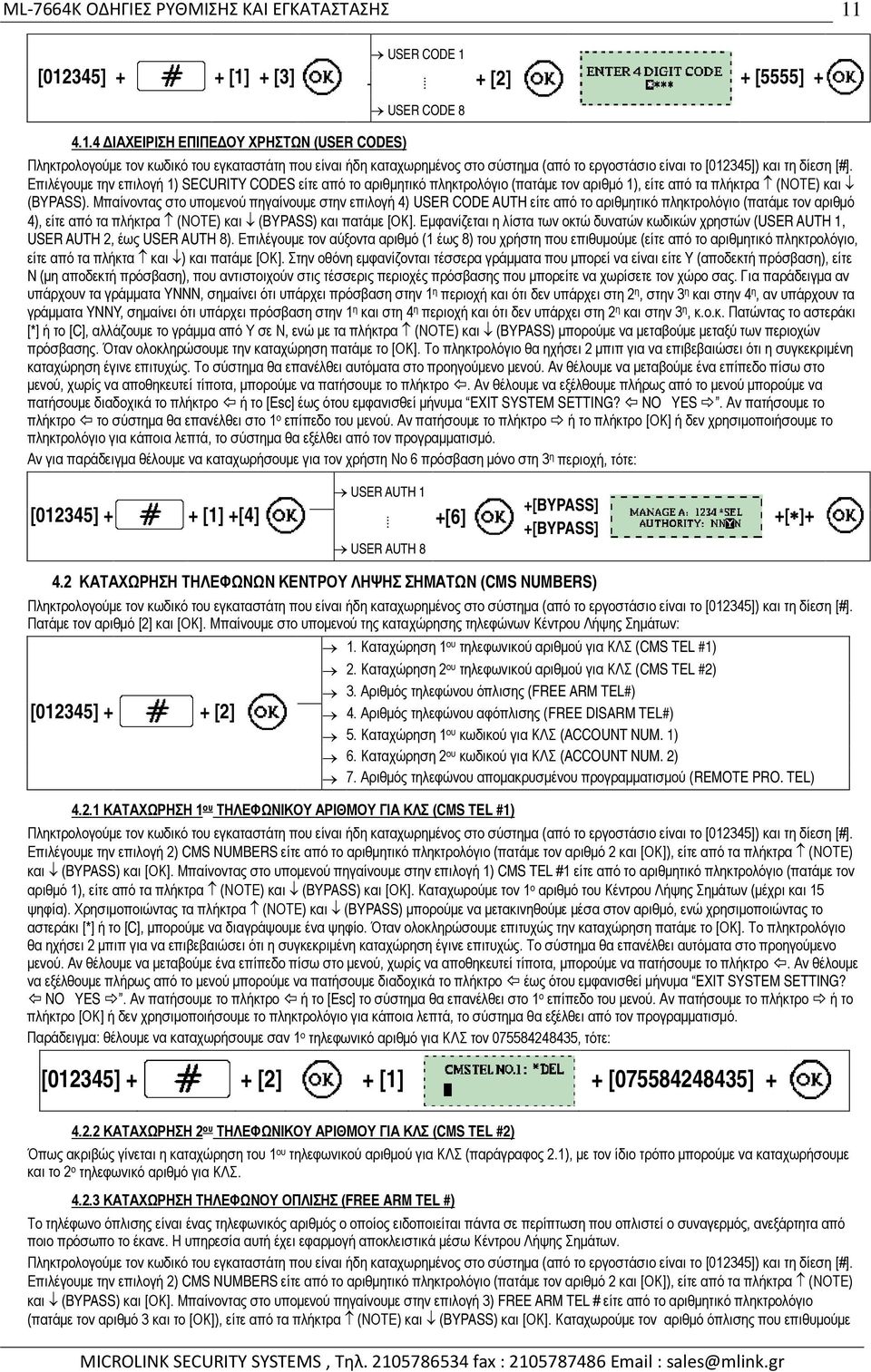

11 11 [012345] + + [1] + [3] USER CODE 1 - USER CODE 8 + [2] + [5555] ΔΙΑΧΕΙΡΙΣΗ ΕΠΙΠΕΔΟΥ ΧΡΗΣΤΩΝ (USER CODES) Επιλέγουμε την επιλογή 1) SECURITY CODES είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 1), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS). Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 4) USER CODE AUTH είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 4), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και πατάμε [ΟΚ]. Εμφανίζεται η λίστα των οκτώ δυνατών κωδικών χρηστών (USER AUTH 1, USER AUTH 2, έως USER AUTH 8). Επιλέγουμε τον αύξοντα αριθμό (1 έως 8) του χρήστη που επιθυμούμε (είτε από το αριθμητικό πληκτρολόγιο, είτε από τα πλήκτα και ) και πατάμε [ΟΚ]. Στην οθόνη εμφανίζονται τέσσερα γράμματα που μπορεί να είναι είτε Y (αποδεκτή πρόσβαση), είτε N (μη αποδεκτή πρόσβαση), που αντιστοιχούν στις τέσσερις περιοχές πρόσβασης που μπορείτε να χωρίσετε τον χώρο σας. Για παράδειγμα αν υπάρχουν τα γράμματα YNNN, σημαίνει ότι υπάρχει πρόσβαση στην 1 η περιοχή και ότι δεν υπάρχει στη 2 η, στην 3 η και στην 4 η, αν υπάρχουν τα γράμματα YNNY, σημαίνει ότι υπάρχει πρόσβαση στην 1 η και στη 4 η περιοχή και ότι δεν υπάρχει στη 2 η και στην 3 η, κ.ο.κ. Πατώντας το αστεράκι [*] ή το [C], αλλάζουμε το γράμμα από Υ σε Ν, ενώ με τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μεταβούμε μεταξύ των περιοχών πρόσβασης. Όταν ολοκληρώσουμε την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Αν για παράδειγμα θέλουμε να καταχωρήσουμε για τον χρήστη Νο 6 πρόσβαση μόνο στη 3 η περιοχή, τότε: [012345] + + [1] +[4] USER AUTH 1 USER AUTH 8 +[6] +[BYPASS] +[BYPASS] +[ ]+ 4.2 ΚΑΤΑΧΩΡΗΣΗ ΤΗΛΕΦΩΝΩΝ ΚΕΝΤΡΟΥ ΛΗΨΗΣ ΣΗΜΑΤΩΝ (CMS NUMBERS) Πατάμε τον αριθμό [2] και [ΟΚ]. Μπαίνουμε στο υπομενού της καταχώρησης τηλεφώνων Κέντρου Λήψης Σημάτων: [012345] + + [2] ΚΑΤΑΧΩΡΗΣΗ 1 ου ΤΗΛΕΦΩΝΙΚΟΥ ΑΡΙΘΜΟΥ ΓΙΑ ΚΛΣ (CMS TEL #1) 1. Καταχώρηση 1 ου τηλεφωνικού αριθμού για ΚΛΣ (CMS TEL #1) 2. Καταχώρηση 2 ου τηλεφωνικού αριθμού για ΚΛΣ (CMS TEL #2) 3. Αριθμός τηλεφώνου όπλισης (FREE ARM TEL#) 4. Αριθμός τηλεφώνου αφόπλισης (FREE DISARM TEL#) 5. Καταχώρηση 1 ου κωδικού για ΚΛΣ (ACCOUNT NUM. 1) 6. Καταχώρηση 2 ου κωδικού για ΚΛΣ (ACCOUNT NUM. 2) 7. Αριθμός τηλεφώνου απομακρυσμένου προγραμματισμού (REMOTE PRO. TEL) Επιλέγουμε την επιλογή 2) CMS NUMBERS είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 2 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 1) CMS TEL #1 είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 1), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε τον 1 ο αριθμό του Κέντρου Λήψης Σημάτων (μέχρι και 15 ψηφία). Χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μετακινηθούμε μέσα στον αριθμό, ενώ χρησιμοποιώντας το αστεράκι [*] ή το [C], μπορούμε να διαγράψουμε ένα ψηφίο. Όταν ολοκληρώσουμε επιτυχώς την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο ή το [Esc] το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να καταχωρήσουμε σαν 1 ο τηλεφωνικό αριθμό για ΚΛΣ τον , τότε: [012345] + + [2] + [1] + [ ] ΚΑΤΑΧΩΡΗΣΗ 2 ου ΤΗΛΕΦΩΝΙΚΟΥ ΑΡΙΘΜΟΥ ΓΙΑ ΚΛΣ (CMS TEL #2) Όπως ακριβώς γίνεται η καταχώρηση του 1 ου τηλεφωνικού αριθμού για ΚΛΣ (παράγραφος 2.1), με τον ίδιο τρόπο μπορούμε να καταχωρήσουμε και το 2 ο τηλεφωνικό αριθμό για ΚΛΣ ΚΑΤΑΧΩΡΗΣΗ ΤΗΛΕΦΩΝΟΥ ΟΠΛΙΣΗΣ (FREE ARM TEL #) Το τηλέφωνο όπλισης είναι ένας τηλεφωνικός αριθμός ο οποίος ειδοποιείται πάντα σε περίπτωση που οπλιστεί ο συναγερμός, ανεξάρτητα από ποιο πρόσωπο το έκανε. Η υπηρεσία αυτή έχει εφαρμογή αποκλειστικά μέσω Κέντρου Λήψης Σημάτων. Επιλέγουμε την επιλογή 2) CMS NUMBERS είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 2 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 3) FREE ARM TEL # είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 3 και το [ΟΚ]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε τον αριθμό όπλισης που επιθυμούμε

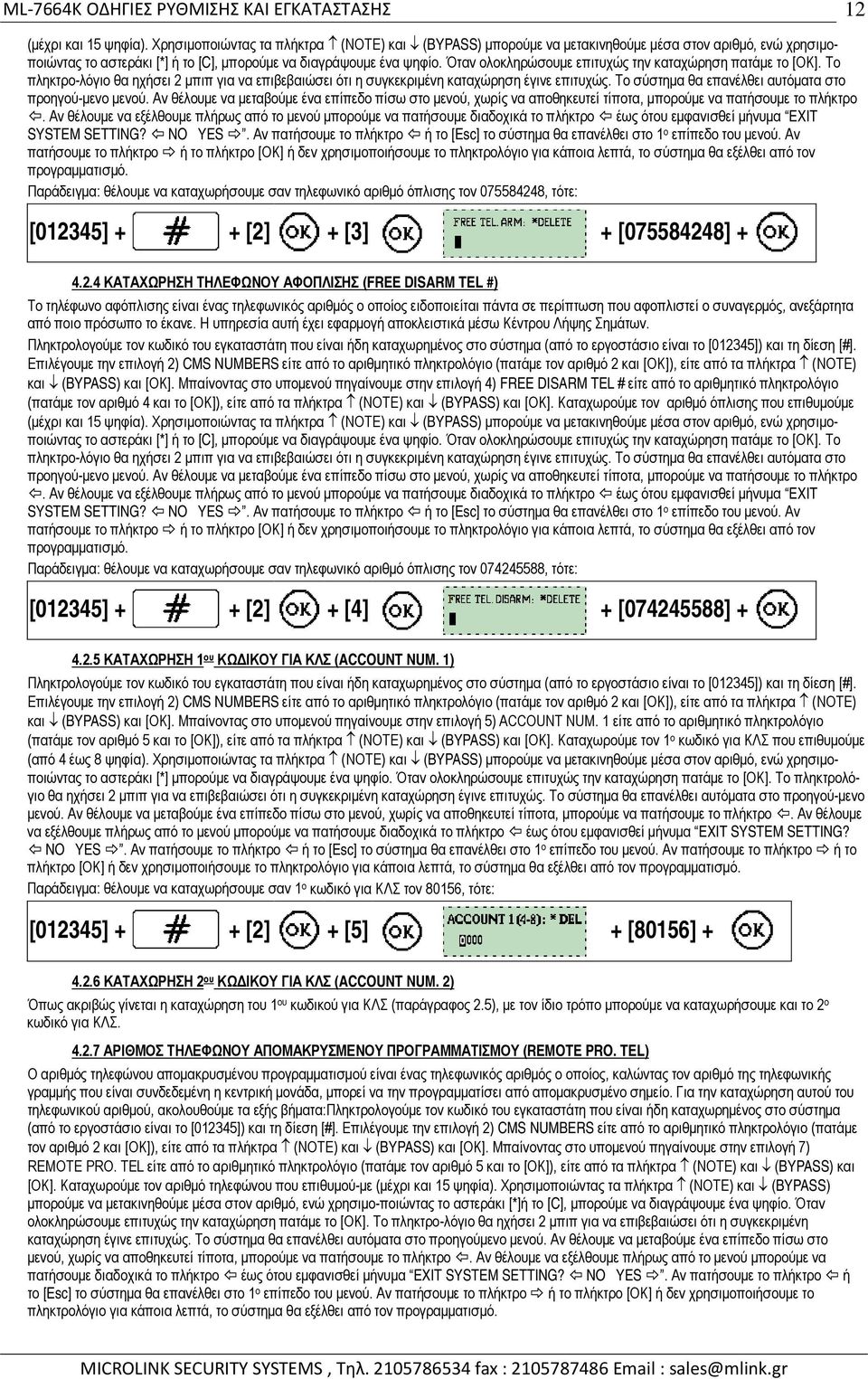

12 12 (μέχρι και 15 ψηφία). Χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μετακινηθούμε μέσα στον αριθμό, ενώ χρησιμοποιώντας το αστεράκι [*] ή το [C], μπορούμε να διαγράψουμε ένα ψηφίο. Όταν ολοκληρώσουμε επιτυχώς την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρο-λόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγού-μενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο ή το [Esc] το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να καταχωρήσουμε σαν τηλεφωνικό αριθμό όπλισης τον , τότε: [012345] + + [2] + [3] + [ ] ΚΑΤΑΧΩΡΗΣΗ ΤΗΛΕΦΩΝΟΥ ΑΦΟΠΛΙΣΗΣ (FREE DISARM TEL #) Το τηλέφωνο αφόπλισης είναι ένας τηλεφωνικός αριθμός ο οποίος ειδοποιείται πάντα σε περίπτωση που αφοπλιστεί ο συναγερμός, ανεξάρτητα από ποιο πρόσωπο το έκανε. Η υπηρεσία αυτή έχει εφαρμογή αποκλειστικά μέσω Κέντρου Λήψης Σημάτων. Επιλέγουμε την επιλογή 2) CMS NUMBERS είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 2 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 4) FREE DISARM TEL # είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 4 και το [ΟΚ]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε τον αριθμό όπλισης που επιθυμούμε (μέχρι και 15 ψηφία). Χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μετακινηθούμε μέσα στον αριθμό, ενώ χρησιμοποιώντας το αστεράκι [*] ή το [C], μπορούμε να διαγράψουμε ένα ψηφίο. Όταν ολοκληρώσουμε επιτυχώς την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρο-λόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγού-μενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο ή το [Esc] το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να καταχωρήσουμε σαν τηλεφωνικό αριθμό όπλισης τον , τότε: [012345] + + [2] + [4] + [ ] ΚΑΤΑΧΩΡΗΣΗ 1 ου ΚΩΔΙΚΟΥ ΓΙΑ ΚΛΣ (ACCOUNT NUM. 1) Επιλέγουμε την επιλογή 2) CMS NUMBERS είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 2 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 5) ACCOUNT NUM. 1 είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 5 και το [ΟΚ]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε τον 1 ο κωδικό για ΚΛΣ που επιθυμούμε (από 4 έως 8 ψηφία). Χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μετακινηθούμε μέσα στον αριθμό, ενώ χρησιμοποιώντας το αστεράκι [*] μπορούμε να διαγράψουμε ένα ψηφίο. Όταν ολοκληρώσουμε επιτυχώς την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγού-μενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο ή το [Esc] το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να καταχωρήσουμε σαν 1 ο κωδικό για ΚΛΣ τον 80156, τότε: [012345] + + [2] + [5] + [80156] ΚΑΤΑΧΩΡΗΣΗ 2 ου ΚΩΔΙΚΟΥ ΓΙΑ ΚΛΣ (ACCOUNT NUM. 2) Όπως ακριβώς γίνεται η καταχώρηση του 1 ου κωδικού για ΚΛΣ (παράγραφος 2.5), με τον ίδιο τρόπο μπορούμε να καταχωρήσουμε και το 2 ο κωδικό για ΚΛΣ ΑΡΙΘΜΟΣ ΤΗΛΕΦΩΝΟΥ ΑΠΟΜΑΚΡΥΣΜΕΝΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ (REMOTE PRO. TEL) Ο αριθμός τηλεφώνου απομακρυσμένου προγραμματισμού είναι ένας τηλεφωνικός αριθμός ο οποίος, καλώντας τον αριθμό της τηλεφωνικής γραμμής που είναι συνδεδεμένη η κεντρική μονάδα, μπορεί να την προγραμματίσει από απομακρυσμένο σημείο. Για την καταχώρηση αυτού του τηλεφωνικού αριθμού, ακολουθούμε τα εξής βήματα:πληκτρολογούμε τον κωδικό του εγκαταστάτη που είναι ήδη καταχωρημένος στο σύστημα (από το εργοστάσιο είναι το [012345]) και τη δίεση [#]. Επιλέγουμε την επιλογή 2) CMS NUMBERS είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 2 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 7) REMOTE PRO. TEL είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 5 και το [ΟΚ]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε τον αριθμό τηλεφώνου που επιθυμού-με (μέχρι και 15 ψηφία). Χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μετακινηθούμε μέσα στον αριθμό, ενώ χρησιμο-ποιώντας το αστεράκι [*]ή το [C], μπορούμε να διαγράψουμε ένα ψηφίο. Όταν ολοκληρώσουμε επιτυχώς την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρο-λόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο ή το [Esc] το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό.

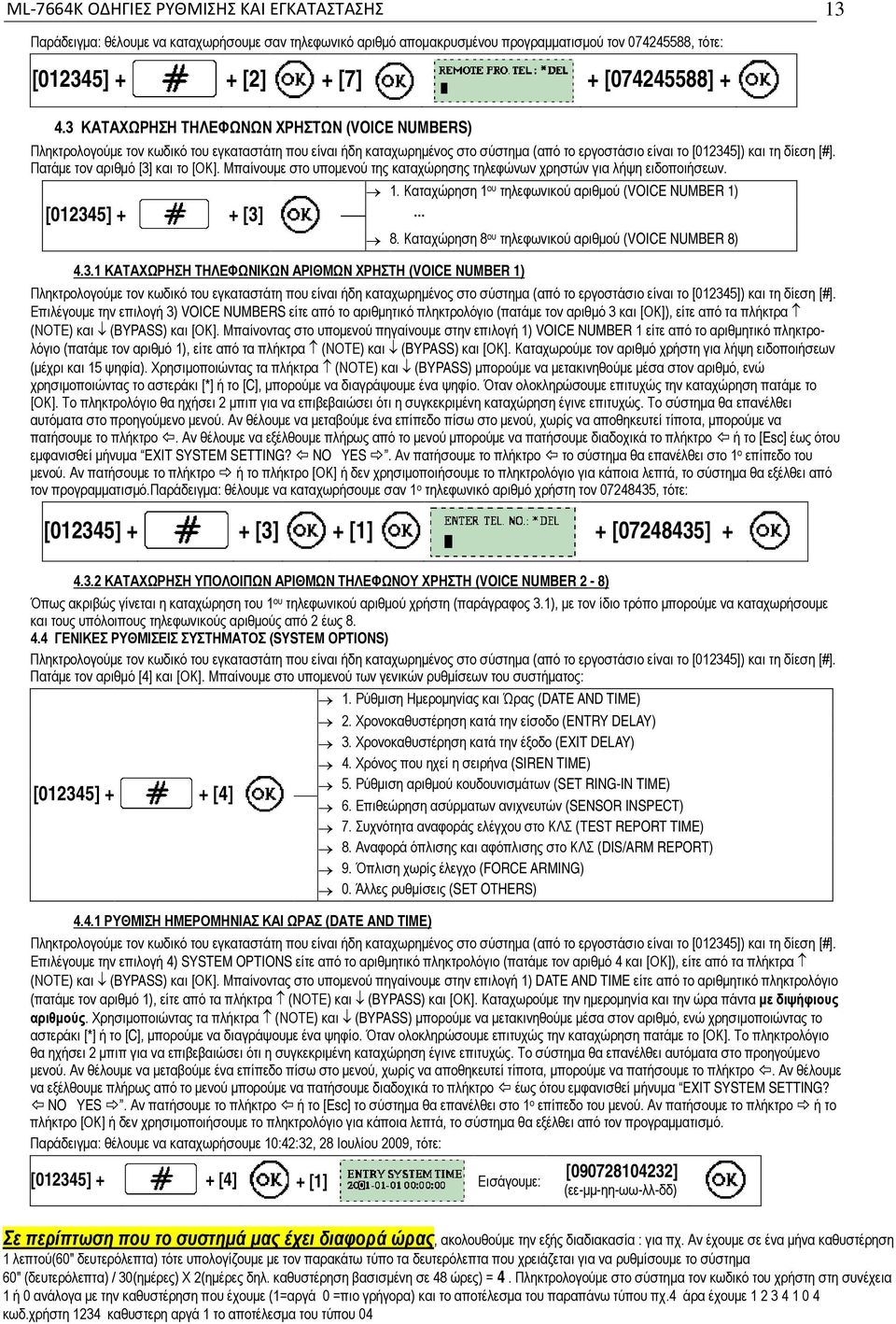

13 13 Παράδειγμα: θέλουμε να καταχωρήσουμε σαν τηλεφωνικό αριθμό απομακρυσμένου προγραμματισμού τον , τότε: [012345] + + [2] + [7] + [ ] ΚΑΤΑΧΩΡΗΣΗ ΤΗΛΕΦΩΝΩΝ ΧΡΗΣΤΩΝ (VOICE NUMBERS) Πατάμε τον αριθμό [3] και το [ΟΚ]. Μπαίνουμε στο υπομενού της καταχώρησης τηλεφώνων χρηστών για λήψη ειδοποιήσεων. 1. Καταχώρηση 1 ου τηλεφωνικού αριθμού (VOICE NUMBER 1) [012345] + + [3] 8. Καταχώρηση 8 ου τηλεφωνικού αριθμού (VOICE NUMBER 8) ΚΑΤΑΧΩΡΗΣΗ ΤΗΛΕΦΩΝΙΚΩΝ ΑΡΙΘΜΩΝ ΧΡΗΣΤΗ (VOICE NUMBER 1) Επιλέγουμε την επιλογή 3) VOICE NUMBERS είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 3 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 1) VOICE NUMBER 1 είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 1), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε τον αριθμό χρήστη για λήψη ειδοποιήσεων (μέχρι και 15 ψηφία). Χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μετακινηθούμε μέσα στον αριθμό, ενώ χρησιμοποιώντας το αστεράκι [*] ή το [C], μπορούμε να διαγράψουμε ένα ψηφίο. Όταν ολοκληρώσουμε επιτυχώς την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό.παράδειγμα: θέλουμε να καταχωρήσουμε σαν 1 ο τηλεφωνικό αριθμό χρήστη τον , τότε: [012345] + + [3] + [1] + [ ] ΚΑΤΑΧΩΡΗΣΗ ΥΠΟΛΟΙΠΩΝ ΑΡΙΘΜΩΝ ΤΗΛΕΦΩΝΟΥ ΧΡΗΣΤΗ (VOICE NUMBER 2-8) Όπως ακριβώς γίνεται η καταχώρηση του 1 ου τηλεφωνικού αριθμού χρήστη (παράγραφος 3.1), με τον ίδιο τρόπο μπορούμε να καταχωρήσουμε και τους υπόλοιπους τηλεφωνικούς αριθμούς από 2 έως ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ ΣΥΣΤΗΜΑΤΟΣ (SYSTEM OPTIONS) Πατάμε τον αριθμό [4] και [ΟΚ]. Μπαίνουμε στο υπομενού των γενικών ρυθμίσεων του συστήματος: 1. Ρύθμιση Ημερομηνίας και Ώρας (DATE AND TIME) 2. Χρονοκαθυστέρηση κατά την είσοδο (ENTRY DELAY) 3. Χρονοκαθυστέρηση κατά την έξοδο (EXIT DELAY) 4. Χρόνος που ηχεί η σειρήνα (SIREN TIME) 5. Ρύθμιση αριθμού κουδουνισμάτων (SET RING-IN TIME) [012345] + + [4] 6. Επιθεώρηση ασύρματων ανιχνευτών (SENSOR INSPECT) 7. Συχνότητα αναφοράς ελέγχου στο ΚΛΣ (TEST REPORT TIME) 8. Αναφορά όπλισης και αφόπλισης στο ΚΛΣ (DIS/ARM REPORT) 9. Όπλιση χωρίς έλεγχο (FORCE ARMING) 0. Άλλες ρυθμίσεις (SET OTHERS) ΡΥΘΜΙΣΗ ΗΜΕΡΟΜΗΝΙΑΣ ΚΑΙ ΩΡΑΣ (DATE AND TIME) (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 1) DATE AND TIME είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 1), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε την ημερομηνία και την ώρα πάντα με διψήφιους αριθμούς. Χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μετακινηθούμε μέσα στον αριθμό, ενώ χρησιμοποιώντας το αστεράκι [*] ή το [C], μπορούμε να διαγράψουμε ένα ψηφίο. Όταν ολοκληρώσουμε επιτυχώς την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο ή το [Esc] το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να καταχωρήσουμε 10:42:32, 28 Ιουλίου 2009, τότε: [012345] + + [4] [ ] + [1] Εισάγουμε: (εε-μμ-ηη-ωω-λλ-δδ) Σε περίπτωση που το συστημά μας έχει διαφορά ώρας, ακολουθούμε την εξής διαδιακασία : για πχ. Αν έχουμε σε ένα μήνα καθυστέρηση 1 λεπτού(60" δευτερόλεπτα) τότε υπολογίζουμε με τον παρακάτω τύπο τα δευτερόλεπτα που χρειάζεται για να ρυθμίσουμε το σύστημα 60" (δευτερόλεπτα) / 30(ημέρες) Χ 2(ημέρες δηλ. καθυστέρηση βασισμένη σε 48 ώρες) = 4. Πληκτρολογούμε στο σύστημα τον κωδικό του χρήστη στη συνέχεια 1 ή 0 ανάλογα με την καθυστέρηση που έχουμε (1=αργά 0 =πιο γρήγορα) και το αποτέλεσμα του παραπάνω τύπου πχ.4 άρα έχουμε κωδ.χρήστη 1234 καθυστερη αργά 1 το αποτέλεσμα του τύπου 04

14 ΧΡΟΝΟΚΑΘΥΣΤΕΡΗΣΗ ΚΑΤΑ ΤΗΝ ΕΙΣΟΔΟ (ENTRY DELAY) (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 2) ENTRY DELAY είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 2 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε τη χρονική καθυστέρηση όπου η κεντρική μονάδα θα ενεργοποιηθεί κατά την είσοδο (από 00 έως 90 δευτερόλεπτα). Χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μετακινηθούμε μέσα στον αριθμό, ενώ χρησιμοποιώντας το αστεράκι [*] ή το [C], μπορούμε να διαγράψουμε ένα ψηφίο. Όταν ολοκληρώσουμε επιτυχώς την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να καταχωρήσουμε σαν χρονοκαθυστέρηση κατά την είσοδο 15 δευτερόλεπτα, τότε: [012345] + + [4] + [2] + [15] ΧΡΟΝΟΚΑΘΥΣΤΕΡΗΣΗ ΚΑΤΑ ΤΗΝ ΕΞΟΔΟ (EXIT DELAY) (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 3) EXIT DELAY είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 3 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε τη χρονική καθυστέρηση όπου η κεντρική μονάδα θα ενεργοποιηθεί κατά την έξοδο (από 00 έως 90 δευτερόλεπτα). Χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μετακινηθούμε μέσα στον αριθμό, ενώ χρησιμοποιώντας το αστεράκι [*] ή το [C], μπορούμε να διαγράψουμε ένα ψηφίο. Όταν ολοκληρώσουμε επιτυχώς την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να καταχωρήσουμε σαν χρονοκαθυστέρηση κατά την έξοδο 64 δευτερόλεπτα, τότε: [012345] + + [4] + [3] + [64] ΧΡΟΝΟΣ ΠΟΥ ΗΧΕΙ Η ΣΕΙΡΗΝΑ (SIREN TIME) (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 4) SIREN TIME είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 4 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε την χρονική περίοδο που θα ηχεί η σειρήνα σε περίπτωση παραβίασης (από 00 έως 30 λεπτά). Χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μετακινηθούμε μέσα στον αριθμό, ενώ χρησιμοποιώντας το αστεράκι [*] ή το [C], μπορούμε να διαγράψουμε ένα ψηφίο. Όταν ολοκληρώσουμε επιτυχώς την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να καταχωρήσουμε ότι η σειρήνα θα ηχεί για 5 λεπτά, τότε: [012345] + + [4] + [4] + [05] ΡΥΘΜΙΣΗ ΑΡΙΘΜΟΥ ΚΟΥΔΟΥΝΙΣΜΑΤΩΝ (SET RING-IN TIME) Η κεντρική μονάδα του συναγερμού έχει τη δυνατότητα να «σηκώνει» το τηλέφωνο όταν καλούμε την τηλεφωνική γραμμή στην οποία είναι συνδεδεμένη. Αυτό γίνεται μετά από κάποιο καθορισμένο αριθμό κουδουνισμάτων, ο οποίος είναι ρυθμιζόμενος. Η ρύθμιση γίνεται ως εξής: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 5) SET RING-IN TIME είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 5 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε τον επιθυμητό αριθμό κουδουνισμάτων μετά από τα οποία η κεντρική μονάδα θα «σηκώνει» το τηλέφωνο (από 01 έως 99 κουδουνίσματα). Αν τοποθετηθεί ο αριθμός 00, τότε η κεντρική μονάδα δεν θα «σηκώνει» το τηλέφωνο. Χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μετακινηθούμε μέσα στον αριθμό, ενώ χρησιμοποιώντας το αστεράκι [*] ή το [C], μπορούμε να διαγράψουμε ένα ψηφίο. Όταν ολοκληρώσουμε επιτυχώς την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να

15 15 αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε η κεντρική μονάδα να «σηκώνει» το τηλέφωνο μετά από 10 κουδουνίσματα, τότε: [012345] + + [4] + [5] + [10] ΕΠΙΘΕΩΡΗΣΗ ΑΣΥΡΜΑΤΩΝ ΑΝΙΧΝΕΥΤΩΝ (SENSOR INSPECT) Η κεντρική μονάδα του συναγερμού έχει τη δυνατότητα να ελέγχει τους ασύρματους ανιχνευτές σε τακτά χρονικά διαστήματα αν βρίσκονται μέσα στην εμβέλειά της. Η συχνότητα του τακτικού ελέγχου μπορεί να ρυθμιστεί ως εξής: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 6) SENSOR INSPECT είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 6 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε την επιθυμητή συχνότητα επιθεώρησης των ασύρματων ανιχνευτών (από 01 έως 24 ώρες). Αν τοποθετηθεί ο αριθμός 00, τότε η κεντρική μονάδα δεν θα εκτελεί επιθεώρηση. Χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μετακινηθούμε μέσα στον αριθμό, ενώ χρησιμοποιώντας το αστεράκι [*] ή το [C], μπορούμε να διαγράψουμε ένα ψηφίο. Όταν ολοκληρώσουμε επιτυχώς την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε η κεντρική μονάδα να κάνει έλεγχο για τους ασύρματους ανιχνευτές κάθε 5 ώρες, τότε: [012345] + + [4] + [6] + [05] ΣΥΧΝΟΤΗΤΑ ΑΝΑΦΟΡΑΣ ΕΛΕΓΧΟΥ ΣΤΟ ΚΛΣ (TEST REPORT TIME) Η κεντρική μονάδα του συναγερμού έχει τη δυνατότητα δίνει αναφορά στο ΚΛΣ σχετικά με την ποιότητα της επικοινωνίας σε τακτά χρονικά διαστήματα. Η συχνότητα της αναφοράς στο ΚΛΣ μπορεί να ρυθμιστεί ως εξής: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 7) TEST REPORT TIME είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 7 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε την επιθυμητή συχνότητα αναφοράς επικοινωνίας στο ΚΛΣ (από 01 έως 24 ώρες). Αν τοποθετηθεί ο αριθμός 00, τότε η κεντρική μονάδα δεν θα εκτελεί επιθεώρηση. Χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μετακινηθούμε μέσα στον αριθμό, ενώ χρησιμοποιώντας το αστεράκι [*] ή το [C], μπορούμε να διαγράψουμε ένα ψηφίο. Όταν ολοκληρώσουμε επιτυχώς την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε η κεντρική μονάδα να δίνει αναφορά στο ΚΛΣ κάθε 10 ώρες, τότε: [012345] + + [4] + [7] + [10] ΑΝΑΦΟΡΑ ΟΠΛΙΣΗΣ ΚΑΙ ΑΦΟΠΛΙΣΗΣ ΣΤΟ ΚΛΣ (DIS/ARM REPORT) Η κεντρική μονάδα του συναγερμού έχει τη δυνατότητα δίνει αναφορά στο ΚΛΣ κάθε φορά που το σύστημα οπλίζεται ή αφοπλίζεται. Αν επιθυμούμε να ενεργοποιήσουμε ή απενεργοποιήσουμε την εφαρμογή αυτή, τότε: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 8) DIS/ARM REPORT είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 8 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε είτε τον αριθμό [1] και [ΟΚ] για απενεργοποίηση, είτε τον αριθμό [2] και [ΟΚ] για ενεργοποίηση της αναφοράς όπλισης και αφόπλισης στο ΚΛΣ. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να απενεργοποιήσουμε την αναφορά της όπλισης και αφόπλισης στο ΚΛΣ, τότε: [012345] + + [4] + [8] + [1] ΟΠΛΙΣΗ ΧΩΡΙΣ ΕΛΕΓΧΟ (FORCE ARMING) Η κεντρική μονάδα του συναγερμού έχει τη δυνατότητα να ελέγχει κάθε στιγμή όλους τους ενσύρματους ανιχνευτές, καθώς και τις ασύρματες μαγνητικές επαφές. Αν κάποιος από αυτούς τους ανιχνευτές δεν είναι κλειστός (πχ. αν ένα παράθυρο είναι ανοικτό), τότε δεν μπορούμε να

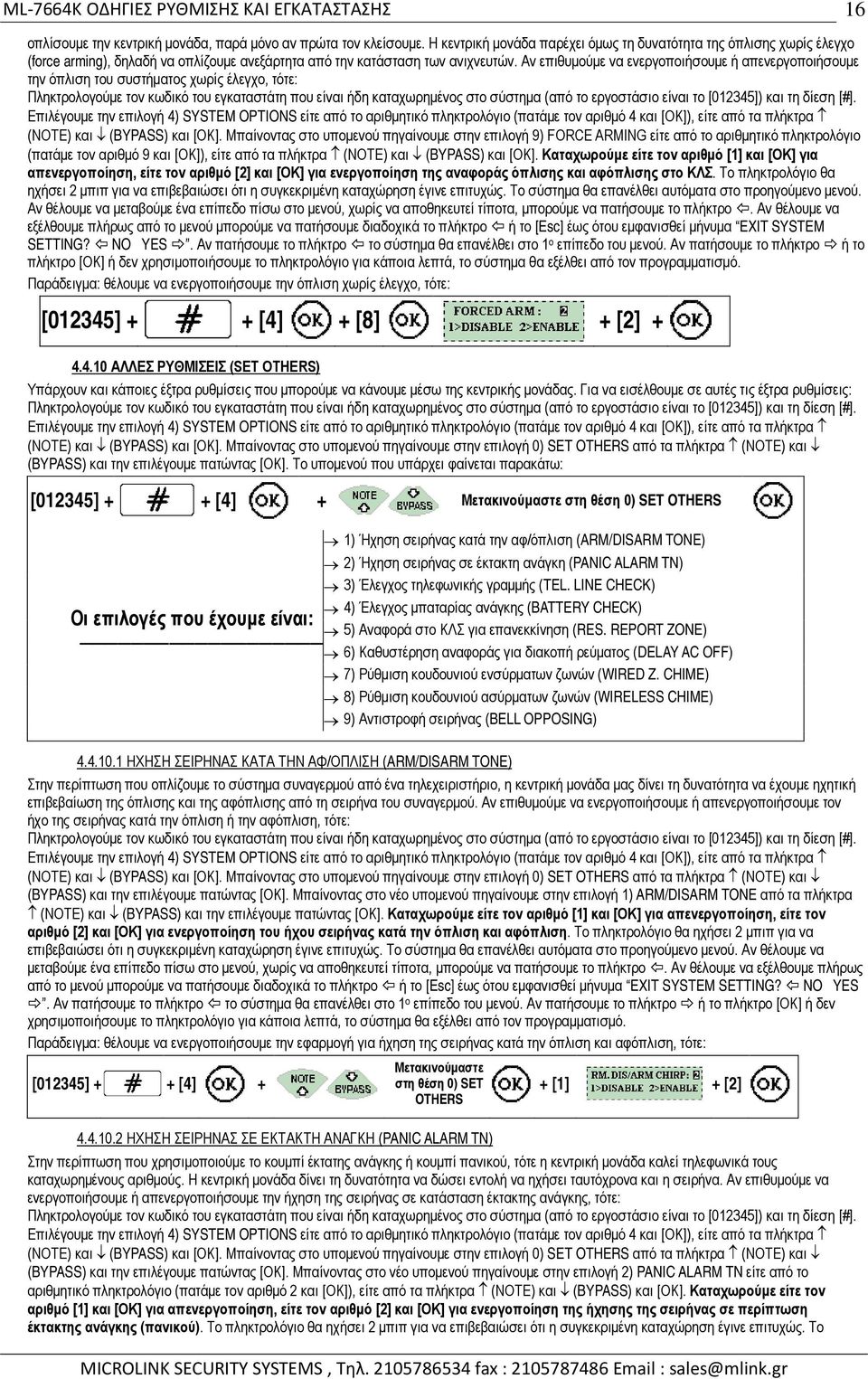

16 16 οπλίσουμε την κεντρική μονάδα, παρά μόνο αν πρώτα τον κλείσουμε. Η κεντρική μονάδα παρέχει όμως τη δυνατότητα της όπλισης χωρίς έλεγχο (force arming), δηλαδή να οπλίζουμε ανεξάρτητα από την κατάσταση των ανιχνευτών. Αν επιθυμούμε να ενεργοποιήσουμε ή απενεργοποιήσουμε την όπλιση του συστήματος χωρίς έλεγχο, τότε: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 9) FORCE ARMING είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 9 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε είτε τον αριθμό [1] και [ΟΚ] για απενεργοποίηση, είτε τον αριθμό [2] και [ΟΚ] για ενεργοποίηση της αναφοράς όπλισης και αφόπλισης στο ΚΛΣ. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να ενεργοποιήσουμε την όπλιση χωρίς έλεγχο, τότε: [012345] + + [4] + [8] + [2] ΑΛΛΕΣ ΡΥΘΜΙΣΕΙΣ (SET OTHERS) Υπάρχουν και κάποιες έξτρα ρυθμίσεις που μπορούμε να κάνουμε μέσω της κεντρικής μονάδας. Για να εισέλθουμε σε αυτές τις έξτρα ρυθμίσεις: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 0) SET OTHERS από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και την επιλέγουμε πατώντας [ΟΚ]. Το υπομενού που υπάρχει φαίνεται παρακάτω: [012345] + + [4] + Μετακινούμαστε στη θέση 0) SET OTHERS 1) Ήχηση σειρήνας κατά την αφ/όπλιση (ARM/DISARM TONE) 2) Ήχηση σειρήνας σε έκτακτη ανάγκη (PANIC ALARM TN) 3) Έλεγχος τηλεφωνικής γραμμής (TEL. LINE CHECK) 4) Έλεγχος μπαταρίας ανάγκης (BATTERY CHECK) 5) Αναφορά στο ΚΛΣ για επανεκκίνηση (RES. REPORT ZONE) 6) Καθυστέρηση αναφοράς για διακοπή ρεύματος (DELAY AC OFF) 7) Ρύθμιση κουδουνιού ενσύρματων ζωνών (WIRED Z. CHIME) 8) Ρύθμιση κουδουνιού ασύρματων ζωνών (WIRELESS CHIME) 9) Αντιστροφή σειρήνας (BELL OPPOSING) Οι επιλογές που έχουμε είναι: ΗΧΗΣΗ ΣΕΙΡΗΝΑΣ ΚΑΤΑ ΤΗΝ ΑΦ/ΟΠΛΙΣΗ (ARM/DISARM TONE) Στην περίπτωση που οπλίζουμε το σύστημα συναγερμού από ένα τηλεχειριστήριο, η κεντρική μονάδα μας δίνει τη δυνατότητα να έχουμε ηχητική επιβεβαίωση της όπλισης και της αφόπλισης από τη σειρήνα του συναγερμού. Αν επιθυμούμε να ενεργοποιήσουμε ή απενεργοποιήσουμε τον ήχο της σειρήνας κατά την όπλιση ή την αφόπλιση, τότε: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 0) SET OTHERS από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και την επιλέγουμε πατώντας [ΟΚ]. Μπαίνοντας στο νέο υπομενού πηγαίνουμε στην επιλογή 1) ARM/DISARM TONE από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και την επιλέγουμε πατώντας [ΟΚ]. Καταχωρούμε είτε τον αριθμό [1] και [ΟΚ] για απενεργοποίηση, είτε τον αριθμό [2] και [ΟΚ] για ενεργοποίηση του ήχου σειρήνας κατά την όπλιση και αφόπλιση. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να ενεργοποιήσουμε την εφαρμογή για ήχηση της σειρήνας κατά την όπλιση και αφόπλιση, τότε: Μετακινούμαστε [012345] + + [4] + στη θέση 0) SET + [1] + [2] OTHERS ΗΧΗΣΗ ΣΕΙΡΗΝΑΣ ΣΕ ΕΚΤΑΚΤΗ ΑΝΑΓΚΗ (PANIC ALARM TN) Στην περίπτωση που χρησιμοποιούμε το κουμπί έκτατης ανάγκης ή κουμπί πανικού, τότε η κεντρική μονάδα καλεί τηλεφωνικά τους καταχωρημένους αριθμούς. Η κεντρική μονάδα δίνει τη δυνατότητα να δώσει εντολή να ηχήσει ταυτόχρονα και η σειρήνα. Αν επιθυμούμε να ενεργοποιήσουμε ή απενεργοποιήσουμε την ήχηση της σειρήνας σε κατάσταση έκτακτης ανάγκης, τότε: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 0) SET OTHERS από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και την επιλέγουμε πατώντας [ΟΚ]. Μπαίνοντας στο νέο υπομενού πηγαίνουμε στην επιλογή 2) PANIC ALARM TN είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 2 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε είτε τον αριθμό [1] και [ΟΚ] για απενεργοποίηση, είτε τον αριθμό [2] και [ΟΚ] για ενεργοποίηση της ήχησης της σειρήνας σε περίπτωση έκτακτης ανάγκης (πανικού). Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το

17 17 σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να ενεργοποιήσουμε την εφαρμογή για ήχηση της σειρήνας στην κατάσταση έκτακτης ανάγκης, τότε: [012345] + + [4] + Μετακινούμαστε στη θέση 0) SET OTHERS + [2] + [2] ΕΛΕΓΧΟΣ ΤΗΛΕΦΩΝΙΚΗΣ ΓΡΑΜΜΗΣ (TEL. LINE CHECK) Η κεντρική μονάδα έχει τη δυνατότητα να ελέγξει την τηλεφωνική γραμμή που είναι συνδεδεμένη και να ειδοποιήσει το χρήστη. Αν επιθυμούμε να ενεργοποιήσουμε ή απενεργοποιήσουμε τον έλεγχο της τηλεφωνικής γραμμής, τότε: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 0) SET OTHERS από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και την επιλέγουμε πατώντας [ΟΚ]. Μπαίνοντας στο νέο υπομενού πηγαίνουμε στην επιλογή 3) TEL. LINE CHECK, είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 3 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε είτε τον αριθμό [1] και [ΟΚ] για απενεργοποίηση, είτε τον αριθμό [2] και [ΟΚ] για ενεργοποίηση του ελέγχου της τηλεφωνικής γραμμής. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να ενεργοποιήσουμε την εφαρμογή για έλεγχο της τηλεφωνικής γραμμής, τότε: Μετακινούμαστε [012345] + + [4] + στη θέση 0) SET + [3] + [2] OTHERS ΕΛΕΓΧΟΣ ΜΠΑΤΑΡΙΑΣ ΑΝΑΓΚΗΣ (BATTERY CHECK) Η κεντρική μονάδα έχει τη δυνατότητα να ελέγχει κάθε 24 ώρες τη φόρτιση της μπαταρίας που είναι συνδεδεμένη και να ειδοποιήσει το χρήστη μέσω του πληκτρολογίου, όπου εμφανίζεται στην οθόνη το μήνυμα: BATTERY TROUBLE. Αν επιθυμούμε να ενεργοποιήσουμε ή απενεργοποιήσουμε τον έλεγχο για την μπαταρία, τότε: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 0) SET OTHERS από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και την επιλέγουμε πατώντας [ΟΚ]. Μπαίνοντας στο νέο υπομενού πηγαίνουμε στην επιλογή 4) BATTERY CHECK, είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 4 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε είτε τον αριθμό [1] και [ΟΚ] για απενεργοποίηση, είτε τον αριθμό [2] και [ΟΚ] για ενεργοποίηση του ελέγχου της μπαταρίας κάθε 24 ώρες. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να ενεργοποιήσουμε την εφαρμογή για έλεγχο της μπαταρίας, τότε: Μετακινούμαστε [012345] + + [4] + στη θέση 0) SET + [4] + [2] OTHERS ΑΝΑΦΟΡΑ ΣΤΟ ΚΛΣ ΓΙΑ ΕΠΑΝΕΚΚΙΝΗΣΗ (RES. REPORT ZONE) Η κεντρική μονάδα έχει τη δυνατότητα να στέλνει αναφορά στο ΚΛΣ κάθε φορά που το σύστημα επαναδιατάσσεται και επανεκκινείται. Αν επιθυμούμε να ενεργοποιήσουμε ή απενεργοποιήσουμε την επιλογή αυτή, τότε: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 0) SET OTHERS από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και την επιλέγουμε πατώντας [ΟΚ]. Μπαίνοντας στο νέο υπομενού πηγαίνουμε στην επιλογή 5) RES. REPORT ZONE, είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 5 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε είτε τον αριθμό [1] και [ΟΚ] για απενεργοποίηση, είτε τον αριθμό [2] και [ΟΚ] για ενεργοποίηση της αναφοράς στο ΚΛΣ μετά την επανεκκίνηση. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε να ενεργοποιήσουμε την αναφορά στο ΚΛΣ μετά από επανεκκίνηση, τότε: Μετακινούμαστε [012345] + + [4] + στη θέση 0) SET + [5] + [2] OTHERS

18 ΚΑΘΥΣΤΕΡΗΣΗ ΑΝΑΦΟΡΑΣ ΓΙΑ ΔΙΑΚΟΠΗ ΡΕΥΜΑΤΟΣ (DELAY AC OFF) Η κεντρική μονάδα έχει τη δυνατότητα να στέλνει αναφορά στο ΚΛΣ κάθε φορά που υπάρχει διακοπή ρεύματος. Η αναφορά αυτή θα αποστέλλεται μετά από συγκεκριμένο χρόνο μετά από τη διακοπή. Το χρόνο καθυστέρησης μπορούμε να το ρυθμίσουμε ως εξής: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 0) SET OTHERS από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και την επιλέγουμε πατώντας [ΟΚ]. Μπαίνοντας στο νέο υπομενού πηγαίνουμε στην επιλογή 6) DELAY AC OFF, είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 6 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε τον αριθμό των λεπτών (από 01 έως 99 λεπτά) της καθυστέρησης για αναφορά διακοπής ρεύματος. Αν τοποθετηθεί ο αριθμός 00, η κεντρική μονάδα δεν θα στέλνει αναφορά στο ΚΛΣ για διακοπή ρεύματος. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε η κεντρική μονάδα να στέλνει αναφορά στο ΚΛΣ 20 λεπτά μετά τη διακοπή ρεύματος, τότε: Μετακινούμαστε [012345] + + [4] + στη θέση 0) SET + [5] + [20] OTHERS ΡΥΘΜΙΣΗ ΚΟΥΔΟΥΝΙΟΥ ΕΝΣΥΡΜΑΤΩΝ ΖΩΝΩΝ (WIRED Z. CHIME) Οι οκτώ πρώτες ενσύρματες και οι οκτώ πρώτες ασύρματες ζώνες έχουν τη δυνατότητα να λειτουργούν ως κουδούνι όταν το σύστημα είναι αφοπλισμένο (κατάσταση DISARMED), ενώ θα δίνουν κανονικά εντολή συναγερμού όταν το σύστημα είναι οπλισμένο. Το ηχητικό σήμα του «κουδουνιού» θα ακούγεται σαν ένα διπλό μπιπ από το μεγάφωνο του πληκτρολογίου. Σε αυτή την ενότητα περιγράφεται ο τρόπος που προγραμματίζονται οι οκτώ ενσύρματες ζώνες ως κουδούνι. Η ρύθμιση γίνεται ως εξής: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 0) SET OTHERS από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και την επιλέγουμε πατώντας [ΟΚ]. Μπαίνοντας στο νέο υπομενού πηγαίνουμε στην επιλογή 7) WIRED Z. CHIME, είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 7 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. [&] Εμφανίζεται η λίστα των οκτώ πρώτων ενσύρματων ζωνών (ZONE: ) και ακριβώς από κάτω εμφανίζονται οκτώ γράμματα που μπορεί να είναι είτε Y (αποδεκτή λειτουργία κουδουνιού), είτε N (μη αποδεκτή λειτουργία κουδουνιού), που αντιστοιχούν στις οκτώ ζώνες. Για παράδειγμα αν υπάρχουν τα γράμματα YNNNΝΝΝΝ, σημαίνει ότι η 1 η ζώνη λειτουργεί και ως κουδούνι, ενώ οι άλλες όχι, αν υπάρχουν τα γράμματα YNNYΝΝΝΝ, σημαίνει ότι η 1 η και η 4 η ζώνη λειτουργούν και ως κουδούνι, ενώ οι άλλες όχι κ.ο.κ. Πατώντας το αστεράκι [*] ή το [C], αλλάζουμε το γράμμα από Υ σε Ν, ενώ με τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μεταβούμε μεταξύ των περιοχών πρόσβασης. Όταν ολοκληρώσουμε την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε οι ζώνες 1 και 5 να λειτουργούν και ως κουδούνι, τότε: Μετακινούμαστε [012345] + + [4] + στη θέση 0) SET + [7] OTHERS + [*] Πατάμε το πλήκτρο ώστε να πάμε κάτω από τη ζώνη 5 + [*] ΡΥΘΜΙΣΗ ΚΟΥΔΟΥΝΙΟΥ ΑΣΥΡΜΑΤΩΝ ΖΩΝΩΝ (WIRELESS CHIME) Μπορούμε να προγραμματίσουμε και κάποια ή κάποιες από τις οκτώ πρώτες ασύρματες ζώνες να λειτουργούν σαν κουδούνι με ανάλογο τρόπο όπως και τις ενσύρματες, όπως αναφέρεται στην προηγούμενη παράγραφο. (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 0) SET OTHERS από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και την επιλέγουμε πατώντας [ΟΚ]. Μπαίνοντας στο νέο υπομενού πηγαίνουμε στην επιλογή 8) WIRELESS CHIME, είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 8 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Από εκεί και πέρα ακολουθούμε ακριβώς τις οδηγίες που περιγράφονται στην προηγούμενη παράγραφο μετά το σύμβολο [&] ΑΝΤΙΣΤΡΟΦΗ ΤΑΣΗΣ ΣΕΙΡΗΝΑΣ (BELL OPPOSING) Η κεντρική μονάδα έχει τη δυνατότητα να χρησιμοποιεί τις υποδοχές που συνδέεται η σειρήνα (+ BELL ) να λειτουργεί με δύο διαφορετικούς τρόπους: είτε να έχει μηδενική τάση στην κατάσταση αναμονής και να δημιουργείται τάση 12V σε περίπτωση συναγερμού (επιλογή 1>DISABLE), είτε να έχει τάση 12V στην κατάσταση αναμονής και η τάση να μηδενίζεται σε περίπτωση συναγερμού (επιλογή 2>ΕΝABLE). Η μετάβαση από την μία επιλογή στην άλλη εξαρτάται από τον τύπο της σειρήνας που θα συνδεθεί και γίνεται ως εξής: (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 0) SET OTHERS από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και την επιλέγουμε πατώντας [ΟΚ]. Μπαίνοντας στο νέο υπομενού πηγαίνουμε στην επιλογή 0) BELL OPPOSING χρησιμοποιώντας τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Καταχωρούμε είτε τον αριθμό [1] και [ΟΚ] ώστε η τάση να είναι μηδέν σε κατάσταση αναμονής και να δημιουργούνται 12V σε περίπτωση συναγερμού, είτε τον αριθμό [2] και [ΟΚ] ώστε η τάση να είναι 12V σε κατάσταση

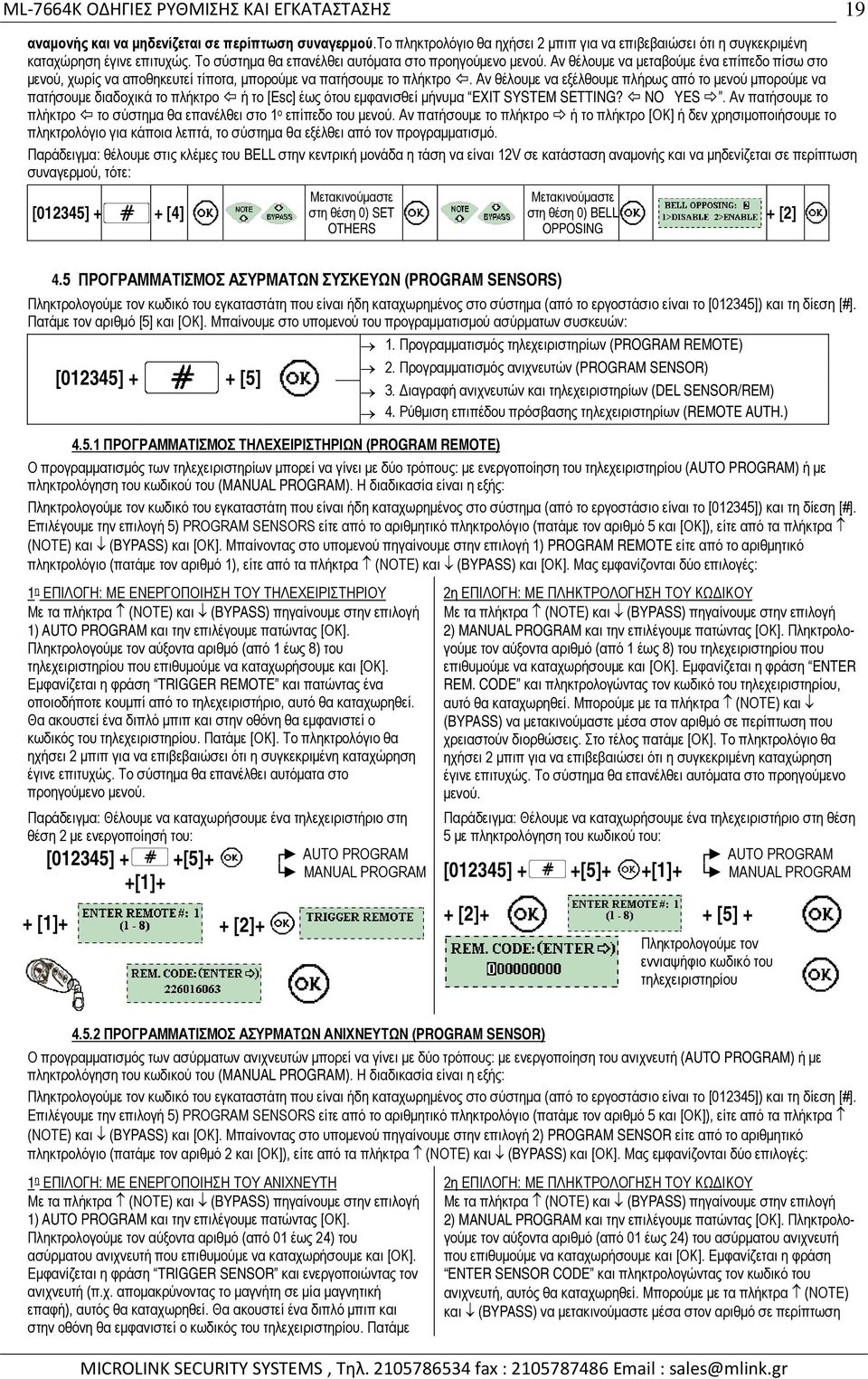

19 19 αναμονής και να μηδενίζεται σε περίπτωση συναγερμού.το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό. Παράδειγμα: θέλουμε στις κλέμες του BELL στην κεντρική μονάδα η τάση να είναι 12V σε κατάσταση αναμονής και να μηδενίζεται σε περίπτωση συναγερμού, τότε: [012345] + + [4] Μετακινούμαστε στη θέση 0) SET OTHERS Μετακινούμαστε στη θέση 0) BELL OPPOSING + [2] 4.5 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΑΣΥΡΜΑΤΩΝ ΣΥΣΚΕΥΩΝ (PROGRAM SENSORS) Πατάμε τον αριθμό [5] και [ΟΚ]. Μπαίνουμε στο υπομενού του προγραμματισμού ασύρματων συσκευών: 1. Προγραμματισμός τηλεχειριστηρίων (PROGRAM REMOTE) 2. Προγραμματισμός ανιχνευτών (PROGRAM SENSOR) [012345] + + [5] 3. Διαγραφή ανιχνευτών και τηλεχειριστηρίων (DEL SENSOR/REM) 4. Ρύθμιση επιπέδου πρόσβασης τηλεχειριστηρίων (REMOTE AUTH.) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΩΝ (PROGRAM REMOTE) Ο προγραμματισμός των τηλεχειριστηρίων μπορεί να γίνει με δύο τρόπους: με ενεργοποίηση του τηλεχειριστηρίου (AUTO PROGRAM) ή με πληκτρολόγηση του κωδικού του (MANUAL PROGRAM). Η διαδικασία είναι η εξής: Επιλέγουμε την επιλογή 5) PROGRAM SENSORS είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 5 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 1) PROGRAM REMOTE είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 1), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Μας εμφανίζονται δύο επιλογές: 1 η ΕΠΙΛΟΓΗ: ΜΕ ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ Με τα πλήκτρα (ΝΟΤΕ) και (BYPASS) πηγαίνουμε στην επιλογή 1) AUTO PROGRAM και την επιλέγουμε πατώντας [ΟΚ]. Πληκτρολογούμε τον αύξοντα αριθμό (από 1 έως 8) του τηλεχειριστηρίου που επιθυμούμε να καταχωρήσουμε και [ΟΚ]. Εμφανίζεται η φράση TRIGGER REMOTE και πατώντας ένα οποιοδήποτε κουμπί από το τηλεχειριστήριο, αυτό θα καταχωρηθεί. Θα ακουστεί ένα διπλό μπιπ και στην οθόνη θα εμφανιστεί ο κωδικός του τηλεχειριστηρίου. Πατάμε [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Παράδειγμα: Θέλουμε να καταχωρήσουμε ένα τηλεχειριστήριο στη θέση 2 με ενεργοποίησή του: [012345] + +[5]+ +[1]+ + [1]+ + [2]+ AUTO PROGRAM MANUAL PROGRAM 2η ΕΠΙΛΟΓΗ: ΜΕ ΠΛΗΚΤΡΟΛΟΓΗΣΗ ΤΟΥ ΚΩΔΙΚΟΥ Με τα πλήκτρα (ΝΟΤΕ) και (BYPASS) πηγαίνουμε στην επιλογή 2) MANUAL PROGRAM και την επιλέγουμε πατώντας [ΟΚ]. Πληκτρολογούμε τον αύξοντα αριθμό (από 1 έως 8) του τηλεχειριστηρίου που επιθυμούμε να καταχωρήσουμε και [ΟΚ]. Εμφανίζεται η φράση ENTER REM. CODE και πληκτρολογώντας τον κωδικό του τηλεχειριστηρίου, αυτό θα καταχωρηθεί. Μπορούμε με τα πλήκτρα (ΝΟΤΕ) και (BYPASS) να μετακινούμαστε μέσα στον αριθμό σε περίπτωση που χρειαστούν διορθώσεις. Στο τέλος πατάμε [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Παράδειγμα: Θέλουμε να καταχωρήσουμε ένα τηλεχειριστήριο στη θέση 5 με πληκτρολόγηση του κωδικού του: AUTO PROGRAM MANUAL PROGRAM [012345] + +[5]+ +[1]+ + [2]+ + [5] + Πληκτρολογούμε τον εννιαψήφιο κωδικό του τηλεχειριστηρίου ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΑΣΥΡΜΑΤΩΝ ΑΝΙΧΝΕΥΤΩΝ (PROGRAM SENSOR) Ο προγραμματισμός των ασύρματων ανιχνευτών μπορεί να γίνει με δύο τρόπους: με ενεργοποίηση του ανιχνευτή (AUTO PROGRAM) ή με πληκτρολόγηση του κωδικού του (MANUAL PROGRAM). Η διαδικασία είναι η εξής: Επιλέγουμε την επιλογή 5) PROGRAM SENSORS είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 5 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 2) PROGRAM SENSOR είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 2 και [ΟΚ]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Μας εμφανίζονται δύο επιλογές: 1 η ΕΠΙΛΟΓΗ: ΜΕ ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΑΝΙΧΝΕΥΤΗ Με τα πλήκτρα (ΝΟΤΕ) και (BYPASS) πηγαίνουμε στην επιλογή 1) AUTO PROGRAM και την επιλέγουμε πατώντας [ΟΚ]. Πληκτρολογούμε τον αύξοντα αριθμό (από 01 έως 24) του ασύρματου ανιχνευτή που επιθυμούμε να καταχωρήσουμε και [ΟΚ]. Εμφανίζεται η φράση TRIGGER SENSOR και ενεργοποιώντας τον ανιχνευτή (π.χ. απομακρύνοντας το μαγνήτη σε μία μαγνητική επαφή), αυτός θα καταχωρηθεί. Θα ακουστεί ένα διπλό μπιπ και στην οθόνη θα εμφανιστεί ο κωδικός του τηλεχειριστηρίου. Πατάμε 2η ΕΠΙΛΟΓΗ: ΜΕ ΠΛΗΚΤΡΟΛΟΓΗΣΗ ΤΟΥ ΚΩΔΙΚΟΥ Με τα πλήκτρα (ΝΟΤΕ) και (BYPASS) πηγαίνουμε στην επιλογή 2) MANUAL PROGRAM και την επιλέγουμε πατώντας [ΟΚ]. Πληκτρολογούμε τον αύξοντα αριθμό (από 01 έως 24) του ασύρματου ανιχνευτή που επιθυμούμε να καταχωρήσουμε και [ΟΚ]. Εμφανίζεται η φράση ENTER SENSOR CODE και πληκτρολογώντας τον κωδικό του ανιχνευτή, αυτός θα καταχωρηθεί. Μπορούμε με τα πλήκτρα (ΝΟΤΕ) και (BYPASS) να μετακινούμαστε μέσα στον αριθμό σε περίπτωση

20 [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Παράδειγμα: Θέλουμε να καταχωρήσουμε έναν ανιχνευτή στη θέση 3 με ενεργοποίησή του: [012345] + +[5]+ +[2]+ AUTO PROGRAM MANUAL PROGRAM που χρειαστούν διορθώσεις. Στο τέλος πατάμε [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Παράδειγμα: Θέλουμε να καταχωρήσουμε έναν ανιχνευτή στη θέση 5 με πληκτρολόγηση του κωδικού του: [012345] + +[5]+ +[2]+ 20 AUTO PROGRAM MANUAL PROGRAM + [1]+ + [03]+ + [2]+ + [05] + Πληκτρολογούμε τον εννιαψήφιο κωδικό του ανιχνευτή ΔΙΑΓΡΑΦΗ ΑΝΙΧΝΕΥΤΩΝ ΚΑΙ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΩΝ (DEL SENSOR/REM) Επιλέγουμε την επιλογή 5) PROGRAM SENSORS είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 5 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 3) DEL SENSOR/REM είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 3 και [ΟΚ]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Μας εμφανίζονται τέσσερις επιλογές: 1. Διαγραφή ενός τηλεχειριστηρίου (DEL ONE REMOTE) 2. Διαγραφή ενός ανιχνευτή (DEL ONE SENSOR) [012345] + + [5] + [3] 3. Διαγραφή όλων των τηλεχειριστηρίων (DEL ALL REMOTES) 4. Διαγραφή όλων των ανιχνευτών (DEL ALL SENSORS) ΔΙΑΓΡΑΦΗ ΕΝΟΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ (DEL ONE REMOTE) Παράδειγμα: Θέλουμε να διαγράψουμε το τηλεχειριστήριο νο 2: [012345] + + [5] + [3] + [1] + [2] ΔΙΑΓΡΑΦΗ ΕΝΟΣ ΑΣΥΡΜΑΤΟΥ ΑΝΙΧΝΕΥΤΗ (DEL ONE SENSOR) Παράδειγμα: Θέλουμε να διαγράψουμε τον ασύρματο ανιχνευτή νο 3: [012345] + + [5] + [3] + [2] + [2] ΔΙΑΓΡΑΦΗ ΟΛΩΝ ΤΩΝ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΩΝ (DEL ALL REMOTES) Μπορούμε να διαγράψουμε όλα τα τηλεχειριστήρια μαζί, ακολουθώντας την εξής πορεία: [012345] + + [5] + [3] + [3] ΔΙΑΓΡΑΦΗ ΟΛΩΝ ΤΩΝ ΑΝΙΧΝΕΥΤΩΝ (DEL ALL SENSORS) Μπορούμε να διαγράψουμε όλους τους ανιχνευτές μαζί, ακολουθώντας την εξής πορεία: [012345] + + [5] + [3] + [4] ΡΥΘΜΙΣΗ ΕΠΙΠΕΔΟΥ ΠΡΟΣΒΑΣΗΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΩΝ (REMOTE AUTH.) Το κάθε τηλεχειριστήριο μπορεί να έχει πρόσβαση σε κάποιες ή και όλες τις περιοχές (AREA) του προστατευόμενου χώρου, τις οποίες θα οπλίζει, θα αφοπλίζει κλπ. Για να ρυθμίσουμε σε ποιές περιοχές θα έχουν πρόσβαση τα τηλεχειριστήρια ακολουθούμε τις εξής οδηγίες: Επιλέγουμε την επιλογή 5) PROGRAM SENSORS είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 5 και [OK]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [OK]. Μπαίνοντας στο υπομενού πηγαίνουμε στην επιλογή 4) REMOTE AUTH. είτε από το αριθμητικό πληκτρολόγιο (πατάμε τον αριθμό 4 και [ΟΚ]), είτε από τα πλήκτρα (ΝΟΤΕ) και (BYPASS) και [ΟΚ]. Επιλέγουμε τον αύξοντα αριθμό του τηλεχειριστηρίου που μας ενδιαφέρει και πατάμε [ΟΚ]. Στην οθόνη εμφανίζονται τέσσερα γράμματα που μπορεί να είναι είτε Y (αποδεκτή πρόσβαση), είτε N (μη αποδεκτή πρόσβαση), που αντιστοιχούν στις τέσσερις περιοχές πρόσβασης που μπορείτε να χωρίσετε τον χώρο σας. Για παράδειγμα αν υπάρχουν τα γράμματα YNNN, σημαίνει ότι το τηλεχειριστήριο που έχετε επιλέξει έχει πρόσβαση μόνο στην 1 η περιοχή (δηλαδή μόνο αυτή την περιοχή μπορεί να οπλίσει, να αφοπλίσει κλπ, ενώ τις άλλες όχι), αν υπάρχουν τα γράμματα YNNY, σημαίνει ότι έχει πρόσβαση στην 1 η και στη 4 η περιοχή, κ.ο.κ. Πατώντας το αστεράκι [*] ή το [C], αλλάζουμε το γράμμα από Υ σε Ν, ενώ με τα πλήκτρα (ΝΟΤΕ) και (BYPASS) μπορούμε να μεταβούμε μεταξύ των περιοχών πρόσβασης. Όταν ολοκληρώσουμε την καταχώρηση πατάμε το [ΟΚ]. Το πληκτρολόγιο θα ηχήσει 2 μπιπ για να επιβεβαιώσει ότι η συγκεκριμένη καταχώρηση έγινε επιτυχώς. Το σύστημα θα επανέλθει αυτόματα στο προηγούμενο μενού. Αν θέλουμε να μεταβούμε ένα επίπεδο πίσω στο μενού, χωρίς να αποθηκευτεί τίποτα, μπορούμε να πατήσουμε το πλήκτρο. Αν θέλουμε να εξέλθουμε πλήρως από το μενού μπορούμε να πατήσουμε διαδοχικά το πλήκτρο ή το [Esc] έως ότου εμφανισθεί μήνυμα EXIT SYSTEM SETTING? NO YES. Αν πατήσουμε το πλήκτρο το σύστημα θα επανέλθει στο 1 ο επίπεδο του μενού. Αν πατήσουμε το πλήκτρο ή το πλήκτρο [ΟΚ] ή δεν χρησιμοποιήσουμε το πληκτρολόγιο για κάποια λεπτά, το σύστημα θα εξέλθει από τον προγραμματισμό.
