Επαγγελματική μπάρα υπερύθρων υψηλής ασφάλειας

Transcript

1 International Patent n made by Η σπουδαία μικρή μπάρα Το υπέρυθρο σύστημα ανίχνευσης εισβολών PHOTON έχει θέσει ένα νέο πρότυπο για όλες τις ενεργές υπέρυθρες μπάρες της αγοράς σήμερα, κερδίζοντας τον τίτλο "πιο καινοτόμο προϊόν" από την Detektor Διεθνή Βραβεία 2007 στη Στοκχόλμη. Το σύστημα PHOTON ονομάζεται "Η Σπουδαία Μικρή Μπάρα" για ιδιαίτερο λόγο. Κάθε κεφαλή μπορεί να δώσει πάνω από 260 πόδια (80m) κάλυψης ανίχνευσης εισβολών - ενώ το εύρος της είναι μόλις πάνω από μια ίντσα (28mm). Το PHOTON σύστημα παρέχει τη μέγιστη προστασία, ενώ μειώνει τους ψευδείς συναγερμούς που συνήθως συνδέονται με τα ενεργά υπέρυθρα συστήματα. Αντίθετα από τα συμβατικά συστήματα, το PHOTON σύστημα υπέρυθρης δέσμης μπορεί να εγκατασταθεί μέσα σε λίγα λεπτά, χάρη στην κατάλληλη μονάδα τεστ και τα διάφορα λειτουργικά χαρακτηριστικά τους. Η μονάδα τεστ είναι μια φορητή συσκευή που ευθυγραμμίζει με ακρίβεια και επαληθεύει την σωστή τοποθέτηση των δοκών υπερύθρων, και η οποία μπορεί να ευθυγραμμιστεί χρησιμοποιώντας το + / - της συσκευής περιστροφής που βρίσκεται στο κάτω μέρος της κάθε μπάρας. Δεν υπάρχει πιο αξιόπιστο, διακριτικό, αποτελεσματικό σύστημα μπάρας στην αγορά. 1

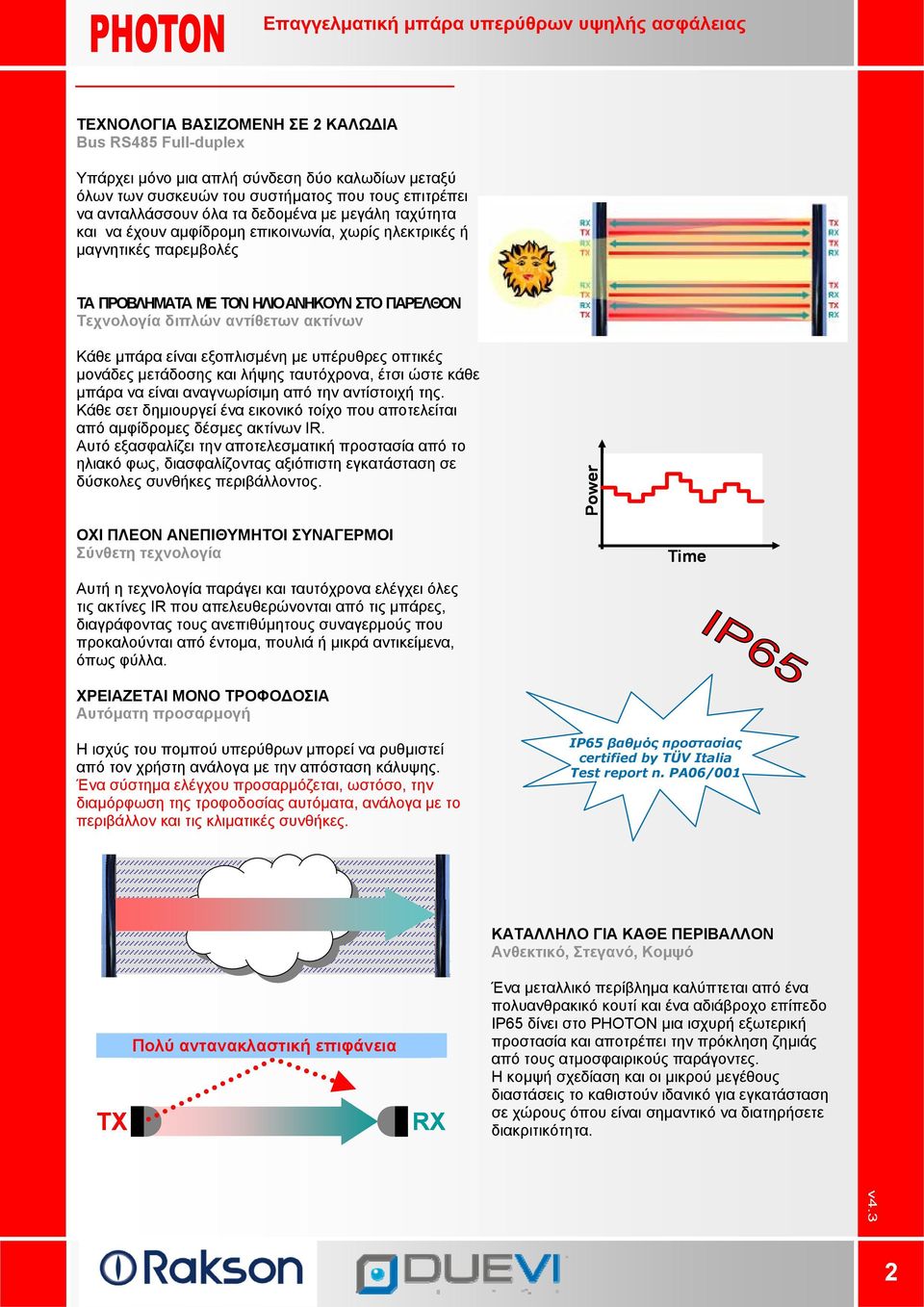

2 ΤΕΧΝΟΛΟΓΙΑ ΒΑΣΙΖΟΜΕΝΗ ΣΕ 2 ΚΑΛΩΔΙΑ Bus RS485 Full-duplex Υπάρχει μόνο μια απλή σύνδεση δύο καλωδίων μεταξύ όλων των συσκευών του συστήματος που τους επιτρέπει να ανταλλάσσουν όλα τα δεδομένα με μεγάλη ταχύτητα και να έχουν αμφίδρομη επικοινωνία, χωρίς ηλεκτρικές ή μαγνητικές παρεμβολές ΤΑ ΠΡΟΒΛΗΜΑΤΑ ΜΕ ΤΟΝ ΗΛΙΟ ΑΝΗΚΟΥΝ ΣΤΟ ΠΑΡΕΛΘΟΝ Τεχνολογία διπλών αντίθετων ακτίνων Κάθε μπάρα είναι εξοπλισμένη με υπέρυθρες οπτικές μονάδες μετάδοσης και λήψης ταυτόχρονα, έτσι ώστε κάθε μπάρα να είναι αναγνωρίσιμη από την αντίστοιχή της. Κάθε σετ δημιουργεί ένα εικονικό τοίχο που αποτελείται από αμφίδρομες δέσμες ακτίνων IR. Αυτό εξασφαλίζει την αποτελεσματική προστασία από το ηλιακό φως, διασφαλίζοντας αξιόπιστη εγκατάσταση σε δύσκολες συνθήκες περιβάλλοντος. Power ΟΧΙ ΠΛΕΟΝ ΑΝΕΠΙΘΥΜΗΤΟΙ ΣΥΝΑΓΕΡΜΟΙ Σύνθετη τεχνολογία Time Αυτή η τεχνολογία παράγει και ταυτόχρονα ελέγχει όλες τις ακτίνες IR που απελευθερώνονται από τις μπάρες, διαγράφοντας τους ανεπιθύμητους συναγερμούς που προκαλούνται από έντομα, πουλιά ή μικρά αντικείμενα, όπως φύλλα. ΧΡΕΙΑΖΕΤΑΙ ΜΟΝΟ ΤΡΟΦΟΔΟΣΙΑ Αυτόματη προσαρμογή Η ισχύς του πομπού υπερύθρων μπορεί να ρυθμιστεί από τον χρήστη ανάλογα με την απόσταση κάλυψης. Ένα σύστημα ελέγχου προσαρμόζεται, ωστόσο, την διαμόρφωση της τροφοδοσίας αυτόματα, ανάλογα με το περιβάλλον και τις κλιματικές συνθήκες. IP65 βαθμός προστασίας certified by TÜV Italia Test report n. PA06/001 TX Πολύ High αντανακλαστική reflective surface επιφάνεια RX ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΚΑΘΕ ΠΕΡΙΒΑΛΛΟΝ Ανθεκτικό, Στεγανό, Κομψό Ένα μεταλλικό περίβλημα καλύπτεται από ένα πολυανθρακικό κουτί και ένα αδιάβροχο επίπεδο IP65 δίνει στο PHOTON μια ισχυρή εξωτερική προστασία και αποτρέπει την πρόκληση ζημιάς από τους ατμοσφαιρικούς παράγοντες. Η κομψή σχεδίαση και οι μικρού μεγέθους διαστάσεις το καθιστούν ιδανικό για εγκατάσταση σε χώρους όπου είναι σημαντικό να διατηρήσετε διακριτικότητα. 2

3 ΤΙΠΟΤΑ ΔΕΝ ΕΙΝΑΙ ΑΠΛΟΥΣΤΕΡΟ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Απλή και γρήγορη εγκατάσταση Εξαιρετικά γρήγορη εγκατάσταση - μόνο 4καλώδια για τη σύνδεση μπάρας με πίνακα. Δυνατότητα + / - 90 αξονικής περιστροφής της κάθε δέσμης με μια απλή κίνηση για τη γρήγορη ευθυγράμμιση της δέσμης. Μια ειδική συσκευή ελέγχου ( tester ) βοηθάει την ακρίβεια και την ταχύτητα της ευθυγράμμισης και επίσης βοηθά στη διάγνωση τυχόν προβλήματος του συστήματος. Η ΦΑΝΤΑΣΙΑ ΔΕΝ ΕΧΕΙ ΟΡΙΑ Επεκτασιμότητα Πολλά διαθέσιμα μοντέλα δεσμών ( εύρος κάλυψης μήκος, και ύψος εκατοστών ) επιτρέπει τη διαμόρφωση καλύτερου σχεδιασμού για υλικά που προσαρμόζονται σε κάθε απαίτηση εγκατάστασης. Είναι δυνατόν να γίνει χρήση μιας ενιαίας δέσμης, διπλές δέσμες, διαδοχικές δέσμες, διασταυρούμενες δέσμες ή παράλληλες. ΕΛΕΓΧΟΣ ΟΛΩΝ ΜΕ ΕΝΑ ΚΛΙΚ Απομακρυσμένη διαχείριση και ανάλυση Μια συσκευή hub ελέγχει και συγχρονίζει τις υπέρυθρες ακτίνες μέχρι τεσσάρων δεσμών. Το κέντρο είναι εξοπλισμένο με εισόδους και εξόδους που συνδέονται με κάποια κεντρική μονάδα. Άν ενα PC (με ειδικό λογισμικό) συνδεθεί με το κέντρο, μέσα σε λίγα λεπτά επιτρέπει στον χειριστή να ελέγχει και να καταγράφει τη δραστηριότητα της κάθε μπάρας. 3

4 ΟΧΙ ΠΛΕΟΝ ΟΡΙΑ Πολλαπλός συγχρονισμός HUB Σε επίπεδο συστημάτων προστασίας, είναι δυνατόν να εγκαταστήσετε έως 32 μπάρες στο ίδιο περιβάλλον με τη χρήση εξειδικευμένου συγχρονισμού (SYNC). Το Sync είναι σε θέση να συγχρονίσει έως 8 HUB χωρίς κανένα πρόβλημα παρεμβολών μεταξύ των διαφόρων δεσμών. Αυτό σημαίνει ότι τώρα είναι δυνατόν να υλοποιηθούν μια γραμμή προστασίας μήκους έως και 2,6 χιλιομέτρων, που αποτελείται από 1024 υπέρυθρες ακτίνες, χωρίς περιορισμό ως προς την τοποθέτηση των μεμονωμένων στηλών του συστήματος, επειδή είναι όλα συγχρονισμένα. HUB1 HUB8 HUB2 HUB7 HUB3 HUB6 HUB4 SYNC HUB5 Fino a 32 barriere sincronizzate (2,6 Km lineari) Up to 32 barriers sinchronized (2,6 Km linear) 4

5 ΜΟΝΤΕΛΑ Διαστάσεις [mm] Κωδικός Εμβέλεια Αρ. Δεσμών Ύψος Πλάτος Βάθος EB 20 / 50 / 2 25m EB 20 / 100 / 4 25m EB 20 / 150 / 6 25m EB 20 / 200 / 8 25m EB 40 / 50 / 2 50m EB 40 / 100 / 4 50m EB 40 / 150 / 6 50m EB 40 / 200 / 8 50m EB 80 / 150 / 6 80m EB 80 / 200 / 8 80m EB xx / xxx / x / R = Έκδοση με θερμαντικό ΜΠΑΡΕΣ - ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Απόσταση δεσμών 25 cm Μείωση έντασης για συναγερμό 80% per 500ms (μία μόνο δέσμη) 80% per 100ms (2 και πάνω δέσμες) [ο χρόνος προγραμματίζεται μόνο με HUBTC] Μείωση έντασης για 70% για 10 δευτερόλεπτα αποκλεισμό Μήκος κύματος IR 950 nm Βαθμός προστασίας IP65 Αντιστάθμιση πίεσης 2 μεμβράνες GORETEX Tamper 2 ανοίγματος +2 απόσπασης Σημάνσεις 2 led (συναγερμό και tamper) Οριζόντια ρύθμιση Μεταβλητή με περιστροφή +/-90 Τροφοδοσία 9 16 Vdc (100mA MAX) Έξοδοι full-duplex RS485 Θερμοκρασία λειτουργίας EB xx/xx/x 0 C 60 C EB xx/xx/x/r -20 C 60 C 2m (83 ) 25cm 1,5m (64 ) 1m (46 ) 0,5m (24 ) 25m (80ft) 50m (160ft) 80m (260ft) 5

6 ΠΑΡΕΛΚΟΜΕΝΑ PA PGS STW PM SFE BA Μεταλλικό στήριγμα έτοιμο να δεχτεί μπάρες για στήριξη σε τρεις πλευρές, βάση Ø 30cm, σε μαύρο χρώμα. PA 200 = στήριγμα για μπάρα, ύψος 2,0 m PA 150 = στήριγμα για μπάρα, ύψος 1,5 m Μεταλλικό στήριγμα για κήπους με επικάλυψη ξύλου, έτοιμα να δεχτούν μπάρες σε 2 πλευρές. Βάση Ø 30cm, σε μαύρο χρώμα. Δυνατότητα τοποθέτησης φωτιστικού στην κορυφή (Δεν περιέχεται φωτιστικό ). PGS 200 = Στήριγμα για μπάρα, ύψος 2,0 m PGS 150 = Στήριγμα για μπάρα, ύψος 1,5 m PGS 100 = Στήριγμα για μπάρα, ύψος 1,0 m Επίτοιχο μπράτσο στήριξης έτοιμο να δεχτεί μπάρες σε τρείς πλευρές, μαύρο χρώμα. STW 50 = Μπράτσο για μπάρες, ύψος 0,5 m STW 150 = Μπράτσο για μπάρες, ύψος 1,5 m Επίτοιχο στήριγμα, έτοιμο να δεχτεί μπάρες σε τρεις πλευρές, χρώμα μαύρο. PM 200 = Στήριγμα για μπάρες, ύψος 2,0 m PM 150 = Στήριγμα για μπάρες, ύψος 1,5 m Φωτιστικό για τοποθέτηση σε μπάρα, μοντέλο. PGS. Βάση στήριξης για τοποθέτηση της μπάρας σε μπετό. Συνδυάζεται με τα μοντέλα PA, PGS. 6

7 7
