Ηµερίδα του Τεχνικού Επιµελητηρίου Ελλάδας Κανονισµός Εσωτερικών Ηλεκτρικών Εγκαταστάσεων - Πρότυπο ΕΛΟΤ HD384 Αθήνα,

Transcript

1 Ηµερίδα του Τεχνικού Επιµελητηρίου Ελλάδας Κανονισµός Εσωτερικών Ηλεκτρικών Εγκαταστάσεων - Πρότυπο ΕΛΟΤ HD384 Αθήνα, Η ασφάλεια στις ηλεκτρικές εγκαταστάσεις. Κ. Τσανάκας Καθηγητής Πανεπιστηµίου Πατρών Θανατηφόρα ατυχήµατα από ηλεκτροπληξία στην Ελλάδα και σε άλλες χώρες Αποτελεσµατικότητα και δυνατότητα εφαρµογής των διαφόρων µεθόδων προστασίας Αποτελεσµατικότητα διακοπτών διαφυγής εντάσεως Πλεονεκτήµατα της θεµελιακής γειώσεως -1-

2 Θανατηφόρα ατυχήµατα από ηλεκτροπληξία στην Ελλάδα κατά την περίοδο ανά βαθµίδα ηλικίας Πηγή πρωτογενών στοιχείων: Εθνική Στατιστική Υπηρεσία της Ελλάδας Πανεπιστήµιο Πατρών, Καθηγητής. Τσανάκας, Σχήµα Α1-2-

3 Θανατηφόρα ατυχήµατα από ηλεκτροπληξία στην Ελλάδα, ανά έτος κατά την περίοδο και σύγκριση µε τα θανατηφόρα ατυχήµατα από σεισµούς, κατολισθήσεις και χιονοστιβάδες. Πηγή πρωτογενών στοιχείων: Εθνική Στατιστική Υπηρεσία της Ελλάδας Πανεπιστήµιο Πατρών, Καθηγητής. Τσανάκας, Σχήµα Α2-3-

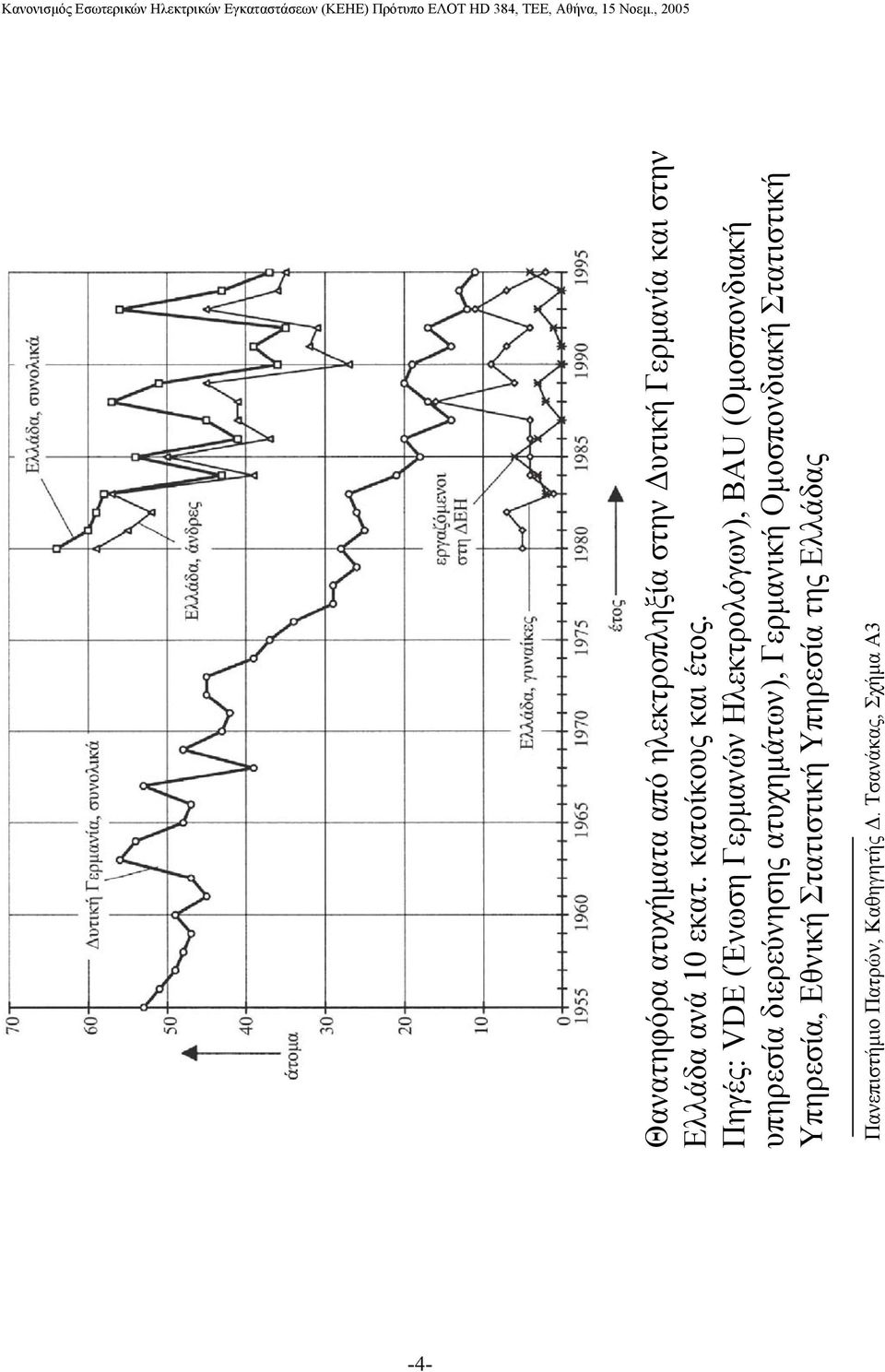

4 Θανατηφόρα ατυχήµατα από ηλεκτροπληξία στην υτική Γερµανία και στην Ελλάδα ανά 10 εκατ. κατοίκους και έτος. Πηγές: VDE (Ένωση Γερµανών Ηλεκτρολόγων), BAU (Οµοσπονδιακή υπηρεσία διερεύνησης ατυχηµάτων), Γερµανική Οµοσπονδιακή Στατιστική Υπηρεσία, Εθνική Στατιστική Υπηρεσία της Ελλάδας Πανεπιστήµιο Πατρών, Καθηγητής. Τσανάκας, Σχήµα Α3-4-

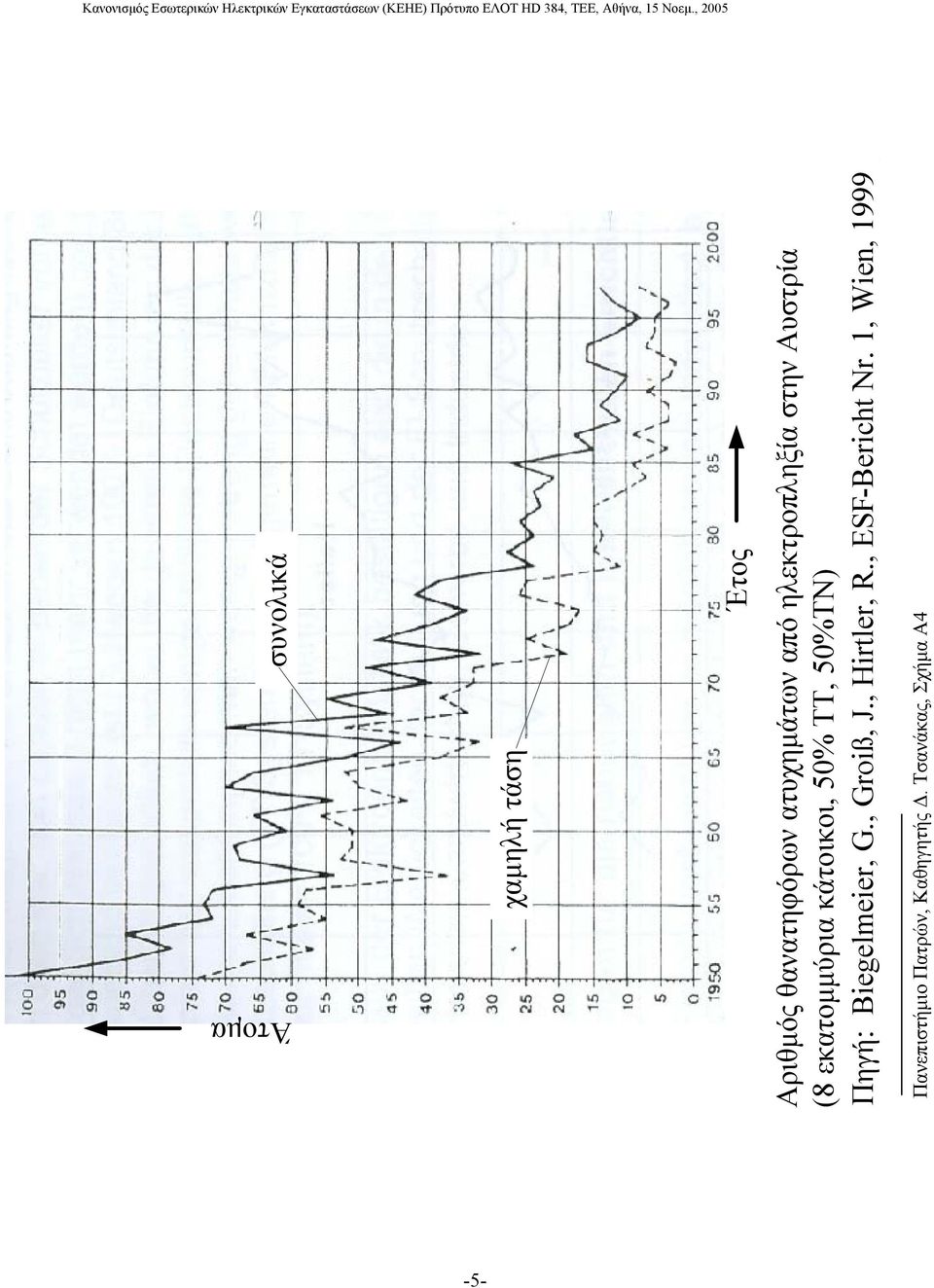

5 συνολικά Άτοµα χαµηλή τάση Έτος Αριθµός θανατηφόρων ατυχηµάτων από ηλεκτροπληξία στην Αυστρία (8 εκατοµµύρια κάτοικοι, 50% ΤΤ, 50%ΤΝ) Πηγή: Biegelmeier, G., Groiß, J., Hirtler, R., ESF-Bericht Nr. 1, Wien, 1999 Πανεπιστήµιο Πατρών, Καθηγητής. Τσανάκας, Σχήµα Α4-5-

6 Αποτεσµατικότητα µεθόδων προστασίας Πανεπιστήµιο Πατρών, Καθηγητής. Τσανάκας, Σχήµα Α5-6-

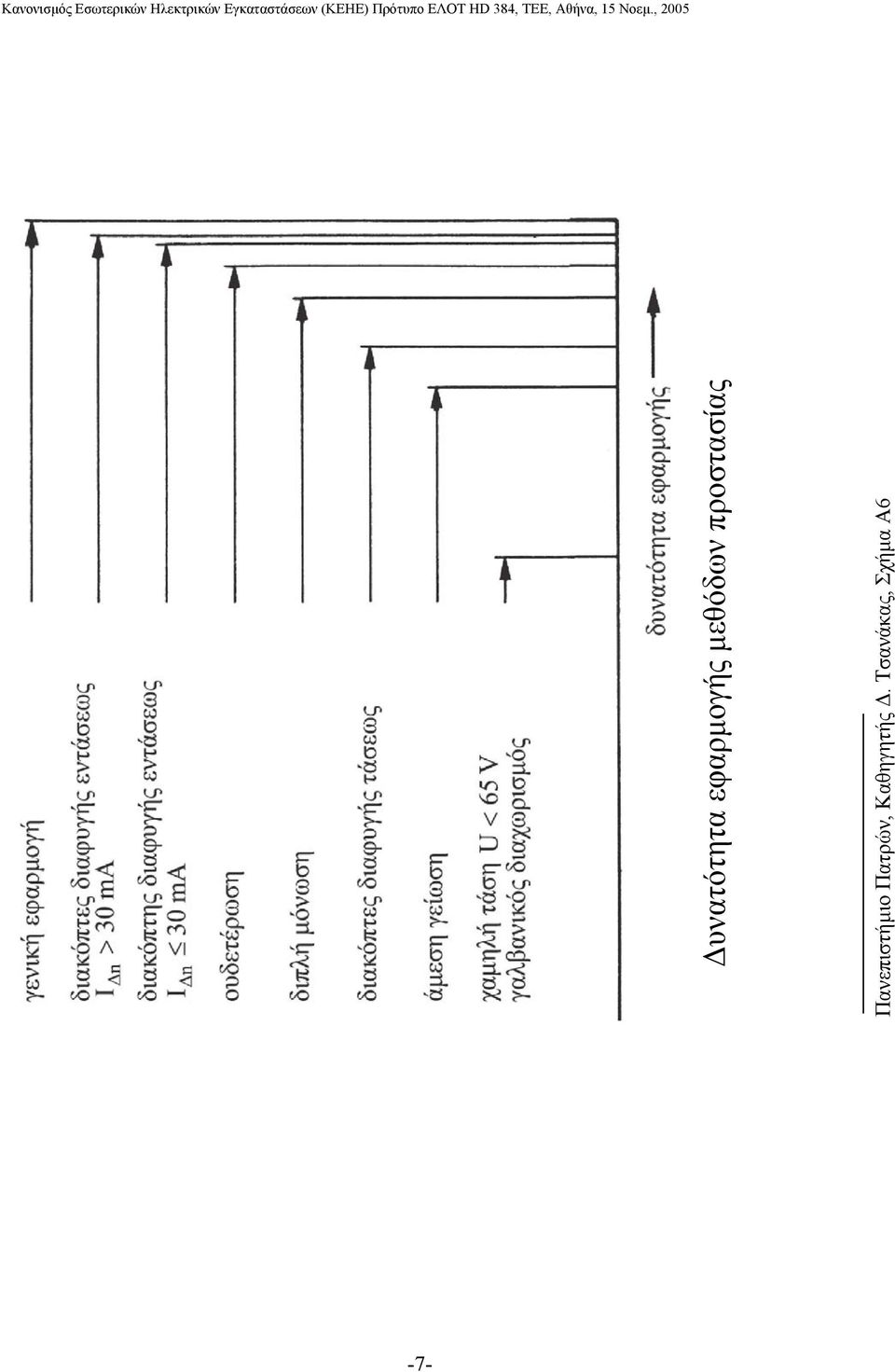

7 υνατότητα εφαρµογής µεθόδων προστασίας Πανεπιστήµιο Πατρών, Καθηγητής. Τσανάκας, Σχήµα Α6-7-

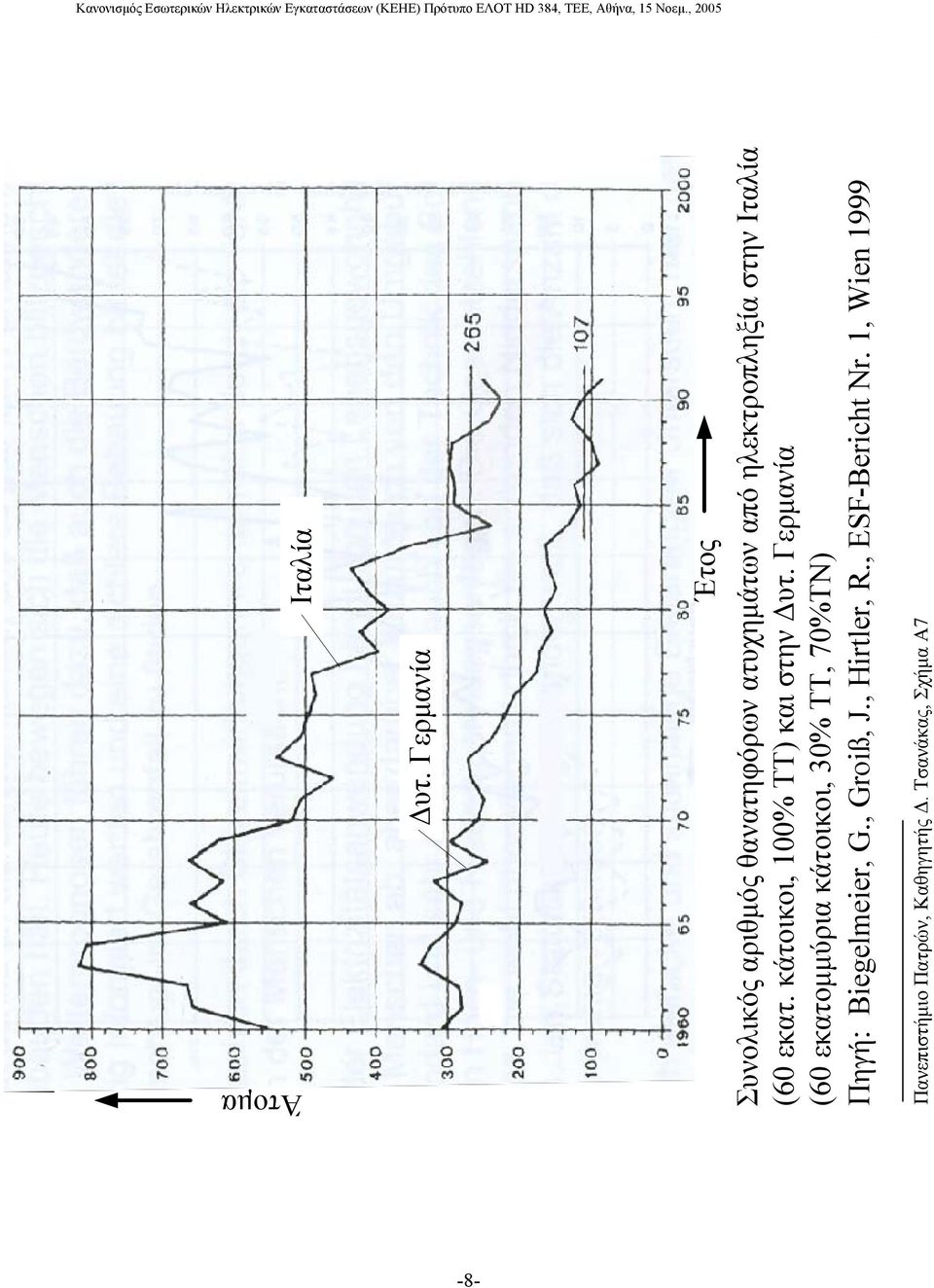

8 Ιταλία Άτοµα υτ. Γερµανία Έτος Συνολικός αριθµός θανατηφόρων ατυχηµάτων από ηλεκτροπληξία στην Ιταλία (60 εκατ. κάτοικοι, 100% ΤΤ) και στην υτ. Γερµανία (60 εκατοµµύρια κάτοικοι, 30% ΤΤ, 70%ΤΝ) Πηγή: Biegelmeier, G., Groiß, J., Hirtler, R., ESF-Bericht Nr. 1, Wien 1999 Πανεπιστήµιο Πατρών, Καθηγητής. Τσανάκας, Σχήµα Α7-8-

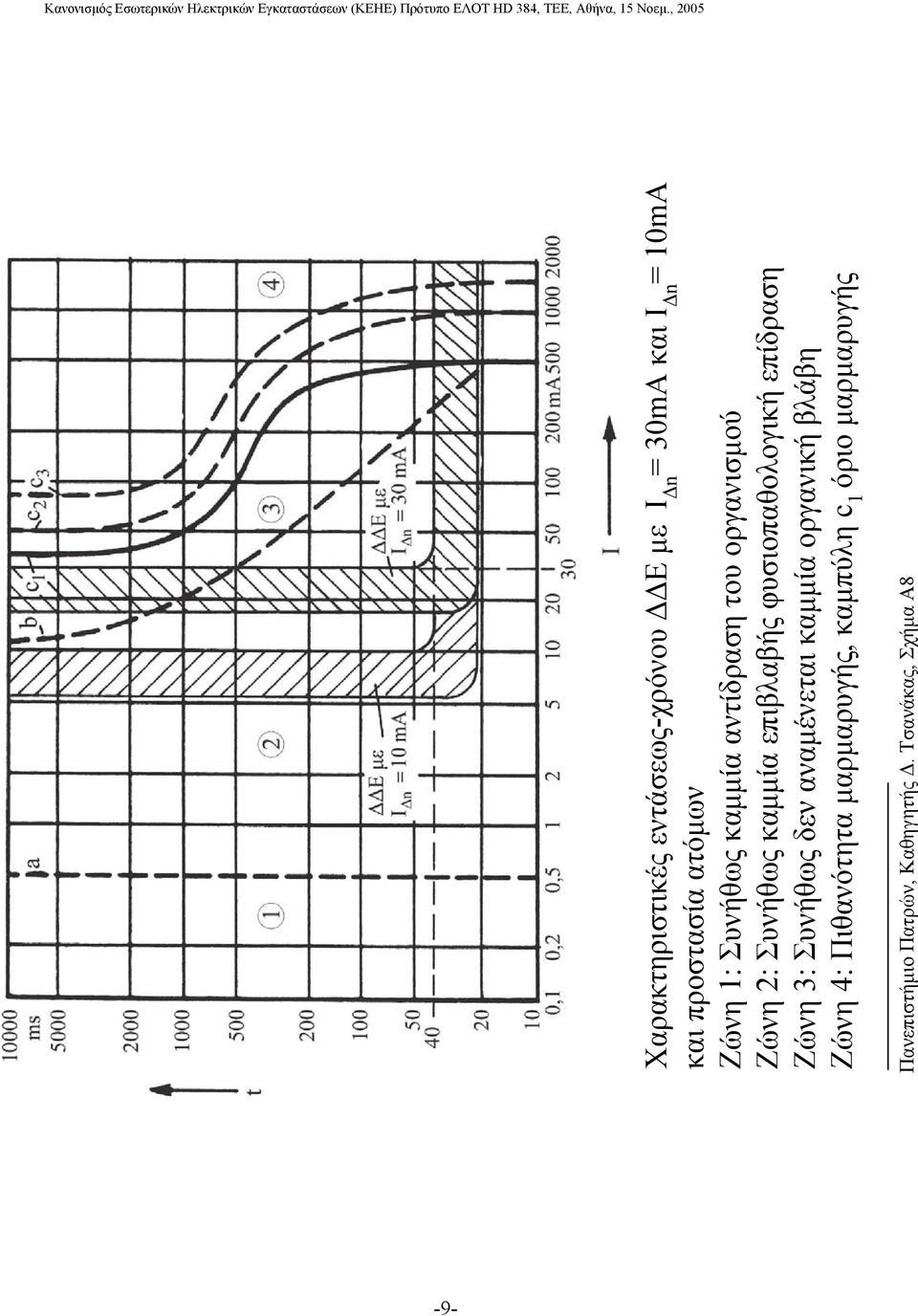

9 Χαρακτηριστικές εντάσεως-χρόνου Ε µε I n = 30mA και I n = 10mA και προστασία ατόµων Ζώνη 1: Συνήθως καµµία αντίδραση του οργανισµού Ζώνη 2: Συνήθως καµµία επιβλαβής φυσιοπαθολογική επίδραση Ζώνη 3: Συνήθως δεν αναµένεται καµµία οργανική βλάβη Ζώνη 4: Πιθανότητα µαρµαρυγής, καµπύλη c 1 όριο µαρµαρυγής Πανεπιστήµιο Πατρών, Καθηγητής. Τσανάκας, Σχήµα Α8-9-

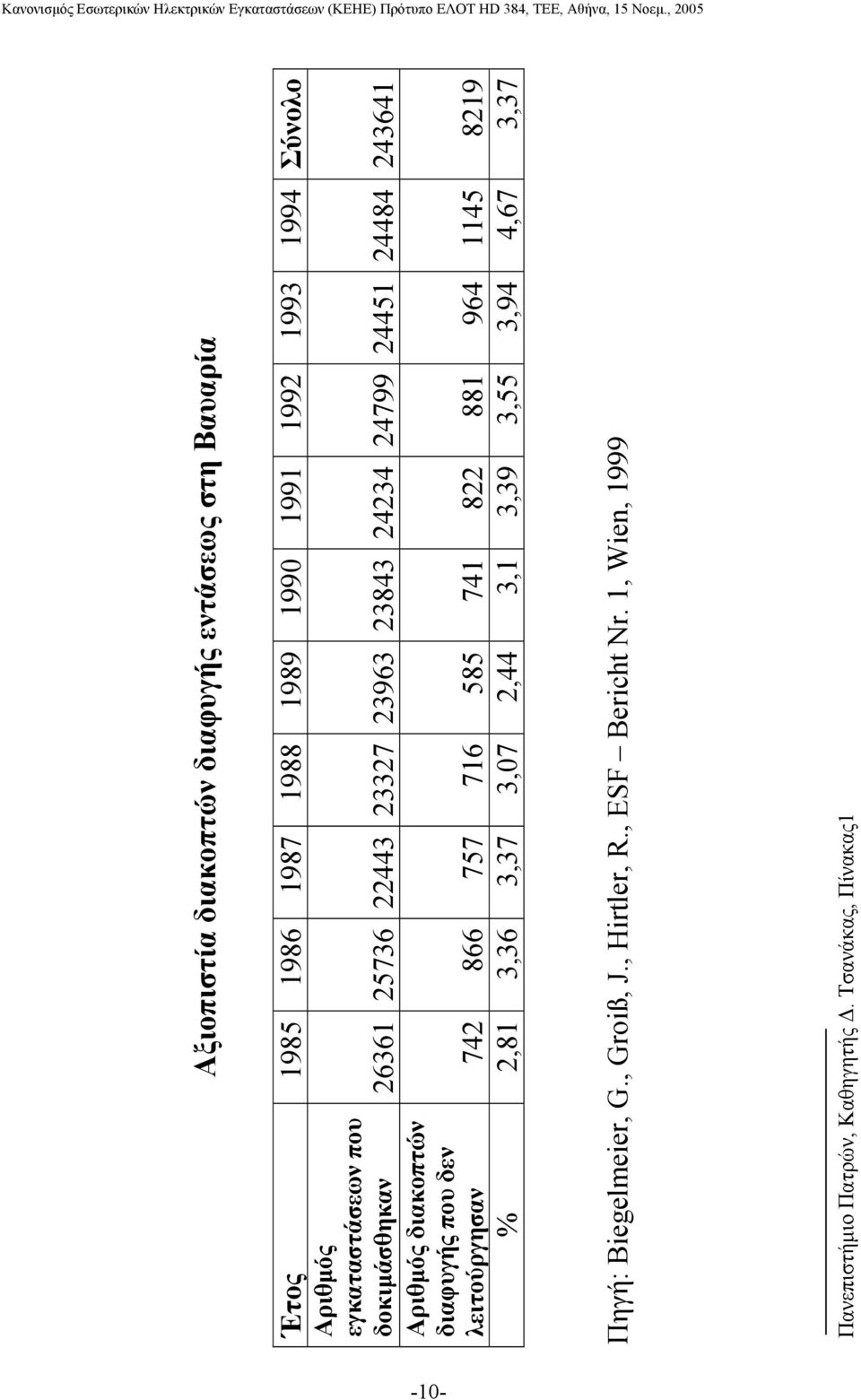

10 Αξιοπιστία διακοπτών διαφυγής εντάσεως στη Βαυαρία Έτος Σύνολο Αριθµός εγκαταστάσεων που δοκιµάσθηκαν Αριθµός διακοπτών διαφυγής που δεν λειτούργησαν % 2,81 3,36 3,37 3,07 2,44 3,1 3,39 3,55 3,94 4,67 3,37 Πηγή: Biegelmeier, G., Groiß, J., Hirtler, R., ESF Bericht Nr. 1, Wien, 1999 Πανεπιστήµιο Πατρών, Καθηγητής. Τσανάκας, Πίνακας1-10-

11 Πλεονεκτήµατα της θεµελιακής γειώσεως - Απλή κατασκευή (Χαλύβδινη ταινία 30mm 3,5mm περιµετρικά εντός του µπετόν των θεµελίων) - ηµιουργία ισοδυναµικής επιφάνειας - Σχετικά χαµηλή αντίσταση γειώσεως παροχής Για ρ=100 Ωm: 30 Ω για ηλεκτρόδιο ράβδου µήκους 3 m 6 Ω για θεµελιακή γείωση µε βρόχο 10m 10m 3 Ω για θεµελιακή γείωση µε βρόχο 20m 20m - Χαµηλό κόστος (για κάτοψη 20m 20m περίπου 500 ) - Καλή γείωση εργοταξιακής παροχής - Συµβολή στη µείωση της συνολικής αντίστασης γειώσεως του ουδέτερου αγωγού - Πολύ θετική εµπειρία από την εφαρµογή της -11-

12 Συνδέσεις µε τη θεµελιακή γείωση 1 θεµελιακή γείωση 2 σύνδεση µε τον ουδέτερο αγωγό σε δίκτυο TN 3 σύνδεση µε το δίκτυο υδρεύσεως 4 σύνδεση µε το δίκτυο αποχέτευσης 5 σύνδεση µε το δίκτυο κεντρικής θέρµανσης 6 σύνδεση µε το δίκτυο φυσικού αερίου 7 σύνδεση µε την εγκατάσταση κεραίας 8 σύνδεση µε τη τηλεφωνική εγκατάσταση 9 σύνδεση µε τη γείωση αλεξικέραυνου 10 εφεδρικός αποδέκτης Z ζυγός γειώσεων Πανεπιστήµιο Πατρών, Καθηγητής. Τσανάκας, Σχήµα Α9-12-

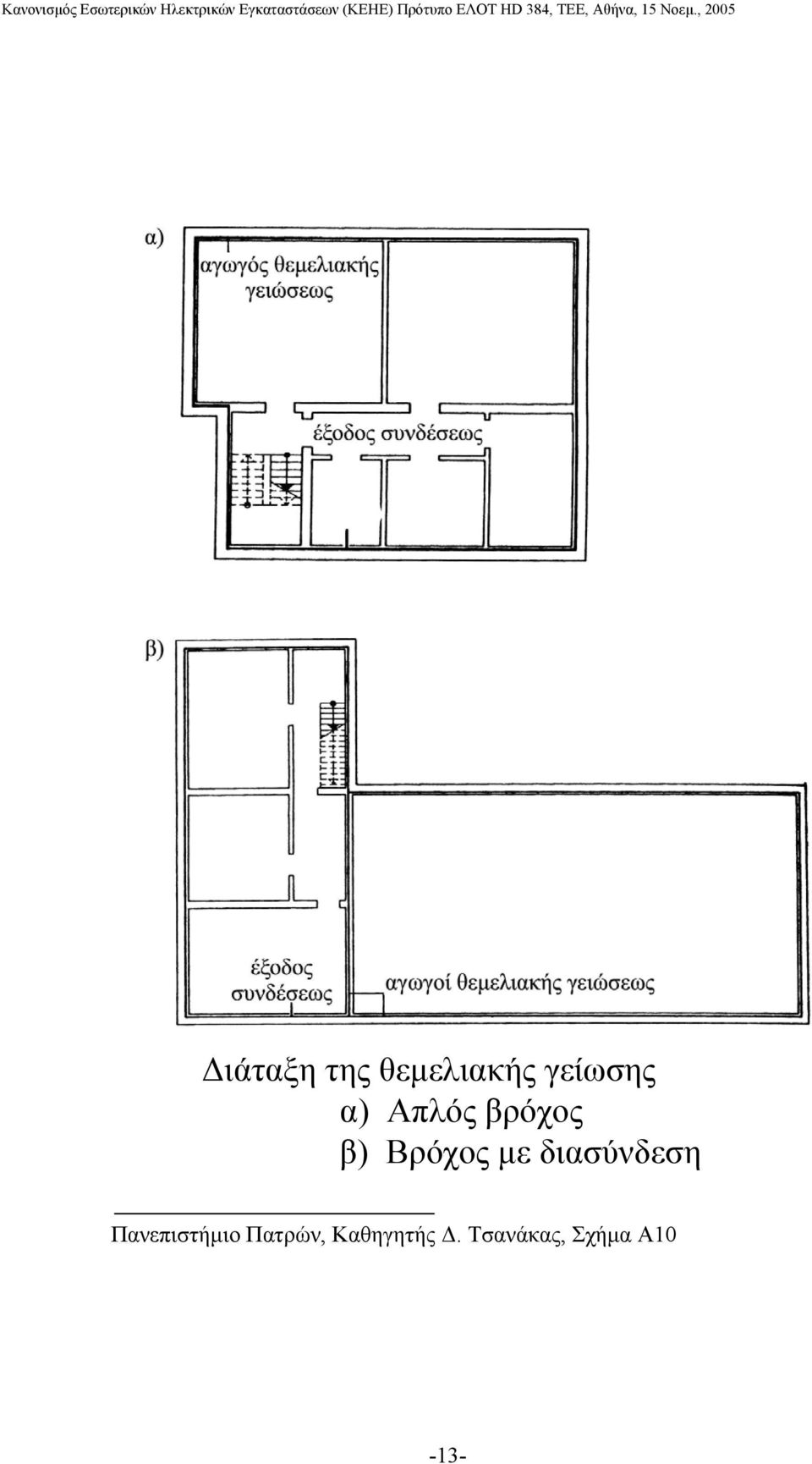

13 ιάταξη της θεµελιακής γείωσης α) Απλός βρόχος β) Βρόχος µε διασύνδεση Πανεπιστήµιο Πατρών, Καθηγητής. Τσανάκας, Σχήµα Α10-13-

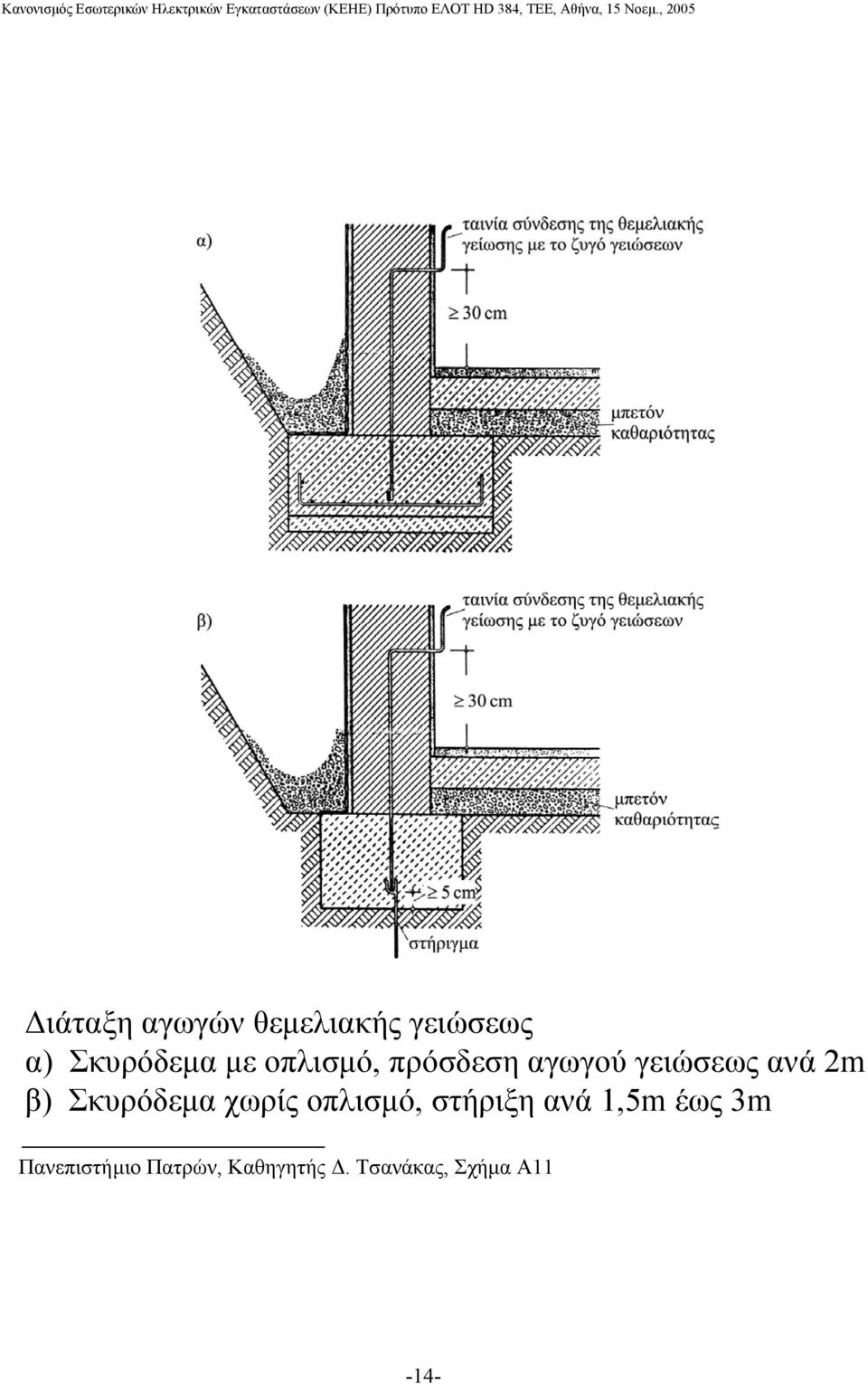

14 ιάταξη αγωγών θεµελιακής γειώσεως α) Σκυρόδεµα µε οπλισµό, πρόσδεση αγωγού γειώσεως ανά 2m β) Σκυρόδεµα χωρίς οπλισµό, στήριξη ανά 1,5m έως 3m Πανεπιστήµιο Πατρών, Καθηγητής. Τσανάκας, Σχήµα Α11-14-
