1 MAKING MODERN LIVING POSSIBLE SOLAR INVERTERS Οδηγός εγκατάστασης Danfoss SolarApp Σειρά DLX Αντιστροφείς με ενσωματωμένη λειτουργία ConnectSmart

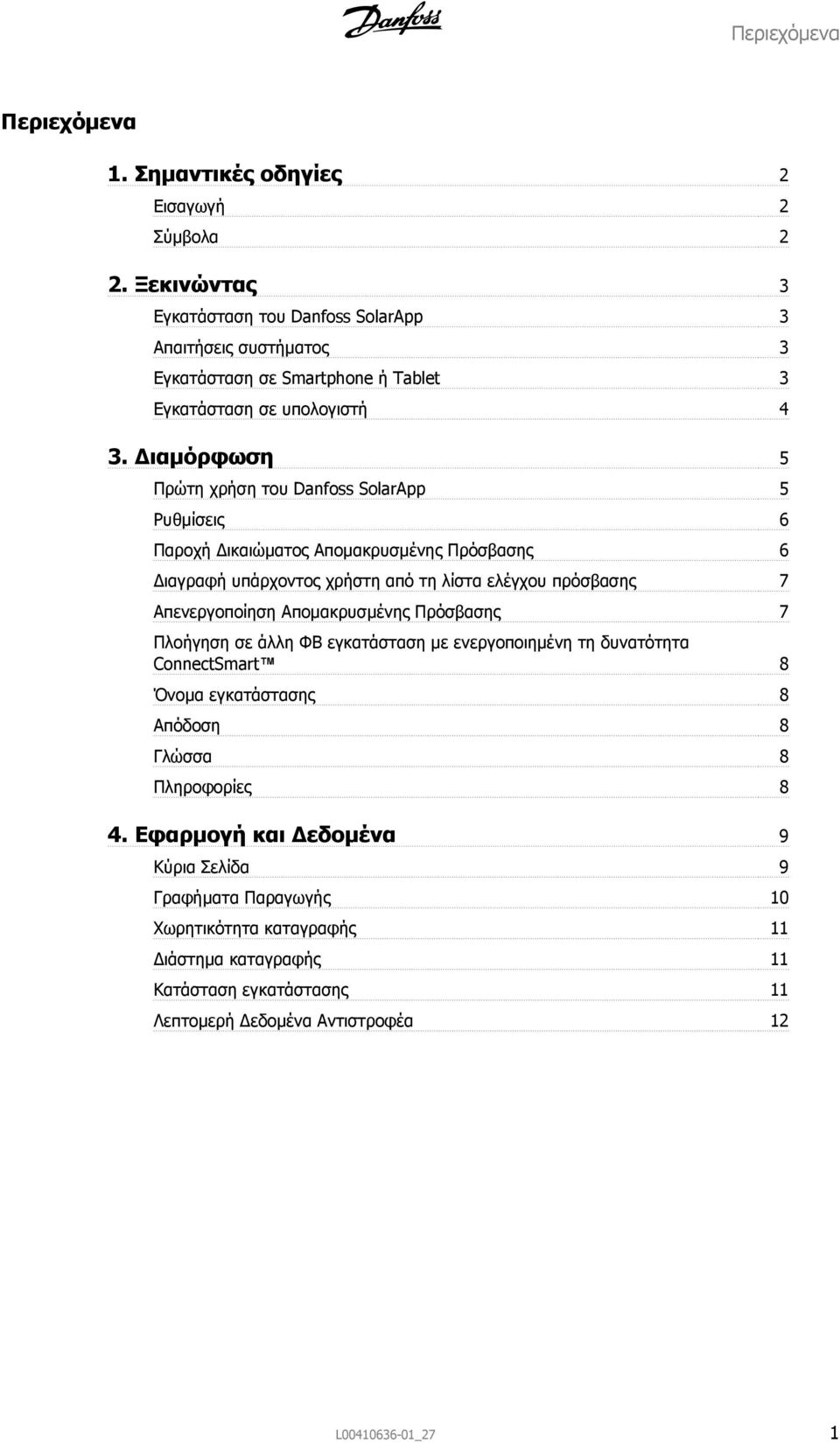

2 Περιεχόμενα Περιεχόμενα 1. Σημαντικές οδηγίες 2 Εισαγωγή 2 Σύμβολα 2 2. Ξεκινώντας 3 Εγκατάσταση του Danfoss SolarApp 3 Απαιτήσεις συστήματος 3 Εγκατάσταση σε Smartphone ή Tablet 3 Εγκατάσταση σε υπολογιστή 4 3. Διαμόρφωση 5 Πρώτη χρήση του Danfoss SolarApp 5 Ρυθμίσεις 6 Παροχή Δικαιώματος Απομακρυσμένης Πρόσβασης 6 Διαγραφή υπάρχοντος χρήστη από τη λίστα ελέγχου πρόσβασης 7 Απενεργοποίηση Απομακρυσμένης Πρόσβασης 7 Πλοήγηση σε άλλη ΦΒ εγκατάσταση με ενεργοποιημένη τη δυνατότητα ConnectSmart 8 Όνομα εγκατάστασης 8 Απόδοση 8 Γλώσσα 8 Πληροφορίες 8 4. Εφαρμογή και Δεδομένα 9 Κύρια Σελίδα 9 Γραφήματα Παραγωγής 10 Χωρητικότητα καταγραφής 11 Διάστημα καταγραφής 11 Κατάσταση εγκατάστασης 11 Λεπτομερή Δεδομένα Αντιστροφέα 12 L _27 1

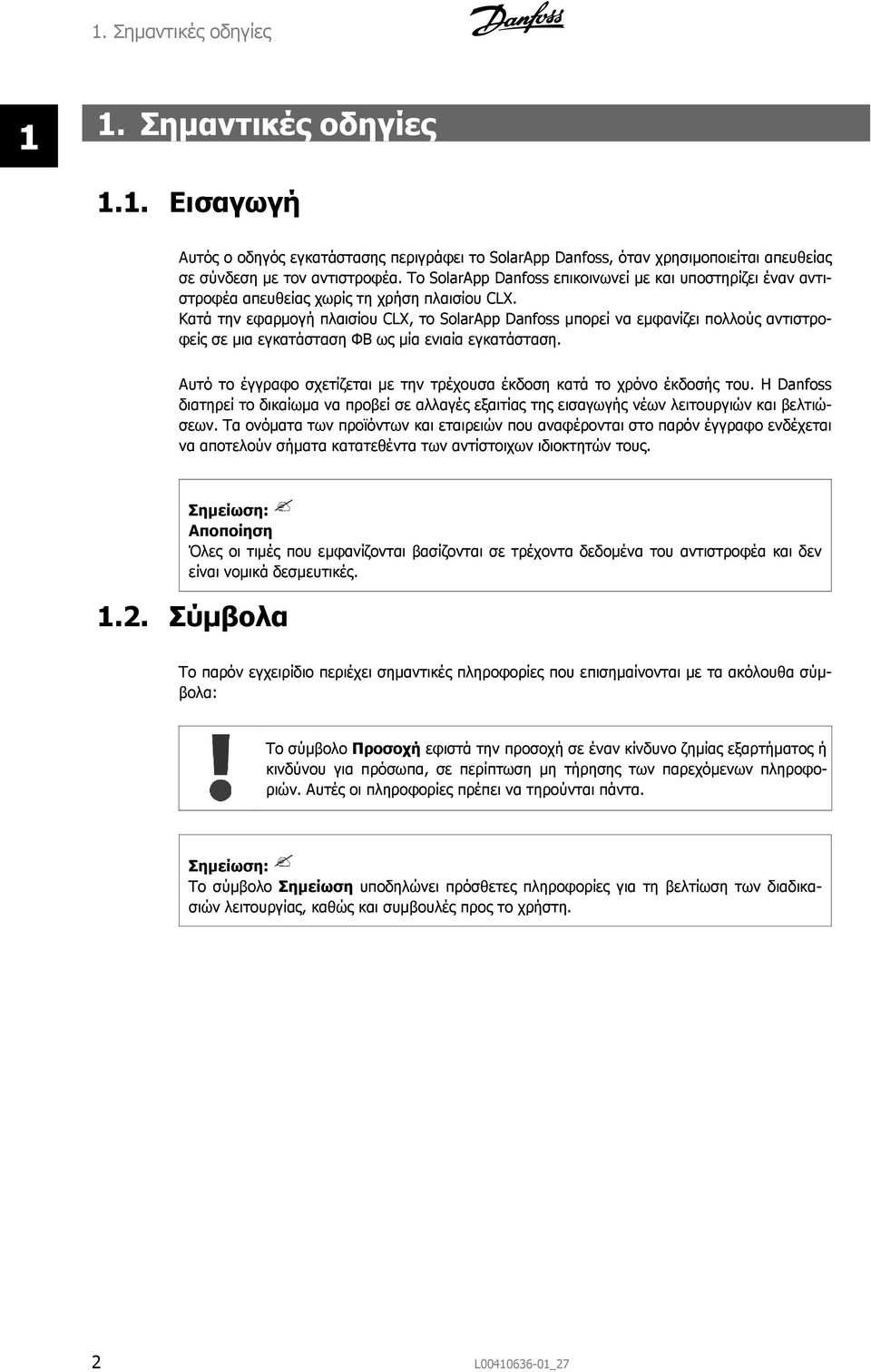

3 1. Σημαντικές οδηγίες 1 1. Σημαντικές οδηγίες 1.1. Εισαγωγή Αυτός ο οδηγός εγκατάστασης περιγράφει το SolarApp Danfoss, όταν χρησιμοποιείται απευθείας σε σύνδεση με τον αντιστροφέα. Το SolarApp Danfoss επικοινωνεί με και υποστηρίζει έναν αντιστροφέα απευθείας χωρίς τη χρήση πλαισίου CLX. Κατά την εφαρμογή πλαισίου CLX, το SolarApp Danfoss μπορεί να εμφανίζει πολλούς αντιστροφείς σε μια εγκατάσταση ΦΒ ως μία ενιαία εγκατάσταση. Αυτό το έγγραφο σχετίζεται με την τρέχουσα έκδοση κατά το χρόνο έκδοσής του. Η Danfoss διατηρεί το δικαίωμα να προβεί σε αλλαγές εξαιτίας της εισαγωγής νέων λειτουργιών και βελτιώσεων. Τα ονόματα των προϊόντων και εταιρειών που αναφέρονται στο παρόν έγγραφο ενδέχεται να αποτελούν σήματα κατατεθέντα των αντίστοιχων ιδιοκτητών τους. Αποποίηση Όλες οι τιμές που εμφανίζονται βασίζονται σε τρέχοντα δεδομένα του αντιστροφέα και δεν είναι νομικά δεσμευτικές Σύμβολα Το παρόν εγχειρίδιο περιέχει σημαντικές πληροφορίες που επισημαίνονται με τα ακόλουθα σύμβολα: Το σύμβολο Προσοχή εφιστά την προσοχή σε έναν κίνδυνο ζημίας εξαρτήματος ή κινδύνου για πρόσωπα, σε περίπτωση μη τήρησης των παρεχόμενων πληροφοριών. Αυτές οι πληροφορίες πρέπει να τηρούνται πάντα. Το σύμβολο Σημείωση υποδηλώνει πρόσθετες πληροφορίες για τη βελτίωση των διαδικασιών λειτουργίας, καθώς και συμβουλές προς το χρήστη. 2 L _27

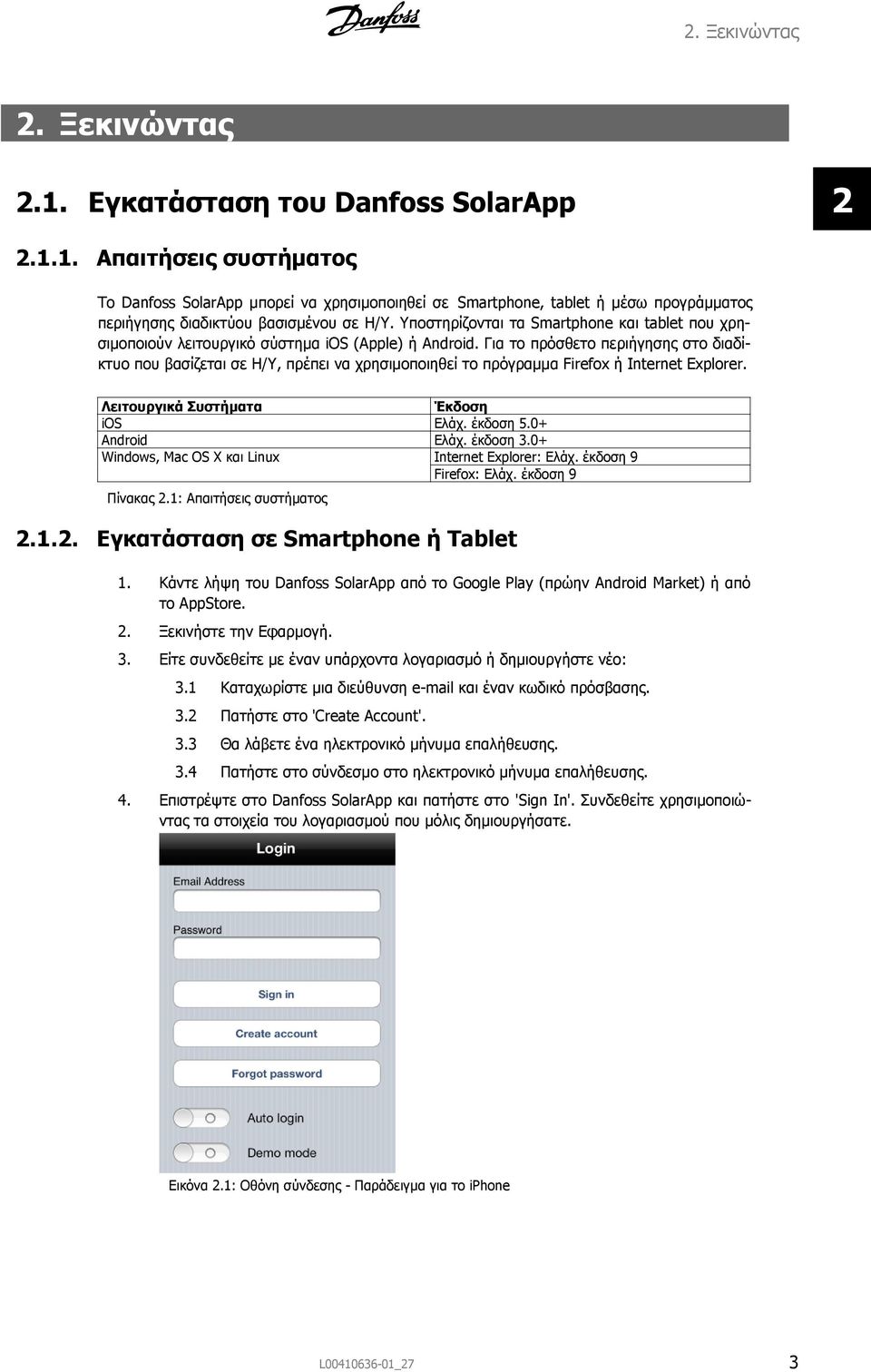

4 2. Ξεκινώντας 2. Ξεκινώντας 2.1. Εγκατάσταση του Danfoss SolarApp Απαιτήσεις συστήματος Το Danfoss SolarApp μπορεί να χρησιμοποιηθεί σε Smartphone, tablet ή μέσω προγράμματος περιήγησης διαδικτύου βασισμένου σε Η/Υ. Υποστηρίζονται τα Smartphone και tablet που χρησιμοποιούν λειτουργικό σύστημα ios (Apple) ή Android. Για το πρόσθετο περιήγησης στο διαδίκτυο που βασίζεται σε Η/Υ, πρέπει να χρησιμοποιηθεί το πρόγραμμα Firefox ή Internet Explorer. Λειτουργικά Συστήματα Έκδοση ios Ελάχ. έκδοση 5.0+ Android Ελάχ. έκδοση 3.0+ Windows, Mac OS X και Linux Internet Explorer: Ελάχ. έκδοση 9 Firefox: Ελάχ. έκδοση 9 Πίνακας 2.1: Απαιτήσεις συστήματος Εγκατάσταση σε Smartphone ή Tablet 1. Κάντε λήψη του Danfoss SolarApp από το Google Play (πρώην Android Market) ή από το AppStore. 2. Ξεκινήστε την Εφαρμογή. 3. Είτε συνδεθείτε με έναν υπάρχοντα λογαριασμό ή δημιουργήστε νέο: 3.1 Καταχωρίστε μια διεύθυνση και έναν κωδικό πρόσβασης. 3.2 Πατήστε στο 'Create Account'. 3.3 Θα λάβετε ένα ηλεκτρονικό μήνυμα επαλήθευσης. 3.4 Πατήστε στο σύνδεσμο στο ηλεκτρονικό μήνυμα επαλήθευσης. 4. Επιστρέψτε στο Danfoss SolarApp και πατήστε στο 'Sign In'. Συνδεθείτε χρησιμοποιώντας τα στοιχεία του λογαριασμού που μόλις δημιουργήσατε. Εικόνα 2.1: Οθόνη σύνδεσης - Παράδειγμα για το iphone L _27 3

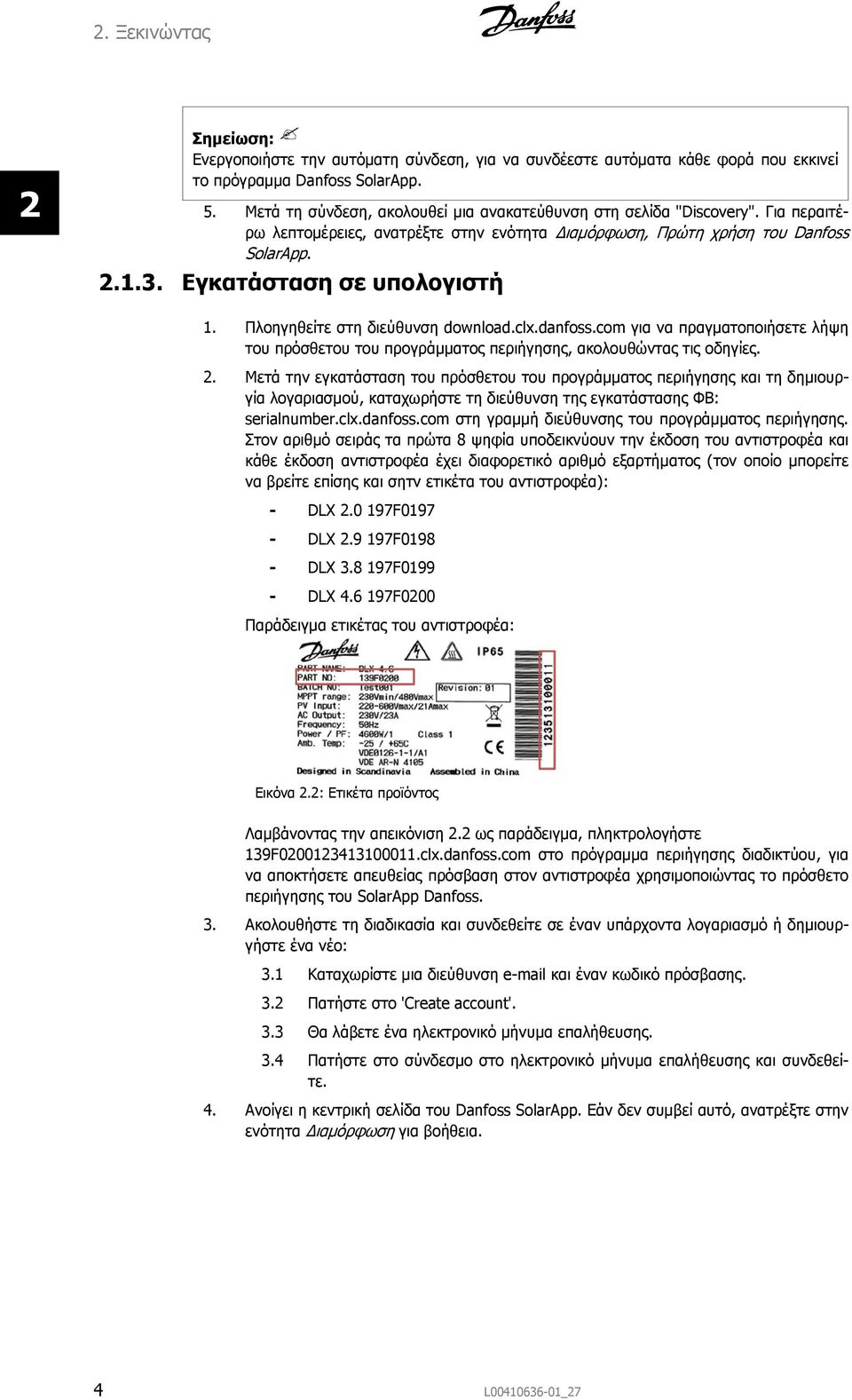

5 2. Ξεκινώντας 2 Ενεργοποιήστε την αυτόματη σύνδεση, για να συνδέεστε αυτόματα κάθε φορά που εκκινεί το πρόγραμμα Danfoss SolarApp. 5. Μετά τη σύνδεση, ακολουθεί μια ανακατεύθυνση στη σελίδα "Discovery". Για περαιτέρω λεπτομέρειες, ανατρέξτε στην ενότητα Διαμόρφωση, Πρώτη χρήση του Danfoss SolarApp Εγκατάσταση σε υπολογιστή 1. Πλοηγηθείτε στη διεύθυνση download.clx.danfoss.com για να πραγματοποιήσετε λήψη του πρόσθετου του προγράμματος περιήγησης, ακολουθώντας τις οδηγίες. 2. Μετά την εγκατάσταση του πρόσθετου του προγράμματος περιήγησης και τη δημιουργία λογαριασμού, καταχωρήστε τη διεύθυνση της εγκατάστασης ΦΒ: serialnumber.clx.danfoss.com στη γραμμή διεύθυνσης του προγράμματος περιήγησης. Στον αριθμό σειράς τα πρώτα 8 ψηφία υποδεικνύουν την έκδοση του αντιστροφέα και κάθε έκδοση αντιστροφέα έχει διαφορετικό αριθμό εξαρτήματος (τον οποίο μπορείτε να βρείτε επίσης και σητν ετικέτα του αντιστροφέα): - DLX F DLX F DLX F DLX F0200 Παράδειγμα ετικέτας του αντιστροφέα: Εικόνα 2.2: Ετικέτα προϊόντος Λαμβάνοντας την απεικόνιση 2.2 ως παράδειγμα, πληκτρολογήστε 139F clx.danfoss.com στο πρόγραμμα περιήγησης διαδικτύου, για να αποκτήσετε απευθείας πρόσβαση στον αντιστροφέα χρησιμοποιώντας το πρόσθετο περιήγησης του SolarApp Danfoss. 3. Ακολουθήστε τη διαδικασία και συνδεθείτε σε έναν υπάρχοντα λογαριασμό ή δημιουργήστε ένα νέο: 3.1 Καταχωρίστε μια διεύθυνση και έναν κωδικό πρόσβασης. 3.2 Πατήστε στο 'Create account'. 3.3 Θα λάβετε ένα ηλεκτρονικό μήνυμα επαλήθευσης. 3.4 Πατήστε στο σύνδεσμο στο ηλεκτρονικό μήνυμα επαλήθευσης και συνδεθείτε. 4. Ανοίγει η κεντρική σελίδα του Danfoss SolarApp. Εάν δεν συμβεί αυτό, ανατρέξτε στην ενότητα Διαμόρφωση για βοήθεια. 4 L _27

6 3. Διαμόρφωση 3. Διαμόρφωση 3.1. Πρώτη χρήση του Danfoss SolarApp Σημαντικό! Ο αντιστροφέας πρέπει να συνδεθεί σε δρομολογητή δικτύου και να διαθέτει έγκυρη διαμόρφωση δικτύου μέσω της διεπαφής Ethernet. Για περισσότερες πληροφορίες σχετικά με την εγκατάσταση και διαμόρφωση του αντιστροφέα, ανατρέξτε στα αντίστοιχα εγχειρίδια του αντιστροφέα. 3 Προτού συνεχίσετε με τη διαμόρφωση, επιβεβαιώστε τη σύνδεση με το ίδιο τοπικό δίκτυο με αυτό που χρησιμοποιεί ο αντιστροφέας. Μετά την εγκατάσταση και τη δημιουργία προφίλ, ανοίγει η σελίδα 'Discovery page'. Μπορείτε να αποκτήσετε πρόσβαση σε αυτή τη σελίδα ανά πάσα στιγμή μέσω του [Ρυθμίσεις Απομακρυσμένη πρόσβαση Σάρωση για τοπικές συσκευές]. Εκεί αναγράφονται όλοι οι αντιστροφείς, με τους οποίους είναι δυνατή η επικοινωνία. Εικόνα 3.1: Σελίδα Discovery Όταν υπάρχει σύνδεση στο ίδιο τοπικό δίκτυο με τον αντιστροφέα, εμφανίζεται η διεύθυνση του αντιστροφέα. Εάν πατήσετε στη διεύθυνση που αναπαριστά τον προσβάσιμο αντιστροφέα (κόκκινο βέλος στην εικόνα), θα εμφανιστεί η κεντρική σελίδα του τρέχοντος αντιστροφέα. Ταυτόχρονα, ο αντιστροφέας διαμορφώνεται για την απομακρυσμένη πρόσβαση από τον τρέχοντα χρήστη. Μπορείτε να προσθέσετε και άλλους χρήστες, όπως περιγράφεται στην ενότητα Ρυθμίσεις, Παροχή Δικαιώματος Απομακρυσμένης Πρόσβασης. Ανατρέξτε στο κεφάλαιο Εφαρμογή και Δεδομένα, για τη λεπτομερή περιγραφή του Danfoss SolarApp. Ρυθμίστε τη σελίδα έναρξης του SolarApp Danfoss ως αρχική σελίδα ή ως σελιδοδείκτη για χρήση με Η/Υ ή με πρόγραμμα περιήγησης του διαδικτύου. L _27 5

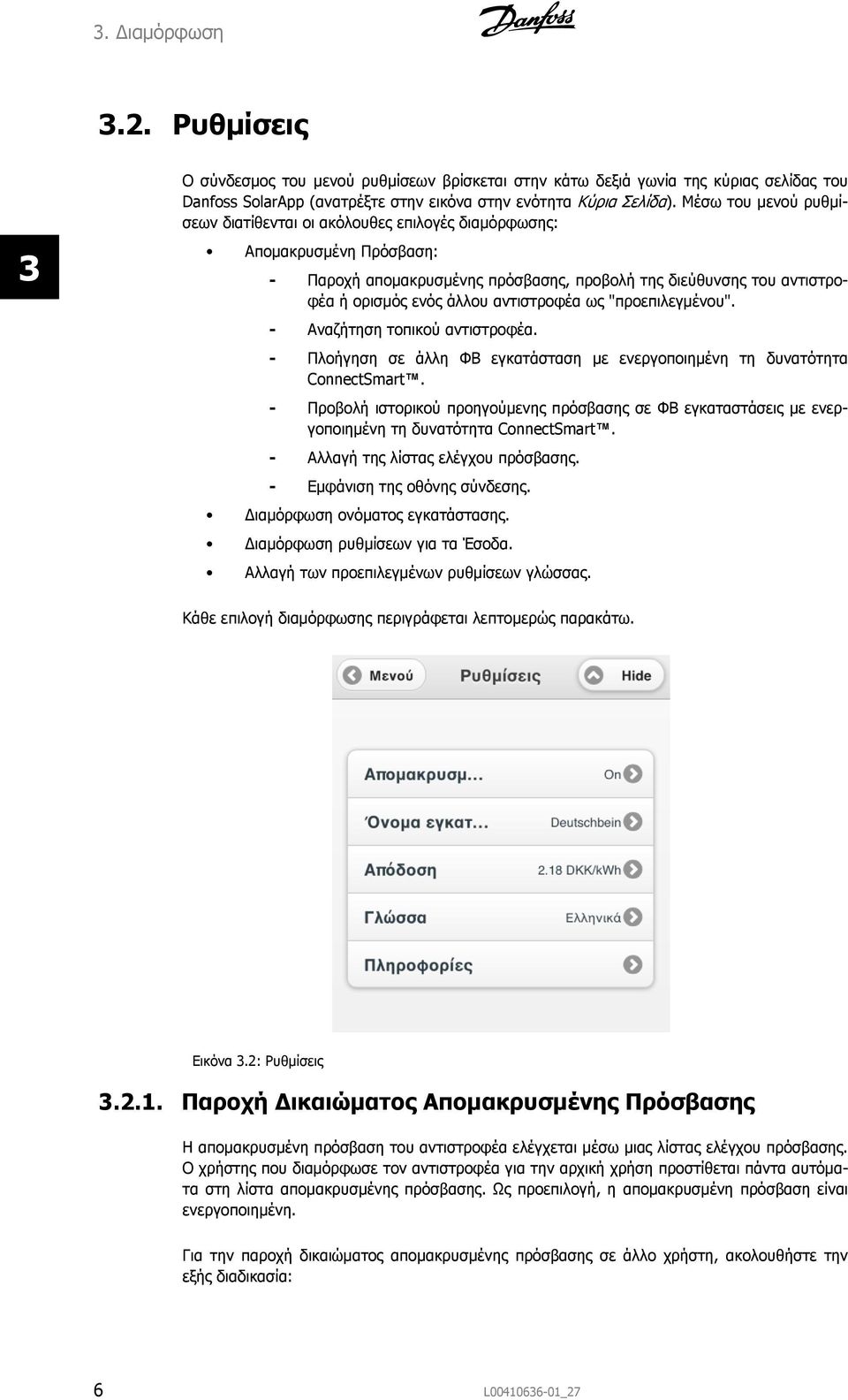

7 3. Διαμόρφωση 3.2. Ρυθμίσεις 3 Ο σύνδεσμος του μενού ρυθμίσεων βρίσκεται στην κάτω δεξιά γωνία της κύριας σελίδας του Danfoss SolarApp (ανατρέξτε στην εικόνα στην ενότητα Κύρια Σελίδα). Μέσω του μενού ρυθμίσεων διατίθενται οι ακόλουθες επιλογές διαμόρφωσης: Απομακρυσμένη Πρόσβαση: - Παροχή απομακρυσμένης πρόσβασης, προβολή της διεύθυνσης του αντιστροφέα ή ορισμός ενός άλλου αντιστροφέα ως "προεπιλεγμένου". - Αναζήτηση τοπικού αντιστροφέα. - Πλοήγηση σε άλλη ΦΒ εγκατάσταση με ενεργοποιημένη τη δυνατότητα ConnectSmart. - Προβολή ιστορικού προηγούμενης πρόσβασης σε ΦΒ εγκαταστάσεις με ενεργοποιημένη τη δυνατότητα ConnectSmart. - Αλλαγή της λίστας ελέγχου πρόσβασης. - Εμφάνιση της οθόνης σύνδεσης. Διαμόρφωση ονόματος εγκατάστασης. Διαμόρφωση ρυθμίσεων για τα Έσοδα. Αλλαγή των προεπιλεγμένων ρυθμίσεων γλώσσας. Κάθε επιλογή διαμόρφωσης περιγράφεται λεπτομερώς παρακάτω. Εικόνα 3.2: Ρυθμίσεις Παροχή Δικαιώματος Απομακρυσμένης Πρόσβασης Η απομακρυσμένη πρόσβαση του αντιστροφέα ελέγχεται μέσω μιας λίστας ελέγχου πρόσβασης. Ο χρήστης που διαμόρφωσε τον αντιστροφέα για την αρχική χρήση προστίθεται πάντα αυτόματα στη λίστα απομακρυσμένης πρόσβασης. Ως προεπιλογή, η απομακρυσμένη πρόσβαση είναι ενεργοποιημένη. Για την παροχή δικαιώματος απομακρυσμένης πρόσβασης σε άλλο χρήστη, ακολουθήστε την εξής διαδικασία: 6 L _27

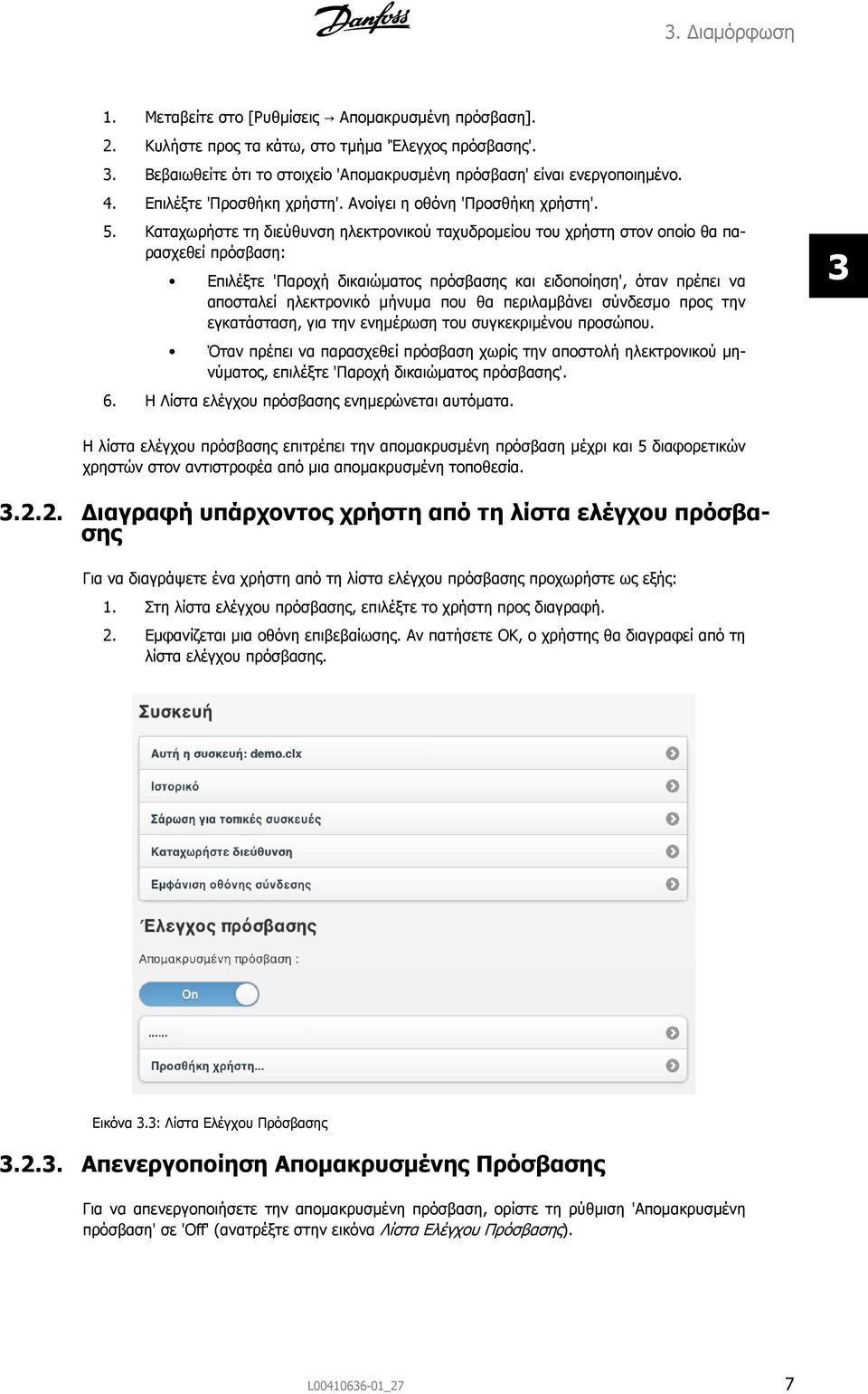

8 3. Διαμόρφωση 1. Μεταβείτε στο [Ρυθμίσεις Απομακρυσμένη πρόσβαση]. 2. Κυλήστε προς τα κάτω, στο τμήμα 'Έλεγχος πρόσβασης'. 3. Βεβαιωθείτε ότι το στοιχείο 'Απομακρυσμένη πρόσβαση' είναι ενεργοποιημένο. 4. Επιλέξτε 'Προσθήκη χρήστη'. Ανοίγει η οθόνη 'Προσθήκη χρήστη'. 5. Καταχωρήστε τη διεύθυνση ηλεκτρονικού ταχυδρομείου του χρήστη στον οποίο θα παρασχεθεί πρόσβαση: Επιλέξτε 'Παροχή δικαιώματος πρόσβασης και ειδοποίηση', όταν πρέπει να αποσταλεί ηλεκτρονικό μήνυμα που θα περιλαμβάνει σύνδεσμο προς την εγκατάσταση, για την ενημέρωση του συγκεκριμένου προσώπου. Όταν πρέπει να παρασχεθεί πρόσβαση χωρίς την αποστολή ηλεκτρονικού μηνύματος, επιλέξτε 'Παροχή δικαιώματος πρόσβασης'. 6. Η Λίστα ελέγχου πρόσβασης ενημερώνεται αυτόματα. 3 Η λίστα ελέγχου πρόσβασης επιτρέπει την απομακρυσμένη πρόσβαση μέχρι και 5 διαφορετικών χρηστών στον αντιστροφέα από μια απομακρυσμένη τοποθεσία Διαγραφή υπάρχοντος χρήστη από τη λίστα ελέγχου πρόσβασης Για να διαγράψετε ένα χρήστη από τη λίστα ελέγχου πρόσβασης προχωρήστε ως εξής: 1. Στη λίστα ελέγχου πρόσβασης, επιλέξτε το χρήστη προς διαγραφή. 2. Εμφανίζεται μια οθόνη επιβεβαίωσης. Αν πατήσετε ΟΚ, ο χρήστης θα διαγραφεί από τη λίστα ελέγχου πρόσβασης. Εικόνα 3.3: Λίστα Ελέγχου Πρόσβασης Απενεργοποίηση Απομακρυσμένης Πρόσβασης Για να απενεργοποιήσετε την απομακρυσμένη πρόσβαση, ορίστε τη ρύθμιση 'Απομακρυσμένη πρόσβαση' σε 'Off' (ανατρέξτε στην εικόνα Λίστα Ελέγχου Πρόσβασης). L _27 7

9 3. Διαμόρφωση Όταν η 'Λίστα Ελέγχου Πρόσβασης' είναι κενή ή όταν η απομακρυσμένη πρόσβαση είναι ρυθμισμένη σε θέση 'Off', ο αντιστροφέας επικοινωνεί με το SolarApp Danfoss μέσω τοπικού δικτύου Πλοήγηση σε άλλη ΦΒ εγκατάσταση με ενεργοποιημένη τη δυνατότητα ConnectSmart Για να πλοηγηθείτε σε άλλη ΦΒ εγκατάσταση με ενεργοποιημένη τη δυνατότητα ConnectSmart : 1. Μεταβείτε στο [Ρυθμίσεις Απομακρυσμένη πρόσβαση Καταχώρηση διεύθυνσης]. 2. Καταχωρίστε το όνομα της εγκατάστασης στην οποία θέλετε να μεταβείτε. Μόλις αποθηκευτεί η διεύθυνση, η σχετική εγκατάσταση θα χρησιμοποιηθεί ως η προεπιλεγμένη εγκατάσταση στην οποία θα συνδέεται το Danfoss SolarApp, όταν ανοίγει. Μέσω του στοιχείου μενού ιστορικού, μπορείτε εύκολα να επιστρέψετε σε εγκαταστάσεις που είχατε επισκεφθεί στο παρελθόν Όνομα εγκατάστασης Το όνομα της εγκατάστασης εμφανίζεται στην κύρια σελίδα στο Danfoss SolarApp. Αυτό το όνομα μπορεί να αλλάξει σε ένα όνομα καθορισμένο από το χρήστη που αποτελείται από ένα μέγιστο αριθμό 30 χαρακτήρων. Μπορούν να χρησιμοποιηθούν ειδικοί χαρακτήρες και κενά διαστήματα Απόδοση Για να αλλάξετε το νόμισμα και την 'Τιμή ανά kwh', μεταβείτε στο [Ρυθμίσεις Απόδοση]. Επί του παρόντος υποστηρίζονται τα νομίσματα Ευρώ, DKK, USD και GBP Γλώσσα Στη σελίδα ρυθμίσεων, μπορείτε να ρυθμίσετε τις εφαρμογές για την τρέχουσα γλώσσα Πληροφορίες Σε αυτό το σημείο εμφανίζεται ο αριθμός σειράς και η διεύθυνση MAC, μαζί με τις εκδόσεις λογισμικού και υλικού του αντιστροφέα. 8 L _27

10 4. Εφαρμογή και Δεδομένα 4. Εφαρμογή και Δεδομένα 4.1. Κύρια Σελίδα Κατά την εκκίνηση του Danfoss SolarApp, μετά την αρχική διαμόρφωση και είτε μέσω Smartphone, tablet ή με Η/Υ και πρόγραμμα περιήγησης, εμφανίζεται η ακόλουθη κύρια σελίδα: 4 Εικόνα 4.1: Κύρια σελίδα στο Tablet Περιμένετε μερικά λεπτά από την ενεργοποίηση του αντιστροφέα για να εμφανιστούν οι σωστές τιμές στην κύρια σελίδα (περιμένετε για την αρχική συλλογή δεδομένων). Η κύρια σελίδα εμφανίζει όλα τα σημαντικά δεδομένα παραγωγής της εγκατάστασης, συμπεριλαμβανομένου ενός ονόματος εγκατάστασης που έχει οριστεί από το χρήστη και τις ρυθμίσεις τρέχουσας ημερομηνίας και ώρας. Για τη διαμόρφωση, ανατρέξτε στην ενότητα Ρυθμίσεις. Από την κύρια σελίδα πλοηγηθείτε σε σελίδες με πιο λεπτομερείς πληροφορίες, πατώντας στους μεμονωμένους κύκλους και συνδέσμους (η περιγραφή αντιστοιχεί στην κύρια σελίδα κατά τη χρήση tablet ή Η/Υ): Πατήστε στο 'Δείτε παραγωγή' (μεγάλος κύκλος στην αριστερή πλευρά) για να δείτε γραφήματα με δεδομένα παραγωγής, ανατρέξτε στην ενότητα Γραφήματα Παραγωγής. Πατήστε στο 'Δείτε καθεστώς' (άνω δεξιός κύκλος) για να δείτε τη λεπτομερή κατάσταση του αντιστροφέα και την τρέχουσα απόδοση ισχύος, ανατρέξτε στην ενότητα Κατάσταση Εγκατάστασης. Πατήστε στο 'Δείτε αρχείο καταγραφής' (κάτω δεξιός κύκλος) για να δείτε την εξοικονόμηση CO2 της εγκατάστασης, σε σύγκριση με την τυπική παραγωγή ηλεκτρισμού. L _27 9

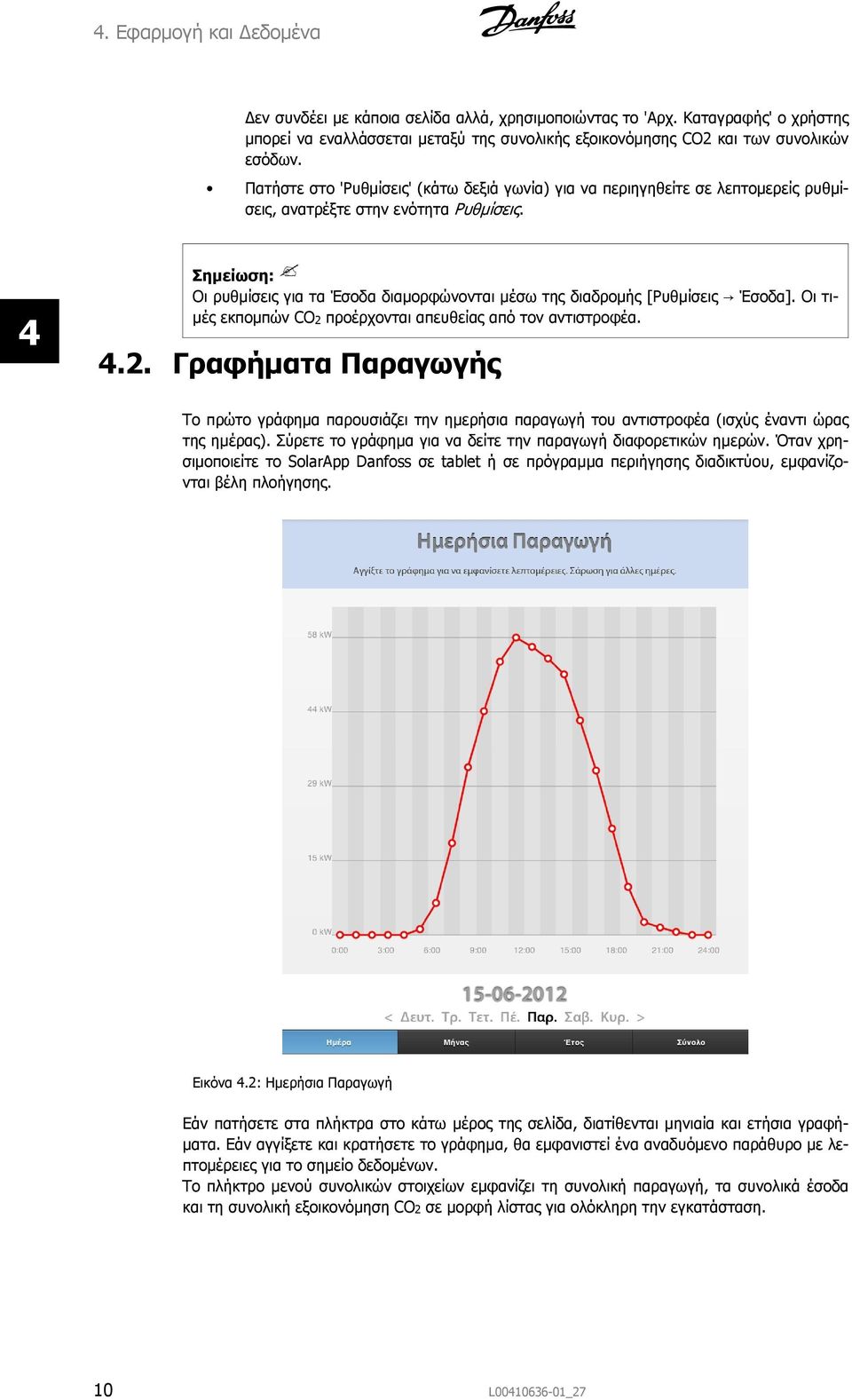

11 4. Εφαρμογή και Δεδομένα Δεν συνδέει με κάποια σελίδα αλλά, χρησιμοποιώντας το 'Αρχ. Καταγραφής' ο χρήστης μπορεί να εναλλάσσεται μεταξύ της συνολικής εξοικονόμησης CO2 και των συνολικών εσόδων. Πατήστε στο 'Ρυθμίσεις' (κάτω δεξιά γωνία) για να περιηγηθείτε σε λεπτομερείς ρυθμίσεις, ανατρέξτε στην ενότητα Ρυθμίσεις. 4 Οι ρυθμίσεις για τα Έσοδα διαμορφώνονται μέσω της διαδρομής [Ρυθμίσεις Έσοδα]. Οι τιμές εκπομπών CO2 προέρχονται απευθείας από τον αντιστροφέα Γραφήματα Παραγωγής Το πρώτο γράφημα παρουσιάζει την ημερήσια παραγωγή του αντιστροφέα (ισχύς έναντι ώρας της ημέρας). Σύρετε το γράφημα για να δείτε την παραγωγή διαφορετικών ημερών. Όταν χρησιμοποιείτε το SolarApp Danfoss σε tablet ή σε πρόγραμμα περιήγησης διαδικτύου, εμφανίζονται βέλη πλοήγησης. Εικόνα 4.2: Ημερήσια Παραγωγή Εάν πατήσετε στα πλήκτρα στο κάτω μέρος της σελίδα, διατίθενται μηνιαία και ετήσια γραφήματα. Εάν αγγίξετε και κρατήσετε το γράφημα, θα εμφανιστεί ένα αναδυόμενο παράθυρο με λεπτομέρειες για το σημείο δεδομένων. Το πλήκτρο μενού συνολικών στοιχείων εμφανίζει τη συνολική παραγωγή, τα συνολικά έσοδα και τη συνολική εξοικονόμηση CO2 σε μορφή λίστας για ολόκληρη την εγκατάσταση. 10 L _27

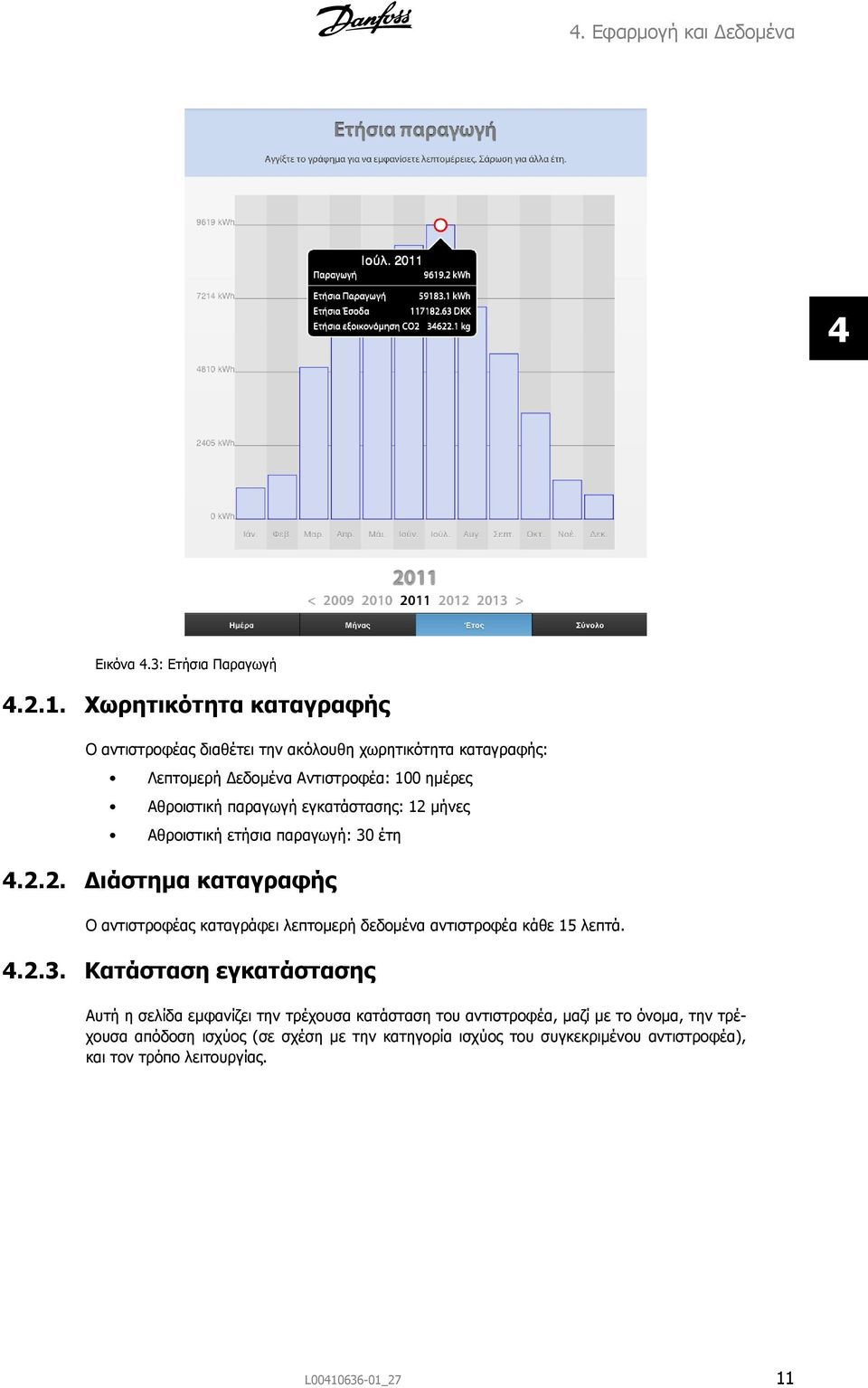

12 4. Εφαρμογή και Δεδομένα 4 Εικόνα 4.3: Ετήσια Παραγωγή Χωρητικότητα καταγραφής Ο αντιστροφέας διαθέτει την ακόλουθη χωρητικότητα καταγραφής: Λεπτομερή Δεδομένα Αντιστροφέα: 100 ημέρες Αθροιστική παραγωγή εγκατάστασης: 12 μήνες Αθροιστική ετήσια παραγωγή: 30 έτη Διάστημα καταγραφής Ο αντιστροφέας καταγράφει λεπτομερή δεδομένα αντιστροφέα κάθε 15 λεπτά Κατάσταση εγκατάστασης Αυτή η σελίδα εμφανίζει την τρέχουσα κατάσταση του αντιστροφέα, μαζί με το όνομα, την τρέχουσα απόδοση ισχύος (σε σχέση με την κατηγορία ισχύος του συγκεκριμένου αντιστροφέα), και τον τρόπο λειτουργίας. L _27 11

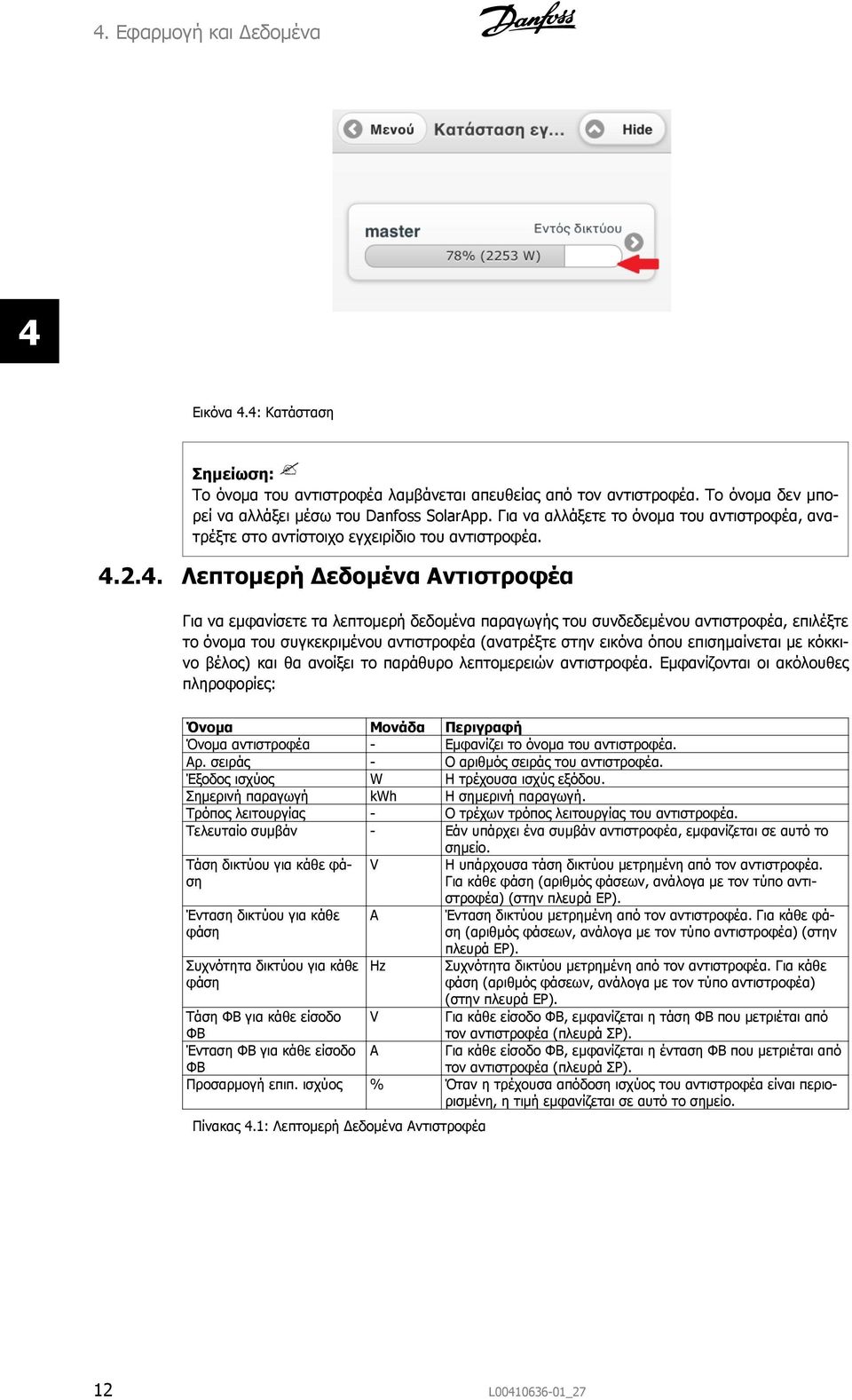

13 4. Εφαρμογή και Δεδομένα 4 Εικόνα 4.4: Κατάσταση Το όνομα του αντιστροφέα λαμβάνεται απευθείας από τον αντιστροφέα. Το όνομα δεν μπορεί να αλλάξει μέσω του Danfoss SolarApp. Για να αλλάξετε το όνομα του αντιστροφέα, ανατρέξτε στο αντίστοιχο εγχειρίδιο του αντιστροφέα Λεπτομερή Δεδομένα Αντιστροφέα Για να εμφανίσετε τα λεπτομερή δεδομένα παραγωγής του συνδεδεμένου αντιστροφέα, επιλέξτε το όνομα του συγκεκριμένου αντιστροφέα (ανατρέξτε στην εικόνα όπου επισημαίνεται με κόκκινο βέλος) και θα ανοίξει το παράθυρο λεπτομερειών αντιστροφέα. Εμφανίζονται οι ακόλουθες πληροφορίες: Όνομα Μονάδα Περιγραφή Όνομα αντιστροφέα - Εμφανίζει το όνομα του αντιστροφέα. Αρ. σειράς - Ο αριθμός σειράς του αντιστροφέα. Έξοδος ισχύος W Η τρέχουσα ισχύς εξόδου. Σημερινή παραγωγή kwh Η σημερινή παραγωγή. Τρόπος λειτουργίας - Ο τρέχων τρόπος λειτουργίας του αντιστροφέα. Τελευταίο συμβάν - Εάν υπάρχει ένα συμβάν αντιστροφέα, εμφανίζεται σε αυτό το σημείο. Τάση δικτύου για κάθε φάση Ένταση δικτύου για κάθε φάση Συχνότητα δικτύου για κάθε φάση V A Hz Η υπάρχουσα τάση δικτύου μετρημένη από τον αντιστροφέα. Για κάθε φάση (αριθμός φάσεων, ανάλογα με τον τύπο αντιστροφέα) (στην πλευρά ΕΡ). Ένταση δικτύου μετρημένη από τον αντιστροφέα. Για κάθε φάση (αριθμός φάσεων, ανάλογα με τον τύπο αντιστροφέα) (στην πλευρά ΕΡ). Συχνότητα δικτύου μετρημένη από τον αντιστροφέα. Για κάθε φάση (αριθμός φάσεων, ανάλογα με τον τύπο αντιστροφέα) (στην πλευρά ΕΡ). Για κάθε είσοδο ΦΒ, εμφανίζεται η τάση ΦΒ που μετριέται από τον αντιστροφέα (πλευρά ΣΡ). Για κάθε είσοδο ΦΒ, εμφανίζεται η ένταση ΦΒ που μετριέται από τον αντιστροφέα (πλευρά ΣΡ). Τάση ΦΒ για κάθε είσοδο V ΦΒ Ένταση ΦΒ για κάθε είσοδο A ΦΒ Προσαρμογή επιπ. ισχύος % Όταν η τρέχουσα απόδοση ισχύος του αντιστροφέα είναι περιορισμένη, η τιμή εμφανίζεται σε αυτό το σημείο. Πίνακας 4.1: Λεπτομερή Δεδομένα Αντιστροφέα 12 L _27
