ΤΕΧΝΙΚΟΣ ΦΑΚΕΛΟΣ Η ΝΕΑ ΓΕΝΝΙΑ ΘΕΡΜΟΔΥΝΑΜΙΚΟΥ ΣΥΛΛΕΚΤΗ ΗΛΙΑΚΗΣ ΕΝΕΡΓΕΙΑΣ

Transcript

1 ΤΕΧΝΙΚΟΣ ΦΑΚΕΛΟΣ Η ΝΕΑ ΓΕΝΝΙΑ ΘΕΡΜΟΔΥΝΑΜΙΚΟΥ ΣΥΛΛΕΚΤΗ ΗΛΙΑΚΗΣ ΕΝΕΡΓΕΙΑΣ ΖΕΣΤΟ ΝΕΡΟ - ΘΕΡΜΑΝΣΗ ΧΩΡΟΥ ΘΕΡΜΑΝΣΗ ΠΙΣΙΝΩΝ ΑΚΟΜΗ ΚΑΙ ΜΕ ΑΕΡΑ, ΒΡΟΧΗ ΚΑΙ ΧΩΡΙΣ ΗΛΙΟ ΓΙΑ 365 ΗΜΈΡΕΣ 1 Σ ε λ ί δ α

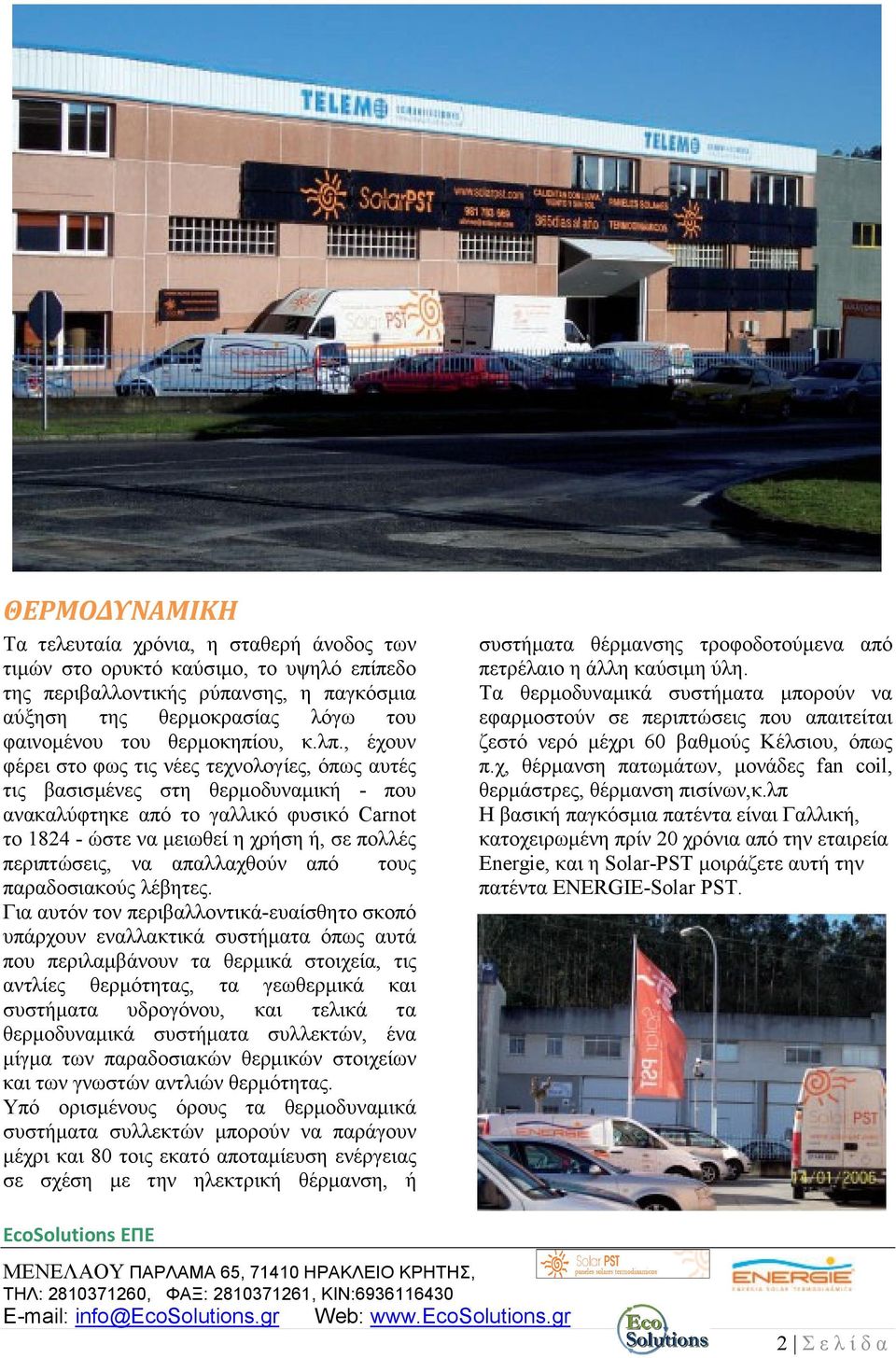

2 ΘΕΡΜΟΔΥΝΑΜΙΚΗ Τα τελευταία χρόνια, η σταθερή άνοδος των τιμών στο ορυκτό καύσιμο, το υψηλό επίπεδο της περιβαλλοντικής ρύπανσης, η παγκόσμια αύξηση της θερμοκρασίας λόγω του φαινομένου του θερμοκηπίου, κ.λπ., έχουν φέρει στο φως τις νέες τεχνολογίες, όπως αυτές τις βασισμένες στη θερμοδυναμική - που ανακαλύφτηκε από το γαλλικό φυσικό Carnot το ώστε να μειωθεί η χρήση ή, σε πολλές περιπτώσεις, να απαλλαχθούν από τους παραδοσιακούς λέβητες. Για αυτόν τον περιβαλλοντικά-ευαίσθητο σκοπό υπάρχουν εναλλακτικά συστήματα όπως αυτά που περιλαμβάνουν τα θερμικά στοιχεία, τις αντλίες θερμότητας, τα γεωθερμικά και συστήματα υδρογόνου, και τελικά τα θερμοδυναμικά συστήματα συλλεκτών, ένα μίγμα των παραδοσιακών θερμικών στοιχείων και των γνωστών αντλιών θερμότητας. Υπό ορισμένους όρους τα θερμοδυναμικά συστήματα συλλεκτών μπορούν να παράγουν μέχρι και 80 τοις εκατό αποταμίευση ενέργειας σε σχέση με την ηλεκτρική θέρμανση, ή συστήματα θέρμανσης τροφοδοτούμενα από πετρέλαιο η άλλη καύσιμη ύλη. Τα θερμοδυναμικά συστήματα μπορούν να εφαρμοστούν σε περιπτώσεις που απαιτείται ζεστό νερό μέχρι 60 βαθμούς Κέλσιου, όπως π.χ, θέρμανση πατωμάτων, μονάδες fan coil, θερμάστρες, θέρμανση πισίνων,κ.λπ Η βασική παγκόσμια πατέντα είναι Γαλλική, κατοχειρωμένη πρίν 20 χρόνια από την εταιρεία Energie, και η Solar-PST μοιράζετε αυτή την πατέντα ENERGIE-Solar PST. 2 Σ ε λ ί δ α

3 ΒΑΣΙΚΑ Θερμότητα και θερμοκρασία Όπως συμβαίνει με πολλές βασικές έννοιες στη φυσική, μερικές φορές ο καθορισμός της θερμότητας δεν είναι πολύ σαφής. Η έννοια της θερμότητας συνδέεται στενά με αυτήν της θερμοκρασίας, αλλά δεν είναι το ίδιο πράγμα. Η θερμότητα εξαρτάται επίσης από τη μάζα των στοιχείων και των σωματικών ιδιοτήτων τους. Σκεφτείτε αυτό το πείραμα: Πάρτε 1 κιλό του σιδήρου και 1 κιλό μολύβδου και θερμάνετε μέχρι 100 βαθμούς Κελσίου. Κατόπιν τοποθετήστε καθένα από αυτά σε χωριστά δοχεία με 2 λίτρα νερού σε 20 βαθμούς Κελσίου το καθένα, και περιμένετε το θερμικό αποτέλεσμα. Θα παρατηρήσουμε ότι ο παραλήπτης που περιέχει το σίδηρο φθάνει σε μια υψηλότερη θερμοκρασία από αυτή που έχει ο μόλυβδος. Κατά συνέπεια, είναι απαραίτητο να γίνει διάκριση μεταξύ της έννοιας της θερμοκρασίας και της θερμότητας. Συνεπώς είναι λογικό να θεωρηθεί ότι το σώμα που παρήγαγε την υψηλότερη θερμοκρασία ήταν αυτό «με» την υψηλότερη απόδοση θερμότητας. Η μονάδα για να μετρήσουμε την απόδοση θερμότητας είναι η «θερμίδα». Δεδομένου ότι δεν είναι μια πολύ μεγάλη μονάδα μέτρησης, η χιλιοθερμίδα χρησιμοποιείται πολύ συχνά. Επίσης σήμερα χρησιμοποιούμε τα βάτ(w) ή το κιλοβάτ (KW). Η μονάδα της θερμότητας ορίζεται ως: η ποσότητα θερμότητας που απαιτείται για να αυξήσουμε, από 1 βαθμό, τη θερμοκρασία μιας ποσότητας νερού σε 15 βαθμούς. ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ Τα θερμοδυναμικά συστήματα θέρμανσης είναι βασισμένα στους νόμους της θερμοδυναμικής, επειδή εκμεταλλεύονται τις σωματικές ιδιότητες ενός αερίου. Το αέριο αυτό, όταν αλλάζει κατάσταση (υγρό-αέριο, υγροποιημένο αέριο), χρησιμοποιείται για να μεταφέρει τη θερμότητα που απορροφάτε από τους συλλέκτες, προς στο νερό που θέλουμε να θερμάνουμε. Χρησιμοποιούμε δύο γνωστά αέρια, 134-α και 407-γ, και τα δυο είναι συμμορφωμένα με τους ευρωπαϊκούς κανονισμούς και είναι από τα πιο δημοφιλή αέρια μέχρι σήμερα. Το σύστημά μας λειτουργεί παρομοίως όπως ένα κανονικό ψυγείο. Δηλαδή υπάρχει ένα κρύο μέρος, ένα ζεστό μέρος, και έναν συμπιεστή αερίου - χρησιμοποιούμε το γερμανικό συμπιεστή Copeland-. Το κρύο μέρος αποτελείται από τους συλλέκτες, και το ζεστό μέρος από τον εναλλάκτη θερμότητας. Το σύστημα δουλεύει ως εξής: Όταν ξεκινάει το θερμοδυναμικό σύστημα, ο συμπιεστής συμπιέζει το αέριο, με συνέπεια να αυξηθεί η θερμοκρασία του έως 120 βαθμούς Κελσίου περίπου. Αυτό το αερίο μεταφέρει όλη την θερμότητά του στο νερό με τη βοήθεια ενός εναλλάκτη θερμότητας. Εδώ το αέριο μετατρέπεται σε υγρό ως συνέπεια της υψηλής πίεσης, (22 ατμόσφαιρες περίπου). Μόλις υγροποιηθεί, το ψυκτικό υγρό ρέει σε μια δεξαμενή αποκαλούμενη «υγρό κιβώτιο». Κατόπιν διαρρέει μέσου μιας βαλβίδας, που ρυθμίζει την έξοδο του υγρού προς στους συλλέκτες, ανάλογα με τη θερμοκρασία τους. Αυτή η βαλβίδα καλείται «βαλβίδα εκτόνωσης». Το υγρό, σε μορφή σταγονιδίων, περνάει μέσω Ισοδυναμίες: 1 kcal = kjoule ή 1 kcal = Watt/ώρα 3 Σ ε λ ί δ α

4 της αφυδατωμένης σωλήνωσης χαλκού στους συλλέκτες, όπου τα μικρά σταγονίδια, υπό την επίδραση της θερμότητας των συλλεκτών, υφίστανται μια ξαφνική αλλαγή της κατάστασης τους και μετατρέπονται σε θερμό αέριο. Όταν το αέριο βγαίνει από τους συλλέκτες η θερμοκρασία του μπορεί να είναι μεταξύ 10 και 60 βαθμών Κελσίου, λόγω της θερμότητας που απορροφάτε από τον ήλιο, τη βροχή και τον αέρα. Κατόπιν στέλνεται μέσω του σωλήνα αναρρόφησης του συμπιεστή, όπου θα συμπιεστεί ξανά, επαναλαμβάνοντας κατά συνέπεια τον κύκλο μέχρι το νερό που σκοπεύουμε να ζεστάνουμε να φτάσει την επιθυμητή θερμοκρασία των 40 ή 60 βαθμών κελσίου. ΨΥΚΤΙΚΟ ΑΕΡΙΟ Μια ψυκτική ουσία είναι μια οποιαδήποτε ουσία με ένα χαμηλό σημείο βράσης, ικανή να απορροφήσει μεγάλες ποσότητες θερμότητας εξαιτίας της μεταβολής της κατάστασης της. Φυσικά, σε αυτήν την περίπτωση μιλάμε για τα υγρά που μετατρέπονται σε αέρια και αντίστροφα. Υπάρχουν πολλές ψυκτικές ουσίες υγρά και αέρια, το πιο δημοφιλές είναι το νερό, αλλά μπορεί μόνο να χρησιμοποιηθεί για να ψύξει συστήματα με θερμοκρασίες μεταξύ 0 και 100 βαθμών Κελσίου. Μια άλλη γνωστή ουσία για τη βιομηχανική ψύξη είναι αμμωνία. Είναι ένα πολύ αποδοτικό ψυκτικό μέσο, αλλά πολύ τοξικό και διαβρωτικό. Στην περίπτωσή μας χρησιμοποιούμε τα αέρια 134-Α και 407-C, με τα σημεία βράσης κοντά σε -30 βαθμούς Κέλσιου, έτσι είναι ιδανικά για να μεταφέρουν τη θερμότητα στο επίπεδο θερμοκρασίας κοντά σε -5 βαθμούς Κέλσιου. Υπάρχουν πολλά χαρακτηριστικά γνωρίσματα από αυτά τα αέρια: Άφλεκτα. Αντιδιαβρωτικά. Μη τοξικά. Χημικά σταθερά σε υψηλές πιέσεις και θερμοκρασίες. Αβλαβή προς στα στοιχεία του συστήματος. Κατάλληλο για τα λιπαντικά των συμπιεστών. Έχουν μεγάλη θερμότητα ατμοποίησης. Δεν περιέχουν χλώριο, μια ουσία επιβλαβής για το στρώμα του όζοντος. Ανιχνεύονται εύκολα από οποιοδήποτε κοινό ανιχνευτή διαρροών. Είναι εύκολο να χειρισθούν από τους τεχνικούς. 4 Σ ε λ ί δ α

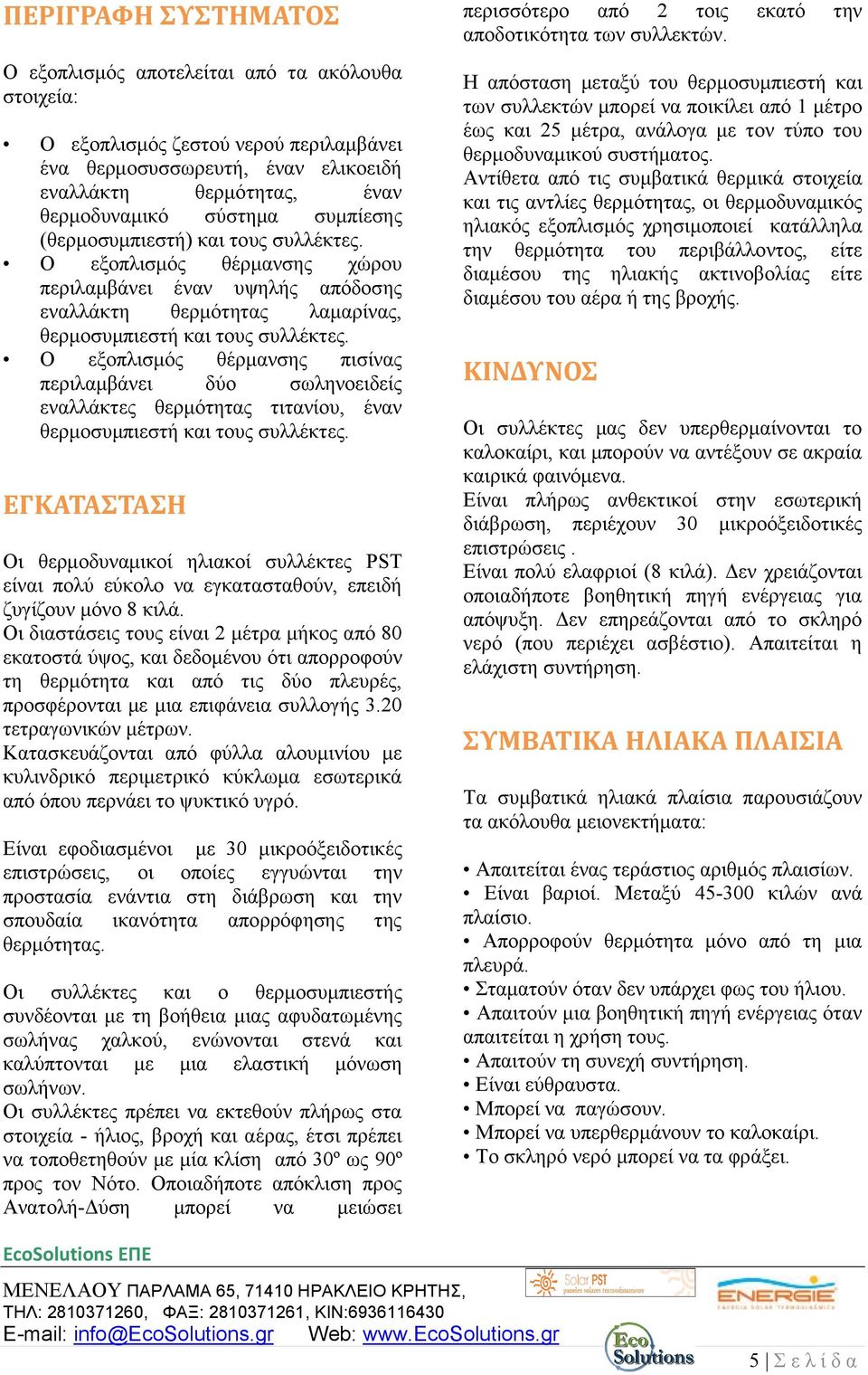

5 ΠΕΡΙΓΡΑΦΗ ΣΥΣΤΗΜΑΤΟΣ Ο εξοπλισμός αποτελείται από τα ακόλουθα στοιχεία: Ο εξοπλισμός ζεστού νερού περιλαμβάνει ένα θερμοσυσσωρευτή, έναν ελικοειδή εναλλάκτη θερμότητας, έναν θερμοδυναμικό σύστημα συμπίεσης (θερμοσυμπιεστή) και τους συλλέκτες. Ο εξοπλισμός θέρμανσης χώρου περιλαμβάνει έναν υψηλής απόδοσης εναλλάκτη θερμότητας λαμαρίνας, θερμοσυμπιεστή και τους συλλέκτες. Ο εξοπλισμός θέρμανσης πισίνας περιλαμβάνει δύο σωληνοειδείς εναλλάκτες θερμότητας τιτανίου, έναν θερμοσυμπιεστή και τους συλλέκτες. ΕΓΚΑΤΑΣΤΑΣΗ Οι θερμοδυναμικοί ηλιακοί συλλέκτες PST είναι πολύ εύκολο να εγκατασταθούν, επειδή ζυγίζουν μόνο 8 κιλά. Οι διαστάσεις τους είναι 2 μέτρα μήκος από 80 εκατοστά ύψος, και δεδομένου ότι απορροφούν τη θερμότητα και από τις δύο πλευρές, προσφέρονται με μια επιφάνεια συλλογής 3.20 τετραγωνικών μέτρων. Κατασκευάζονται από φύλλα αλουμινίου με κυλινδρικό περιμετρικό κύκλωμα εσωτερικά από όπου περνάει το ψυκτικό υγρό. Είναι εφοδιασμένοι με 30 μικροόξειδοτικές επιστρώσεις, οι οποίες εγγυώνται την προστασία ενάντια στη διάβρωση και την σπουδαία ικανότητα απορρόφησης της θερμότητας. Οι συλλέκτες και ο θερμοσυμπιεστής συνδέονται με τη βοήθεια μιας αφυδατωμένης σωλήνας χαλκού, ενώνονται στενά και καλύπτονται με μια ελαστική μόνωση σωλήνων. Οι συλλέκτες πρέπει να εκτεθούν πλήρως στα στοιχεία - ήλιος, βροχή και αέρας, έτσι πρέπει να τοποθετηθούν με μία κλίση από 30º ως 90º προς τον Νότο. Οποιαδήποτε απόκλιση προς Ανατολή-Δύση μπορεί να μειώσει περισσότερο από 2 τοις εκατό την αποδοτικότητα των συλλεκτών. Η απόσταση μεταξύ του θερμοσυμπιεστή και των συλλεκτών μπορεί να ποικίλει από 1 μέτρο έως και 25 μέτρα, ανάλογα με τον τύπο του θερμοδυναμικού συστήματος. Αντίθετα από τις συμβατικά θερμικά στοιχεία και τις αντλίες θερμότητας, οι θερμοδυναμικός ηλιακός εξοπλισμός χρησιμοποιεί κατάλληλα την θερμότητα του περιβάλλοντος, είτε διαμέσου της ηλιακής ακτινοβολίας είτε διαμέσου του αέρα ή της βροχής. ΚΙΝΔΥΝΟΣ Οι συλλέκτες μας δεν υπερθερμαίνονται το καλοκαίρι, και μπορούν να αντέξουν σε ακραία καιρικά φαινόμενα. Είναι πλήρως ανθεκτικοί στην εσωτερική διάβρωση, περιέχουν 30 μικροόξειδοτικές επιστρώσεις. Είναι πολύ ελαφριοί (8 κιλά). Δεν χρειάζονται οποιαδήποτε βοηθητική πηγή ενέργειας για απόψυξη. Δεν επηρεάζονται από το σκληρό νερό (που περιέχει ασβέστιο). Απαιτείται η ελάχιστη συντήρηση. ΣΥΜΒΑΤΙΚΑ ΗΛΙΑΚΑ ΠΛΑΙΣΙΑ Τα συμβατικά ηλιακά πλαίσια παρουσιάζουν τα ακόλουθα μειονεκτήματα: Απαιτείται ένας τεράστιος αριθμός πλαισίων. Είναι βαριοί. Μεταξύ κιλών ανά πλαίσιο. Απορροφούν θερμότητα μόνο από τη μια πλευρά. Σταματούν όταν δεν υπάρχει φως του ήλιου. Απαιτούν μια βοηθητική πηγή ενέργειας όταν απαιτείται η χρήση τους. Απαιτούν τη συνεχή συντήρηση. Είναι εύθραυστα. Μπορεί να παγώσουν. Μπορεί να υπερθερμάνουν το καλοκαίρι. Το σκληρό νερό μπορεί να τα φράξει. 5 Σ ε λ ί δ α

6 ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ Απαιτούνται τα ακόλουθα στοιχεία: Σύστημα απόψυξης, το οποίο χρησιμοποιεί το 15 τοις εκατό της παραχθείσας ενέργειας. ΣΥΣΤΗΜΑΤΑ ΓΙΑ ΤΟΝ ΚΑΤΑΜΕΡΙΣΜΟ ΤΗΣ ΘΕΡΜΟΤΗΤΑΣ Υπάρχουν διάφορα γνωστά συστήματα τα οποία κάνουν καταμερισμό της θερμότητας και των διαστημάτων προθέρμανσης. Τα δημοφιλέστερα είναι: Θερμενόμενα πατώματα Θερμαντικά σώματα αλουμινίου Μια συσκευή εξαερισμού, η οποία ξοδεύει πολλή ενέργεια και παράγει θόρυβο. Συσκευές για να αντιστραφεί ο κύκλος ψύξης, οι οποίες έχουν επιπτώσεις στην αξιοπιστία. Ηλεκτρικά στοιχεία θέρμανσης, τα οποία αυξάνουν την κατανάλωση ηλεκτρικής ενέργειας και μικραίνουν την αποδοτικότητα του συστήματος. Θερμάστρες ή Fan Coils 6 Σ ε λ ί δ α

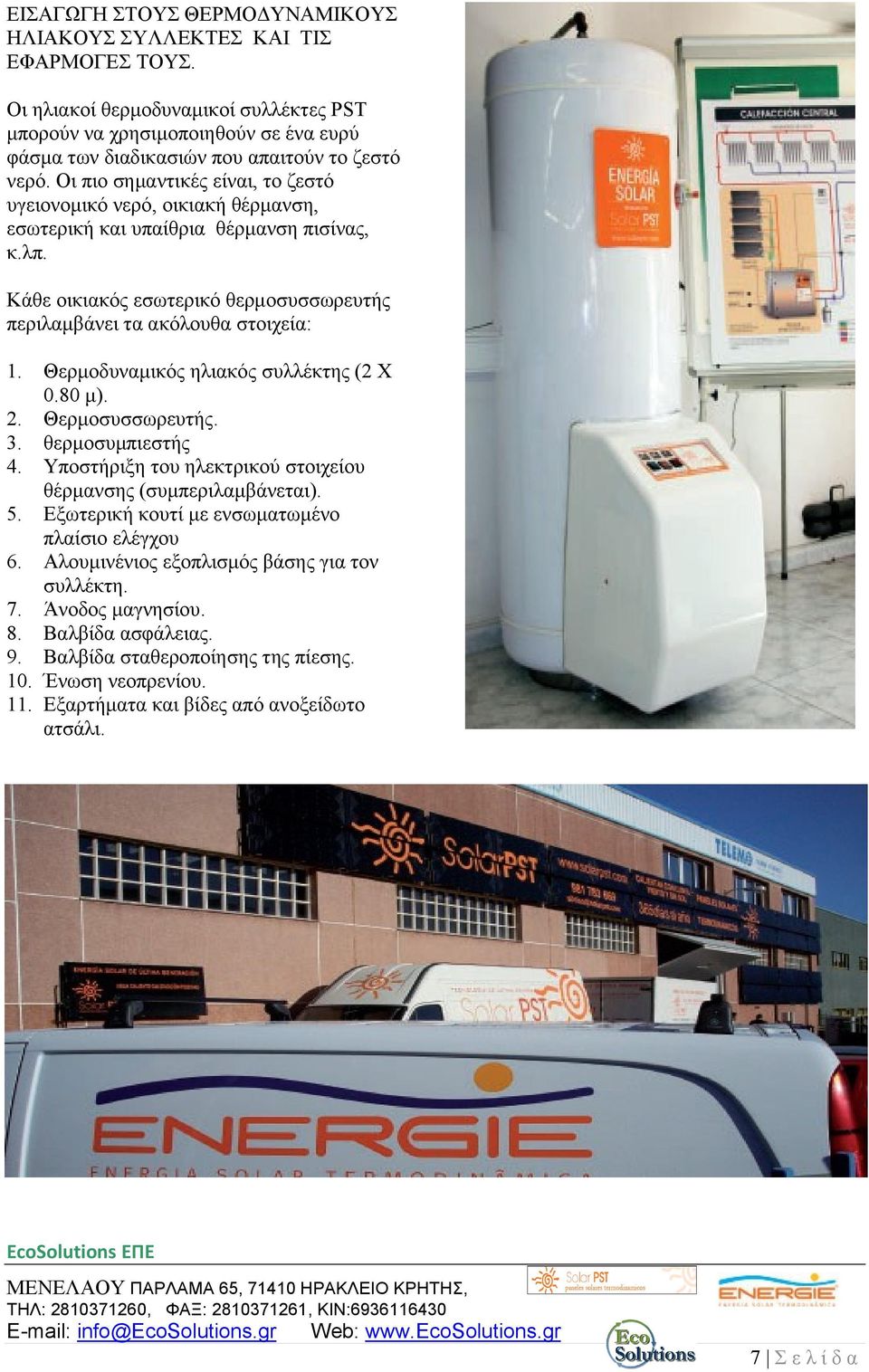

7 ΕΙΣΑΓΩΓΗ ΣΤΟΥΣ ΘΕΡΜΟΔΥΝΑΜΙΚΟΥΣ ΗΛΙΑΚΟΥΣ ΣΥΛΛΕΚΤΕΣ ΚΑΙ ΤΙΣ ΕΦΑΡΜΟΓΕΣ ΤΟΥΣ. Οι ηλιακοί θερμοδυναμικοί συλλέκτες PST μπορούν να χρησιμοποιηθούν σε ένα ευρύ φάσμα των διαδικασιών που απαιτούν το ζεστό νερό. Οι πιο σημαντικές είναι, το ζεστό υγειονομικό νερό, οικιακή θέρμανση, εσωτερική και υπαίθρια θέρμανση πισίνας, κ.λπ. Κάθε οικιακός εσωτερικό θερμοσυσσωρευτής περιλαμβάνει τα ακόλουθα στοιχεία: 1. Θερμοδυναμικός ηλιακός συλλέκτης (2 X 0.80 μ). 2. Θερμοσυσσωρευτής. 3. θερμοσυμπιεστής 4. Υποστήριξη του ηλεκτρικού στοιχείου θέρμανσης (συμπεριλαμβάνεται). 5. Εξωτερική κουτί με ενσωματωμένο πλαίσιο ελέγχου 6. Αλουμινένιος εξοπλισμός βάσης για τον συλλέκτη. 7. Άνοδος μαγνησίου. 8. Βαλβίδα ασφάλειας. 9. Βαλβίδα σταθεροποίησης της πίεσης. 10. Ένωση νεοπρενίου. 11. Εξαρτήματα και βίδες από ανοξείδωτο ατσάλι. 7 Σ ε λ ί δ α

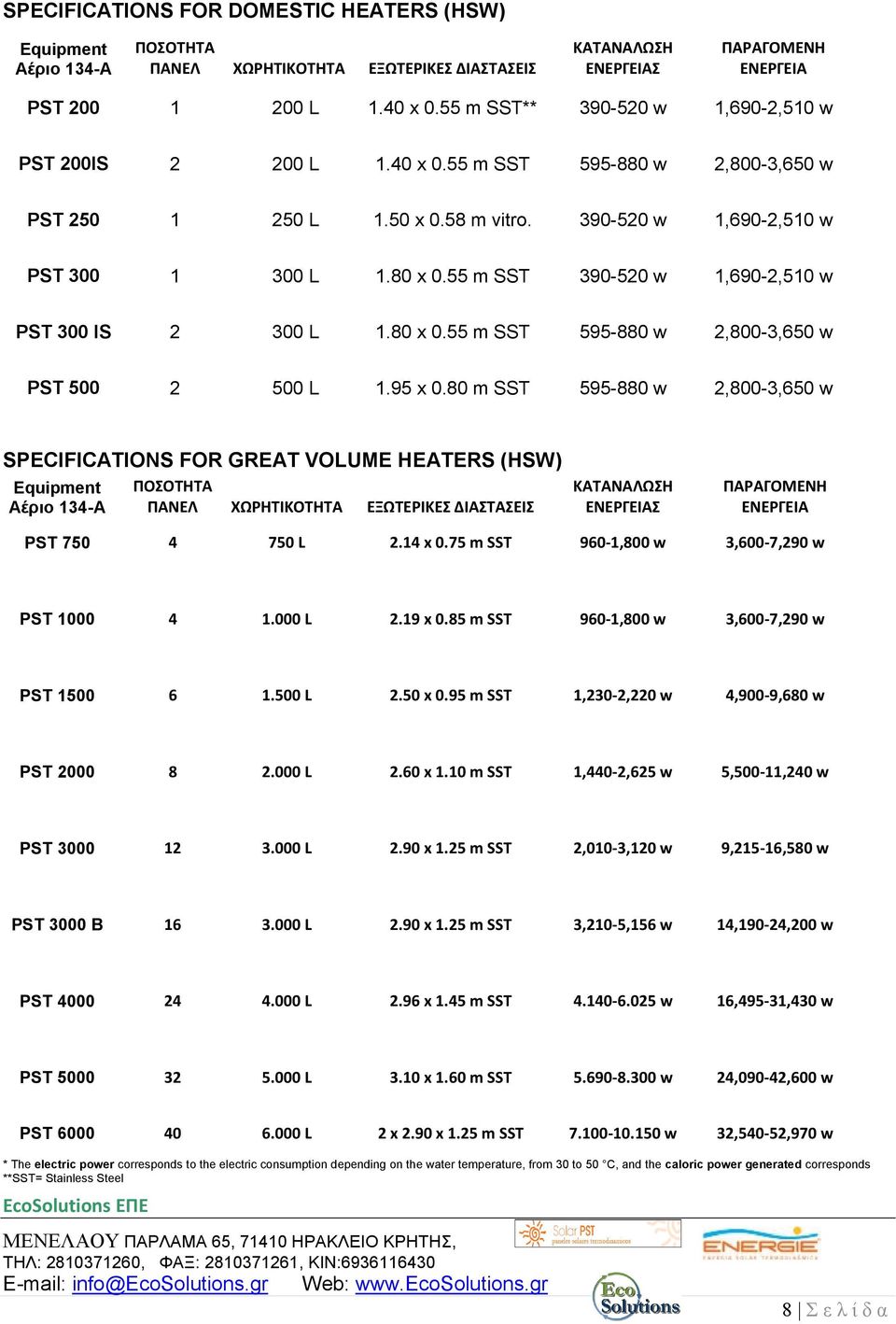

8 SPECIFICATIONS FOR DOMESTIC HEATERS (HSW) Equipment Αέριο 134-Α ΠΟΣΟΤΗΤΑ ΠΑΝΕΛ ΧΩΡΗΤΙΚΟΤΗΤΑ ΕΞΩΤΕΡΙΚΕΣ ΔΙΑΣΤΑΣΕΙΣ ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ ΠΑΡΑΓΟΜΕΝΗ ΕΝΕΡΓΕΙΑ PST L 1.40 x 0.55 m SST** w 1,690-2,510 w PST 200IS L 1.40 x 0.55 m SST w 2,800-3,650 w PST L 1.50 x 0.58 m vitro w 1,690-2,510 w PST L 1.80 x 0.55 m SST w 1,690-2,510 w PST 300 IS L 1.80 x 0.55 m SST w 2,800-3,650 w PST L 1.95 x 0.80 m SST w 2,800-3,650 w SPECIFICATIONS FOR GREAT VOLUME HEATERS (HSW) Equipment Αέριο 134-Α ΠΟΣΟΤΗΤΑ ΠΑΝΕΛ ΧΩΡΗΤΙΚΟΤΗΤΑ ΕΞΩΤΕΡΙΚΕΣ ΔΙΑΣΤΑΣΕΙΣ ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ ΠΑΡΑΓΟΜΕΝΗ ΕΝΕΡΓΕΙΑ PST L 2.14 x 0.75 m SST 960-1,800 w 3,600-7,290 w PST L 2.19 x 0.85 m SST 960-1,800 w 3,600-7,290 w PST L 2.50 x 0.95 m SST 1,230-2,220 w 4,900-9,680 w PST L 2.60 x 1.10 m SST 1,440-2,625 w 5,500-11,240 w PST L 2.90 x 1.25 m SST 2,010-3,120 w 9,215-16,580 w PST 3000 B L 2.90 x 1.25 m SST 3,210-5,156 w 14,190-24,200 w PST L 2.96 x 1.45 m SST w 16,495-31,430 w PST L 3.10 x 1.60 m SST w 24,090-42,600 w PST L 2 x 2.90 x 1.25 m SST w 32,540-52,970 w * The electric power corresponds to the electric consumption depending on the water temperature, from 30 to 50 C, and the caloric power generated corresponds **SST= Stainless Steel 8 Σ ε λ ί δ α

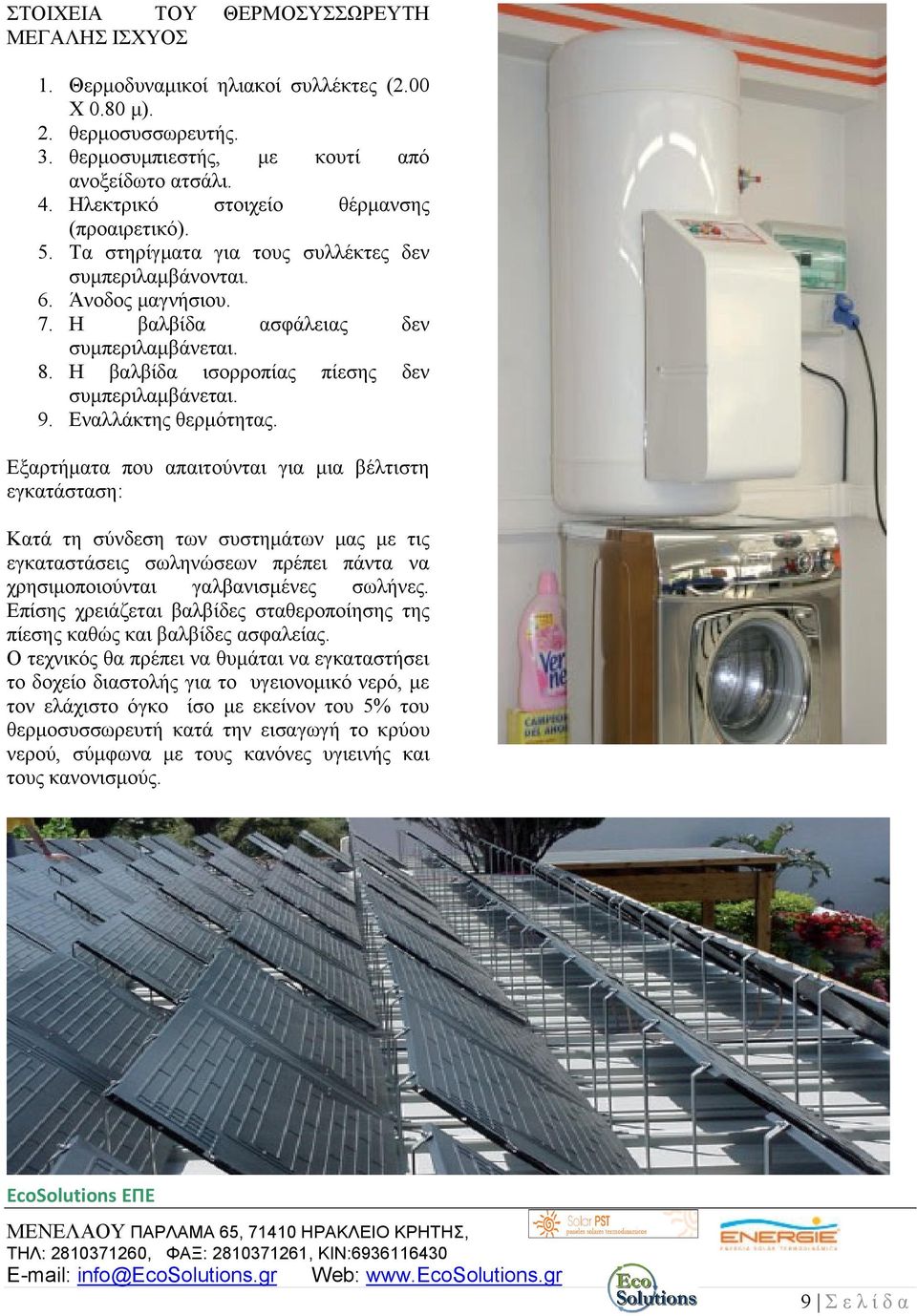

9 ΣΤΟΙΧΕΙΑ ΤΟΥ ΘΕΡΜΟΣΥΣΣΩΡΕΥΤΗ ΜΕΓΑΛΗΣ ΙΣΧΥΟΣ 1. Θερμοδυναμικοί ηλιακοί συλλέκτες (2.00 X 0.80 μ). 2. θερμοσυσσωρευτής. 3. θερμοσυμπιεστής, με κουτί από ανοξείδωτο ατσάλι. 4. Ηλεκτρικό στοιχείο θέρμανσης (προαιρετικό). 5. Τα στηρίγματα για τους συλλέκτες δεν συμπεριλαμβάνονται. 6. Άνοδος μαγνήσιου. 7. Η βαλβίδα ασφάλειας δεν συμπεριλαμβάνεται. 8. Η βαλβίδα ισορροπίας πίεσης δεν συμπεριλαμβάνεται. 9. Εναλλάκτης θερμότητας. Εξαρτήματα που απαιτούνται για μια βέλτιστη εγκατάσταση: Κατά τη σύνδεση των συστημάτων μας με τις εγκαταστάσεις σωληνώσεων πρέπει πάντα να χρησιμοποιούνται γαλβανισμένες σωλήνες. Επίσης χρειάζεται βαλβίδες σταθεροποίησης της πίεσης καθώς και βαλβίδες ασφαλείας. Ο τεχνικός θα πρέπει να θυμάται να εγκαταστήσει το δοχείο διαστολής για το υγειονομικό νερό, με τον ελάχιστο όγκο ίσο με εκείνον του 5% του θερμοσυσσωρευτή κατά την εισαγωγή το κρύου νερού, σύμφωνα με τους κανόνες υγιεινής και τους κανονισμούς. 9 Σ ε λ ί δ α

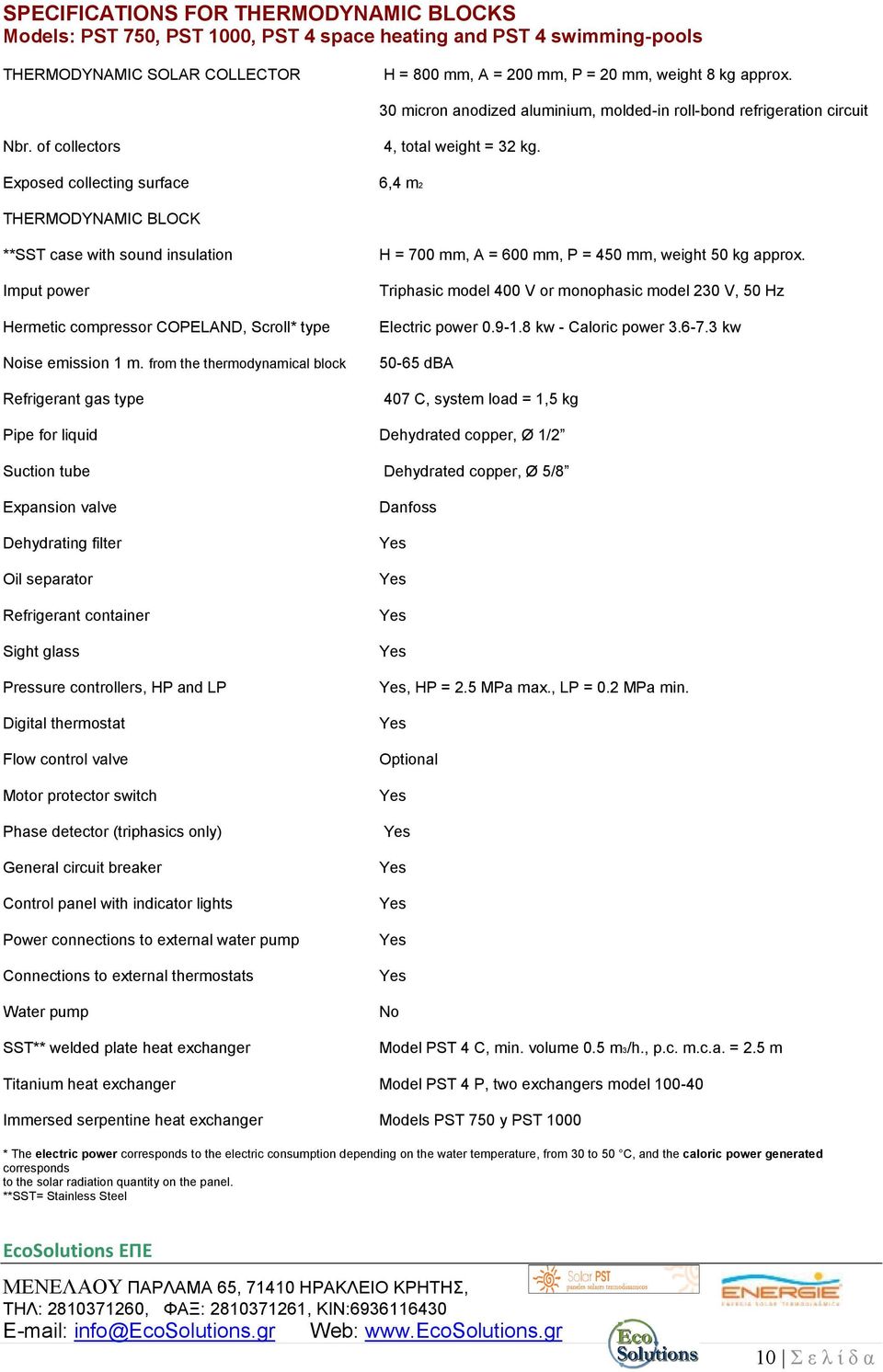

10 SPECIFICATIONS FOR THERMODYNAMIC BLOCKS Models: PST 750, PST 1000, PST 4 space heating and PST 4 swimming-pools Technical features Description THERMODYNAMIC SOLAR COLLECTOR H = 800 mm, A = 200 mm, P = 20 mm, weight 8 kg approx. 30 micron anodized aluminium, molded-in roll-bond refrigeration circuit Nbr. of collectors Exposed collecting surface 4, total weight = 32 kg. 6,4 m2 THERMODYNAMIC BLOCK **SST case with sound insulation Imput power Hermetic compressor COPELAND, Scroll* type Noise emission 1 m. from the thermodynamical block Refrigerant gas type H = 700 mm, A = 600 mm, P = 450 mm, weight 50 kg approx. Triphasic model 400 V or monophasic model 230 V, 50 Hz Electric power kw - Caloric power kw dba 407 C, system load = 1,5 kg Pipe for liquid Dehydrated copper, Ø 1/2 Suction tube Dehydrated copper, Ø 5/8 Expansion valve Dehydrating filter Oil separator Refrigerant container Sight glass Pressure controllers, HP and LP Digital thermostat Flow control valve Motor protector switch Phase detector (triphasics only) General circuit breaker Control panel with indicator lights Power connections to external water pump Connections to external thermostats Water pump SST** welded plate heat exchanger Danfoss, HP = 2.5 MPa max., LP = 0.2 MPa min. Optional No Model PST 4 C, min. volume 0.5 m3/h., p.c. m.c.a. = 2.5 m Titanium heat exchanger Model PST 4 P, two exchangers model Immersed serpentine heat exchanger Models PST 750 y PST 1000 * The electric power corresponds to the electric consumption depending on the water temperature, from 30 to 50 C, and the caloric power generated corresponds to the solar radiation quantity on the panel. **SST= Stainless Steel 10 Σ ε λ ί δ α

11 Models: PST 1500, PST 6 space heating and PST 6 swimming-pools Technical features Description THERMODYNAMIC SOLAR COLLECTOR H = 800 mm, A = 200 mm, P = 20 mm, weight 8 kg approx. 30 micron anodized aluminium, molded-in roll-bond refrigeration circuit Nbr. of collectors Exposed collecting surface 6, total weight = 48 kg. 9,6 m2 THERMODYNAMIC BLOCK **SST case with sound insulation Imput power Hermetic compressor COPELAND, Scroll* type Noise emission 1 m. from the thermodynamical block Refrigerant gas type H = 700 mm, A = 600 mm, P = 450 mm, weight 60 kg approx. Triphasic model 400 V or monophasic model 230 V, 50 Hz Electric power kw - Caloric power kw dba 407 C, system load = 1,6 kg Pipe for liquid Dehydrated copper, Ø 1/2 Suction tube Dehydrated copper, Ø 5/8 Expansion valve Dehydrating filter Oil separator Refrigerant container Sight glass Pressure controllers, HP and LP Digital thermostat Flow control valve Motor protector switch Phase detector (triphasics only) General circuit breaker Control panel with indicator lights Power connections to external water pump Connections to external thermostats Water pump SST** welded plate heat exchanger Danfoss, HP = 2.5 MPa max., LP = 0.2 MPa min. Optional No Model PST 6 C, min. volume 0.7 m3/h., p.c. m.c.a. = 2.5 m Titanium heat exchanger Model PST 6 P, two exchangers model Immersed serpentine heat exchanger Models PST 1500 * The electric power corresponds to the electric consumption depending on the water temperature, from 30 to 50 C, and the caloric power generated corresponds to the solar radiation quantity on the panel. **SST= Stainless Steel 11 Σ ε λ ί δ α

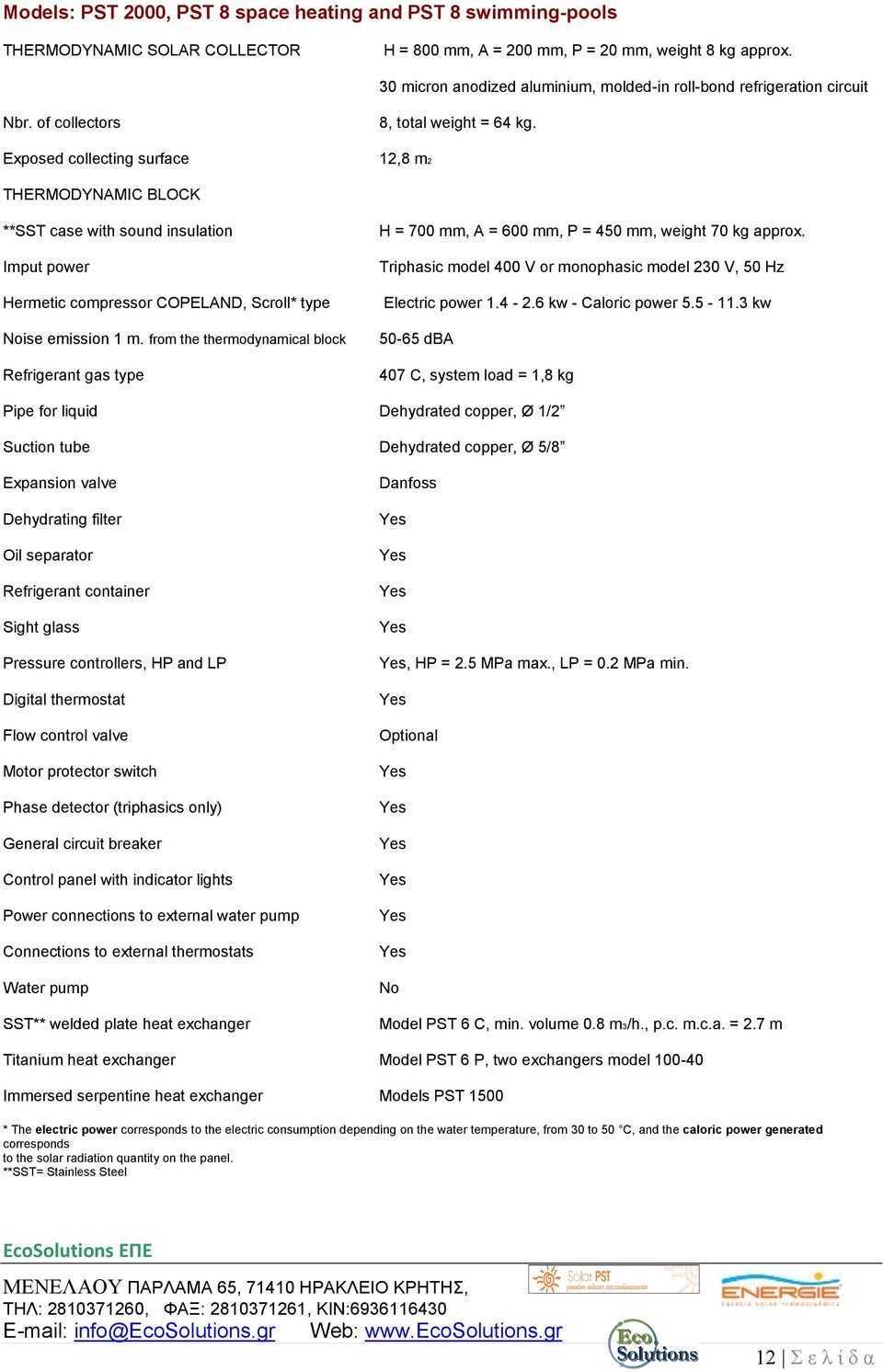

14 Models: PST 3000 B, PST 16 space heating and PST 16 swimming-pools Technical features Description THERMODYNAMIC SOLAR COLLECTOR H = 800 mm, A = 200 mm, P = 20 mm, weight 8 kg approx. 30 micron anodized aluminium, molded-in roll-bond refrigeration circuit Nbr. of collectors Exposed collecting surface 16, total weight = 128 kg. 26,6 m2 THERMODYNAMIC BLOCK **SST case with sound insulation Imput power Hermetic compressor COPELAND, Scroll* type Noise emission 1 m. from the thermodynamical block Refrigerant gas type H = 900 mm, A = 800 mm, P = 500 mm, weight 100 kg approx. Triphasic model 400 V, 50 Hz Electric power kw - Caloric power kw dba 407 C, system load = 2.8 kg Pipe for liquid Dehydrated copper, Ø 3/4 Suction tube Dehydrated copper, Ø 7/8 Expansion valve Dehydrating filter Oil separator Refrigerant container Sight glass Pressure controllers, HP and LP Digital thermostat Flow control valve Motor protector switch Phase detector (triphasics only) General circuit breaker Control panel with indicator lights Power connections to external water pump Connections to external thermostats Water pump SST** welded plate heat exchanger Danfoss, HP = 2.5 MPa max., LP = 0.2 MPa min. Optional No Model PST 16 C, min. volume 1.5 m3/h., p.c. m.c.a. = 3.5 m Titanium heat exchanger Model PST 16 P, two exchangers model Immersed serpentine heat exchanger Models PST 3000 * The electric power corresponds to the electric consumption depending on the water temperature, from 30 to 50 C, and the caloric power generated corresponds to the solar radiation quantity on the panel. **SST= Stainless Steel 14 Σ ε λ ί δ α

15 Models: PST 4000, PST 24 space heating and PST 24 swimming-pools Technical features Description THERMODYNAMIC SOLAR COLLECTOR H = 800 mm, A = 200 mm, P = 20 mm, weight 8 kg approx. 30 micron anodized aluminium, molded-in roll-bond refrigeration circuit Nbr. of collectors Exposed collecting surface 24, total weight = 192 kg m2 THERMODYNAMIC BLOCK **SST case with sound insulation Imput power Hermetic compressor COPELAND, Scroll* type Noise emission 1 m. from the thermodynamical block Refrigerant gas type H = 900 mm, A = 800 mm, P = 500 mm, weight 120 kg approx. Triphasic model 400 V, 50 Hz Electric power kw - Caloric power kw dba 407 C, system load = 3.0 kg Pipe for liquid Dehydrated copper, Ø 3/4 Suction tube Dehydrated copper, Ø 1 1/8 Expansion valve Dehydrating filter Oil separator Refrigerant container Sight glass Pressure controllers, HP and LP Digital thermostat Flow control valve Motor protector switch Phase detector (triphasics only) General circuit breaker Control panel with indicator lights Power connections to external water pump Connections to external thermostats Water pump SST** welded plate heat exchanger Danfoss, HP = 2.5 MPa max., LP = 0.2 MPa min. Optional No Model PST 24 C, min. volume 2.8 m3/h., p.c. m.c.a. = 5 m Titanium heat exchanger Model PST 24 P, two exchangers model Immersed serpentine heat exchanger Models PST 4000 * The electric power corresponds to the electric consumption depending on the water temperature, from 30 to 50 C, and the caloric power generated corresponds to the solar radiation quantity on the panel. **SST= Stainless Steel 15 Σ ε λ ί δ α

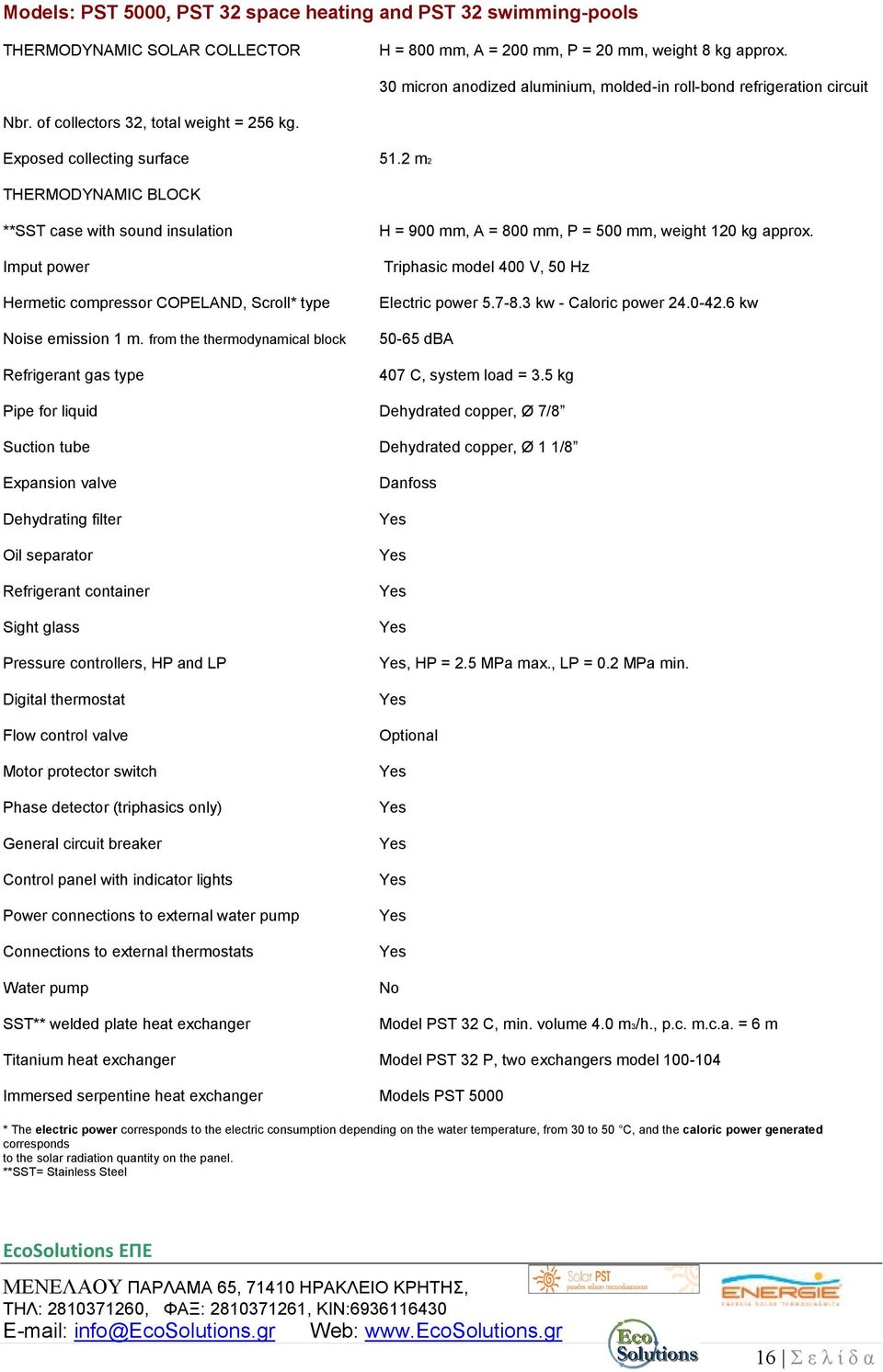

16 Models: PST 5000, PST 32 space heating and PST 32 swimming-pools Technical features Description THERMODYNAMIC SOLAR COLLECTOR Nbr. of collectors 32, total weight = 256 kg. H = 800 mm, A = 200 mm, P = 20 mm, weight 8 kg approx. 30 micron anodized aluminium, molded-in roll-bond refrigeration circuit Exposed collecting surface 51.2 m2 THERMODYNAMIC BLOCK **SST case with sound insulation Imput power Hermetic compressor COPELAND, Scroll* type Noise emission 1 m. from the thermodynamical block Refrigerant gas type H = 900 mm, A = 800 mm, P = 500 mm, weight 120 kg approx. Triphasic model 400 V, 50 Hz Electric power kw - Caloric power kw dba 407 C, system load = 3.5 kg Pipe for liquid Dehydrated copper, Ø 7/8 Suction tube Dehydrated copper, Ø 1 1/8 Expansion valve Dehydrating filter Oil separator Refrigerant container Sight glass Pressure controllers, HP and LP Digital thermostat Flow control valve Motor protector switch Phase detector (triphasics only) General circuit breaker Control panel with indicator lights Power connections to external water pump Connections to external thermostats Water pump SST** welded plate heat exchanger Danfoss, HP = 2.5 MPa max., LP = 0.2 MPa min. Optional No Model PST 32 C, min. volume 4.0 m3/h., p.c. m.c.a. = 6 m Titanium heat exchanger Model PST 32 P, two exchangers model Immersed serpentine heat exchanger Models PST 5000 * The electric power corresponds to the electric consumption depending on the water temperature, from 30 to 50 C, and the caloric power generated corresponds to the solar radiation quantity on the panel. **SST= Stainless Steel 16 Σ ε λ ί δ α

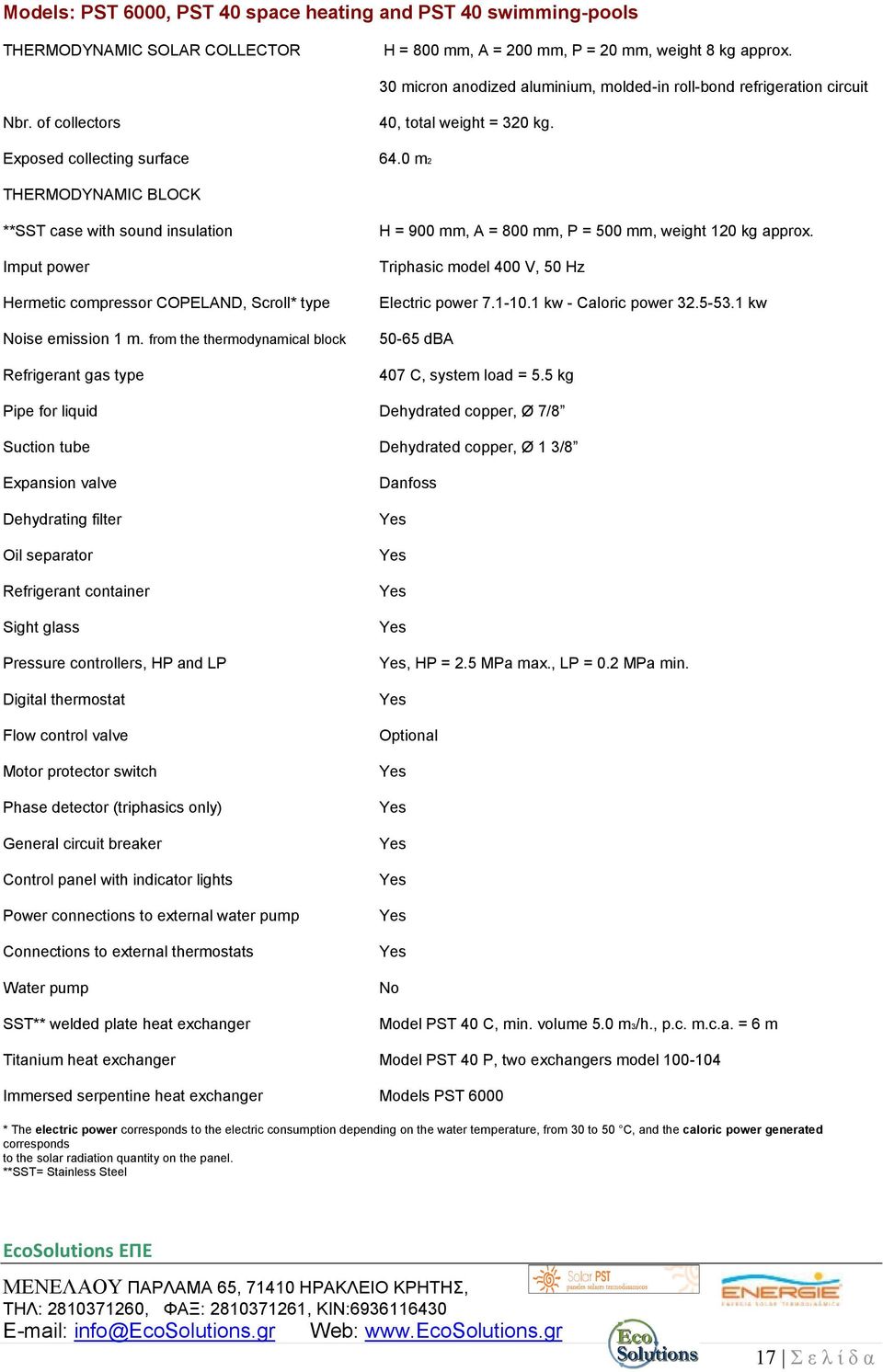

17 Models: PST 6000, PST 40 space heating and PST 40 swimming-pools Technical features Description THERMODYNAMIC SOLAR COLLECTOR H = 800 mm, A = 200 mm, P = 20 mm, weight 8 kg approx. 30 micron anodized aluminium, molded-in roll-bond refrigeration circuit Nbr. of collectors Exposed collecting surface 40, total weight = 320 kg m2 THERMODYNAMIC BLOCK **SST case with sound insulation Imput power Hermetic compressor COPELAND, Scroll* type Noise emission 1 m. from the thermodynamical block Refrigerant gas type H = 900 mm, A = 800 mm, P = 500 mm, weight 120 kg approx. Triphasic model 400 V, 50 Hz Electric power kw - Caloric power kw dba 407 C, system load = 5.5 kg Pipe for liquid Dehydrated copper, Ø 7/8 Suction tube Dehydrated copper, Ø 1 3/8 Expansion valve Dehydrating filter Oil separator Refrigerant container Sight glass Pressure controllers, HP and LP Digital thermostat Flow control valve Motor protector switch Phase detector (triphasics only) General circuit breaker Control panel with indicator lights Power connections to external water pump Connections to external thermostats Water pump SST** welded plate heat exchanger Danfoss, HP = 2.5 MPa max., LP = 0.2 MPa min. Optional No Model PST 40 C, min. volume 5.0 m3/h., p.c. m.c.a. = 6 m Titanium heat exchanger Model PST 40 P, two exchangers model Immersed serpentine heat exchanger Models PST 6000 * The electric power corresponds to the electric consumption depending on the water temperature, from 30 to 50 C, and the caloric power generated corresponds to the solar radiation quantity on the panel. **SST= Stainless Steel 17 Σ ε λ ί δ α

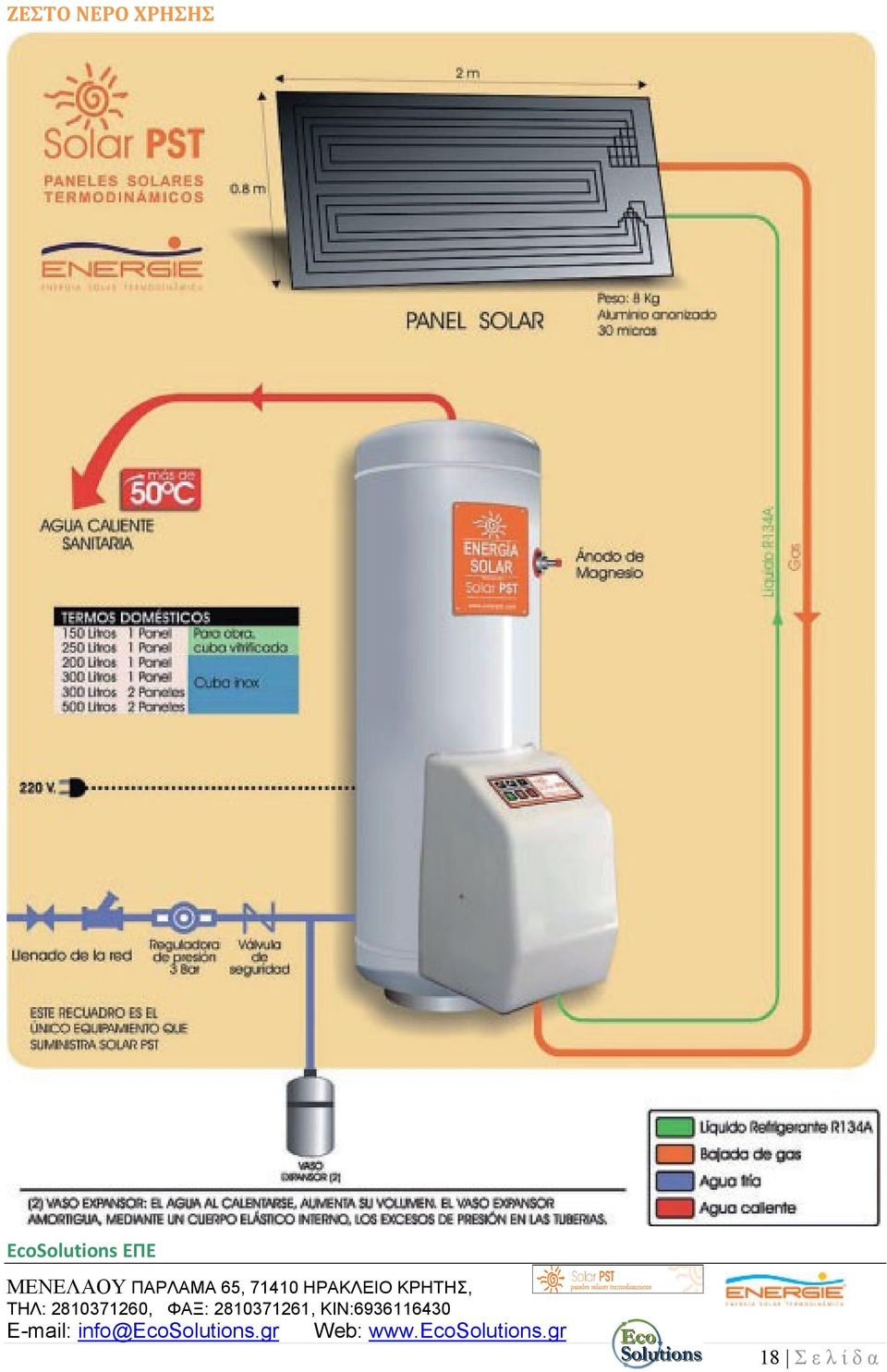

18 ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ 18 Σ ε λ ί δ α

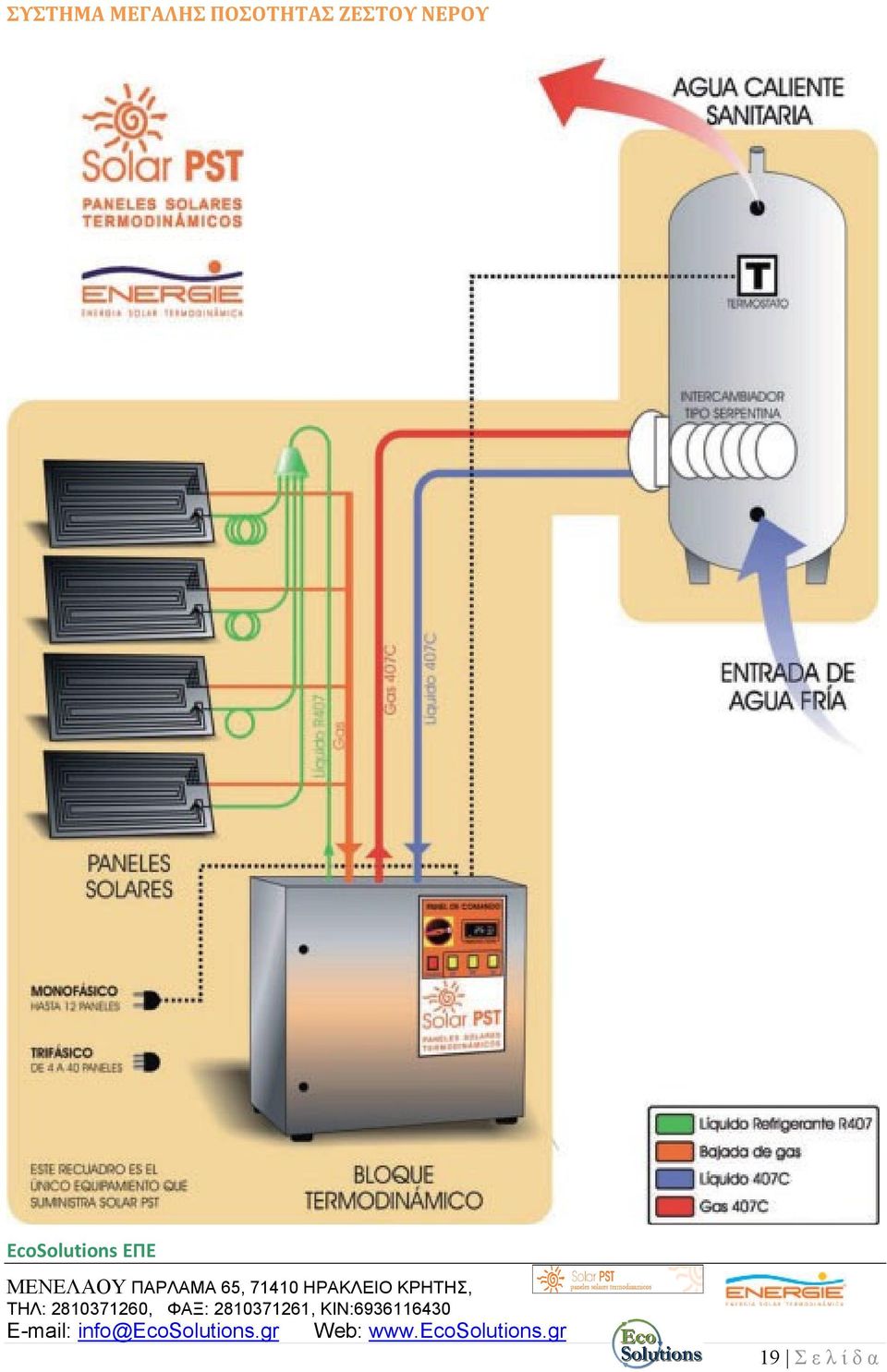

19 ΣΥΣΤΗΜΑ ΜΕΓΑΛΗΣ ΠΟΣΟΤΗΤΑΣ ΖΕΣΤΟΥ ΝΕΡΟΥ 19 Σ ε λ ί δ α

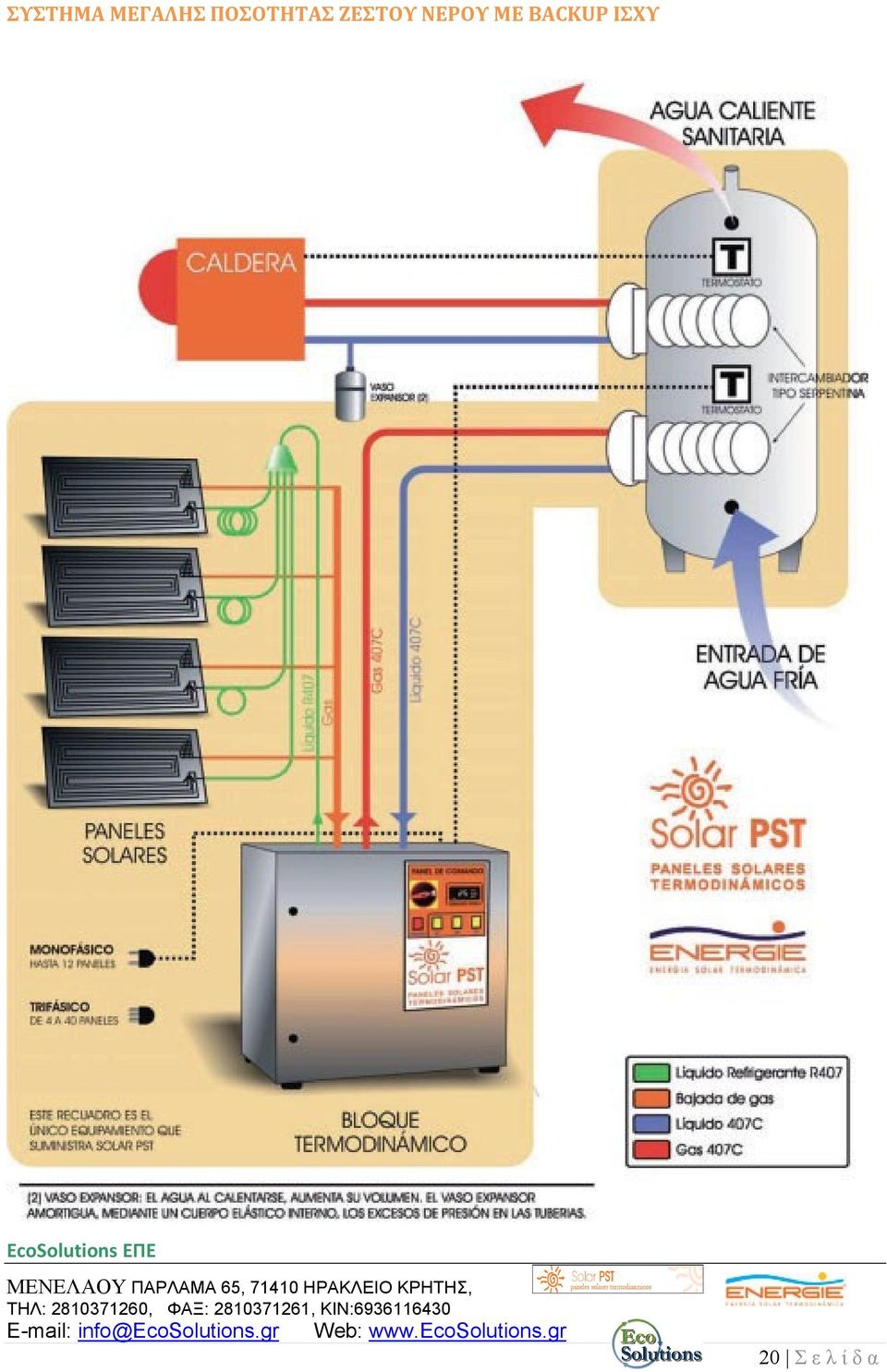

20 ΣΥΣΤΗΜΑ ΜΕΓΑΛΗΣ ΠΟΣΟΤΗΤΑΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΜΕ BACKUP ΙΣΧΥ 20 Σ ε λ ί δ α

21 ΚΕΝΤΡΙΚΗ ΘΕΡΜΑΝΣΗ 21 Σ ε λ ί δ α

22 ΚΕΝΤΡΙΚΗ ΘΕΡΜΑΝΣΗ + ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ 22 Σ ε λ ί δ α

23 ΚΕΝΤΡΙΚΗ ΘΕΡΜΑΝΣΗ + ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ +ΠΙΣΙΝΑ 23 Σ ε λ ί δ α

24 ΚΕΝΤΡΙΚΗ ΘΕΡΜΑΝΣΗ + ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ + BACKUP ΙΣΧΥ 24 Σ ε λ ί δ α

25 ΠΙΣΙΝΑ ΧΩΡΟΙ 25 Σ ε λ ί δ α

26 ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ (FAQs) Εάν είναι νεφελώδες, βροχερός ή πολύ θυελλώδης για αρκετές ημέρες σε μια σειρά και την εξωτερική θερμοκρασία είναι μόνο 5 ή 10 βαθμοί, το ζεστό νερό θα είναι διαθέσιμο; Ναι. Είναι απαραίτητο μια πρόσθετη εγκατάσταση υδραυλικών; Όχι, συνδέουμε απλά τον θερμαντήρα με την εγκατάσταση ζεστού νερού η αλλάζουμε τον παλιό θερμαντήρα, με έναν δικό μας. Μπορεί αυτό το σύστημα να χρησιμοποιηθεί για κεντρική θέρμανση; Ναι, κατά προτίμηση με τα θερμαινόμενα πατώματα, τα θερμαντικά σώματα αλουμινίου και τις θερμάστρες. Πρέπει αυτοί οι συλλέκτες να τοποθετούνται σε στέγη; όχι, μπορούν να τοποθετηθούν σε προσόψεις κτιρίων ή σε τοίχους, και δεν χρειάζονται οποιαδήποτε προστασία ενάντια στον αέρα. Οι ηλιακοί συλλέκτες PST λειτουργούν με βροχή, ήλιο και αέρα. Αυτοί οι συλλέκτες χρησιμοποιούνται για την θέρμανση πισίνων ή για μεγάλη κατανάλωση ζεστού νερού; Ναι, δείτε το κομμάτι για την μεγάλη κατανάλωση. Θα έπρεπε η στέγη να ενισχυθεί ή χρειάζομαι έναν αρχιτέκτονα για να προβάλω ένα σχέδιο για την εγκατάσταση; Όχι, λαβαίνοντας υπ όψιν ότι ο συλλέκτης ζυγίζει μόνο 8 κιλά και με μειωμένες διαστάσεις, τότε καμία ενίσχυση και καμία αρχιτεκτονική παρεμβολή δεν απαιτείται. Παίρνουμε περισσότερη θερμότητα εάν εγκαταστήσουμε δύο συλλέκτες; Όχι, το σύστημα δεν θερμαίνει περισσότερο, αλλά φτάνει τους 50 βαθμούς Κελσίου στο μισό χρόνο. Ο θερμοσυσσωρευτής χρειάζεται πολύ χώρο? Όχι. Ο 300 λίτρα θερμοσυσσωρευτής είναι 180 εκατ. ψηλός και 55 εκατοστά φαρδύς. Μπορούν αυτοί οι συλλέκτες να παραγάγουν ηλεκτρική ενέργεια; Όχι, θερμαίνουν μόνο το νερό. Πρεπει αυτοί οι συλλέκτες να τοποθετηθούν με συγκεκριμένο τρόπο? Ναι, πρέπει να βλέπουν προς το νότο, με μια γωνία κλίσης μεταξύ 45 και 90 μοιρών. Σε περίπτωση διαρροής αερίου, είναι επικίνδυνο; Όχι, αυτό είναι 100% οικολογικό και μη τοξικό. Είναι η κανονική συντήρηση απαραίτητη; Όχι, μόνο εάν υπάρχουν οποιεσδήποτε διαρροές Σε περίπτωση μεγαλύτερης από της αναμενόμενης κατανάλωσης νερού ή κάποιου λάθους του θερμοσυσσωρευτή τι γίνεται? Ο ηλιακός θερμοσυσσωρευτής PST (εσωτερικό HSW) εφοδιάζεται με ένα ηλεκτρικό σύστημα back up που μπαίνει σε λειτουργία χειροκίνητα ή σε περίπτωση αποτυχίας ή μιας ασυνήθιστης κατανάλωση ζεστού νερού. Είναι απαραίτητο οποιαδήποτε επιπλέον υποδοχή ισχύος; Όχι, απλώς την κανονική, ο κατάλληλος τύπος για ένα μικρό ψυγείο. Ποια απόσταση θα πρέπει να εγκατασταθεί ο συλλέκτης από τον θερμοσυσσωρευτή; Η απόσταση μεταξύ τους δεν πρέπει ποτέ να ξεπεράσει 10 μέτρα μακρύ. Σε μεγαλύτερες 26 Σ ε λ ί δ α

27 αποστάσεις θα πρέπει να απαιτηθεί ένας ισχυρότερος συμπιεστής. Ο εξοπλισμός έχει εγγύηση; Ναι. Το θερμοδυναμικό σύστημα συμπίεσης έχει εγγύηση 2 ετών και οι συλλέκτες έχουν εγγύηση 15 χρόνων. Ο εξοπλισμός καταναλώνει πολλή ηλεκτρική ενέργεια; Όχι, ένας ηλεκτρικός θερμοσυσσωρευτής 50 Λ. καταναλώνει W. Ο δικός μας θερμοσυσσωρευτής καταναλώνει μαζι με τους συλλέκτες, ακριβώς 390 W. Είναι αυτός ο εξοπλισμός κατάλληλο κίνητρο για τις αυτόνομες κοινότητες? Ναι. Κάθε αυτόνομη κοινότητα επιδοτείτε για εγκαταστάσεις τέτοιας μορφής εναλλακτικής ενέργειας. Για παράδειγμα: η Κοινότητα της Μαδρίτης προσφέρει ευρώ για κάθε εγκατάσταση τέτοιου είδους. Η, Γαλλική και άλλες καλύπτουν μέχρι το 40% της επένδυσης, ανάλογα με το μέσο και τους πόρους του. Από τι υλικό είναι φτιαγμένος ο εξοπλισμός και οι συλλέκτες? Οι συλλέκτες αποτελούνται από το 30 μικρόξειδωμένο αλουμίνιο, το κουτί αποτελείται από ανοξείδωτο ατσάλι, και το εξωτερική περίβλημα είναι από υψηλής αντοχής πολυστερίνη. Αυτοί οι συλλέκτες μπορούν να εγκατασταθούν σε βουνά, όπου οι θερμοκρασίες είναι πολύ χαμηλές; Ναι, αν και θα λειτουργήσουν ως συμβατικά ηλιακά στοιχεία, θα παράγουν θερμότητα μόνο όταν θα υπάρχει ο ήλιος, αλλά δεν θα υπάρξει κανένας κίνδυνος παγώματος συστημάτων. Είναι εφικτή η αλλαγή χρώματος των συλλεκτών; Δεν το συστήνουμε, επειδή η αποδοτικότητά τους είναι καλύτερη στο αρχικό αδιαφανές μαύρο χρώμα τους, αλλά μπορεί να χρωματιστεί σε ένα βαθύ κόκκινο χρώμα στις θερμότερες περιοχές Αυτός ο εξοπλισμός λειτουργεί ως αντλία θερμότητας; ΟΧΙ. Μια αντλία θερμότητας απαιτεί το μηχανικό εξαερισμό με μια τεράστια κατανάλωση ενέργειας και παράγει υπερβολικό θόρυβο. Στις χαμηλές θερμοκρασίες χρειάζεται ηλεκτρικά στοιχεία θέρμανσης, που μειώνουν την απόδοση του. Είναι αυτός ο εξοπλισμός συμμορφωμένος με τις οδηγίες της Ευρωπαϊκής Ενωσης? Είναι συμμορφωμένος με τις οδηγίες 93/68 και 73/23 της Ευρωπαϊκής Ενωσης. 27 Σ ε λ ί δ α
