*** Η διαστασιολόγηση των εξαρτημάτων έχει βασιστεί σε μέγιστο μήκος σωλήνωσης 40 μέτρα και μέγιστη υψομετρική διαφορά μπόιλερ/συλλέκτης 10 μέτρα.

Transcript

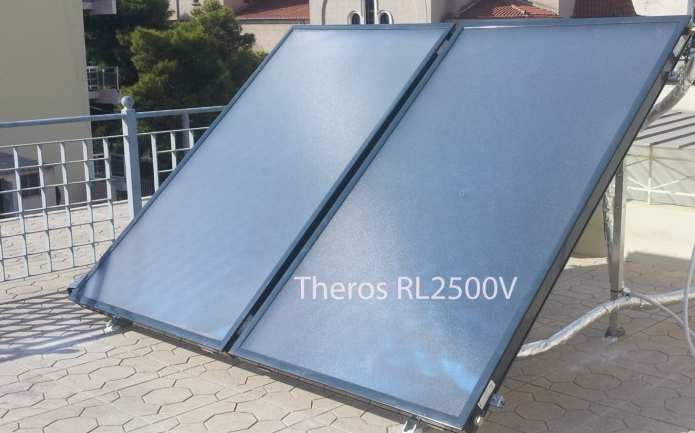

1 Theros Sphere RL Ηλιακά συστήματα παραγωγής ζεστού νερού Τα συστήματα Sphere προορίζονται για την παραγωγή ζεστού νερού για κατοικίες και κτήρια. Είναι ο εύκολος και οικονομικός τρόπος για να αξιοποιήσετε την ηλιακή ενέργεια. Πλεονεκτήματα: Άφθονο ζεστό νερό με πολύ μικρό κόστος. Συνδυάζεται με άλλες πηγές ενέργειας (λέβητα, αντλία θερμότητας, ηλεκτρική αντίσταση, κ.α.) Θερμοστατικά ρυθμιζόμενο ζεστό νερό για μέγιστη οικονομία και ασφάλεια από εγκαύματα. Ευρωπαϊκά υλικά υψηλής ποιότητας και ολοκληρωμένος σχεδιασμός συστήματος. Προαιρετική εγγύηση απόδοσης και λειτουργίας εγκατεστημένου συστήματος μόνο από την Θέρος! Τυπικά συστήματα * Sphere 21RL RL RL RL RL0750 Άτομα ** Ισχύς συλλεκτών (kw) 3,69 3,69 5,54 7,38 11,1 Συλλέκτες RL 2500V Επιφάνεια συλλεκτών (μ2) 5,0 5,0 7,5 10,0 15,0 Χωρητικότητα μπόιλερ Θερμοστατική βαλβίδα ΖΝΧ 20 lt/min 20 lt/min 20 lt/min 100 lt/min 100 lt/min Meibes Solarstation S *** Inverter Δοχείο διαστολής Solar *** 18 lt 18 lt 25 lt 25 lt 35 lt Αντιψυκτικό Tyfocor L *** 5 lt 5 lt 10 lt 10 lt 10 lt Προτεινόμενη σωλήνωση *** SS-flex DN16 SS-flex DN16 SS-flex DN16 SS-flex DN16 SS-flex DN16 * Μπορεί να γίνει πλήρη παραμετροποίηση ανάλογα με την εφαρμογή για διαφορετικές απαιτήσεις και μεγαλύτερα συστήματα κάθε μεγέθους και τεχνικών απαιτήσεων. ** Με τον μέγιστο αριθμό ατόμων η ετήσια εξοικονόμηση ενέργειας θα είναι της τάξης του 65-70% με τις παρακάτω παραδοχές: 50 λίτρα/μέρα ΖΝΧ ανά άτομο, τοποθέτηση Αθήνα, συλλέκτες με 45 κλίση. *** Η διαστασιολόγηση των εξαρτημάτων έχει βασιστεί σε μέγιστο μήκος σωλήνωσης 40 μέτρα και μέγιστη υψομετρική διαφορά μπόιλερ/συλλέκτης 10 μέτρα. 1

2 Theros Sphere περιλαμβάνουν σχεδόν τα πάντα εκτός από τον ήλιο!!! Περιλαμβάνουν: 1. Επιλεκτικοί ηλιακοί συλλέκτες: Ηλιακοί συλλέκτες RL 2500V υψηλής απόδοσης, με επιλεκτικό απορροφητή τύπου μαίανδρο κατασκευασμένο στην Αυστρία και συναρμολόγηση συλλέκτη στην Ελλάδα. Βάσεις στήριξης αλουμινίου με ανοξείδωτα εξαρτήματα για τους συλλέκτες για ταράτσα ή κεραμοσκεπή. Σετ σύνδεσης για συλλέκτες RL (THE.RL91xx). 2. Αντλιοστάσιο ηλιακού κυκλώματος 2πλής γραμμής Meibes Solarstation S (Γερμανία) με εξαερηστικό, με αντλία Solar, με βαλβίδα ασφαλείας, ροόμετρο, θερμόμετρα εισόδου & εξόδου, πιεσόμετρο, διαχωριστή αέρα, βαλβίδες πλήρωσης & εκκένωσης, και μονωτικό περίβλημα. 3. Σετ σύνδεσης δοχείου διαστολής με ταχυσύνδεσμο. 4. Δοχείο διαστολής Solar για το ηλιακό κύκλωμα. 5. Ψηφιακός ελεγκτής Prozeda Primos 200 με ηλεκτρονικό έλεγχο της ταχύτητας του κυκλοφορητή για μέγιστη απόδοση του συστήματος. 6. Μπόιλερ Theros ΖΝ 3πλής ενέργειας με εναλλάκτη ηλιακών και λέβητα, και ηλεκτρική αντίσταση 4,0 kw με θερμοστάτη. 7. Αυτόματη 3όδη θερμοστατική βαλβίδα ζεστού νερού Meibes (Γερμανία) για μέγιστη οικονομία και προστασία από εγκαύματα. 8. Αντιψυκτικό υγρό Tyfo L (Γερμανία) για ηλιακά κυκλώματα με υψηλές θερμοκρασίες. 9. Μελέτη ρύθμισης συστήματος για μέγιστη απόδοση. 10. Ηλεκτρολογικά και υδραυλικά σχέδια τοποθέτησης. Προαιρετικά επιπλέον κόστος Σωλήνωση ηλιακού κυκλώματος από ανοξείδωτο σπιράλ με μόνωση Solar HT υψηλών θερμοκρασιών πάχους 13 ή 19 mm με προστασία UV και όλους τους απαραίτητους συνδέσμους τύπου Meibes FixLock για το ηλιακό κύκλωμα (τυπική εγκατάσταση). 2

3 Σχεδιασμός με ειδικευμένο λογισμικό για μέγιστη απόδοση σε όλες τις εφαρμογές Ενεργειακός σχεδιασμός με το Ελβετικό πρόγραμμα Polysun Professional. Μηχανολογικός σχεδιασμός με λογισμικό εξελιγμένο από την εταιρίας μας ( Αποτέλεσμα: Άριστη απόδοση και αξιόπιστη λειτουργία σε κάθε εφαρμογή Σωστή διαστασιολόγηση όλων των εξαρτημάτων όπως αντλιοστάσιο, σωληνώσεις, και δοχείο διαστολής Μειωμένο κόστος υλικών αφού αποφεύγονται οι υπερβολές που γίνονται συνήθως Μειωμένο κόστος εγκατάστασης αφού δίνονται όλες οι απαραίτητες ρυθμίσεις και δεν χρειάζονται «πειράματα» Μειωμένο ρίσκο προβλημάτων από λάθη στην εγκατάσταση Εγγύηση Η εγγύηση ποιότητας καλής λειτουργίας των προσφερομένων προϊόντων έχει την παρακάτω διάρκεια και ισχύει από την ημερομηνία παράδοσης. o 10 χρόνια για τους ηλιακούς συλλέκτες RL o 5 χρόνια για την σωλήνωση SS-flex και τους συνδέσμους Meibes FixLock. o 5 χρόνια για το μπόιλερ Theros ΖΝ. o 5 χρόνια για το αντλιοστάσιο ηλιακών και όλα τα εξαρτήματα Meibes (εξαιρούνται κυκλοφορητές και ηλεκτρονικά). o 2 χρόνια για τα υπόλοιπα εξαρτήματα ή όπως ορίζει ο κατασκευαστής τους. o Προαιρετικά συνολική εγγύηση Hot3 για την σωστή λειτουργία και απόδοση του εγκατεστημένου συστήματος Οι όροι εγγύησης του εκάστοτε εξαρτήματος περιγράφονται με λεπτομέρεια στο αντίστοιχο έγγραφο του κατασκευαστή. Ο αγοραστής θα πρέπει να συντηρεί τα μηχανήματα σύμφωνα με τις ανάλογες τεχνικές οδηγίες. Το κόστος της συντήρησης δεν συμπεριλαμβάνετε στην τιμή του εξοπλισμού. Η εγγύηση δεν καλύπτει βλάβες που προέρχονται από λειτουργία σε μη κανονικές συνθήκες, επεμβάσεις από προσωπικό που δεν είναι εξουσιοδοτημένο ή φυσικές καταστροφές, και φυσιολογική φθορά (π.χ. άλατα στον εναλλάκτη, ανόδιο, αντιψυκτικό, επιφάνεια μόνωσης από τον ήλιο, ηλεκτρική αντίσταση, κλπ.). 3

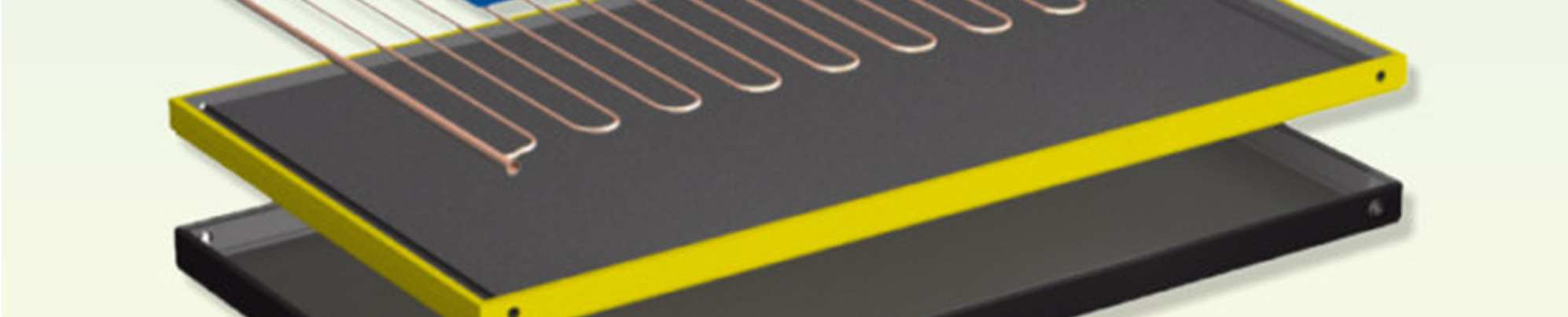

4 Επιλεκτικοί συλλέκτες RL 2500, με επιλεκτικό απορροφητή τύπου μαίανδρο για μέγιστη απόδοση Επίπεδοι επιλεκτικοί συλλέκτες υψηλής απόδοσης με απορροφητή τύπου μαίανδρο και πολύ καλή ποιότητα μόνωσης. Ισχύς W (με ακτινοβολία 1000 W/m2). Επιλεκτικός απορροφητής τύπου μαίανδρος κατασκευασμένος στην Αυστρία (ίδιο εργοστάσιο με τους Alpin). Συναρμολόγηση συλλέκτη στην Ελλάδα με στόχο τις Ευρωπαϊκές αγορές. Υψηλή απόδοση με πολύ ανταγωνιστικό κόστος. Πολύ καλό αισθητικό αποτέλεσμα. Εγγύηση συλλέκτη 10 χρόνια. Όλα τα απαραίτητα πιστοποιητικά ποιότητας κατασκευής και απόδοσης. Βάσεις κεραμοσκεπής και ταράτσας από αλουμίνιο με ανοξείδωτα εξαρτήματα. Σύνδεση μέχρι 4-6 κάθετων και 2-3 οριζόντιων συλλεκτών (συστολικός σύνδεσμος απαραίτητος για μεγαλύτερες συστοιχίες). 4

5 Απόδοση σε όλες τις καιρικές συνθήκες και σύγκριση με τον Γερμανικό ανταγωνισμό Οι συλλέκτες RL αποδίδουν σε όλες τις συνθήκες περισσότερο από τους γνωστούς αντίστοιχους συλλέκτες της πολύ γνωστής σε όλους «μπλέ» Γερμανικής εταιρίας. Ισχύς ανά συλλέκτη (W) Οφέλιμη ισχύς σε συνθήκες καλής ηλιοφάνειας (G = 800 W/m2) Διαφορά θερμοκρασίας, T int - Τ amb (K) Γνωστός Γερμανικός 2,4 m2 Theros RK2300 Alpin Theros RL 2500V Απλός επιλεκτικός 2,0 m2 Ισχύς ανά συλλέκτη (W) Οφέλιμη ισχύς σε συνθήκες μέτριας ηλιοφάνειας (G = 400 W/m2) Διαφορά θερμοκρασίας, T int - Τ amb (K) Γνωστός Γερμανικός 2,4 m2 Theros RK2300 Alpin Theros RL 2500V Απλός επιλεκτικός 2,0 m2 Κίτρινη περιοχή: Συνηθισμένη περιοχή λειτουργίας για ΖΝΧ και υποβοήθηση θέρμανσης με ενδοδαπέδια Ροζ περιοχή: Περιοχή λειτουργίας για υποβοήθηση θέρμανσης με Fan Coils και καλοριφέρ 5

6 Μπόιλερ ζεστού νερού Theros ZN 3πλής ενέργειας με εναλλάκτες ηλιακών και λέβητα Βασικά χαρακτηριστικά Άψογη εμφάνιση σε γκρι χρώμα (RAL 9006) με μαύρα εξαρτήματα. Δοχείο από κράμα ατσαλιού (CrNi/En) υψηλής αντοχής με εσωτερική επίστρωση από εμαγιέ επίστρωση τιτανίου. Ανόδιο μαγνησίου για την καθοδική προστασία του δοχείου. Μικρές απώλειες θερμότητας λόγω της μόνωσης από σκληρό αφρό πολυουρεθάνης με πάχος 5 cm μέχρι και τα 500 λίτρα και αφαιρούμενη πάχους 10 cm από μαλακό αφρό πολυουρεθάνης από τα 750 λίτρα και πάνω. Εναλλάκτης ηλιακών μεγάλης επιφάνειας. Ηλεκτρική αντίσταση 4,0 kw σε υποδοχή 1 ½ στο κέντρο του δοχείου. Τεχνικά στοιχεία μπόιλερ Έκδοση ΖΝ 200 ΖΝ 300 ΖΝ 400 ΖΝ 500 ΖΝ 750 Όγκος δοχείου ΖΝΧ 200 lt 300 lt 400 lt 500 lt 750 lt Ύψος 1340 mm 1410 mm 1460 mm 1710 mm 2000 mm Διάμετρος 560 mm 650 mm 750 mm 750 mm 1050 mm Μέγιστη πίεση / 10 bar / 95 C 10 bar / 95 C 10 bar / 95 C 10 bar / 95 C 10 bar / 95 C θερμοκρασία Πάχος μόνωσης 50 mm 50 mm 50 mm 50 mm 100 mm Μήκος ανόδειου 300 mm 450 mm 600 mm 600 mm 700 mm Ισχύς ηλεκτρικής αντίστασης 4,0 kw 4,0 kw 4,0 kw 4,0 kw 4,0 kw Θερμόμετρο Φλάντζα καθαρισμού Φ180 mm Φ180 mm Φ180 mm Φ180 mm Φ280 mm Κυάθια αισθητηρίων Εναλλάκτης ηλιακών Επιφάνεια 0,9 m2 1,2 m2 1,5 m2 1,8 m2 2,1 m2 Ισχύς σύμφωνα με DIN kw 53 kw 62 kw 72 kw 80 kw Εναλλάκτης λέβητα Επιφάνεια 0,6 m2 0,9 m2 1,0 m2 1,2 m2 1,4 m2 Ισχύς σύμφωνα με DIN kw 21 kw 27 kw 34 kw 50 kw 6

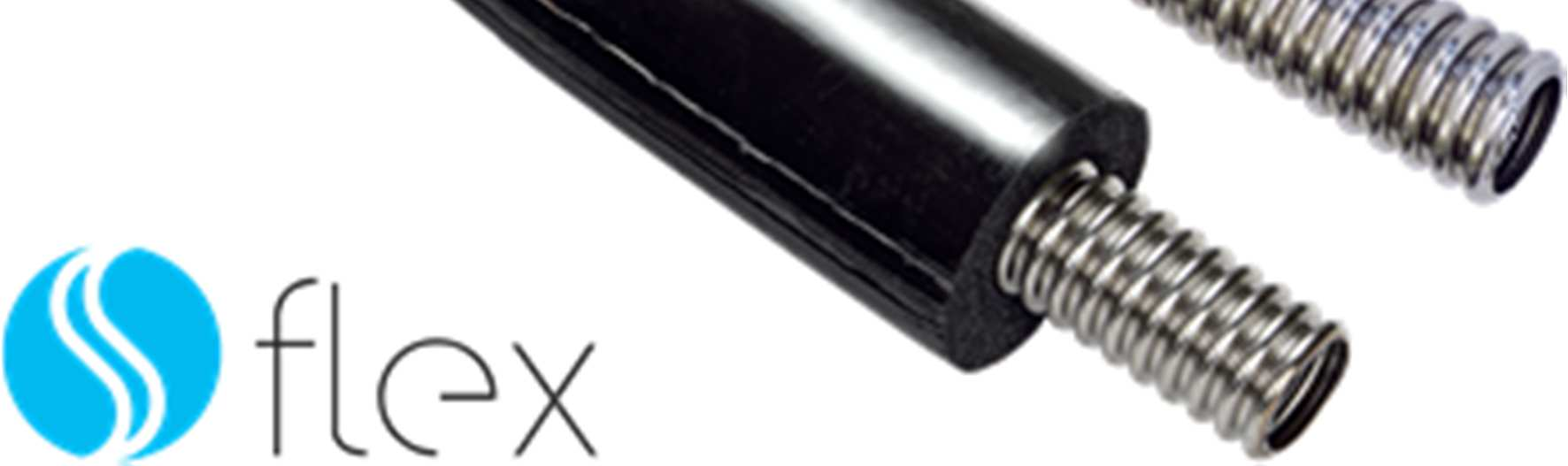

7 Αντλιοστάσιο ηλιακού κυκλώματος Meibes Solarstation S Ελεγκτής Prozeda Primos 200 με έλεγχο της ταχύτητας του κυκλοφορητή για μέγιστη απόδοση Προαιρετικά σωλήνωση ηλιακού κυκλώματος SS-flex από ανοξείδωτο σπιράλ με μόνωση Solar HT-UV και Γερμανικούς συνδέσμους Meibes FixLock 7

8 Προαιρετικά συνολική εγγύηση Hot3 για την σωστή λειτουργία και απόδοση του εγκατεστημένου συστήματος 8
