ΜΜ917-Σχεδιασμός Ενεργειακών Συστημάτων
|
|
|
- Δημοσθένης Κρεστενίτης
- 6 χρόνια πριν
- Προβολές:
Transcript
1 ΜΜ917-Σχεδιασμός Ενεργειακών Συστημάτων Ψυκτικός Κύκλος Παρουσίαση και περιγραφή τρόπου λειτουργίας των επιμέρους τμημάτων Βιομηχανικής Ψυκτικής Μονάδας ημήτρης Τζιουρτζιούμης ρ. Μηχανολόγος Μηχανικός Π.Θ. Βόλος, 01 Νοεμβρίου 2018

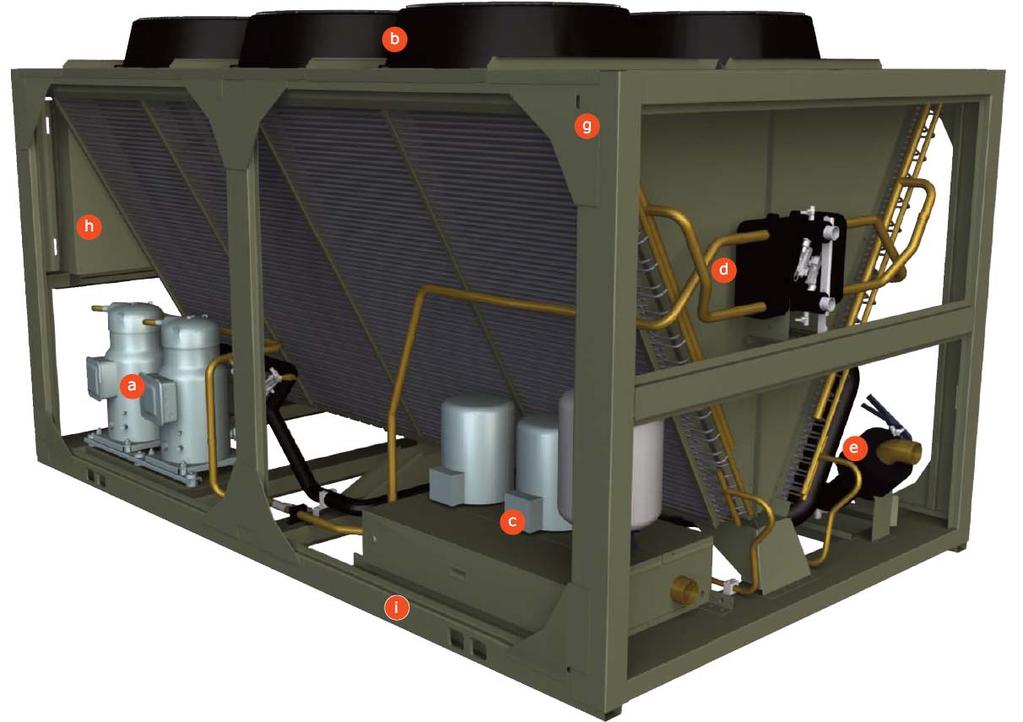

2 Αερόψυκτος ψύκτης με μηχανική συμπίεση Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 2
3 Compressor Functions Pumps refrigerant vapor The heart of the system Increases refrigerant pressure Raises suction pressure to discharge pressure Increases refrigerant temperature Raises suction temperature above ambient temperature High temperature vapor can be cooled by ambient Vapor is condensed into liquid for metering device Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 3
4 60º Compressor Functions Increases pressure Increases temperature Pumps Refrigerant 125º CONDENSER So ambient seems cool To condense vapor Providing liquid to metering device AMBIENT AIR 95 o Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 4
5 Types of compressors Scroll Centrifugal Screw Rotary Reciprocating Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 5

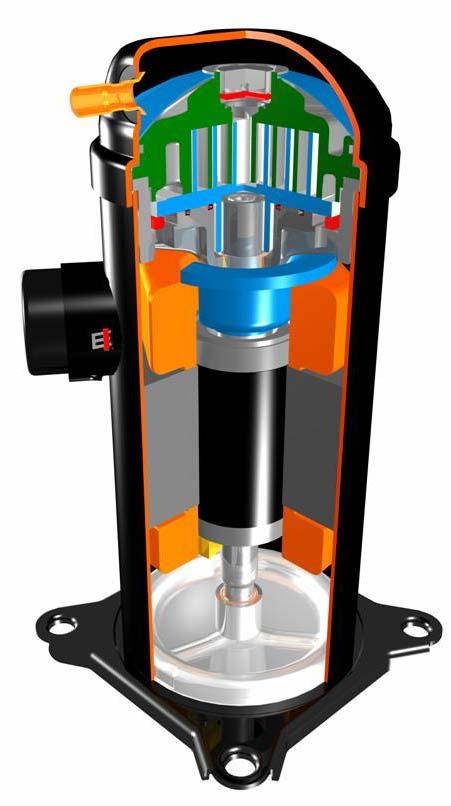

6 Scroll compressor Discharge Gas Suction Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 6

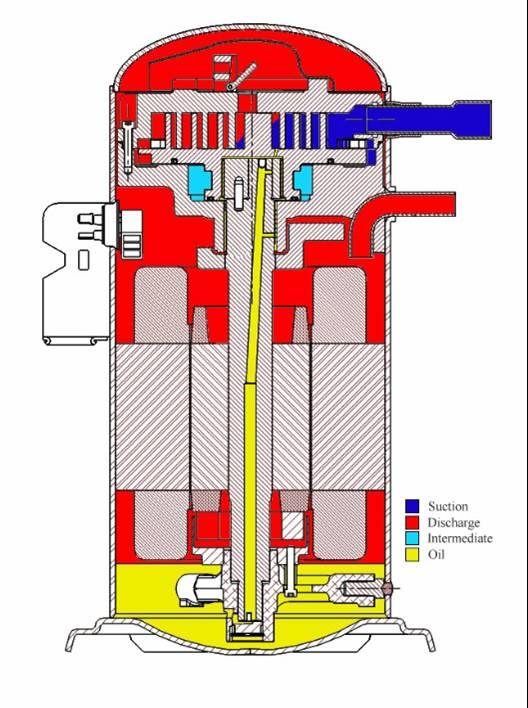

7 Scroll compressor Suction Discharge Intermediate Oil Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 7

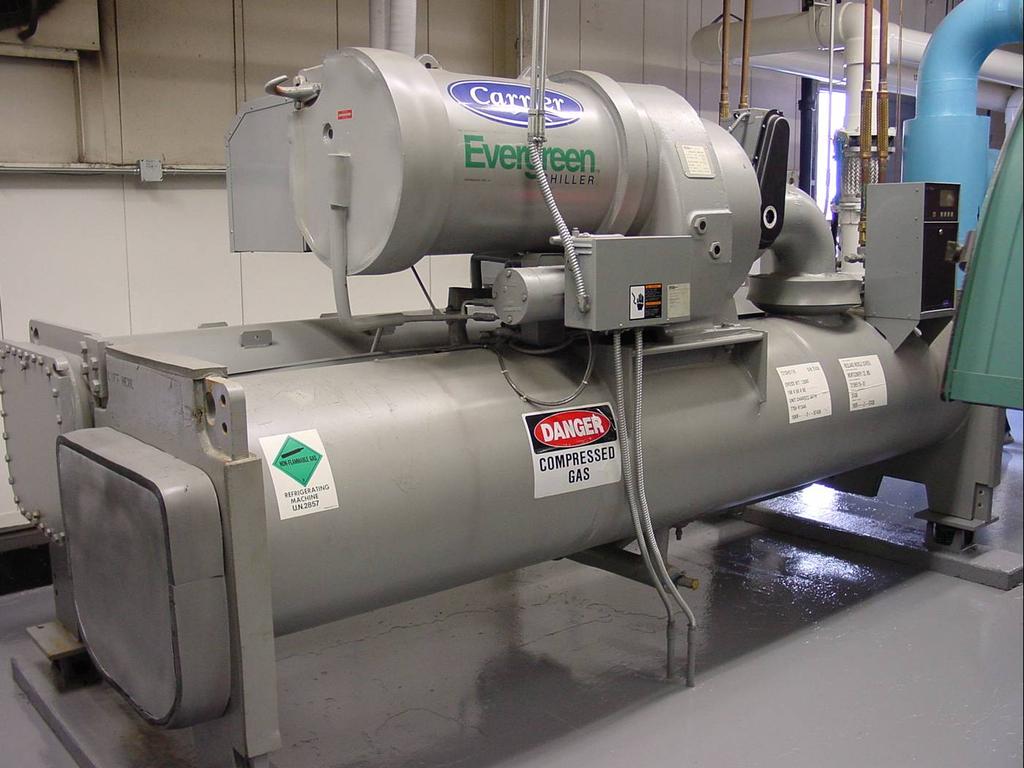

8 Centrifugal Chiller Carrier Centrifugal Chiller Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 8

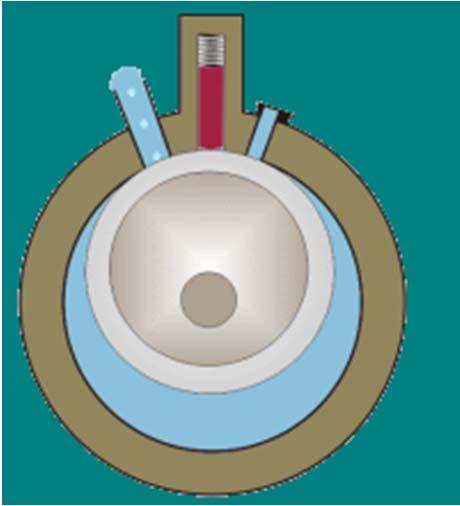

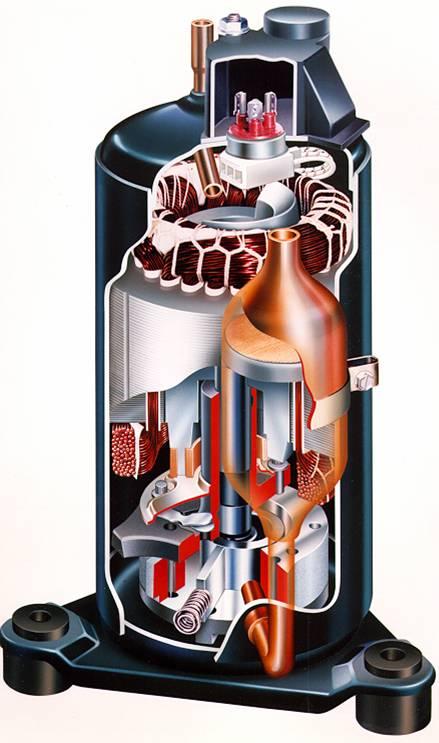

9 Rotary Compressor Discharge out Suction in Rotary Vane Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 9

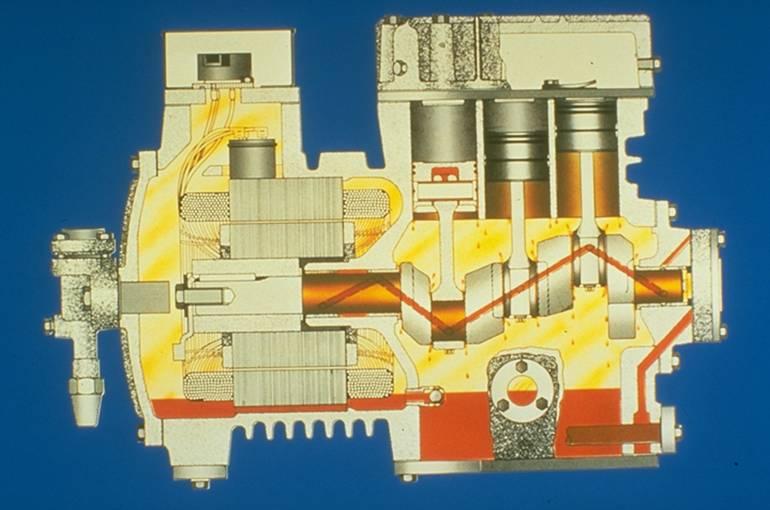

10 Reciprocating Compressor Pistons go up & down Crankshaft rotates Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 10
11 Lubrication of crankshaft and rods Crankshaft: Hollow center for oil supply Holes in shaft lubricate bearing surfaces Connecting rods: Connect the crankshaft to the piston Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 11

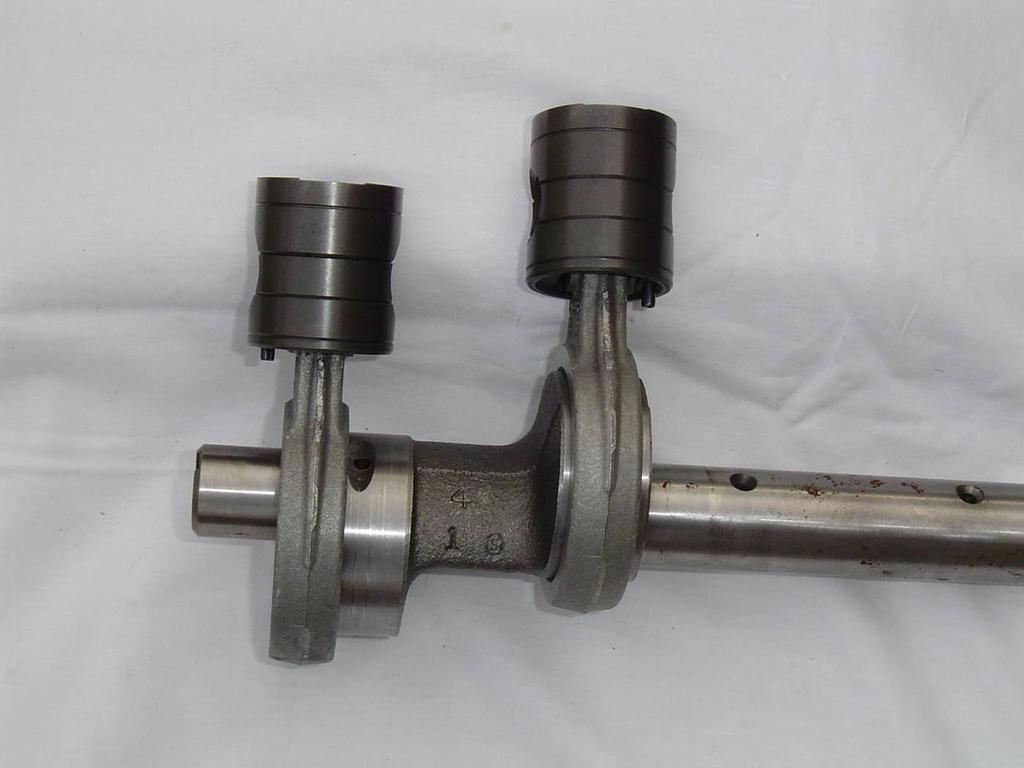

12 Crankshaft, Connecting Crankshaft oiling Rods, and Pistons Piston Connecting Rod OIL Crankshaft Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 12

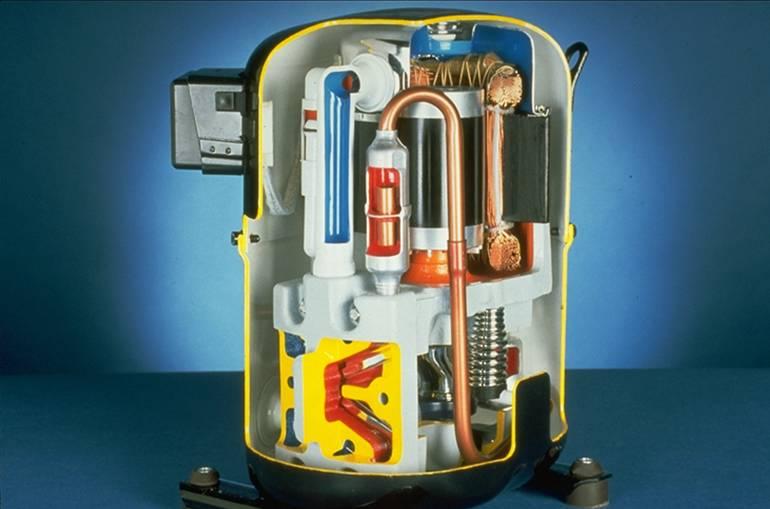

13 Hermetic Compressor Hermetic - ancient Greek word for secret, airtight container. Welded into a steel shell Internal springs Suction cooled motor Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 13
14 Hermetic Compressor Suction Cooled Welded Shell Hermetically Sealed Suction Vapor Discharge Hot Gas Motor Spring mounted Pistons & Valves Crankshaft Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 14
15 Semi-Hermetic Compressor Cast iron shell is bolted together, not welded Some service repairs on job: Valve plates and oil changes Can be rebuilt by factory Air cooled, suction cooled, and water cooled Lubrication by splash or pump External spring mounted Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 15

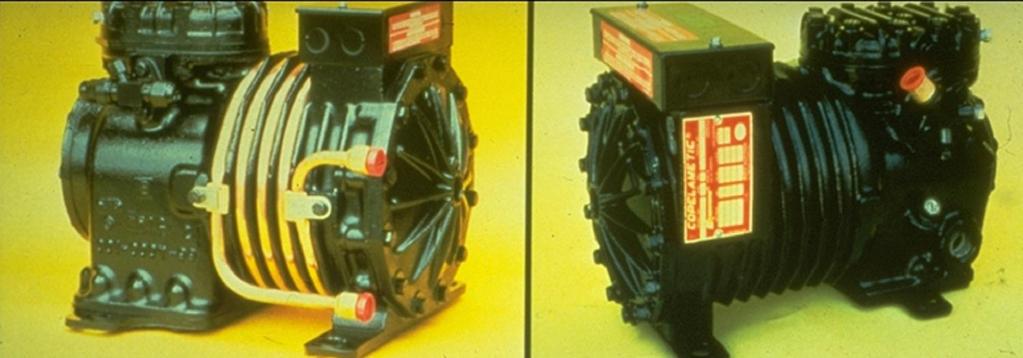

16 Water & Air Cooled IN OUT KW Series Water Cooled KA Series Air Cooled Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 16
17 Suction Cooled Compressors Suction service valve on end of compressor Vapor passes over motor, cooling it. Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 17

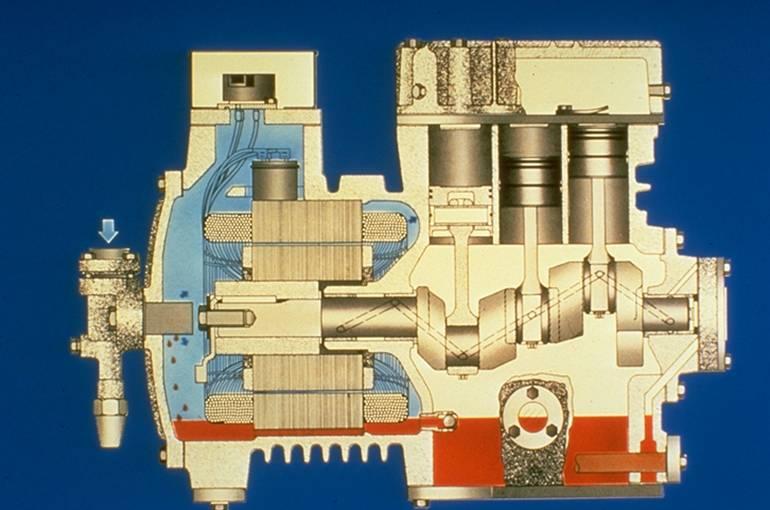

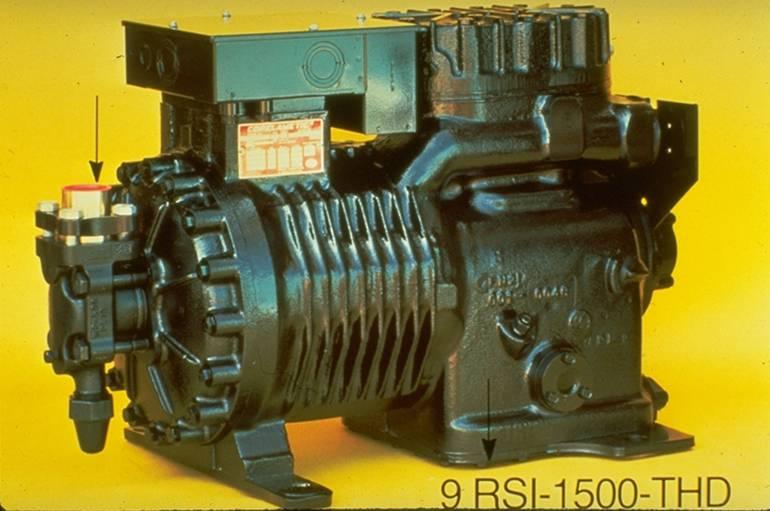

18 Suction cooled compressor Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 18
19 Suction Cooled Compressor Suction Vapor Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 19
20 Compressors of a Semi-Hermetic Compressor Electrical: Motor, overload, and terminals Mechanical: Crankshaft, pistons, valves, and head Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 20

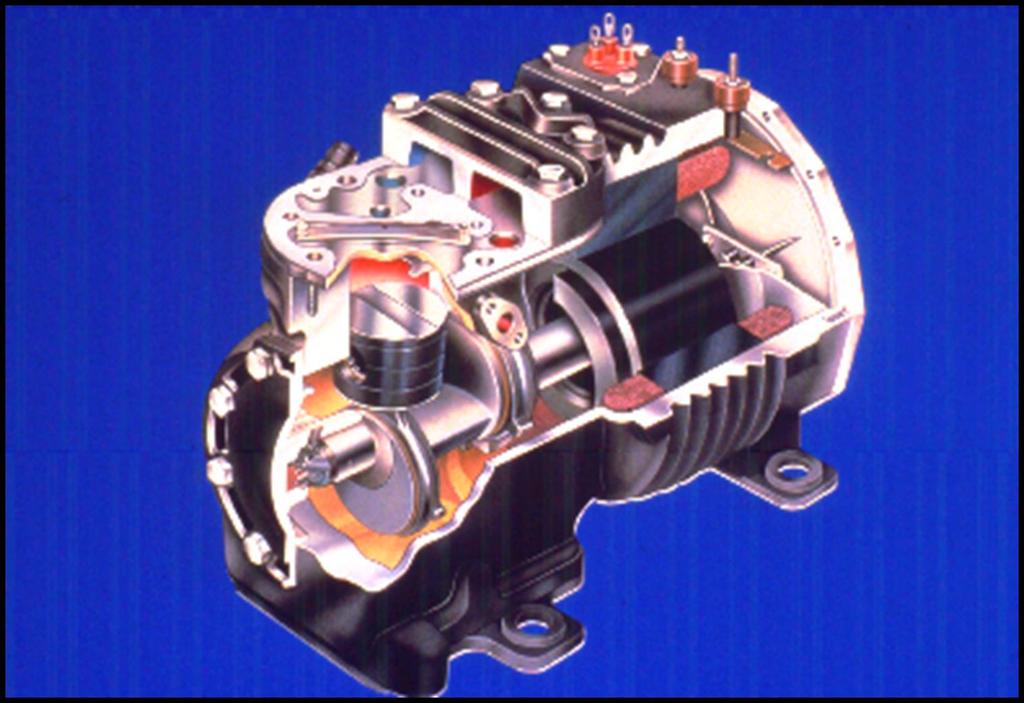

21 Copelametic Semi-Hermetic Compressor Overload Head Valve Plate Motor Terminals Piston Motor: Rotor and Stator Crankshaft Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 21
22 Semi-Hermetic Compressor There MUST be an oil film on every load bearing surface!!!! Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 22

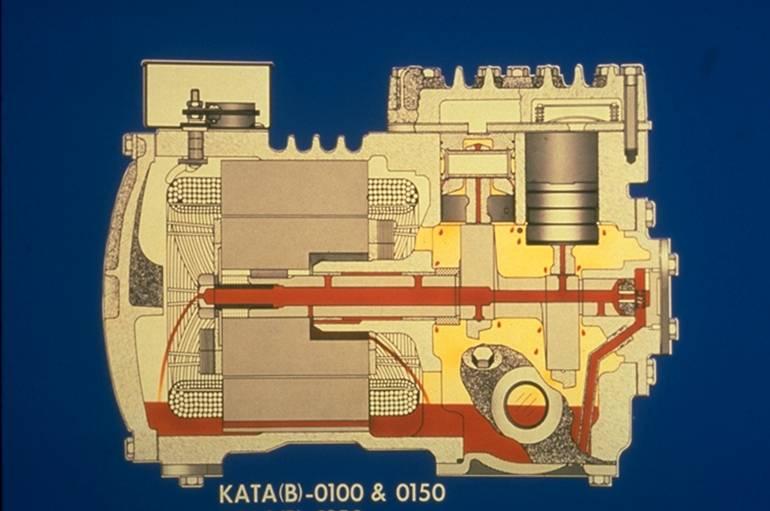

23 Compressor Lubrication To Cylinders To Bearings From Oil Pump Back to Crankcase Oil Level Sight Glass Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 23 23

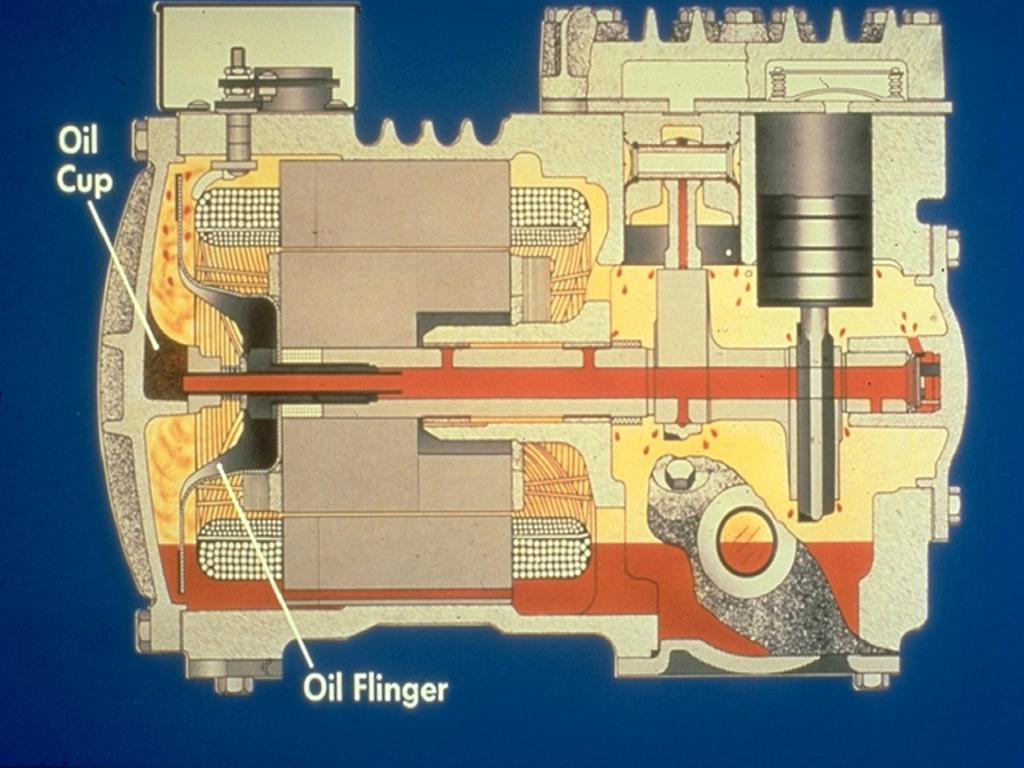

24 Oil Flinger Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 24

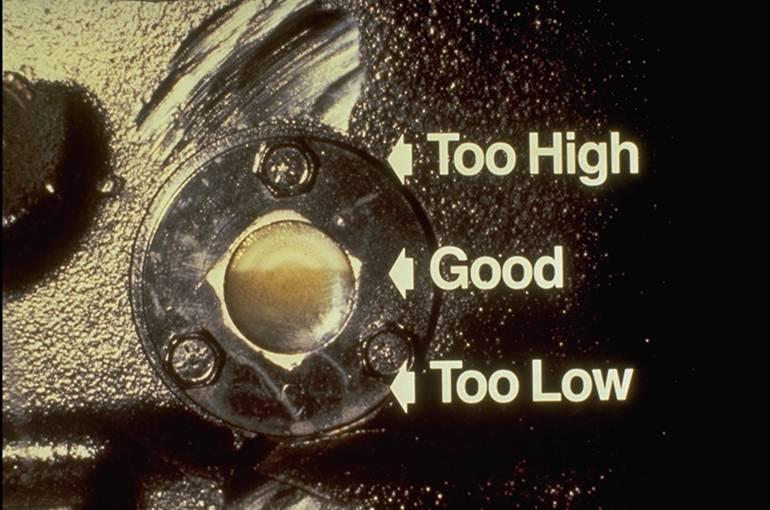

25 Oil Sight Glass Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 25
26 Compressor Operation Intake Stroke Piston drops Lowers pressure in cylinder Pulls intake valve open Vapor is sucked into cylinder Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 26
27 Suction vapor sucked into compressor Valve opens Piston Downstrok e Piston Downstroke Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 27
28 End of Intake Stroke Piston at bottom Cylinder pressures equalize Intake valve closes Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 28

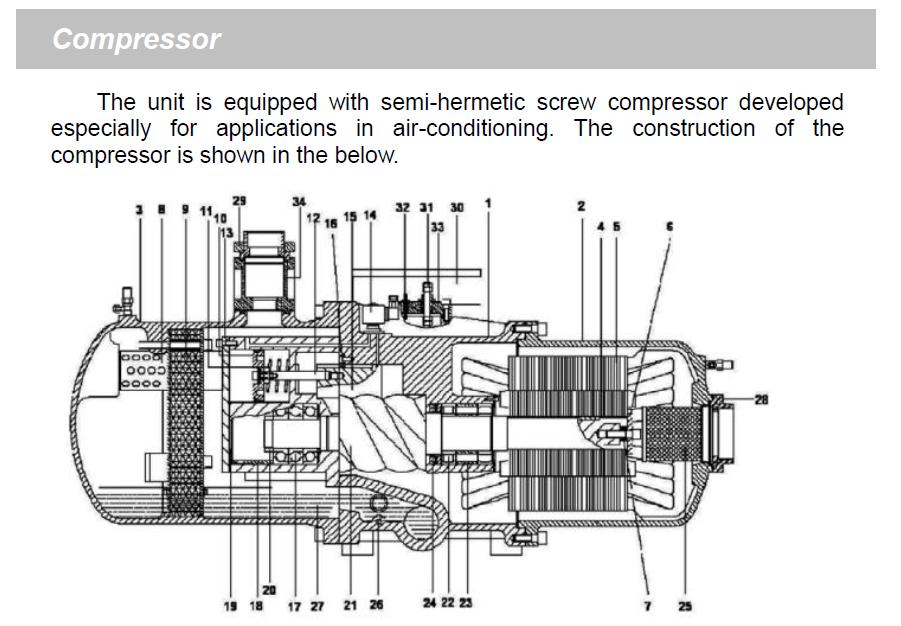

29 Screw Compressor Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 30

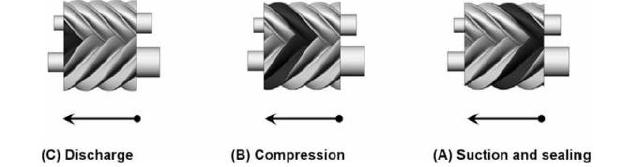

30 Screw Compressor Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 31
31 Centrifugal Compressor Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 32

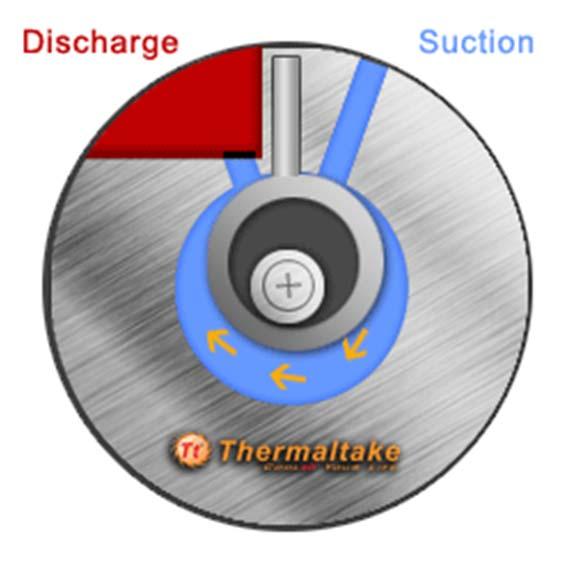

32 Rotary Vane Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 33

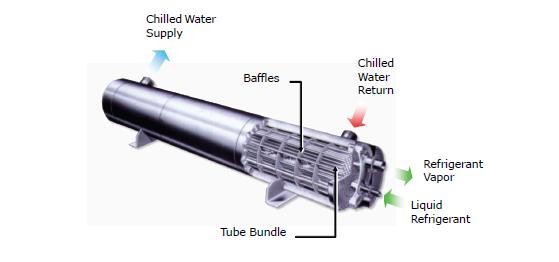

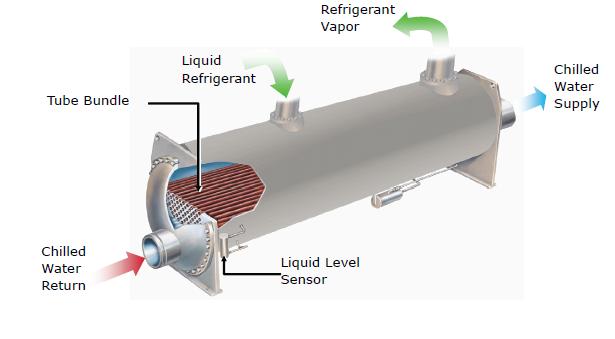

33 Evaporator - Flooded Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 34
34 Evaporator - Dx Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 35
35 Air Cooled VS Water Cooled Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 36

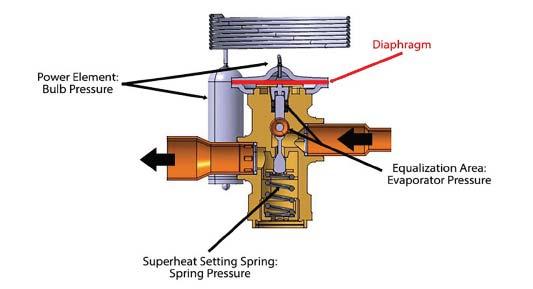

36 TVX Thermal Expansion Valve Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 37

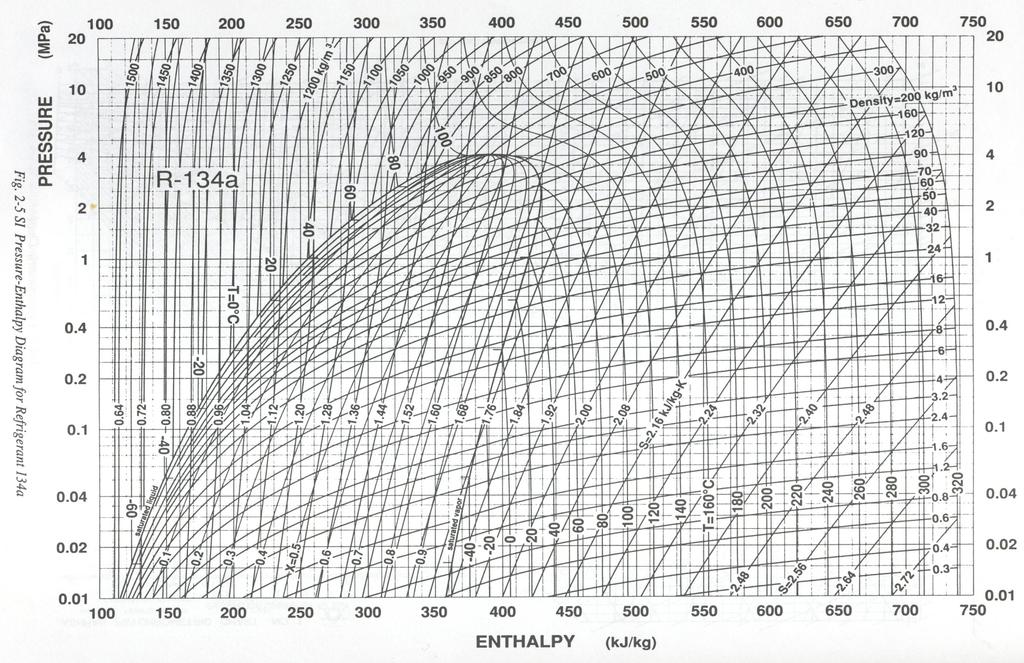

37 Θερμοδυναμικές ιδιότητες ψυκτικού μέσου R134a Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 38
38 Θερμοδυναμικός κύκλος ψύξης με μηχανική συμπίεση Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 39
39 Θεωρητικά και πραγματικά όρια απόδοσης ψυκτικών κύκλων Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 40
40 Χρήσιμοι Σύνδεσμοι -components/ Βόλος, 01 Νοεμβρίου 2018 Εργαστήριο Θερμοδυναμικής & Θερμικών Μηχανών - ΤΜΜ - ΠΘ 41
