ARTI-S4. AKΡΙΒΕΙΑ ΣΤΗΝ ΚΑΘΗΜΕΡΙΝΗ ΕΦΑΡΜΟΓΗ Με µεταβλητά ρυθµιζόµενα µέρη

Transcript

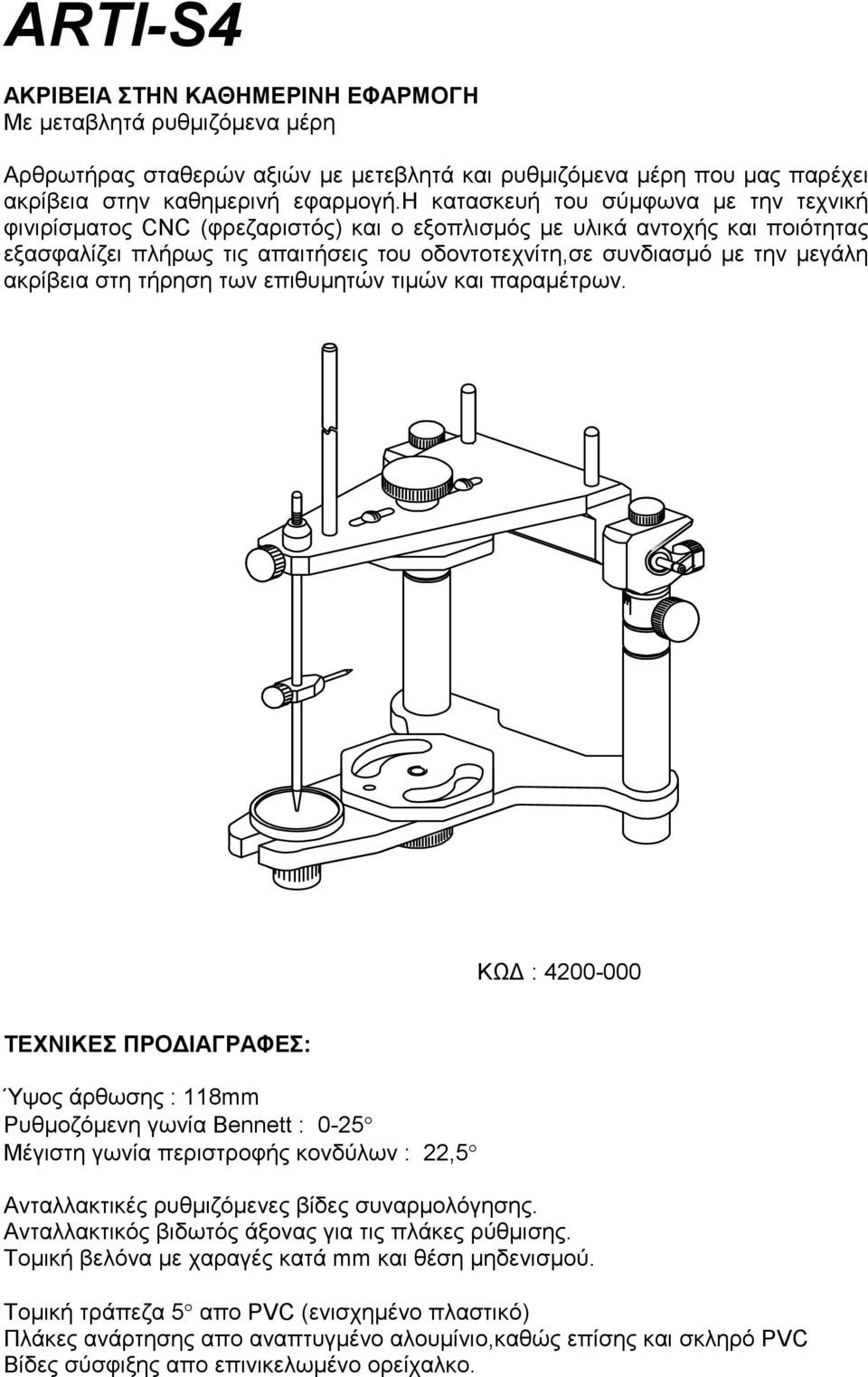

1 ARTI-S4 AKΡΙΒΕΙΑ ΣΤΗΝ ΚΑΘΗΜΕΡΙΝΗ ΕΦΑΡΜΟΓΗ Με µεταβλητά ρυθµιζόµενα µέρη Aρθρωτήρας σταθερών αξιών µε µετεβλητά και ρυθµιζόµενα µέρη που µας παρέχει ακρίβεια στην καθηµερινή εφαρµογή.η κατασκευή του σύµφωνα µε την τεχνική φινιρίσµατος CNC (φρεζαριστός) και ο εξοπλισµός µε υλικά αντοχής και ποιότητας εξασφαλίζει πλήρως τις απαιτήσεις του οδοντοτεχνίτη,σε συνδιασµό µε την µεγάλη ακρίβεια στη τήρηση των επιθυµητών τιµών και παραµέτρων. ΚΩ : ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ: Ύψος άρθωσης : 118mm Ρυθµοζόµενη γωνία Bennett : 0-25 Μέγιστη γωνία περιστροφής κονδύλων : 22,5 Ανταλλακτικές ρυθµιζόµενες βίδες συναρµολόγησης. Ανταλλακτικός βιδωτός άξονας για τις πλάκες ρύθµισης. Τοµική βελόνα µε χαραγές κατά mm και θέση µηδενισµού. Τοµική τράπεζα 5 απο PVC (ενισχηµένο πλαστικό) Πλάκες ανάρτησης απο αναπτυγµένο αλουµίνιο,καθώς επίσης και σκληρό PVC Βίδες σύσφιξης απο επινικελωµένο ορείχαλκο.

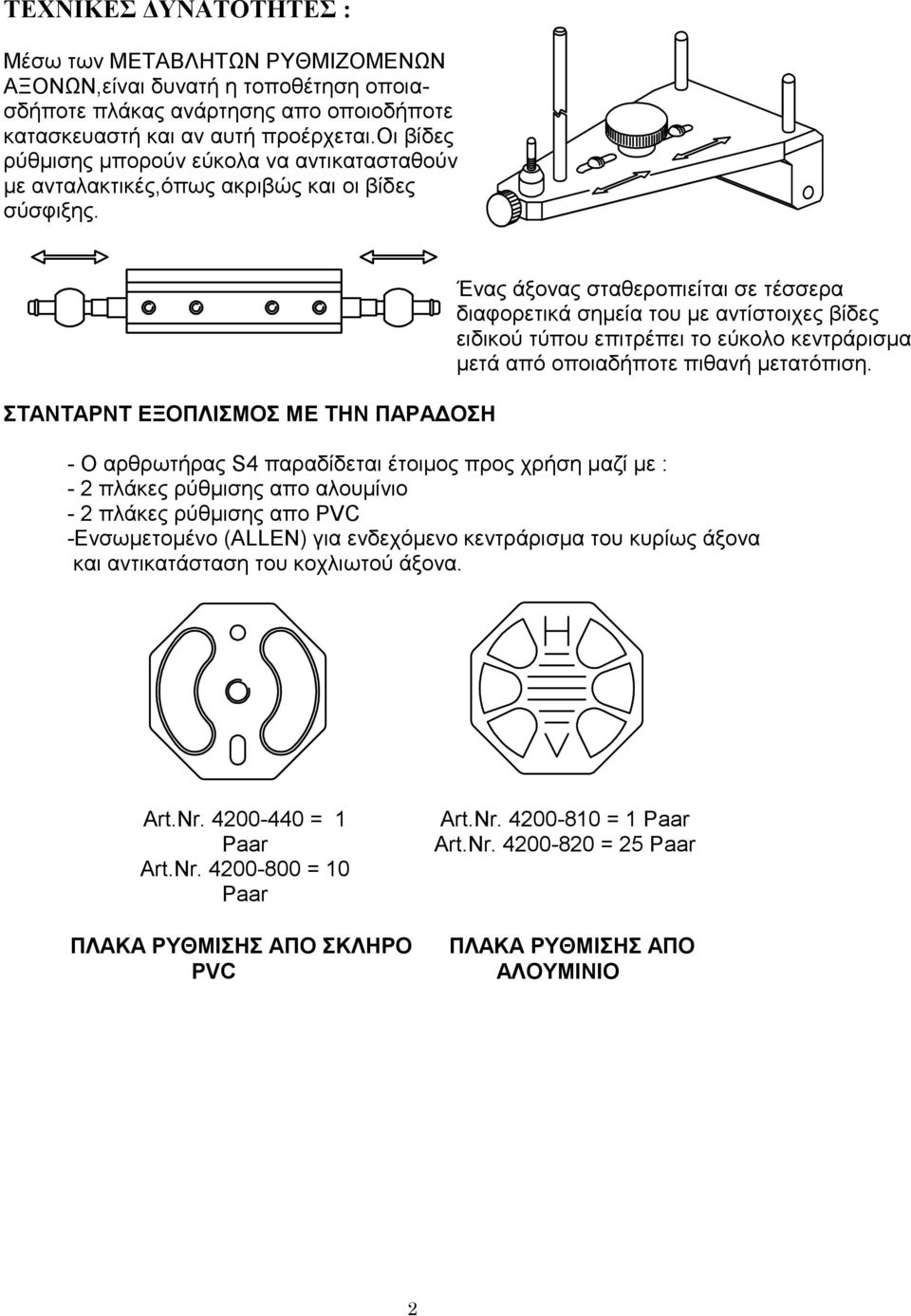

2 ΤΕΧΝΙΚΕΣ ΥΝΑΤΟΤΗΤΕΣ : Μέσω των ΜΕΤΑΒΛΗΤΩΝ ΡΥΘΜΙΖΟΜΕΝΩΝ ΑΞΟΝΩΝ,είναι δυνατή η τοποθέτηση οποιασδήποτε πλάκας ανάρτησης απο οποιοδήποτε κατασκευαστή και αν αυτή προέρχεται.οι βίδες ρύθµισης µπορούν εύκολα να αντικατασταθούν µε ανταλακτικές,όπως ακριβώς και οι βίδες σύσφιξης. ΣΤΑΝΤΑΡΝΤ ΕΞΟΠΛΙΣΜΟΣ ΜΕ ΤΗΝ ΠΑΡΑ ΟΣΗ Ένας άξονας σταθεροπιείται σε τέσσερα διαφορετικά σηµεία του µε αντίστοιχες βίδες ειδικού τύπου επιτρέπει το εύκολο κεντράρισµα µετά από οποιαδήποτε πιθανή µετατόπιση. - Ο αρθρωτήρας S4 παραδίδεται έτοιµος προς χρήση µαζί µε : - 2 πλάκες ρύθµισης απο αλουµίνιο - 2 πλάκες ρύθµισης απο PVC -Eνσωµετοµένο (ALLEN) για ενδεχόµενο κεντράρισµα του κυρίως άξονα και αντικατάσταση του κοχλιωτού άξονα. Art.Nr = 1 Paar Art.Nr = 10 Paar ΠΛΑΚΑ ΡΥΘΜΙΣΗΣ ΑΠΟ ΣΚΛΗΡΟ PVC Art.Nr = 1 Paar Art.Nr = 25 Paar ΠΛΑΚΑ ΡΥΘΜΙΣΗΣ ΑΠΟ ΑΛΟΥΜΙΝΙΟ 2

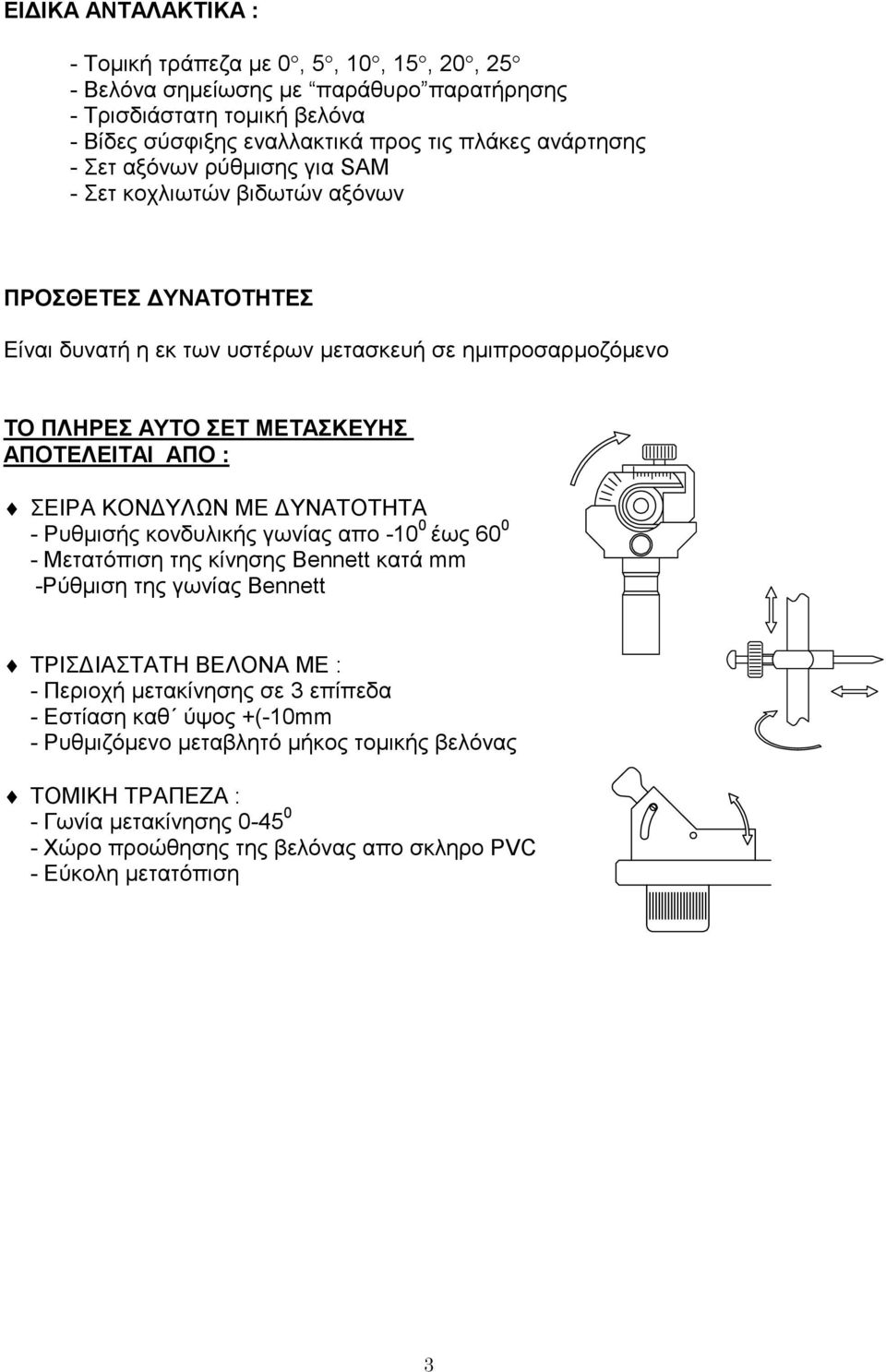

3 ΕΙ ΙΚΑ ΑΝΤΑΛΑΚΤΙΚΑ : - Τοµική τράπεζα µε 0, 5, 10, 15, 20, 25 - Βελόνα σηµείωσης µε παράθυρο παρατήρησης - Τρισδιάστατη τοµική βελόνα - Βίδες σύσφιξης εναλλακτικά προς τις πλάκες ανάρτησης - Σετ αξόνων ρύθµισης για SAM - Σετ κοχλιωτών βιδωτών αξόνων ΠΡΟΣΘΕΤΕΣ ΥΝΑΤΟΤΗΤΕΣ Είναι δυνατή η εκ των υστέρων µετασκευή σε ηµιπροσαρµοζόµενο ΤΟ ΠΛΗΡΕΣ ΑΥΤΟ ΣΕΤ ΜΕΤΑΣΚΕΥΗΣ ΑΠΟΤΕΛΕΙΤΑΙ ΑΠΟ : ΣΕΙΡΑ ΚΟΝ ΥΛΩΝ ΜΕ ΥΝΑΤΟΤΗΤΑ - Ρυθµισής κονδυλικής γωνίας απο έως Μετατόπιση της κίνησης Bennett κατά mm -Ρύθµιση της γωνίας Bennett ΤΡΙΣ ΙΑΣΤΑΤΗ ΒΕΛΟΝΑ ΜΕ : - Περιοχή µετακίνησης σε 3 επίπεδα - Εστίαση καθ ύψος +(-10mm - Ρυθµιζόµενο µεταβλητό µήκος τοµικής βελόνας ΤΟΜΙΚΗ ΤΡΑΠΕΖΑ : - Γωνία µετακίνησης Χώρο προώθησης της βελόνας απο σκληρο PVC - Εύκολη µετατόπιση 3

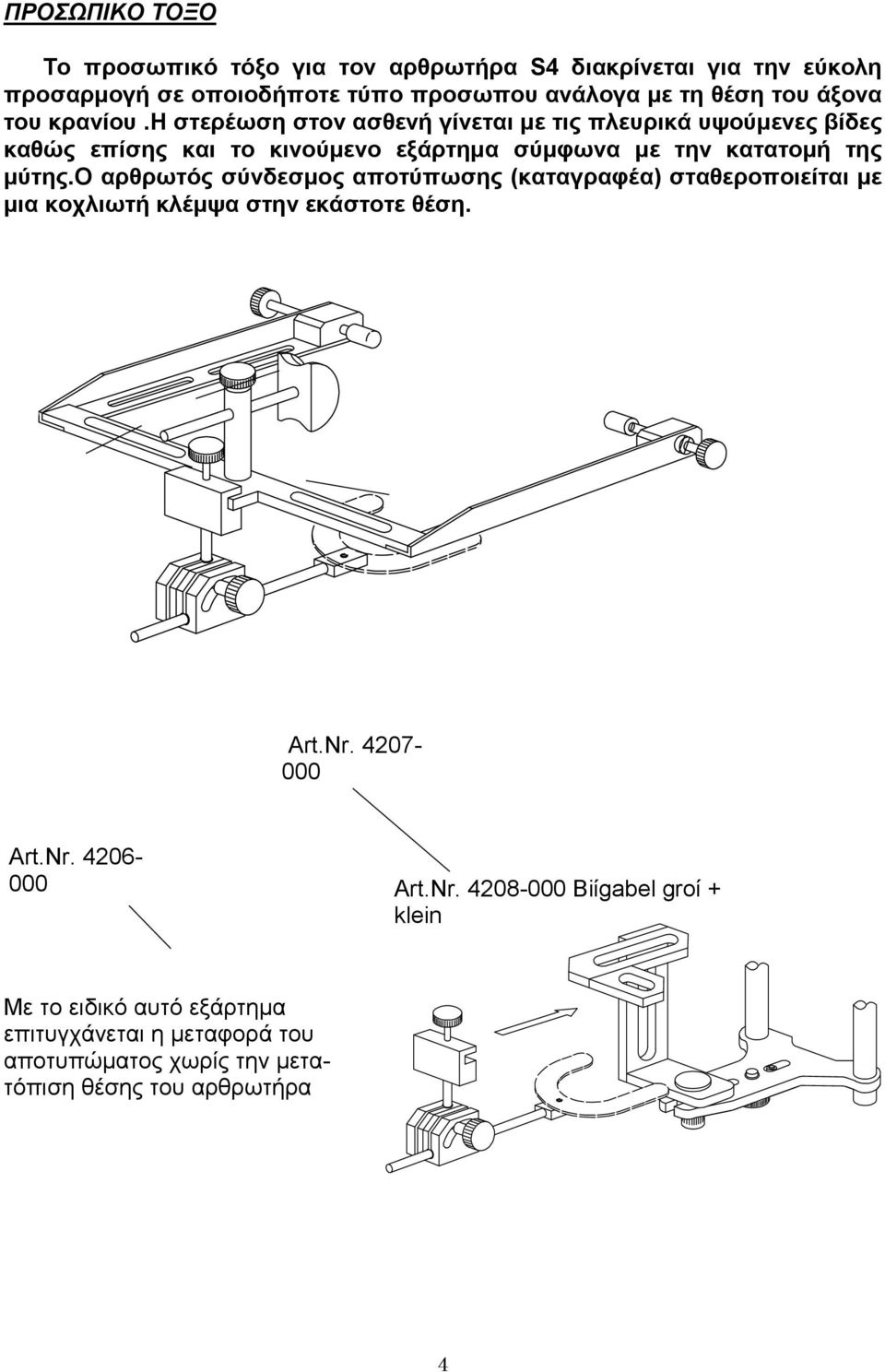

4 ΠΡΟΣΩΠΙΚΟ ΤΟΞΟ Το προσωπικό τόξο για τον αρθρωτήρα S4 διακρίνεται για την εύκολη προσαρµογή σε οποιοδήποτε τύπο προσωπου ανάλογα µε τη θέση του άξονα του κρανίου.η στερέωση στον ασθενή γίνεται µε τις πλευρικά υψούµενες βίδες καθώς επίσης και το κινούµενο εξάρτηµα σύµφωνα µε την κατατοµή της µύτης.ο αρθρωτός σύνδεσµος αποτύπωσης (καταγραφέα) σταθεροποιείται µε µια κοχλιωτή κλέµψα στην εκάστοτε θέση. Art.Nr Art.Nr Art.Nr Biίgabel groί + klein Με το ειδικό αυτό εξάρτηµα επιτυγχάνεται η µεταφορά του αποτυπώµατος χωρίς την µετατόπιση θέσης του αρθρωτήρα 4

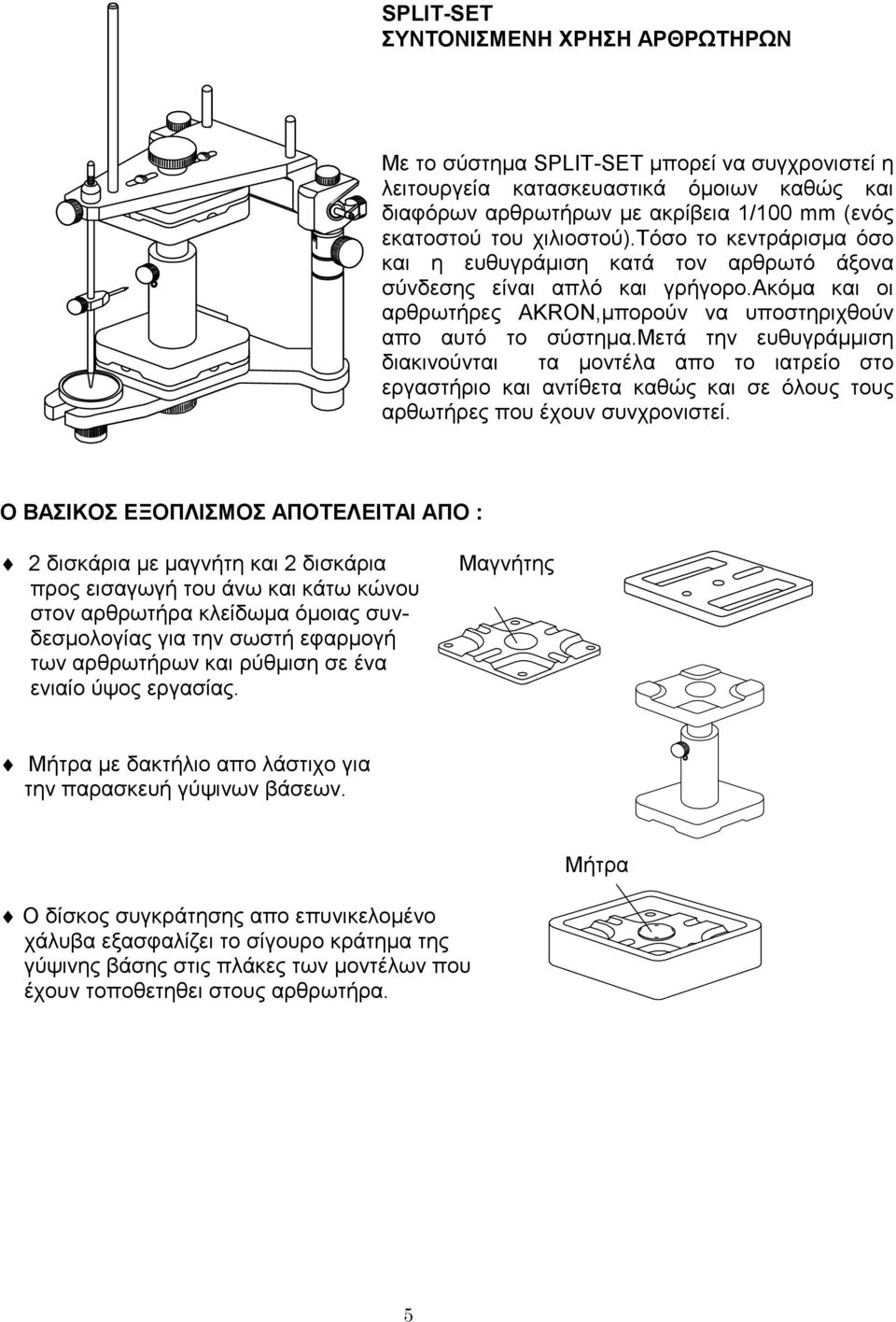

5 SPLIT-SET ΣΥΝΤΟΝΙΣΜΕΝΗ ΧΡΗΣΗ ΑΡΘΡΩΤΗΡΩΝ Με το σύστηµα SPLIT-SET µπορεί να συγχρονιστεί η λειτουργεία κατασκευαστικά όµοιων καθώς και διαφόρων αρθρωτήρων µε ακρίβεια 1/100 mm (ενός εκατοστού του χιλιοστού).τόσο το κεντράρισµα όσο και η ευθυγράµιση κατά τον αρθρωτό άξονα σύνδεσης είναι απλό και γρήγορο.ακόµα και οι αρθρωτήρες AKRON,µπορούν να υποστηριχθούν απο αυτό το σύστηµα.μετά την ευθυγράµµιση διακινούνται τα µοντέλα απο το ιατρείο στο εργαστήριο και αντίθετα καθώς και σε όλους τους αρθωτήρες που έχουν συνχρονιστεί. Ο ΒΑΣΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΑΠΟΤΕΛΕΙΤΑΙ ΑΠΟ : 2 δισκάρια µε µαγνήτη και 2 δισκάρια προς εισαγωγή του άνω και κάτω κώνου στον αρθρωτήρα κλείδωµα όµοιας συνδεσµολογίας για την σωστή εφαρµογή των αρθρωτήρων και ρύθµιση σε ένα ενιαίο ύψος εργασίας. Mαγνήτης Μήτρα µε δακτήλιο απο λάστιχο για την παρασκευή γύψινων βάσεων. Μήτρα Ο δίσκος συγκράτησης απο επυνικελοµένο χάλυβα εξασφαλίζει το σίγουρο κράτηµα της γύψινης βάσης στις πλάκες των µοντέλων που έχουν τοποθετηθει στους αρθρωτήρα. 5
