1 (Greek) DM-FD Εγχειρίδιο αντιπροσώπου Μπροστινός εκτροχιαστής FD-M9000 FD-M9020 FD-M9025 FD-M8000 FD-M8020 FD-M8025 FD-M612 FD-M617 FD-M618 FD-M672 FD-M677

2 ΠΕΡΙΕΧΟΜΕΝΑ ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ... 4 ΓΙΑ ΔΙΑΣΦΑΛΙΣΗ ΤΗΣ ΑΣΦΑΛΕΙΑΣ... 5 ΚΑΤΑΛΟΓΟΣ ΕΡΓΑΛΕΙΩΝ ΠΟΥ ΘΑ ΧΡΗΣΙΜΟΠΟΙΗΘΟΥΝ... 8 ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση του μπροστινού εκτροχιαστή Εγκατάσταση σε τύπους με πίσω ανάρτηση Εγκατάσταση του μπροστινού εκτροχιαστή (Εμπρός τριπλό) Τύπος με δακτύλιο σύσφιξης (FD-M9000/M8000/M672/M612) Τύπος απευθείας τοποθέτησης (FD-M9000/M8000/M672/M612) Τύπος E (FD-M9000/M8000/M672/M612) Εγκατάσταση του μπροστινού εκτροχιαστή (Εμπρός διπλό) Τύπος με δακτύλιο σύσφιξης (FD-M9020/M8020/M617/M677) Τύπος με δακτύλιο σύσφιξης (FD-M9025/M8025/M618) Τύπος απευθείας τοποθέτησης (FD-M9020/M8020/M617/M677) Τύπος απευθείας τοποθέτησης (FD-M9025/M8025/M618) Τύπος E (FD-M9020/M8020/M617/M677) Τύπος E (FD-M9025/M8025/M618) ΡΥΘΜΙΣΗ Εγκατάσταση του καλωδίου και ρύθμιση της λειτουργίας αλλαγής (Εμπρός τριπλό) Ρύθμιση της θέσης της κάτω πλευράς Στερέωση του καλωδίου Ρύθμιση της τάσης καλωδίου Επάνω ρύθμιση Έλεγχος αλλαγής ταχυτήτων και μικρές προσαρμογές Εγκατάσταση του καλωδίου και ρύθμιση της λειτουργίας αλλαγής (Εμπρός διπλό) Σημείωση: Αριθμός θέσεων εμπρός αλυσοτροχού και θέση του μοχλού Σημείωση: Χρήση του μετατροπέα λειτουργίας Ρύθμιση της θέσης της κάτω πλευράς Στερέωση του καλωδίου Ρύθμιση της τάσης καλωδίου Επάνω ρύθμιση Έλεγχος αλλαγής ταχυτήτων και μικρές προσαρμογές ΣΥΝΤΗΡΗΣΗ Αντικατάσταση του εξαρτήματος συγκράτησης αλυσίδας Αφαίρεση Εγκατάσταση

3 Αντικατάσταση ελαστικού επιθέματος A Αφαίρεση Εγκατάσταση Αντικατάσταση ελαστικού επιθέματος B Αφαίρεση Εγκατάσταση

4 ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ Αυτό το εγχειρίδιο αντιπροσώπου προορίζεται κυρίως για χρήση από επαγγελματίες μηχανικούς ποδηλάτων. Οι χρήστες που δεν είναι εκπαιδευμένοι επαγγελματίες συναρμολόγησης ποδηλάτων δεν πρέπει να επιχειρούν μόνοι τους την εγκατάσταση των εξαρτημάτων χρησιμοποιώντας τα εγχειρίδια αντιπροσώπου. Εάν δεν κατανοείτε οποιοδήποτε μέρος των πληροφοριών στο εγχειρίδιο, μην προχωρήσετε στην εγκατάσταση. Αντιθέτως, επικοινωνήστε με το κατάστημα αγοράς ή έναν τοπικό μεταπωλητή ποδηλάτων και ζητήστε τη βοήθειά τους. Βεβαιωθείτε ότι έχετε διαβάσει όλα τα εγχειρίδια οδηγιών που συνοδεύουν το προϊόν. Μην αποσυναρμολογείτε ή τροποποιείτε το προϊόν παρά μόνον όπως αναφέρεται στις πληροφορίες που περιέχονται στο παρόν εγχειρίδιο αντιπροσώπου. Μπορείτε να δείτε όλα τα εγχειρίδια αντιπροσώπου και οδηγιών, on-line στον δικτυακό μας τόπο ( Τηρείτε τους κατάλληλους κανόνες και τους κανονισμούς της χώρας, κράτους ή της περιοχής στην οποία ασκείτε τις δραστηριότητές σας ως έμπορος. Για λόγους ασφάλειας, βεβαιωθείτε ότι έχετε διαβάσει αυτό το εγχειρίδιο αντιπροσώπου λεπτομερώς πριν από τη χρήση και ακολουθήστε τις οδηγίες που παρέχει για σωστή χρήση. Οι παρακάτω οδηγίες πρέπει να τηρούνται σε όλες τις περιστάσεις, προκειμένου να αποφευχθούν σωματικές βλάβες και υλικές ζημίες. Οι οδηγίες κατατάσσονται ανάλογα με το βαθμό κινδύνου ή βλάβης που μπορεί να προκύψει, εάν το προϊόν χρησιμοποιηθεί εσφαλμένα. ΚΙΝΔΥΝΟΣ Παράλειψη τήρησης αυτών των οδηγιών θα προκαλέσει θάνατο ή σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Παράλειψη τήρησης αυτών των οδηγιών μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΗ Παράλειψη τήρησης αυτών των οδηγιών μπορεί να προκαλέσει σωματικές βλάβες ή υλικές ζημίες στον εξοπλισμό και τον περιβάλλοντα χώρο. 4

5 ΓΙΑ ΔΙΑΣΦΑΛΙΣΗ ΤΗΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΔΙΑΣΦΑΛΙΣΗ ΤΗΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βεβαιωθείτε ότι ακολουθείτε τις οδηγίες που παρέχονται στα εγχειρίδια κατά την εγκατάσταση του προϊόντος. Συνιστάται να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά Shimano. Αν εξαρτήματα όπως βίδες και παξιμάδια έχουν χαλαρώσει ή υποστεί ζημιά, το ποδήλατο μπορεί να πέσει ξαφνικά, γεγονός που μπορεί να προκαλέσει σοβαρό τραυματισμό. Επιπλέον, αν δεν γίνουν σωστά οι ρυθμίσεις, μπορεί να προκύψουν προβλήματα και το ποδήλατο να πέσει ξαφνικά, γεγονός που μπορεί να προκαλέσει σοβαρό τραυματισμό. Φροντίστε να φοράτε γυαλιά ασφαλείας ή άλλα προστατευτικά γυαλιά για τα μάτια κατά την εκτέλεση εργασιών συντήρησης, όπως η αντικατάσταση εξαρτημάτων. Αφού διαβάσετε με προσοχή το εγχειρίδιο αντιπροσώπου, κρατήστε το σε ασφαλές σημείο για μελλοντική χρήση. Βεβαιωθείτε επίσης ότι οι χρήστες ενημερώθηκαν για τα εξής: Να φροντίζετε να μην αφήνετε τις άκρες από τα ρούχα σας να πιαστούν στην αλυσίδα όταν ποδηλατείτε. Διαφορετικά μπορεί να πέσετε από το ποδήλατο. ΣΗΜΕΙΩΣΗ Βεβαιωθείτε επίσης ότι οι χρήστες ενημερώθηκαν για τα εξής: Αν οι αλλαγές ταχύτητας δεν δίνουν ομαλή αίσθηση, πλύνετε τον εκτροχιαστή και λιπάνετε όλα τα κινούμενα μέρη. Όταν η αλυσίδα βρίσκεται σε οποιαδήποτε από τις θέσεις που φαίνονται στην εικόνα, μπορεί να έρθει σε επαφή με τον μπροστινό αλυσοτροχό ή με τον μπροστινό εκτροχιαστή και να προκληθεί θόρυβος. Αν ο θόρυβος είναι πρόβλημα, μετατοπίστε την αλυσίδα στο επόμενο μεγαλύτερο πίσω γρανάζι ή σε ένα μετά από αυτό αν η αλυσίδα είναι στη θέση που φαίνεται στην Εικόνα 1. Μετατοπίστε την αλυσίδα στο επόμενο απολύτως μικρότερο γρανάζι ή σε ένα μετά από αυτό αν είναι στη θέση που φαίνεται στην Εικόνα 2. Εικόνα 1 Εικόνα 2 Διπλό (Για 10-ταχυτήτων) Διπλό (Για 11-ταχυτήτων) Τριπλό Εμπρός αλυσοτροχός Πίσω γρανάζι 5

6 ΓΙΑ ΔΙΑΣΦΑΛΙΣΗ ΤΗΣ ΑΣΦΑΛΕΙΑΣ Εγκατάσταση στο ποδήλατο και συντήρηση: Δεν μπορεί να χρησιμοποιηθεί τριπλός εμπρόσθιος εκτροχιαστής με διπλό δισκοβραχίονα, διότι τα σημεία αλλαγής ταχυτήτων δεν ταιριάζουν. Παρομοίως δεν μπορεί να χρησιμοποιηθεί διπλός εμπρόσθιος εκτροχιαστής για τριπλό δισκοβραχίονα. Για σκελετούς με ανάρτηση, η γωνία του ψαλιδιού της αλυσίδας θα ποικίλει ανάλογα με το αν το ποδήλατο χρησιμοποιείται ή όχι. Όταν το ποδήλατο δεν χρησιμοποιείται και η αλυσίδα είναι τοποθετημένη στον πιο μεγάλο εμπρός τροχό και στο μικρότερο γρανάζι, το εξωτερικό τοίχωμα του οδηγού αλυσίδας του μπροστινού εκτροχιαστή μπορεί να ακουμπά στην αλυσίδα. Χρησιμοποιήστε εξωτερικό περίβλημα [OT-SP41] και έναν οδηγό καλωδίου (SM-SP17 / SP18) για να έχετε ομαλή λειτουργία. Αν ο βαθμός χαλαρότητας στους συνδέσμους είναι τόσο μεγάλος ώστε δεν είναι δυνατή η ρύθμιση, θα πρέπει να αντικαταστήσετε τον εκτροχιαστή. Τα προϊόντα δεν καλύπτονται με εγγύηση για φυσιολογική φθορά και αλλοίωση από τη συνήθη χρήση και το πέρασμα του χρόνου. Το πραγματικό προϊόν μπορεί να διαφέρει από την εικόνα, γιατί το εγχειρίδιο αυτό προορίζεται κυρίως για να εξηγήσει τις διαδικασίες για τη χρήση του προϊόντος. 6

7 ΚΑΤΑΛΟΓΟΣ ΕΡΓΑΛΕΙΩΝ ΠΟΥ ΘΑ ΧΡΗΣΙΜΟΠΟΙΗΘΟΥΝ

8 ΚΑΤΑΛΟΓΟΣ ΕΡΓΑΛΕΙΩΝ ΠΟΥ ΘΑ ΧΡΗΣΙΜΟΠΟΙΗΘΟΥΝ ΚΑΤΑΛΟΓΟΣ ΕΡΓΑΛΕΙΩΝ ΠΟΥ ΘΑ ΧΡΗΣΙΜΟΠΟΙΗΘΟΥΝ Τα ακόλουθα εργαλεία χρειάζονται για τις εργασίες εγκατάστασης, ρύθμισης και συντήρησης. Εργαλείο Εργαλείο Κλειδί allen 2 mm Κλειδί allen 8 mm Κλειδί allen 4 mm Κλειδί Hexalobular[#10] 8

9 ΕΓΚΑΤΑΣΤΑΣΗ

10 ΕΓΚΑΤΑΣΤΑΣΗ ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση του μπροστινού εκτροχιαστή Κατά την εγκατάσταση εξαρτημάτων σε πλαίσιο/τιμόνι από ανθρακονήματα, ελέγξτε τη ροπή σύσφιξης που συνιστάται από τον κατασκευαστή του πλαισίου ή του εξαρτήματος για την αποφυγή ζημιών στα μέρη από ανθρακονήματα λόγω της υπερβολικής σύσφιξης ή της ανεπαρκούς δύναμης στερέωσης του εξαρτήματος ως αποτέλεσμα της ανεπαρκούς ροπής σύσφιξης. Εγκατάσταση σε τύπους με πίσω ανάρτηση ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Τα ποδήλατα με πίσω αναρτήσεις μπορεί να κάθονται διαφορετικά, όταν δεν υπάρχει αναβάτης στο ποδήλατο και όταν υπάρχει. Με αναφορά στην εικόνα, κάντε την εγκατάσταση και ρύθμιση του SIS με το ποδήλατο στη θέση που παίρνει με αναβάτη. 10

11 ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση του μπροστινού εκτροχιαστή (Εμπρός τριπλό) Τύπος με δακτύλιο σύσφιξης (FD-M9000/M8000/M672/M612) ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Ελέγξτε κρατώντας ένα κλειδί allen κόντρα στην επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού, όπως φαίνεται στην εικόνα. Side swing (πλευρικά) 1. Στερεώστε προσωρινά τη βίδα σύσφιξης. Κατά την εκτέλεση μιας διόρθωσης ρύθμισης κ.λπ. χωρίς τάκο ευθυγράμμισης pro-set, ευθυγραμμίστε την επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού χρησιμοποιώντας την κάτω βίδα ρύθμισης. 1 Κλειδί allen 4 mm (A) Βίδα σύσφιξης 2. Ευθυγραμμίστε το επίπεδο μέρος της εξωτερικής πλάκας του οδηγού αλυσίδας παράλληλα με την επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού. Βεβαιωθείτε ότι η απόσταση [A-B] από την κορυφή των δοντιών του μεγαλύτερου αλυσοτροχού είναι 1 έως 3 mm. 1 Κλειδί allen 2 mm (A) Κάτω βίδα ρύθμισης 3. Όταν η ρύθμιση ολοκληρωθεί, σφίξτε τη βίδα σύσφιξης. Ροπή σύσφιξης Κλειδί allen 4 mm 5-7 N m [A-B] 1-3 mm (A) Εξωτερική πλάκα οδηγού αλυσίδας (B) Μεγαλύτερος αλυσοτροχός 11

12 ΕΓΚΑΤΑΣΤΑΣΗ Τύπος απευθείας τοποθέτησης (FD-M9000/M8000/M672/M612) Side swing (πλευρικά) 1. Τοποθετήστε προσωρινά τον μπροστινό εκτροχιαστή στο πλαίσιο. 2. Ευθυγραμμίστε το επίπεδο μέρος της εξωτερικής πλάκας του οδηγού αλυσίδας παράλληλα με την επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού. Βεβαιωθείτε ότι η απόσταση [A-B] από την κορυφή των δοντιών του μεγαλύτερου αλυσοτροχού είναι 1 έως 3 mm. 1 Κλειδί allen 4 mm [A-B] 1-3 mm (A) Εξωτερική πλάκα οδηγού αλυσίδας (B) Μεγαλύτερος αλυσοτροχός ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Κατά την εκτέλεση μιας διόρθωσης ρύθμισης κ.λπ. χωρίς τάκο ευθυγράμμισης pro-set, ευθυγραμμίστε την επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού χρησιμοποιώντας την κάτω βίδα ρύθμισης. 1 Κλειδί allen 2 mm (A) Κάτω βίδα ρύθμισης 3. Όταν η ρύθμιση ολοκληρωθεί, στερεώστε τον μπροστινό εκτροχιαστή στο πλαίσιο. Ροπή σύσφιξης Κλειδί allen 4 mm 5-7 N m 12

13 ΕΓΚΑΤΑΣΤΑΣΗ Τύπος E (FD-M9000/M8000/M672/M612) Side swing (πλευρικά) 1. Τοποθετήστε τον μπροστινό εκτροχιαστή με τις βίδες στερέωσης του κάτω βραχίονα στήριξης. 2. Ευθυγραμμίστε το επίπεδο μέρος της εξωτερικής πλάκας του οδηγού αλυσίδας παράλληλα με την επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού. Βεβαιωθείτε ότι η απόσταση [A-B] από την κορυφή των δοντιών του μεγαλύτερου αλυσοτροχού είναι 1 έως 3 mm μετά την εγκατάσταση του εμπρός τροχού αλυσίδας. Εάν το διάκενο δεν βρίσκεται μέσα σε αυτά τα όρια, ρυθμίστε τη θέση στερέωσης με την επιμήκη οπή και σφίξτε ξανά τη βίδα στερέωσης. (A) Βίδα στερέωσης κάτω βραχίονα στήριξης (B) Τοποθέτηση μεσαίας τριβής (C) Υποστήριγμα Η Shimano δεν παρέχει τις βίδες στερέωσης του κάτω βραχίονα στήριξης. [A-B] 1-3 mm (A) Εξωτερική πλάκα οδηγού αλυσίδας Θέση στερέωσης (B) Μεγαλύτερος αλυσοτροχός ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Κατά την εκτέλεση μιας διόρθωσης ρύθμισης κ.λπ. χωρίς τάκο ευθυγράμμισης pro-set, ευθυγραμμίστε την επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού χρησιμοποιώντας την κάτω βίδα ρύθμισης. 1 Μεγαλύτερος αλυσοτροχός 40T ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Ορισμένα μοντέλα υποστηρίζουν έως και 42Τ. 1 Κλειδί allen 2 mm (A) Κάτω βίδα ρύθμισης 13

14 ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση του μπροστινού εκτροχιαστή (Εμπρός διπλό) Τύπος με δακτύλιο σύσφιξης (FD-M9020/M8020/M617/M677) 2. Περιστρέψτε την κάτω βίδα ρύθμισης και ευθυγραμμίστε το επίπεδο μέρος της εξωτερικής πλάκας του οδηγού αλυσίδας παράλληλα με την επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού. Βεβαιωθείτε ότι η απόσταση [B-C] από την κορυφή των δοντιών του μεγαλύτερου αλυσοτροχού είναι 1 έως 3 mm. Side swing (πλευρικά) 1. Στερεώστε προσωρινά τη βίδα σύσφιξης. 1 Κλειδί allen 4 mm (A) Βίδα σύσφιξης [B-C] 1-3 mm 1 Κλειδί allen 2 mm (A) Κάτω βίδα ρύθμισης (B) Εξωτερική πλάκα οδηγού αλυσίδας (C) Μεγαλύτερος αλυσοτροχός Βεβαιωθείτε ότι δεν τοποθετείτε τον οδηγό της αλυσίδας, όπως φαίνεται στην εικόνα. 3. Όταν η ρύθμιση ολοκληρωθεί, σφίξτε τη βίδα σύσφιξης. Ροπή σύσφιξης Κλειδί allen 4 mm 5-7 N m 14

15 ΕΓΚΑΤΑΣΤΑΣΗ Τύπος με δακτύλιο σύσφιξης (FD-M9025/M8025/M618) Top swing (κολάρο σκελετού κάτω) / Down swing (κολάρο σκελετού επάνω) 1. Στερεώστε προσωρινά τη βίδα σύσφιξης. 2. Περιστρέψτε την κάτω βίδα ρύθμισης και ευθυγραμμίστε το επίπεδο μέρος της εξωτερικής πλάκας του οδηγού αλυσίδας παράλληλα με την επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού. Βεβαιωθείτε ότι η απόσταση [B-C] από την κορυφή των δοντιών του μεγαλύτερου αλυσοτροχού είναι 1 έως 3 mm. 1 Κλειδί allen 4 mm (A) Βίδα σύσφιξης [B-C] 1-3 mm 1 Τop swing (κολάρο σκελετού κάτω) 2 Down swing (κολάρο σκελετού επάνω) 3 Κλειδί allen 2 mm (A) Κάτω βίδα ρύθμισης (B) Εξωτερική πλάκα οδηγού αλυσίδας (C) Μεγαλύτερος αλυσοτροχός Βεβαιωθείτε ότι δεν τοποθετείτε τον οδηγό της αλυσίδας, όπως φαίνεται στην εικόνα. 15

16 ΕΓΚΑΤΑΣΤΑΣΗ ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Ελέγξτε κρατώντας ένα κλειδί allen κόντρα στην επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού, όπως φαίνεται στην εικόνα. 2. Περιστρέψτε την κάτω βίδα ρύθμισης και ευθυγραμμίστε το επίπεδο μέρος της εξωτερικής πλάκας του οδηγού αλυσίδας παράλληλα με την επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού. Βεβαιωθείτε ότι η απόσταση [A-B] από την κορυφή των δοντιών του μεγαλύτερου αλυσοτροχού είναι 1 έως 3 mm. 3. Όταν η ρύθμιση ολοκληρωθεί, σφίξτε τη βίδα σύσφιξης. Ροπή σύσφιξης Κλειδί allen 4 mm 5-7 N m Τύπος απευθείας τοποθέτησης (FD-M9020/M8020/M617/M677) Side swing (πλευρικά) 1. Τοποθετήστε προσωρινά τον μπροστινό εκτροχιαστή στο πλαίσιο. [A-B] 1-3 mm 1 Κλειδί allen 2 mm (A) Εξωτερική πλάκα οδηγού αλυσίδας (B) Μεγαλύτερος αλυσοτροχός Βεβαιωθείτε ότι δεν τοποθετείτε τον οδηγό της αλυσίδας, όπως φαίνεται στην εικόνα. 1 Ύψος εγκατάστασης 2 Κλειδί allen 4 mm Οι συμβατοί αλυσοτροχοί ποικίλουν ανάλογα με το ύψος τοποθέτησης. Βεβαιωθείτε ότι ελέγξατε τις διαστάσεις του πλαισίου. Ύψος εγκατάστασης Μεγαλύτερος συμβατός αλυσοτροχός 155,5 mm 34T - 36T 159,5 mm 36T - 38T 16

17 ΕΓΚΑΤΑΣΤΑΣΗ 3. Όταν η ρύθμιση ολοκληρωθεί, στερεώστε τον μπροστινό εκτροχιαστή στο πλαίσιο. Ροπή σύσφιξης Κλειδί allen 4 mm 5-7 N m 2. Περιστρέψτε την κάτω βίδα ρύθμισης και ευθυγραμμίστε το επίπεδο μέρος της εξωτερικής πλάκας του οδηγού αλυσίδας παράλληλα με την επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού. Βεβαιωθείτε ότι η απόσταση [A-B] από την κορυφή των δοντιών του μεγαλύτερου αλυσοτροχού είναι 1 έως 3 mm. Τύπος απευθείας τοποθέτησης (FD-M9025/M8025/M618) Down swing (κολάρο σκελετού επάνω) 1. Τοποθετήστε προσωρινά τον μπροστινό εκτροχιαστή στο πλαίσιο. [A-B] 1-3 mm 1 Ύψος εγκατάστασης 2 Κλειδί allen 4 mm Οι συμβατοί αλυσοτροχοί ποικίλουν ανάλογα με το ύψος τοποθέτησης. Βεβαιωθείτε ότι ελέγξατε τις διαστάσεις του πλαισίου. 1 Κλειδί allen 2 mm (A) Εξωτερική πλάκα οδηγού αλυσίδας (B) Μεγαλύτερος αλυσοτροχός Βεβαιωθείτε ότι δεν τοποθετείτε τον οδηγό της αλυσίδας, όπως φαίνεται στην εικόνα. Ύψος εγκατάστασης Μεγαλύτερος συμβατός αλυσοτροχός 155,5 mm 34T - 36T 159,5 mm 36T - 38T 17

18 ΕΓΚΑΤΑΣΤΑΣΗ 3. Όταν η ρύθμιση ολοκληρωθεί, στερεώστε τον μπροστινό εκτροχιαστή στο πλαίσιο. Ροπή σύσφιξης Κλειδί allen 4 mm 5-7 N m Τύπος E (FD-M9020/M8020/M617/M677) Side swing (πλευρικά) 1. Ασφαλίστε με τις βίδες στερέωσης του κάτω βραχίονα στήριξης Η θέση στερέωσης ποικίλει ανάλογα με τον αριθμό των δοντιών σχέσης που χρησιμοποιούνται. Ανατρέξτε στην εικόνα για τη θέση στερέωσης. (A) Βίδα στερέωσης κάτω βραχίονα στήριξης (B) Τοποθέτηση μεσαίας τριβής (C) Υποστήριγμα Η Shimano δεν παρέχει τις βίδες στερέωσης του κάτω βραχίονα στήριξης. Θέση στερέωσης 1 Μεγαλύτερος αλυσοτροχός 38T 2 Μεγαλύτερος αλυσοτροχός 36T 3 Μεγαλύτερος αλυσοτροχός 34T 18

19 ΕΓΚΑΤΑΣΤΑΣΗ 2. Περιστρέψτε την κάτω βίδα ρύθμισης και ευθυγραμμίστε το επίπεδο μέρος της εξωτερικής πλάκας του οδηγού αλυσίδας παράλληλα με την επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού. Βεβαιωθείτε ότι η απόσταση [A-B] από την κορυφή των δοντιών του μεγαλύτερου αλυσοτροχού είναι 1 έως 3 mm μετά την εγκατάσταση του εμπρός τροχού αλυσίδας. Εάν το διάκενο δεν βρίσκεται μέσα σε αυτά τα όρια, ρυθμίστε τη θέση στερέωσης με την επιμήκη οπή και σφίξτε ξανά τη βίδα στερέωσης. Τύπος E (FD-M9025/M8025/M618) Top swing (κολάρο σκελετού κάτω) 1. Ασφαλίστε με τις βίδες στερέωσης του κάτω βραχίονα στήριξης Η θέση στερέωσης ποικίλει ανάλογα με τον αριθμό των δοντιών σχέσης που χρησιμοποιούνται. Ανατρέξτε στην εικόνα για τη θέση στερέωσης. (A) Βίδα στερέωσης κάτω βραχίονα στήριξης (B) Τοποθέτηση μεσαίας τριβής (C) Υποστήριγμα Η Shimano δεν παρέχει τις βίδες στερέωσης του κάτω βραχίονα στήριξης. Θέση στερέωσης [A-B] 1-3 mm 1 Κλειδί allen 2 mm (A) Εξωτερική πλάκα οδηγού αλυσίδας (B) Μεγαλύτερος αλυσοτροχός Βεβαιωθείτε ότι δεν τοποθετείτε τον οδηγό της αλυσίδας, όπως φαίνεται στην εικόνα. 1 Διπλός: Μεγαλύτερος αλυσοτροχός 38Τ 2 Διπλός: Μεγαλύτερος αλυσοτροχός 36Τ 3 Διπλός: Μεγαλύτερος αλυσοτροχός 34Τ 19

20 ΕΓΚΑΤΑΣΤΑΣΗ 2. Περιστρέψτε την κάτω βίδα ρύθμισης και ευθυγραμμίστε το επίπεδο μέρος της εξωτερικής πλάκας του οδηγού αλυσίδας παράλληλα με την επίπεδη επιφάνεια του μεγαλύτερου αλυσοτροχού. Βεβαιωθείτε ότι η απόσταση [A-B] από την κορυφή των δοντιών του μεγαλύτερου αλυσοτροχού είναι 1 έως 3 mm μετά την εγκατάσταση του εμπρός τροχού αλυσίδας. Εάν το διάκενο δεν βρίσκεται μέσα σε αυτά τα όρια, ρυθμίστε τη θέση στερέωσης με την επιμήκη οπή και σφίξτε ξανά τη βίδα στερέωσης. [A-B] 1-3 mm 1 Κλειδί allen 2 mm (A) Εξωτερική πλάκα οδηγού αλυσίδας (B) Μεγαλύτερος αλυσοτροχός Βεβαιωθείτε ότι δεν τοποθετείτε τον οδηγό της αλυσίδας, όπως φαίνεται στην εικόνα. 20

21 ΡΥΘΜΙΣΗ

22 ΡΥΘΜΙΣΗ ΡΥΘΜΙΣΗ Οι διαδικασίες ρύθμισης διαφέρουν ανάλογα με το αν το ποδήλατο διαθέτει εμπρός τριπλό ή εμπρός διπλό. Πριν από τις προσαρμογές, ελέγξτε τις προδιαγραφές του ποδηλάτου. 3. Προσαρμόστε τη θέση του οδηγού της αλυσίδας με την κάτω βίδα ρύθμισης. Προσαρμόστε το διάκενο [B-C] μεταξύ της εσωτερικής πλάκας του οδηγού αλυσίδας και της αλυσίδας έτσι ώστε να είναι 0-0,5 mm. Εγκατάσταση του καλωδίου και ρύθμιση της λειτουργίας αλλαγής (Εμπρός τριπλό) Ρύθμιση της θέσης της κάτω πλευράς 1. Αφαιρέστε τον τάκο ευθυγράμμισης Pro-Set (προ-ρυθμισμένος). (A) Τάκος ευθυγράμμισης Pro-Set 2. Προσαρμόστε τη θέση της αλυσίδας στον μικρότερο αλυσοτροχό και το μεγαλύτερο γρανάζι όπως φαίνεται στην εικόνα. [B-C] 0-0,5 mm 1 Top swing (κολάρο σκελετού κάτω) 2 Down swing (κολάρο σκελετού επάνω) 3 Side swing (πλευρικά) 4 Κλειδί allen 2 mm (A) Κάτω βίδα ρύθμισης (B) Εσωτερική πλάκα οδηγού αλυσίδας (C) Αλυσίδα 1 Κάτω 2 Μέσο 3 Επάνω 4 Σημείο αναφοράς καλωδίου (A) Μικρός δίσκος (B) Μεγαλύτερο γρανάζι 22

23 ΡΥΘΜΙΣΗ Στερέωση του καλωδίου Side swing (πλευρικά) (FD-M9000/M8000/M672/M612) 2. Περάστε το εσωτερικό καλώδιο κατά μήκος του αυλακιού στερέωσης καλωδίου στο επάνω μέρος της βίδας στερέωσης. 1. Βάλτε τον μοχλό αλλαγής ταχυτήτων στη χαμηλή θέση. Περάστε το καλώδιο μέσα από τον μπροστινό εκτροχιαστή. Περάστε το εσωτερικό καλώδιο κατά μήκος του οδηγού καλωδίου. (A) Αυλάκι στερέωσης καλωδίου (A) Εσωτερικό καλώδιο (B) Οδηγός καλωδίου (C) Στεγανοποιημένη εξωτερική τάπα (D) Εξωτερικό περίβλημα Φροντίστε να περάσετε το εσωτερικό καλώδιο κατά μήκος του αυλακιού στερέωσης καλωδίου όπως φαίνεται στην εικόνα. Συνιστάται η αντικατάσταση του καλύμματος με γλώσσα μαζί με την αντικατάσταση του εσωτερικού καλωδίου. * Το κάλυμμα με γλώσσα παρέχεται μόνο με το FD-M Στερεώστε το εσωτερικό καλώδιο με βίδα στερέωσης καλωδίου. (A) Κάλυμμα με γλώσσα Μπορεί να δημιουργηθούν γρέζια κατά την εγκατάσταση του εσωτερικού καλωδίου ή όταν η επικάλυψη καταστραφεί κατά τη χρήση, αλλά αυτό δεν θα επηρεάσει τις λειτουργίες του. Αν το εξωτερικό περίβλημα μετακινείται σε μεγάλο βαθμό, όπως συμβαίνει στα ποδήλατα με ανάρτηση, συνιστάται η χρήση στεγανοποιημένης εξωτερικής τάπας (τύπου αλουμινίου). (A) Στεγανοποιημένη εξωτερική τάπα (B) Στεγανοποιημένη εξωτερική τάπα (τύπου αλουμινίου) Ροπή σύσφιξης Κλειδί allen 4 mm 6-7 N m 23

24 ΡΥΘΜΙΣΗ Ρύθμιση της τάσης καλωδίου 1. Προσαρμόστε τη θέση της αλυσίδας στον μεσαίο αλυσοτροχό και το μεγαλύτερο γρανάζι όπως φαίνεται στην εικόνα. 2. Προσαρμόστε τη θέση με τον ρυθμιστή καλωδίου. Προσαρμόστε το διάκενο [B-C] μεταξύ της εσωτερικής πλάκας του οδηγού αλυσίδας και της αλυσίδας έτσι ώστε να είναι 0-0,5 mm. 1 Κάτω 2 Μέσο 3 Επάνω 4 Σημείο αναφοράς καλωδίου (A) Μεσαίος αλυσοτροχός (B) Μεγαλύτερο γρανάζι Ρυθμίστε τον μοχλό αφού τον χειριστείτε από επάνω προς το μέσο, όχι από κάτω προς το μέσο. [B-C] 0-0,5 mm (A) Ρυθμιστής καλωδίου (B) Εσωτερική πλάκα οδηγού αλυσίδας (C) Αλυσίδα ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Αφού προσαρμόσετε τη θέση με τον ρυθμιστή καλωδίου, χειριστείτε τον μοχλό μία φορά και ελέγξτε ξανά το διάκενο. 24

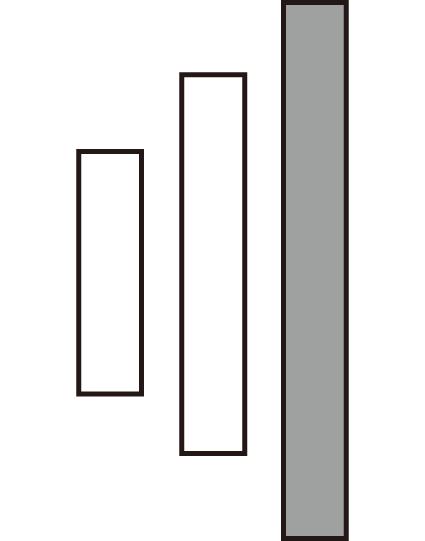

25 ΡΥΘΜΙΣΗ Επάνω ρύθμιση 1. Προσαρμόστε τη θέση της αλυσίδας στον μεγαλύτερο αλυσοτροχό και το μικρότερο γρανάζι όπως φαίνεται στην εικόνα. 2. Προσαρμόστε τη θέση του οδηγού της αλυσίδας με την επάνω βίδα ρύθμισης. Προσαρμόστε το διάκενο [B-C] μεταξύ της εξωτερικής πλάκας του οδηγού αλυσίδας και της αλυσίδας έτσι ώστε να είναι 0-0,5 mm. 1 Κάτω 2 Μέσο 3 Επάνω 4 Σημείο αναφοράς καλωδίου (A) Μεγαλύτερος αλυσοτροχός (B) Μικρότερο γρανάζι [B-C] 0-0,5 mm 1 Top swing (κολάρο σκελετού κάτω) 2 Down swing (κολάρο σκελετού επάνω) 3 Side swing (πλευρικά) 4 Κλειδί allen 2 mm (A) Επάνω βίδα ρύθμισης (B) Αλυσίδα (C) Εξωτερική πλάκα οδηγού αλυσίδας 25

26 ΡΥΘΜΙΣΗ Έλεγχος αλλαγής ταχυτήτων και μικρές προσαρμογές Αφού τοποθετηθεί και ρυθμιστεί το καλώδιο, ελέγξτε τις αλλαγές ταχυτήτων χρησιμοποιώντας τον μοχλό αλλαγής ταχυτήτων. (Αυτό ισχύει επίσης και όταν η αλλαγή ταχυτήτων δυσκολέψει κατά την χρήση.) Χρησιμοποιήστε τον πίνακα ως αναφορά για τις ρυθμίσεις στις βίδες. Στρέψτε τη βίδα κατά 1/8 της στροφής για κάθε ρύθμιση. Αν η αλυσίδα πέφτει από την πλευρά της μανιβέλας. Γυρίστε την επάνω βίδα ρύθμισης δεξιόστροφα. Εγκατάσταση του καλωδίου και ρύθμιση της λειτουργίας αλλαγής (Εμπρός διπλό) Σημείωση: Αριθμός θέσεων εμπρός αλυσοτροχού και θέση του μοχλού Η διαδικασία για τον χειρισμό του μοχλού αλλαγής έχει ως εξής. Για διπλούς εμπρός αλυσοτροχούς Χρησιμοποιήστε τη χαμηλή και μεσαία θέση του λεβιέ ταχυτήτων. Η επάνω θέση δεν χρησιμοποιείται. Αν είναι δύσκολη η μετατόπιση από τον μεσαίο αλυσοτροχό στον μεγαλύτερο αλυσοτροχό. Σφίξτε το καλώδιο. Αν αυτό δεν βελτιώσει την κατάσταση, γυρίστε την επάνω βίδα ρύθμισης αριστερόστροφα. Αν είναι δύσκολη η μετατόπιση από τον μεγαλύτερο αλυσοτροχό στον μεσαίο αλυσοτροχό. Χαλαρώστε το καλώδιο. Αν η αλυσίδα πέφτει στην πλευρά της μεσαίας τριβής. Γυρίστε την κάτω βίδα ρύθμισης δεξιόστροφα. Αν παρακάμπτεται ο μεσαίος αλυσοτροχός όταν αλλάζετε από τον μεγαλύτερο αλυσοτροχό. Σφίξτε το καλώδιο. Αν είναι δύσκολη η μετατόπιση από τον μεσαίο αλυσοτροχό στον μικρότερο αλυσοτροχό. Γυρίστε την κάτω βίδα ρύθμισης αριστερόστροφα. 1 Θέση εμπρός αλυσοτροχού 2 Θέση μοχλού αλλαγής ταχυτήτων 3 Κάτω 4 Μέσο 5 Επάνω (A) Μικρός δίσκος αλυσοτροχός (B) Μεγαλύτερος αλυσοτροχός 26

27 ΡΥΘΜΙΣΗ Σημείωση: Χρήση του μετατροπέα λειτουργίας 2. Προσαρμόστε τη θέση του οδηγού της αλυσίδας με την κάτω βίδα ρύθμισης. Προσαρμόστε το διάκενο [B-C] μεταξύ της εσωτερικής πλάκας του οδηγού αλυσίδας και της αλυσίδας έτσι ώστε να είναι 0-0,5 mm. 1 Ο μετατροπέας αναλυτικά 2 Παλαιός 3 Νέος ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Θέσεις μετατροπέα λειτουργίας στο λεβιέ ταχυτήτων Ρύθμιση της θέσης της κάτω πλευράς 1. Προσαρμόστε τη θέση της αλυσίδας στον μικρότερο αλυσοτροχό και το μεγαλύτερο γρανάζι όπως φαίνεται στην εικόνα. [B-C] 0-0,5 mm 1 Top swing (κολάρο σκελετού κάτω) 2 Down swing (κολάρο σκελετού επάνω) 3 Side swing (πλευρικά) 4 Κλειδί allen 2 mm (A) Κάτω βίδα ρύθμισης (B) Εσωτερική πλάκα οδηγού αλυσίδας (C) Αλυσίδα 1 Κάτω 2 Επάνω 3 Σημείο αναφοράς καλωδίου (A) Μικρός δίσκος αλυσοτροχός (B) Μεγαλύτερο γρανάζι 27

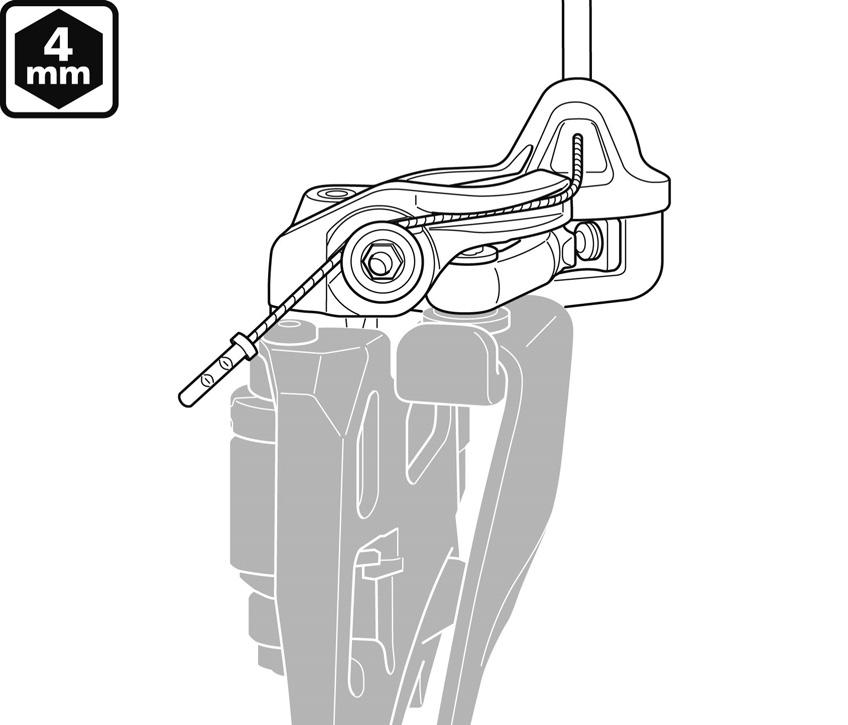

28 ΡΥΘΜΙΣΗ Στερέωση του καλωδίου Side swing (πλευρικά) (FD-M9020/M8020/M617/M677) 2. Περάστε το εσωτερικό καλώδιο κατά μήκος του αυλακιού στερέωσης καλωδίου στο επάνω μέρος της βίδας στερέωσης. 1. Βάλτε τον μοχλό αλλαγής ταχυτήτων στη χαμηλή θέση. Περάστε το καλώδιο μέσα από τον μπροστινό εκτροχιαστή. Περάστε το εσωτερικό καλώδιο κατά μήκος του οδηγού καλωδίου. (A) Αυλάκι στερέωσης καλωδίου (A) Εσωτερικό καλώδιο (B) Οδηγός καλωδίου (C) Στεγανοποιημένη εξωτερική τάπα (D) Εξωτερικό περίβλημα Φροντίστε να περάσετε το εσωτερικό καλώδιο κατά μήκος του αυλακιού στερέωσης καλωδίου όπως φαίνεται στην εικόνα. Συνιστάται η αντικατάσταση του καλύμματος με γλώσσα μαζί με την αντικατάσταση του εσωτερικού καλωδίου. * Το κάλυμμα με γλώσσα παρέχεται μόνο με το FD-M Στερεώστε το εσωτερικό καλώδιο με βίδα στερέωσης καλωδίου. (A) Κάλυμμα με γλώσσα Μπορεί να δημιουργηθούν γρέζια κατά την εγκατάσταση του εσωτερικού καλωδίου ή όταν η επικάλυψη καταστραφεί κατά τη χρήση, αλλά αυτό δεν θα επηρεάσει τις λειτουργίες του. Αν το εξωτερικό περίβλημα μετακινείται σε μεγάλο βαθμό, όπως συμβαίνει στα ποδήλατα με ανάρτηση, συνιστάται η χρήση στεγανοποιημένης εξωτερικής τάπας (τύπου αλουμινίου). (A) Στεγανοποιημένη εξωτερική τάπα (B) Στεγανοποιημένη εξωτερική τάπα (τύπου αλουμινίου) Ροπή σύσφιξης Κλειδί allen 4 mm 6-7 N m 28

29 ΡΥΘΜΙΣΗ Τop swing (κολάρο σκελετού κάτω) (FD-M9025/M8025/M618) Κοινός για τον τύπο Ε και τον τύπο με δακτύλιο σύσφιξης Down swing (κολάρο σκελετού επάνω) (FD-M9025/M8025/M618) Τύπος με δακτύλιο σύσφιξης 1. Χρησιμοποιήστε ένα κλειδί allen για να σφίξετε τη βίδα στερέωσης του σύρματος. 1. Για τύπους κάτω διαδρομής: Περάστε το εσωτερικό καλώδιο μέσα από τον οδηγό καλωδίου. Για τύπους επάνω διαδρομής: Περάστε το εσωτερικό καλώδιο μέσα από τη βίδα τοποθέτησης του καλωδίου Δεν χρησιμοποιείται οδηγός καλωδίου. (A) Κλειδί allen 4 mm Ροπή σύσφιξης Κλειδί allen 4 mm 6-7 N m 1 Κάτω διαδρομή 2 Επάνω διαδρομή (A) Κλειδί allen 4 mm Ροπή σύσφιξης Κλειδί allen 4 mm 6-7 N m Περάστε το καλώδιο όπως φαίνεται στην εικόνα. 29

30 ΡΥΘΜΙΣΗ Τύπος απευθείας τοποθέτησης 1. Για τύπους κάτω διαδρομής: Περάστε το εσωτερικό καλώδιο μέσα από τον οδηγό καλωδίου. Για τύπους επάνω διαδρομής: Τοποθετήστε την στεγανοποιημένη εξωτερική τάπα και περάστε το εσωτερικό καλώδιο από βίδα τοποθέτησης του σύρματος. Δεν χρησιμοποιείται οδηγός καλωδίου. Συνιστάται η αντικατάσταση του καλύμματος με γλώσσα μαζί με την αντικατάσταση του εσωτερικού καλωδίου. * Το κάλυμμα με γλώσσα παρέχεται μόνο με το FD-M9025. (A) Κάλυμμα με γλώσσα 1 Κάτω διαδρομή 2 Επάνω διαδρομή (A) Κλειδί allen 4 mm (B) Στεγανοποιημένη εξωτερική τάπα Μπορεί να δημιουργηθούν γρέζια κατά την εγκατάσταση του εσωτερικού καλωδίου ή όταν η επικάλυψη καταστραφεί κατά τη χρήση, αλλά αυτό δεν θα επηρεάσει τις λειτουργίες του. Αν το εξωτερικό περίβλημα μετακινείται σε μεγάλο βαθμό, όπως συμβαίνει στα ποδήλατα με ανάρτηση, συνιστάται η χρήση στεγανοποιημένης εξωτερικής τάπας (τύπου αλουμινίου). Ροπή σύσφιξης Κλειδί allen 4 mm 6-7 N m (A) Στεγανοποιημένη εξωτερική τάπα (B) Στεγανοποιημένη εξωτερική τάπα (τύπου αλουμινίου) Περάστε το καλώδιο όπως φαίνεται στην εικόνα. 30

31 ΡΥΘΜΙΣΗ Ρύθμιση της τάσης καλωδίου 1. Προσαρμόστε τη θέση της αλυσίδας στον μεγαλύτερο αλυσοτροχό και το μεγαλύτερο γρανάζι όπως φαίνεται στην εικόνα. 2. Προσαρμόστε τη θέση με τον ρυθμιστή καλωδίου. Προσαρμόστε το διάκενο [B-C] μεταξύ της εσωτερικής πλάκας του οδηγού αλυσίδας και της αλυσίδας έτσι ώστε να είναι 0-0,5 mm. 1 Κάτω 2 Επάνω 3 Σημείο αναφοράς καλωδίου (A) Μεγαλύτερος αλυσοτροχός (B) Μεγαλύτερο γρανάζι [B-C] 0-0,5 mm (A) Ρυθμιστής καλωδίου (B) Εσωτερική πλάκα οδηγού αλυσίδας (C) Αλυσίδα ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Αφού προσαρμόσετε τη θέση με τον ρυθμιστή καλωδίου, χειριστείτε τον μοχλό μία φορά και ελέγξτε ξανά το διάκενο. 31

32 ΡΥΘΜΙΣΗ Επάνω ρύθμιση 1. Προσαρμόστε τη θέση της αλυσίδας στον μεγαλύτερο αλυσοτροχό και το μικρότερο γρανάζι όπως φαίνεται στην εικόνα. 2. Προσαρμόστε τη θέση του οδηγού της αλυσίδας με την επάνω βίδα ρύθμισης. Προσαρμόστε το διάκενο [B-C] μεταξύ της εξωτερικής πλάκας του οδηγού αλυσίδας και της αλυσίδας έτσι ώστε να είναι 0-0,5 mm. 1 Κάτω 2 Επάνω 3 Σημείο αναφοράς καλωδίου (A) Μεγαλύτερος αλυσοτροχός (B) Μικρότερο γρανάζι [B-C] 0-0,5 mm 1 Top swing (κολάρο σκελετού κάτω) 2 Down swing (κολάρο σκελετού επάνω) 3 Side swing (πλευρικά) 4 Κλειδί allen 2 mm (A) Επάνω βίδα ρύθμισης (B) Αλυσίδα (C) Εξωτερική πλάκα οδηγού αλυσίδας 32

33 ΡΥΘΜΙΣΗ Έλεγχος αλλαγής ταχυτήτων και μικρές προσαρμογές Αφού τοποθετηθεί και ρυθμιστεί το καλώδιο, ελέγξτε τις αλλαγές ταχυτήτων χρησιμοποιώντας τον μοχλό αλλαγής ταχυτήτων. (Αυτό ισχύει επίσης και όταν η αλλαγή ταχυτήτων δυσκολέψει κατά την χρήση.) Χρησιμοποιήστε τον πίνακα ως αναφορά για τις ρυθμίσεις στις βίδες. Στρέψτε τη βίδα κατά 1/8 της στροφής για κάθε ρύθμιση. Αν η αλυσίδα πέφτει από την πλευρά της μανιβέλας. Γυρίστε την επάνω βίδα ρύθμισης δεξιόστροφα. Αν είναι δύσκολη η μετατόπιση από τον μικρότερο αλυσοτροχό στον μεγαλύτερο αλυσοτροχό. Σφίξτε το καλώδιο. Αν αυτό δεν βελτιώσει την κατάσταση, γυρίστε την επάνω βίδα ρύθμισης αριστερόστροφα. Αν είναι δύσκολη η μετατόπιση από τον μεγαλύτερο αλυσοτροχό στον μικρότερο αλυσοτροχό. Χαλαρώστε το καλώδιο. Αν η αλυσίδα πέφτει στην πλευρά της μεσαίας τριβής. Σφίξτε το καλώδιο. Αν αυτό δεν βελτιώσει την κατάσταση, γυρίστε την κάτω βίδα ρύθμισης δεξιόστροφα. 33

34 ΣΥΝΤΗΡΗΣΗ

35 ΣΥΝΤΗΡΗΣΗ ΣΥΝΤΗΡΗΣΗ 2. Συνδέστε με ασφάλεια τον βραχίονα του εξαρτήματος συγκράτησης αλυσίδας όπως φαίνεται στην εικόνα. Αντικατάσταση του εξαρτήματος συγκράτησης αλυσίδας Ανάλογα με τις προδιαγραφές, υπάρχουν και μοντέλα χωρίς εξάρτημα συγκράτησης της αλυσίδας. Αφαίρεση 1. Αφαιρέστε τη βίδα στερέωσης. (A) Βραχίονας του εξαρτήματος συγκράτησης αλυσίδας Το σχήμα του εξαρτήματος συγκράτησης αλυσίδας διαφέρει ανάλογα με το μοντέλο. Βεβαιωθείτε ότι χρησιμοποιείτε συμβατό εξάρτημα συγκράτησης αλυσίδας. Στην περίπτωση εξαρτήματος συγκράτησης αλυσίδας όπως φαίνεται στην εικόνα, σημειώστε τις θέσεις των προεξοχών κατά την πραγματοποίηση της αντικατάστασης. (A) Κλειδί Hexalobular[#10] (B) Βίδα στερέωσης Εγκατάσταση 1. Τοποθετήστε προσωρινά το εξάρτημα συγκράτησης αλυσίδας στον οδηγό της αλυσίδας. (A) Οδηγός αλυσίδας (B) Εξάρτημα συγκράτησης αλυσίδας (C) Βραχίονας του εξαρτήματος συγκράτησης αλυσίδας (A) Προεξοχή 35

36 ΣΥΝΤΗΡΗΣΗ 3. Στερεώστε το εξάρτημα συγκράτησης αλυσίδας στην εσωτερική πλάκα του οδηγού αλυσίδας. 2. Σηκώστε προς τα πάνω για να το αφαιρέσετε. (A) Κλειδί Hexalobular[#10] (B) Βίδα στερέωσης (C) Εσωτερική πλάκα οδηγού αλυσίδας Ροπή σύσφιξης Κλειδί Hexalobular[#10] 1-2 N m Αντικατάσταση ελαστικού επιθέματος A Ανάλογα με τις προδιαγραφές, υπάρχουν και μοντέλα χωρίς ελαστικό επίθεμα Α. Αφαίρεση 1. Αφαιρέστε το ελαστικό επίθεμα A. Βάλτε ένα μικρό ίσιο κατσαβίδι στο κενό, όπως φαίνεται στην εικόνα. Κατά την αφαίρεση του ελαστικού επιθέματος Α, μην ασκήσετε υπερβολική δύναμη. Αυτό μπορεί να προκαλέσει ζημιά στον οδηγό αλυσίδας ή απροσδόκητους τραυματισμούς. Μην ξαναχρησιμοποιήσετε τα ελαστικά επιθέματα που έχουν αφαιρεθεί. Το ελαστικό επίθεμα μπορεί να χαλαρώσει εύκολα λόγω παραμόρφωσης κ.λπ. Εγκατάσταση 1. Τοποθετήστε το ελαστικό επίθεμα A. Προσαρμόστε την επιμήκη οπή στο άγκιστρο του ελαστικού επιθέματος A. Ωθήστε το άγκιστρο του ελαστικού επιθέματος Α μέχρι τέρμα. (A) Ελαστικό επίθεμα A (A) Άγκιστρο του ελαστικού επιθέματος A (B) Επιμήκης οπή 36

37 ΣΥΝΤΗΡΗΣΗ 2. Ευθυγραμμίστε την προεξοχή του ελαστικού επιθέματος Α με την οπή του οδηγού αλυσίδας. Πιέστε ελαφρά προς τα μέσα το ελαστικό επίθεμα Α με ένα κλειδί allen 8 mm. Τοποθετήστε σταθερά το ελαστικό επίθεμα Α. Εγκατάσταση 1. Ευθυγραμμίστε την οπή τοποθέτησης ελαστικού επιθέματος Β του οδηγού αλυσίδας με την προεξοχή του ελαστικού επιθέματος Β. Σπρώξτε την προεξοχή από την πίσω πλευρά του ελαστικού επιθέματος Β. Βεβαιωθείτε ότι η προεξοχή του ελαστικού επιθέματος Β είναι καλά στερεωμένη στον οδηγό αλυσίδας. Αντικατάσταση ελαστικού επιθέματος B Αφαίρεση 1. Αποκολλήστε το ελαστικό επίθεμα Β από την πίσω πλευρά του οδηγού αλυσίδας και αφαιρέστε το. (A) Οπή τοποθέτησης ελαστικού επιθέματος Β (A) Ελαστικό επίθεμα B 37

38 Σημείωση: οι προδιαγραφές μπορεί να τροποποιηθούν για λόγους βελτίωσης χωρίς προειδοποίηση. (Greek)
