1 HITACHI Όλες οι σειρές Chauffage & Climatisation Hitachi Air Conditionning Europe SAS

2 1. HITACHI Αντλίες θερµότητας αέρος-νερού Ορόσηµα Hitachi: 1993: Έναρξη παραγωγής στην Ευρώπη στο εργοστάσιο HAPE στη Βαρκελώνη 1995: Έναρξη παραγωγής αντλιών θερµότητας υψηλής χωριτικότητας (SAMURAI) 2006: Aqua Free: Η πρώτη αντλία θερµότητας αέρος-νερού για οικιακές εφαρµογές Τύπου Split Χρήση κυρίως σε ενδοδαπέδιες εφαρµογές 2008: Yutaki: Η πρώτη monobloc αντλία θερµότητας αέρος-νερού για οικιακές εφαρµογές Χρήση κυρίως σε ενδοδαπέδιες εφαρµογές, fan coil και θερµαντικά σώµατα Μόνο θέρµανση 2010: Yutempo Αντλία θερµότητας θέρµανσης και ζεστού νερού χρήσης Πρώτο µοντέλο inverter τύπου split στην Ευρώπη 2011: Yutaki S: 2 ης γενιάς αντλίες θερµότητας τύπου split (αντικατάσταση Aqua Free): Περισσότερες επιλογές σε ισχύ Βελτιωµένα χαρακτηριστικά για ενδοδαπέδιες εφαρµογές, fan coil και σώµατα καλοριφέρ Ψύξη - Θέρµανση 2012: Yutaki S80: Αντλίες θερµότητας υψηλών θερµοκρασιών

3 2012 Σειρά θέρµανσης - έυρος S S M Split SHW Split Heat/Cool SHW Split Heat SHW Monobloc Heat SHW Marché Marché Marché Marché

4 HITACHI Heating line up and model S Θέρµανση (kw) Ψύξη (kw) S Θέρµανση (kw) Ψύξη (kw) Θέρµανση (kw) M Θέρµανση (kw) 2.5

5 Hitachi Europe SAS Présentation Pompes à chaleur 2010

6 HITACHI Σειρά: YUTAKI M Αντλίες θερµότητας Chauffage & Climatisation Hitachi Europe SAS Tous droits réservés.

7 Hydro kit για τη YUTAKI M

8 YUTAKI M Πολλαπλές εφαρµογές: Κατάλληλα µόνο για Θέρµανση 2 θερµαντικοί κύκλοι για θερµαντικά σώµατα, τερµατικές µονάδες νερού (fan coil) και ενδοδαπέδια θέρµανση Ζεστό νερό χρήσης Συνδυασµοί συστήµατος Μόνο αντλία θερµότητας Αντλία θερµότητας + εφεδρικές ηλεκτρικές αντιστάσεις Αντλία θερµότητας + εφεδρικές ηλεκτρικές αντιστάσεις + λέβητας

9 Yutaki M: η φιλοσοφία του συστήµατος

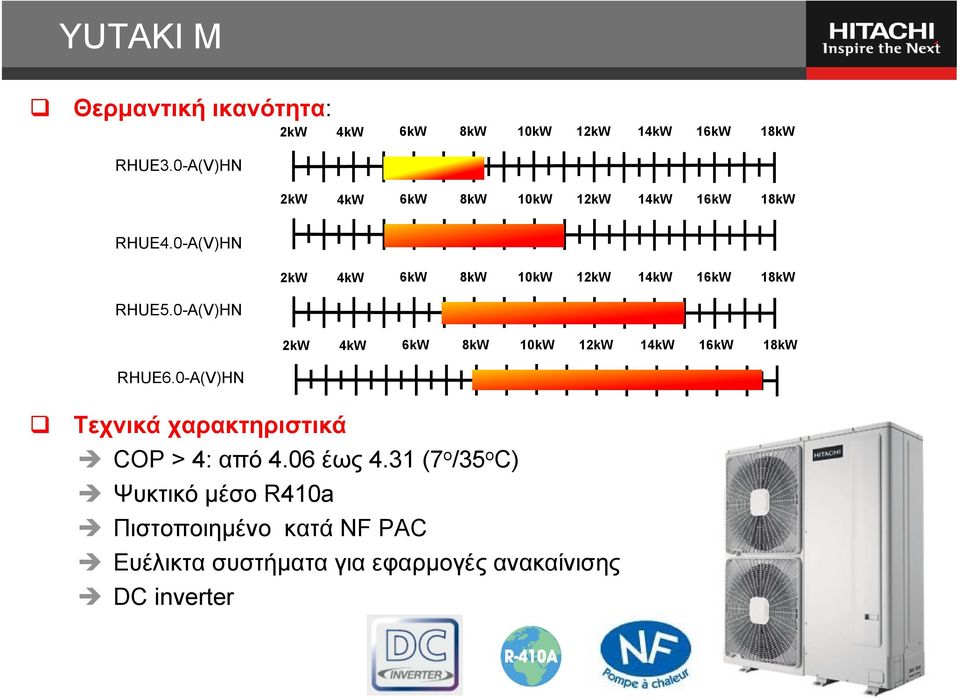

10 YUTAKI M Θερµαντική ικανότητα: 2kW 4kW 6kW 8kW 10kW 12kW 14kW 16kW 18kW RHUE3.0-A(V)HN 2kW 4kW 6kW 8kW 10kW 12kW 14kW 16kW 18kW RHUE4.0-A(V)HN 2kW 4kW 6kW 8kW 10kW 12kW 14kW 16kW 18kW RHUE5.0-A(V)HN 2kW 4kW 6kW 8kW 10kW 12kW 14kW 16kW 18kW RHUE6.0-A(V)HN Τεχνικά χαρακτηριστικά COP > 4: από 4.06 έως 4.31 (7 o /35 o C) Ψυκτικό µέσο R410a Πιστοποιηµένο κατά NF PAC Ευέλικτα συστήµατα για εφαρµογές ανακαίνισης DC inverter

11 YUTAKI M Όλες οι συσκευές (ακόµη και υφιστάµενες) µπορούν να ελεγχθούν µε τον controller του Yutaki Παράδειγµα Mono energetic system Έλεγχος YUTAKI (Είσοδος/Έξοδος): Αισθητήρες: Εξόδου, Εισόδου, Εισόδου και SHW. Πρωτεύον και δευτερεύον κύκλωµα αντλίας Ηλεκτρικές αντιστάσεις. SHW δεξαµενή µε ηλεκτρικές αντιστάσεις. Τρίοδη βάνα.

12 YUTAKI Παράδειγµα Συστήµατος Bivalent Yutaki + Λέβητα + ECS Η YUTAKI ελέγχει: Αισθητήρες: Εξόδου, Εισόδου, Εξόδου και SHW. Πρωτεύουσες και δευτερεύουσες αντλίες. Λέβητας On/Off Τρίοδη βάνα

13 YUTAKI M Hydro Kit (Λύση Plug and play ) 2 µοντέλα: Συνδυασµός µε λέβητα Με εφεδρικές αντιστάσεις 2 αντλίες (πρωτεύον και δευτερεύον κύκλωµα) Υδραυλικός ιαχωριστής Ηλεκτρικός θερµαντήρας (έκδοση EH) Τρίοδος βάνα ΖΝΧ οχείο διαστολής Εξαεριστικό ιακόπτης πίεσης Πρεσσοστατική βαλβίδα ιακόπτης ροής Μανόµετρο Ebox µε καλωδιωµένο ελεγκτή Φίλτρο νερού

14 YUTAKI M Hydro Kit : Συνδυασµός µε λέβητα

15 YUTAKI M Hydro Kit : ηλεκτρικές αντιστάσεις 6 KW ηλεκτρική αντίσταση :

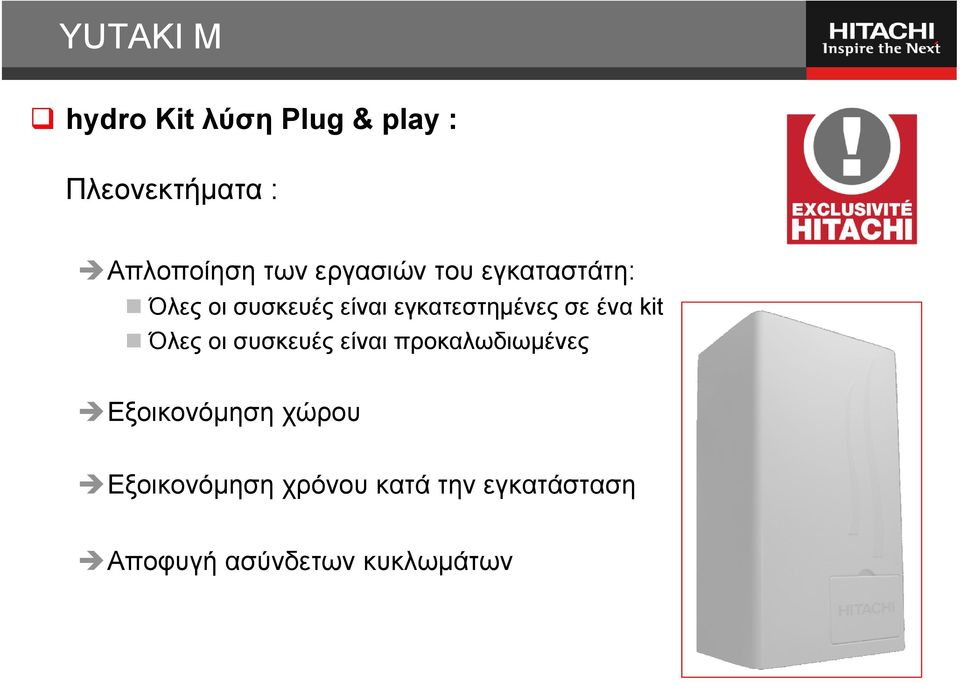

16 YUTAKI M hydro Kit λύση Plug & play : Πλεονεκτήµατα : Απλοποίηση των εργασιών του εγκαταστάτη: Όλες οι συσκευές είναι εγκατεστηµένες σε ένα kit Όλες οι συσκευές είναι προκαλωδιωµένες Εξοικονόµηση χώρου Εξοικονόµηση χρόνου κατά την εγκατάσταση Αποφυγή ασύνδετων κυκλωµάτων

17

18 HITACHI Σειρά: YUTAKI S Αντλίες θερµότητας Chauffage & Climatisation Hitachi Europe SAS Tous droits réservés.

19 YUTAKI S

20 Το σύστηµα Yutaki S: Αντλίες θερµότητας αέρος-νερού τύπου split ΕΞΩΤΕΡΙΚΗ ΜΟΝΑ Α ΕΣΩΤΕΡΙΚΗ ΜΟΝΑ Α

21 Το σύστηµα Επίτοιχη τοποθέτηση (κρέµαση) εσωτερικής µονάδας 1 RAL

22 Το σύστηµα Εξαρτήµατα : Πλακοειδής εναλλάκτης Αντλία νερού (180 mm) GRUNDFOS Μόνωση όλων των υδραυλικών εξαρτηµάτων Ενσωµατωµένη εφεδρική ηλεκτρική αντίσταση(3 stage) οχείο διστολής 6 L Φίλτρο νερού Πρεσσοστάτης ιακόπτης ροής 11 Μανόµετρα Βαλβίδα αποµόνωσης Αισθητήρας εξωτερικού περιβάλλοντος ενσωµατωµένος στην εξ. µονάδα (επιλογή αποµακρυσµένου αισθητήρα εξ. περιβάλλοντος)

23 YUTAKI S: Η σειρά Χαρακτηριστικά : Μέγεθος: 2, 3, 4, 5 και 6 HP µονοφασικές 4, 5, 6, 8, 10 HP τριφασικές Θερµαντική ικανότητα: 2,2 to 32 kw (7 C / 35 C ) Εφεδρικές ηλεκτρικές αντιστάσεις: 3 x 1 kw για 2 και 3 HP 3 x 2 kw για 4, 5, 6 HP 3 x 3 kw για 8 και 10 HP Ψυκτικό µέσο R410a

24 Απόδοση: Λειτουργία θέρµανσης Conditions: A7/W35 further EN14511

25 Απόδοση: Λειτουργία ψύξης Conditions: A35/W18 further EN14511

26 YUTAKI S Πολλαπλές εφαρµογές: Θέρµανση Ψύξη 2 κύκλοι θέρµανσης για θερµαντικά σώµατα, τερµατικές µονάδες νερού (fan coil) και ενδοδαπέδια θέρµανση 2 κύκλοι ψύξης για τερµατικές µονάδες νερού (fan coil) και δροσισµό Ζεστό νερό χρήσης (ΖΝΧ) Εφαρµογές πισίνας Συνδυασµός µε ηλιακά πάνελ Συνδυασµοί συστήµατος Μόνο αντλία θερµότητας Αντλία θερµότητας + εφεδρικές ηλεκτρικές αντιστάσεις Αντλία θερµότητας + εφεδρικές ηλεκτρικές αντιστάσεις + λέβητας Αντλία θερµότητας + εφεδρικές ηλεκτρικές αντιστάσεις + λέβητας + ηλιακά πάνελ

27 YUTAKI S Πολλαπλό σύστηµα HITACHI HITACHI Ballon ECS HITACHI

28 YUTAKI S Αποδόσεις: Όλοι βαθµοί COP > 4 (A7 / W35 C) :4,11 to 5,02 Στάθµη θορύβου (σε απόσταση 1 µέτρου) : db(a) Έλεγχος συµπιεστών DC Inverter: από 20 έως 100% Ψυκτικό µέσο R410a Θερµοκρασία εξόδου νερού: 60 C (για θερµοκρασία περιβάλλοντος έως - 5 C)

29 YUTAKI S Θερµαντική ικανότητα Λειτουργία από -20 C έως +35 C Température de sortie d eau ( C) Θερµοκρασία εξόδου νερού 60 C για εξωτερική -5 C 55 C για εξωτερική -10 C 50 C για εξωτερική -15 C Ρυθµιζόµενη καµπύλη θερµοκρασίας Adjusting the curve from 0,2 to 2,2 Température extérieure ( C)

30 YUTAKI S Λειτουργία ψύξης Outlet water temperature ( C) UF refreshment Fan coil Ambiant temperature ( C)

31 YUTAKI S Χαρακτηριστικά: Νέο χειριστήριο ελέγχου Οθόνη LCD πολλαπλών ενδείξεων Εύκολη χρήση Εύκολη παραµετροποίηση 10 γλώσσες (max) Ειδικό µενού για εγκαταστάστη προσβάσιµο µε κωδικό Ιστορικό βλαβών

32 YUTAKI S Λειτουργίες ελέγχου: Θέρµανση/Ψύξη/ΖΝΧ/Ηλιακά/Πισίνα Συνδυασµός µε λέβητα Tariff signal Βηµατικός έλεγχος ηλ. Αντιστάσεων (3 step) Ρύθµιση Anti legionella Emergency mode Λειτουργία αφύγρανσης δαπέδου (ενδοδαπέδια) Λειτουργία εξοικονόµησης ενέργειας για την αντλία νερού

33 YUTAKI S Χαρακτηριστική καµπύλη ελέγχου : Έλεγχος νερού (µεταβολή θερµοκρασίας σε συνδυασµό µε την εξωτερική θερµοκρασία ) : Κύκλωµα 1: Έλεγχος Inverter Circuit 2 : Έλεγχος µέσω 3οδης 3 τρόποι ελέγχου: ιαφορικός Γραµµικός Σταθερός T eau 2,2 T eau T eau 0,2 T ext T ext T ext

34 YUTAKI S Χαρακτηριστικά : Ασύρµατο χειριστήριο για τον τελικό χρήστη: Αναλογικός ρυθµιστής επιθυµητής θερµοκρασίας Τα κυκλώµατα 1 και 2 είναι ανεξάρτητα Εβδοµαδιαίος προγραµµατισµός λειτουργίας 2 κυκλώµατα θέρµανσης 2 ασύρµατα χειριστήρια

35 YUTAKI S οχείο ζεστού νερού χρήσης (ΖΝΧ) για YUTAKI: 200 λίτρα 300 λίτρα Χαρακτηριστικά: Εµαγιέ (DIN 4753) ή ανοξείδωτο (DIN 14521) Προστασία από διάβρωση 50 mm πάχος PU µόνωση Επικάλυψη δεξαµενής µε επιφάνεια Soft jacket 2.5 kw back up heater integrated

36 YUTAKI S Υψηλή απόδοση DC Inverter IVX εξωτερική µονάδα Έξυπνο χειριστήριο Εύκολη εγκατάσταση plug and play

37

38 HITACHI Σειρά: YUTAKI S 80 Αντλίες θερµότητας υψηλών θερµοκρασιών Chauffage & Climatisation Hitachi Air Conditionning Europe SAS

39 YUTAKI S80 Εισαγωγή: Γιατί να επιλέξω αντλία θερµότητας υψηλών θερµοκρασιών 1) Yutaki S80 1.1) Το σύστηµα 1.2) Νέα εσωτερική µονάδα και δοχείο ΖΝΧ 1.3) Εύρος σειράς και αποδόσεις 2) Έξυπνος διαδοχικός κύκλος (Smart Cascade) αρχή λειτουργίας 3) Αποδόσεις: Θερµαντική ικανότητα και COP 4) Χαρακτηριστικά και πλεονεκτήµατα 4.1) Τεχνολογία Inverter 4.2) Premium χειριστήριο ελέγχου µονάδας 4.3) Χειριστήριο ελέγχου για τον τελικό χρήστη

40 Γιατί αντλίες θερµότητας υψηλών θερµοκρασιών; Τα περισσότερα συµβατικά συστήµατα θέρµανσης στην Ευρώπη χρησιµοποιούν λέβητα και θερµαντικά σώµατα. Τα υπάρχοντα θερµαντικά σώµατα δουλεύουν µε θερµοκρασία νερού 60 C µε 80 C. Εάν η θερµοκρασία του νερού είναι χαµηλότερη από αυτή, τότε η θερµαντική ικανότητα των σωµάτων µειώνεται. Για να καλυφθεί η απαραίτητη θερµική ισχύς µιας εγκατάστασης χρειάζεται µαγαλύτερος αριθµός θερµαντικών σωµάτων ή υπερδιαστασιολόγηση των υφισταµένων. Παράδειγµα θερµαντικού σώµατος ισχύος 1kW µε θερµοκρασία εισόδου νερού 80 C: Θερµοκρασία νερού Ισχύς θερµαντικού σώµατος Λόγος υπερδιασταιολόγησης 80 C 1000W - 71 C 833W 120% 65 C 698W 143% 55 C 528W 189% Για θερµοκρασία νερού 55 C, χρειάζεται σχεδόν 2πλασιασµός του µεγέθους των σωµάτων. Για την αγορά των ανακαινίσεων, σε περίπτωση αντικατάστασης του λέβητα, είναι απαραίτητη η παροχή νερού υψηλής θερµοκρασίας.

41 Γιατί αντλίες θερµότητας υψηλών θερµοκρασιών; Οι σειρές Yutaki M, Yutaki S, και Yutampo της HITACHI εµπλουτίζονται µε τη νέα αντλία θερµότητας αέρος-νερού: Θερµοκρασία νερού 80 C!! S Κατάλληλη για ανακαινίσεις κατοικιών Εύκολη αντικατάσταση λέβητα Θέρµανση και Ζεστό Νερό Χρήσης (ΖΝΧ)

42 1.1) Το σύστηµα Το YUTAKI S80 είναι αντλία θερµότητας αέρος-νερού τύπου split Τηλεχειριστήριο HITACHI Κύκλωµα θέρµανσης Ζεστό Νερό Χρήσης HITACHI Εξωτερική µονάδα HITAC HI Σωληνώσεις νερού κυκλώµατος θέρµανσης Εσωτερική µονάδα Σωληνώσεις ψυκτικού µέσου

43 1.2) Νέα εσωτερική µονάδα και δοχείο ΖΝΧ Εσωτερική µονάδα Inverter

44 1.2) Νέα εσωτερική µονάδα και δοχείο ΖΝΧ Εξοικονόµηση Χώρου! Πλάτος:595mmXΒάθος:695mm ΜΟΝΟ! 2 δοχεία ΖΝΧ: DHWS260S-2.0H1E: 270 λίτρα. Ύψος: 1940mm (Συνολικό ύψος µε εσωτερική µονάδα: 2270mm) DHWS195S-2.0H1E: 195 λίτρα Ύψος : 1272mm (Συνολικό ύψος µε εσωτερική µονάδα: 1950mm) 6 ιαφορετικές εσωτερικές µονάδες: 706 mm RWH-4.0~6.0FSVNFE: Μονοφασικές RWH-4.0~6.0FSNFE: Τριφασικές 595 mm

45 1.2) Νέα εσωτερική µονάδα και δοχείο ΖΝΧ Πολλές δυνατότητες εγκατάστασης

46 1.3) Εύρος σειράς και αποδόσεις 3 µοντέλα -6 εκδόσεις 4, 5 και 6 HP µονιφασικές 4, 5 και 6 HP τριφασικές Θερµαντική ικανότητα: 4,5 έως 18 kw (7 C / 65 C) S 2kW 4kW 6kW 8kW 10kW 12kW 14kW 16kW 18kW RWH4.0-FS(V)NFE 2kW 4kW 6kW 8kW 10kW 12kW 14kW 16kW 18kW RWH5.0-FS(V)NFE 2kW 4kW 6kW 8kW 10kW 12kW 14kW 16kW 18kW RWH6.0-FS(V)NFE

47 1.3) Εύρος σειράς και αποδόσεις Το Yutaki S80 παρέχει ίδιο εύρος θερµοκρασίας νερού µε ένα λέβητα πετρελαίου ή υγραερίου. Θερµοκρασία εξόδου νερού (C ) Θερµοκρασία περιβάλλοντος

48 2) Έξυπνος διαδοχικός κύκλος (Smart Cascade) Το Yutaki S80 χρησιµοποιεί διαδοχικά 2 ψυκτικούς κύκλους (R410a + R134a) για να φτάσει την υψηλή θερµοκρασία του νέρού. R410a ψυκτικός κύκλος χαµηλής θερµοκρασίας. R134a ψυκτικός κύκλος υψηλής θερµοκρασίας. R410a Εξωτερική µονάδα R134a Εσωτερική µονάδα Παροχή νερού προς θερµαντικά σώµατα

49 2) Έξυπνος διαδοχικός κύκλος (Smart Cascade) Για να παρέχει υψηλή απόδοση ανεξαρτήτως εποχής, ο έξυπνος διαδοχικός κύκλος θα χρησιµοποιήσει και τους 2 κύκλους (2 συµπιεστές) µόνο όταν είναι απαραίτητη υψηλή ή πολύ υψηλή θερµοκρασία νερού. 35 C Με θερµοκρασία περιβάλλοντος 7 C, το απαραίτητο θερµικό φορτίο είναι χαµηλό και το νερό έχει χαµηλή θερµοκρασία. Μόνο ο συµπιεστής R410a χρησιµοποιείται. Ο βαθµός COP είναι πολύ υψηλός. 65 C Με θερµοκρασία περιβάλλοντος -7 C, το απαραίτητο θερµικό φορτίο είναι υψηλό. Ενεργοποιείται ταυτόχρονα και ο 2 ος συµπιεστής για υψηλή θερµοκρασία νερού (80 C για -20 C)

50 3) Απόδοση: COP Ο έξυπνος διαδοχικός κύκλος παρέχει υψηλό COP: 4,36 4,27 4,05 RWH-4.0FS(V)NVFE + RAS-4.0H(V)RNME-AF RWH-5.0FS(V)NVFE + RAS-5.0H(V)RNME-AF RWH-6.0FS(V)NVFE + RAS-6.0H(V)RNME-AF Conditions : Further EN14511, including defrost and water pump consumption. A7 /W35

51 3) Απόδοση: Θερµαντική ικανότητα Σταθερή διατήρηση της απόδοσης ακόµα και για υψηλή θερµοκρασία νερού Λιγότερη χρήση εφεδρικών συστηµάτων θέρµανσης (λέβητας κ.α.) Ονοµαστική θερµαντική ικανότητα (kw) Θερµαντική ικανότητα µε θερµοκρασία νερού 65 C 4HP 5HP 6HP Θερµοκρασία περιβάλλοντος

52 3) Απόδοση: Θερµαντική ικανότητα Συνθήκες κατά EN14511 RAS-4H(V)RNME-AF RAS-5H(V)RNME-AF RAS-6H(V)RNME-AF A7/W35 A7/W45 A7/W55 A7/W65 A-7/W35 A-7/W45 A-7/W55 A-7/W65 Θερµαντική ικανότητα (Ονοµ./Max) 10.0/ / /17.8 COP (Ονοµαστικό) Θερµαντική ικανότητα (Ονοµ./Max) 10.0/ / /18.0 COP (Ονοµαστικό) 3,45 3,42 3,32 Θερµαντική ικανότητα (Ονοµ./Max) 10.0/ / /18.0 COP (Ονοµαστικό) 3,04 3,02 3,01 Θερµαντική ικανότητα (Ονοµ./Max) 10.0/ / /18.0 COP (Ονοµαστικό) 2,5 2,56 2,51 Θερµαντική ικανότητα (Ονοµ./Max) 10.0/ / /16.0 COP (Ονοµαστικό) 2,36 2,32 2,29 Θερµαντική ικανότητα (Ονοµ./Max) 10.0/ / /16.0 COP (Ονοµαστικό) 2,3 2,3 2,25 Θερµαντική ικανότητα (Ονοµ./Max) 10.0/ / /16.0 COP (Ονοµαστικό) 2,15 2,15 2,10 Θερµαντική ικανότητα (Ονοµ./Max) 10.0/ / /16.0 COP (Ονοµαστικό)

53 4) Χαρακτηριστικά και πλεονεκτήµατα 4.1) Τεχνολογία Inverter 4.2) Premium χειριστήριο ελέγχου µονάδας 4.3) Χειριστήριο ελέγχου για τον τελικό χρήστη

54 4.1) Τεχνολογία Inverter Η χρήση συµπιεστή σταθερών στροφών (ON/OFF) οδηγεί σε συχνές εκκινήσεις/παύσεις κατά τη διάρκεια λειτουργίας. kw CAPACITY BACK UP 20 Λειτουργία ON/OFF 0-20 Bivalent point +20 C

55 4.1) Τεχνολογία Inverter Ο έλεγχος των 2 συµπιεστών µε INVERTER, αυξάνει την αποδοτικότητα των αντλιών θερµότητας αφού η θερµική απόδοση ρυθµίζεται ανάλογα µε τις πραγµατικές ανάγκες του κτιρίου. 20 kw BACK UP Θερµική ικανότητα µε έλεγχο συχνότητας Λειτουργία ON/OFF 0-20 Bivalent point +20 C

56 4.2) Premium χειριστήριο ελέγχου µονάδας Οθόνη LCD πολλαπλών ενδείξεων Εύκολη χρήση Εύκολη παραµετροποίηση 10 γλώσσες (max) Ειδικό µενού για εγκαταστάστη προσβάσιµο µε κωδικό Ιστορικό βλαβών

57 4.3) Χειριστήριο ελέγχου για τον τελικό χρήστη Πολλαπλά σενάρια λειτουργίας (modes) Χρονοδιακόπτης µε εβδοµαδιαίο προγραµµατισµό υναµική οθόνη LCD µε πολλαπλές πληροφορίες για το χρήστη και τον εγκαταστάστη Φωτειζόµενη οθόνη Ασύρµατη επικοινωνία χωρίς καλώδια µε την εσωτερική µονάδα (πρωτόκολλο RF 868 MHz) Ενσωµατωµένος αισθητήρας θερµοκρασίας

58 Με µια µατιά!! YUTAKI S80 Υψηλή θερµοκρασία νερού (80 C) 80 C σε θερµοκρασία περιβάλλοντος -20 C Έξυπνος διαδοχικός κύκλος για υψηλή απόδοση ανεξαρτήτως εποχής Τεχνολογία Inverter και για τους 2 συµπιεστές Ο υψηλότερος βαθµός COP στην αγορά Εύκολη εγκατάσταση και συντήρηση Το µεγαλύτερο εύρος επιλογών στην αγορά COP 4,36
