1 40 χρόνια στο χώρο του φωτισμού 3 βασικοί άξονες δραστηριοποίησης: αστικός φωτισμός αρχιτεκτονικός φωτισμός τεχνικός επαγγελματικός φωτισμός Τμήμα Μελετών Σχεδιασμού Φωτισμού: Μελέτες φωτισμού Οικονομοτεχνική ανάλυση Αποτίμηση - Feedback Εκπαιδευμένο προσωπικό Υλικοτεχνική υποδομή Υπολογιστικά & σχεδιαστικά Softwares Όργανα μέτρησης & καταγραφής Εξειδίκευση-εκπαίδευση των μηχανικών μας Παρουσία σε Πανελλαδικό επίπεδο Συμμετοχή σε έργα το εξωτερικού

2 60 χρόνια μελέτη, σχεδιασμός και κατασκευή φωτιστικών. Νο1 κατασκευαστής φωτιστικών στην Ιταλία (> ετήσιος τζίρος). Πάνω από 500 άτομα προσωπικό m² εργοστάσιο παραγωγής στο Rozzano Milano m² εργοστάσιο παραγωγής στο Dorno Pavia m² εργοστάσιο παραγωγής στην Ισπανία m² αποθήκες σε Ιταλία και Ισπανία. Εξειδίκευση στον αστικό φωτισμό. Υπερσύγχρονο τμήμα Research & Development Διαπιστευμένο (IMQ) εργαστήριο δοκιμών LVD (EN60598). Διαπιστευμένο (UL) φωτομετρικό εργαστήριο.

3 LED

4 ΟΔΙΚΟΣ ΦΩΤΙΣΜΟΣ

5 ΟΔΙΚΟΣ ΦΩΤΙΣΜΟΣ

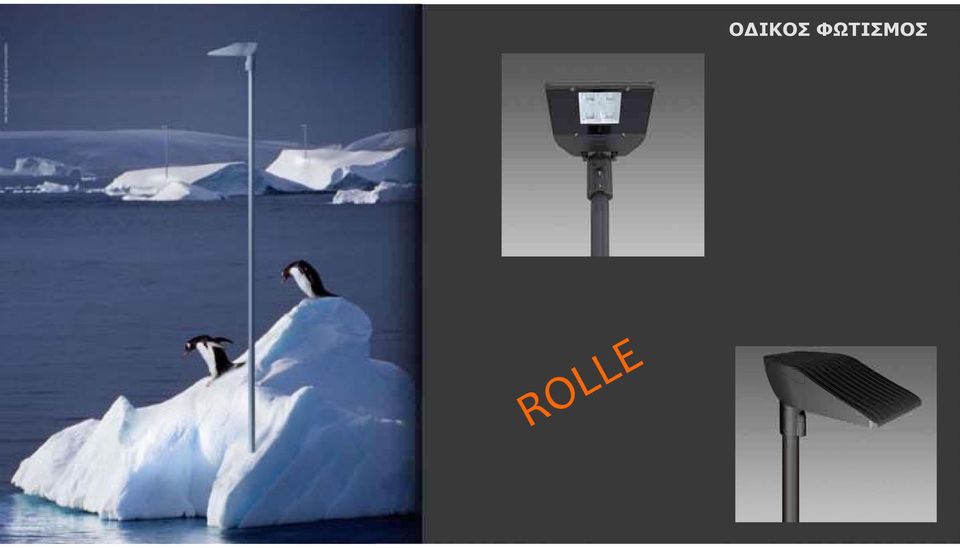

6 ΟΔΙΚΟΣ ΦΩΤΙΣΜΟΣ

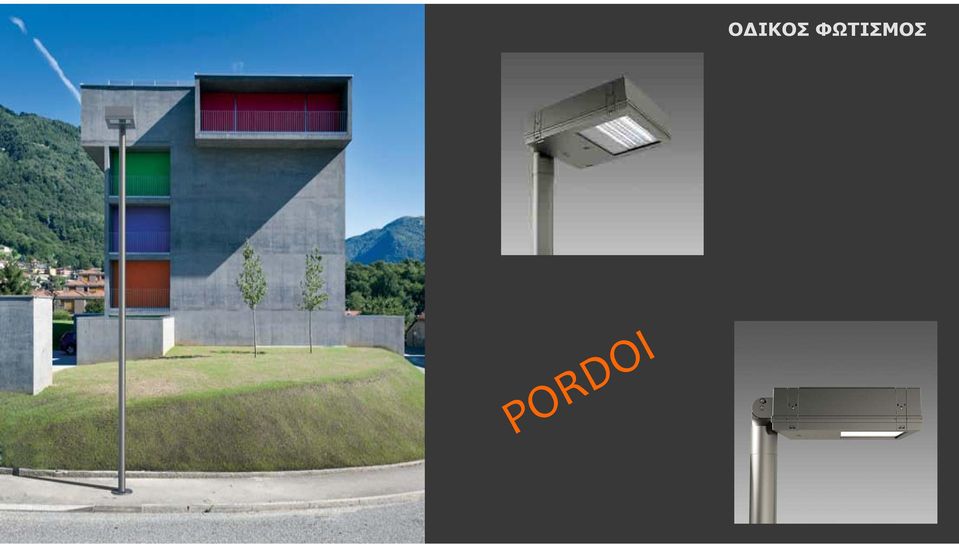

7

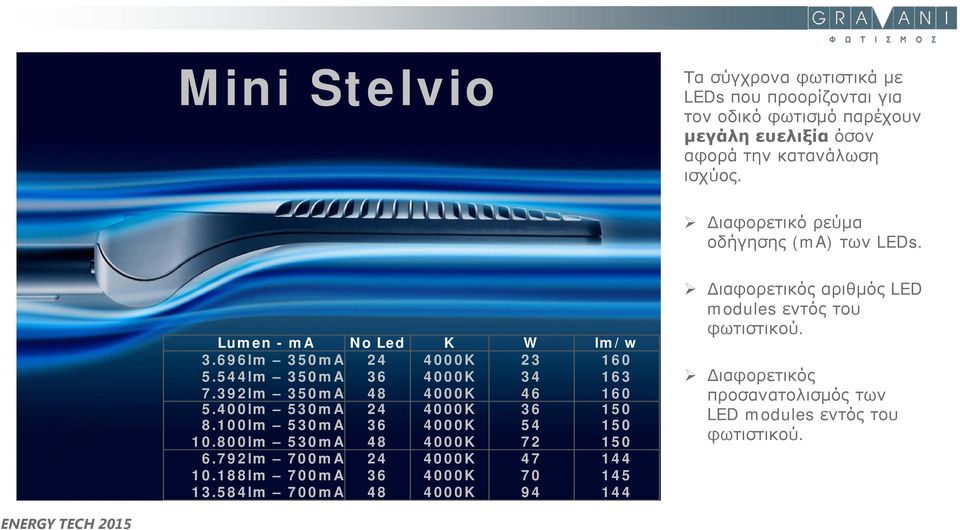

8 Mini Stelvio Τα σύγχρονα φωτιστικά με LEDs που προορίζονται για τον οδικό φωτισμό παρέχουν μεγάλη ευελιξία όσον αφορά την κατανάλωση ισχύος. Διαφορετικό ρεύμα οδήγησης (ma) των LEDs. Lumen - ma No Led K W lm/w 3.696lm 350mA K lm 350mA K lm 350mA K lm 530mA K lm 530mA K lm 530mA K lm 700mA K lm 700mA K lm 700mA K Διαφορετικός αριθμός LED modules εντός του φωτιστικού. Διαφορετικός προσανατολισμός των LED modules εντός του φωτιστικού.

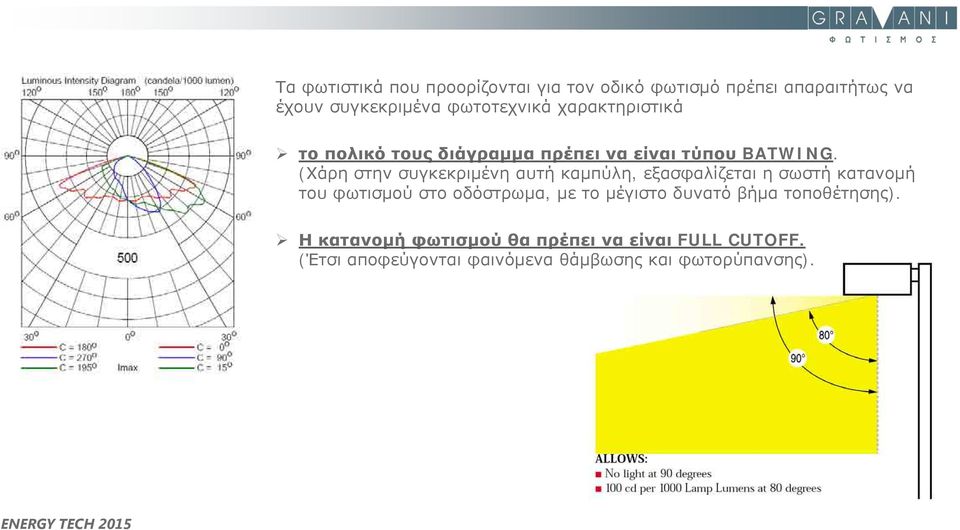

9 Τα φωτιστικά που προορίζονται για τον οδικό φωτισμό πρέπει απαραιτήτως να έχουν συγκεκριμένα φωτοτεχνικά χαρακτηριστικά το πολικό τους διάγραμμα πρέπει να είναι τύπου BATWING. (Χάρη στην συγκεκριμένη αυτή καμπύλη, εξασφαλίζεται η σωστή κατανομή του φωτισμού στο οδόστρωμα, με το μέγιστο δυνατό βήμα τοποθέτησης). Η κατανομή φωτισμού θα πρέπει να είναι FULL CUTOFF. (Έτσι αποφεύγονται φαινόμενα θάμβωσης και φωτορύπανσης).

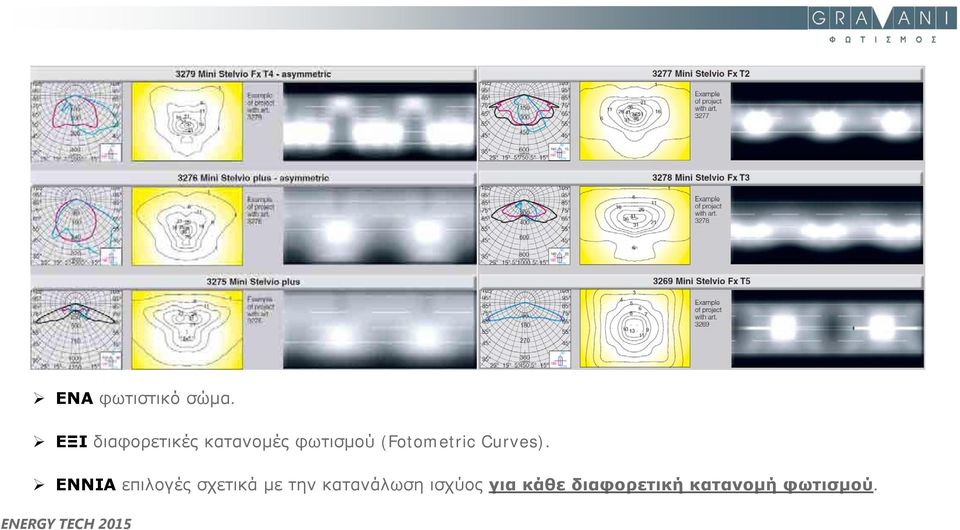

10 ΕΝΑ φωτιστικό σώμα. ΕΞΙ διαφορετικές κατανομές φωτισμού (Fotometric Curves). ΕΝΝΙΑ επιλογές σχετικά με την κατανάλωση ισχύος για κάθε διαφορετική κατανομή φωτισμού.

11 Μαχαιρωτός διακόπτης Αρθρωτό οπτικό σύστημα bypass Υποδομή για φωτοκύτταρο Βίδες που δεν αποκολλώνται Μηχανισμός ασφαλείας Fast connectors Dimmable ballast 1-10V με αισθητήρα θερμοκρασίας Κινητός προσαρμογέας (adaptor) Θερμοανθεκτικό γυαλί πάχους 4mm Ειδική βαλβίδα για την αποφυγή δημιουργίας υδρατμών IP67 fast connector

12 HQL 125W Mini Stelvio Κατηγορία δρόμου: ΜΕ4a Ύψος ιστού: 5m Βήμα τοποθέτησης: 20m Πλάτος οδοστρώματος: 5m Τοποθέτηση ιστών: Μονόπλευρη Τύπος Φωτιστικού Λαμπρότητα (cd/m²) Ισχύς (kw/km) Παλιό Φωτιστικό HQL 125W 0,87 6, Mini Stelvio 34W 350mA 0,92 2 ΠΟΣΟΣΤΟ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ 71%

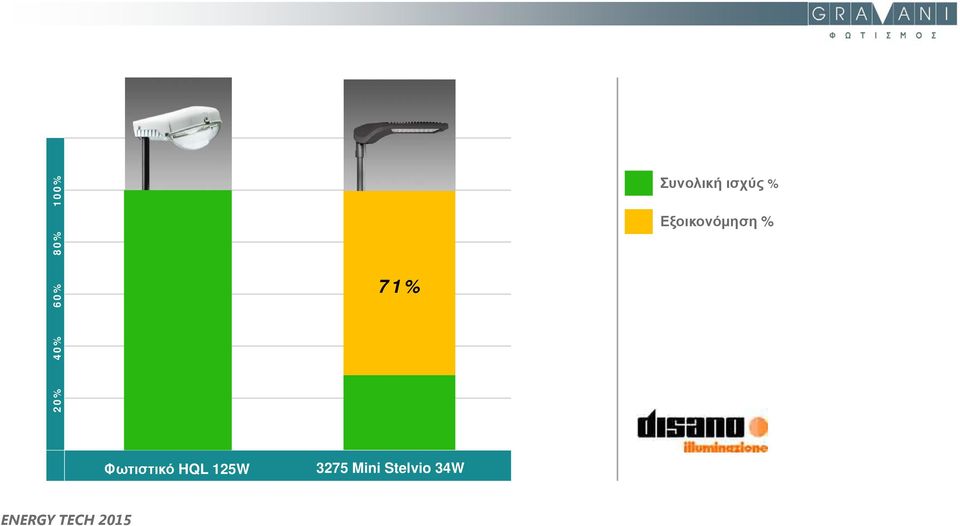

13 20% 40% 60% 80% 100% 71% Συνολική ισχύς % Εξοικονόμηση % Φωτιστικό HQL 125W 3275 Mini Stelvio 34W

14 ΑΣΤΙΚΟΣ ΦΩΤΙΣΜΟΣ

15 ΑΣΤΙΚΟΣ ΦΩΤΙΣΜΟΣ

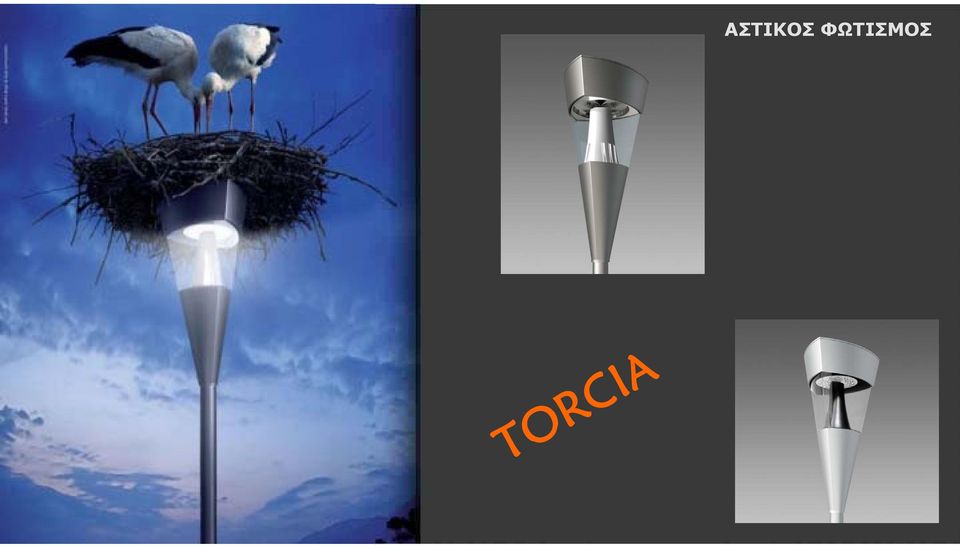

16 ΑΣΤΙΚΟΣ ΦΩΤΙΣΜΟΣ

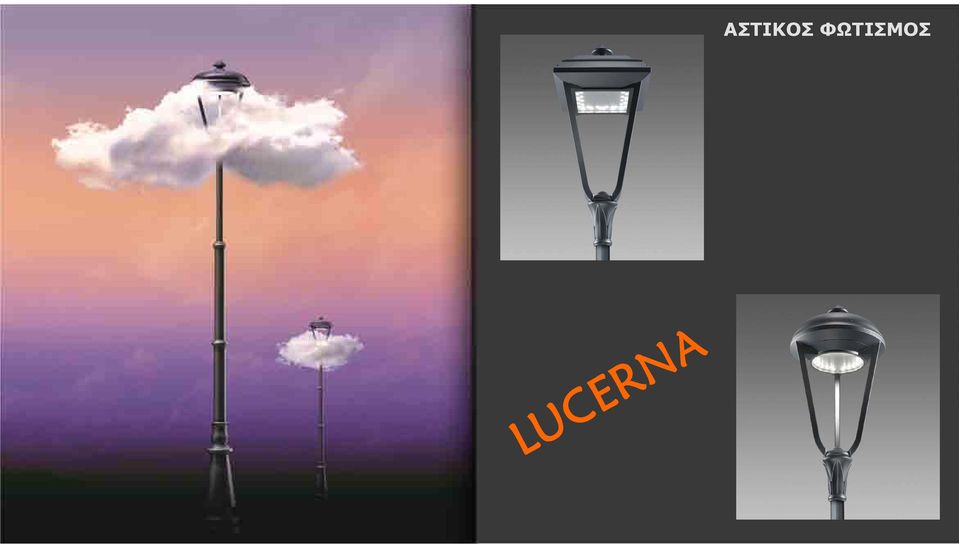

17 ΑΣΤΙΚΟΣ ΦΩΤΙΣΜΟΣ

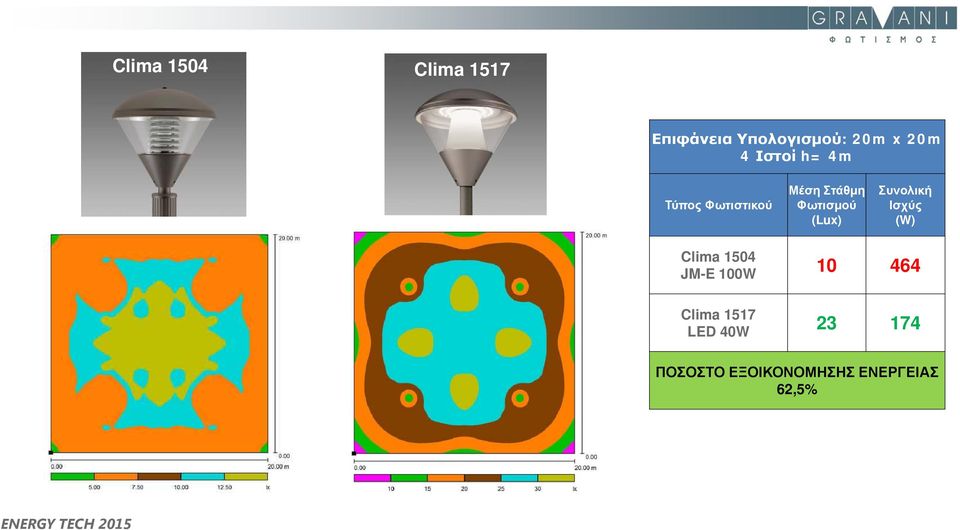

18 Clima 1504 Clima 1517 Επιφάνεια Υπολογισμού: 20m x 20m 4 Ιστοί h= 4m Τύπος Φωτιστικού Μέση Στάθμη Φωτισμού (Lux) Συνολική Ισχύς (W) Clima 1504 JM-E 100W Clima 1517 LED 40W ΠΟΣΟΣΤΟ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ 62,5%

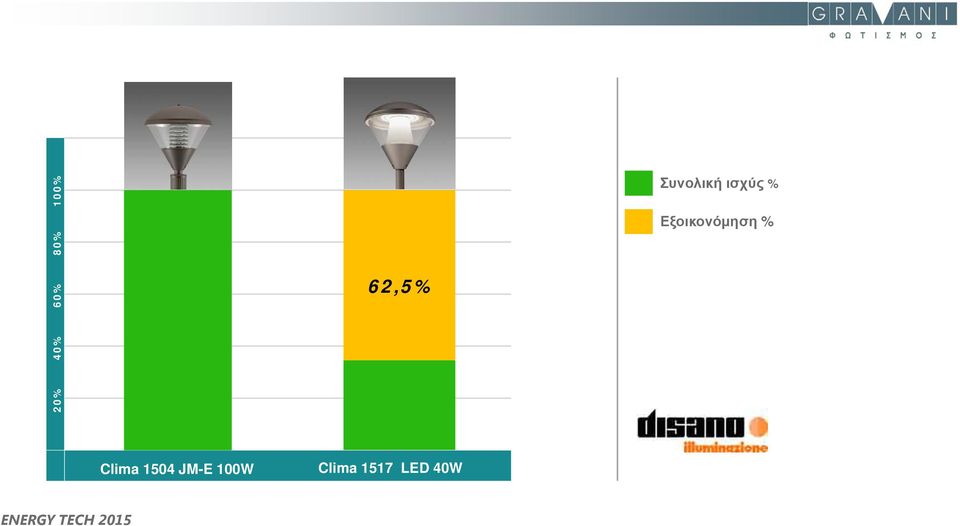

19 20% 40% 60% 80% 100% 62,5% Συνολική ισχύς % Εξοικονόμηση % Clima 1504 JM-E 100W Clima 1517 LED 40W

20 Υλοποιημένα έργα με LED (ενδεικτικά) Δήμος Έδεσσας προμήθεια & εγκατάσταση 170 φωτιστικών Δήμος Λυκόβρυσης Πεύκης προμήθεια & εγκατάσταση 235 φωτιστικών Δήμος Ιλίου Αττικής Ανάπλαση & δημιουργία ποδηλατοδρόμων Δήμος Καρπενησίου Ανάπλαση ιστορικού κέντρου της πόλης Περιφέρεια Αττικής Οδός Θηβών Δ. Θεσσαλονίκης Οδός Β. Παπαθανασίου & Οδός Αμπελώνων Δ. Θεσσαλονίκης Πάρκο επί των οδών Αίνου & Θερμοπυλών Δ. Αγ. Νικολάου Κρήτης Ανάπλαση περιοχής Σταυρού Δήμος Κορυδαλλού πλατεία Μέμμου & οδός Ξενοφώντος Σήραγγα Σταλίδας Κρήτη

21

22

23

24

25

26

27

28

29

30

31

32

33

34 Συγχρηματοδότηση έργων εξοικονόμησης ενέργειας στον οδοφωτισμό Σωτήρης Ψημμένος Μηχανολόγος Μηχανικός

35 > 250 ενεργειακά έργα > 100 περιβαλλοντικά > 150 Η/Μ μελέτες

36 Οδικός φωτισμός στις χώρες της ΕΕ Αριθμός φωτιστικών στην ΕΕ Μονάδα Χ 1000 τεμ Τιμή > (1) ~ (2) Ηλικία των φωτιστικών της ΕΕ > 25 έτη (2) Κατανάλωση ηλεκτρικής ενέργειας στην ΕΕ-27 (2009) Κατανάλωση ηλ. ενέργειας στον φωτισμό στην ΕΕ-27 (2009) Κατανάλωση ηλ. Ενέργειας στον οδοφωτισμό σε επίπεδο ήμου TWh (2,3) % GWh 14 (2) ~ % (1) Intelligent Europe, (2) COM (2011) 889 Πράσινη βίβλος για τον φωτισμό (3) Eurostat 2009

37 Οδοφωτισμός στην Ελλάδα Μονάδα Τιμή Κατανάλωση ηλεκτρικής ενέργειας (2009) GWh 869 (1) Ισοδύναμος αριθμός φωτιστικών τεμ (2) Κόστος κατανάλωσης /έτος > (3) (1) Σύμφωνα με καταγραφές και εκτιμήσεις της ΕΗ (2) Για τυπικό φωτιστικό ισχύος 250 W (3) Με μέση τιμή 0,12 /kwh σύμφωνα με τα ισχύοντα τιμολόγια της ΕΗ

38 Οδικός φωτισμός και εξοικονόμηση ενέργειας Μονάδα Τιμή υναμικό εξοικονόμησης ενέργειας στον οδικό φωτισμό ΕΕ % 40-60% (1) Εξοικονόμηση ενέργειας EE GWh Ελλάδα (1) Lighting the cities EU

39 Στόχοι της ΕΕ για τον οδοφωτισμό Χρήση φωτιστικών τύπου Led και συστημάτων ελέγχου του φωτισμού. Κύκλο εργασιών φωτισμού παγκοσμίως > 85 δις ευρώ το 2020 (52 δις 2010) το 25% στην ΕΕ. Εξέλιξη των φωτιστικών τύπου Led με αποδόσεις lm/w. Στόχος να φτάσουν τα 200 lm/w το 2020 και δείκτη χρωματικής απόδοσης CR>90. Μείωση του κόστους των φωτιστικών τύπου Led. Προώθηση των εθελοντικών δημοσίων συμπράξεων μεταξύ ιδιωτών και τοπικής αυτοδιοίκησης Ενίσχυση των εταιρειών παροχής ενεργειακών υπηρεσιών

40 Στόχοι της ΕΕ για τον οδοφωτισμό Προβλήματα που υπάρχουν: Προϊόντα Led κακής ποιότητας. Υψηλό αρχικό κόστος επένδυσης. Ανεπαρκής ενημέρωση και προδιαγραφές Τεχνολογική απαξίωση λόγω εξέλιξης. Περίπλοκη και παραπλανητική ενημέρωση των καταναλωτών Ανάπτυξη προϊόντων εκτός ΕΕ (ΗΠΑ ΚΙΝΑ και ΚΟΡΕΑ πρωτοστατούν)

41 Οδικός φωτισμός στην Ελλάδα Μη αποτυπωμένο δίκτυο Ελλιπής συντήρηση Υπάρχων οδοφωτισμός χωρίς φωτοτεχνικές μελέτες Κακή κατάσταση φωτιστικών σωμάτων και πινάκων Υπερφωτισμένοι / υποφωτισμένοι δρόμοι και πλατείες Πολύ μικρό ποσοστό ενσωμάτωσης νέων τεχνολογιών (χρήση ακόμη φωτιστικών παλαιάς τεχνολογίας Na, χρήση φωτιστικών με Hg) Μεγαλύτερα προβλήματα σε μικρότερους ήμους

42 Υπάρχουσες προδιαγραφές οδικού φωτισμού Ελληνικές Τεχνικές Προδιαγραφές-ΕΤΕΠ (ΦΕΚ Β' 2221/2012) Οδοφωτισμός κλπ Υποδομή οδοφωτισμού Infrastructure for road lighting Ιστοί οδοφωτισμού και φωτιστικά σώματα Road lighting columns and fixtures Υποδομή τηλεφωνοδότησης οδών Infrastructure for road emergency telephones Με την απόφαση ΙΠΑ /οικ.658/ έχει ανασταλεί η ισχύς των δύο πρώτων (διόρθωση σφαλμάτων) και ισχύουν οι προσωρινές προδιαγραφές που επισυνάπτονται στην απόφαση

43 Προβλήματα κατά την υλοποίηση έργων αντικατάστασης φωτιστικών με Led Διαμόρφωση προδιαγραφών Εφαρμογή του EN Εκτίμηση εξοικονόμησης ενέργειας Τεχνικοοικονομική προσέγγιση Μελέτη των παρεμβάσεων

44 Απαιτούμενες προδιαγραφές φωτιστικών Προδιαγραφές: Πιστοποίηση φωτοτεχνικών χαρακτηριστικών από διαπιστευμένα εργαστήρια Σήμανση CE (στο σύνολο του φωτιστικού) και πιστοποίηση κατά ENEC (μη υποχρεωτική) Υιοθέτηση προτύπων ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ 1 ΕΝ Γενικές απαιτήσεις για φωτιστικά σώματα 2 ΕΝ Ειδικές απαιτήσεις για οδοφωτισμό ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗ ΣΥΜΒΑΤΟΤΗΤΑ 3 EN 55015:2000 Όρια και μέθοδοι μέτρησης χαρακτηριστικών των ραδιοδιαταραχών ηλεκτρικών συσκευών φωτισμού και παρόμοιων συσκευών 4 EN Ηλεκτρομαγνητική συμβατότητα (EMC) Μέρος 3-2: Όρια - Όρια εκπομπής για αρμονικές ρεύματος (ρεύμα εισόδου συσκευής μέχρι και 16 Αανάφάση) ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ 5 ΕΝ Φωτοβιολογική ασφάλεια

45 Εφαρμογή του EN Απαιτήσεις: Αποτύπωση οδικού φωτισμού Φωτοτεχνική μελέτη Επιπρόσθετα φωτιστικά (?)

46 Χρηματοδότηση έργων εξοικονόμησης ενέργειας σε υφιστάμενες εγκαταστάσεις οδικού φωτισμού Υπάρχουσα κατάσταση: Χρηματοδότηση έργων τοπικής αυτοδιοίκησης κυρίως μέσω του ΕΣΠΑ (ΕΞΟΙΚΟΝΟΜΩ ΟΤΑ, ΕΠΠΕΡΑΑ, κλπ). ιακηρύξεις των έργων με την διαδικασία της προμήθειας και όχι της εργολαβίας Απουσία μελετών εφαρμογής Ασαφείς προδιαγραφές και όροι διαγωνισμών Αδυναμία σε πολλές περιπτώσεις εφαρμογής του EN 13201

47 Παραδείγματα χρηματοδότησης έργων εξοικονόμησης ενέργειας σε υφιστάμενες εγκαταστάσεις οδικού φωτισμού ΕΞΟΙΚΟΝΟΜΩ ΟΤΑ Ι: Μείωση κονδυλίων στα 52 εκ. Ευρώ Απεντάξεις έργων

48 Παραδείγματα χρηματοδότησης έργων εξοικονόμησης ενέργειας σε υφιστάμενες εγκαταστάσεις οδικού φωτισμού εν προχώρησαν έργα παρεμβάσεων Αναθέσεις προετοιμασίας

49 Παραδείγματα χρηματοδότησης έργων εξοικονόμησης ενέργειας σε υφιστάμενες εγκαταστάσεις οδικού φωτισμού Εταιρείες παροχής ενεργειακών υπηρεσιών Συμπράξεις ιδιωτικού δημοσίου τομέα

50 Παραδείγματα χρηματοδότησης έργων εξοικονόμησης ενέργειας σε υφιστάμενες εγκαταστάσεις οδικού φωτισμού Εταιρείες παροχής ενεργειακών υπηρεσιών ΧΩΡΑ ΑΡΙΘΜΟΣ ΕΤΑΙΡΕΙΩΝ ΜΕΓΕΘΟΣ ΑΓΟΡΑΣ ΕΕΥ ΑΥΣΤΡΙΑ > δις ΒΕΛΓΙΟ δις ΚΡΟΑΤΙΑ εκ ΤΣΕΧΙΑ δις ΔΑΝΙΑ εκ ΦΙΝΛΑΝΔΙΑ εκ ΓΑΛΛΙΑ δις ΓΕΡΜΑΝΙΑ δις ΙΤΑΛΙΑ δις ΛΟΥΞΕΜΒΟΥΡΓΟ δις ΟΛΛΑΝΔΙΑ εκ ΠΟΡΤΟΓΑΛΙΑ εκ ΙΣΠΑΝΙΑ εκ

51 Παραδείγματα χρηματοδότησης έργων εξοικονόμησης ενέργειας σε υφιστάμενες εγκαταστάσεις οδικού φωτισμού lamps for public lighting kwh/yr κατανάλωση 150 W average 75 W Led kwh εξοικονόμηση

52 Κατανομή κονδυλίων της Νέα Προγραμματική Περίοδος για την Πολιτική της Συνοχής ΤΟΜΕΑΚΑ ΠΡΟΓΡΑΜΜΑΤΑ (στήριξη της Ένωσης μέσω διαφόρων ταμείων) 1.1 ΥΠΟΔΟΜΕΣ ΜΕΤΑΦΟΡΕΣ ΠΕΡΙΒΑΛΛΟΝ Εξοικονόμηση ενέργειας στο Δημόσιο και ευρύτερο δημόσιο τομέα ΕΠΙΧΕΙΡΗΜΑΤΙΚΟΤΗΤΑ Καινοτομία, ευρυζωνικές υπηρεσίες, εξοικονόμηση ενέργειας επιχειρήσεων ιδιωτικών και δημοσίων κτιρίων, βιομηχανικά απόβλητα και ανακύκλωση, σύνδεση νησιών με ηπειρωτικό σύστημα ενέργειας

53 Κατανομή κονδυλίων της Νέα Προγραμματική Περίοδος για την Πολιτική της Συνοχής ΠΕΡΙΦΕΡΕΙΑΚΑ ΠΡΟΓΡΑΜΜΑΤΑ ΑΜΘ Ενεργειακή αναβάθμιση δημοσίων κτιρίων και υποδομών Έργα ενεργειακής απόδοσης και επίδειξης σε ΜΜΕ και μέτρα στήριξης ΔΥΤΙΚΗ ΜΑΚΕΔΟΝΙΑ Αύξηση ενεργειακής απόδοσης στις υποδομές του Δημοσίου και στις επιχειρήσεις ΗΠΕΙΡΟΣ Βελτίωση ενεργειακής αποδοτικότητας κτιρίων Περιφέρειας, αντιμετώπιση κινδύνων, διαχείριση υδάτινων πόρων ΘΕΣΣΑΛΙΑ Βελτίωση ενεργειακής αποδοτικότητας δημοσίων και ιδιωτικών κτιρίων, αντιμετώπιση κινδύνων, διαχείριση αποβλήτων ΚΕΝ ΜΑΚΕΔΟΝΙΑ Αύξηση ενεργειακής αποδοτικότητας, ΑΠΕ σε δημόσια κτίρια ΒΟΡΕΙΟ ΑΙΓΑΙΟ Μείωση κατανάλωσης ενέργειας σε επιχειρήσεις και κτίρια, διαχείριση νερού και αποβλήτων, ανάδειξη κληρονομιάς ΚΡΗΤΗ Ενεργειακή απόδοση κτιρίων ΔΥΤΙΚΗ ΕΛΛΑΔΑ Βελτίωση ενεργειακής αποδοτικότητας μικρομεσαίων επιχειρήσεων, διαχείριση αποβλήτων, πρόληψη κινδύνων, ΙΟΝΑΙ ΝΗΣΙΑ Εξοικονόμηση ενέργειας, διαχείριση κινδύνων και αποβλήτων, διαχείριση νερού και αποβλήτων ΠΕΛΟΠΟΝΝΗΣΟΣ Διαχείριση και εξοικονόμησης ενέργειας, διαχείριση νερού και αποβλήτων ΑΤΤΙΚΗ Μείωση κατανάλωσης ενέργειας σε επιχειρήσεις και κτίρια ΣΤΕΡΕΑ ΕΛΑΔΑ ΑΠΕ και εξοικονόμηση ενέργειας σε κτίρια και επιχειρήσεις

54 Συμπράξεις εταιρειών ESCO με προμηθευτές Δυνατότητες Διαδικασία Αποτύπωση εγκατάστασης Διαμόρφωση πρότασης επεμβάσεων Χρηματοδότηση έργου Jessica, Elena ΣΕΣ (Νέο ΕΣΠΑ) Χρηματοδότηση από τρίτους

55 Συμπράξεις εταιρειών ESCO με προμηθευτές ΕΜΠΟ ΙΑ ΕΥΚΑΙΡΙΕΣ Έλλειψη ολοκληρωμένων ΠΕΤΕΠ Ανάγκη αναμόρφωσης οδοφωτισμού Τελικές πρότυπες συμβάσεις Μείωση κόστους ενέργειας Τεχνολογική απαξίωση Τεχνολογική εξέλιξη Ασαφές χρηματοδοτικό περιβάλλον Μείωση δημοσίων επενδύσεων

56 σας ευχαριστούμε.
