ΠΡΟΗΓΜΕΝΑ ΚΕΡΑΜΙΚΑ ΥΨΗΛΗΣ ΤΕΧΝΟΛΟΓΙΑΣ
|
|
|
- Πλειόνη Παπακώστας
- 9 χρόνια πριν
- Προβολές:
Transcript
1 ΕΚΕΦΕ «ΗΜΟΚΡΙΤΟΣ» ΙΝΣΤΙΤΟΥΤΟ ΕΠΙΣΤΗΜΗΣ ΥΛΙΚΩΝ Εργαστήριο προηγµένων Κεραµικών Υλικών ΠΡΟΗΓΜΕΝΑ ΚΕΡΑΜΙΚΑ ΥΨΗΛΗΣ ΤΕΧΝΟΛΟΓΙΑΣ ρ Γεώργιος Βεκίνης

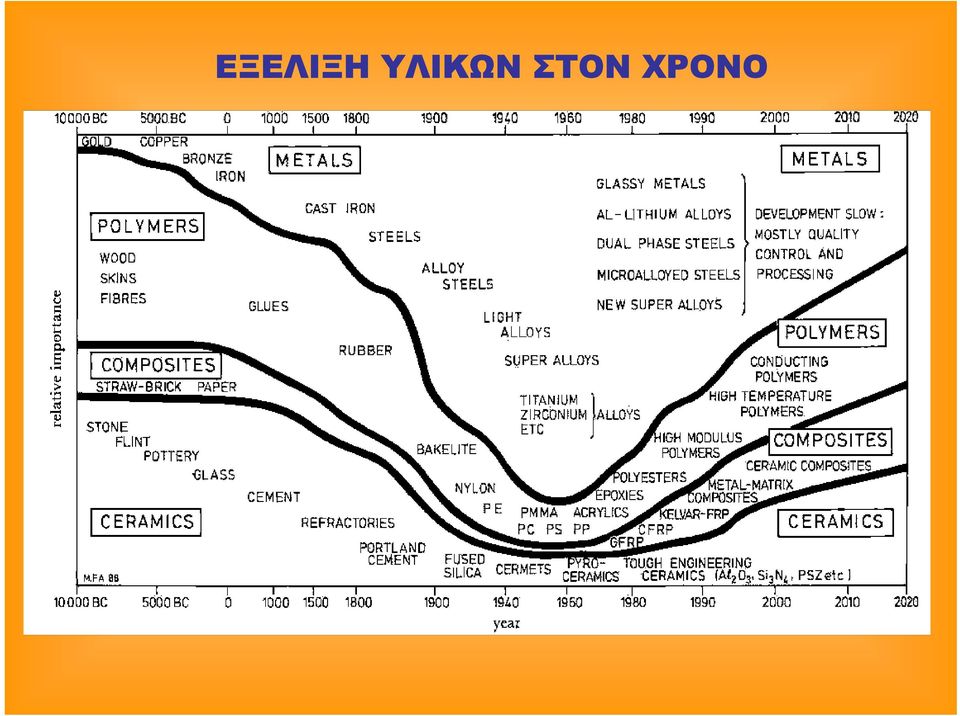

2 ΕΞΕΛΙΞΗ ΥΛΙΚΩΝ ΣΤΟΝ ΧΡΟΝΟ

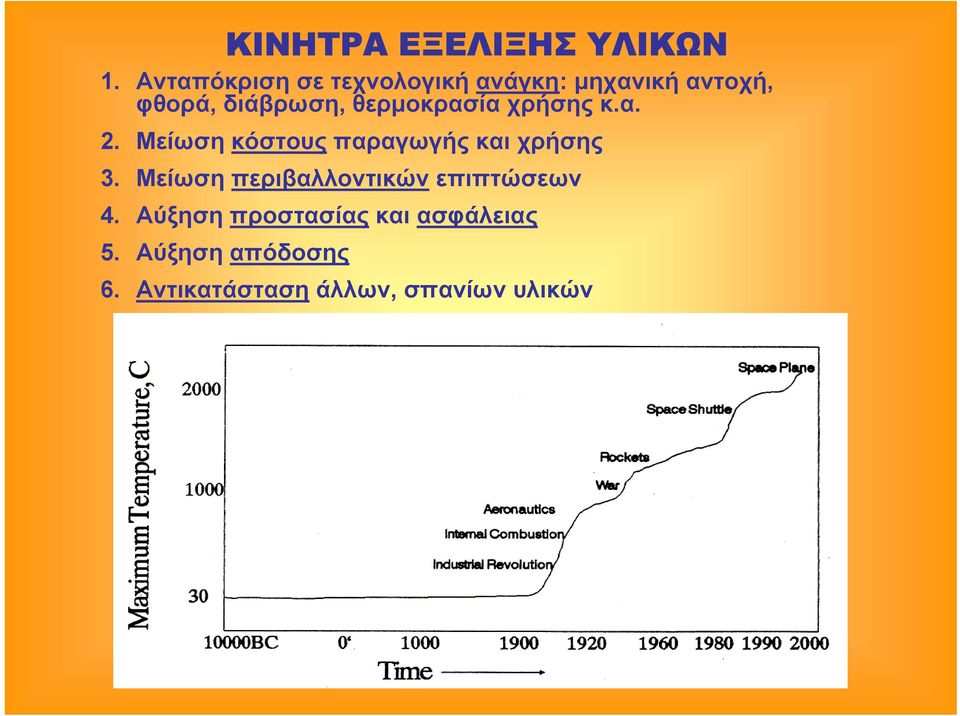

3 ΚΙΝΗΤΡΑ ΕΞΕΛΙΞΗΣ ΥΛΙΚΩΝ 1. Ανταπόκριση σε τεχνολογική ανάγκη: µηχανική αντοχή, φθορά, διάβρωση, θερµοκρασία χρήσης κ.α. 2. Μείωση κόστους παραγωγής και χρήσης 3. Μείωση περιβαλλοντικών επιπτώσεων 4. Αύξηση προστασίας και ασφάλειας 5. Αύξηση απόδοσης 6. Αντικατάσταση άλλων, σπανίων υλικών
4 Οι θερµοκρασίες που αναπτύσσονται στο εξωτερικό του Space- Shuttle δεν επιτρέπουν τη χρήση µεταλλικών υλικών, αλλά µόνο σύνθετων κεραµικών SiC/SiC ή C/C κ.α. SPACE - SHUTTLE
5 ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ ΠΑΡΑ ΟΣΙΑΚΑ ΚΕΡΑΜΙΚΑ (κυρίως οµοιοπολικοί δεσµοί) Αργιλο-πυριτικοί πηλοί Αργιλο-πυριτικά πυρίµαχα Γυαλιά Τσιµέντα Πετρώµατα Άλλα φυσικά κεραµικά ΤΥΠΙΚΕΣ Ι ΙΟΤΗΤΕΣ: Χαµηλή µηχανική αντοχή Χαµηλή αντοχή σε σύνθλιψη Χαµηλή δυσθραυστότητα Χαµηλό Μέτρο Ελαστικότητας Μέτρια θερµοκρασία χρήσης <1100 o C Μέτρια αντοχή σε διάβρωση και µηχανική φθορά Χαµηλό κόστος ΠΡΟΗΓΜΕΝΑ ΚΕΡΑΜΙΚΑ (ιοντικοί και οµοιοπολικοί δεσµοί) Οξείδια: Al 2 O 3, ZrO 2, SiO 2, Si 2 ALON 3 Καρβίδια: WC, SiC, VC, B 4 C Νιτρίδια: Si 3 N 4, BN, AlN Ενισχυµένα (σύνθετα): ινώδη, µε εγκλείσµατα.. SiC f /SiC, WC-Co, Al 2 O 3 /Co, C f /C ιαµάντι Ειδικά προηγµένα Πυρίµαχα ΤΥΠΙΚΕΣ Ι ΙΟΤΗΤΕΣ: Υψηλή µηχανική αντοχή και αντοχή σε σύνθλιψη Χαµηλή-µέτρια δυσθραυστότητα Υψηλό Μέτρο Ελαστικότητας Υψηλή θερµοκρασία χρήσης >3000 ο C Υψηλή αντοχή σε δάβρωση και µηχανική φθορά Μέτριο έως υψηλό κόστος

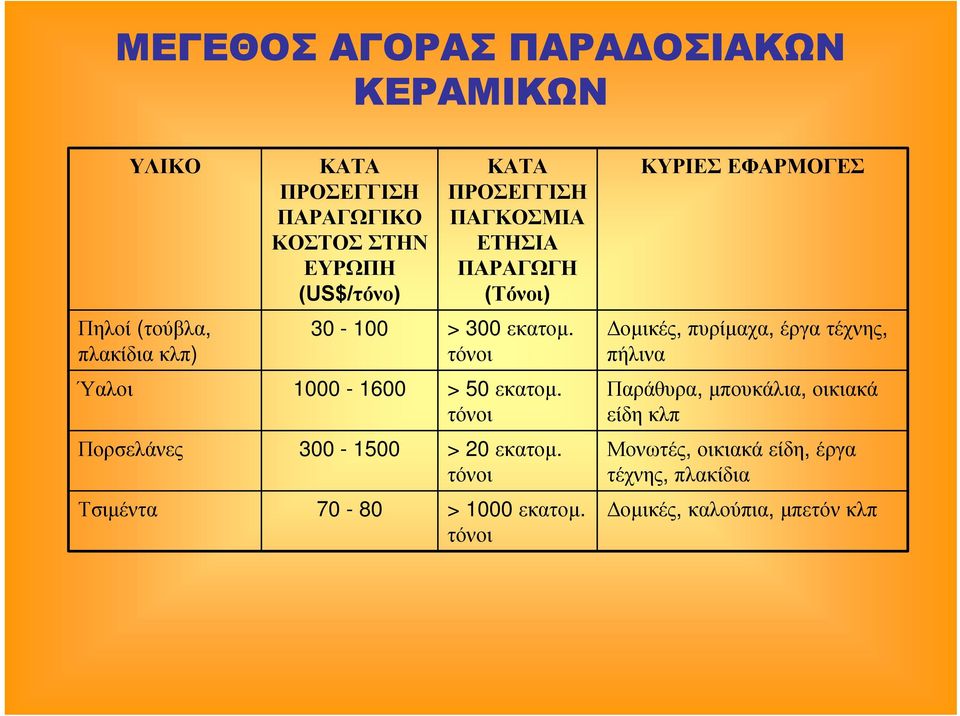

6 ΜΕΓΕΘΟΣ ΑΓΟΡΑΣ ΠΑΡΑ ΟΣΙΑΚΩΝ ΚΕΡΑΜΙΚΩΝ ΥΛΙΚΟ ΚΑΤΑ ΠΡΟΣΕΓΓΙΣΗ ΠΑΡΑΓΩΓΙΚΟ ΚΟΣΤΟΣ ΣΤΗΝ ΕΥΡΩΠΗ (US$/τόνο) ΚΑΤΑ ΠΡΟΣΕΓΓΙΣΗ ΠΑΓΚΟΣΜΙΑ ΕΤΗΣΙΑ ΠΑΡΑΓΩΓΗ (Τόνοι) ΚΥΡΙΕΣ ΕΦΑΡΜΟΓΕΣ Πηλοί (τούβλα, πλακίδια κλπ) > 300 εκατοµ. τόνοι οµικές, πυρίµαχα, έργα τέχνης, πήλινα Ύαλοι > 50 εκατοµ. τόνοι Παράθυρα, µπουκάλια, οικιακά είδη κλπ Πορσελάνες > 20 εκατοµ. τόνοι Μονωτές, οικιακά είδη, έργα τέχνης, πλακίδια Τσιµέντα > 1000 εκατοµ. τόνοι οµικές, καλούπια, µπετόν κλπ

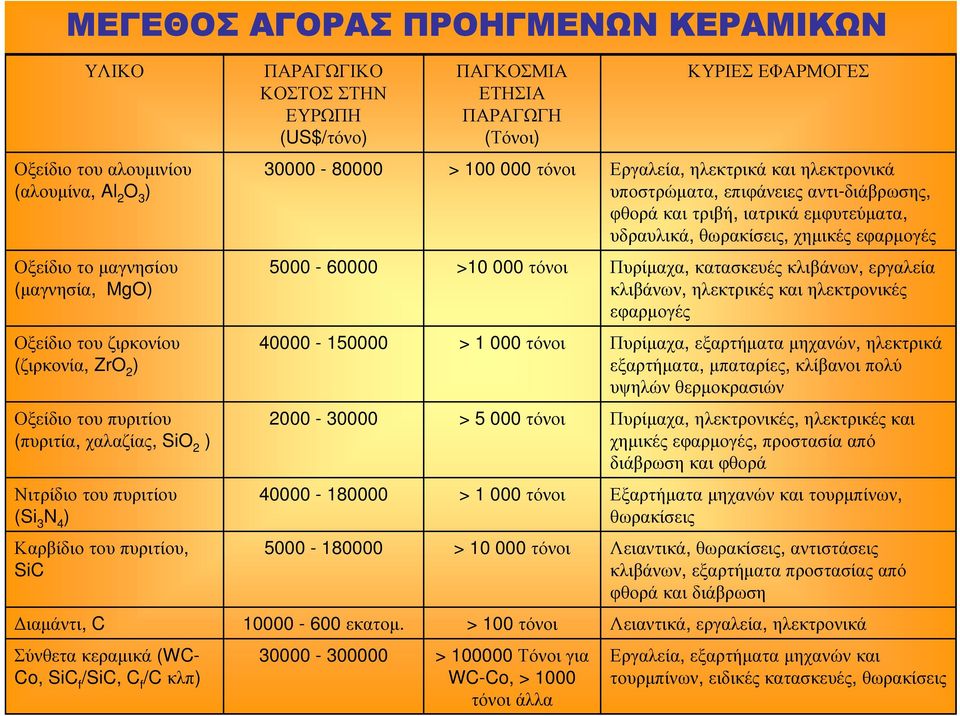

7 ΜΕΓΕΘΟΣ ΑΓΟΡΑΣ ΠΡΟΗΓΜΕΝΩΝ ΚΕΡΑΜΙΚΩΝ ΥΛΙΚΟ ΠΑΡΑΓΩΓΙΚΟ ΚΟΣΤΟΣ ΣΤΗΝ ΕΥΡΩΠΗ (US$/τόνο) ΠΑΓΚΟΣΜΙΑ ΕΤΗΣΙΑ ΠΑΡΑΓΩΓΗ (Τόνοι) ΚΥΡΙΕΣ ΕΦΑΡΜΟΓΕΣ Οξείδιο του αλουµινίου (αλουµίνα, Al 2 O 3 ) > τόνοι Εργαλεία, ηλεκτρικά και ηλεκτρονικά υποστρώµατα, επιφάνειες αντι-διάβρωσης, φθορά και τριβή, ιατρικά εµφυτεύµατα, υδραυλικά, θωρακίσεις, χηµικές εφαρµογές Οξείδιο το µαγνησίου (µαγνησία, MgO) > τόνοι Πυρίµαχα, κατασκευές κλιβάνων, εργαλεία κλιβάνων, ηλεκτρικές και ηλεκτρονικές εφαρµογές Οξείδιο του ζιρκονίου (ζιρκονία, ZrO 2 ) > τόνοι Πυρίµαχα, εξαρτήµατα µηχανών, ηλεκτρικά εξαρτήµατα, µπαταρίες, κλίβανοι πολύ υψηλών θερµοκρασιών Οξείδιο του πυριτίου (πυριτία, χαλαζίας, SiO 2 ) > τόνοι Πυρίµαχα, ηλεκτρονικές, ηλεκτρικές και χηµικές εφαρµογές, προστασία από διάβρωση και φθορά Νιτρίδιο του πυριτίου (Si 3 N 4 ) > τόνοι Εξαρτήµατα µηχανών και τουρµπίνων, θωρακίσεις Καρβίδιο του πυριτίου, SiC > τόνοι Λειαντικά, θωρακίσεις, αντιστάσεις κλιβάνων, εξαρτήµατα προστασίας από φθορά και διάβρωση ιαµάντι, C εκατοµ. > 100 τόνοι Λειαντικά, εργαλεία, ηλεκτρονικά Σύνθετα κεραµικά (WC- Co, SiC f /SiC, C f /C κλπ) > Τόνοι για WC-Co, > 1000 τόνοι άλλα Εργαλεία, εξαρτήµατα µηχανών και τουρµπίνων, ειδικές κατασκευές, θωρακίσεις

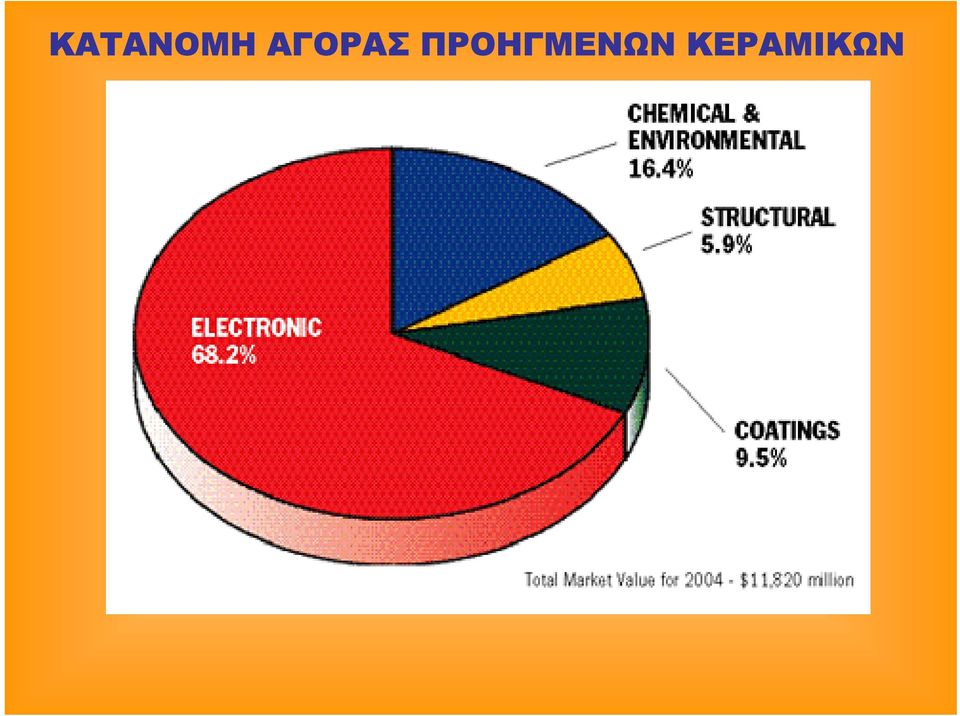

8 ΚΑΤΑΝΟΜΗ ΑΓΟΡΑΣ ΠΡΟΗΓΜΕΝΩΝ ΚΕΡΑΜΙΚΩΝ

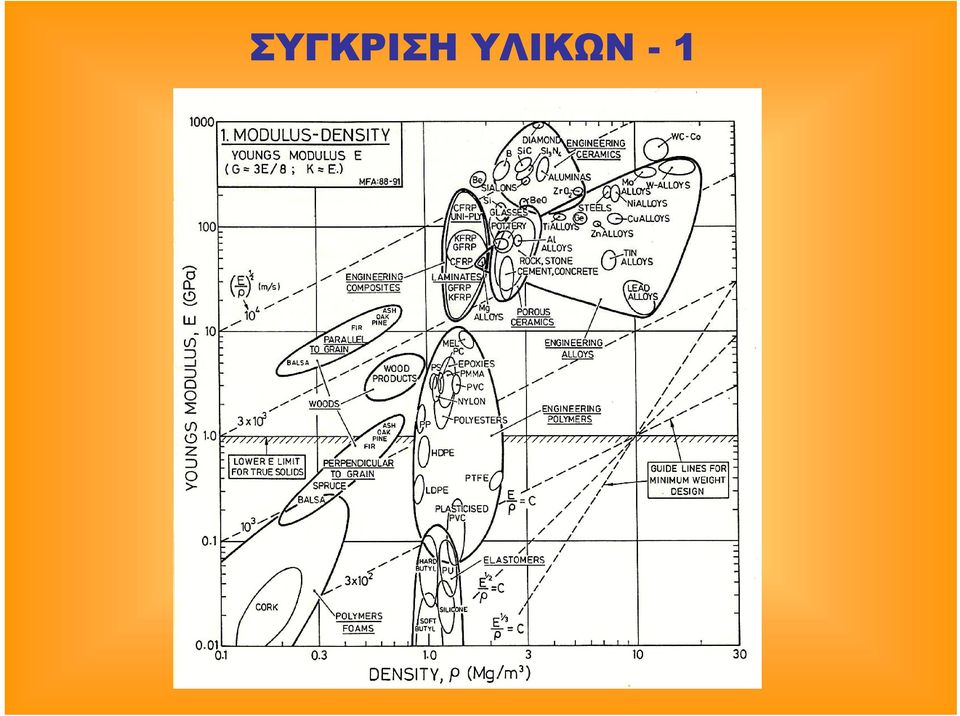

9 ΣΥΓΚΡΙΣΗ ΥΛΙΚΩΝ -1
10 ΣΥΓΚΡΙΣΗ ΥΛΙΚΩΝ -2
11 ΣΥΓΚΡΙΣΗ ΥΛΙΚΩΝ -3

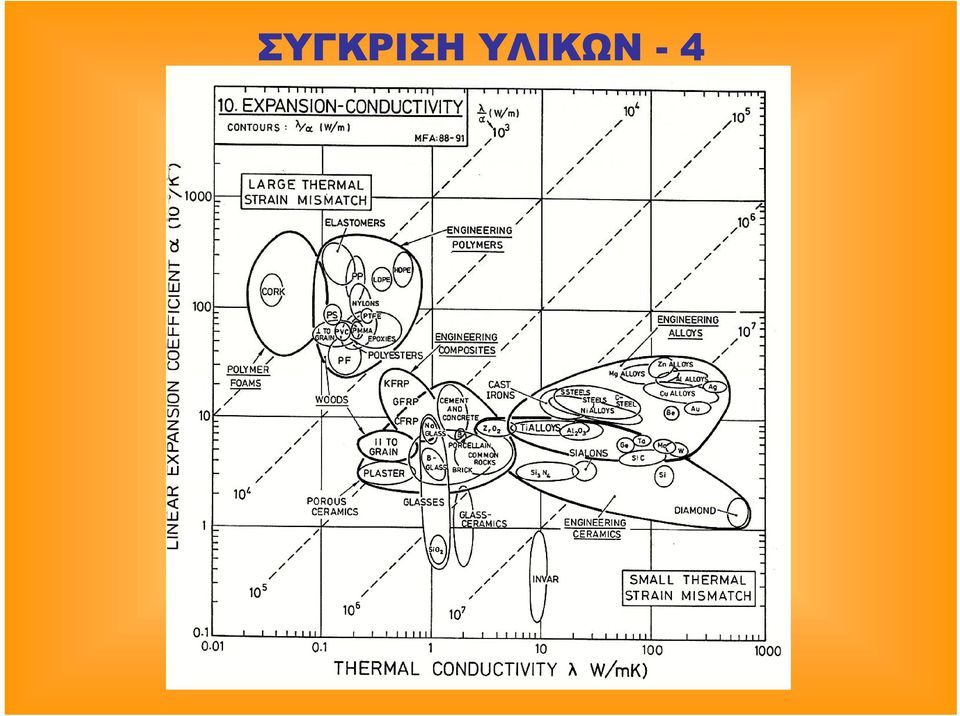

12 ΣΥΓΚΡΙΣΗ ΥΛΙΚΩΝ -4

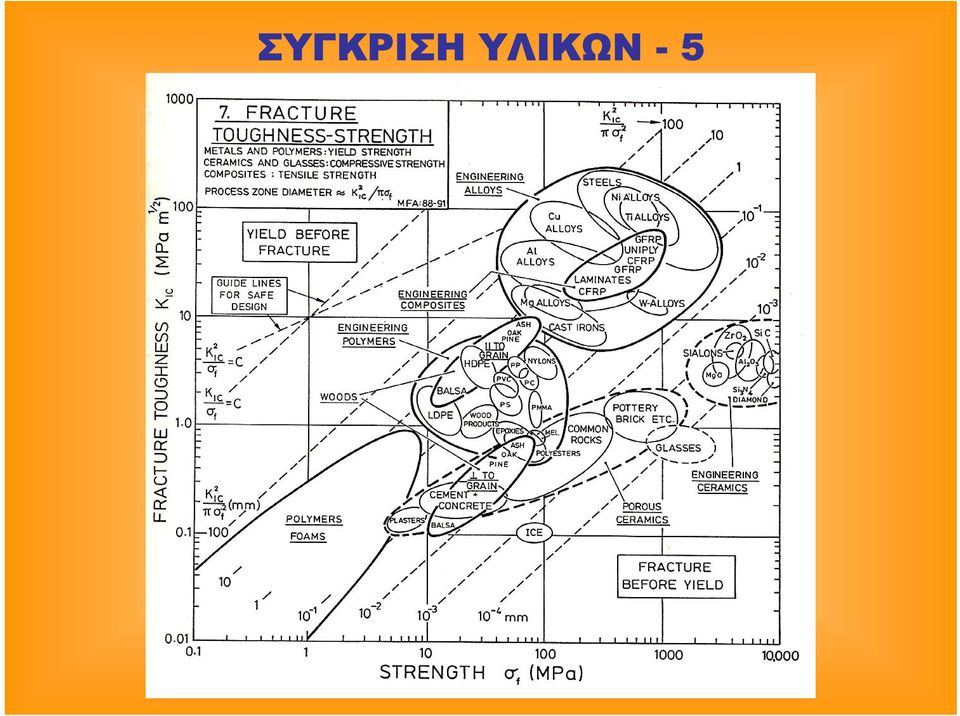

13 ΣΥΓΚΡΙΣΗ ΥΛΙΚΩΝ -5

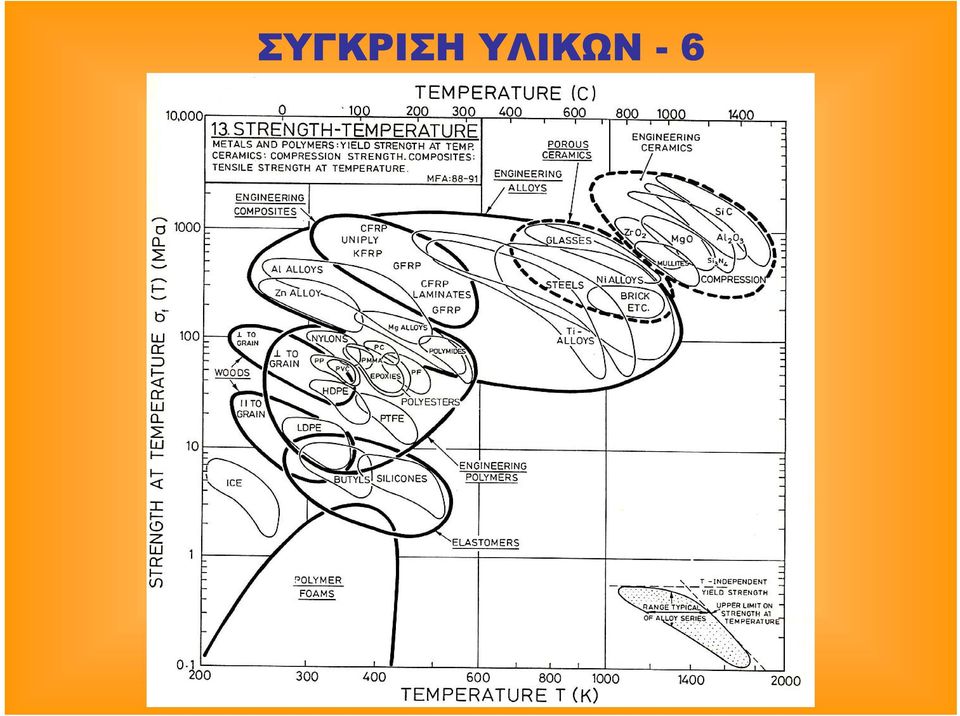

14 ΣΥΓΚΡΙΣΗ ΥΛΙΚΩΝ -6

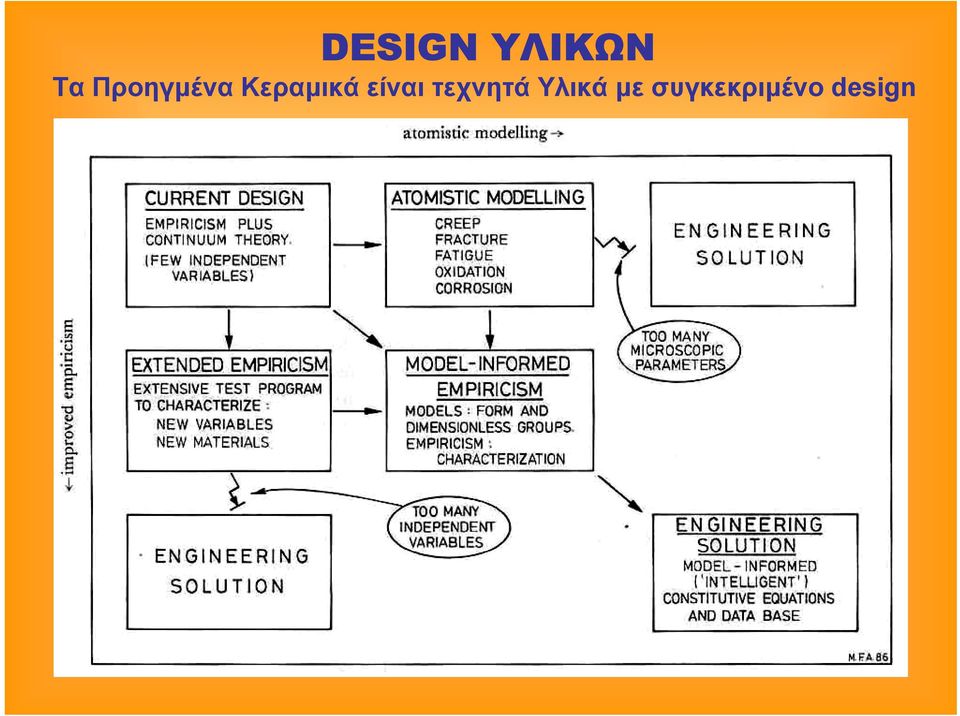

15 DESIGN ΥΛΙΚΩΝ Τα Προηγµένα Κεραµικά είναι τεχνητά Υλικά µε συγκεκριµένο design
16 ΟΜΗ ΚΕΡΑΜΙΚΩΝ - Ατοµική οµή -1

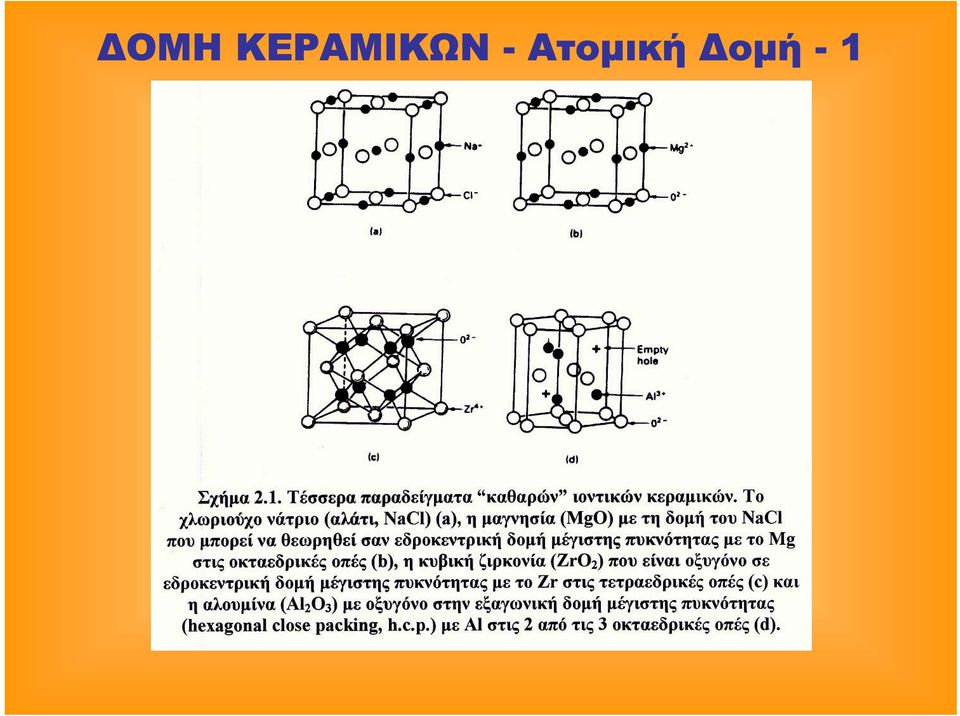

17 ΟΜΗ ΚΕΡΑΜΙΚΩΝ - Ατοµική οµή -2

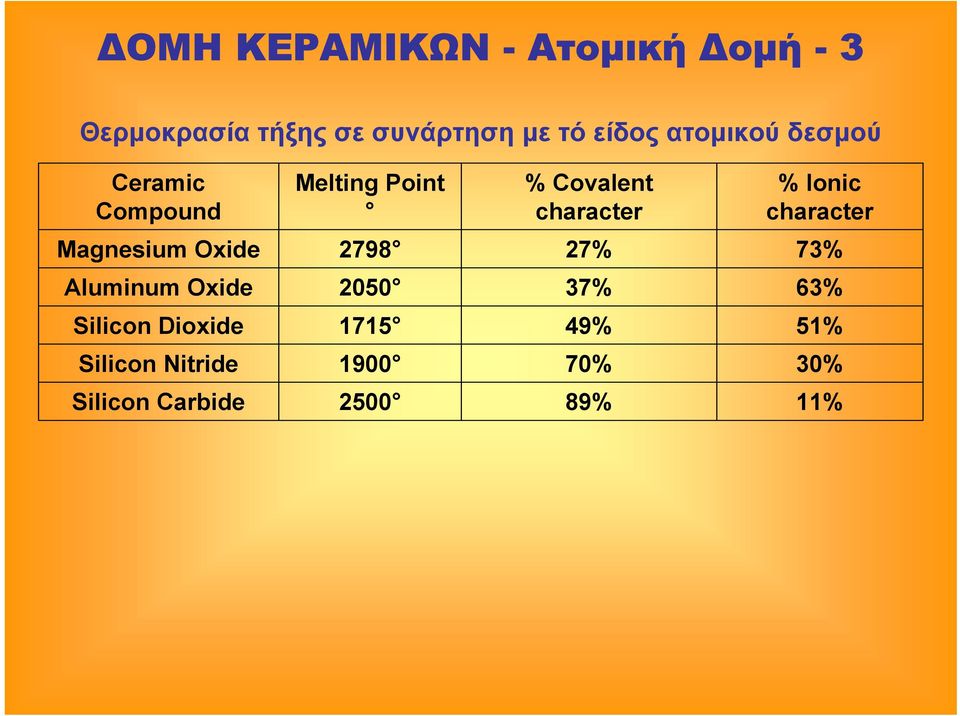

18 ΟΜΗ ΚΕΡΑΜΙΚΩΝ - Ατοµική οµή -3 Θερµοκρασία τήξης σε συνάρτηση µε τό είδος ατοµικού δεσµού Ceramic Compound Melting Point % Covalent character % Ionic character Magnesium Oxide % 73% Aluminum Oxide % 63% Silicon Dioxide % 51% Silicon Nitride % 30% Silicon Carbide % 11%

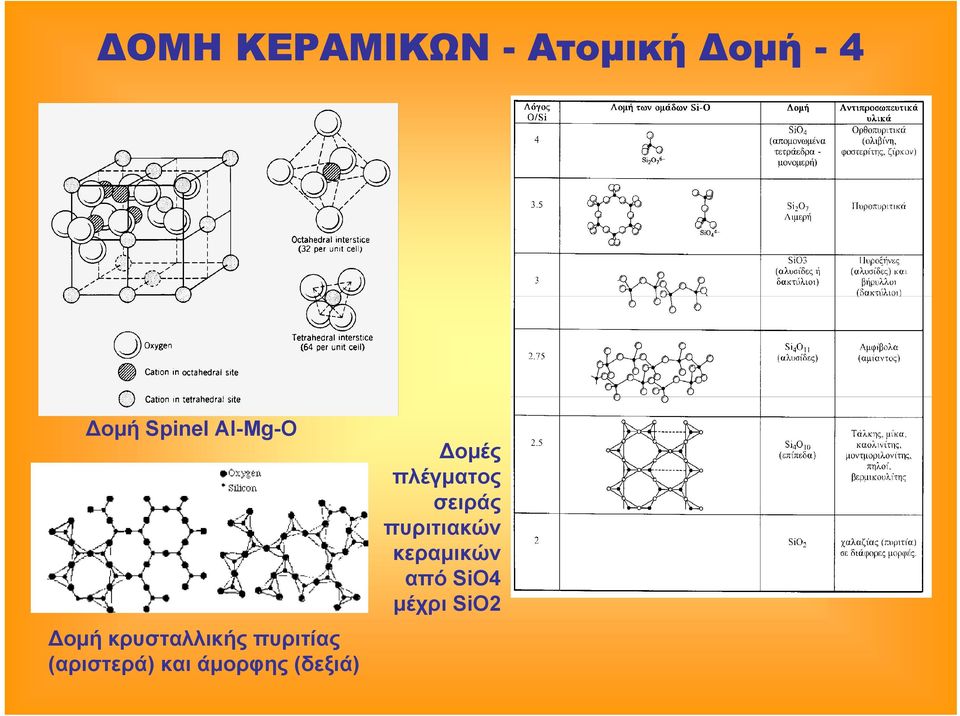

19 ΟΜΗ ΚΕΡΑΜΙΚΩΝ - Ατοµική οµή -4 οµή Spinel Al-Mg-O οµή κρυσταλλικής πυριτίας (αριστερά) και άµορφης (δεξιά) οµές πλέγµατος σειράς πυριτιακών κεραµικών από SiO4 µέχρι SiO2
20 ΟΜΗ ΚΕΡΑΜΙΚΩΝ Ατέλειες πλέγµατος Ατέλειες τύπου Frenkel Η ηλεκτρική αντίσταση εξαρτάται από ατοµικές ατέλειες και επιτρέπει την χρήση κεραµικών ως αισθητήρες, καταλύτες, κ.α. Ατέλειες τύπου Schottky Αισθητήρες οξυγόνου για οχήµατα
21 ΟΜΗ ΚΕΡΑΜΙΚΩΝ ιαγράµµατα Φάσης Το Τριαδικό διάγραµµα Al 2 O 3 MgO SiO 2 Παρουσιάζονται οι βιοµηχανικά σηµαντικές ενώσεις: Μουλιτης, Σπινέλιος, Φοστερίτης, Τάλκης κ.α.
22 ΟΜΗ ΚΕΡΑΜΙΚΩΝ - Μικροδοµή Μονολιθική Ζιρκονία για θερµικές εφαρµογές Θραυσιγενής επιφάνεια Αλουµίνας Σπινέλιος Al- Mg-O για καταλυτικές εφαρµογές Ενισχυµένο σύνθετο WC-Co για κοπτικά εργαλεία και παραγωγή διαµαντιών Ενισχυµένο σύνθετο SiC/SiC για ακραίες εφαρµογές αεροναυπηγικής
23 ΠΑΡΑΣΚΕΥΗ ΚΕΡΑΜΙΚΩΝ ΠΑΡΑ ΟΣΙΑΚΑ ΚΕΡΑΜΙΚΑ ΕΞΟΡΥΞΗ ΚΑΙ ΜΕΤΑΦΟΡΑ ΠΗΛΩΝ ΚΑΙ ΑΛΛΩΝ ΣΥΣΤΑΤΙΚΩΝ ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΗΣ ΜΑΖΑΣ Λείανση, ανάµειξη µε νερόκαι πλαστικοποιητές ΠΡΟΗΓΜΕΝΑ ΚΕΡΑΜΙΚΑ ΕΞΟΡΥΞΗ ΚΑΙ ΕΞΑΓΩΓΗ ΜΕΤΑΛΛΕΥΜΑΤΩΝ ΕΞΕΥΓΕΝΙΣΜΟΣ ΚΑΙ ΚΟΝΙΟΡΤΟΠΟΙΗΣΗ ΧΗΜΙΚΗ ΠΑΡΑΓΩΓΗ ΚΟΝΕΩΝ ΠΡΟΕΤΟΙΜΑΣΙΑ Ανάµειξη µε πρόσθετα, λείανση ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΟ ΧΕΡΙ (καλούπια, τροχός ) Έργα τέχνης, πήλινα ΑΥΤΟΜΑΤΗ ΜΟΡΦΟΠΟΙΗΣΗ (συµπίεση, εξώθηση ) Τούβλα, πλακίδια ΜΟΡΦΟΠΟΙΗΣΗ (έγχυση, εξώθηση, συµπίεση, καλούπια ακριβείας ) ΞΗΡΑΝΣΗ (θερµός αέρας, 110 o C, 48 ώρες) ΕΨΗΣΗ (µέχρι 1350 o C για µέχρι 48 ώρες) Καµίνια, σήραγγες, ράουλα, θάλαµοι (κάρβουνο, µαζούτ, αέριο) ΞΗΡΑΝΣΗ (θερµός αέρας, 110 o C, 48 ώρες) ΕΨΗΣΗ (µέχρι 1800 o C για µέχρι 48 ώρες) Σήραγγες, ράουλα, θάλαµοι (ηλεκτρικό, αέριο)
24 ΠΑΡΑΣΚΕΥΗ ΠΡΟΗΓΜΕΝΩΝ ΚΕΡΑΜΙΚΩΝ -1 Συµπίεση κόνεων σε υψηλές θερµοκρασίες Ισοστατική συµπίεση κόνεων σε υψηλές θερµοκρασίες (HIP) Προσοµοίωση HIP Έγχηση υδαρών µειγµάτων κεραµικών κόνεων (slip casting) Εξώθηση κεραµικών κόνεων σε µείγµα πολυµερών για καταλύτες
25 ΠΑΡΑΣΚΕΥΗ ΠΡΟΗΓΜΕΝΩΝ ΚΕΡΑΜΙΚΩΝ -2 Αρχές Πυροσυσσωµάτωσης κόνεων ιαδροµές διάχυσης κατά την πυρ/ωση κόνεων Θερµικές παραστάσεις συντελεστών διάχυσης τύπου Arhenius για διάφορα κεραµικά
26 ΠΑΡΑΣΚΕΥΗ ΠΡΟΗΓΜΕΝΩΝ ΚΕΡΑΜΙΚΩΝ -3 Σύνθεση κεραµικών µε στερεά καύση κόνεων (SHS) Εξώθερµη καύσησεπολύυψηλέςt Μετασταθείς φάσεις µε πολλές ατέλειες Πολύ γρήγορη ολοκλήρωση καύσης Σύνθεση καταλυτών, πυριµάχων, µαγνητών, υπεραγώγιµων, κ.α. Χαµηλή κατανάλωση ενέργειας Μετασταθείς φάσεις προσφέρουν πολύ υψηλές καταλυτικές ιδιότητες Έναυση Ολοκλήρωση
27 ΜΗΧΑΝΙΚΕΣ Ι ΙΟΤΗΤΕΣ Θραύση και Ενεργειακή απορρόφηση -1 Τα µέταλλα παραµορφώνονται πλαστικά, τα κεραµικά µόνο ελαστικά Ηαντοχή κεραµικών σε θλίψη είναι >15 φορές αυτής σε εφελκυσµό ή κάµψη Επίδραση ατελειών στην αντοχή κεραµικών Χαµηλή υσθραυστότητα Κ
28 ΜΗΧΑΝΙΚΕΣ Ι ΙΟΤΗΤΕΣ Θραύση και Ενεργειακή απορρόφηση -2 Αύξηση δυσθραυστότητας (toughening) κεραµικών επιτυγχάνεται µε τηχρήση δευτερογενών φάσεων: ίνες, µεταλλικά και κεραµικά εγκλείσµατα Ινώδη σύνθετα κεραµικά (CMC) SiC f /SiC Η απορρόφηση ενέργειας θραύσης αποδίδει στα CMC εξαιρετική µηχανική συµπεριφορά
29 ΜΗΧΑΝΙΚΕΣ Ι ΙΟΤΗΤΕΣ Θραύση και Ενεργειακή απορρόφηση -3 Σύνθετα κεραµικά µε µεταλλικά εγκλείσµατα Al 2 O 3 /Ni
30 ΜΗΧΑΝΙΚΕΣ Ι ΙΟΤΗΤΕΣ Θραύση και Ενεργειακή απορρόφηση -4 Απορρόφηση ενέργειας θραύσης µε µετασχηµατισµό Ζιρκονίας ZrO 2 /Y 2 O 3
31 ΜΗΧΑΝΙΚΕΣ Ι ΙΟΤΗΤΕΣ Θραύση και Ενεργειακή απορρόφηση -5 Aύξηση της κατανάλωσης ενέργειας θραύσης κατά την επιµήκυνση ρωγµών R-curve Behaviour
32 ΕΦΑΡΜΟΓΕΣ ΠΡΟΗΓΜΕΝΩΝ ΚΕΡΑΜΙΚΩΝ Ηλεκτρικές και Ηλεκτρονικές εφαρµογές Υποστρώµατα για ηλεκτρονικά κυκλώµατα Υπεραγώγιµα κεραµικά YBCO Ηλεκτρικές ιδιότητες κεραµικών Material Dielectric constant at 1 MHz Dielectric strength (kv/cm) Air ιάφορα ηλεκτρονικά κεραµικά Polystyrene Μαγνητικοί φερρίτες Glass (Pyrex) Alumina Porcelain Titanium dioxide
33 ΕΦΑΡΜΟΓΕΣ ΠΡΟΗΓΜΕΝΩΝ ΚΕΡΑΜΙΚΩΝ Ακραίες Θερµικές και Μηχανικές Εφαρµογές -1 Κινητήρες οχηµάτων για υψηλή απόδοση Τουρµπίνες πετρελαιοµηχανών κ.α. Θερµοπροστατευτικά αεροναυπηγικής
34 ΕΦΑΡΜΟΓΕΣ ΠΡΟΗΓΜΕΝΩΝ ΚΕΡΑΜΙΚΩΝ Ακραίες Θερµικές και Μηχανικές Εφαρµογές 2 Θωρακίσεις υψηλής ενέργειας Κεραµικές και κεραµο-σύνθετες θωρακίσεις φθείρουν και σταµατούν τα βλήµατα Κεραµοσύνθετες Θωρακίσεις σώµατος
35 ΕΦΑΡΜΟΓΕΣ ΠΡΟΗΓΜΕΝΩΝ ΚΕΡΑΜΙΚΩΝ Εσωτερική επίστρωση του Αντιδραστήρα Σύντηξης Επίστρωση θαλάµου περιορισµού Πλάσµατος SiCf/SiC
36 ΕΦΑΡΜΟΓΕΣ ΠΡΟΗΓΜΕΝΩΝ ΚΕΡΑΜΙΚΩΝ ΚΕΡΑΜΟ-ΗΛΕΚΤΡΟΝΙΚΟΙ ΑΙΣΘΗΤΗΡΕΣ ΣΤΟ ΜΕΛΛΟΝ Μικροηλεκτροµηχανικές µικρο-συσκευές (MEMs) για οχήµατα και ιατρικές εφαρµογές Βιο-ιατρικές εφαρµογές τεχνητά οστά, δόντια και όργανα Αισθητήρες στον ιαστηµικό σταθµό
Κεραμικό υλικό. Είναι : Οξείδια, καρβίδια, νιτρίδια, βορίδια, αργιλοπυριτικά ορυκτά. π.χ. Αλουμίνα Al 2 O 3. Ζιρκονία ZrO 2. Σπινέλιος MgO.
Κεραμικό υλικό = κάθε ανόργανο μη μεταλλικό υλικό, το οποίο έχει υποστεί θερμική κατεργασία σε υψηλές θερμοκρασίες (Θ >1000 ο C) είτε κατά το στάδιο της επεξεργασίας του είτε κατά το στάδιο της εφαρμογής
ΕΦΑΡΜΟΓΕΣ ΚΑΙ ΔΙΕΡΓΑΣΙΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ
ΕΦΑΡΜΟΓΕΣ ΚΑΙ ΔΙΕΡΓΑΣΙΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ Ταξινόμηση Κεραμικών ανάλογα με τις εφαρμογές τους: Ύαλοι Δομικά προϊόντα από πηλούς Λευκόχρωμα κεραμικά σκεύη Πυρίμαχα Κεραμικά εκτριβής Κονιάματα Προηγμένα κεραμικά
ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ CERAMICS MATERIALS
ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ CERAMICS MATERIALS ΤΑΞΙΝΟΜΗΣΗ ΤΩΝ ΚΕΡΑΜΙΚΩΝ ΥΛΙΚΩΝ Παραδοσιακά κεραμικά (Traditional ceramics) Προϊόντα πηλών (κυρίως άργιλο-πυριτικοί πηλοί) Δομικά κεραμικά(πχ. Τούβλα), Σκεύη, Πορσελάνες
ΑΣΚΗΣΗ 7 ΜΟΡΦΟΠΟΙΗΣΗ ΚΕΡΑΜΙΚΩΝ ΥΛΙΚΩΝ «Κατασκευή δοκιμίων από αλούμινα και μετρήσεις μηχανικών ιδιοτήτων»
ΑΣΚΗΣΗ 7 ΜΟΡΦΟΠΟΙΗΣΗ ΚΕΡΑΜΙΚΩΝ ΥΛΙΚΩΝ «Κατασκευή δοκιμίων από αλούμινα και μετρήσεις μηχανικών ιδιοτήτων» Σύνθετα Βιολογικά υλικά Πολυμερή ΥΛΙΚΑ Μέταλλα Ελατά Όλκιμα Κεραμικά Τσιμέντο Γύψος Συνδετικά Κεραμικά
ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016
ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 Κεραμικών και Πολυμερικών Υλικών Κώστας Γαλιώτης, καθηγητής Τμήμα Χημικών Μηχανικών galiotis@chemeng.upatras.gr 1 Εισαγωγή Όπως ήδη είδαμε, η μηχανική συμπεριφορά των υλικών αντανακλά
ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ. Χ. Κορδούλης
ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ Χ. Κορδούλης ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ Τα κεραμικά υλικά είναι ανόργανα µη μεταλλικά υλικά (ενώσεις μεταλλικών και μη μεταλλικών στοιχείων), τα οποία έχουν υποστεί θερμική κατεργασία
«Επιστήμη ΚεραμικώνΥλικών» ΧΕΙΜΕΡΙΝO ΕΞAΜΗΝΟ ΑΚΑΔΗΜΑΪΚΟY ΈΤΟΥΣ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣΥΛΙΚΩΝ, ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΗΤΗΣ
«Επιστήμη ΚεραμικώνΥλικών» ΧΕΙΜΕΡΙΝO ΕΞAΜΗΝΟ ΑΚΑΔΗΜΑΪΚΟY ΈΤΟΥΣ 2017-2018 ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣΥΛΙΚΩΝ, ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΗΤΗΣ ΚΕΦΑΛΑΙΟ 1 ΕΙΣΑΓΩΓΗ ΣΤΑ ΚΕΡΑΜΙΚΑ ΔΙΔΑΚΤΕΑ ΥΛΗ Εισαγωγή στα Κεραμικά Υλικά.
Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών
Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών Βασισµένοστο Norman E. Dowling, Mechanical Behavior of Materials, Third Edition, Pearson Education, 2007 1 Κεραµικάκαιγυαλιά Τα
Εργαστήριο Υλικών ΙΙ (Κεραμικά & Σύνθετα Υλικά)
ΠΑΝΕΠΙΣΤΗΜΙΟ ΙΩΑΝΝΙΝΩΝ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Εργαστήριο Υλικών ΙΙ (Κεραμικά & Σύνθετα Υλικά) Μορφοποίηση Κεραμικών Υλικών Διδάσκοντες: Αναπλ. Καθ. Σ. Αγαθόπουλος, Καθ. Δ. Γουρνής, Καθ. Μ. Καρακασίδης
Στοιχεία Επιστήµης Κεραµικών
Στοιχεία Επιστήµης Κεραµικών ιδάσκων : ρ Ειρήνη Θεοφανίδου Email: eirini@iesl.forth.gr eirini_th@yahoo.com Τηλ: : 2810 391133 Ώρες διδασκαλίας: Τρίτη 11:00-14:00 14:00, Αίθουσα Β2 Χηµικού Εισαγωγή 2 ιαλέξεις
ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ. Ενότητα 7: ΚΕΡΑΜΙΚΑ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ Ενότητα 7: ΚΕΡΑΜΙΚΑ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης
ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ. Δρ.-Μηχ. Άγγελος Μαρκόπουλος Λέκτορας ΕΜΠ Τομέας Τεχνολογίας των Κατεργασιών
ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ Δρ.-Μηχ. Άγγελος Μαρκόπουλος Λέκτορας ΕΜΠ Τομέας Τεχνολογίας των Κατεργασιών ΚΕΡΑΜΙΚΑ - CERAMICS Ο όρος κεραμικό υποδηλώνει το υλικό που έχει αποκτήσει τις ιδιότητές του με έψηση (επεξεργασία
Εργαστήριο Τεχνολογίας Υλικών
Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 01 Κατηγοριοποιήση υλικών-επίδειξη δοκιμίων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών
ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ
ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ Ι 2 Κατηγορίες Υλικών ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Παραδείγματα Το πεντάγωνο των υλικών Κατηγορίες υλικών 1 Ορυκτά Μέταλλα Φυσικές πηγές Υλικάπουβγαίνουναπότηγημεεξόρυξηήσκάψιμοή
ΤΕΧΝΟΛΟΓΙΑ & ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ
Τμήμα Τεχνολόγων Περιβάλλοντος Κατεύθυνσης Συντήρησης Πολιτισμικής Κληρονομιάς ΤΕΧΝΟΛΟΓΙΑ & ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ 7 η Ενότητα Κεραμικά Υλικά Δημήτριος Λαμπάκης ΓΕΝΙΚΑ ΟΡΙΣΜΟΣ: Κεραμικό υλικό είναι κάθε ανόργανο
ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ
ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ Η πρώτη ύλη με τη μορφή σωματιδίων (κόνεως) μορφοποιείται μέσα σε καλούπια, με μηχανισμό που οδηγεί σε δομική διασύνδεση των σωματιδίων με πρόσδοση θερμότητας.
ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ. Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη
ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη ΔΙΕΡΓΑΣΙΕΣ ΠΑΡΑΓΩΓΗΣ ΠΡΟΪΟΝΤΩΝ Ορυκτά Πρώτες ύλες Κεραμικά Οργανικά υλικά (πετρέλαιο, άνθρακας) Μέταλλα (ελατά και όλκιμα) Μεταλλικός δεσμός Κεραμικά
Na 2. +CO 2 + 2HCl 2NaCl + SiO 2
Το διοξείδιο του πυριτίου εμφανίζεται ως άμορφο και ως κρυσταλλικό. Ο χαλαζίας είναι η πιο σημαντική κρυσταλλική μορφή του διοξειδίου του πυριτίου. Παρασκευάζεται σύμφωνα με την αντίδραση: SiO 2 +Na 2
ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ (CERAMICS) (Μέρος 1 ο )
ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ (CERAMICS) (Μέρος 1 ο ) ΓΕΝΙΚΑ ΟΡΙΣΜΟΣ (European Ceramic Society, American Ceramic Society) Κεραµικό υλικό είναι κάθε ανόργανο µη µεταλλικό υλικό, το οποίο έχει υποστεί θερµική κατεργασία
Καθ. Αριστομένης Αντωνιάδης ρ. Μηχ. Μαρία Παππά. Ευάγγελος ασκαλάκης
ΥΝΑΜΙΚΗ ΚΑΙ ΘΕΡΜΙΚΗ ΜΕΛΕΤΗ ΤΗΣ ΚΑΤΕΡΓΑΣΙΑΣ ΤΗΣ ΛΕΙΑΝΣΗΣ ΜΕ ΤΗ ΜΕΘΟ Ο ΤΩΝ ΠΕΠΕΡΑΣΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ Καθ. Αριστομένης Αντωνιάδης ρ. Μηχ. Μαρία Παππά Ευάγγελος ασκαλάκης Πολυτεχνείο Κρήτης Χανιά 2016 Παρουσίαση
Εισαγωγή. 1.1 Ο κόσμος των υλικών
Εισαγωγή 1 1 Εισαγωγή Βατάλης Αργύρης 1.1 Ο κόσμος των υλικών Tα υλικά αποτελούν μέρος της βάσης όλων των τεχνολογικών εξελίξεων. Όλες οι ανθρώπινες δραστηριότητες και το επίπεδο ζωής επηρεάζονται σε μεγάλο
6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ
6-1 6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ 6.1. ΙΑ ΟΣΗ ΤΗΣ ΘΕΡΜΟΤΗΤΑΣ Πολλές βιοµηχανικές εφαρµογές των πολυµερών αφορούν τη διάδοση της θερµότητας µέσα από αυτά ή γύρω από αυτά. Πολλά πολυµερή χρησιµοποιούνται
ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Υλικά-ιστορία και χαρακτήρας
ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Υλικά-ιστορία και χαρακτήρας ΥΛΙΚΑ: Αντοχή σε φορτία. Μονωτές ή αγωγοί θερμότητας /ηλεκτρισμού. Διαπερατά ή μη από μαγνητική ροή. Να διαδίδουν ή να αντανακλούν το
5. ΤΟ ΠΥΡΙΤΙΟ. Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός
5. ΤΟ ΠΥΡΙΤΙΟ Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός Σκοπός του μαθήματος: Να εντοπίζουμε τη θέση του πυριτίου στον περιοδικό πίνακα Να αναφέρουμε τη χρήση του πυριτίου σε υλικά όπως
Εργαστήριο Συνθέτων Υλικών
Εργαστήριο Συνθέτων Υλικών Εργαστηριακή Άσκηση 04 ΥΛΙΚΑ ΕΝΙΣΧΥΣΗΣ Διδάσκων Δρ Κατσιρόπουλος Χρήστος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών 2014-15 1 Ταξινόμηση ΣΥ 2 Διάφοροι Τύποι ινών 3 Ίνες Άνθρακα -υψηλές ειδικές
ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών
ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών 1 Επιτυχημένο προϊόν: Αποδίδει καλά. Καλή αξία σε σχέση με το κόστος. Προσφέρει ευχαρίστηση στον χρήστη. ΥΛΙΚΑ
8. ΜΗ ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ
72 8. ΜΗ ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ 8.1 Πολυμερή 8.1.1 Πολυμερή και πολυμερισμός Τα πολυμερή είναι γνωστά ευρέως και ως πλαστικά, επειδή πολλά από αυτά είναι εύπλαστα, δηλαδή παραμορφώνονται εύκολα. Οι χρήσεις είναι
Σο πυρίτιο Φημεία Γ Γυμνασίου
Σο πυρίτιο Φημεία Γ Γυμνασίου Επιμέλεια: Δρ. Ιωάννης Καλαμαράς, Διδάκτωρ Χημικός ΤΝΟΠΣΙΚΗ ΘΕΩΡΙΑ ΣΟ ΠΤΡΙΣΙΟ 1. ΣΟ ΠΤΡΙΣΙΟ ΣΗ ΥΤΗ Το πυρίτιο (Si) ανήκει στη 14 η ομάδα του περιοδικού πίνακα και στη τρίτη
ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Πλαστικότητα, Διαρροή, Ολκιμότητα
ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Πλαστικότητα, Διαρροή, Ολκιμότητα Διαρροή (Yielding) Αντοχή σε διαρροή (yield strength) είναι η τάση πέρα από την οποία το υλικό επιδεικνύει πλαστική συμπεριφορά
Kαρβίδιο πυριτίου, ευγενές κορούνδιο και κανονικό κορούνδιο
Kαρβίδιο πυριτίου, ευγενές κορούνδιο και κανονικό κορούνδιο c/o Cerablast GmbH & Co.KG Gerhard-Rummler-Str.2 D-74343 Sachsenheim / Γερμανία Tηλέφωνο: 0049 7147 220824 Τελεφαξ: 0049 7147 220840 E-Mail:
Εργαστήριο Τεχνολογίας Υλικών
Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 07 Εφελκυσμός Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1 Μηχανικές
ΥΛΙΚΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ
ΥΛΙΚΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ 1. ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ ΚΕ (α) Ανθρακούχοι και κραματωμένοι χάλυβες (β) Χυτοκράματα (γ) Ταχυχάλυβες (δ) Σκληρομέταλλα (ε) Κεραμικά υλικά (στ) Βιομηχανικός αδάμας (ζ) Συνθετικά υπέρσκληρα
ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ
ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ Δρ. Χρ. Ν. Παναγόπουλος, Καθηγητής Ε.Μ.Π. Εργαστήριο Μεταλλογνωσίας, Εθνικό Μετσόβιο Πολυτεχνείο, Ζωγράφος, Αθήνα, 15780 ΑΘΗΝΑ 2007 1 Ερευνητική Ομάδα: Δρ.
Ηλεκτρική Αγωγιμότητα των μεταλλικών Υλικών
Τα αγώγιμα υλικά Ηλεκτρική Αγωγιμότητα των μεταλλικών Υλικών Mακροσκοπικά η ηλεκτρική συμπεριφορά των υλικών είναι: Τα ηλεκτρόνια μπορούν να κινηθούν ελεύθερα στο κρυσταλλικό πλέγμα I=V/R {R=ρL/S, σ=1/ρ
ΒΑΣΙΚΕΣ ΑΡΧΕΣ ΕΠΙΛΟΓΗΣ ΥΛΙΚΟΥ
ΒΑΣΙΚΕΣ ΑΡΧΕΣ ΕΠΙΛΟΓΗΣ ΥΛΙΚΟΥ Τελική Χρήση/ Περιβάλλον λειτουργίας* Σχεδιασµός Μηχανολογική σχεδίαση Μεµονωµένα εξαρτήµατα Συνολική κατασκευή Επιλογή υλικού Κατασκευή Μορφοποίηση µερών Μηχανουργική κατεργασία
7.14 Προβλήματα για εξάσκηση
7.14 Προβλήματα για εξάσκηση 7.1 Το ορυκτό οξείδιο του αλουμινίου (Corundum, Al 2 O 3 ) έχει κρυσταλλική δομή η οποία μπορεί να περιγραφεί ως HCP πλέγμα ιόντων οξυγόνου με τα ιόντα αλουμινίου να καταλαμβάνουν
ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ (Μέρος 2 ο )
ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ (Μέρος 2 ο ) Β. ΠΡΟΗΓΜΕΝΑ KΕΡΑΜΙΚΑ (Συνεχίζεται) 3. Καρβίδια (α) ΚΑΡΒΙ ΙΟ ΤΟΥ ΒΟΡΙΟΥ (B 4 C) Βρίσκει µεγάλες εφαρµογές ως υλικό επικαλύψεων µετάλλων, λόγω της εξαιρετικά υψηλής µηχανικής
11 η ΕΝΟΤΗΤΑ ΚΕΡΑΜΙΚΑ
ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 11 η ΕΝΟΤΗΤΑ ΚΕΡΑΜΙΚΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες Χρήσης Creative
2. Σύνθετα υλικά µε ενίσχυση. ινών (fibrous composites) σωµατιδίων (particulate composites) 3. Στρωµατικά σύνθετα υλικά (laminar composites)
ΣΥΝΘΕΤΑ ΥΛΙΚΑ ΒΙΒΛΙΟΓΡΑΦΙΑ 1..Ι. Παντελής (2008) «Μη µεταλλικά τεχνικά υλικά», Εκδ. Παπασωτηρίου (2 η έκδοση), Αθήνα 2. Μ. Ashby, H. Shercliff, D. Cebon (2011) «Υλικά: Μηχανική, επιστήµη, επεξεργασία και
ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ ΣΥΓΧΡΟΝΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΠΑΡΑΓΩΓΗΣ
ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ ΣΥΓΧΡΟΝΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΠΑΡΑΓΩΓΗΣ Ενότητα 2: Βασικές Κατασκευαστικές Τεχνολογίες Ι. Γιαννατσής Τμ. Βιομηχανικής Διοίκησης & Τεχνολογίας Πανεπιστήμιο Πειραιώς Διαδικασίες Κατασκευής Επεξεργασία
dq dt μεταβολή θερμοκρασίας C = C m ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ J mole Θερμικές ιδιότητες Θερμοχωρητικότητα
ΥΛΙΚΑ Ι ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ 7 κές Ιδιότητες ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ κές ιδιότητες Θερμοχωρητικότητα κή διαστολή κή αγωγιμότητα γμ κή τάση Θερμοχωρητικότητα Η θερμοχωρητικότητα
ΚΑΤΕΡΓΑΣΙΕΣ ΥΨΗΛΗΣ ΑΚΡΙΒΕΙΑΣ ΣΤΑ ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ
EΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΑΣ ΤΩΝ ΚΑΤΕΡΓΑΣΙΩΝ ΚΑΤΕΡΓΑΣΙΕΣ ΥΨΗΛΗΣ ΑΚΡΙΒΕΙΑΣ ΣΤΑ ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ Σταμάτης Κωνσταντακόπουλος Επιβλέπων Καθηγητής : Δημήτριος Μανωλάκος
Κεραμικά στην οδοντική χειρουργική
Κεραμικά στην οδοντική χειρουργική Στρατής Παπάζογλου Επίκ. Καθηγητής Προσθετολόγος, MS, PhD Τι είναι κεραμικά υλικά; Είναι υλικά που αποτελούνται από ενώσεις μετάλλων με μη μεταλλικά στοιχεία Μπορεί να
1 η ΕΝΟΤΗΤΑ ΔΟΜΙΚΑ ΥΛΙΚΑ (ΕΙΣΑΓΩΓΗ)
ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 1 η ΕΝΟΤΗΤΑ ΔΟΜΙΚΑ ΥΛΙΚΑ (ΕΙΣΑΓΩΓΗ) Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες
Διαδικασίες Υψηλών Θερμοκρασιών
Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 4 Τίτλος: Μελέτη της συμπεριφοράς δομικού υλικού σε θερμοκρασιακή περιοχή πέραν της θερμοκρασίας παραγωγής του Ονόματα Καθηγητών: Κακάλη Γ.,
Μάθημα 23 ο. Μεταλλικός Δεσμός Θεωρία Ζωνών- Ημιαγωγοί Διαμοριακές Δυνάμεις
Μάθημα 23 ο Μεταλλικός Δεσμός Θεωρία Ζωνών- Ημιαγωγοί Διαμοριακές Δυνάμεις Μεταλλικός Δεσμός Μοντέλο θάλασσας ηλεκτρονίων Πυρήνες σε θάλασσα e -. Μεταλλική λάμψη. Ολκιμότητα. Εφαρμογή δύναμης Γενική και
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ
ΒΩΞΙΤΕΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΒΩΞΙΤΩΝ Το 1844 ο Γάλλος επιστήμονας Dufrenoy χαρακτήρισε το ορυκτό που μελετήθηκε το 1821 απο το Γάλλο χημικός Berthier στο χωριό Les Baux, της Ν. Γαλλίας ως
ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕ ΧΝΕΙΟ Σ ΧΟΛΗ ΧΗ ΜΙ ΚΩΝ ΜΗ ΧΑΝΙ ΚΩΝ ΤΟΜΕΑΣ ΧΗ ΜΙ ΚΩΝ Ε ΠΙΣΤ ΗΜΩ Ν
ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕ ΧΝΕΙΟ Σ ΧΟΛΗ ΧΗ ΜΙ ΚΩΝ ΜΗ ΧΑΝΙ ΚΩΝ ΤΟΜΕΑΣ ΧΗ ΜΙ ΚΩΝ Ε ΠΙΣΤ ΗΜΩ Ν Χρήσεις Κεραμικών Υλικών Νέας Τεχνολογίας στις Ένοπλες Δυνάμεις ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ του ΔΗΜΗΤΡΙΟΥ Δ. ΝΤΑΚΟΥΛΑ Επιβλέπων:
ΔΟΜΙΚΑ ΥΛΙΚΑ ΤΕΧΝΗΤΟΙ ΛΊΘΟΙ- ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ μέρος Α
ΔΟΜΙΚΑ ΥΛΙΚΑ ΤΕΧΝΗΤΟΙ ΛΊΘΟΙ- ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ μέρος Α Πρώτες ύλες Οι πρώτες ύλες για την παρασκευή των τεχνητών δοµικών λίθων είναι : άργιλοι για αργιλικά ή κεραµικά δοµικά στοιχεία, καολίνης για προϊόντα
Ακουστική Χώρων & Δομικά Υλικά. Μάθημα Νο 1
Ακουστική Χώρων & Δομικά Υλικά Μάθημα Νο 1 Καταστάσεις της ΎΎλης (Φυσικές Ιδιότητες) Στερεά Υγρή Αέρια Στερεά Συγκεκριμένο Σχήμα Συγκεκριμένο ΌΌγκο Μεγάλη πυκνότητα Δεν συμπιέζονται εύκολα Σωματίδια με
1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ.
1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ο σίδηρος πολύ σπάνια χρησιμοποιείται στη χημικά καθαρή του μορφή. Συνήθως είναι αναμεμειγμένος με άλλα στοιχεία, όπως άνθρακα μαγγάνιο, νικέλιο, χρώμιο, πυρίτιο, κ.α.
ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ
ΓΕΝΙΚΑ ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ B. ΧYΤΟΣΙ ΗΡΟΙ Είναι κράµατα Fe-C-Si. Η µικροδοµή και οι ιδιότητές τους καθορίζονται από τις π(c), π(si) και τους ρυθµούς απόψυξης. Οι χυτοσίδηροι
Διαδικασίες Υψηλών Θερμοκρασιών
Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 7 Τίτλος: Πυροσυσσωμάτωση κόνεων μετάλλων Ονόματα Καθηγητών: Κακάλη Γ., Μουτσάτσου Α., Μπεάζη Μ., Ρηγοπούλου Β., Φτίκος Χ., Βόγκλης Ν., Κωστογλούδης
Τίτλος Μαθήματος: Εργαστήριο Υλικών ΙΙ (Κεραμικά & Σύνθετα Υλικά) Ενότητα: Κεραμικά Υμένια
Τίτλος Μαθήματος: Εργαστήριο Υλικών ΙΙ (Κεραμικά & Σύνθετα Υλικά) Ενότητα: Κεραμικά Υμένια Διδάσκοντες: Αναπλ. Καθ. Σ. Αγαθόπουλος, Καθ. Δ. Γουρνής, Καθ. Μ. Καρακασίδης Τμήμα: Μηχανικών Επιστήμης Υλικών
Μέθοδοι έρευνας ορυκτών και πετρωμάτων
Μέθοδοι έρευνας ορυκτών και πετρωμάτων Μάθημα 11 ο Διαφορική θερμική ανάλυση (DTA) Διδάσκων Δρ. Αδαμαντία Χατζηαποστόλου Τμήμα Γεωλογίας Πανεπιστημίου Πατρών Ακαδημαϊκό Έτος 2017-2018 Ύλη 11 ου μαθήματος
Κατηγορίες Αντιστατών. Σταθεροί Ροοστάτες (µεταβλητοί) Ποτενσιόµετρα (µεταβλητοί)
Κατηγορίες Αντιστατών Σταθεροί Ροοστάτες (µεταβλητοί) Ποτενσιόµετρα (µεταβλητοί) 1 Παράµετροι Αντιστατών Τιµή Ισχύς Ανοχή Θερµοκρασιακός συντελεστής αντίστασης Θόρυβος Χρόνος ζωής 2 Τύποι Αντιστατών Οι
ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΓΝΩΣΙΑΣ ΚΑΙ ΥΛΙΚΩΝ ΑΣΚΗΣΗ 3: ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ ΚΡΑΜΑΤΩΝ ΟΜΑΔΑ 1
ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΓΝΩΣΙΑΣ ΚΑΙ ΥΛΙΚΩΝ ΑΣΚΗΣΗ 3: ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ ΚΡΑΜΑΤΩΝ ΟΜΑΔΑ 1 Προφορικές εξετάσεις/αναφορές: Κάθε ομάδα ετοιμάζει μία παρουσίαση (στο πρόγραμμα Power Point για ~30 45 λεπτά, 10 15
Τμήμα Επιστήμης και Τεχνολογίας Υλικών
Πανεπιστήμιο Κρήτης Τμήμα Επιστήμης και Τεχνολογίας Υλικών www.materials.uoc.gr Αντιμετωπίζοντας τις προκλήσεις του 21 ου αιώνα με προηγμένα υλικά Τμήμα Επιστήμης και Τεχνολογίας Υλικών (TETY) Πανεπιστήμιο
ΕΠΙΠΕΔΗ ΤΕΧΝΟΛΟΓΙΑ. αρχικό υλικό. *στάδια επίπεδης τεχνολογίας. πλακίδιο Si. *ακολουθία βημάτων που προσθέτουν ή αφαιρούν υλικά στο πλακίδιο Si
ΕΠΙΠΕΔΗ ΤΕΧΝΟΛΟΓΙΑ αρχικό υλικό + *στάδια επίπεδης τεχνολογίας πλακίδιο Si *ακολουθία βημάτων που προσθέτουν ή αφαιρούν υλικά στο πλακίδιο Si οξείδωση εναπόθεση διάχυση φωτολιθογραφία φωτοχάραξη Παραγωγή
ΠΑΡΑΜΕΝΟΥΣΕΣ ΤΑΣΕΙΣ ΚΑΙ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΣΕ ΣΥΓΚΟΛΛΗΣΕΙΣ ΤΗΞΕΩΣ
ΠΑΡΑΜΕΝΟΥΣΕΣ ΤΑΣΕΙΣ ΚΑΙ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΣΕ ΣΥΓΚΟΛΛΗΣΕΙΣ ΤΗΞΕΩΣ Τοπική θέρμανση συγκολλούμενων τεμαχίων Ανομοιόμορφη κατανομή θερμοκρασιών, πουμεαβάλλεταιμετοχρόνο Θερμικές παραμορφώσεις στο μέταλλο προσθήκης
Διαδικασίες Υψηλών Θερμοκρασιών
Διαδικασίες Υψηλών Θερμοκρασιών Θεματική Ενότητα 4: Διαδικασίες σε υψηλές θερμοκρασίες Τίτλος: Διαδικασίες μετασχηματισμού των φάσεων Ονόματα Καθηγητών: Κακάλη Γλυκερία, Ρηγοπούλου Βασιλεία Σχολή Χημικών
Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής
Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Σημειακές ατέλειες Στοιχειακά στερεά Ατέλειες των στερεών Αυτοπαρεμβολή σε ενδοπλεγματική θέση Κενή θέση Αριθμός κενών θέσεων Q
9. ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ. n = σ/σ επ > 1 (9.1)
72 9. ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ 9.1 Η διαδικασία επιλογής υλικών Η διαδικασία επιλογής υλικών είναι ίσως το κρισιμότερο βήμα που πρέπει να κάνει ο μηχανικός προτού να προχωρήσει στην υλοποίηση μίας κατασκευής, η
ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ. Περιληπτική θεωρητική εισαγωγή
ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ Περιληπτική θεωρητική εισαγωγή α) Τεχνική zchralski Η πιο συχνά χρησιμοποιούμενη τεχνική ανάπτυξης μονοκρυστάλλων πυριτίου (i), αρίστης ποιότητας,
Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12
Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12 Πως αντιδρά ένα υλικό στην θερμότητα. Πως ορίζουμε και μετράμε τα ακόλουθα μεγέθη: Θερμοχωρητικότητα Συντελεστή
ΤΡΙΓΩΝΙΚΑ ΔΙΑΓΡΑΜΜΑΤΑ ΚΕΡΑΜΙΚΗΣ
ΤΡΙΓΩΝΙΚΑ ΔΙΑΓΡΑΜΜΑΤΑ ΚΕΡΑΜΙΚΗΣ Μ. ΤΣΑΠΟΓΑ ΕΛΚΕΑ 2010 1 ΤΡΙΓΩΝΙΚΑ ΔΙΑΓΡΑΜΜΑΤΑ ΠΕΡΙΕΧΟΜΕΝΑ 1 Θεωρητική σύνθεση... 3 1.1 Κεραμικές μάζες... 3 1.1 Κεραμικές μάζες... 4 1.2 Βασικές αρχές της θεωρητικής ορυκτολογικής
ΤΣΙΜΕΝΤΟ. 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου
ΤΣΙΜΕΝΤΟ 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου 1. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Το τσιμέντο είναι τεχνητή λεπτόκοκκη κονία, η οποία παρασκευάζεται με λεπτή άλεση του κλίνκερ. Κλίνκερ
Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής
Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Διαγράμματα Φάσεων Δημιουργία κραμάτων: διάχυση στοιχείων που έρχονται σε άμεση επαφή Πως συμπεριφέρονται τα επιμέρους άτομα των
Εισαγωγή. Εισαγωγή στην Επιστήμη των Υλικών. Κεφάλαιο 1 Callister / Ashby. Στόχοι του Κεφαλαίου 1
Εισαγωγή στην Επιστήμη των Υλικών Εισαγωγή Στόχοι του Κεφαλαίου 1 Κεφάλαιο 1 Callister / Ashby Μία πρώτη επαφή με τις έννοιες της επιστήμης και τεχνολογίας υλικών Εισαγωγή στην ταξινόμηση των υλικών Κατανόηση
Tσιμεντοειδές στεγανωτικό σύστημα δύο συστατικών
Tσιμεντοειδές στεγανωτικό σύστημα δύο συστατικών Χρήσεις Επιφάνειες κάτω από πλακίδια σε πισίνες, μπαλκόνια, δώματα, μπάνια, κουζίνες Φρεάτια, δεξαμενές νερού, ζαρντινιέρες, σιλό Υπόγεια κτιρίων και τοιχία,
Περιεχόμενα 3. Σ αυτούς που μοχθούν για τη γνώση και πασχίζουν για την παραγωγή
Περιεχόμενα 3 Σ αυτούς που μοχθούν για τη γνώση και πασχίζουν για την παραγωγή Πρόλογος Η Χημική Τεχνολογία άρχισε να εμφανίζεται ως ανεξάρτητη επιστήμη κατά το τέλος του 18 ου και αρχές του 19 ου αιώνα
Σχεδιασμός Στοιχείων Κατασκευών από Σύνθετα Κεραμικά Υλικά που Λειτουργούν υπό Συνθήκες Θερμομηχανικής Κόπωσης
ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ & ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ Σχεδιασμός Στοιχείων Κατασκευών από Σύνθετα Κεραμικά Υλικά που Λειτουργούν υπό Συνθήκες Θερμομηχανικής Κόπωσης Διδακτορική
ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών
ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών ΔΡ. Α. ΞΕΝΙΔΗΣ ΔΙΑΛΕΞΗ 1. ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ ΠΡΩΤΕΣ ΥΛΕΣ ΑΔΕΙΑ ΧΡΗΣΗΣ 2 Το παρόν εκπαιδευτικό
Ονομάζεται και οξείδωση Τα μέταλλα τείνουν να επιστρέφουν στη μορφή του οξειδίου Τρεις βασικές μορφές: 1. αλλοίωση μάζας 2. αποφλοίωση 3.
Α. Λόγοι συντήρησης Ονομάζεται και οξείδωση Τα μέταλλα τείνουν να επιστρέφουν στη μορφή του οξειδίου Τρεις βασικές μορφές: 1. αλλοίωση μάζας 2. αποφλοίωση 3. ευλογίαση Είδος διάβρωσης Επιστημονικά ονομάζεται
Διαδικασίες Υψηλών Θερμοκρασιών
Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 3 Τίτλος: Σταθεροποίηση ζιρκονίας με προσθήκη CaO Ονόματα Καθηγητών: Κακάλη Γ., Μουτσάτσου Α., Μπεάζη Μ., Ρηγοπούλου Β., Φτίκος Χ., Βόγκλης
Εισαγωγή Ιστορική Αναδροµή
Εισαγωγή Ιστορική Αναδροµή Τα θερµοηλεκτρικά είναι διατάξεις (συσκευές) οι οποίες µπορούν και µετατρέπουν τη θερµική ενέργεια σε ηλεκτρική ενέργεια και το αντίθετο (ηλεκτρική σε θερµική). Θερµοηλεκτρικές
Εβδοµάδα. ΙΣΤΟΡΙΑ και ΟΠΤΙΚΗ του ΓΥΑΛΙΟΥ. ΙΣΤΟΡΙΑ και ΟΠΤΙΚΗ του ΓΥΑΛΙΟΥ
ΙΣΤΟΡΙΑ και ΟΠΤΙΚΗ του ΓΥΑΛΙΟΥ Β εξαµήνου ΑΡ. ΧΑΝ ΡΙΝΟΣ, DO, MPhil, cphd. Επίκουρος Καθηγητής ΤΕΙ Αθήνας ΙΣΤΟΡΙΑ και ΟΠΤΙΚΗ του ΓΥΑΛΙΟΥ Εβδοµάδα ΠΟΛΥΜΕΡΗ ΚΑΙ ΟΡΓΑΝΙΚΑ ΥΛΙΚΑ ΓΙΑ ΟΦΘΑΛΜΙΚΟΥΣ ΦΑΚΟΥΣ ΠΟΛΥΜΕΡΗ
ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ
ΔΗΜΟΚΡΙΤΕΙΟ ΠΑΝΕΠΙΣΤΗΜΕΙΟ ΘΡΑΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΑΡΑΓΩΓΗΣ κ ΔΙΟΙΚΗΣΗΣ ΤΟΜΕΑΣ ΥΛΙΚΩΝ, ΔΙΕΡΓΑΣΙΩΝ κ ΜΗΧΑΝΟΛΟΓΙΑΣ ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ Παραουσίαση μαθήματος με διαφάνειες στο
Τμήμα Μηχανικών Ορυκτών Πόρων
Τμήμα Μηχανικών Ορυκτών Πόρων Καθηγητής Ζαχαρίας Αγιουτάντης Σπουδές στο Πολυτεχνείο Κρήτης και μελλοντικές επαγγελματικές προοπτικές Δευτέρα 18 Ιουνίου 2011 ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ Τμήμα Μηχανικών Ορυκτών
Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής
Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Μηχανικές ιδιότητες των στερεών (μεταλλικά στερεά) Τάση και παραμόρφωση Τάση (stress): αίτιο (δύναμη/ροπή) που προκαλεί παραμόρφωση
ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ ΣΥΓΧΡΟΝΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΠΑΡΑΓΩΓΗΣ Εισαγωγή
ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ ΣΥΓΧΡΟΝΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΠΑΡΑΓΩΓΗΣ Εισαγωγή Ι. Γιαννατσής Τμ. Βιομηχανικής Διοίκησης & Τεχνολογίας Πανεπιστήμιο Πειραιώς ΕΝΟΤΗΤΕΣ ΜΑΘΗΜΑΤΟΣ Βασικές κατασκευαστικές (manufacturing) μέθοδοι/τεχνολογίες
Μηχανικές ιδιότητες υάλων. Διάγραμμα τάσης-παραμόρφωσης (stress-stain)
Μηχανικές ιδιότητες υάλων Η ψαθυρότητα των υάλων είναι μια ιδιότητα καλά γνωστή που εύκολα διαπιστώνεται σε σύγκριση με ένα μεταλλικό υλικό. Διάγραμμα τάσης-παραμόρφωσης (stress-stain) E (Young s modulus)=
ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ Ενότητα:
ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ Ενότητα: ΦΡΟΝΤΙΣΤΗΡΙΟ Επιμέλεια: ΧΑΡΑΛΑΜΠΟΣ ΔΡΙΒΑΣ Τμήμα: ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΠΑΤΡΑΣ 1 η ΣΕΙΡΑ ΑΣΚΗΣΕΩΝ 1. Τι τάξη μεγέθους είναι οι ενδοατομικές αποστάσεις και ποιες υποδιαιρέσεις του
Προσομοίωση μετωπικού φραιζαρίσματος με πεπερασμένα στοιχεία
1 Προσομοίωση μετωπικού φραιζαρίσματος με πεπερασμένα στοιχεία 2 Μετωπικό φραιζάρισμα: Χρησιμοποιείται κυρίως στις αρχικές φάσεις της κατεργασίας (φάση εκχόνδρισης) Μεγάλη διάμετρο Μεγάλες προώσεις μείωση
ΟΡΥΚΤΟΛΟΓΙΑ ΤΟΜΕΑΣ ΓΕΩΛΟΓΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ - ΜΕΤΑΛΛΟΥΡΓΩΝ ΜΑΘΗΜΑ 2. ΟΡΥΚΤΑ - ΠΕΤΡΩΜΑΤΑ
ΟΡΥΚΤΟΛΟΓΙΑ ΤΟΜΕΑΣ ΓΕΩΛΟΓΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ - ΜΕΤΑΛΛΟΥΡΓΩΝ ΜΑΘΗΜΑ 2. ΟΡΥΚΤΑ - ΠΕΤΡΩΜΑΤΑ Μαρία Περράκη, Επίκουρη Καθηγήτρια ΑΔΕΙΑ ΧΡΗΣΗΣ Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες
ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Εφελκυσμού. ΕργαστηριακήΆσκηση2 η
ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Εφελκυσμού ΕργαστηριακήΆσκηση2 η Κατηγορίες υλικών Μέταλλα Σιδηρούχαµέταλλα (ατσάλι, ανθρακούχοι, κραµατούχοι και ανοξείγωτοιχάλυβες, κ.α. Πολυµερικά υλικά Πλαστικά Ελαστοµερή Μη
Συσχέτιση. Δομής(structure) Ιδιοτήτων(properties) κατεργασίας(processing) ΙΔΙΟΤΗΤΕΣ ΔΟΜΗ ΚΑΤΕΡΓΑΣΙΑ ΤΕΧΝΟΛΟΓΙΑΥΛΙΚΩΝ- ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ
Συσχέτιση Δομής(structure) Ιδιοτήτων(properties) κατεργασίας(processing) ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ ΙΔΙΟΤΗΤΕΣ ΤΕΧΝΟΛΟΓΙΑΥΛΙΚΩΝ- ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΔΟΜΗ ΚΑΤΕΡΓΑΣΙΑ Ορολογία σχετική με τη δομή που θα συναντήσουμε
Το γυαλί παρασκευάζεται με σύντηξη χαλαζιακής άμμου, η οποία αποτελεί το βασικό συστατικό του (διαμορφωτή), ενός ή περισσότερων συλλιπασμάτων και
Το γυαλί παρασκευάζεται με σύντηξη χαλαζιακής άμμου, η οποία αποτελεί το βασικό συστατικό του (διαμορφωτή), ενός ή περισσότερων συλλιπασμάτων και ενός (ή περισσότερων) σταθεροποιητών. Αν δεν χρησιμοποιηθεί
ΥΛΙΚΑ ΚΑΙ ΣΧΕΔΙΑΣΜΟΣ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. ΕΝΟΤΗΤΑ 2: Υλικά-ιστορία και χαρακτήρας
ΥΛΙΚΑ ΚΑΙ ΣΧΕΔΙΑΣΜΟΣ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ ΕΝΟΤΗΤΑ 2: Υλικά-ιστορία και χαρακτήρας ΥΛΙΚΑ: Αντοχή σε φορτία. Μονωτές ή αγωγοί θερμότητας /ηλεκτρισμού. Διαπερατά ή μη από μαγνητική ροή. Να διαδίδουν ή
ΧΗΜΕΙΑ ΑΜΕΤΑΛΛΩΝ «ΑΕΡΕΣ», «ΑΝΘΡΑΚΑΣ
ΧΗΜΕΙΑ ΑΜΕΤΑΛΛΩΝ «ΑΕΡΕΣ», «ΑΝΘΡΑΚΑΣ Ο ΘΗΣΑΥΡΟΣ!!!!!!!!!!!!!!!!!!!!!!!!!!!!» Η ομάδα του άνθρακα Ξυλάνθρακας, αναγωγή μεταλλευμάτων Αιθάλη, παραγωγή μελάνης Αύξηση μεταλλικού χαρακτήρα από πάνω προς τα
ΔΙΣΚΟΙ ΚΟΠΗΣ MADE IN GERMANY
MADE IN GERMANY ΔΙΣΚΟΙ ΚΟΠΗΣ H πολυετής εμπειρία και τεχνογνωσία σε συνδυασμό με το πάθος για καινοτομία έχουν καταστήσει την εταιρία Sonneflex ως ένα από τα μεγαλύτερα ονόματα σε παγκόσμιο επίπεδο στον
Διαδικασίες Υψηλών Θερμοκρασιών
Διαδικασίες Υψηλών Θερμοκρασιών Θεματική Ενότητα 2: Θερμοδυναμική και Ισορροπία φάσεων Τίτλος: Διαγράμματα ισορροπίας φάσεων Ασκήσεις Όνομα Καθηγητή: Κακάλη Γλυκερία, Καθηγήτρια ΕΜΠ Σχολή Χημικών Μηχανικών
Τμήμα Μηχανικών Ορυκτών Πόρων
Τμήμα Μηχανικών Ορυκτών Πόρων Καθηγητής Ζαχαρίας Αγιουτάντης Σπουδές στο Πολυτεχνείο Κρήτης και μελλοντικές επαγγελματικές προοπτικές Πέμπτη 23 Ιουνίου 2011 ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ Τμήμα Μηχανικών Ορυκτών Πόρων
Τεχνολογία Υάλου (Glass Technology)
Τεχνολογία Υάλου (Glass Technology) Η παραγωγή υάλου ξεκινά με την ανάμειξη των αρχικών υλικών που αποτελούνται στο μεγαλύτερο μέρος τους από φυσικά ορυκτά ( άμμος ασβεστόλιθος) και σε μικρότερες ποσότητες
Μηχανικές ιδιότητες των μεταλλικών υλικών. Πλαστική συμπεριφορά
Μηχανικές ιδιότητες των μεταλλικών υλικών Πλαστική συμπεριφορά Πλαστική παραμόρφωση των μετάλλων Πλαστική παραμόρφωση σημαίνει Μόνιμη παραμόρφωση. 2 Tensile strength (TS) Fracture strength Necking Διάγραμμα
Κεφάλαιο 2 Χημικοί Δεσμοί
Κεφάλαιο 2 Χημικοί Δεσμοί Σύνοψη Παρουσιάζονται οι χημικοί δεσμοί, ιοντικός, μοριακός, ατομικός, μεταλλικός. Οι ιδιότητες των υλικών τόσο οι φυσικές όσο και οι χημικές εξαρτώνται από το είδος ή τα είδη
ΑΕΡΟΘΕΡΜΗ ΣΟΜΠΑ. NEΑ Αερόθερµη σόµπα Pellet P50.
Pellet P0 ΑΕΡΟΘΕΡΜΗ ΣΟΜΠΑ NEΑ Αερόθερµη σόµπα Pellet P0 www.caminodesign.gr Pellet P0 ΑΕΡΟΘΕΡΜΗ ΣΟΜΠΑ, kw ΑΕΡΟΘΕΡΜΗ ΣΟΜΠΑ PELLET Η αερόθερµη σόµπα Pellet P0 είναι µία σόµπα pellet µε πρωτότυπο σχεδιασµό,
ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ
ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ Τρεις κύριες ζώνες: Ζώνη μετάλλου συγκόλλησης (ζώνη τήξης) Θερμικά επηρεασμένη ζώνη (ζώνη μετασχηματισμών σε στερεή κατάσταση) Μέταλλο βάσης (ανεπηρέαστο υλικό)
Εργαστήριο Τεχνολογίας Υλικών
Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 08 Έλεγχος Συγκολλήσεων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεόδωρος Λούτας Δρ Χρήστος Κατσιρόπουλος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011
Σχεδίαση Ολοκληρωμένων Κυκλωμάτων Ασκήσεις Μικροηλεκτρονικής
Σχεδίαση Ολοκληρωμένων Κυκλωμάτων Ασκήσεις Μικροηλεκτρονικής Αραπογιάννη Αγγελική Τμήμα Πληροφορικής και Τηλεπικοινωνιών. Σελίδα 2 1. Εισαγωγή... 4 2. Ανάπτυξη Κρυστάλλων... 4 3. Οξείδωση του πυριτίου...
