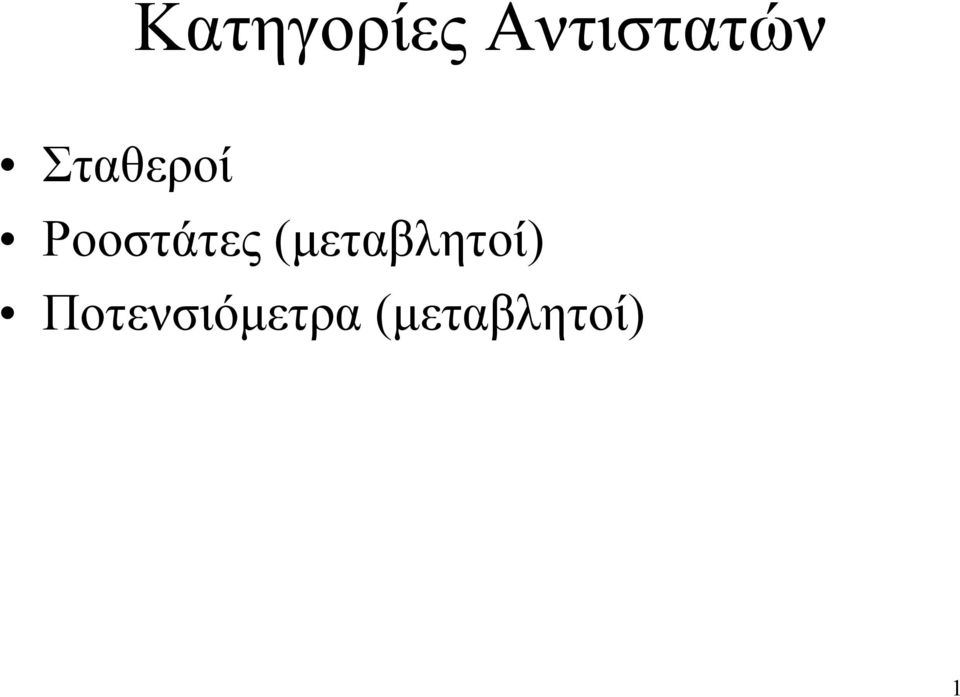

Κατηγορίες Αντιστατών. Σταθεροί Ροοστάτες (µεταβλητοί) Ποτενσιόµετρα (µεταβλητοί)

Transcript

1 Κατηγορίες Αντιστατών Σταθεροί Ροοστάτες (µεταβλητοί) Ποτενσιόµετρα (µεταβλητοί) 1

2 Παράµετροι Αντιστατών Τιµή Ισχύς Ανοχή Θερµοκρασιακός συντελεστής αντίστασης Θόρυβος Χρόνος ζωής 2

3 Τύποι Αντιστατών Οι αντιστάτες ανήκουν συνήθως σε µία από τις τρείς κατηγορίες: Σύρµατος wire-wound Άνθρακα carbon composition και Μεµβράνης film 3

4 4

5 5

6 Αντιστάσεις µίγµατος άνθρακα Περιορισµένη χρήση σήµερα. Μειονέκτηµα η µεταβολή της αντίστασης µε τον χρόνο λειτουργίας (και αποθήκευσης) Μεταβολή της αντίστασης µη-γραµµική (α<0) µε εξάρτηση από την τιµή 6

7 Αντιστάτες φιλµ (film resistors) Αντιστάτες φιλµ άνθρακα (carbon film) Αντιστάτες µεταλλικού φιλµ (metal film) Αντιστάτες φιλµ οξειδίου του κασσιτέρου(tin oxide film Αντιστάτες χοντρού φιλµ (thick film resistor). Κεραµοµεταλλικός αντιστάτης (cermet) 7

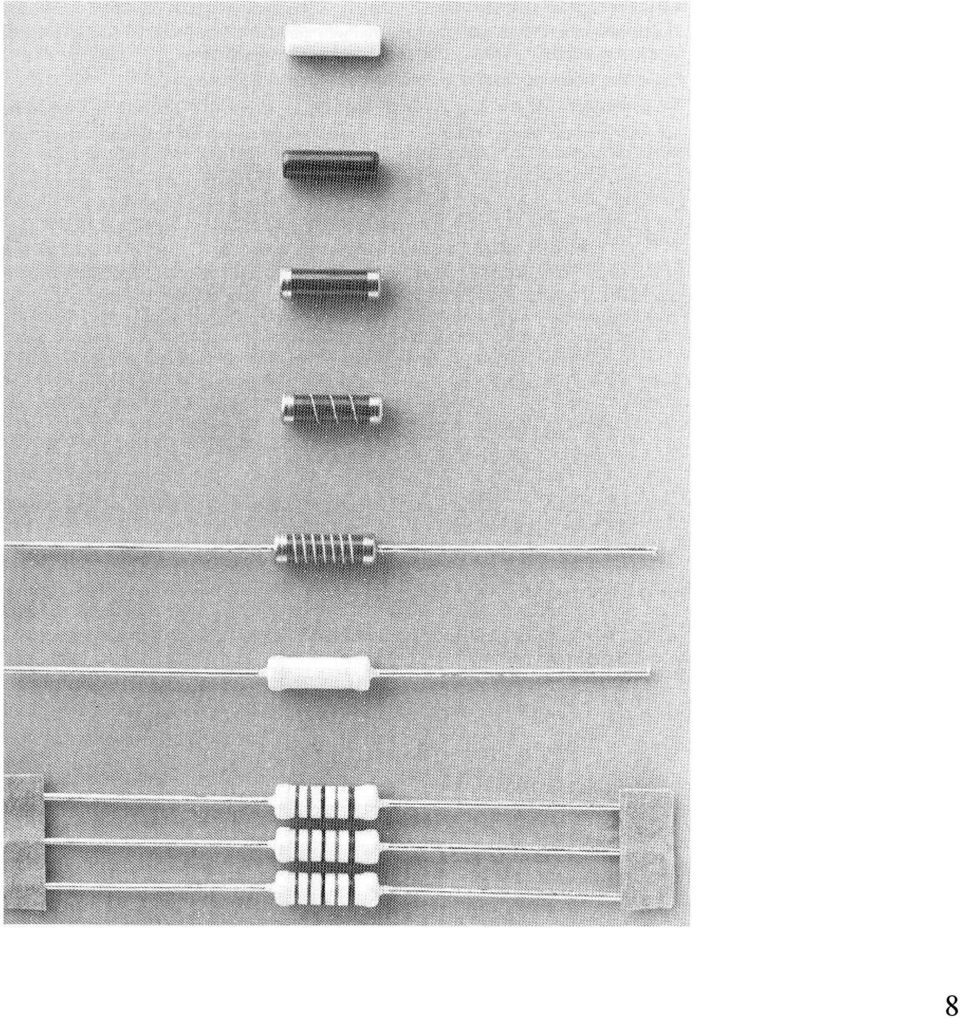

8 8

9 Αντιστάτες φιλµ άνθρακα 9

10 Αντιστάτες µεταλλικού φιλµ 10

11 Αντιστάτες φιλµ οξειδίου του κασσιτέρου Film 5 µm Αντιστάτες ακριβείας 0,1%- 1% 0,5 W-1W. Κεραµικό 7W 2-5% Θόρυβος~ metal film TTC ppm/ºc 11

12 Αντιστάτες thick film ceramic metal-cermet (>5 µm x100) Αντιστάτες 10 Ω-1,5 ΜΩ 0,5 W-1W. Κεραµικό 7W 2-5% Θόρυβος >thin film < µιγµατος ανθρακα TTC ppm/ºc Μεγαλύτερη αντοχή-θερµοκρασίες από thin film 12

13 Αντιστάτες σύρµατος Μεγάλη καταναλισκόµενη ισχύς σε µικρές διαστάσεις Μεγάλη σταθερότητα Μικρό θερµοκρασιακό συντελεστή αντίστασης Μεγάλη περιοχή θερµοκρασιών λειτουργίας Μικρής ισχύος < 3W 3W< Μέσης ισχύος < 17W Μεγάλης ισχύος > 17W 13

14 Αντιστάτες σύρµατος µικρής ισχύος Αντιστάτες 0,1 Ω-100 kω 61%, 62%, 65%, Τιµή αντίστασης-ισχύος µήκος,διατοµή, µέγεθος υποστρώµατος Κώδικας χρωµάτων-τέσσερεις ταινίες TTC ppm/ºc µικρές τιµές και ppm/ºc για µεγάλες Θερµοκρασίες θερµού σηµείου µέχρι 275ºC 14

15 Αντιστάτες σύρµατος µέσης ισχύος υρήνας από αλουµίνα, πορσελάνη ή κεραµικό µε καλή θερµική γωγιµότητα (ελάττωση θερµ. hot spot) ύρµα που αντέχει σε µεγ. θερµ. όπως άµορφο σµάλτο (vitreous ename 15

16 Αντιστάτες σύρµατος µέσης ισχύος 16

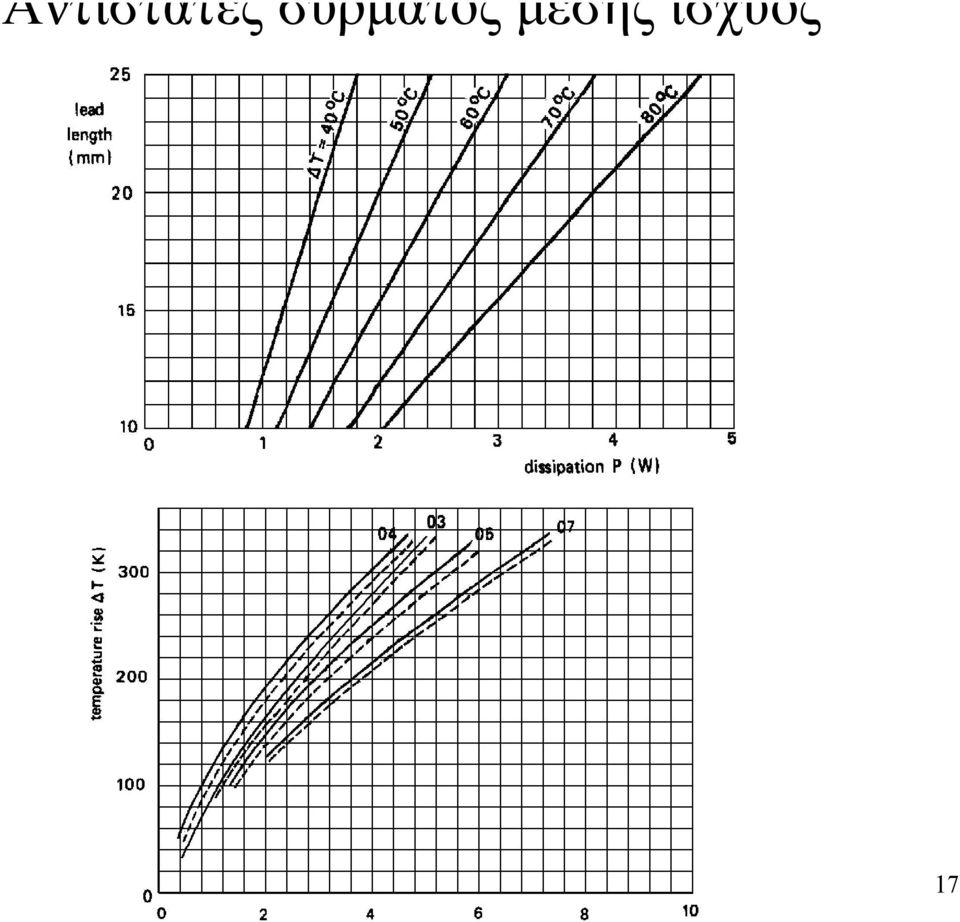

17 Αντιστάτες σύρµατος µέσης ισχύος 17

18 Αντιστάτες σύρµατος µεγάλης ισχύος 18

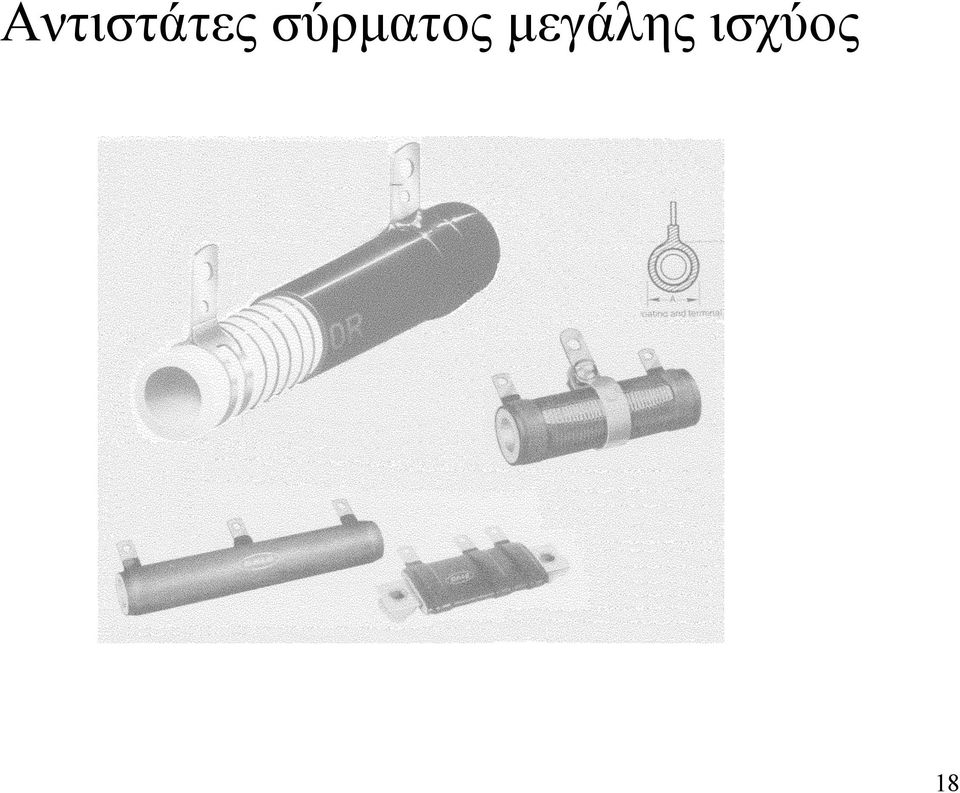

19 Αντιστάτες σύρµατος µεγάλης ισχύος 19

20 Ολοκληρωµένοι αντιστάτες 20

21 21

22 Integrated resistors Οι ολοκληρωµένοι αντιστάτες κατασκευάζονται µε την εναπόθεση και εγχάραξη ενός στρώµατος λεπτής ή παχιάς µεµβράνης (thin-film or thickfilm) µε µια γραµµή διασύνδεσης πάνω σε ένα µονωτικό υπόστρωµα. Οι περισσότερες εφαρµογές IP αντιστάσεων υλοποιούνται µε δύο περιοχές αντιστάσεων των φύλλων µεµβράνης; 10 έως 50 Ω/ανά τετράγωνο και 500 έως 1000 Ω/ανά τετράγωνο. 22

23 23

24 Ολοκληρωµένοι αντιστάτες 24

25 Ολοκληρωµένοι αντιστάτες 25

26 Ολοκληρωµένοι αντιστάτες 26

27 Surface Mount Device SMD 27

28 Surface Mount Device SMD MELF (Metal Electrode Face Bonding) 28

29 Surface Mount Device SMD 29

30 Ανακεφαλαίωση Μίγµατος Άνθρακα Γενική χρήση. Μεγάλη αντοχή σε παλµούς ρεύµατος. Μεταβολή τιµής µε υγρασίαχρόνο λειτουργίας. Ακατάλληλες λόγω θορύβου για υψηλές συχνότητες. 30

31 Ανακεφαλαίωση Φίλµ Άνθρακα Γενική χρήση. Σταθερότητα-κατάλληλες για υψηλές συχνότητες. Μικρή αλλαγή τιµής µε χρόνο. εν αντέχουν σε µεγάλα ρεύµατα (καταστροφή φίλµ, συµπεριφορά ασφάλειας) 31

32 Ανακεφαλαίωση Μεταλλικού φίλµ. Γενική χρήση. Μεγάλη αξιοπιστία µε τον χρόνο, µικρός θόρυβος και σταθερή τιµή έως 100 MHz. Χρήση σε συντονισµένα κυκλώµατα HF, µετρήσεων, φίλτρα. 32

33 Ανακεφαλαίωση Φίλµ οξειδίου Αντιστάτες ακριβείας 0,1-1%. Μεγαλύτερη αντοχή σε ισχύ από άλλους τύπους. Μικρός θερµοκρασιακός συντελεστής και όµοια τα υπόλοιπα χαρακτηριστικά µε αντιστάτες φίλµ. 33

34 Ανακεφαλαίωση Κεραµοµεταλλικοί Cermet Μεγάλη µηχανική αντοχή, υψηλές θερµοκρασίες, υπερφορτίσεις. Θόρυβος µεγαλύτερος και θερµοκρασιακός συντελεστής αντίστασης µικρότερος από τους άλλους αντιστάτες 34

35 Ανακεφαλαίωση Σύρµατος Χρήση για µεγάλες ισχείς ή µικρές τιµές αντίστασης. Θερµοκρασιακός συντελεστής θετικός. Θόρυβος µικρός. Θερµοκρασίες περιβάλλοντος µέχρι 275ºC (hot spot µέγιστ θερµοκρασία). 35

36 Ειδικού τύπου Για κυκλώµατα παλµών υψηλής τάσης Αντιστάτες µε συµπεριφορά ασφάλειας Για µέτρηση θερµοκρασίας 36

37 Ακριβείας Για όργανα και κυκλώµατα µετρήσεων Σταθερή αντίσταση µε χρόνο-θερµοκρασία (κράµατα µε µικρό θερµοκρασιακό συντελεστή αντίστασης). Θόρυβος αµελητέος. Μεγάλος όγκος λόγω κατασκευής από σύρµα σε δίµιτη περιέλιξη ή Aytron-Perry για µικρή αυτεπαγωγή 37

38 Ακριβείας Περιέλιξη Ayrton-Perry ίµιτη Περιέλιξη 38

39 SMD Μικρό µέγεθος, χαµηλή τιµή, αυτόµατη συναρµολόγηση Ορθογώνιο και κυλινδρικό σχήµα Αξιοπιστία κατάλληλοι για HF και συσκευές µικρής ισχύος. 39
