1 Τεχνικό εγχειρίδιο Ψυκτών & Αντλιών θερµότητας GR 9 kw 39 kw

2 ΠΕΡΙΕΧΟΜΕΝΑ 5. Η σειρά 6. Κατασκευαστικά χαρακτηριστικά 8. Επιµέρους εξαρτήµατα 11. Μοντέλα και εκδόσεις 12. Τεχνικά χαρακτηριστικά 13. Αποδόσεις ψυκτική ισχύς MCE-C 15. Αποδόσεις ψυκτική ισχύς MCE-H 17. Αποδόσεις θερµική ισχύς MCE-Η 19. Επίπεδα θορύβου 20. Πεδίο λειτουργίας 21. Συντελεστές διόρθωσης 22. Πτώση πιέσεως 23. ιαθέσιµα µανοµετρικά 24. Υδραυλικό κύκλωµα 25. Ηλεκτρικά χαρακτηριστικά και συνδέσεις 27. ιαστάσεις 28. Απαιτήσεις τοποθέτησης 31. Έδραση Ταυτότητα µονάδας Τα χαρακτηριστικά της µονάδας αναφέρονται στην ετικέτα που εµφανίζεται σε αυτήν την σελίδα Στην ετικέτα εµφανίζονται τα παρακάτω χαρακτηριστικά: - σειρά και ο τύπος της µονάδας - ηµεροµηνία παραγωγής - κύρια τεχνικά χαρακτηριστικά - κατασκευαστής Σηµαντικό: ποτέ µην καταστρέφεται στην ετικέτα - σειριακός αριθµός µονάδας - ο σειριακός αριθµός µας επιτρέπει να γνωρίζουµε τα τεχνικά χαρακτηριστικά της µονάδας και τα εξαρτήµατα που έχουν τοποθετηθεί - χωρίς αυτά τα στοιχεία είναι αδύνατον να αναγνωρίσουµε την µονάδα επακριβώς 2

3 ήλωση καταλληλότητας CE Η επιχείρηση Galletti S.p.A. µε γραφεία στην via Romagnoli 12/a, Bentivoglio (BO) Italy, δηλώνει µε δικιά της ευθύνη ότι οι µονάδες MCE, MCEH, µονάδες για συστήµατα κλιµατισµού και θέρµανσης, έχουν κατασκευασθεί σύµφωνα µε της EEC νοµοθεσίες, 89/392, 91/368, 93/44, 89/336, 2006/95/CE, 97/23/CE (PED). Μπολόνια 16/07/2008 Luigi Galletti Πρόεδρος 3

4 4

5 H ΣΕΙΡΑ Αποδοτικό αθόρυβο - ευέλικτο Οι ψύκτες και οι αντλίες θερµότητας της σειράς MCE έχουν σχεδιαστεί µε ψυκτικό ρευστό R 410 A, µε υπερβολικά χαµηλή στάθµη θορύβου και µεγάλη ενεργειακή απόδοση. 11 µοντέλα, ψύκτες και αντλίες θερµότητας µε ψυκτική ισχύ από 9 έως 39 kw και θερµική ισχύ από 10 έως 44 kw. Ευέλικτη λύση για όλες τις απαιτήσεις Οι µεγάλες δυνατότητες σε επιλογές µας δίνουν πληθώρα λύσεων για τις εγκαταστάσεις κλιµατισµού µειώνοντας τον χρόνο εγκατάστασης. Επιλογές : µε ενσωµατωµένο ψυχροστάσιο (αντλία νερού, δοχείο διαστολής, δοχείο αδρανείας, αυτόµατος πληρώσεως ) ηλεκτρονική βαλβίδα εκτονώσεως µε άµεση ρύθµιση της λειτουργίας της µονάδας ανάλογα µε το απαιτούµενο φορτίο ανάκτηση θερµότητας για παραγωγή ζεστού νερού το καλοκαίρι για αύξηση της απόδοσης του συστήµατος Εύκολη σύνδεση και άµεση λειτουργία (Plug and Play) Οι µονάδες MCE µπορούν να παραγγελθούν µε πλήρες ψυχροστάσιο, αντλία νερού (σώµα και ρότορα inox), δοχείο διαστολής, δοχείο αδρανείας, αυτόµατο πληρώσεως, βαλβίδα ασφαλείας, µανόµετρο νερού και φίλτρο νερού. Όλες οι µονάδες δοκιµάζονται και ελέγχονται µετά την ολοκλήρωση της παραγωγής για ελαχιστοποίηση του χρόνου εκκινήσεως και των βλαβών. Υπερβολικά χαµηλή στάθµη θορύβου Χρησιµοποίηση ανεµιστήρων υπερβολικά χαµηλής στάθµης θορύβου και λειτουργία µε χαµηλή πτώση πίεσης χάρις στην παρουσία ειδικά σχεδιασµένων εναλλακτών θερµότητας µε 8 mm διάµετρο χαλκοσωλήνων. Κατά την λειτουργία σε µερικά φορτία το σύστηµα ελέγχου συµπύκνωσης µειώνει την στάθµη θορύβου της µονάδας. Υπάρχει δυνατότητα µόνωσης των συµπιεστών και των εγγύς χώρων για ακόµα πιο χαµηλή στάθµη θορύβου. Αύτο προσαρµοστικότητα των µονάδων Η χρησιµοποίηση των εξελιγµένων χειριστηρίων επιτρέπουν στην µονάδα να λειτουργεί µε χαµηλή περιεκτικότητα νερού στο σύστηµα, προσαρµόζοντας το σηµείο λειτουργίας σε συνάρτηση µε τα πραγµατικά απαιτούµενα φορτία. Ένας αισθητήρας, ελέγχει την εξωτερική θερµοκρασία και προσαρµόζει αυτόµατα το σηµείο λειτουργίας της µονάδας σε σχέση µε τις πραγµατικές ανάγκες που θα ικανοποιήσει η εγκατάσταση Συνδεσιµότητα Όλες οι µονάδες MCE είναι κατάλληλες για σύνδεση µε το σύστηµα διαχείρισης κεντρικού κλιµατισµού ERGO. Με την επιλογή εξελιγµένου χειριστηρίου µικροϋπολογιστή υπάρχει η δυνατότητα δηµιουργίας δικτύου LAN µε 4 µονάδες σαν να ήταν µία, αυξάνοντας έτσι τα στάδια (βήµατα λειτουργίας) και άρα µεγιστοποιώντας την απόδοση του συστήµατος στην λειτουργία µε µερικά φορτία. Επίσης µε την χρήση του δικτύου LAN ελαχιστοποιούµε το ρεύµα εκκινήσεως των µονάδων. Έξυπνο σύστηµα αποπάγωσης Στις αντλίες θερµότητας στην λειτουργία χειµώνος το εξελιγµένο χειριστήριο µικροϋπολογιστή διαχειρίζεται τους κύκλους απόψυξης µετρώντας την πραγµατική συναλλασσόµενη θερµότητα του εναλλάκτη. Έτσι ενεργοποιείται η απόψυξη (Defrost) όταν αυτό είναι απαραίτητο. 5

6 6 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΟΜΗ Βαµµένο έλασµα γαλβανισµένου χάλυβα (RAL9002) για ελκυστική εµφάνιση και αποτελεσµατική αντίσταση στους παράγωντες διάβρωσης. Όλα τα σηµεία πρόσδεσης είναι κατασκευασµένα από µη οξειδώσιµα υλικά που έχουν υποστεί κατάλληλη επεξεργασία κατά της διάβρωσης. Το τµήµα των συµπιεστών είναι απόλυτα µονωµένο και προσβάσιµο από τρεις πλευρές χάριν στα εύκολα αποσπώµενα πάνελς που επιτρέπουν την εύκολη συντήρηση και επιθεώρηση. Επιπλέον µόνωση για πιο χαµηλή στάθµη θορύβου, κατόπιν ζήτησης. ΠΡΟΣΑΡΜΟΣΙΜΟ Υ ΡΑΥΛΙΚΟ ΚΥΚΛΩΜΑ - Ανοξείδωτες Αντλίες νερού µε υψηλό διαθέσιµο µανοµετρικό και δυνατότητα λειτουργίας µε µείγµα νερού και αιθυλικής αλκοόλης µέχρι και 35%. Είναι τοποθετηµένες στον χώρο τον συµπιεστών και εύκολα προσβάσιµες. - οχείο διαστολής - Βαλβίδα ασφαλείας - Βάνα πλήρωσης - Αυτόµατο εξαεριστικό - ιακόπτης ροής και αισθητήριο στη έξοδο του νερού µε προστασία κατά του παγώµατος - Μηχανικό φίλτρο νερού ΨΥΚΤΙΚΟ ΚΥΚΛΩΜΑ - Συµπιεστές τύπου scroll µε πολύ χαµηλή στάθµη θορύβου - Υψηλής απόδοσης εναλλάκτες θερµότητας από ανοξείδωτο ατσάλι κατάλληλοι για ψυκτικό ρευστό R410A - Συµπυκνωτής από χάλκινους σωλήνες µε πτερύγια αλουµινίου - Φίλτρο ψυκτικού ρευστού - Γυαλάκι παρατήρησης ψυκτικού ρευστού µε ένδειξη υγρασίας - Θερµοστατική εκτονωτική βαλβίδα - Βαλβίδα αναστροφής ψυκτικού κύκλου (MCE H) - Aντεπίστροφη βαλβίδα (MCE H) - έκτης ψυκτικού ρευστού (MCE H) - Πρεσοστάτες υψηλής και χαµηλής πιέσεως - Βαλβίδα ασφαλείας - Βαλβίδες για έλεγχο και συντήρηση - Μανόµετρα υψηλής και χαµηλής πιέσεως (κατόπιν ζήτησης) ΤΟΜΕΑΣ ΑΝΕΜΙΣΤΗΡΩΝ Ηλεκτρικός 6πολικός κινητήρας µε αξονικούς ανεµιστήρες µε θερµική προστασία και πλέγµα προστασίας. Η χρήση εναλλακτών θερµότητας µε διάµετρος σωλήνων 8mm µειώνει την πτώση πίεσης στην πλευρά του αέρα και αυτό κατ επέκταση µειώνει την στάθµη θορύβου των µονάδων. Το σύστηµα ελέγχου συµπύκνωσης ρυθµίζει αυτόµατα την ταχύτητα των ανεµιστήρων και µειώνει επιπλέον των θόρυβο κατά την διάρκεια της νύχτας και την λειτουργία σε µερικά φορτία. ΕΝΑΛΛΑΚΤΗΣ ΘΕΡΜΟΤΗΤΑΣ Κατασκευασµένος από σωλήνες χαλκού διαµέτρου 8 mm και πτερύγια αλουµινίου. Η ειδική σχεδίαση των εναλλακτών επιτρέπει στην µονάδα να πραγµατοποιεί απόψυξη σε σύντοµο χρονικό διάστηµα (στις αντλίες θερµότητας) µε αποτέλεσµα µεγάλο πλεονέκτηµα στην απόδοση των µονάδων ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ Ο ηλεκτρικός πίνακας είναι τοποθετηµένος και καλωδιωµένος σύµφωνα µε τις οδηγίες EEC 73/23 και 89/336, κατασκευασµένος από πλαίσιο φύλλου χάλυβα, πλήρως µονωµένος. Είναι τοποθετηµένος µέσα στο κιβώτιο της µονάδας το οποίο είναι κατάλληλο για εξωτερική εγκατάσταση και αποτελείται από: Ρελέ συµπιεστή Ασφαλειοδιακόπτη συµπιεστή Ρελέ αντλίας Ασφάλειες αντλίας, ανεµιστήρα και µετασχηµατιστή Μετασχηµατιστής 230 V / 24 V (για τα βοηθητικά ρεύµατα) Τερµατικό κουτί ΗΛΕΚΤΡΟΝΙΚΟ ΧΕΙΡΙΣΤΗΡΙΟ ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΗ Το ηλεκτρονικό χειριστήριο επιτρέπει τον πλήρη έλεγχο της µονάδας MCE. Είναι εύκολα προσβάσιµο µέσω µίας πολυκαρµπονικής θύρας µε προστασία IP65. H δυνατότητα αυτόµατης προσαρµογής, µας επιτρέπει την λειτουργία της µονάδας µε χαµηλή περιεκτικότητα νερού και χωρίς την χρήση δοχείου αδρανείας. Με τον έλεγχο της θερµοκρασίας περιβάλλοντος, αυτόµατα προσαρµόζει το σηµείο λειτουργίας της µονάδας έτσι ώστε να ανταποκρίνεται σε όλες τις εξωτερικές συνθήκες.

7 Τα βασικό χειριστήριο διαθέτει πρωτόκολλο MODBUS και συνδέεται µε το πρόγραµµα διαχείρισης ERGO. Βασικά χαρακτηριστικά Έλεγχος των διαφορετικών παραµέτρων λειτουργίας µε τη βοήθεια ενός σετ πλήκτρων τα οποία βρίσκονται επάνω στον ηλεκτρικό πίνακα ελέγχου ιαχείριση της λειτουργίας απόψυξης (MCE H) Έλεγχος της ταχύτητας των ανεµιστήρων (κατόπιν ζήτησης) Ενεργοποίηση και απενεργοποίηση των συµπιεστών για τη διατήρηση της δοθείσης θερµοκρασίας του νερού που εισέρχεται στον εναλλάκτη νερού / ψυκτικού ρευστού Ένδειξη των παραµέτρων λειτουργίας ιαχείριση συναγερµών και προειδοποιήσεων (Υψηλή / χαµηλή πίεση, αποπάγωση, διακόπτης ροής, συναγερµός αντλίας) Έλεγχος µέγιστου αριθµού εκκινήσεων συµπιεστών Μετρητή ώρας λειτουργίας συµπιεστή Χειρισµό σειριακής εξόδου RS485 υνατότητα σύνδεσης χειριστηρίου αποστάσεως µε ενδείξεις ιατάξεις τις οποίες ελέγχει: - συµπιεστές - ανεµιστήρες - βαλβίδα αναστροφής κύκλου (MCE-H) - αντλία νερού - σύστηµα προστασίας κατά του πάγου - συναγερµοί ΕΠΙΠΛΕΟΝ ΕΠΙΛΟΓΕΣ Ενσωµατωµένο ψυχροστάσιο Σύστηµα ελέγχου συµπύκνωσης Υπερχαµηλή στάθµη θορύβου Μανόµετρα ψυκτικού ρευστού Σύστηµα προστασίας από τον πάγο Ηλεκτρονική εκτονωτική βαλβίδα Ανάκτηση θερµότητας 25% (ψύκτες) Ειδικής επεξεργασίας εναλλάκτες θερµότητας ΙΑΘΕΣΙΜΑ ΕΞΑΡΤΗΜΑΤΑ Χειριστήρια αποστάσεως Αντικραδασµικά εδράσεως Προστατευτικό πλέγµα εναλλάκτη 7

8 8 α/α Περιγραφή 1 R410A- εναλλάκτης αέρα 2 R410A- εναλλάκτης νερού 3 Ανεµιστήρες 4 ιακόπτης ροής 5 Αυτόµατο εξαεριστικό 6 οχείο διαστολής 7 οχείο αδρανείας 8 Βαλβίδα ασφαλείας R410A 9 4οδη βαλβίδα (MCE H) 10 Θερµοστατική βαλβίδα 11 Βαλβίδα ασφαλείας νερού 12 έκτης ψυκτικού ρευστού 13 Αντλία νερού 14 Συµπιεστής 15 Φίλτρο ψυκτικού ρευστού 16 Πρεσοστάτης χαµηλής πίεσης και πλήρωση 17 Πρεσοστάτης υψηλής πίεσης και πλήρωση 18 Μανόµετρο νερού 19 Σηµείο πλήρωσης νερού

9 α/α Περιγραφή 1 R410A- εναλλάκτης αέρα 2 R410A- εναλλάκτης νερού 3 Ανεµιστήρες 4 ιακόπτης ροής 5 Αυτόµατο εξαεριστικό 6 οχείο διαστολής 7 οχείο αδρανείας 8 Βαλβίδα ασφαλείας R410A 9 4οδη βαλβίδα (MCE H) 10 Θερµοστατική βαλβίδα 11 Βαλβίδα ασφαλείας νερού 12 έκτης ψυκτικού ρευστού 13 Αντλία νερού 14 Συµπιεστής 15 Φίλτρο ψυκτικού ρευστού 16 Πρεσοστάτης χαµηλής πίεσης και πλήρωση 17 Πρεσοστάτης υψηλής πίεσης και πλήρωση 18 Μανόµετρο νερού 19 Σηµείο πλήρωσης νερού 9

10 α/α Περιγραφή 1 R410A- εναλλάκτης αέρα 2 R410A- εναλλάκτης νερού 3 Ανεµιστήρες 4 ιακόπτης ροής 5 Αυτόµατο εξαεριστικό 6 οχείο διαστολής 7 οχείο αδρανείας 8 Βαλβίδα ασφαλείας R410A 9 4οδη βαλβίδα (MCE H) 10 Θερµοστατική βαλβίδα 11 Βαλβίδα ασφαλείας νερού 12 έκτης ψυκτικού ρευστού 13 Αντλία νερού 14 Συµπιεστής 15 Φίλτρο ψυκτικού ρευστού 16 Πρεσοστάτης χαµηλής πίεσης και πλήρωση 17 Πρεσοστάτης υψηλής πίεσης και πλήρωση 18 Μανόµετρο νερού 19 Σηµείο πλήρωσης νερού 10

11 Μοντέλα και εκδόσεις Πεδίο εφαρµογών Οι µονάδες MCE, ψύκτες & αντλίες θερµότητας, έχουν κατασκευασθεί για την ψύξη και την θέρµανση οικιακών και εµπορικών χώρων. Η σειρά MCE διατίθεται σε 12 µοντέλα για µόνο ψύξη ή ψύξη θέρµανση. Όλα τα µοντέλα είναι µε ψυκτικό ρευστό R410A. Παρακάτω θα βρείτε κωδικοποίηση µονάδας Κωδικός µονάδας M C E Ένας συµπιεστής 0 ίδυµο συµπιεστών T Μέγεθος µονάδας 0 9 Ψύκτης C Αντλία θερµότητας H Παροχή 400-3ν-50 0 Παροχή µονοφασική M Παροχή 400-3ν-50 + θερµοµαγνητική 2 Παροχή µονοφασική + θερµοµαγνητική 4 Θερµοστατική εκτονωτική βαλβίδα 0 Ηλεκτρονική εκτονωτική βαλβίδα A Χωρίς αντλία νερού & δοχείο διαστολής 0 Με αντλία νερού & δοχείο διαστολής 1 Χωρίς δοχείο αδρανείας 0 Με δοχείο αδρανείας S Χωρίς ανάκτηση θερµότητας 0 Με ανάκτηση θερµότητας D Χωρίς σύστηµα ελέγχου συµπύκνωσης 0 Με σύστηµα ελέγχου συµπύκνωσης C Χωρίς σύστηµα προστασίας κατά του πάγου 0 Με σύστηµα προστασίας κατά του πάγου, µονάδα χωρίς ψυχροστάσιο E Με σύστηµα προστασίας κατά του πάγου, µονάδα µε αντλία νερού & δοχείο διαστολής P Με σύστηµα προστασίας κατά του πάγου, µονάδα µε αντλία νερού, δοχείο διαστολής και δοχείο αδρανείας S Μονάδα µε στάνταρ µόνωση συµπιεστή 0 Μονάδα µε επιπλέον µόνωση στον συµπιεστή για χαµηλότερη στάθµη θορύβου 1 Μονάδα χωρίς µανόµετρα ψυκτικού ρευστού 0 Μονάδα µε µανόµετρα ψυκτικού ρευστού M Μονάδα χωρίς χειριστήριο αποστάσεως 0 Μονάδα µε θύρα RS485 (modbus+carel protocol) 2 Απλό χειριστήριο αποστάσεως S Χειριστήριο αποστάσεως µικροϋπολογιστή M Στάνταρτ εναλλάκτης θερµότητας 0 Εναλλάκτης θερµότητας χαλκού/χαλκού R Εναλλάκτης θερµότητας µε επεξεργασία cataphoresis C Εναλλάκτης θερµότητας µε επεξεργασία blygold B Χωρίς πλέγµα προστασίας εναλλάκτη 0 Με πλέγµα προστασίας εναλλάκτη G Χωρίς σύστηµα χαµηλής θερµοκρασίας και αντίσταση στοιχείου 0 Με σύστηµα χαµηλής θερµοκρασίας και αντίσταση στοιχείου 4 Χειριστήριο µικροϋπολογιστή µchiller2 1 11

12 12 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ MCE 09 * Ψυκτική ισχύς 1 kw 8,92 11,92 12,62 14,55 16,9 19,37 Απορροφούµενη ισχύς 1 kw 3,36 4,37 4,41 5,35 6,57 7,42 Θερµική ισχύς 2 kw 10,52 13,19 14,50 16,69 19,67 22,43 Απορροφούµενη ισχύς 2 kw 3,64 4,46 4,6 5,50 6,68 7,23 EER 2,66 2,59 2,86 2,72 2,57 2,61 ESEER 3,16 3,15 3,45 3,33 3,13 3,05 COP 2,89 2,96 3,15 3,04 2,95 3,1 Μέγιστη ισχύς εισόδου kw 5,1 8,6 8,9 10,5 12,5 13,6 Μέγιστο απορρ. Ρεύµα Α 26,3 19,6 17,4 20,0 24,3 26,2 Ρεύµα εκκινήσεως Α Συµπιεστής scroll / ψυκτ. κυκλώµα 1/1 1/1 1/1 1/1 1/1 1/1 Περιεκτικότητα ψυκτ.ρευστού kg 2,3 2,3 3,0 3,1 3,1 3,7 ιακοπ.χαµ/υψηλ. πίεση Bar 2/42 2/42 2/42 2/42 2/42 2/42 Αριθµός ανεµιστήρων Παροχή νερού 1 l/h Παροχή αέρα m³/ / h Πτώση πίεσης νερού 1 kpa ιαθέσιµο µανοµετρικό ύψος kpa Περιεκτικότητα νερού dm³ οχείο διαστολής Lit οχείο αδρανείας Lit Υδραυλικές συνδέσεις Inch 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ¼ Ύψος mm Μήκος mm Πλάτος mm Τροφοδοσία V-ph-Hz 400-3N-50 Επίπεδο ηχητικής ισχύoς db(a) Βάρος µεταφοράς Kg Βάρος λειτουργίας Kg 227,5 227,5 234,5 234,5 306,3 306,3 Επίπεδο ηχητικής ισχύoς db(a) Επίπεδο ηχητικής πιέσεως db(a) MCE Ψυκτική ισχύς 1 kw 22,48 25,77 31,16 34,13 39,19 Απορροφούµενη ισχύς 1 kw 8,54 9,4 10,71 12,19 13,38 Θερµική ισχύς 2 kw 26,24 29,47 35,15 38,62 44,05 Απορροφούµενη ισχύς 2 kw 8,38 9,01 10,69 11,93 13,5 EER 2,63 2,74 2,91 2,8 2,93 ESEER 3,09 3,11 3,38 3,33 3,47 COP 3,16 3,27 3,29 3,24 3,26 Μέγιστη ισχύς εισόδου kw 15,7 17,4 19,1 22,1 22,7 Μέγιστο απορρ. Ρεύµα Α 29,7 32,6 34,6 39,6 40,6 Ρεύµα εκκινήσεως Α Συµπιεστής scroll / ψυκτ. κυκλώµα 1/1 1/1 1/1 1/1 1/1 Περιεκτικότητα ψυκτ.ρευστού kg 4,8 5,0 6,4 6,6 9,1 ιακοπ.χαµ/υψηλ. πίεση Bar 2/42 2/42 2/42 2/42 2/42 Αριθµός ανεµιστήρων Παροχή νερού 1 l/h Παροχή αέρα m³/ / h Πτώση πίεσης νερού 1 kpa ιαθέσιµο µανοµετρικό ύψος kpa οχείο διαστολής Lit οχείο αδρανείας Lit Υδραυλικές συνδέσεις Inch 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ¼ Ύψος mm Μήκος mm Πλάτος mm Τροφοδοσία V-ph-Hz 400-3N-50 Βάρος µεταφοράς Kg Βάρος λειτουργίας Kg 327,3 332, Επίπεδο ηχητικής ισχύoς db(a) Επίπεδο ηχητικής πιέσεως db(a) * Η µονάδα διατίθεται και σε µονοφασική έκδοση Το βάρος αναφέρεται για µοντέλα µε αντλία και δοχεία αδράνειας. 1 θερµοκρασία νερού 12 o C 7 o C. θερµοκρασία περιβάλλοντος 35 o C 2 θερµοκρασία νερού 40 o C 45 o C. θερµοκρασία αέρα ξηρού βολβού 7 o C, θερµοκρασία αέρα υγρού βολβού 6,2 o C Επίπεδο ηχητικής ισχύoς µετρήσιµο σύµφωνα µε τα στανταρτ ISO 3741 ISO 3744 & EN Επίπεδο ηχητικής πιέσεως µετρήσιµο σε απόσταση 10 m & ύψος 1,5 m επάνω από το έδαφος και την µεριά των ανεµιστήρων

13 Αποδόσεις Ψυκτικές αποδόσεις (MCΕ-C) Υπόµνηµα: Tbs1 Θερµοκρασία ξηρού θερµοµέτρου εισερχόµενου αέρα Tw είσ/έξ Θερµοκρασία εισερχόµενου / εξερχόµενου αέρα PF Ψυκτική ισχύς PA Συνολική απορροφούµενη ηλεκτρική ισχύς για µοντέλα µε αντλία νερού 13

14 Ψυκτικές αποδόσεις (MCΕ-C) Υπόµνηµα: Tbs1 Θερµοκρασία ξηρού θερµοµέτρου εισερχόµενου αέρα Tw είσ/έξ Θερµοκρασία εισερχόµενου / εξερχόµενου αέρα PF Ψυκτική ισχύς PA Συνολική απορροφούµενη ηλεκτρική ισχύς για µοντέλα µε αντλία νερού 14

15 Ψυκτικές αποδόσεις (MCΕ-H) Υπόµνηµα: Tbs1 Θερµοκρασία ξηρού θερµοµέτρου εισερχόµενου αέρα Tw είσ/έξ Θερµοκρασία εισερχόµενου / εξερχόµενου αέρα PF Ψυκτική ισχύς PA Συνολική απορροφούµενη ηλεκτρική ισχύς για µοντέλα µε αντλία νερού 15

16 Ψυκτικές αποδόσεις (MCΕ-H) Υπόµνηµα: Tbs1 Θερµοκρασία ξηρού θερµοµέτρου εισερχόµενου αέρα Tw είσ/έξ Θερµοκρασία εισερχόµενου / εξερχόµενου αέρα PF Ψυκτική ισχύς PA Συνολική απορροφούµενη ηλεκτρική ισχύς για µοντέλα µε αντλία νερού 16

17 Θερµικές αποδόσεις (MCΕ-H) Υπόµνηµα: Tbs1 Θερµοκρασία ξηρού θερµοµέτρου εισερχόµενου αέρα Tw είσ/έξ Θερµοκρασία εισερχόµενου / εξερχόµενου αέρα PF Ψυκτική ισχύς PA Συνολική απορροφούµενη ηλεκτρική ισχύς για µοντέλα µε αντλία νερού RH Σχετική υγρασία 17

18 Θερµικές αποδόσεις (MCΕ-H) Υπόµνηµα: Tbs1 Θερµοκρασία ξηρού θερµοµέτρου εισερχόµενου αέρα Tw είσ/έξ Θερµοκρασία εισερχόµενου / εξερχόµενου αέρα PF Ψυκτική ισχύς PA Συνολική απορροφούµενη ηλεκτρική ισχύς για µοντέλα µε αντλία νερού RH Σχετική υγρασία Στις αντλίες θερµότητας (λειτουργία χειµώνος), η πραγµατική θερµική ισχύς µπορεί να είναι χαµηλότερη από τις τιµές που φαίνονται στους πίνακες, λόγω των κύκλων απόψυξης. Για να υπολογίσουµε την πραγµατική θερµική ισχύς, πολλαπλασιάζουµε την ισχύ µε τους συντελεστές διόρθωσης Χειριστήριο Θερµοκρασία αέρα ξηρού θερµοµέτρου ( ο C) >5 µchiller2 0,89 0,88 0,94 1 PCO XS 0,91 0,90 0,

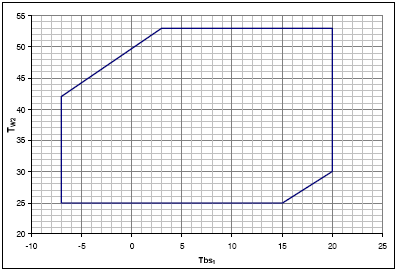

19 Επίπεδα θορύβου Υπόµνηµα: Lp A Α υπολογισµένη ολική ηχητική πίεση (10 m απόσταση, συντελεστής κατεύθυνσης 2) Lw Επίπεδο θορύβου στην οκτάβα Lw A Α υπολογισµένη ολική ηχητική ισχύς Όρια λειτουργίας Τα παρακάτω γραφήµατα αποτυπώνουν τα όρια λειτουργίας των µονάδων MCE (για περίπτωση συνεχούς λειτουργίας) σε σχέση µε την εξωτερική θερµοκρασία περιβάλλοντος. Πεδία λειτουργίας Ψύκτης Αντλία θερµότητας Ελάχιστη Μέγιστη Ελάχιστη Μέγιστη Θερµοκρασία νερού εισόδου ο C Θερµοκρασία νερού εξόδου ο C Θερµικό διαφορικό νερού ο C Θερµοκρασία περιβάλλοντος ο C Για µεταβατικές περιόδους τιµές µέχρι 25 ο C επιτρέπονται 2 Τιµή η οποία µπορεί να επιτευχθεί για θερµοκρασία περιβάλλοντος µεγαλύτερη των 0 ο C 3 Λειτουργία µε σύστηµα ελέγχου συµπύκνωσης: θερµοκρασία αέρα -15 ο C Προσοχή!!! Οι µονάδες έχουν σχεδιασθεί να λειτουργούν µε θερµοκρασία νερού και αέρα όπως φαίνονται στους πίνακες µε τα όρια λειτουργίας. Προσπάθεια να λειτουργήσουν εκτός των αναφερόντων ορίων θα δηµιουργηθούν ανεπανόρθωτες βλάβες στην µονάδα. 19

20 Υπόµνηµα: Λειτουργία ψύξης TBS1 Εξωτερική θερµοκρασία (ξηρού θερµοµέτρου) Tw2 Θερµοκρασία εξερχόµενου νερού OPZ 1 Λειτουργία µε σύστηµα ελέγχου συµπύκνωσης OPZ 2 Λειτουργία µε γλυκόλη + σύστηµα χαµηλής θερµοκρασίας OPZ 1+2 Λειτουργία µε σύστηµα ελέγχου συµπύκνωσης + γλυκόλη + σύστηµα χαµηλής θερµοκρασίας EEV Λειτουργία µε ηλεκτρονική βαλβίδα εκτονώσεως STD Λειτουργία στάνταρτ µονάδας Υπόµνηµα: Λειτουργία θέρµανσης TBS1 Tw2 Εξωτερική θερµοκρασία (ξηρού θερµοµέτρου) Θερµοκρασία εξερχόµενου νερού 20

21 Οι µονάδες MCE λειτουργούν και µε µείγµατα νερού και αιθυλικής αλκοόλης µέχρι 30%. Συντελεστές υπολογισµού Πτώση / άνοδος θερµοκρασίας νερού διαφορετική από 5 ο C Εντοπίστε τις αποδόσεις της µονάδας όσον αφορά τη λειτουργία της θερµοκρασίας του εξερχόµενου νερού και πολλαπλασιάστε τις µε το συντελεστή που φαίνεται στον παρακάτω πίνακα. Υπόµνηµα: T w C PF/PT C PΑ C Qw C pw1 ιαφορικό µεταξύ θερµοκρασία εξόδου εισόδου νερού Συντελεστής διόρθωσης για ψυκτική / θερµική ισχύς Συντελεστής διόρθωσης για ηλεκτρική ισχύς εισόδου Συντελεστής διόρθωσης παροχής νερού Συντελεστής διόρθωσης πτώσης πίεσης Λύση γλυκόλης και νερού Με την ελάχιστη θερµοκρασία εξερχόµενου νερού, εντοπίστε το ποσοστό γλυκόλης και τους συντελεστές υπολογισµού, χρησιµοποιώντας τον παρακάτω πίνακα. Ποσοστό γλυκόλης 0% 10% 20% 30% 40% Ελάχιστη θερµοκρασία παραγόµενου νερού 5 ο C 2 ο C -5 ο C -10 ο C -15 ο C Θερµοκρασία πήξης µίγµατος 0 ο C -4 ο C -14 ο C -18 ο C -24 ο C Συντελεστής διόρθωσης ισχύς 1,000 0,998 0,994 0,989 0,983 Συντελεστής διόρθωσης παροχής νερού 1,000 1,047 1,094 1,140 1,199 Συντελεστής διόρθωσης πτώσης πιέσεως 1,000 1,157 1,352 1,585 1,860 21

22 Πτώση πίεσης στη µεριά του νερού Τα ακόλουθα διαγράµµατα δείχνουν πτώσεις πίεσης στον εξατµιστή ( pw) σύµφωνα µε την παροχή του νερού (Qw) µε µέση θερµοκρασία νερού 10 ο C. Πτώση πίεσης στο φίλτρο νερού Τα ακόλουθα διαγράµµατα δείχνουν πτώσεις πίεσης στο φίλτρο νερού ( pw) σύµφωνα µε την παροχή του νερού (Qw) µε µέση θερµοκρασία νερού 10 ο C 22

23 ιαθέσιµο µανοµετρικό ύψος Τα ακόλουθα διαγράµµατα δείχνουν το διαθέσιµο µανοµετρικό ύψος (Pu) σύµφωνα µε την παροχή του νερού (Qw) µε µέση θερµοκρασία νερού 10 ο C. Η πτώσης πίεσης στο φίλτρο νερού δεν υπολογίζεται. Κύκλωµα νερού Όταν εγκαθίσταται το κύκλωµα νερού µιας µονάδας, είναι καλό να ακολουθούνται οι παρακάτω οδηγίες και σε κάθε περίπτωση να υπάρχει συµµόρφωση µε τους τοπικούς ή εθνικούς κανονισµούς. Συνδέστε τους σωλήνες στον ψύκτη χρησιµοποιώντας εύκαµπτες συνδέσεις ώστε να αποφευχθεί η µετάδοση κραδασµών και να εξουδετερωθούν ενδεχόµενες θερµικές διαστολές. Συνίσταται η τοποθέτηση των παρακάτω εξαρτηµάτων στους σωλήνες: Συσκευές ένδειξης της θερµοκρασίας και της πίεσης για συνήθη συντήρηση και παρακολούθηση της µονάδας. Ελέγχοντας την πίεση στις υδραυλικές συνδέσεις θα έχετε τη δυνατότητα να διαπιστώσετε αν το δοχείο διαστολής λειτουργεί σωστά και να αντιληφθείτε ενδεχόµενες διαρροές στην εγκατάσταση. Παγίδες στους σωλήνες εισόδου και εξόδου για µετρήσεις της θερµοκρασίας, οι οποίες παρέχουν την άµεση ανάγνωση της θερµοκρασίας. Βάνες για την αποµόνωση της µονάδας από το κύκλωµα νερού. Φίλτρο µε µεταλλικό πλέγµα (σωλήνες εισόδου), το οποίο δεν ξεπερνά το 1 mm, για την προστασία του εναλλάκτη από άλατα και ακαθαρσίες που µπορεί να βρίσκονται στους σωλήνες. Βαλβίδες εξαερισµού, οι οποίες πρέπει να τοποθετούνται στα υψηλότερα σηµεία του κυκλώµατος νερού για την περίπτωση εξόδου του αέρα. (Στους εσωτερικούς σωλήνες της µονάδας υπάρχουν µικρά εξαεριστικά για τον εξαερισµό της µονάδας: αυτό µπορεί να γίνει µόνο όταν η µονάδα αποσυνδεθεί από την ηλεκτρική τροφοδοσία). Βάνα αποχέτευσης και, όπου είναι απαραίτητο, µια δεξαµενή αποχέτευσης για την εκκένωση της µονάδας σε περίπτωση συντήρησης ή όταν η µονάδα είναι εκτός συντήρησης στο τέλος της περιόδου. (Μία βάνα αποχέτευσης 1 παρέχεται µε το προαιρετικό δοχείο αδρανείας: η λειτουργία αυτή µπορεί να πραγµατοποιηθεί µόνο όταν η µονάδα είναι αποσυνδεδεµένη από την ηλεκτρική τροφοδοσία). Είναι πολύ σηµαντικό η εισερχόµενη τροφοδοσία νερού να γίνει στη σύνδεση που φέρει τη σηµείωση είσοδος νερού. Ειδάλλως ο εξατµιστής θα διατρέξει κίνδυνο παγώµατος αφού ο θερµοστάτης κατά του πάγου δεν θα µπορεί να λειτουργήσει. Επίσης (κατά την αναστροφή) ο ψυκτικός κύκλος δεν θα εκτελεστεί σωστά µε αποτέλεσµα ενδεχόµενες δυσλειτουργίες. Οι διαστάσεις και η θέση των υδραυλικών συνδέσεων φαίνονται στους πίνακες διαστάσεων στο τέλος του εγχειριδίου. Το κύκλωµα νερού πρέπει να εγκατασταθεί µε τέτοιο τρόπο ώστε να εγγυάται ότι η ονοµαστική παροχή του νερού που τροφοδοτεί τον εξατµιστή, παραµένει σταθερή (+/- 15%) σε όλες τις συνθήκες λειτουργίας. Ένα στάνταρ χαρακτηριστικό των µονάδων MCΕ είναι µια συσκευή για τον έλεγχο της παροχής (διακόπτης ροής ή διακόπτης διαφορικής πίεσης) στο κύκλωµα νερού, στην περιοχή δίπλα στον εξατµιστή. 23

24 Σύστηµα περιεκτικότητας νερού και πλήρωση δοχείου διαστολής Σε µονάδες χωρίς δοχείο αδρανείας είναι απαραίτητο να πιστοποιήσουµε ότι η περιεκτικότητα του νερού στο σύστηµα δεν πέφτει κάτω από 3,5 λίτρα ανά αποδιδόµενο kw της µονάδας, στην λειτουργία της ψύξης και 4,5 λίτρα / kw στην λειτουργία της θέρµανσης. Αυτό είναι απαραίτητο έτσι ώστε να µην εµφανιστούν φαινόµενα παγώµατος του νερού. Το δοχείο διαστολής είναι προπληρωµένο µε 1,5 bar πίεση, για συστήµατα µε υψοµετρική διαφορά 13 µέτρων. Για µεγαλύτερες υψοµετρικές διαφορές ανατρέξτε στο παρακάτω πίνακα. Σε καµία περίπτωση δεν πρέπει να ξεπεράσουµε την µέγιστη υψοµετρική διαφορά των 35 µέτρων Υπόµνηµα: Η P i C max Υψοµετρική διαφορά Πίεση στο δοχείο διαστολής Μέγιστη περιεκτικότητα νερού στο σύστηµα 24

25 Υδραυλικά κυκλώµατα MCE (ΕΞΑΤΜΙΣΤΗΣ) ΕΙΣΟ ΟΣ Προαιρετικό ΕΞΟ ΟΣ MCE (ΕΞΑΤΜΙΣΤΗΣ & ΑΝΤΛΙΑ ΝΕΡΟΥ) ΕΙΣΟ ΟΣ Προαιρετικό ΕΞΟ ΟΣ MCE (ΕΞΑΤΜΙΣΤΗΣ & ΟΧΕΙΟ Α ΡΑΝΕΙΑΣ) Μόνο για τα µοντέλα MCE ΕΙΣΟ ΟΣ Προαιρετικό ΕΞΟ ΟΣ MCE (ΕΞΑΤΜΙΣΤΗΣ, ΑΝΤΛΙΑ ΝΕΡΟΥ & ΟΧΕΙΟ Α ΡΑΝΕΙΑΣ) ΕΙΣΟ ΟΣ Μόνο για τα µοντέλα MCE Προαιρετικό ΕΞΟ ΟΣ Υπόµνηµα: FM Φίλτρο νερού ΡD ιακόπτης διαφορικής πίεσης EV Εξατµιστής MA Μανόµετρο νερού P Αντλία νερού RC Βάνα πλήρωσης κυκλώµατος RS Βάνα εκκένωσης κυκλώµατος VAS Αυτόµατο εξαεριστικό VE οχείο διαστολής VS Βαλβίδα ασφαλείας 25

26 Ηλεκτρικά δεδοµένα MCE 009M Μέγιστη ισχύς εισόδου KW 5,1 7,2 8,6 8,9 10,5 12,5 13,6 15,7 17,4 19,1 22,1 22,7 Μέγιστη απορρόφηση ρεύµατος A 26,3 14,4 16,9 17,4 20,0 24,3 26,2 29,7 32,6 34,6 39,6 40,6 Απορροφούµενο ρεύµα εκκίνησης A Ισχύς κινητήρα του ανεµιστήρα KW 0,135 0,135 0,135 0,135 0,135 0,135 0,135 0,135 0,135 0,900 0,900 0,900 Ρεύµα κινητήρα του ανεµιστήρα A 0,64 0,64 0,64 0,64 0,64 0,64 0,64 0,64 0,64 1,62 1,62 1,62 Ισχύς κινητήρα της αντλίας KW 0,37 0,37 0,37 0,37 0,37 0,37 0,37 0,37 0,37 0,55 0,55 0,55 Ρεύµα κινητήρα της αντλίας A 2,00 2,00 2,00 2,00 2,00 2,00 2,00 2,00 2,00 3,00 3,00 3,00 Τροφοδοσία V/f/Hz 230/1/ / 3 / 50 Εφεδρική τροφοδοσία V/f/Hz 230 / 1 / 50 ιάµετρος ηλεκτρικών καλωδίων mm Καλώδια σύνδεσης PCD mm 2 ΑWG22 Καλώδια σύνδεσης PCDS mm 2 1,0 Ηλεκτρική ασφάλεια F A Κεντρικός διακόπτης ηλεκτρικού κυκλώµατος IL A Η µέγιστη ισχύς εισόδου είναι η κύρια ισχύς που πρέπει να είναι διαθέσιµη για τη λειτουργία της µονάδας. - Η µέγιστη απορρόφηση ρεύµατος αναφέρεται στο ρεύµα που θα ενεργοποιήσει τις συσκευές ασφαλείας της µονάδας. Είναι το µέγιστο επιτρεπόµενο ρεύµα της µονάδας. Το µέγεθος αυτό δεν πρέπει να ξεπερνιέται ποτέ. Πρέπει να χρησιµοποιείται σαν αναφορά για τον εντοπισµό του µεγέθους της γραµµής ισχύος τροφοδοσίας και των σχετικών συσκευών ασφαλείας (απευθυνθείτε στο ηλεκτρικό διάγραµµα που διατίθεται µε τις µονάδες). ιάγραµµα που δείχνει τις ηλεκτρικές συνδέσεις µεταξύ MCE και του αποµακρυσµένου χειριστηρίου PCDS / PCD ΣΗΜΑ ΓΕΝΙΚΟΥ ΣΥΝΑΓΕΡΜΟΥ ΕΝΑΛΛΑΓΗ ΧΕΙΜΩΝΑ / ΘΕΡΟΥΣ ΙΑΚΟΠΤΗΣ ΟΝ/OFF ΠΑΡΟΧΗ PCDS ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ ΜΟΝΑ ΑΣ ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ ΜΟΝΑ ΑΣ 26

27 ΙΑΣΤΑΣΕΙΣ MCE Υπόµνηµα 1. είσοδος νερού 1 ¼ θυληκή 5. Άδειασµα νερού ½ θυληκή 2. έξοδος νερού 1 ¼ θυληκή 6. Παροχή ρευµατος Φ37 mm 3. βαλβίδα ασφαλείας 7. Ηλεκτρικός πίνακας 4. παροχή νερού ½ αρσενική 8. Σηµεία τοποθέτησης αντικραδασµικών εδράσεως 27

28 MCE Υπόµνηµα 5. είσοδος νερού 1 ¼ θυληκή 5. Άδειασµα νερού ½ θυληκή 6. έξοδος νερού 1 ¼ θυληκή 6. Παροχή ρευµατος Φ37 mm 7. βαλβίδα ασφαλείας 7. Ηλεκτρικός πίνακας 8. παροχή νερού ½ αρσενική 8. Σηµεία τοποθέτησης αντικραδασµικών εδράσεως 28

29 MCE Υπόµνηµα 9. είσοδος νερού 1 ¼ θυληκή 5. Άδειασµα νερού ½ θυληκή 10. έξοδος νερού 1 ¼ θυληκή 6. Παροχή ρευµατος Φ37 mm 11. βαλβίδα ασφαλείας 7. Ηλεκτρικός πίνακας 12. παροχή νερού ½ αρσενική 8. Σηµεία τοποθέτησης αντικραδασµικών εδράσεως 29

30 Απαιτούµενος ελεύθερος χώρος εγκατάστασης Για να διασφαλιστεί η κατάλληλη λειτουργία της µονάδας και η πρόσβαση σε περιπτώσεις συντήρησης, είναι απαραίτητο να ακολουθηθούν οι ακόλουθες απαιτήσεις για τον ελεύθερο χώρο εγκατάστασης, όπως φαίνεται στα παρακάτω σχήµατα. Εξασφαλίστε ότι δεν υπάρχουν εµπόδια µπροστά από τους ανεµιστήρες όπου εξέρχεται ο αέρας. Εναλλάκτης θερµότητας συνδέσεις νερού Ηλεκτρικός πίνακας Εναλλάκτης θερµότητας συνδέσεις νερού Ηλεκτρικός πίνακας 30

31 Εναλλάκτης θερµότητας συνδέσεις νερού Ηλεκτρικός πίνακας Εναλλάκτης θερµότητας Έδραση Αντικραδασµικά εδράσεως Ψυκτική ισχύς: θερµοκρασία νερού 7/12 ο C, θερµοκρασία αέρα 27 ο C ξηρού βολβού,19 ο C υγρού βολβού. 47% σχετική υγρασία Θερµική ισχύς: θερµοκρασία εισόδου νερού 50 ο C, ίδια παροχή νερού όπως µε την ψύξη, θερµοκρασία αέρα 20 ο C Επίπεδο ηχητικής ισχύς: σύµφωνα µε ISO 3741 & ISO 3742 Επίπεδο ηχητικής πιέσεως υπολογισµένο σε απόσταση 1 µέτρου, συντελεστής κατεύθυνσης 4. 31
