1 ISNet Intelligent Systems Networks JA-63 PROFI ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΣΥΣΤΗΜΑ ΣΥΝΑΓΕΡΜΟΥ

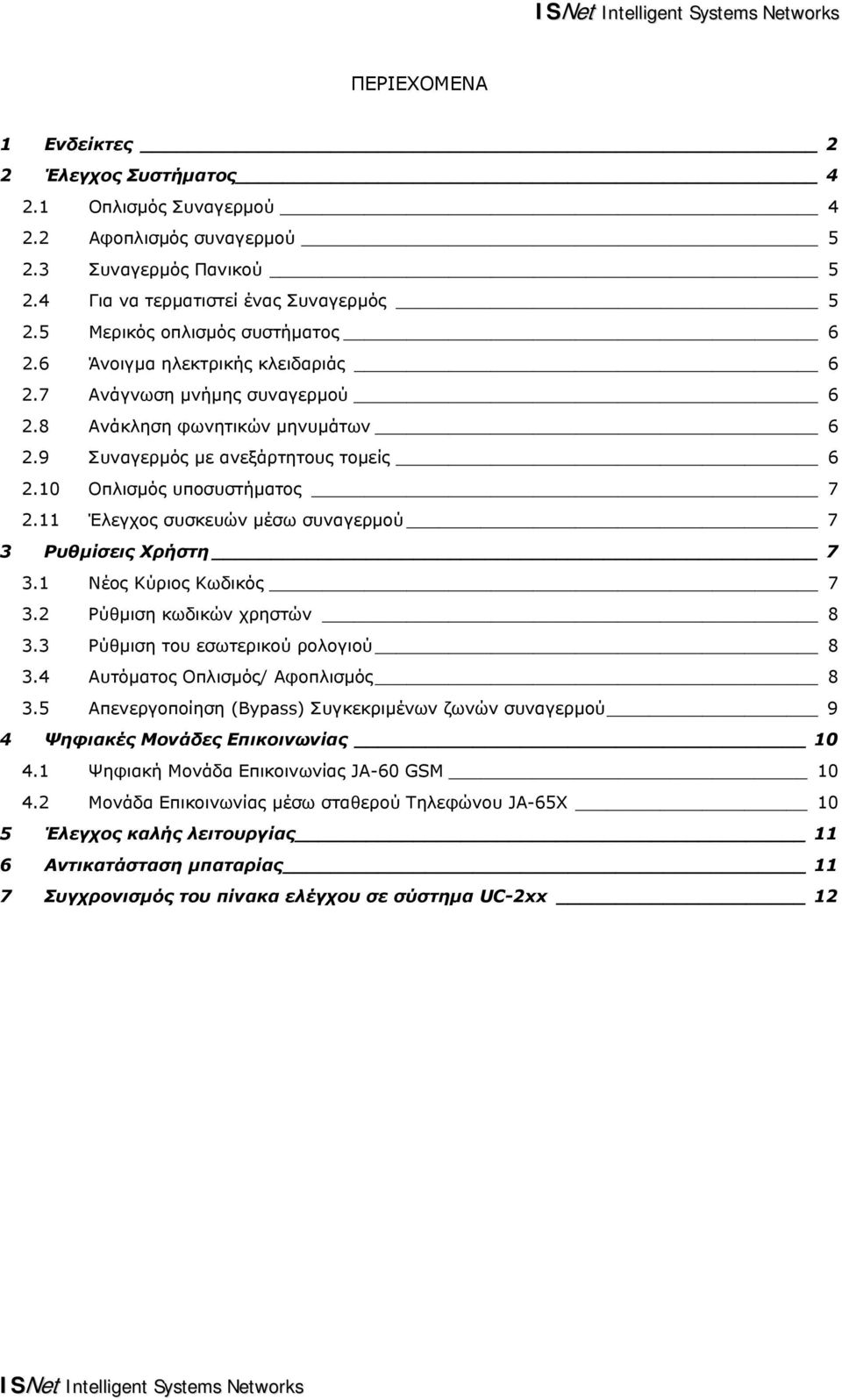

2 ISNet Intelligent Systems Networks ΠΕΡΙΕΧΟΜΕΝΑ 1 Ενδείκτες 2 2 Έλεγχος Συστήματος Οπλισμός Συναγερμού Αφοπλισμός συναγερμού Συναγερμός Πανικού Για να τερματιστεί ένας Συναγερμός Μερικός οπλισμός συστήματος Άνοιγμα ηλεκτρικής κλειδαριάς Ανάγνωση μνήμης συναγερμού Ανάκληση φωνητικών μηνυμάτων Συναγερμός με ανεξάρτητους τομείς Οπλισμός υποσυστήματος Έλεγχος συσκευών μέσω συναγερμού 7 3 Ρυθμίσεις Χρήστη Νέος Κύριος Κωδικός Ρύθμιση κωδικών χρηστών Ρύθμιση του εσωτερικού ρολογιού Αυτόματος Οπλισμός/ Αφοπλισμός Απενεργοποίηση (Bypass) Συγκεκριμένων ζωνών συναγερμού 9 4 Ψηφιακές Μονάδες Επικοινωνίας Ψηφιακή Μονάδα Επικοινωνίας JA-60 GSM Μονάδα Επικοινωνίας μέσω σταθερού Τηλεφώνου JA-65X 10 5 Έλεγχος καλής λειτουργίας 11 6 Αντικατάσταση μπαταρίας 11 7 Συγχρονισμός του πίνακα ελέγχου σε σύστημα UC-2xx 12 ISNet Intelligent Systems Networks

3 1 Ενδείκτες Η κατάσταση του συστήματος συναγερμού απεικονίζεται στο πληκτρολόγιο. Μπορούν να υπάρχουν περισσότερα από ένα πληκτρολόγια ανά σύστημα και στην περίπτωση αυτή όλα θα έχουν τις ίδιες ενδείξεις. Οι φωτεινοί ενδείκτες του πληκτρολογίου καθώς και η ψηφιακές ενδείξεις ενημερώνουν το χρήστη για την λειτουργία του συστήματος συναγερμού. Ενδείκτες Alarm: Συναγερμός που προκαλείται από εισβολή, καπνό, διαρροή αερίου κ.λ.π. Tamper: Ένδειξη παραβίασης. Προκαλείται από το άνοιγμα κουτιού συσκευής, καταστροφή ανιχνευτή, μεγάλο αριθμό εσφαλμένων προσπαθειών εισαγωγής λάθος κωδικού. Fault: Κλείσιμο τροφοδοσίας ρεύματος, διακοπή επικοινωνίας με κάποιον από τους αισθητήρες (λεπτομέρειες μπορεί να δει κανείς με το πάτημα του κουμπιού Ν). Battery: Η μπαταρία της συσκευής που υποδεικνύεται στον ενδείκτη είναι χαμηλή. (δείτε ενέργειες αντικατάστασης μπαταρίας) Armed: Συνεχής φωτεινή ένδειξη = οπλισμένο σύστημα, αργό παλλόμενο φως = καθυστέρηση εξόδου, γρήγορο παλλόμενο φως = καθυστέρηση εισόδου. Power: Συνεχής φωτεινή ένδειξη = Παροχή ρεύματος και εφεδρική μπαταρία Ο.Κ., παλλόμενο φως = πρόβλημα στην Παροχή ρεύματος ή στην εφεδρική μπαταρία, σβηστό φως = ο πίνακας ελέγχου δεν έχει τροφοδοσία ρεύματος. Ασύρματος ανιχνευτής 12 Ενσύρματη ζώνη 2 Το σχετικό συμβάν ( Συναγερμός, παραβίαση, σφάλμα επικοινωνίας ή ανεπαρκής μπαταρία) αφορά τον ασύρματο ανιχνευτή 12. Το σχετικό συμβάν ( Συναγερμός, παραβίαση, σφάλμα επικοινωνίας ή ανεπαρκής μπαταρία) αφορά τον ενσύρματο ανιχνευτή 2. Ασύρματος ελεγκτής 3 Το σχετικό συμβάν αφορά τον ασύρματο ελεγκτή 3 (τηλεκοντρόλ, πληκτρολόγιο, κουμπί πανικού). Πίνακας Ελέγχου Το σχετικό συμβάν (παραβίαση η σφάλμα επικοινωνίας) προκλήθηκε από τον πίνακα ελέγχου. Ασύρματη σειρήνα Το σχετικό συμβάν ( Συναγερμός, παραβίαση, σφάλμα επικοινωνίας ή ανεπαρκής μπαταρία) αφορά την ασύρματη σειρήνα. Σελίδα 2 από 16

4 Υποπίνακας ελέγχου Line Τηλεφωνική γραμμή Το σχετικό συμβάν ( Συναγερμός, παραβίαση, σφάλμα επικοινωνίας ή ανεπαρκής μπαταρία) αφορά υποπίνακα ελέγχου. Το σχετικό συμβάν (παραβίαση, ή σφάλμα επικοινωνίας) αφορά την τηλεφωνική γραμμή. digital Ψηφιακός δίαυλος Το σχετικό συμβάν (παραβίαση, ή σφάλμα επικοινωνίας) αφορά κάποια συσκευή (πληκτρολόγιο ή υπολογιστή) ή οποία είναι συνδεδεμένη στον ψηφιακό δίαυλο ελέγχου. False Αποτυχία επικοινωνίας Το ασύρματο πληκτρολόγιο έχασε επικοινωνία με τον πίνακα ελέγχου. Error Σφάλμα Σφάλμα κατά τη διάρκεια του αυτοελέγχου καλέστε τεχνικό. User Mode Κατάσταση ρύθμισης από Χρήστη Home Arming Οπλισμός με παρουσία ανθρώπων στο σπίτι A Τομέας οπλισμένος Εξουσιοδοτημένος χρήστης μπορεί στην κατάσταση αυτή να ελέγξει το σύστημα, να απενεργοποιήσει ζώνες, να αλλάξει μπαταρίες να καταγράφει φωνητικά μηνύματα να προγραμματίζει τηλεφωνικά νούμερα και να ρυθμίζει. Το σύστημα του συναγερμού είναι μερικώς οπλισμένο. Συγκεκριμένοι ανιχνευτές έχουν απενεργοποιηθεί ( κάποιος ένοικος παραμένει στο σπίτι). Ο Τομέας Α είναι οπλισμένος (σε διαιρεμένο σε τομείς σύστημα συναγερμού). Β Τομέας οπλισμένος Ο Τομέας Β είναι οπλισμένος (σε διαιρεμένο σε τομείς σύστημα συναγερμού). Πλήρης Οπλισμός Το σύστημα είναι πλήρως οπλισμένο. bypass Απενεργοποίηση ζωνών Ενημερωτικό μήνυμα που εμφανίζεται όταν υπάρχουν απενεργοποιημένοι αισθητήρες κατά τη διάρκεια οπλισμού. Σελίδα 3 από 16

5 Πατήθηκε πλήκτρο Ο συναγερμός περιμένει περισσότερα ψηφία για ολοκλήρωση της εισαγωγής εντολής. Programming Κατάσταση προγραμματισμού Κατάσταση για προγραμματισμό και έλεγχο από τον εγκαταστάτη. 2 Έλεγχος Συστήματος Το σύστημα μπορεί να ελεγχθεί από το πληκτρολόγιο και από το τηλεκοντρόλ. Κωδικοί Χρηστών. Μπορούν να χρησιμοποιηθούν για να οπλίσουν, να αφοπλίσουν τον συναγερμό και για να διακόψουν έναν συναγερμό σε εξέλιξη. Καθορίζονται έως 14 διαφορετικοί κωδικοί χρηστών. Οι κωδικοί είναι κενοί σαν αρχική εργοστασιακή ρύθμιση και ρυθμίζονται από τον κύριο χρήστη (βλέπε παράγραφο 3.2). Κύριος Κωδικός Είναι ένας επιπλέον (15 ος ) κωδικός για τον κύριο χρήστη. Ο κωδικός αυτός χρησιμοποιείται για να ενεργοποιείται και να απενεργοποιείται ο συναγερμός, χρησιμοποιείται για να ρυθμιστούν οι υπόλοιποι 14 κωδικοί χρηστών και για να εισέλθει ο συναγερμός σε κατάσταση ρύθμισης από χρήστη (user mode) (βλέπε κεφάλαιο 3). Ο Κύριος κωδικός που έχει ρυθμιστεί εργοστασιακά είναι Ο κύρος χρηστής πρέπει να τον αλλάξει αμέσως μετά την εγκατάσταση. Κωδικός Service Είναι ένας πρόσθετος κωδικός ο οποίος χρησιμοποιείται από τον εγκαταστάτη για να προγραμματίσει το σύστημα. Ο κωδικός αυτός δεν ανακοινώνεται στον τελικό χρήστη. Εάν ένας μη έγκυρος κωδικός δοθεί για περισσότερες από τέσσερεις φορές στο συναγερμό σε συγκεκριμένη μικρή χρονική περίοδο τότε διεγείρεται συναγερμός παραβίασης. 2.1 Οπλισμός Συναγερμού Στο πληκτρολόγιο- Εισάγετε κωδικό χρήστη ή πατήστε πλήκτρο άμεσου οπλισμού. Στο τηλεκοντρόλ (RC-40) - Πιέστε το πλήκτρο A Το σύστημα συναγερμού θα κάνει χαρακτηριστικό ήχο και θα αρχίσει να μετρά ο χρόνος καθυστέρησης εξόδου. Η ένδειξη οπλισμού (ARMED) θα αναβοσβήνει κατά τη διάρκεια της καθυστέρησης εξόδου. Πρέπει να εγκαταλείψετε τον προστατευόμενο χώρο πριν να παρέλθει ο χρόνος καθυστέρησης εξόδου. Εάν κατά τη διάρκεια της διαδικασίας οπλισμού ακουστούν τέσσερα Μπίπ, το σύστημα ενημερώνει για κάποια ασυνήθιστη κατάσταση και στο πληκτρολόγιο θα εμφανιστεί ένδειξη: ALARM και αριθμός ζώνης - Η ζώνη δεν είναι έτοιμη κατά τον οπλισμό (π.χ. ανοιχτή πόρτα). Ελέγξτε την προβληματική ζώνη. Σελίδα 4 από 16

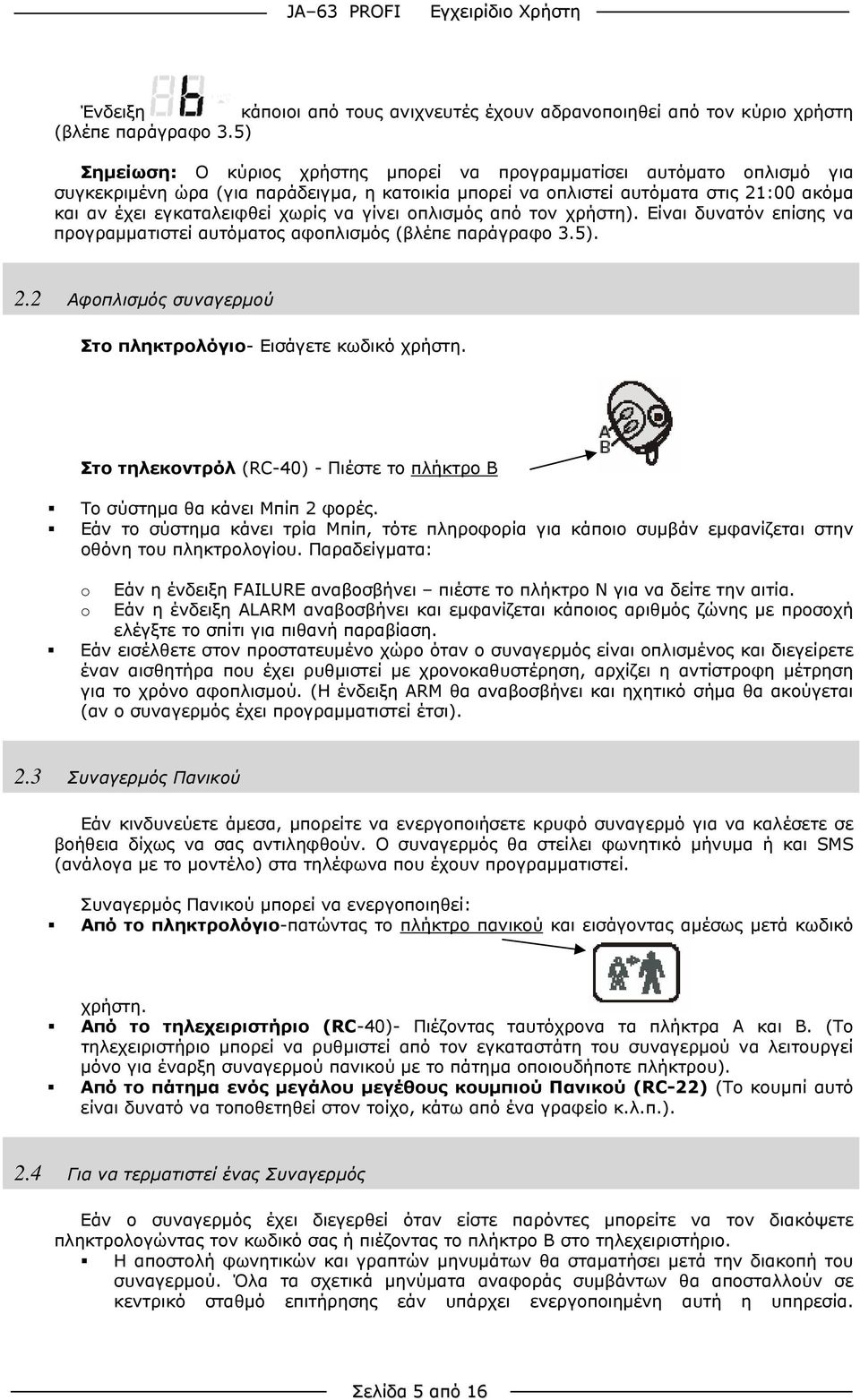

6 Ένδειξη κάποιοι από τους ανιχνευτές έχουν αδρανοποιηθεί από τον κύριο χρήστη (βλέπε παράγραφο 3.5) Σημείωση: Ο κύριος χρήστης μπορεί να προγραμματίσει αυτόματο οπλισμό για συγκεκριμένη ώρα (για παράδειγμα, η κατοικία μπορεί να οπλιστεί αυτόματα στις 21:00 ακόμα και αν έχει εγκαταλειφθεί χωρίς να γίνει οπλισμός από τον χρήστη). Είναι δυνατόν επίσης να προγραμματιστεί αυτόματος αφοπλισμός (βλέπε παράγραφο 3.5). 2.2 Αφοπλισμός συναγερμού Στο πληκτρολόγιο- Εισάγετε κωδικό χρήστη. Στο τηλεκοντρόλ (RC-40) - Πιέστε το πλήκτρο Β Το σύστημα θα κάνει Μπίπ 2 φορές. Εάν το σύστημα κάνει τρία Μπίπ, τότε πληροφορία για κάποιο συμβάν εμφανίζεται στην οθόνη του πληκτρολογίου. Παραδείγματα: o o Εάν η ένδειξη FAILURE αναβοσβήνει πιέστε το πλήκτρο Ν για να δείτε την αιτία. Εάν η ένδειξη ALARM αναβοσβήνει και εμφανίζεται κάποιος αριθμός ζώνης με προσοχή ελέγξτε το σπίτι για πιθανή παραβίαση. Εάν εισέλθετε στον προστατευμένο χώρο όταν ο συναγερμός είναι οπλισμένος και διεγείρετε έναν αισθητήρα που έχει ρυθμιστεί με χρονοκαθυστέρηση, αρχίζει η αντίστροφη μέτρηση για το χρόνο αφοπλισμού. (Η ένδειξη ARM θα αναβοσβήνει και ηχητικό σήμα θα ακούγεται (αν ο συναγερμός έχει προγραμματιστεί έτσι). 2.3 Συναγερμός Πανικού Εάν κινδυνεύετε άμεσα, μπορείτε να ενεργοποιήσετε κρυφό συναγερμό για να καλέσετε σε βοήθεια δίχως να σας αντιληφθούν. Ο συναγερμός θα στείλει φωνητικό μήνυμα ή και SMS (ανάλογα με το μοντέλο) στα τηλέφωνα που έχουν προγραμματιστεί. Συναγερμός Πανικού μπορεί να ενεργοποιηθεί: Από το πληκτρολόγιο-πατώντας το πλήκτρο πανικού και εισάγοντας αμέσως μετά κωδικό χρήστη. Από το τηλεχειριστήριο (RC-40)- Πιέζοντας ταυτόχρονα τα πλήκτρα Α και Β. (Το τηλεχειριστήριο μπορεί να ρυθμιστεί από τον εγκαταστάτη του συναγερμού να λειτουργεί μόνο για έναρξη συναγερμού πανικού με το πάτημα οποιουδήποτε πλήκτρου). Από το πάτημα ενός μεγάλου μεγέθους κουμπιού Πανικού (RC-22) (Το κουμπί αυτό είναι δυνατό να τοποθετηθεί στον τοίχο, κάτω από ένα γραφείο κ.λ.π.). 2.4 Για να τερματιστεί ένας Συναγερμός Εάν ο συναγερμός έχει διεγερθεί όταν είστε παρόντες μπορείτε να τον διακόψετε πληκτρολογώντας τον κωδικό σας ή πιέζοντας το πλήκτρο B στο τηλεχειριστήριο. Η αποστολή φωνητικών και γραπτών μηνυμάτων θα σταματήσει μετά την διακοπή του συναγερμού. Όλα τα σχετικά μηνύματα αναφοράς συμβάντων θα αποσταλλούν σε κεντρικό σταθμό επιτήρησης εάν υπάρχει ενεργοποιημένη αυτή η υπηρεσία. Σελίδα 5 από 16

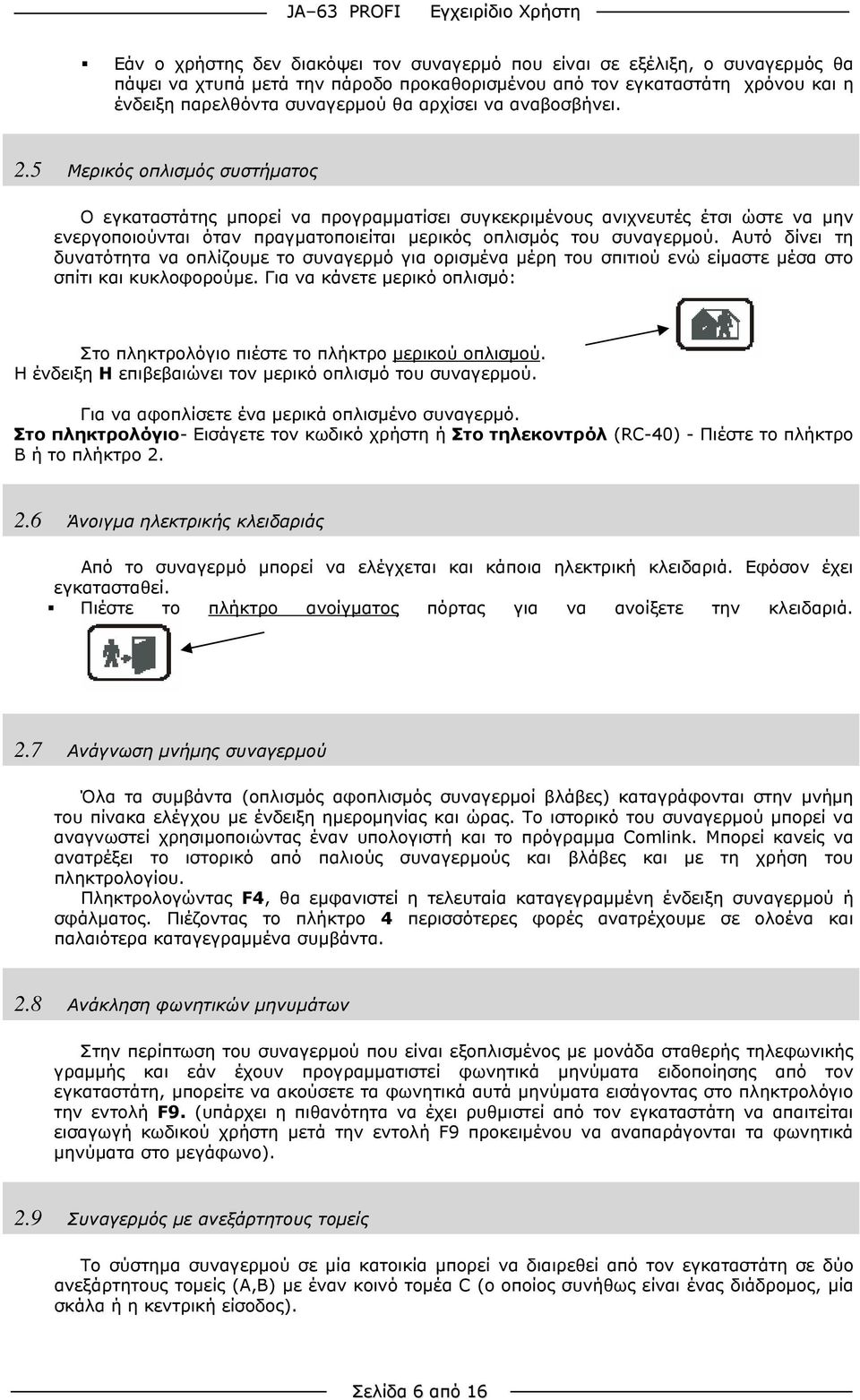

7 Εάν ο χρήστης δεν διακόψει τον συναγερμό που είναι σε εξέλιξη, ο συναγερμός θα πάψει να χτυπά μετά την πάροδο προκαθορισμένου από τον εγκαταστάτη χρόνου και η ένδειξη παρελθόντα συναγερμού θα αρχίσει να αναβοσβήνει. 2.5 Μερικός οπλισμός συστήματος Ο εγκαταστάτης μπορεί να προγραμματίσει συγκεκριμένους ανιχνευτές έτσι ώστε να μην ενεργοποιούνται όταν πραγματοποιείται μερικός οπλισμός του συναγερμού. Αυτό δίνει τη δυνατότητα να οπλίζουμε το συναγερμό για ορισμένα μέρη του σπιτιού ενώ είμαστε μέσα στο σπίτι και κυκλοφορούμε. Για να κάνετε μερικό οπλισμό: Στο πληκτρολόγιο πιέστε το πλήκτρο μερικού οπλισμού. Η ένδειξη H επιβεβαιώνει τον μερικό οπλισμό του συναγερμού. Για να αφοπλίσετε ένα μερικά οπλισμένο συναγερμό. Στο πληκτρολόγιο- Εισάγετε τον κωδικό χρήστη ή Στο τηλεκοντρόλ (RC-40) - Πιέστε το πλήκτρο Β ή το πλήκτρο Άνοιγμα ηλεκτρικής κλειδαριάς Από το συναγερμό μπορεί να ελέγχεται και κάποια ηλεκτρική κλειδαριά. Εφόσον έχει εγκατασταθεί. Πιέστε το πλήκτρο ανοίγματος πόρτας για να ανοίξετε την κλειδαριά. 2.7 Ανάγνωση μνήμης συναγερμού Όλα τα συμβάντα (οπλισμός αφοπλισμός συναγερμοί βλάβες) καταγράφονται στην μνήμη του πίνακα ελέγχου με ένδειξη ημερομηνίας και ώρας. Το ιστορικό του συναγερμού μπορεί να αναγνωστεί χρησιμοποιώντας έναν υπολογιστή και το πρόγραμμα Comlink. Μπορεί κανείς να ανατρέξει το ιστορικό από παλιούς συναγερμούς και βλάβες και με τη χρήση του πληκτρολογίου. Πληκτρολογώντας F4, θα εμφανιστεί η τελευταία καταγεγραμμένη ένδειξη συναγερμού ή σφάλματος. Πιέζοντας το πλήκτρο 4 περισσότερες φορές ανατρέχουμε σε ολοένα και παλαιότερα καταγεγραμμένα συμβάντα. 2.8 Ανάκληση φωνητικών μηνυμάτων Στην περίπτωση του συναγερμού που είναι εξοπλισμένος με μονάδα σταθερής τηλεφωνικής γραμμής και εάν έχουν προγραμματιστεί φωνητικά μηνύματα ειδοποίησης από τον εγκαταστάτη, μπορείτε να ακούσετε τα φωνητικά αυτά μηνύματα εισάγοντας στο πληκτρολόγιο την εντολή F9. (υπάρχει η πιθανότητα να έχει ρυθμιστεί από τον εγκαταστάτη να απαιτείται εισαγωγή κωδικού χρήστη μετά την εντολή F9 προκειμένου να αναπαράγονται τα φωνητικά μηνύματα στο μεγάφωνο). 2.9 Συναγερμός με ανεξάρτητους τομείς Το σύστημα συναγερμού σε μία κατοικία μπορεί να διαιρεθεί από τον εγκαταστάτη σε δύο ανεξάρτητους τομείς (A,B) με έναν κοινό τομέα C (ο οποίος συνήθως είναι ένας διάδρομος, μία σκάλα ή η κεντρική είσοδος). Σελίδα 6 από 16

8 Αυτό επιτρέπει σε έναν συγκεκριμένο χρήστη να οπλίζει και να αφοπλίζει με το κωδικό του ή με το τηλεχειριστήριο μόνο ένα συγκεκριμένο τμήμα της κατοικίας. Ο κοινός τομέας οπλίζεται αυτόματα όταν οπλιστούν και οι δύο τομείς Α και Β. Με τον κύριο κωδικό ο χρήστης μπορεί να οπλίσει και να αφοπλίσει και τους δύο τομείς. Εάν είναι αφοπλισμένοι και οι δύο τομείς και πληκτρολογηθεί ο κύριος κωδικός, το σύστημα οπλίζεται ολόκληρο. Εάν ένας από τους δύο τομείς είναι οπλισμένος και πληκτρολογηθεί ο κύριος κωδικός, το σύστημα αφοπλίζεται ολόκληρο. Όταν το πλήκτρο γρήγορου οπλισμού έχει απενεργοποιηθεί από τον εγκαταστάτη του συναγερμού τότε και μόνο τότε: Πληκτρολογώντας F1 και κύριο κωδικό θα επηρεαστεί μόνο ο τομέας Α Πληκτρολογώντας F2 και κύριο κωδικό θα επηρεαστεί μόνο ο τομέας Β Σημείωση: Στην περίπτωση συναγερμού με ανεξάρτητους τομείς δεν είναι δυνατός ο μερικός οπλισμός των τομέων Οπλισμός υποσυστήματος Σε μία μεγάλη εγκατάσταση ένας δεύτερος πίνακας ελέγχου μπορεί να έχει εγκατασταθεί υπό τον έλεγχο του κεντρικού πίνακα JA-63. Ο υποπίνακας αναφέρει όλους τους συναγερμούς και τις πιθανές βλάβες στον κεντρικό πίνακα. Ο εγκαταστάτης μπορεί να ρυθμίσει τους πίνακες έτσι ώστε καθένας να οπλίζεται με το δικό του κωδικό και το δικό του τηλεκοντρόλ. Εναλλακτικά ο δεύτερος πίνακας μπορεί να οπλίζεται και να αφοπλίζεται ταυτόχρονα με τον κεντρικό πίνακα Έλεγχος συσκευών μέσω συναγερμού Το σύστημα του συναγερμού μπορεί να ρυθμιστεί έτσι ώστε να ελέγχει κάποια ηλεκτρική συσκευή (φώτα, θέρμανση, κλιματισμό). Στην περίπτωση αυτή ό χρήστης μπορεί να λειτουργεί τη συσκευή: Τοπικά από το πληκτρολόγιο του συναγερμού. Εισάγοντας F81 για ON και F80 για OFF. Απομακρυσμένα με τη χρήση μιας κοινής τηλεφωνικής συσκευής ή με τη χρήση μηνυμάτων από κινητό τηλέφωνο (Οι δυνατότητες αυτές παρέχονται μόνο για το συναγερμό που είναι εξοπλισμένος με μονάδα GSM κινητού τηλεφώνου). 3 Ρυθμίσεις Χρήστη Οι οδηγίες που ακολουθούν απευθύνονται στον κύριο χρήστη ο οποίος και γνωρίζει τον κύριο κωδικό. Όλες οι λειτουργίες προγραμματισμού μπορούν να τερματιστούν ανά πάσα στιγμή πριν την ολοκλήρωσή τους χρησιμοποιώντας το κουμπί Ν. 3.1 Νέος Κύριος Κωδικός Ο Κύριος Κωδικός χρησιμοποιείται από τον κύριο χρήστη. Ο Κύριος κωδικός ο οποίος ορίζεται από το εργοστάσιο σαν προεπιλογή είναι ο κωδικός Ο κωδικός αυτός πρέπει να αντικατασταθεί με έναν νέο δικό σας τετραψήφιο κωδικό. Για να ορίσετε ένα νέο κωδικό θα πρέπει να αφοπλίσετε πρώτα το σύστημα συναγερμού. Για να αλλάξετε τον υπάρχοντα κύριο κωδικό εισάγετε τα εξής: F 5 xxxx yyyy yyyy Όπου xxxx είναι ο υπάρχον κωδικός και yyyy είναι ο νέος κύριος κωδικός ( ο νέος κύριος κωδικός πρέπει να εισαχθεί δύο φορές ώστε να αποφευχθεί πιθανό λάθος κατά την εισαγωγή του) Παράδειγμα: Ο υπάρχον κωδικός 1234 θα αλλάξει σε 6723 αν εισάγετε τα ακόλουθα: F Σελίδα 7 από 16

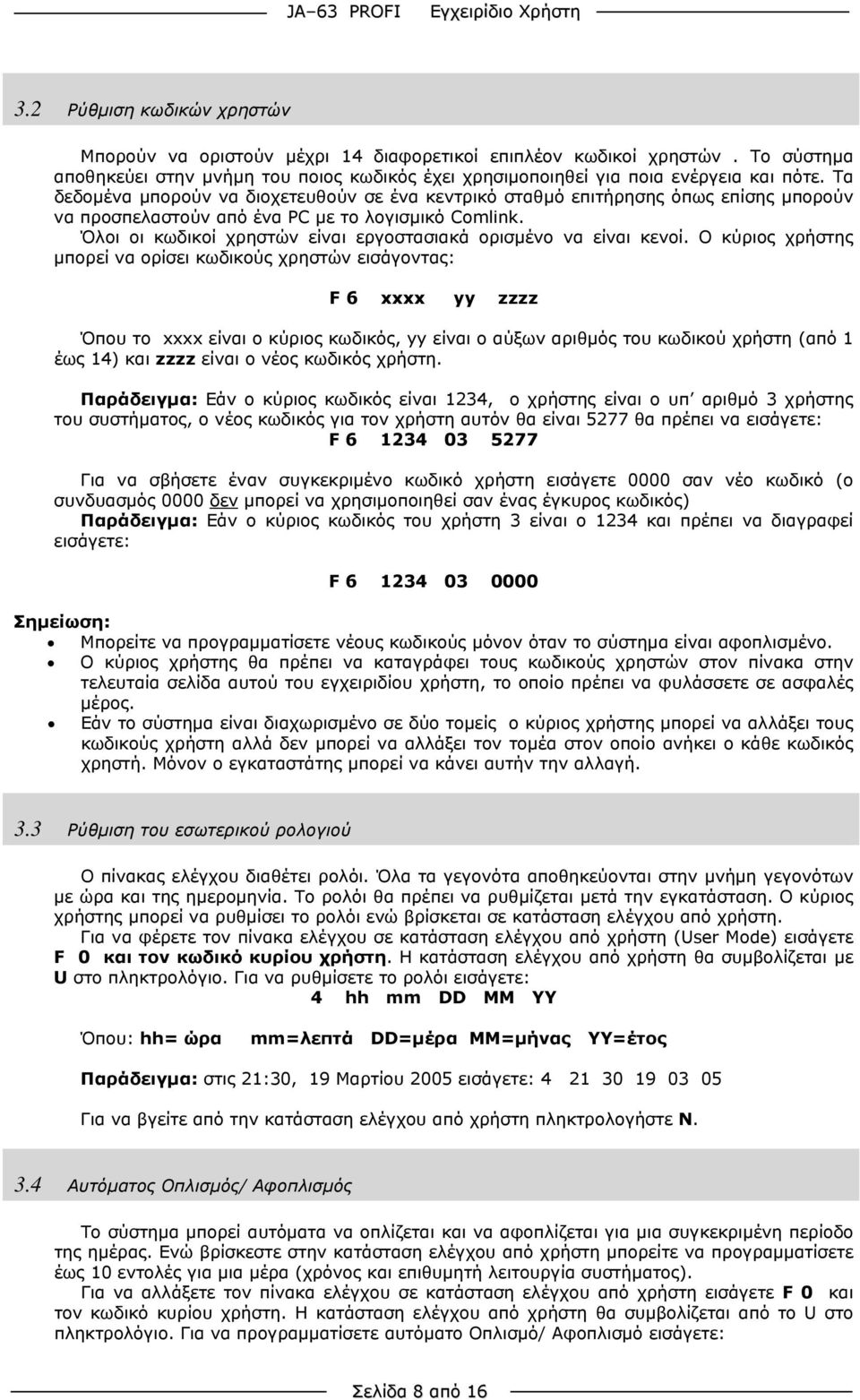

9 3.2 Ρύθμιση κωδικών χρηστών Μπορούν να οριστούν μέχρι 14 διαφορετικοί επιπλέον κωδικοί χρηστών. Το σύστημα αποθηκεύει στην μνήμη του ποιος κωδικός έχει χρησιμοποιηθεί για ποια ενέργεια και πότε. Τα δεδομένα μπορούν να διοχετευθούν σε ένα κεντρικό σταθμό επιτήρησης όπως επίσης μπορούν να προσπελαστούν από ένα PC με το λογισμικό Comlink. Όλοι οι κωδικοί χρηστών είναι εργοστασιακά ορισμένο να είναι κενοί. Ο κύριος χρήστης μπορεί να ορίσει κωδικούς χρηστών εισάγοντας: F 6 xxxx yy zzzz Όπου το xxxx είναι ο κύριος κωδικός, yy είναι ο αύξων αριθμός του κωδικού χρήστη (από 1 έως 14) και zzzz είναι ο νέος κωδικός χρήστη. Παράδειγμα: Εάν ο κύριος κωδικός είναι 1234, ο χρήστης είναι ο υπ αριθμό 3 χρήστης του συστήματος, ο νέος κωδικός για τον χρήστη αυτόν θα είναι 5277 θα πρέπει να εισάγετε: F Για να σβήσετε έναν συγκεκριμένο κωδικό χρήστη εισάγετε 0000 σαν νέο κωδικό (ο συνδυασμός 0000 δεν μπορεί να χρησιμοποιηθεί σαν ένας έγκυρος κωδικός) Παράδειγμα: Εάν ο κύριος κωδικός του χρήστη 3 είναι ο 1234 και πρέπει να διαγραφεί εισάγετε: F Σημείωση: Μπορείτε να προγραμματίσετε νέους κωδικούς μόνον όταν το σύστημα είναι αφοπλισμένο. Ο κύριος χρήστης θα πρέπει να καταγράφει τους κωδικούς χρηστών στον πίνακα στην τελευταία σελίδα αυτού του εγχειριδίου χρήστη, το οποίο πρέπει να φυλάσσετε σε ασφαλές μέρος. Εάν το σύστημα είναι διαχωρισμένο σε δύο τομείς ο κύριος χρήστης μπορεί να αλλάξει τους κωδικούς χρήστη αλλά δεν μπορεί να αλλάξει τον τομέα στον οποίο ανήκει ο κάθε κωδικός χρηστή. Μόνον ο εγκαταστάτης μπορεί να κάνει αυτήν την αλλαγή. 3.3 Ρύθμιση του εσωτερικού ρολογιού O πίνακας ελέγχου διαθέτει ρολόι. Όλα τα γεγονότα αποθηκεύονται στην μνήμη γεγονότων με ώρα και της ημερομηνία. Το ρολόι θα πρέπει να ρυθμίζεται μετά την εγκατάσταση. Ο κύριος χρήστης μπορεί να ρυθμίσει το ρολόι ενώ βρίσκεται σε κατάσταση ελέγχου από χρήστη. Για να φέρετε τον πίνακα ελέγχου σε κατάσταση ελέγχου από χρήστη (User Mode) εισάγετε F 0 και τον κωδικό κυρίου χρήστη. Η κατάσταση ελέγχου από χρήστη θα συμβολίζεται με U στο πληκτρολόγιο. Για να ρυθμίσετε το ρολόι εισάγετε: 4 hh mm DD MM YY Όπου: hh= ώρα mm=λεπτά DD=μέρα MM=μήνας YY=έτος Παράδειγμα: στις 21:30, 19 Μαρτίου 2005 εισάγετε: Για να βγείτε από την κατάσταση ελέγχου από χρήστη πληκτρολογήστε N. 3.4 Αυτόματος Οπλισμός/ Αφοπλισμός Το σύστημα μπορεί αυτόματα να οπλίζεται και να αφοπλίζεται για μια συγκεκριμένη περίοδο της ημέρας. Ενώ βρίσκεστε στην κατάσταση ελέγχου από χρήστη μπορείτε να προγραμματίσετε έως 10 εντολές για μια μέρα (χρόνος και επιθυμητή λειτουργία συστήματος). Για να αλλάξετε τον πίνακα ελέγχου σε κατάσταση ελέγχου από χρήστη εισάγετε F 0 και τον κωδικό κυρίου χρήστη. Η κατάσταση ελέγχου από χρήστη θα συμβολίζεται από το U στο πληκτρολόγιο. Για να προγραμματίσετε αυτόματο Οπλισμό/ Αφοπλισμό εισάγετε: Σελίδα 8 από 16

10 64 n a hh mm όπου: n= αύξων αριθμός εντολής από 0 έως 9 a= επιθυμητή λειτουργία συστήματος (βλέπε πίνακα λειτουργιών) hh= ώρα (από 00 έως 23) mm= λεπτά (από 00 έως 59) Πίνακας λειτουργιών συστήματος Αύξων αριθμός Χωρίς διαχωρισμό σε τομείς Με Διαχωρισμό σε 2 τομείς 0 Καμία λειτουργία Καμία λειτουργία 1 Οπλισμός όλων Οπλισμός όλων 2 Αφοπλισμός Αφοπλισμός όλων 3 Μερικός Οπλισμός Οπλισμός Α 4 Μερικός Οπλισμός Οπλισμός Β 5 Αφοπλισμός Αφοπλισμός Α 6 Αφοπλισμός Αφοπλισμός Β Παράδειγμα: για να προγραμματίσετε αυτόματο οπλισμό συστήματος στις 21:15 κάθε μέρα εισάγετε: Σημειώσεις: Όποια από τις αυτόματες λειτουργίες επιλεγεί θα εκτελείται κάθε μέρα κατά την προγραμματισμένη ώρα, σύμφωνα με το ρολόι του συστήματος. Ο αυτόματος οπλισμός και αφοπλισμός μπορεί να υπερκεραστεί από τον χρήστη οποιαδήποτε ώρα (χρησιμοποιώντας τον κωδικό χρήστη ή ένα τηλεχειριστήριο). Εάν ο πίνακας ελέγχου βρίσκεται στην επιθυμητή κατάσταση οπλισμού πριν από την χρονική στιγμή της προγραμματισμένης αυτόματης εντολής οπλισμού τότε ή αυτόματη εντολή δεν θα αλλάξει την κατάσταση οπλισμού του συστήματος. Το σύστημα είναι προγραμματισμένο από το εργοστάσιο να μην έχει προκαθορισμένο αυτόματο κλείδωμα και ξεκλείδωμα. Για να βγείτε από την κατάσταση ελέγχου από χρήστη πιέστε το κουμπί Ν. 3.5 Απενεργοποίηση (Bypass) Συγκεκριμένων ζωνών συναγερμού O κύριος χρήστης μπορεί να κλείσει συγκεκριμένες Ζώνες του συναγερμού ενώ ο συναγερμός βρίσκεται σε κατάσταση ελέγχου από χρήστη. Εάν μια ζώνη έχει απενεργοποιηθεί δεν μπορεί να προκαλέσει συναγερμό. Για να γυρίσετε τον πίνακα ελέγχου στην κατάσταση ελέγχου από χρήστη εισάγετε F0 και τον κωδικό κυρίου χρήστη. Η κατάσταση ελέγχου από χρήστη θα εμφανιστεί με το σύμβολο U στο πληκτρολόγιο. Για να ρυθμίσετε την απενεργοποίηση Συγκεκριμένων Ζωνών : 1. Πιέστε το πλήκτρο 1 για να ανοίξετε το μενού απενεργοποίησης (Bypass). 2. Με τα πλήκτρα 1 και 7 μπορείτε να επιλέξετε μεταξύ όλων των πιθανών πηγών συναγερμού(ασύρματοι ανιχνευτές ξεχωρίζουν με το σύμβολο ). 3. Επιλέξτε την πηγή συναγερμού (ανιχνευτής, ενσύρματη ζώνη κτλ) την οποία θέλετε να παρακάμψετε και a. Ή πιέστε το πλήκτρο 2 για 2 δευτερόλεπτα για να απενεργοποιήσετε την συγκεκριμένη πηγή συναγερμού για την επόμενη περίοδο κατά την οποία θα ισχύει το κλείδωμα (επιβεβαίωση με την ένδειξη LED μπαταρίας να αναβοσβήνει) b. ή πιέστε το πλήκτρο 3 για 2 δευτερόλεπτα για να παρακάμψετε την πηγή συναγερμού μόνιμα (επιβεβαίωση με την ένδειξη LED μπαταρίας να μένει μόνιμα αναμμένη) Σελίδα 9 από 16

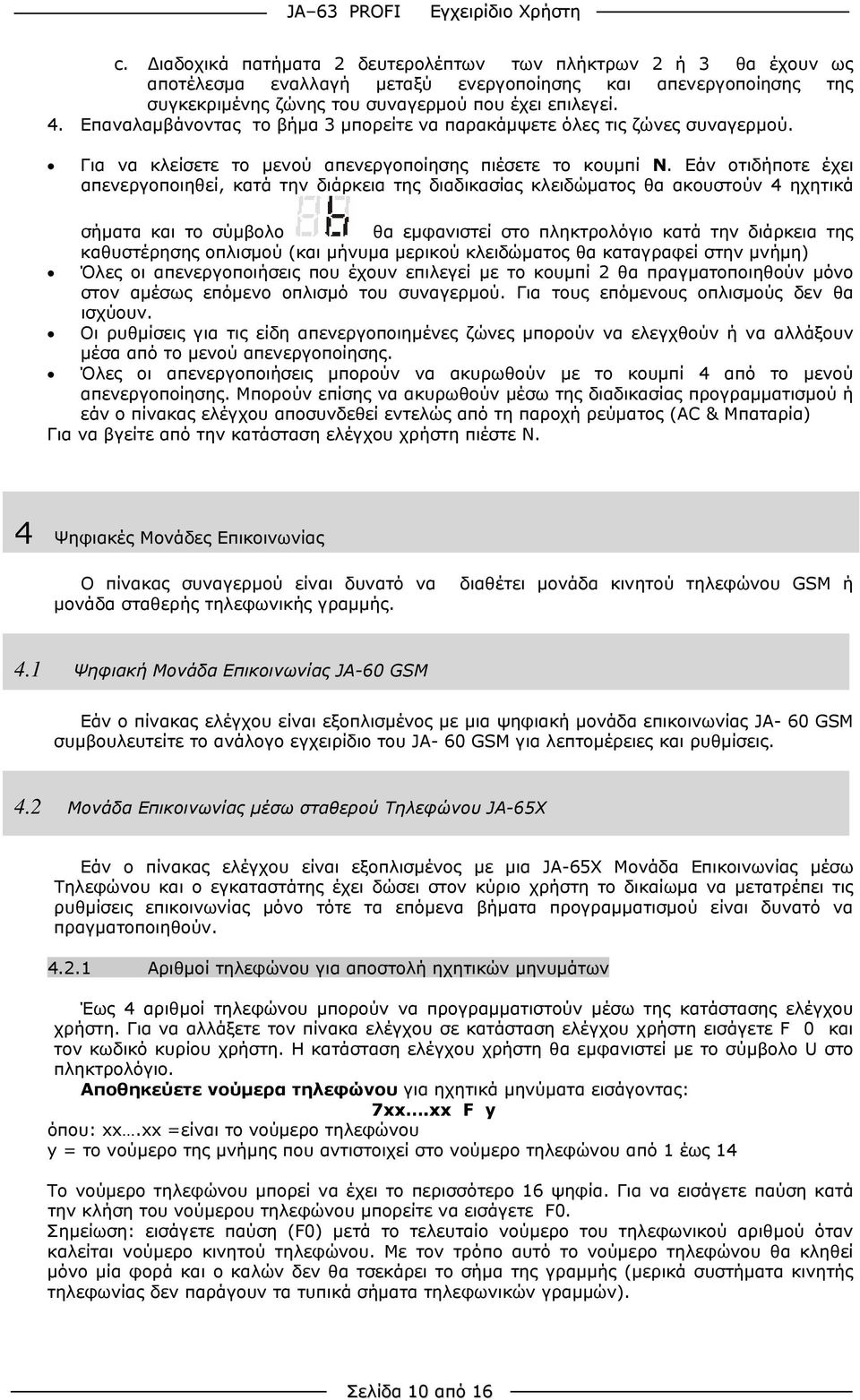

11 c. Διαδοχικά πατήματα 2 δευτερολέπτων των πλήκτρων 2 ή 3 θα έχουν ως αποτέλεσμα εναλλαγή μεταξύ ενεργοποίησης και απενεργοποίησης της συγκεκριμένης ζώνης του συναγερμού που έχει επιλεγεί. 4. Επαναλαμβάνοντας το βήμα 3 μπορείτε να παρακάμψετε όλες τις ζώνες συναγερμού. Για να κλείσετε το μενού απενεργοποίησης πιέσετε το κουμπί Ν. Εάν οτιδήποτε έχει απενεργοποιηθεί, κατά την διάρκεια της διαδικασίας κλειδώματος θα ακουστούν 4 ηχητικά σήματα και το σύμβολο θα εμφανιστεί στο πληκτρολόγιο κατά την διάρκεια της καθυστέρησης οπλισμού (και μήνυμα μερικού κλειδώματος θα καταγραφεί στην μνήμη) Όλες οι απενεργοποιήσεις που έχουν επιλεγεί με το κουμπί 2 θα πραγματοποιηθούν μόνο στον αμέσως επόμενο οπλισμό του συναγερμού. Για τους επόμενους οπλισμούς δεν θα ισχύουν. Οι ρυθμίσεις για τις είδη απενεργοποιημένες ζώνες μπορούν να ελεγχθούν ή να αλλάξουν μέσα από το μενού απενεργοποίησης. Όλες οι απενεργοποιήσεις μπορούν να ακυρωθούν με το κουμπί 4 από το μενού απενεργοποίησης. Μπορούν επίσης να ακυρωθούν μέσω της διαδικασίας προγραμματισμού ή εάν ο πίνακας ελέγχου αποσυνδεθεί εντελώς από τη παροχή ρεύματος (AC & Μπαταρία) Για να βγείτε από την κατάσταση ελέγχου χρήστη πιέστε Ν. 4 Ψηφιακές Μονάδες Επικοινωνίας Ο πίνακας συναγερμού είναι δυνατό να μονάδα σταθερής τηλεφωνικής γραμμής. διαθέτει μονάδα κινητού τηλεφώνου GSM ή 4.1 Ψηφιακή Μονάδα Επικοινωνίας JA-60 GSM Εάν ο πίνακας ελέγχου είναι εξοπλισμένος με μια ψηφιακή μονάδα επικοινωνίας JA- 60 GSM συμβουλευτείτε το ανάλογο εγχειρίδιο του JA- 60 GSM για λεπτομέρειες και ρυθμίσεις. 4.2 Μονάδα Επικοινωνίας μέσω σταθερού Τηλεφώνου JA-65X Εάν ο πίνακας ελέγχου είναι εξοπλισμένος με μια JA-65X Μονάδα Επικοινωνίας μέσω Τηλεφώνου και ο εγκαταστάτης έχει δώσει στον κύριο χρήστη το δικαίωμα να μετατρέπει τις ρυθμίσεις επικοινωνίας μόνο τότε τα επόμενα βήματα προγραμματισμού είναι δυνατό να πραγματοποιηθούν Αριθμοί τηλεφώνου για αποστολή ηχητικών μηνυμάτων Έως 4 αριθμοί τηλεφώνου μπορούν να προγραμματιστούν μέσω της κατάστασης ελέγχου χρήστη. Για να αλλάξετε τον πίνακα ελέγχου σε κατάσταση ελέγχου χρήστη εισάγετε F 0 και τον κωδικό κυρίου χρήστη. Η κατάσταση ελέγχου χρήστη θα εμφανιστεί με το σύμβολο U στο πληκτρολόγιο. Αποθηκεύετε νούμερα τηλεφώνου για ηχητικά μηνύματα εισάγοντας: 7xx.xx F y όπου: xx.xx =είναι το νούμερο τηλεφώνου y = το νούμερο της μνήμης που αντιστοιχεί στο νούμερο τηλεφώνου από 1 έως 14 Το νούμερο τηλεφώνου μπορεί να έχει το περισσότερο 16 ψηφία. Για να εισάγετε παύση κατά την κλήση του νούμερου τηλεφώνου μπορείτε να εισάγετε F0. Σημείωση: εισάγετε παύση (F0) μετά το τελευταίο νούμερο του τηλεφωνικού αριθμού όταν καλείται νούμερο κινητού τηλεφώνου. Με τον τρόπο αυτό το νούμερο τηλεφώνου θα κληθεί μόνο μία φορά και ο καλών δεν θα τσεκάρει το σήμα της γραμμής (μερικά συστήματα κινητής τηλεφωνίας δεν παράγουν τα τυπικά σήματα τηλεφωνικών γραμμών). Σελίδα 10 από 16

12 Παράδειγμα: για να αποθηκεύσετε το νούμερο τηλεφώνου στην μνήμη με νούμερο 2 εισάγετε 7 0 F F2. Για να σβήσετε ένα νούμερο τηλεφώνου εισάγετε: 7 F0 Fy Όπου το y είναι ένα νούμερο τηλεφώνου από το 1 ως το 4. Για να βγείτε από την κατάσταση ελέγχου χρήστη πιέστε το κουμπί Ν Έλεγχος της Μονάδας Επικοινωνίας μέσω Τηλεφώνου Ο έλεγχος είναι πιθανός κατά την κατάσταση ελέγχου χρήστη. Για να αλλάξετε τον πίνακα ελέγχου στην κατάσταση ελέγχου χρήστη εισάγετε F 0 και τον κύριο χρήστη. Η κατάσταση ελέγχου χρήστη θα γίνει εμφανής μέσω του σήματος U στο πληκτρολόγιο. Εισάγοντας 89 θα έχει ως αποτέλεσμα η μονάδα επικοινωνίας να στέλνει τα ηχητικά μηνύματα με το νούμερο 2 σε όλα τα προγραμματισμένα νούμερα τηλεφώνου. Επίσης θα στέλνει μηνύματα SMS εάν έχει προγραμματιστεί (δείτε την παράγραφο 0). Το σήμα της τηλεφωνικής γραμμής θα ακούγονται από τον πίνακα ελέγχου μέσω του ενσωματωμένου ηχείου κατά την διάρκεια του ελέγχου (κατά την διάρκεια μιας πραγματικής κατάστασης συναγερμού το σύστημα θα καλεί σιωπηρά). Η διαδικασία ελέγχου τερματίζεται μέσω του κουμπιού Ν. Ειδοποιήστε τα άτομα που θα κληθούν κατά την διαδικασία ελέγχου! Για να βγείτε από την κατάσταση ελέγχου χρήστη πιέστε το κουμπί Ν. 5 Έλεγχος καλής λειτουργίας Ο κύριος χρήστης θα πρέπει να ελέγχει το σύστημα μηνιαίως. Για να ελέγξει τον πίνακα ελέγχου το σύστημα θα πρέπει να βρίσκεται σε κατάσταση ελέγχου χρήστη. Εισάγετε F0 και τον κωδικό κυρίου χρήστη για να κλείσετε την κατάσταση ελέγχου χρήστη (το U θα εμφανιστεί στο πληκτρολόγιο). Δεν μπορεί να ηχήσει συναγερμός ενώ βρίσκεστε στην κατάσταση ελέγχου χρήστη, κάθε ενεργοποίηση ανιχνευτή, τηλεχειριστήριο ή κουμπί πανικού θα γίνει εμφανές μέσω του κατάλληλου σήματος στο πληκτρολόγιο. Σημείωση: μερικοί ανιχνευτές (για παράδειγμα ασύρματοι ανιχνευτές κίνησης) σε κανονική κατάσταση χρήσης δεν μπορούν να στείλουν σήμα ενεργοποίησης συναγερμού παρά μόνο 5 λεπτά μετά που έστειλαν το προηγούμενο σήμα ενεργοποίησης. Είναι πιθανό να γυρίσετε αυτόν τον ανιχνευτή στην κατάσταση ελέγχου ανοίγοντας και κλείνοντας το καπάκι του. Δείτε το συγκεκριμένο εγχειρίδιο του προϊόντος για περισσότερες λεπτομέρειες. Εάν δεν δουλεύει τίποτε κατά την διάρκεια του ελέγχου καλέστε τον εγκαταστάτη. Για να βγείτε από την κατάσταση ελέγχου χρήστη πιέστε Ν. 6 Αντικατάσταση μπαταρίας Όλα τα συστήματα που τροφοδοτούνται από μπαταρία διενεργούν ελέγχους για το υπόλοιπο της ενέργειας που απομένει. Εάν η διαθέσιμη ενέργεια της μπαταρίας είναι μικρή το σύστημα ενημερώνει για την ανάγκη αλλαγής της μπαταρίας. (Ανάλογα σήματα θα εμφανιστούν στο πληκτρολόγιο). Όταν ο ανιχνευτής ή το πληκτρολόγιο «ζητήσουν» νέες μπαταρίες, θα πρέπει να αντικατασταθούν μέσα σε μια εβδομάδα. Για να αλλάξετε μπαταρίες καλέστε τον εγκαταστάτη. Σημείωση: η διάρκεια ζωής μιας κανονικής μπαταρίας σε ασύρματες συσκευές είναι περίπου 1 έτος. Η έκθεση σε ένα πολύ κρύο περιβάλλον, οι συχνοί συναγερμοί και η αρχικά μικρή υπολειπόμενη διαθέσιμη ενέργεια της μπαταρίας μπορεί να μικρύνουν την ζωή της μπαταρίας. Σελίδα 11 από 16

13 Συμβουλή: το σύστημα θα πρέπει να ελέγχεται κάθε χρόνο από ένα επαγγελματία εγκαταστάτη. Οι μπαταρίες του πίνακα ελέγχου και της εξωτερικής σειρήνας θα πρέπει να αντικαθίστανται κάθε 5 χρόνια με νέες. 7 Συγχρονισμός του πίνακα ελέγχου σε σύστημα UC-2xx Ο ασύρματος πίνακας ελέγχου στέλνει δεδομένα σε εξωτερικά συστήματα UC-216, UC 222 και UC-260. Για να εγγράψετε τον πίνακα ελέγχου JA -63 σε ένα από τα UC 2xx: Γυρίστε τον πίνακα ελέγχου στην κατάσταση ελέγχου χρήστη (εισάγοντας F0 και τον κωδικό κυρίου χρήστη). Γυρίστε το UC 2xx στην κατάσταση εκμάθησης (δείτε το σχετικό εγχειρίδιο της συσκευής). Εισάγετε 299 στο πληκτρολόγιο συναγερμού ο πίνακας ελέγχου θα εγγράψει. Πιέστε Ν στο πληκτρολόγιο για να βγείτε από την κατάσταση ελέγχου χρήστη. Σελίδα 12 από 16

14 Κωδικοί χρηστών και ελεγκτών ανά τομέα Τομείς Κωδικός Χρήστη Σημειώσεις Α Β 0 Υπεύθυνος κύριου κωδικού c1 c2 c3 c4 c5 c6 c7 c8 Ρυθμίσεις τηλεφωνικής συσκευής συναγερμού Μνήμη Όνομα καλούμενου Τηλεφωνικό νούμερο Σχόλια Χρονόμετρα Καθυστέρηση εισόδου/εξόδου Διάρκεια Συναγερμού Δευτερόλεπτα Λεπτά Σελίδα 13 από 16

15 Ανιχνευτές Θέση Θέση στο χώρο Τύπος ανιχνευτή Τρόπος Τομέας αντίδρασης * Α Β C Ασύρματοι Ανιχνευτές Ενσύρματες είσοδοι *Τρόπος αντίδρασης I instant (άμεσος) D delayed (καθυστερημένος) F fire (πυρκαγιά). P panic (πανικός) T tamper (παραβίαση) N next delayed (επόμενος καθυστερημένος). Σελίδα 14 από 16

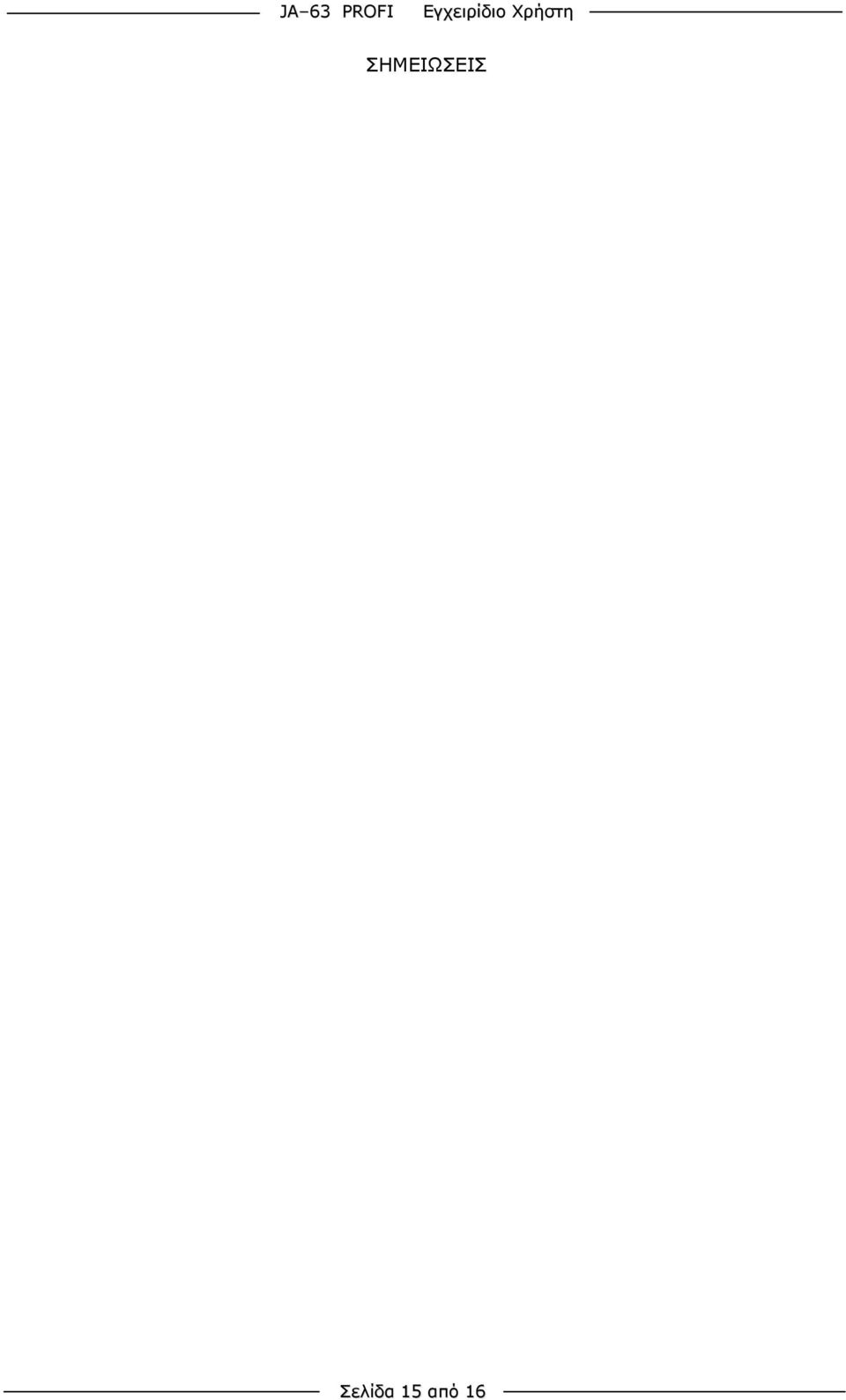

16 ΣΗΜΕΙΩΣΕΙΣ Σελίδα 15 από 16

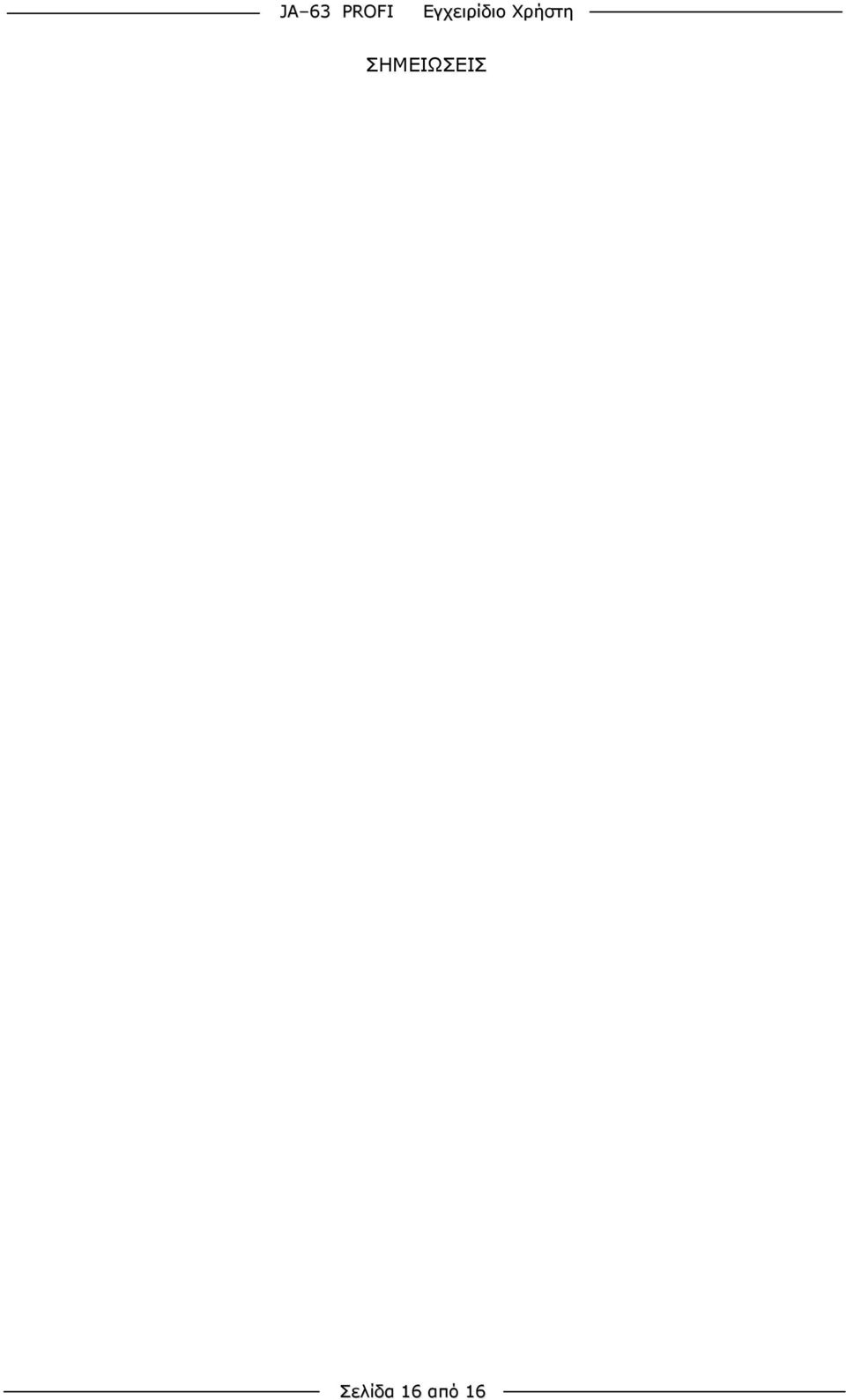

17 ΣΗΜΕΙΩΣΕΙΣ Σελίδα 16 από 16

18 ΕΛ. ΒΕΝΙΖΕΛΟΥ 27, ΗΛΙΟΥΠΟΛΗ ΑΘΗΝΑ ΤΗΛ ΦΑΞ
