1 INNOVATOR S51324 Σετ 5.1 Ηχείων Οικιακού Κινηματογράφου Εγχειρίδιο Χρήσης

2 ΕΙΣΑΓΩΓΗ Ευχαριστούμε που επιλέξατε τα ηχεία Innovator S Με τα ηχεία αυτά μπορείτε να απολαύσετε ήχο 5.1 καναλιών από το DVD/CD/MP3 σας καθώς και από τον προσωπικό Η/Υ ή την τηλεόραση σας. ΠΡΟΔΙΑΓΡΑΦΕΣ Συνολικά αποδιδόμενη ισχύς: (140W) Σύστημα ηχείων: Κύρια μονάδα: 6.5" 8Ω 50W Κεντρικό ηχείο: 3" 8Ω 10W x 2 Μπροστινά ηχεία: 3" 8Ω 10W x 4 Πίσω ηχεία: (3" 4Ω " 4Ω 5W) x 2 Τροφοδοσία: Τροφοδοτικό εναλλασσόμενου ρεύματος (AC Adapter) Εύρος απόκρισης συχνότητας: 30Hz 20KHz Συμβατό με DVD/VCD, CD, MP3, PC, TV Παρελκόμενα συσκευασίας: 3.5Φ Stereo-RCA (1σε2) καλώδιο x 3 RCA-RCA (2σε2) καλώδιο x 3 Καλώδια σύνδεσης δορυφόρων x 5 Τηλεχειριστήριο υπερύθρων x 1 Διαστάσεις ηχείων: Woofer 230 x 330 x 349 mm Μπροστινά ηχεία 160 x mm Πίσω ηχεία 110 x 186 x 114 mm Κεντρικό ηχείο 250 x 110 x 114 mm UΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ 1. ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ 1

5" 8Ω 50W Κεντρικό ηχείο: 3" 8Ω 10W x 2 Μπροστινά ηχεία: 3" 8Ω 10W x 4 Πίσω ηχεία: (3" 4Ω 10 + 2" 4Ω 5W) x 2 Τροφοδοσία: Τροφοδοτικό εναλλασσόμενου ρεύματος (AC Adapter) Εύρος απόκρισης συχνότητας:

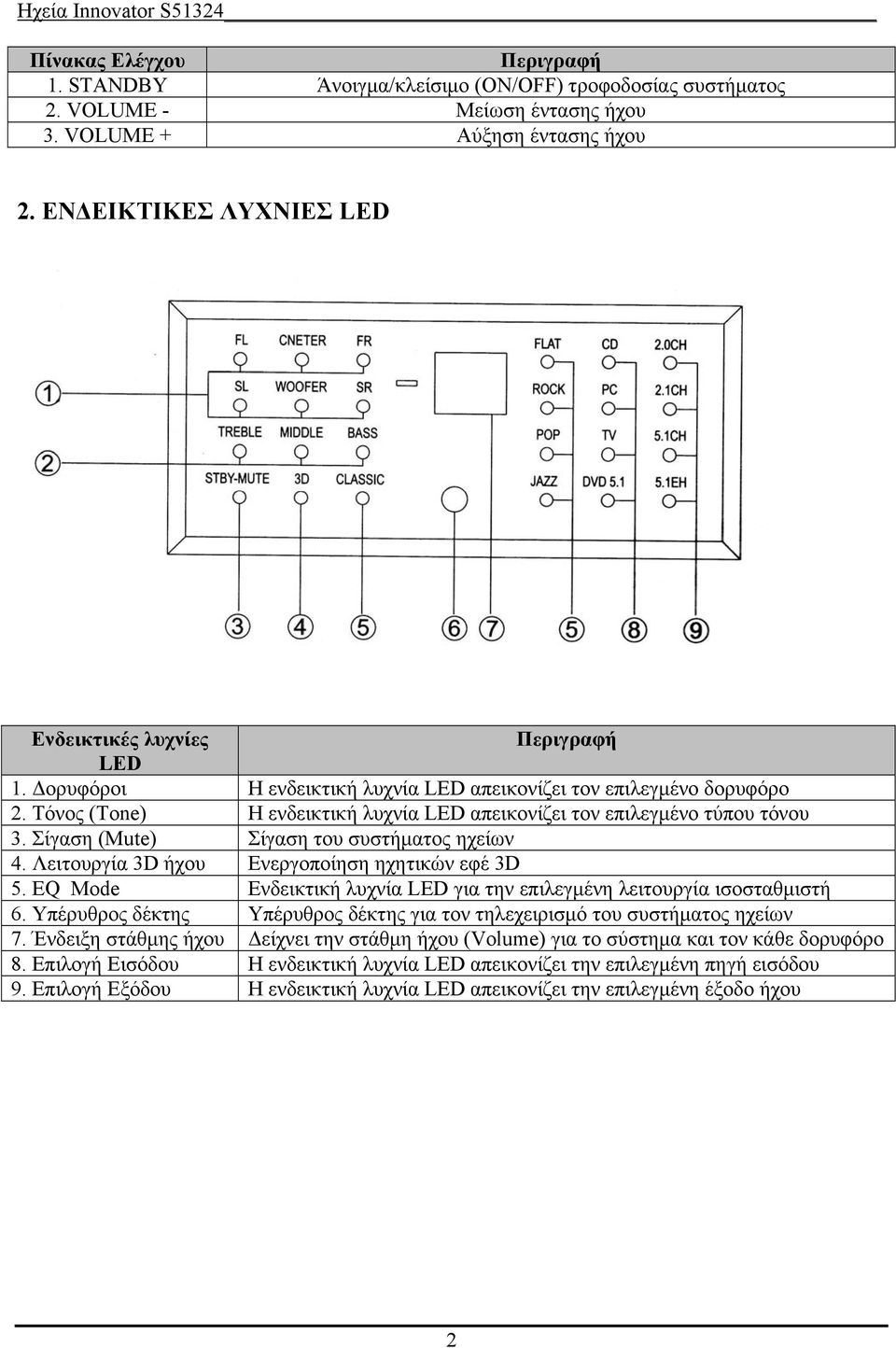

3 Πίνακας Ελέγχου Περιγραφή 1. STANDBY Άνοιγμα/κλείσιμο (ON/OFF) τροφοδοσίας συστήματος 2. VOLUME - Μείωση έντασης ήχου 3. VOLUME + Αύξηση έντασης ήχου 2. ΕΝΔΕΙΚΤΙΚΕΣ ΛΥΧΝΙΕΣ LED Ενδεικτικές λυχνίες Περιγραφή LED 1. Δορυφόροι Η ενδεικτική λυχνία LED απεικονίζει τον επιλεγμένο δορυφόρο 2. Τόνος (Tone) Η ενδεικτική λυχνία LED απεικονίζει τον επιλεγμένο τύπου τόνου 3. Σίγαση (Mute) Σίγαση του συστήματος ηχείων 4. Λειτουργία 3D ήχου Ενεργοποίηση ηχητικών εφέ 3D 5. EQ Mode Eνδεικτική λυχνία LED για την επιλεγμένη λειτουργία ισοσταθμιστή 6. Υπέρυθρος δέκτης Υπέρυθρος δέκτης για τον τηλεχειρισμό του συστήματος ηχείων 7. Ένδειξη στάθμης ήχου Δείχνει την στάθμη ήχου (Volume) για το σύστημα και τον κάθε δορυφόρο 8. Επιλογή Εισόδου Η ενδεικτική λυχνία LED απεικονίζει την επιλεγμένη πηγή εισόδου 9. Επιλογή Εξόδου Η ενδεικτική λυχνία LED απεικονίζει την επιλεγμένη έξοδο ήχου 2

Τόνος (Tone) Η ενδεικτική λυχνία LED απεικονίζει τον επιλεγμένο τύπου τόνου 3. Σίγαση (Mute) Σίγαση του συστήματος ηχείων 4. Λειτουργία 3D ήχου Ενεργοποίηση ηχητικών εφέ 3D 5.

4 3. ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ Πλήκτρο Λειτουργία Power Ανοίγει/Κλείνει το σύστημα (ON/OFF) ROCK Επιλέγει ROCK εφέ ήχου στον ισοσταθμιστή (EQ Mode) POP Επιλέγει POP εφέ ήχου στον ισοσταθμιστή (EQ Mode) CD Επιλογή εισόδου ήχου από CD FLAT Επιλογή FLAT εφέ ήχου στον ισοσταθμιστή (EQ Mode) PC Επιλογή εισόδου ήχου από PC JAZZ Επιλογή JAZZ εφέ ήχου στον ισοσταθμιστή (EQ Mode) TV Επιλογή εισόδου ήχου από Τηλεόραση (TV) 3D Επιλογή 3D εφέ ήχου DVD5.1 Επιλογή εισόδου ήχου από DVD 5.1 TONE Επιλογή τόνου: BASS, MID, TRE - Μείωση έντασης ήχου του συστήματος MASTER Επιλογή του δορυφόρου για αλλαγή έντασης ήχου FL Επιλογή του εμπρός αριστερού δορυφόρου για αλλαγή έντασης ήχου CENTER Επιλογή του κεντρικού ηχείου για αλλαγή έντασης ήχου SL Επιλογή του πίσω αριστερού δορυφόρου για αλλαγή έντασης ήχου WOOFER Επιλογή Woofer για αλλαγή έντασης ήχου MUTE Σίγαση ήχου CLASSIC Επιλογή CLASSIC εφέ ήχου στον ισοσταθμιστή (EQ Mode) 2.0 / 2.1 / 5.1 / 5.1EN Επιλογή εξόδου ήχου Stereo σε 2.0 / 2.1 / 5.1 / 5.1ΕΝ κανάλια ήχου + Αύξηση έντασης ήχου του συστήματος FR Επιλογή του εμπρός δεξιού δορυφόρου για αλλαγή έντασης ήχου SR Επιλογή του πίσω δεξιού δορυφόρου για αλλαγή έντασης ήχου 3

Τηλεόραση (TV) 3D Επιλογή 3D εφέ ήχου DVD5.1 Επιλογή εισόδου ήχου από DVD 5.

5 ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΣΥΝΔΕΣΕΙΣ 1. Βεβαιωθείτε ότι τα ηχεία δεν είναι στο ρεύμα και ότι είναι κλειστά (διακόπτης Power Off) πριν επιχειρήσετε οποιαδήποτε σύνδεση 2. Συνδέστε όλους τους δορυφόρους στο πίσω μέρος του Woofer χρησιμοποιώντας τα παρεχόμενα στην συσκευασία καλώδια. Τα δύο μακρύτερα καλώδια χρησιμοποιούνται για την σύνδεση των πίσω ηχείων και τα τρία ποιο κοντά καλώδια για την σύνδεση του κεντρικού και των μπροστά ηχείων 3. Συνδέστε την συσκευή σας στο Woofer, στο σημείο εισερχόμενων συνδέσεων. Για να έχετε το επιθυμητό αποτέλεσμα στην έξοδο, επιλέξτε μεταξύ των διαφόρων εισόδων 4. Συνδέστε τα ηχεία στο οικιακό ρεύμα από το Woofer προς την πρίζα 5. Πιέστε το πλήκτρο Power για να θέσετε τα ηχεία σε λειτουργία 6. Επιλέξτε το είδος εισόδου (Input Type) για την συσκευή σας είτε πιέζοντας το αντίστοιχο πλήκτρο στον Πίνακα Ελέγχου είτε από το τηλεχειριστήριο 7. Χρησιμοποιείστε το πλήκτρο ελέγχου της έντασης του ήχου (στο τηλεχειριστήριο ή στον Πίνακα Ελέγχου) για να αυξομειώστε την ένταση του ήχου ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Σημαντικό: Παρακαλώ αποσυνδέστε το σύστημα από το ρεύμα αν ισχύει κάτι από τα παρακάτω: Το καλώδιο ρεύματος ή η πρίζα έχουν υποστεί οποιαδήποτε ζημιά. Η συσκευασία του συστήματος κατά την παράδοση έχει υποστεί φθορές ή υποψιάζεστε ότι έχει προηγηθεί πτώση Αν έχει χυθεί υγρό σε κάποιο από τα ηχεία Υποψιάζεστε ότι τα ηχεία σας χρειάζονται επισκευή από εξειδικευμένο τεχνικό Υποψιάζεστε ότι τα ηχεία σας έχουν εκτεθεί σε υπερβολική υγρασία ή βροχή Αντιμετώπιση προβλημάτων: Αν αντιμετωπίζετε δυσκολίες κατά την εγκατάσταση των ηχείων, παρακαλούμε ελέγξτε τα παρακάτω: Σιγουρευτείτε ότι όλες οι συνδέσεις μεταξύ των ηχείων και της συσκευής σας είναι σωστές Σιγουρευτείτε ότι τα ηχεία είναι ενεργοποιημένα (Power On) Ελέγξτε τις ενδεικτικές λυχνίες LED στην πρόσοψη και στο Woofer. Αν δεν είναι αναμμένες, ελέγξτε την τροφοδοσία. Σε περίπτωση σύνδεσης με «μη συνηθισμένες» συσκευές ήχου, παρακαλώ συμβουλευτείτε το εγχειρίδιο χρήσης της συσκευής αυτής. Προφυλάξεις: Τοποθετείστε τα ηχεία μακριά από πηγές θερμότητας όπως καλοριφέρ και θερμάστρες Μην τοποθετείτε/στηρίζετε τα ηχεία σε ασταθή αντικείμενα, όπως τραπέζια, τρίποδα κτλ Διαβάστε το εγχειρίδιο χρήσης προσεκτικά πριν εγκαταστήσετε τα ηχεία στον χώρο σας και φυλάξτε το για μελλοντική χρήση ή αναφορά. Αφαιρέστε τις μπαταρίες από το τηλεχειριστήριο και αποσυνδέστε τα ηχεία από το ρεύμα αν δεν πρόκειται να τα χρησιμοποιήσετε για μεγάλο χρονικό διάστημα. Μην χρησιμοποιείτε ακατάλληλες επεκτάσεις καλωδίων καθώς μπορεί να προκαλέσετε ζημιά στα ηχεία. Τα ηχεία αυτά λειτουργούν με ρεύμα και μπορεί να είναι επικίνδυνα αν δεν χρησιμοποιηθούν σωστά. Προτείνεται η επίβλεψη ενηλίκου κατά την χρήση τους Καθαρισμός Καθαρίστε τα ηχεία με την χρήση ενός μαλακού πανιού, αποφύγετε την χρήση υγρών ή αεροζόλ. 4

Τα δύο μακρύτερα καλώδια χρησιμοποιούνται για την σύνδεση των πίσω ηχείων και τα τρία ποιο κοντά καλώδια για την σύνδεση του κεντρικού και των μπροστά ηχείων 3.

6 UΣΥΝΔΕΣΕΙΣ ΜΕ ΣΥΣΚΕΥΕΣU 1) Σύνδεση Δορυφόρων UΒήμα 1U: Συνδέστε τα πίσω ηχεία (Surround Satellites) στην περιοχή συνδέσεων εξόδου του Subwoofer (OUTPUT), χρησιμοποιώντας τα δύο μακρύτερα καλώδια που παρέχονται στην συσκευασία. UΒήμα 2U: Συνδέστε το κεντρικό (CENTRE) και τα μπροστινά ηχεία (FRONT) στην περιοχή συνδέσεων εξόδου του Sub-woofer (OUTPUT), χρησιμοποιώντας τα τρία κοντύτερα καλώδια που παρέχονται στην συσκευασία. Παρακαλώ δείτε το παρακάτω σχήμα για τις συνδέσεις των καλωδίων. 5

UΒήμα 2U: Συνδέστε το κεντρικό (CENTRE) και τα μπροστινά ηχεία (FRONT) στην περιοχή συνδέσεων εξόδου του Sub-woofer

7 2) Σύνδεση H/Y κάρτα ήχου 5.1 UΒήμα 1U: Συνδέστε τον Η/Υ σας με τα jack βύσματα εισόδου (Input) DVD5.1, τα οποία βρίσκονται στην πίσω πλευρά του sub-woofer, χρησιμοποιώντας τα παρεχόμενα 3 x 1σε2 RCA καλώδια. UΒήμα 2U: Συνδέστε όλα τα ηχεία στην περιοχή συνδέσεων εξόδου του Sub-woofer (OUTPUT), όπως φαίνεται στο σχήμα της σελίδας 6. UΒήμα 3U: Συνδέστε το ενσωματωμένο τροφοδοτικό χρησιμοποιώντας το καλώδιο που εξέρχεται από το sub-woofer με το οικιακό ρεύμα. UΒήμα 4U: Ενεργοποιήστε τα ηχεία χρησιμοποιώντας τον κύριο διακόπτη τροφοδοσίας που βρίσκεται στο πίσω μέρος του sub-woofer. Παρακαλώ δείτε το παρακάτω σχήμα για τις συνδέσεις των καλωδίων. 6

UΒήμα 2U: Συνδέστε όλα τα ηχεία στην περιοχή συνδέσεων εξόδου του Sub-woofer (OUTPUT), όπως φαίνεται στο σχήμα της σελίδας 6.

8 3) Σύνδεση DVD Player UΒήμα 1U: Συνδέστε το DVD Player σας με τα Jack βύσματα εισόδου (Input) DVD5.1, τα οποία βρίσκονται στην πίσω πλευρά του sub-woofer, χρησιμοποιώντας τα 3 x 2σε2 RCA παρεχόμενα καλώδια. UΒήμα 2U: Συνδέστε όλα τα ηχεία στην περιοχή συνδέσεων εξόδου του Sub-woofer (OUTPUT), όπως φαίνεται στο σχήμα της σελίδας 6. UΒήμα 3U: Συνδέστε το ενσωματωμένο τροφοδοτικό χρησιμοποιώντας το καλώδιο που εξέρχεται από το sub-woofer με το οικιακό ρεύμα. UΒήμα 4U: : Ενεργοποιήστε τα ηχεία χρησιμοποιώντας τον κύριο διακόπτη τροφοδοσίας που βρίσκεται στο πίσω μέρος του sub-woofer. Παρακαλώ δείτε το παρακάτω σχήμα για τις συνδέσεις των καλωδίων. 7

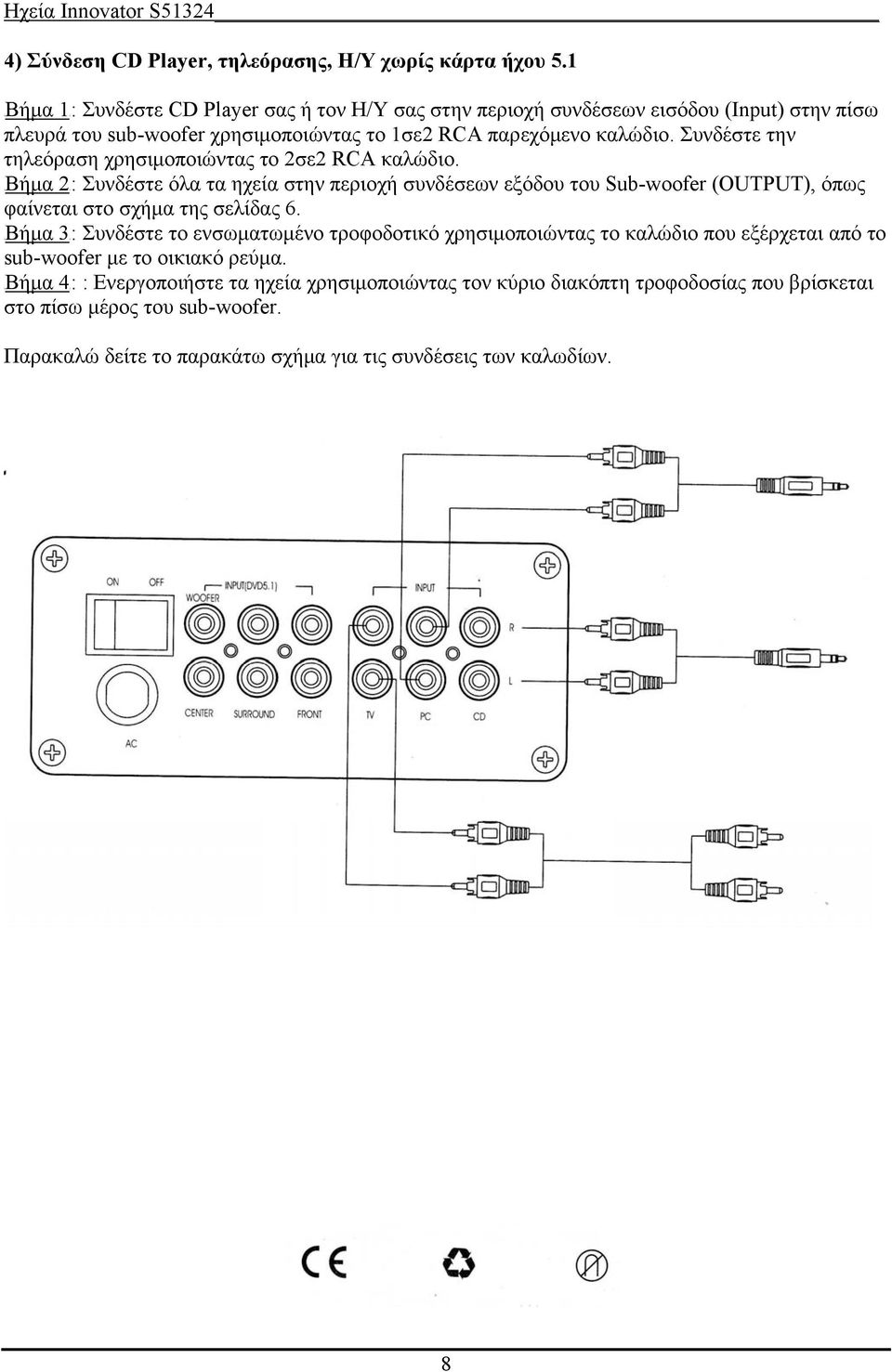

9 4) Σύνδεση CD Player, τηλεόρασης, Η/Υ χωρίς κάρτα ήχου 5.1 UΒήμα 1U: Συνδέστε CD Player σας ή τον Η/Υ σας στην περιοχή συνδέσεων εισόδου (Input) στην πίσω πλευρά του sub-woofer χρησιμοποιώντας το 1σε2 RCA παρεχόμενο καλώδιο. Συνδέστε την τηλεόραση χρησιμοποιώντας το 2σε2 RCA καλώδιο. UΒήμα 2U: Συνδέστε όλα τα ηχεία στην περιοχή συνδέσεων εξόδου του Sub-woofer (OUTPUT), όπως φαίνεται στο σχήμα της σελίδας 6. UΒήμα 3U: Συνδέστε το ενσωματωμένο τροφοδοτικό χρησιμοποιώντας το καλώδιο που εξέρχεται από το sub-woofer με το οικιακό ρεύμα. UΒήμα 4U: : Ενεργοποιήστε τα ηχεία χρησιμοποιώντας τον κύριο διακόπτη τροφοδοσίας που βρίσκεται στο πίσω μέρος του sub-woofer. Παρακαλώ δείτε το παρακάτω σχήμα για τις συνδέσεις των καλωδίων. 8

Συνδέστε την τηλεόραση χρησιμοποιώντας το 2σε2 RCA καλώδιο.
