1 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗΝ ΠΡΟΜΗΘΕΙΑ ΕΞΙ (06) ΣΥΣΚΕΥΩΝ ΡΑΝΤΑΡ

2 1.1 Σκοπός ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ RADAR ΑΝΟΙΚΤΟΥ ΤΥΠΟΥ Το Α.Λ.Σ ΕΛ.ΑΚΤ. πρόκειται να προβεί στην προμήθεια έξι (06) συσκευών radar ανοικτού τύπου με αυξομείωση +30% / -50%. Στόχος είναι η αναβάθμιση και ο εκσυγχρονισμός του ηλεκτροναυτιλιακού εξοπλισμού του Λ.Σ.- ΕΛ.ΑΚΤ. 1.2 Γενικά σχόλια Η τεχνική προσφορά του υποψήφιου Αναδόχου πρέπει να συνοδεύεται υποχρεωτικά από φύλλο συμμόρφωσης των προσφερόμενων ειδών με την παρούσα τεχνική προδιαγραφή. Οι απαντήσεις που θα περιλαμβάνονται στο φύλλο συμμόρφωσης θα πρέπει να αναφέρονται σε κάθε παράγραφο της παρούσας προδιαγραφής με την ίδια σειρά και αρίθμηση Το φύλλο συμμόρφωσης θα πρέπει υποχρεωτικά να αναφέρει τα ίδια τεχνικά χαρακτηριστικά που αναφέρονται και στα υπόλοιπα συνοδευτικά έγγραφα που το υποστηρίζουν Οι προσφορές να συνοδεύονται υποχρεωτικά από τεχνικά εγχειρίδια, εγχειρίδια οδηγιών χρήσης, συντήρησης και επισκευής, περιγραφικά φυλλάδια, φωτογραφίες και οτιδήποτε άλλο στην Ελληνική ή στην Αγγλική γλώσσα που μπορεί να υποστηρίξει την προσφορά Ο εξοπλισμός θα είναι καινούριος και αμεταχείριστος. 1.3 Γενική Περιγραφή Ο υπό προμήθεια εξοπλισμός συνίσταται σε συσκευές radar ναυτικού τύπου με κεραία ανοικτού τύπου μετά μιας αμοιβής λυχνίας magnetron και των παρελκόμενων τους. 1.4 Τεχνικά Χαρακτηριστικά Οι προσφερόμενες συσκευές να πληρούν υποχρεωτικά τις απαιτήσεις του ΠΔ 44 - ΦΕΚ 44 Α / (Ευρωπαϊκή Οδηγία 99/5/ΕΚ), όπως αυτό τροποποιήθηκε και ισχύει. Δήλωση συμμόρφωσης πρέπει υποχρεωτικά να υποβληθεί με την τεχνική προσφορά και να αφορά στον ακριβή τύπο των προσφερομένων συσκευών και όχι παραπλήσιο. Α) ΠΟΜΠΟΣ 1. Συχνότητα λειτουργίας: X-band. 2. Ισχύς κορυφής: από 10 KW έως και 12 KW. Β) ΚΕΡΑΙΑ 1. Τύπος: Ανοικτού τύπου. 2. Διάμετρος: Από 105 έως 140 εκατοστά το μέγιστο. 3. Ταχύτητα περιστροφής : 24 rpm τουλάχιστον. 4. Θερμοκρασία λειτουργίας -10 έως +50 βαθμούς Κελσίου τουλάχιστον. 5. Η συσκευή να είναι αδιάβροχη και κατάλληλη για χρήση σε ανοικτού τύπου ταχύπλοα σκάφη.

3 Γ) ΜΟΝΑΔΑ ΕΝΔΕΙΞΕΩΝ (Display) 1. Οθόνη LCD έγχρωμη 12 έως 19 για μεγάλα σκάφη. 2. Να υποτυπώνονται στόχοι. 3. Θερμοκρασία λειτουργίας -10 έως +50 βαθμούς κελσίου τουλάχιστον. 4. Να συνδέεται με ηλεκτρονικού τύπου μαγνητικές πυξίδες (Fluxgate compass). 5. Υποστήριξη πρωτοκόλλου ΝΜΕΑ Υποστήριξη πρωτοκόλλου ΝΜΕΑ 2000 θα θεωρηθεί πλεονέκτημα. 6. Τροφοδοσία: 12 και 24 V DC τουλάχιστον. 7. Σύνδεση με επιπλέον οθόνη. 8. Η συσκευή να είναι αδιάβροχη και κατάλληλη για χρήση σε ανοικτού τύπου ταχύπλοα σκάφη. Δ) ΑΜΟΙΒΗ ΛΥΧΝΙΑ MAGNETRON 1. Λυχνία ΜAGNETRON Χ band, ισχύος 10 έως και 12 KW που να είναι συμβατή με τον πομπό. 1.5 Παρελκόμενα - ανταλλακτικά Οι συσκευές κατά την παράδοση τους να συνοδεύονται υποχρεωτικά με μια κατάλληλη αμοιβή λυχνία magnetron, καλώδια, συνδετήρες, στηρίγματα και οποιαδήποτε μικροϋλικά, ή εξαρτήματα στήριξης σύνδεσης καθώς και εξειδικευμένα εργαλεία ή μονάδες λογισμικού (Software) που είναι απαραίτητα για την εγκατάσταση, λειτουργία, επισκευή, συντήρηση και τον προγραμματισμό τους. Απαιτείται καλώδιο κεραίας μήκους τουλάχιστον δεκαπέντε (15) μέτρων. Ο υποψήφιος Ανάδοχος θα συμπεριλάβει στην τεχνική του προσφορά αναλυτική περιγραφή για τα ανωτέρω Ο υποψήφιος ανάδοχος υποχρεούται να δηλώσει στην τεχνική του προσφορά (χωρίς αναφορές σε οικονομικά στοιχεία) αν υπάρχει η δυνατότητα προμήθειας κάθε ανταλλακτικού στοιχείου από το ελεύθερο εμπόριο ή αν υπάρχουν ορισμένα ανταλλακτικά, τα οποία και να κατονομάζονται που είναι αποκλειστικής κατασκευής ενός μόνο οίκου Ο υποψήφιος Ανάδοχος υποχρεούται να υποβάλλει με την τεχνική προσφορά του πλήρη κατάλογο ανταλλακτικών (χωρίς αναφορές σε οικονομικά στοιχεία), στην οποία θα δεσμεύεται για την τριετή ισχύ του από τη λήξη της εγγύησης. Διευκρινίζεται ότι ο εν λόγω κατάλογος με τα οικονομικά στοιχεία θα συμπεριλαμβάνεται στην οικονομική προσφορά, επαναλαμβάνοντας τη δέσμευση ισχύος των τριών ετών από τη λήξη της εγγύησης. 1.6 Εγγύηση Ο υποψήφιος Ανάδοχος αναλαμβάνει την υποχρέωση διασφάλισης καλής λειτουργίας του συνόλου του προσφερόμενου εξοπλισμού για τη χρονική περίοδο που αναφέρεται ρητά στην τεχνική προσφορά του. Κατά τη χρονική αυτή περίοδο, η οποία δεν μπορεί να είναι μικρότερη των εικοσιτεσσάρων (24) μηνών, η διασφάλιση της καλής λειτουργίας του εξοπλισμού θα προσφερθεί χωρίς κανένα κόστος για το Λ.Σ-ΕΛ.ΑΚΤ με τη μορφή εγγύησης και δωρεάν συντήρησης τεχνικής υποστήριξης. Η εγγύηση θα είναι ανεξάρτητη από τα προβλεπόμενα σε οποιαδήποτε εργοστασιακή εγγύηση Ως χρόνος έναρξης της εγγύησης ορίζεται η ημερομηνία οριστικής ποιοτικής και ποσοτικής παραλαβής των συσκευών.

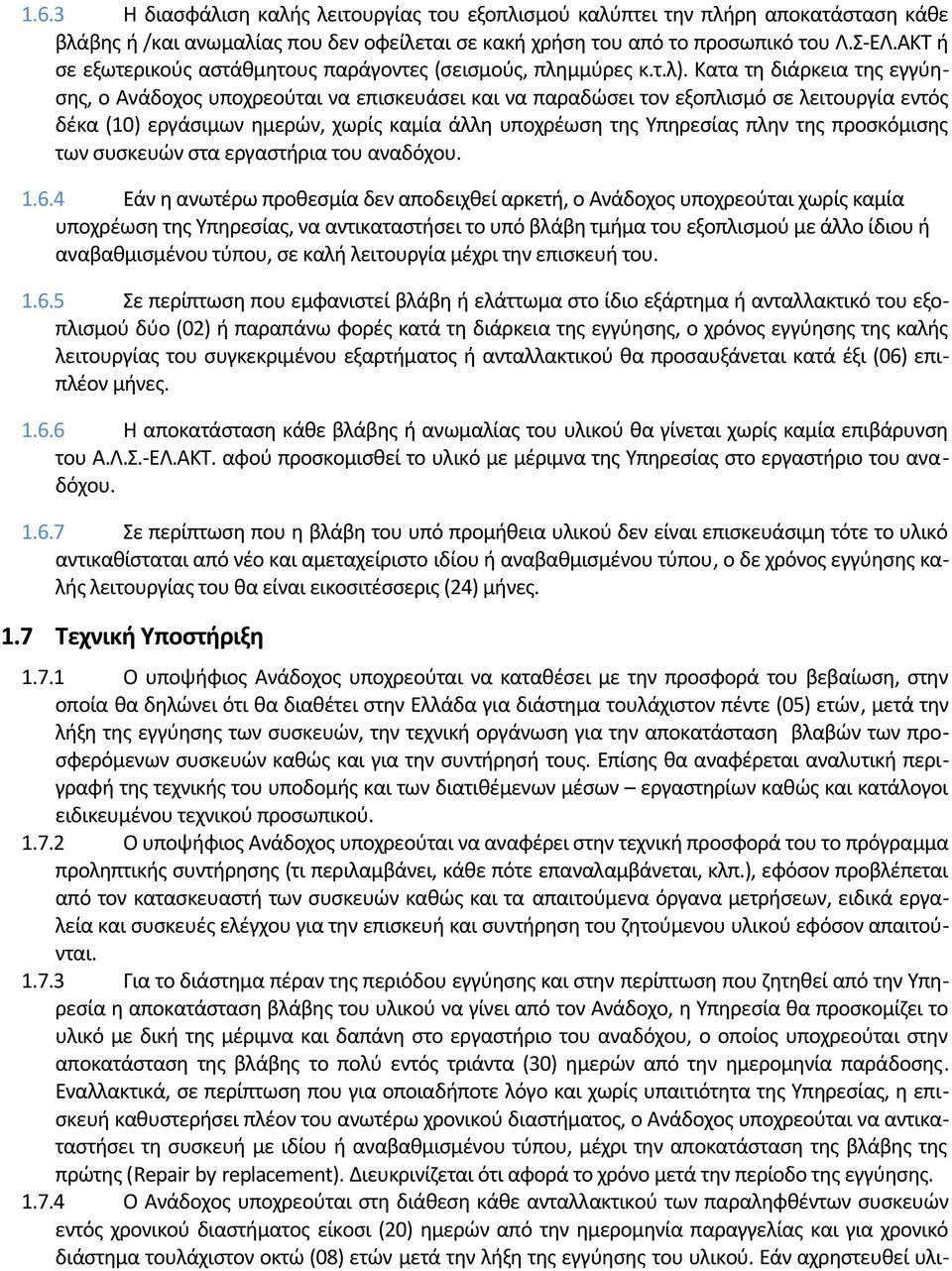

4 1.6.3 Η διασφάλιση καλής λειτουργίας του εξοπλισμού καλύπτει την πλήρη αποκατάσταση κάθε βλάβης ή /και ανωμαλίας που δεν οφείλεται σε κακή χρήση του από το προσωπικό του Λ.Σ-ΕΛ.ΑΚΤ ή σε εξωτερικούς αστάθμητους παράγοντες (σεισμούς, πλημμύρες κ.τ.λ). Κατα τη διάρκεια της εγγύησης, ο Ανάδοχος υποχρεούται να επισκευάσει και να παραδώσει τον εξοπλισμό σε λειτουργία εντός δέκα (10) εργάσιμων ημερών, χωρίς καμία άλλη υποχρέωση της Υπηρεσίας πλην της προσκόμισης των συσκευών στα εργαστήρια του αναδόχου Εάν η ανωτέρω προθεσμία δεν αποδειχθεί αρκετή, ο Ανάδοχος υποχρεούται χωρίς καμία υποχρέωση της Υπηρεσίας, να αντικαταστήσει το υπό βλάβη τμήμα του εξοπλισμού με άλλο ίδιου ή αναβαθμισμένου τύπου, σε καλή λειτουργία μέχρι την επισκευή του Σε περίπτωση που εμφανιστεί βλάβη ή ελάττωμα στο ίδιο εξάρτημα ή ανταλλακτικό του εξοπλισμού δύο (02) ή παραπάνω φορές κατά τη διάρκεια της εγγύησης, ο χρόνος εγγύησης της καλής λειτουργίας του συγκεκριμένου εξαρτήματος ή ανταλλακτικού θα προσαυξάνεται κατά έξι (06) επιπλέον μήνες Η αποκατάσταση κάθε βλάβης ή ανωμαλίας του υλικού θα γίνεται χωρίς καμία επιβάρυνση του Α.Λ.Σ.-ΕΛ.ΑΚΤ. αφού προσκομισθεί το υλικό με μέριμνα της Υπηρεσίας στο εργαστήριο του αναδόχου Σε περίπτωση που η βλάβη του υπό προμήθεια υλικού δεν είναι επισκευάσιμη τότε το υλικό αντικαθίσταται από νέο και αμεταχείριστο ιδίου ή αναβαθμισμένου τύπου, ο δε χρόνος εγγύησης καλής λειτουργίας του θα είναι εικοσιτέσσερις (24) μήνες. 1.7 Τεχνική Υποστήριξη Ο υποψήφιος Ανάδοχος υποχρεούται να καταθέσει με την προσφορά του βεβαίωση, στην οποία θα δηλώνει ότι θα διαθέτει στην Ελλάδα για διάστημα τουλάχιστον πέντε (05) ετών, μετά την λήξη της εγγύησης των συσκευών, την τεχνική οργάνωση για την αποκατάσταση βλαβών των προσφερόμενων συσκευών καθώς και για την συντήρησή τους. Επίσης θα αναφέρεται αναλυτική περιγραφή της τεχνικής του υποδομής και των διατιθέμενων μέσων εργαστηρίων καθώς και κατάλογοι ειδικευμένου τεχνικού προσωπικού Ο υποψήφιος Ανάδοχος υποχρεούται να αναφέρει στην τεχνική προσφορά του το πρόγραμμα προληπτικής συντήρησης (τι περιλαμβάνει, κάθε πότε επαναλαμβάνεται, κλπ.), εφόσον προβλέπεται από τον κατασκευαστή των συσκευών καθώς και τα απαιτούμενα όργανα μετρήσεων, ειδικά εργαλεία και συσκευές ελέγχου για την επισκευή και συντήρηση του ζητούμενου υλικού εφόσον απαιτούνται Για το διάστημα πέραν της περιόδου εγγύησης και στην περίπτωση που ζητηθεί από την Υπηρεσία η αποκατάσταση βλάβης του υλικού να γίνει από τον Ανάδοχο, η Υπηρεσία θα προσκομίζει το υλικό με δική της μέριμνα και δαπάνη στο εργαστήριο του αναδόχου, ο οποίος υποχρεούται στην αποκατάσταση της βλάβης το πολύ εντός τριάντα (30) ημερών από την ημερομηνία παράδοσης. Εναλλακτικά, σε περίπτωση που για οποιαδήποτε λόγο και χωρίς υπαιτιότητα της Υπηρεσίας, η επισκευή καθυστερήσει πλέον του ανωτέρω χρονικού διαστήματος, ο Ανάδοχος υποχρεούται να αντικαταστήσει τη συσκευή με ιδίου ή αναβαθμισμένου τύπου, μέχρι την αποκατάσταση της βλάβης της πρώτης (Repair by replacement). Διευκρινίζεται ότι αφορά το χρόνο μετά την περίοδο της εγγύησης Ο Ανάδοχος υποχρεούται στη διάθεση κάθε ανταλλακτικού των παραληφθέντων συσκευών εντός χρονικού διαστήματος είκοσι (20) ημερών από την ημερομηνία παραγγελίας και για χρονικό διάστημα τουλάχιστον οκτώ (08) ετών μετά την λήξη της εγγύησης του υλικού. Εάν αχρηστευθεί υλι-

5 κό λόγω μη τηρήσεως της ανωτέρω υποχρεώσεως, αναγνωρίζεται από τώρα το δικαίωμα της Υπηρεσίας να εγείρει απαίτηση αποζημιώσεως από τον αναδόχου Τα ανταλλακτικά που χρησιμοποιούνται για την αποκατάσταση βλαβών θα πρέπει να είναι καινούρια και αμεταχείριστα. 1.8 Εκπαίδευση Ο Ανάδοχος υποχρεούται να εκπαιδεύσει πλήρως στη χρήση και τεχνική υποστήριξη του εξοπλισμού τέσσερις (04) τουλάχιστον τεχνικούς του Α.Λ.Σ.-ΕΛ.ΑΚΤ για χρονικό διάστημα τουλάχιστον τεσσάρων (04) εργάσιμων ημερών. Αναλυτικό πρόγραμμα εκπαίδευσης να υποβληθεί με την τεχνική προσφορά. Οι υπηρεσίες εκπαίδευσης θα πρέπει να έχουν ολοκληρωθεί από τον Ανάδοχο σε χρονικό διάστημα όχι μεγαλύτερο των δέκα (10) ημερών από την ημερομηνία παράδοσης των συσκευών. 1.9 Παράδοση Δοκιμές -Παραλαβή Η παράδοση θα πραγματοποιηθεί σε χρονικό διάστημα τριών (03) μηνών από την υπογραφή της Σύμβασης στις αποθήκες τηλεπικοινωνιακού υλικού της Υπηρεσίας (ΔΗΔΕΠ) Η παραλαβή θα συνίσταται υποχρεωτικά σε α. ποσοτική καταμέτρηση β. ποιοτικό έλεγχο με βάση το τεχνικό εγχειρίδιο του κατασκευαστή, την τεχνική προσφορά του Αναδόχου και τις παρούσες τεχνικές προδιαγραφές, κατά την κρίση της αρμόδιας επιτροπής παραλαβής Με μέριμνα και ευθύνη του Αναδόχου θα πραγματοποιηθεί δοκιμαστική λειτουργία των συσκευών μαζί με τα παρελκόμενα τους από τεχνικό εμπειρογνώμονα του Ηλεκτρονικού Συνεργείου σε εργαστήρια της Υπηρεσίας ( κτίριο Α.Λ.Σ.-ΕΛ.ΑΚΤ. Ακτή Βασιλειάδη Ε1-Ε2, Πειραιάς) η οποία θα παράσχει την απαιτούμενη ηλεκτρική ενέργεια Η παραλαβή θα ολοκληρωθεί μετά τη διενέργεια των δοκιμαστικών ελέγχων το πολύ εντός σαράντα πέντε (45) ημερών από την παράδοση των ειδών Τεχνικό Εγχειρίδιο Οδηγίες Χρήσης Το σύνολο των συσκευών, κατά την παράδοσή τους θα συνοδεύεται υποχρεωτικά από: Τρία (03) έντυπα τεχνικά εγχειρίδια, τα οποία μπορούν είτε να παρέχονται από την εταιρεία είτε να είναι εκτύπωση από το ηλεκτρονικό αρχείο, στην Ελληνική ή Αγγλική γλώσσα, που θα περιλαμβάνουν γενική περιγραφή του τύπου των συσκευών, κυκλωματικά διαγράμματα καθώς και καταλόγους των εξαρτημάτων, των κατασκευαστικών υποενοτήτων, των κυκλωμάτων τις περιγραφές και επεξηγήσεις που είναι απαραίτητες για την κατανόηση των εν λόγω διαγραμμάτων και της λειτουργίας των συσκευών, καθώς και οδηγίες επισκευής και συντήρησης (ως τεχνικό εγχειρίδιο δεν εννοείται το εγχειρίδιο για τους χρήστες ή το εμπορικό φυλλάδιο). Τα εν λόγω τεχνικά εγχειρίδια να παραδοθούν και σε ηλεκτρονική μορφή. Οδηγίες χρήσης στην Ελληνική ή Αγγλική γλώσσα, σε αριθμό αντιτύπων ίσο με το σύνολο των συσκευών.
