1 Επαγγελματικός ανιχνευτής χαρτονομισμάτων EasyCount EC350 Εγχειρίδιο χρήσης

2 ΠΡΟΣΟΧΗ Μη χρησιμοποιείτε αυτή τη συσκευή σε χώρους με υψηλή θερμοκρασία και υγρασία, διότι μπορεί να προκαλέσουν δυσλειτουργία στη συσκευή. Μην αποσυναρμολογήσετε τη συσκευή. Η λάθος συναρμολόγηση της συσκευής μπορεί να προκαλέσει ηλεκτροπληξία. Συμβουλευτείτε έναν καταρτισμένο τεχνικό σε περίπτωση βλάβης ή δυσλειτουργίας. Προτού θέσετε σε λειτουργία τη συσκευή βεβαιωθείτε ότι δεν υπάρχουν αντικείμενα που παρεμποδίζουν τον τροφοδότη χαρτονομισμάτων κατά την είσοδο και έξοδο αυτών. Αποσυνδέστε τη συσκευή από την πρίζα πριν τον καθαρισμό. Μην χρησιμοποιείτε υγρά καθαριστικά ή καθαριστικά τύπου αεροζόλ. Χρησιμοποιήστε ένα υγρό πανί για τον καθαρισμό των πλαστικών καλυμμάτων της συσκευής. ΠΡΟΣΟΧΗ: Μην αλλάξετε τη θέση των οπτικών αισθητήρων. Συνιστούμε ο χρήστης να ελέγξει ότι η συσκευασία περιέχει τα παρακάτω: Ανιχνευτής Τροφοδοτικό Εγχειρίδιο Χρήσης Επαναφορτιζόμενη Μπαταρία Lithium (προαιρετικό) Καλώδιο αναβάθμισης από υπολογιστή USB (προαιρετικό) Τα παραδείγματα και οι φωτογραφίες στο συγκεκριμένο εγχειρίδιο είναι για το νόμισμα του EΥΡΩ. Παρακαλούμε τσεκάρετε με τον προμηθευτή σας ποιο νόμισμα υποστηρίζει ο ανιχνευτής ( ): USD CHF RMB INR EUR SEK TRY GBP ZAR 1

Επισκόπηση Εμπρόσθια πλευρά 1. Οθόνη φωτιζόμενη LCD 2.

Πλήκτρο CLEAR/DIRECTION (Κρατήστε πατημένο το πλήκτρο για να αλλάξει η

Πλήκτρο REPORT/CURRENCY (Κρατήστε πατημένο το πλήκτρο για να αλλάξει ο

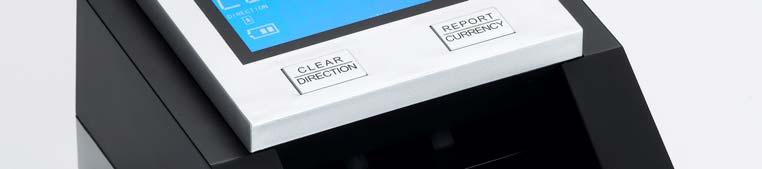

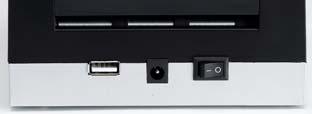

3 Επισκόπηση Εμπρόσθια πλευρά 1. Οθόνη φωτιζόμενη LCD 2. Είσοδος χαρτονομισμάτων 3. Πλήκτρο CLEAR/DIRECTION (Κρατήστε πατημένο το πλήκτρο για να αλλάξει η φορά εξόδου του χαρτονομίσματος) 4. Πλήκτρο REPORT/CURRENCY (Κρατήστε πατημένο το πλήκτρο για να αλλάξει ο τύπος νομίσματος) Κάτω και πίσω πλευρά Καπάκι Μπαταρίας 2. USB Θύρα (Για αναβάθμιση) 3. DC9V Εισαγωγή τροφοδοσίας 4. ιακόπτης ON/OFF 5. Έξοδος χαρτονομίσματος 2

1. Τροφοδοσία Λειτουργία DC Ισχύς: Συνδέστε το εξωτερικό τροφοδοτικό σε πηγή ρεύματος (πρίζα) 110V έως 220V και στη συνέχεα συνδέστε το βύσμα τροφοδοσίας στη συσκευή.

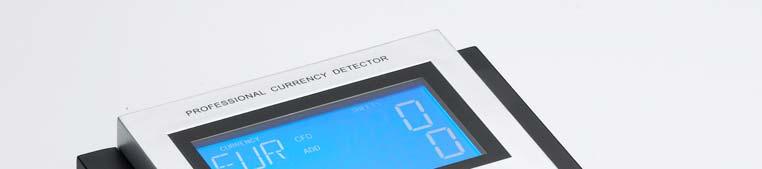

4 1. Τροφοδοσία Λειτουργία DC Ισχύς: Συνδέστε το εξωτερικό τροφοδοτικό σε πηγή ρεύματος (πρίζα) 110V έως 220V και στη συνέχεα συνδέστε το βύσμα τροφοδοσίας στη συσκευή. Lithium Μπαταρία (προαιρετικά): Όταν η μπαταρία φορτιστεί πλήρως τότε η συσκευή μπορεί να λειτουργήσει και χωρίς το τροφοδοτικό. 2. Ανοίξτε τη συσκευή Η συσκευή θα πραγματοποιήσει αυτόματα έναν έλεγχο στους αισθητήρες και στις επαφές. Η ένδειξη τις αξίας και της αύξουσας αρίθμησης των χαρτονομισμάτων θα είναι στο 0. Οι ενδείξεις CFD (Counterfeit detection), ADD, CURRENCY, VALUE, SHEETS θα ενεργοποιηθούν στην οθόνη όταν η συσκευή θα είναι έτοιμη για χρήση όπως φαίνεται στη φωτογραφία. 3. Ρυθμίσεις λειτουργίας Ρυθμίσεις νομισματικής μονάδας: Κρατήστε πατημένο το πλήκτρο REPORT/CURRENCY για περίπου 3 δευτερόλεπτα και το νόμισμα θα αλλάξει από EURO σε GBP (Λίρα Αγγλίας) ή σε USD (δολάριο) ή άλλο νόμισμα. (Σημείωση: Μόνο η συσκευή πολλαπλής επιλογής νομισμάτων έχει αυτή τη λειτουργία) Κατεύθυνση εξαγωγής χαρτονομίσματος: Κρατήστε πατημένο το πλήκτρο CLEAR/DIRECTION για περίπου 3 δευτερόλεπτα για να αλλάξει η κατεύθυνση εξαγωγής του χαρτονομίσματος. Το σύμβολο κατεύθυνσης εξαγωγής του χαρτονομίσματος έχει δύο καταστάσεις και. Αυτή η ένδειξη υποδηλώνει ότι το αυθεντικό χαρτονόμισμα θα βγει από την πίσω πλευρά της συσκευής και το πλαστό θα επιστρέψει ξανά στην υποδοχή εισόδου των χαρτονομισμάτων. Αυτή η ένδειξη υποδηλώνει ότι το αυθεντικό χαρτονόμισμα θα επιστρέψει στην υποδοχή εισόδου των χαρτονομισμάτων και το πλαστό θα βγει από την πίσω πλευρά της συσκευής. 4. Εισάγοντας ορθά το χαρτονόμισμα Παρακαλούμε τοποθετήστε το χαρτονόμισμα όπως φαίνεται στη φωτογραφία 1. Εάν κάποιο από τα χαρτονομίσματα δεν τοποθετηθεί σωστά τότε ο ανιχνευτής δε θα το δεχθεί και θα μας προειδοποιήσει με οπτικοακουστικό μήνυμα. Το χαρτονόμισμα του ΕΥΡΩ μπορεί να τοποθετηθεί από οποιαδήποτε πλευρά σύμφωνα με την εικόνα 1 και δεν χρειάζεται να τοποθετηθεί είτε πιο κοντά στα αριστερά ή δεξιά ή στο κέντρο της υποδοχής των χαρτονομισμάτων. Οι εικόνες 2 και 3 δείχνουν τη λάθος τοποθέτηση του χαρτονομίσματος. 1 Σωστό 2 Λάθος 3 Λάθος 3

5 Αφού εισαχθεί το χαρτονόμισμα το σύστημα ανίχνευσης της συσκευής θα ελέγξει εάν το χαρτονόμισμα είναι αυθεντικό και σε περίπτωση που εντοπίσει πλαστό χαρτονόμισμα θα ειδοποιήσει οπτικοακουστικά το χρήστη για το ύποπτο χαρτονόμισμα. Ύποπτα ή πλαστά χαρτονομίσματα θα απορριφθούν με το άκουσμα Μπιπ και στην οθόνη θα εμφανιστεί ο ανάλογος κωδικός σφάλματος. Αυτό το χαρτονόμισμα δε θα προστεθεί στη συνολική αξία και στη συνολική καταμέτρηση των φύλλων. Τα αυθεντικά χαρτονομίσματα θα περάσουν από τη συσκευή ανίχνευσης χωρίς προειδοποίηση και θα προσμετρηθούν κανονικά στη συνολική αξία και στη συνολική καταμέτρηση των φύλλων. Σύνολο Φύλλων Συνολική Αξία Πιέστε το πλήκτρο CLEAR/DIRECTION για καθαρισμό της συνολικής αξίας και το σύνολο φύλλων. 5. Λειτουργία Αναφορών Πιέστε το πλήκτρο REPORT/CURRENCY για περισσότερες λεπτομέρειες των ήδη ανιχνευμένων χαρτονομισμάτων. Με κάθε πάτημα του πλήκτρου εμφανίζεται ο τύπος του χαρτονομίσματος π.χ 500 και ο αριθμός των γνήσιων 500 που έχουν ανιχνευτεί π.χ. 3 x 500. Για το νόμισμα του ΕΥΡΩ η ακολουθία κάθε φορά που πατάμε το πλήκτρο είναι η εξής: Αριθμός χαρτονομισμάτων των 500 Ο Τύπος χαρτονομίσματος είναι 500 Όταν ο ανιχνευτής βρίσκεται σε κατάσταση των αναφορών και ανιχνεύσουμε κάποιο χαρτονόμισμα τότε η συσκευή θα εμφανίσει αυτόματα τον τύπο του χαρτονομίσματος και θα προσθέσει το φύλλο στη συνολική καταμέτρηση. Πιέστε το πλήκτρο CLEAR/DIRECTION για έξοδο από την κατάσταση αναφορών. 4

6 ΣΥΝΤΗΡΗΣΗ - ΚΑΘΑΡΙΣΜΟΣ Ανοίξτε το πάνω καπάκι προς τα πάνω και χρησιμοποιώντας ένα απαλό πινέλο καθαρίστε τους αισθητήρες. Πάνω καπάκι ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Κωδικός Σφάλματος Περιγραφή Πιθανή λύση 1. Κάποιο χαρτονόμισμα πιθανόν να έχει μπλοκάρει στην είσοδο τον χαρτονομισμάτων. Κλείστε από το ρεύμα τη συσκευή αφαιρέστε με E0~E11 προσοχή το χαρτονόμισμα και ξαναβάλτε σε Σφάλμα λειτουργία τη συσκευή. αισθητήρα 2. Εάν η συσκευή βγάζει αυτό το σφάλμα χωρίς να έχει μπλοκάρει κάποιο χαρτονόμισμα τότε καθαρίστε με προσοχή τους αισθητήρες ή αντικαταστήστε τους ελαττωματικούς. EH/EC Λάθος μέγεθος Λάθος τρόπος εισαγωγής χαρτονομίσματος. Τοποθετήστε το χαρτονόμισμα όπως φαίνεται στη φωτογραφία 1 σελ.4 EJ Φθαρμένο Τοποθετήστε το χαρτονόμισμα όπως φαίνεται χαρτονόμισμα στη φωτογραφία 1 σελ.4 CF0 UV Σφάλμα Τοποθετήστε το χαρτονόμισμα όπως CF1~CF7 IR Σφάλμα φαίνεται στη φωτογραφία 1 σελ.4 για CF8 MG Σφάλμα επιβεβαίωση ότι είναι πλαστό. CF9 MT Error 5

ΠΡΟ ΙΑΓΡΑΦΕΣ 1. Θερμοκρασία λειτουργίας: 0ºC - 40ºC 2. Θερμοκρασία αποθήκευσης: -20ºC - 70ºC 2. Υγρασία: 25% - 80% 3. ιαστάσεις: 143 x 128 x 73 (mm) 4. Καθαρό βάρος: 0.6kg 5.

7 ΠΡΟ ΙΑΓΡΑΦΕΣ 1. Θερμοκρασία λειτουργίας: 0ºC - 40ºC 2. Θερμοκρασία αποθήκευσης: -20ºC - 70ºC 2. Υγρασία: 25% - 80% 3. ιαστάσεις: 143 x 128 x 73 (mm) 4. Καθαρό βάρος: 0.6kg 5. Οθόνη: Φωτιζόμενη LCD 6. Τροφοδοσία: DC9V ή Μπαταρία Lithium (προαιρετικά) 7. Ταχύτητα ανίχνευσης: < 0.5 /χαρτονόμισμα 8. Κατανάλωση: 5W 9. Πιστοποιητικά: CE, ROHS approved 6
