1 Ηλεκτρονικά Ισχύος II Ενότητα 2: Μετατροπείς Συνεχούς Τάσης σε Εναλλασσόμενη Τάση (DC-AC Converters ή Inverters) Δρ.-Μηχ. Εμμανουήλ Τατάκης, Καθηγητής Πολυτεχνική Σχολή Τμ. Ηλεκτρολόγων Μηχανικών και Τεχνολογίας Υπολογιστών

2 Σκοποί ενότητας Παρουσίαση και επεξήγηση βασικών τοπολογιών των μετατροπέων συνεχούς τάσης σε εναλλασσόμενη τάση Παρουσιάση μεθόδων παλμοδότησης σε μονοφασικούς και τριφασικούς αντιστροφείς Μελέτη του αρμονικού περιεχομένου τάσεων και ρευμάτων των αντιστροφέων 2

3 Περιεχόμενα ενότητας Μετατροπείς συνεχούς τάσης σε μονοφασική εναλλασσόμενη τάση με τρανζίστορ ισχύος (Halfbridge, Full-bridge). Μετατροπείς συνεχούς τάσης σε μονοφασική εναλλασσόμενη τάση με θυρίστορ Μετατροπείς συνεχούς τάσης σε τριφασική εναλλασσόμενη τάση με τρανζίστορ ισχύος Μέθοδοι παλμοδότησης αντιστροφέων (SPWM, HIPWM κλπ) Ρύθμιση στροφών τριφασικής ασύγχρονης μηχανής 3

4 Διάλεξη 12η Μονοφασικοί και τριφασικοί μετατροπείς Σ.Τ.-Ε.Τ. (Single and Three Phase Inverters) 4

5 ΗΛΕΚΤΡΟΝΙΚΑ ΙΣΧΥΟΣ ΙΙ ΜΕΤΑΤΡΟΠΕΙΣ ΣΥΝΕΧΟΥΣ ΤΑΣΗΣ ΣΕ ΕΝΑΛΛΑΣΣΟΜΕΝΗ ΤΑΣΗ (DC-AC Converters ή INVERTERS) ΜΟΝΟΦΑΣΙΚΟΙ και ΤΡΙΦΑΣΙΚΟΙ ΜΕΤΑΤΡΟΠΕΙΣ ΣΤ-ΕΤ (Single and Three Phase Inverters) 5

6 + L σ i d D 1 ΑΠΑΝΤΗΣΗ ΣΕ ΕΡΩΤΗΜΑ u φ i D1 i Lk L k /2 D 3 U d U d C P i cp Th 1 Th 3 u φ R + - i φ t 1 t 2 t 2a t 3 t 4 -U d t C k Th 4 Th 2 u Th1 u Th2 D 4 i Lk L k /2 - Μονοφασικός αντιστροφέας με θυρίστορ D 2 t 1 t 2 t 3 t 4 U d t i Lk i D2 i D4 t 1 t 2 t 3 t 4 t i d t 1 t 2 (3-4T D ) t 3 t 4 t t 1 t 2 Θεωρητικές Κυματομορφές t 3 t 4 t 6

7 ΤΡΙΦΑΣΙΚΟΣ ΑΝΤΙΣΤΡΟΦΕΑΣ ΤΑΣΗΣ ΜΕ ΤΡΑΝΖΙΣΤΟΡ + V d V d Έλεγχος με τετραγωνικούς παλμούς TR 1 TR 3 TR 5 D 1 D 3 D 5 A B C R R R N - V d TR 4 TR 6 TR 2 D 4 D 6 D 2 Κυκλωματικό διάγραμμα Ωμικό Φορτίο 7

8 ΤΡΙΦΑΣΙΚΟΣ ΑΝΤΙΣΤΡΟΦΕΑΣ ΤΑΣΗΣ ΜΕ ΤΡΑΝΖΙΣΤΟΡ + V d V d TR 1 TR 3 TR 5 D 1 D 3 D 5 A B C R V A0 V B0 V C0 TR 1 TR 6 TR 5 TR 1 TR 6 TR 2 TR 1 TR 3 TR 2 TR 4 TR 3 TR 2 TR 4 TR 3 TR 5 TR 4 TR 6 TR 5 TR 1 TR 6 TR 5 TR 1 TR 6 TR 2 TR 1 TR 3 TR 2 V d /2 R R N ωt -V d /2 - V d Κυκλωματικό διάγραμμα Κάθε ημιαγωγικό στοιχείο ανάβει και σβήνει για 180 (τετραγωνικοί παλμοί). TR 4 TR 6 TR 2 D 4 D 6 D 2 Six-step square wave inverters. Επιτυγχάνεται μέγιστη τάση εξόδου (βασική αρμονική). Κάθε ακροδέκτης εξόδου συνδέεται εναλλάξ στο θετικό ή τον αρνητικό πόλο της πηγής τροφοδοσίας. Επιτυγχάνεται τριφασική έξοδος λόγω καθυστέρησης 120 μεταξύ των παλμών έναυσης κάθε κλάδου. V AB V BC V CA V N0 V AN V BN V CN 2 V d /3 V d / ωt -V d /3-2 V d /3 Κυματομορφές για ωμικό φορτίο V d -V d -V d /6 ωt V d /6 ωt 8

9 ΤΡΙΦΑΣΙΚΟΣ ΑΝΤΙΣΤΡΟΦΕΑΣ ΤΑΣΗΣ ΜΕ ΤΡΑΝΖΙΣΤΟΡ + V d V d TR 1 TR 3 TR 5 D 1 D 3 D 5 A B C R V A0 V B0 V C0 TR 1 TR 6 TR 5 TR 1 TR 6 TR 2 TR 1 TR 3 TR 2 TR 4 TR 3 TR 2 TR 4 TR 3 TR 5 TR 4 TR 6 TR 5 TR 1 TR 6 TR 5 TR 1 TR 6 TR 2 TR 1 TR 3 TR 2 V d /2 R R N ωt -V d /2 - V d TR 4 TR 6 TR 2 D 4 D 6 D 2 Κυκλωματικό διάγραμμα Κάθε χρονική στιγμή άγουν ταυτόχρονα τρεις από τους έξι ημιαγωγικούς διακόπτες του αντιστροφέα. Ρύθμιση συχνότητας όχι όμως και της ενεργού τιμής της βασικής αρμονικής της τάσης εξόδου. Για ωμικό-επαγωγικό φορτίο έχουμε διαφορά φάσης τάσης και ρεύματος: αγωγή των διόδων όταν φασική τάση και φασικό ρεύμα έχουν διαφορετικό πρόσημο. V AB V BC V CA V N0 V AN V BN V CN 2 V d /3 V d / ωt -V d /3-2 V d /3 Κυματομορφές για ωμικό φορτίο V d -V d -V d /6 ωt V d /6 ωt 9

10 ΑΝΑΛΥΣΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΝΤΙΣΤΡΟΦΕΩΝ ΤΑΣΗΣ Αρμονικό περιεχόμενο της τάσης εξόδου ΤΑΣΕΙΣ V A0, V B0, V C0 : peak 4 Vd RMS 4 Vd 2 Βασική αρμονική με πλάτος: V x0,1 = V x0,1 = = Vd π 2 2 π 2 π Ανώτερες αρμονικές, σε συχνότητες που είναι περιττά (μονά) ακέραια πολλαπλάσια της συχνότητας της βασικής αρμονικής: peak 1 4 Vd RMS 2 V x0,ν = V x0,ν = Vd όπου ν η τάξη της αρμονικής. ν π 2 ν π ν=3, 5, 7, 9, δλδ ν=2 k+1, k=1, 2, 3 ΤΑΣΕΙΣ V AB, V BC, V CA : peak 4 Vd RMS 2 Βασική αρμονική με πλάτος: V LL,1 = 3 V x0,1 = 3 Vd π 2 π Ανώτερες αρμονικές, σε συχνότητες που είναι περιττά (μονά) ακέραια πολλαπλάσια της συχνότητας της βασικής αρμονικής, από όπου όμως απαλείφονται τα περιττά πολλαπλάσια του τρία: peak 1 4 Vd RMS 2 V LL,ν = 3 V LL,ν = 3 Vd όπου ν η τάξη της αρμονικής. ν π 2 ν π ν=5, 7, 11, 13, 17, 19 δλδ ν=6 k±1, k=1, 2, 3 10

11 ΑΝΑΛΥΣΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΝΤΙΣΤΡΟΦΕΩΝ ΤΑΣΗΣ Αρμονικό περιεχόμενο της τάσης εξόδου ΤΑΣΕΙΣ V AN, V BN, V CN : Προκύπτουν από τη σχέση: V (t)=v (t) V (t) όπου V (t) xn x0 N0 N0 Συνεπώς, προκύπτει ότι η V N0 είναι τετραγωνικοί παλμοί με συχνότητα τριπλάσια της συχνότητας των V x0 και πλάτος ±V d /6. Άρα περιέχει αρμονικές που είναι περιττά πολλαπλάσια της τριπλάσιας συχνότητας της βασικής αρμονικής των V x0, με πλάτος ίσο με αυτό των αντίστοιχης τάξης αρμονικών των V x0. Επομένως, οι φασικές τάσεις στο φορτίο δεν περιλαμβάνουν αρμονικές που είναι περιττά πολλαπλάσια της 3 ης αρμονικής των V x0. Η βασική αρμονική και οι υπόλοιπες ανώτερες αρμονικές των τάσεων στο φορτίο είναι ίδιες με αυτές των τάσεων V x0. peak 4 Vd RMS 2 Βασική αρμονική: V xn,1 = V xn,1 = Vd π 2 π peak RMS Ανώτερες αρμονικές: V = 2 V V = 2 V ν π ν π V (t)+v (t)+v (t) A0 B0 C0 xn,ν d xn,ν d 3 όπου ν=6 k±1, k=1, 2, 3 11

12 Προσομοίωση, με το πρόγραμμα Matlab/Simulink, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (ωμικό-επαγωγικό φορτίο) + V d V d TR 1 TR 3 TR 5 D 1 D 3 D 5 A B C R R R L L L N - V d TR 4 TR 6 TR 2 D 4 D 6 D 2 Κυκλωματικό διάγραμμα 12

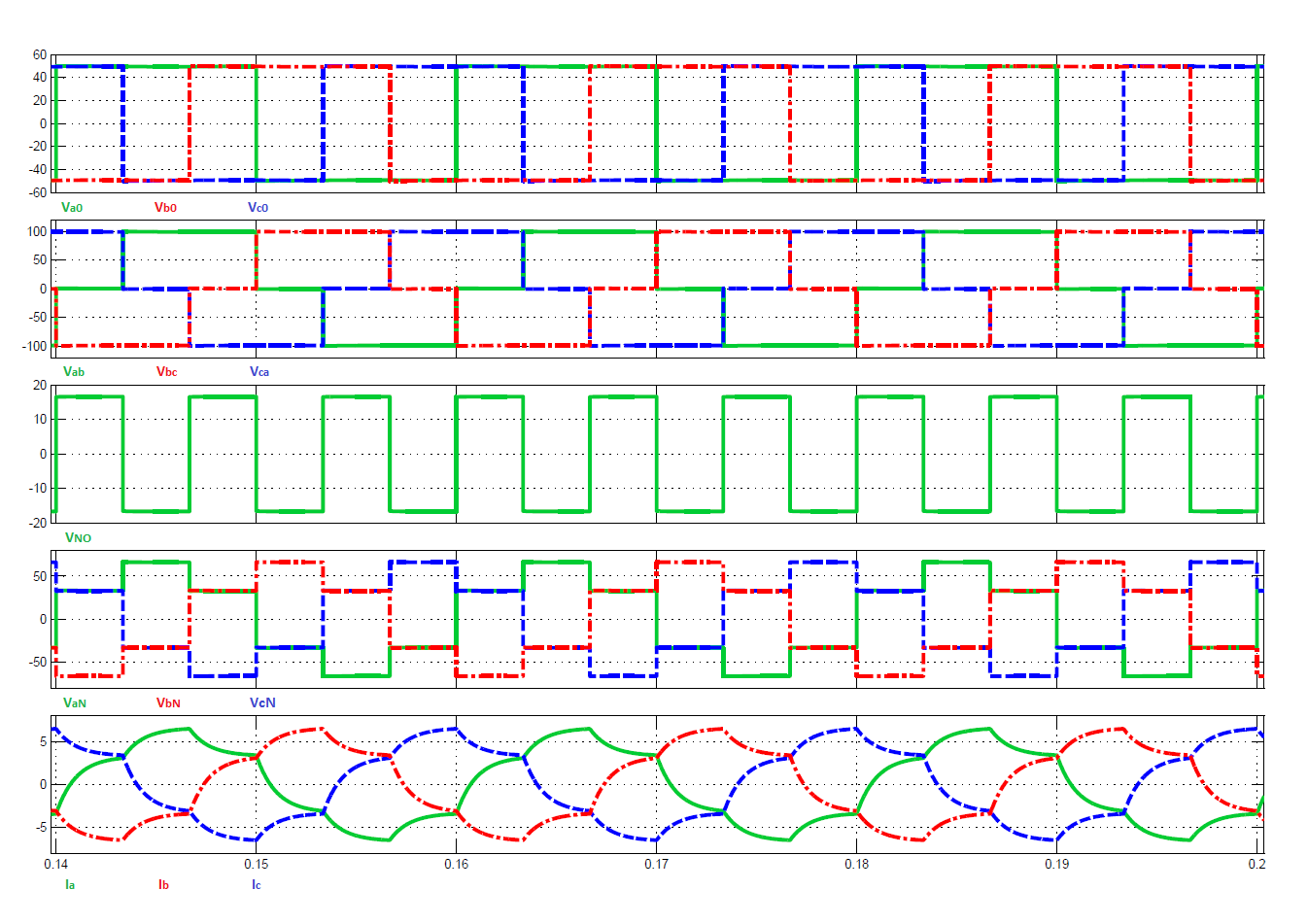

13 Προσομοίωση, με το πρόγραμμα Matlab/Simulink, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (ωμικό-επαγωγικό φορτίο) Κυματομορφές τάσης και ρεύματος 13

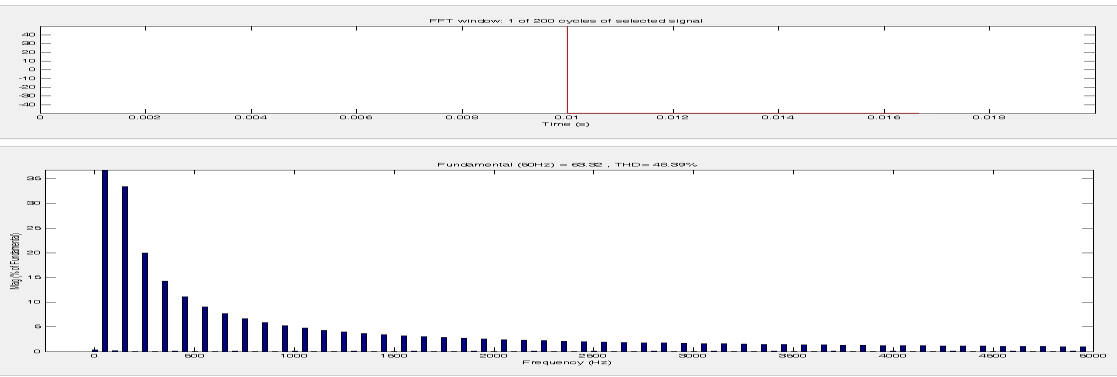

14 Προσομοίωση, με το πρόγραμμα Matlab/Simulink, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (ωμικό-επαγωγικό φορτίο) Αρμονικό περιεχόμενο κυματομορφών τάσης 14

15 Προσομοίωση, με το πρόγραμμα Matlab/Simulink, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (ωμικό-επαγωγικό φορτίο) Αρμονικό περιεχόμενο κυματομορφών τάσης & ρεύματος 15

16 ΗΛΕΚΤΡΟΝΙΚΑ ΙΣΧΥΟΣ ΙΙ ΜΕΤΑΤΡΟΠΕΙΣ ΣΥΝΕΧΟΥΣ ΤΑΣΗΣ ΣΕ ΕΝΑΛΛΑΣΣΟΜΕΝΗ ΤΑΣΗ (DC-AC Converters ή INVERTERS) ΜΟΝΟΦΑΣΙΚΟΙ ΜΕΤΑΤΡΟΠΕΙΣ ΣΤ-ΕΤ (Single Phase Inverters) Έλεγχος με S.P.W.M. 16

17 ΜΟΝΟΦΑΣΙΚΟΙ ΑΝΤΙΣΤΡΟΦΕΙΣ ΤΑΣΗΣ ΜΕ ΤΡΑΝΣΙΣΤΟΡ Μονοφασικός αντιστροφέας ελεγχόμενος με S.P.W.M. V d 2 V d i d1 - i d2 V φ Φορτίο TR 1 + TR 2 i φ Μονοφασικός αντιστροφέας τάσης σε συνδεσμολογία ημιγέφυρας (Half-Bridge Inverter) D 1 D 2 Μονοφασικός αντιστροφέας τάσης σε συνδεσμολογία πλήρους γέφυρας (Full-Bridge Inverter) Κάθε ελεγχόμενο ημιαγωγικό στοιχείο επιτρέπει τη ροή ρεύματος, όταν αυτό άγει, κατά τη μία φορά, ενώ η αντιπαράλληλη δίοδος επιτρέπει στο ρεύμα να ρέει κατά την αντίθετη κατεύθυνση. V d 2 V d V d O + - i d TR 1 TR 4 D 1 D 4 TR A V φ Φορτίο B TR 2 i φ D 3 D 2 17

18 ΗΜΙΤΟΝΟΕΙΔΗΣ ΔΙΑΜΟΡΦΩΣΗ ΤΟΥ ΕΥΡΟΥΣ ΤΩΝ ΠΑΛΜΩΝ V SIN V TRI Ημίτονο αναφοράς Sinusoidal Pulse Width Modulation (S.P.W.M.) Τρίγωνο αναφοράς V SIN V TRI Ημίτονο αναφοράς Τρίγωνο αναφοράς t t V PTR1 V PTR2 T S V ΑB T S Βασική αρμονική τάσης εξόδου V PTR3 V PTR4 t V d V d t Δημιουργία παλμών με S.P.W.M. t Πολική τάση εξόδου Στο φορέα (τρίγωνο αναφοράς) διατηρείται σταθερό το πλάτος. Ρύθμιση συχνότητας και ενεργού τιμής της βασικής αρμονικής της τάσης εξόδου με μεταβολή της συχνότητας και του πλάτους του ημιτόνου αναφοράς. 18

19 ΗΜΙΤΟΝΟΕΙΔΗΣ ΔΙΑΜΟΡΦΩΣΗ ΤΟΥ ΕΥΡΟΥΣ ΤΩΝ ΠΑΛΜΩΝ Sinusoidal Pulse Width Modulation (S.P.W.M.) ΟΡΙΣΜΟΙ Α sin = Τo πλάτος της κυματομορφής αναφοράς. Α tri = Τo πλάτος της κυματομορφής φορέα. F sin = Η συχνότητα της κυματομορφής αναφοράς. F tri = Η συχνότητα της κυματομορφής φορέα. M A = Ο συντελεστής διαμόρφωσης πλάτους. M F = Ο συντελεστής διαμόρφωσης συχνότητας. = A sin M A A tri peak Ftri M F = F sin Πλάτος της βασικής αρμονικής της τάσης εξόδου: V Φ,1 =Μ Vd γιά Μ Α 1 rms ΜΑ Vd V Φ,1 = γιά ΜΑ

20 ΗΜΙΤΟΝΟΕΙΔΗΣ ΔΙΑΜΟΡΦΩΣΗ ΤΟΥ ΕΥΡΟΥΣ ΤΩΝ ΠΑΛΜΩΝ V peak Φ,ν V d Sinusoidal Pulse Width Modulation (S.P.W.M.) M A =0,8 M F =15 1 MF-4 MF-2 MF MF+2 MF+4 2 MF-5 2 MF-3 Πρώτη oμάδα: Fν= Ftri±2 ν-1 F sin Μ F ±2 ν-1 Fsin Δεύτερη oμάδα: =2 ±(2 ν-1) 2 Μ F±(2 ν-1) Τρίτη oμάδα: Fν= 3F tri±2 ν-1 F sin 3 Μ F±2 ν-1 Τέταρτη oμάδα: =4 ±(2 ν-1) 4 Μ ±(2 ν-1) 2 MF-1 2 MF+1 2 MF+3 2 MF+5 F F F F F F F F F ν tri sin sin ν tri sin F sin 3 MF-4 3 MF-2 sin 3 MF 3 MF+2 3 MF+4 ν ν=1,2,3,.. F F sin 20

21 ΗΜΙΤΟΝΟΕΙΔΗΣ ΔΙΑΜΟΡΦΩΣΗ ΤΟΥ ΕΥΡΟΥΣ ΤΩΝ ΠΑΛΜΩΝ V peak AB,1 V d 4/π 1 Sinusoidal Pulse Width Modulation (S.P.W.M.) Μονοφασικός Αντιστροφέας Πλήρους Γέφυρας Τετραγωνικοί παλμοί υπερδιαμόρφωση 1 Μ Α Μεταβολή της τιμής κορυφής της βασικής αρμονικής της τάσης εξόδου του μονοφασικού αντιστροφέα τάσης, ως συνάρτηση του συντελεστή διαμόρφωσης πλάτους. Στην υπερδιαμόρφωση εμφανίζονται αρμονικές χαμηλής συχνότητας. 21

22 ΗΜΙΤΟΝΟΕΙΔΗΣ ΔΙΑΜΟΡΦΩΣΗ ΤΟΥ ΕΥΡΟΥΣ ΤΩΝ ΠΑΛΜΩΝ Sinusoidal Pulse Width Modulation (S.P.W.M.) Ημιτονοειδής διαμόρφωση του εύρους των παλμών με διπολική τάση εξόδου (Bipolar SPWM). Η μέθοδος που αναπτύχθηκε παραπάνω Ημιτονοειδής διαμόρφωση του εύρους των παλμών με μονοπολική τάση εξόδου (Unipolar SPWM). Τα τρανσίστορ του πρώτου κλάδου παλμοδοτούνται με παλμούς που παράγονται από τη σύγκριση της τριγωνικής κυματομορφής με ένα ημίτονο αναφοράς. Τα τρανσίστορ του άλλου κλάδου παλμοδοτούνται με παλμούς που παράγονται από τη σύγκριση της τριγωνικής κυματομορφής με ένα ημίτονο αναφοράς αντίθετης πολικότητας από το προηγούμενο. ΠΛΕΟΝΕΚΤΗΜΑ: Διπλασιασμός της συχνότητας των αρμονικών της τάσης εξόδου, σε σχέση με τη συχνότητα του τριγώνου. Πλάτος βασικής αρμονικής ίδιο με προηγούμενης μεθόδου. V SIN V TRI Ημίτονο αναφοράς για T R1 & T R4 T S Ημίτονο αναφοράς για T R3 & T R2 t 22

23 ΗΛΕΚΤΡΟΝΙΚΑ ΙΣΧΥΟΣ ΙΙ ΜΕΤΑΤΡΟΠΕΙΣ ΣΥΝΕΧΟΥΣ ΤΑΣΗΣ ΣΕ ΕΝΑΛΛΑΣΣΟΜΕΝΗ ΤΑΣΗ (DC-AC Converters ή INVERTERS) ΤΡΙΦΑΣΙΚΟΙ ΜΕΤΑΤΡΟΠΕΙΣ ΣΤ-ΕΤ (Three Phase Inverters) Έλεγχος με S.P.W.M. 23

24 ΗΜΙΤΟΝΟΕΙΔΗΣ ΔΙΑΜΟΡΦΩΣΗ ΤΟΥ ΕΥΡΟΥΣ ΤΩΝ ΠΑΛΜΩΝ Τριφασικός αντιστροφέας τάσης Για την παλμοδότηση ενός τριφασικού αντιστροφέα τάσης δημιουργούμε τρία ημίτονα αναφοράς (ένα για κάθε φάση) με διαφορά φάσης 120 ο μεταξύ τους. αυτά συγκρίνονται με την ίδια τριγωνική κυματομορφή. Ο συντελεστής διαμόρφωσης συχνότητας M F πρέπει να είναι περιττός και πολλαπλάσιο του τρία. Λόγω συμμετρίας στις τάσεις εξόδου εμφανίζονται αρμονικές μόνο περιττής τάξης. Στις πολικές και φασικές τάσεις δεν εμφανίζονται αρμονικές που είναι περιττά πολλαπλάσια του τρία. Μεταβολή του πλάτους της βασικής αρμονικής της πολικής τάσης εξόδου: peak V V LL,1 = 3 M A 2 d Θεωρητικές κυματομορφές φασικών και πολικών τάσων με SPWM παλμοδότηση 24

25 ΗΜΙΤΟΝΟΕΙΔΗΣ ΔΙΑΜΟΡΦΩΣΗ ΤΟΥ ΕΥΡΟΥΣ ΤΩΝ ΠΑΛΜΩΝ V peak LL,1 V d Sinusoidal Pulse Width Modulation (S.P.W.M.) Τριφασικός Αντιστροφέας (2 3) π 32 Τετραγωνικοί παλμοί υπερδιαμόρφωση 1 Μ Α Μεταβολή της τιμής κορυφής της βασικής αρμονικής της τάσης εξόδου του μονοφασικού αντιστροφέα τάσης, ως συνάρτηση του συντελεστή διαμόρφωσης πλάτους. Στην υπερδιαμόρφωση εμφανίζονται αρμονικές χαμηλής συχνότητας. 25

26 Προσομοίωση, με το πρόγραμμα Matlab/Simulink, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (ωμικό-επαγωγικό φορτίο) Κυματομορφές τάσης για SPWM 26

27 Προσομοίωση, με το πρόγραμμα Matlab/Simulink, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (ωμικό-επαγωγικό φορτίο) Κυματομορφές τάσης και ρεύματος για SPWM 27

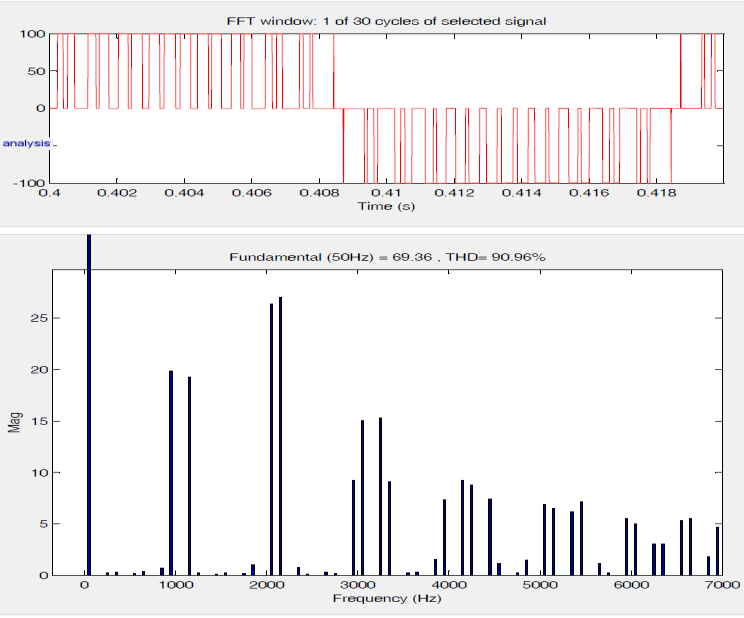

28 Προσομοίωση, με το πρόγραμμα Matlab/Simulink, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (ωμικό-επαγωγικό φορτίο) Αρμονικές της V A0 και της V AΒ για SPWM 28

29 Προσομοίωση, με το πρόγραμμα Matlab/Simulink, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (ωμικό-επαγωγικό φορτίο) Αρμονικές της V AΝ και της Ι A για SPWM 29

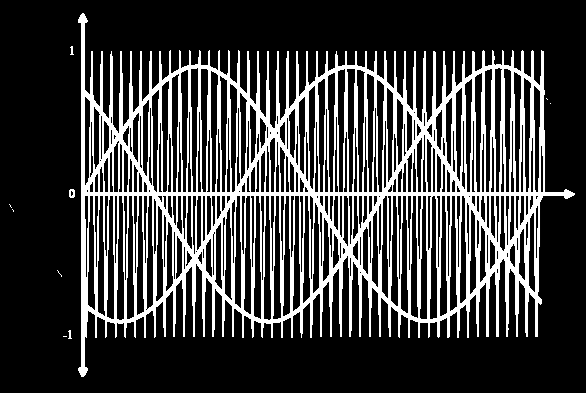

30 Προσομοίωση, με το πρόγραμμα PSpice, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (φορτίο: Ασύγχρονος Κινητήρας) Ημίτονα και τρίγωνο αναφοράς για SPWM 30

31 Προσομοίωση, με το πρόγραμμα PSpice, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (φορτίο: Ασύγχρονος Κινητήρας) Κυματομορφή V A0 για SPWM 31

32 Προσομοίωση, με το πρόγραμμα PSpice, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (φορτίο: Ασύγχρονος Κινητήρας) Κυματομορφή V AΒ για SPWM 32

33 Προσομοίωση, με το πρόγραμμα PSpice, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (φορτίο: Ασύγχρονος Κινητήρας) Αρμονικές της V A0 για SPWM 33

34 Προσομοίωση, με το πρόγραμμα PSpice, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (φορτίο: Ασύγχρονος Κινητήρας) Αρμονικές της V AΒ για SPWM 34

35 Προσομοίωση, με το πρόγραμμα PSpice, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (φορτίο: Ασύγχρονος Κινητήρας) Κυματομορφές φασικών ρευμάτων για SPWM 35

36 Προσομοίωση, με το πρόγραμμα PSpice, του τριφασικού αντιστροφέα τάσης με τρανζίστορ (φορτίο: Ασύγχρονος Κινητήρας) Εκκίνηση Ασύγχρονου Κινητήρα με V/f=ct 36

37 Τέλος Διάλεξης
