1 ΟΡΓΑΝΙΣΜΟΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Α.Ε. Γενική Διεύθυνση Έργων & Εφαρμογής Νέων Τεχνολογιών Διεύθυνση Μελετών Έργων ΕΡΓΟ: «ΑΝΑΒΑΘΜΙΣΗ 23 ΔΗΜΟΤΙΚΩΝ ΣΧΟΛΕΙΩΝ ΣΤΗ ΔΥΤΙΚΗ ΑΘΗΝΑ (Β ΦΑΣΗ)» ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ OIΚΟΔΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ 1

2 ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ OIΚΟΔΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ ΤΟΥ 7 ου ΔΗΜΟΤΙΚΟΥ ΣΧΟΛΕΙΟΥ ΧΑΪΔΑΡΙΟΥ 2

3 ΠΕΡΙΕΧΟΜΕΝΑ Α. ΠΕΡΙΓΡΑΦΗ ΔΙΔΑΚΤΗΡΙΟΥ Β. ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΕΠΕΜΒΑΣΕΙΣ Β.1 ΚΑΘΑΙΡΕΣΕΙΣ ΑΠΟΞΗΛΩΣΕΙΣ Β.2 ΝΕΕΣ ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ Β.2.1 Στοιχεία πληρώσεως Β.2.2 Επενδύσεις τοίχων Β.2.3 Δάπεδα Β.2.4 Ψευδοροφές Β.2.5 Κουφώματα Β.2.6 Σιδηρές κατασκευές-κιγκλιδώματα Β.2.7 Χρωματισμοί Β.2.8 Ξύλινες κατασκευές Β.2.9 Εξοπλιστικά στοιχεία 3

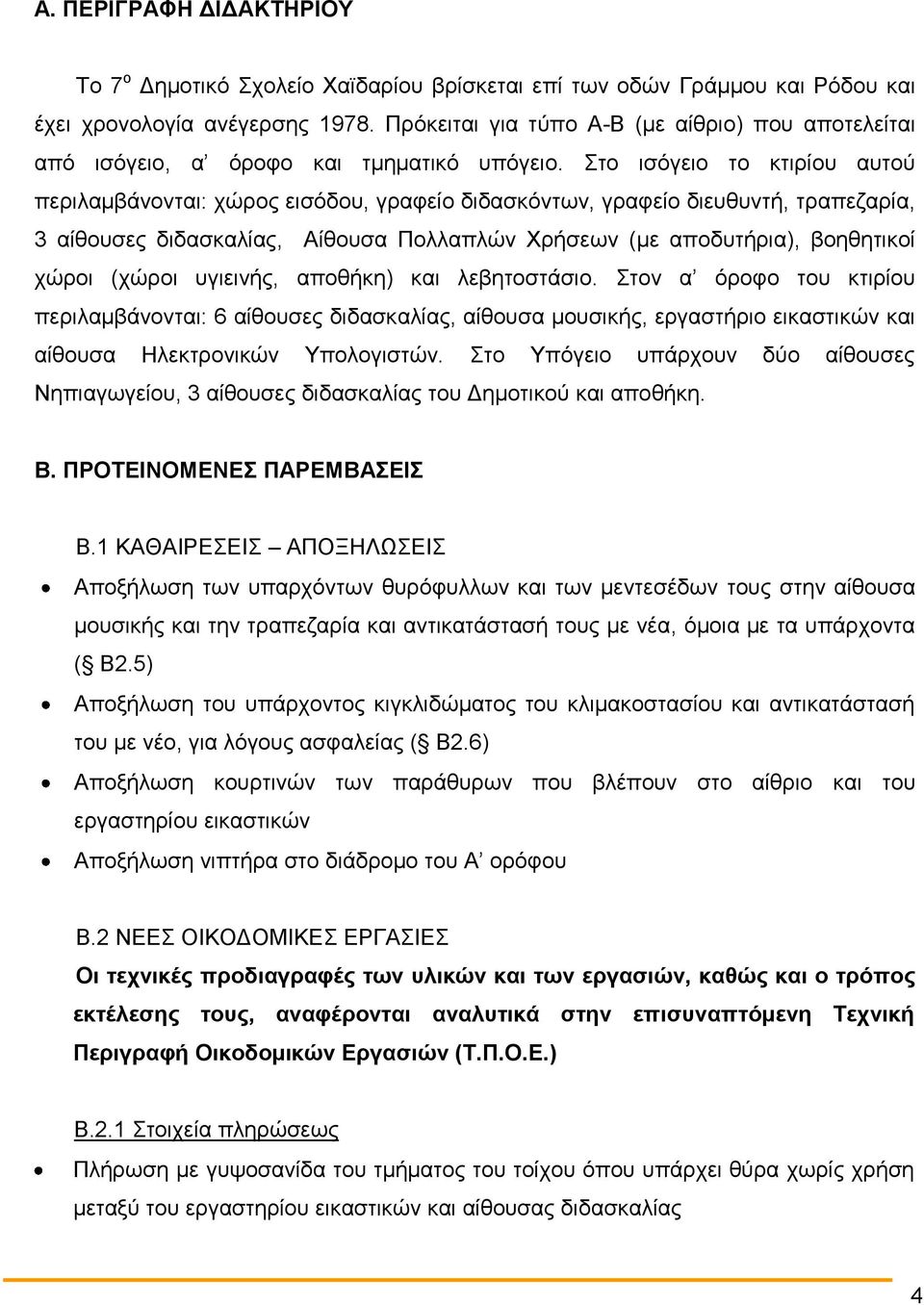

4 Α. ΠΕΡΙΓΡΑΦΗ ΔΙΔΑΚΤΗΡΙΟΥ Το 7 ο Δημοτικό Σχολείο Χαϊδαρίου βρίσκεται επί των οδών Γράμμου και Ρόδου και έχει χρονολογία ανέγερσης Πρόκειται για τύπο Α-Β (με αίθριο) που αποτελείται από ισόγειο, α όροφο και τμηματικό υπόγειο. Στο ισόγειο το κτιρίου αυτού περιλαμβάνονται: χώρος εισόδου, γραφείο διδασκόντων, γραφείο διευθυντή, τραπεζαρία, 3 αίθουσες διδασκαλίας, Αίθουσα Πολλαπλών Χρήσεων (με αποδυτήρια), βοηθητικοί χώροι (χώροι υγιεινής, αποθήκη) και λεβητοστάσιο. Στον α όροφο του κτιρίου περιλαμβάνονται: 6 αίθουσες διδασκαλίας, αίθουσα μουσικής, εργαστήριο εικαστικών και αίθουσα Ηλεκτρονικών Υπολογιστών. Στο Υπόγειο υπάρχουν δύο αίθουσες Νηπιαγωγείου, 3 αίθουσες διδασκαλίας του Δημοτικού και αποθήκη. Β. ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΠΑΡΕΜΒΑΣΕΙΣ Β.1 ΚΑΘΑΙΡΕΣΕΙΣ ΑΠΟΞΗΛΩΣΕΙΣ Αποξήλωση των υπαρχόντων θυρόφυλλων και των μεντεσέδων τους στην αίθουσα μουσικής και την τραπεζαρία και αντικατάστασή τους με νέα, όμοια με τα υπάρχοντα ( Β2.5) Αποξήλωση του υπάρχοντος κιγκλιδώματος του κλιμακοστασίου και αντικατάστασή του με νέο, για λόγους ασφαλείας ( Β2.6) Αποξήλωση κουρτινών των παράθυρων που βλέπουν στο αίθριο και του εργαστηρίου εικαστικών Αποξήλωση νιπτήρα στο διάδρομο του Α ορόφου Β.2 ΝΕΕΣ ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ Οι τεχνικές προδιαγραφές των υλικών και των εργασιών, καθώς και ο τρόπος εκτέλεσης τους, αναφέρονται αναλυτικά στην επισυναπτόμενη Τεχνική Περιγραφή Οικοδομικών Εργασιών (Τ.Π.Ο.Ε.) Β.2.1 Στοιχεία πληρώσεως Πλήρωση με γυψοσανίδα του τμήματος του τοίχου όπου υπάρχει θύρα χωρίς χρήση μεταξύ του εργαστηρίου εικαστικών και αίθουσας διδασκαλίας 4

5 Προβλέπεται κατασκευή παρασκηνίων από γυψοσανίδα στη σκηνή της Αίθουσας Πολλαπλών Χρήσεων. Μεταλλικοί σκελετοί των τοιχοπετασμάτων ενδιάμεσες μονώσεις με ορυκτοβάμβακα και τοποθέτηση σοβατεπιών στα νέα τοιχοπετάσματα γυψοσανίδων. Β.2.2 Επενδύσεις τοίχων Τοποθετούνται βινυλλικά γραφιστικά φύλλα στους εσωτερικούς τοίχους και αναρτώνται διάτρητα γραφιστικά βινυλλικά φύλλα (banners) στις εξωτερικές όψεις του κτιρίου, ποικίλης θεματολογίας σε επιλεγμένες θέσεις. Β.2.3 Δάπεδα Επίστρωση των υπαρχόντων μωσαϊκών δαπέδων της Αίθουσας Πολλαπλών Χρήσεων, της τραπεζαρίας, της αίθουσας μουσικής, του χώρου της βιβλιοθήκης και της αίθουσας εικαστικών με Linoleum, και της αίθουσας πληροφορικής με PVC. Τα μωσαϊκά δάπεδα πρώτα θα στοκαριστούν όπου χρειάζεται. Τα σχέδια και τα χρώματα των νέων δαπέδων με τους αντίστοιχους κωδικούς τους θα είναι σύμφωνα με τα σχέδια της Μελέτης. Αποκατάσταση όσων μαρμάρινων επιστρώσεων του κλιμακοστασίου και βαθμίδων των εισόδων έχουν αποκολληθεί, με νέα τεμάχια όμοιου υλικού. «Μαλακό» αντιολισθητικό γυάλισμα και κατάλληλο τρίψιμο όλων των βαθμίδων του κλιμακοστασίου και των εισόδων, καθώς και όλων των μαρμάρινων περιθωρίων και ζωνών στις συναρμογές των δαπέδων διαφορετικού υλικού. Β.2.4 Ψευδοροφές Τοποθέτηση ψευδοροφής από γυψοσανίδα στον χώρο της εισόδου, στους διαδρόμους ισογείου, υπογείου και α ορόφου, σε όλες τις αίθουσες διδασκαλίας, στα εργαστήρια, στην αίθουσα Η/Υ, στην αίθουσα μουσικής, στον χώρο της βιβλιοθήκης και την τραπεζαρία. Τοποθέτηση ψευδοροφής ορυκτών ινών σε όλα τα γραφεία. Όλες οι παραπάνω ψευδοροφές θα τοποθετηθούν ανάμεσα στα υπάρχοντα δοκάρια, σε απόσταση 8εκ. από την υφιστάμενη οροφή. 5

6 Β.2.5 Κουφώματα Τοποθέτηση νέων θυρόφυλλων και νέου εξοπλισμού τους (μεντεσέδες, κλειδαριές, χειρολαβές κλπ) στις ίδιες θέσεις με αυτές των θυρών που αποξηλώνονται, σύμφωνα με την Β1. Τοποθέτηση νέων θυρόφυλλων και νέου εξοπλισμού τους (μεντεσέδες, κλειδαριές, χειρολαβές κλπ) στα παρασκήνια που κατασκευάζονται στη σκηνή της Αίθουσας Πολλαπλών Χρήσεων σύμφωνα με την Β.2.1. Τοποθετούνται κουρτίνες άκαυτες συσκότισης με τον αντίστοιχο μηχανισμό τους, σύμφωνα με τη λεπτομέρεια Λ.Τ , στα υαλοστάσια της αίθουσας πολλαπλών χρήσεων Β.2.6 Σιδηρές κατασκευές-κιγκλιδώματα Προσθήκη νέου προστατευτικού κιγκλιδώματος, όμοιου με αυτού που αποξηλώνεται ( Β2.1) που φτάνει σε ύψος 1.20μ, πάνω από τη στάθμη του ορόφου στα δύο κλιμακοστάσια, για λόγους ασφαλείας. Β.2.7 Χρωματισμοί Χρωματισμός όλων των εξωτερικών και εσωτερικών επιφανειών του κεντρικού κτιρίου, συμπεριλαμβανομένων των θυρών που δεν αντικαθίστανται, των νέων θυρών, των σωμάτων καλοριφέρ, των εμφανών δικτύων Η/Μ εγκαταστάσεων, όλων των μεταλλικών στοιχείων (κιγκλιδώματα κλιμακοστασίου, υδρορροών, σιδεριών, μεταλλικών κουφωμάτων κλπ), σύμφωνα με τα σχέδια της Μελέτης και τους κωδικούς χρωμάτων που αναγράφονται σε αυτά. Β.2.9 Ξύλινες Κατασκευές Προβλέπονται ξύλινοι πάγκοι καθιστικών, σύμφωνα με τη λεπτομέρεια Λ3α, στις εσοχές των διαδρόμων. Προβλέπονται βιβλιοθήκες, χαμηλές και ψηλές,, τύπων (Χ1, Χ2, Ψ1, Ψ2, Ψ3), όπως ορίζονται στη μελέτη, στις αίθουσες διδασκαλίας, στη αίθουσα μουσικής και τα εργαστήρια, σύμφωνα με τη λεπτομέρεια ΛΕ4 Προβλέπεται πάγκος εργασίας στην αίθουσα εικαστικών σύμφωνα με τη λεπτομέρεια Λ4 6

7 Προβλέπονται πίνακες ανακοινώσεων (επιφάνειες ανάρτησης -cellotex) στους κοινόχρηστους χώρους, στις αίθουσες και τα εργαστήρια, σύμφωνα με τη λεπτομέρεια ΛΕ.2. Προβλέπονται ράφια από novopan πάχους 18mm στους διαδρόμους του κτιρίου και στην αίθουσα της βιβλιοθήκης όπως φαίνεται στα σχέδια της μελέτης Προβλέπονται τραπέζια τύπου Γ5 στο Εργαστήριο Εικαστικών Προβλέπονται κρεμάστρες στις αίθουσες διαδασκαλίες όπως φαίνεται στα σχέδια της μελέτης Προβλέπεται έπιπλο με ντουλάπια και ράφια στην τραπεζαρία ου σχολείου σύμφωνα με τη λεππτομέρεια Λ-Κ7 Προβλέπεται προέκταση καθ ύψος των ραφιών της βιβλιοθήκης από ύψος 1,5μ. έως ύψος 2,3μ. όπως φαίνεται στα σχέδια της μελέτης Β.2.9 Εξοπλιστικά στοιχεία Προβλέπονται καθιστικά με καναπέδες διθέσιους και τριθέσιους και χαμηλά τραπεζάκια στις αίθουσες διδασκαλίας, και τραπέζια ψηλά στην αίθουσα Μουσικής, σε ενδεδειγμένες από τη μελέτη θέσεις. Τοποθετούνται κουρτίνες απλές άκαυτες στα υαλοστάσια των αιθουσών διδασκαλίας, των εργαστηρίων και της αίθουσας μουσικής Τοποθετούνται μεταλλικές σχάρες με στοιχεία από κόντρα πλακέ θαλάσσης σύμφωνα με τη λεπτομέρεια Λ2, σε ενδεδειγμένα από τη μελέτη σημεία. Προβλέπονται τραπέζια τύπου puzzle με καρέκλες στην αίθουσα μουσικής σύμφωνα με τα σχέδια της μελέτης και την τεχνική περιγραφή Προβλέπονται νέα γραφεία Η/Υ στη βιβλιοθήκη και στην αίθουσα μουσικής Προβλέπεται νέος νιπτήρας στο Εργαστήρι Εικαστικών Θ Ε Ω Ρ Η Θ Η Κ Ε Η Συντάξασα - Ο Διευθυντής Μελετών Έργων Κ. ΦΙΛΗ - ΓΑΛΑΝΗ ΔΗΜΗΤΡΗΣ ΣΕΦΕΡΛΗΣ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Εγκρίθηκε με την υπ. αριθ. ΑΠ 37-Τ1/2076/ απόφαση του Διευθύνοντος Συμβούλου της Ο.Σ.Κ. Α.Ε. 7

8 ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ OIΚΟΔΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ ΤΟΥ 10 ου ΔΗΜΟΤΙΚΟΥ ΣΧΟΛΕΙΟΥ ΧΑΪΔΑΡΙΟΥ 8

9 ΠΕΡΙΕΧΟΜΕΝΑ Α. ΠΕΡΙΓΡΑΦΗ ΔΙΔΑΚΤΗΡΙΟΥ Β. ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΠΑΡΕΜΒΑΣΕΙΣ Β.1 ΚΑΘΑΙΡΕΣΕΙΣ ΑΠΟΞΗΛΩΣΕΙΣ Β.2 ΝΕΕΣ ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ Β.2.1 Στοιχεία πληρώσεως Β.2.2 Επενδύσεις τοίχων Β.2.3 Δάπεδα Β.2.4 Ψευδοροφές Β.2.5 Κουφώματα Β.2.6 Σιδηρές κατασκευές-κιγκλιδώματα Β.2.7 Χρωματισμοί Β.2.8 Ξύλινες κατασκευές Β.2.9 Εξοπλιστικά στοιχεία 9

10 Α. ΠΕΡΙΓΡΑΦΗ ΔΙΔΑΚΤΗΡΙΟΥ Το 10 ο Δημοτικό Σχολείο Χαϊδαρίου βρίσκεται στο τέρμα της οδού Μελίτας και έχει χρονολογία ανέγερσης Πρόκειται για ανοιχτού τύπου σχολείο που αποτελείται από ισόγειο και α όροφο. Το κτίριο είναι σε πολύ καλή κατάσταση, τόσο στο εσωτερικό όσο και το εξωτερικό του, έτσι αντικείμενο της Μελέτης αποτελεί η αναβάθμιση της Αίθουσας Πολλαπλών Χρήσεων, του Χώρου Προβολών και ο εξοπλισμός των αιθουσών διδασκαλίας. Β. ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΠΑΡΕΜΒΑΣΕΙΣ Β.1 ΚΑΘΑΙΡΕΣΕΙΣ ΑΠΟΞΗΛΩΣΕΙΣ Καθαίρεση της σκηνής της Α.Π.Χ. για να κατασκευαστεί νέα, μεγαλύτερη, σύμφωνα με τα σχέδια της μελέτης. Αποξήλωση των μικρών υπαρχόντων παραθυρόφυλλων των αιθουσών, λόγω επικινδυνότητας του ανοίγματός τους σε χαμηλό ύψος εντός των αιθουσών η κατά μήκος των διαδρόμων και αντικατάστασή τους ( Β2.5) Β.2 ΝΕΕΣ ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ Οι τεχνικές προδιαγραφές των υλικών και των εργασιών, καθώς και ο τρόπος εκτέλεσης τους, αναφέρονται αναλυτικά στην επισυναπτόμενη Τεχνική Περιγραφή Οικοδομικών Εργασιών (Τ.Π.Ο.Ε.) Β.2.1 Στοιχεία πληρώσεως (παραλείπεται) Β.2.2 Επενδύσεις τοίχων Τοποθετούνται βινυλλικά γραφιστικά φύλλα στους εσωτερικούς χώρους (Α.Π.Χ. και Χώρος προβολών), ποικίλης θεματολογίας σε επιλεγμένες θέσεις. Β.2.3 Δάπεδα Επίστρωση των υπαρχόντων δαπέδων του χώρου της Αίθουσας Πολλαπλών Χρήσεων και του χώρου προβολών με Linoleum. Τα σχέδια και τα χρώματα των νέων δαπέδων με τους αντίστοιχους κωδικούς τους θα είναι σύμφωνα με τα σχέδια της Μελέτης. 10

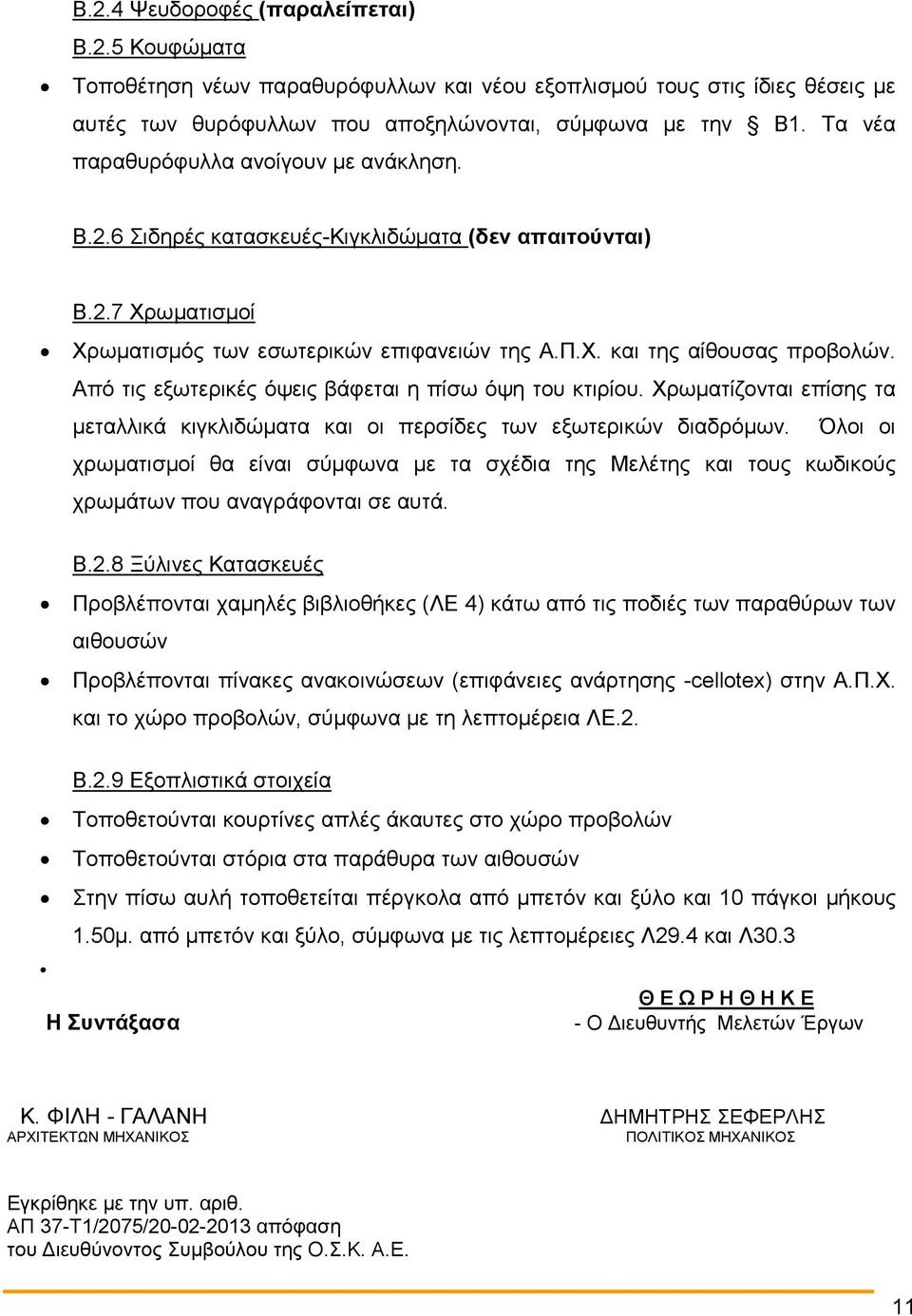

11 Β.2.4 Ψευδοροφές (παραλείπεται) Β.2.5 Κουφώματα Τοποθέτηση νέων παραθυρόφυλλων και νέου εξοπλισμού τους στις ίδιες θέσεις με αυτές των θυρόφυλλων που αποξηλώνονται, σύμφωνα με την Β1. Τα νέα παραθυρόφυλλα ανοίγουν με ανάκληση. Β.2.6 Σιδηρές κατασκευές-κιγκλιδώματα (δεν απαιτούνται) Β.2.7 Χρωματισμοί Χρωματισμός των εσωτερικών επιφανειών της Α.Π.Χ. και της αίθουσας προβολών. Από τις εξωτερικές όψεις βάφεται η πίσω όψη του κτιρίου. Χρωματίζονται επίσης τα μεταλλικά κιγκλιδώματα και οι περσίδες των εξωτερικών διαδρόμων. Όλοι οι χρωματισμοί θα είναι σύμφωνα με τα σχέδια της Μελέτης και τους κωδικούς χρωμάτων που αναγράφονται σε αυτά. Β.2.8 Ξύλινες Κατασκευές Προβλέπονται χαμηλές βιβλιοθήκες (ΛΕ 4) κάτω από τις ποδιές των παραθύρων των αιθουσών Προβλέπονται πίνακες ανακοινώσεων (επιφάνειες ανάρτησης -cellotex) στην Α.Π.Χ. και το χώρο προβολών, σύμφωνα με τη λεπτομέρεια ΛΕ.2. Β.2.9 Εξοπλιστικά στοιχεία Τοποθετούνται κουρτίνες απλές άκαυτες στο χώρο προβολών Τοποθετούνται στόρια στα παράθυρα των αιθουσών Στην πίσω αυλή τοποθετείται πέργκολα από μπετόν και ξύλο και 10 πάγκοι μήκους 1.50μ. από μπετόν και ξύλο, σύμφωνα με τις λεπτομέρειες Λ29.4 και Λ30.3 Η Συντάξασα Θ Ε Ω Ρ Η Θ Η Κ Ε - Ο Διευθυντής Μελετών Έργων Κ. ΦΙΛΗ - ΓΑΛΑΝΗ ΔΗΜΗΤΡΗΣ ΣΕΦΕΡΛΗΣ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Εγκρίθηκε με την υπ. αριθ. ΑΠ 37-Τ1/2075/ απόφαση του Διευθύνοντος Συμβούλου της Ο.Σ.Κ. Α.Ε. 11

12 ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ OIΚΟΔΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ ΤΟΥ 14 ου ΔΗΜΟΤΙΚΟΥ ΣΧΟΛΕΙΟΥ ΧΑΪΔΑΡΙΟΥ 12

13 ΠΕΡΙΕΧΟΜΕΝΑ Α. ΠΕΡΙΓΡΑΦΗ ΔΙΔΑΚΤΗΡΙΟΥ Β. ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΠΑΡΕΜΒΑΣΕΙΣ Β.1 ΚΑΘΑΙΡΕΣΕΙΣ ΑΠΟΞΗΛΩΣΕΙΣ Β.2 ΝΕΕΣ ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ Β.2.1 Στοιχεία πληρώσεως Β.2.2 Επενδύσεις τοίχων Β.2.3 Δάπεδα Β.2.4 Ψευδοροφές Β.2.5 Κουφώματα Β.2.6 Σιδηρές κατασκευές-κιγκλιδώματα Β.2.7 Χρωματισμοί Β.2.8 Ξύλινες κατασκευές Β.2.9 Εξοπλιστικά στοιχεία 13

14 Α. ΠΕΡΙΓΡΑΦΗ ΔΙΔΑΚΤΗΡΙΟΥ Το 14 ο Δημοτικό Σχολείο Χαϊδαρίου βρίσκεται επί της οδού Κερκύρας 8 και αποτελείται από ένα κτίριο με χρονολογία ανέγερσης Πρόκειται για τον τύπο «Κάλβο», κτίριο με Ισόγειο και 2 Ορόφους. Στο ισόγειο το κτιρίου αυτού περιλαμβάνονται: 2 χώροι εισόδου - διαλείμματος, 1 αίθουσα διδασκαλίας, αίθουσα ένταξης, τραπεζαρία, βοηθητικοί χώροι (κυλικείο, χώροι υγιεινής) και Αίθουσα Πολλαπλών Χρήσεων. Στον α όροφο του κτιρίου περιλαμβάνονται: 5 αίθουσες διδασκαλίας, γραφείο διδασκόντων, γραφείο διευθυντή, αρχείο, χώροι υγιεινής διδασκόντων. Στο β όροφο του κτιρίου περιλαμβάνονται: 6 αίθουσες διδασκαλίας, αίθουσα Η/Υ, αποθήκη και χώροι υγιεινής Β. ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΠΑΡΕΜΒΑΣΕΙΣ Β.1 ΚΑΘΑΙΡΕΣΕΙΣ ΑΠΟΞΗΛΩΣΕΙΣ Αποξήλωση των θυρόφυλλων της Α.Π.Χ. και τμήματος του αντίστοιχου τοίχου της Α.Π.Χ., σύμφωνα με τα σχέδια. Αποξήλωση των κουρτινών στο χώρο εισόδου, που αποτελεί και foyer της Α.Π.Χ. Β.2 ΝΕΕΣ ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ Οι τεχνικές προδιαγραφές των υλικών και των εργασιών, καθώς και ο τρόπος εκτέλεσης τους, αναφέρονται αναλυτικά στην επισυναπτόμενη Τεχνική Περιγραφή Οικοδομικών Εργασιών (Τ.Π.Ο.Ε.) Β.2.1 Στοιχεία πληρώσεως Κατασκευή τοίχου από δρομική τοιχοποιία προκειμένου να δημιουργηθεί προθάλαμος στους χώρους υγιεινής, του ισογείου και τοποθέτηση νέας θύρας, σύμφωνα με τα σχέδια της μελέτης. Κατασκευή χωρίσματος (τοιχοπέτασμα) από γυψοσανίδα στη σκηνή της Α.Π.Χ. για τη δημιουργία χώρου παρασκηνίων 14

15 Β.2.2 Επενδύσεις τοίχων Τοποθετούνται βινυλλικά γραφιστικά φύλλα στους εσωτερικούς τοίχους και αναρτώνται διάτρητα γραφιστικά βινυλλικά φύλλα (banners) στις εξωτερικές όψεις του κτιρίου, συγκεκριμένης θεματολογίας σε επιλεγμένες θέσεις, σύμφωνα με τα σχέδια της μελέτης. Συμπλήρωση σοβατεπιών όμοιων με τα υπάρχοντα στον νέο τοίχο του προθαλάμου των W.C. του ισογείου, καθώς τοποθέτηση σοβατεπιών στον νέο τοίχο από γυψοσανίδες των παρασκηνίων της Α.Π.Χ. από πλαστικό σοβατεπί από linoleum, στην απόχρωση του δαπέδου. Β.2.3 Δάπεδα Επίστρωση των υπαρχόντων μωσαϊκών δαπέδων των χώρων εισόδου-διαλείμματος του ισογείου, των διαδρόμων, της αίθουσας ένταξης, της τραπεζαρίας του χώρου της Α.Π.Χ. με Linoleum. Το μωσαϊκό της αίθουσας Η/Υ επιστρώνεται με PVC. Τα μωσαϊκά δάπεδα πρώτα θα στοκαριστούν όπου χρειάζεται. Τα σχέδια και τα χρώματα των νέων δαπέδων με τους αντίστοιχους κωδικούς τους θα είναι σύμφωνα με τα σχέδια της Μελέτης. Αποκατάσταση όσων μαρμάρινων επιστρώσεων του κλιμακοστασίου και βαθμίδων των εισόδων έχουν αποκολληθεί, με νέα τεμάχια όμοιου υλικού. «Μαλακό» αντιολισθητικό γυάλισμα και κατάλληλο τρίψιμο όλων των βαθμίδων του κλιμακοστασίου και των εισόδων, καθώς και όλων των μαρμάρινων περιθωρίων και ζωνών στις συναρμογές των δαπέδων διαφορετικού υλικού. Β.2.4 Ψευδοροφές Τοποθέτηση ψευδοροφής από γυψοσανίδα άμεσης στερέωσης του μεταλλικού σκελετού στο χώρο της εισόδου, σύμφωνα με τα σχέδια της μελέτης Β.2.5 Κουφώματα Τοποθέτηση νέου θυρόφυλλου και εξοπλισμού του (μεντεσέδες, κλειδαριά, χειρολαβής κλπ) στο χώρο του νέου κατασκευασμένου τοίχου στους χώρους υγιεινής του ισογείου (Β.2.1.) Τοποθέτηση νέων θυρόφυλλων και εξοπλισμού τους στην Α.Π.Χ. σύμφωνα με τα σχέδια της μελέτης 15

16 Τοποθετούνται κουρτίνες άκαυστες συσκότισης με τον αντίστοιχο μηχανισμό τους, σύμφωνα με τη λεπτομέρεια Λ.Τ , στα υαλοστάσια της αίθουσας πολλαπλών χρήσεων. Β.2.6 Σιδηρές κατασκευές-κιγκλιδώματα (δεν απαιτούνται) Β.2.7 Χρωματισμοί Χρωματισμός όλων των εξωτερικών και εσωτερικών επιφανειών του κεντρικού κτιρίου, συμπεριλαμβανομένων των θυρών (παλιών και νέων), των σωμάτων καλοριφέρ, των εμφανών δικτύων Η/Μ εγκαταστάσεων, όλων των μεταλλικών στοιχείων (κιγκλιδώματα κλιμακοστασίου, υδρορροών, σιδεριών, μεταλλικών κουφωμάτων κλπ), σύμφωνα με τα σχέδια της Μελέτης και τους κωδικούς χρωμάτων που αναγράφονται σε αυτά. Οι επιφάνειες των τοίχων, στις οποίες θα τοποθετηθούν βινυλλικά φύλλα με γραφιστικές παραστάσεις θα σπατουλαριστούν και θα χρωματιστούν, με πρώτη στρώση (αστάρι) και δύο στρώσεις ριπολίνης. Β.2.8 Ξύλινες Κατασκευές Βιβλιοθήκες ψηλές και χαμηλές (ΛΕ 4) προβλέπονται και στις αίθουσες διδασκαλίας, σύμφωνα με τα σχέδια της μελέτης. Στο χώρο της τραπεζαρίας προβλέπεται πάγκος με ντουλάπια και ράφια, σύμφωνα με τη λεπτομέρεια Λ-Κ14. Προβλέπονται πίνακες ανακοινώσεων (επιφάνειες ανάρτησης -cellotex) στους κοινόχρηστους χώρους, στις αίθουσες και τα εργαστήρια, σύμφωνα με τη λεπτομέρεια ΛΕ.2. Β.2.9 Εξοπλιστικά στοιχεία Προβλέπονται καθιστικά με καναπέδες και τραπεζάκια στους χώρους διαλείμματος του ισογείου και των ορόφων. Τραπεζάκια με καρέκλες προβλέπονται έξω από το κυλικείο. Τοποθετούνται κουρτίνες άκαυστες απλές στα υαλοστάσια των αιθουσών διδασκαλίας, της αίθουσας Η/Υ, της τραπεζαρίας, των κλιμακοστασίων, των διαδρόμων. 16

17 Στο χώρο διαλείμματος του Ισογείου τοποθετούνται στις θέσεις που προβλέπει η μελέτη δύο ξύλινες φιγούρες που διαθέτει η Ο.Σ.Κ. Α.Ε. από τη Δ.Ε.Θ. Θ Ε Ω Ρ Η Θ Η Κ Ε Η Συντάξασα - Ο Διευθυντής Μελετών Έργων Κ. ΦΙΛΗ - ΓΑΛΑΝΗ ΔΗΜΗΤΡΗΣ ΣΕΦΕΡΛΗΣ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Εγκρίθηκε με την υπ. αριθ. ΑΠ 37-Τ1/2077/ απόφαση του Διευθύνοντος Συμβούλου της Ο.Σ.Κ. Α.Ε. 17
