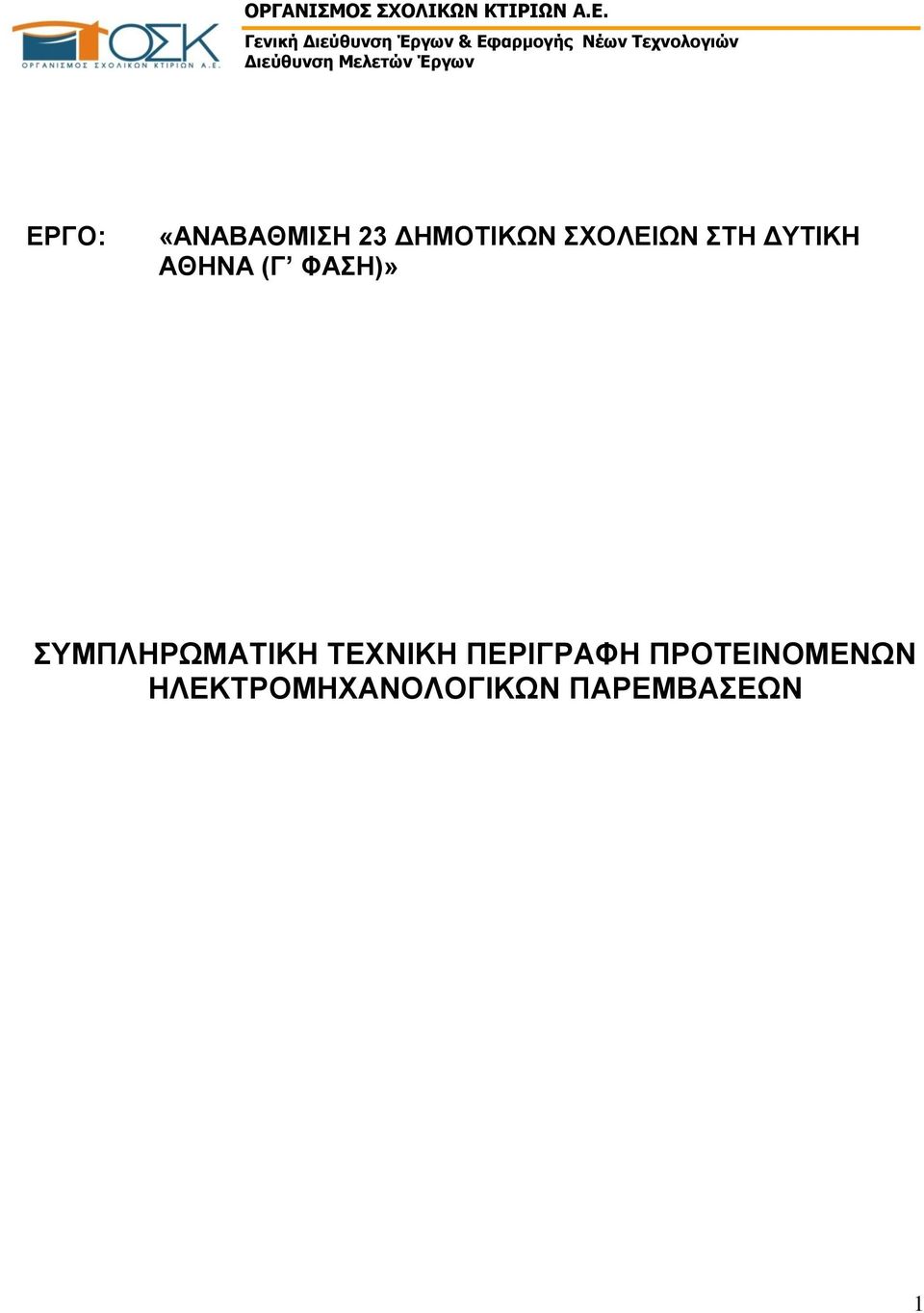

1 ΟΡΓΑΝΙΣΜΟΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Α.Ε. Γενική Διεύθυνση Έργων & Εφαρμογής Νέων Τεχνολογιών Διεύθυνση Μελετών Έργων ΕΡΓΟ: «ΑΝΑΒΑΘΜΙΣΗ 23 ΔΗΜΟΤΙΚΩΝ ΣΧΟΛΕΙΩΝ ΣΤΗ ΔΥΤΙΚΗ ΑΘΗΝΑ (Γ ΦΑΣΗ)» ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΡΟΤΕΙΝΟΜΕΝΩΝ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΠΑΡΕΜΒΑΣΕΩΝ 1

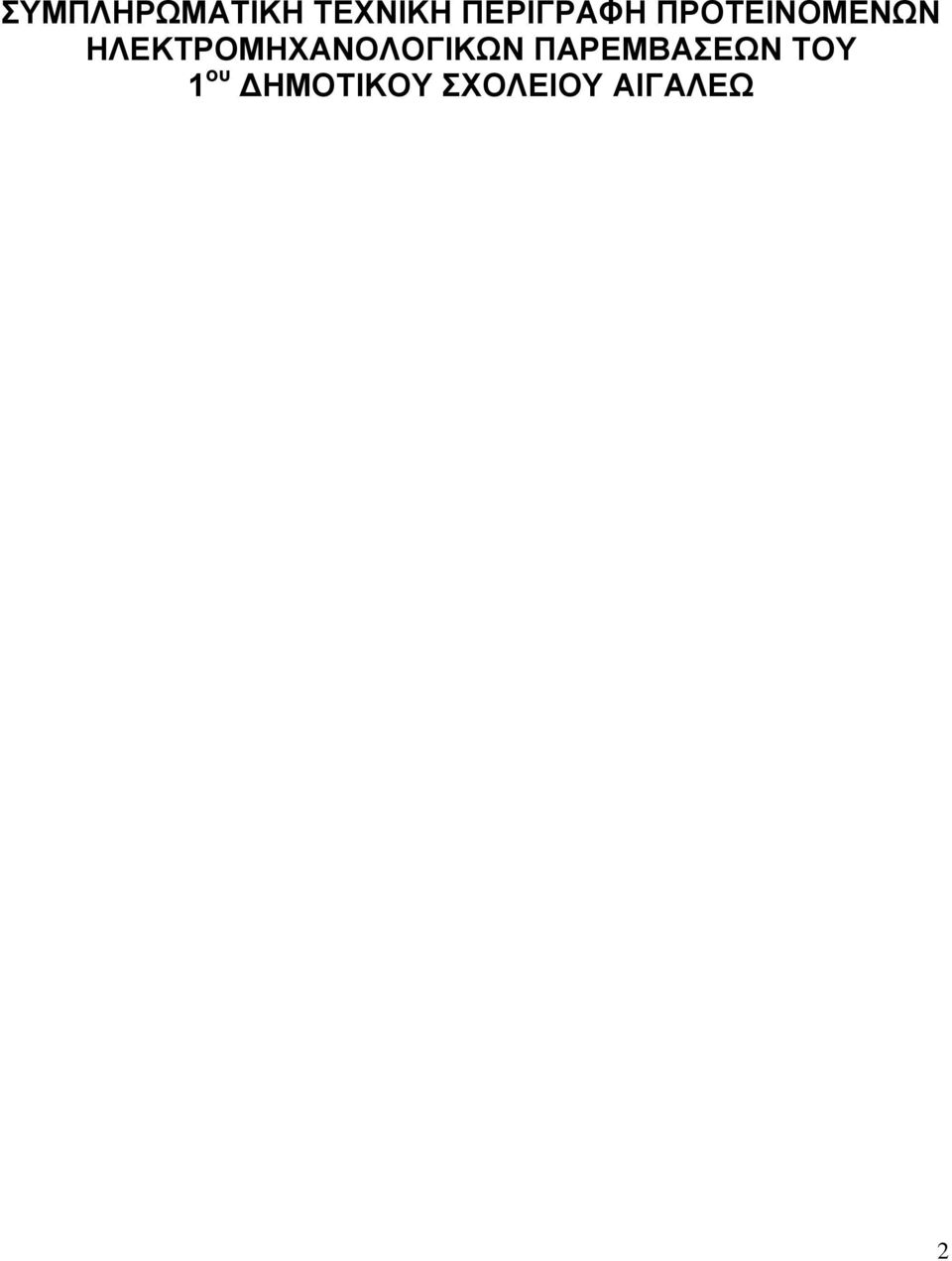

2 ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΡΟΤΕΙΝΟΜΕΝΩΝ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΠΑΡΕΜΒΑΣΕΩΝ ΤΟΥ 1 ου ΔΗΜΟΤΙΚΟΥ ΣΧΟΛΕΙΟΥ ΑΙΓΑΛΕΩ 2

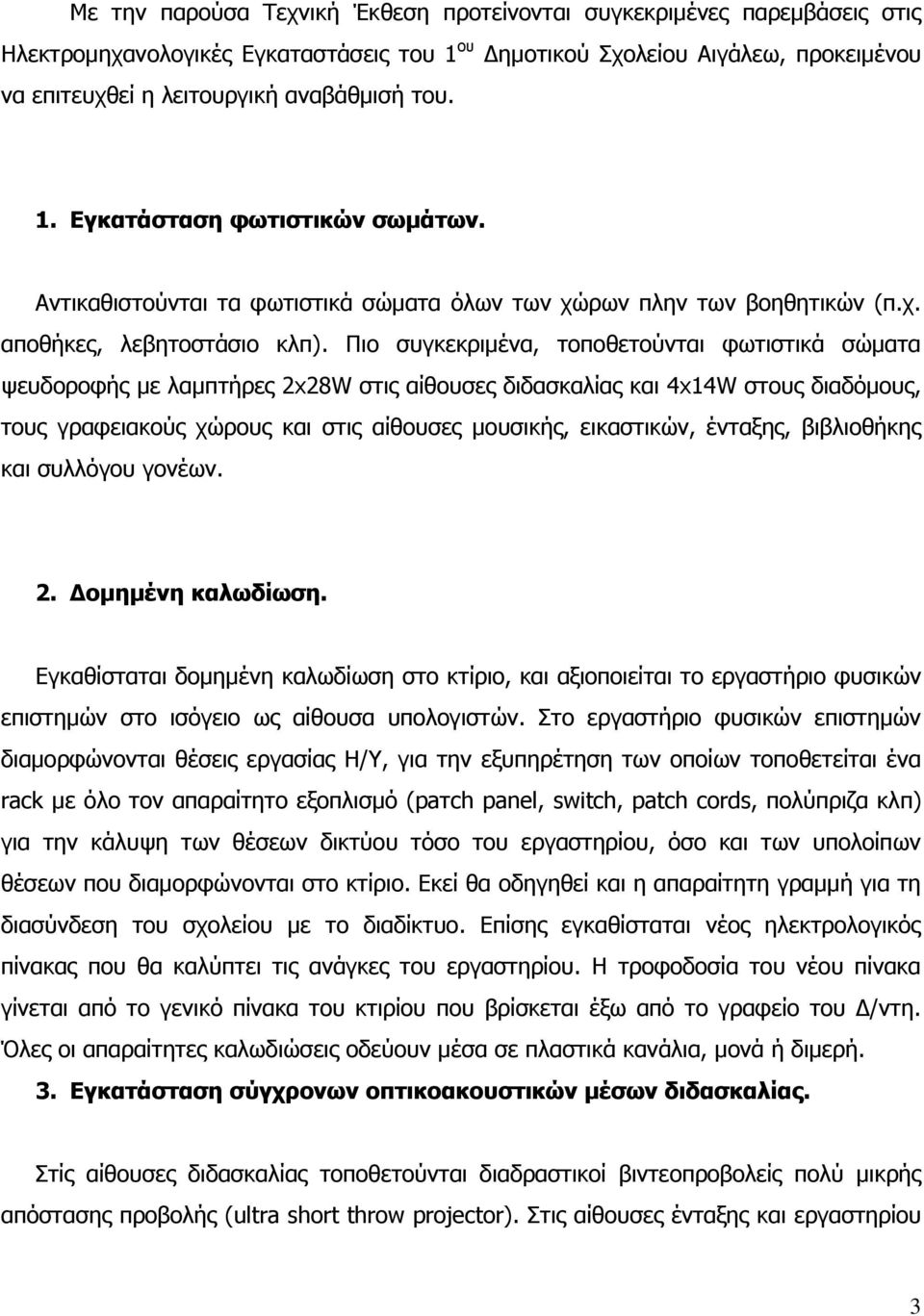

3 Με την παρούσα Τεχνική Έκθεση προτείνονται συγκεκριμένες παρεμβάσεις στις Ηλεκτρομηχανολογικές Εγκαταστάσεις του 1 ου Δημοτικού Σχολείου Αιγάλεω, προκειμένου να επιτευχθεί η λειτουργική αναβάθμισή του. 1. Εγκατάσταση φωτιστικών σωμάτων. Αντικαθιστούνται τα φωτιστικά σώματα όλων των χώρων πλην των βοηθητικών (π.χ. αποθήκες, λεβητοστάσιο κλπ). Πιο συγκεκριμένα, τοποθετούνται φωτιστικά σώματα ψευδοροφής με λαμπτήρες 2x28W στις αίθουσες διδασκαλίας και 4x14W στους διαδόμους, τους γραφειακούς χώρους και στις αίθουσες μουσικής, εικαστικών, ένταξης, βιβλιοθήκης και συλλόγου γονέων. 2. Δομημένη καλωδίωση. Εγκαθίσταται δομημένη καλωδίωση στο κτίριο, και αξιοποιείται το εργαστήριο φυσικών επιστημών στο ισόγειο ως αίθουσα υπολογιστών. Στο εργαστήριο φυσικών επιστημών διαμορφώνονται θέσεις εργασίας Η/Υ, για την εξυπηρέτηση των οποίων τοποθετείται ένα rack με όλο τον απαραίτητο εξοπλισμό (paτch panel, switch, patch cords, πολύπριζα κλπ) για την κάλυψη των θέσεων δικτύου τόσο του εργαστηρίου, όσο και των υπολοίπων θέσεων που διαμορφώνονται στο κτίριο. Εκεί θα οδηγηθεί και η απαραίτητη γραμμή για τη διασύνδεση του σχολείου με το διαδίκτυο. Επίσης εγκαθίσταται νέος ηλεκτρολογικός πίνακας που θα καλύπτει τις ανάγκες του εργαστηρίου. Η τροφοδοσία του νέου πίνακα γίνεται από το γενικό πίνακα του κτιρίου που βρίσκεται έξω από το γραφείο του Δ/ντη. Όλες οι απαραίτητες καλωδιώσεις οδεύουν μέσα σε πλαστικά κανάλια, μονά ή διμερή. 3. Εγκατάσταση σύγχρονων οπτικοακουστικών μέσων διδασκαλίας. Στίς αίθουσες διδασκαλίας τοποθετούνται διαδραστικοί βιντεοπροβολείς πολύ μικρής απόστασης προβολής (ultra short throw projector). Στις αίθουσες ένταξης και εργαστηρίου 3

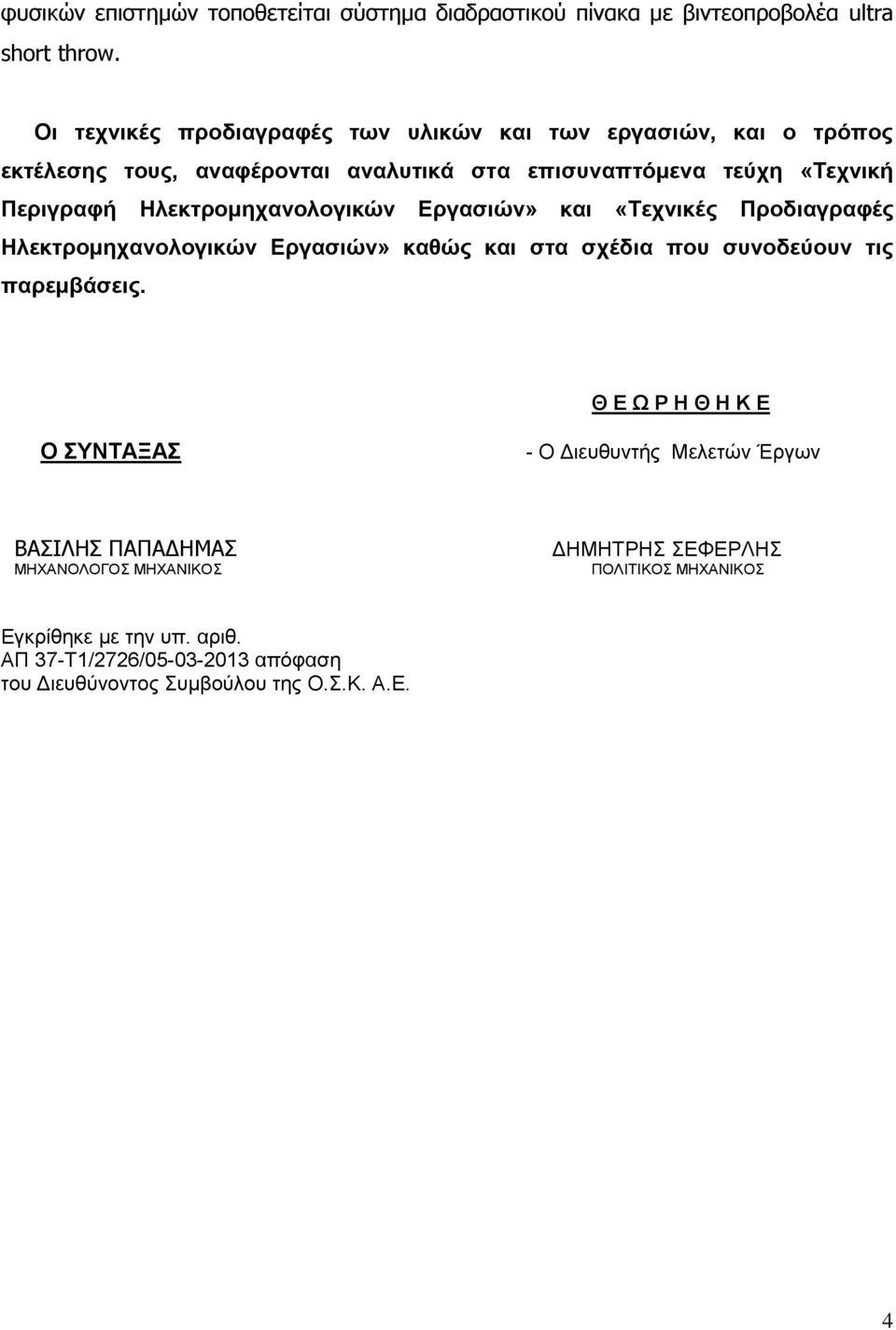

4 φυσικών επιστημών τοποθετείται σύστημα διαδραστικού πίνακα με βιντεοπροβολέα ultra short throw. Οι τεχνικές προδιαγραφές των υλικών και των εργασιών, και ο τρόπος εκτέλεσης τους, αναφέρονται αναλυτικά στα επισυναπτόμενα τεύχη «Τεχνική Περιγραφή Ηλεκτρομηχανολογικών Εργασιών» και «Τεχνικές Προδιαγραφές Ηλεκτρομηχανολογικών Εργασιών» καθώς και στα σχέδια που συνοδεύουν τις παρεμβάσεις. Θ Ε Ω Ρ Η Θ Η Κ Ε Ο ΣΥΝΤΑΞΑΣ - Ο Διευθυντής Μελετών Έργων ΒΑΣΙΛΗΣ ΠΑΠΑΔΗΜΑΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ ΔΗΜΗΤΡΗΣ ΣΕΦΕΡΛΗΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Εγκρίθηκε με την υπ. αριθ. ΑΠ 37-Τ1/2726/ απόφαση του Διευθύνοντος Συμβούλου της Ο.Σ.Κ. Α.Ε. 4

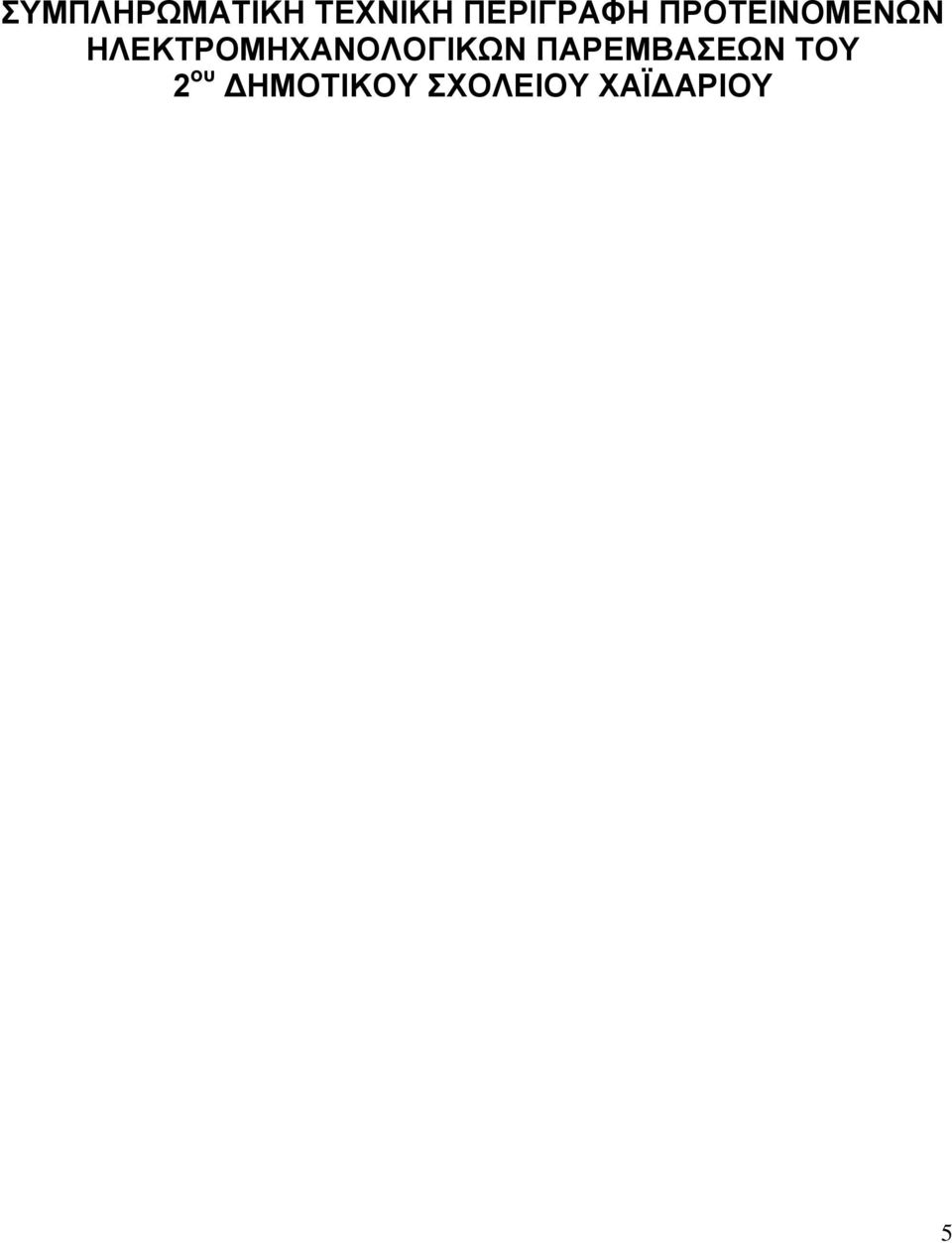

5 ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΡΟΤΕΙΝΟΜΕΝΩΝ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΠΑΡΕΜΒΑΣΕΩΝ ΤΟΥ 2 ου ΔΗΜΟΤΙΚΟΥ ΣΧΟΛΕΙΟΥ ΧΑΪΔΑΡΙΟΥ 5

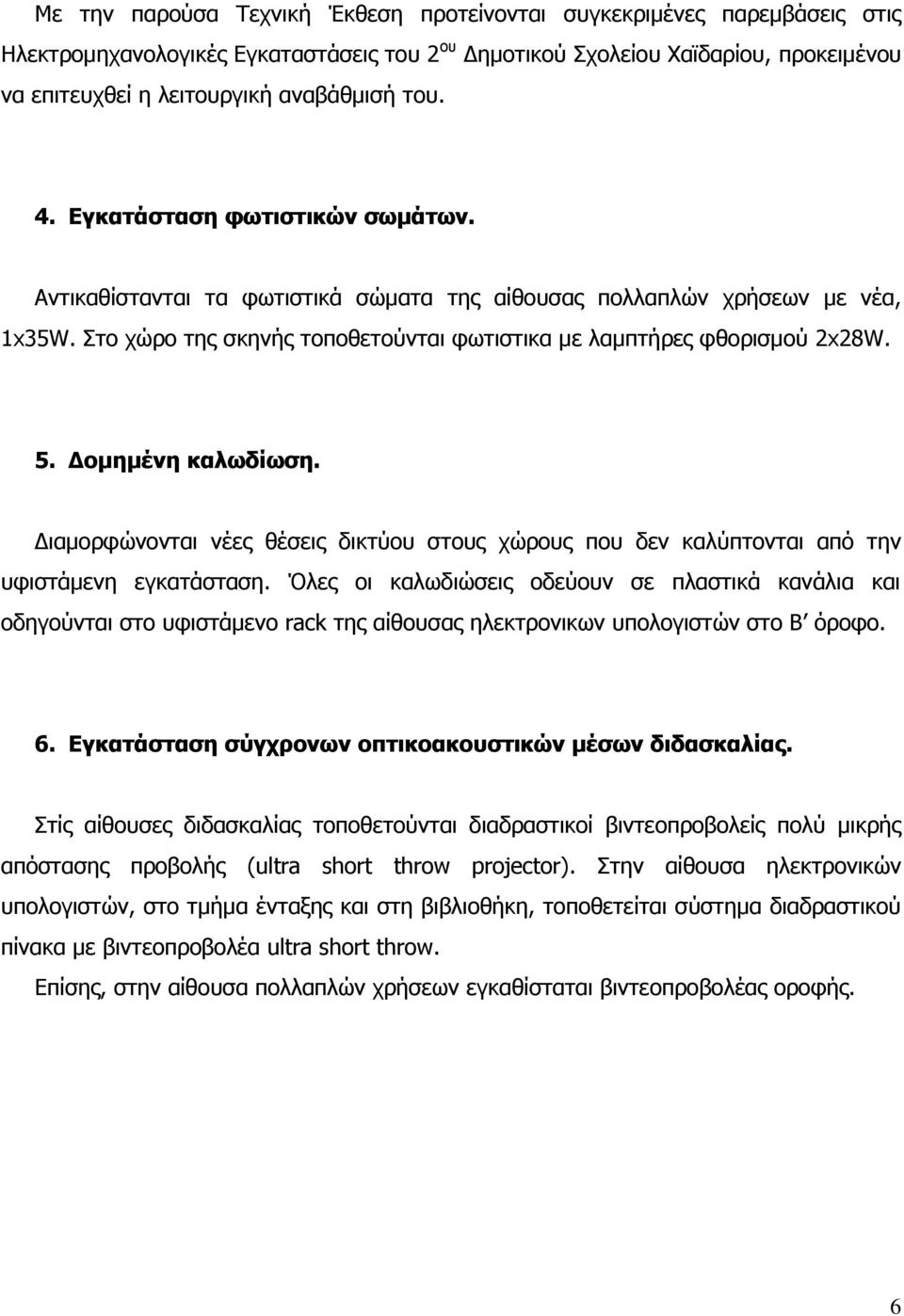

6 Με την παρούσα Τεχνική Έκθεση προτείνονται συγκεκριμένες παρεμβάσεις στις Ηλεκτρομηχανολογικές Εγκαταστάσεις του 2 ου Δημοτικού Σχολείου Χαϊδαρίου, προκειμένου να επιτευχθεί η λειτουργική αναβάθμισή του. 4. Εγκατάσταση φωτιστικών σωμάτων. Αντικαθίστανται τα φωτιστικά σώματα της αίθουσας πολλαπλών χρήσεων με νέα, 1x35W. Στο χώρο της σκηνής τοποθετούνται φωτιστικα με λαμπτήρες φθορισμού 2x28W. 5. Δομημένη καλωδίωση. Διαμορφώνονται νέες θέσεις δικτύου στους χώρους που δεν καλύπτονται από την υφιστάμενη εγκατάσταση. Όλες οι καλωδιώσεις οδεύουν σε πλαστικά κανάλια και οδηγούνται στο υφιστάμενο rack της αίθουσας ηλεκτρονικων υπολογιστών στο Β όροφο. 6. Εγκατάσταση σύγχρονων οπτικοακουστικών μέσων διδασκαλίας. Στίς αίθουσες διδασκαλίας τοποθετούνται διαδραστικοί βιντεοπροβολείς πολύ μικρής απόστασης προβολής (ultra short throw projector). Στην αίθουσα ηλεκτρονικών υπολογιστών, στο τμήμα ένταξης και στη βιβλιοθήκη, τοποθετείται σύστημα διαδραστικού πίνακα με βιντεοπροβολέα ultra short throw. Επίσης, στην αίθουσα πολλαπλών χρήσεων εγκαθίσταται βιντεοπροβολέας οροφής. 6

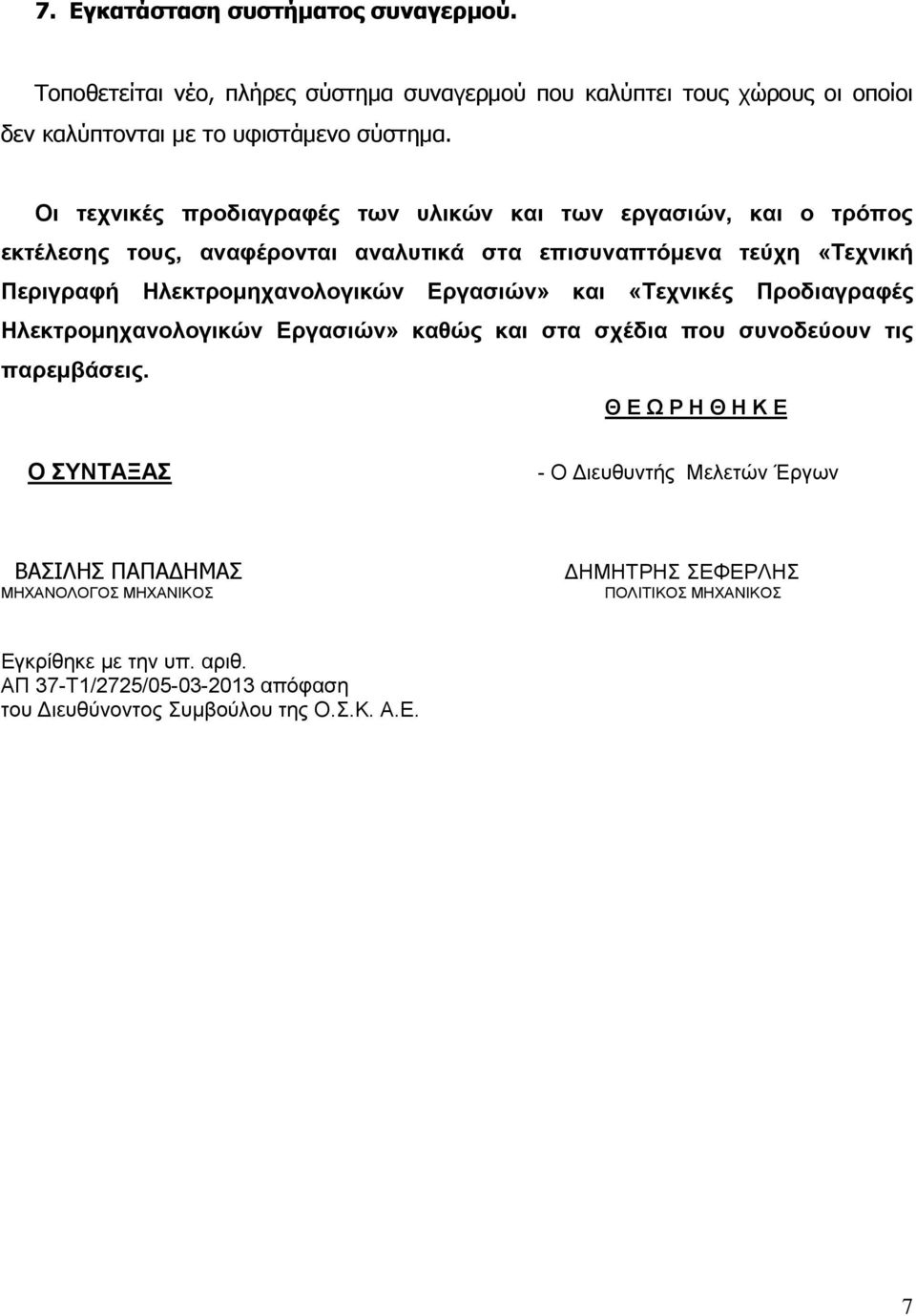

7 7. Εγκατάσταση συστήματος συναγερμού. Τοποθετείται νέο, πλήρες σύστημα συναγερμού που καλύπτει τους χώρους οι οποίοι δεν καλύπτονται με το υφιστάμενο σύστημα. Οι τεχνικές προδιαγραφές των υλικών και των εργασιών, και ο τρόπος εκτέλεσης τους, αναφέρονται αναλυτικά στα επισυναπτόμενα τεύχη «Τεχνική Περιγραφή Ηλεκτρομηχανολογικών Εργασιών» και «Τεχνικές Προδιαγραφές Ηλεκτρομηχανολογικών Εργασιών» καθώς και στα σχέδια που συνοδεύουν τις παρεμβάσεις. Θ Ε Ω Ρ Η Θ Η Κ Ε Ο ΣΥΝΤΑΞΑΣ - Ο Διευθυντής Μελετών Έργων ΒΑΣΙΛΗΣ ΠΑΠΑΔΗΜΑΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ ΔΗΜΗΤΡΗΣ ΣΕΦΕΡΛΗΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Εγκρίθηκε με την υπ. αριθ. ΑΠ 37-Τ1/2725/ απόφαση του Διευθύνοντος Συμβούλου της Ο.Σ.Κ. Α.Ε. 7

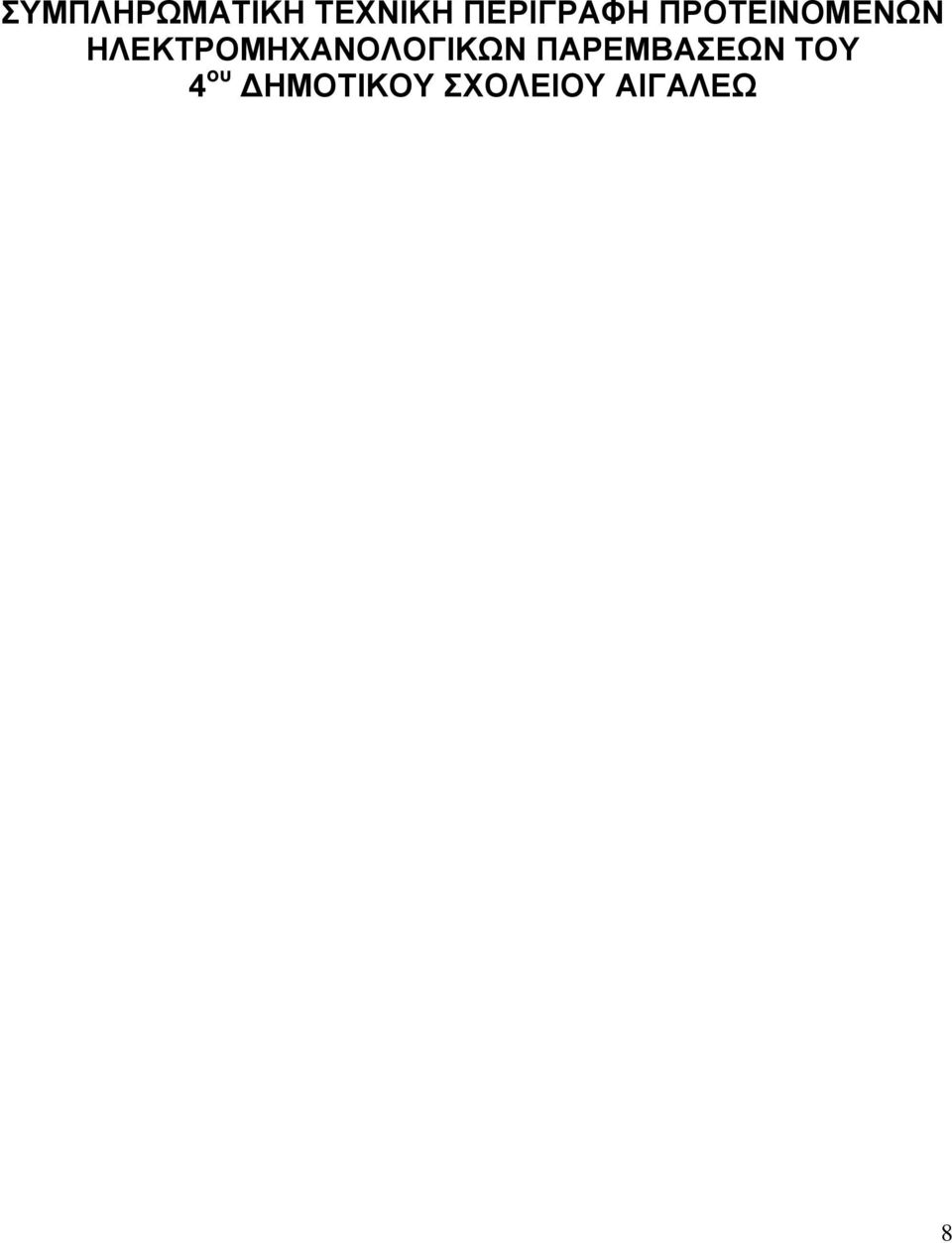

8 ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΡΟΤΕΙΝΟΜΕΝΩΝ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΠΑΡΕΜΒΑΣΕΩΝ ΤΟΥ 4 ου ΔΗΜΟΤΙΚΟΥ ΣΧΟΛΕΙΟΥ ΑΙΓΑΛΕΩ 8

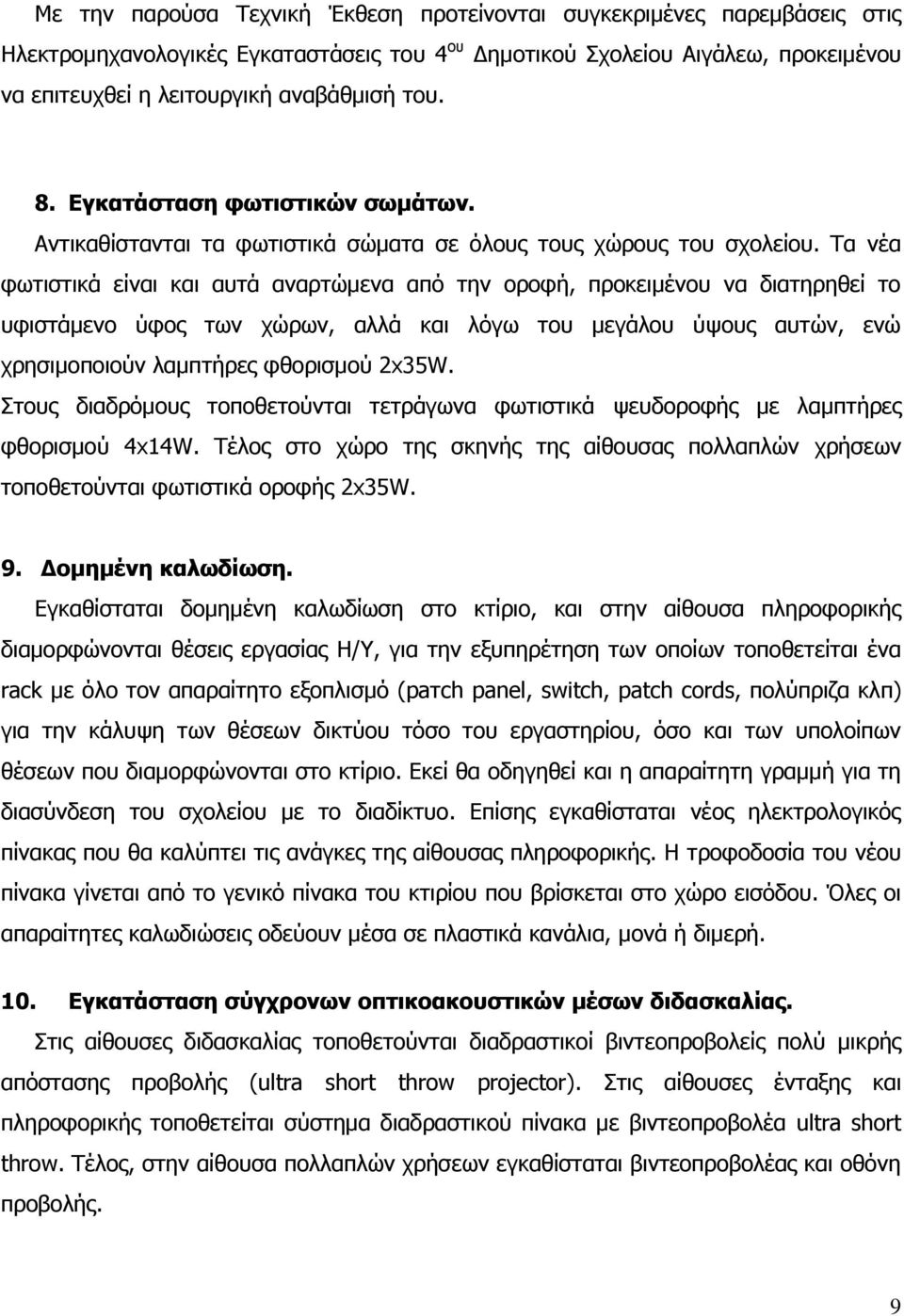

9 Με την παρούσα Τεχνική Έκθεση προτείνονται συγκεκριμένες παρεμβάσεις στις Ηλεκτρομηχανολογικές Εγκαταστάσεις του 4 ου Δημοτικού Σχολείου Αιγάλεω, προκειμένου να επιτευχθεί η λειτουργική αναβάθμισή του. 8. Εγκατάσταση φωτιστικών σωμάτων. Αντικαθίστανται τα φωτιστικά σώματα σε όλους τους χώρους του σχολείου. Τα νέα φωτιστικά είναι και αυτά αναρτώμενα από την οροφή, προκειμένου να διατηρηθεί το υφιστάμενο ύφος των χώρων, αλλά και λόγω του μεγάλου ύψους αυτών, ενώ χρησιμοποιούν λαμπτήρες φθορισμού 2x35W. Στους διαδρόμους τοποθετούνται τετράγωνα φωτιστικά ψευδοροφής με λαμπτήρες φθορισμού 4x14W. Τέλος στο χώρο της σκηνής της αίθουσας πολλαπλών χρήσεων τοποθετούνται φωτιστικά οροφής 2x35W. 9. Δομημένη καλωδίωση. Εγκαθίσταται δομημένη καλωδίωση στο κτίριο, και στην αίθουσα πληροφορικής διαμορφώνονται θέσεις εργασίας Η/Υ, για την εξυπηρέτηση των οποίων τοποθετείται ένα rack με όλο τον απαραίτητο εξοπλισμό (paτch panel, switch, patch cords, πολύπριζα κλπ) για την κάλυψη των θέσεων δικτύου τόσο του εργαστηρίου, όσο και των υπολοίπων θέσεων που διαμορφώνονται στο κτίριο. Εκεί θα οδηγηθεί και η απαραίτητη γραμμή για τη διασύνδεση του σχολείου με το διαδίκτυο. Επίσης εγκαθίσταται νέος ηλεκτρολογικός πίνακας που θα καλύπτει τις ανάγκες της αίθουσας πληροφορικής. Η τροφοδοσία του νέου πίνακα γίνεται από το γενικό πίνακα του κτιρίου που βρίσκεται στο χώρο εισόδου. Όλες οι απαραίτητες καλωδιώσεις οδεύουν μέσα σε πλαστικά κανάλια, μονά ή διμερή. 10. Εγκατάσταση σύγχρονων οπτικοακουστικών μέσων διδασκαλίας. Στις αίθουσες διδασκαλίας τοποθετούνται διαδραστικοί βιντεοπροβολείς πολύ μικρής απόστασης προβολής (ultra short throw projector). Στις αίθουσες ένταξης και πληροφορικής τοποθετείται σύστημα διαδραστικού πίνακα με βιντεοπροβολέα ultra short throw. Τέλος, στην αίθουσα πολλαπλών χρήσεων εγκαθίσταται βιντεοπροβολέας και οθόνη προβολής. 9

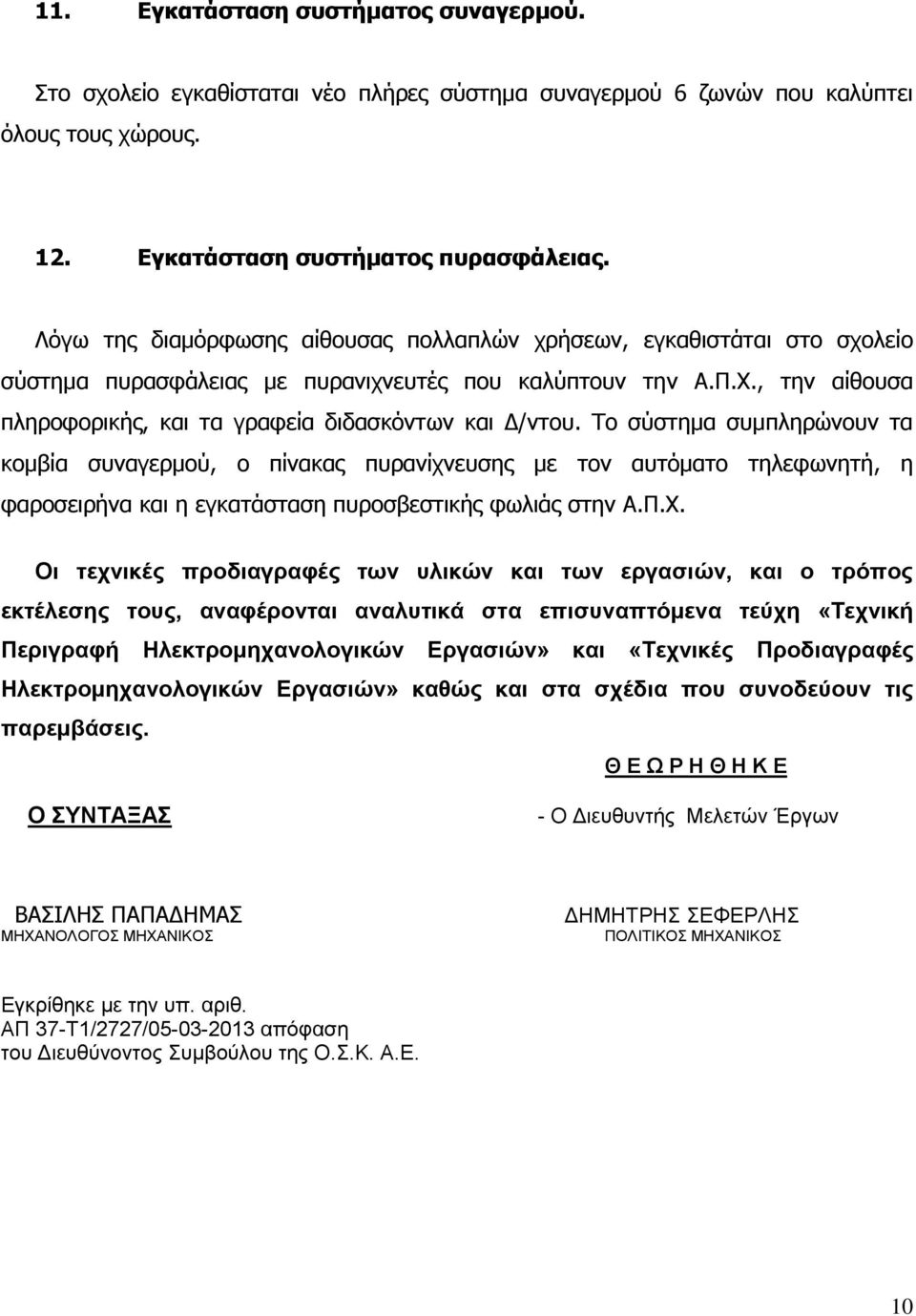

10 11. Εγκατάσταση συστήματος συναγερμού. Στο σχολείο εγκαθίσταται νέο πλήρες σύστημα συναγερμού 6 ζωνών που καλύπτει όλους τους χώρους. 12. Εγκατάσταση συστήματος πυρασφάλειας. Λόγω της διαμόρφωσης αίθουσας πολλαπλών χρήσεων, εγκαθιστάται στο σχολείο σύστημα πυρασφάλειας με πυρανιχνευτές που καλύπτουν την Α.Π.Χ., την αίθουσα πληροφορικής, και τα γραφεία διδασκόντων και Δ/ντου. Το σύστημα συμπληρώνουν τα κομβία συναγερμού, ο πίνακας πυρανίχνευσης με τον αυτόματο τηλεφωνητή, η φαροσειρήνα και η εγκατάσταση πυροσβεστικής φωλιάς στην Α.Π.Χ. Οι τεχνικές προδιαγραφές των υλικών και των εργασιών, και ο τρόπος εκτέλεσης τους, αναφέρονται αναλυτικά στα επισυναπτόμενα τεύχη «Τεχνική Περιγραφή Ηλεκτρομηχανολογικών Εργασιών» και «Τεχνικές Προδιαγραφές Ηλεκτρομηχανολογικών Εργασιών» καθώς και στα σχέδια που συνοδεύουν τις παρεμβάσεις. Θ Ε Ω Ρ Η Θ Η Κ Ε Ο ΣΥΝΤΑΞΑΣ - Ο Διευθυντής Μελετών Έργων ΒΑΣΙΛΗΣ ΠΑΠΑΔΗΜΑΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ ΔΗΜΗΤΡΗΣ ΣΕΦΕΡΛΗΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Εγκρίθηκε με την υπ. αριθ. ΑΠ 37-Τ1/2727/ απόφαση του Διευθύνοντος Συμβούλου της Ο.Σ.Κ. Α.Ε. 10
