1 ΕΜΠ: Ερευνητικό Έργο 62/2423 «Διερεύνηση της δυνατότητας κατασκευής έργων αποταμίευσης ενέργειας μέσω άντλησης σε περιοχές του Ελληνικού Διασυνδεδεμένου Συστήματος Ηλεκτρικής Ενέργειας» Χρηματοδότης: Ρυθμιστική Αρχή Ενέργειας Ι.Π. Στεφανάκος Δρ. Πολιτικός μηχανικός, Λέκτορας ΕΜΠ Ε.Ε. Ράμπιας Πολιτικός μηχανικός, MSc., Υποψ. Διδάκτορας ΕΜΠ Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 1

2 Στόχοι του Ερευνητικού Προγράμματος διερεύνηση της δυνατότητας προσθήκης συγκροτημάτων άντλησης-ταμίευσης- ης ης παραγωγής σε υπάρχοντες ταμιευτήρες Υδροηλεκτρικών Έργων ή σε υπάρχοντες ταμιευτήρες άλλων χρήσεων. κύριος στόχος η διευκόλυνση της μαζικής παραπέρα ρ διείσδυσης Αιολικής Ενέργειας στο Ελληνικό Διασυνδεδεμένο Σύστημα Ηλεκτρικής Ενέργειας. Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 2

3 Φάσεις του Ερευνητικού Προγράμματος Φάση Α Υδροηλεκτρικά Έργα σε σειρά Φάση Β Μεμονωμένα Υδροηλεκτρικά Έργα Φάση Γ Λοιποί μεγάλοι ταμιευτήρες άλλων χρήσεων, σε συνδυασμό με δεύτερο άνω ή κάτω νέο ταμιευτήρα Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 3

4 Ταμιευτήρες στην Ελλάδα (με Ύψος Φράγματος >15 m ή με Όγκο Ταμιευτήρα >3 hm 3 ) 145 στο σύνολο της χώρας 110 στην ηπειρωτική χώρα και τα διασυνδεδεμένα νησιά 36 με ταμιευτήρα >3 hm 3 Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 4

5 36 Ταμιευτήρες για Αντλητικά (1) (με όγκο ταμιευτήρα >3 hm 3 ) Όνομα Ύψος Όγκος Όγκος Επιφάνεια Φάση Όνομα Τύπος Σκοπός α/α φράγματος Νομός φράγματος φράγματος ταμιευτήρα ταμιευτήρα Κύριος έργου έργου ποταμού φράγματος (ταμιευτήρα) (m) (x 1000m 3 ) (hm 3 ) (x 1000m 2 (Εγκ. Ισχύς ΥΗΕ) ) 1 Αγ. Βαρβάρα u (2007) Αλιάκμονας Ημαθίας TE , HISR (0.92 MW) ΔΕΗ 2 Αγιονέρι c χ. Ελασσόνας Λάρισσας ER Ι ΥΠ.ΑΓ.ΑΝ. ΑΝ 3 Αρτζάν-Αμάτοβο c άντληση από περιμετρική 8,2 + τάφρος Κιλκίς TE τάφρο "Αγιάκ" στεγανότητας 1, ,660 I ΥΠ.ΑΓ.ΑΝ. 4 Αστερίου c Παραπείρος Αχαΐας TE , S ΥΠΕΧΩΔΕ (ΕΥΔΕ/ΟΣΥΕ) 5 Ασώματα u (1985) Αλιάκμονας Ημαθίας TE , ,600 HI (108 MW) ΔΕΗ 6 Γρατινή u (2002) Ρδό Ροδόπης TE , S, υδροδότηση η ΑΗΣ Κομοτηνής ΔΕΗ 7 Γυρτώνη c Πηνειός Λάρισσας PG ,300 Ι ΥΠΕΧΩΔΕ 8 Εύηνος u (2001) Εύηνος Αιτωλοακαρνανίας TE , S ΕΥΔΑΠ 9 Θησαυρός u (1996) Νέστος Δράμας ER , ,000 HIC (381 MW) ΔΕΗ 10 Ιασίου c χ.ιασίου Ροδόπης ER , I Περιφέρεια Α. Μακεδονίας & Θράκης 11 Ιλαρίωνας c Αλιάκμονας Κοζάνης TE , ,000 ΗSI (156+2 MW) ΔΕΗ 12 Καλύβα-Κομαρών c Ρέμα Καλύβα Έβρου TE I Περιφέρεια Α. Μακεδονίας & Θράκης 13 Καστράκι u (1969) Αχελώος Αιτωλοακαρνανίας ΤΕ , ,200 HIS (320 ΜW) ΔΕΗ 14 Κρεμαστά u (1965) Αχελώος Ευρυτανίας & Αιτωλοακαρνανίας ΤΕ ,170 2, ,600 Η (437 ΜW) ΔΕΗ 15 Λάδωνας u (1955) Λάδωνας Αρκαδίας PG ,000 H (70 MW) ΔΕΗ 16 Λευκόγεια u (1994) χ. Μυλόρεμα & Κρυονέρι Δράμας TE ,192 SI ΥΠ.ΑΓ.ΑΝ. 17 Μαραθώνα u (1931) Χάραδρος ρ Αττικής PG S ΕΥΔΑΠ Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 5

6 36 Ταμιευτήρες για Αντλητικά (2) (με όγκο ταμιευτήρα >3 hm 3 ) α/α Όνομα φράγματος (ταμιευτήρα) Φάση έργου Όνομα ποταμού Νομός Τύπος φράγματος Ύψος φράγματος (m) Όγκος φράγματος (x 1000m 3 ) Όγκος ταμιευτήρα (hm 3 ) Επιφάνεια ταμιευτήρα (x 1000m 2 ) Σκοπός (Εγκ. Ισχύς ΥΗΕ) Κύριος έργου 18 Μαρμαρά c Ακροπόταμος Καβάλας ER I Νομαρχία ΔΕΒ 19 Μεσοχώρα c Αχελώος Τρικάλων CFRD , ,800 H (160 MW) ΔΕΗ 20 Μόρνος u (1981) Μόρνος TE , SI ΕΥΔΑΠ 21 Παπαδιά c χ. Γεροπόταμος Φλωρίνης ER , I & ψύξη ΑΗΣ Μελίτης (0.5 MW) ΔΕΗ 22 Πηγές Αώου u (1989) Αώος Ιωαννίνων ER , ,500 H (210 MW) ΔΕΗ 23 Πηνειός Ηλείας u Πηνειός Ηλείας TE , I Υ.ΠΕ.ΧΩ.Δ.Ε. 24 Πλατανόβρυση u (1998) Νέστος Δράμας RCC ,300 ΗΙ (108 MW) ΔΕΗ 25 Πολύφυτο u (1974) Αλιάκμονας Κοζάνης ER ,459 1, ,000 HISC (375 MW) ΔΕΗ 26 Πουρνάρι u (1981) Άραχθος Άρτας ΤΕ , ,600 Η (300ΜW) ΔΕΗ 27 Πουρνάρι ΙΙ u (1998) Άραχθος Άρτας TE αναρρύθμιση, HI (33.6 MW) ΔΕΗ 28 Πραμόριτσα u (2007) Πραμόριτσα Κοζάνης ER SHI ΔΤΥ Νομαρχίας 29 Σμόκοβο u (1996) Σοφαδίτης Καρδίτσας ER , Ι (Η) (10 MW) Υ.ΠΕ.ΧΩ.Δ.Ε. 30 Στράτος u (1988) Αχελώος Αιτωλοακαρνανίας TE , ,400 HI (150 MW) ΔΕΗ Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 6

7 36 Ταμιευτήρες για Αντλητικά (3) (με όγκο ταμιευτήρα >3 hm 3 ) Όνομα φράγματος (ταμιευτήρα) Φάση έργου Όνομα ποταμού Τύπος φράγματος Ύψος φράγματος (m) Όγκος φράγματος Όγκος ταμιευτήρα Επιφάνεια ταμιευτήρα Σκοπός (Εγκ. Ισχύς ΥΗΕ) α/α Νομός Κύριος έργου (x 1000m 3 ) (hm 3 ) (x 1000m 2 ) 31 Συκιά c Αχελώος Τρικάλων- Καρδίτσας-Άρτας TE , ,800 HI (126.5 MW) Υ.ΠΕ.ΧΩ.Δ.Ε. 32 Σφηκιά u (1985) Αλιάκμονας Ημαθίας ER , ,300 H (315 MW) ΔΕΗ 33 Τάκα c Αρκαδίας 12.0 ΥΠ.ΑΓ.ΑΝ. 34 Ταυρωπός u (1973) Ταυρωπός (Αχελώος) Καρδίτσας VA ,200 HISR (130 MW) ΔΕΗ 35 Τριανταφυλλιά c χ. Τριανταφυλλιάς Φλωρίνης ER , IS Υ.ΠΕ.ΧΩ.Δ.Ε. 36 Φενεός (Δόξα Φενεού) u (1996) χ. Δόξα Κορινθίας TE I ΥΠ.ΑΓ.ΑΝ. 3 hm 3 <=V<5 V hm 3 Έτος κατασκευής: το έτος ολοκλήρωσης του φράγματος Φάση Έργου: c (under construction): υπό κατασκευή u(inuse):σε use): φάση λειτουργίας Τύπος Φράγματος ER (rockfill): λιθόρριπτο TE (earthfill): χωμάτινο PG (gravity): βαρύτητας VA (arch): τοξωτό MV (multi arch): τοξωτό πολλαπλής καμπυλότητας RCC (roller compacted concrete): κυλινδρούμενου σκυροδέματος YΠΟΜΝΗΜΑ ΚΑΤΑΛΟΓΟΥ ΜΕΓΑΛΩΝ ΦΡΑΓΜΑΤΩΝ CFRD (concrete faced rockfill dam): λιθόρριπτο με ανάντη πλάκα σκυροδέματος CB (buttress): αντηρριδωτό Ύψος φράγματος: το μέγιστο ύψος του φράγματος από τη θεμελίωση ως τη στέψη Όγκος ταμιευτήρα: ο όγκος του ταμιευτήρα του φράγματος στην ΑΣΛ (με κόκκινο ο ωφέλιμος όγκος) Σκοπός C (Flood Control): αντιπλημμυρική προστασία F (Fire control): αντιπυρική προστασία G (Groundwater recharge): εμπλουτισμός υδροφόρου ορίζοντα H (hydropower): ηλεκτροπαραγωγή I (Irrigation): άρδευση N (Navigation): ναυσιπλοΐα R (Recreation): αναψυχή S (Water Supply): ύδρευση T (Tailings): φράγμα τελμάτων Τύπος υπερχειλιστή MS (masonry): λιθόδετο L: υπερχειλιστής (χωρίς ρ ς θυροφράγματα) ρφργμ ) FSHD (face symmetrical hardfill dam): σκληρού επιχώματος V: εκχειλιστής (με θυροφράγματα) Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 7

8 Αθήνα, Χαλκίδα, Προσυνεδριακή Συνέδριο ΤΕΕ Εκδήλωση για την Ενέργεια, ΤΕΕ, Μαρτίου Απριλίου 8

9 Αθήνα, Χαλκίδα, Προσυνεδριακή Συνέδριο ΤΕΕ Εκδήλωση για την Ενέργεια, ΤΕΕ, Μαρτίου Απριλίου 9

10 Αθήνα, Χαλκίδα, Προσυνεδριακή Συνέδριο ΤΕΕ Εκδήλωση για την Ενέργεια, ΤΕΕ, Μαρτίου Απριλίου 10

11 Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 11

12 Ταξινόμηση των τριάντα έξι Ταμιευτήρων για Αντλητικά (1) α) Από πλευράς φάσης του έργου 23 έργα είναι σε λειτουργία (u) 13 έργα είναι σε κατασκευή (c) β) Από πλευράς ιδιοκτησίας του έργου 18 έργα ανήκουν στη ΔΕΗ (16 ΥΗΕ, 2 ψύξης) 6 έργα ανήκουν στο ΥΠΕΧΩΔΕ 5 έργα ανήκουν στο ΥΠΑΓΑΝ 3 έργα ανήκουν στην ΕΥΔΑΠ 2 έργα ανήκουν σε Περιφέρειες 2 έργα ανήκουν σε Νομαρχίες Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 12

13 Ταξινόμηση των τριάντα έξι Ταμιευτήρων για Αντλητικά (2) γ) Από πλευράς χρήσης του έργου γ 1 ) Απλής σκοπιμότητας γ 2 ) Πολλαπλής σκοπιμότητας 9 έργα είναι μόνο για άρδευση (Ι) 6 έργα είναι μόνο για υδροηλεκτρική παραγωγή (H) 4 έργα είναι μόνο για ύδρευση (S) 6 έργα είναι για HI 4 έργα είναι για SI 3 έργα είναι για HIS 1 έργο είναι για HI και αντιπλημμυρικό (C) 1 έργο είναι για HIS και αντιπλημμυρικό (C) 2 έργα είναι για HIS και αναψυχή (R) Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 13

14 Φάση Α : : Υδροηλεκτρικά Έργα σε σειρά Αξιοποίηση ήδη λειτουργούντων ΥΗΕ Υπάρχουν ο άνω και ο κάτω ταμιευτήρας Υπάρχει ο σταθμός παραγωγής Αξιοποίηση εκκενωτών πυθμένα, αγωγών προσαγωγής και υδροληψιών Ελαχιστοποίηση παρεμβάσεων Κατασκευή αντλιοστασίου μόνο Βελτίωση λειτουργίας υπαρχόντων έργων Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 14

15 Φάση Α : : Υδροηλεκτρικά Έργα σε σειρά Επτά ζεύγη Υδροηλεκτρικών σε σειρά Πουρνάρι ΙΙ-Πουρνάρι Στράτος-Καστράκι Καστράκι-Κρεμαστά Κρ ά Αγ. Βαρβάρα-Ασώματα Ασώματα-Σφηκιά Τέμενος-Πλατανόβρυση Πλατανόβρυση-Θησαυρός Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 15

16 Προσθήκη Αντλιοστασίου (1) Πουρνάρι ΙΙ - Πουρνάρι (κάτοψη) Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 16

17 Προσθήκη Αντλιοστασίου (1) Πουρνάρι ΙΙ - Πουρνάρι (τομή) Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 17

18 Προσθήκη Αντλιοστασίου (2) Στράτος - Καστράκι (κάτοψη) Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 18

19 Προσθήκη Αντλιοστασίου (3) Καστράκι - Κρεμαστά (κάτοψη) Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 19

20 Προσθήκη Αντλιοστασίου (3) Καστράκι - Κρεμαστά (τομή) Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 20

21 Προσθήκη Αντλιοστασίου (4) Πλατανόβρυση-Θησαυρός (κάτοψη) Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 21

22 Προσθήκη Αντλιοστασίου (4) Πλατανόβρυση-Θησαυρός (τομή) Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 22

23 Στοιχεία Αντλιοστασίων Φάση Α : Υδροηλεκτρικά Έργα σε σειρά ΑΝΑΝΤΗ ΕΡΓΟ ΙΣΧΥΣ ΑΝΤΛΙΟΣΤΑΣΙΟΥ (MW) ΚΟΣΤΟΣ ΚΑΤΑΣΚΕΥΗΣ ΑΝΤΛΗΤΙΚΟΥ ( ) ΚΟΣΤΟΣ ΑΝΑ MW ΕΓΚΑΤΕΣΤΗΜΕΝΗΣ ΙΣΧΥΟΣ ( ) ( ) ( ) ΠΟΥΡΝΑΡΙ 40, ΚΡΕΜΑΣΤΑ 135, ΚΑΣΤΡΑΚΙ Α 81, ΚΑΣΤΡΑΚΙ Β 116, ΣΦΗΚΙΑ 22, ΑΣΩΜΑΤΑ 11, ΘΗΣΑΥΡΟΣ 50, ΠΛΑΤΑΝΟΒΡΥΣΗ 21, Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 23

24 Συμπεράσματα (1) Φάση Α : Υδροηλεκτρικά Έργα σε σειρά Μπορούν να εγκατασταθούν: επτά (7) αντλητικά συγκροτήματα συνολικής εγκατεστημένης ισχύος περί τα 400 ΜW με το μέσο κόστος της εγκατεστημένης ισχύος να διαμορφώνεται περί τα /MW Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 24

25 Συμπεράσματα (2) Φάση Α : Υδροηλεκτρικά Έργα σε σειρά Το σύνολό τους τα επτά αντλιοστάσια χωροθετούνται σε άμεση γειτνίαση ή στην ευρύτερη περιοχή των ήδη σε λειτουργία υδροηλεκτρικών Οι καταθλιπτικοί αγωγοί άντλησης και οι κατασκευές εκφόρτισης, είναι στο μεγαλύτερο τμήμα τους υπόγειοι και αξιοποιούν ήδη υπάρχουσες κατασκευές (εκκενωτές πυθμένα, σήραγγες εκτροπής και υδροληψίες) Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 25

26 Συμπεράσματα (3) Φάση Α : Υδροηλεκτρικά Έργα σε σειρά Δεν θα υπάρξουν κατά την κατασκευή, νέες πρόσθετες σημαντικές περιβαλλοντικές επιπτώσεις πέραν αυτών που αντιμετωπίστηκαν κατά την κατασκευή των ήδη σε λειτουργία έργων Η προσθήκη των παραπάνω αντλητικών συγκροτημάτων όχι μόνον δεν δυσκολεύουν την λειτουργία των υπαρχόντων υδροηλεκτρικών της ΔΕΗ, αλλά σε μερικές περιπτώ- σεις βελτιώνουν σημαντικά και την λειτουργικότητα υφιστάμενων κατασκευών τους Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 26

27 Συμπεράσματα (4) Φάση Α : Υδροηλεκτρικά Έργα σε σειρά Στους εκκενωτές πυθμένα των ΥΗΕ Πουρναρίου, ρ, Ασωμάτων και Θησαυρού μεταφέρεται ο μηχανισμός ελέγχου της ροής τους σε ανοιχτό χώρο εκτός των σηράγγων Κατά συνέπεια αναμένεται να υπάρξει και πρόσθετο, πέραν του καθαρού οικονομικού, ενδιαφέρον της ΔΕΗ για την υλοποίηση των υπόψη αντλητικών συγκροτημάτων Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 27

28 Φάση Β : : Μεμονωμένα ΥΗΕ (1) Αξιοποίηση ενός ήδη λειτουργούντος ταμιευτήρα ως κάτω ταμιευτήρα άντλησης Νέος άνω ταμιευτήρας ή δεξαμενή Δεν χρησιμοποιείται υπάρχων σταθμός Σημαντικές παρεμβάσεις ρμβ Κατασκευή αναστρέψιμου έργου Ελάχιστη επίδραση στην λειτουργία του υπάρχοντος έργου Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 28

29 Φάση Β : : Μεμονωμένα ΥΗΕ (2) 1. Έργα με άνω Ταμιευτήρα Επιδιωκόμενος ωφέλιμος όγκος ταμιευτήρα από 2x10 6 έως 5x10 6 m 3 Ύψος πτώσεως m 12ωρη αντλητική λειτουργία,, με βάση την οποία καθορίζεται η παροχή άντλησης Φράγμα από σκληρό επίχωμα Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 29

30 Φάση Β : : Μεμονωμένα ΥΗΕ (3) 2. Έργα με άνω Δεξαμενή Επιδιωκόμενος ωφέλιμος όγκος δεξαμενής από 200x10 3 m 3 έως 500x10 3 m 3 Ύψος πτώσεως m 6ωρη αντλητική λειτουργία, με βάση την οποία καθορίζεται η παροχή άντλησης Ύψος περιμ. τοίχου δεξαμενής 6,0-8,0 m Διπλός αγωγός προσαγωγής για δυνατότητα ταυτόχρονης άντλησης και παραγωγής Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 30

31 Φάση Β : : Μεμονωμένα ΥΗΕ (4) 3. Έργα με άνω Ταμιευτήρα ή άνω Δεξαμενή Σταθμός παραγωγής υπόγειος με βύθιση άξονα μονάδων ~20 m κάτω από την ΕΣΛ του κάτω ταμιευτήρα Κατασκευαστικοί λόγοι επιβάλλουν επιλογή κάτω ταμιευτήρων με μικρή διακύμανση στάθμης (6-7 m), αλλά και με σημαντικό ωφέλιμο όγκο Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 31

32 Φάση Β : : Μεμονωμένα ΥΗΕ (5) Έργα με κάτω Ταμιευτήρα που έχει μικρή διακύμανση στάθμης Άραχθος: Πουρνάρι ΙΙ Αχελώος: Καστράκι - Στράτος Αλιάκμονας: Αγ. Βαρβάρα - Ασώματα - Σφηκιά Νέστος: Τέμενος - Πλατανόβρυση Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 32

33 Φάση Β : : Μεμονωμένα ΥΗΕ (το Καστράκι) Ο ταμιευτήρας Καστρακίου έχει σχεδιαστεί με διακύμανση στάθμης μόνο 2,2 m και ωφέλιμο όγκο 53x10 6 m 3 Με την προγραμματιζόμενη μ προσθήκη ανατρε- πομένων θυροφραγμάτων στον υπερχειλιστή, ύψους 1,8 m, θα έχει διακύμανση στάθμης 4,0 m και ωφέλιμο όγκο 97x10 6 m 3 (αύξηση 83%) Άρα θα μπορεί να υποστηρίξει πολλά αναστρέψιμα (προτείνονται εδώ επτά, 4 με ταμιετήρα 3 με δεξαμενή, συν. ωφέλιμου όγκου 12,2x10 6 m 3 ) Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 33

34 Φάση Β : : Μεμονωμένα ΥΗΕ (το Πουρνάρι ΙΙ) Ο ταμιευτήρας του Πουρναρίου ΙΙ έχει σχεδιαστεί με διακύμανση στάθμης 6,0 m και ωφέλιμο όγκο περίπου 4x10 6 m 3 Με προσθήκη ανατρεπομένων θυροφραγμάτων στον υπερχειλιστή, ύψους 1,8 m, θα έχει διακύμανση στάθμης 7,8 m και ωφέλιμο όγκο 5,2x10 6 m 3 (αύξηση 30%) Άρα θα μπορεί να υποστηρίξει αναστρέψιμα (προτείνονται εδώ δύο, 1 με ταμιετήρα και 1 με δεξαμενή, συν. ωφέλιμου όγκου 2,8x10 6 m 3 ) Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 34

35 Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 35

36 Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 36

37 Αθήνα, Χαλκίδα, Προσυνεδριακή Συνέδριο ΤΕΕ Εκδήλωση για την Ενέργεια, ΤΕΕ, Μαρτίου Απριλίου 37

38 Φάση Β : Μεμονωμένα μ ΥΗΕ Δύο από από τα αναστρέψιμα στον π. Αχελώο Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 38

39 Φάση Β : Μεμονωμένα ΥΗΕ Νέα Αναστρέψιμα στον π. Αλιάκμονα- Ταμιευτήρας Σφηκιάς Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 39

40 Φάση Β : Μεμονωμένα ΥΗΕ Νέα Αναστρέψιμα στον π. Αλιάκμονα- Ταμιευτήρας Ασωμάτων Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 40

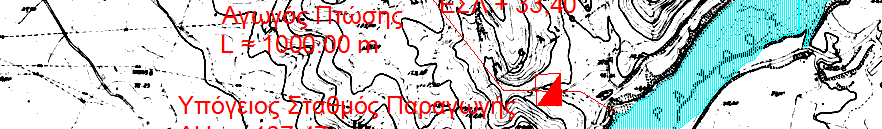

41 Φάση Β : Μεμονωμένα ΥΗΕ Αναστρέψιμα στον π. Άραχθο Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 41

42 Φάση Β : Μεμονωμένα ΥΗΕ Νέα Αναστρέψιμα στον π. Νέστο Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 42

43 Φάση Β : : Μεμονωμένα ΥΗΕ Άνω ταμιευτήρας με φράγμα Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 43

44 Φάση Β : : Μεμονωμένα ΥΗΕ Άνω δεξαμενή με περιμετρικό τοίχο Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 44

45 Φάση Β : : Μεμονωμένα ΥΗΕ Μηκοτομή Συστήματος Παραγωγής Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 45

46 Φάση Β : : Μεμονωμένα ΥΗΕ Μηκοτομή Συστήματος Παραγωγής Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 46

47 Στοιχεία Αναστρεψίμων Φάση Β : Μεμονωμένα ΥΗΕ Υπάρχον Ονομασία Είδος V ωφ H max. Q Ισχύς Συνολικό Μοναδιαίο Κατάντη Αναστρέψιμου Άνω (x10 6 m 3 ) γεωμετρ. (m 3 /s) (άντλησης) Κόστος Κόστος Έργο Έργου Ταμιευτήρα (m) (MW) (εκατ. ) ( /ΜW) Καστράκι Αλευράδα Ταμιευτήρας 5, Σομπόρεμα Ταμιευτήρας , Τσουγκάρια Δεξαμενή 0, Φίλος Δεξαμενή 0, Δαιμονοπύργια Ταμιευτήρας , Πετούλια Ταμιευτήρας 1, Μέγας Κάμπος Δεξαμενή 0, Στράτος Σιόλου Δεξαμενή 0,36` Σφηκιά Μικρή Σάντα Δεξαμενή 0, Αγ. Παρασκευή Δεξαμενή 0, Ασώματα Πολύδενδρο Δεξαμενή 0, Πουρνάρι ΙΙ Συκαμινέα Ταμιευτήρας 2, Γραμμενίτσα Δεξαμενή 0, Πλατανόβρυση Λεπτοκαρυές Δεξαμενή 0, ,6 20 Τέμενος Άρπα Δεξαμενή 0, ,1 12 Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 47

48 Συμπεράσματα Φάση Β : Μεμονωμένα Υδροηλεκτρικά Μπορούν να εγκατασταθούν: Δεκαπέντε (15) αναστρέψιμα συγκροτήματα συνολικής εγκατεστημένης ισχύος περί τα 1400 ΜW με το μέσο κόστος της εγκατεστημέ- νης ισχύος να διαμορφώνεται περί τα /MW Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 48

49 Ευχαριστούμε Ι.Π. Στεφανάκος Δρ. Πολιτικός μηχανικός, Λέκτορας ΕΜΠ Ε.Ε. Ράμπιας Πολιτικός μηχανικός, MSc., Υποψ. Διδάκτορας ΕΜΠ Αθήνα, 2010 Συνέδριο ΤΕΕ για την Ενέργεια, 8-10 Μαρτίου 49
