1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΣΥΝ ΕΣΜΟΣ ΙΑΧΕΙΡΙΣΗΣ ΑΠΟΡΡΙΜΜΑΤΩΝ ΠΕ ΙΝΗΣ ΚΑΙ ΗΜΙΟΡΕΙΝΗΣ ΠΕΡΙΟΧΗΣ ΝΟΜΟΥ ΑΡΤΑΣ ΑΝΤΙΚΕΙΜΕΝΟ: ΜΕΛΕΤΕΣ ΩΡΙΜΑΝΣΗΣ ΓΙΑ ΤΗΝ ΚΑΤΑΣΚΕΥΗ ΜΟΝΑ ΑΣ ΚΟΜΠΟΣΤΟΠΟΙΗΣΗΣ ΠΡΟ ΙΑΛΕΓΜΕΝΟΥ ΟΡΓΑΝΙΚΟΥ ΚΑΙ ΠΡΑΣΙΝΩΝ ΝΟΜΟΥ ΑΡΤΑΣ ΧΡΗΜ/ΣΗ: ΠΡΟΕΚ/ΜΕΝΗ ΑΜΟΙΒΗ: Ι ΙΟΙ ΠΟΡΟΙ ,45 (πλέον ΦΠΑ) ΤΕΥΧΟΣ ΤΕΧΝΙΚΩΝ Ε ΟΜΕΝΩΝ ΑΡΤΑ ΕΚΕΜΒΡΙΟΣ 2016

2 1. ΑΝΤΙΚΕΙΜΕΝΟ ΜΕΛΕΤΗΣ Η προς ανάθεση µελέτη αφορά στην εκπόνηση των µελετών ωρίµανσης για την κατασκευή Μονάδας Κοµποστοποίησης Προδιαλεγµένου Οργανικού και Πράσινων Αποβλήτων στον Ν. Άρτας. Οι επιµέρους µελέτες που θα εκπονηθούν στο πλαίσιο της παρούσας είναι: Τοπογραφική µελέτη Αφορά σε όλες τις απαραίτητες εργασίες για την τοπογραφική αποτύπωση του γηπέδου στο οποίο θα χωροθετηθούν οι εγκαταστάσεις. Τεχνική Προµελέτη Αφορά στην εκπόνηση της µελέτης για την κατασκευή των απαιτούµενων έργων. Η Τεχνική Προµελέτη για την κατασκευή της Μονάδας θα περιλαµβάνει τις ακόλουθες επιµέρους µελέτες: o Η/Μ µελέτη o Χηµικοτεχνική µελέτη o Αρχιτεκτονική µελέτη o Στατική µελέτη o Μελέτη εξωτερικής οδοποιίας Τεύχη δηµοπράτησης Αφορά στην εκπόνηση των τευχών δηµοπράτησης για την κατασκευή των έργων, σύµφωνα µε τον Ν. 4412/ ΠΡΟΫΠΑΡΧΟΥΣΕΣ ΜΕΛΕΤΕΣ ΚΑΙ ΣΤΟΙΧΕΙΑ Για την κατασκευή του έργου έχει χορηγηθεί στον Σύνδεσµο ιαχείρισης Απορριµµάτων Πεδινών & Ηµιορεινών περιοχών Ν. Άρτας, Άδεια Εγκατάστασης (Ίδρυσης) ΜΟΝΑ ΑΣ ΚΟΜΠΟΣΤΟΠΟΙΗΣΗΣ ΠΡΟ ΙΑΛΕΓΜΕΝΩΝ ΒΙΟΑΠΟΒΛΗΤΩΝ Π.Ε. ΆΡΤΑΣ, διάρκειας τριών (3) ετών, στη θέση «Χέρσον» του ήµου Ν. Σκουφά, Νοµού ΑΡΤΑΣ. 3. ΠΕΡΙΟΧΗ ΕΡΓΟΥ Η θέση του γηπέδου, όπου πρόκειται να κατασκευαστούν τα έργα, βρίσκεται εντός των ορίων του ήµου Ν. Σκουφά, στα σύνορα της.ε. Αράχθου µε την.ε. Κοµποτίου. Χωροθετείται περί τα 2000µ δυτικά του οικισµού Αλώνια, περί τα 2000µ νοτίως του οικισµού Λιµίνη και περί τα 1300µ βορείως του οικισµού Περάνθη. Το γήπεδο αποτελεί το υπ αριθµ. 290 τεµάχιο της ιανοµής Σελλάδων Ηπείρου Το γήπεδο αποτελεί έκταση ιδιοκτησίας του ήµου Ν. Σκουφά (πρώην Κοινότητας Σελλάδων). 1

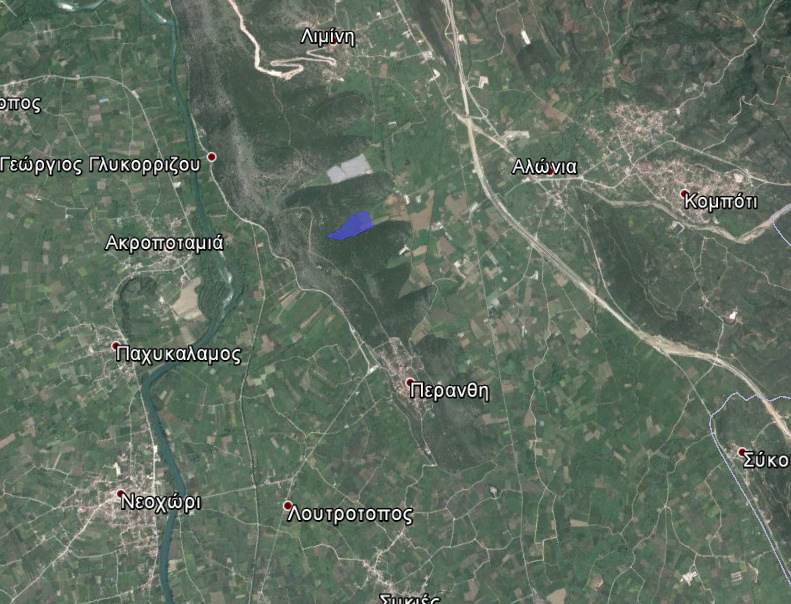

3 Η συνολική έκταση του γηπέδου είναι περί τα 67 στρέµµατα. Η προτεινόµενη µονάδα θα καταλάβει τµήµα του γηπέδου συνολικής έκτασης περί τα 15 στρ. Γήπεδο έργου Εικόνα 1: Αεροφωτογραφία της ευρύτερης περιοχής χωροθέτησης του έργου 4. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΡΓΟΥ Το έργο αφορά στην κατασκευή Μονάδας Επεξεργασίας Προδιαλεγµένων Οργανικών Αποβλήτων, συνολικής δυναµικότητας tn ετησίως (βιοαποβλήτων και πράσινων αποβλήτων). Η µονάδα προβλέπεται να εξυπηρετεί το σύνολο των ήµων της Π.Ε. Άρτας ( ήµοι Άρτας, Ν.Σκουφά, Γ.Καραϊσκάκη, Κεντρ. Τζουµέρκων) και το ήµο Ζηρού της Π.Ε. Θεσπρωτίας. Κύριος σκοπός του έργου είναι η επεξεργασία µέρους του οργανικού κλάσµατος των οικιακών απορριµµάτων που παράγονται στις εξυπηρετούµενες περιοχές µέσω του συστήµατος διαλογής στην πηγή µε καφέ κάδους σε εφαρµογή του Ν. 4042/ «Ποινική προστασία του περιβάλλοντος Εναρµόνιση µε την Οδηγία 2008/99/ΕΚ Πλαίσιο παραγωγής και διαχείρισης αποβλήτων Εναρµόνιση µε την Οδηγία 2008/98/ΕΚ Ρύθµιση θεµάτων Υπουργείου Περιβάλλοντος, Ενέργειας και Κλιµατικής Αλλαγής», λαµβάνοντας υπόψη τα ιδιαίτερα γεωγραφικά και λοιπά χαρακτηριστικά της περιοχής. 2

4 Τα προς επεξεργασία υλικά που θα εισέρχονται στη µονάδα, κατά ΕΚΑ, είναι: βιοαποικοδοµήσιµα απόβλητα κουζίνας και χώρων ενδιαίτησης (Από οικίες, εστιατόρια, καντίνες, µπαρ, καφετέριες, νοσοκοµεία & σχολικές καντίνες κλπ) ξύλο εκτός εκείνων που περιλαµβάνονται στο σηµείο (Όχι έπιπλα και ογκώδη οικιακά απόβλητα) βιοαποικοδοµήσιµα απόβλητα (Από ιδιωτικούς κήπους & δηµόσια πάρκα ή εκτάσεις πρασίνου) απόβλητα από αγορές (Μόνο τα βιοαποδοµήσιµα υλικά που αντιστοιχούν στους κωδικούς & ) Επιπλέον, άλλοι κωδικοί αποβλήτων που προσοµοιάζουν µε τα δηµοτικά στερεά απόβλητα θα είναι δεκτοί στη µονάδα, εφόσον υπάρχει διαθέσιµη δυναµικότητα επεξεργασίας ή τα υλικά µπορούν να χρησιµοποιηθούν ως µέρος της παραγωγικής διαδικασίας (π.χ. υλικό δοµής). Οι κωδικοί ΕΚΑ των αποβλήτων αυτών είναι οι εξής: απόβλητα ιστών φυτών απόβλητα από δασοκοµία υλικά ακατάλληλα για κατανάλωση ή επεξεργασία απόβλητα από την απόσταξη αλκοόλης υλικά ακατάλληλα για κατανάλωση ή επεξεργασία απόβλητα φλοιών και φελλών πριονίδι, ξέσµατα, αποκοµµένα τεµάχια, κατάλοιπα ξυλείας, µοριοσανίδες και καπλαµάδες εκτός εκείνων που περιλαµβάνονται στο σηµείο απόβλητα φλοιού και ξύλου Στη µονάδα θα γίνεται η κοµποστοποίηση προδιαλεγµένων οργανικών αποβλήτων / υπολειµµάτων τροφών που συλλέγονται µέσω δικτύου καφέ κάδου και πράσινων αποβλήτων (γρασίδι, κλαδέµατα, κ.λ.π), που προκύπτουν από εργασίες συντήρησης του πρασίνου του ήµου, αλλά και ιδιωτών. Τα επιµέρους τµήµατα της Μονάδας είναι τα ακόλουθα: Χώρος Υποδοχής και προσωρινής αποθήκευσης εισερχόµενων οργανικών υλικών και πράσινων αποβλήτων (στεγασµένος χώρος) µε εξαερισµό. Ο χώρος περιλαµβάνει και τον τεµαχιστή των πρασίνων για την παραγωγή υλικού δοµής. Τµήµα Κοµποστοποίησης, µε τη µέθοδο επεξεργασίας σε καλυµµένους αεριζόµενους σωρούς (σειράδια) µε ή χωρίς ανάστροφή. Αποτελείται από πλατεία κοµποστοποίησης µε κατάλληλα διαµορφωµένο δάπεδο µε ενσωµατωµένες διατάξεις παροχής αέρα και εσχάρα συλλογής των παραγόµενων στραγγισµάτων. Κάθε σωρός 3

5 καλύπτεται µε ειδική µεµβράνη η οποία θα προστατεύει το προς κοµποστοποίηση υλικό από τις καιρικές συνθήκες, ενώ θα επιτρέπει και την διαπνοή του µε συγκράτηση ωστόσο των οσµών. Ο έλεγχος των διεργασιών θα γίνεται µε κεντρικό σύστηµα ελέγχου µέσω αισθητήρων θερµοκρασίας και υγρασίας. Τµήµα Ραφιναρίας µε µονάδα κοσκίνισης για την αποµάκρυνση των ανεπιθύµητων προσµίξεων και τον εξευγενισµό του κοµποστοποιηµένου υλικού. Χώρος Ωρίµανσης για την κατά περίπτωση απόθεση του κοµποστοποιηµένου υλικού Χώρος ενσάκισης και αποθήκευσης τελικού προϊόντος, όπου θα παραµένει έως την τελική διάθεσή του. Λοιπά έργα υποδοµής:, οικίσκος εισόδου-χώροι υγιεινής, δίκτυα - ΗΜ εγκαταστάσεις, κλπ. Για την εξυπηρέτηση των επιµέρους σταδίων της κοµποστοποίησης θα απαιτηθεί ο ακόλουθος εξοπλισµός: Τεµαχιστής κλαδιών/πρασίνων, Αναστροφέας σωρών, Εξοπλισµός πλατείας κοµποστοποίησης, Περιστρεφόµενο κόσκινο, ιάταξη ενσάκισης, Ελαστιχοφόρος φορτωτής. 6. ΣΚΟΠΙΜΟΤΗΤΑ ΤΟΥ ΕΡΓΟΥ Το προτεινόµενο έργο αποσκοπεί στη µείωση των ποσοτήτων αστικών απορριµµάτων που οδηγούνται προς ταφή στο ΧΥΤΑ Άρτας. Επιπλέον, αποσκοπεί στη συµµόρφωση της διαχείρισης απορριµµάτων, µε τους στόχους που τίθενται από το Εθνικό Σχέδιο ιαχείρισης Αποβλήτων (ΠΥΣ 49/ ), εξειδικεύονται στα Τοπικά Σχέδια ιαχείρισης Απορριµµάτων που εκπόνησαν οι εξυπηρετούµενοι ήµοι για τον σκοπό αυτό, και έχουν ληφθεί υπόψη στον υπό αναθεώρηση Περιφερειακό Σχεδιασµό (Π.Ε.Σ..Α) της Περιφέρειας Ηπείρου. Κύριος σκοπός του έργου είναι η επεξεργασία µέρους του οργανικού κλάσµατος των οικιακών απορριµµάτων που παράγονται στις εξυπηρετούµενες περιοχές µέσω του συστήµατος διαλογής στην πηγή µε καφέ κάδους σε εφαρµογή του Ν. 4042/ «Ποινική προστασία του περιβάλλοντος Εναρµόνιση µε την Οδηγία 2008/99/ΕΚ Πλαίσιο παραγωγής και διαχείρισης αποβλήτων Εναρµόνιση µε την Οδηγία 2008/98/ΕΚ Ρύθµιση θεµάτων Υπουργείου Περιβάλλοντος, Ενέργειας και Κλιµατικής Αλλαγής» λαµβάνοντας υπόψη τα ιδιαίτερα γεωγραφικά και λοιπά χαρακτηριστικά της περιοχής. Συγκεκριµένα, η υλοποίηση του έργου θα αποφέρει σηµαντικά οφέλη στις εξυπηρετούµενες περιοχές όπως: 4

6 Την ολοκλήρωση-υποστήριξη ενός πρότυπου ολοκληρωµένου συστήµατος διαλογής στην πηγή οργανικών και αποβλήτων που θα έχει ως στόχο την ελαχιστοποίηση των υπολειµµάτων που θα οδηγούνται προς ταφή Την αύξηση της διάρκειας λειτουργίας του Χ.Υ.Τ.Α. Άρτας (Βλαχέρνας) Τη µείωση του παραγόµενου βιοαερίου που συνεπάγεται δραστική µείωση των εκποµπών διοξειδίου του άνθρακα. Εν γένει συµµόρφωση µε τις κατευθύνσεις της Ευρωπαϊκής Επιτροπής και την κείµενη νοµοθεσία Κ.Υ.Α /3508/02 (ΦΕΚ-1572/Β/ ) «Μέτρα και όροι για την υγειονοµική ταφή των αποβλήτων» και συµβολή στην εκτροπή του Βιοαποδοµήσιµου Κλάσµατος των Απορριµµάτων που καταλήγουν σε Χ.Υ.Τ.Α. και συνεισφορά στου στόχους εκτροπής της Περιφέρειας Ηπείρου Συµβολή στο στόχο χωριστής συλλογής του Ν. 4042/ Αποφυγή του ειδικού τέλους ταφής, το οποίο προβλέπεται στο Ν. 4042/ Το τέλος ορίζεται σε 35 /τόνο και αυξάνεται ετησίως κατά 5 /τόνο έως του ποσού των 60 /τόνο για απόβλητα που οδηγούνται σε Χώρους Υγειονοµικής Ταφής χωρίς προηγούµενη επεξεργασία. Περιβαλλοντικά και οικονοµικά οφέλη από τη διάθεση του εδαφοβελτιωτικού υλικού (κόµποστ). 7. ΧΡΟΝΟ ΙΑΓΡΑΜΜΑ Το χρονοδιάγραµµα υποβολής των απαιτούµενων µελετών είναι: 1. Τοπογραφική µελέτη: 1 µήνα από την υπογραφή της σύµβασης 2. Τεχνική Προµελέτη: 1 µήνα από την έγκριση της Τοπογραφικής Μελέτης 3. Τεύχη δηµοπράτησης: 1 µήνα από την έγκριση της Τεχνικής Προµελέτης. Άρτα, Ελέχθηκε και Θεωρήθηκε Ο Συντάξας Ο Προϊστάµενος Τ.Ε.Μ. Η ιευθύντρια Τ.Υ.. Άγγελος Θ. Σακκάς Άγγελος Θ. Σακκάς Σοφία Γρύλλια Πολιτικός Μηχανικός Πολιτικός Μηχανικός Τοπογράφος Μηχανικός 5
