ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ AVS XTREAM 6 XTREAM 32 XTREAM 64

Transcript

1 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ AVS XTREAM 6 XTREAM 32 XTREAM 64 ΚΩΔΙΚΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΤΗ Εισάγουμε τον κωδικό προγραμματιστή (000000) και αν έχει εισαχθεί σωστά θα εμφανιστεί στην οθόνη του πληκτρολογίου η λέξη Xtream Πατήστε (ΕΝΤ) Με την πρώτη εκκίνηση του συστήματος ή μετά από επαναφορά εργοστασιακών ρυθμίσεων το σύστημα απαιτεί ρύθμιση της γλώσσας πληκτρολογίου. Πατώντας (CLR) μετακινούμαστε πάνω ή κάτω με τα βέλη και πατάμε (ΕΝΤ) στη γλώσσα που επιθυμούμε ΕΠΑΝΑΦΟΡΑ ΕΡΓΟΣΤΑΣΙΑΚΟΥ ΚΩΔΙΚΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΤΗ Βραχυκυκλώνουμε τη γέφυρα s1. Πατάμε το μπουτόν πάνω στην κεντρική πλακέτα Μετά απο μερικά δευτερόλεπτα ενεργοποιείται ο ρελές της σειρήνας Αφαιρούμε τη γέφυρα s1 Ο κωδικός προγραμματιστή θα είναι ο αρχικός (000000). ΑΛΛΑΓΗ ΗΜΕΡΟΜΗΝΙΑΣ-ΩΡΑΣ (MENU) --> (On ή ΗΟ) Ημερομηνία/Ωρα(ΕΝΤ).-->(CLR) επιλέγουμε ώρα ΕΝΤ, επιλέγουμε λεπτά ΕΝΤ, επιλέγουμε ημέρα ΕΝΤ,επιλέγουμε μήνα ΕΝΤ,επιλέγουμε έτος ΕΝΤ(μετακινούμαστε πάνω ή κάτω με τα βέλη και αφού εισάγουμε την σωστή ημερομηνίαώρα πατάμε ΕΝΤ). ΑΛΛΑΓΗ ΓΛΩΣΣΑΣ ΣΥΣΤΗΜΑΤΟΣ (MENU)Εγκατάσταση(ΕΝΤ) -->Γλώσσα-->(CLR)-->μετακινούμαστε πάνω ή κάτω με τα βέλη και πατάμε (ΕΝΤ) στη γλώσσα που επιθυμούμε. ΤΥΠΟΣ ΖΩΝΩΝ (MENU)Ζώνες(ΕΝΤ)-->Aρ. Ζώνης (ΕΝΤ)-->Τύπος ζώνης(clr) Μετακινούμαστε πάνω ή κάτω με τα βέλη και πατάμε (ΕΝΤ) στον τύπο ζώνης που θέλουμε 1

2 ΣΥΝΔΕΣΜΟΛΟΓIΑ ΖΩΝΏΝ Το Xtream κέντρο συναγερμού αποτελείτε από Χ ζώνες ανάλογα το μοντέλο όπου συνδέουμε τερματική αντίσταση 4,700 ohm. Το άνοιγμα ή ένα βραχυκύκλωμα μιας ζώνης προκαλεί ένα σήμα συναγερμού. Ο εξοπλισμός θα πρέπει να προστατεύεται από το ΤΑΜΠΕΡ. Μια ειδική γραμμή, μια διαφορετική ζώνη εισόδου του πίνακα ελέγχου, έχει προγραμματιστεί στο TAMPER ΔΙΠΛΑΣΙΑΣΜΟΣ ΖΩΝΩΝ (MENU)Ζώνες(ΕΝΤ)-->Aρ. Ζώνης (ΕΝΤ)-->Υλική είσοδος(clr) Μετακινούμαστε πάνω ή κάτω με τα βέλη και επιλέγουμε: CPN. Μετακινούμαστε μια θέση δεξια και ορίζουμε το νούμερο της ζώνης π.χ 1 και ακόμα μια θέση δεξια αλλάζουμε σε D. Για παράδειγμα αν θέλουμε να διπλασιάσουμε την ζώνη L1 με κάνουμε τα παρακάτω. (MENU)Ζώνες(ΕΝΤ)-->Aρ. Ζώνης (ΕΝΤ)-->Υλική είσοδος(clr) Εισάγουμε Αριθμό ζώνης (ΟΝ ή ΗΟ) 7(ΕΝΤ)Μετακινούμαστε πάνω ή κάτω με τα βέλη και επιλέγουμε: CPN. Μετακινούμαστε μια θέση δεξιά και ορίζουμε το νούμερο της ζώνης 1 και ακόμα μια θέση δεξιά αλλάζουμε με πάνω και κάτω βέλη σε D. Με ESC βγαίνουμε έξω 2

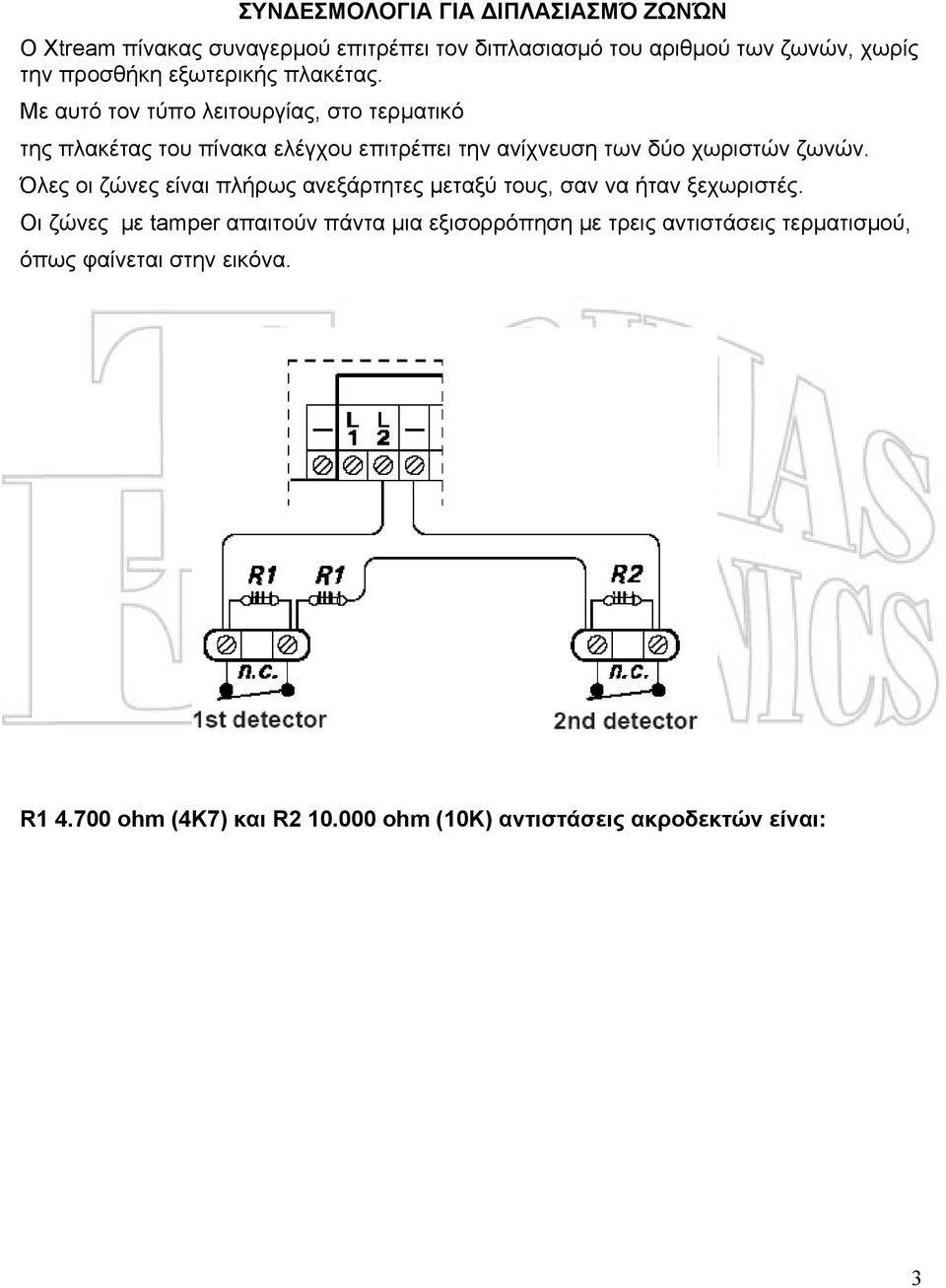

3 ΣΥΝΔΕΣΜΟΛΟΓIΑ ΓΙΑ ΔΙΠΛΑΣΙΑΣΜΌ ΖΩΝΏΝ O Xtream πίνακας συναγερμού επιτρέπει τον διπλασιασμό του αριθμού των ζωνών, χωρίς την προσθήκη εξωτερικής πλακέτας. Με αυτό τον τύπο λειτουργίας, στο τερματικό της πλακέτας του πίνακα ελέγχου επιτρέπει την ανίχνευση των δύο χωριστών ζωνών. Όλες οι ζώνες είναι πλήρως ανεξάρτητες μεταξύ τους, σαν να ήταν ξεχωριστές. Οι ζώνες με tamper απαιτούν πάντα μια εξισορρόπηση με τρεις αντιστάσεις τερματισμού, όπως φαίνεται στην εικόνα. R ohm (4K7) και R ohm (10Κ) αντιστάσεις ακροδεκτών είναι: 3

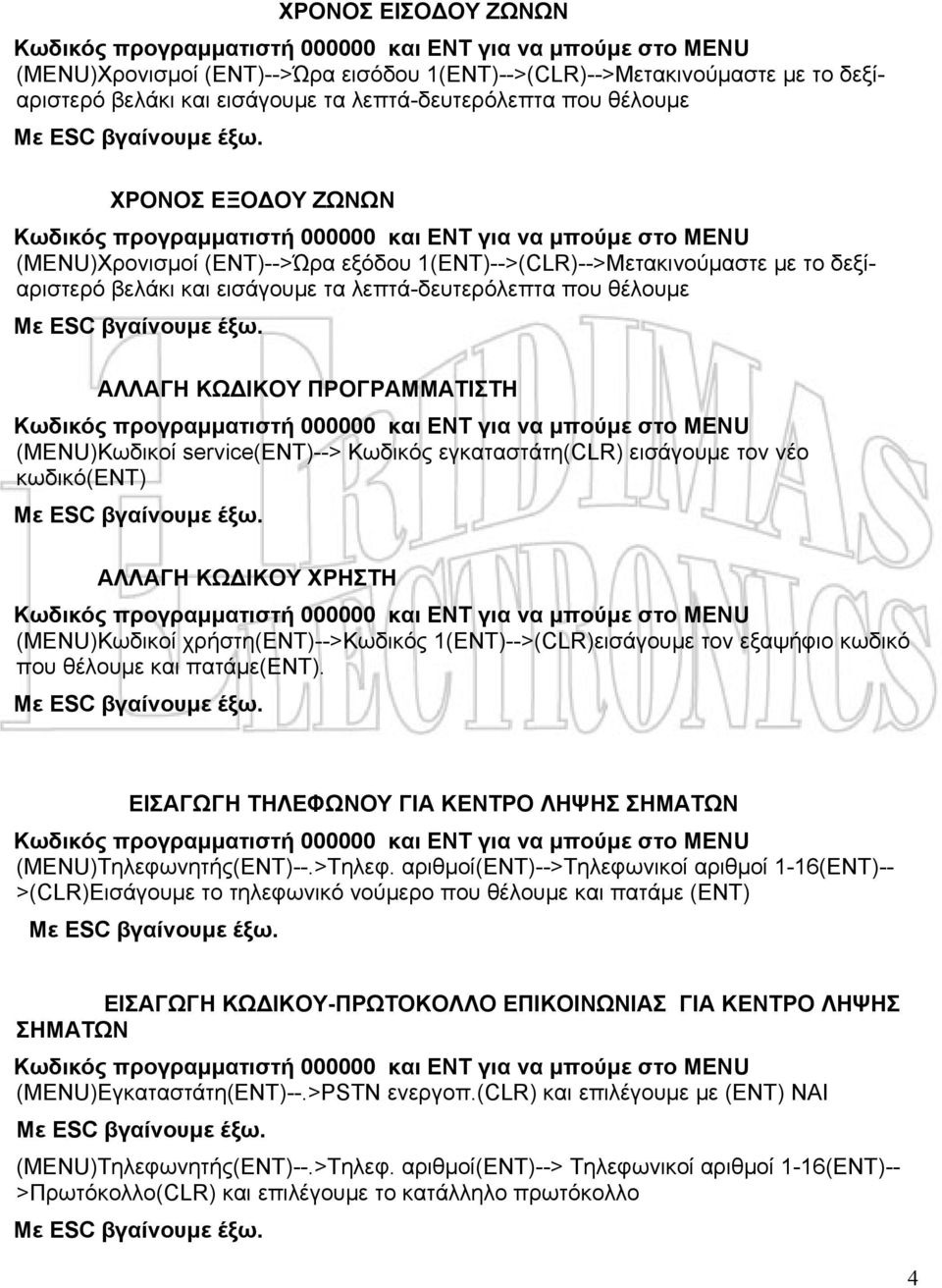

4 ΧΡΟΝΟΣ ΕΙΣΟΔΟΥ ΖΩΝΩΝ (MENU)Χρονισμοί (ΕΝΤ)-->Ώρα εισόδου 1(ΕΝΤ)-->(CLR)-->Μετακινούμαστε με το δεξίαριστερό βελάκι και εισάγουμε τα λεπτά-δευτερόλεπτα που θέλουμε ΧΡΟΝΟΣ ΕΞΟΔΟΥ ΖΩΝΩΝ (MENU)Χρονισμοί (ΕΝΤ)-->Ώρα εξόδου 1(ΕΝΤ)-->(CLR)-->Μετακινούμαστε με το δεξίαριστερό βελάκι και εισάγουμε τα λεπτά-δευτερόλεπτα που θέλουμε ΑΛΛΑΓΗ ΚΩΔΙΚΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΤΗ (MENU)Κωδικοί service(εντ)--> Κωδικός εγκαταστάτη(clr) εισάγουμε τον νέο κωδικό(εντ) ΑΛΛΑΓΗ ΚΩΔΙΚΟΥ ΧΡΗΣΤΗ (MENU)Κωδικοί χρήστη(εντ)-->κωδικός 1(ΕΝΤ)-->(CLR)εισάγουμε τον εξαψήφιο κωδικό που θέλουμε και πατάμε(εντ). ΕΙΣΑΓΩΓΗ ΤΗΛΕΦΩΝΟΥ ΓΙΑ ΚΕΝΤΡΟ ΛΗΨΗΣ ΣΗΜΑΤΩΝ (MENU)Τηλεφωνητής(ΕΝΤ)--.>Τηλεφ. αριθμοί(εντ)-->τηλεφωνικοί αριθμοί 1-16(ΕΝΤ)-- >(CLR)Εισάγουμε το τηλεφωνικό νούμερο που θέλουμε και πατάμε (ΕΝΤ) ΕΙΣΑΓΩΓΗ ΚΩΔΙΚΟΥ-ΠΡΩΤOΚΟΛΛΟ ΕΠΙΚΟΙΝΩΝIΑΣ ΓΙΑ ΚΕΝΤΡΟ ΛΗΨΗΣ ΣΗΜΑΤΩΝ (MENU)Eγκαταστάτη(ΕΝΤ)--.>PSTN ενεργοπ.(clr) και επιλέγουμε με (ΕΝΤ) ΝΑΙ (MENU)Τηλεφωνητής(ΕΝΤ)--.>Τηλεφ. αριθμοί(εντ)--> Τηλεφωνικοί αριθμοί 1-16(ΕΝΤ)-- >Πρωτόκολλο(CLR) και επιλέγουμε το κατάλληλο πρωτόκολλο 4

5 (MENU)Τηλεφωνητής(ΕΝΤ)--.>Τηλεφ. αριθμοί(εντ)--> Τηλεφωνικοί αριθμοί 1-16(ΕΝΤ)-- >Συνδε. Στους τομ.1..4(εντ)-->κωδ. Λογαριασμού(CLR) εισάγουμε τον νέο κωδικό(εντ) ΕΓΓΡΑΦH ΦΩΝΗΤΙΚΟΥ ΜΗΝYΜΑΤΟΣ (MENU)Εγκατάσταση(ΕΝΤ)-->PSTN ενεργοπ.(clr)--> ξαναπατάμε(clr) και επιλέγουμε ΝΑΙ-->(ESC)στο αρχικό μενού (MENU)Προφίλ χρήστη(εντ)-->προφίλ χρήστη 1..8.(ΕΝΤ)Ενερ.λειτου.RTC(CLR)--> ξαναπατάμε(clr) και επιλέγουμε ΝΑΙ-->(ESC)στο αρχικό μενού Kαλέστε το κέντρο συναγερμού Περιμένετε για το "εισάγετε τον κωδικό" από το κέντρο συναγερμού Εισάγετε τον κωδικό εγκαταστάτη Πατήστε το πλήκτρο (1) περιμένετε τον έλεγχο της επικοινωνίας του πίνακα και θα εμφανιστεί ο αριθμός του μηνύματος που θα γίνει εγγραφή Ξεκινήστε μιλώντας αφού πατήσετε το πλήκτρο (#) Η εγγραφή διακόπτει αυτόματα αν δεν μιλάτε για περισσότερο από 2 δευτερόλεπτα. ΕΝΤΟΛΕΣ: 1.REC ενεργοποιεί την εγγραφή 0.RESET ενεργοποιεί τη διαγραφή όλων των μηνυμάτων 3.TEL.OFF τελειώνει η τηλεφωνική επικοινωνία 5.PLAY Αναπαράγει το τρέχον μήνυμα 4.< Πηγαίνει πίσω ένα ή περισσότερα ηχογραφημένα μηνύματα 6.> Πηγαίνει προς τα εμπρός ένα ή περισσότερα ηχογραφημένα μηνύματα #.ENTER Είναι η εντολή επιβεβαίωσης ΤΟΜΕΙΣ ( Partition) (MENU)Τομείς(ΕΝΤ)-->Ενεργός τομέας(clr)-->για να ενεργοποιήσουμε 5

6 απενεργοποιήσουμε πατάμε (CLR) πάνω στο τομέα που θέλουμε. ΣΥΝΕΡΓΑΖΟΜΕΝΕΣ ΖΩΝΕΣ ΓΙΑ ΚΑΘΕ ΤΟΜΕΑ (MENU)Τομείς(ΕΝΤ)-->Συνεργ. ζώνες(εντ)--> Τομέας (ΕΝΤ)-->Ζώνες(CLR) για να ενεργοποιήσουμε απενεργοποιήσουμε πατάμε (CLR) πάνω στη ζώνη που θέλουμε ΠΡΟΓΡΑΜΜΑΤΙΖΌΜΕΝΕΣ ΕΞΟΔΟΙ (O.C.) (MENU)Προγρ. O. C(ΕΝΤ).-->C. A. 1..8(ΕΝΤ)-->(CLR)και επιλέγουμε σε πια κατάσταση θα ενεργοποιείτε η έξοδος. ΠΡΟΦIΛ ΧΡΗΣΤΏΝ (MENU)Προφίλ χρήστη(εντ)--> Προφίλ χρήστη 1..8(ΕΝΤ)κάνουμε τις παραμετροποιήσεις που θέλουμε πατώντας(clr) ΕΠΑΝΑΦΟΡΆ ΕΡΓΟΣΤΑΣΙΑΚΩΝ ΡΥΘΜΙΣΕΩΝ ΠΡΟΣΟΧΗ. Εκτελώντας την επαναφορά εεπρομ παρακάτω θα διαγραφούν από την μνήμη όλες οι ρυθμίσεις που έχουν γίνει από τον εγκαταστάτη. (MENU)Επαναφ. ΕΕPROM(ENT)-->(ENT)=NAI 6

7 Έξοδος για γραμμές προστ/μενες απ το TO.63A L 250V - F2 ασφάλεια. Παρέχει τροφοδοσία για τους αισθητήρες 7

8 ΣΥΝΔΕΣΗ ΜΕ ΗΛΕΚΤΡΟΝΙΚΟ ΥΠΟΛΟΓΙΣΤΗ ΜΕ USB KAI XWIN Για να συνδεθει το κέντρο είναι πολύ σημαντικό να έχουν ενεργοποιηθεί: Κώδικα επικοινωνίας στη μονάδα ελέγχου για να ενεργοποιήσετε τη σύνδεση USB (MENU)Kωδ. service(εντ)kωδ.επικοινωνιας(clr) και εισάγουμε το νεο κωδικό Πρέπει ο λογαριασμός διαχείρισης να είναι το ίδιο με τον κωδικό πελάτη Xwin (MENU)Tηλεφωνιτής(ΕΝΤ)Απομακρ.χειρισμ.(ΕΝΤ)Κωδ. λογαριασ(clr), και μετά τα ψηφία του νέου κωδικού(εντ) Ενεργοποίηση λειτουργίας RTC (MENU)Προφιλ.χρηστη(ΕΝΤ) Προφιλ.χρησ.#1..8(ΕΝΤ)Ενεργ.λειτου.RTC 8

9 Σύνδεση με Xtream Συνδέστε το καλώδιο USB στον υπολογιστή Πληκτρολογήστε τον κωδικό επικοινωνίας (USB ΣΥΝΔΕΣΗ - ENT) - πατήστε το πλήκτρο ENT Το παρακάτω μήνυμα εμφανίζεται στην οθόνη (>>> σύνδεση USB) Σύνδεση με Xtream 640 Πριν συνδέσετε το καλώδιο USB στον υπολογιστή, είναι απαραίτητο να ενεργοποιήσετε τη σύνδεση USB: Πληκτρολογήστε τον κωδικό επικοινωνίας (USB ΣΥΝΔΕΣΗ - ENT) - πατήστε το πλήκτρο ENT Το παρακάτω μήνυμα εμφανίζεται στην οθόνη (>>> σύνδεση USB) Συνδέστε το καλώδιο USB στον υπολογιστή 9
