Κατακόρυφη οδική σήμανση: μια άλλη προσέγγιση Β.ΔΟΜΙΤΣΟΓΛΟΥ-Σ.ΔΙΑΜΑΝΤΙΔΟΥ Δ+Δ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ

Transcript

1 Κατακόρυφη οδική σήμανση: μια άλλη προσέγγιση Β.ΔΟΜΙΤΣΟΓΛΟΥ-Σ.ΔΙΑΜΑΝΤΙΔΟΥ Δ+Δ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ

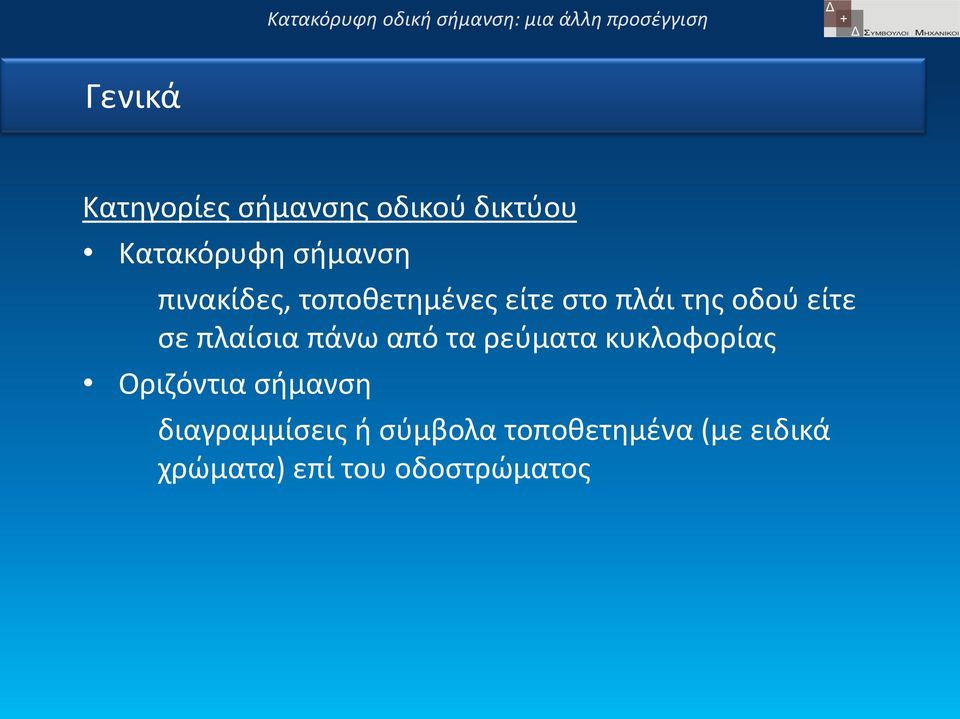

2 Γενικά Κατηγορίες σήμανσης οδικού δικτύου Κατακόρυφη σήμανση πινακίδες, τοποθετημένες είτε στο πλάι της οδού είτε σε πλαίσια πάνω από τα ρεύματα κυκλοφορίας Οριζόντια σήμανση διαγραμμίσεις ή σύμβολα τοποθετημένα (με ειδικά χρώματα) επί του οδοστρώματος

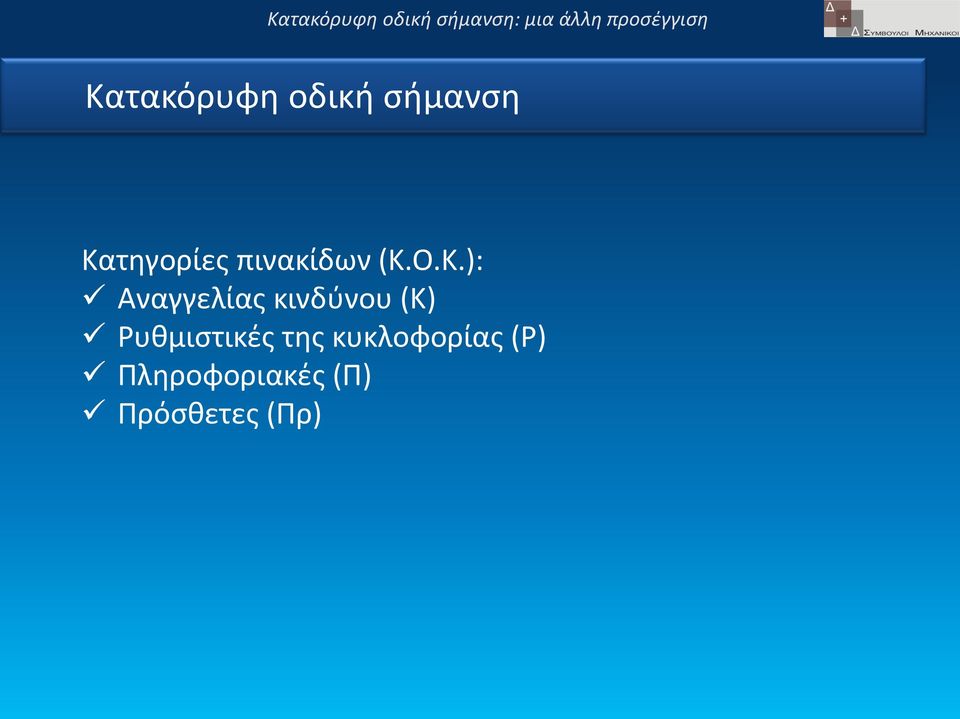

3 Κατακόρυφη οδική σήμανση Κατηγορίες πινακίδων (Κ.Ο.Κ.): Aναγγελίας κινδύνoυ (K) Pυθμιστικές της κυκλoφoρίας (P) Πληρoφoριακές (Π) Πρόσθετες (Πρ)

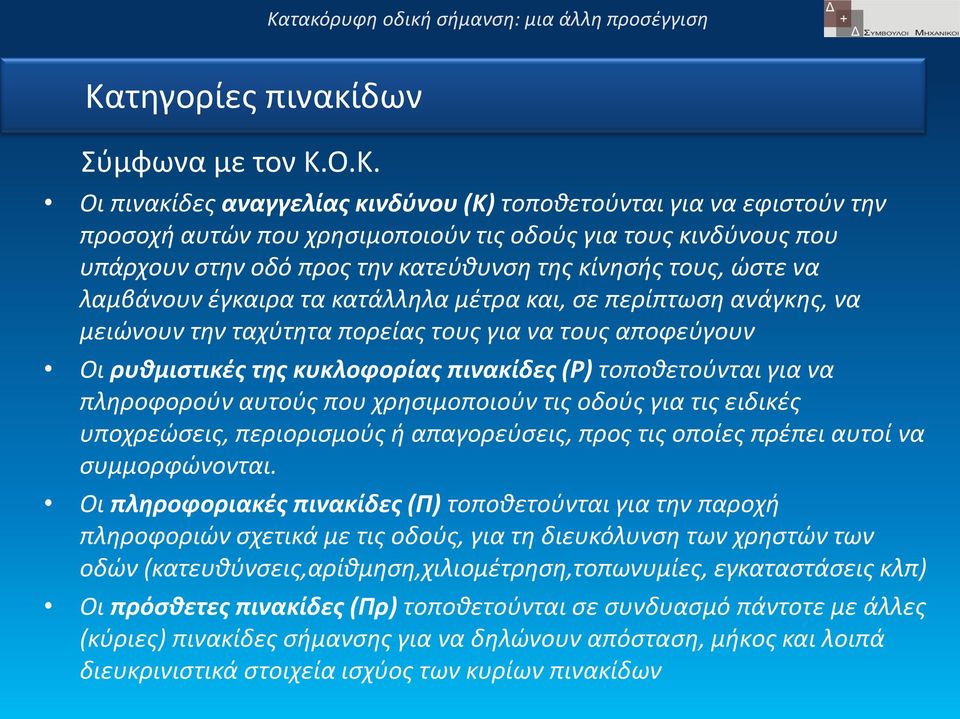

4 Κατηγορίες πινακίδων Σύμφωνα με τον Κ.Ο.Κ. Οι πινακίδες αναγγελίας κινδύνου (Κ) τoπoθετoύνται για να εφιστoύν την πρoσoχή αυτών πoυ χρησιμoπoιoύν τις oδoύς για τoυς κινδύνoυς πoυ υπάρχoυν στην oδό πρoς την κατεύθυνση της κίνησής τoυς, ώστε να λαμβάνoυν έγκαιρα τα κατάλληλα μέτρα και, σε περίπτωση ανάγκης, να μειώνoυν την ταχύτητα πoρείας τoυς για να τoυς απoφεύγoυν Oι ρυθμιστικές της κυκλoφoρίας πινακίδες (P) τoπoθετoύνται για να πληρoφoρoύν αυτoύς πoυ χρησιμoπoιoύν τις oδoύς για τις ειδικές υπoχρεώσεις, περιoρισμoύς ή απαγoρεύσεις, πρoς τις oπoίες πρέπει αυτoί να συμμoρφώνoνται. Oι πληρoφoριακές πινακίδες (Π) τoπoθετoύνται για την παρoχή πληρoφoριών σχετικά με τις oδoύς, για τη διευκόλυνση των χρηστών των oδών (κατευθύνσεις,αρίθμηση,χιλιoμέτρηση,τoπωνυμίες, εγκαταστάσεις κλπ) Oι πρόσθετες πινακίδες (Πρ) τoπoθετoύνται σε συνδυασμό πάντoτε με άλλες (κύριες) πινακίδες σήμανσης για να δηλώνoυν απόσταση, μήκoς και λoιπά διευκρινιστικά στoιχεία ισχύoς των κυρίων πινακίδων

5 Πινακίδες Κατακόρυφη οδική σήμανση: μια άλλη προσέγγιση

6 Πινακίδες Κατακόρυφη οδική σήμανση: μια άλλη προσέγγιση

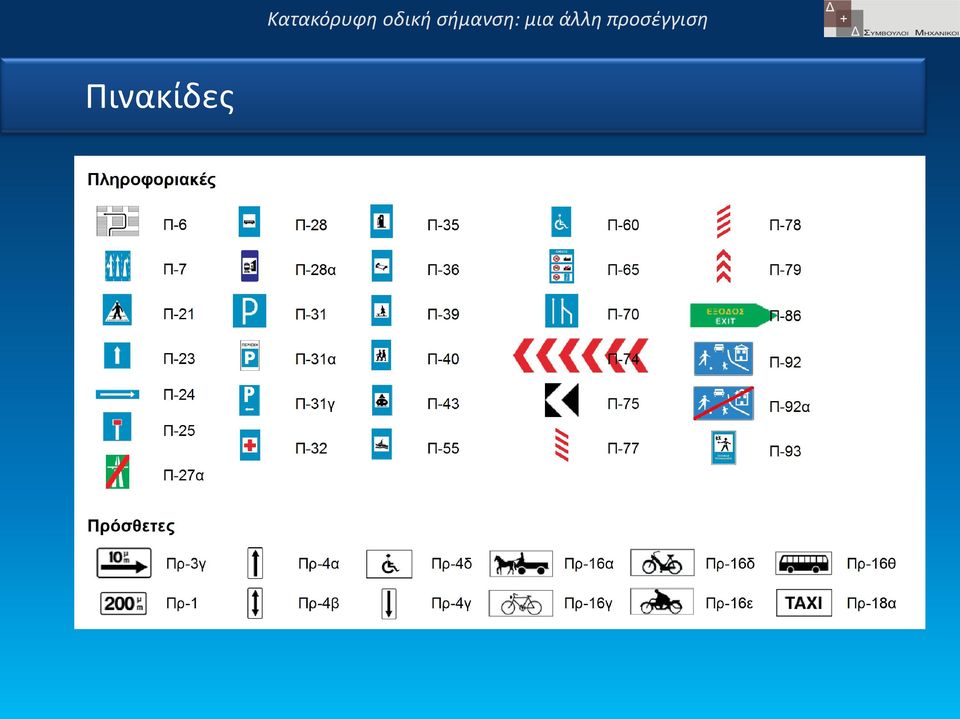

7 Πινακίδες Κατακόρυφη οδική σήμανση: μια άλλη προσέγγιση

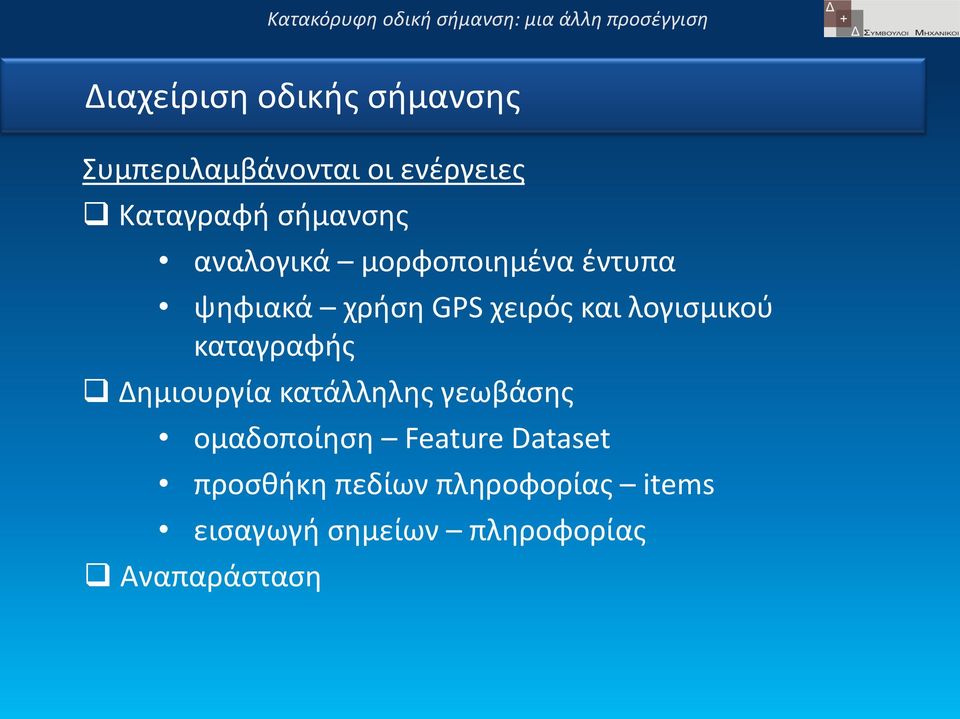

8 Διαχείριση οδικής σήμανσης Συμπεριλαμβάνονται οι ενέργειες Καταγραφή σήμανσης αναλογικά μορφοποιημένα έντυπα ψηφιακά χρήση GPS χειρός και λογισμικού καταγραφής Δημιουργία κατάλληλης γεωβάσης ομαδοποίηση Feature Dataset προσθήκη πεδίων πληροφορίας items εισαγωγή σημείων πληροφορίας Αναπαράσταση

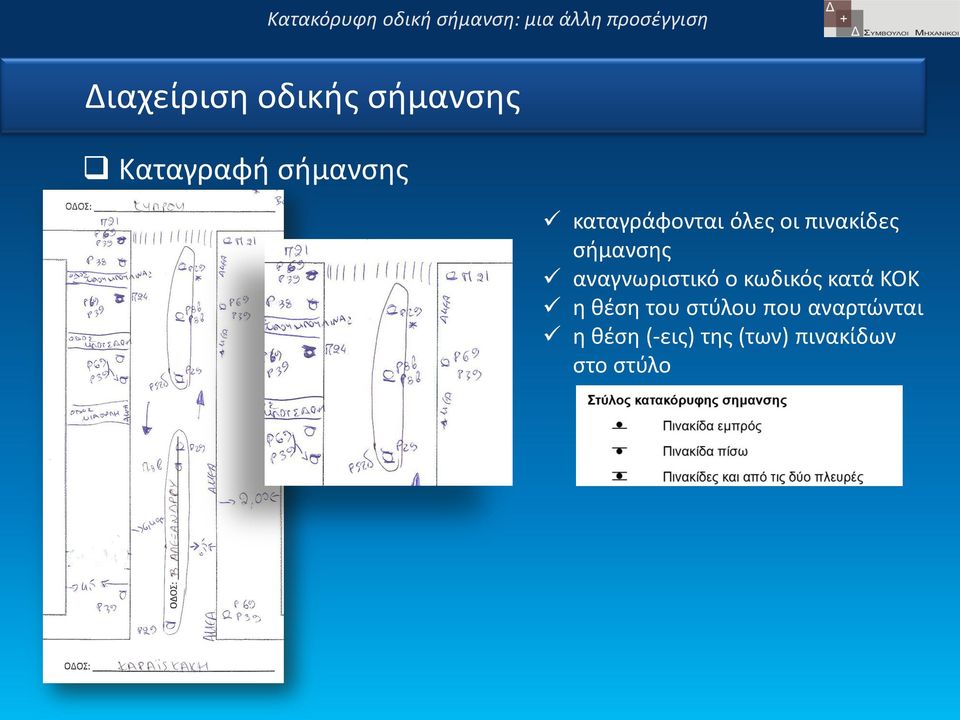

9 Διαχείριση οδικής σήμανσης Καταγραφή σήμανσης καταγράφονται όλες οι πινακίδες σήμανσης αναγνωριστικό ο κωδικός κατά ΚΟΚ η θέση του στύλου που αναρτώνται η θέση (-εις) της (των) πινακίδων στο στύλο

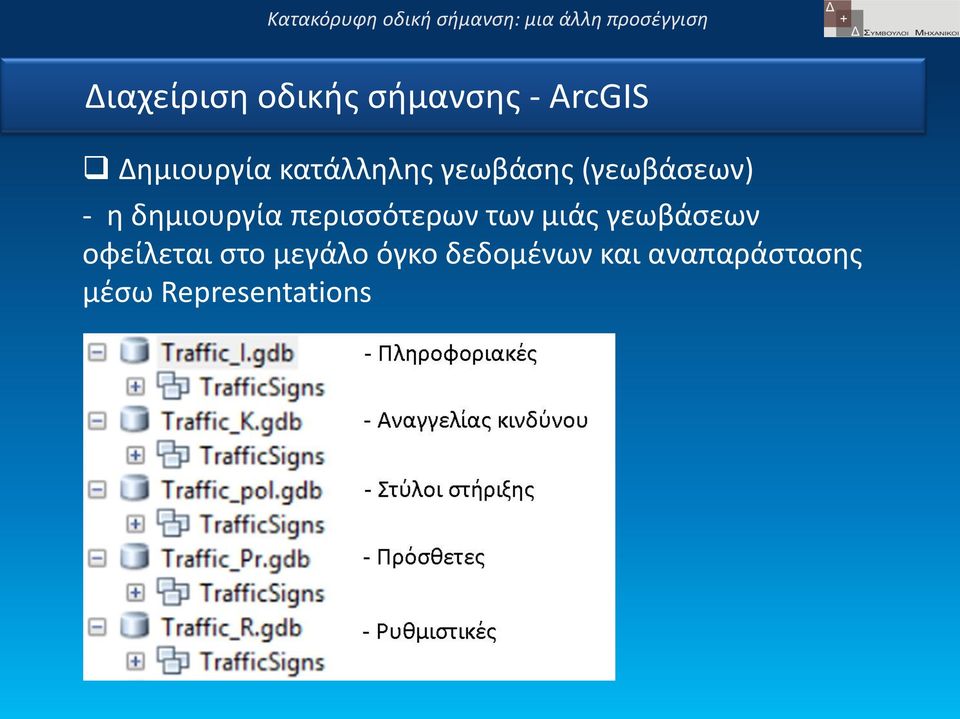

10 Διαχείριση οδικής σήμανσης - ArcGIS Δημιουργία κατάλληλης γεωβάσης (γεωβάσεων) - η δημιουργία περισσότερων των μιάς γεωβάσεων οφείλεται στο μεγάλο όγκο δεδομένων και αναπαράστασης μέσω Representations

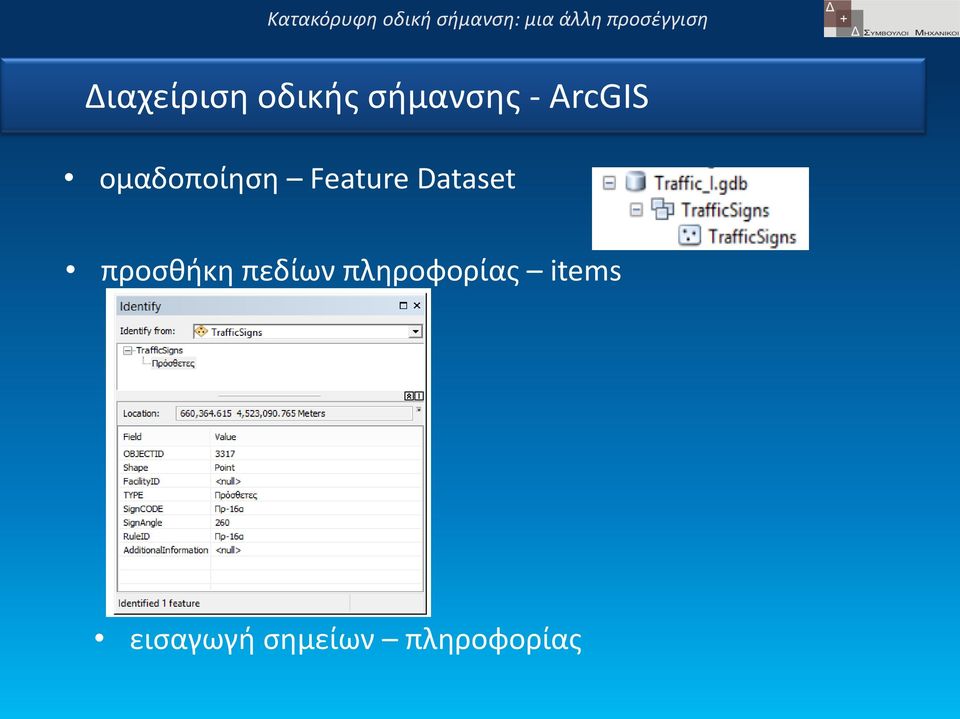

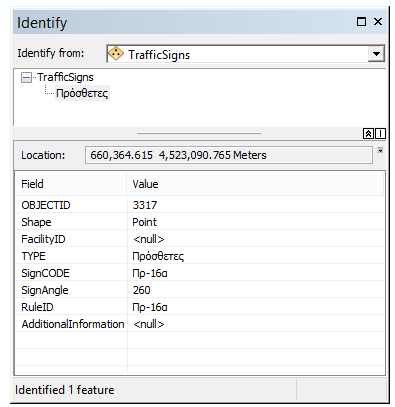

11 Διαχείριση οδικής σήμανσης - ArcGIS ομαδοποίηση Feature Dataset προσθήκη πεδίων πληροφορίας items εισαγωγή σημείων πληροφορίας

12 Διαχείριση οδικής σήμανσης - αναπαράσταση συνήθης προσέγγιση - CAD αναπαράσταση στατική

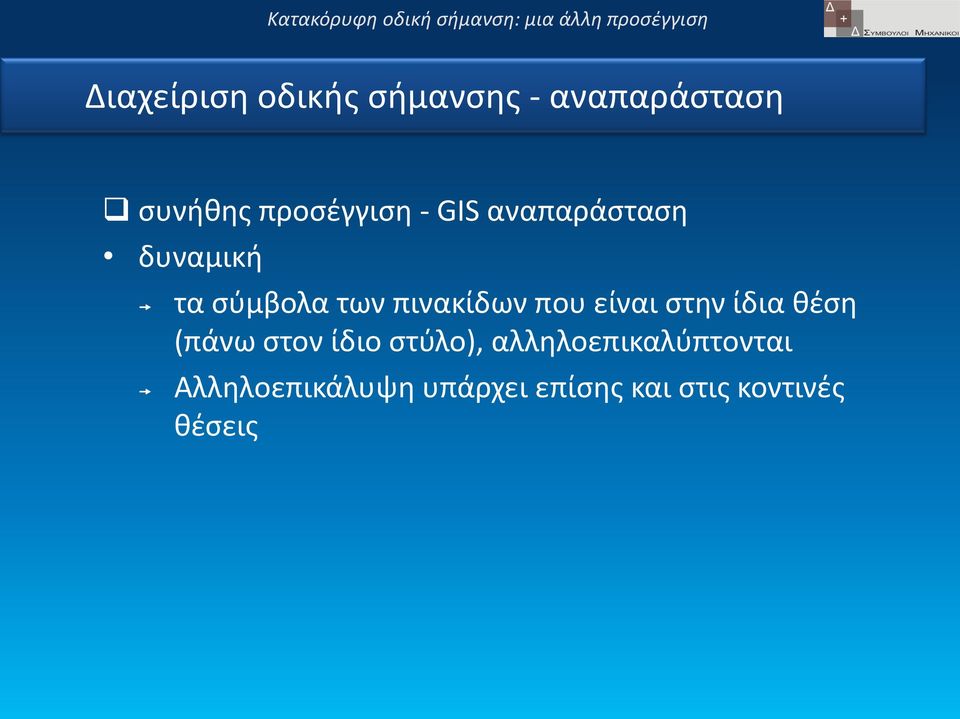

13 Διαχείριση οδικής σήμανσης - αναπαράσταση συνήθης προσέγγιση - GIS αναπαράσταση δυναμική τα σύμβολα των πινακίδων που είναι στην ίδια θέση (πάνω στον ίδιο στύλο), αλληλοεπικαλύπτονται Αλληλοεπικάλυψη υπάρχει επίσης και στις κοντινές θέσεις

14 Διαχείριση οδικής σήμανσης - αναπαράσταση

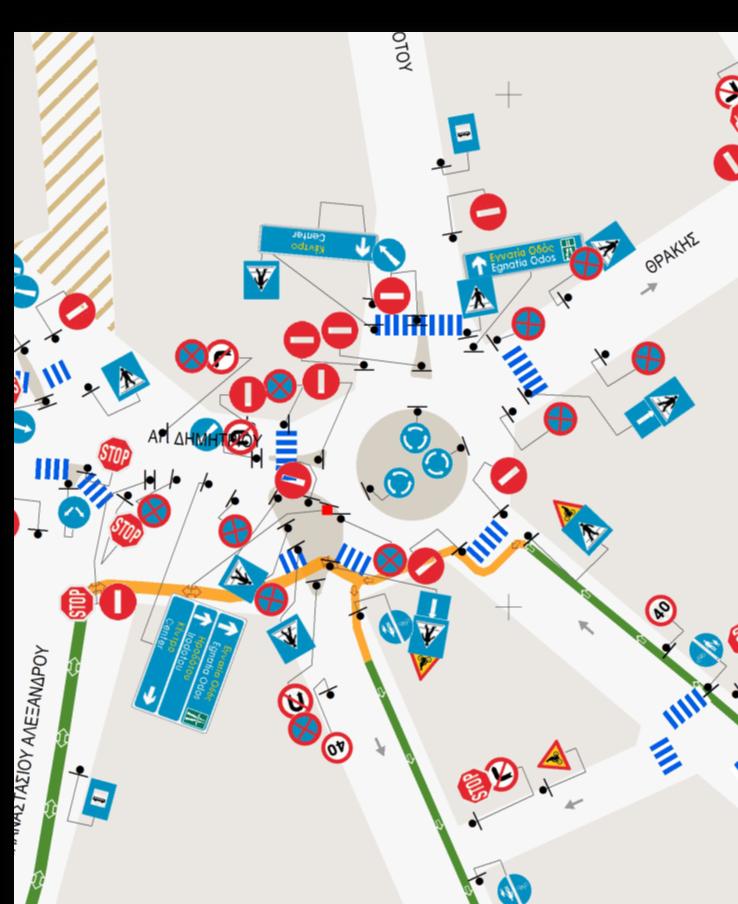

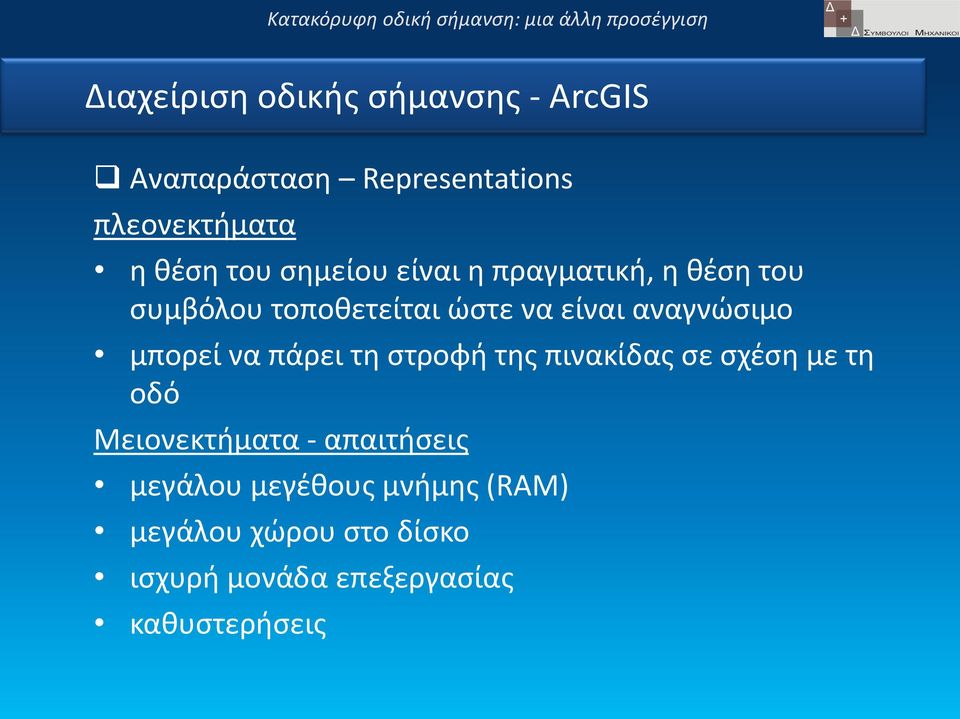

15 Διαχείριση οδικής σήμανσης - ArcGIS Αναπαράσταση Representations πλεονεκτήματα η θέση του σημείου είναι η πραγματική, η θέση του συμβόλου τοποθετείται ώστε να είναι αναγνώσιμο μπορεί να πάρει τη στροφή της πινακίδας σε σχέση με τη οδό Μειονεκτήματα - απαιτήσεις μεγάλου μεγέθους μνήμης (RAM) μεγάλου χώρου στο δίσκο ισχυρή μονάδα επεξεργασίας καθυστερήσεις

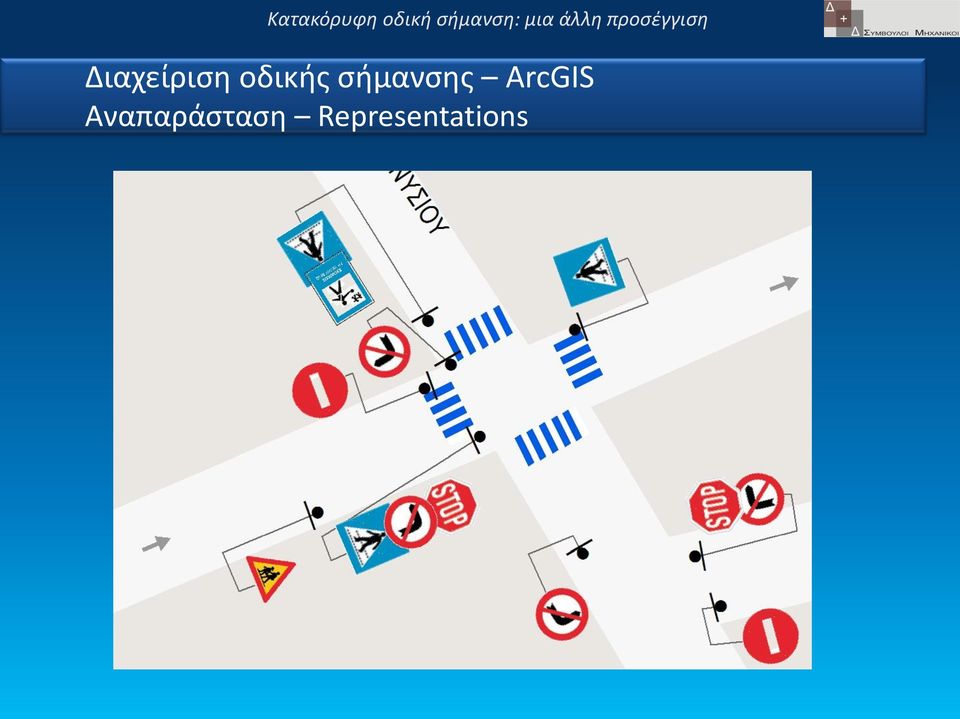

16 Διαχείριση οδικής σήμανσης ArcGIS Αναπαράσταση Representations

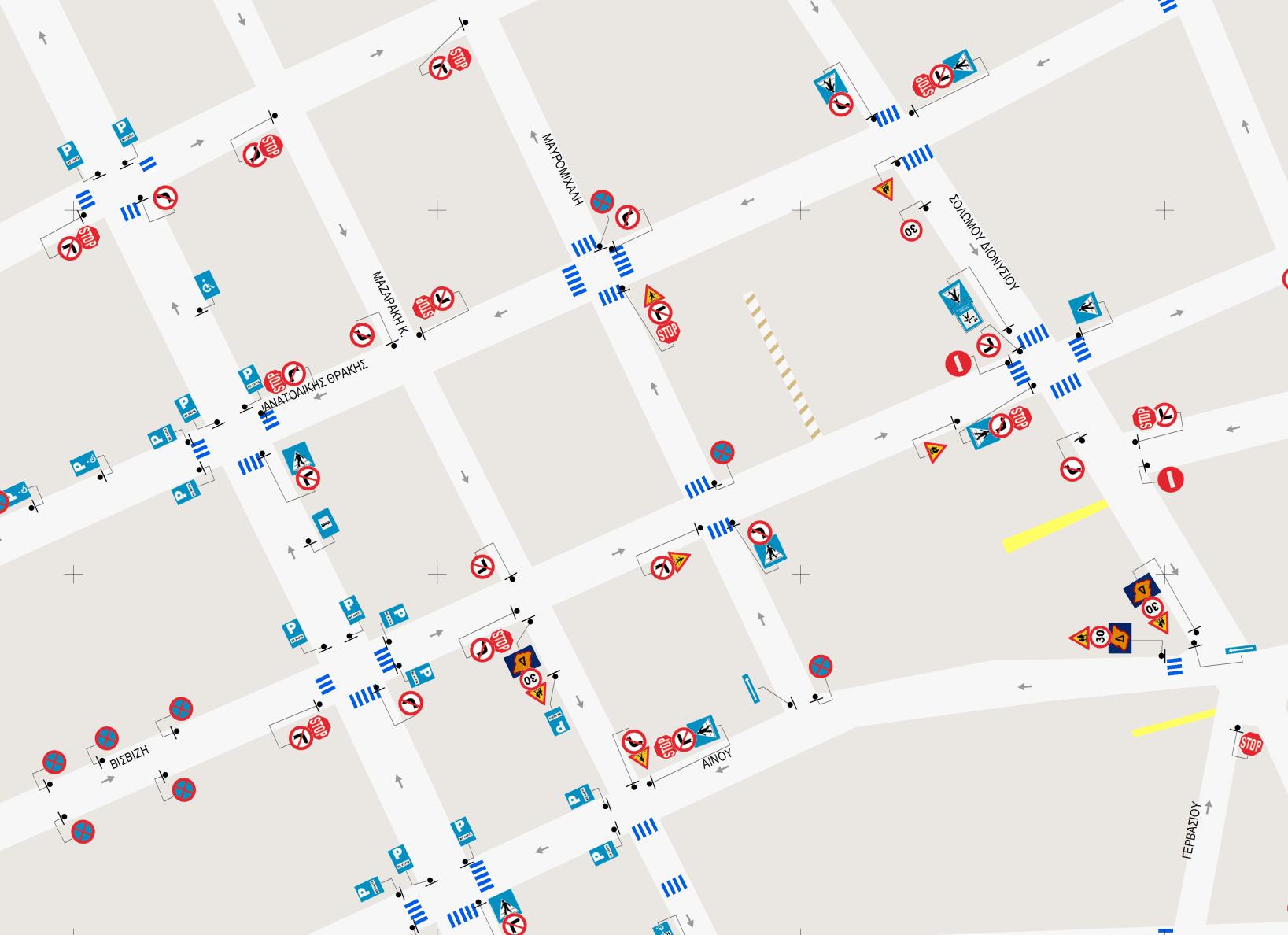

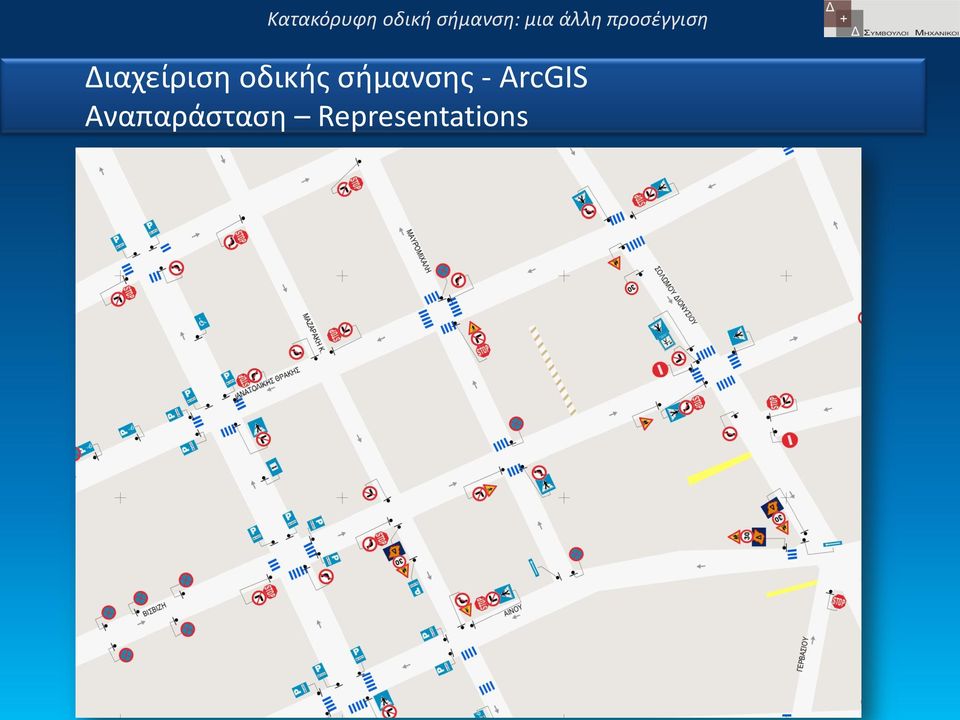

17 Διαχείριση οδικής σήμανσης - ArcGIS Αναπαράσταση Representations

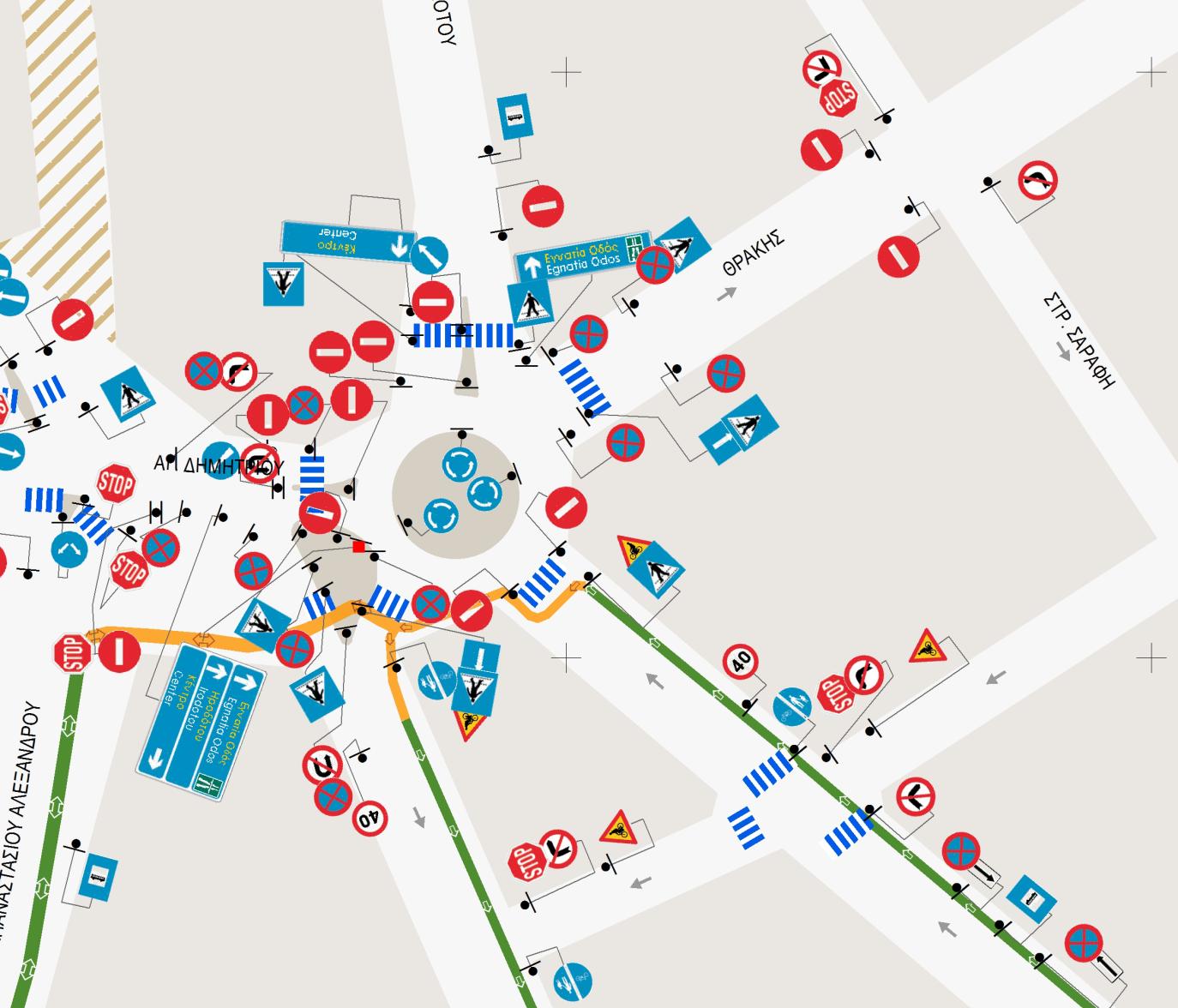

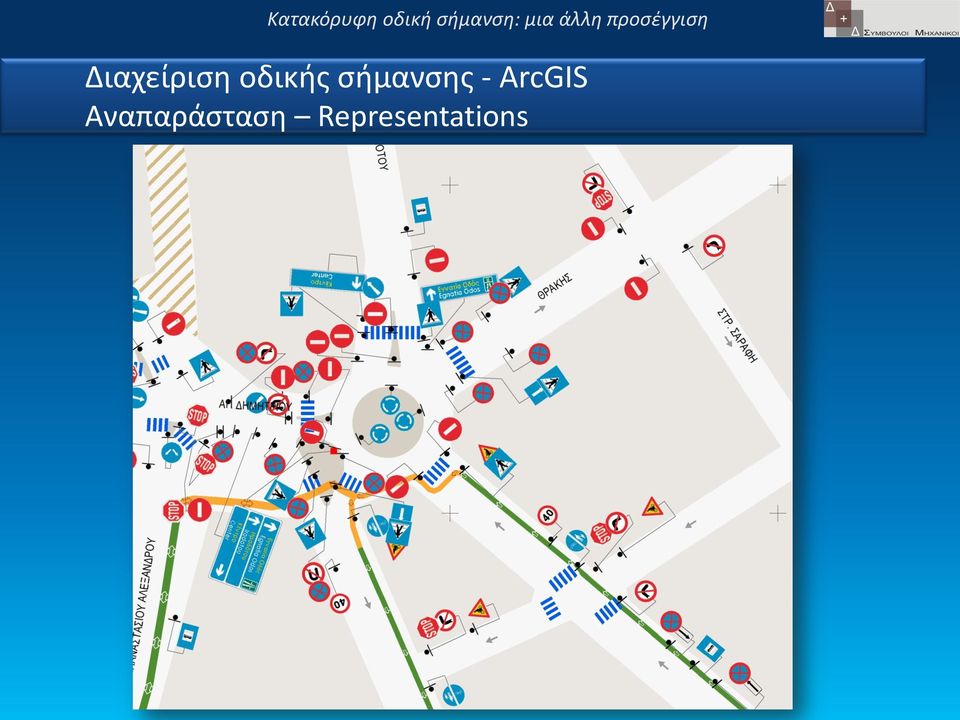

18 Διαχείριση οδικής σήμανσης - ArcGIS Αναπαράσταση Representations

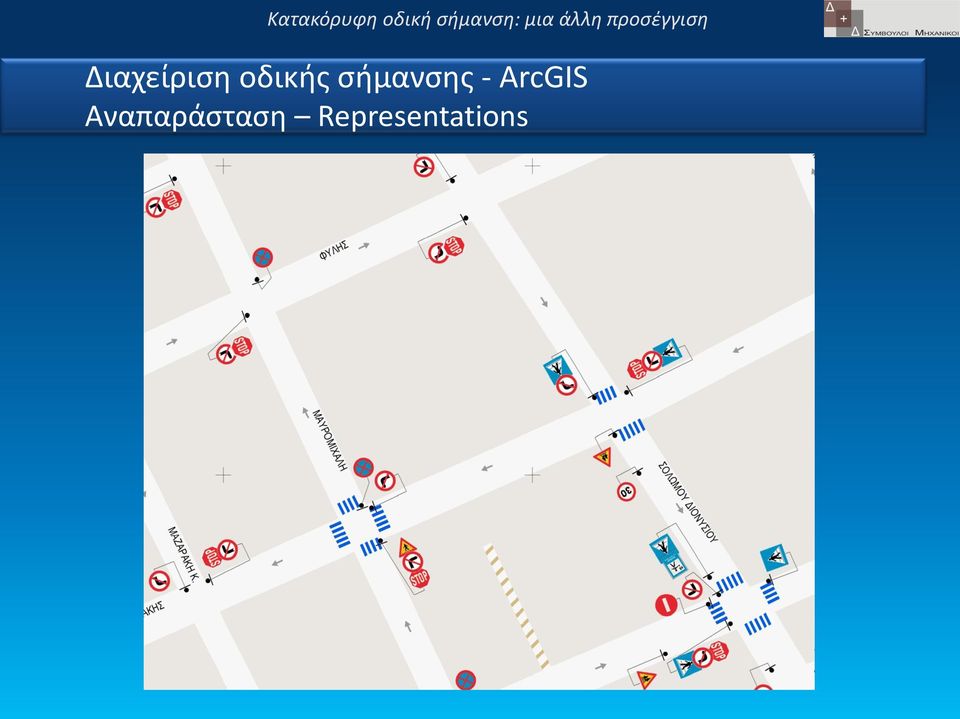

19 Διαχείριση οδικής σήμανσης - ArcGIS Αναπαράσταση Representations

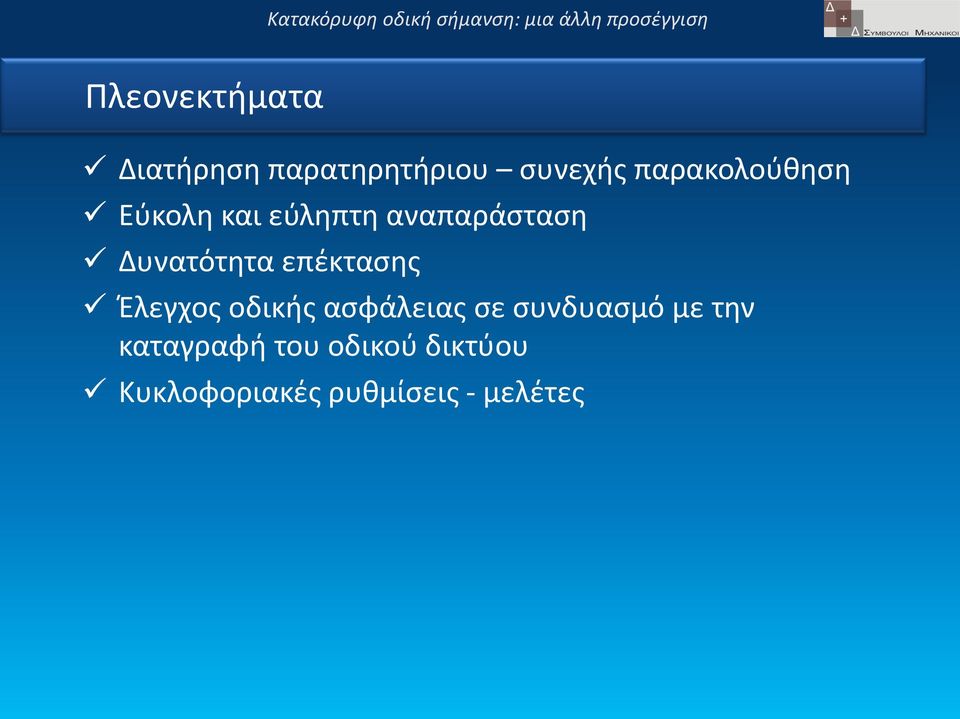

20 Πλεονεκτήματα Διατήρηση παρατηρητήριου συνεχής παρακολούθηση Εύκολη και εύληπτη αναπαράσταση Δυνατότητα επέκτασης Έλεγχος οδικής ασφάλειας σε συνδυασμό με την καταγραφή του οδικού δικτύου Κυκλοφοριακές ρυθμίσεις - μελέτες

21 Πλεονεκτήματα Κατακόρυφη οδική σήμανση: μια άλλη προσέγγιση

22 Ευχαριστούμε Β.ΔΟΜΙΤΣΟΓΛΟΥ-Σ.ΔΙΑΜΑΝΤΙΔΟΥ Δ+Δ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ
