1 Smart connections. Τεχνικα Χαρακτηριστικα PIKO 4.2 Τριφασικος Αντιστροφεας KOSTAL

2 Αντιστροφεας PIKO 4.2 Τριφασική τροφοδοσία για αποφυγή ασυμμετριών τάσης Μετατροπή χωρίς μετασχηματιστή Δυνατότητα παράλληλης σύνδεσης των δύο ανεξάρτητων MPP-Tracker για επέκταση του ρεύματος εισόδου Καταγραφή δεδομένων και διάφορες θύρες διασύνδεσης στάνταρ: Ethernet, RS485, είσοδος S0 και έξοδος Ενσωματωμένος ηλεκτρονικός αποζεύκτης DC Κατασκευή χωρίς μόλυβδο σύμφωνα με την οδηγία ΕΕ RoHS Τεχνικά στοιχεία PIKO 4.2 Πλευρά εισόδου (τμήμα DC) Αριθμός εισόδων DC / Αριθμός MPP-Tracker 2/2 Μεγ. προτεινόμενη ισχύς DC Μεγ. τάση εισόδου (τάση ανοιχτού κυκλώματος) Ελαχ. τάση εισόδου Αρχική τάση εισόδου Ονομαστική τάση εισόδου Μεγ. τάση MPP με ονομαστική ισχύ DC αντιστροφέα Ελαχ. Τάση MPP Umppmin, με ονομαστική ισχύ DC αντιστροφέα, σε συμμετρική λειτουργία Multistring, δύο tracker ή παράλληλη λειτουργία Ελαχ. τάση MPP Umppmin με ονομαστική ισχύ DC αντιστροφέα, σε λειτουργία ενός tracker Διευρυμένη, κάτω περιοχή τάσης MPP, με τμηματική ισχύ αντιστροφέα Μεγ. προς μεταφορά ποσοστό ισχύος DC στη διευρυμένη περιοχή τάσης MPP Μεγ. ρεύμα εισόδου Μεγ. ρεύμα εισόδου σε παράλληλη σύνδεση Χαρακτηριστικές καμπύλες βαθμού απόδοσης 4400 W 950 V 680 V 850 V 360 V 500 V... Umpp min περίπου 70 % 9 A 13 A % % 96 MAX Umpp, r = 680 V, 2 παράλληλοι κλάδοι 88 Umppmax = 850 V, 2 παράλληλοι κλάδοι 87 Umppmin=360 V, 2 παράλληλοι κλάδοι 86 P AC /P AC,r 85 0% 20% 40% 60% 80% 100% 120% Πλευρά εξόδου (τμήμα AC) Αριθμός φάσεων τροφοδοσίας 3 Τάση δικτύου Uacmax, επάνω όριο τάσης Uacmin, κάτω όριο τάσης Μεγ. ρεύμα εξόδου ανά φάση 3/N/PE, AC, 230 V / 400 V 264,5 V (GR) 184 V (GR) 6,1 A Ονομαστική ισχύς AC 3800 W Μεγ. ισχύς AC 4200 W Μέγιστος βαθμός απόδοσης 96 % Ευρωπαϊκός βαθμός απόδοσης 94,7 % Ονομαστική συχνότητα 50 Hz Ελαχ. Συχνότητα δικτύου fmin, όριο 49,5 Hz (GR) Μεγ. συχνότητα δικτύου fmax, όριο 50,5 Hz (GR) Απώλεια ενέργειας νύχτα <1 W Κατηγορία προστασίας I Γαλβανική απομόνωση Χωρίς μετασχ/στές Ονομ. Συντελεστής αέργου ισχύος Cos phi 1 Είδος επιτήρησης δικτύου ENS, Παρακολούθηση 3φάσεων Προστασία πολικότητας Δίοδοι βραχυκυκλώματος στην πλευρά DC Προστασία προσώπων AFI και παρακολούθηση βραχυκυκλώματος γείωσης Συνθήκες χρήσης Εσωτερικό + εξωτερικό Θερμοκρασία περιβάλλοντος C Μεγ. θερμοκρασία περιβάλλοντος σε Pονομ 40 C Μεγ. ατμοσφαιρική υγρασία % Μέθοδος ψύξης Ρυθμιζόμενος ανεμιστήρας Μεγ. θόρυβος < 33 dba Κατηγορία προστασίας IP κατά IEC IP 55 Τεχνική σύνδεσης πλευράς εισόδου MC 4 Τεχνική σύνδεσης πλευράς εξόδου Ελατηριωτή συστοιχία ακροδεκτών Διαστάσεις (Π*Β*Υ) 420 x 211 x 350 mm³ Γείωση 20,5 kg Σημείο απόζευξης Ενσωματωμένος ηλεκτρονικός αποζεύκτης SEM03-09 D EL Smart Επικοινωνια Συμμορφώσεις ανά χώρα: Deutschland, España, Portugal, France, Italia, KOSTAL Solar Electric GmbH Suisse, Belgique, Luxembourg, Nederland, Česká republika, Ελληνική Δημοκρατία connections. Βεβαίωση συμμόρφωσης κατασκευαστή: Σήμα CE: Οδηγία ΗΜΣ 2004/108/EΚ: DIN EN ; EN Hanferstr. 6 3, DIN EN ; DIN EN ; Οδηγία περί χαμηλής τάσης 2006/ 95/EΚ; DIN EN Freiburg i. Br. Πιστοποιητικό ακινδυνότητας ENS: ENS Αυτόνομο σημείο σύζευξης με μονοφασική επιτήρηση δικτύου κατά DIN V VDE V : ; Ο έλεγχος βασίστηκε: DIN V VDE V (VDE V ): και Germany Μονάδες αυτοπαραγωγής στο δίκτυο χαμηλής τάσης Πιστοποιητικό ακινδυνότητας για ηλεκτρονικό διακόπτη απόζευξης ενσωματωμένο: Ηλεκτρονικός διακόπτης Tel DC DCS: IEC :1999; DIN EN ; VDE : ; Διακοπτικές διατάξεις χαμηλής τάσης μέρος 3: Διακόπτες φορτίου, αποζεύκτες, διακόπτες απόζευξης και ασφαλειοδιακόπτες ; IEC Fax : ; DIN VDE : Κατασκευαστής: KOSTAL Industrie Electric GmbH, Hagen, Germany

4 Αντιστροφεας PIKO 5.5 Τριφασική τροφοδοσία για αποφυγή ασυμμετριών τάσης Μετατροπή χωρίς μετασχηματιστή Τρεις ανεξάρτητοι MPP-Tracker Καταγραφή δεδομένων και διάφορες θύρες διασύνδεσης στάνταρ: Ethernet, RS485, είσοδος S0 και έξοδος Ενσωματωμένος ηλεκτρονικός αποζεύκτης DC Κατασκευή χωρίς μόλυβδο σύμφωνα με την οδηγία ΕΕ RoHS Τεχνικά στοιχεία PIKO 5.5 Πλευρά εισόδου (τμήμα DC) Αριθμός εισόδων DC / Αριθμός MPP-Tracker 3/3 Μεγ. προτεινόμενη ισχύς DC Μεγ. τάση εισόδου (τάση ανοιχτού κυκλώματος) Ελαχ. τάση εισόδου Αρχική τάση εισόδου Ονομαστική τάση εισόδου Μεγ. τάση MPP με ονομαστική ισχύ DC αντιστροφέα Ελαχ. τάση MPP Umppmin, με ονομαστική ισχύ DC αντιστροφέα, σε συμμετρική λειτουργία Multistring και δύο tracker Ελαχ. τάση MPP Umppmin με ονομαστική ισχύ DC αντιστροφέα, σε λειτουργία ενός tracker Διευρυμένη, κάτω περιοχή τάσης MPP, με τμηματική ισχύ αντιστροφέα Μεγ. προς μεταφορά ποσοστό ισχύος DC στη διευρυμένη περιοχή τάσης MPP Μεγ. ρεύμα εισόδου Χαρακτηριστικές καμπύλες βαθμού απόδοσης 5800 W 950 V 680 V 850 V 360 V 660 V... Umpp min περίπου 70 % 9 A % ,3 % MAX Umpp, r = 680 V, 2 μεμονωμένοι κλάδοι 88 Umppmax = 850 V, 2 μεμονωμένοι κλάδοι 87 Umppmin=360 V, 2 μεμονωμένοι κλάδοι 86 P AC /P AC,r 85 0% 20% 40% 60% 80% 100% 120% Πλευρά εξόδου (τμήμα AC) Αριθμός φάσεων τροφοδοσίας 3 Τάση δικτύου Uacmax, επάνω όριο τάσης Uacmin, κάτω όριο τάσης Μεγ. ρεύμα εξόδου ανά φάση Ονομαστική ισχύς AC Μεγ. ισχύς AC 3/N/PE, AC, 230 V / 400 V 264,5 V (GR) 184 V (GR) 8 A 5000 W 5500 W Μέγιστος βαθμός απόδοσης 95,3% Ευρωπαϊκός βαθμός απόδοσης 94,2% Ονομαστική συχνότητα 50 Hz Ελαχ. Συχνότητα δικτύου fmin, όριο 49,5 Hz (GR) Μεγ. συχνότητα δικτύου fmax, όριο 50,5 Hz (GR) Απώλεια ενέργειας νύχτα <1 W Κατηγορία προστασίας I Γαλβανική απομόνωση Χωρίς μετασχ/στές Ονομ. Συντελεστής αέργου ισχύος Cos phi 1 Είδος επιτήρησης δικτύου ENS, Παρακολούθηση 3φάσεων Προστασία πολικότητας Δίοδοι βραχυκυκλώματος στην πλευρά DC Προστασία προσώπων AFI και παρακολούθηση βραχυκυκλώματος γείωσης Συνθήκες χρήσης Εσωτερικό + εξωτερικό Θερμοκρασία περιβάλλοντος C Μεγ. θερμοκρασία περιβάλλοντος σε Pονομ 40 C Μεγ. ατμοσφαιρική υγρασία % Μέθοδος ψύξης Ρυθμιζόμενος ανεμιστήρας Μεγ. θόρυβος < 33 dba Κατηγορία προστασίας IP κατά IEC IP 55 Τεχνική σύνδεσης πλευράς εισόδου MC 4 Τεχνική σύνδεσης πλευράς εξόδου Ελατηριωτή συστοιχία ακροδεκτών Διαστάσεις (Π*Β*Υ) 420 x 211 x 350 mm³ Γείωση 21,1 kg Σημείο απόζευξης Ενσωματωμένος ηλεκτρονικός αποζεύκτης SEM03-09 D EL Smart Επικοινωνια Συμμορφώσεις ανά χώρα: Deutschland, España, Portugal, France, Italia, KOSTAL Solar Electric GmbH Suisse, Belgique, Luxembourg, Nederland, Česká republika, Ελληνική Δημοκρατία connections. Βεβαίωση συμμόρφωσης κατασκευαστή: Σήμα CE: Οδηγία ΗΜΣ 2004/108/EΚ: DIN EN ; EN Hanferstr. 6 3, DIN EN ; DIN EN ; Οδηγία περί χαμηλής τάσης 2006/ 95/EΚ; DIN EN Freiburg i. Br. Πιστοποιητικό ακινδυνότητας ENS: ENS Αυτόνομο σημείο σύζευξης με μονοφασική επιτήρηση δικτύου κατά DIN V VDE V : ; Ο έλεγχος βασίστηκε: DIN V VDE V (VDE V ): και Germany Μονάδες αυτοπαραγωγής στο δίκτυο χαμηλής τάσης Πιστοποιητικό ακινδυνότητας για ηλεκτρονικό διακόπτη απόζευξης ενσωματωμένο: Ηλεκτρονικός διακόπτης Tel DC DCS: IEC :1999; DIN EN ; VDE : ; Διακοπτικές διατάξεις χαμηλής τάσης μέρος 3: Διακόπτες φορτίου, αποζεύκτες, διακόπτες απόζευξης και ασφαλειοδιακόπτες ; IEC Fax : ; DIN VDE : Κατασκευαστής: KOSTAL Industrie Electric GmbH, Hagen, Germany

6 Αντιστροφεας PIKO 8.3 Τριφασική τροφοδοσία για αποφυγή ασυμμετριών τάσης Μετατροπή χωρίς μετασχηματιστή Δυνατότητα παράλληλης σύνδεσης των δύο ανεξάρτητων MPP-Tracker για επέκταση του ρεύματος εισόδου Καταγραφή δεδομένων και διάφορες θύρες διασύνδεσης στάνταρ: Ethernet, RS485, είσοδος S0 και έξοδος Ενσωματωμένος ηλεκτρονικός αποζεύκτης DC Κατασκευή χωρίς μόλυβδο σύμφωνα με την οδηγία ΕΕ RoHS Τεχνικά στοιχεία PIKO 8.3 Πλευρά εισόδου (τμήμα DC) Αριθμός εισόδων DC / Αριθμός MPP-Tracker 2 / 2 Μεγ. προτεινόμενη ισχύς DC Μεγ. τάση εισόδου (τάση ανοιχτού κυκλώματος) Ελαχ. τάση εισόδου Αρχική τάση εισόδου Ονομαστική τάση εισόδου Μεγ. τάση MPP με ονομαστική ισχύ DC αντιστροφέα Ελαχ. Τάση MPP Umppmin, με ονομαστική ισχύ DC αντιστροφέα, σε συμμετρική λειτουργία Multistring, δύο tracker ή παράλληλη λειτουργία Διευρυμένη, κάτω περιοχή τάσης MPP, με τμηματική ισχύ αντιστροφέα Μεγ. προς μεταφορά ποσοστό ισχύος DC στη διευρυμένη περιοχή τάσης MPP Μεγ. ρεύμα εισόδου Μεγ. ρεύμα εισόδου σε παράλληλη σύνδεση Χαρακτηριστικές καμπύλες βαθμού απόδοσης 8700 W 950 V 680 V 850 V 400 V... Umpp min περίπου 70 % 12,5 A 25 A % % MAX Umpp, r = 680 V, 2 παράλληλοι κλάδοι 88 Umppmax = 850 V, 2 παράλληλοι κλάδοι 87 Umppmin=400 V, 2 παράλληλοι κλάδοι 86 P AC /P AC,r 85 0% 20% 40% 60% 80% 100% 120% Πλευρά εξόδου (τμήμα AC) Αριθμός φάσεων τροφοδοσίας 3 Τάση δικτύου Uacmax, επάνω όριο τάσης 3/N/PE, AC, 230 V / 400 V 264,5 V (GR) Uacmin, κάτω όριο τάσης 184 V (GR) Μεγ. ρεύμα εξόδου ανά φάση 12 A Ονομαστική ισχύς AC 7600 W Μεγ. ισχύς AC 8300 W Μέγιστος βαθμός απόδοσης 96 % Ευρωπαϊκός βαθμός απόδοσης 95,3 % Ονομαστική συχνότητα 50 Hz Ελαχ. Συχνότητα δικτύου fmin, όριο 49,5 Hz (GR) Μεγ. συχνότητα δικτύου fmax, όριο 50,5 Hz (GR) Απώλεια ενέργειας νύχτα <1 W Κατηγορία προστασίας I Γαλβανική απομόνωση Χωρίς μετασχ/στές Ονομ. Συντελεστής αέργου ισχύος Cos phi 1 Είδος επιτήρησης δικτύου ENS, Παρακολούθηση 3φάσεων Προστασία πολικότητας Δίοδοι βραχυκυκλώματος στην πλευρά DC Προστασία προσώπων AFI και παρακολούθηση βραχυκυκλώματος γείωσης Συνθήκες χρήσης Εσωτερικό + εξωτερικό Θερμοκρασία περιβάλλοντος C Μεγ. θερμοκρασία περιβάλλοντος σε Pονομ 40 C Μεγ. ατμοσφαιρική υγρασία % Μέθοδος ψύξης Ρυθμιζόμενος ανεμιστήρας Μεγ. θόρυβος Ανεμιστήρας 25% -> 33dB(A) Ανεμιστήρας 50% -> 41dB(A) Ανεμιστήρας 75% % -> <46dB(A) Κατηγορία προστασίας IP κατά IEC IP 55 Τεχνική σύνδεσης πλευράς εισόδου MC 4 Τεχνική σύνδεσης πλευράς εξόδου Ελατηριωτή συστοιχία ακροδεκτών Διαστάσεις (Π*Β*Υ) 520 x 230 x 450 mm³ Γείωση 33 kg Σημείο απόζευξης Ενσωματωμένος ηλεκτρονικός αποζεύκτης SEM03-09 D EL Smart Επικοινωνια Συμμορφώσεις ανά χώρα: Deutschland, España, Portugal, France, Italia, KOSTAL Solar Electric GmbH Suisse, Belgique, Luxembourg, Nederland, Česká republika, Ελληνική Δημοκρατία connections. Βεβαίωση συμμόρφωσης κατασκευαστή: Σήμα CE: Οδηγία ΗΜΣ 2004/108/EΚ: DIN EN ; EN Hanferstr. 6 3, DIN EN ; DIN EN ; Οδηγία περί χαμηλής τάσης 2006/ 95/EΚ; DIN EN Freiburg i. Br. Πιστοποιητικό ακινδυνότητας ENS: ENS Αυτόνομο σημείο σύζευξης με μονοφασική επιτήρηση δικτύου κατά DIN V VDE V : ; Ο έλεγχος βασίστηκε: DIN V VDE V (VDE V ): και Germany Μονάδες αυτοπαραγωγής στο δίκτυο χαμηλής τάσης Πιστοποιητικό ακινδυνότητας για ηλεκτρονικό διακόπτη απόζευξης ενσωματωμένο: Ηλεκτρονικός διακόπτης Tel DC DCS: IEC :1999; DIN EN ; VDE : ; Διακοπτικές διατάξεις χαμηλής τάσης μέρος 3: Διακόπτες φορτίου, αποζεύκτες, διακόπτες απόζευξης και ασφαλειοδιακόπτες ; IEC Fax : ; DIN VDE : Κατασκευαστής: KOSTAL Industrie Electric GmbH, Hagen, Germany

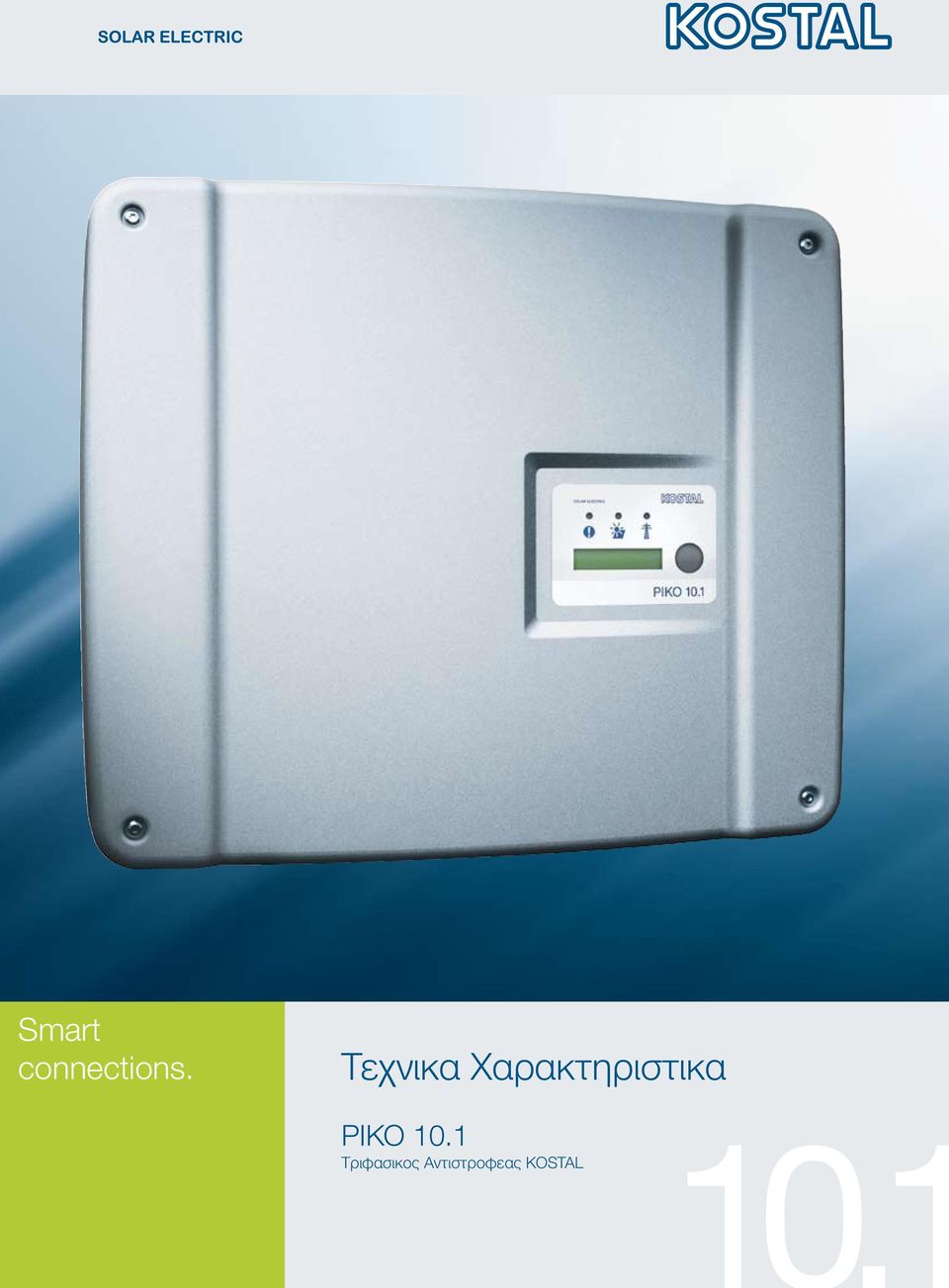

8 Αντιστροφεας PIKO 10.1 Τριφασική τροφοδοσία για αποφυγή ασυμμετριών τάσης Μετατροπή χωρίς μετασχηματιστή Δυνατότητα παράλληλης σύνδεσης των δύο ανεξάρτητων MPP-Tracker για επέκταση του ρεύματος εισόδου Καταγραφή δεδομένων και διάφορες θύρες διασύνδεσης στάνταρ: Ethernet, RS485, είσοδος S0 και έξοδος Ενσωματωμένος ηλεκτρονικός αποζεύκτης DC Κατασκευή χωρίς μόλυβδο σύμφωνα με την οδηγία ΕΕ RoHS Τεχνικά στοιχεία PIKO 10.1 Πλευρά εισόδου (τμήμα DC) Αριθμός εισόδων DC / Αριθμός MPP-Tracker 3 / 3 Μεγ. προτεινόμενη ισχύς DC Μεγ. τάση εισόδου (τάση ανοιχτού κυκλώματος) Ελαχ. τάση εισόδου Αρχική τάση εισόδου Ονομαστική τάση εισόδου Μεγ. τάση MPP με ονομαστική ισχύ DC αντιστροφέα Ελαχ. Τάση MPP Umppmin, με ονομαστική ισχύ DC αντιστροφέα, σε συμμετρική λειτουργία Multistring, δύο tracker ή παράλληλη λειτουργία Διευρυμένη, κάτω περιοχή τάσης MPP, με τμηματική ισχύ αντιστροφέα Μεγ. προς μεταφορά ποσοστό ισχύος DC στη διευρυμένη περιοχή τάσης MPP Μεγ. ρεύμα εισόδου Μεγ. ρεύμα εισόδου σε παράλληλη σύνδεση Χαρακτηριστικές καμπύλες βαθμού απόδοσης % W 950 V 680 V 850 V 420 V... Umpp min περίπου 70 % 12,5 A 25 A % MAX Umpp, r = 680 V, 2 παράλληλοι κλάδοι 88 Umppmax = 850 V, 2 παράλληλοι κλάδοι 87 Umppmin=420 V, 2 παράλληλοι κλάδοι 86 P AC /P AC,r 85 0% 20% 40% 60% 80% 100% 120% Πλευρά εξόδου (τμήμα AC) Αριθμός φάσεων τροφοδοσίας 3 Τάση δικτύου Uacmax, επάνω όριο τάσης Uacmin, κάτω όριο τάσης Μεγ. ρεύμα εξόδου ανά φάση Ονομαστική ισχύς AC 3/N/PE, AC, 230 V / 400 V 264,5 V (GR) 184 V (GR) 14,6 A 9200 W Μεγ. ισχύς AC W (Βέλγιο W) Μέγιστος βαθμός απόδοσης 96 % Ευρωπαϊκός βαθμός απόδοσης 95,4 % Ονομαστική συχνότητα 50 Hz Ελαχ. Συχνότητα δικτύου fmin, όριο 49,5 Hz (GR) Μεγ. συχνότητα δικτύου fmax, όριο 50,5 Hz (GR) Απώλεια ενέργειας νύχτα <1 W Κατηγορία προστασίας I Γαλβανική απομόνωση Χωρίς μετασχ/στές Ονομ. Συντελεστής αέργου ισχύος Cos phi 1 Είδος επιτήρησης δικτύου ENS, Παρακολούθηση 3φάσεων Προστασία πολικότητας Δίοδοι βραχυκυκλώματος στην πλευρά DC Προστασία προσώπων AFI και παρακολούθηση βραχυκυκλώματος γείωσης Συνθήκες χρήσης Εσωτερικό + εξωτερικό Θερμοκρασία περιβάλλοντος C Μεγ. θερμοκρασία περιβάλλοντος σε Pονομ 40 C Μεγ. ατμοσφαιρική υγρασία % Μέθοδος ψύξης Ρυθμιζόμενος ανεμιστήρας Μεγ. θόρυβος Ανεμιστήρας 25% -> 33dB(A) Ανεμιστήρας 50% -> 41dB(A) Ανεμιστήρας 75% % -> <46dB(A) Κατηγορία προστασίας IP κατά IEC IP 55 Τεχνική σύνδεσης πλευράς εισόδου MC 4 Τεχνική σύνδεσης πλευράς εξόδου Ελατηριωτή συστοιχία ακροδεκτών Διαστάσεις (Π*Β*Υ) 520 x 230 x 450 mm³ Γείωση 34 kg Σημείο απόζευξης Ενσωματωμένος ηλεκτρονικός αποζεύκτης SEM03-09 D EL Smart Επικοινωνια Συμμορφώσεις ανά χώρα: Deutschland, España, Portugal, France, Italia, KOSTAL Solar Electric GmbH Suisse, Belgique, Luxembourg, Nederland, Česká republika, Ελληνική Δημοκρατία connections. Βεβαίωση συμμόρφωσης κατασκευαστή: Σήμα CE: Οδηγία ΗΜΣ 2004/108/EΚ: DIN EN ; EN Hanferstr. 6 3, DIN EN ; DIN EN ; Οδηγία περί χαμηλής τάσης 2006/ 95/EΚ; DIN EN Freiburg i. Br. Πιστοποιητικό ακινδυνότητας ENS: ENS Αυτόνομο σημείο σύζευξης με μονοφασική επιτήρηση δικτύου κατά DIN V VDE V : ; Ο έλεγχος βασίστηκε: DIN V VDE V (VDE V ): και Germany Μονάδες αυτοπαραγωγής στο δίκτυο χαμηλής τάσης Πιστοποιητικό ακινδυνότητας για ηλεκτρονικό διακόπτη απόζευξης ενσωματωμένο: Ηλεκτρονικός διακόπτης Tel DC DCS: IEC :1999; DIN EN ; VDE : ; Διακοπτικές διατάξεις χαμηλής τάσης μέρος 3: Διακόπτες φορτίου, αποζεύκτες, διακόπτες απόζευξης και ασφαλειοδιακόπτες ; IEC Fax : ; DIN VDE : Κατασκευαστής: KOSTAL Industrie Electric GmbH, Hagen, Germany
