1 Τεχνολογίες μονωτήρων σε υπαίθρια δίκτυα υψηλής τάσης H περίπτωση της Κρήτης Κυριάκος Σιδεράκης Εργαστήριο Ενεργειακών και Φωτοβολταϊκών Συστημάτων ΤΕΙ Κρήτης Διονύσιος Πυλαρινός Διεύθυνση Διαχείρισης Νησιών ΔΕΔΔΗΕ Α.Ε. Εμμανουήλ Θαλασσινάκης Διεύθυνση Διαχείρισης Νησιών ΔΕΔΔΗΕ Α.Ε. Νίκος Μαυρικάκης Εργαστήριο Ενεργειακών και Φωτοβολταϊκών Συστημάτων ΤΕΙ Κρήτης

2 Μονωτήρες σε δίκτυα Υψηλής Τάσης Εναέρια δίκτυα υψηλής τάσης Γραμμές μεταφοράς και υποσταθμοί Κρίσιμη συνιστώσα των ΣΗΕ

3 Μονωτήρες σε δίκτυα Υψηλής Τάσης Εναέρια δίκτυα υψηλής τάσης Γραμμές μεταφοράς και υποσταθμοί Κρίσιμη συνιστώσα των ΣΗΕ Βασική συνιστώσα μόνωσης ο ατμοσφαιρικός αέρας

4 Αγωγός προστασίας Μάθημα: Τεχνολογία Υψηλών Τάσεων Εξάμηνο: 7 ο Μονωτήρες σε δίκτυα Υψηλής Τάσης Γραμμές Αγωγοί Μεταφοράς φάσεων Απλό κύκλωμα Μονωτήρες Αγωγοί φάσεων

5 Μονωτήρες σε δίκτυα Υψηλής Τάσης Βασική λειτουργία Ηλεκτρική μόνωση (εξασφάλιση ξ διακένων αέρα) ) Μηχανική υποστήριξη (ανάρτηση, υποστήριξη, τάνυση) 0kV Μονωτήρας 87kV

6 Μονωτήρες σε δίκτυα Υψηλής Τάσης Κεραμικοί μονωτήρες Ηλεκτρόδιο 1 (cap) Διηλεκτρική καταπόνηση Επιφανειακή διηλεκτρική καταπόνηση Ηλεκτρόδιο 2 (pin)

7 Μονωτήρες σε δίκτυα Υψηλής Τάσης Βασική λειτουργία Έρπουσες εκκενώσεις Μονωτικό Σύστημα Αέριο διηλεκτρικό (ατμοσφαιρικός αέρας) Στερεό διηλεκτρικό (κέλυφος του μονωτήρα) Διεπιφάνεια

8 Μονωτήρες σε δίκτυα Υψηλής Τάσης Ειδικές λειτουργίες μονωτήρες διελεύσεως Αέρας Λάδι

9 Μονωτήρες σε δίκτυα Υψηλής Τάσης Κεραμικοί μονωτήρες Υλικά: Πορσελάνη και Γυαλί Η πρώτη τεχνολογία μονωτήρων που υιοθετήθηκε στα δίκτυα Υψηλή διηλεκτρική αντοχή Υψηλή μηχανική αντοχή Μεγάλη διάρκεια ζωής περιορισμένα προβλήματα γήρανσης

10 Μονωτήρες σε δίκτυα Υψηλής Τάσης

11 Μονωτήρες σε δίκτυα Υψηλής Τάσης

12 Μονωτήρες σε δίκτυα Υψηλής Τάσης

13 Μονωτήρες σε δίκτυα Υψηλής Τάσης

14 Μονωτήρες σε δίκτυα Υψηλής Τάσης

15 Μονωτήρες σε δίκτυα Υψηλής Τάσης

16 Μονωτήρες σε δίκτυα Υψηλής Τάσης

17 Μονωτήρες σε δίκτυα Υψηλής Τάσης

18 Μονωτήρες σε δίκτυα Υψηλής Τάσης Κεραμικοί μονωτήρες Υλικά: Πορσελάνη και Γυαλί Η πρώτη τεχνολογία μονωτήρων που υιοθετήθηκε στα δίκτυα Υψηλή διηλεκτρική αντοχή Υψηλή μηχανική αντοχή Μεγάλη διάρκεια ζωής περιορισμένα προβλήματα γήρανσης Μεγάλο βάρος Προβληματική συμπεριφορά σε συνθήκες ρύπανσης

19 Το πρόβλημα της ρύπανσης των μονωτήρων Αφορά την μεταβολή της συμπεριφοράς των μονωτήρων σε υπαίθριες εγκαταστάσεις. Προκύπτει όταν στην επιφάνεια των μονωτήρων συσσωρευτεί ρύπος προερχόμενος από το περιβάλλον, που έχει ή μπορεί να αποκτήσει ηλεκτρική αγωγιμότητα. Συναντάται σε πολλές υπαίθριες εγκαταστάσεις υψηλής τάσης σε παγκόσμια κλίμακα Σύνηθες σε παράκτια συστήματα,, όπου κύρια πηγή των ρύπων είναι η θάλασσα και μηχανισμός μεταφοράς ο άνεμος Συνήθως απαιτείται κάποιος ςμηχανισμός μ ύγρανσης Εξαρτάται σημαντικά από το περιβάλλον και τις μετεωρολογικές συνθήκες Οδηγεί σε απώλεια της μονωτικής συμπεριφοράς υπό ονομαστική τάση

20 Το πρόβλημα της ρύπανσης των μονωτήρων Ρύποι μεταφέρονται κυρίως από τον άνεμο και εναποτίθενται υπό την δράση της δύναμης F p. F F F F (1.1) 1) p W g E F w : είναι η δύναμη του ανέμου και σχετίζεται ουσιαστικά με την αεροδυναμική συμπεριφορά του μονωτήρα και το μέγεθος των μεταφερόμενων σωματιδίων F g : είναι η δύναμη της βαρύτητας, και F Ε : αφορά την δράση του ηλεκτρικού πεδίου σε φορτισμένα (electrostatic) ή μη σωματίδια (dielectrophoretic) και ενδιαφέρει μόνο στην περίπτωση λειτουργίας υπό συνεχή τάση.

21 Το πρόβλημα της ρύπανσης των μονωτήρων

22 Το πρόβλημα της ρύπανσης των μονωτήρων ΜΕΤΡΗΣΕΙΣ ESDD NSDD

23 Insulators in high voltage grids Electrical performance The problem of ollution Θαλάσσιος o ossible Ρύπος when surface conductive pollutants are deposited along the insulator surface

24 Το πρόβλημα της ρύπανσης των μονωτήρων

25 Το πρόβλημα της ρύπανσης των μονωτήρων Το ηλεκτροστατικό πεδίο στην ύλη

26 Το πρόβλημα της ρύπανσης των μονωτήρων Το ηλεκτροστατικό πεδίο στην ύλη 26

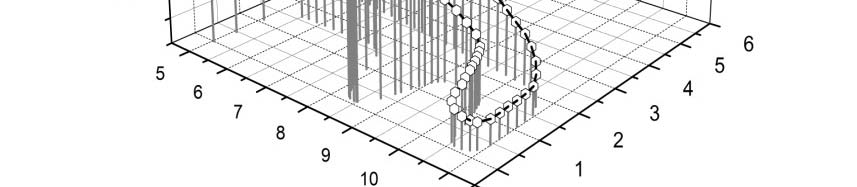

27 Το πρόβλημα της ρύπανσης των μονωτήρων Το ηλεκτροστατικό πεδίο στην ύλη

28 Το πρόβλημα της ρύπανσης των μονωτήρων Το η ηλεκτροστατικό ρ πεδίο στην η ύλη η

29 Το πρόβλημα της ρύπανσης των μονωτήρων Το ηλεκτροστατικό πεδίο στην ύλη

30 Το πρόβλημα της ρύπανσης των μονωτήρων Το ηλεκτροστατικό πεδίο στην ύλη Υπό Ονομαστική Τάση

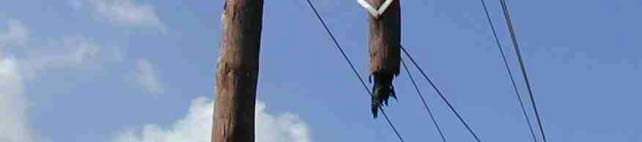

31 Το πρόβλημα της ρύπανσης των μονωτήρων Διάβρωση της μεταλλικής υποδομής Πυρκαγιές Όχληση Παρεμβολές

32 Το πρόβλημα της ρύπανσης των μονωτήρων ΜΕΘΟΔΟΣ Καθαρισμός μονωτήρων Επιλογή μονωτήρων με αεροδυναμικό προφίλ Κατασκευή κλειστών συστημάτων (με μόνωση αέρα ή SF 6 ) ΣΤΑΔΙΟ ΕΞΕΛΙΞΗΣ Συγκέντρωση ρύπων

33 Το πρόβλημα της ρύπανσης των μονωτήρων ΜΕΘΟΔΟΣ Καθαρισμός μονωτήρων Επιλογή μονωτήρων με αεροδυναμικό προφίλ Κατασκευή κλειστών συστημάτων (με μόνωση αέρα ή SF 6 ) ΣΤΑΔΙΟ ΕΞΕΛΙΞΗΣ Συγκέντρωση ρύπων

34 Σύστημα εκτός λειτουργίας Σύστημα υπό τάση Το πρόβλημα της ρύπανσης των μονωτήρων ΜΕΘΟΔΟΣ Καθαρισμός μονωτήρων Επιλογή μονωτήρων με αεροδυναμικό προφίλ Κατασκευή κλειστών συστημάτων (με μόνωση αέρα ή SF 6 ) ΣΤΑΔΙΟ ΕΞΕΛΙΞΗΣ Συγκέντρωση ρύπων

35 Το πρόβλημα της ρύπανσης των μονωτήρων ΜΕΘΟΔΟΣ Καθαρισμός μονωτήρων Επιλογή μονωτήρων με αεροδυναμικό προφίλ Κατασκευή κλειστών συστημάτων (με μόνωση αέρα ή SF 6 ) ΣΤΑΔΙΟ ΕΞΕΛΙΞΗΣ Συγκέντρωση ρύπων

36 Το πρόβλημα της ρύπανσης των μονωτήρων ΜΕΘΟΔΟΣ Καθαρισμός μονωτήρων Επιλογή μονωτήρων με αεροδυναμικό προφίλ Κατασκευή κλειστών συστημάτων (με μόνωση αέρα ή SF 6 ) ΣΤΑΔΙΟ ΕΞΕΛΙΞΗΣ Συγκέντρωση ρύπων

37 Το πρόβλημα της ρύπανσης των μονωτήρων ΜΕΘΟΔΟΣ Καθαρισμός μονωτήρων Επιλογή μονωτήρων με αεροδυναμικό προφίλ Κατασκευή κλειστών συστημάτων (με μόνωση αέρα ή SF 6 ) ΣΤΑΔΙΟ ΕΞΕΛΙΞΗΣ Συγκέντρωση ρύπων

38 Το πρόβλημα της ρύπανσης των μονωτήρων ΜΕΘΟΔΟΣ Καθαρισμός μονωτήρων Επιλογή μονωτήρων με αεροδυναμικό προφίλ Κατασκευή κλειστών συστημάτων (με μόνωση αέρα ή SF 6 ) Επιλογή μονωτήρων με προφίλ ομίχλης Επιλογή μονωτήρων με υδρόφοβη επιφάνεια ΣΤΑΔΙΟ ΕΞΕΛΙΞΗΣ Συγκέντρωση ρύπων Ύγρανση Ύγρανση 38

39 Το πρόβλημα της ρύπανσης των μονωτήρων 39

40 Το πρόβλημα της ρύπανσης των μονωτήρων ΜΕΘΟΔΟΣ ΣΤΑΔΙΟ ΕΞΕΛΙΞΗΣ Επιλογή μονωτήρων με ημιαγώγιμο σμάλτο (semi conductive glaze) Σχηματισμός ξηρών ζωνών Επιλογή μονωτήρων με αυξημένο μήκος Επέκταση ξηρών ζωνών ερπυσμού (arc propagation) Αύξηση του μήκους ερπυσμού (Creepage extenders) Επέκταση ξηρών ζωνών (arc propagation) 40

41 Το πρόβλημα της ρύπανσης των μονωτήρων Το ηλεκτροστατικό πεδίο στην ύλη ΜΕΘΟΔΟΣ ΣΤΑΔΙΟ ΕΞΕΛΙΞΗΣ Επιλογή μονωτήρων με ημιαγώγιμο σμάλτο (semi conductive glaze) Σχηματισμός ξηρών ζωνών Επιλογή μονωτήρων με αυξημένο μήκος Επέκταση ξηρών ζωνών ερπυσμού (arc propagation) Αύξηση του μήκους ερπυσμού (Creepage extenders) Επέκταση ξηρών ζωνών (arc propagation) IEC p U 23 r L c όπου U c : η ελάχιστη τάση που μπορεί να οδηγήσει σε υπερπήδηση η r p : η μέση επιφανειακή αντίσταση ανά μονάδα μήκους και L: το συνολικό μήκος ερπυσμού 41

42 Το πρόβλημα της ρύπανσης των μονωτήρων Το ηλεκτροστατικό πεδίο στην ύλη ΜΕΘΟΔΟΣ ΣΤΑΔΙΟ ΕΞΕΛΙΞΗΣ Επιλογή μονωτήρων με ημιαγώγιμο σμάλτο (semi conductive glaze) Σχηματισμός ξηρών ζωνών Επιλογή μονωτήρων με αυξημένο μήκος Επέκταση ξηρών ζωνών ερπυσμού (arc propagation) Αύξηση του μήκους ερπυσμού (Creepage extenders) Επέκταση ξηρών ζωνών (arc propagation) 42

43 Το πρόβλημα της ρύπανσης των μονωτήρων Το ηλεκτροστατικό πεδίο στην ύλη ΜΕΘΟΔΟΣ ΣΤΑΔΙΟ ΕΞΕΛΙΞΗΣ Επιλογή μονωτήρων με ημιαγώγιμο σμάλτο (semi conductive glaze) Σχηματισμός ξηρών ζωνών Επιλογή μονωτήρων με αυξημένο μήκος Επέκταση ξηρών ζωνών ερπυσμού (arc propagation) Αύξηση του μήκους ερπυσμού (Creepage extenders) Επέκταση ξηρών ζωνών (arc propagation) 43

44 Συνθετικοί μονωτήρες Αναπτύχθηκαν την δεκαετία του 1950 Διατέθηκαν στην αγορά τα τέλη του 1960 Υιοθετήθηκαν ουσιαστικά μετά το 1995 Βασικό πλεονέκτημα το συγκριτικά σημαντικά χαμηλότερο βάρος και χαρακτηριστικά που δεν ευνοούν βανδαλισμούς Εμφάνισαν διάφορα προβλήματα, ιδιαίτερα την δεκαετία του 1980 με σημαντικότερο θραύση του υαλώδους πυρήνα (brittle fracture) Στην πορεία προέκυψε η σημαντικά καλύτερη συμπεριφορά σε συνθήκες ρύπανσης Σήμερα θεωρούνται ιδιαίτερα αξιόπιστα προϊόντα Σημαντικό πρόβλημα τα φαινόμενα γήρανσης

45 Συνθετικοί μονωτήρες Βασική δομή 1. Fiber Glass Core (πυρήνας FR) Υπεύθυνος για την μηχανική αντοχή 2. Metal End Fittings Σημεία ανάρτησης 3. olymeric Housing (Πολυμερικό κέλυφος) Ηλεκτρική συμπεριφορά

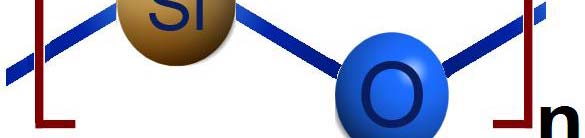

46 Συνθετικοί μονωτήρες Silicone Rubber Σύνθεση των υλικών Βασικό πολυμερές DMS olydimethyl siloxane Βελτιωτικές προσμίξεις 1. Διαλύτης 2. Προσθετικά ενίσχυσης της δομής 3. Παράγοντας ενίσχυσης του βαθμού προσκόλλησης (adhesion promoter) 4. Χρώμα 5. Άλλες προσμίξεις

47 Συνθετικοί μονωτήρες Silicone Rubber Επιφάνεια χαμηλής ενέργειας, Επιφανειακή υδροφοβία Ικανότητα ανάκαμψης της υδροφοβίας, Παρουσία μορίων χαμηλού μοριακού βάρους, Καλές διηλεκτρικές ιδιότητες, Υψηλή αντοχή στην θερμική καταπόνηση, Ικανότητα λειτουργίας σε μεγάλο εύρος θερμοκρασιών, με μικρή μεταβολή των φυσικών ιδιοτήτων του, Υψηλή ανθεκτικότητα στην επίδραση του περιβάλλοντος, Χημική αδράνεια σε πλήθος οξειδωτικών ουσιών, Χαμηλή τοξικότητα και περιβαλλοντική επικινδυνότητα, Χαμηλή θερμοκρασία μετάβασης στην υαλώδη κατάσταση (glass transition temperature)

48 Συνθετικοί μονωτήρες Silicone Rubber Βουλκανισμός

49 Συνθετικοί μονωτήρες Silicone Rubber R T V SI R Room Vulcanized δωματίου Temperature βουλκανιζόμενο σε θερμοκρασία Rubber Ελαστομερές Silicone της σιλικόνης Η T V SI R Rubber L S R Silicone High Vulcanized βουλκανιζόμενο Υψηλή Temperature σε θερμοκρασία Liquid Silicone Rubber

50 Συνθετικοί μονωτήρες Silicone Rubber RTV SIR Υποσταθμοί LSR SIR HTV SIR Γραμμές Μεταφοράς Βουλκανισμός

51 Συνθετικοί μονωτήρες Βασικό πολυμερές Χαμηλές διαμοριακές δυνάμεις Υλικό Επιφανειακή τάση (mn/m) Πορσελάνη 366 Γυαλί 170 Epoxy Resins 35 E Rubbers 30 DMS 23 TFE 19 Νερό 72.3 Ευκινησία των αλυσίδων Περιστροφή πλευρικών μονάδων Δεσμός Si-O SIR E<4kJ/mol Πολυαιθυλένιο E=14kJ/mol TFE E=20kJ/mol

52 Συνθετικοί μονωτήρες Βασικό πολυμερές Υλικό Επιφανειακή τάση (mn/m) Πορσελάνη 366 Γυαλί 170 Epoxy Resins 35 E Rubbers 30 DMS 23 TFE 19 Νερό 72.3 Χημικός δεσμός Ενέργεια δεσμού (kj/mol) -Si-O C-H C-O C-C Si-C Si-H- 318

53 Συνθετικοί μονωτήρες Υδροφοβία στο SIR Προσανατολισμός των πλευρικών μεθυλίων Ελαχιστοποίηση της επιφανειακής ενέργειας Αναφέρεται σε καθαρή επιφάνεια

54 ollution of High Voltage Insulators: Εργαστήριο TEI Ενεργειακών OF CRETE και ΦΒ Συστημάτων

55 Συνθετικοί μονωτήρες

56 Συνθετικοί μονωτήρες

57 Συνθετικοί μονωτήρες

58 Συνθετικοί μονωτήρες

59 Συνθετικοί μονωτήρες

60 Συνθετικοί μονωτήρες

61 Συνθετικοί μονωτήρες Υδροφοβία στο SIR Μόρια Low Molecular Weight Μικρού Βάρους Μοριακού Προκύπτουν στα πλαίσια της διαδικασίας πολυμερισμού Λιγότερα από 30 μονομερή (675 μονομερή σε μια μέση αλυσίδα)] Αρκετά ευκίνητα Δεν μετέχουν εέο στο σοπλέγμα διασταύρωσης δασ αύρ σης(βουλκανισμός) σ Κινούνται ελεύθερα στον όγκο του υλικού Διεισδύουν ή απορροφώνται από το επιφανειακό στρώμα των ρύπων Μεταβάλλουν την υδρόφιλη συμπεριφορά ρ των ρύπων σε υδρόφοβη Απαιτείται όμως πεπερασμένος χρόνος ανάκαμψης (ώρες)

62 Συνθετικοί μονωτήρες Υδροφοβία στο SIR Μόρια Low Molecular Weight α. Ποσότητα των μορίων LMW β. Ποιότητα των μορίων LMW Κυκλικές αλυσίδες Ταχύτερη ανάκαμψη γ. Θέση των μορίων LMW στον όγκο του υλικού δ. Η σύνθεση του υλικού Ευκολία κίνησης Ανόργανες προσμίξεις ATH Ασθενείς δυνάμεις μεταξύ των μορίων Αύξηση των διαμοριακών δυνάμεων Μείωση της ποσότητας των μορίων LMW Επιβράδυνση της κίνησης ε. Η θερμοκρασία (περιβάλλον) στ. Το είδος και η ποσότητα των ρύπων Απορροφώνται από τους ρύπους

63 Συνθετικοί μονωτήρες Υδροφοβία στο SIR Απώλεια της υδροφοβίας Υδρόφοβες περιοχές

64 Συνθετικοί μονωτήρες Υδροφοβία στο SIR Ανάκαμψη Co ontact An ngle (deg grees) NEW SIR (A) FIELD AGED EDM (B) FIELD AGED SIR (C ) Time (Hours )

65 Συνθετικοί μονωτήρες

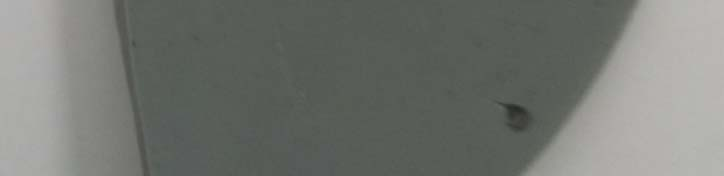

66 Συνθετικοί μονωτήρες Προσθετικά ενίσχυσης της δομής Φαινόμενα tracking και erosion Tracking: σχηματισμός αγώγιμων καναλιών άνθρακα στην επιφάνεια του υλικού

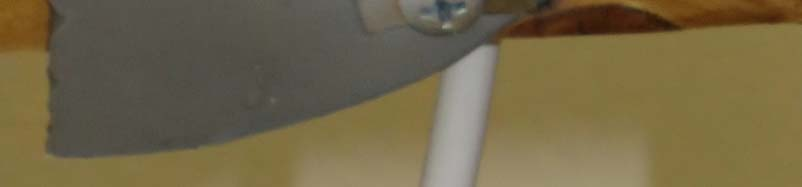

67 Συνθετικοί μονωτήρες Προσθετικά ενίσχυσης της δομής Φαινόμενα tracking και erosion Tracking: σχηματισμός αγώγιμων καναλιών άνθρακα στην επιφάνεια του υλικού Erosion: διάβρωση

68 Συνθετικοί μονωτήρες (α) Ένυδρη αλουμίνα ΑΤΗ.. Al 2 O 3 3H 2 O Όταν θ>220 o C Al 2 O 3 3H 2 O Al 2 O 3 + 3H 2 O Ενδόθερμη αντίδραση Απελευθέρωση νερού Απορρόφηση ενέργειας Στην περίπτωση του SIR αυξάνεται η θερμική αγωγιμότητα της σύνθεσης Kόστος παρασκευής της σύνθεσης Επηρεάζει την υδροφοβία και την ποιότητα της επιφάνειας Βέλτιστη Επιλογή Ποσότητα πρόσμιξης Μέγεθος σωματιδίου Συνήθως διατίθενται συνθέσεις με περιεκτικότητα της τάξης του 30 40%

69 Συνθετικοί μονωτήρες (β) SilicaSiO 2 Χρησιμοποιείται στην σύνθεση πολλών σύνθετων πολυμερών υλικών με σκοπό την ενίσχυση των μηχανικών ιδιοτήτων τους Στο SIR Αύξηση της θερμικής αγωγιμότητας Για συνθέσεις με περιεκτικότητα μεγαλύτερη του 40%, η συμπεριφορά και των δύο προσμίξεων αναμένεται εφάμιλλη. Σε συνθέσεις με περιεκτικότητα μικρότερη του 40%, η συμπεριφορά στην περίπτωση του ΑΤΗ προέκυψε καλύτερη.

70 Συνθετικοί μονωτήρες DMS: Ισχυρή δομή με «ασθενή» επικάλυψη Σύνθεση του υλικού: Βασικό πολυμερές και επιπλέον προσμίξεις Επιφανειακή υδροφοβία: προσανατολισμός των πλευρικών μεθυλίων κοντά στην επιφάνεια Μόρια χαμηλού μοριακού βάρους ς( (LMW): Κύριος ςμηχανισμός μ διατήρησης της επιφανειακής υδροφοβίας Απώλεια της επιφανειακής υδροφοβίας: αναμενόμενη μ σε συνθήκες λειτουργίας Εμφανίζονται κύκλοι απώλειας ανάκαμψης της επιφανειακής συμπεριφοράς Παράμετρος κλειδί η έγκαιρη ανάκαμψη της επιφανειακής υδροφοβίας

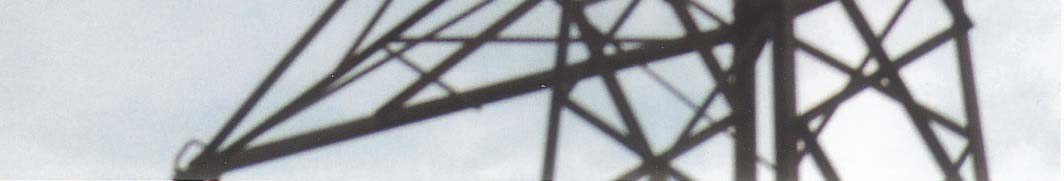

71 Συνθετικοί μονωτήρες Silicone Rubber Εφαρμογή στην Κρήτη Πρώτηεφαρμογήτηνδεκαετία του 1970

72 Συνθετικοί μονωτήρες Silicone Rubber Εφαρμογή στην Κρήτη HTV SIR Μονωτήρες στο δίκτυο 150kV της Κρήτης το 2000 Κεραμικός (fog) 57% Συνθετικός 3% Μονωτήρες στο δίκτυο 150kV της Κρήτης το 2011 Κεραμικός (aero) 40% Κεραμικός (fog) 26% Κεραμικός (aero) 22% Συνθετικός 52%

73 Συνθετικοί μονωτήρες Silicone Rubber Εφαρμογή στην Κρήτη RTV SIR

74 Συνθετικοί μονωτήρες Silicone Rubber Εφαρμογή στην Κρήτη RTV SIR ΣΥΝΟΛΟ ΑΝΑ ΕΤΟΣ(kg) ΣΥΝΟΛΟ (kg)

75 Συνθετικοί μονωτήρες

76

77

78

79 Συμπεράσματα

80 Συμπεράσματα

81 Συμπεράσματα

82 Σταθμός δοκιμών ΤΑΛΩΣ ts.com

83 Σταθμός δοκιμών ΤΑΛΩΣ ts.com

84 Σταθμός δοκιμών ΤΑΛΩΣ 150kV ost ts.com 150kV Suspension Επίκουρος 20kV Καθηγητής

85 Σταθμός δοκιμών ΤΑΛΩΣ 150kV ost ts.com Επίκουρος 20kV Καθηγητής

86 Σταθμός δοκιμών ΤΑΛΩΣ 150kV ost ts.com/ t / index.php/ live weather report report

87 Σταθμός δοκιμών ΤΑΛΩΣ 150kV ost ts.com

88 Σταθμός δοκιμών ΤΑΛΩΣ 150kV ost ts.com Επίκουρος 20kV Καθηγητής

89 Σταθμός δοκιμών ΤΑΛΩΣ 150kV ost

90 Σταθμός δοκιμών ΤΑΛΩΣ 150kV ost

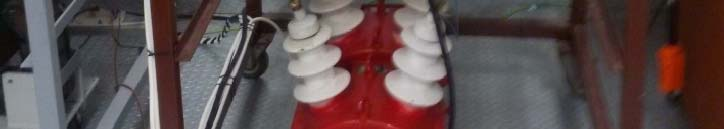

91 150kV ost Εργαστήριο Υψηλών Τάσεων ΤΕΙ Κρήτης

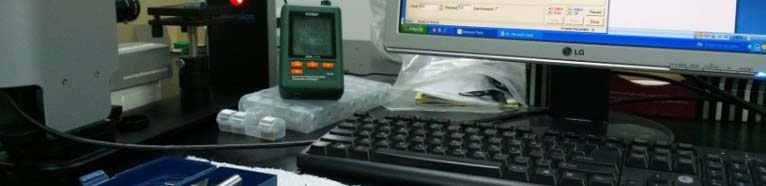

92 Κέντρο Τεχνολογίας Υλικών και Φωτονικής ΤΕΙ Κρήτης New SIR Insulator Degraded Insulator

93 Συμπεράσματα Το πρόβλημα της ρύπανσης είναι σημαντικό για τα υπαίθρια συστήματα υψηλής τάσης Η χρήση συνθετικών μονωτήρων αποτελεί μια σύγχρονη και αξιόπιστη λύση Τίθεται όμως το θέμα της διάρκειας ζωής και των φαινομένων γήρανσης σε πραγματικές συνθήκες Παράμετρος κλειδί η ικανότητα του μονωτήρα να διατηρεί την υδροφοβική επιφανειακή συμπεριφορά Ο ΔΕΔΔΗΕ στην Κρήτη πρωτοπορεί στην χρήση τέτοιων υλικών στα δίκτυα 150kV Το πρόγραμμα OLYDIAGNO έδωσε την δυνατότητα συνεργασίας ΔΕΔΔΗΕ ΤΕΙ ΙΤΕ Έχει ήδη δημιουργηθεί μια πολύ σημαντική υποδομή, με σημαντική συνεισφορά και αποτελέσματα

94 Acknowledgments This work was supported by the OLYDIAGNO research project (code: 11SYN ) which is a research project implemented through the Operational rogram Competitiveness and Entrepreneurship, Action Cooperation 2011 and is co-financed by the European Union (European Regional Development Fund) and Greek national funds (National Strategic Reference Framework ).
